Produkttype	Detektor til bjælker, kabler og metal
Mærke	Laserliner
Model	StarFinder Plus
Mål (L x H x D)	85 mm x 180 mm x 38 mm
Vægt (batteri inkluderet)	163 g
Strømforsyning	1 alkalisk 9V-batteri (type 6LR 61)
Målemetoder	STUD-SCAN (træ/metallbjælker), AC-SCAN (spændingsførende kabler)
Detekteringsdybde (STUD-SCAN)	Op til 4 cm
Detekteringsdybde (AC-SCAN)	Op til 4 cm
Detekteret spændingsområde	110-230 V, 50-60 Hz
Display	LCD med baggrundsbelysning og brugerhjælp
Kalibrering	Automatisk og manuel
Signaler	Visuelle (grøn/rød LED) og akustiske
Automatisk slukning	Efter 30 sekunders inaktivitet
Driftstemperatur	0°C til 40°C
Opbevaringstemperatur	-20°C til 70°C
Sikkerhed	Indbygget spændingsalarm; afbryd strømmen i STUD-SCAN-tilstand i nærheden af elledninger
Rengøring	Rengør med en blød, tør klud
Bortskaffelse	Elektrisk apparat: særskilt indsamling i henhold til WEEE-direktivet
Indhold i emballagen	StarFinder Plus-detektor, 9V-batteri, brugsanvisning

Ofte stillede spørgsmål - StarFinder Plus Laserliner

Hvordan kalibrerer man StarFinder Plus-apparatet?

Automatisk kalibrering sker ved tænding eller ved skift af tilstand. For manuel kalibrering tryk på CAL-tasten (5). I STUD-SCAN-tilstand holdes apparatet mod væggen under kalibrering. Vent på displayet 'CAL OK', før du starter målingen.

Hvad gør jeg, hvis apparatet viser 'ERROR' i STUD-SCAN-tilstand?

Fejlen angiver, at apparatet er placeret over en bjælke ved start af kalibrering. Flyt apparatet et par centimeter til et sted uden bjælke, og gentag kalibreringen.

Hvordan detekterer man træ- eller metallbjælker?

Vælg tilstanden STUD-SCAN (knappen MODE). Anbring apparatet mod væggen, kalibrer (CAL), og flyt det langsomt over overfladen. Midten af bjælken er mellem de to visuelle mærker. Bjælker er ofte placeret med 30, 40 eller 60 cm afstand.

Hvordan lokaliserer man spændingsførende kabler?

Vælg tilstanden AC-SCAN. Vent på, at kalibreringen er færdig (CAL OK). Flyt apparatet langsomt. Rød lampe og en akustisk alarm indikerer tilstedeværelsen af en spændingsførende ledning. For bedre nøjagtighed udføres en manuel kalibrering tæt på den sidste detektering.

Hvilket batteri skal bruges til StarFinder Plus?

Brug et alkalisk 9V-batteri af type 6LR 61. Åbn batterirummet på apparatets bagside, og indsæt batteriet med korrekt polaritet.

Hvorfor detekterer apparatet ikke korrekt på nogle vægge?

Visse materialer kan forstyrre detekteringen: keramiske fliser, tykke tæpper, metalliserede tapeter eller nymalede fugtige vægge. I så fald skal du lade det tørre i mindst en uge. Teksturerede lofter kan kræve brug af DeepScan-tilstand (hvis tilgængelig) eller en beskyttelsesplade.

Hvad betyder meddelelsen 'CAL OK'?

Meddelelsen 'CAL OK' angiver, at kalibreringen er afsluttet, og apparatet er klar til at foretage målinger. Du kan derefter begynde at flytte apparatet over den overflade, der skal inspiceres.

Hvad er den maksimale detekteringsdybde?

Den maksimale detekteringsdybde er 4 cm for bjælker (STUD-SCAN) og for spændingsførende kabler (AC-SCAN). Dybere objekter kan muligvis ikke detekteres eller vise ufuldstændig oscillation.

Hvordan slukker man apparatet?

Hold tænd/sluk-knappen (4) nede i ca. 2 sekunder. Apparatet slukker også automatisk efter 30 sekunders inaktivitet (AutoShutOff).

Hvilke sikkerhedsforanstaltninger skal man overholde under brug?

I STUD-SCAN-tilstand skal strømmen altid afbrydes, hvis du arbejder i nærheden af elledninger. Spændingsalarmen fungerer kontinuerligt på ubeskyttede ledninger. Brug ikke apparatet i nærheden af vand eller i fugtige omgivelser. Overhold WEEE-direktivet for bortskaffelse.

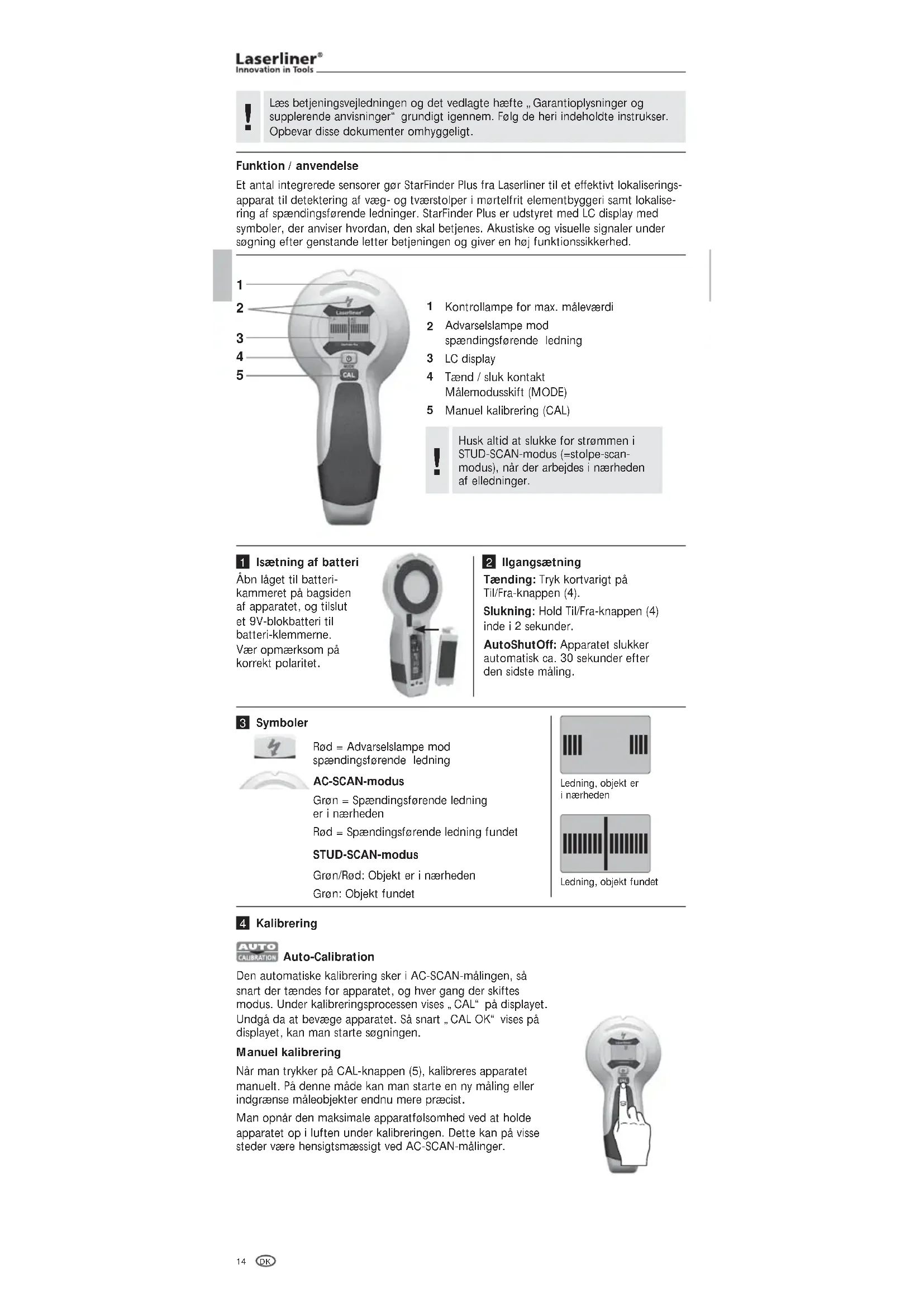

BRUGSANVISNING StarFinder Plus Laserliner

Læs betjeningsvejledningen og det vedlagte hæfte „Garantioplysninger og supplerende anvisninger“ grundigt igennem. Følg de heri indeholdte instrukser. Opbevar disse dokumenter omhyggeligt.

Funktion / anvendelse

Et antal integrerede sensorer gør StarFinder Plus fra Laserliner til et effektivt lokalisering- apparat til detektering af væg- og tværstolper i mørtelfrit elementbyggeri samt lokalisering af spændingsførende ledninger. StarFinder Plus er udstyret med LC display med symboler, der anviser hvordan, den skal betjenes. Akustiske og visuelle signaler under søgning efter genstande letter betjeningen og giver en høj funktionssikkerhed.

1

2

3

4

5

1 Kontrollampe for max. måleværdi
2 Advarselslampe mod spændingsførende ledning
3 LC display
4 Tænd / sluk kontakt Målemodusskift (MODE)
5 Manuel kalibrering (CAL)

Husk altid at slukke for strømmen i STUD-SCAN-modus (=stolpe-scan-modus), når der arbejdes i nærheden af elledninger.

1 Isætning af batteri

Åbn låget til batteri- kammeret på bagsiden af apparatet, og tilslut et 9V-blokbatteri til batteri-klemmerne. Vær opmærksom på korrekt polaritet.

2 Ilgangsætning

Tænding: Tryk kortvarigt på Til/Fra-knappen (4).

Slukning: Hold Til/Fra-knappen (4) inde i 2 sekunder.

AutoShutOff: Apparatet slukker automatisk ca. 30 sekunder efter den sidste måling.

3 Symboler

Rød = Advarselslampe mod spændingsførende ledning

AC-SCAN-modus

Grøn = Spændingsførende ledning er i nærheden

Rød = Spændingsførende ledning fundet

STUD-SCAN-modus

Grøn/Rød: Objekt er i nærheden

Grøn: Objekt fundet

Ledning. objekt er i nærheden

Ledning, objekt fundet

4 Kalibrering

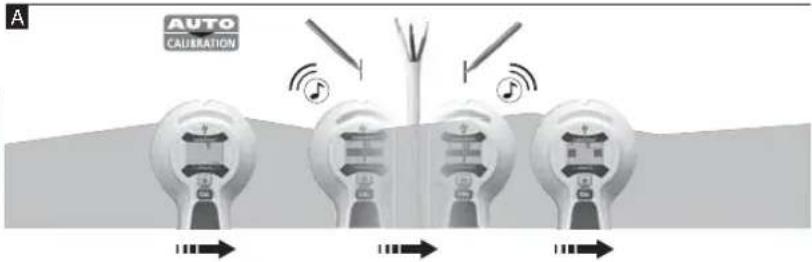

Auto-Calibration

Den automatiske kalibrering sker i AC-SCAN-målingen, så snart der tændes for apparatet, og hver gang der skiftes modus. Under kalibreringsprocessen vises „CAL“ på displayet.

Undgå da at bevæge apparatet. Så snart „CAL OK“ vises på displayet, kan man starte søgningen.

Manuel kalibrering

Når man trykker på CAL-knappen (5), kalibreres apparatet manuelt. På denne måde kan man starte en ny måling eller indgrænse måleobjekter endnu mere præcist.

Man opnår den maksimale apparatfølsomhed ved at holde apparatet op i luften under kalibreringen. Dette kan på visse steder være hensigtsmæssigt ved AC-SCAN-målinger.

Under kalibreringen og i STUD-SCAN-modus samt under alle målinger skal apparatet være i kontakt med væggen. Man bør ligeledes holde hånden på apparatet.

5 Vælg mälemodus

AC-SCAN (Lokalising af spændingsførende ledninger direkte under ikke-metalliske forskalninger)

STUD-SCAN (Detektering af væg- og tværstolper af træ og metal i mørtelfrit elementbyggeri under ikke-metalliske forskalninger)

Detektering af væg- og tværstolper af træ og metal i mørtelfrit elementbyggeri fx under gipsfiberplader, træpaneler og andre ikke-metalliske forskalninger.

• Vælg STUD-SCAN (tast 4)
• ON WALL: Læg StarFinder Plus lodret med bagsiden fladt mod væggen.
• PRESS CAL: Tryk på kalibreringstasten (5) og hold StarFinder Plus i ro indtil kalibreringen er afsluttet: CAL OK
• MOVE: Bevæg StarFinder Plus langsomt sidelæns henover overfladen.

Tip 1: Mellem de to markeringer er midten.

Tip 2: Udgangspositionen for målingen er vigtig: Målingen skal påbegyndes et sted, hvor der med sikkerhed ikke er lægter skjult under overfladen. Ellers kommer en fejlmelding ERROR frem i displayet. For at ophæve fejlmeldingen bevæges StarFinder Plus til siden, til den forsvinder, og målingen påbegyndes forfra.

Tip 4: StarFinder Plus vil kun registrere den yderste kant af rammer omkring døre, vinduer og hjørner.

Tip 5: Afprøv, om det er en lægte, du er stødt på. Prøv om der er andre lægter på begge sider i regelmæssig afstand som f.eks. 30, 40 eller 60 cm. Afprøv yderligere opad og nedad på det første sted, du målte, for at konstatere, at der virkelig er tale om en lægte.

Tip 6: Fiberlofter med beskyttelseslag af karton måles med DeepScan funktionen.

Bemærk: Ved objekter, der ligger dybt inde i væggen, kan det ske, at der ikke vises fuldt udslag.

Hvis der er elektriske ledninger, metal- eller plastrør i nærheden af en gipsplade eller at de berører denne, kan det forekomme, at StarFinder Plus vil registrere disse som lægter.

Vær opmærksom på nedennævnte materialer

Gennem disse materialer kan StarFinder Plus have vanskeligt ved at scanne lægter og strøer m.v.:

• Gulvfliser af keramik
• Tæpper med underlag
• Tapet med metalfibre eller metalfolie
• Nymalede, fugtige vægge. De skal tørre mindst en uge.

7 AC-SCAN måling

Lokalisering af spændingsførende ledninger under puds, træ og andre ikke-metalliske overflader. Spændingsførende ledninger i vægge med metalskelet kan ikke lokaliseres.

• Vælg AC-SCAN (tast 4).
• Så snart CAL skifter til CAL OK, kan man bevæge apparatet.
• MOVE: Bevæg StarFinder Plus langsomt sidelæns henover overfladen.

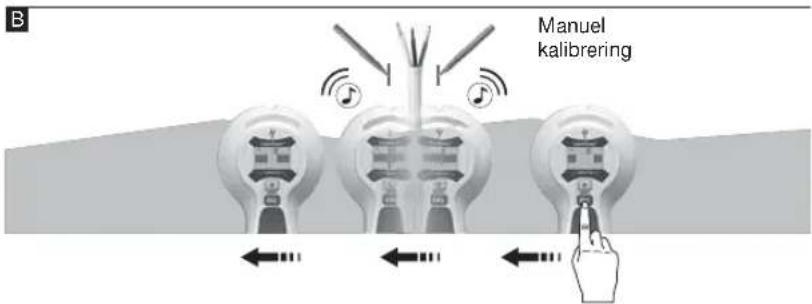

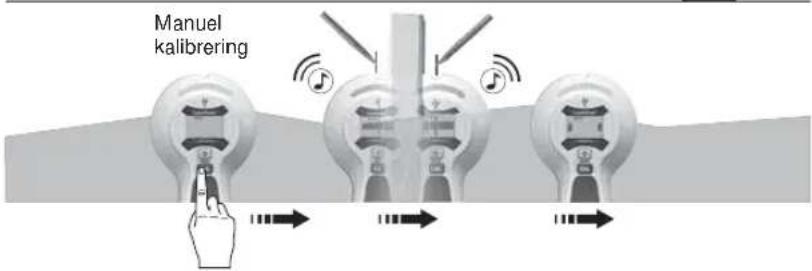

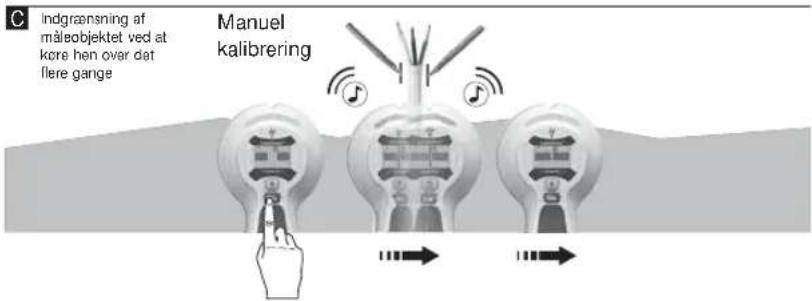

Tip 1: Den manuelle kalibrering bør ske i nærheden af det sidst fundne sted; se figur B/C. Denne fremgangsmåde gentages efter behov.

Tip 2: Felter med statisk elektricitet kan blive lokaliseret i lighed med de spændingsførende ledninger. Den statiske elektricitet aflades, når du lægger den frie hånd på overfladen.

Tip 3: Arbejd langsomt, da gnidning eventuelt kan forårsage gnidningselektricitet.

Tip 4: Hvis du tror, at der er skjulte ledninger, men ikke har lokaliseret dem, kan de ligge i kabelbakker. Skift om til STUD-SCAN for at lokalisere kabelbakker af metal.

Tip 5: Metal i vægge (f.eks. et metalskelet) kan overføre elektriske felter, som kan påvirke måleresultatet. I dette tilfælde vælger du STUD-SCAN for at finde ledningen.

Tip 6: Udgangspositionen for målingen er vigtig. For at den optimale målefølsomhed kan registreres, påbegyndes målingen et sted på overfladen, hvor StarFinder Plus ikke er i nærheden af spændingsførende ledninger.

Bemærk: Ved objekter, der ligger dybt inde i væggen, kan det ske, at der ikke vises fuldt udslag.

Ledninger, der ligger dybere end 40 mm vil sædvanligvis ikke blive lokaliseret af StarFinder Plus.

8 STUD-SCAN: Spændings adversel

Permanent spændings adversel mod uafskærmede ledninger så snart et elektrisk felt lokaliseres.

9 Backlight

Apparatet har baggrundsbelysning.

Tekniske data
Måleområde AC 110 - 230V, 50 - 60 Hz
Arbejdstemperatur 0°C ... 40°C (32°F ... 104°F)
Opbevaringstemperatur -20°C ... 70°C (-4°F ... 158°F)
Strømforsyning 1 x 9V alkalibatteri (type 6LR 61)
Mål (B x H x L) 85 mm x 180 mm x 38 mm
Vægt (inkl. batteri) 163 g
Måledybde
Stolpelokalisering træ / metal (STUD-SCAN)	op til 4 cm dybde
Mårettet lokalisering af elledninger –spændings-førende (AC-SCAN)	op til 4 cm dybde

Forbehold for tekniske ændringer. 10.2012

Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU.

Dette produkt er et elapparat og skal indsamles og bortskaffes separat i henhold til EF-direktivet for (brugte) elapparater.

Flere sikkerhedsanvisninger og supplerende tips på: www.laserliner.com/info

Ved kalibreringen i STUD-SCAN-modus samt under hele målingen skal apparatet og veggen skal være i kontakt. Du bør også holde apparatet i hånden.
