CombiFinder Plus - Detektor Laserliner - Gratis brugsanvisning og manual

Mærke	Laserliner
Model	CombiFinder Plus
Produkttype	Elektronisk metal- og spændingsførende ledningsdetektor
Dimensioner (L x H x D)	85 mm x 180 mm x 38 mm
Vægt (inkl. batteri)	180 g
Strømforsyning	1 alkalisk 9V batteri (type 6LR61)
Målemetoder	METAL-SCAN (metaller) og AC-SCAN (spændingsførende ledninger)
Detektionsdybde jernholdige metaller	op til 7,5 cm
Detektionsdybde ikke-jernholdige metaller	op til 5 cm
Detektionsdybde spændingsførende kabler	op til 4 cm
Detekterbar AC-spændingsområde	110 - 230 V, 50 - 60 Hz
Display	LCD-skærm med baggrundsbelysning
Kalibrering	Automatisk (Auto-Cal, Auto-Cal Plus) og manuel (CAL-knap)
Alarm	Lydsignal og LED (rød/grøn) til detektion
Sikkerhed	Afbryd strømforsyningen ved arbejde i nærheden af spændingsførende ledninger
Vedligeholdelse og rengøring	Rengør med en tør klud. Opbevares tørt og rent.
Reservedele	9V batteri kan udskiftes. Ingen andre dele specificeret.
Reparerbarhed	Kontakt Laserliners kundeservice for reparation.
Driftstemperatur	0°C til 40°C (32°F til 104°F)
Opbevaringstemperatur	-20°C til 70°C (-4°F til 158°F)
Automatisk slukning	Ca. 30 sekunder efter sidste måling
Garanti	Se hæftet "Yderligere bemærkninger og garantibestemmelser"
Overensstemmelse	Overholder EU-standarder, WEEE-direktivet
Producent	Laserliner

Ofte stillede spørgsmål - CombiFinder Plus Laserliner

Hvordan tænder og slukker man enheden?

For at tænde: Tryk kort på Tænd/Sluk-knappen (4). For at slukke: Hold knappen nede i ca. 4 sekunder.

Hvilke målemetoder er tilgængelige?

To metoder: METAL-SCAN til detektering af metaller (jernholdige og ikke-jernholdige) og AC-SCAN til lokalisering af spændingsførende ledninger.

Hvordan kalibrerer man enheden?

Automatisk kalibrering sker ved tænding og ved skift af tilstand (viser 'CAL'). Manuel kalibrering er mulig ved at trykke på CAL-knappen (5). Hold instrumentet stille under kalibrering.

Hvad er den maksimale detektionsdybde for metal?

Til jernholdige metaller: op til 7,5 cm. Til ikke-jernholdige metaller: op til 5 cm.

Kan jeg detektere spændingsførende kabler?

Ja, i AC-SCAN-tilstand kan du detektere spændingsførende kabler op til 4 cm dybde. Enheden detekterer vekslende elektriske felter fra 110 til 230 V.

Hvad gør jeg, hvis enheden viser 'ERROR'?

Fejlen angiver, at enheden er placeret over metal under kalibrering. Flyt instrumentet et par centimeter og gentag målingen.

Har enheden automatisk slukning?

Ja, enheden slukker automatisk ca. 30 sekunder efter sidste måling for at spare batteriet.

Hvordan rengør man enheden?

Rengør enheden med en tør klud. Brug ikke slibende rengøringsmidler eller opløsningsmidler. Opbevar den tørt.

Hvilket batteri skal bruges?

Brug et alkalisk 9V batteri (type 6LR61). Sørg for at overholde polariteten ved installation i batterirummet bagpå.

Hvad gør jeg, hvis jeg ikke kan detektere en spændingsførende ledning?

Sørg for, at ledningen ikke er beskyttet af en metallisk kappe. Prøv METAL-SCAN-tilstand for at lokalisere kappen. Placer din frie hånd på væggen for at aflede statiske ladninger, og arbejd langsomt.

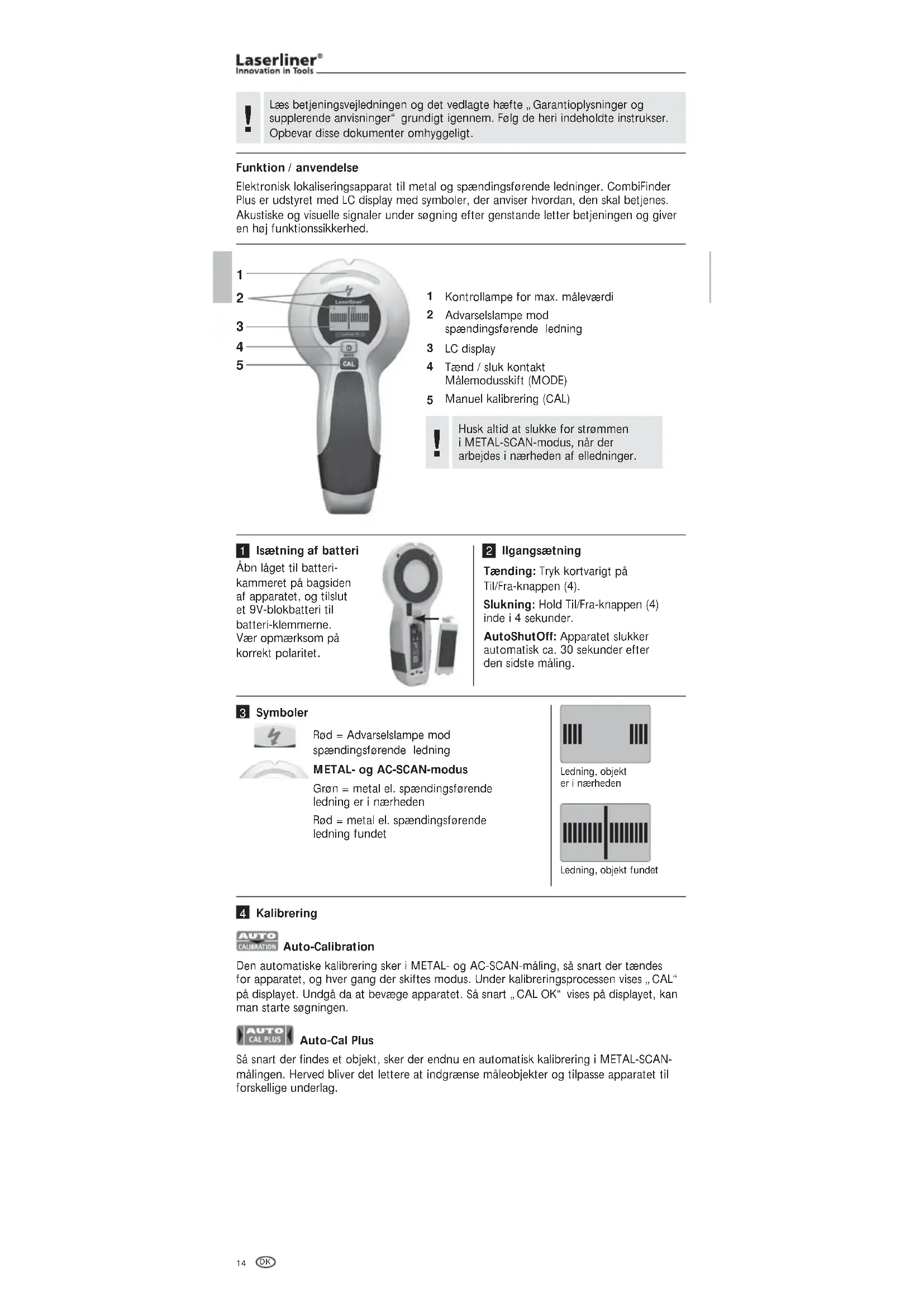

BRUGSANVISNING CombiFinder Plus Laserliner

Læs betjeningsvejledningen og det vedlagte hæfte „Garantioplysninger og supplerende anvisninger“ grundigt igennem. Følg de heri indeholdte instrukser. Opbevar disse dokumenter omhyggeligt.

Funktion / anvendelse

Elektronisk lokalisingsapparat til metal og spændingsførende ledninger. CombiFinder Plus er udstyret med LC display med symboler, der anviser hvordan, den skal betjenes. Akustiske og visuelle signaler under søgning efter genstande letter betjeningen og giver en høj funktionssikkerhed.

1
2
3
4
5

1 Kontrollampe for max. måleværdi
2 Advarselslampe mod spændingsførende ledning
3 LC display
4 Tænd / sluk kontakt Målemodusskift (MODE)
5 Manuel kalibrering (CAL)

Husk altid at slukke for strømmen i METAL-SCAN-modus, når der arbejdes i nærheden af elledninger.

Isætning af batteri

Åbn låget til batteri- kammeret på bagsiden af apparatet, og tilslut et 9V-blokbatteri til batteri-klemmerne. Vær opmærksom på korrekt polaritet.

llgangsætning

Tænding: Tryk kortvarigt på Til/Fra-knappen (4).

Slukning: Hold Til/Fra-knappen (4) inde i 4 sekunder.

AutoShutOff: Apparatet slukker automatisk ca. 30 sekunder efter den sidste måling.

Symboler

Rød = Advarselslampe mod spændingsførende ledning

Grøn = metal el. spændingsførende ledning er i nærheden

Rød = metal el. spændingsførende ledning fundet

Ledning, objekt er i nærheden

Ledning, objekt fundet

Kalibrering

Auto-Calibration

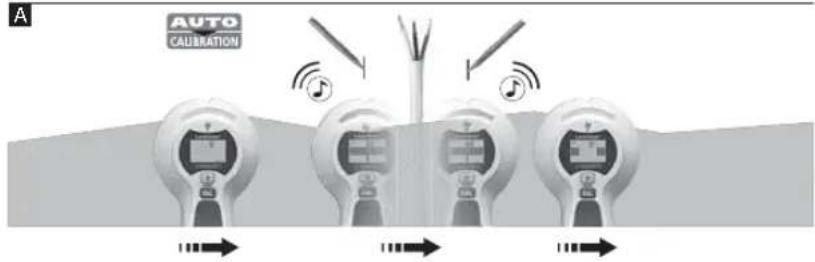

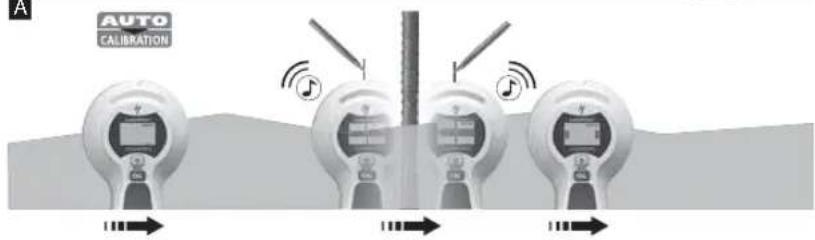

Den automatiske kalibrering sker i METAL- og AC-SCAN-måling, så snart der tændes for apparatet, og hver gang der skiftes modus. Under kalibreringsprocessen vises „CAL“ på displayet. Undgå da at bevæge apparatet. Så snart „CAL OK“ vises på displayet, kan man starte søgningen.

Auto-Cal Plus

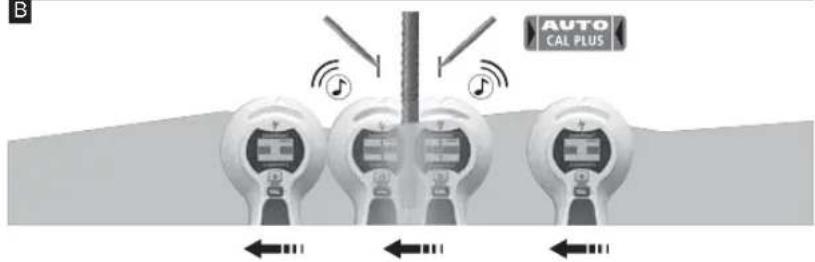

Så snart der findes et objekt, sker der endnu en automatisk kalibrering i METAL-SCAN-målingen. Herved bliver det lettere at indgrænse måleobjekter og tilpasse apparatet til forskellige underlag.

Manuel kalibrering

Når man trykker på CAL-knappen (5), kalibreres apparatet manuelt. På denne måde kan man starte en ny måling eller indgrænse måleobjekter endnu mere præcist.

Man opnår den maksimale apparatfølsomhed ved at holde apparatet op i luften under kalibreringen.

Både under kalibreringen (undtagen ved kalibrering i luften) og under samtlige målinger skal apparatet og væggen være i kontakt med hinanden. Man bør ligeledes holde hånden på apparatet.

5 Vælg mälemodus

METAL-SCAN: Søgning af metal i alle ikke-metalliske materialer

AC-SCAN: Lokalising af spændingsførende ledninger direkte under ikke-metalliske forskalninger

CombiFinder Plus lokaliserer metal under overfladen på ikke- metalliske materialer som sten, beton, cement, træ, gips, gasbeton, keramiske og mineralske byggematerialer.

- Vælg METAL-SCAN (tast 4).

- Så snart CAL skifter til CAL OK, kan man bevæge apparatet.

- MOVE: Bevæg CombiFinder Plus langsomt sidelæns henover overfladen.

A

B

C

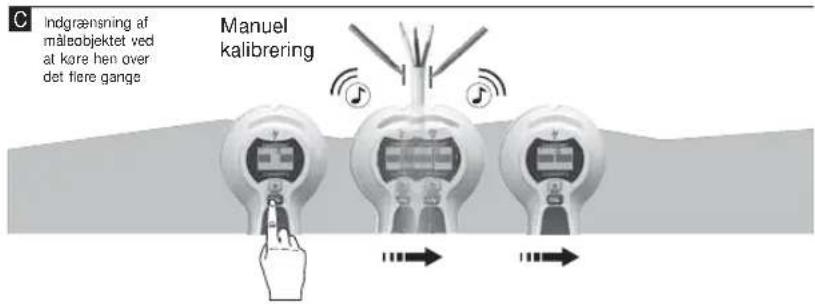

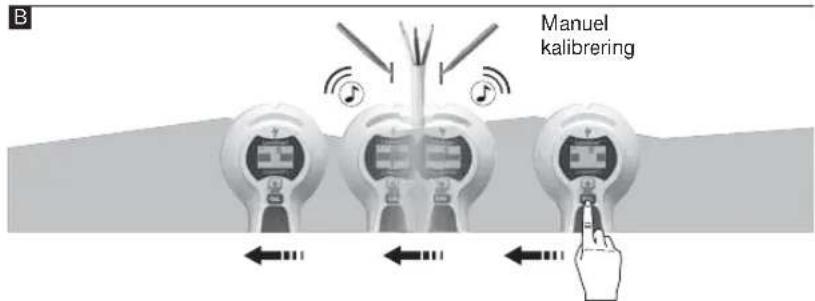

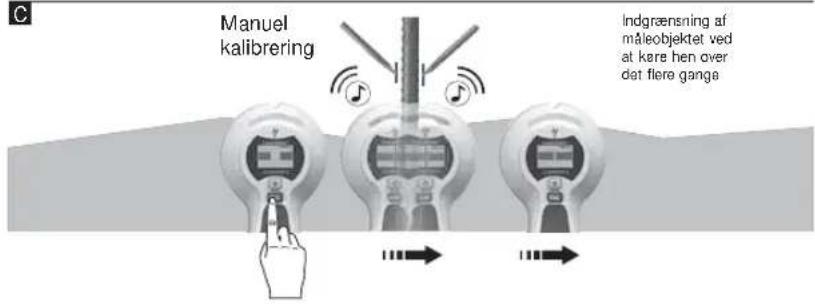

Tip 1: Mellem de to markeringer er midten af metalobjektet. På grund af den høje måle følsomhed kan tykke metalobjekters målte bredde virke bredere end den reelle bredde. Bevæg da atter apparatet hen over det fundne måleobjekt; se figur B. Herved kalibreres apparatet automatisk. Den manuelle kalibrering bør ske i nærheden af det sidst fundne sted; se figur C. Denne fremgangsmåde gentages efter behov.

Tip 2: Udgangspositionen for målingen er vigtig. Målingen skal påbegyndes et sted, hvor der med sikkerhed ikke er metal skjult under overfladen. Ellers kommer en fejlmelding ERROR frem i displayet. For at ophæve fejlmeldingen bevæges CombiFinder lidt til siden, og målingen påbegyndes forfra.

Tip 3: Ved teknisk krævende måleopgaver som f.eks. gitterstål, bør målingen foretages såvel vandret som lodret.

Tip 4: Endvidere kan fleksible varmerør i gulve og vægge, der er pakket i metalfolie og ligger tæt på overfladen, også lokaliseres under visse omstændigheder. Afprøv denne funktion på et sted, hvor du kan se, hvilke materialer, røret består af.

Tip 6: Apparatet finder kun den udvendige kant af metalkonstruktioner, der evt. er anbragt omkring døre, vinduer og hjørner. Herefter søges efter metalkonstruktionens anden kant. Skub apparatet sidelæns hen over væggen. Når den maksimale måleværdi vises, betyder det, at man har nået kanten af metalkonstruktionen.

Tip 7: Kontrollér, om det metalobjekt, man er stødt på, er en lægte. Kontrollér da, om der findes andre metalobjekter i regelmæssig afstand til begge sider, som regel 30, 40 eller 60 cm. Kontrollér desuden på flere steder lige over og under det først fundne sted, om der er tale om et metalobjekt.

Tip 8: Teksturerede lofter: Loftet skal tildækkes med beskyttelseskarton. Her skal der søges med maksimal apparatfølsomhed; dvs. at apparatet skal kalibreres i luften.

Bemærk: Ved objekter, der ligger dybt inde i væggen, kan det ske, at der ikke vises fuldt udslag.

7 AC-SCAN måling

Lokalisering af spændingsførende ledninger under puds, træ og andre ikke-metalliske overflader. Spændingsførende ledninger i vægge med metalskelet kan ikke lokaliseres.

• Vælg AC-SCAN (tast 4).
• Så snart CAL skifter til CAL OK, kan man bevæge apparatet.
• MOVE: Bevæg CombiFinder Plus langsomt sidelæns henover overfladen.

Tip 1: Den manuelle kalibrering bør ske i nærheden af det sidst fundne sted; se figur B/C. Denne fremgangsmåde gentages efter behov.
Tip 2: Felter med statisk elektricitet kan blive lokaliseret i lighed med de spændingsførende ledninger. Den statiske elektricitet aflades, når du lægger den frie hånd på overfladen.
Tip 3: Arbejd langsomt, da gnidning eventuelt kan forårsage gnidningselektricitet.

Tip 4: Hvis du tror, at der er skjulte ledninger, men ikke har lokaliseret dem, kan de ligge i kabelbakker. Skift om til METAL-SCAN for at lokalisere kabelbakker af metal.

Tip 5: Metal i vægge (f.eks. et metalskelet) kan overføre elektriske felter, som kan påvirke måleresultatet. I dette tilfælde vælger du METAL-SCAN for at finde ledningen.

Tip 6: Udgangspositionen for målingen er vigtig. For at den optimale målefølsomhed kan registreres, påbegyndes målingen et sted på overfladen, hvor CombiFinder Plus ikke er i nærheden af spændingsførende ledninger.

Bemærk: Ved objekter, der ligger dybt inde i væggen, kan det ske, at der ikke vises fuldt udslag.

Ledninger, der ligger dybere end 40 mm vil sædvanligvis ikke blive lokaliseret af CombiFinder Plus.

8 METAL-SCAN: Spændings adversel

Permanent spændings adversel mod uafskærmede ledninger så snart et elektrisk felt lokaliseres.

Sluk altid for strømmen på hovedafbryderen, når der arbejdes i nærheden af elektriske ledninger.

9 Backlight

Apparatet har baggrundsbelysning.

Tekniske data
Måleområde AC 110 - 230V, 50 - 60 Hz
Arbejdstemperatur 0°C ... 40°C (32°F ... 104°F)
Opbevaringstemperatur -20°C ... 70°C (-4°F ... 158°F)
Strømforsyning 1 x 9V alkalibatteri (type 6LR 61)
Mål (B x H x L) 85 mm x 180 mm x 38 mm
Vægt (inkl. batteri) 180 g
Måledybde
Målrettet metallokalisering Ferro-scan / non-ferro-scan (metal-scan)	op til 7,5 cm / op til 5 cm dybde
Målrettet lokalisering af elledninger – spændings-førende (AC-SCAN)	op til 4 cm dybde
Lokalisering af elledninger – ikke-spændingsførende	op til 4 cm dybde

Forbehold for tekniske ændringer. 12.2012

Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU.

Dette produkt er et elapparat og skal indsamles og bortskaffes separat i henhold til EF-direktivet for (brugte) elapparater.

Flere sikkerhedsanvisninger og supplerende tips på: www.laserliner.com/info
