CombiFinder Plus - Detektor Laserliner - Tasuta kasutusjuhend

Mark	Laserliner
Mudel	CombiFinder Plus
Toote tüüp	Elektrooniline metalli ja pingestatud juhtmete detektor
Mõõtmed (P x K x S)	85 mm x 180 mm x 38 mm
Kaal (koos akuga)	180 g
Toide	1 leelisaku 9 V (tüüp 6LR61)
Mõõtmisrežiimid	METAL-SCAN (metallid) ja AC-SCAN (pingestatud juhtmed)
Raudmetallide tuvastamise sügavus	kuni 7,5 cm
Mitteraudmetallide tuvastamise sügavus	kuni 5 cm
Pingestatud kaablite tuvastamise sügavus	kuni 4 cm
Tuvastatav vahelduvpinge vahemik	110 - 230 V, 50 - 60 Hz
Ekraan	LCD-ekraan taustvalgustusega
Kalibreerimine	Automaatne (Auto-Cal, Auto-Cal Plus) ja käsitsi (CAL-nupp)
Hoiatus	Helisignaal ja LED (punane/roheline) tuvastamiseks
Ohutus	Lülitage toide välja, kui töötate pingestatud juhtmete läheduses
Hooldus ja puhastamine	Puhastage kuiva lapiga. Hoida kuivas ja puhtas kohas.
Varuosad	Vahetatav 9V aku. Muid osi pole täpsustatud.
Remonditavus	Remondiks võtke ühendust Laserliner'i klienditeenindusega.
Töötemperatuur	0°C kuni 40°C (32°F kuni 104°F)
Hoiutemperatuur	-20°C kuni 70°C (-4°F kuni 158°F)
Automaatne väljalülitumine	Umbes 30 sekundit pärast viimast mõõtmist
Garantii	Vaadake vihikut « Täiendavad märkused ja garantii »
Vastavus	Vastab EL standarditele, WEEE direktiivile
Tootja	Laserliner

Korduma kippuvad küsimused - CombiFinder Plus Laserliner

Kuidas seadet sisse ja välja lülitada?

Sisselülitamiseks vajutage lühidalt Toide nuppu (4). Väljalülitamiseks hoidke nuppu umbes 4 sekundit all.

Millised mõõtmisrežiimid on saadaval?

Kaks režiimi: METAL-SCAN metallide (raud- ja mitteraudmetallid) tuvastamiseks ja AC-SCAN pingestatud juhtmete leidmiseks.

Kuidas seadet kalibreerida?

Automaatne kalibreerimine toimub sisselülitamisel ja režiimi vahetamisel (kuvatakse 'CAL'). Käsitsi kalibreerimine on võimalik vajutades CAL nuppu (5). Hoidke instrumenti kalibreerimise ajal paigal.

Mis on metalli maksimaalne tuvastamissügavus?

Raudmetallidel: kuni 7,5 cm. Mitteraudmetallidel: kuni 5 cm.

Kas ma saan tuvastada pingestatud kaableid?

Jah, AC-SCAN režiimis saate tuvastada pingestatud kaableid kuni 4 cm sügavuselt. Seade tuvastab vahelduvaid elektrivälju 110–230 V.

Mida teha, kui seade kuvab 'ERROR'?

Viga näitab, et seade on kalibreerimise ajal metalli kohal. Liigutage instrumenti paar sentimeetrit ja alustage mõõtmist uuesti.

Kas seadmel on automaatne väljalülitumine?

Jah, seade lülitub automaatselt välja umbes 30 sekundit pärast viimast mõõtmist, et säästa akut.

Kuidas seadet puhastada?

Puhastage seadet kuiva lapiga. Ärge kasutage abrasiivseid puhastusvahendeid ega lahusteid. Hoidke seda kuivas kohas.

Millist akut kasutada?

Kasutage leelisakut 9V (tüüp 6LR61). Jälgige polaarsust, kui paigaldate selle tagaküljel asuvasse akupessa.

Mida teha, kui ma ei suuda pingestatud juhet tuvastada?

Veenduge, et juhe pole metallkaitsega kaitstud. Proovige režiimi METAL-SCAN, et leida kaitse. Asetage vaba käsi seinale, et hajutada staatilisi laenguid, ja töötage aeglaselt.

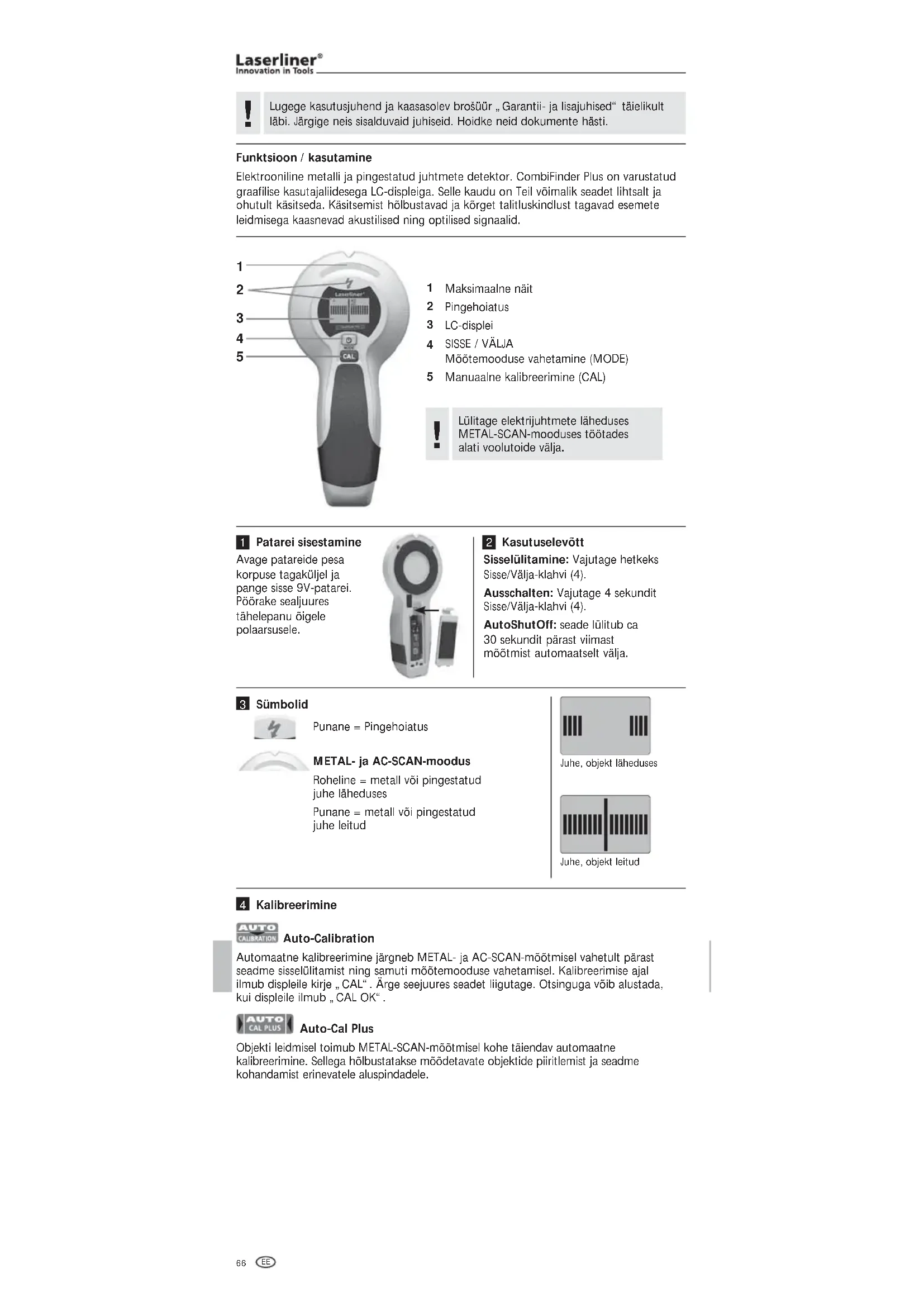

KASUTUSJUHEND CombiFinder Plus Laserliner

Lugege kasutusjuhend ja kaasasolev brošüür „Garantii- ja lisajuhised“ täielikult läbi. Järgige neis sisalduvaid juhiseid. Holdke neid dokumente hästi.

Funktsioon / kasutamine

Elektrooniline metalli ja pingestatud juhtmete detektor. CombiFinder Plus on varustatud graafilise kasutajaliidesega LC-displeiga. Selle kaudu on Teil võimalik seadet lihtsalt ja ohutult käsitseda. Käsitsemist hölbustavad ja kõrget talitluskindlust tagavad esemete leidmisega kaasnevad akustilised ning optilised signaalid.

1

2
3
4
5

1 Maksimaalne näit
2 Pingehoiatus
3 LC-displei
4 SISSE / VÄLJA Mõõtemooduse vahetamine (MODE)
5 Manuaalne kalibreerimine (CAL)

Lülitage elektrijuhtmete läheduses METAL-SCAN-mooduses töötades alati voolutoide välja.

1 Patarei sisestamine

Avage patareide pesa korpuse tagaküljel ja pange sisse 9V-patarei. Pöörake sealjuures tähelepanu öigele polaarsusele.

2 Kasutuselevött

Sisselülitamine: Vajutage hetkeks Sisse/Välja-klahvi (4).

Ausschalten: Vajutage 4 sekundit Sisse/Välja-klahvi (4).

AutoShutOff: seade lülitub ca 30 sekundit pärast viimast möötmist automaatselt välja.

3 Sümbolid

Punane = Pingehoiatus

METAL- ja AC-SCAN-moodus

Roheline = metall või pingestatud juhe läheduses

Punane = metall või pingestatud juhe leitud

Juhe, objekt läheduses

Juhe, objekt leitud

4 Kalibreerimine

Auto-Calibration

Automaatne kalibreerimine järgneb METAL- ja AC-SCAN-mõõtmisel vahetult pärast seadme sisselülitamist ning samuti mõõtemooduse vahetamisel. Kalibreerimise ajal ilmub displeile kirje „CAL“. Ärge seejuures seadet liigutage. Otsinguga võib alustada, kui displeile ilmub „CAL OK“.

Auto-Cal Plus

Objekti leidmisel toimub METAL-SCAN-möötmisel kohe täiendav automaatne kalibreerimine. Sellega hölbustatakse möödetavate objektide piiritlemist ja seadme kohandamist erinevatele aluspindadele.

Manuaalne kalibreerimine

CAL-klahvi (5) vajutades kalibreeritakse seade manuaalselt. Sel viisil on võimalik mõõtmist uuesti alustada või mõõdetavaid objekte veelgi täpsemini piiritleda.

Seadme maksimaalne tundlikkus saavutatakse, kui seda hoitakse kalibreerimise ajal õhus.

Seade peab jääma kalibreerimiseks (erandiks kalibreerimine öhus) ja kogu mõõtmise ajaks seinaga kokkupuutesse. Samuti peaks kätt seadmel hoidma.

5 Mööterežiimi valimine

Vajutage hetkeks mooduseklahvi (4).

METAL-SCAN: Metalli leidmine köigis mittemetalsetes materjalides

AC-SCAN: Pingestatud juhtmete lokaliseerimine otse mittemetalsete vooderdiste all.

Seade tuvastab peidetud metalli betoonis, põrandasegus, puidus, kipskiudplaatides, gaasbetoonis, keraamilistes ja mineraalsetes ehitusmaterjalides.

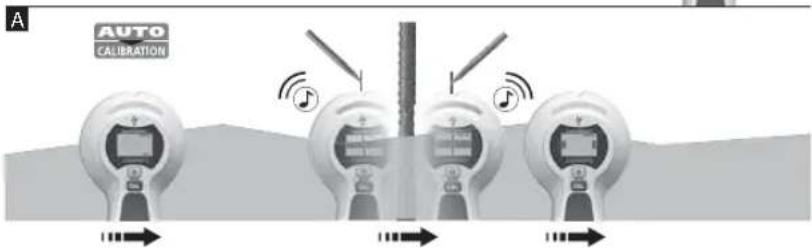

• Valige METAL-SCAN (klahv 4).
• Te võite seadet liigutada, kui CAL asemele ilmub CAL OK.
• MOVE: Liigutage seadet aeglaselt mööda pealispinda.

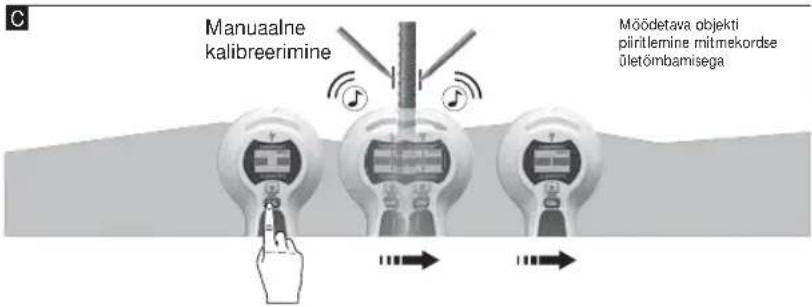

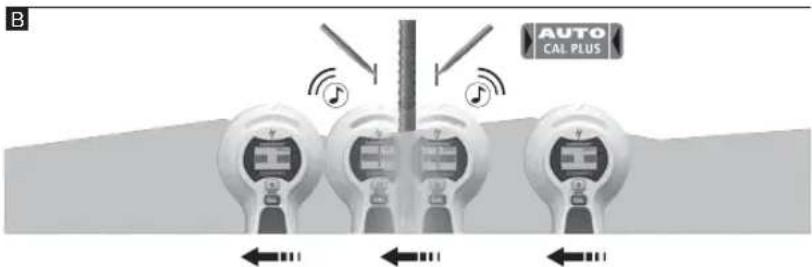

Nõuanne 1: Metallist objekti keskoht paikneb kahe märgistuse vahel. Kõrge mööte- tundlikkuse töttu tunduvad jämedad metallobjektid laiemad kui tegelikkuses. Seetöttu liigutage seade uuesti üle leitud möödetava objekti, vt joonist B. Seade kalibreeritakse seejuures automaatselt. Manuaalset kalibreerimist tuleks teostada viimati leitud koha lähedal, vt joonist C. Korrake vajadusel toimimisviisi.

Nõuanne 2: Oluline on lähtepositsioon. Pange seade peale kohas, kus ei paikne metalli. Vastasel juhul näidatakse viga (ERROR). Vea kõrvaldamine: Liigutage seadet paari sentimeetri võrra aktuaalsest kohast eemale ja alustage mõõtmist uuesti.

Nõuanne 3: Nõudlike rakenduste nagu nt ribiterase puhul skannige pinda nii horisontaalselt kui vertikaalselt.

Nõuanne 4: Peale selle on võimalik teatud tingimustel tuvastada painduvaid, metallfooliumit sisaldavaid ja pealispinna lähedal paiknevaid põrandaning seinaküttetorusid. Testige funktsioon kohtades, kus teate toru asukohta.

Nöuanne 5. Hoidke häirete vältimiseks otsimisprotsessi ajal oma vaba kätt või muid objekte seadmest vähemalt 15 cm kaugusel.

Nõuanne 6. Seade leiab ainult metallkonstruktsioonide välimise serva, mis võib olla paigaldatud uste, akende ja nurkade ümber. Seejärel otsige metallkonstruktsiooni teist serva. Nihutage seadet külgsuunas mööda seina. Maksimaalse näidu ilmumisel olete jõudnud metallkonstruktsiooni serva juurde.

Nõuanne 7. Veenduge, et olete tõepoolest sattunud metallist objektile. Selleks kontrollige, kas metallist objektid on mõlemal pool samal kaugusel olemas, tavaliselt 30, 40 või 60 cm. Kontrollige lisaks mitmes kohas otse esimese leitud koha kohal ja all, kas tegemist on metallist objektiga.

Nõuanne 8. Tekstureeritud laed. Lagi peab olema kaetud kaitsepapiga. Siin otsida seadme maksimaalse tundlikkusega, s.t seade kalibreerida õhus.

Juhis: Väga sügaval seinas asuvate objektide puhul vöib juhtuda, et näidik ei näita maksimumi.

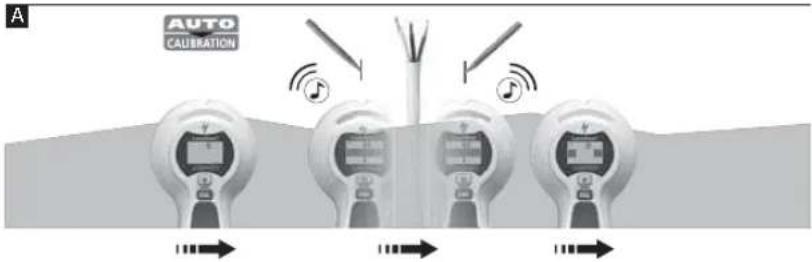

7 AC-SCAN möötmine

Pingestatud juhtmete lokaliseerimine otse krohvi või puitpaneelide ja teiste mittemetalsete vooderdiste all. Pingestatud juhtmeid metallist tugikarkassiga kuivehitusseintes ei tuvastata.

• Valige AC-SCAN (klahv 4).
• Te võite seadet liigutada, kui CAL asemele ilmub CAL OK.
• MOVE: Liigutage seadet aeglaselt mööda pealispinda.

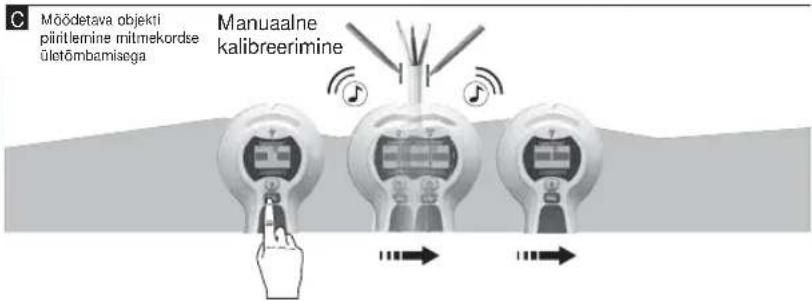

Nõuanne 1: Manuaalset kalibreerimist tuleks teostada viimati leitud koha lähedal, vt joonist B/C. Korrake vajadusel toimimisviisi.
Nõuanne 2: Staatilise laengu tõttu on teatud tingimustel võimalik avastada elektrivälju tegeliku juhtme asukoha kõrval. Juhtige see laeng kõrvale, pannes oma vaba käe vastu seina.
Nõuanne 3: Tõõtage aeglaselt, sest hõõrdumine või tekitada häirivaid laenguid.

Nõuanne 4: Kui juhtmeid ei leitud, aga kahtlustate nende olemasolu, siis võivad juhtmed olla kaablikanalites varjestatud. Kasutage metallist kaablikanalite lokaliseerimises METAL-SCAN'i.

Nõuanne 5: Seintes asuv metall (nt metallist tugikarkass) kannab üle elektrivälju ja tekitab seeläbi segavaid mõjusid. Sellisel juhul lülitage juhtme leidmiseks METAL-SCAN'ile ümber.

Nõuanne 6: Oluline on lähtepositsioon. Maksimaalse tundlikkuse saavutamiseks ärge alustage tuvastusprotseduuri seadet pingestatud juhtmete lähedusse positsioneerides.

Juhis: Väga sügaval seinas asuvate objektide puhul võib juhtuda, et näidik ei näita maksimumi.

Sügavamale kui 40 mm veetud juhtmeid ei pruugita avastada.

8 METAL-SCAN: Pingehoiatus

Püsiv pingehoiatus varjestamata juhtmetes kohe, kui tuvastatakse elektriväli.

Lülitage alati voolutoide välja, kui töötate elektrijuhtmete läheduses.

9 Backlight

Seade on varustatud taustavalgustusega.

Tehnilised andmed
Mõõtevahemik AC 110 - 230V, 50 - 60 Hz
Tõõtamistemperatuur 0°C ... 40°C (32°F ...	104°F)
Hoidmistemperatuur -20°C ... 70°C (-4°F ...	158°F)
Toitepinge 1 x 9V leelispatarei (tüüp 6LR 61)
Mõõtmed (L x K x S) 85 mm x 180 mm x 38	mm
Kaal (koos pataeiga) 180 g
Mõõtesügavus
Metalli suunatud lokaliseerimineFerro-Scan / Non-Ferro-Scan(METAL-SCAN)	kuni 7,5 cm /kuni 5 cm sügavusel
Pingestatud elektrijuhtmete suunatudlokaliseerimine (AC-SCAN)	kuni 4 cm sügavusel
Pingestamata elektrijuhtmete suunatudlokaliseerimine	kuni 4 cm sügavusel

Jätame endale õiguse tehnilisteks muudatusteks. 12.2012

ELi nõuded ja utiliseerimine

Seade täidab kõik nõutavad normid vabaks kaubavahetuseks EL-i piires.

Käesolev toode on elektriseade ja tuleb vastavalt Euroopa direktiivile elektri- ja elektroonikaseadmete jäätmete kohta eraldi koguda ning körvaldada.

Edasised ohutus- ja lisajuhised aadressil: www.laserliner.com/info
