CombiFinder Plus - Detektorius Laserliner - Nemokama naudojimo instrukcija

Prekės ženklas	Laserliner
Modelis	CombiFinder Plus
Produkto tipas	Elektroninis metalų ir įtampos linijų detektorius
Matmenys (I x A x G)	85 mm x 180 mm x 38 mm
Svoris (su baterija)	180 g
Maitinimas	1 šarminė 9V baterija (tipas 6LR61)
Matavimo režimai	METAL-SCAN (metalai) ir AC-SCAN (įtampos linijos)
Juodųjų metalų aptikimo gylis	iki 7,5 cm
Spalvotųjų metalų aptikimo gylis	iki 5 cm
Įtampos kabelių aptikimo gylis	iki 4 cm
Aptinkama kintamosios srovės įtampos diapazonas	110 - 230 V, 50 - 60 Hz
Ekranas	LCD ekranas su apšvietimu
Kalibravimas	Automatinis (Auto-Cal, Auto-Cal Plus) ir rankinis (CAL mygtukas)
Įspėjimo signalas	Garsinis signalas ir LED (raudona/žalia) aptikimui
Sauga	Išjunkite elektros maitinimą dirbdami šalia įtampos linijų
Priežiūra ir valymas	Valyti sausa šluoste. Laikyti sausoje ir švarioje vietoje.
Atsarginės dalys	Keičiama 9V baterija. Jokios kitos nurodytos dalys.
Remonto galimybė	Dėl remonto kreipkitės į Laserliner klientų aptarnavimo tarnybą.
Darbinė temperatūra	0°C iki 40°C (32°F iki 104°F)
Laikymo temperatūra	-20°C iki 70°C (-4°F iki 158°F)
Automatinis išsijungimas	Maždaug 30 sekundžių po paskutinio matavimo
Garantija	Žr. papildomų pastabų ir garantijos knygelę
Atitiktis	Atitinka ES standartus, WEEE direktyva
Gamintojas	Laserliner

Dažnai užduodami klausimai - CombiFinder Plus Laserliner

Kaip įjungti ir išjungti prietaisą?

Norėdami įjungti, trumpai paspauskite Įjungimo/išjungimo mygtuką (4). Norėdami išjungti, laikykite mygtuką nuspaustą apie 4 sekundes.

Kokie matavimo režimai yra prieinami?

Du režimai: METAL-SCAN metalams aptikti (juodieji ir spalvotieji) ir AC-SCAN įtampos linijoms rasti.

Kaip kalibruoti prietaisą?

Automatinis kalibravimas vyksta įjungiant ir keičiant režimą (rodomas 'CAL'). Rankinis kalibravimas galimas paspaudus CAL mygtuką (5). Kalibruodami laikykite prietaisą nejudantį.

Koks maksimalus metalo aptikimo gylis?

Juodiesiems metalams: iki 7,5 cm. Spalvotiesiems metalams: iki 5 cm.

Ar galiu aptikti įtampos kabelius?

Taip, AC-SCAN režimu galite aptikti įtampos kabelius iki 4 cm gylio. Prietaisas aptinka kintamuosius elektrinius laukus nuo 110 iki 230 V.

Ką daryti, jei prietaisas rodo 'ERROR'?

Klaida rodo, kad kalibravimo metu prietaisas yra ant metalo. Perkelkite prietaisą kelis centimetrus ir pakartokite matavimą.

Ar prietaisas turi automatinį išsijungimą?

Taip, prietaisas automatiškai išsijungia maždaug po 30 sekundžių po paskutinio matavimo, kad taupytų bateriją.

Kaip valyti prietaisą?

Valykite prietaisą sausa šluoste. Nenaudokite abrazyvinių valiklių ar tirpiklių. Laikykite sausoje vietoje.

Kokią bateriją naudoti?

Naudokite šarminę 9V bateriją (tipas 6LR61). Įdėdami atkreipkite dėmesį į poliškumą galinėje dalyje.

Ką daryti, jei nepavyksta aptikti įtampos linijos?

Įsitikinkite, kad linija nėra apsaugota metaliniu apvalkalu. Pabandykite METAL-SCAN režimą, kad rastumėte apvalkalą. Padėkite laisvą ranką ant sienos, kad pašalintumėte statinius krūvius, ir dirbkite lėtai.

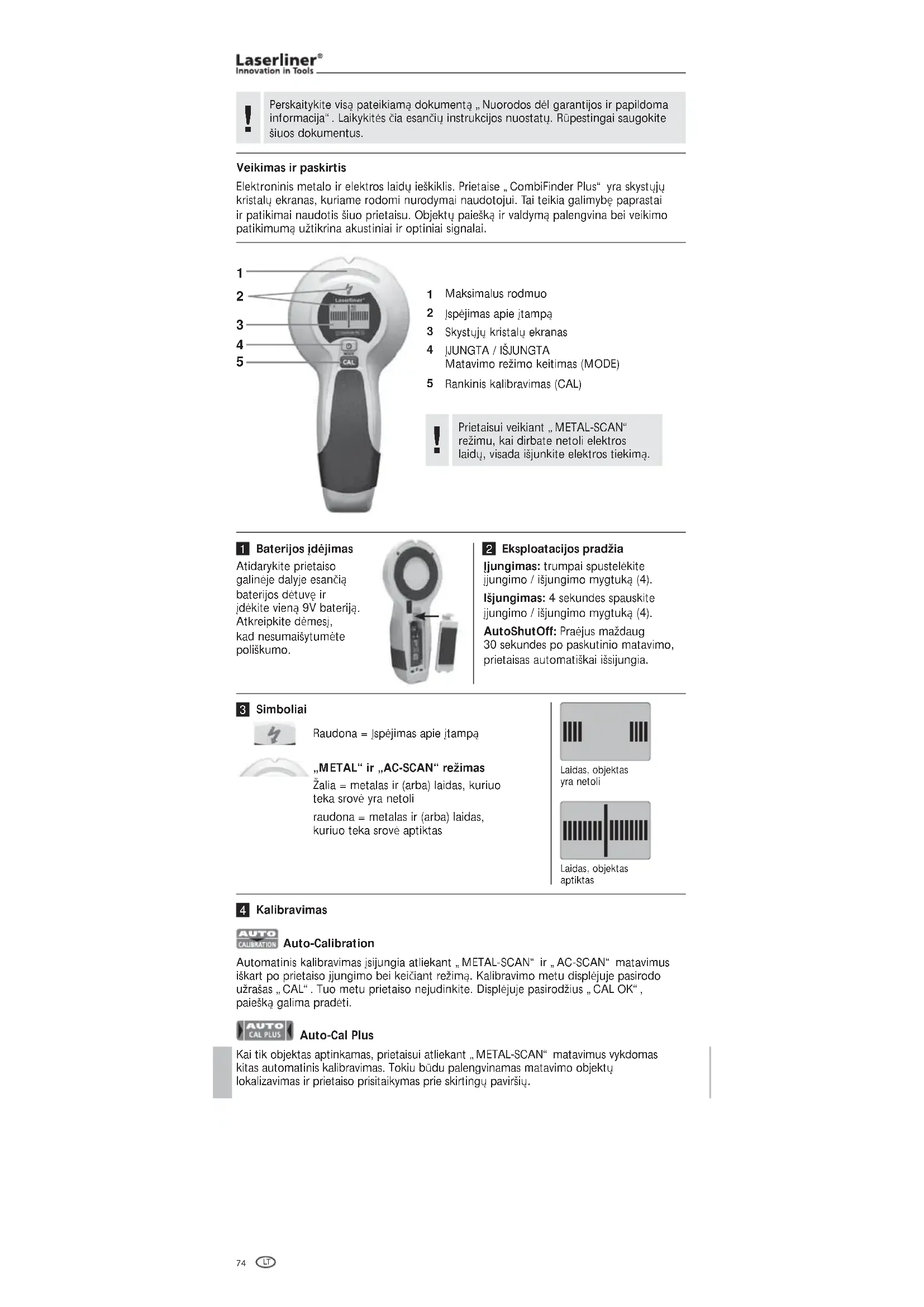

NAUDOJIMO INSTRUKCIJA CombiFinder Plus Laserliner

Perskaitykite visa pateikiamą dokumentą „Nuorodos dėl garantijos ir papildoma informacija“. Laikykitės čia esančių instrukcijos nuostatų. Rūpestingai saugokite šiuos dokumentus.

Veikimas ir paskirtis

Elektroninis metalo ir elektros laidų ieškiklis. Prietaise „CombiFinder Plus” yra skystuju kristalų ekranas, kuriame rodomi nurodymai naudotojui. Tai teikia galimybę paprastai ir patikimai naudotis šiuo prietaisu. Objektų paiešką ir valdymą palengvina bei veikimo patikimumą užtikrina akustiniai ir opininiai signalai.

1
2
3
4
5

1 Maksimalus rodmuo
2 įspėjimas apie įtampa
3 Skystuju kristalu ekranas
4 IJUNGTA / IŠJUNGTA Matavimo režimo keitimas (MODE)
5 Rankinis kalibravimas (CAL)

Prietaisui veikiant „ METAL-SCAN“ režimu, kai dirbate netoli elektros laidu, visada išjunkite elektros tiekimą.

1

Baterijos idėjimas

Atidarykite prietaiso galineje dalyje esančia baterijos detuve ir jdëkite vieną 9V baterija. Atkreipkite demesi, kad nesumaišytumete poliškumo.

2

Eksploatacijos pradžia

ljungimas: trumpai spustelėkite jjungimo / išjungimo mygtuką (4).

Išjungimas: 4 sekundes spauskite jjungimo / išjungimo mygtuką (4).

AutoShutOff: Praëjus maždaug 30 sekundes po paskutinio matavimo, prietaisas automatiškai išsijungia.

3

Simboliai

Raudona = Įspėjimas apie įtampa

Žalia = metalas ir (arba) laidas, kuriuo teka srovė yra netoli

raudona = metalas ir (arba) laidas, kuriuo teka srovė aptiktas

Laidas, objektas yra netoli

Laidas, objektas aptiktas

4

Kalibravimas

Auto-Calibration

Automatinis kalibravimas jsiljungia atliekant „METAL-SCAN“ ir „AC-SCAN“ matavimus iškart po prietaiso jjungimo bei keičiant režima. Kalibravimo metu displejuje pasirodo užrašas „CAL“. Tuo metu prietaiso nejudinkite. Displéjuje pasirodžius „CAL OK“, paieška galima praděti.

Auto-Cal Plus

Kai tik objektas aptinkamas, prietaisui atliekant „METAL-SCAN“ matavimus vykdomas kitas automatinis kalibravimas. Tokiu būdu palengvinamas matavimo objektų lokalizavimas ir prietaiso prisitaikymas prie skirtingų paviršių.

Rankinis kalibravimas

Paspaudus CAL mygtuką (5), prietaisas kalibruojamas rankiniu būdu. Taip matavimą galima pradėti iš naujo ir (arba) dar tiksliau apriboti matavimo objektus.

Maksimalus prietaiso jautrumas gaunamas, kai prietaisas kalibruojant laikomas ore.

Kalibruojant (išskyrus kalibravimą ore) tarp prietaiso ir sienos bei visų matavimų metu turi būti kontaktas. Prietaisą taip pat reikėtų laikyti ranka.

5 Matavimo režimo pasirinkimas

Trumpai spustelėkite režimo mygtuką (4).

METAL-SCAN: Metalo aptikimas visose nemetalinėse medžiagose AC-SCAN: Elektros laidų, kuriais teka elektros srove ir esančių tiesiai po nemetaline apkala, paieška.

Prietaisas aptinka pasléptą metalą visose nemetalinėse medžiagose, pvz., akmenyje, betone, besiūlėse grindyse, medienoje, gipsinėse plausų plokštėse, dujų betone, keraminėse ir mineralinėse statybinėse medžiagose.

- Pasirinkite „METAL-SCAN“ režimą (4 mygtukas).

- Kai tik CAL persijungs i CAL OK, prietaisa galima judinti.

- MOVE: letai veskite prietaisą paviršiumi.

A

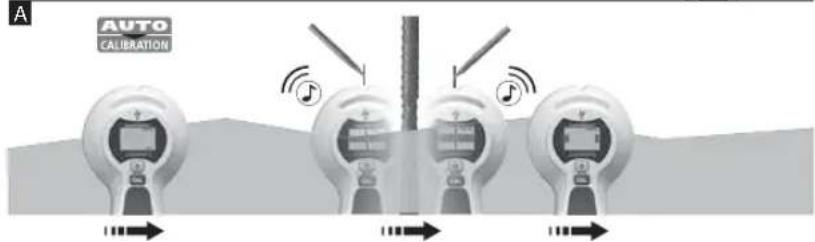

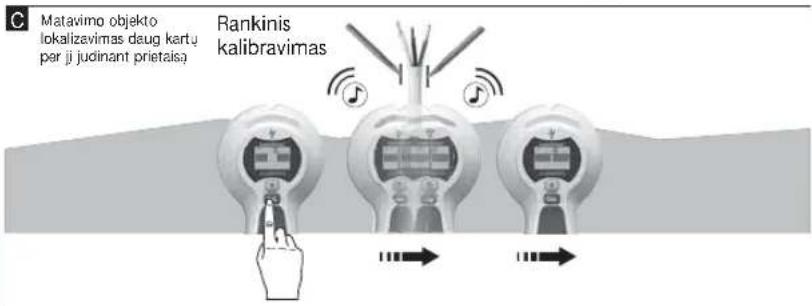

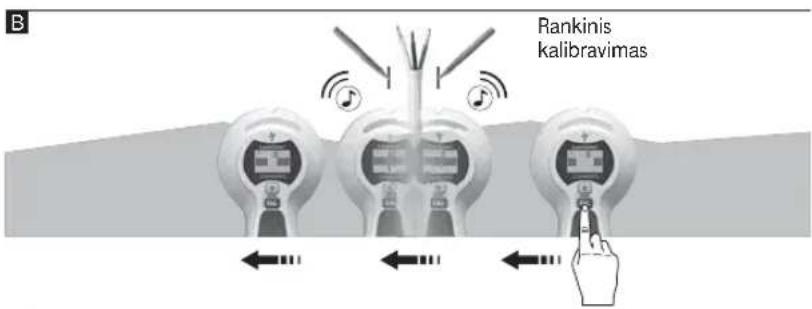

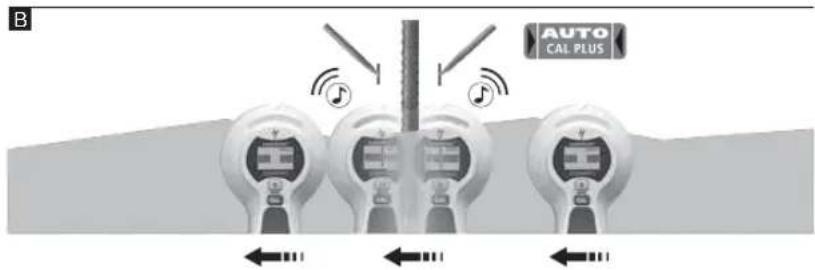

1 patarimas: tarp abiejų žymių ir bus metalinio objekto vidurys. Dėl didelio ieškos jautrio stori metaliniai objektai atrodo storesni nei iš tikrųjų. Prietaisą vėl judinkite per aptiktą matavimo objektą, žr. schemą B. Prietaisas sukalibruojamas automatiškai. Rankiniu būdu kalibravimą reikėtų atlikti netoli paskutinės rastos vietos, žr. schemą C. Prireikus, šiuos veiksmus pakartokite.

2 patarimas: labai svarbi yra pradinė padėtis. Prietaisą priglauskite prie tokios vietos, už kurios nėra metalo. Priešingu atveju bus rodoma triktis (ERROR). Trikties šalinimas: prietaisą patraukite porą centimetru j šalį nuo esamos vietos ir pradėkite iešką iš naujo. 3 patarimas: Naudojant prietaisą sudėtingesnei ieškai, pvz., gofruotojo plieno, paviršių patikrinkite ir horizontaliaja, ir vertikaliaja kryptimi.
4 patarimas: Be to, esant tam tikroms aplinkybėms galima aptikti grindyse ir sienose sumontuotus lanksčiuosius šildymo vamzdžius, kurių sudėtyje yra metalinės folijos ir kurie yra nutiesti arti paviršiaus. Šią funkcija išbandykite tose vietose, kuriose, kaip žinote, yra nutiesti vamzdžiai.
5 patarimas: Kad išvengtumėte trikdžių, paieskos metu laikykite laisvają ranką bei kitus objektus ne arčiau kaip 15 cm nuo prietaiso.
6 patarimas: Prietaisas aptinka tik išorinį metalo konstrukcijos kraštą, kuria gali būti sutvirtinti durų, langų ir kampų kraštai. Iš karto ieškokite kito metalinės konstrukcijos krašto. Stumkite prietaisą siena j šoną. Kai pasirodys didžiausias rodmuo, Jūs būsite pasiekę metalo konstrukcijos kraštą.
7 patarimas: Isitikinkite, kad Jüs tikrai aptikote metalo objektą. Todėl patikrinkite, ar kiti metalo objektai yra abiejose pusėse, tikrinant kas 30, 40 ar 60 cm. Papildomai patikrinkite daugelyje vietų virš ir žemiau pirmos rastosios vietos, ar tai tikrai bus metalo objektas.
8 patarimas: Tekstürinės lubos: Tokios lubos turi būti uždengiamos apsaugančiu kartono lakštu. Tokiu atveju ieškokite, pasirinkę maksimalų prietaiso jautrumą, t.y. kalibruokite ore laikomą prietaisą.

Nurodymas: aptikus objektus, kurie yra giliai sienoje, gali būti, kad stulpelių skaičius nebus maksimalus.

7 AC-SCAN ieškos režimas

Elektros laidų, kuriais teka elektros srove ir esančių tiesiai po tinku, mediniais skydais ir kita nemetaline apkala, ieška. Elektros laidų, esančių karkasinėse sienose su metaliniais rémais, prietaisas neatpažjsta.

• Pasirinkite „AC-SCAN“ režimą (4 mygtukas)
• Kai tik CAL persijungs i CAL OK, prietaisą galima judinti.
• MOVE: lėtai veskite prietaisą paviršiumi.

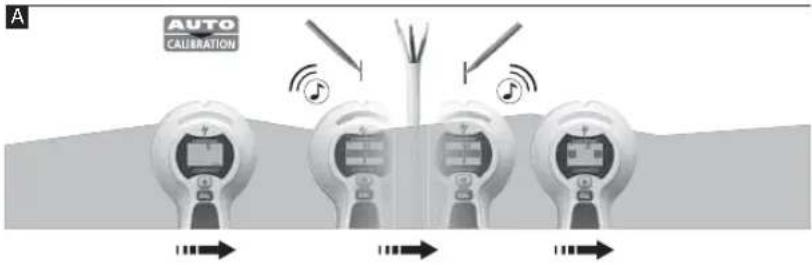

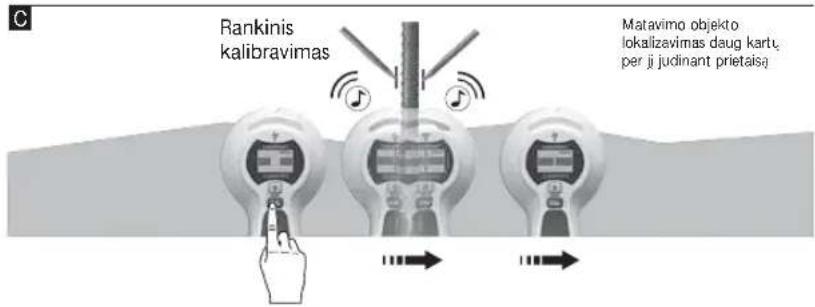

1 patarimas: Rankiniu būdu kalibravimą reikėtu atlikti netoli paskutinės rastos vietos, žr. schema B/C. Prireikus, šiuos veiksmus pakartokite.
2 patarimas: del elektrostatinio krūvio, esant tam tikroms aplinkybėms, gali būti aptinkami elektriniai laukai, esantys j šoną nuo tikrosios elektros laidų vietos. Nukraukite šiuos krūvius, palietę laisvaja ranka sieną.
3 patarimas: dirbkite létai, nes dél trinties gali susidaryti trikdžius sukeliantis krūvis.

4 patarimas: jei manote, kad laidai yra nutiesti, tačiau prietaisas jų neaptinka, veikiausiai šie laidai yra ekranuoti kabelių kanaluose. Norėdami aptikti metalinių kabelių kanalus, naudokite „METAL-SCAN“ režimą.

5 patarimas: sienose esantis metalas (pvz., metalinės atramos) yra elektrinių laukų laidininkas ir todėl gali sukelti trikdžius. Tokiu atveju prietaisą perjunkite i „METAL-SCAN“ režimą, kad galėtumėte aptikti laidus.

6 patarimas: labai svarbi yra pradinė padėtis. Norėdami pasiekti maksimalų jautrį, proceso pradžioje nelaikykite prietaiso netoli elektros laidų, kuriais teka elektros srove.

Nurodymas: aptikus objektus, kurie yra giliai sienoje, gali būti, kad stulpelių skaičius nebus maksimalus.

Giliau nei 40 mm sienoje esantys laidai, priklausomai nuo aplinkybių, gali būti neidentifikuojami.

8 METAL-SCAN: lspėjimas apie įtampa

Nepertraukiamas jspėjamasis signalas apie neekranuotus laidus, vos tik aptikus elektrinį lauka.

Dirbdami netoli elektros laidų, visada išjunkite elektros tiekimą.

9 Backlight

Prietaisas yra su foniniu apšvietimu.

Techniniai duomenys

Matavimo diapazonas AC 110 - 230V, 50 - 60 Hz
Darbinė temperatūra 0°C ... 40°C (32°F ... 104°F)
Sandėliavimo temperatūra -20°C ... 70°C (-4°F ... 158°F)
Elektros maitinimas 1 x 9V alkalinė baterija (6 LR 61 tipo)
Matmenys (P x A x G) 85 mm x 180 mm x 38 mm
Masė (kartu su baterija) 180 g
Matavimo gylis
Tikslinė metalo ieškaJuodųjų / spalvotųjų metalų ieška(„ METAL-SCAN“ režimas)	iki 7,5 cm / iki 5 cm gylio
Tikslinė elektros laidų, kuriais teka elektrossrovė, ieška („ AC-SCAN“ režimas)	iki 4 cm gylio
Elektros laidų, kuriaisneteka elektros srovė, ieška	iki 4 cm gylio

Pasiliekame teisę daryti techninius pakeitimus. 12.2012

ES nuostatos ir utilizavimas

Prietaisas atitinka visus galiojančius standartus, reglamentuojančius laisvą prekių judėjimą ES.

Šis produktas yra elektros prietaisas ir pagal Europos Sajungos Direktyvą del elektros ir elektroninės jrangos atliekų, turi būti surenkamas atskirai ir utilizuojamas aplinką tausojamuoju būdu.

Daugiau saugos ir kitų papildomų nuorodu rasite: www.laserliner.com/info
