Τύπος προϊόντος	Ανιχνευτής δοκών, καλωδίων και μετάλλων
Μάρκα	Laserliner
Μοντέλο	StarFinder Plus
Διαστάσεις (Μ x Υ x Β)	85 mm x 180 mm x 38 mm
Βάρος (με μπαταρία)	163 g
Τροφοδοσία	1 αλκαλική μπαταρία 9V (τύπος 6LR 61)
Λειτουργίες μέτρησης	STUD-SCAN (ξύλινες/μεταλλικές δοκοί), AC-SCAN (καλώδια υπό τάση)
Βάθος ανίχνευσης (STUD-SCAN)	Έως 4 cm
Βάθος ανίχνευσης (AC-SCAN)	Έως 4 cm
Εύρος ανιχνευόμενης τάσης	110-230 V, 50-60 Hz
Οθόνη	LCD με οπίσθιο φωτισμό και βοήθεια χρήστη
Βαθμονόμηση	Αυτόματη και χειροκίνητη
Σήματα	Οπτικά (πράσινο/κόκκινο LED) και ηχητικά
Αυτόματη απενεργοποίηση	Μετά από 30 δευτερόλεπτα αδράνειας
Θερμοκρασία λειτουργίας	0°C έως 40°C
Θερμοκρασία αποθήκευσης	-20°C έως 70°C
Ασφάλεια	Ενσωματωμένος προειδοποιητής τάσης; διακόψτε την τροφοδοσία ρεύματος σε λειτουργία STUD-SCAN κοντά σε ηλεκτρικές γραμμές
Καθαρισμός	Καθαρίστε με ένα μαλακό, στεγνό πανί
Απόρριψη	Ηλεκτρική συσκευή: επιλεκτική συλλογή σύμφωνα με την οδηγία ΑΗΗΕ
Περιεχόμενα συσκευασίας	Ανιχνευτής StarFinder Plus, μπαταρία 9V, εγχειρίδιο χρήσης

Συχνές ερωτήσεις - StarFinder Plus Laserliner

Πώς να βαθμονομήσετε τη συσκευή StarFinder Plus ;

Η αυτόματη βαθμονόμηση γίνεται κατά την ενεργοποίηση ή κατά την αλλαγή λειτουργίας. Για χειροκίνητη βαθμονόμηση, πατήστε το πλήκτρο CAL (5). Στη λειτουργία STUD-SCAN, κρατήστε τη συσκευή στον τοίχο κατά τη διάρκεια της βαθμονόμησης. Περιμένετε την ένδειξη 'CAL OK' πριν ξεκινήσετε τη μέτρηση.

Τι να κάνετε αν η συσκευή εμφανίζει 'ERROR' στη λειτουργία STUD-SCAN ;

Το σφάλμα υποδεικνύει ότι η συσκευή βρίσκεται πάνω από μια δοκό στην αρχή της βαθμονόμησης. Μετακινήστε τη συσκευή μερικά εκατοστά σε ένα σημείο χωρίς δοκό και ξαναρχίστε τη βαθμονόμηση.

Πώς να ανιχνεύσετε ξύλινες ή μεταλλικές δοκούς ;

Επιλέξτε τη λειτουργία STUD-SCAN (κουμπί MODE). Εφαρμόστε τη συσκευή στον τοίχο, βαθμονομήστε (CAL) και στη συνέχεια μετακινήστε την αργά στην επιφάνεια. Το μέσο της δοκού βρίσκεται μεταξύ των δύο οπτικών σημείων αναφοράς. Οι δοκοί συχνά απέχουν 30, 40 ή 60 cm.

Πώς να εντοπίσετε καλώδια υπό τάση ;

Επιλέξτε τη λειτουργία AC-SCAN. Περιμένετε το τέλος της βαθμονόμησης (CAL OK). Μετακινήστε αργά τη συσκευή. Η κόκκινη λυχνία και ένας ηχητικός συναγερμός υποδεικνύουν την παρουσία γραμμής υπό τάση. Για καλύτερη ακρίβεια, εκτελέστε χειροκίνητη βαθμονόμηση κοντά στην τελευταία ανίχνευση.

Ποια μπαταρία να χρησιμοποιήσω για το StarFinder Plus ;

Χρησιμοποιήστε μια αλκαλική μπαταρία 9V τύπου 6LR 61. Ανοίξτε τη θήκη μπαταρίας στο πίσω μέρος της συσκευής και τοποθετήστε την μπαταρία τηρώντας την πολικότητα.

Γιατί η συσκευή δεν ανιχνεύει σωστά σε ορισμένους τοίχους ;

Ορισμένα υλικά μπορεί να επηρεάσουν την ανίχνευση: κεραμικά πλακίδια, παχιά χαλιά, μεταλλικές ταπετσαρίες ή υγροί νωποί τοίχοι. Σε αυτή την περίπτωση, αφήστε να στεγνώσει τουλάχιστον μία εβδομάδα. Οι ανάγλυφες οροφές μπορεί να απαιτούν χρήση της λειτουργίας DeepScan (εάν υπάρχει) ή μια προστατευτική πλάκα.

Τι σημαίνει το μήνυμα 'CAL OK' ;

Το μήνυμα 'CAL OK' υποδεικνύει ότι η βαθμονόμηση έχει ολοκληρωθεί και η συσκευή είναι έτοιμη για μετρήσεις. Μπορείτε τότε να αρχίσετε να μετακινείτε τη συσκευή στην επιφάνεια προς επιθεώρηση.

Ποιο είναι το μέγιστο βάθος ανίχνευσης ;

Το μέγιστο βάθος ανίχνευσης είναι 4 cm για δοκούς (STUD-SCAN) και για καλώδια υπό τάση (AC-SCAN). Τα βαθύτερα αντικείμενα μπορεί να μην ανιχνευθούν ή να εμφανίσουν ατελή ταλάντωση.

Πώς να απενεργοποιήσετε τη συσκευή ;

Κρατήστε πατημένο το πλήκτρο On/Off (4) για περίπου 2 δευτερόλεπτα. Η συσκευή απενεργοποιείται επίσης αυτόματα μετά από 30 δευτερόλεπτα αδράνειας (AutoShutOff).

Ποιες προφυλάξεις ασφαλείας πρέπει να τηρούνται κατά τη χρήση ;

Στη λειτουργία STUD-SCAN, διακόπτετε πάντα την τροφοδοσία ρεύματος εάν εργάζεστε κοντά σε ηλεκτρικές γραμμές. Ο προειδοποιητής τάσης λειτουργεί συνεχώς σε μη προστατευμένες γραμμές. Μη χρησιμοποιείτε τη συσκευή κοντά σε νερό ή σε υγρά περιβάλλοντα. Ακολουθήστε την οδηγία ΑΗΗΕ για απόρριψη.

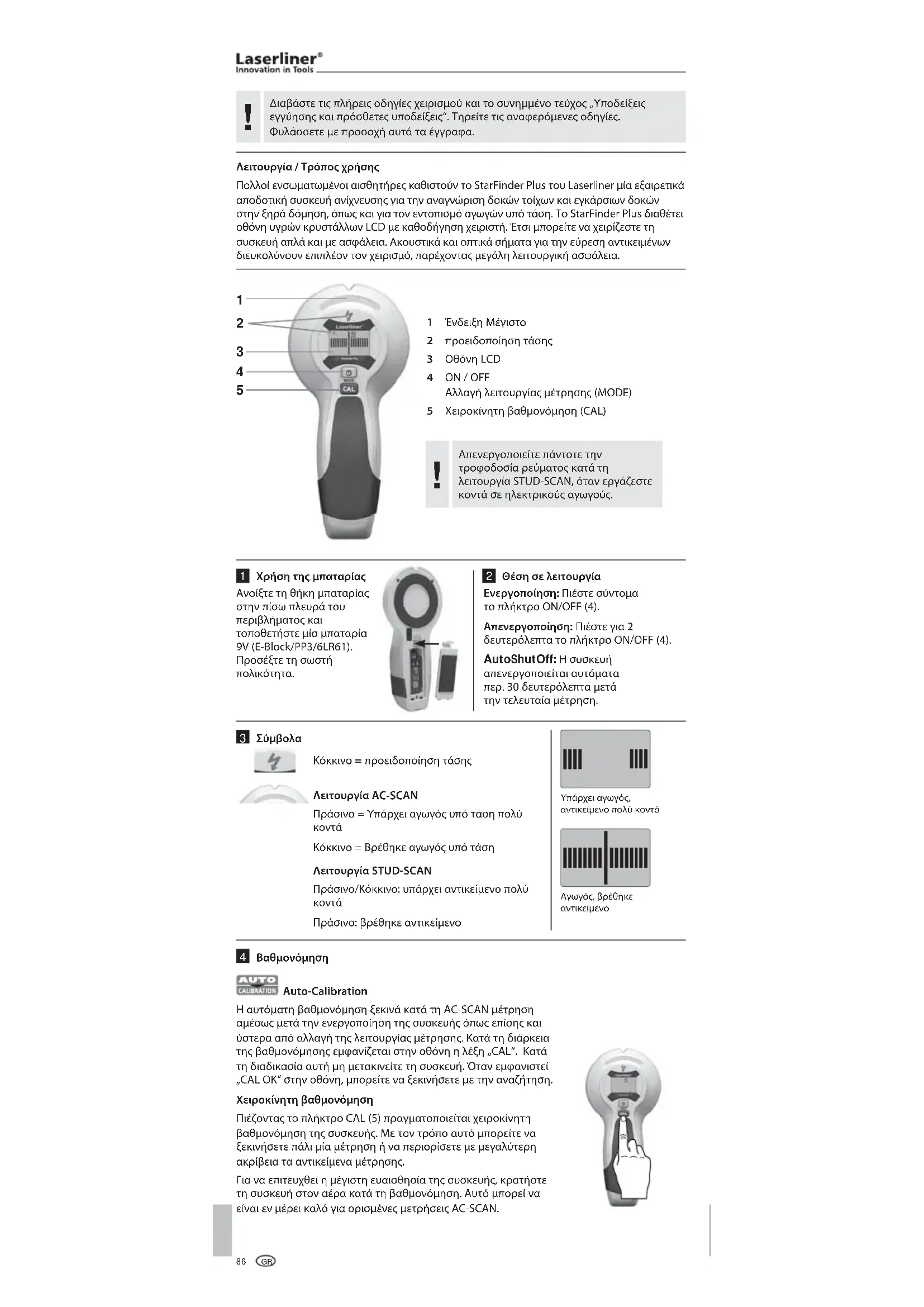

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ StarFinder Plus Laserliner

Διαβάστε τις πλήρεις οδηγίες χειρισμού και το συνημμένο τεύχος „Υποδείξεις εγγύησης και πρόσθετες υποδείξεις“. Τηρείτε τις αναφερόμενες οδηγίες. Φυλάσσετε με προσοχή αυτά τα έγγραφα.

Λειτουργία / Τρόπος χρήσης

Πολλοί ενσωματωμένοι αισθητήρες καθιστούν το StarFinder Plus tou Laserliner μία εξαιρετικά αποδοτική συσκευή ανίχνευσης για την αναγνώριση δοκών τοίχων και εγκάροιων δοκών στην ξηρά δόμηση, όπως και για τον εντοπισμό αγωγών υπό τάση. To StarFinder Plus διαθέτει οθόνη υγρών κρυστάλλων LCD με καθοδήγηση χειριστή. Έτοι μπορείτε να χειρίζεστε τη συσκευή απλά και με ασφάλεια. Ακουστικά και οπτικά σήματα για την εύρεση αντικειμένων διευκολύνουν επιπλέον τον χειρισμό, παρέχοντας μεγάλη λειτουργική ασφάλεια.

1

2

3

4

5

1 Ένδειξη Μέγιστο
2 προειδοποίηση τάσης
3 Oθόνη LCD
4 ON/OFF

Αλλαγή λειτουργίας μέτρησης (MODE)

5 Χειροκίνητη βαθμονόμηση (CAL)

Απενεργοποιείτε πάντοτε την τροφοδοσία ρεύματος κατά τη λειτουργία STUD-SCAN, όταν εργάζεστε κοντά σε ηλεκτρικούς αγωγούς.

1 Χρήση της μπαταρίας

Ανοίξτε τη θήκη μπαταρίας στην πίσω πλευρά του περιβλήματος και τοποθετήστε μία μπαταρία 9V (E-Block/PP3/6LR61). Προσέξτε τη σωστή πολικότητα.

2 Θέση σε λειτουργία

Ενεργοποίηση: Πιέστε σύντομα το πλήκτρο ON/OFF (4).

Απενεργοποίηση: Πιέστε για 2 δευτερόλεπτα το πλήκτρο ON/OFF (4).

AutoShutOff: Η συσκευή απενεργοποιείται αυτόματα περ. 30 δευτερόλεπτα μετά την τελευταία μέτρηση.

3 Σύμβολα

Κόκκινο = προειδοποίηση τάσης

Λειτουργία AC-SCAN

Πράσινο = Υπάρχει αγωγός υπό τάση πολύ κοντά

Κόκκινο = Βρέθηκε αγωγός υπό τάση

Λειτουργία STUD-SCAN

Πράσινο/Κόκκινο: υπάρχει αντικείμενο πολύ κοντά

Πράσινο: βρέθηκε αντικείμενο

Υπάρχει αγωγός, αντικείμενο πολύ κοντά

Αγωγός, βρέθηκε αντικείμενο

4 Βαθμονόμηση

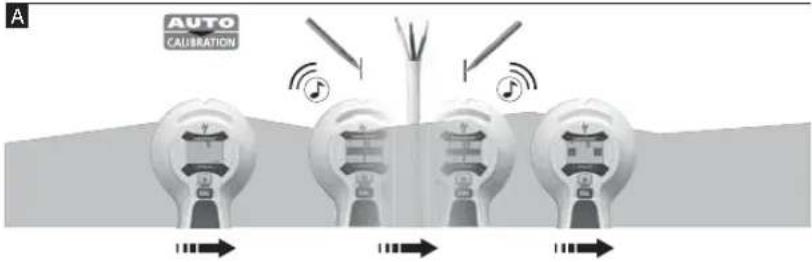

AUTO CALIBRATION

Auto-Calibration

Η αυτόματη βαθμονόμηση ξεκινά κατά τη AC-SCAN μέτρηση αμέσως μετά την ενεργοποίηση της συσκευής όπως επίσης και ύωστερα από αλλαγή της λειτουργίας μέτρησης. Κατά τη διάρκεια της βαθμονόμησης εμφανίζεται στην οθόνη η λέξη „CAL“. Κατά τη διαδικασία αυτή μη μετακινείτε τη συσκευή. Όταν εμφανιστεί „CAL OK“ στην οθόνη, μπορείτε να ξεκινήσετε με την αναζήτηση.

Χειροκίνητη βαθμονόμηση

Πιέζοντας το πλήκτρο CAL (5) πραγματοποιείται χειροκίνητη βαθμονόμηση της συσκευής. Με τον τρόπο αυτό μπορείτε να ξεκινήσετε πάλι μία μέτρηση ή να περιορίσετε με μεγαλύτερη ακρίβεια τα αντικείμενα μέτρησης.

Για να επιτευχθεί η μέγιστη ευαισθησία της συσκευής, κρατήστε τη συσκευή στον αέρα κατά τη βαθμονόμηση. Αυτό μπορεί να είναι εν μέρει καλό για ορισμένες μετρήσεις AC-SCAN.

Η συσκευή και ο τοίχος πρέπει να βρίσκονται σε επαφή κατά τη διάρκεια της βαθμονόμησης στην κατάσταση λειτουργίας STUD-SCAN καθώς επίσης και σε όλη τη διάρκεια των μετρήσεων. Επίσης θα πρέπει το χέρι σας να βρίσκεται επάνω στη συσκευή.

5 Επιλογή λειτουργίας μέτρησης

Πιέστε σύντομα το πλήκτρο κατάστασης λειτουργίας (4).

AC-SCAN (Εντοπισμός ρευματοφόρων αγωγών άμεσα κάτω από μη μεταλλικές επενδύσεις)

STUD-SCAN (Αναγνώριση δοκών τοίχων και εγκάρσιων δοκών από ξύλο και μέταλλο σε ξηρά δόμηση κάτω από μη μεταλλικές επενδύσεις)

Αναγνώριση δοκών τοίχων και εγκάρσιων δοκών από ξύλο και μέταλλο σε ξηρά δόμηση π.χ.κάτω από γυψοσανίδες, ξύλινα πάνελ ή άλλες μη μεταλλικές επενδύσεις.

• Επιλέξτε STUD-SCAN (πλήκτρο 4)
• ON WALL: Τοποθετήστε τη συσκευή στον τοίχο.
• PRESS CAL: Πιέστε το πλήκτρο βαθμονόμησης (5) και περιμένετε μέχρι να ολοκληρωθεί η βαθμονόμηση: CAL OK

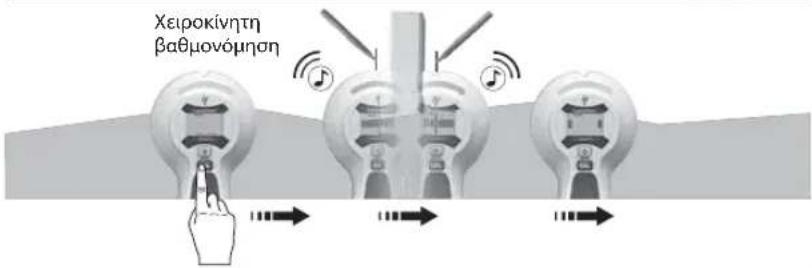

• MOVE: Κινήστε τη συσκευή αργά πάνω από την επιφάνεια.

Συμβουλή 1: Μεταξύ των δύο σημαδιών είναι το μέσον της δοκού.

Συμβουλή 2: Προσέξτε την αρχική θέση: Τοποθετήστε τη συσκευή σε ένα σημείο, πίσω από το οποίο δεν υπάρχει δοκός. Διαφορετικά θα εμφανιστεί ένα σφάλμα (ERROR). Αντιμετώπιση σφάλματος: Μετακινήστε τη συσκευή μερικά εκατοστά πέρα από το τρέχον σημείο και ξεκινήστε ξανά τη μέτρηση.

Συμβουλή 3: Προς αποτροπή βλαβών κατά τη διάρκεια της διαδικασίας ανίχνευσης κρατάτε το ελεύθερο χέρι σας ή λοιπά αντικείμενα τουλάχιστον 15 cm μακριά από τη συσκευή StarFinder Plus.

Συμβουλή 4: To StarFinder Plus ανιχνεύει μόνο το εξωτερικό άκρο διπλών δοκών, οι οποίες είναι ενδεχ. τοποθετημένες γύρω από πόρτες, παράθυρα και γωνίες.

Συμβουλή 5: Βεβαιωθείτε ότι έχει όντως ανιχνευθεί μία δοκός. Ελέγξτε εάν υπάρχουν άλλες δοκοί και στις δύο πλευρές σε ίσες αποστάσεις, κατά κανόνα ανά 30, 40 ή 60 cm. Ελέγξτε επιπρόσθετα σε περισσότερα σημεία άμεσα από πάνω και από κάτω από το πρώτο σημείο που ανιχνεύθηκε, για το αν πρόκειται για μία δοκό.

Συμβουλή 6: Σαγρέ οροφές: Η οροφή πρέπει να καλύπτεται με ένα προστατευτικό χαρτόνι. Εδώ χρησιμοποιήστε τη λειτουργία DeepScan.

Υπόδειξη: Σε αντικείμενα που βρίσκονται σε μεγάλο βάθος μέσα στον τοίχο μπορεί η ένδειξη να είναι ασθενής.

Εάν υπάρχουν ηλεκτρικοί αγωγοί, μεταλλικοί ή πλαστικοί σωλήνες κοντά σε μία γυψοσανίδα ή την αγγίζουν, αυτά θα αναγνωριστούν υπό ορισμένες προϋποθέσεις από το StarFinder Plus ως δοκοί.

Ιδιαιτερότητες σε διάφορα υλικά

Λόγω των επόμενων υλικών ενδέχεται να μην ανιχνευθούν ξύλινες δοκοί:

• Πλακάκια δαπέδου από κεραμικό
• Χαλάκια με επενδεδυμένη πίσω πλευρά
• Ταπέτα με μεταλλικές ίνες ή μεταλλική μεμβράνη
• Фрезкоβαμμένοι, υγροί τοίχοι. Autoí πρέπει να στεγνώσουν για τουλάχιστον μία εβδομάδα.

7 Métrpηση AC-SCAN

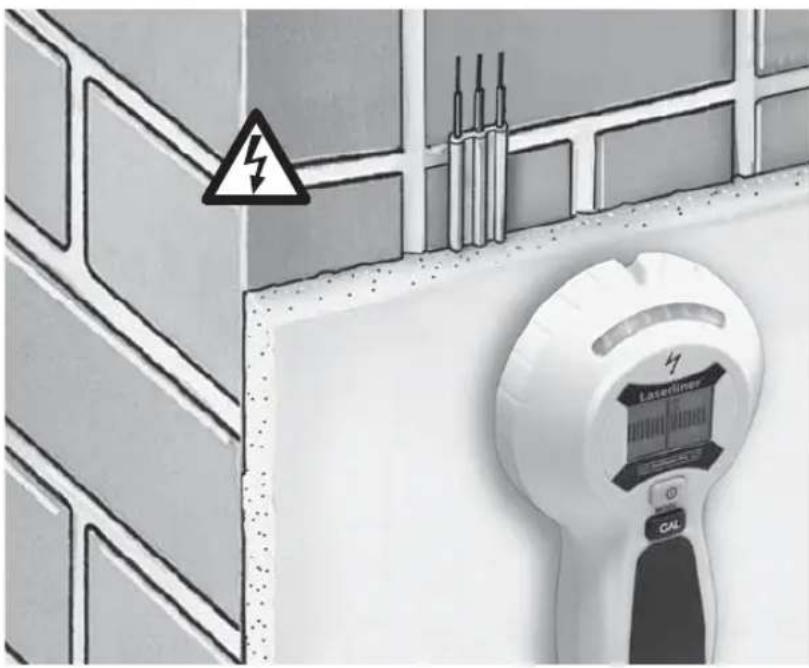

Αναγνώριση ρευματοφόρων αγωγών άμεσα κάτω από το επίχρισμα ή κάτω από ξύλινες και λοιπές μη μεταλλικές επενδύσεις. Οι ρευματοφόροι αγωγοί δεν αναγνωρίζονται σε τοίχους ξηράς δόμησης με μεταλλικά προφίλ στερέωσης γυψοσανίδων.

• Επιλέξτε AC-SCAN (πλήκτρο 4).
• Μόλις αλλάξει το CAL σε CAL OK μπορείτε να μετακινήσετε τη συσκευή.
• MOVE: Κινήστε τη συσκευή αργά πάνω από την επιφάνεια.

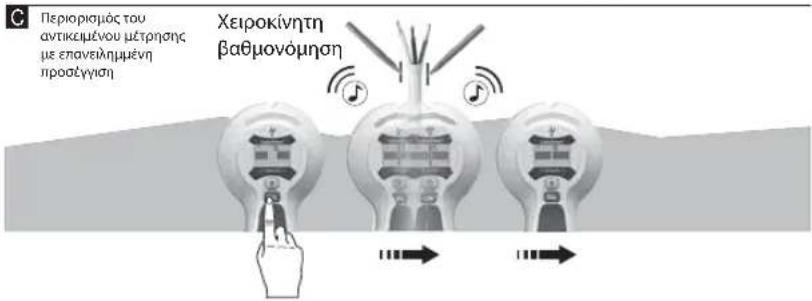

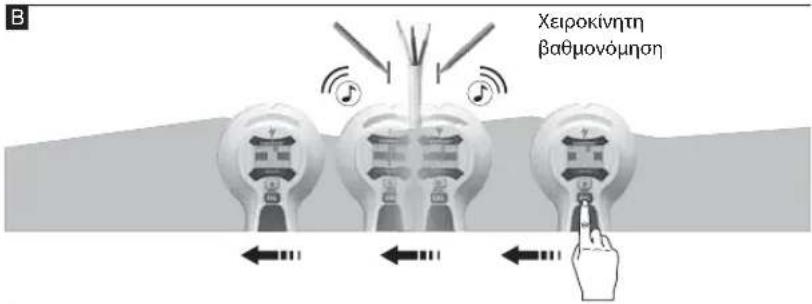

Συμβουλή 1: Η χειροκίνητη βαθμονόμηση θα πρέπει να εκτελείται κοντά στη θέση που βρέθηκε τελευταία, βλ. γραφική απεικόνιση Β/С. Επαναλάβετε τη διαδικασία αν χρειαστεί.

Συμβουλή 2: Λόγω στατικού φορτίου, είναι δυνατό υπό συνθήκες να ανιχνευθούν ηλεκτρικά πεδία πλευρικά της πραγματικής θέσης αγωγών. Μεταβιβάζετε αυτό το φορτίο, ακουμπώντας το ελεύθερο χέρι σας στον τοίχο.

Συμβουλή 3: Εργάζεστε αργά, καθώς η τριβή ενδέχεται να δημιουργήσει φορτίο παρεμβολής.

Συμβουλή 4: Εάν υποθέτετε ότι υπάρχουν αγωγοί αλλά δεν βρίσκετε κανέναν, autoí ενδέχεται να είναι θωρακισμένοι σε κανάλια καλωδίων. Χρησιμοποιήστε το STUD-SCAN, για να εντοπίσετε μεταλλικά κανάλια καλωδίων.

Συμβουλή 5: Το μέταλλο στους τοίχους (π.χ. μεταλλικά προφίλ στερέωσης γυψοσανίδων) μεταφέρει ηλεκτρικά πεδία και παράγει έτσι παρασιτικές τριβές. Σε αυτή την περίπτωση αλλάξτε σε λειτουργία STUD-SCAN, προκειμένου να βρείτε τον αγωγό.

Συμβουλή 6: Σημαντική είναι η αρχική θέση: Προκειμένου να επιτευχθεί η μέγιστη ευαισθησία, ξεκινήστε τη διαδικασία τοποθετώντας τη συσκευή μακριά από τους ρευματοφόρους αγωγούς.

Υπόδειξη: Σε αντικείμενα που βρίσκονται σε μεγάλο βάθος μέσα στον τοίχο μπορεί η ένδειξη να είναι ασθενής.

Αγωγοί, που έχουν τοποθετηθεί σε βάθος μεγαλύτερο των 40 mm, πιθανόν να μην μπορούν να ανιχνευτούν.

8 STUD-SCAN: προειδοποίηση τάσης

Μόνιμη προειδοποίηση τάσης σε μη θωρακισμένους αγωγούς μόλις αναγνωριστεί ένα ηλεκτρικό πεδίο.

9 Backlight

Η συσκευή διαθέτει φωτισμό φόντου.

Τεχνικά χαρακτηριστικά
Περιοχή μέτρησης AC 110 - 230V, 50 - 60 Hz
Θερμοκρασία λειτουργίας 0°C ... 40°C (32°F ...	104°F)
Θερμοκρασία αποθήκης -20°C ... 70°C (-4°F ...	158°F)
Παροχή ρεύματος 1 x 9V alkalikή μπαταρία	(τύπος 6LR 61)
Διαστάσεις (Π x Y x B) 85 mm x 180 mm x 38	mm
Βάρος (με μπαταρίες) 163 g
βάθος μέτρησης
Εντοπισμός δοκών ξύλο / μέταλλο (STUD-SCAN)	Έως 4 cm βάθος
Στοχευμένος εντοπισμός ηλεκτροφόρων αγωγών ρεύματος (AC-SCAN)	Έως 4 cm βάθος

Με επιφύλαξη τεχνικών αλλαγών. 10.2012

Κανονισμοί ΕΕ και απόρριψη

Η συσκευή πληροί όλα τα αναγκαία πρότυπα για την ελεύθερη κυκλοφορία προϊόντων εντός της ΕΕ.

Το παρόν προϊόν είναι μία ηλεκτρική συσκευή και πρέπει να συλλέγεται ξεχωριστά και να απορρίπεται σύμφωνα με την ευρωπαϊκή Οδηγία περί Ηλεκτρικών και ηλεκτρονικών παλιών συσκευών.

Περαιτέρω υποδείξεις ασφαλείας και πρόσθετες υποδείξεις στην ιστοσελίδα: www.laserliner.com/info

SERVICE

Umarex GmbH & Co. KG

- Laserliner -
