ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ GAS 50 M Professional BOSCH

Ελληνικά ...... Σελίδα 68

Türkçe. Sayfa 74

Polski ...... Strona 80

Česky ...... Strana 86

Slovensky.... Strana 92

Magyar .... Oldal 97

Υποδείξεις ασφαλείας

Διαβάστε όλες τις υποδείξεις ασφαλείας και τις οδηγίες. Αμέλειες κατά την τήρηση των υποδείξεων ασφαλείας και των οδηγιών μπορεί να προκαλέσουν ηλεκτροπληξία, πυρκαγιά ή/και σοβαρούς τραυματισμούς.

Διαφυλάξτε καλά αυτές τις οδηγίες.

▶Αυτός ο αναρροφητήρας δεν προβλέπεται για χρήση από παιδιά και άτομα με περιορισμένες φυσικές, αισθητήριες ή διανοητικές ικανότητες ή με έλλειψη εμπειρίας και ανεπαρκείς γνώσεις. Αυτός ο απορροφητήρας μπορεί να χρησιμοποιηθεί από παιδιά από 8 ετών και πάνω καθώς και από άτομα με περιορισμένες φυσικές, αισθητήριες ή διανοητικές ικανότητες ή με έλλειψη εμπειρίας και ανεπαρκείς γνωσεις, όταν επιβλέπονται από ένα υπεύθυνο για την ασφάλειά τους άτομο ή έχουν από αυτό καθοδηγηθεί σχετικά με την ασφαλή εργασία με τον απορροφητήρα και τους συνυφασμένους με αυτή κινδύνους. Διαφορετικά υπάρχει ο κίνδυνος λανθασμένου χειρισμού και τραυματισμού.

▶ Na επιτηρείτε τα παιδιά. Έτσι εξασφαλίζετε ότι τα παιδιά δεν θα παιξουν με τον απορροφητήρα.
▶ Δεν επιτρέπεται ο καθαρισμός και η συντήρηση του απορροφητήρα από παιδιά όταν αυτά δεν βρίσκονται υπό επιτήρηση.
▶ Na μην απορροφήσετε ποτέ αμιαντούχα υλικά. Το αμίαντο θεωρείται σαν καρκινογόνο υλικό.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Na χρησιμοποιείτε τον απορο- φητήρα μόνο όταν έχετε ενημε-

ρωθεί για τη χρήση του καθώς και για τα υπό αναρρόφηση υλικά και τον τρόπο της απόσυρσής των. Ο επιμελής κατατοπισμός μειώνει τον κίνδυνο εσφαλμένου χειρισμού και τραυματισμών.

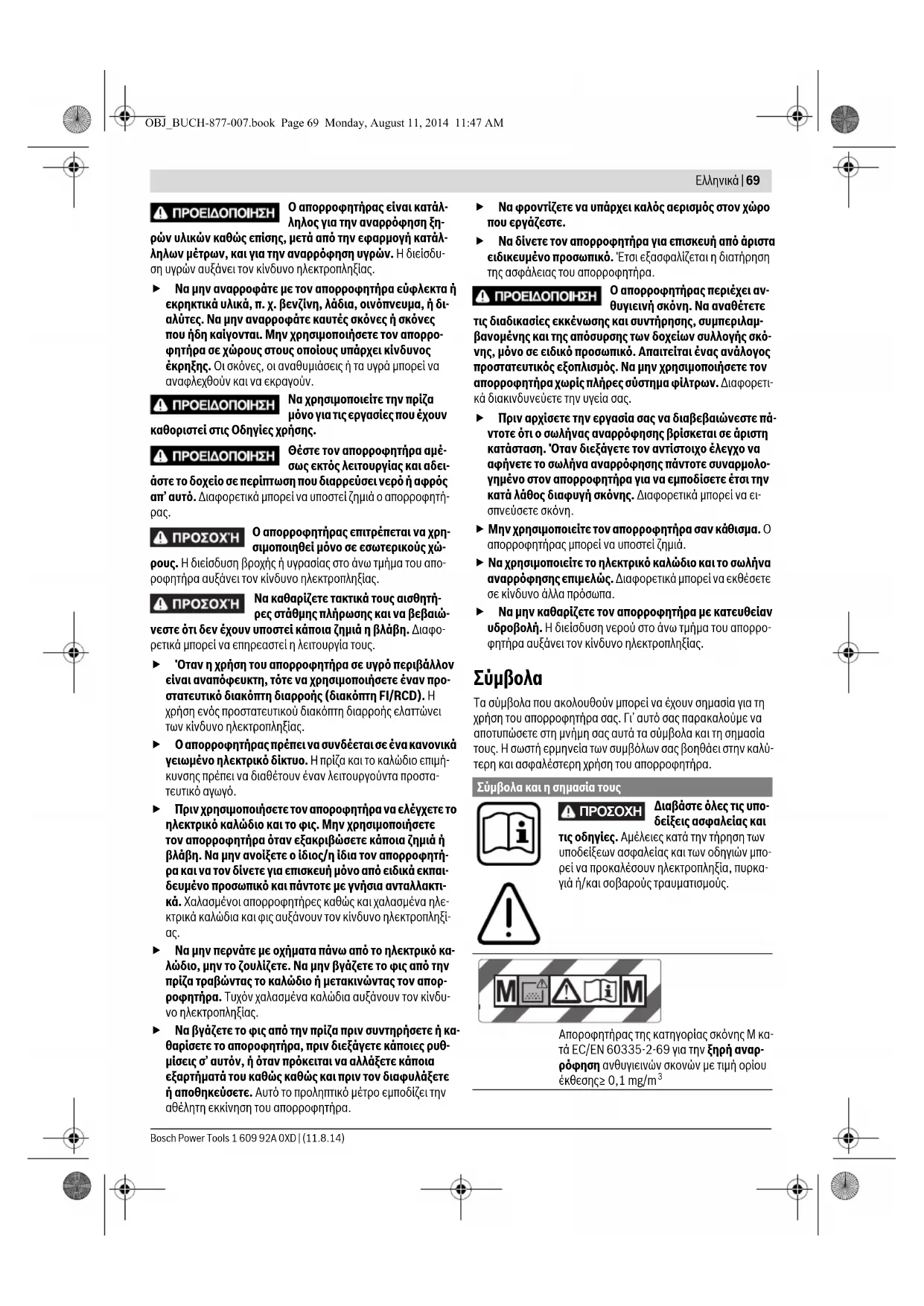

Ελληνικά | 69

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Ο απορροφητήρας είναι κατάλ- ληλος για την αναρρόφηση ξη- ρών υλικών καθώς επίσης, μετά από την εφαρμογή κατάλληλων μέτρων, και για την αναρρόφηση υγρών. Η διείσδυση υγρών αυξάνει τον κίνδυνο ηλεκτροπληξίας.

Na μην αναρροφάτε με τον απορροφητήρα εύφλεκτα ή εκρηκτικά υλικά, π. χ. βενζίνη, λάδια, οινόπνευμα, ή διαλύτες. Να μην αναρροφάτε καυτές σκόνες ή σκόνες που ήδη καιγονται. Μην χρησιμοποιήσετε τον απορροφητήρα σε χώρους στους οποίους υπάρχει κίνδυνος έκρηξης. Οι σκόνες, οι αναθυμιάσεις ή τα υγρά μπορεί να αναφλεχθούν και να εκραγούν.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Na χρησιμοποιείτε την πρίζα μόνο για τις εργασίες που έχουν

καθοριστεί στις Οδηγίες χρήσης.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Θέστε τον απορροφητήρα αμέσως εκτός λειτουργίας και αδει- άστε το δοχείο σε περίπτωση που διαρρεύσει νερό ή αφρός απ' autò. Διαφορετικά μπορεί να υποστεί ζημιά ο απορροφητή- ρας.

⚠️ ΠΡΟΣΟΧΗ

Ο απορροφητήρας επιτρέπεται να χρησιμοποιηθεί μόνο σε εσωτερικούς χώ- ρους. Η διείσδυση βροχής ή υγρασίας στο άνω τμήμα του απο- ροφητήρα αυξάνει τον κίνδυνο ηλεκτροπληξίας.

⚠️ ΠΡΟΣΟΧΗ

Na καθαρίζετε τακτικά τους αισθητή- ρες στάθμης πλήρωσης και να βεβαιώ- νεστε ότι δεν έχουν υποστεί κάποια ζημιά η βλάβη. Διαφορετικά μπορεί να επηρεαστεί η λειτουργία τους.

'Отав η χρήση του απορροφητήρα σε υγρό περιβάλλον είναι αναπόφευκτη, τότε να χρησιμοποιήσετε έναν προστατευτικό διακόπτη διαρροής (διακόπτη FI/RCD). Η χρήση ενός προστατευτικού διακόπτη διαρροής ελαττώνει των κίνδυνο ηλεκτροπληξίας.
Ο απορροφητήρας πρέπει να συνδέεται σε ένα κανονικά γειωμένο ηλεκτρικό δίκτυο. Η πρίζα και το καλώδιο επιψή-κυνοης πρέπει να διαθέτουν έναν λειτουργούντα προστα-τευτικό αγωγό.
▶ Πριν χρησιμοποιήσετε τον αποροφητήρα να ελέγχετε το ηλεκτρικό καλώδιο και το φις. Μην χρησιμοποιήσετε τον αποροφητήρα όταν εξακριβώσετε κάποια ζημιά ή βλάβη. Να μην ανοϊξετε ο ίδιος/η ίδια τον αποροφητήρα και να τον δίνετε για επισκευή μόνο από ειδικά εκπαιδευμένο προσωπικό και πάντοτε με γνήσια ανταλλακτικά. Χαλασμένοι αποροφητήρες καθώς και χαλασμένα ηλεκτρικά καλώδια και φις αυξάνουν τον κίνδυνο ηλεκτροπληξίας.
Na μην περνάτε με οχήματα πάνω από το ηλεκτρικό κα- λώδιο, μην το ζουλίζετε. Na μην βγάζετε το φις από την πρίζα τραβώντας το καλώδιο ή μετακινώντας τον απορ- ροφητήρα. Τυχόν χαλασμένα καλώδια αυξάνουν τον κίνδυ- νο ηλεκτροπληξίας.
Na βγάζετε το φις από την πρίζα πριν συντηρήσετε ή καθαρίσετε το αποροφητήρα, πριν διεξάγετε κάποιες ρυθμίσεις σ' αυτόν, ή όταν πρόκειται να αλλάξετε κάποια εξαρτήματά του καθώς καθώς και πριν τον διαφυλάξετε ή αποθηκεύσετε. Αυτό το προληπτικό μέτρο εμποδίζει την αθέλητη εκκίνηση του απορροφητήρα.

▶ Να φροντίζετε να υπάρχει καλός αερισμός στον χώρο που εργάζεστε.
▶ Na δίνετε τον απορροφητήρα για επισκευή από άριστα ειδικευμένο προσωπικό. Έται εξασφαλίζεται η διατήρηση της ασφάλειας του απορροφητήρα.

⚠️ ПРОЕІДОПОІНЗН

Ο απορροφητήρας περιέχει αν- θυγιεινή σκόνη. Να αναθέτετε τις διαδικασίες εκκένωσης και συντήρησης, συμπεριλαμβανομένης και της απόσυρσης των δοχείων συλλογής σκόνης, μόνο σε ειδικό προσωπικό. Απαιτείται ένας ανάλογος προστατευτικός εξοπλισμός. Να μην χρησιμοποιήσετε τον απορροφητήρα χωρίς πλήρες σύστημα φίλτρων. Διαφορετικά διακινδυνεύετε την υγεία σας.

▶ Πριν αρχίσετε την εργασία σας να διαβεβαιώνεστε πάντοτε ότι ο σωλήνας αναρρόφησης βρίσκεται σε άριστη κατάσταση. Ίσταν διεξάγετε τον αντίστοιχο έλεγχο να αφήνετε το σωλήνα αναρρόφησης πάντοτε συναρμολογημένο στον απορροφητήρα για να εμποδίσετε έτσι την κατά λάθος διαφυγή σκόνης. Διαφορετικά μπορεί να εισπνεύσετε σκόνη.
▶ Μην χρησιμοποιείτε τον απορροφητήρα σαν κάθισμα. Ο απορροφητήρας μπορεί να υποστεί ζημιά.
▶ Na χρησιμοποιείτε το ηλεκτρικό καλώδιο και το σωλήνα αναρρόφησης επιψελώς. Διαφορετικά μπορεί να εκθέσετε σε κίνδυνο άλλα πρόσωπα.
▶ Να μην καθαρίζετε τον απορροφητήρα με κατευθείαν υδροβολή. Η διείσδυση νερού στο άνω τμήμα του απορροφητήρα αυξάνει τον κίνδυνο ηλεκτροπληξίας.

Σύμβολα

Τα σύμβολα που ακολουθούν μπορεί να έχουν σημασία για τη χρήση του απορροφητήρα σας. Γι' αυτό σας παρακαλούμε να αποτυπώσετε στη μνήμη σας αυτά τα σύμβολα και τη σημασία τους. Η σωστή ερμηνεία των συμβόλων σας βοηθάει στην καλύτερη και ασφαλέστερη χρήση του απορροφητήρα.

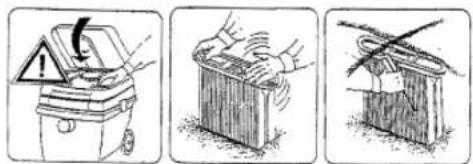

Σύμβολα και η σημασία τους

ПРОЗОХН

Διαβάστε όλες τις υπο- δείξεις ασφαλείας και

τις οδηγίες. Αμέλειες κατά την τήρηση των υποδείξεων ασφαλείας και των οδηγιών μπορεί να προκαλέσουν ηλεκτροπληξία, πυρκαγιά ή/και σοβαρούς τραυματισμούς.

M M

Αποροφητήρας της κατηγορίας σκόνης Μ κατά EC/EN 60335-2-69 για την ξηρή αναρρόφηση ανθυγιεινών σκονών με τιμή ορίου έκθεσης ≥ 0,1 mg/m³

70 | Ελληνικά

Σύμβολα και η σημασία τους

Ανασηκώστε και συγκρατήστε το άνω τμήμα 3 του απορροφητήρα. Πιάστε το πτυχωτό φίλτρο 18 από το περιλαίμιο και αφαιρέστε το τραβώντας το προς τα επάνω.

Περιγραφή του προϊόντος και της ισχύ- ος του

Παρακαλούμε ανοίξτε τη διπλωμένη σελίδα με την απεικόνιση του απορροφητήρα κι αφήστε την ανοιχτή όσο θα διαβάζετε τις οδηγίες χειρισμού.

Χρήση σύμφωνα με τον προορισμό

Η συσκευή προορίζεται για τη συλλογή, την απορρόφηση, την προώθηση και το διαχωρισμό πριονιδιών καθώς και μη εύφλεκτων, ξηρών σκονών, μη εύφλεκτων υγρών και ενός μίγματος από νερό και αέρα. Ο απορροφητήρας ελέγχθηκε σύμφωνα με την τεχνολογία καταπολέμησης της σκόνης και ανταποκρίνεται στην κατηγορία σκόνης Μ. Είναι κατάλληλο για τις αυξημένες απαιτήσεις της επαγγελματικής χρήσης, π. χ. στη βιοτεχνία, στη βιομηχανία και στα συνεργεία.

Na χρησιμοποιείτε τον απορροφητήρα μόνο όταν είσαστε σε θέση να αξιολογήσετε σωστά και χωρίς περιορισμούς όλες του τις λειτουργίες ή όταν έχετε λάβει σχετικές οδηγίες.

Απεικονιζόμενα στοιχεία

Η απαρίθμηση των απεικονιζόμενων στοιχείων αναφέρεται στην απεικόνιση του απορροφητήρα στη σελίδα γραφικών.

1 Συγκρατήρας καλωδίου

2 Χειρολαβή

3 Άνω τμήμα απορροφητήρα

4 Προειδοποιητική λυχνία

5 Ρυθμιστής αέρος

6 Διακόπτης επιλογής τρόπου λειτουργίας

7 Πρίζα για ηλεκτρικό εργαλείο

8 Σύρτης

9 Υποδοχή σωλήνα

10 Σωλήνας αναρρόφησης

11 Δοχείο

12 Φρένο τροχών

13 Ασφάλεια για το επάνω τμήμα του απορροφητήρα

14 Χώρος αποθήκευσης εξαρτημάτων

15 Γάντζος για λαβή οδήγησης

16 Λαβή οδήγησης

17 Σάκος σκόνης

18 Πτυχωτό φίλτρο

19 Φίλτρο προστασίας κινητήρα

20 Αισθητήρες στάθμης πλήρωσης

*Εξαρτήματα που απεικονίζονται ή περιγράφονται δεν περιέχονται στη στάνταρ συσκευασία. Για τον πλήρη κατάλογο εξαρτημάτων κοίτα το πρόγραμμα εξαρτημάτων.

Τεχνικά χαρακτηριστικά

Απορροφητήρας «ξύλου» GAS 50 M
Αριθμός ευρετηρίου		0 601 988 1..
Ονομαστική ισχύς	W	1
Συχνότητα	Hz 50/60
Χωρητικότητα δοχείου (μικτή)	I	50
Καθαρή χωρητικότητα	I	43
Χωρητικότητα σάκου σκόνης	I	21
μέγιστη υποπίεση*	hPa 225
μέγιστος όγκος αέρα*	m3/h 140
Αναρροφητική ικανότητα	W	316
Επιφάνεια πτυχωτού φίλτρου	cm2	8600
Κατηγορίας σκόνης		M
Βάρος σύμφωνα μεEPTA-Procedure 01/2003	kg 17,3
Κατηγορία μόνωσης		+/
Βαθμός προστασίας		IP 24

'Εκθεση IFA αριθ.

201122735/1110

* μέτρηση με σωλήνα αναρρόφησης ∅ 35 mm καιμήκος 5 m

Τα στοιχεία ισχύουν για ονομαστικές τάσεις [U] 230 V. Υπό χαμηλότερες τάσεις και σε εκδόσεις είδικές για τις διάφορες χώρες τα στοιχεία αυτό μπορεί να διαφέρουν.

Δήλωση συμβατότητας

Δηλώνουμε με αποκλειστική μας ευθύνη, ότι το προϊόν που περιγράφεται στα «Τεχνικά χαρακτηριστικά» αντιστοιχεί σε όλες τις σχετικές διατάξεις των οδηγιών 2011/65/ΕΕ, 2014/30/ΕΕ, 2006/42/ΕΚ συμπεριλαμβανομένων των αλλαγών τους και ταυτίζεται με τα ακόλουθα πρότυπα: EN 60335-1, EN 60335-2-69

Τεχνικός φάκελος (2006/42/EK) από:

Robert Bosch GmbH, PT/ETM9,

70764 Leinfelden-Echterdingen, GERMANY

Henk Becker

Helmut Heinzelmann

Πληροφορία για το θόρυβο

Τιμές εκπομπής θορύβου, υπολογισμένες κατά EN 60335-2-69.

Η χαρακτηριστική στάθμη ακουστικής πίεσης του ηλεκτρικού εργαλείου εξακριβώθηκε σύμφωνα με την καμπύλη Α και είναι μικρότερη από 70 dB(A). Ανασφάλεια K = 3 dB.

Η στάθμη θορύβου κατά την εργασία μπορεί να ξεπεράσει τα 80 dB(A).

Φοράτε ωτασπίδες!

Συναρμολόγηση

▶ Na βγάζετε το φις από την πρίζα πριν διεξάγετε κάποια εργασία στον ίδιο τον απορροφητήρα.

Συναρμολόγηση της λαβής οδήγησης

Το καροτσάκι έχει κατασκευαστεί κατά τέτοιο τρόπο, ώστε ο απορροφητήρας να μπορεί να τραβιέται ευκολότερα με τη βοήθεια της λαβής οδήγησης 16. Για να τον τραβήξετε πρέπει να τον πιάσετε και με τα δυο σας χέρια από τη λαβή οδήγησης 16.

Τοποθετήστε τη λαβή οδήγησης 16 στα δυο ανοίγματα του δοχείου 11. Περάστε τους δυο γάντζους 15 μέσα στις αντίστοιχες τρύπες της λαβής οδήγησης 16 και ακολούθως κλείστε τους γάντζους 15.

Οι τροχοί είναι εξοπλισμένοι με φρένα τροχών 12. Για να τους ακινητοποιήσετε πατήστε το φρένο τροχών 12 προς τα κάτω.

Αντικατάσταση/Τοποθέτηση του σάκου σκόνης (βλέπε εικόνα Α)

• Ανοίξτε τις ασφάλειες 13 και αφαιρέστε το επάνω τμήμα του απορροφητήρα 3.
• Βγάλτε το γεμάτο σάκο σκόνης 17 από τη φλάντζα σύνδεσης τραβώντας τον προς τα κάτω. Κλείστε το στόμιο του σάκου σκόνης διπλώνοντας το καπάκι. Αφαιρέστε τώρα το κλειστό σάκο σκόνης από τον απορροφητήρα.
• Περάστε το νέο σάκο σκόνης 17 επάνω στη φλάντζα σύνδεσης του απορροφητήρα. Βεβαιωθείτε ότι ο σάκος σκόνης 17 ακουμπάει σε όλο του το μήκος στο εσωτερικό τοίχωμα του δοχείου 11. Τοποθετήστε το επάνω τμήμα 3 του απορροφητήρα.
• Κλείστε τις ασφάλειες 13.

Για τη στεγνή αναρρόφηση θα πρέπει να χρησιμοποιείτε το σάκο σκόνης 17. Όταν χρησιμοποιείτε το σάκο σκόνης 17 το πτυχωτό φίλτρο 18 παραμένει για περισσότερο χρόνο καθαρό, η ισχύς αναρρόφησης διατηρείται επίσης για περισσότερο χρόνο ενώ ταυτόχρονα διευκολύνεται η απόσυρση της σκόνης.

Σε περίπτωση που δεν αναρροφώνται υλικά με τιμή ορίου έκθεσης ≥ 1 mg/m³ (σύμφωνα με την κατηγορία L), τότε μπορείτε να αναρροφήσετε κατευθείαν στο δοχείο.

'Отан κατά τη διάρκεια της λειτουργίας IS [λειτουργία βιομηχανικού απορροφητήρα] αναβοσβήνει η προειδοποιητική λυχνία 4 και/ή κατά τη διάρκεια της λειτουργίας ENT (απλή αναρρόφηση σκόνης) ηχεί το ακουστικό σήμα, τότε πρέπει να καθαριστούν τα πτυχωτά φίλτρα 18. Γι' αυτό θέστε το διακόπη επιλογής τρόπου λειτουργίας 6 στο σύμβολο Ηλεκτρομαγνητικός καθαρισμός φίλτρων. Τα πτυχωτά φίλτρα καθαρίζονται τώρα για 10 δευτερόλεπτα περίπου.

Σε περίπτωση που η προειδοποιητική λυχνία 4 συνεχίζει να αναβοσβήνει και/ή το ακουστικό σήμα συνεχίζει να ηχεί, τότε πρέπει να αντικατασταθεί ο σάκος σκόνης 17.

'Отав η προειδοποιητική λυχνία 4 εξακολουθεί να αναβοσβήνει και/ή το ακουστικό σήμα συνεχίζει να ηχεί, τότε ο απορροφητήρας πρέπει να ελεγχθεί όπως περιγράφεται στο κεφάλαιο «Βλάβες».

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Ο απορροφητήρας περιέχει αν- θυγιεινή σκόνη. Να αναθέτετε

τις διαδικασίες εκκένωσης και συντήρησης, συμπεριλαμβανομένης και της απόσυρσης των δοχείων συλλογής σκόνης, μόνο σε ειδικό προσωπικό. Απαιτείται ένας ανάλογος προστατευτικός εξοπλισμός. Να μην χρησιμοποιήσετε τον απορροφητήρα χωρίς πλήρες σύστημα φίλτρων. Διαφορετικά διακινδυνεύετε την υγεία σας.

Συναρμολόγηση του σωλήνα αναρρόφησης (βλέπε εικόνα Α)

Περάστε το σωλήνα αναρρόφησης 10 στην υποδοχή σωλήνα 9 και γυρίστε τον τέρμα με ωρολογιακή φορά μέχρι να ασφαλίσει. Συνδέστε μεταξύ τους τους σωλήνες αναρρόφησης.

Υπόδειξη: Η Bosch προτείνει τη χρήση σωλήνων στατικής διαρροής με διατομή σωλήνα 19 mm ή 35 mm.

Λειτουργία

Εκκίνηση

Na προσέχετε την τάση δικτύου! Η τάση της πηγής ρεύματος πρέπει να ταυτίζεται πλήρως με την τάση που αναφέρεται στην πινακίδα κατασκευαστή του απορροφητήρα. Ηλεκτρικά εργαλεία με τάση λειτουργίας 230 V λειτουργούν επίσης και με τάση 220 V.
▶ Παρακαλούμε να ενημερωθείτε σχετικά με τους ισχύοντες κανονισμούς/νόμους της χώρας σας που αναφέρονται στον τρόπο αντιμετώπισης ανθυγιεινών σκονών.

Θέτετε τον απορροφητήρα εκτός λειτουργίας όταν δεν τον χρησιμοποιείτε. Έτσι εξοικονομείτε ενέργεια.

Σύμβολα στο διακόπτη επιλογής τρόπου λειτουργίας

on Θέση σε λειτουργία (Τρόπος λειτουργίας IS)

off Θέση εκτός λειτουργίας

Ηλεκτρομαγνητικός καθαρισμός φίλτρου

Λειτουργία με αυτόματο τηλεχειρισμό (Τρόπος λειτουργίας ENT)

Αναρρόφηση κατακαθισμένων σκονών (Τρόπος λειτουργίας IS)

▶ Φοράτε μάσκα προστασίας από σκόνη.

Υπόδειξη: Στον τρόπο λειτουργίας IS επιτρέπεται μόνο η χρήση σωλήνων και ακροφυσίων 35 mm που αναφέρονται στο πρόγραμμα εξαρτημάτων.

72 | Ελληνικά

Για να θέσετε σε λειτουργία τον απορροφητήρα, θέστε το διακόπτη επιλογής τρόπου λειτουργίας 6 στο οπ.

Για να θέσετε εκτός λειτουργίας τον απορροφητήρα θέστε το διακόπτη επιλογής τρόπου λειτουργίας 6 στο off.

Ο απορροφητήρας διαθέτει μια διάταξη παρακολούθησης της ροής όγκου αέρα (Airflow). Η ροή όγκου αέρα στον τρόπο λει- τουργίας IS έχει ρυθμιστεί σταθερά σε 20 m/s, ανεξάρτητα από τη θέση που βρίσκεται ο ρυθμιστής όγκου αέρος 5.

'Отан η τιμή αυτή δεν επιτυχάνεται, π. χ. επειδή έχει συσσωρευτεί σκόνη στο σωλήνα αναρρόφησης ή επειδή έχει γεμίσει ο σάκος σκόνης ή έχουν δημιουργηθεί ιζήματα στο πτυχωτό φίλτρο, τότε αναβοσβήνει η προειδοποιητική λυχνία 4. Σ' αυτήν την περίπτωση θέστε τον απορροφητήρα εκτός λειτουργίας και ελέγξτε τον όπως περιγράφεται στο κεφάλαιο «Βλάβες».

Αναρρόφηση σκονών που δημιουργούνται κατά τη διάρκεια της λειτουργίας ηλεκτρικών εργαλείων (Τρόπος λειτουργίας ENT με τηλεζεύξη) (βλέπε εικόνα Β)

▶ Φοράτε μάσκα προστασίας από σκόνη.
'Отαν ο εξερχόμενος αέρας επιστρέφει στο χώρο, το χώρο χρήσης πρέπει να επικρατεί επαρκής ρυθμός ανανέωσης αέρα. Να τηρείτε τις σχετικές εθνικές διατάξεις.

Στον απορροφητήρα έχει ενσωματωθεί μια πρίζα 7 με προστα- τευτική επαφή. Εκεί μπορείτε να συνδέσετε ένα εξωτερικό ηλε- κτρικό εργαλείο. Ο απορροφητήρας ενεργοποιείται αυτόματα μόλις τεθεί σε λειτουργία το ηλεκτρικό εργαλείο. Να δίνετε προ- σοχή στη μέγιστη επιτρεπή κατανάλωση ενέργειας του συνδε- δεμένου ηλεκτρικού εργαλείου.

Για τα ηλεκτρικά εργαλεία προσφέρονται διάφορα συστήματα σωλήνων σαν ειδικά εξαρτήματα.

Γυρίστε το ρυθμιστή όγκου αέρος 5 σύμφωνα με το χρησιμοποι- ούμενο σωλήνα στη διάμετρο 19 mm ή, ανάλογα, στη διάμετρο 35 mm.

Για να εξασφαιστεί επαρκώς η μεταφορά της σκόνης στη θέση που διεξάγεται η αναρρόφηση πρέπει να μην υποσκελιστεί ο ελάχιστος όγκος αέρα (ρυθμιστής όγκου αέρος) για το συνδεμένο ηλεκτρικό εργαλείο.

Διάμετρος σωλήνα Τιμή ρύθμισης ρυθμιστή

	óykou aépoc
35 mm	70 m^3 /h
19 mm	20 m^3 /h

Θέστε το διακόπτη επιλογής τρόπου λειτουργίας 6 στο σύμβολο Λειτουργία με αυτόματο τηλεχειρισμό.

Σ' αυτόν τον τρόπο λειτουργίας επιτηρείται ηλεκτρονικά η ροή όγκου αέρα στο ρυθμιστή όγκου αέρος 5. Η μεταφορά της σκόνης εξασφαλίζεται επαρκώς μόνο όταν επιλεχτεί η σωστή ρύθμιση.

Για να θέσετε σε λειτουργία τον απορροφητήρα ενεργοποιήστε το ηλεκτρικό εργαλείο που είναι συνδεμένο στην πρίζα 7. Ο απορροφητήρας ξεκινά αυτόματα.

'Отав αναβοσβήνει η προειδοποιητική λυχνία 4 και ηχεί το ακουστικό σήμα ο απορροφητήρας πρέπει να ελεγχθεί σύμφωνα με το κεφάλαιο «Βλάβες».

Απενεργοποιήστε το ηλεκτρικό εργαλείο για να θέσετε εκτός λειτουργίας τον απορροφητήρα. Ο απορροφητήρας διακόπτει αυτόματα τη λειτουργία του μετά από 6 δευτερόλεπτα περίπου.

Στον τρόπο λειτουργίας ENT με τηλεζεύξη ο ηλεκτρονικός περιορισμός του ρεύματος εκκίνησης περιορίζει την ισχύ κατά την ενεργοποίηση του απορροφητήρα και επιτρέπει έτσι τη λειτουργία του μέσω μιας ασφάλειας 16 Α.

Ηλεκτρομαγνητικός καθαρισμός φίλτρου

Η συσκευή διαθέτει έναν ηλεκτρομαγνητικό καθαρισμό φίλτρου, ο οποίος καθαρίζει το πτυχωτό φίλτρο 18 από την κολλημένη σκόνη.

Ο καθαρισμός φίλτρου πρέπει να ενεργοποιηθεί το αργότερο όταν η αναρροφητική ικανότητα δεν είναι πλέον επαρκής.

Θέστε το διακόπτη επιλογής τρόπου λειτουργίας 6 στο σύμβολο Ηλεκτρομαγνητικός καθαρισμός φίλτρου. Απενεργοποιήστε προηγουμένως τυχόν συνδεμένο ηλεκτρικό εργαλείο.

Ο απορροφητήρας δονείται για 10 δευτερόλεπτα περίπου και ακολούθως απενεργοποιείται αυτόματα.

Περιμένετε λίγο πριν θέσετε τον απορροφητήρα πάλι σε λει- τουργία για να μπορέσει η σκόνη να κατακαθίσει στο δοχείο.

Η συχνότητα του καθαρισμού του φίλτρου εξαρτάται από το είδος και την ποσότητα της σκόνης. Η μέγιστη ισχύς αναρρόφησης διατηρείται για περισσότερο χρόνο όταν καθαρίζετε τακτικά το φίλτρο.

Υγρή αναρρόφηση

Na μην αναρροφάτε με τον απορροφητήρα εύφλεκτα ή εκρηκτικά υλικά, π. χ. βενζίνη, λάδια, οινόπνευμα, ή διαλύτες. Na μην αναρροφάτε καυτές σκόνες ή σκόνες που ήδη καίγονται. Μην χρησιμοποιήσετε τον απορροφητήρα σε χώρους στους οποίους υπάρχει κίνδυνος έκρηξης. Οι σκόνες, οι αναθυμιάσεις ή τα υγρά μπορεί να αναφλεχθούν και να εκραγούν.
Ο απορροφητήρας δεν επιτρέπεται να χρησιμοποιηθεί σαν αντλία νερού. Ο απορροφητήρας προορίζεται για την αναρρόφηση μιγμάτων νερού και αέρα.
▶ Na βγάζετε το φις από την πρίζα πριν διεξάγετε κάποια εργασία στον ίδιο τον απορροφητήρα.

Υπόδειξη: Να αφαιρείτε το σάκο σκόνης 17 και να αδειάζετε το δοχείο 11 πριν την υγρή αναρρόφηση.

Ο απορροφητήρας διαθέτει αισθητήρες στάθμης πλήρωσης 20. Ο απορροφητήρας διακόπτει αυτόματα τη λειτουργία του μόλις το δοχείο γεμίσει. Θέστε το διακόπτη επιλογής τρόπου λειτουργίας 6 στο off.

Μόλις τελειώσει η αναρρόφηση αφαιρέστε το πυχωτό φίλτρο 18 και αφήστε το να στεγνώσει καλά ή αφαιρέστε γι' αυτό το επάνω τμήμα 3 του απορροφητήρα. 'Ετσι αποφεύγετε το σχηματισμό μούχλας.

Δυνατότητες εφαρμογής

Ο απορροφητήρας επιτρέπεται να χρησιμοποιηθεί για την αναρρόφηση των εξής υλικών:

• Σκόνες με τιμή ορίου έκθεσης ≥ 0,1 mg/m ^3
• Σκόνες ορυκτών υλικών με υδροξείδιο του αλουμινίου
• Σκόνες γραφίτη
• Σκόνες αλουμινίου
• Σκόνες χαρτιού
• Σ κ ὁ ν ε ζ αιθ ἀ λ η ζ
• Σκόνες κονιοποιημένων βερνικιών

Ελληνικά | 73

• Σ κόνες πολυουρεθάνης
• Σκόνες GFK σε βάση επιξυριτήνης, βλέπε το Φύλλο δεδομένων ασφαλείας του κατασκευαστή
• Σκόνες CFK σε βάση επιξυριτήνης, βλέπε το Φύλλο δεδομένων ασφαλείας του κατασκευαστή
• Σκόνες βερνικιών χωρίς καρκινογόνα συστατικά
• Ξυλόσκονες

Κατά κανόνα, ο απορροφητήρας δεν επιτρέπεται να χρησιμο- ποιηθεί σε χώρους εκτεθειμένους σε κίνδυνο έκρηξης.

Συντήρηση και Service

Συντήρηση και καθαρισμός

▶ Na βγάζετε το φις από την πρίζα πριν διεξάγετε κάποια εργασία στον ίδιο τον απορροφητήρα.
▶ Να διατηρείτε τον απορροφητήρα και τις σχισμές αερισμού σε καθαρή κατάσταση να μπορείτε για να εργάζεστε καλά και ασφαλώς.
▶ Να φοράτε μάσκα σκόνης όταν συντηρείτε και καθαρίζετε τον απορροφητήρα.

Μια τυχόν αναγκαία αντικατάσταση του ηλεκτρικού καλωδίου πρέπει να διεξαχθεί από την Bosch ή από ένα εξουσιοδοτημένο κατάστημα Service της Bosch, για να αποφευχθεί έται κάθε διακινδύνευση της ασφάλειας.

Τουλάχιστον μια φορά το χρόνο πρέπει να διεξάγεται τεχνικός έλεγχος, π. χ. έλεγχος του φίλτρου για ζημιές και της στεγανότητας του απορροφητήρα καθώς και της λειτουργία της διάταξης ελέγχου σκόνης, από τον κατασκευαστή ή από ένα κατάλληλα καταρτισμένο πρόσωπο.

Να καθαρίζετε ή να στεγανοποιείτε κατάλληλα το περίβλημα και όλα τα μεταλλικά εξαρτήματα των απορροφητήρων της κατηγορίας Μ που βρίσκονταν σε ρυπαρό περιβάλλον. Κατά τη διεξαγωγή εργασιών συντήρησης και επισκευής πρέπει να αποσύρονται όλα τα βρώμικα εξαρτήματα που δεν μπορούν να καθαριστούν ικανοποιητικά. Τα εξαρτήματα αυτά πρέπει να αποσύρονται μέσα σε ερμητικά κλεισμένους και στεγανούς σάκους σύμφωνα με τις αντίστοιχες ισχύουσες διατάξεις απόσυρσης τέτοιων απορριμμάτων.

'Отан о апоррофитήрас сунтηρείται από το χρήστη, πρέπει να αποσυναρμολογείται, να καθαρίζεται και να συντηρείται, όσο αυτό είναι εφικτό, χωρίς να προκαλείται κίνδυνος για το προσωπικό συντήρησης ή/και για άλλα τυχόν παρευρισκόμενα άτομα. Ο αποροφητήρας θα πρέπει πριν την αποσυναρμολόγησή του να καθαρίζεται για να προληφθούν έται τυχόν ενδεχόμενοι κίνδυνοι. Ο χώρος στον οποίο αποσυναρμολογείται ο απορροφητήρας θα πρέπει να αερίζεται καλά. Κατά τη συντήρηση να φοράτε έναν προσωπικό προστατευτικό εξοπλισμό. Ακολούθως πρέπει να καθαρίζετε την περιοχή που έλαβε χώρα η συντήρηση.

Αφαίρεση/Αντικατάσταση του πτυχωτού φίλτρου (βλέπε εικόνα ζ)

Na antikathistate améosç tuxóv xalasmeva ptyxota filtra 18.

• Γυρίστε με ένα νόμισμα, ή κάτι παρόμοιο, το πώμα στο σύρτη 8 κατά το 1/4 μια στροφής όπως δείχνει το βέλος και πατήστε το σύρτη προς τα μέσα.

• Ανασηκώστε και συγκρατήστε το άνω τμήμα 3 του απορροφητήρα. Πιάστε το πτυχωτό φίλτρο 18 από το περιλαίμιο και αφαιρέστε το τραβώντας το προς τα επάνω.

• Καθαρίστε το πτυχωτό φίλτρο 18.

• Τοποθετήστε το νέο ἡ, ανάλογα, το καθαρό πτυχωτό φίλτρο 18 και βεβαιωθείτε ότι έχει καθίσει καλά.
• Κατεβάστε πάλι το άνω τμήμα 3 του απορροφητήρα. Ο σύρτης 8 ασφαλίζει πάλι με ελαφρό πάτημα από πάνω.

Δοχείο

Na καθαρίζετε κάπου-κάπου το δοχείο 11 με ἡπια απορρυπαντικά από το κοινό εμπόριο και ακολούθως να το αφήνετε να στεγνώνει.

Φίλτρο προστασίας κινητήρα (βλέπε εικόνα C)

Το φίλτρο προστασίας κινητήρα 19 απαιτεί μόνο ελάχιστη συντήρηση. Να αφαιρείτε κάπου-κάπου το φίλτρο προστασίας κινητήρα και να το ξεπλένετε με καθαρό νερό. Αφήστε το να στεγνώσει πριν το επανατοποθετήσετε.

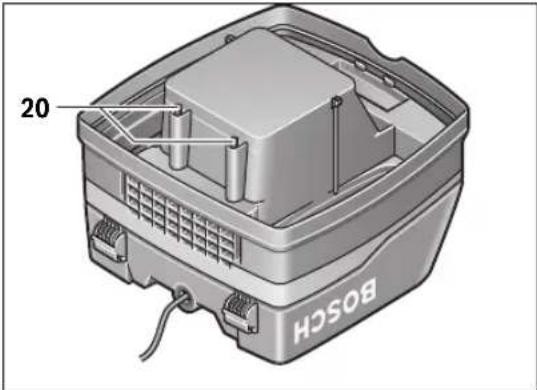

Αισθητήρες στάθμης πλήρωσης

20 BOSCH

Να καθαρίζετε κάπου-κάπου τους αισθητήρες στάθμης πλήρωσης 20.

Ανοίξτε τις ασφάλειες 13 και αφαιρέστε το επάνω τμήμα του απορροφητήρα 3.

Na καθαρίζετε τους αισθητήρες στάθμης πλήρωσης 20 με ένα μαλακό πανί.

Τοποθετήστε πάλι το άνω τμήμα 3 του απορροφητήρα και κλείστε τις ασφάλειες 13.

Βλάβες

'Отав η προειδοποιητική λυχνία 4 αναβοσβήνει και/ή ηχεί το ακουστικό σήμα, τότε πρέπει να καθαρίσετε τα πτυχωτά φίλτρα 18. Γι' autó να θέσετε το διακόπτη επιλογής τρόπων λειτουργίας 6 στο σύμβολο Ηλεκτρομαγνητικός καθαρισμός φίλτρων. Ο καθαρισμός των πτυχωτών φίλτρων διαρκεί 10 δευτερόλεπτα περίπου.

Βεβαιωθείτε ότι ο ρυθμιστής όγκου αέρος 5 βρίσκεται στο σύμβολο του σωλήνα με τη σωστή διάμετρο.

- Τινάξτε τη σκόνη που έχει απομείνει στα πτυχωτά φίλτρα 18 και, αν χρειαστεί, αντικαταστήστε τα πτυχωτά φίλτρα 18.

- Ελέγξτε, μήπως έχει βουλώσει το στόμιο του σάκου σκόνης 17 ή μήπως έχει γεμίσει ο σάκος σκόνης 17. Σ' autήν την περίπτωση αντικαταστήστε το σάκο σκόνης 17.

Σε περίπτωση που μετά τη θέση σε λειτουργία η προειδοποιητική λυχνία 4 συνεχίζει να αναβοσβήνει και/ή το ακουστικό σήμα συνεχίζει επίσης να ηχεί, τότε ακολουθείστε την εξής διαδικασία.

74 | Türkçe

• Στον τρόπο λειτουργίας ENT με τηλεζεύξη θέστε εκτός λειτουργίας το συνδεδεμένο ηλεκτρικό εργαλείο και βγάλτε το φις δικτύου από την πρίζα 7.
• Θέστε σε λειτουργία τον απορροφητήρα.
• Συνδέστε έναν σωλήνα με διάμετρο 35 mm.
• 'Οταν η προειδοποιητική λυχνία 4 δεν αναβοσβήνει, τότε είναι εντάξει και ο απορροφητήρας και ο σωλήνας αναρρόφησης.
• 'Οταν η προειδοποιητική λυχνία 4 αναβοσβήνει, τότε ελέγξτε μήπως έχουν συσσωρευτεί βρωμιές στο σύστημα αναρρόφησης ή/και στο σωλήνα αναρρόφησης 10.
• Όταν στη συνέχεια η προειδοποιητική λυχνία 4 εξακολουθεί να αναβοσβήνει, τότε καθαρίστε, και ενδεχομένως αντικαταστήστε, τα πτυχωτά φίλτρα 18.
• Na proskoμίσετε τον απορροφητήρα στο Service σε περίπτωση που μετά το άδειασμα δεν επιτυγχάνεται η αναρροφητική ικανότητα.

Service και παροχή συμβουλών χρήσης

'Отав ζητάτε διασαφητικές πληροφορίες καθώς και όταν παραγγέλνετε ανταλλακτικά πρέπει να αναφέρετε οπωσδήποτε το 10ψήφιο αριθμό ευρετηρίου που αναγράφεται στην πινακίδα κατασκευαστή.

To Service απαντά στις ερωτήσεις σας σχετικά με την επισκευή και τη συντήρηση του προϊόνος σας καθώς για τα κατάλληλα ανταλλακτικά:

www.bosch-pt.com

Η ομάδα παροχής συμβουλών της Bosch απαντά ευχαρίστως στις ερωτήσεις σας σχετικά με τα προϊόντα μας και τα ανταλλακτικά τους.

Ελλάδα

Robert Bosch A.E.

Ερχείας 37

19400 Κορωπί - Αθήνα

Tel.: [phone]

Fax: [phone]

www.bosch.com

www.bosch-pt.gr

ABZ Service A.E.

Tel.: [phone]

Fax: [phone]

Απόσυροη

Ο απορροφητήρας, τα εξαρτήματα και οι συσκευασίες πρέπει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον.

Μην ρίξετε τον απορροφητήρα στα απορρίμματα του σπιτιού σας!

Μόνο για χώρες της ΕΕ:

Σύμφωνα με την Κοινοτική Οδηγία 2012/19/ΕΕ σχετικά με τις παλαιές ηλεκτρι- κές και ηλεκτρονικές συσκευές και τη μετα- φορά της οδηγίας αυτής σε εθνικό δικαιο δεν είναι πλέον υποχρεωτικό τα άχρηστα ηλεκτρι- κά εργαλεία να συλλέγονται ξεχωριστά για να

ανακυκλωθούν με τρόπο φιλικό προς το περιβάλλον.

Τηρούμε το δικαίωμα αλλαγών.

Türkçe

Güvenlik Talimatı
