BRUKSANVISNING GAS 50 M Professional BOSCH

Symboler og deres betydning

Vær Forsigtig

6 Driftsform-valgkontakt

Overensstemmelseserklæring

Blinker advarselslampen 4 under IS-driften og/eller høres det akustiske signal under ENT-driften, skal foldefiltrene 18 rengøres. Stil driftsform-valgkontakten 6 på symbolet Elektromagnetisk filterrens. Foldefiltrene renses i ca. 10 sekunder. Bliver advarselslampen 4 ved med at blinke og/eller høres det akustiske signal, skal støvposen 17 skiftes.

Symboler på driftsform-valgkontakt

on	Start (driftsform IS)
off	Stop
	Elektromagnetisk filterrens
	Drift med fjernbetjeningsautomatik (driftsform ENT)

▶ Brug beskyttelsesmaske.

Sugeren slukkes ved at stille driftsform-valgkontakten 6 på off.

Vedligeholdelse og service

Vedligeholdelse og rengøring

Sikkerhetsinformasjon

Les gjennom alle advarslene og anvisningene. Feil ved overholdelsen av advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader.

Ta godt vare på disse informasjonene.

▶Denne sugeren er ikke beregnet for å bli brukt av barn og personer med nedsatte fysiske, sansemessige eller mentale evner eller manglende erfaring og kunnskap. Denne sugeren kan brukes av barn fra 8 år og oppover og personer med nedsatte fysiske, sansemessige eller mentale evner eller manglende erfaring og kunnskap hvis bruken skjer under tilsyn av en person som er ansvarlig for deres sikkerhet eller som har instruert vedkommende i sikker bruk av sugeren og forstår farene som er forbundet med denne. Ellers er det

fare for feilbetjening og personskader.

▶ Barn må være under oppsyn. Slik unngår du at barn leker med sugeren.
▶ Barn må ikke rengjøre og vedlike-holde sugeren uten oppsyn.
▶ Sug aldri opp asbestholdige stoffer. Asbest kan fremkalle kreft.

ADVARSEL

Bruk sugeren bare, hvis du har fått tilstrekkelig informasjon om bruk av su-

geren, materialer som skal suges og sikker fjerning av disse. En omhyggelig veiledning reduserer feilbetjening og skader.

ADVARSEL

Sugeren er beregnet til oppsuging av tørre stoffer med egnede tiltak også

til oppsuging av væske. Inntrenging av væsker øker risikoen for elektriske støt.

Sug ikke opp brennbare eller eksplosive væsker med sugeren, for eksempel bensin, olje, alkohol, løsemidler. Ikke sug opp varmt eller brennende støv. Ikke bruk sugeren i eksplosjonsutsatte rom. Støv, damp eller væske kan antennes eller eksplodere.

ADVARSEL

Sugeren må kun brukes og oppbevares innendørs. Dersom det kommer regn eller fuktighet

inn i overdelen på sugeren, øker risikoen for elektriske støt.

! OBS

Rengjør nivåsensorene for væske med jevne mellomrom og sjekk om de er skadet. Ellers

kan funksjonen innskrenkes.

Hvis det ikke kan unngås å bruke sugeren i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektriske støt.
- Sugeren kobles til et korrekt jordet strømnett. Stikkontakt og skjøteledning må ha en funksjonsdyktig jordledning.
Før hver bruk må du kontrollere sugeren, ledningen og støpselet. Ikke bruk sugeren hvis du registrerer skader. Du må ikke åpne sugeren selv og la den alltid kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Skadet suger, ledning og støpsel øker risikoen for elektriske støt.
Kjør ikke over eller klem fast ledningen. Dra ikke i ledningen for å trekke støpselet ut av stikkontakten eller for å bevege støvsugeren. Med skadet ledning øker risikoen for elektriske støt.

Norsk|59

• Trekk støpselet ut av stikkontakten før du vedlikeholder eller rengjør sugeren, foretar innstillinger på sugeren, skifter tilbehørsdeler eller legger sugeren bort. Denne forsiktighetsforanstaltningen forhindrer utilsiktet start av sugeren.
  ▶ Sørg for god ventilasjon av arbeidsplassen.
  Sugeren skal alltid kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Slik opprett-holdes sugerens sikkerhet.

ADVARSEL

Sugeren inneholder helsefarlig støv. La kun fagfolk tømme og vedlikeholde

sugeren og også sørge for fjerning av støvbeholderne. Det er nødvendig å bruke verneutstyr. Sugeren må ikke brukes uten et komplett filtersystem. Det kan ellers være farlig for din helse.

Sjekk at sugeslangen er i en feilfri tilstand før igangsetting. La sugeslangen være montert på sugeren, slik at det ikke kommer ut støv ved en feiltagelse. Ellers kan du puste inn støv.
- Ikke bruk sugeren til å sitte på. Du kan skade sugeren.
▶ Bruk strømledningen og sugeslangen med omhu. Du kan skade andre personer.
Ikke rengjør sugeren med direkte vannstråle. Dersom det kommer vann i overdelen på sugeren, øker risikoen for elektriske støt.

Symboler

De nedenstående symbolene kan være av betydning for bruk av sugeren. Legg merke til symbolene og deres betydning. En riktig tolkning av symbolene hjelper deg med å bruke sugeren på en bedre og sikrere måte.

Symboler og deres betydning

FORSIKTIG

Les gjennom alle ad- varslene og anvisnin-

gene. Feil ved overholdelsen av advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader.

M M

Suger i støvklasse M ifølge IEC/EN 60335-2-69 for tørrsuging av helsefarlig støv med en grenseverdi for eksponering ≥ 0, 1 m g/m ^3

Symboler og deres betydning

Slå suger-overdelen 3 opp og hold den fast. Ta tak i kantene på foldefilteret 18 og ta det ut oppover.

Produkt- og ytelsesbeskrivelse

Brett ut utbrettssiden med bildet av sugeren, og la denne siden være utbrettet mens du leser bruksanvisningen.

Formålsmessig bruk

Apparatet er beregnet til å fange opp, suge opp, transportere og skille ut trespon samt ikke brennbart tørt støv, ikke brennbare væsker og en vann-luft-blanding. Sugeren er støvteknisk testet og er i samsvar med støvklasse M. Den er egnet for de større belastninger ved yrkesmessig bruk, f.eks. innen håndverk, industri og i verksteder.

Bruk sugeren kun hvis du kan beregne alle funksjonene og kan utføre disse uten innskrenkninger eller har fått tilsvarende instrukser.

Illustrerte komponenter

Nummereringen av de illustrerte komponentene gjelder for bildet av sugeren på illustrasjonssiden.

1 Ledningsholder
2 Bærehåndtak
3 Støvsugeroverdel
4 Varsellampe
5 Airflow-regulator
6 Driftstype-valgbryter
7 Kontakt for el-verktøy
8 Lås
9 Slangefeste
10 Sugeslange
11 Beholdel
12 Hjulbrems
13 Lås for sugeroverdelen
14 Tilbehørdepot
15 Klemme for føringsbøylen
16 Føringsbøyle
17 Støvpose
18 Foldefilter
19 Motorvernfilter
20 Niväsensorer

Spesialstøvsuger for tre GAS 50 M
Produktnummer		0 601 988 1..
Opptatt effekt	W	1
Frekvens	Hz 50/60
Beholdervolum (brutto)	l	50
Nettovolum	l	43
Støvposevolum	l	21
Max. undertrykk*	hPa 225
Maks.gjennomstrømningsmengde*	m3/h 140
Sugeeffekt	W	316
Filterstørrelse	cm2	8600
Støvklasse		M
Vekt tilsvarendeEPTA-Procedure 01/2003 kg		17,3
Beskyttelsesklasse		± /I
Beskyttelsestype		IP 24

IFA-kontrollrapport-nr.

201122735/1110

* målt med en sugeslange ∅ 35 mm og 5 m lang

Informasjonene gjelder for nominell spenning [U] 230 V. Ved lavere spenning og på visse nasjonale modeller kan disse informasjonene variere noe.

Støyinformasjon

Støyutslippsverdier målt i henhold til EN 60335-2-69.

Det typiske A-bedømte lydtrykknivået for elektroverktøyet er mindre enn 70 dB(A). Usikkerhet K = 3 dB.

Støynivået kan i løpet av arbeidet overskride 80 dB(A).

Bruk hørselvern!

Samsvarserklæring

Vi erklærer under eneansvar at produktet som er beskrevet under «Tekniske data» er i overensstemmelse med alle relevante bestemmelser i direktivene 2011/65/EU,

2014/30/EU, 2006/42/EC inkludert endringer, og følgende standarder: EN 60335-1, EN 60335-2-69.

Tekniske data (2006/42/EC) hos:

Robert Bosch GmbH, PT/ETM9,

70764 Leinfelden-Echterdingen, GERMANY

Henk Becker

Helmut Heinzelmann

Før alle arbeider på sugeren utføres må støpselet trekkes ut av stikkontakten.

Montering av føringsbøylen

0

Understellet er laget slik at sugeren kan trekkes lettere ved hjelp av føringsbøylen 16. Grip alltid tak i føringsbøylen 16 med begge hendene til trekking.

Sett føringsbøylen 16 inn i de 2 åpningene på beholderen 11. Trykk klemmene 15 gjennom de tilsvarende boringene på føringsbøylene 16 og lukk klemmene 15.

Hjulene er utstyrt med hjulbremser 12. Trå ned hjulbremsen 12 til låsing.

Innsetting/utskifting av støvpose (se bilde A)

- Åpne låsene 13 og ta av overdelen på sugeren 3.

- Trekk den fulle støvposen 17 bakover av fra koblingsflensen. Steng åpningen på støvposen ved å slå ned dekselet. Ta den lukkede støvposen ut av sugeren.

- Sett den nye støvposen 17 over koblingsflensen på sugeren. Sørg for at støvposen 17 ligger med hele sin lengde mot innerveggen til beholderen 11. Sett på overdelen på sugeren 3.

- Steng låsene 13.

Til tørrsuging skal du bruke en støvpose 17. Ved bruk av en støvpose 17 holder foldefilteret 18 seg lenger fri, sugeeffekten holder seg lenger og deponeringen av støvet forenkles.

Såfremt det suges stoffer uten eller med en grenseverdi for eksponering ≥ 1 mg/m³ (tilsvarende støvklasse L), kan det suges direkte i beholderen.

Hvis varsellampen 4 blinker i løpet av IS-driften og/eller det lyder et akustisk signal i løpet av ENT-driften, må foldefilteret 18 rengjøres. Sett da driftstype-valgbryteren 6 på symbolet elektromagnetisk filterrengjøring. Foldefiltrene rengjøres i ca. 10 sekunder.

Hvis varsellampen 4 deretter skulle fortsette å blinke og/eller det lyder et akustisk signal, må støvposen 17 skiftes ut. Hvis varsellampen 4 fortsetter å blinke og/eller et akustisk signal lyder, må sugeren sjekkes ytterligere som angitt i avsnitt «Feil».

! ADVARSEL

Sugeren inneholder helsefarlig støv. La kun fagfolk tømme og vedlikeholde

sugeren og også sørge for fjerning av støvbeholderne. Det er nødvendig å bruke verneutstyr. Sugeren må ikke brukes uten et komplett filtersystem. Det kan ellers være farlig for din helse.

Ta hensyn til strømspenningen! Spenningen til strømkilden må stemme overens med angivelsene på sugerens typeskilt. Elektroverktøy som er merket med 230 V kan også brukes med 220 V.
▶ Informer deg om gyldige regler/lover for bruk av helsefarlig støv i landet du bor i.

Elektromagnetisk filterrengjøring

Oppsuging av avleiret støv (driftstype IS)

▶ Bruk en støvmaske.

Merk: I driftstypen IS må det kun brukes tilbehør som er oppført i 35-mm-slange- og dyseprogrammet.

Til innkopling av sugeren setter du driftstype-valgbryteren 6 på on.

Til utkopling av sugeren setter du driftstype-valgbryteren 6 på off.

Sugeren er utstyrt med en volumstrømovervåking (Airflow). Volumstrømningen er i driftstype IS fast innstilt på en verdi på 20 m/s, uavhengig av stillingen til airflow-regulatoren 5. Hvis denne verdien underskrides, f. eks. på grunn av opphopet støv i sugeslangen, en full støvpose eller et tettet foldefilter, blinker varsellampen 4. Slå i så fall av sugeren og sjekk den som angitt i avsnittet «Feil».

Oppsuging av støv ved drift av elektroverktøy (driftstype ENT med fjernstartautomatikk) (se bilde B)

▶ Bruk en støvmaske.
I rommet må det være tilstrekkelig luftstrømhastighet (L) når utblåsningsluften strømmer tilbake til rommet. Ta hensyn til vedkommende nasjonale bestemmelser.

I støvsugeren er en jordfeil-stikkontakt 7 integrert. Der kan du tilkoble eksterne el-verktøy. Støvsugeren tas automatisk i drift via det tilkoblede el-verktøyet. Ta hensyn til den maksimale godkjente tilkoplingseffekten for det tilkoplede el-verktøyet.

For el-verktøyene finnes det som ekstrautstyr forskjellige slangesystemer til disposisjon til tilkopling.

Innstill airflow-regulatoren 5 på den aktuelle slangediameteren 19 mm hhv. 35 mm.

For å sikre en tilstrekkelig støvtransport på avsugstedet, må minimumsvolumet (Airflow) for det tilkoblede elektroverktøy-et ikke underskrides.

Slangediameter Innstillingsverdi airflow

35 mm	70 m^3/h
19 mm	20 m^3/h

Sett driftstype-valgbryteren 6 på symbolet drift med automatisk fjernkontroll.

I denne driftstypen overvåkes volumstrømmen elektronisk tilsvarende innstillingen på airflow-regulatoren 5. Ved riktig valgt innstilling transporteres tilstrekkelig støv.

Til igangsetting av sugeren slår du på elektroverktøyet som er tilkoplet til stikkontakten 7. Støvsugeren starter automatisk.

Hvis varsellampen 4 blinker og det akustiske signalet lyder, må sugeren kontrolleres som angitt i avsnittet «Feil».

Slå av elektroverktøyet for å slå av sugeren. Støvsugeren kobles automatisk ut ca. 6 sekunder senere.

I driftstypen ENT med fjernstartautomatikk begrenser den elektroniske startstrømbegrensningen effekten ved innkopling av sugeren og muliggjør drift på en 16-A-sikring.

Elektromagnetisk filterrengjøring

Maskinen er utstyrt med en elektromagnetisk filterrengjøring som fjerner støvet på foldefilter 18.

Når sugeeffekten ikke lenge er tilstrekkelig, må filterrengjøringen aktiveres.

Sett driftstype-valgbryteren 6 på symbolet elektromagnetisk filterrengjøring. Et eventuelt tilkoblet elektroverktøy må være slått av.

Støvsugeren vibrerer i ca. 10 sekunder og kobler senere automatisk ut.

Før man igjen begynner å støvsuge må man vente ett øyeblikk, slik at støvet kan sette seg i beholderen.

Hvor ofte filterrengjøringen skal utføres er avhengig av støvtypen og støvmengden. Ved regelmessig anvendelse opprettholdes den maksimale sugeeffekten i lengre tid.

Våtsuging

Sug ikke opp brennbare eller eksplosive væsker med sugeren, for eksempel bensin, olje, alkohol, løsemidler. Ikke sug opp varmt eller brennende støv. Ikke bruk sugeren i eksplosjonsutsatte rom. Støv, damp eller væske kan antennes eller eksplodere.
▶ Sugeren må ikke brukes som vannpumpe. Sugeren er beregnet til oppsuging av luft- og vannblandinger.
Før alle arbeider på sugeren utføres må støpselet trekkes ut av stikkontakten.

Merk: Fjern støvposen 17 før våtsuging og tøm beholderen 11.

Sugeren er utstyrt med påfyllingsnivåsensorer 20. Når den maksimale påfyllingshøyden er nädd, kobler sugeren ut. Sett driftstype-valgbryteren 6 på off.

62 | Norsk

Etter sugingen tar du ut foldefilteret 18 for å unngå muggdannelse og lar dette tørke godt og tar sugeroverdelen 3 av og lar den tørke.

Anvendelsesmuligheter

Sugeren kan brukes til oppsuging og bortsuging av følgende materialer:

- Støv med en grenseverdi for eksponering ≥ 0,1 mg/m³

- Mineral-støv mit aluminiumhydroksyd

- Grafittstøv

- Aluminium støv

- Papirstøv

- S o t s t ø v

- Pulverlakk-støv

- Polyuretan-støv

- GFK-støv på basis av epoksydharpiks, se produsentens sikkerhetsdataark

- CFK-støv på basis av epoksydharpiks, se produsentens sikkerhetsdataark

- Lakkstøv uten kreftfremkallende komponenter

- Trestøv

Sugeren må prinsipielt ikke brukes i eksplosjonsutsatte rom.

Service og vedlikehold

Vedlikehold og rengjøring

Før alle arbeider på sugeren utføres må støpselet trekkes ut av stikkontakten.
- Hold sugeren og ventilasjonsspaltene alltid rene, for å kunne arbeide bra og sikkert.
▶ Bruk for vedlikehold og rengjøring av sugeren en støvmaske.

Hvis det er nødvendig å skifte ut tilkoplingsledningen, må dette gjøres av Bosch eller Bosch-serviceverksteder, slik at det ikke oppstår fare for sikkerheten.

Minst en gang i året må du la produsenten eller en annen opplært person utføre en støvteknisk kontroll, f. eks. om filteret er skadet, sugeren er tett og funksjonen til kontrollinnretningen er i orden.

På støvsugere i klasse M som har vært i tilsmussede omgivelser skal de ytre delene og alle maskindelene rengjøres eller behandles med tetningsmidler. Ved utførelse av vedlike-holds- og reparasjonsarbeider må du fjerne alle tilsmussede deler som ikke kan rengjøres godt nok. Slike deler må deponeres i tette poser i samsvar med de gyldige bestemmelsene for deponering av denne typen avfall.

Til vedlikehold som utføres av brukeren må sugeren demonteres, rengjøres og vedlikeholdes, om dette er mulig uten at det oppstår fare for vedlikeholdspersonalet og andre personer. Før demonteringen skal støvsugeren demonteres, for å forebygge eventuelle farer. Rommet der støvsugeren demonteres, bør luftes godt. Bruk personlig verneutstyr i løpet av vedlikeholdet. Etter vedlikeholdet bør vedlikeholdsområdet rengjøres.

Fjerning/utskifting av foldefilteret (se bilde C)

Skift skadede foldefiltere 18 straks ut.

• Med en mynt e.l. skrus läsemekanismen på låsen 8 1/4-omdreinung i pilretning og låsen trykkes inn.
• Slå suger-overdelen 3 opp og hold den fast. Ta tak i kante ne på foldefilteret 18 og ta det ut oppover.
• Rengjør foldefilteret 18.
• Sett det nye hhv. rengjorte foldefilteret 18 inn og pass på at det sitter riktig.
• Slå sugeroverdelen 3 ned igjen. Med et svakt trykk ovenfra går låsen 8 tilbake igjen.

Beholder

Tørk av beholderen 11 av og til med et vanlig, ikke skurende rengjøringsmiddel og la den tørke.

Motorvernfilter (se bilde C)

Motorvernfilteret 19 er stort sett vedlikeholdsfritt. Ta motorvernfilteret ut med jevne mellomrom og skyll det i rent vann. La motorvernfilteret tørke godt før innsetting.

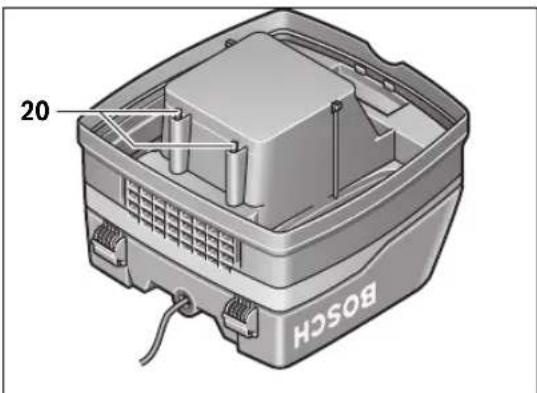

Nivåsensorer

20 BOSCH

Rengjør nivåsensorene 20 innimellom.

Åpne låsene 13 og ta av overdelen på sugeren 3.

Rengjør nivåsensorene 20 med en myk klut.

Sett sugeroverdelen 3 på igjen og steng låsene 13.

Feil

Hvis varsellampen 4 blinker og/eller det akustiske signalet lyder, må foldefilteret 18 rengjøres. Sett da driftstype-valgbryteren 6 på symbolet elektromagnetisk filterrengjøring. Foldefiltrene rengjøres i ca. 10 sekunder.

Forviss deg om at airflow-regulatoren 5 står i posisjonen til den anvendte slangediameteren.

• Bank resten av støvet av fra foldefiltrene 18 og skift eventuelt ut foldefiltrene 18.
• Sjekk om åpningen på støvposen 17 er tettet eller støvposen 17 er full. Skift i så fall ut støvposen 17.

Hvis varsellampen 4 blinker igjen og/eller det akustiske signalet lyder etter igangsettingen, må du gjøre følgende.

• I driftstypen ENT med fjernstartautomatikk kopler du det tilkoplede el-verktøyet av og trekker strømstøpselet ut av stikkontakten 7.
• Slå på sugeren.
• Kople til en 35 mm-slange.

Suomi|63

• Hvis varsellampen 4 ikke blinker er støvsugeren og sugeslangen i orden.
• Hvis varsellampen 4 blinker må du kontrollere avsugsystemet og sugeslangen 10 mht. eventuelt opphopet støv.
• Hvis varsellampen 4 fremdeles blinker etter dette, rengjør du foldefiltrene 18 og skifter disse eventuelt ut.
• Hvis sugeeffekten ikke oppnås etter dette, må sugeren leveres inn til kundeservice.

Kundeservice og rådgivning ved bruk

Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på elektroverktøyets typeskilt.

Kundeservicen svarer på dine spørsmål om reparasjon og vedlikehold av produktet samt om reservedeleler. Sprengskisser og informasjon om reservedeler finner du også på:

www.bosch-pt.com

Bosch rådgivningsteamet hjelper deg gjerne ved spørsmål angående våre produkter og deres tilbehør.

Norsk

Robert Bosch AS

Postboks 350

1402 Ski

Tel.: [phone]

Faks: 64 87 89 55

Deponering

Suger, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning.

Jf. det europeiske direktivet 2012/19/EU vedr. gamle elektriske og elektroniske apparater og tilpassingen til nasjonale lover må gammelt elektroverktøy som ikke lenger kan brukes samles inn og leveres inn til en miljøvennlig resirkulering.

Rett til endringer forbeholdes.

Suomi

Turvallisuusohjeita
