HASZNÁLATI ÚTMUTATÓ GAS 50 M Professional BOSCH

hu Eredeti használati utasítás

tém a hadicu vysávača 10, či nie sú prípadne zanesené pra- chom.– Keď výstražná žiarovka 4 potom ešte stále bliká, vyčistite skladacie filtre 18 a v prípade potreby filtre vymeňte za nové.– Ak sa ani potom nedosiahne dobrý vysávací výkon, treba vysávač zveriť do opravy autorizovanému servisnému stre-disku Bosch. Servisné stredisko a poradenstvo pri používaní Pri všetkých dopytoch a objednávkach náhradných súčiastok uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené na typovom štítku výrobku.Servisné stredisko Vám odpovie na otázky týkajúce sa opravy a údržby Vášho produktu ako aj náhradných súčiastok. Rozlo-žené obrázky a informácie k náhradným súčiastkam nájdete aj na web-stránke:www.bosch-pt.comTím poradcov Bosch Vám s radosťou poskytne pomoc pri otázkach týkajúcich sa našich produktov a ich príslušenstva.SlovakiaNa www.bosch-pt.sk si môžete objednať opravu vášho stroja alebo náhradné diely online.Tel.: (02) 48 703 800Fax: (02) 48 703 801E-Mail: servis.naradia@sk.bosch.comwww.bosch.sk Likvidácia Vysávač, príslušenstvo a obaly treba dať na recykláciu zodpo-vedajúcu ochrane životného prostredia.Neodhadzujte vysávač do komunálneho odpadu!Len pre krajiny EÚ:Podľa Európskej smernice 2012/19/EÚ o starých elektrických a elektronických vý-robkoch a podľa jej aplikácií v národnom práve sa musia už nepoužiteľné elektrické produkty zbierať separovane a dať na recyk-láciu zodpovedajúcu ochrane životného prostredia.Zmeny vyhradené. Magyar

Biztonsági előírások Olvassa el az összes biztonsági figyelmez-tetést és előírást. A következőkben leírt elő-írások betartásának elmulasztása áramüté-sekhez, tűzhöz és/vagy súlyos testi sérülések-hez vezethet.Kérjük ezt a biztonsági útmutatót gondosan őrizze meg. Ez a porszívó nincs arra előirányoz-

va, hogy korlátozott fizikai, érzéke-

lési vagy szellemi képességű, illet-

ve kellő tapasztalattal és/vagy tu-

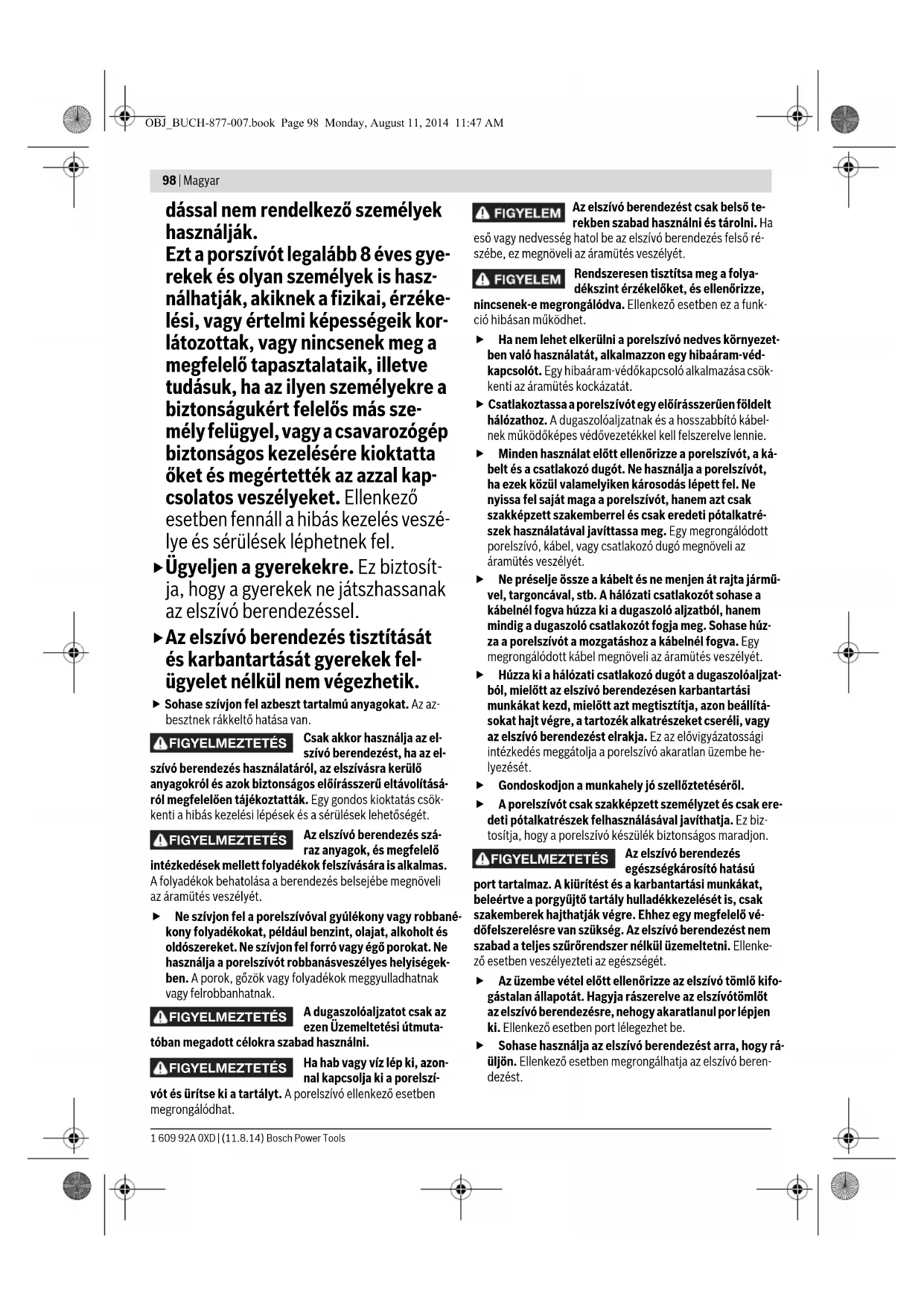

OBJ_BUCH-877-007.book Page 97 Monday, August 11, 2014 11:47 AM98 | Magyar 1 609 92A 0XD | (11.8.14) Bosch Power Tools dással nem rendelkező személyek

Ezt a porszívót legalább 8 éves gye-

rekek és olyan személyek is hasz-

nálhatják, akiknek a fizikai, érzéke-

lési, vagy értelmi képességeik kor-

látozottak, vagy nincsenek meg a

megfelelő tapasztalataik, illetve

tudásuk, ha az ilyen személyekre a

biztonságukért felelős más sze-

mély felügyel, vagy a csavarozógép

biztonságos kezelésére kioktatta

őket és megértették az azzal kap-

csolatos veszélyeket. Ellenkező

esetben fennáll a hibás kezelés veszé-

lye és sérülések léphetnek fel.

Ügyeljen a gyerekekre. Ez biztosít-

ja, hogy a gyerekek ne játszhassanak

az elszívó berendezéssel.

Az elszívó berendezés tisztítását

és karbantartását gyerekek fel-

ügyelet nélkül nem végezhetik.

 Sohase szívjon fel azbeszt tartalmú anyagokat. Az az-

besztnek rákkeltő hatása van.

Csak akkor használja az el-

szívó berendezést, ha az el-

szívó berendezés használatáról, az elszívásra kerülő

anyagokról és azok biztonságos előírásszerű eltávolításá-

ról megfelelően tájékoztatták. Egy gondos kioktatás csök-

kenti a hibás kezelési lépések és a sérülések lehetőségét.

Az elszívó berendezés szá-

raz anyagok, és megfelelő

intézkedések mellett folyadékok felszívására is alkalmas.

A folyadékok behatolása a berendezés belsejébe megnöveli

az áramütés veszélyét.

 Ne szívjon fel a porelszívóval gyúlékony vagy robbané-

kony folyadékokat, például benzint, olajat, alkoholt és

oldószereket. Ne szívjon fel forró vagy égő porokat. Ne

használja a porelszívót robbanásveszélyes helyiségek-

ben. A porok, gőzök vagy folyadékok meggyulladhatnak

vagy felrobbanhatnak.

A dugaszolóaljzatot csak az

ezen Üzemeltetési útmuta-

tóban megadott célokra szabad használni.

Ha hab vagy víz lép ki, azon-

nal kapcsolja ki a porelszí-

vót és ürítse ki a tartályt. A porelszívó ellenkező esetben

Az elszívó berendezést csak belső te-

rekben szabad használni és tárolni. Ha

eső vagy nedvesség hatol be az elszívó berendezés felső ré-

szébe, ez megnöveli az áramütés veszélyét.

Rendszeresen tisztítsa meg a folya-

dékszint érzékelőket, és ellenőrizze,

nincsenek-e megrongálódva. Ellenkező esetben ez a funk-

ció hibásan működhet.

 Ha nem lehet elkerülni a porelszívó nedves környezet-

ben való használatát, alkalmazzon egy hibaáram-véd-

kapcsolót. Egy hibaáram-védőkapcsoló alkalmazása csök-

kenti az áramütés kockázatát.

 Csatlakoztassa a porelszívót egy előírásszerűen földelt

hálózathoz. A dugaszolóaljzatnak és a hosszabbító kábel-

nek működőképes védővezetékkel kell felszerelve lennie.

 Minden használat előtt ellenőrizze a porelszívót, a ká-

belt és a csatlakozó dugót. Ne használja a porelszívót,

ha ezek közül valamelyiken károsodás lépett fel. Ne

nyissa fel saját maga a porelszívót, hanem azt csak

szakképzett szakemberrel és csak eredeti pótalkatré-

szek használatával javíttassa meg. Egy megrongálódott

porelszívó, kábel, vagy csatlakozó dugó megnöveli az

 Ne préselje össze a kábelt és ne menjen át rajta jármű-

vel, targoncával, stb. A hálózati csatlakozót sohase a

kábelnél fogva húzza ki a dugaszoló aljzatból, hanem

mindig a dugaszoló csatlakozót fogja meg. Sohase húz-

za a porelszívót a mozgatáshoz a kábelnél fogva. Egy

megrongálódott kábel megnöveli az áramütés veszélyét.

 Húzza ki a hálózati csatlakozó dugót a dugaszolóaljzat-

ból, mielőtt az elszívó berendezésen karbantartási

munkákat kezd, mielőtt azt megtisztítja, azon beállítá-

sokat hajt végre, a tartozék alkatrészeket cseréli, vagy

az elszívó berendezést elrakja. Ez az elővigyázatossági

intézkedés meggátolja a porelszívó akaratlan üzembe he-

 Gondoskodjon a munkahely jó szellőztetéséről.

 A porelszívót csak szakképzett személyzet és csak ere-

deti pótalkatrészek felhasználásával javíthatja. Ez biz-

tosítja, hogy a porelszívó készülék biztonságos maradjon.

Az elszívó berendezés

egészségkárosító hatású

port tartalmaz. A kiürítést és a karbantartási munkákat,

beleértve a porgyűjtő tartály hulladékkezelését is, csak

szakemberek hajthatják végre. Ehhez egy megfelelő vé-

dőfelszerelésre van szükség. Az elszívó berendezést nem

szabad a teljes szűrőrendszer nélkül üzemeltetni. Ellenke-

ző esetben veszélyezteti az egészségét.

 Az üzembe vétel előtt ellenőrizze az elszívó tömlő kifo-

gástalan állapotát. Hagyja rászerelve az elszívótömlőt

az elszívó berendezésre, nehogy akaratlanul por lépjen

ki. Ellenkező esetben port lélegezhet be.

 Sohase használja az elszívó berendezést arra, hogy rá-

üljön. Ellenkező esetben megrongálhatja az elszívó beren-

FIGYELMEZTETÉS FIGYELMEZTETÉS FIGYELMEZTETÉS FIGYELMEZTETÉS FIGYELMEZTETÉS OBJ_BUCH-877-007.book Page 98 Monday, August 11, 2014 11:47 AMMagyar | 99 Bosch Power Tools 1 609 92A 0XD | (11.8.14)  A hálózati csatlakozó kábelt és az elszívó tömlőt óvato-

san használja. Ezekkel a komponensekkel más személye-

ket veszélyeztethet.

 Az elszívó berendezést ne tisztítsa ráirányított vízsu-

gárral. Ha víz hatol be az elszívó berendezés felső részébe,

ez megnöveli az áramütés veszélyét.

A következő szimbólumoknak komoly jelentőségük lehet az

Ön elszívó berendezésének használata során. Jegyezze meg

ezeket a szimbólumokat és jelentésüket. A szimbólumok he-

lyes interpretálása segítségére lehet az elszívó berendezés

jobb és biztonságosabb használatában.

A termék és alkalmazási lehetőségei-

Kérjük hajtsa ki a porelszívó kihajtható ábrás oldalát, és hagy-

ja így kihajtva, miközben ezt a kezelési útmutatót olvassa.

Rendeltetésszerű használat

A berendezés faforgács, valamint nem éghető száraz porok,

nem éghető folyadékok és víz-levegő-keverék felvételére, fel-

szívására, továbbítására és szétválasztására szolgál. Az elszí-

vó berendezés portechnikai szempontból ellenőrzésre került

és megfelel az M porosztály követelményeinek. A berendezés

az ipari alkalmazás során, tehát például kisipari és ipari válla-

latoknál vagy műhelyekben való alkalmazásra is alkalmas.

Csak akkor használja az elszívó berendezést, ha annak min-

den funkcióját meg tudja itélni és megfelelően végre tudja haj-

tani, vagy ha erre megfelelő utasításokat kapott.

Az ábrázolásra kerülő komponensek

A készülék ábrázolásra kerülő komponenseinek sorszámozá-

sa a porelszívónak az ábra-oldalon található képére vonatko-

3 Porelszívó felsőrész

4 Figyelmeztető lámpa

5 Légáram szabályozó

6 Üzemmód-átkapcsoló

7 Dugaszolóaljzat az elektromos kéziszerszám számára

9 Tömlőfelvevő egység

13 Az elszívó felső rész zárja

15 Kapocs a vezetőkeret számára

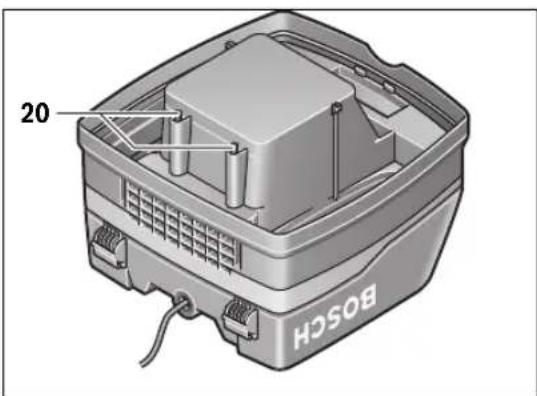

20 Szintérzékelő szenzorok

*A képeken látható vagy a szövegben leírt tartozékok részben nem

tartoznak a standard szállítmányhoz. Tartozékprogramunkban va-

lamennyi tartozék megtalálható.

Megfelelőségi nyilatkozat

Egyedüli felelőséggel kijelentjük, hogy a „Műszaki adatok”

leírt termék megfelel a 2011/65/EU, 2014/30/EU,

2006/42/EK irányelvekben és azok módosításaiban leírt ide-

vágó előírásoknak és megfelel a következő szabványoknak:

EN 60335-1, EN 60335-2-69.

A műszaki dokumentációja (2006/42/EK) a következő helyen

Robert Bosch GmbH, PT/ETM9,

70764 Leinfelden-Echterdingen, GERMANY Robert Bosch GmbH, Power Tools Division70764 Leinfelden-Echterdingen, GERMANYLeinfelden, 11.08.2014 Szimbólumok és magyarázatuk

Olvassa el az összes

biztonsági figyelmez-

tetést és előírást. A következőkben leírt

előírások betartásának elmulasztása áram-

ütésekhez, tűzhöz és/vagy súlyos testi sérü-

Az IEC/EN 60335-2-69 előírásainak megfe-

lelő M porosztályú elszívó berendezés

expozíciós határértékű egész-

ségkárosító porok száraz elszívására

Tegye el a helyére a porszívó 3 felső részét

és tartsa szorosan. Fogja meg a bordáknál

fogva a 18 redős szűrőt és felfelé mutató

A zajmérési eredmények az EN 60335-2-69 szabványnak

megfelelően kerültek meghatározásra.

A készülék (A)-kiértékelt zajszintjének tipikus értéke alacso-

nyabb, mint 70 dB(A). Bizonytalanság K = 3 dB.

A zajszint munka közben meghaladhatja a 80 dB(A) értéket.

 Az elszívónn végzendő bármely munka megkezdése

előtt húzza ki a csatlakozó dugót a dugaszoló aljzatból.

A vezetőkeret felszerelése

A futómű úgy van kialakítva, hogy az elszívó berendezést egy

16 vezetőkeret segítségével könnyen el lehessen húzni. A 16

vezetőkeretet az elhúzűshoz mindig mindkét kezével fogja

Dugja bele a 16 vezetőkeretet a 11 tartály 2 nyílásába. Nyom-

ja keresztül a 15 kapcsokat a 16 vezetőkeret megfelelő fura-

tain és zárja le a 15 kapcsokat.

A kerekek 12 kerékfékekkel vannak felszerelve. A rögzítés-

hez nyomja le a 12 kerékféket.

A porzsák kicserélése/behelyezése

–Nyissa ki a 13 lezáró kapcsokat vegye le 3 a porszívó felső

– Húzza le hátrafelé a csatlakozó karimáról az egész 17 por-

zsákot. A porzsák nyílását a fedél lehajtásával zárja le. Ve-

gye ki a lezárt porzsákot a porelszívóból.

–Húzza rá a 17 új porzsákot a porelszívó csatlakozó karimá-

jára. Gondoskodjon arról, hogy a 17 porzsák teljes hosszá-

ban felfeküldjön a 11 tartály belső falára. Tegye fel a 3 por-

– Zárja le a 13 lezáró kapcsokat.

A száraz anyagok felszívására célszerű egy 17 porzsákot be-

helyezni. Egy 17 porzsák alkalmazása esetén a 18 redős szűrő

hosszabb ideig marad szabadon, az elszívási teljesítményt

hosszabb ideig lehet fenntartani és a port is könnyebben el le-

Amennyiben expozíciós határérték nélküli vagy ≥ 1 mg/m

pozíciós határértékű (az L porosztálynak megfelelő) anyago-

kat szív fel, ezeket közvetlenül a tartályba is fel lehet szívni.

Ha az IS-üzem közben villogni kezd a

és/vagy az ENT-üzem közben felhangzik az akusztikus jel, a

redős szűrőket meg kell tisztítni. Állítsa ehhez a

Elektromágneses szűrőtisztítás

szűrők megtisztítása kb. 10 másodpercig tart.

figyelmeztető lámpa ezután még tovább villog, és/vagy is-

mét felhangzik az akusztikus jel, a

porzsákot ki kell cserélni.

figyelmeztető lámpa még mindig tovább villog és/vagy

felhangzik az akusztikus jel, az elszívó berendezést a „

” szakaszban leírtaknak megfelelően ellenőrizni kell.

Az elszívó berendezés

egészségkárosító hatású

port tartalmaz. A kiürítést és a karbantartási munkákat,

beleértve a porgyűjtő tartály hulladékkezelését is, csak

szakemberek hajthatják végre. Ehhez egy megfelelő vé-

dőfelszerelésre van szükség. Az elszívó berendezést nem

szabad a teljes szűrőrendszer nélkül üzemeltetni. Ellenke-

ző esetben veszélyezteti az egészségét.

Az elszívótömlő felszerelése (lásd az „A” ábrát)

Tegye fel a 10 elszívótömlőt a 9 tömlőcsatlakozóra és forgas-

sa el ütközésig az óramutató járásával megegyező irányba.

Dugja szorosan egymásba a szívócsöveket.

Megjegyzés: Bosch 19 mm oder 35 mm-es átmérőjű statiku-

san vezető elszívó tömlők alkalmazását javasolja.

 Ügyeljen a helyes hálózati feszültségre! Az áramforrás

feszültségének meg kell egyeznie a porelszívó típus-

tábláján található adatokkal. A 230 V-os berendezése-

ket 220 V hálózati feszültségről is szabad üzemeltetni.

 Kérjük tájékozódjon az egészségre ártalmas porok ke-

zelésére vonatkozó törvényes előírásokról/törvények-

ről, amelyek az Ön országában érvényben vannak.

Ha nem használja az elszívó berendezést, kapcsolja azt ki,

hogy takarékoskodjon az energiával.

Fapor elszívó berendezés GAS 50 M Cikkszám

Névleges felvett teljesítmény

max. átfolyási mennyiség*

Elszívási teljesítmény W316

Redős szűrő felülete

(2003/01 EPTA-eljárás) szerint

Érintésvédelmi osztály

/I Védettségi osztály

IFA ellenőrzési jelentés száma

* egy Ø 35 mm átmérőjű és 5 m hosszúságú elszívó tömlővel mérve Az adatok [U] = 230 V névleges feszültségre vonatkoznak. Alacsonyabb feszültségek esetén és az egyes országok számára készült különleges ki-vitelekben ezek az adatok változhatnak.

FIGYELMEZTETÉS OBJ_BUCH-877-007.book Page 100 Monday, August 11, 2014 11:47 AMMagyar | 101

Bosch Power Tools 1 609 92A 0XD | (11.8.14)

Az üzemmódátkapcsolón található jelek

Lerakódott porok felszívása (IS üzemmód)

 Viseljen porvédő álarcot.

Megjegyzés: IS üzemmódban csak a tartozékként feltünte-

tett 35 mm-es tömlő- és fúvókaprogramot szabad használni.

A porelszívó bekapcsolásához, állítsa a 6 üzemmódátkap-

csoló az on (BE) helyzetbe.

A porelszívó kikapcsolásához, állítsa a 6 üzemmódátkapcso-

ló az off (KI) helyzetbe.

Az elszívó berendezés egy térfogati áram ellenőrző berende-

zéssel (Airflow) van felszerelve. IS üzemmódban a légáram

térfogata egy rögzített 20 m/s értékre van beállítva, amely

független az 5 légáram szabályozó helyzetétől.

Ha a tényleges érték ezen érték alá sűllyed, például az elszívó-

csőben felhalmozódott szennyeződések, egy megtelt por-

zsák, vagy egy telítődött redős szűrő miatt, a 4 figyelmeztető

lámpa villogni kezd. Ebben az esetben kapcsolja ki az elszívó

berendezést és a „Üzemzavar” szakaszban leírtaknak megfe-

lelően ellenőrizze az elszívó berendezést.

Az elektromos kéziszerszámok működése közben kelet-

kező porok elszívása (ENT üzemmód távkapcsoló automa-

tikával) (lásd a „B” ábrát)

 Viseljen porvédő álarcot.

 Ha az elvezetett levegőt visszavezetik ugyanabba a he-

lyiségbe, ott kielégítő légkicserélési sebességnek (L)

kell fennállnia. Tartsa be az adott országban érvényes

Az elszívó berendezésbe egy 7 védőérintkezővel ellátott du-

gaszoló aljzat van beépítve. Ehhez az aljzathoz egy külső

elektromos kéziszerszámot lehet csatlakoztatni. Az elszívó

berendezés a hozzákapcsolt elektromos kéziszerszám bekap-

csolásakor automatikusan elindul. Vegye tekintetve a porszí-

vóhoz csatlakoztatott elektromos kéziszerszám legnagyobb

megengedett teljesítményét.

Az elektromos kéziszerszámokhoz tartozékként különböző

tömlőrendszerek állnaka csatlakoztatáshoz rendelkezésre.

Állítsa be az 5 légáram szabályozót az alkalmazásra kerülő

tömlőátmérőre (19 mm, illetve 35 mm).

Az elszívási pontban a kielégítő porszállítás biztosítására a

legalacsonyabb térfogati légáramnak nem szabad alacso-

nyabbnak lennie az berendezéshez csatlakoztatott elektro-

mos kéziszerszámhoz megadott értéknél.

Állítsa a 6 üzemmódátkapcsolót az Automata távkapcsolós

Ebben az üzemmódban a térfogati légáram térfogatát az 5 lég-

áram szabályozón beállított értéknek megfelelően egy elekt-

ronikus felügyelő berendezés ellenőrzi. Helyes beállítás ese-

tén a berendezés biztosítja a kielégítő porszállítást.

A porelszívó üzembe helyezéséhez kapcsolja be a 7 duga-

szolóaljzathoz csatlakoztatott elektromos kéziszerszámot. A

porszívó ekkor automatikusan bekapcsolódik.

figyelmeztető lámpa villog és felhangzik az akusztikus

jel, az elszívó berendezést a „Üzemzavar” szakaszban leírtak-

nak megfelelően ellenőrizni kell.

Kapcsolja ki az elektromos kéziszerszámot, hogy kikapcsolja

a porelszívót. A porelszívó kb. 6 másodperccel később önmű-

Az ENT távkapcsoló automatikával üzemben az elektroni-

kus felfutási árambehatárolás a berendezés teljesítményét a

bekapcsolásnál korlátozza és lehetővé teszi egy 16-A-biztosí-

tékról az üzemeltetést.

Elektromágneses szűrőtisztítás

A berendezés egy elektromágneses szűrőtisztítóval van fel-

szerelve, amely megtisztítja a 18 redős szűrőt a rátapadó

A szűrőtisztító berendezést legkésőbb akkor kell üzembe hoz-

ni, ha az elszívási teljesítmény már nem kielégítő.

Állítsa a 6 üzemmódátkapcsolót az Elektromágneses szűrő-

tisztítás jelére. Ha a készülékhez hozzá van kapcsolva valami-

lyen elektromos szerszám, annak kikapcsolt állapotban kell

A porelszívó kb. 10 másodpercen át rázkódik, majd önműkö-

Az elszívó üzem ismételt felvétele előtt várjon rövid ideig,

hogy a por a tartályban leülepedhessen.

A szűrőtisztítás szükséges gyakorisága a por fajtájától és men-

nyiségétől függ. Rendszeresen alkalmazás esetén a maximális

szállítási teljesítmény hosszabb ideig marad meg.

Nedves anyagok elszívása

 Ne szívjon fel a porelszívóval gyúlékony vagy robbané-

kony folyadékokat, például benzint, olajat, alkoholt és

oldószereket. Ne szívjon fel forró vagy égő porokat. Ne

használja a porelszívót robbanásveszélyes helyiségek-

ben. A porok, gőzök vagy folyadékok meggyulladhatnak

vagy felrobbanhatnak.

 Az elszívó berendezést vízszivattyúként használni ti-

los. Az elszívó berendezés levegő- és vízkeverékek felszí-

 Az elszívónn végzendő bármely munka megkezdése

előtt húzza ki a csatlakozó dugót a dugaszoló aljzatból.

Megjegyzés: A nedves anyagok elszívása előtt távolítsa el a

17 porzsákot és ürítse ki a 11 tartályt.

szintérzékelő szenzorokkal van felszerelve. A

maximális töltési szint elérésekor a porelszívó automatikusan ki-

üzemmódátkapcsolót az

on Bekapcsolás (IS üzemmód)

Elektromágneses szűrőtisztítás

Automata távkapcsolós üzem (ENT üzemmód)

Tömlő átmérő Légáram beállítási érték

OBJ_BUCH-877-007.book Page 101 Monday, August 11, 2014 11:47 AM102 | Magyar 1 609 92A 0XD | (11.8.14) Bosch Power Tools A szűrés befejezése után a penészképződés megelőzésére ve-

gye ki a 18 redős szűrő és azt alaposan szárítsa ki vagy vegye

le a porszívó 3 felső részét és hagyja azt kiszáradni.

Felhasználási lehetőségek

Az elszívó berendezést a következő anyagok fel- és elszívásá-

ra szabad használni:

expozíciós határértékű porok

– Alumíniumhidroxidot tartalmazó ásványi anyagok porai

– Epoxigyanta alapú GFK-porok, lásd a gyártó biztonsági

– Epoxigyanta alapú CFK-porok, lásd a gyártó biztonsági

– Rákkeltő hatású alkotórészeket nem tartalmazó lakkporok

Az elszívó berendezést alapvetően tilos robbanásveszélyes

helyiségekben használni.

Karbantartás és szerviz

Karbantartás és tisztítás

 Az elszívónn végzendő bármely munka megkezdése

előtt húzza ki a csatlakozó dugót a dugaszoló aljzatból.

 Tartsa mindig tisztán az elszívót és annak szellőzőnyí-

lásait, hogy jól és biztonságosan dolgozhasson.

 Az elszívó berendezés karbantartásához és tisztításá-

hoz viseljen porvédő álarcot.

Ha a csatlakozó vezetéket ki kell cserélni, akkor a cserével

csak a magát a Bosch céget, vagy egy Bosch elektromos kézi-

szerszám-műhely ügyfélszolgálatát szabad megbízni, nehogy

a biztonságra veszélyes szituáció lépjen fel.

A gyártónak vagy egy megfelelően kioktatott személnyek leg-

alább évente egyszer végre kell hajtania egy portechnikai el-

lenőrzést, melynek során többek között a szűrő esetéeges

megrongálódásait, az elszívó berendezés tömítettségét és a

vezérlő berendezés működőképességét is felül kell vizsgálni.

Az M osztályú elszívó berendezések esetén, amelyek elszen-

nyeződött környezetben voltak, a berendezés külsejét, vala-

mint valamennyi alkatrészét meg kell tisztítani és tömítőszer-

rel le kell kezelni. A karbantartási és javítási munkák során

minden olyan szennyezett alkatrészt, amelyet nem sikerült ki-

elégítő módon megtisztítani, el kell távolítani. Ezeket az alkat-

részeket az ilyen hulladékok kezelésére vonatkozó érvényes

rendelkezéseknek megfelelően porhatlan zacskókba kell ten-

ni és így kell eltávolítani.

Ha a karbantartási munkákat a felhasználó végzi el, akkor az

elszívó berendezést úgy kell szétszerelni, megtisztítani és a

szükséges karbantartási munkákat elvégezni, hogy ne lépje-

nek fel a karbantartó személyzet és idegen személyek számá-

ra veszélyes szituációk. Az elszívó berendezést a szétszerelés

előtt az esetleges veszélyek megelőzésére meg kell tisztítani.

Azt a helyiséget ,amelyben az elszívó berendezést szétszere-

lik, alaposan ki kell szellőztetni. A karbantartási munkák köz-

ben viseljen személyi védőfelszerelést. A karbantartás befeje-

zése után meg kell tisztítani a karbantartási területet.

A redős szűrő kiszerelése/kicserélése (lásd a „C” ábrát)

Ha a 18 redős szűrő megrongálódott, azonnal cserélje ki.

– Forgassa el 1/4 fordulatnyira egy pénzérmével vagy ha-

sonló segédeszközzel a 8 retesz zárját a nyíl által jelzett

irányba és nyomja be a reteszt.

– Tegye el a helyére a porszívó 3 felső részét és tartsa szoro-

san. Fogja meg a bordáknál fogva a 18 redős szűrőt és fel-

felé mutató irányban vegye ki.

– Tisztítsa meg a 18 redős szűrőt.

– Tegye be a helyére az új, illetve megtisztított

és ügyeljen annak szoros, biztonságos beilleszkedésére.

– Ismét hajtsa le a porszívó 3 felső részét. A felülről kifejtett

kis nyomás hatására a 8 retesz ismét bepattan a helyére.

Időnként mossa ki a 11 tartályt a kereskedelemben kapható,

nem koptató hatású tisztítószerrel, majd hagyja megszáradni.

Motorvédő szűrő (lásd a „C” ábrát)

A 19 motorvédő szűrőnek gyakorlatilag nincs szüksége kar-

bantartásra. Időről időre vegye ki a motorvédő szűrőt és tiszta

vízzel alaposan öblítse ki. A behelyezés előtt hagyja a motor-

védő szűrőt jól kiszáradni.

Szintérzékelő szenzorok

Tisztítsa meg Sie időnként a 20 szintérzékelő szenzorokat.

Nyissa ki a 13 lezáró kapcsokat vegye le 3 a porszívó felső ré-

szintérzékelő szenzorokat egy puha kendővel tisztítsa meg.

Tegye ismét fel a helyére a porszívó 3 felső részét és zárja le a

13 lezáró kapcsokat.

Ha a 4 figyelmeztető lámpa villog és/vagy felhangzik az akusz-

tikus jel felhangzik, a 18 redős szűrőket meg kell tisztítani. Ál-

lítsa ehhez a 6 üzemmódátkapcsolót az Elektromágneses

szűrőtisztítás jelére. A redős szűrők tisztítása kb.

10 másodpercig tart.

Győződjön meg arról, hogy az 5 légáram-szabályozó a felhasz-

nált tömlőátmérőnek megfelelő helyzetben van.

– Rázza le a még maradó port a 18 redős szűrőről és szükség

esetén cserélje ki a 18 redős szűrőt.

OBJ_BUCH-877-007.book Page 102 Monday, August 11, 2014 11:47 AMРусский | 103 Bosch Power Tools 1 609 92A 0XD | (11.8.14) – Ellenőrizze, nincs-e eldugulva a 17 porzsák nyílása, és nem

telt-e meg a 17 porzsák. Ebbez az esetben cserélje ki a 17

Ha az üzembe helyezés után a 4 figyelmeztető lámpa ismét vil-

log és/vagy felhangzik az akusztikus jel, hatjsa végre a követ-

–Ha ENT üzemmódban, távkapcsoló automatikával dol-

gozik, kapcsolja ki a berendezéshez csatlakoztatott elekt-

romos kéziszerszámot és húzza ki a hálózati csatlakozó du-

gót a 7 dugaszolóaljzatból.

– Kapcsolja be az elszívó berendezést.

– Csatlakoztasson hozzá egy 35 mm-es tömlőt.

–Ha a 4 figyelmeztető lámpa nem villog, az elszívó berende-

zés és az elszívócső rendben van.

–Ha a 4 figyelmeztető lámpa villog, ellenőrizze az elszívó

rendszert és a 10 elszívócsövet, nincs-e benne felhalmo-

zódott szennyeződés.

–Ha a 4 figyelmeztető lámpa ezután még mindig villog, tisz-

títsa meg és szükség esetén cserélje ki a 18 redős szűrőt.

– Ha a kívánt elszívási teljesítményt ezután sem sikerül elér-

ni, adja át a porelszívót a vevőszolgálatnak.

Vevőszolgálat és használati tanácsadás

Ha kérdései vannak, vagy pótalkatrészeket akar megrendelni,

okvetlenül adja meg az elektromos kéziszerszám típustáblá-

ján található 10-jegyű cikkszámot.

A Vevőszolgálat választ ad a termékének javításával és kar-

bantartásával, valamint a pótalkatrészekkel kapcsolatos kér-

déseire. A tartalékalkatrészekkel kapcsolatos robbantott áb-

rák és egyéb információk a címen találhatók:

A Bosch Használati Tanácsadó Team szívesen segít, ha termé-

keinkkel és azok tartozékaival kapcsolatos kérdései vannak.

A www.bosch-pt.hu oldalon online megrendelheti készüléké-

Az elszívót, a tartozékokat és a csomagolást a környezetvédel-

mi szempontoknak megfelelően kell újrafelhasználásra előké-

Ne dobja ki az elszívó berendezést a háztartási szemétbe!

Csak az EU-tagországok számára:

A használt villamos és elektronikus beren-

dezésekre vonatkozó 2012/19/EU sz. Eu-

rópai Irányelvnek és ennek a megfelelő or-

szágok jogharmonizációjának megfelelően

a már használhatatlan elektromos

kéziszerszámokat külön össze kell gyűjteni

és a környezetvédelmi szempontból megfelelő újra felhaszná-

A változtatások joga fenntartva.
