NAUDOJIMO INSTRUKCIJA GAS 50 M Professional BOSCH

Lietuviškai....Puslapis 168

عربي .صفة 179

۱۸۵ صفحه فارسی

3

1 2 3 4 5 6 7 8 9 10 11 BOSCH 12 13 14 15 16 GAS 50 M

4

A

13 11 9 10 17

B

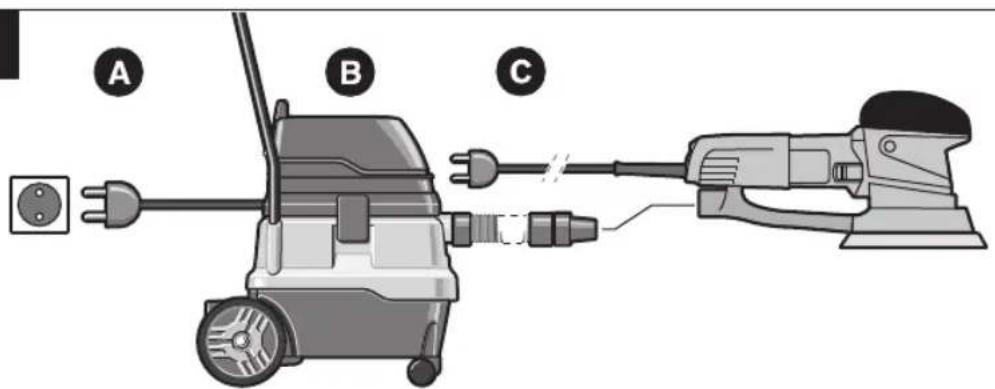

A B C

	A [U]	B [P]	C [P(max.)]
EU	230 V	1 200 W	2 500 W
CH	230 V	1 200 W	1 100 W
DK	230 V	1 200 W	1 100 W
GB	110 V	1 200 W	230 W
GB	230 V	1 200 W	1 800 W
AUS	240 V	1 200 W	1 200 W
JP	100 V	1 100 W	400 W
KO	220 V	1 200 W	2 300 W

5

C 8 1 2 ① ④ ③ ④ ③ 19 18

6 | Deutsch

Deutsch

Sicherheitshinweise

Perskaitykite visas šias saugos nuorodas ir reikalavimus. Jei nepaisysite žemiau pateik-tų saugos nuorody ir reikalavimų, gali trenkti elektros smūgis, kilti gaisras ir galite sunkiai susižaloti arba sužaloti kitus asmenis.

Išsaugokite šią instrukcija.

Šis siurblys nėra skirtas, kad juo dirbtų vaikai ir asmenys su fizinėmis, jutiminėmis ar dvasinėmis negaliomis arba asmenys, kuriems trūksta patirties arba žinių. Jaunesni kaip 8 metų amžiaus vaikai ir asmenys su fizinėmis, jutiminėmis ir dvasinėmis negaliomis arba asmenys, kuriems trūksta patirties ar žinių siurblį gali naudoti tik tada, jei juos prižiūri už saugumą atsakingas asmuo arba jie buvo instruktuoti, kaip siurblį saugiai naudoti ir žino apie gresiančius pavojus. Priešingu atveju prietaisas gali būti valdomas netinkamai ir kyla sužeidimų pavojus.

▶ Prižiūrėkite vaikus. Taip bus užtikrinama, kad vaikai su siurbliu nežaistų.
▶ Vaikams draudžiama siurblį valyti ir atlikti jo techninę priežiūrą, jei neprižiūri atsakingas suaugęs asmuo.
▶ Niekada nesiurbkite medžiagų, kurių sudėtyje yra asbesto. Asbestas yra vėžį sukelianti medžiaga.

!ISPÉJIMAS

Siurbli naudokite tik tada, jei gavote pakankamai informacijos apie jo nau-

dojima, apie medžiagas, kurias galima siurbti, ir kaip šias medžiagas saugiai pašalinti. Rūpeestingai instruktavus sumažėja netinkamo naudojimo ir sužalojimų tikimybė.

! ISPÈJIMAS

Siurblys skirtas sausoms medžia- goms siurbti, o naudojant tinkamas

priemones – taip pat ir skysčiams siurbti. J vidų patekęs skystis padidina elektros smūgio riziką.

▶ Nesiurbkite siurbliu degių ir sprogių skysčių, pavyzdžiui, benzino, alyvos, alkoholio, tirpiklių. Nesiurbkite karštu ir degančių dulkių. Nenaudokite siurblio sprogiose patalpose. Dulkės, garai ir skysčiai gali užsidegti ir sprogti.

! ISPÈJIMAS

Kištukinį lizdą naudokite tik naudojimo instrukcijoje nurodytu tikslu.

! ISPÈJIMAS

Jei iš siurblio pradeda tekėti putos ir vanduo, siurbli jedelsdami išjunkite

ir ištuštinkite baką. Priešingu atveju galite pažeisti siurblį.

DÉMESIO

Siurbli naudokite ir laikykite tik patal- pose. J siurblio viršutinę dalj patekęs lie-

taus vanduo ir drėgmė padidina elektros smūgio riziką.

DÉMESIO

Reguliariai valykite skysčio pripildymo jutiklius ir tikrinkite, ar jie nepažeisti.

Priešingu atveju gali sutrikti veikimas.

Jei su siurbliu neišvengiamai reikia dirbti džoje aplinkoje, naudokite nuotėkio srovės apsauginį jungiklj. Naudojant nuotėkio srovės apsauginį jungiklj sumažėja elektros smūgio pavojus.
▶ Prijunkite siurblj prie tinkamai jžeminto maitinimo tinklo. Kištukinis lizdas ir ilginamasis laidas turi būti su tvarkingu jžeminimu.
Kiekvieną kartą prieś pradėdami naudoti patikrinkite siurblį, laidą ir kištuką. Jei pastebite pažeidimų, siurblio nenaudokite. Neardykite siurblio patys, dėl jo remonto kreipkitės tik į kvalifikuotą specialistą. Remontuojant siurblį turi būti naudojamos tik originalios at-sarginės dalys. Pažeisti siurbliai, laidai ir kištukai padidina elektros smūgio pavojų.
Per laidą nepervažiuokite ir jo nesuspauskite. Netraukite uż laido, norėdami iš kištukinio lizdo ištraukti kištuką arba patraukti siurbli. Pažeisti laidai padidina elektros smūgio pavoju.
Prieš atlikdami siurblio reguliavimo, techninės priežiūros ar valymo darbus, keisdami papildomą įrangą ar statydami siurbli sandėliuoti, iš kištukinio lizdo ištraukite kištuką. Ši atsargos priemonė padės išvengti netyčinio siurblio paleidimo.
▶ Pasirūpinkite geru vėdinimu darbo vietoje.
▶ Siurblį turi remontuoti tik kvalifikuotas specialistas ir naudoti tik originalias atsargines dalis. Taip galima garantuoti, jog siurblys išliks saugus naudoti.

Lietuviškai | 169

!ISPÉJIMAS

Siurblyje yra sveikatai kenksmingų dulkių. Dėl siurblio ištuštinimo ir

techninės priežiūros, o taip pat dėl dulkių surinkimo talpos pašalinimo kreipkitės i specialistus. Šiems darbams atlikti būtina atitinkama apsauginė įranga. Nenaudokite siurblio, jei trūksta koklių nors filtravimo sistemos dalių. Priešingu atveju galite pakenkti savo sveikatai.

Prieš pradėdami naudoti patikrinkite, ar siurbimo žarna yra nepriekaištingos būklės. Tikrindami, siurbimo žarną palikite primontuotą prie siurblio, kad netikėtai neišeitų dulkių. Priešingu atveju, galite jkvėpti dulkių.
Ant siurblio nesėdėkite. Priešingu atveju siurblį galite pažeisti.
- Atsargiai elkitės su maitinimo laidu ir siurbimo žarna. Priešingu atveju galite sužaloti kitus asmenis.
▶ Neplaukite siurblio tiesiai i jij nukreipta vandens srove.
I siurblio viršutinę dalj patekęs vanduo padidina elektros smūgio riziką.

Simboliai

Žemiau pateikti simboliai gali būti svarbūs naudojant siurblį. Prašome įsiminti simbolius ir jų reikšmes. Teisingai suprasdami simbolius galėsite geriau ir saugiau naudotis siurbliu.

Simboliai ir jų reikšmės

ATSARGIAI

Perskaitykite visas šias saugos nuoro-

das ir reikalavimus. Jei nepaisysite žemiau pateiktų saugos nuorodu ir reikalavimų, gali trenkti elektros smūgis, kilti gaisras ir galite sunkiai susižaloti arba sužaloti kitus asmenis.

M M

M klasės siurblys pagal IEC/EN 60335-2-69, skirtas sveikatai kenksmingoms dulkėms, kurių ribinė poveikio vertė ≥ 0 , 1 m g / m sausuoju būdu siurbti

Atlenkite siurblio viršutinę dalj 3 ir tvirtai ją laikykite. Paimkite klostytą filtrą 18 už viršutinio krašto ir traukdami j viršų išimkite.

Gaminio ir techninių duomenų aprašas

Prašome atlenkti instrukcijos atlenkiamajj puslapį, kuriame pavaizduotas siurblys, ir skaitant laikyti jį atverstą.

Elektrinio įrankio paskirtis

Prietaisas yra skirtas medienos drožlėms ir pjuvenoms, taip pat nedegioms sausoms dulkėms, nedegiems skysčiams bei vandens ir oro mišiniui įtraukti, susiurbti, varyti ir atskirti. Siurblio techninės savybės, susijusios su dulkių surinkimu, yra patikrintos, jis atitinka M dulkių klasę. Siurblys skirtas naudoti sunkesnėmis sąlygomis verslo sektoriuje, pvz., pramonėje, meistrų dirbtuvėse ir cechuose.

Siurblj naudokite tik tada, jei susipažinote su visomis jo funkcijomis ir esate jj visiškai įvaldę arba buvote atitinkamai instruktuoti.

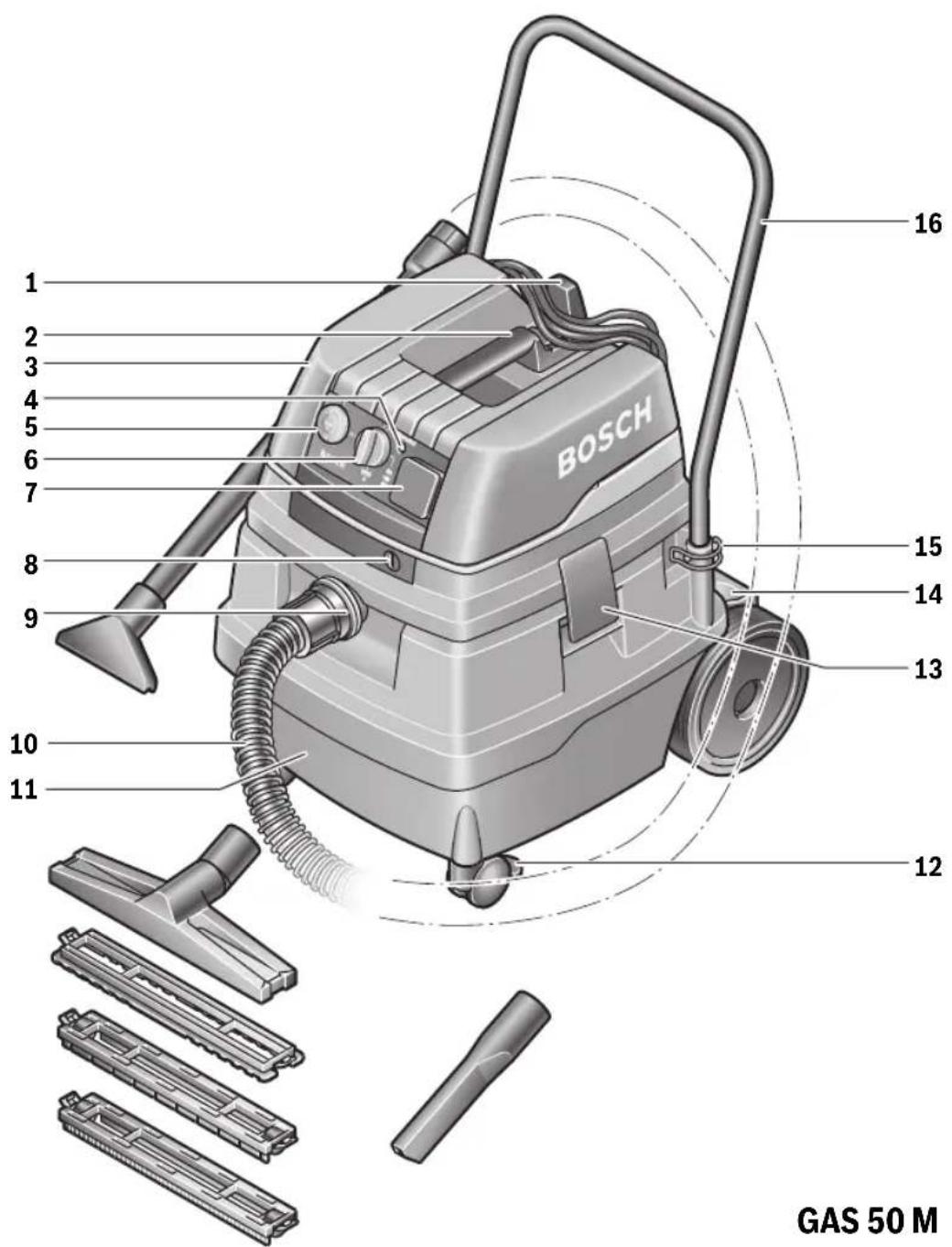

Pavaizduoti prietaiso elementai

Pavaizduotų sudedamųjų dalių numeriai atitinka siurblio schemos numerius.

1 Laido laikiklis
2 Rankena prietaisui pernešti
3 Siurblio viršutinė dalis
4 lspėjamoji lemputė
5 „Airflow“ reguliatorius
6 Veikimo režimų perjungiklis
7 Kištukinis lizdas elektriniam jrankiui
8 Fiksatorius
9 Žarnos tvirtinimo anga

10 Siurbiamoji žarna

11 Bakas
12 Ratų stabdys
13 Siurblio viršutinės dalies užraktas
14 Papildomos jrangos dėtuvė
15 Kreipiamosios rankenos spaustuvas
16 Kreipiamoji rankena
17 Dulkių surinkimo maišelis
18 Klostytas filtras
19 Variklio apsauginis filtras
20 Pripildymo lygio jutiklis

*Pavaizduoti ar aprašyti priedai i tiekiamą standartinį komplektą nejeina. Visą papildomą įrangą rasite mūsu papildomos įrangos programoje.

Informacija apie triukšma

Triukšmo emisijos vertės nustatytos pagal EN 60335-2-69.

Prietaiso triukšmo lygis, išmatuotas pagal A skalę, tipiniu atveju yra mažesnis nei 70 dB(A). Paklaida K = 3 dB. Dirbant triukšmo lygis gali viršyti 80 dB(A).

Reikia naudoti klausos apsaugos priemones!

170 | Lietuviškai

Techniniai duomenys

Medienos dulkių siurblys		GAS 50 M
Gaminio numeris		0 601 988 1..
Nominali naudojamoji galia	W	1
Dažnis	Hz 50/60
Bako talpa (bruto)	I	50
Talpa neto	I	43
Dulkių surinkimo maišelio tūris	I	21
Maks. išretinimas*	hPa 225
Maks. srautas*	m3/h 140
Nusiurbimo našumas	W	316
Klostyto filtro plotas	cm2	8600
Dulkių klasė		M
Svoris pagal „EPTA-Procedure 01/2003“	kg	17,3
Apsaugos klasė		± /I
Apsaugos tipas		IP 24

IFA bandymų protokolas Nr.

201122735/1110

* Išmatuota su ∅ 35 mm ir 5 m ilgio siurbimo žarna

Pateikti duomenys galioja tuo atveju, kai nominali jtampa [U] yra lygi 230 V. Esant mažesnei jtampai, o taip pat priklausomai nuo elektrinio jrankio modifikacijos šie duomenys gali skirtis nuo aukščiau pateiktuju.

Atitikties deklaracija CE

Atsakingai pareiškiame, kad skyriuje „Techniniai duomenys“ aprašytas gaminys atitinka privalomus Direktyvų 2011/65/ES, 2014/30/ES, 2006/42/EB reikalavimus ir jų pakeitimus bei šiuos standartus: EN 60335-1, EN 60335-2-69.

Techniné byla (2006/42/EB) laikoma: Robert Bosch GmbH, PT/ETM9, 70764 Leinfelden-Echterdingen, GERMANY

▶ Prieš pradėdami bet kokius siurblio priežiūros ar remonto darbus, iš kištukinio lizdo ištraukite kištuką.

Kreipiamosios rankenos montagimas

Važiuoklė yra sukonstruota taip, kad su kreipamaja rankena 16 siurblį būtų galima lengviau patraukti. Norėdami patraukti siurblį, visada abiem rankom palmkite už kreipiamosios ran- kenos 16.

Kreipiamają rankeną 16 jstatykite j 2 bako 11 angas. Jstatykitė 15 spaustuvus j atitinkamas kreipiamosios rankenos 16 angas ir spaustuvus 15 užspauskite.

Ratai yra su ratų stabdžiais 12. Norėdami užfiksuoti, paspauskite koja ratų stabdį 12 žemyn.

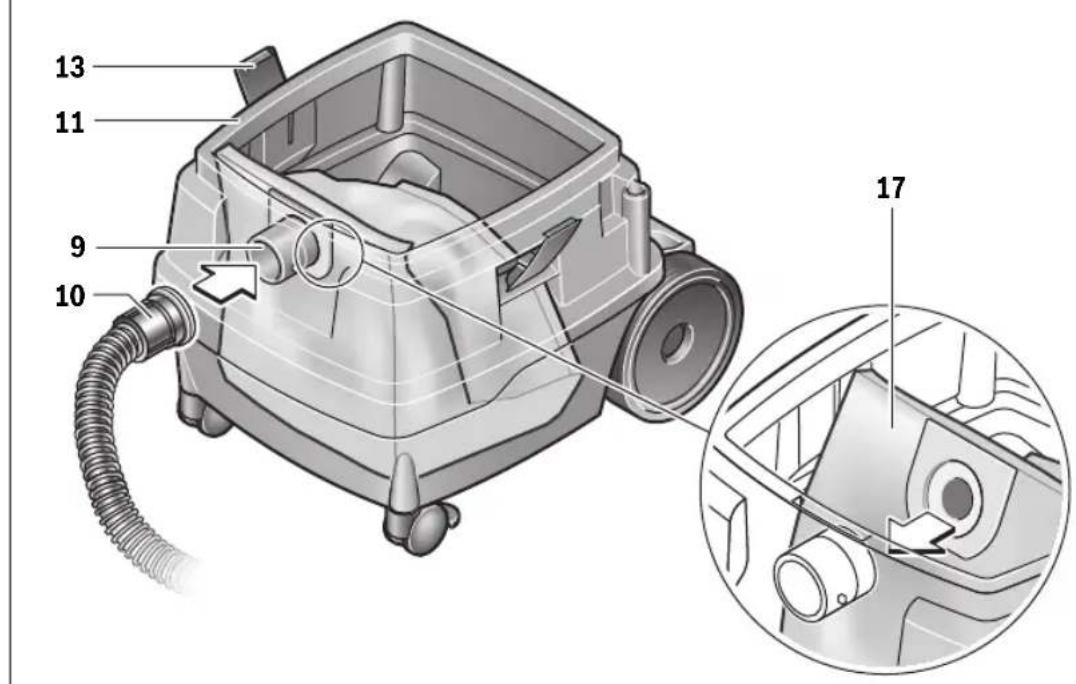

Dulkių surinkimo maišelio keitimas ir įdėjimas (žr. pav. A)

- Atspauskite užraktus 13 ir nuimkite siurblio viršutinę dalj 3. - Dulkių surinkimo maišelį 17 nuimkite nuo jungės traukda- mi atgal. Uždarykite dulkių surinkimo maišelio angą, t.y. at- verskite dangtelį. Uždarą dulkių surinkimo maišelį išimkite iš siurblio.

- Užmaukite naują dulkių surinkimo maišelį 17 ant siurblio jungės. Iṣitikinkite, kad dulkių surinkimo maišelis 17 per visą ilgį yra prigludęs prie bako 11 vidinės sienelės. Uždėkite siurblio viršutinę dalį 3.

- Užspauskite užraktus 13.

Norėdami siurbti sausas medžiagas, naudokite dulkių surinkimo maišelį 17. Naudojant dulkių surinkimo maišelį 17, klostytas filtras 18 ilgiau išlieka neužterštas, ilgiau išlaikomas siurbimo našumas ir lengviau pašalinamos dulkės.

Jei siurbiamoms medžiagoms nenustatyta ribinė poveikio vertė arba ši vertė lygi ≥ 1 mg/m³ (pagal dulkių klasę L), galima siurbti tiesiai j baką.

Jei siurbliui veikiant IS režimu, jspėjamoji lemputė 4 mirksi, o veikiant ENT režimu, pasigirsta garsinis signalas, reikia išvalyti klostytus filtrus 18. Tuo tikslu veikimo režimu perjungiklj 6 nustatykite ties simboliu elektromagnetinis filtro valymas. Klostyti filtrai valomi apie 10 sekundžių.

Jei jspėjamoji lemputė 4 mirksi toliau ir (arba) girdimas garsinis signalas, dulkių surinkimo maišelį 17 reikia pakeisti.
Jei jspėjamoji lemputė 4 mirksi ir toliau ir (arba) vis dar girdimas garsinis signalas, siurblį reikia patikrinti, kaip aprašyta skyriuje „Gedimai“.

!SPÉJIMAS

Siurblyje yra sveikatai kenksmingų dulkių. Dėl siurblio ištuštinimo ir

techninės priežiūros, o taip pat dėl dulkių surinkimo talpos pašalinimo kreipkitės į specialistus. Šiems darbams atlikti būtina atitinkama apsauginė įranga. Nenaudokite siurblio, jei trūksta kokių nors filtravimo sistemos dalių. Priešingu atveju galite pakenkti savo sveikatai.

Siurbiamosios žarnos montavimas (žr. pav. A)

Siurblio žarną 10 jstatykite j žarnos tvirtinimo angą 9 ir sukite ją iki atramos pagal laikrodžio rodyklę.

Siurblio vamzdžius tvirtai jstatykite vieną j kitą.

Nuoroda: Bosch rekomenduoja naudoti 19 mm arba 35 mm skersmens antistatines siurbimo žarnas.

Lietuviškai | 171

Naudojimas

Paruošimas naudoti

Atkreipkite dėmesį į tinklo įtampa! Maitinimo šaltinio įtampa turi sutapti su siurblio firminėje lentelėje nurodytais duomenimis. 230 V pažymėtus elektrinius įrankius galima jungti ir prie 220V maitinimo tinklo.
- Prašome išsiaškinti apie jūsų šalyje galiojančias direktyvas ir įstatymus, reglamentuojančius, kaip elgtis su sveikatai kenksmingomis dulkėmis.

Kad tausotumėte energiją, siurblį jjunkite tik tada, kai naudo-site.

Simboliai ant veikimo režimu perjungiklio

on Jjungimas (Veikimo režimas IS)

off lšjungimas

Elektromagnetinis filtro valymas

Veikimas su automatiniu nuotolinio jjungimo jtaisu (Veikimo režimas ENT)

Nusėdusių dulkių nusiurbimas (veikimo režimas IS)

- Dirbkite su apsaugine kauke.

Nuoroda: pasirinkus veikimo režimą IS, galima naudoti tik papildomoje jrangoje nurodytas 35 mm žarnas ir antgalius.

Norėdami siurblį įjungti, veikimo režimų perjungiklj 6 nusta-tykite į padėtį on.

Norėdami siurblį išjungti, veikimo režimų perjungiklj 6 nusta-tykite į padėtį off.

Siurblys yra su oro srauto kontrolės įtaisu („Airflow“). Siurbliui veikiant IS režimu, oro srauto vertė yra fiksuota 20 m/s, nepriklausomai nuo „Airflow“ reguliatoriaus 5 padėties. Jei ši vertė sumažėja, dėl, pvz., siurbimo žarnoje susikaupusių nešvarumų, prisipildžius dulkių surinkimo maišeliui arba susėdus klostytam filtrui, pradeda mirksėti jspėjamoji lemputė 4. Tokiu atveju siurblj išjunkite ir patikrinkite jį, kaip aprašyta skyriuje „Gedimai“.

Kylančių dulkių nusiurbimas nuo veikiančių elektrinių įrankių (veikimo režimas ENT su automatiniu nuotolinio ijungimo įtaisu) (žr. pav. B)

Dirbkite su apsaugine kauke.
- Jei panaudotas oras išleidžiamas atgal i patalpa, tai turi būti pakankama patalpos ventiliacijos norma (L). Laikykitės atitinkamų nacionalinių direktyvų.

Dulkių siurblyje yra integruotas kištukinis lizdas su apsauginiu kontaktu 7. Prie jo galite prijungti išorinį elektrinį jrankį. Siurblys bus jjungiamas automatiškai, jjungiant prijungtą elektrinį jrankį. Neviršykite maksimalios leistinos prijungto elektrinio jrankio suminės galios.

Iš papildomos jrangos asortimento galima pasirinkti jvairių žarnų sistemų elektriniams įrankiams prijungti.

Nustatykite „Airflow“ reguliatorių 5 pagal naudojamos žarnos skersmenį 19 mm arba 35 mm.

Kad būtų užtikrintas pakankamas dulkių transportavimas j nusiurbimo vietą, oro srautas („Airflow“) prijungtam elektriniam įrankiui neturi nukristi žemiau minimalaus oro srauto.

Žarnos skersmuo	„Airflow“ nustatymo vertė
35 mm	70 m^3/h
19 mm	20 m^3/h

Veikimo režimų perjungiklj 6 nustatykite ties simboliu veikimas su automatiniu nuotolinio ijungimo įtaisu.

Esant šiam veikimo režimui, oro srautas atitinkamai pagal „Airflow“ reguliatoriaus 5 nustatymą kontroliuojamas elektroniniu būdu. Tinkamai parinkus nustatymą užtikrinamas pakankamas dulkių transportavimas.

Norėdami ijungti siurblį, jjunkite prie kištukinio lizdo 7 pri-jungtą elektrinį jrankį. Siurblys paleidžiamas automatiškai.

Jei mirksi jspėjamoji lemputė 4 ir pasigirsta garsinis signalas, siurblį reikia patikrinti, kaip aprašyta skyriuje „Gedimai“.

Norėdami siurblį išjungti, išjunkite elektrinį įrankį. Siurblys automatiškai išsijungia apie 6 sek. vėliau.

Siurbliui veikiant režimu ENT su automatiniu nuotolinio ijungimo įtaisu, elektroninis paleidimo srovės ribotuvas riboja galią siurblio jungimo metu, todėl siurbljų galima naudoti su 16 A saugikliu.

Elektromagnetinis filtro valymas

Prietaisas yra su elektromagnetine filtro valymo sistema, kuri nuo klostyto filtro 18 pašalina susikaupusias dulkes.

Véliausiai tada, kai nebepakanka siurbimo našumo, reikia jjungti filtro valymo funkcija.

Veikimo režimu perjungiklj 6 nustatykite ties simboliu elektromagnetinis filtro valymas. Jei yra prijungtas elektrinis jrankis, jis turi būti išjungtas.

Siurblys apie 10 sekundžių kratosi ir automatiškai išsijungia.

Prieš vėl jjungdami siurbimo režimą, trumpai palaukite, kad bake nusėstų dulkės.

Filtro valymo dažnumas priklauso nuo dulkių rūšies ir kiekio. Reguliariai atliekant šią funkciją išlaikomas maksimalus našumas.

Skysčių siurbimas

▶ Nesiurbkite siurbliu degių ir sprogių skysčių, pavyzdžiui, benzino, alyvos, alkoholio, tirpiklių. Nesiurbkite karštų ir degančių dulkių. Nenaudokite siurblio sprogiose patalpose. Dulkės, garai ir skysčiai gali užsidegti ir sprogti.
▶ Siurblj draudžiama naudoti kaip vandens siurblj. Siurblys yra skirtas oro ir vandens mišiniui susiurbti.
▶ Prieš pradėdami bet kokius siurblio priežiūros ar remonto darbus, iš kištukinio lizdo ištraukite kištuką.

Nuoroda: prieš pradėdami siurbti skysčius, išimkite dulkių surinkimo maišelį 17 ir ištuštinkite baką 11.

Siurblys yra su pripildymo lygio jutikliais 20. Kai pasiekiamas maksimalus pripildymo lygis, siurblys išsijungia. Veikimo režimų perjungiklj 6 nustatykite i padėtį off.

172 | Lietuviškai

Baigę siurbti, kad išvengtumėte pelėjimo, klostytą filtrą 18 išimkite ir padėkite, kad gerai išdžiūtų, arba nuimkite siurblio viršutinę dalį 3 ir palikite išdžiūti.

Pritaikymo galimybės

Siurblj leidžiama naudoti šioms medžiagoms susiurbti ir nusi- urbti:

• Dulkès, kurių ribinė poveikio vertė ≥ 0,1 mg/m³
• mineralinių medžiagų dulkėms su aliuminio hidroksidu
• grafito dulkéms
• aliuminio dulkèms
• popieriausdulkëms
• su o d ž i y dulkėms
• miltelinių dažų dulkėms
• poliuretanodulkëms
• GFK (stiklo pluoštu armuoto plastiko) dulkėms epoksidinės dervos pagrindu, žr. gamintojo saugos duomenų lapą
• CFK (angliavandeniliu armuoto plastiko) dulkéms epoksidinés dervos pagrindu, žr. gamintojo saugos duomenų lapą
• dažų dulkėms, kurių sudėtyje nėra vėžį sukeliančių medžiągų
  medienos dulkéms
  Sprogioje aplinkoje siurblj naudoti draudžiama.

Priežiūra ir servisas

Priežiūra ir valymas

▶ Prieš pradėdami bet kokius siurblio priežiūros ar remonto darbus, iš kištukinio lizdo ištraukite kištuką.
- Kad galėtumėte gerai ir saugiai dirbti, pasirūpinkite, kad ventiliacinės angos ir siurblys būtų švarūs.
▶ Atlikdami siurblio techninės priežiūros ir valymo darbus, dévėkite respiratorių.

Jei reikia pakeisti maitinimo laidą, dėl saugumo sumetimų tai turi būti atliekama Bosch įmonėje arba įgaliotose Bosch elektrinių įrankių remonto dirbtuvėse.

Bent kartą metuose gamintojas ar įgaliotas asmuo privalo atlikti siurblio techninių savybių, susijusių su dulkių surinkimu, patikrinimą, pvz., ar nepažeistas filtras, ar siurblys sandarus, kaip veikia kontrolinis įtaisas.

M klasės siurblius, kurie buvo užterštoje aplinkoje, reikia nuvalyti iš išorės, o taip pat visas mašinos dalis arba apdoroti sandarinamosiomis medžiagomis. Atliekant techninės priežiūros ir remonto darbus visas užterštas dalis, kurių nebegalima tinkamai išvalyti, reikia šalinti. Šias dalis reikia šalinti nepralaidžiuose maišeliuose, laikantis tokių atliekų šalinimo tai-syklių.

Jei techninės priežiūros darbus atlieka naudotojas, siurblį reikia išmontuoti, išvalyti ir atlikti techninę priežiūrą, jei ją atliekant nebus keliamas pavojus techninę priežiūrą atliekančiam personalui ar kitiems asmenims. Prieš išmontuojant siurblį reikia išvalyti, kad būtų išvengta galimų pavojų. Patalpa, kurioje išmontuojamas siurblys, turi būti gerai vėdinama. Atlikdami techninės priežiūros darbus dėvėkite asmenines apsaugines priemones. Atlikus techninės priežiūros darbus reikia išvalyti techninės priežiūros zoną.

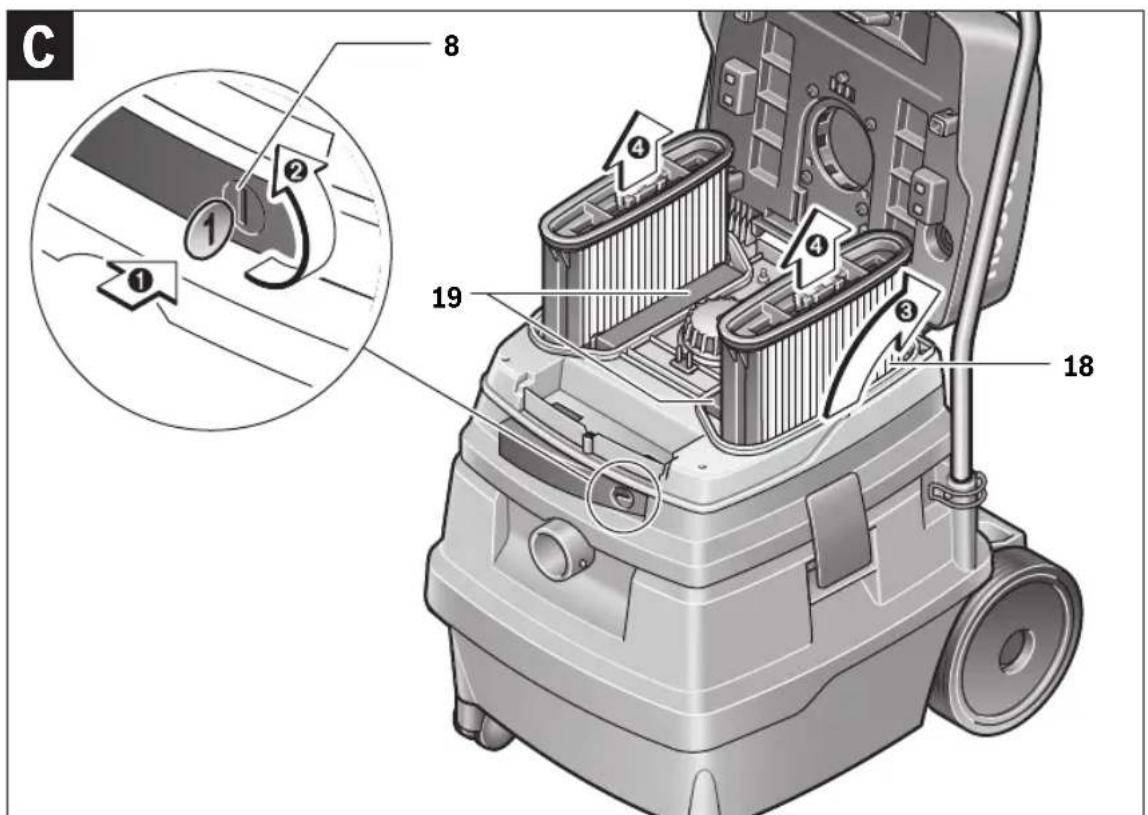

Klostyto filtro išėmimas ir keitimas (žr. pav. C)

Pažeistą klostytą filtrą 18 nedelsdami pakeiskite.

• Moneta ar kt. daiktu pasukite fiksatoriaus 8 užraktą 1/4 sūkio rodyklės kryptimi ir fiksatorių jspauskite.
• Atlenkite siurblio viršutinę dalj 3 ir tvirtai ją laikykite. Palmkite klostytą filtrą 18 už viršutinio krašto ir traukdami i viršų išimkite.
• Klostytą filtrą 18 išvalykite.
• Jstatykite naują ar išvalytą klostytą filtrą 18 ir patikrinkite, ar jis tinkamai jsistatė.
• Siurblio viršutinę dalj 3 vél nuleiskite žemyn. Šiek tiek pa- spaudus iš viršaus, fiksatorius 8 vél užsifiksuoja.

Bakas

Baką 11 retkarčiais išvalykite jprastu, neabrazyviniu valikliu ir palikite išdžiūti.

Variklio apsauginis filtras (žr. pav. C)

Variklio apsauginiam filtrui 19 techninės priežiūros nereikia. Retkarčiais variklio filtrą išimkite ir praplaukite po švaraus vandens čiurkšle. Prieš jdėdami variklio apsauginį filtrą palaukite, kol jis gerai išdžius.

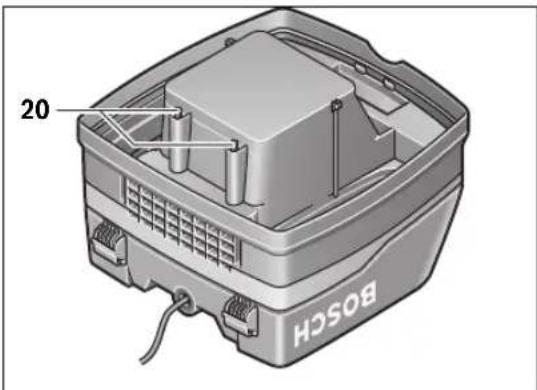

Pripildymo lygio jutikliai

20 BOSCH

Kartais išvalykite pripildymo lygio jutiklius 20.

Atspauskite užraktus 13 ir nuimkite siurblio viršutinę dalj 3. Pripildymo lygio jutiklius 20 valykite minkštu skudurėliu. Vėl uždėkite siurblio viršutinę dalj 3 ir užspauskite užraktus 13.

Gedimai

Jei mirksi jspėjamoji lemputė 4 ir (arba) pasigirsta garsinis signalas, reikia išvalyti klostytus filtrus 18. Tuo tikslu veikimo režimų perjungiklį 6 nustatykite ties simboliu elektromagnetinis filtro valymas. Klostyti filtrai valomi apie 10 sekundžių. Jsitikinkite, kad „Airflow“ reguliatorius 5 nustatytas į atitinkamą padėtį pagal naudojamos žarnos skersmenį.

• Nuo klostytų filtrų 18 nupurtykite likusias dulkes ir, jei reikia, klostytus filtrus 18 pakeiskite.
• Patikrinkite, ar neužsikimšusi dulkių surinkimo maišelio 17 anga, ar nepilnas dulkių surinkimo maišelis 17. Jei anga užsikimšusi ar dulkių maišelis 17 pilnas, jį pakeiskite.

Jei siurblj jjungus vèl pradeda mirkséti jspėjamoji lemputė 4 ir (arba) pasigirsta garsinis signalas, atlikite šiuos veiksmus.

Lietuviškai | 173

• Esant veikimorežimui ENT su automatiniu nuotolinio jjungimo įtaisu, išjunkite prijungtą elektrinį įrankį ir iš kiš- tukinio lizdo 7 ištraukite kištuką.
• Ijunkite siurblj.
• Prijunkite 35 mm žarną.
• Jei jspėjamoji lemputė nemirksi 4, vadinasi siurblys ir siurbimo žarna yra tvarkingi.
• Jei įspėjamoji lemputė mirksi 4, patikrinkite, ar išsiurbimo sistemoje ir siurbimo žarnoje 10 nėra susikaupę nešvarumu.
• Jei jspėjamoji lemputė 4 vis tiek mirksi toliau, išvalykite klostytus filtrus 18 ir, jei reikia, juos pakeiskite.
• Jei siurbimo našumas vis tiek nepakankamas, siurblj pri-statykite j klientų aptarnavimo skyrių.

Klientų aptarnavimo skyrius ir naudotojų konsultavimo tarnyba

leškant informacijos ir užsakant atsargines dalis būtina nurodyti dešimtženklį gaminio užsakymo numerį.

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informaciją apie atsargines dalis rasite čia:

www.bosch-pt.com

Bosch naudotojų konsultavimo tarnybos specialistai mielai at-sakys į klausimus apie mūsų gaminius ir papildomą įrangą.

Lietuva

Bosch jrankių servisas

Informacijos tarnyba: [phone]

Irankių remontas: [phone]

Faksas: [phone]

El. paštas: [e-mail]

Šalinimas

Siurblys, papildoma jranga ir pakuotės turi būti ekologiškai utilizuojami.

Nemeskite siurblių į buitinių atliekų konteinerius!

Tik ES šalims:

Pagal Europos direktyvą 2012/19/ES dėl elektros ir elektroninės įrangos atliekų ir šios direktyvos perkėlimo į nacionalinę teisę aktus, naudoti nebetinkami elektriniai įrankiai turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

Galimi pakeitimai.
