Caractéristiques	Détails
Type d'appareil	Aspirateur professionnel à eau et poussière
Puissance	1 200 W
Capacité du réservoir	50 litres
Poids	15 kg
Dimensions	580 x 380 x 800 mm
Filtration	Filtre à cartouche, système de nettoyage automatique
Accessoires inclus	Flexible, suceur plat, brosse pour sols, filtre
Utilisation	Idéal pour les chantiers, nettoyage de locaux, aspiration de liquides et poussières
Maintenance	Vérifier et nettoyer régulièrement le filtre, vider le réservoir après chaque utilisation
Sécurité	Protection contre les surcharges, câble d'alimentation de 7,5 m
Garantie	2 ans
Informations supplémentaires	Compatible avec divers accessoires Bosch, idéal pour les professionnels

FOIRE AUX QUESTIONS - GAS 50 M Professional BOSCH

Comment vider le réservoir de l'aspirateur BOSCH GAS 50 M Professional ?

Pour vider le réservoir, débranchez l'aspirateur, retirez le réservoir en le faisant tourner dans le sens inverse des aiguilles d'une montre, puis videz-le dans une poubelle. Assurez-vous de bien le remettre en place avant de rallumer l'aspirateur.

L'aspirateur ne s'allume pas, que faire ?

Vérifiez que l'aspirateur est bien branché et que la prise fonctionne. Si l'aspirateur ne s'allume toujours pas, contrôlez le câble d'alimentation pour des dommages visibles. Si nécessaire, contactez le service après-vente.

Comment nettoyer le filtre de l'aspirateur ?

Pour nettoyer le filtre, retirez-le du réservoir selon le mode d'emploi, puis rincez-le à l'eau claire et laissez-le sécher complètement avant de le remettre en place.

L'aspirateur fait un bruit anormal, que dois-je vérifier ?

Un bruit anormal peut être causé par un objet bloqué dans le tuyau ou la brosse. Vérifiez le tuyau et la brosse pour des obstructions. Si le bruit persiste, contactez un technicien.

Quelle est la capacité du réservoir de l'aspirateur BOSCH GAS 50 M Professional ?

La capacité du réservoir de l'aspirateur BOSCH GAS 50 M Professional est de 50 litres.

Comment changer le sac filtre de l'aspirateur ?

Pour changer le sac filtre, ouvrez le compartiment du sac, retirez le sac usagé, puis insérez un nouveau sac en vous assurant qu'il est bien fixé avant de refermer le compartiment.

L'aspirateur dégage une odeur désagréable, que faire ?

Une odeur désagréable peut indiquer un filtre sale ou un sac plein. Vérifiez et changez le sac ou nettoyez le filtre si nécessaire. Si l'odeur persiste, faites vérifier l'aspirateur par un professionnel.

Quel type de filtre utiliser pour l'aspirateur BOSCH GAS 50 M Professional ?

Utilisez uniquement des filtres recommandés par le fabricant pour assurer le bon fonctionnement de l'aspirateur. Reportez-vous au manuel d'utilisation pour plus de détails sur les pièces de rechange.

Comment entretenir l'aspirateur pour prolonger sa durée de vie ?

Pour entretenir l'aspirateur, nettoyez régulièrement les filtres, videz le réservoir après chaque utilisation, vérifiez le tuyau et les accessoires pour des obstructions, et rangez l'aspirateur dans un endroit sec.

MODE D'EMPLOI GAS 50 M Professional BOSCH

Avertissements de sécurité

Il est impératif de lire toutes les consignes de sécurité et toutes les instructions. Le non-respect des avertissements et instructions indiqués ci-après peut conduire à une électrocution, un incendie et/ou de graves blessures.

Garder précieusement ces instructions.

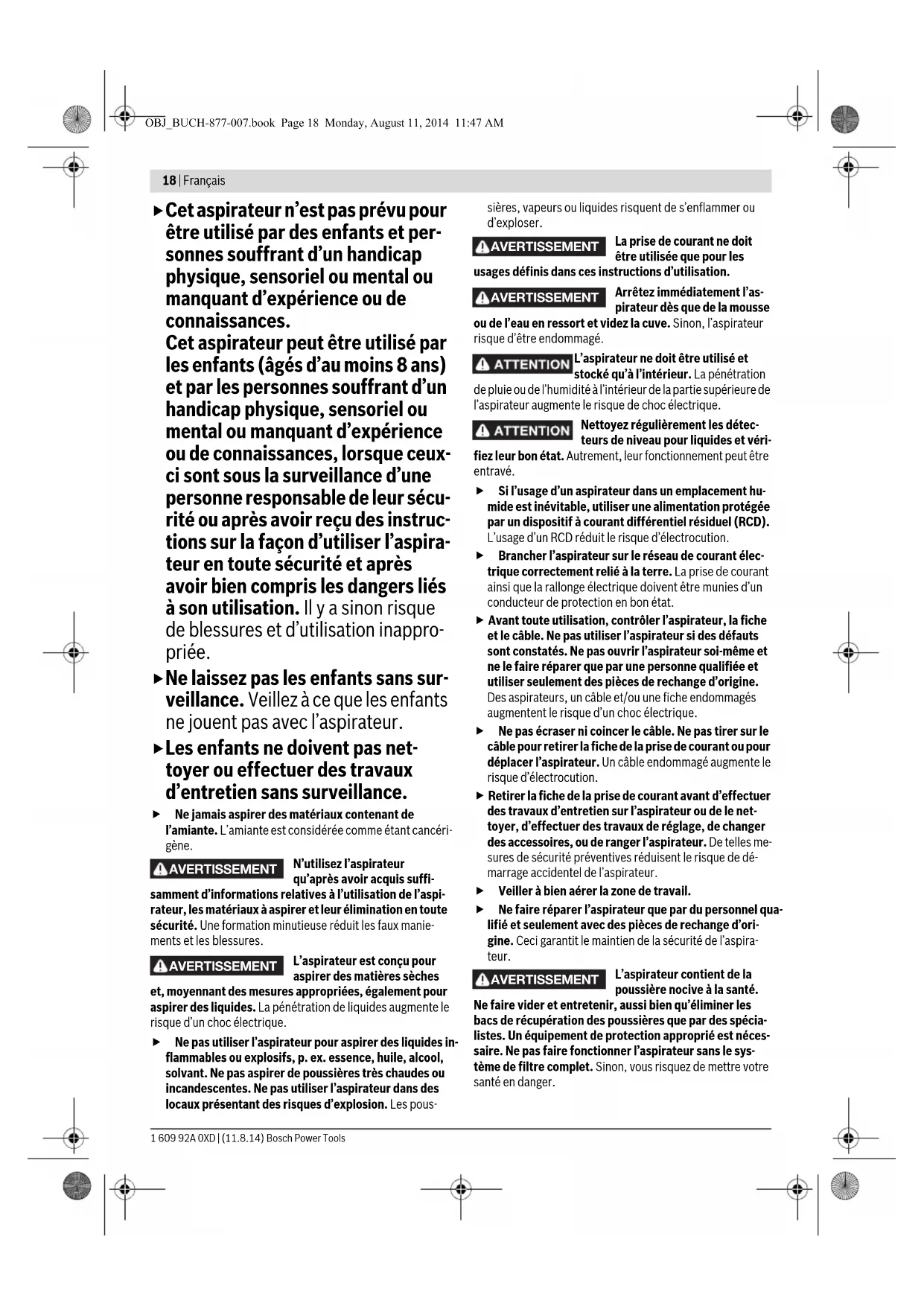

18 | Français

Cet aspirateur n'est pas prévu pour être utilisé par des enfants et personnes souffrant d'un handicap physique, sensoriel ou mental ou manquant d'expérience ou de connaissances.

Cet aspirateur peut être utilisé par les enfants (âgés d'au moins 8 ans) et par les personnes souffrant d'un handicap physique, sensoriel ou mental ou manquant d'expérience ou de connaissances, lorsque ceux-ci sont sous la surveillance d'une personne responsable de leur sécurité ou après avoir reçu des instructions sur la façon d'utiliser l'aspirateur en toute sécurité et après avoir bien compris les dangers liés à son utilisation. Il y a sinon risque de blessures et d'utilisation inappropriée.

▶ Ne laissez pas les enfants sans surveillance. Veillez à ce que les enfants ne jouent pas avec l'aspirateur.
Les enfants ne doivent pas nettoyer ou effectuer des travaux d'entretien sans surveillance.
▶ Ne jamais aspirer des matériaux contenant de l'amiante. L'amiante est considérée comme étant cancérigène.

AVERTISSEMENT

N'utilisez l'aspirateur qu'après avoir acquis suffi-

samment d'informations relatives à l'utilisation de l'aspirateur, les matériaux à aspirer et leur élimination en toute sécurité. Une formation minutieuse réduit les faux maniements et les blessures.

AVERTISSEMENT

L'aspirateur est conçu pour aspirer des matières sèches

et, moyennant des mesures appropriées, également pour aspirer des liquides. La pénétration de liquides augmente le risque d'un choc électrique.

▶ Ne pas utiliser l'aspirateur pour aspirer des liquides inflammables ou explosifs, p. ex. essence, huile, alcool, solvant. Ne pas aspirer de poussières très chaudes ou incandescentes. Ne pas utiliser l'aspirateur dans des locaux présentant des risques d'explosion. Les pous-

sières, vapeurs ou liquides risquent de s'enflammer ou d'exploser.

AVERTISSEMENT

La prise de courant ne doit être utilisée que pour les

usages définis dans ces instructions d'utilisation.

AVERTISSEMENT

Arrêtez immédiatement l'as- pirateur dès que de la mousse

ou de l'eau en ressort et videz la cuve. Sinon, l'aspirateur risque d'être endommagé.

ATTENTION

L'aspirateur ne doit être utilisé et stocké qu'à l'intérieur. La pénétration

de pluie ou de l'humidité à l'intérieur de la partie supérieure de l'aspirateur augmente le risque de choc électrique.

ATTENTION

Nettoyez régulièrement les détecteurs de niveau pour liquides et véri-

fiez leur bon état. Autrement, leur fonctionnement peut être entravé.

Si l'usage d'un aspirateur dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant différentiel résiduel (RCD). L'usage d'un RCD réduit le risque d'électrocution.
▶ Brancher l'aspirateur sur le réseau de courant électrique correctement relié à la terre. La prise de courant ainsi que la rallonge électrique doivent être munies d'un conducteur de protection en bon état.
- Avant toute utilisation, contrôler l'aspirateur, la fiche et le câble. Ne pas utiliser l'aspirateur si des défauts sont constatés. Ne pas ouvrir l'aspirateur soi-même et ne le faire réparer que par une personne qualifiée et utiliser seulement des pièces de rechange d'origine. Des aspirateurs, un câble et/ou une fiche endommagés augmentent le risque d'un choc électrique.
▶ Ne pas écraser ni coincer le câble. Ne pas tirer sur le câble pour retirer la fiche de la prise de courant ou pour déplacer l'aspirateur. Un câble endommagé augmente le risque d'électrocution.
▶ Retirer la fiche de la prise de courant avant d'effectuer des travaux d'entretien sur l'aspirateur ou de le nettoyer, d'effectuer des travaux de réglage, de changer des accessoires, ou de ranger l'aspirateur. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'aspirateur.
▶ Veiller à bien aérer la zone de travail.
▶ Ne faire réparer l'aspirateur que par du personnel qualifié et seulement avec des pièces de rechange d'origine. Ceci garantit le maintien de la sécurité de l'aspirateur.

! AVERTISSEMENT

L'aspirateur contient de la poussière nocive à la santé.

Ne faire vider et entretenir, aussi bien qu'éliminer les bacs de récupération des poussières que par des spécialistes. Un équipement de protection approprié est nécessaire. Ne pas faire fonctionner l'aspirateur sans le système de filtre complet. Sinon, vous risquez de mettre votre santé en danger.

Français | 19

Avant la mise en service, contrôler l'état impeccable du tuyau d'aspiration. Laisser le tuyau d'aspiration raccordé à l'aspirateur pour éviter que de la poussière ne sorte involontairement. Sinon, vous risquez d'aspirer de la poussière.
▶ Ne vous asseyez jamais sur l'aspirateur. Vous risquez d'endommager l'aspirateur.
- Soyez prudent lors de l'utilisation du câble de secteur et du tuyau d'aspiration. Vous pourriez autrement mettre en danger d'autres personnes.
▶ Ne dirigez jamais un jet d'eau directement sur l'aspirateur pour le nettoyer. La pénétration d'eau à l'intérieur de la partie supérieure de l'aspirateur augmente le risque de choc électrique.

Symboles

Les symboles suivants peuvent être importants pour l'utilisation de votre aspirateur. Veuillez mémoriser ces symboles et leurs significations. L'interprétation correcte des symboles vous permettra de mieux utiliser votre aspirateur en toute sécurité.

Symboles et leur signification

ATTENTION

Il est impératif de lire toutes les

consignes de sécurité et toutes les instructions. Le non-respect des avertissements et instructions indiqués ci-après peut conduire à une électrocution, un incendie et/ou de graves blessures.

M M

Aspirateur de la classe de poussières M conformément à la norme IEC/EN 60335-2-69 pour aspirer à sec des poussières nocives d'une valeur limite d'exposition de ≥ 0,1 m g/m

Relevez la partie supérieure de l'aspirateur 3 et maintenez-la. Prenez le filtre à plis 18 par les garnitures et sortez-le en le tirant vers le haut.

Description et performances du produit

Dépliez le volet sur lequel l'aspirateur est représenté de manière graphique. Laissez le volet déplié pendant la lecture de la présente notice d'utilisation.

Utilisation conforme

L'appareil est conçu pour le ramassage, l'aspiration, le transport et la séparation de copeaux de bois et de poussières sèches non inflammables ainsi que de liquides non inflammables et d'un mélange air/eau. L'aspirateur a été contrôlé conformément aux prescriptions relatives à l'aspiration de poussières et correspond à la classe de poussières M. Il est approprié pour une utilisation intensive professionnelle, par exemple dans l'artisanat, l'industrie ainsi que dans les ateliers.

N'utilisez l'aspirateur qu'après vous être familiarisé avec toutes ses fonctions et que vous êtes en mesure de l'utiliser sans réserve ou après avoir reçu des instructions correspondantes.

Eléments de l'appareil

La numérotation des éléments de l'appareil se réfère à la représentation de l'aspirateur sur la page graphique.

1 Logement de câble
2 Poignée
3 Partie supérieure de l'aspirateur
4 Voyant d'avertissement
5 Régulateur du débit d'air (Airflow)
6 Sélecteur du mode d'exploitation
7 Prise de courant pour raccord de l'outil électroportatif
8 Verrou
9 Raccord du tuyau flexible

10 Tuyau d'aspiration

11 Réservoir
12 Frein de roue
13 Fermeture du capot de l'aspirateur
14 Porte-accessoires
15 Agrafe de la barre de conduite
16 Barre de conduite
17 Sac à poussières
18 Filtre à plis
19 Filtre de protection du moteur
20 Capteurs de niveau

*Les accessoires décrits ou illustrés ne sont pas tous compris dans la fourniture. Vous trouverez les accessoires complets dans notre programme d'accessoires.

Informations concernant le niveau sonore

Valeurs d'émissions sonores déterminées selon la norme EN 60335-2-69.

La mesure réelle (A) du niveau de pression acoustique de l'outil est en général inférieur à 70 dB(A). Incertitude K = 3 dB. Le niveau sonore en fonctionnement peut dépasser 80 dB(A).

Porter une protection acoustique !

20 | Français

Caractéristiques techniques

Aspirateur « spécial bois » GAS 50 M
N° d'article		0 601 988 1..
Puissance nominale absorbée	W	1
Fréquence	Hz 50/60
Contenance du réservoir (brut)	l	50
Contenance nette du réservoir	l	43
Volume du sac à poussières	l	21
Dépression max.*	hPa 225
Débit max.*	m3/h 140
Capacité d'aspiration	W	316
Surface filtre à plis	cm2	8600
Classe de poussières		M
Poids suivant
EPTA-Procedure 01/2003	kg 17,3
Classe de protection		+ /
Type de protection		IP 24

Rapport d'essai IFA no.

201122735/1110

* mesuré avec un tuyau d'aspiration de ∅ 35 mm et d'une longueur de 5 m Ces indications sont valables pour des tensions nominales de [U] 230 V. Ces indications peuvent varier pour des tensions plus basses ainsi que pour des versions spécifiques à certains pays.

Déclaration de conformité

CE

Nous déclarons sous notre propre responsabilité que le produit décrit sous « Caractéristiques techniques » est en conformité avec toutes les dispositions des directives 2011/65/UE, 2014/30/UE, 2006/42/CE et leurs modifications ainsi qu'avec les normes suivantes : EN 60335-1, EN 60335-2-69.

Dossier technique (2006/42/CE) auprès de : Robert Bosch GmbH, PT/ETM9, 70764 Leinfelden-Echterdingen, GERMANY

Henk Becker

Helmut Heinzelmann

- Avant d'effectuer des travaux sur l'aspirateur, retirer la fiche de la prise de courant.

Montage de la barre de conduite

Le châssis a été conçu de façon à faciliter le plus possible le déplacement de l'aspirateur au moyen de la barre de conduite 16. Pour tirer, prenez toujours la barre de conduite 16 par les deux mains.

Introduisez la barre de conduite 16 dans les deux ouvertures du réservoir 11. Poussez les agrafes 15 à travers les alésages appropriés des barres de conduite 16 et fermez les agrafes 15.

Les roues sont équipées de freins 12. Pour bloquer les roues, rabattez les freins 12 vers le bas.

Montage/remplacement du sac à poussières (voir figure A)

• Ouvrez les deux fermetures 13 et relevez la partie supérieure de l'aspirateur 3.
• Retirez le sac à poussières rempli 17 du raccord vers l'arrière. Fermez l'ouverture du sac à poussières en rabattant le couvercle. Enlevez le sac à poussières fermé de l'aspirateur.
• Enfilez le nouveau sac à poussières 17 par-dessus le raccord de l'aspirateur. Veillez à ce que le sac à poussières 17 soit correctement posé dans toute sa longueur contre les parois intérieures du réservoir 11. Montez la partie supérieure de l'aspirateur 3.
• Fermez les fermetures 13.

Pour l'aspiration à sec, il est recommandé d'utiliser un sac à poussières 17. En utilisant un sac à poussières 17, le filtre à plis 18 ne s'obstrue pas aussi rapidement, il en résulte une meilleure capacité d'aspiration à long terme et l'élimination des poussières s'en trouve facilitée.

Tant que des matières sans ou avec une valeur limite d'exposition de ≥ 1 mg/m³ (correspondant à la classe de poussières L) sont aspirées, il est possible d'aspirer les matières directement dans le réservoir.

Lorsque la lampe d'avertissement 4 clignote en mode de fonctionnement IS (service aspirateur industriel) et/ou qu'un signal acoustique se fait entendre en mode de fonctionnement ENT (aspiration des outils électroportatifs), les filtres à plis 18 doivent être nettoyés. Tournez à cet effet le sélecteur du mode d'exploitation 6 sur le symbole Nettoyage électromagnétique du filtre. Les filtres à pli sont nettoyés pendant 10 secondes environ.

Au cas où le voyant d'avertissement 4 continuerait à clignoter et/ou le signal acoustique se ferait entendre, remplacez le sac à poussières 17.

Au cas où le voyant d'avertissement 4 continuerait à clignoter et/ou le signal acoustique se ferait entendre, faites contrôler l'aspirateur conformément au chapitre « Dérangements ».

Français | 21

AVERTISSEMENT

L'aspirateur contient de la poussière nocive à la santé.

Ne faire vider et entretenir, aussi bien qu'éliminer les bacs de récupération des poussières que par des spécialistes. Un équipement de protection approprié est nécessaire. Ne pas faire fonctionner l'aspirateur sans le système de filtre complet. Sinon, vous risquez de mettre votre santé en danger.

Montage du tuyau d'aspiration (voir figure A)

Montez le tuyau d'aspiration 10 sur le raccord du tuyau flexible 9 et tournez-le à fond dans le sens des aiguilles d'une montre.

Introduisez bien les tuyaux d'aspiration l'un dans l'autre.

Note : Bosch recommande l'utilisation de tuyaux flexibles à déchargement électrostatique ayant un diamètre de 19 mm ou de 35 mm.

Mise en marche

Mise en service

Tenez compte de la tension du réseau ! La tension de la source de courant doit correspondre aux indications se trouvant sur la plaque signalétique de l'aspirateur. Les outils électroportatifs marqués 230 V peuvent également être mis en service sous 220 V.
En ce qui concerne la manipulation de poussières nocives à la santé, s'informer sur les directives/lois en vigueur dans votre pays.

Afin d'économiser l'énergie, ne mettez en marche l'aspirateur que quand vous l'utilisez.

Symboles du sélecteur du mode d'exploitation

on Mise en marche (mode IS)
off Arrêt
	Nettoyage électromagnétique du filtre
	Commutation automatique à distance (mode ENT)

Aspiration des poussières déposées (mode IS)

▶ Portez un masque anti-poussières.

Note : En mode IS, n'utilisez que le programme des tuyaux flexibles et des buses de 35 mm de diamètre figurant sur la liste des accessoires.

Pour mettre en marche l'aspirateur, tournez le sélecteur du mode d'exploitation 6 sur on.

Pour arrêter l'aspirateur, tournez le sélecteur du mode d'exploitation 6 sur off.

L'aspirateur est équipé d'un dispositif de surveillance du débit d'air (Airflow). En mode IS, le débit d'air est réglé sur une valeur de 20 m/s, indépendamment du régulateur du débit d'air (Airflow) 5.

Lorsque la valeur effective est inférieure à cette valeur, p. ex. à cause d'un encrassement du tuyau d'aspiration, d'un sac à poussière plein ou d'un filtre obstrué, le voyant d'avertissement 4 se met à clignoter. Dans un tel cas, arrêtez l'aspirateur et faites-le contrôler conformément au chapitre « Dérangements ».

Aspiration des poussières dégagées par les outils électroportatifs en fonctionnement (mode ENT avec commutation automatique à distance) (voir figure B)

▶ Portez un masque anti-poussières.
▶ Un taux de renouvellement d'air suffisant (L) est obligatoire dans la pièce au cas où l'air sortant de l'appareil serait soufflé dans cette pièce. Respectez les règlementations nationales en vigueur.

Une prise de courant avec contact de mise à la terre 7 est intégrée dans l'aspirateur. Il est possible d'y connecter un outil électroportatif externe. L'aspirateur est automatiquement mis en marche par l'intermédiaire de l'outil électroportatif. Respectez la puissance connectée électrique maximale de l'outil électroportatif raccordé.

Différents systèmes de tuyaux flexibles sont disponibles comme accessoires pour le raccord des outils électroportatifs.

La position du régulateur du débit d'air (Airflow) 5 doit correspondre au diamètre du tuyau d'aspiration utilisé, à savoir 19 mm ou 35 mm.

Afin de garantir une évacuation de poussières suffisante à l'endroit d'aspiration, le débit d'air ne doit pas descendre en dessous du débit d'air minimum (Airflow) pour l'outil électroportatif branché sur l'aspirateur.

Diamètre du tuyau Valeur de réglage Airflow

35 mm	70 m^3/h
19 mm	20 m^3/h

Tournez le sélecteur du mode d'exploitation 6 sur le symbole Commutation automatique à distance.

Dans ce mode, le débit d'air est surveillé par l'électronique, et sa valeur dépend de la position du régulateur du débit d'air 5. Si le réglage est correct, une évacuation suffisante des poussières est garantie.

Pour la mise en marche de l'aspirateur, mettez en marche l'outil électroportatif raccordé à la prise 7. L'aspirateur se met automatiquement en marche.

Au cas où le voyant d'avertissement 4 se mettrait à clignoter et que le signal acoustique se ferait entendre, faites contrôler l'aspirateur conformément au chapitre « Dérangements ».

Arrêtez l'outil électroportatif pour arrêter l'aspirateur. L'aspirateur s'arrête automatiquement env. 6 secondes plus tard.

En mode ENT avec commutation automatique à distance la limitation électronique du courant de démarrage limite la puissance lors de la mise en marche de l'aspirateur et permet un fonctionnement sur un fusible 16 A.

22 | Français

Nettoyage électromagnétique du filtre

L'appareil est équipé d'un dispositif de nettoyage électromagnétique du filtre qui enlève les poussières adhérant sur le filtre à plis 18.

Faites fonctionner le dispositif de nettoyage du filtre au plus tard à chaque fois que la capacité d'aspiration n'est plus suffisante.

Tournez le sélecteur du mode d'exploitation 6 sur le symbole Nettoyage électromagnétique du filtre. Au cas où un outil électroportatif serait raccordé, celui-ci doit être mis hors fonctionnement.

L'aspirateur génère des vibrations pendant 10 secondes env. et s'arrête automatiquement.

Avant de remettre l'aspirateur en fonctionnement, attendez un peu que la poussière se dépose.

La fréquence du nettoyage du filtre dépend de la nature et de la quantité des poussières. Une utilisation régulière se traduit par une meilleure capacité d'aspiration à long terme.

Aspiration de liquides

▶ Ne pas utiliser l'aspirateur pour aspirer des liquides inflammables ou explosifs, p. ex. essence, huile, alcool, solvant. Ne pas aspirer de poussières très chaudes ou incandescentes. Ne pas utiliser l'aspirateur dans des locaux présentant des risques d'explosion. Les poussières, vapeurs ou liquides risquent de s'enflammer ou d'exploser.
▶ Ne pas utiliser l'aspirateur comme pompe à eau. L'aspirateur est conçu pour aspirer des mélanges d'air et d'eau.
Avant d'effectuer des travaux sur l'aspirateur, retirer la fiche de la prise de courant.

Note : Avant d'aspirer des liquides, retirez le sac à poussières 17 et videz le réservoir 11.

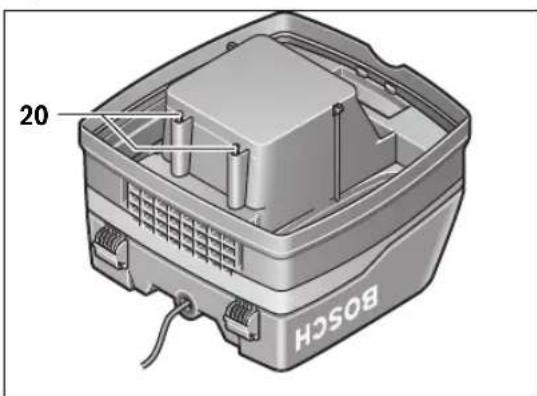

L'aspirateur est équipé de détecteurs de niveau 20. Lorsque le niveau de remplissage maximum est atteint, l'aspirateur s'arrête. Tournez le sélecteur du mode d'exploitation 6 sur off.

Une fois les travaux d'aspiration terminés, enlevez le filtre à plis 18 et laissez-le complètement sécher afin d'éviter la formation de moisissure, ou enlevez la partie supérieure de l'aspirateur 3 et laissez-la complètement sécher.

Possibilités d'utilisation

L'aspirateur peut être utilisé pour aspirer les matériaux suivants :

• Poussières d'une valeur limite d'exposition de ≥ 0,1 m g/³m
• poussières minérales avec hydroxyde d'aluminium
• poussières de graphite
• poussières d'aluminium
• poussières de papier
• poussières de suie
• poussières de peinture en poudre
• poussières de polyuréthane

• poussières PRV à base de résine époxy, voir feuille technique du fabricant

• poussières CFRP à base de résine époxy, voir feuille technique du fabricant

• poussières de vernis sans éléments cancérigènes
• poussières de bois

Ne jamais utiliser l'aspirateur dans des pièces présentant des risques d'explosion.

Entretien et Service Après-Vente

Nettoyage et entretien

Avant d'effectuer des travaux sur l'aspirateur, retirer la fiche de la prise de courant.
- Toujours tenir propres l'outil électroportatif ainsi que les fentes de ventilation afin d'obtenir un travail impeccable et sûr.
- Portez un masque de de protection contre les poussières pour les travaux d'entretien et le nettoyage de l'aspirateur.

Dans le cas où un remplacement de la fiche de raccordement s'avère nécessaire, ceci ne doit être effectué que par Bosch ou une station de Service Après-Vente agréée pour outillage Bosch afin d'éviter des dangers de sécurité.

Un contrôle conformément aux prescriptions relatives à l'aspiration de poussières, durant lequel sont contrôlés p. ex. un endommagement éventuel du filtre, l'étanchéité de l'aspirateur et le fonctionnement correct des installations de contrôle, doit être effectué au moins une fois par an par le fabricant de l'appareil ou par une personne initiée dans ce domaine.

Il est recommandé de nettoyer les parties extérieures des aspirateurs de la classe M qui se trouvaient dans un environnement sale ainsi que toutes les parties de la machine, ou de les traiter avec des agents d'étanchéité. Lors des travaux d'entretien ou de réparation, toutes les parties encrassées qui ne peuvent pas être nettoyées de manière satisfaisante doivent être éliminées. Ces pièces doivent être mises dans des sacs étanches conformément aux prescriptions en vigueur relatives à l'élimination des déchets de cette sorte.

Pour les travaux d'entretien effectués par l'utilisateur, l'aspirateur doit être démonté, nettoyé et entretenu dans la mesure du possible, sans que cela ne présente un danger pour le personnel chargé des travaux d'entretien et de maintenance ou pour d'autres personnes. Avant de procéder au démontage, il est recommandé de nettoyer l'appareil afin de prévenir des dangers éventuels. Veillez à une bonne aération de la pièce dans laquelle l'aspirateur est censé être démonté. Pendant les travaux d'entretien, portez un équipement personnel de protection. Une fois les travaux d'entretien terminés, il est recommandé de nettoyer l'endroit de travail.

Démontage/Remplacement du filtre à plis (voir figure C)

Remplacez immédiatement un filtre à plis 18 endommagé.

- A l'aide d'une pièce de monnaie ou autre, tournez la fermeture du verrou 8 d'un quart de tour dans le sens de la flèche et enfoncez le verrou.

Français | 23

• Relevez la partie supérieure de l'aspirateur 3 et maintenez-la. Prenez le filtre à plis 18 par les garnitures et sortez-le en le tirant vers le haut.
• Nettoyez le filtre à plis 18.
• Montez le nouveau filtre à plis ou le filtre à plis nettoyé 18 en faisant attention à ce qu'il soit correctement placé.
• Relevez la partie supérieure de l'aspirateur 3 par le bas. Le verrou 8 se remet en place lorsqu'on exerce une légère pression par le haut.

Réservoir

Nettoyez de temps en temps le réservoir 11 au moyen d'un détergent non abrasif disponible dans le commerce et laissez-le sécher.

Filtre de protection du moteur (voir figure C)

Le filtre de protection du moteur 19 ne nécessite que peu d'entretien. De temps en temps, enlevez et rincez le filtre de protection du moteur avec de l'eau claire. Laissez complètement sécher le filtre de protection du moteur avant de le remettre en place.

Capteurs de niveau

20 BOSCH

Nettoyez les capteurs de niveau 20 de temps en temps.

Ouvrez les deux fermetures 13 et relevez la partie supérieure de l'aspirateur 3.

Nettoyez les capteurs de niveau 20 au moyen d'un chiffon doux.

Remettez en place la partie supérieure de l'aspirateur 3 et rac-cordez les fermetures 13.

Dérangements

Si le voyant d'avertissement 4 clignote et/ou que le signal acoustique se fait entendre, nettoyer les filtres à plis 18.

Tournez à cet effet le sélecteur du mode d'exploitation 6 sur le symbole Nettoyage électromagnétique du filtre. Les filtres à plis sont nettoyés pendant 10 secondes environ.

Veillez à ce que le régulateur du débit d'air (Airflow) 5 soit bien dans la position correspondant au diamètre du tuyau d'aspiration utilisé.

• Secouez la poussière résiduelle des filtres à plis 18 et, le cas échéant, remplacez les filtres à plis 18.
• Vérifiez si l'ouverture du sac à poussières 17 est obturée ou si le sac à poussières 17 est plein. Dans un tel cas, remplacez le sac à poussières 17.

Si, une fois l'appareil mis en service, le voyant d'avertissement 4 clignotait à nouveau et/ou que le signal acoustique se faisait entendre, procédez comme suit.

• En mode ENT avec commutation automatique à distance, arrêtez l'outil électroportatif branché et retirez la fiche du secteur de la prise 7.
• Mettez en marche l'aspirateur.
• Raccordez un tuyau de 35 mm.
• Si le voyant d'avertissement 4 ne clignote pas, la cause de l'anomalie n'est pas liée à l'aspirateur ni au tuyau d'aspiration.
• Si le voyant d'avertissement 4 clignote, contrôlez le système d'aspiration et le tuyau d'aspiration 10 afin de vérifier s'il n'y a pas des encrassements qui causent une obturation.
• Au cas où le voyant d'avertissement 4 continuerait à clignoter, nettoyez les filtres à plis 18 et le cas échéant, remplacez-les.
• Au cas où la capacité d'aspiration ne serait plus atteinte, envoyez l'aspirateur au service après-vente.

Service Après-Vente et Assistance

Pour toute demande de renseignement ou commande de pièces de rechange, précisez-nous impérativement le numéro d'article à dix chiffres de l'outil électroportatif indiqué sur la plaque signalétique.

Notre Service Après-Vente répond à vos questions concernant la réparation et l'entretien de votre produit et les pièces de rechange. Vous trouverez des vues éclatées ainsi que des informations concernant les pièces de rechange également sous :

www.bosch-pt.com

Les conseillers techniques et assistants Bosch sont à votre disposition pour répondre à vos questions concernant nos produits et leurs accessoires.

France

Passez votre commande de pièces détachées directement en ligne sur notre site www.bosch-pt.fr.

Vous êtes un utilisateur, contactez :

Le Service Clientèle Bosch Outillage Electroportatif

Tel.: [phone]

(coût d'une communication locale)

Fax : [phone]

E-Mail: [e-mail]

Vous êtes un revendeur, contactez :

Service Après-Vente Electroportatif

126, rue de Stalingrad

93705 DRANCY Cédex

Tel.:[phone]

Fax : [phone]

E-Mail : [e-mail]

Belgique, Luxembourg

Tel.: [phone]

Fax: [phone]

E-Mail : [e-mail]

24 | Español

Suisse

Passez votre commande de pièces détachées directement en ligne sur notre site www.bosch-pt.com/ch/fr.

Tel.: [phone]

Fax : [phone]

E-Mail: [e-mail]

Elimination des déchets

Les aspirateurs, ainsi que leurs accessoires et emballages, doivent pouvoir suivre chacun une voie de recyclage appropriée.

Ne jetez pas les aspirateurs dans les ordures ménagères !

Seulement pour les pays de l'Union Européenne :

Conformément à la directive européenne 2012/19/UE relative aux déchets d'équipements électriques et électroniques et sa mise en vigueur conformément aux législations nationales, les outils électroportatifs dont on ne peut plus se servir doivent être

isolés et suivre une voie de recyclage appropriée.

Sous réserve de modifications.

Español
