tr Orijinal işletme talimatı

OBJ_BUCH-877-007.book Page 73 Monday, August 11, 2014 11:47 AM74 | Türkçe 1 609 92A 0XD | (11.8.14) Bosch Power Tools – Στον τρόπο λειτουργίας ENT με τηλεζεύξη θέστε εκτός λει- τουργίας το συνδεδεμένο ηλεκτρικό εργαλείο και βγάλτε το φις δικτύου από την πρίζα 7.– Θέστε σε λειτουργία τον απορροφητήρα.– Συνδέστε έναν σωλήνα με διάμετρο 35 mm. – Όταν η προειδοποιητική λυχνία 4 δεν αναβοσβήνει, τότε εί- ναι εντάξει και ο απορροφητήρας και ο σωλήνας αναρρόφη- σης. – Όταν η προειδοποιητική λυχνία 4 αναβοσβήνει, τότε ελέγ-ξτε μήπως έχoυν συσσωρευτεί βρωμιές στο σύστημα αναρ-ρόφησης ή/και στο σωλήνα αναρρόφησης 10. – Όταν στη συνέχεια η προειδοποιητική λυχνία 4 εξακολουθεί να αναβοσβήνει, τότε καθαρίστε, και ενδεχομένως αντικα-ταστήστε, τα πτυχωτά φίλτρα 18.– Να προσκομίσετε τον απορροφητήρα στο Service σε περί-πτωση που μετά το άδειασμα δεν επιτυγχάνεται η αναρροφη-τική ικανότητα. Service και παροχή συμβουλών χρήσης Όταν ζητάτε διασαφητικές πληροφορίες καθώς και όταν παραγ-γέλνετε ανταλλακτικά πρέπει να αναφέρετε οπωσδήποτε το 10ψήφιο αριθμό ευρετηρίου που αναγράφεται στην πινακίδα κατασκευαστή.Το Service απαντά στις ερωτήσεις σας σχετικά με την επισκευή και τη συντήρηση του προϊόνος σας καθώς για τα κατάλληλα ανταλλακτικά:www.bosch-pt.comΗ ομάδα παροχής συμβουλών της Bosch απαντά ευχαρίστως στις ερωτήσεις σας σχετικά με τα προϊόντα μας και τα ανταλλα-κτικά τους.ΕλλάδαRobert Bosch A.E.Ερχείας 3719400 Κορωπί – ΑθήναTel.: 210 5701270Fax: 210 5701283www.bosch.comwww.bosch-pt.grABZ Service A.E.Tel.: 210 5701380Fax: 210 5701607 Απόσυρση Ο απορροφητήρας, τα εξαρτήματα και οι συσκευασίες πρέπει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον.Μην ρίξετε τον απορροφητήρα στα απορρίμματα του σπιτιού σας! Μόνο για χώρες της ΕΕ:Σύμφωνα με την Κοινοτική Οδηγία 2012/19/EE σχετικά με τις παλαιές ηλεκτρι-κές και ηλεκτρονικές συσκευές και τη μετα-φορά της οδηγίας αυτής σε εθνικό δίκαιο δεν είναι πλέον υποχρεωτικό τα άχρηστα ηλεκτρι-κά εργαλεία να συλλέγονται ξεχωριστά για να ανακυκλωθούν με τρόπο φιλικό προς το περιβάλλον.Τηρούμε το δικαίωμα αλλαγών. Türkçe

Güvenlik Talimatı Bütün uyarıları ve talimat hükümlerini oku-yun. Açıklanan uyarılara ve talimat hükümleri-ne uyulmadığı takdirde elektrik çarpmalarına, yangınlara ve/veya ağır yaralanmalara neden olunabilir.Bu talimatı iyi saklayın. Bu elektrikli süpürge, çocukların

ve fiziksel, duyusal veya zihinsel

yetekleri sınırlı veya yetersiz dene-

yimi veya bilgisi olan kişiler tarafın-

dan kullanımka üzere tasarlanma-

Bu elektrikli süpürge 8 yaşından iti-

baren çocuklar ve fiziksel, duyusal

veya zihinsel yetenekleri sınırlı ve

yeterli deneyim ve bilgiye sahip ol-

mayan kişiler tarafından ancak de-

netim altında veya elektrikli süpür-

genin güvenli kullanımı hakkında

aydınlatıldıkları ve bu kullanıma

bağlı tehlikeleri kavradıkları tak-

dirde kullanılabilir. Aksi takdirde ha-

talı kullanım ve yaralanma tehlikesi

Çocuklara göz kulak olun. Bu yolla

çocukların elektrik süpürgesi ile oyna-

Elektrik süpürgesinin çocuklar ta-

rafından temizliği ve bakımı göze-

tim altında yapılmalıdır.  Hiçbir zaman asbest içeren maddeleri emdirmeyin. As-best kanserojen madde sayılır.Elektrik süpürgesini sadece emilecek ve gü-venli biçimde giderilecek maddelerle kulla-nıma ilişkin yeterli bilgi edindikten sonra kullanın. Aletin dikkatli ve bilinçli kullanımı hatalı işlevi ve yaralanma tehlike-sini azaltır.Bu elektrik süpürgesi kuru maddelerin ve uygun önlemler alınması halinde sıvıların emdirilmesine uygundur. Sıvıların elektrik süpürgesi içine sızması elektrik çarpma tehlikesini artırır.

UYARI UYARI OBJ_BUCH-877-007.book Page 74 Monday, August 11, 2014 11:47 AMTürkçe | 75

Bosch Power Tools 1 609 92A 0XD | (11.8.14)

 Bu elektrik süpürgesi ile örneğin benzin, yağ, alkol, çö-

zücü madde gibi yanıcı veya patlayıcı sıvıları emdirme-

yin. Kızgın veya yanan tozları emndirmeyin. Elektrik

süpürgesini patlama tehlikesi olan yerlerde çalıştırma-

yın. Tozlar, buharlar veya sıvılar tutuşabilir veya patlayabi-

Prizi sadece kullanım kılavuzunda belirtilen

Köpük veya su çıkınça elektrik süpürgesini

hemen kapatın ve kabı boşaltın. Aksi takdir-

de elektrik süpürgesi hasar görebilir.

Bu elektrik süpürgesi sadece iç mekânlar-

da kullanılabilir ve saklanabilir. Elektrik sü-

pürgesinin üst kısmına yağmur suyunun veya nemin sızması

elektrik çarpma tehlikesini artırır.

Sıvılara ait doluluk seviyesi sensörlerini

düzenli aralıklarla temizleyin ve hasar gö-

rüp görmediklerini kontrol edin. Aksi takdirde güvenli işlem

 Elektrik süpürgesi nemli ortamlarada çalıştırılmak zo-

rundaysa, hatalı akım koruma şalteri kullanın. Hatalı

akım koruma şalterinin kullanımı elektrik çarpma tehlikesi-

 Elektrik süpürgesini usulüne uygun olarak topraklan-

mış bir akım şebekesine bağlayın. Priz ve uzatma kablo-

su işlevsel bir koruyucu iletkene sahip olmalıdır.

 Her kullanımdan önce elektrik süpürgesini, kabloyu ve

fişi kontrol edin. Hasar tespit ederseniz elektrik süpür-

gesini kullanmayın. Elektrik süpürgesini kendiniz aç-

mayın ve sadece orijinal yedek parça kullanma koşulu

ile kalifiye uzman personele onartın. Hasarlı elektrik sü-

pürgesi, kablo ve fiş elektrik çarpma tehlikesini artırır.

 Kablonun üzerinden araç geçirmeyin veya kabloyu ez-

meyin. Fişi prizden çekmek için veya elektrik süpürge-

sini hareket ettirmek için kablodan çekmeyin. Hasarlı

kablolar elektrik çarpma tehlikesini artırır.

 Elektrik süpürgesinde bakım ve temizlik işleri yapmaya

başlamadan, alette ayarlama işlemleri yapmaya başla-

madan, aksesuar değiştirmeden veya aleti kullanım dı-

şına almadan önce fişi prizden çekin. Bu önlem elektrik

süpürgesinin yanlışlıkla çalışmasını önler.

 Çalıştığınız yerin iyi havalandırılmasını sağlayın.

 Elektrik süpürgesini sadece uzman personele ve oriji-

nal yedek parça kullanma koşulu ile onartın. Bu yolla

elektrik süpürgesinin güvenliğini sağlamış olursunuz.

Elektrik süpürgesi sağlığa zararlı tozlar içe-

rir. Toz toplama haznesinin tasfiyesi dahil

boşaltma ve bakım işlemlerini sadece uzmanlara yaptırın.

Bu işler için koruyucu bir donanım gereklidir. Elektrik sü-

pürgesini eksiksiz filtre sistemi olmadan çalıştırmayın.

Aksi takdirde sağlığınızı tehlikeye atarsınız.

 Elektrik süpürgesini çalıştırmadan önce emme hortu-

munun kusursuz durumda olup olmadığını kontrol edin.

Bu kontrol işlemini yaparken, tozun dışarı çıkmaması

için emme hortumunu elektrik süpürgesinde takılı bıra-

kın. Aksi takdirde dışarı çıkan tozu soluyabilirsiniz.

 Elektrik süpürgesinin üzerine oturmayın. Elektrik sü-

pürgesine hasar verebilirsiniz.

 Şebeke bağlantı kablosunu ve emme hortumunu dik-

katli kullanın. Aksi takdirde başkalarını tehlikeye atabilir-

 Elektrik süpürgesinin üzerine doğrudan su huzmesi

püskürterek temizleme yapmayın. Suyun elektrik süpür-

gesinin üst bölümüne sızması elektrik çarpması tehlikesini

Aşağıdaki semboller elektrik süpürgenizi kullanmanızda

önemli olabilir. Lütfen sembolleri ve anlamlarını zihninize iyi-

ce yerleştirin. Sembolleri doğru yorumlamanız elektrik süpür-

gesini daha iyi ve daha güvenli kullanmanıza yardımcı olur.

UYARI UYARI UYARI Semboller ve anlamları

Bütün uyarıları ve tali-

mat hükümlerini okuyun.

Açıklanan uyarılara ve talimat hükümlerine

uyulmadığı takdirde elektrik çarpmalarına,

yangınlara ve/veya ağır yaralanmalara ne-

IEC/EN 60335-2-69 uyarınca M toz sınıfı

elektrik süpürgesi, Kuru emme için, şu pat-

lama tehlikesindeki sağlığa zararlı tozlar

Elektrik süpürgesinin üst bölümünü 3 açın

ve sıkıca tutun. Katlanır filtreyi 18 destek

yerlerinden tutun ve yukarı doğru çekerek

DİKKAT OBJ_BUCH-877-007.book Page 75 Monday, August 11, 2014 11:47 AM76 | Türkçe 1 609 92A 0XD | (11.8.14) Bosch Power Tools Ürün ve işlev tanımı

Lütfen elektrik süpürgesinin şeklinin bulunduğu kapak sayfa-

sını açın ve bu kullanım kılavuzunu okuduğunuz sürece açık tu-

Usulüne uygun kullanım

Bu alet, ahşap talaşlarının, yanıcı olmayan kuru tozların, yanıcı

olmayan sıvıların ve hava-su karışımının tutulması, emdirilme-

si, sevk edilmesi ve ayrılması için tasarlanmıştır. Bu elektrik

süpürgesi toz tekniği açısından test edilmiştir ve M toz sınıfına

uygundur. Bu elektrik süpürgesi örneğin sanayi işletmelerinde

ve sanatkar atölyeleinde yüksek performans gerektiren pro-

fesyonel kullanıma uygundur.

Elektrik süpürgesini ancak bütün fonksiyonları kusursuz du-

rumda iken ve ilgili talimatı aldıktan sonra kullanın.

Şekli gösterilen elemanlar

Şekli gösterilen elemanların numaraları grafik sayfasındaki

elektrik süpürgesi şeklinin bulunduğu numaralarla aynıdır.

3 Elektrik süpürgesi üst parçası

5 Airflow regülatörü

6 İşletim türü seçme şalteri

7 Elektrikli el aleti için priz

13 Elektrik süpürgesi üst parçası kapağı

15 Sürme tutamağı kıskacı

19 Motor koruma filtresi

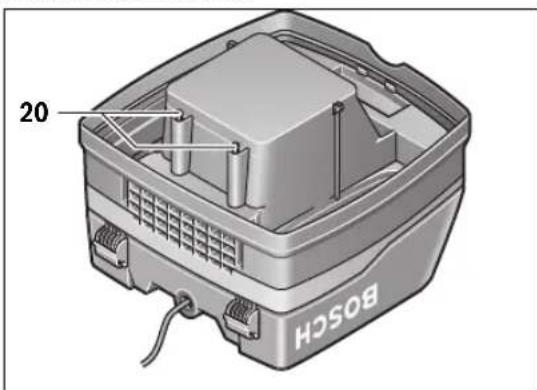

20 Doluluk seviyesi sensörleri

*Şekli gösterilen veya tanımlanan aksesuar standart teslimat kap-

samında değildir. Aksesuarın tümünü aksesuar programımızda bu-

Gürültü emisyonu hakkında bilgi

Gürültü emisyon değerleri EN 60335-2-69 uyarınca belirlen-

Aletin A olarak değerlendirilen ses basıncı seviyesi tipik olarak

70 dB(A)’dan düşüktür. Tolerans K = 3 dB.

Çalışma sırasında gürültü seviyesi 80 dB(A)’yı aşabilir.

Koruyucu kulaklık kullanın!

Tek sorumlu olarak “Teknik veriler” bölümünde tanımlanan

ürünün, değişiklikleri de dahil olmak üzere 2011/65/EU,

2014/30/EU, 2006/42/EC yönergelerinin geçerli bütün

hükümlerini karşıladığını ve aşağıdaki standartlarla uyumlu

olduğunu beyan ederiz: EN 60335-1, EN 60335-2-69.

Teknik belgelerin bulunduğu merkez (2006/42/EC):

Robert Bosch GmbH, PT/ETM9,

Katlanır filtre yüzeyi

201122735/1110 * Ölçülen emme hortumu Ø 35 mm ve 5 m uzunluğundaVeriler [U] 230 V’luk anma gerilimleri için geçerlidir. Daha düşük gerilim-lerde ve ülkelere özgü tiplerde bu veriler değişebilir. Henk Becker

OBJ_BUCH-877-007.book Page 76 Monday, August 11, 2014 11:47 AMTürkçe | 77 Bosch Power Tools 1 609 92A 0XD | (11.8.14) Montaj

 Elektrik süpürgesinde bir işlem yapmadan önce her de-

fasında fişi prizden çekin.

Sürme tutamağının takılması

Tekerlek tertibatı, elektrik süpürgesi sürme tutamağı 16 ile ra-

hatça çekilecek biçimde tasarlanmıştır. Çekmek için sürme

tutamağını 16 daima iki elinizle tutun.

Tutamağı 16 kabın 11 iki deliğine takın. Kancaları 15 tutama-

ğın 16 ilgili deliklerinden geçirin ve kancaları 15 kapatın.

Tekerlekler 12 tekerlek freni ile donatılmıştır. Aleti yerine tes-

pit etmek için tekerlek frenini 12 aşağı bastırın.

Toz torbasının değiştirilmesi/takılması

–Kapağı 13 açın ve elektrik süpürgesi üst parçasını 3 alın.

– Dolu toz torbasını 17 bağlantı flanşından aşağı doğru çeke-

rek çıkarın. Kapağı çevirerek toz torbasının deliğini kapa-

tın. Kapalı toz torbasını elektrik süpürgesinden alın.

– Yeni toz torbasını 17 elektrik süpürgesinin bağlantı flanşı

üzerine yatırın. Toz torbasının 17 bütün uzunluğunun kabın

11 iç çeperine oturduğundan emin olun. Elektrik süpürge-

sinin üst parçasını 3 yerine yerleştirin.

–Kapakları 13 kapatın.

Kuru emme için toz torbası 17 kullanmanız gerekir. Toz torba-

sı 17 kullanılırken katlanır filtre 18 uzun süre serbset kalır,

emme performansı daha uzun süre muhafaza edilir ve tozun

tasfiyesi kolaylaşır.

Patlama sınır değeri olmayan veya patlama sınır değeri

olan maddeler (L toz sınıfına göre) emilirken doğ-

rudan hazneye emdirme yapılabilir.

IS işletimi (biriken tozların emilme işletimi) esnasında uyarı

ışığı 4 yanıp söner ve/veya ENT işletimi esnasında sesli sinyal

duyulursa katlanır filtrenin 18 temizlenmesi gerekir. Bunu

yapmak için işletim türü seçme şalterini 6 elektro manyetik

filtre temizleme sembolüne getirin. Katlanır filtre yaklaşık

10 saniyede temizlenir.

Uyarı ışığı 4 bundan sonra da yanıp söner ve/veya sesli sinyal

duyulursa, toz torbasının 17 değiştirilmesi gerekir.

Uyarı ışığı 4 yanıp sönmeye devam eder veya sesli sinyal duyu-

lursa, elektrik süpürgesi bölüm “Arızalar” ’da belirtildiği gibi

kontrol edilmelidir.

Elektrik süpürgesi sağlığa zararlı tozlar içe-

rir. Toz toplama haznesinin tasfiyesi dahil

boşaltma ve bakım işlemlerini sadece uzmanlara yaptırın.

Bu işler için koruyucu bir donanım gereklidir. Elektrik sü-

pürgesini eksiksiz filtre sistemi olmadan çalıştırmayın.

Aksi takdirde sağlığınızı tehlikeye atarsınız.

Emme hortumunun takılması (Bakınız: Şekil A)

Emme hortumunu 10 hortum kovanına 9 yerleştirin ve saat

hareket yönünde sonuna kadar çevirin.

Emme borularını birbirine takın.

Not: Bosch 19 mm veya 35 mm çaplı statik ayırıcı emme hor-

tumlarının kullanılmasını tavsiye eder.

 Şebeke gerilimine dikkat edin! Akım kaynağının gerili-

mi elektrik süpürgesinin tip etiketinde belirtilen verile-

re uymalıdır. 230 V ile işaretlenmiş elektrikli el aletleri

220 V ile de çalıştırılabilir.

 Lütfen ülkenizdeki sağlığa zararlı tozlarla çalışmaya

ilişkin yönetmelik ve yasalar hakkında bilgi alın.

Enerjiden tasarruf etmek için elektrik süpürgesini sadece kul-

lanacağınız zamanlar açın.

İşletim türü seçme şalterindeki semboller

Birikmiş tozların emilmesi (İşletim türü IS)

 Koruyucu toz maskesi kullanın.

Not: IS işletim türünde sadece aksesuar bölümünde anılan

35 mm’lik hortum ve nozul (meme) programı kullanılabilir.

Elektrik süpürgesini açmak için işletim türü seçme şalterini 6

on konumuna getirin.

Elektrik süpürgesini kapatmak için işletim türü seçme şalteri-

ni 6 off konumuna getirin.

Bu elektrik süpürgesi bir hacimsel debi kontrolü (Airflow) ile

donatılmıştır. IS işletim türünde hacimsel debi 20 m/s’lik bir

değere ayarlı olup, Airflow regülatörünün 5 konumundan ba-

Bu değerin altına düşülünce, örneğin emme hortumunda biri-

ken toz, toz torbasının dolması veya tıkanan katlanır filtre ne-

deniyle, uyarı ışığı 4 yanıp sönmeye başlar. Bu gibi durumlar-

da elektrik süpürgesini kapatın ve “Arızalar” bölümünde belir-

tildiği gibi aleti kontrol edin.

Elektrikli el aleti ile çalışırken çıkan tozun emilmesi (uzak-

tan kumandalı ENT işletim türü) (Bakınız: Şekil B)

 Koruyucu toz maskesi kullanın.

 Atık hava aletin kullanıldığı mekana geri dönüyorsa,

mekanda yeterli bir hava değişim oranı (L) olmalıdır.

Bu konuda ulusal yönetmelik hükümlerine uyun.

Elektrik süpürgesine koruyucu kontaklı bir priz 7 entegre edil-

miştir. Bu prize dışarıdan bir elektrikli el aleti bağlayabilirsi-

niz. Elektrik süpürgesi bağlanan elektrikli el aleti üzerinden

otomatik olarak işletime alınır. Bağlanan elektrikli el aletinin

müsaade edilen maksimum bağlantı gücüne dikkat edin.

Elektrikli el aletleri için aksesuar olarak çeşitli bağlantı hortum

sistemleri mevcuttur.

Airflow regülatörünü 5 kullanılan hortum çapına uygun olarak

19 mm veya 35 mm’ye ayarlayın.

on Açma (İşletim türü IS)

Elektro manyetik filtre temizleme

Uzaktan kumandalı işletim (İşletim türü ENT)

OBJ_BUCH-877-007.book Page 77 Monday, August 11, 2014 11:47 AM78 | Türkçe

1 609 92A 0XD | (11.8.14) Bosch Power Tools

Emme yerinden yeterli toz aktarımının sağlanabilmesi için,

bağlanan elektrikli el aletinin minimum hacimsel debisinin

(Airflow) altına düşülmemelidir.

İşletim türü seçme şalterini 6 uzaktan kumanda ile işletim

sembolü üzerine getirin.

Bu işletim türünde hacimsel debi Airflow regülatöründe 5

elektronik olarak kontrol edilir. Ayarlama doğru olarak yapıldı-

ğında yeterli toz aktarımı sağlanır.

Elektrik süpürgesini çalıştırmak için prize 7 takılı elektrikli el

aletini çalıştırın. Elektrik süpürgesi otomatik olarak çalışır.

Uyarı ışığı 4 yanıp sönüyor ve sesli sinyal duyuluyorsa, elektrik

süpürgesi “Arızalar” bölümünde belirtildiği gibi kontrol edil-

Elektrik süpürgesini kapatmak için elektrikli el aletini kapatın.

Elektrik süpürgesi yaklaşık 6 saniye gecikme ile otomatik ola-

Uzaktan kumandalı ENT işletim türünde elektronik start akı-

mı sınırlama sistemi elektrik süpürgesinin açıldığı andaki gü-

cünü sınırlar ve 16 A’lik bir sigorta yeterli olur.

Elektro manyetik filtre temizleme

Bu alet bir elektro manyetik filtre temizleme sistemi ile dona-

tılmış olup, bu sistem katlanır filtreyi 18 yapışan tozdan temiz-

Emme performansı yetersiz hale gelince filtre temizleme işle-

İşletim türü seçme şalterini 6 elektro manyetik filtre temiz-

leme sembolü üzerine getirin. Eğer bir elektrikli el aleti bağlı

ise bu aleti kapatın.

Elektrik süpürgesi yaklaşık 10 saniye silkeleme yapar ve oto-

matik olarak kapanır.

Tekrar emme yaptırmadan önce tozun kap içine çökmesi için

kısa bir süre bekleyin.

Filtre temizleme işleminin sıklığı tozun türüne ve miktarına

bağlıdır. Düzenli aralıklarla temizleme yapıldığı takdirde mak-

simum sevke miktarı muhafaza edilir.

 Bu elektrik süpürgesi ile örneğin benzin, yağ, alkol, çö-

zücü madde gibi yanıcı veya patlayıcı sıvıları emdirme-

yin. Kızgın veya yanan tozları emndirmeyin. Elektrik

süpürgesini patlama tehlikesi olan yerlerde çalıştırma-

yın. Tozlar, buharlar veya sıvılar tutuşabilir veya patlayabi-

 Bu elektrik süpürgesi su pompası olarak kullanılamaz.

Bu elektrik süpürgesi hava-su karışımının emilmesi için ta-

 Elektrik süpürgesinde bir işlem yapmadan önce her de-

fasında fişi prizden çekin.

Not: Islam emme yapmadan önce toz torbasını 17 çıkarın ve

Bu elektrik süpürgesi doluluk seviyesi sensörleriyle 20 dona-

tılmıştır. Maksimum doluluk seviyesine ulaşıldığında elektrik

süpürgesi kapanır. İşletim türü seçme şalterini 6 off konumu-

Küf oluşmasını önlemek için katlanır filtreyi 18 çıkarın ve iyi

kurutun veya elektrik süpürgesi üst parçasını 3 çıkararak ku-

Bu elektrik süpürgesi sadece aşağıda belirtilen malzemenin

emilmesi için kullanılabilir:

– Patlama sınır değeri şu olan tozlar: ≥ 0,1 mg/m

– Alüminyum hidroksitli mineral malzeme tozları

– Pulver lak tozları

– Poliüretan tozları

– Epoksit reçinesi bazlı GFK tozları, üreticinin güvenlik veri-

leri yaprağına bakınız

– Epoksit reçinesi bazlı CFK tozları, üreticinin güvenlik verile-

ri yaprağına bakınız

– Kanserojen olmayan maddeler içeren lak tozları

Bu elektrik süpürgesi prensip olarak patlama tehlikesi bulu-

nan mekanlarda kullanılamaz.

 Elektrik süpürgesinde bir işlem yapmadan önce her de-

fasında fişi prizden çekin.

 İyi ve güvenli çalışabilmek için elektrik süpürgesini ve

havalandırma aralıklarını temiz tutun.

 Elektrik süpürgesinin bakımını ve temizliğini yaparken

bir koruyucu toz maskesi kullanın.

Yedek bağlantı kablosu gerekli ise, güvenliğin tehlikeye düş-

memesi için Bosch’tan veya yetkili bir servisten temin edilme-

Yılda en az bir kere üretici veya yetkili bir kişi tarafından toz

tekniği kontrolü yapılmalıdır, örneğin filtre hasarı, elektrik sü-

pürgesinin sızdırmazlığı ve kontrol donanımının fonksiyonu

Kirli ortamda bulunan M sınıfı elektrik süpürgelerinde, aletin

dışı ve bütün alet parçaları temizlenmeli veya sızdırmazlık

maddeleri uygulanmalıdır. Bakım ve onarım işlemleri yürütü-

lürken, yeterli ölçüde temizlenemeyen bütün kirli parçalar tas-

fiye edilmelidir. Bu gibi parçalar, kendilerine ait yönetmelik

hükümlerine uygun olarak sızdırmaz poşetler için tasfiye edil-

Bakımı kullanıcı yapacaksa, elektrik süpürgesinin, kullanıcının

ve diğer kişilerin tehlikeye girmeyecek biçimde sökülmesi, te-

mizlenmesi ve bakımının yapılması gerekir. Olası tehlikelerin

önüne geçilebilmesi için sökme işleminden önce elektrik sü-

pürgesi temizlenmelidir. Elektrik süpürgesinin söküleceği me-

kanın havalandırması iyi olmalıdır. Bakım işlemleri esnasında

kişisel koruyucu donanım kullanılmalıdır. Bakım işleminden

sonra bakım yapılan yerin temizlenmesi gerekir.

Hortum çapı Airflow ayar değeri

Katlanır filtrenini çıkarılması/değiştirilmesi

Hasar gören katlanır filtreyi 18 hemen değiştirin.

– Bir madeni para ile kilitteki 8 kapağı 1/4 oranında ok yönü-

ne çevirinve kilide bastırın.

– Elektrik süpürgesinin üst bölümünü 3 açın ve sıkıca tutun.

Katlanır filtreyi 18 destek yerlerinden tutun ve yukarı doğ-

– Katlanır filtreyi 18 temizleyin.

– Yeni veya temizlenmiş katlanır filtreyi 18 yerine yerleştirin

ve yerine tam olarak oturmasına dikkat edin.

– Elektrik süpürgesi üst parçasını 3 tekrar aşağı indirin. Yu-

karıdan hafifçe bastırınca kilit 8 tekrar kavrama yapar.

Kabı 11 zaman zaman piyasada bulunan, aşındırıcı olmayan

temizlik maddesi ile yıkayın ve kurumaya bırakın.

Motor koruma filtresi (Bakınız: Şekil C)

Motor koruma filtresi 19 büyük ölçüde bakım gerektirmez. Za-

man zaman motor koruma filtresini çıkarın ve temiz su ile yıka-

yın. Motor koruma filtresini yerine takmadan önce iyice kuru-

Doluluk seviyesi sensörleri

Zaman zaman doluluk seviye sensörlerini 20 temizleyin.

Kapağı 13 açın ve elektrik süpürgesi üst parçasını 3 alın.

Doluluk seviyesi sensörlerini 20 yumuşak bir bezle temizleyin.

Elektrik süpürgesi üst parçasını 3 tekrar yerine yerleştirin ve

kapakları 13 kapatın.

Uyarı ışığı 4 yanıp sönerse ve/veya sesli sinyal duyulursa, kat-

lanır filtrelerin 18 temizlenmesi gerekir. Bu temizliği yapmak

için işletim türü seçme şalterini 6 ilgili elektro manyetik filtre

temizleme sembol üzerine getirin. Katlanır filtreler yaklaşık

10 saniye içinde temizlenir.

Airflow regülatörünün 5 kullanılan hortum çapı üzerinde oldu-

– Kalan tozu katlanır filtrelerden 18 silkeleyerek çıkarın ve

gerekiyorsa katlanır filtreleri 18 değiştirin.

–Toz torbası 17 deliğinin tıkalı olup olmadığını veya toz tor-

basının 17 dolu olup olmadığını kontrol edin. Bu gibi du-

rumlarda toz torbasını 17 değiştirin.

Alet işletime alındıktan sonra uyarı ışığı 4 yeniden yanıp sönü-

yor ve/veya sesli sinyal duyuluyorsa, şu şekilde hareket edin.

– Uzaktan kumandalı ENT işletim türünde bağlı bulunan

elektrikli el aletini kapatın ve şebeke fişini prizden

– Elektrik süpürgesini açın.

– 35 mm’lik bir hortum bağlayın.

– Uyarı ışığı 4 yanıp sönmüyorsa, elektrik süpürgesi ve em-

me hortumunda bir hata yok demektir.

– Uyarı ışığı 4 yanıp sönüyorsa, emme sisteminde ve emme

hortumunda 10 toz ve kir birikip birikmediğini kontrol

– Uyarı ışığı 4 bundan sonra da yanıp sönüyorsa, katlanır fil-

treleri 18 temizleyin veya gerekiyorsa değiştirin.

– Buna rağmen emme performansı yetersiz olursa müşteri

Müşteri hizmeti ve uygulama danışmanlığı

Bütün başvuru ve yedek parça siparişlerinizde mutlaka aletini-

zin tip etiketindeki 10 haneli ürün kodunu belirtiniz.

Sadece Türkiye için geçerlidir: Bosch genel olarak yedek

parçaları 10 yıl hazır tutar.

Müşteri hizmeti ürününüzün onarım, bakım ve yedek parçala-

rına ilişkin sorularınızı yanıtlandırır. Demonte görünüşler ve

yedek parçalara ilişkin ayrıntılı bilgiyi aşağıdaki Web sayfasın-

Bosch uygulama danışmanlığı ekibi ürünlerimize ve ilgili akse-

suara ilişkin sorularınızda size memnuniyetle yardımcı olur.

Yeni San. Sit. Cami arkası No: 67

İstanbul Cad. Devrez Sok. İstanbul Çarşısı

İstasyon Cad. No: 52/B Devlet Tiyatrosu Karşısı

Sanayi Çarşısı 770 Sok. No: 71

İsmetpaşa Mah. İlk Belediye Başkan Cad. 5/C Şahinbey

İsmetpaşa Mah. Eski Şahinbey Belediyesi altı Cad. No: 3/C Gaziantep

Ege İş Merkezi 1201/4 Sok. No: 4/B Yenişehir

Eski Sanayi Bölgesi 3. Cad. No: 43

Üstündağ Elektrikli Aletler

Nusretiye Mah. Boyacılar Aralığı No: 9

Elektrik süpürgesi, aksesuar ve ambalaj malzemesi geri dönü-

şüm merkezine gönderilmelidir.

Elektrik süpürgesini evsel çöplerin içine atmayın!

Sadece AB üyesi ülkeler için:

Elektrikli el aletleri ve eski elektronik aletle-

re ilişkin 2012/19/EU sayılı Avrupa Birliği

yönetmeliği ve bunların tek tek ülkelerin hu-

kuklarına uyarlanması uyarınca, kullanım

ömrünü tamamlamış elektrikli el aletleri ayrı

ayrı toplanmak ve çevre dostu bir yöntemle

tasfiye edilmek üzere yeniden kazanım merkezlerine gönderil-

mek zorundadır. Değişiklik haklarımız saklıdır. Polski

Wskazówki bezpieczeństwa
