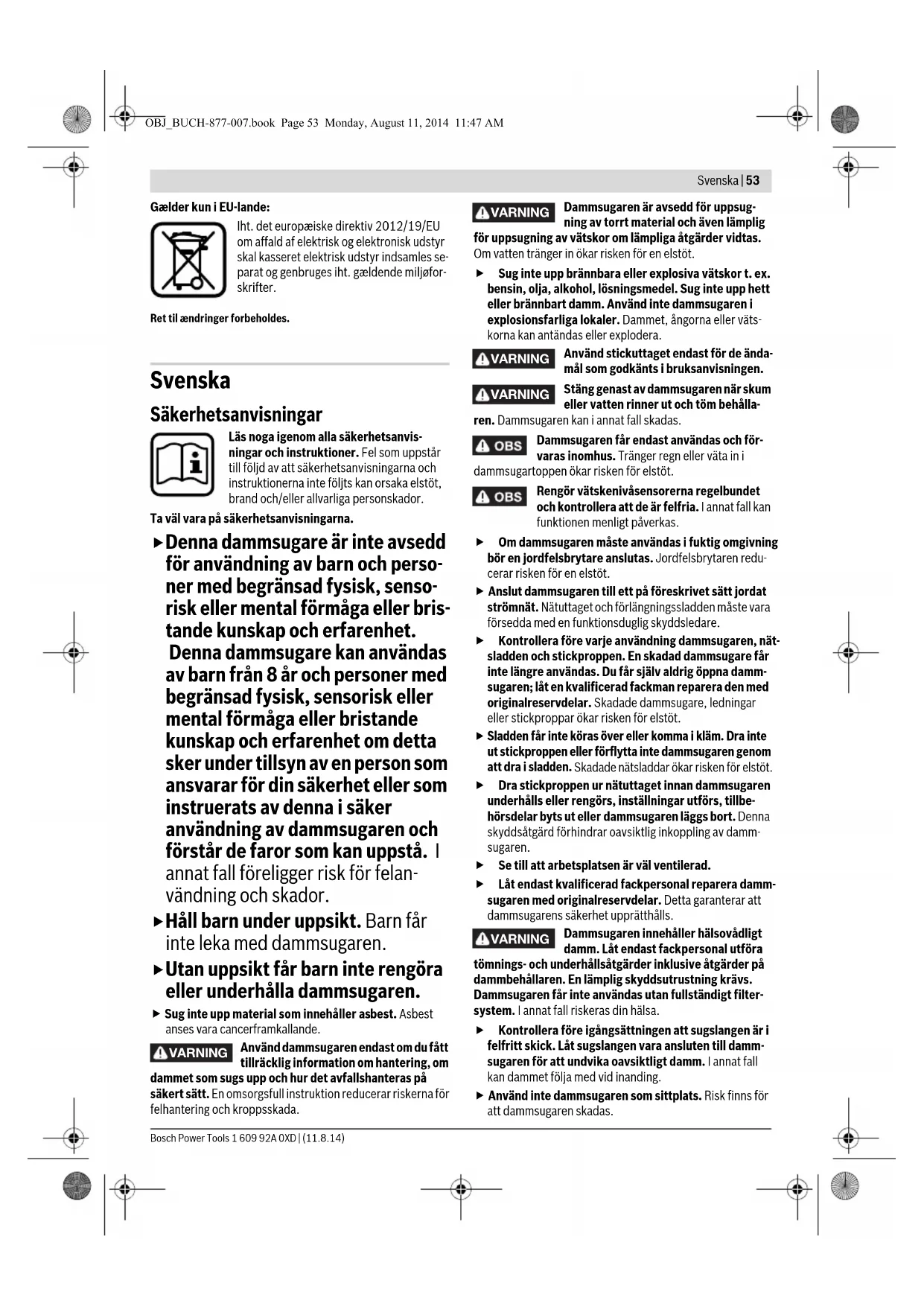

BRUKSANVISNING GAS 50 M Professional BOSCH

Läs noga igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Ta väl vara på säkerhetsanvisningarna.

Denna dammsugare är inte avsedd för användning av barn och personer med begränsad fysisk, sensorisk eller mental förmåga eller bristande kunskap och erfarenhet. Denna dammsugare kan användas av barn från 8 år och personer med begränsad fysisk, sensorisk eller mental förmåga eller bristande kunskap och erfarenhet om detta sker under tillsyn av en person som ansvarar för din säkerhet eller som instruerats av denna i säker användning av dammsugaren och förstår de faror som kan uppstå. I annat fall föreligger risk för felanvändning och skador.

▶Håll barn under uppsikt. Barn får inte leka med dammsugaren.
▶ Utan uppsikt får barn inte rengöra eller underhålla dammsugaren.
▶ Sug inte upp material som innehåller asbest. Asbest anses vara cancerframkallande.

WARNING

Använd dammsugaren endast om du fått tillräcklig information om hantering, om

dammet som sugs upp och hur det avfallshanteras på säkert sätt. En omsorgsfull instruktion reducerar riskerna för felhantering och kroppsskada.

WARNING

Dammsugaren är avsedd för uppsugning av torrt material och även lämplig

för uppsugning av vätskor om lämpliga åtgärder vidtas.

Om vatten tränger in ökar risken för en elstöt.

Sug inte upp brännbara eller explosiva vätskor t. ex. bensin, olja, alkohol, lösningsmedel. Sug inte upp hett eller brännbart damm. Använd inte dammsugaren i explosionsfarliga lokaler. Dammet, ångorna eller vätskorna kan antändas eller explodera.

WARNING

Använd stickuttaget endast för de ända- mål som godkänts i bruksanvisningen.

WARNING

Stäng genast av dammsugaren när skum eller vatten rinner ut och töm behålla-

ren. Dammsugaren kan i annat fall skadas.

! OBS

Dammsugaren får endast användas och för- varas inomhus. Tränger regn eller väta in i toppen ökar risken för elstöt.

! OBS

Rengör vätskenivåsensorerna regelbundet och kontrollera att de är felfria. I annat fall kan funktionen menligt påverkas.

• Om dammsugaren måste användas i fuktig omgivning bör en jordfelsbrytare anslutas. Jordfelsbrytaren reducerar risken för en elstöt.
  Anslut dammsugaren till ett på föreskrivet sätt jordat strömnät. Nätuttaget och förlängningssladden måste vara försedda med en funktionsduglig skyddsledare.
• Kontrollera före varje användning dammsugaren, nätsladden och stickproppen. En skadad dammsugare får inte längre användas. Du får själv aldrig öppna dammsugaren; låt en kvalificerad fackman reparera den med originalreservdelar. Skadade dammsugare, ledningar eller stickproppar ökar risken för elstöt.
• Sladden får inte köras över eller komma i kläm. Dra inte ut stickproppen eller förflytta inte dammsugaren genom att dra i sladden. Skadade nätsladdar ökar risken för elstöt.
  Dra stickproppen ur nätuttaget innan dammsugaren underhålls eller rengörs, inställningar utförs, tillbehörsdelar byts ut eller dammsugaren läggs bort. Denna skyddsåtgård förhindrar oavsiktlig inkoppling av dammsugaren.
  Se till att arbetsplatsen är väl ventilerad.

- Låt endast kvalificerad fackpersonal reparera dammsugaren med originalreservdelar. Detta garanterar att dammsugarens säkerhet upprätthålls.

! WARNING

Dammsugaren innehåller hälsovådligt damm. Låt endast fackpersonal utföra

tömnings- och underhållsåtgärder inklusive åtgärder på dammbehållaren. En lämplig skyddsutrustning krävs. Dammsugaren får inte användas utan fullständigt filter-system. I annat fall riskeras din hälsa.

• Kontrollera före igångsättningen att sugslangen är i felfritt skick. Låt sugslangen vara ansluten till dammsugaren för att undvika oavsiktligt damm. I annat fall kan dammet följa med vid inanding.
• Använd inte dammsugaren som sittplats. Risk finns för att dammsugaren skadas.

54 | Svenska

Använd nätsladden och sugslangen omsorgsfullt. Andra personer kan skadas.
Vattenstrålen får vid rengöring inte riktas direkt mot dammsugaren. Tränger vatten in i dammsugartoppen ökar risken för elstöt.

Symboler

Symbolerna nedan kan vara viktiga för dammsugarens användning. Lägg symbolerna och deras betydelse på minnet. Korrekt tolkning av symbolerna bidrar till en bättre och säkrare användning av dammsugaren.

Symboler och deras betydelse

OBSERVERA

Läs noga igenom alla säkerhetsan-

visningar och instruktioner. Fel som uppstår till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

M M

Dammsugare i dammklass M enligt IEC/EN 60335-2-69 för torrsugning av hälsovådliga damm med ett expositionsgränsvärde på≥ 0,1 mg/m ^3

Fäll upp dammsugartoppen 3 och håll fast den. Grip tag i flänsarna på veckfiltret 18 och ta ut filtret uppåt.

Produkt- och kapacitetsbeskrivning

Fäll upp sidan med illustration av dammsugaren och håll sidan uppfälld när du läser bruksanvisningen.

Ändamålsenlig användning

Dammsugaren är avsedd för uppsamling, uppsugning, transport och avskiljning av träspån samt icke brännbart torrt damm, icke brännbara vätskor och vatten-luftblandning. Dammsugarens dammtekniska funktion har testats och motsvarar dammklassen M. Den är lämplig för de större påkänningar som förekommer vid yrkesmässig användning, t. ex. i hantverk, industri och verkstäder.

Använd dammsugaren endast om du känner alla funktioner helt och kan utföra dem fullständigt eller om du har fått motsvarande anvisningar.

Illustrerade komponenter

Avbildade komponenternas numrering hänvisar till illustration av dammsugaren på grafiksidan.

1 Kabelfäste

2 Bärhandtag

3 Dammsugartopp

4 Varningslampa

5 Airflow-regulator

6 Funktionsomkopplare

7 Stickuttag för elverktyg

8 Regel

9 Slangfäste

10 Sugslang

11 Behållare

12 Hjulbroms

13 Snäpplås för dammsugarens övre del

15 Klämma för skjutbygeln

16 Skjutbygel

17 Dammpåse

18 Veckfilter

19 Motorskyddsfilter

20 Nivåsensorer

*I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns.

Bullerinformation

Bullernivåvärde förmedlas enligt EN 60335-2-69.

Elverktygets A-vägda ljudtrycksnivå är i typiska fall mindre än 70 dB(A). Onoggrannhet K = 3 dB.

Ljudnivån kan vid arbeten överskrida 80 dB(A).

Använd hörselskydd!

Försäkran om överensstämmelse

Vi intygar under ensamt ansvar att den produkt som beskrivs under "Tekniska data" uppfyller alla gällande bestämmelser i direktiven 2011/65/EU, 2014/30/EU, 2006/42/EG inklusive ändringar och stämmer överens med följande standarder: EN 60335-1, EN 60335-2-69.

Teknisk tillverkningsdokumentation (2006/42/EG) fås från: Robert Bosch GmbH, PT/ETM9,

70764 Leinfelden-Echterdingen, GERMANY

Henk Becker

Helmut Heinzelmann

Dammsugare för trädamm GAS 50 M
Produktnummer		0 601 988 1..
Upptagen märkeffekt	W	1
Frekvens	Hz 50/60
Behållarvolym (brutto)	l	50
Nettovolym	l	43
Dammpåsen volym	l	21
max. vakuum*	hPa 225
max. flödesmängd*	m^3/h 140
Sugeffekt	W	316
Veckfiltrets yta	cm^2	8600
Dammklass		M
Vikt enligt
EPTA-Procedure 01/2003	kg	17,3
Skyddsklass		± /I
Kapslingsklass		IP 24

* uppmätt med en sugslang ∅ 35 mm och 5 m lång

Uppgifterna gäller för märkspänningar [U] 230 V. Vid låg spänning och utföranden i vissa länder kan uppgifterna variera.

Montage

- Dra stickproppen ur nätuttaget innan arbeten utförs på dammsugaren.

Montering av skjutbygeln

Hjulstället är så konstruerat att dammsugaren lätt kan dras med hjälp av skjutbygeln 16. Använd alltid båda händerna för att gripa tag i skjutbygeln 16.

Lägg in skjutbygeln 16 i de båda öppningarna i behållaren 11. Tryck klämman 15 genom hålet i skjutbygeln 16 och lås klämman 15.

Hjulen är försedda med hjulbroms 12. Spärra genom att trycka ned hjulbromsen 12 med foten.

Byte och insättning av dammpåse (se bild A)

• Öppna spännlåsen 13 och ta bort dammsugarens övre del 3.
• Dra bort dammpåsen 17 från anslutningsflänsen bakåt. Tillslut dammpåsens öppning genom att fälla ner locket. Ta ut den tillslutna dammpåsen ur dammsugaren.
• Dra den nya dammpåsen 17 över dammsugarens anslutningsfläns. Kontrollera att dammpåsen 17 i sin fulla längd ligger an mot behållarens insida 11. Sätt upp dammsugarens övre del 3.
• Stäng spännlåsen 13.

För torrsugning skall en dammpåse 17 användas. När en dammpåse 17 används, hålls veckfiltret 18 en längre tid fritt och sugeffekten hög samtidigt som dammets hantering underlättas.

Damnet får sugas uppödirekt till behållören förutsatt att ämnet underskrider eller har expositionsgränsvärdet ≥ 1 m g / m (enligt dammklassen L).

Om varningslampan 4 blinkar under IS-drift och/eller en ljudsignal avges vid ENT-drift måste veckfiltret 18 rengöras. Ställ funktionsomkopplaren 6 mot symbolen Elmagnetisk filterrening. Filtren renas ca 10 sekunder.

Om varningslampan 4 fortfarande blinkar och/eller ljudsignal avges måste dammpåsen 17 bytas.

Om varningslampan 4 fortfarande blinkar och/eller ljudsignal avges måste dammsugaren kontrolleras enligt beskrivningen i avsnittet "Störningar".

WARNING

Dammsugaren innehåller hälsovådligt damm. Låt endast fackpersonal utföra

tömnings- och underhållsåtgärder inklusive åtgärder på dammbehållaren. En lämplig skyddsutrustning krävs. Dammsugaren får inte användas utan fullständigt filter-system. I annat fall riskeras din hälsa.

Montering av sugslang (se bild A)

Skjut in sugslangen 10 i slangfästet 9 och vrid den sedan medurs mot stopp.

Sammanfoga stadigt sugrören.

Anvisning: Bosch rekommenderar statiskt avledande sugslangar med en slangdiameter på 19 mm eller 35 mm.

Drift

Driftstart

▶ Beakta nätspänningen! Kontrollera att strömkällans spänning överensstämmer med uppgifterna på dammsugarens typskylt. Elverktyg märkta med 230 V kan även anslutas till 220 V.
- Kontrollera de gällande nationella reglerna/förordningarna för hantering av hälsovådliga ämnen.

För att spara energi, koppla på dammsugaren endast när du vill använda den.

Symboler på funktionsomkopplaren

on	Inkoppling (driftsätt IS)
off	Urkoppling
	Elmagnetisk filterrening
	Drift med fjärrkopplingsautomatik (driftsätt ENT)

56 | Svenska

Dammsugning av lagrat damm (driftsätt IS)

Bär dammskyddsmask.

Anvisning: Vid driftsättet IS får endast det 35 mm slang- och munstycksprogram som anges i tillbehör användas.

För inkoppling av dammsugaren ställ funktionsomkopplaren 6 i läge on.

För urkoppling av dammsugaren ställ funktionsomkopplaren 6 i läge off.

Dammsugaren är försedd med en volymflödesövervakning (Airflow). Volymflödet i driftsättet IS är fast inställt på värdet 20 m/s oberoende av Airflow-regulatorns 5 inställning.

Om värdena underskrids, t. ex. om sugslangen är igensatt av smuts, dammbehållaren är full eller om filtret är igensatt, blinkar varningslampan 4. Stäng i detta fall av dammsugaren och kontrollera den enligt beskrivningen i avsnitt "Störningar".

Uppsugning av damm från elverktyg i drift (driftsätt ENT med fjärrkopplingsautomatik) (se bild B)

Bär dammskyddsmask.

- Lokalen måste ha en tillräckligt bra luftväxlingsfrekvens (L) om frånluften återförs till lokalen. Följ de gällande nationella föreskrifterna.

Dammsugaren är försedd med ett inbyggt jordat apparatuttag 7. I apparatuttaget kan ett externt elverktyg anslutas. Dammsugaren startar automatiskt när ett anslutet elverktyg kopplas på. Beakta det anslutna elverktygets högsta tilllåtna anslutningseffekt.

För elverktygen finns som tillbehör olika slangsystem att tillgå.

Ställ in Airflow-regulatorn 5 enligt den använda slangens diameter 19 mm respektive 35 mm.

För att uppnå en tillräcklig dammtransport vid sugstället får det lägsta volymflödet (Aitflow) för det anslutna elverktyget inte underskridas.

Slangdiameter Inställningsvärde Airflow

35 mm	70 m^3/h
19 mm	20 m^3/h

Ställ funktionsomkopplaren 6 mot symbolen Drift med fjärr-kopplingsautomatik.

När detta driftsätt används övervakas volymflödet elektro-niskt enligt inställningen hos Airflow-regulatorn 5. Om korrekt inställning har valts är dammtransporten tillräcklig.

Koppla för igångsättning av dammsugaren på elverktyget som är anslutet till stickuttaget 7. Sugaren startar automatiskt.

Om varningslampan 4 blinkar och ljudsignal avges måste dammsugaren kontrolleras enligt beskrivningen i avsnittet "Störningar".

Slå från elverktyget för fränkoppling av dammsugaren. Sugaren fränkopplar automatiskt efter ca 6 sekunder.

När driftsättet ENT med fjärrkopplingsautomatik används begränsar den elektroniska startströmsbegränsningen effekten när dammsugaren kopplas på. Därför kan den användas med en 16 A säkring.

Elmagnetisk filterrening

Dammsugaren är utrustad med en elmagnetisk filterrening som befriar veckfiltret 18 från vidhäftande damm.

Filterreningen måste startas senast efter det sugeffekten inte längre är tillfredsställande.

Ställ funktionsomkopplaren 6 mot symbolen Elmagnetisk filterrening. Ett anslutet elverktyg måste vara frånkopplat.

Sugaren skakar filtret ca 10 sekunder och kopplar sedan från. Vänta en stund innan sugningen fortsätts så att dammet i behållaren kan sätta sig.

Filterreningens frekvens är beroende av dammtyp och dammmängd. Vid regelbunden användning upprätthålls den maximala sugeffekten under en längre tid.

Våtsugning

Sug inte upp brännbara eller explosiva vätskor t. ex. bensin, olja, alkohol, lösningsmedel. Sug inte upp hett eller brännbart damm. Använd inte dammsugaren i explosionsfarliga lokaler. Dammet, ångorna eller vätskorna kan antändas eller explodera.
- Dammsugaren får inte användas som vattenpump. Dammsugaren är avsedd för uppsugning av en luft- och vattenblandning.
- Dra stickproppen ur nätuttaget innan arbeten utförs på dammsugaren.

Anvisning: Ta före våtsugning bort dammpåsen 17 och töm behållaren 11.

Dammsugaren är försedd med nivåsensorer 20. När maxnivån uppnås, kopplar dammsugaren från. Ställ funktionsom-kopplaren 6 i läge off.

Ta efter avslutad sugning ut veckfiltret 18 för undvikande av att mögel bildas och låt filtret torka eller ta bort dammsugarens övre del 3 och låt den torka.

Möjliga användningar

Dammsugaren är lämplig för uppsugning och utsugning av följande material:

• Damm med ett expositionsgränsvärde på ≥ 0,1 mg/m³
• Mineralmaterialdamm med aluminiumhydroxid
• Grafitdamm
• Aluminiumdamm
• Pappersdamm
• S o t d a m m
• Pulverlackdamm
• Polyuretandamm
• Glasfiberdamm med epoxibas, se tillverkarens säkerhetsblad
• Karbonfiberdamm med epoxibas, se tillverkarens säkerhetsblad
  – Lackdamm som saknar cancerframkallande ämnen
• Trädamm

Dammsugaren får principiellt inte användas i explosionsfarliga lokaler.

Svenska | 57

Underhåll och service

Underhåll och rengöring

• Dra stickproppen ur nätuttaget innan arbeten utförs på dammsugaren.
  Håll dammsugaren och dess ventilationsöppningar rena för bra och säkert arbete.
  Använd en dammfiltermask vid service och rening av dammsugaren.

Om nätsladden för bibehållande av verktygets säkerhet måste bytas ut, ska byte ske hos Bosch eller en auktoriserad serviceverkstad för Bosch-elverktyg.

Åtminstone en gång per år ska tillverkaren eller en utbildad person utföra en dammteknisk kontroll av t. ex. filterskador, dammsugarens täthet och kontrollanordningarnas funktion.

Dammsugare i klass M som används i smutsig miljö ska rengöras utvändigt liksom även alla maskindelar eller behandlas med tätningsmedel. Vid underhålls- och reparationsarbeten måste alla förorenade delar som inte kan rengöras på tillfredsställande sätt hanteras som avfall. Dessa delar ska läggas i ogenomskinliga påsar enligt gällande bestämmelser för hantering av sådant avfall.

När användaren utför underhåll måste dammsugaren demonteras, rengöras och underhållas om detta är möjligt utan risk för underhållspersonalen eller andra personer. Före demonteringen ska dammsugaren rengöras för att undvika eventuella faror. Den lokal där dammsugaren demonteras måste ha god ventilation. Använd personlig skyddsutrustning vid underhållsarbetet. Underhållsområdet bör rengöras efter avslutat underhåll.

Borttagning/byte av veckfilter (se bild C)

Byt genast ut skadat veckfilter 18.

• Vrid med ett mynt e.dyl. spärren på regeln 8 ett kvart varv i pilens riktning och tryck in regeln.
• Fäll upp dammsugartoppen 3 och håll fast den. Grip tag i flänsarna på veckfiltret 18 och ta ut filtret uppåt.
• Rena veckfiltret 18.
• Sätt sedan in det nya eller renade veckfiltret 18 och kontrollera att det sitter stadigt.
• Fäll åter ned dammsugarens övre del 3. Med lätt tryck uppifrån snäpper regeln 8 åter tillbaka.

Behållare

Torka nu och då av behållaren 11 med i handeln förekommande, icke skurande rengöringsmedel och låt behållaren sedan torka.

Motorskyddsfilter (se bild C)

Motorskyddsfiltret 19 är i stor utsträckning underhållsfritt. Ta då och då bort motorskyddsfiltret och spola det i rent vatten. Låt motorskyddsfiltret torka innen det återmonteras.

Nivåsensorer

20 BOSCH

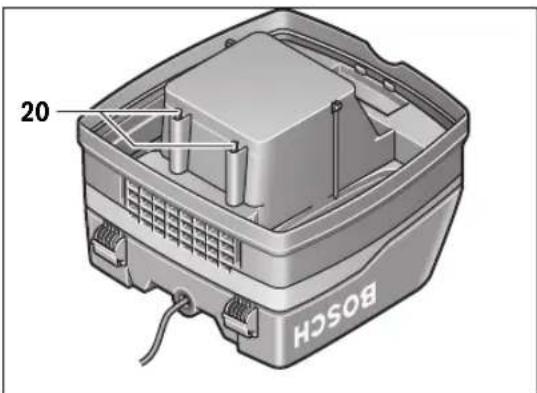

Rengör vid tillfälle nivåsensorerna 20.

Öppna spännlåsen 13 och ta bort dammsugarens övre del 3. Rengör nivåsensorerna 20 med en mjuk trasa.

Sätt åter på dammsugarens övre del 3 och stäng åter spännläsen 13.

Störningar

När varningslampan 4 blinkar och/eller ljudsignal avges, måste veckfiltret 18 rengöras. Ställ funktionsomkopplaren 6 mot symbolen Elmagnetisk filterrening. Veckfiltret renas ca 10 sekunder.

Kontrollera att Airflow-regulatorn 5 är inställd på den slangdiameter som används.

• Skaka det återstående dammet ur veckfiltret 18 och byt veckfiltret 18 om så behövs.
• Kontrollera om dammbehållarens 17 öppning är igensatt eller om dammbehållaren 17 är full. Byt dammbehållare 17 i sådant fall.

Om varningslampan 4 blinkar och/eller en ljudsignal avges när dammsugaren börjar användas, gör på följande sätt.

• Vid driftsätt ENT med fjärrkopplingsautomatik, koppla från det anslutna elverktyget och dra stickkontakten ur apparatuttaget 7.
• Slå på dammsugaren.
• Anslut en 35 mm slang.
• Om varningslampan 4 inte blinkar är dammsugaren och sugslangen felfria.
• Om varningslampan 4 blinkar, kontrollera att ingen blockerande smuts finns i utsugningssystemet och sugslangen 10.
• Om varningslampan 4 fortfarande blinkar, rengör veckfiltret 18 och byt filter vid behov.
• Om sugeffekten inte uppnås efter dessa åtgärder, ska dammsugaren skickas till kundservicen.

Kundtjänst och användarrådgivning

Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på elverktygets typskylt. Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Sprängskisser och information om reservdelar hittar du på:

www.bosch-pt.com

58 | Norsk

Bosch användarrådgivningsteamet hjälper gärna vid frågor som gäller våra produkter och tillbehör.

Svenska

Dammsugaren, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.

Släng inte dammsugaren i hushållsavfall!

Endast för EU-länder:

Enligt europeiska direktivet 2012/19/EU för kasserade elektriska och elektroniska apparater och dess modifiering till nationell rätt måste obrukbara elverktyg omhändertas separat och på miljövänligt sätt lämnas in för återvinning.

Ändringar förbehålles.

Norsk

Sugeren kan ellers ta skade.

OBS

Montering av sugeslangen (se bilde A)

Slå sugeren kun på när du bruker den for å spare energi.

Symboler på driftstype-valgbryteren

on Innkobling (Driftstype IS)

off Utkobling
