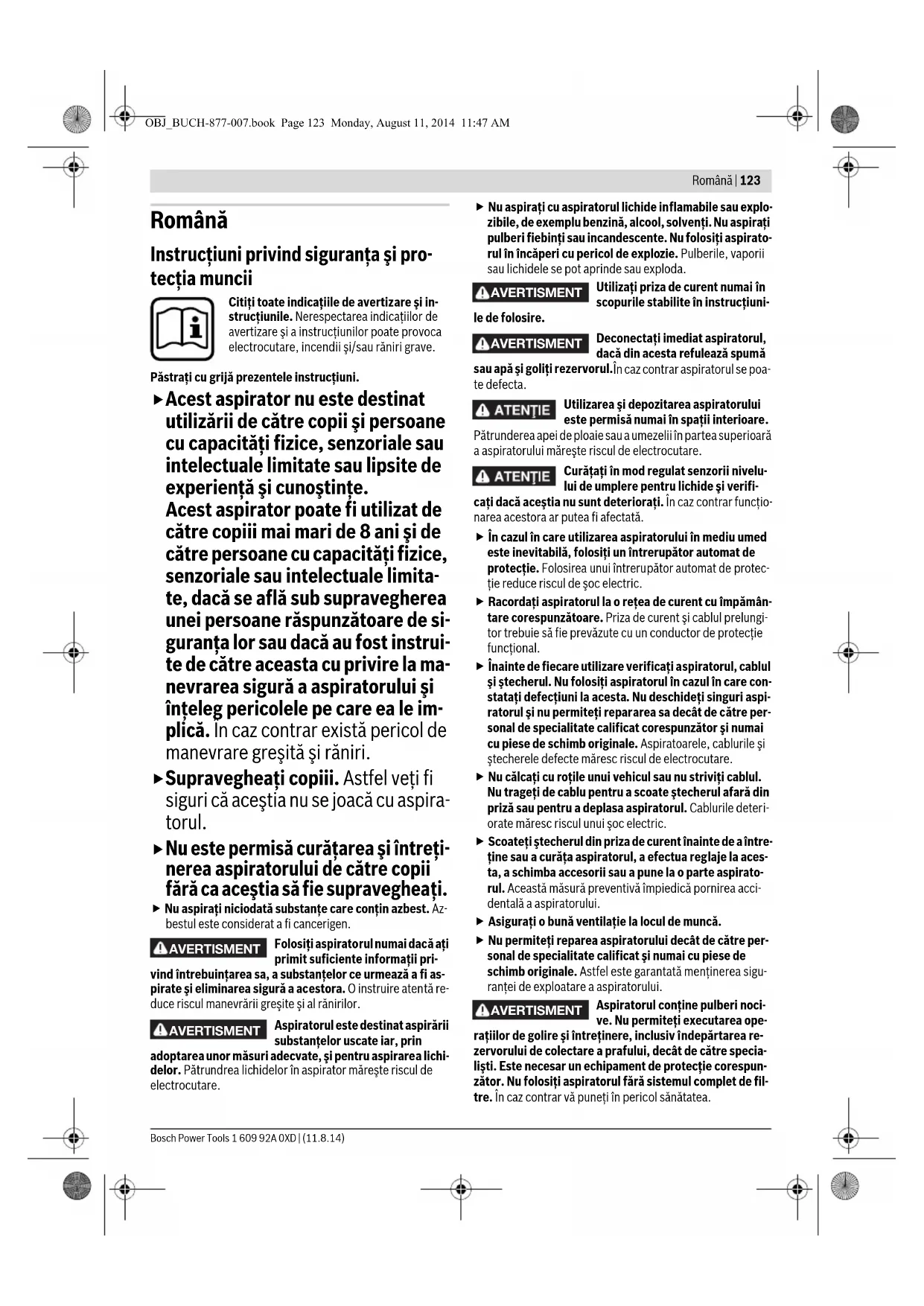

ro Instrucţiuni originale

Instrucţiuni privind siguranţa şi pro-

Citiţi toate indicaţiile de avertizare şi in-

strucţiunile. Nerespectarea indicaţiilor de

avertizare şi a instrucţiunilor poate provoca

electrocutare, incendii şi/sau răniri grave.

Păstraţi cu grijă prezentele instrucţiuni.

Acest aspirator nu este destinat

utilizării de către copii şi persoane

cu capacităţi fizice, senzoriale sau

intelectuale limitate sau lipsite de

experienţă şi cunoştinţe.

Acest aspirator poate fi utilizat de

către copiii mai mari de 8 ani şi de

către persoane cu capacităţi fizice,

senzoriale sau intelectuale limita-

te, dacă se află sub supravegherea

unei persoane răspunzătoare de si-

guranţa lor sau dacă au fost instrui-

te de către aceasta cu privire la ma-

nevrarea sigură a aspiratorului şi

înţeleg pericolele pe care ea le im-

plică. În caz contrar există pericol de

manevrare greşită şi răniri.

Supravegheaţi copiii. Astfel veţi fi

siguri că aceştia nu se joacă cu aspira-

Nu este permisă curăţarea şi întreţi-

nerea aspiratorului de către copii

fără ca aceştia să fie supravegheaţi.

 Nu aspiraţi niciodată substanţe care conţin azbest. Az-

bestul este considerat a fi cancerigen.

Folosiţi aspiratorul numai dacă aţi

primit suficiente informaţii pri-

vind întrebuinţarea sa, a substanţelor ce urmează a fi as-

pirate şi eliminarea sigură a acestora. O instruire atentă re-

duce riscul manevrării greşite şi al rănirilor.

Aspiratorul este destinat aspirării

substanţelor uscate iar, prin

adoptarea unor măsuri adecvate, şi pentru aspirarea lichi-

delor. Pătrundrea lichidelor în aspirator măreşte riscul de

 Nu aspiraţi cu aspiratorul lichide inflamabile sau explo-

zibile, de exemplu benzină, alcool, solvenţi. Nu aspiraţi

pulberi fiebinţi sau incandescente. Nu folosiţi aspirato-

rul în încăperi cu pericol de explozie. Pulberile, vaporii

sau lichidele se pot aprinde sau exploda.

Utilizaţi priza de curent numai în

scopurile stabilite în instrucţiuni-

Deconectaţi imediat aspiratorul,

dacă din acesta refulează spumă

sau apă şi goliţi rezervorul.

În caz contrar aspiratorul se poa-

Utilizarea şi depozitarea aspiratorului

este permisă numai în spaţii interioare.

Pătrunderea apei de ploaie sau a umezelii în partea superioară

a aspiratorului măreşte riscul de electrocutare.

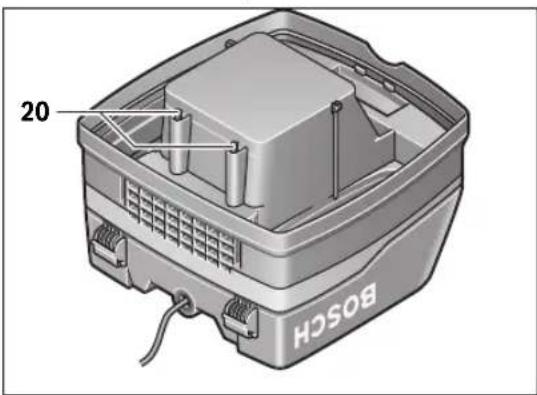

Curăţaţi în mod regulat senzorii nivelu-

lui de umplere pentru lichide şi verifi-

caţi dacă aceştia nu sunt deterioraţi. În caz contrar funcţio-

narea acestora ar putea fi afectată.

 În cazul în care utilizarea aspiratorului în mediu umed

este inevitabilă, folosiţi un întrerupător automat de

protecţie. Folosirea unui întrerupător automat de protec-

ţie reduce riscul de şoc electric.

 Racordaţi aspiratorul la o reţea de curent cu împămân-

tare corespunzătoare. Priza de curent şi cablul prelungi-

tor trebuie să fie prevăzute cu un conductor de protecţie

 Înainte de fiecare utilizare verificaţi aspiratorul, cablul

şi ştecherul. Nu folosiţi aspiratorul în cazul în care con-

stataţi defecţiuni la acesta. Nu deschideţi singuri aspi-

ratorul şi nu permiteţi repararea sa decât de către per-

sonal de specialitate calificat corespunzător şi numai

cu piese de schimb originale. Aspiratoarele, cablurile şi

ştecherele defecte măresc riscul de electrocutare.

 Nu călcaţi cu roţile unui vehicul sau nu striviţi cablul.

Nu trageţi de cablu pentru a scoate ştecherul afară din

priză sau pentru a deplasa aspiratorul. Cablurile deteri-

orate măresc riscul unui şoc electric.

 Scoateţi ştecherul din priza de curent înainte de a între-

ţine sau a curăţa aspiratorul, a efectua reglaje la aces-

ta, a schimba accesorii sau a pune la o parte aspirato-

rul. Această măsură preventivă împiedică pornirea acci-

dentală a aspiratorului.

 Asiguraţi o bună ventilaţie la locul de muncă.

 Nu permiteţi reparea aspiratorului decât de către per-

sonal de specialitate calificat şi numai cu piese de

schimb originale. Astfel este garantată menţinerea sigu-

ranţei de exploatare a aspiratorului.

Aspiratorul conţine pulberi noci-

ve. Nu permiteţi executarea ope-

raţiilor de golire şi întreţinere, inclusiv îndepărtarea re-

zervorului de colectare a prafului, decât de către specia-

lişti. Este necesar un echipament de protecţie corespun-

zător. Nu folosiţi aspiratorul fără sistemul complet de fil-

tre. În caz contrar vă puneţi în pericol sănătatea.

AVERTISMENT AVERTISMENT AVERTISMENT AVERTISMENT AVERTISMENT OBJ_BUCH-877-007.book Page 123 Monday, August 11, 2014 11:47 AM124 | Română 1 609 92A 0XD | (11.8.14) Bosch Power Tools  Înaintea punerii în funcţiune verificaţi dacă furtunul de

aspirare este în perfectă stare. În timpul acestei opera-

ţii lăsaţi furtunul de aspirare montat la aspirator, pen-

tru a nu împrăştia în mod involuntar praful în exterior.

În caz contrar aţi putea inhala acest praf.

 Nu folosiţi aspiratorul pe post de scaun. L-aţi putea de-

 Manevraţi cu grijă cablul de alimentare şi furtunul de

aspirare. Aţi putea pune în pericol alte persoane din cauza

manevrării neatente a acestora.

 Nu curăţaţi aspiratorul punându-l direct sub jetul de a-

pă. Pătrunderea apei în partea superioară a aspiratorului

măreşte riscul de electrocutare.

Următoarele simboluri ar putea fi semnificative pentru folosi-

rea aspiratorului dumneavoastră. Vă rugăm să reţineţi simbo-

lurile şi semnificaţia acestora. Interpretarea corectă a simbo-

lurilor vă ajută să folosiţi mai bine şi mai sigur aspiratorul.

Descrierea produsului şi a performan-

Vă rugăm să desfăşuraţi pagina pliantă cu redarea aspiratoru-

lui şi să o lăsaţi desfăşurată, cât timp citiţi instrucţiunile de fo-

Utilizare conform destinaţiei

Aparatul este destinat colectării, aspirării, extragerii şi elimi-

nării aşchiilor de lemn cât şi pulberilor uscate neinflamabile,

lichidelor neinflamabile şi a unui amestec apă-aer. Aspiratorul

este verificat şi admis conform clasei de praf M. El este adec-

vat pentru un grad ridicat de solicitare specific utilizării profe-

sionale, de exemplu din mica şi marea industre şi din ateliere.

Folosiţi aspiratorul numai dacă sunteţi pe deplin conştienţi de

toate funcţiile acestuia şi le puteţi efectua fără limitări, sau da-

că aţi primit iindicaţii corespunzătoare în acest sens.

Numerotarea elementelor componente se referă la redarea

aspiratorului de la pagina grafică.

1 Suport pentru cablu

2 Mâner de transport

3 Partea superioară a aspiratorului

4 Lampă de avertizare

5 Regulator airflow (debit de aer)

6 Comutator de selecţie a modurilor de funcţionare

7 Priză pentru scula electrică

13 Închizătoare pentru partea superioară a aspiratorului

14 Suport pentru accesorii

15 Clemă pentru mânerul de ghidare

17 Sac colector de praf

19 Filtru protecţie motor

20 Senzori nivel de umplere

*Accesoriile ilustrate sau descrise nu sunt cuprinse în setul de li-

vrare standard. Puteţi găsi accesoriile complete în programul nos- tru de accesorii. Informaţie privind zgomotele

Valorile zgomotului emis au fost determinate conform

Nivelul presiunii acustice evaluat A al maşinii este în mod nor-

mal inferior valorii de 70 dB(A). Incertitudine K = 3 dB.

Nivelul de zgomot poate depăşi 80 dB(A) în timpul lucrului.

Purtaţi aparat de protecţie auditivă!

Simboluri şi semnificaţia acestora

Citiţi toate indicaţiile de

avertizare şi instrucţiu-

nile. Nerespectarea indicaţiilor de avertiza-

re şi a instrucţiunilor poate provoca electro-

cutare, incendii şi/sau răniri grave.

Aspirator din clasa de praf M conform

IEC/EN 60335-2-69 pentru aspirarea us-

cată a pulberilor dăunătoare sănătăţii cu o

valoare limită admisibilă de expunere

Deschideţi partea superioară a aspiratoru-

lui 3 şi fixaţi-o în această poziţie. Apucaţi fil-

trul-burduf 18 de ramele de fixare şi extra-

geţi-l trăgându-l în sus.

ATE NŢIE OBJ_BUCH-877-007.book Page 124 Monday, August 11, 2014 11:47 AMRomână | 125 Bosch Power Tools 1 609 92A 0XD | (11.8.14) Date tehnice

Declaraţie de conformitate

Declarăm pe proprie răspundere că produsul descris la para-

graful „Date tehnice“ corespunde tuturor dispoziţiilor rele-

vante ale Directivelor 2011/65/UE, 2014/30/UE,

2006/42/CE inclusiv modificărilor acestora şi este în confor-

mitate cu următoarele standarde:

EN 60335-1, EN 60335-2-69.

Documentaţie tehnică (2006/42/CE) la:

Robert Bosch GmbH, PT/ETM9,

70764 Leinfelden-Echterdingen, GERMANY Robert Bosch GmbH, Power Tools Division70764 Leinfelden-Echterdingen, GERMANYLeinfelden, 11.08.2014 Montare

 Înaintea oricăror intervenţii asupra aspiratorului scoa-

teţi din priză ştecherul de la reţea.

Montarea mânerului de ghidare

Şasiul este astfel conceput, încât aspiratorul să poată fi tras

mai uşor cu ajutorul mânerului de ghidare 16. Pentru trans-

port, prindeţi întotdeauna mânerul de ghidare 16 cu ambele

Introduceţi mânerul de ghidare 16 în cele 2 orificii ale rezer-

vorului 11. Introduceţi prin apăsare clemele 15 prin găurile

corespunzătoare ale mânerului de ghidare 16 şi închideţi cle-

Roţile sunt prevăzute cu frâne de roţi 12. Pentru blocarea roţii

acţionaţi cu piciorul frâna de roată 12 împingând-o în jos.

Schimbarea/introducerea sacului colector de

praf (vezi figura A)

–Deblocaţi închizătoarele 13 şi demontaţi partea superioa-

ră a aspiratorului 3.

– Scoateţi sacul plin cu praf 17 trăgându-l spre spate de pe

flanşa de racordare. Închideţi orificiul sacului colector de

praf acoperindu-l cu capacul acestuia. Extrageţi din aspira-

tor sacul colector de praf astfel închis.

– Trageţi sacul colector de praf 17 nou pe flanşa de racorda-

re a aspiratorului. Asiguraţi-vă că sacul colector de praf 17

este aşezat în toată lungimea sau în interiorul rezervorului

11. Montaţi partea superioară a aspiratorului 3.

– Blocaţi închizătoarele 13.

Pentru aspirare uscată ar trebui să folosiţi un sac colector de

praf 17. În cazul utilizării unui sac colector de praf 17 filtrul

burduf 18 rămâne curat mai mult timp, capacitatea de aspira-

re se menţine intactă un timp mai îndelungat iar eliminarea

prafului devine mai uşoară.

În măsura în care se aspiră substanţe fără, sau cu o valoare li-

mită de expunere de ≥ 1 mg/m

(corespunzător clasei pentru

praf L), se poate aspira direct în rezervorul pentru praf.

Dacă, în timpul modului de funcţionare IS clipeşte lampa de

avertizare 4 şi/sau se aude semnalul acustic în timpul modului

de funcţionare ENT, înseamnă că trebuie curăţate filtrele bur-

duf 18. Poziţionaţi în aces scop comutatorul de selecţie a mo-

durilor de funcţionare 6 pe simbolul Curăţare electromagne-

tică a filtrelor. Filtrele burduf vor fi curăţate timp de aprox.

Dacă după aceea lampa de avertizare 4 va continua să clipeas-

că şi/sau semnalul sonor se va auzi în continuare, trebuie

schimbat sacul colector de praf 17.

Dacă lampa de avertizare 4 va continua să clipească şi/sau

semnlalul sonor se va auzi în continuare, aspiratorul trebuie

verificat conform celor descrise în secţiunea „Deranjamente“.

Aspiratorul conţine pulberi noci-

ve. Nu permiteţi executarea ope-

raţiilor de golire şi întreţinere, inclusiv îndepărtarea re-

zervorului de colectare a prafului, decât de către specia-

lişti. Este necesar un echipament de protecţie corespun-

zător. Nu folosiţi aspiratorul fără sistemul complet de fil-

tre. În caz contrar vă puneţi în pericol sănătatea.

Aspirator profesional special pentru

Suprafaţă filtru burduf

* măsurată cu un furtun de aspirare cu diametrul de Ø 35 mm şi lungi- mea de 5 m Datele sunt valabile pentru tensiuni nominale [U] de 230V. În caz de tensiuni mai joase şi la execuţiile specifice anumitor ţări, aceste date pot varia. Henk Becker

1 609 92A 0XD | (11.8.14) Bosch Power Tools

Montarea furtunului de aspirare (vezi figura A)

Fixaţi furtunul de aspirare 10 pe sistemul de prindere al furtu-

nului 9 şi răsuciţi-l până la punctul de oprire în sensul mişcării

acelor de ceasornic.

Fixaţi strâns unul într-altul tuburile de aspirare.

Indicaţie: Bosch recomandă folosirea de furtunuri de aspira-

re antistatice cu un diametru de 19 mm sau 35 mm.

 Ţineţi seama de tensiunea reţelei de curent! Tensiunea

sursei de curent trebuie să coincidă cu datele de plăcu-

ţa indicatoare a tipului aspiratorului. Sculele electrice

inscripţionate cu 230 V pot fi alimentate şi la 220 V.

 Vă rugăm să vă informaţi cu privire la reglementări-

le/legile în vigoare referitoare la manipularea pulberi-

lor nocive din ţara dumneavoastră.

Pentru a economisi energie, ţineţi pornit aspiratorul numai

atunci când îl folosiţi.

Simboluri pe comutatorul de selecţie a modurilor de func-

Aspirarea pulberilor sedimentate

(modul de funcţionare IS)

 Purtaţi mască de protecţie împotriva prafului.

Indicaţie: În modul de funcţionare IS pot fi utilizate numai fur-

tunul de 35 mm şi duzele enumerate în lista de accesorii.

Pentru conectarea aspiratorului, aduceţi comutatorul de se-

lecţie a modurilor de funcţionare 6 în poziţia on.

Pentru deconectarea aspiratorului, aduceţi comutatorul de

selecţie a modurilor de funcţionare 6 în poziţia off.

Aspiratorul este echipat cu un dispozitiv de supraveghere a

debitului volumic de aer (airflow). În modul de funcţionare IS

debitul de aer este fixat la valoarea de 20 m/s, indiferent de

poziţia regulatorului airflow 5

Dacă se depăşeşte această valoare, de ex. din cauza acumulă-

rii de murdărie în furtunul de aspirare, dacă sacul colector es-

te plin cu praf sau dacă filtrul burduf prezintă depuneri, clipeş-

te lampa de avertizare 4. În acest caz opriţi aspiratorul şi veri-

ficaţi-l conform celor descrise în secţiunea „Deranjamente“.

Aspirarea pulberilor produse de sculele electrice aflate în

funcţiune (modul de funcţionare ENT cu telecomandă au-

tomată) (vezi figura B)

 Purtaţi mască de protecţie împotriva prafului.

 În încăpere trebuie să existe un ritm satisfăcător de îm-

prospătare a aerului (L), în cazul în care aerul uzat se

reîntoarce în aceasta. Respectaţi reglementările naţio-

nale corspunzătoare.

În aspirator este integrată o priză cu contact de protecţie 7.

Puteţi racorda la aceasta o sculă electrică externă. Aspiratorul

este pus automat în funcţiune prin intermediul sculei electrice

racordate la acesta. Ţineţi seama de puterea maximă admisă

a sculei electrice racordate.

Ca accesorii pentru scule electrice, sunt disponibile diferite

sisteme de furtunuri de racordare.

Ajustaţi regulatorul airflow 5 la diametrul furtunului folosit de

Pentru asigurarea transportului corespunzător al prafului de

la locul aspirării, debitul volumic minim de aer (airflow) nu tre-

buie să coboare sub valoarea debitului de aer prevăzut pentru

scula electrică racordată.

Poziţionaţi comutatorul de selecţie a modurilor de funcţiona-

6 pe simbolul Funcţionare cu telecomandă automată.

În acest mod de funcţionare debitul volumic de aer este supra-

vegheat electronic conform reglajului efectuat la regulatorul

airflow 5. Dacă reglajul selectat este corect, va fi asigurat un

transport corespunzător al prafului.

Pentru punerea în funcţiune a aspiratorului, porniţi scula

electrică racordată la priza 7. Aspiratorul porneşte automat.

În cazul în care lampa de avertizare 4 clipeşte şi se aude un

semnal acustic, aspiratorul trebuie verificat conform celor de-

scrise la secţiunea „Deranjamente“.

Deconectaţi scula electrică, pentru deconectarea aspirato-

rului. Aspiratorul se opreşte automat din funcţionare aprox.

6 secunde mai târziu.

În modul de funcţionare ENT cu telecomandă automată, dis-

pozitivul electronic de limitare a curentului de pornire limitea-

ză puterea la conectarea aspiratorului permiţând alimentarea

printr-o siguranţă de 16 A.

Curăţare electromaghnetică a filtrului

Aspiratorul este prevăzut cu o funcţie de curăţare electromag-

netică a filtrului, care eliberează filtrul burduf 18 de praful de-

Funcţia de curăţare a filtrului trebuie activată cel mai târziu

atunci când capacitatea de aspirare a devenit insuficientă.

Poziţionaţi comutatorul de selecţie a modurilor de funcţionare

Curăţare electromagnetică a filtrului

. Dacă o sculă electri-

că este eventual racordată la aspirator, aceasta va trebui oprită.

Aspiratorul va vibra aprox. 10 secunde după care se va opri în

Înainte de a repune în funcţiune aspiratorul, aşteptaţi puţin ca

praful scuturat de pe filtru să se depună în rezervor.

Frecvenţa de curăţare a filtrului depinde de tipul şi cantitatea

de praf aspirat. În cazul activării regulate a funcţiei, capacitatea

de aspirare se menţine la nivel maxim un timp mai îndelungat.

on Pornire (Mod de funcţionare IS)

Curăţare electromaghnetică a filtrului

Funcţionare cu telecomandă automată

(Mod de funcţionare ENT)

OBJ_BUCH-877-007.book Page 126 Monday, August 11, 2014 11:47 AMRomână | 127 Bosch Power Tools 1 609 92A 0XD | (11.8.14) Aspirare umedă

 Nu aspiraţi cu aspiratorul lichide inflamabile sau explo-

zibile, de exemplu benzină, alcool, solvenţi. Nu aspiraţi

pulberi fiebinţi sau incandescente. Nu folosiţi aspirato-

rul în încăperi cu pericol de explozie. Pulberile, vaporii

sau lichidele se pot aprinde sau exploda.

 Nu este permisă folosirea aspiratorului drept pompă de

apă. Aspiratorul este destinat aspirării amestecului de aer

 Înaintea oricăror intervenţii asupra aspiratorului scoa-

teţi din priză ştecherul de la reţea.

Indicaţie: Înaintea aspirării umede îndepărtaţi sacul colector

de praf 17 şi goliţi rezervorul 11.

Aspiratorul este echipat cu senzori ai nivelului de umplere 20.

Atunci când se atinge nivelul maxim de umplere, aspiratorul

se opreşte. Aduceţi comutatorul de selecţie a modurilor de

funcţionare 6 în poziţia off.

După aspirare, scoateţi afară filtrul burduf 18 pentru a evita

formarea de mucegai şi lăsaţi-l să se usuce bine sau demontaţi

partea superioară a aspiratorului 3 şi lăsaţi-o să se usuce.

Posibilităţi de utilizare

Aspiratorul poate fi utilizat pentru aspirarea şi absorbţia ur-

mătoarelor materiale:

– Pulberi cu o valoare limită de expunere de ≥0,1 mg/m

– Pulberi de poliuretani

– Pulberi de GFK pe bază de răşini epoxidice, vezi fişa cu da-

te de siguranţă a producătorului

– Pulberi de CFK pe bază de răşini epoxidice, vezi fişa cu da-

te de siguranţă a producătorului

– Materiale peliculogene pulverulente fără componente can-

În principiu nu este permisă utilizarea aspiratorului în spaţii cu

pericol de explozie.

Întreţinere şi service

Întreţinere şi curăţare

 Înaintea oricăror intervenţii asupra aspiratorului scoa-

teţi din priză ştecherul de la reţea.

 Menţineţi curat aspiratorul şi fantele de ventilaţie,

pemtru a putea lucra bine şi sigur.

 În timpul întreţinerii şi curăţării aspiratorului purtaţi o

mască de protecţie împotriva prafului.

Dacă este necesară înlocuirea cablului de racordare, pentru a

evita punerea în pericol a siguranţei exploatării, această ope-

raţie se va executa de către Bosch sau de către un centru au-

torizat de asistenţă tehnică post-vânzări pentru scule electri-

Este obligatoriu ca cel puţin o dată pe an producătorul sau o

persoană instruită de acesta să efectueze o verificare privind

tehnica prafului, de ex. să controleze dacă există filtre deteri-

orate, dacă aspiratorul este etanş şi dacă echipamentul de

control funcţionează corespunzător.

La aspiratoarele din clasa M, care s-au aflat în mediu murdar,

atât exteriorul cât şi componentele maşinii ar trebui curăţate

sau tratate cu produse de etanşare. În momentul efectuării lu-

crărilor de întreţinere şi reparaţii, toate componentele murda-

re, care nu au putut fi curăţate corespunzător, trebuie elimi-

nate. Astfel de piese trebuie eliminate în saci impermeabili, în

conformitate cu dispoziţiile în vigoare privind eliminarea unor

În cadrul lucrărilor de întreţinere efectuate de către utilizator,

aspiratorul trebuie demontat, curăţat şi întreţinut, în măsura

în care astfel de operaţii pot fi executate de către acesta, fără

a pune în pericol personalul de î

ntreţinere şi alte persoane.

Înainte de demontare aspiratorul ar trebui curăţat, pentru a

preveni eventuale situaţii periculoase. Încăperea în care se

demontează aspiratorul, trebuie să fie bine aerisită. În timpul

lucrărilor de întreţinere purtaţi echipament personal de pro-

tecţie. După efectuarea lucrărilor de întreţinere ar trebui să se

cureţe sectorul în care aceste lucrări au fost executate.

Extragerea/schimbarea filtrului burduf (vezi figura C)

Înlocuiţi imediat filtrul burduf 18 deteriorat.

– Răsuciţi cu o monedă sau ceva asemănător închizătoarea

zăvorului 8 cu 1/4 de tură în direcţia săgeţii şi împingeţi î-

– Deschideţi partea superioară a aspiratorului 3 şi fixaţi-o în

această poziţie. Apucaţi filtrul-burduf 18 de ramele de fixa-

re şi extrageţi-l trăgându-l în sus.

– Curăţaţi filtrul burduf 18.

– Montaţi filtrul burduf 18 nou respectiv curăţat şi aveţi grijă

să-l fixaţi în condiţii de siguranţă.

– Închideţi la loc partea superioară a aspiratorului 3. Printr-o

apăsare uşoară, zăvorul 8 va reveni în poziţie închisă.

Ştergeţi periodic rezervorul 11 cu un produs de curăţare ne-

corosiv, uzual din comerţ şi lăsaţi-l să se usuce.

Filtru de protecţie motor (vezi figura C)

În bună măsură filtrul de protecţie motor 19 nu necesită între-

ţinere. Periodic, scoateţi afară filtrul de protecţie motor şi clă-

tiţi-l cu apă limpede. Înainte de montare, lăsaţi filtrul de pro-

tecţie motor să se usuce bine.

Senzori ai nivelului de umpleren

OBJ_BUCH-877-007.book Page 127 Monday, August 11, 2014 11:47 AM128 | Български 1 609 92A 0XD | (11.8.14) Bosch Power Tools Ocazional curăţaţi senzorii nivelului de umplere 20.

Deblocaţi închizătoarele 13 şi demontaţi partea superioară a

Curăţaţi senzorii nivelului de umplere 20 cu o lavetă moale.

Montaţi din nou la loc partea superioară a aspiratorului 3 şi

blocaţi închizătorile 13.

Dacă lampa de avertizare 4 clipeşte şi/sau se aude semnalul

acustic, înseamnă că filtrele burduf 18 trebuie curăţate. Pozi-

ţionaţi în acest scop comutatorul de selecţie a modurilor de

funcţionare 6 pe simbolul Curăţare electromagnetică a fil-

trelor. Filtrele burduf vor fi curăţate timp de aprox.

Asiguraţi-vă că regulatorul airflow 5 se află în poziţia cores-

punzătoare diametrului de furtun utilizat.

– Desprindeţi prin scuturare praful rămas pe filtrele burduf

18 iar dacă este necesar schimbaţi filtrele burduf 18.

– Verificaţi dacă gura sacului colector de praf 17 este înfun-

dată sau dacă sacul colector de praf 17 este plin. În acest

caz schimbaţi sacul colector de praf 17.

Dacă, după punerea în funcţiune clipeşte din nou lampa de

avertizare 4 şi/sau se aude semnalul acustic, procedaţi după

– În modul de funcţionare ENT cu telecomandă automată

opriţi scula electrică racordată şi scoateţi ştecherul de ali-

mentare afară din priza 7.

– Porniţi aspiratorul.

– Racordaţi un furtun de 35 mm.

– Dacă lampa de avertizare 4 nu mai clipeşte, înseamnă că

aspiratorul şi furtunul de aspirare sunt în ordine.

– Dacă lampa de avertizare 4

clipeşte, trebuie să verificaţi

dacă nu cumva în sistemul de aspirare şi în furtunul de as-

pirare 10 s-a acumulat eventual murdărie.

– Dacă după aceasta lampa de avertizare 4 continuă să cli-

pească, curăţaţi filtrele burduf 18 iar dacă este cazul,

– Dacă, după aceasta, nu se revine la capacitatea de aspirare

inţială, aspiratorul trebuie dus la centrul de service şi asis-

tenţă tehnică post-vânzări.

Asistenţă clienţi şi consultanţă privind utilizarea

În caz de reclamaţii şi comenzi de piese de schimb vă rugăm să

indicaţi neapărat numărul de identificare compus din 10 cifre,

conform plăcuţei indicatoare a tipului sculei electrice.

Serviciul de asistenţă clienţi vă răspunde la întrebări privind

repararea şi întreţinerea produsului dumneavoastră cât şi pie-

sele de schimb. Găsiţi desenele de ansamblu şi informaţii pri-

vind piesele de schimb şi la:

Echipa de consultanţă Bosch vă răspunde cu plăcere la între-

bări privind produsele noastre şi accesoriile acestora.

Tel. consultanţă clienţi: (021) 4057500

Aspiratorul, accesoriile şi ambalajele trebuie direcţionate că-

tre o staţie de revalorificare ecologică.

Nu aruncaţi aspiratorul în gunoiul menajer!

Numai pentru ţările UE:

Conform Directivei Europene 2012/19/UE

privind maşinile şi aparatele electrice şi

electronice uzate şi transpunerea acesteia

în legislaţia naţională, sculele electrice

scoase din uz trebuie colectate separat şi

direcţionate către o staţie de revalorificare

ecologică. Sub rezerva modificărilor. Български

Указания за безопасна работа
