BRUGSANVISNING GAS 50 M Professional BOSCH

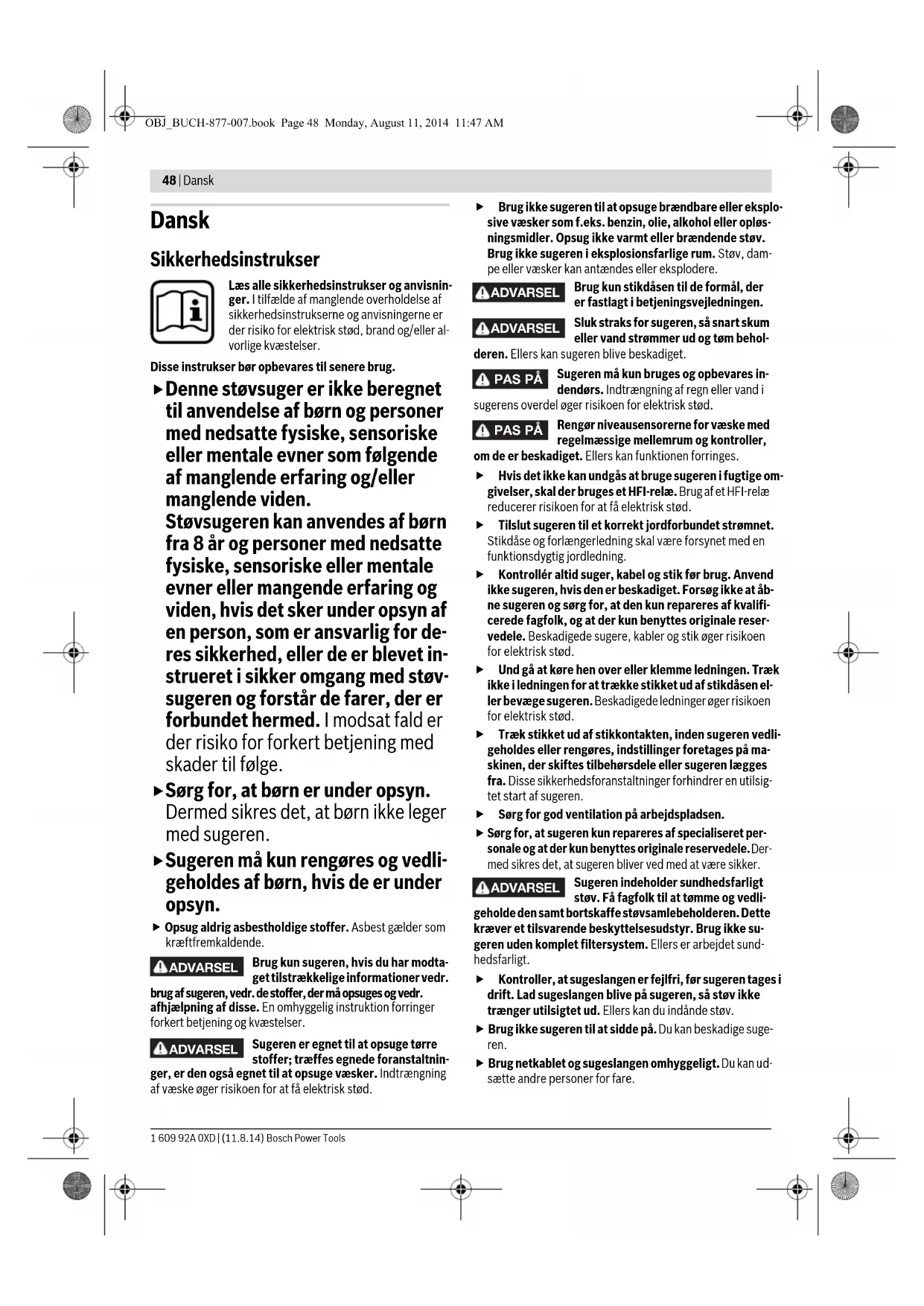

Sikkerhedsinstrukser

Læs alle sikkerhedsinstrukser og anvisninger. I tilfælde af manglende overholdelse af sikkerhedsinstrukserne og anvisningerne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Disse instrukser bør opbevares til senere brug.

- Denne støvsuger er ikke beregnet til anvendelse af børn og personer med nedsatte fysiske, sensoriske eller mentale evner som følgende af manglende erfaring og/eller manglende viden. Støvsugeren kan anvendes af børn fra 8 år og personer med nedsatte fysiske, sensoriske eller mentale evner eller mangende erfaring og viden, hvis det sker under opsyn af en person, som er ansvarlig for deres sikkerhed, eller de er blevet instrueret i sikker omgang med støvsugeren og forstår de farer, der er forbundet hermed. I modsat fald er der risiko for forkert betjening med skader til følge.

- Sørg for, at børn er under opsyn. Dermed sikres det, at børn ikke leger med sugeren. - Sugeren må kun rengøres og vedligeholdes af børn, hvis de er under opsyn. - Opsug aldrig asbestholdige stoffer. Asbest gælder som kræftfremkaldende.

ADVARSEL

Brug kun sugeren, hvis du har modtaget tilstrækkelige informationer vedr.

brug af sugeren, vedr. de stoffer, der må opsuges og vedr. afhjælpning af disse. En omhyggelig instruktion forringer forkert betjening og kvæstelser.

ADVARSEL

Sugeren er egnet til at opsuge tørre stoffer; træffes egnede foranstaltnin-

ger, er den også egnet til at opsuge væsker. Indtrængning af væske øger risikoen for at få elektrisk stød.

Brug ikke sugeren til at opsuge brændbare eller eksplosive væsker som f.eks. benzin, olie, alkohol eller opløsningsmidler. Opsug ikke varmt eller brændende støv. Brug ikke sugeren i eksplosionsfarlige rum. Støv, dampe eller væsker kan antændes eller eksplodere.

ADVARSEL

Brug kun stikdåsen til de formål, der er fastlagt i betjeningsvejledningen.

ADVARSEL

Sluk straks for sugeren, så snart skum eller vand strømmer ud og tøm behol-

deren. Ellers kan sugeren blive beskadiget.

! PAS PÅ

Sugeren må kun bruges og opbevares indendørs. Indtrængning af regn eller vand i l øger risikoen for elektrisk stød.

sugerens overdel øger risikoen for elektrisk stød.

! PAS PÅ

Rengør niveausensorerne for væske med regelmæssige mellemrum og kontroller, diget. Ellers kan funktionen forringes.

Hvis det ikke kan undgås at bruge sugeren i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød.
- Tilslut sugeren til et korrekt jordforbundet strømnet. Stikdåse og forlængerledning skal være forsynet med en funktionsdygtig jordledning.
- Kontrollér altid suger, kabel og stik før brug. Anvend ikke sugeren, hvis den er beskadiget. Forsøg ikke at åbne sugeren og sørg for, at den kun repareres af kvalificerede fagfolk, og at der kun benyttes originale reservedele. Beskadigede sugere, kabler og stik øger risikoen for elektrisk stød.
Und gå at køre hen over eller klemme ledningen. Træk ikke i ledningen for at trække stikket ud af stikdåsen eller bevæge sugeren. Beskadigede ledninger øger risikoen for elektrisk stød.
Træk stikket ud af stikkontakten, inden sugeren vedligeholdes eller rengøres, indstillinger foretages på maskinen, der skiftes tilbehørsdele eller sugeren lægges fra. Disse sikkerhedsforanstaltninger forhindrer en utilsigtet start af sugeren.
▶ Sørg for god ventilation på arbejdspladsen.
▶ Sørg for, at sugeren kun repareres af specialiseret personale og at der kun benyttes originale reservedele. Dermed sikres det, at sugeren bliver ved med at være sikker.
Sugeren indeholder sundhedsfarligt støv. Få fagfolk til at tømme og vedli-
geholde den samt bortskaffe støvsamlebeholderen. Dette kræver et tilsvarende beskyttelsesudstyr. Brug ikke sugeren uden komplet filtersystem. Ellers er arbejdet sundhedsfarligt.
- Kontroller, at sugeslangen er fejlfri, før sugeren tages i drift. Lad sugeslangen blive på sugeren, så støv ikke trænger utilsigtet ud. Ellers kan du indånde støv.
▶ Brug ikke sugeren til at sidde på. Du kan beskadige sugeren.
▶ Brug netkablet og sugeslangen omhyggeligt. Du kan udsætte andre personer for fare.

ADVARSEL

Dansk | 49

Rengør ikke sugeren ved at rette en vandstråle direkte på den. Indtrængning af vand i sugerens overdel øger risikoen for elektrisk stød.

Symboler

De efterfølgende symboler kan være af betydning for din su- ger. Læg mærke til symbolerne og overhold deres betydning. En rigtig forståelse af symbolerne er med til at sikre en god og sikker brug af sugeren.

Læs alle sik- kerhedsin-

strukser og anvisninger. I tilfælde af manglende overholdelse af sikkerhedsinstrukserne og anvisningerne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

M M

Suger fra støvklasse M iht. IEC/EN 60335-2-69 til tørsugning af sundhedsfarligt støv med en ekspositionsgrænseværdi på≥ 0,1 mg/m ^3

Klap sugerens overdel 3 op og hold den fast. Tag fat i foldefilterets 18 forbindelsesstykker og tag filteret ud opad.

Beskrivelse af produkt og ydelse

Klap venligst foldesiden med illustration af sugeren ud og lad denne side være foldet ud, mens du læser betjeningsvejledningen.

Beregnet anvendelse

Maskinen er beregnet til at samle, opsuge, transportere og udskille træspåner samt ikke brændbart, tørt støv, ikke brændbare væsker og en vand-luft-blanding. Sugeren er kontrolleret støvteknisk og er i overensstemmelse med støvklasse M. Den er egnet til de høje belastninger, som den udsættes for i forbindelse med erhvervsmæssig brug (f.eks. inden for håndværk og industri samt på værksteder).

Brug kun sugeren, hvis du er i stand til at vurdere alle funktioner 100 % og gennemføre dem uden indskrænkninger eller har modtaget tilsvarende instruktioner.

Illustrerede komponenter

Nummereringen af de illustrerede komponenter refererer til illustrationen af sugeren på illustrationssiden.

1 Ledningsholder

2 Bæregreb

3 Sugerens overdel

4 Advarselslampe

5 Airflow-regulator

7 Stikdåse til el-værktøj

8 Lås

9 Slangeholder

10 Sugeslange

11 Beholder

12 Hjulbremse

13 Lås til sugerens overdel

14 Tilbehørsdepot

15 Klemme til styrebøjle

16 Styrebøjle

17 Støvpose

18 Foldefilter

19 Motorværnfilter

20 Niveausensorer

*Tilbehør, som er illustreret og beskrevet i brugsanvisningen, er ikke indeholdt i leveringen. Det fuldstændige tilbehør findes i vores tilbehørsprogram.

Støjinformation

Støjemissionsværdier bestemt iht. EN 60335-2-69.

Værktøjets A-vurderede lydtrykniveau er typisk mindre end 70 dB(A). Usikkerhed K = 3 dB.

Støjniveauet kan overstige 80 dB(A) under arbejdet.

Brug høreværn!

Vi erklærer som eneansvarlig, at det produkt, der er beskrevet under „Tekniske data“, opfylder alle bestemmelser i direktiverne 2011/65/EU, 2014/30/EU, 2006/42/EF med tilhørende ændringer samt følgende standarder:

EN 60335-1, EN 60335-2-69.

Teknisk dossier (2006/42/EF) ved:

Robert Bosch GmbH, PT/ETM9,

70764 Leinfelden-Echterdingen, GERMANY

Henk Becker

Helmut Heinzelmann

Træsuger GAS 50 M
Typenummer		0 601 988 1..
Nominel optagen effekt	W	1
Frekvens	Hz 50/60
Beholdervolumen (brutto)	l	50
Nettovolumen	l	43
Støvposevolumen	l	21
Maks. undertryk*	hPa 225
Max.gennemstrømningsmængde*	m^3/h 140
Sugekapacitet	W	316
Flade foldefiltre	cm^2	8600
Støvklasse		M
Vægt svarer tilEPTA-Procedure 01/2003	kg	17,3
Beskyttelsesklasse		+/l
Tæthedsgrad		IP 24

IFA-prøverapport-nr.

201122735/1110

* målt med en sugeslange ∅ 35 mm og 5 m længde

Angivelserne gælder for nominelle spændinger [U] 230 V. Disse angivelser kan variere ved lavere spændinger og i landespecifikke udførelser.

Montering

- Træk stikket ud af stikdåsen, før der arbejdes på ma- skinen.

Styrebøjle monteres

Kørestellet er konstrueret på en sådan måde, at sugeren er lettere at trække vha. styrebøjlen 16. Tag altid fat i styrebøjlen 16 med begge hænder, når sugeren skal trækkes.

Anbring styrebøjlen 16 i de 2 åbninger på beholderen 11. Tryk klemmerne 15 gennem de passende huller i styrebøjlen 16 og luk klemmerne 15.

Hjulene er udstyret med hjulbremser 12. Hjulbremsen 12 aktiveres ved at træde pedalen ned.

Støvpose skiftes/sættes i (se Fig. A)

• Åbn låsene 13 og tag overdelen af sugeren 3.
• Træk den fulde støvpose 17 af tilslutningsflangen bagudtil. Luk åbningen på støvposen ved at klappe låget om. Tag den lukkede støvpose af sugeren.
• Kræng den nye støvpose 17 hen over sugerens tilslutningsflange. Sørg for, at støvposen 17 i hele sin længde ligger an op ad den indvendige væg på beholderen 11. Sæt overdelen på sugeren 3 igen.
• Luk låsene 13.

Til tørsugning sættes en støvpose 17 i. Bruges en støvpose 17, bliverfoldefilteret 18 længere fri; desuden holdes sugeydelsen god i længere tid og bortskaffelsen gøres nemmere.

Såfremt der opsuges stoffer uden eller med en ekspositionsgrænsøværdi på ≥ 1 m ^2 /m ^-3 (iht. støvklæse L), kan der suges direkte ind i beholderen.

Bliver advarselslampen 4 ved med at blinke og/eller høres det akustiske signal, skal sugeren kontrolleres som beskrevet i afsnit „Fejl“.

ADVARSEL

Sugeren indeholder sundhedsfarligt støv. Få fagfolk til at tømme og vedli-

geholde den samt bortskaffe støvsamlebeholderen. Dette kræver et tilsvarende beskyttelsesudstyr. Brug ikke sugeren uden komplet filtersystem. Ellers er arbejdet sundhedsfarligt.

Sugeslange monteres (se Fig. A)

Anbring sugeslangen 10 på slangeholderen 9 og drej den helt til højre.

Stik sugerørene fast ind i hinanden.

Bemærk: Bosch anbefaler statisk afledende sugeslanger med en slangediameter på 19 mm eller 35 mm.

Brug

Ibrugtagning

• Kontrollér netspændingen! Strømkildens spænding skal stemme overens med angivelserne på sugerens typeskilt. El-værktøj til 230 V kan også tilsluttes til 220 V.
• Indhent information om de gældende regler/love vedr. håndtering af sundhedsfarligt støv i dit land.

For at spare på energien bør du kun tænde for sugeren, när du bruger den.

Opsugning af aflejret støv (driftsform IS)

Bemærk: I driftsformen IS må der kun anvenes det 35 mmslange- og dyseprogram, der er angivet i tilbehøret.

Dansk | 51

Sugeren tændes ved at stille driftsform-valgkontakten 6 på on.

Sugeren er udstyret med en volumenstrømovervågning (Airflow). Volumenstrømmen er i driftsformen IS fast indstillet på en værdi på 20 m/s, uafhængigt af Airflow-regulatorens position 5.

Underskrides denne værdi (f.eks. på grund af ophobet snavs i sugeslangen, en fuld støvpose eller et tilstoppet foldefilter), blinker advarselslampen 4. Sluk i dette tilfælde for sugeren og kontroller den iht. beskrivelsen i afsnit „Fejl“.

Opsugning af ophovet støv fra kørende el-værktøj (driftsform ENT med fjernbetjeningsautomatik) (se Fig. B)

▶ Brug beskyttelsesmaske.
Der skal være en tilstrækkelig luftudskiftningsrate (L) i rummet, når den gamle luft vender tilbage til rummet. Overhold gældende nationale forskrifter.

I sugeren er der integreret en beskyttelseskontakt-stikdåse 7. Den kan bruges til at tilslutte eksterne el-værktøjer. Sugeren tages automatisk i brug via det tilsluttede el-værktøj. Overhold den max. tilladte tilslutningseffekt, der gælder for det tilsluttede el-værktøj.

El-værktøjet kan forbindes med forskellige slangesystemer (tilbehør).

Indstil Airflow-regulatoren 5 på den anvendte slangediameter 19 mm hhv. 35 mm.

For at en tilstrækkelig støvtransport er sikret ved opsugningsstedet, må den mindste volumenstrøm (Airflow) ikke overskrides til det tilsluttede el-værktøj.

Slangediameter Indstillingsværdi Airflow

35 mm	70 m^3 /h
19 mm	20 m^3 /h

Stil driftsform-valgkontakten 6 på symbolet Drift med fjernbetjeningsautomatik.

I denne driftsform overväges volumenstrømmen elektronisk iht. indstillingen på Airflow-regulatoren 5. Er indstillingen valgt rigtigt, er en tilstrækkelig støvtransport sikret.

Sugeren tages i brug ved at tænde for det el-værktøj, der er forbundet med stikdåsen 7. Sugeren starter automatisk.

Blinker advarselslampen 4 og høres der et akustisk signal, skal sugeren kontrolleres som beskrevet i afsnit „Fejl“.

Sluk el-værktøjet for at slukke for sugeren. Sugeren slukker automatisk ca. 6 sekunder senere.

I driftsformen ENT med fjernbetjeningsautomatik begrænser den elektroniske startstrømbegrænsning effekten, når sugeren tændes, og muliggør driften med en 16-A-sikring.

Elektromagnetisk filterrens

Maskinen er udstyret med en elektromagnetisk filterrens, der sørger for at befri foldefilteret 18 for fastsiddende støv.

Når sugeydelsen er blevet utilstrækkelig, aktiveres filterrensen.

Stil driftsform-valgkontakten 6 på symbolet Elektromagnetisk filterrens. Et evt. tilsluttet el-værktøj skal være slukket.

Sugeren vibrerer i ca. 10 sekunder og slukker så automatisk. Vent med at tænde for støvsugeren, til støvet har lagt sig i beholderen.

Støvtype og støvmængde er afgørende for, hvor ofte filteret skal renses. Anvendes maskinen regelmæssigt, bibeholdes den max. ydelse i længere tid.

Vådsugning

Brug ikke sugeren til at opsuge brændbare eller eksplosive væsker som f.eks. benzin, olie, alkohol eller opløsningsmidler. Opsug ikke varmt eller brændende støv. Brug ikke sugeren i eksplosionsfarlige rum. Støv, dampe eller væsker kan antændes eller eksplodere.
▶ Sugeren må ikke bruges som vandpumpe. Sugeren er beregnet til at opsuge luft- og vandblandinger.
- Træk stikket ud af stikdåsen, før der arbejdes på ma- skinen.

Bemærk: Fjern før vådsugningen støvposen 17 og tøm beholderen 11.

Sugeren er udstyret med niveausensorer 20. Når det max. niveau er nået, slukker sugeren. Stil driftsform-valgkontakten 6 på off.

Tag efter sugearbejdet foldefilteret 18 ud for at undgå mugdannelse og lad det tørre godt eller tag overdelen af sugeren 3 og lad den tørre.

Anvendelsesmuligheder

Sugeren kan bruges til at opsuge følgende materialer:
- Støv med en ekspositionsgrænseværdi på ≥ 0,1 mg/m³
- Mineralmateriale-støv med aluminiumhydroxid
- Grafikstøv
- Aluminiumsstøv
- P a p i r s t ø v
- Sodstøv
- Pulverlak-støv
- Polyurethan-støv
- GFK-støv på basis af epoxidharpiks, se producentens sikkerhedsdatablad
- CFK-støv på basis af epoxidharpiks, se producentens sikkerhedsdatablad
- Lakstøvuden kræftfre mkaldende bestanddele - Træstøv
Sugeren må principielt ikke bruges i eksplosionsfarlige rum.

• Træk stikket ud af stikdåsen, før der arbejdes på maskinen.
• Hold sugeren og ventilationsåbningerne rene for at arbejde godt og sikkert.
  Brug en støvbeskyttelsesmaske, när sugeren vedligeholdes og rengøres.

52 | Dansk

Hvis det er nødvendigt at erstatte tilslutningsledningen, skal dette arbejde udføres af Bosch eller på et autoriseret serviceværksted for Bosch el-værktøj for at undgå farer.

En støvteknisk kontrol skal gennemføres af producenten eller en instrueret person mindst en gang om året (f.eks. vedr. beskadigelse af filteret, sugerens tæthed og kontrolanordningens funktion).

Ved sugere fra klasse M, der befandt sig i snavsede omgivelser, skal den udvendige side og alle maskindele rengøres eller behandles med et tætningsmiddel. Når der gennemføres vedligeholdelses- og reparationsarbejde, skal alle snavsede dele, der ikke kunne rengøres rigtigt, bortskaffes. Sådanne dele skal bortskaffes i tætte poser i overensstemmelse med de gældende bestemmelser for bortskaffelse af sådant affald.

Brugeren vedligeholder sugeren ved at demontere, rengøre og vedligeholde den, i det omfang, det er muligt, uden at vedligeholdelsespersonalet og andre personer udsættes for fare. Før demonteringen bør sugeren rengøres for at forebygge evt. farer. Rummet, hvor sugeren demonteres, bør ventileres godt. Anvend personligt beskyttelsesudstyr under vedligeholdelsesarbejdet. Efter vedligeholdelsesarbejdet bør vedligeholdelsesområdet rengøres.

Foldefilter tages ud/skiftes (se Fig. C)

Skift beskadigede foldefiltre 18 med det samme.

• D rej låsen 8 en 1/4 omdrejning i pilens retning med mønt el. lign. og tryk låsen ind.
• Klap sugerens overdel 3 op og hold den fast. Tag fat i foldefilterets 18 forbindelsesstykker og tag filteret ud opad.
• Rens foldefilteret 18.
• Sæt det nye eller rensede foldefilter 18 i og kontrollér, at det sidder rigtigt.
• Klap sugerens overdel 3 ned igen. Tryk let foroven, så låsen 8 falder tilbage på plads igen.

Beholder

Tør beholderen 11 ren med et almindeligt, ikke skurende rengøringsmiddel en gang imellem og lad den tørre.

Motorværnfilter (se Fig. C)

Motorværnfilteret 19 er næsten vedligeholdelsesfrit. Tag motorværnfilteret ud en gang imellem og skyl det under rindende vand. Sørg for, at motorværnfilteret er tørt, før det sættes i igen.

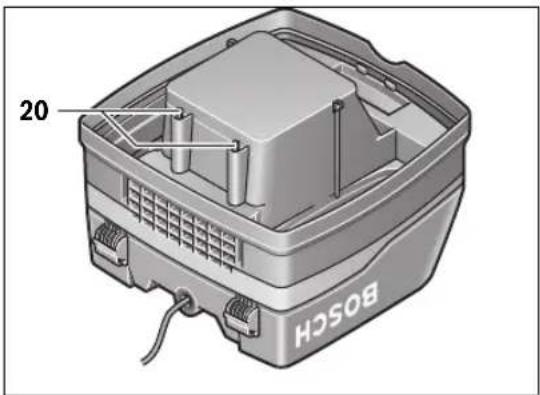

Niveausensorer

20 BOSCH

Rengør niveausensorerne 20 en gang imellem.

Åbn låsene 13 og tag overdelen af sugeren 3.

Rengør niveausensorerne 20 med en blød klud.

Sæt sugerens overdel 3 på plads igen og luk låsene 13.

Fejl

Blinker advarselslampen 4 og/eller høres det akustiske signal, skal foldefiltrene 18 rengøres. Stil driftsform-valgkontakten 6 på symbolet Elektromagnetisk filterrens. Foldefiltrene rengøres i ca. 10 sekunder.

Sikre, at Airflow-regulatoren 5 står i positionen for den anvendte slangediameter.

• Ryst den resterende støv af foldefiltrene 18 og skift evt. foldefiltrene 18.
• Kontroller, om støvposens åbning 17 er tilstoppet eller støvposen 17 er fuld. Skift i dette tilfælde støvposen 17.

Blinker advarselslampen 4 igen og/eller høres det akustiske signal efter idrifttagningen, gør du følgende.

- I driftsformen ENT med fjernbetjeningsautomatik slukker du for det tilsluttede el-værktøj og trækker netstikket ud af stikdåsen 7.

• Tænd for sugeren.
• Tilslut en 35 mm-slange.

• Blinker advarselslampen 4 ikke, er sugeren og sugeslan-gen i orden.

• Blinker advarselslampen 4, kontrolleres opsugningssystemet og sugeslangen 10 for evt. ophovet snavs.

• Fortsætter advarselslampen 4 herefter med at blinke, rengør da foldefiltrene 18 og skift dem evt.
• Opnås sugeydelsen ikke herefter, skal den afleveres til den autoriserede kundeservice.

Kundeservice og brugerrådgivning

El-værktøjets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele.

Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplosions-tegninger og informationer om reservedele findes også under:

www.bosch-pt.com

Bosch brugerrådgivningsteamet vil gerne hjælpe dig med at besvare spørgsmål vedr. vores produkter og deres tilbehør.

Dansk

Suger, tilbehør og emballage skal genbruges på en miljøvenlig måde.

Smid ikke sugeren ud sammen med det almindelige husholdningsaffald!

Svenska | 53

Gælder kun i EU-lande:

Iht. det europæiske direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr skal kasseret elektrisk udstyr indsamles separat og genbruges iht. gældende miljøforskrifter.

Ret til ændringer forbeholdes.

Svenska

Säkerhetsanvisningar

Bruk stikkontakten kun til de formål som er angitt i driftsinstruksen.

ADVARSEL

Slå straks av sugeren, hvis det lekker ut skum eller vann og tøm beholderen.

*Illustrert eller beskrevet tilbehør inngår ikke i standard-leveransen. Det komplette tilbehøret finner du i vårt tilbehørsprogram.

60 | Norsk

Tekniske data

Sett sugeslangen 10 på slangefestet 9 og skru den med urviserne frem til anslaget.

Sett sugerørene godt inn i hverandre.

Merk: Bosch anbefaler å bruke statisk avledende sugeslanger med en slangediameter på 19 mm eller 35 mm.

Norsk|61

Bruk

Igangsetting

Drift med automatisk fjernkontroll (Driftstype ENT)

Sugeren må ikke kastes i vanlig søppel!

Kun for EU-land:
