BEDIENUNGSANLEITUNG GAS 50 M Professional BOSCH

GAS 50 M Professional

BOSCH

de Originalbetriebsanleitung

en Original Instructions

If Notice originate

es Manual original

pt Manual Original

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie diese Anweisungen gut auf.

▶ Dieser Sauger ist nicht vorgesehen für die Benutzung durch Kinder und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen. Dieser Sauger kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen benutzt werden, wenn sie durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt werden oder von dieser im sicheren Umgang mit dem Sauger eingewiesen worden sind und die damit verbundenen Gefahren verstehen. Andernfalls besteht die Gefahr von Fehlbedienung und Verletzungen.

▶Beaufsichtigen Sie Kinder. Damit wird sichergestellt, dass Kinder nicht mit dem Sauger spielen.
▶ Die Reinigung und Wartung des Saugers durch Kinder darf nicht ohne Aufsicht erfolgen.
▶ Saugen Sie niemals asbesthaltige Stoffe. Asbest gilt als krebserregend.

WARNING

Benutzen Sie den Sauger nur, wenn Sie ausreichende Informationen für den Gebrauch des Saugers, die zu saugenden Stoffe und für deren sichere Beseitigung erhalten haben. Eine sorgfältige Einweisung verringert Fehlbedienung und Verletzungen.

WARNING

Der Sauger ist geeignet zum Saugen von trockenen Stoffen und durch geeignete Maßnahmen auch zum Saugen von Flüssigkeiten. Das Eindringen von Flüssigkeiten erhöht das Risiko eines elektrischen Schlages.

Saugen Sie mit dem Sauger keine brennbaren oder explosiven Flüssigkeiten, zum Beispiel Benzin, Öl, Alkohol, Lösemittel. Saugen Sie keine heißen oder brennenden Stäube. Betreiben Sie den Sauger nicht in explosionsgefährdeten Räumen. Die Stäube, Dämpfe oder Flüssigkeiten können sich entzünden oder explodieren.

WARNING

Benutzen Sie die Steckdose nur für die in der Betriebsanleitung festgelegten Zwecke.

WARNING

Schalten Sie den Sauger sofort aus, sobald Schaum oder Wasser austritt

und entleeren Sie den Behälter. Der Sauger kann sonst beschädigt werden.

! ACHTUNG

Der Sauger darf nur in Innenräumen benutzt und aufbewahrt werden. Das

Eindringen von Regen oder Nässe in das Saugeroberteil erhöht das Risiko eines elektrischen Schlages.

! ACHTUNG

Reinigen Sie die Füllstandssensoren für Flüssigkeiten regelmäßig und prü-

fen Sie, ob sie beschädigt sind. Die Funktion kann sonst beeinträchtigt sein.

▶ Wenn der Betrieb des Saugers in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.
▶ Schließen Sie den Sauger an ein ordnungsgemäß geerdetes Stromnetz an. Steckdose und Verlängerungskabel müssen einen funktionsfähigen Schutzleiter besitzen.
Überprüfen Sie vor jeder Benutzung Sauger, Kabel und Stecker. Benutzen Sie den Sauger nicht, sofern Sie Schäden feststellen. Öffnen Sie den Sauger nicht selbst und lassen Sie ihn nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Beschädigte Sauger, Kabel und Stecker erhöhen das Risiko eines elektrischen Schlages.
Überfahren oder quetschen Sie das Kabel nicht. Ziehen Sie nicht am Kabel, um den Stecker aus der Steckdose zu ziehen oder den Sauger zu bewegen. Beschädigte Kabel erhöhen das Risiko eines elektrischen Schlages.
Ziehen Sie den Stecker aus der Steckdose, bevor Sie den Sauger warten oder reinigen, Geräteeinstellungen vornehmen, Zubehörteile wechseln oder den Sauger weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Saugers.
▶ Sorgen Sie für gute Belüftung am Arbeitsplatz.
▶ Lassen Sie den Sauger nur von qualifiziertem Fachpersonal mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Saugers erhalten bleibt.

Deutsch | 7

WARNING

Der Sauger enthält gesundheitsgefährdenden Staub. Lassen Sie Lee-

rungs- und Wartungsvorgänge, einschließlich der Beseitigung der Staubsmammelbehälter, nur von Fachleuten durchführen. Eine entsprechende Schutzausrüstung ist erforderlich. Betreiben Sie den Sauger nicht ohne das vollständige Filtersystem. Sie gefährden sonst Ihre Gesundheit.

Prüfen Sie vor der Inbetriebnahme den einwandfreien Zustand des Saugschlauchs. Lassen Sie dabei den Saugschlauch am Sauger montiert, damit nicht unbeabsichtigt Staub austritt. Sie können sonst Staub einatmen.
Benutzen Sie den Sauger nicht als Sitzgelegenheit. Sie können den Sauger beschädigen.
▶ Verwenden Sie das Netzkabel und den Saugschlauch sorgfältig. Sie können andere Personen damit gefährden.
▶ Reinigen Sie den Sauger nicht mit direkt gerichtetem Wasserstrahl. Das Eindringen von Wasser in das Saugeroberteil erhöht das Risiko eines elektrischen Schlages.

Symbole

Die nachfolgenden Symbole können für den Gebrauch Ihres Saugers von Bedeutung sein. Prägen Sie sich bitte die Symbole und ihre Bedeutung ein. Die richtige Interpretation der Symbole hilft Ihnen, den Sauger besser und sicherer zu gebrauchen.

Symbole und ihre Bedeutung

! VORSICHT

Lesen Sie alle Sicher- heitshinweise und

Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

M M

Sauger der Staubklasse M nach IEC/EN 60335-2-69 zum Trockensaugen von gesundheitsgefährdenden Stäuben mit einem Expositions-Grenzwert≥ 0,1 mg/m³

Klappen Sie das Saugeroberteil 3 auf und halten Sie es fest. Fassen Sie den Faltenfilter 18 an den Stegen und nehmen Sie diesen nach oben heraus.

Produkt- und Leistungsbeschreibung

Bitte klappen Sie die Aufklappseite mit der Darstellung des Saugers auf und lassen Sie diese Seite aufgeklappt, während Sie die Betriebsanleitung lesen.

Bestimmungsgemäßer Gebrauch

Das Gerät ist bestimmt zum Erfassen, Aufsaugen, Fördern und Abscheiden von Holzspanen sowie nicht brennbarer trockener Stäube, nicht brennbarer Flüssigkeiten und eines Wasser-Luft-Gemisches. Der Sauger ist staubtechnisch geprüft und entspricht der Staubklasse M. Er ist geeignet für die erhöhten Beanspruchungen bei gewerblicher Nutzung, z. B. in Handwerk, Industrie und Werkstätten.

Benutzen Sie den Sauger nur, wenn Sie alle Funktionen voll einschätzen und ohne Einschränkungen durchführen können oder entsprechende Anweisungen erhalten haben.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Saugers auf der Grafikseite.

1 Kabelhalterung
2 Tragegriff
3 Saugeroberteil
4 Warnleuchte
5 Airflow-Regler
6 Betriebsarten-Wahlschalter
7 Steckdose für Elektrowerkzeug
8 Riegel
9 Schlauchaufnahme

10 Saugschlauch

11 Behälter

12 Radbremse

13 Verschluss für Saugeroberteil

14 Zubehördepot

15 Klammer für Führungsbügel

16 Führungsbügel

17 Staubbeutel

18 Faltenfilter

19 Motorschutzfilter

20 Füllstandssensoren

*Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm.

8|Deutsch

Technische Daten

Holzsauger GAS 50 M
Sachnummer		0 601 988 1..
Nennaufnahmeleistung	W	1
Frequenz Hz 50/60
Behältervolumen (Brutto)	I	50
Nettovolumen	I	43
Staubbeutelvolumen	I	21
max. Unterdruck*	hPa 225
max. Durchflussmenge*	m3/h 140
Saugleistung	W	316
Fläche Faltenfilter	cm2	8600
Staubklasse		M
Gewicht entsprechend EPTA-Procedure 01/2003	kg	17,3
Schutzklasse		± /I
Schutzart		IP 24

IFA-Prüfbericht-Nr.

201122735/1110

* gemessen mit einem Saugschlauch ∅ 35 mm und 5 m Länge

Angaben gelten für Nennspannungen [U] 230 V. Bei niedrigeren Spannungen und in länderspezifischen Ausführungen können diese Angaben variieren.

Geräuschinformation

Geräuschemissionswerte ermittelt entsprechend EN 60335-2-69.

Der A-bewertete Schalldruckpegel des Elektrowerkzeugs ist typischerweise kleiner als 70 dB(A). Unsicherheit K = 3 dB. Der Geräuschpegel beim Arbeiten kann 80 dB(A) überschreiten.

Gehörschutz tragen!

Konformitätserklärung CE

Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt allen einschlägigen Bestimmungen der Richtlinien 2011/65/EU, 2014/30/EU, 2006/42/EG einschließlich ihrer Änderungen entspricht und mit folgenden Normen übereinstimmt: EN 60335-1, EN 60335-2-69.

Technische Unterlagen (2006/42/EG) bei: Robert Bosch GmbH, PT/ETM9, 70764 Leinfelden-Echterdingen, GERMANY

Henk Becker

Helmut Heinzelmann

Ziehen Sie vor allen Arbeiten am Sauger den Netzstecker aus der Steckdose.

Führungsbügel montieren

Das Fahrwerk ist so ausgelegt, dass der Sauger mit Hilfe des Führungsbügels 16 leichter gezogen werden kann. Fassen Sie den Führungsbügel 16 zum Ziehen immer beidhändig an. Stecken Sie den Führungsbügel 16 in die 2 Öffnungen des Behälters 11. Drücken Sie die Klammern 15 durch die entsprechenden Bohrungen der Führungsbügel 16 und schließen Sie die Klammern 15.

Die Räder sind mit Radbremsen 12 ausgestattet. Zum Feststellen treten Sie die Radbremse 12 nach unten.

Staubbeutel wechseln/einsetzen (siehe Bild A)

- Öffnen Sie die Verschlüsse 13 und nehmen Sie das Saugeroberteil 3 ab.

- Ziehen Sie den vollen Staubbeutel 17 vom Anschlussflansch nach hinten ab. Verschließen Sie die Öffnung des Staubbeutels durch Umklappen des Deckels. Nehmen Sie den verschlossenen Staubbeutel aus dem Sauger.

- Stülpen Sie den neuen Staubbeutel 17 über den Anschlussflansch des Saugers. Stellen Sie sicher, dass der Staubbeutel 17 in seiner vollen Länge an der Innenwand des Behälters 11 anliegt. Setzen Sie das Saugeroberteil 3 auf.

- Schließen Sie die Verschlüsse 13.

Für das Trockensaugen sollten Sie einen Staubbeutel 17 einsetzen. Bei der Verwendung eines Staubbeutels 17 bleibt der Faltenfilter 18 länger frei, die Saugleistung bleibt länger erhalten und die Entsorgung des Staubes wird erleichtert.

Sofern Stoffe ohne oder mit einem Expositions-Grenzwert ≥ 1 m g / m (entsprechend der Staubklasse L) gesaugt werden, kann direkt in den Behälter gesaugt werden.

Wenn während des IS-Betriebs die Warnleuchte 4 blinkt und/oder während des ENT-Betriebs das akustische Signal ertönt, müssen die Faltenfilter 18 gereinigt werden. Stellen Sie dazu den Betriebsarten-Wahlschalter 6 auf das Symbol Elektromagnetische Filterreinigung. Die Faltenfilter werden ca. 10 Sekunden gereinigt.

Sollte die Warnleuchte 4 danach weiter blinken und/oder das akustische Signal ertönen, muss der Staubbeutel 17 ausge- tauscht werden.

Blinkt die Warnleuchte 4 weiter und/oder das akustische Signal ertönt, muss der Sauger wie im Abschnitt „Störungen“ beschrieben überprüft werden.

WARNING

Der Sauger enthält gesundheitsgefährdenden Staub. Lassen Sie Lee-

rungs- und Wartungsvorgänge, einschließlich der Beseitigung der Staubsmammelbehälter, nur von Fachleuten durchführen. Eine entsprechende Schutzausrüstung ist erforderlich. Betreiben Sie den Sauger nicht ohne das vollständige Filtersystem. Sie gefährden sonst Ihre Gesundheit.

Deutsch | 9

Saugschlauch montieren (siehe Bild A)

Setzen Sie den Saugschlauch 10 auf die Schlauchaufnahme 9 auf und drehen Sie ihn im Uhrzeigersinn bis zum Anschlag. Stecken Sie die Saugrohre fest ineinander.

Hinweis: Bosch empfiehlt statisch ableitende Saugschläuche mit einem Schlauchdurchmesser von 19 mm oder 35 mm einzusetzen.

Betrieb

Inbetriebnahme

Beachten Sie die Netzspannung! Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Saugers übereinstimmen. Mit 230 V gekennzeichnete Elektrowerkzeuge können auch an 220 V betrieben werden.
- Bitte informieren Sie sich über die gültigen Regelungen/Gesetze bezüglich des Umgangs mit gesundheitsgefährdenden Stäuben in Ihrem Land.

Um Energie zu sparen, schalten Sie den Sauger nur ein, wenn Sie ihn benutzen.

Symbole am Betriebsarten-Wahlschalter

on Einschalten (Betriebsart IS)

off Ausschalten

Elektromagnetische Filterreinigung

Betrieb mit Fernschaltautomatik (Betriebsart ENT)

Aufsaugen von abgelagerten Stäuben (Betriebsart IS)

▶ Tragen Sie eine Staubschutzmaske.

Hinweis: In der Betriebsart IS darf nur das im Zubehör aufgeführte 35 mm-Schlauch- und Düsenprogramm verwendet werden.

Um den Sauger einzuschalten, stellen Sie den Betriebsarten-Wahlschalter 6 auf on.

Um den Sauger auszuschalten, stellen Sie den Betriebsarten-Wahlschalter 6 auf off.

Der Sauger ist mit einer Volumenstromüberwachung (Airflow) ausgestattet. Der Volumenstrom ist in der Betriebsart IS auf einen Wert von 20 m/s fest eingestellt, unabhängig von der Stellung des Airflow-Reglers 5.

Wird dieser Wert unterschritten, z. B. durch angestauten Schmutz im Saugschlauch, einen vollen Staubbeutel oder einen zugesetzten Faltenfilter, blinkt die Warnleuchte 4. Schalten Sie in diesem Fall den Sauger aus und überprüfen Sie ihn wie im Abschnitt „Störungen“ beschrieben.

Absaugen der anfallenden Stäube von laufenden Elektrowerkzeugen (Betriebsart ENT mit Fernschaltautomatik) (siehe Bild B)

▶ Tragen Sie eine Staubschutzmaske.
Es muss eine ausreichende Luftwechselrate (L) in dem Raum vorhanden sein, wenn die Abluft in den Raum zurückgeht. Beachten Sie entsprechende nationale Vorschriften.

In den Sauger ist eine Schutzkontakt-Steckdose 7 integriert. Sie können dort ein externes Elektrowerkzeug anschließen. Der Sauger wird über das angeschlossene Elektrowerkzeug automatisch in Betrieb genommen. Beachten Sie die maximal zulässige Anschlussleistung des angeschlossenen Elektrowerkzeugs.

Für die Elektrowerkzeuge stehen als Zubehör unterschiedliche Schlauchsysteme zum Anschluss zur Verfügung.

Stellen Sie den Airflow-Regler 5 auf den verwendeten Schlauchdurchmesser 19 mm bzw. 35 mm ein.

Damit ein ausreichender Staubtransport an der Absaugstelle gewährleistet ist, darf der Mindestvolumenstrom (Airflow) für das angeschlossene Elektrowerkzeug nicht unterschritten werden.

Schlauchdurchmesser Einstellwert Airflow

35 mm	70 m^3/h
19 mm	20 m^3/h

Stellen Sie den Betriebsarten-Wahlschalter 6 auf das Symbol Betrieb mit Fernschaltautomatik.

In dieser Betriebsart wird der Volumenstrom entsprechend der Einstellung am Airflow-Regler 5 elektronisch überwacht. Bei richtig gewählter Einstellung ist ein ausreichender Staub-transport gewährleistet.

Schalten Sie zur Inbetriebnahme des Saugers das an die Steckdose 7 angeschlossene Elektrowerkzeug ein. Der Sauger startet automatisch.

Blinkt die Warnleuchte 4 und ertönt das akustische Signal, muss der Sauger wie im Abschnitt „Störungen“ beschrieben überprüft werden.

Schalten Sie das Elektrowerkzeug aus, um den Sauger auszuschalten. Der Sauger schaltet ca. 6 Sekunden später automatisch ab.

In der Betriebsart ENT mit Fernschaltautomatik begrenzt die elektronische Anlaufstrombegrenzung die Leistung beim Einschalten des Saugers und ermöglicht den Betrieb an einer 16-A-Sicherung.

Elektromagnetische Filterreinigung

Das Gerät ist mit einer elektromagnetischen Filterreinigung ausgestattet, die den Faltenfilter 18 von anhaftendem Staub befreit.

Spätestens wenn die Saugleistung nicht mehr ausreicht, muss die Filterreinigung betätigt werden.

Stellen Sie den Betriebsarten-Wahlschalter 6 auf das Symbol Elektromagnetische Filterreinigung. Ein eventuell angeschlossenes Elektrowerkzeug muss ausgeschaltet sein.

10 | Deutsch

Der Sauger rüttelt ca. 10 Sekunden und schaltet automatisch ab.

Warten Sie vor der Wiederaufnahme des Saugbetriebes kurz, damit der Staub sich im Behälter setzen kann.

Die Häufigkeit der Filterreinigung ist abhängig von Staubart und Staubmenge. Bei regelmäßiger Anwendung bleibt die maximale Förderleistung länger erhalten.

Nasssaugen

Saugen Sie mit dem Sauger keine brennbaren oder explosiven Flüssigkeiten, zum Beispiel Benzin, Öl, Alkohol, Lösemittel. Saugen Sie keine heißen oder brennenden Stäube. Betreiben Sie den Sauger nicht in explosionsgefährdeten Räumen. Die Stäube, Dämpfe oder Flüssigkeiten können sich entzünden oder explodieren.
Der Sauger darf nicht als Wasserpumpe benutzt werden. Der Sauger ist bestimmt für das Aufsaugen von Luft- und Wassergemisch.
Ziehen Sie vor allen Arbeiten am Sauger den Netzstecker aus der Steckdose.

Hinweis: Entfernen Sie vor dem Nasssaugen den Staubbeutel 17 und entleeren Sie den Behälter 11.

Der Sauger ist mit Füllstandssensoren 20 ausgestattet. Ist die maximale Füllhöhe erreicht, schaltet der Sauger ab. Stellen Sie den Betriebsarten-Wahlschalter 6 auf off.

Nehmen Sie nach dem Saugen den Faltenfilter 18 zur Vermeidung von Schimmelbildung heraus und lassen Sie diesen gut trocknen oder nehmen Sie das Saugeroberteil 3 ab und lassen Sie es trocknen.

Anwendungsmöglichkeiten

Der Sauger darf für das Aufsaugen und Absaugen folgender Materialien eingesetzt werden:

• Stäube mit einem Expositions-Grenzwert ≥ 0,1 mg/m ^3
• Mineralwerkstoff-Stäube mit Aluminiumhydroxid
• Graphitstäube
• Aluminium stäube
• Papierstäube
• Rußstäube
• Pulverlack-Stäube
• Polyurethan-Stäube
• GFK-Stäube auf Epoxidharzbasis, siehe Sicherheitsdatenblatt des Herstellers
• CFK-Stäube auf Epoxidharzbasis, siehe Sicherheitsdatenblatt des Herstellers
• Lackstäube ohne krebserregende Bestandteile
• Holzstäube

Der Sauger darf grundsätzlich nicht in explosionsgefährdeten Räumen eingesetzt werden.

Wartung und Service

Wartung und Reinigung

Ziehen Sie vor allen Arbeiten am Sauger den Netzstecker aus der Steckdose.
▶ Halten Sie den Sauger und die Lüftungsschlitze sauber, um gut und sicher zu arbeiten.
- Tragen Sie bei der Wartung und Reinigung des Saugers eine Staubschutzmaske.

Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann ist dies von Bosch oder einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge auszuführen, um Sicherheitsgefährdungen zu vermeiden.

Es ist mindestens einmal jährlich vom Hersteller oder einer unterwiesenen Person eine staubtechnische Überprüfung durchzuführen, z. B. auf Beschädigungen des Filters, Dichtheit des Saugers und Funktion der Kontrolleinrichtung.

Bei Saugern der Klasse M, die sich in verschmutzter Umgebung befanden, sollte das Äußere sowie alle Maschinenteile gereinigt oder mit Abdichtmitteln behandelt werden. Bei der Durchführung von Wartungs- und Reparaturarbeiten müssen alle verunreinigten Teile, die nicht zufriedenstellend gereinigt werden können, entsorgt werden. Solche Teile müssen in undurchlässigen Beuteln in Übereinstimmung mit den gültigen Bestimmungen für die Beseitigung solchen Abfalls entsorgt werden.

Zur Wartung durch den Benutzer muss der Sauger demon- tiert, gereinigt und gewartet werden, soweit es durchführbar ist, ohne dabei eine Gefahr für das Wartungspersonal und an- dere Personen hervorzurufen. Vor der Demontage sollte der Sauger gereinigt werden, um eventuellen Gefahren vorzubeu- gen. Der Raum in dem der Sauger demontiert wird, sollte gut gelüftet werden. Tragen Sie während der Wartung eine per- sönliche Schutzausrüstung. Nach der Wartung sollte eine Reinigung des Wartungsbereichs erfolgen.

Faltenfilter herausnehmen/wechseln (siehe Bild C)

Tauschen Sie beschädigte Faltenfilter 18 sofort aus.

• Drehen Sie mit einer Münze o. Ä. den Verschluss am Riegel 8 um eine 1/4-Drehung in Pfeilrichtung und drücken Sie den Riegel ein.
• Klappen Sie das Saugeroberteil 3 auf und halten Sie es fest. Fassen Sie den Faltenfilter 18 an den Stegen und nehmen Sie diesen nach oben heraus.
• Reinigen Sie den Faltenfilter 18.
• Setzen Sie den neuen bzw. gereinigten Faltenfilter 18 ein und achten Sie dabei auf sicheren Sitz.
• Klappen Sie das Saugeroberteil 3 wieder herunter. Durch leichten Druck von oben schnappt der Riegel 8 wieder zurück.

Behälter

Wischen Sie den Behälter 11 von Zeit zu Zeit mit handelsüblichem, nicht scheuerndem Reinigungsmittel aus und lassen Sie diesen trocknen.

Deutsch|11

Motorschutzfilter (siehe Bild C)

Der Motorschutzfilter 19 ist weitgehend wartungsfrei. Nehmen Sie von Zeit zu Zeit den Motorschutzfilter heraus und spülen Sie diesen unter klarem Wasser aus. Lassen Sie den Motorschutzfilter vor dem Einsetzen gut trocknen.

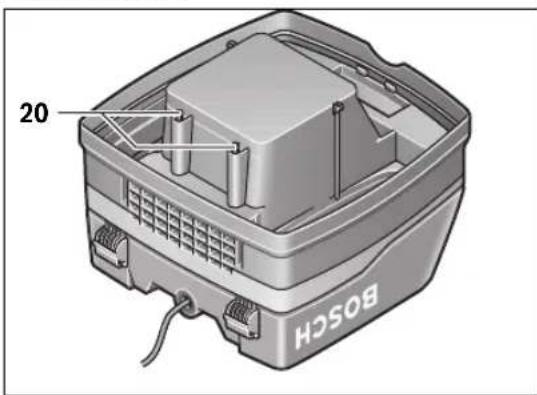

Füllstandssensoren

20 BOSCH

Säubern Sie gelegentlich die Füllstandssensoren 20.

Öffnen Sie die Verschlüsse 13 und nehmen Sie das Saugeroberteil 3 ab.

Reinigen Sie die Füllstandssensoren 20 mit einem weichen Tuch.

Setzen Sie das Saugeroberteil 3 wieder auf und schließen Sie die Verschlüsse 13.

Störungen

Wenn die Warnleuchte 4 blinkt und/oder das akustische Signal ertönt, müssen die Faltenfilter 18 gereinigt werden. Stellen Sie dazu den Betriebsarten-Wahlschalter 6 auf das Symbol Elektromagnetische Filterreinigung. Die Faltenfilter werden ca. 10 Sekunden gereinigt.

Vergewissern Sie sich, dass der Airflow-Regler 5 in der Position des verwendeten Schlauchdurchmessers steht.

- Rütteln Sie den verbliebenen Staub von den Faltenfiltern 18 ab und tauschen Sie die Faltenfilter 18 ggf. aus.

- Überprüfen Sie, ob die Öffnung des Staubbeutels 17 verstopft ist oder der Staubbeutel 17 voll ist. Wechseln Sie den Staubbeutel 17 in diesem Fall aus.

Wenn nach der Inbetriebnahme die Warnleuchte 4 erneut blinkt und/oder das akustische Signal ertönt, gehen Sie wie folgt vor.

- In der Betriebsart ENT mit Fernschaltautomatik schalten Sie das angeschlossene Elektrowerkzeug aus und ziehen Sie den Netzstecker aus der Steckdose 7.

- Schalten Sie den Sauger ein.

- Schließen Sie einen 35 mm-Schlauch an.

- Blinkt die Warnleuchte 4 nicht, sind der Sauger und der Saugschlauch in Ordnung.

- Blinkt die Warnleuchte 4, überprüfen Sie das Absaugsystem und den Saugschlauch 10 auf eventuell angestauten Schmutz.

- Blinkt die Warnleuchte 4 danach noch immer, reinigen Sie die Faltenfilter 18 und tauschen diese ggf. aus.

- Wird die Saugleistung danach nicht erreicht, ist der Sauger dem Kundendienst zuzuführen.

Kundendienst und Anwendungsberatung

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Elektrowerkzeuges an.

Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions-zeichnungen und Informationen zu Ersatzteilen finden Sie auch unter:

www.bosch-pt.com

Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör.

www.powertool-portal.de, das Internetportal für Handwerker und Heimwerker.

Deutschland

Robert Bosch GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld – Willershausen

Unter www.bosch-pt.de können Sie online Ersatzteile bestellen oder Reparaturen anmelden.

Kundendienst: Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Anwendungsberatung: Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Österreich

Unter www.bosch-pt.at können Sie online Ersatzteile bestellen.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Schweiz

Unter www.bosch-pt.com/ch/de können Sie online Ersatzteile bestellen.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Luxemburg

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Entsorgung

Sauger, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie den Sauger nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der Europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Änderungen vorbehalten.

12 | English

English

Safety Notes

Leinfelden, 11.08.2014

Português | 33

Montagem

Leinfelden, 11.08.2014

Italiano | 39

Montaggio

Leinfelden, 11.08.2014

50 | Dansk

Tekniske data

14 Tillbehörsmagasin

Leinfelden, 11.08.2014

Svenska | 55

Tekniska data

IFA-testprotokoll nr

201122735/1110

Leinfelden, 11.08.2014

Montering

Leinfelden, 11.08.2014

Asennus

0 0

Leinfelden, 11.08.2014

Ελληνικά | 71

Leinfelden, 11.08.2014

Türkçe | 77

Montaj

Leinfelden, 11.08.2014

Polski|83

Dane techniczne

Leinfelden, 11.08.2014

Česky|89

Montáž

Leinfelden, 11.08.2014

Montáž

Leinfelden, 11.08.2014

100 | Magyar

Müszaki adatok

Leinfelden, 11.08.2014

Montare

Leinfelden, 11.08.2014

Монтиране

Leinfelden, 11.08.2014

Montaža

- Izvucite pre svih radova na usisivaču mrežni utikač iz utičnice.

E-Mail: [e-mail]

Uklanjanje djubreta

Usisivač, pribor i pakovanja treba da se odnose nekoj regeneraciji koja odgovara zaštiti čovekove okoline.

Ne bacajte usisivač u kućno djubre.

Samo za EU-zemlje:

Leinfelden, 11.08.2014

154 | Hrvatski

Montaža

Leinfelden, 11.08.2014

Montaž

Leinfelden, 11.08.2014

التركيب

Leinfelden, 11.08.2014

新华社
