РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GAS 50 M Professional BOSCH

bg Оригинална инструкция

Български ...... Страница 128

Указания за безопасна работа

Прочетете внимателно всички указания. Неспазването на приведените по-долу указания може дадоведе до токов удар, пожар и/или тежки травми.

Съхранявайте това ръководство за експлоатация на сигурно място.

▶Тази прахосмукачка не е предназначена за ползване от деца и лица с ограничени психически, сензорни или душевни възможности или без достатьчно опит и знания.

Тази прахосмукачка може да бъде използвана от деца на възраст най-малко 8 години и от лица с ограничени психически, сензорни или душевни възможности или без достатьчно опит и знания, ако

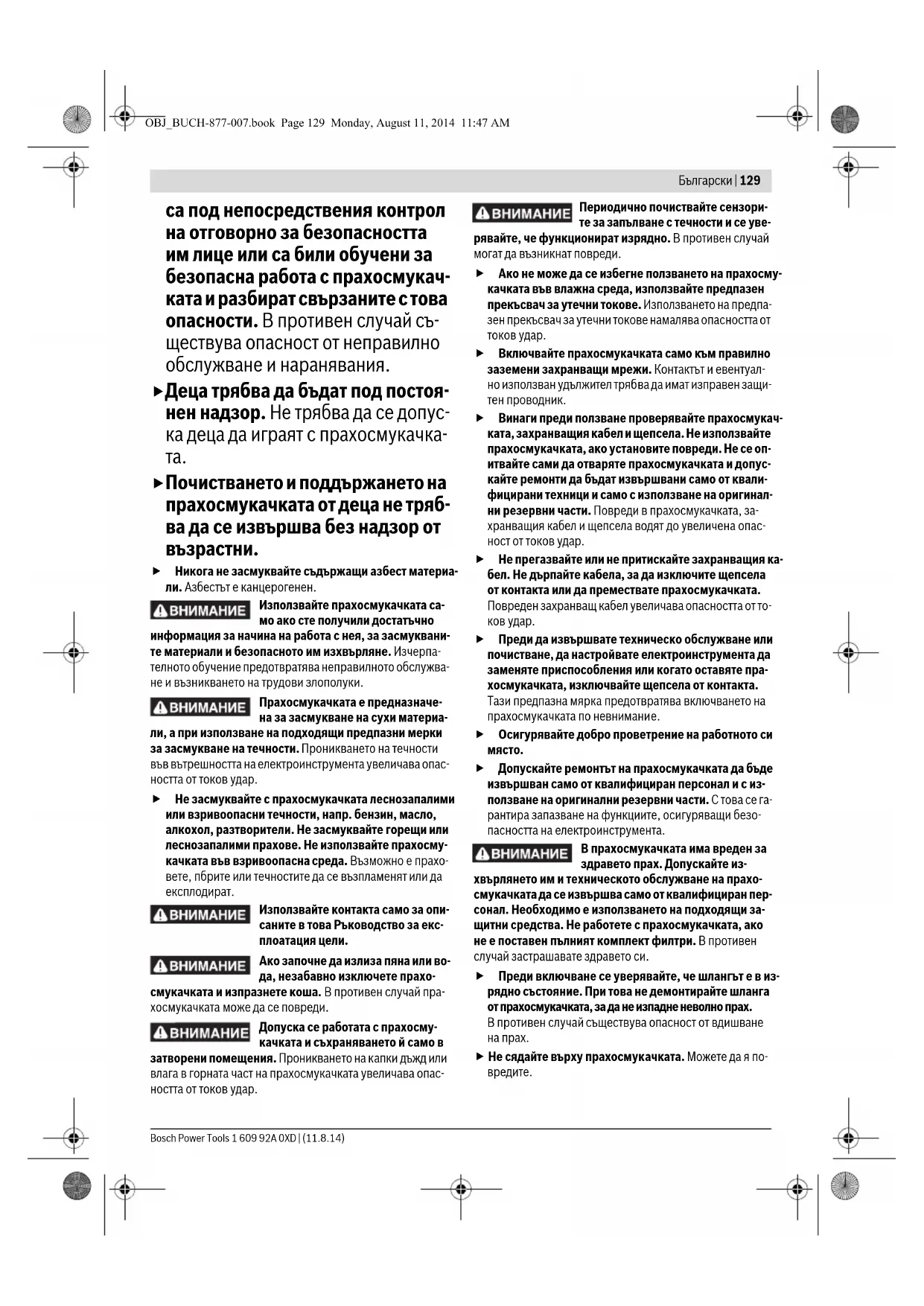

Български | 129

са под непосредствения контрол на отговорно за безопасността им лице или са били обучени за безопасна работа с прахосмукачката и разбират свързаните с това опасности. В противен случай съществува опасност от неправилно обслужване и наранявания.

▶Деца трябва да бъдат под постоянен надзор. Не трябва да се допуска деца да играят с прахосмукачка-та.
▶Почистването и поддържането на прахосмукачката от деца не трябва да се извършва без надзор от възрастни.

▶ Никога не засмуквайте съдържащи азбест материали. Азбестът е канцерогенен.

ВНИМАНИЕ

Използвайте прахосмукачката само ако сте получили достатьчно

информация за начина на работа с нея, за засмуквани- те материали и безопасното им изхвърляне. Изчерпа- телното обучение предотвратява неправилното обслужва- не и възникването на трудови злополуки.

ВНИМАНИЕ

Прахосмукачката е предназначе- на за засмукване на сухи материа-

ли, а при използване на подходящи предпазни мерки за засмукване на течности. Проникването на течности във вътрешността на електроинструмента увеличава опасността от токов удар.

He засмуквайте с прахосмукачката леснозапалими или взривоопасни течности, напр. бензин, масло, алкохол, разтворители. Не засмуквайте горещи или леснозапалими прахове. Не използвайте прахосмукачката във взривоопасна среда. Възможно е праховете, пбрите или течностите да се възпламенят или да експлодират.

ВНИМАНИЕ

Използвайте контакта само за описаните в това Ръководство за експлоатация цели.

ВНИМАНИЕ

Ако започне да излиза пяна или во- да, незабавно изключете прахо-

смукачката и изпразнете коша. В противен случай пра- хосмукачката може да се повреди.

ВНИМАНИЕ

Допуска се работата с прахосму- качката и съхраняването й само в

затворени помещения. Проникването на капки дъжд или влага в горната част на прахосмукачката увеличава опасността от токов удар.

ВНИМАНИЕ

Периодично почиствайте сензорите за запълване с течности и се уве-

рявайте, че функционират изрядно. В противен случай могат да възникнат повреди.

▶ Ако не може да се избегне ползването на прахосму-качката във влажна среда, използвайте предпазен прекъсвач за утечни токове. Използването на предпа-зен прекъсвач за утечни токове намалява опасността от токов удар.
Включвайте прахосмукачката само към правилно заземени захранващи мрежи. Контактът и евентуално използван удължител трябва да имат изправен защите н проводник.
Винаги преди ползване проверявайте прахосмукачката, захранващия кабел и щепсела. Не използвайте прахосмукачката, ако установите повреди. Не се опитвайте сами да отваряте прахосмукачката и допускайте ремонти да бъдат извършвани само от квалифицирани техници и само с използване на оригинални резервни части. Повреди в прахосмукачката, захранващия кабел и щепсела водят до увеличена опасност от токов удар.
▶ Не прегазвайте или не притискайте захранващия кабел. Не дърпайте кабела, за да изключите щепсела от контакта или да премествате прахосмукачката. Повреден захранващ кабел увеличава опасността от токов удар.
▶ Преди да извършвате техническо обслужване или почистване, да настройвате електроинструмента да заменяте приспособления или когато оставяте прахосмукачката, изключвайте щепсела от контакта. Тази предпазна мярка предотвратява включването на прахосмукачката по невнимание.
▶ Осигурявайте добро проветрение на работното си място.
Допускайте ремонтът на прахосмукачката да бъде извършван само от квалифициран персонал и с използване на оригинални резервни части. С това се гарантира запазване на функциите, осигуряващи безопасността на електроинструмента.

ВНИМАНИЕ

В прахосмукачката има вреден за здравето прах. Допускайте из-

хвърлянето им и техническото обслужване на прахосмукачката да се извършва само от квалифициран персонал. Необходимо е използването на подходящи защитни средства. Не работете с прахосмукачката, ако не е поставен пълният комплект филтри. В противен случай застрашавате здравето си.

▶ Преди включване се уверявайте, че шлангът е в изрядно състояние. При това не демонтирайте шланга от прахосмукачката, за да не изпадне неволно прах.
В противен случай съществува опасност от вдишване на прах.

▶ Не сядайте върху прахосмукачката. Можете да я по- вредите.

130|Български

▶ Бъдете внимателни при ползване на захранващия кабел и шланга. Можете по невнимание да създадете опасни ситуации за други лица.
▶ Не почиствайте прахосмукачката с директна водна струя. Проникването на вода в горната част на прахосмукачката увеличава опасността от токов удар.

Символи

Символите по-долу могат да бъдат важни за правилната експлоатация на Вашата прахосмукачка. Моля, запомнете символите и тяхното значение. Правилната интерпретация на символите ще Ви помогне, да ползвате прахосмукачката по-добре и по-сигурно.

Символи и тяхното значение

ВНИМАНИЕ

Прочетете внимателно всички ука-

зания. Неспазването на приведените подолу указания може да доведе до токов удар, пожар и/или тежки травми.

M M

Прахосмукачка от противопрахов клас М съгласно IEC/EN 60335-2-69 за засмукване на сухо на вредни за здравето прахове с гранична стойност на експозиция≥ 0,1 mg/m³

Отворете горната част на прахосмукачка- та 3 и я задръжте така. Захванете нагъна- тия филтър 18 за дръжките и го извадете нагоре.

Описание на продукта и възмож- ностите му

Моля, отворете разгъващата се корица с изображението на прахосмукачката и я оставате така, докато четете ръко- водството за експлоатация.

Предназначение на електроинструмента

Електроинструментът е предназначен за събиране, засмукване, преместване и изхвърляне на дървесни стърготини, както и на негорящи сухи прахове, негорящи течности и водно-въздушни смеси. Прахосмукачката е преминала технически изпитания и съответства на противопрахов клас М. Тя е подходяща за повишените натоварвания при професионални приложения, напр. в занаятчийството, индустрията и различни работилници.

Използвайте прахосмукачката само след като сте се запознали и можете да използвате без ограничения всичките й функции или сте получили съответните указания за това.

Изобразени елементи

Номерирането на изобразените компоненти се отнася до фигурите на прахосмукачката на графичната страница.

1 Държач за захранващия кабел
2 Ръкохватка за пренасяне
3 Капак на прахосмукачката
4 Предупредителна лампа
5 Регулатор на въздушния поток
6 Превключвател за режима на работа
7 Контакт за електроинструмент
8 Застопоряващ елемент
9 Щуцер за шланга
10 Шланг на прахосмукачката
11 Кош
12 Спирачка на колелата
13 Скоби за захващане на капака на прахосмукачката
14 Магазин за допълнителните приспособления
15 Скоба за дръжката за теглене
16 Дръжка за теглене
17 Прахоуловителна торба
18 Нагънат филтър
19 Филтър за предпазване на електродвигателя
20 Сензори за степента на запълване

*Изобразените на фигурите и описаните допълнителни приспособления не са включени в стандартната окомплектовка на уреда. Изчерпателен списък на допълнителните приспособления можете да намерите съответно в каталога ни за допълнителни приспособления.

Информация за излъчван шум

Стойностите на излъчвания шум са определени съгласно EN 60335-2-69.

Равницето А на звуковото налягане на електроинструмента обикновено е по-малко от 70 dB(A). Неопределеност K = 3 dB.

По време на работа равнището на шума може да надхвърли 80 dB(A).

Прахосмукачка за дървесни прахове		GAS 50 М
Каталожен номер		0 601 988 1..
Номинална консумирана мощност W	1	2
Честота	Hz 50/60
Обем на коша (бруто)	I	50
Нетен обем	I	43
Обем на прахоуловителната торба	I	21
макс. подналягане*	hPa 225
макс. дебит*	m3/h 140
Дебит на прахоуловителната система	W	316
Площ на нагънатия филтър	cm2	8600
Прахов клас		M
Маса съгласно EPTA-Procedure 01/2003	kg 17,3
Клас на защита		± /I
Вид защита		IP 24

Протокол за изпитване на IFA No

201122735/1110

* измерени с шланг с диаметър ∅ 35 mm и дължина 5 m

Приведените данни се отнасят за номинално напрежение на захран-ващата мрежа [U] 230 V. При по-ниски напрежения, както и при специфични изпълнения за някои страни те могат да се различават.

Декларация за съответствие

CE

С пълна отговорност ние декларираме, че описаният в раздела «Технически данни» съответства на всички валидни изисквания на директивите 2011/65/EC, 2014/30/EC, 2006/42/EO, включително на измененията им и покрива изискванията на стандартите: EN 60335-1, EN 60335-2-69.

Техническа документация (2006/42/EO) при:

Robert Bosch GmbH, PT/ETM9,

70764 Leinfelden-Echterdingen, GERMANY

Henk Becker

Helmut Heinzelmann

▶ Преди да извършвате каквито и да е дейности по пра- хосмукачката, изключвайте щепсела от контакта.

Монтиране на дръжката за теглене

Транспортната рама е проектирана така, че прахосмукачката да може да бъде теглена леко с помощта на дръжката за теглене 16. Когато тeglите прахосмукачката, винаги захващайте дръжката 16 с двете ръце.

Вкарайте дръжката за теглене 16 в двата отвора на коша 11. Натиснете скобите 15 през предвидените за целта отвори в дръжката за теглене 16 и затворете скобите 15.

Колелата са съоръжени със спирачки 12. За застопоряване натиснете с крак спирачката 12 надолу.

Смяна/поставяне на прахоуловителна торба (вижте фиг. А)

• Отворете скобите 13 и извадете горната част на прахосмукачката 3.
• Издърпайте прахоуловителната торба 17 назад от фланеца. Затворете отвора на прахоуловителната торба с капачето й. Извадете така затворената прахоуловителна торба от коша на прахосмукачката.
• Вкарайте нова прахоуловителна торба 17 на фланеца на шланга. Уверете се, че прахоуловителната торба 17 приляга по цялата си дължина до вътрешната стена на коша 11. Поставете горната част на прахосмукачката 3.
• Затворете скобите 13.

При сухо прахосмучене трябва да използвате прахоуловителна торба 17. При използването на прахоуловителна торба 17 нагънатият филтър 18се запазва по-дълго време чист, мощността на засмукване се запазва по-дълго време и изхвърлянето на отпадъците е по-лесно.

Когато се засмукват материали без или с гранична стойност на експозиция ≥ 1 mg/m³ (съгласно противопрахов клас L) отпадъците може да се събират непосредствено в коша.

Ако по време на режим на работа IS предупредителната лампа 4 започне да мига и/или ако по време на режим на работа ENT се чуе звуков сигнал, трябва да бъдат почистени филтрите 18. За целта поставете превключвателя за режима на работа 6 на символа Електромагнитно почистване на филтрите. Филтрите се почистват в продължение на прибл. 10 секунди.

Ако след това предупредителната лампа 4 продължи да мига и/или звуковият сигнал продължи да се чува, прахо-уловителната торба 17 трябва да бъде заменена.

Ако и след това предупредителната лампа 4 продължи да мига и/или звуковият сигнал продължи да се чува, прахосмукачката трябва да бъде проверена за повреда по процедурите, описани в раздела «Повреди».

ВНИМАНИЕ В прахосмукачката има вреден за здравето прах. Допускайте из-

хвърлянето им и техническото обслужване на прахосмукачката да се извършва само от квалифициран персонал. Необходимо е използването на подходящи защитни средства. Не работете с прахосмукачката, ако не е поставен пълният комплект филтри. В противен случай застрашавате здравето си.

132|Български

Монтиране на шланга (вижте фиг. А)

Поставете маркуча 10 на щущера 9 и го завъртете до упор по посока на часовниковата стрелка.

Вкарайте тръбите една в друга здраво.

Упътване: Фирма Бош препоръчва използването на отвеждащ статичното електричество шланг за прахосмукачката с диаметър 19 mm или 35 mm.

Съобразявайте се с напрежението на захранващата мрежа! Напрежението на източника на ток трябва да съответства на данните, изписани на табелката на електроинструмента. Електроинструменти, обозначени с 230 V могат да бъдат захранвани и с 220 V.
▶ Моля, запознайте се с валидните във Вашата страна нормативни документи/закони относно работа с опасни за здравето прахове.

За да пестите енергия, изключвайте прахосмукачката, когато не я използвате.

Символи на превключвателя за режима на работа

on	Включване (режим на работа IS)
off	Изключване
	Електромагнитно почистване на филтъра
	Работа с модул за дистанционно включване (режим на работа ENT)

Засмукване на отложени прахове (режим на работа IS)

Упътване: В режима на работа IS се допуска използването само на посочения в списъка с допълнителни приспособления шланг 35 mm и съответната гама дюзи.

За включване, на прахосмукачката поставете превключвателя 6 на позиция on.

За изключване, на прахосмукачката поставете превключвателя 6 на позиция off.

Прахосмукачката е съоръжена със система за контрол на дебита на въдушната струя (Airflow). В режим IS скоростта на потока е твърдо заложена да бъде 20 m/s независимо от позицията на потенциометъра за регулиране на дебита 5. Ако скоростта падне под тази стойност, напр. в резултат на натрупали се замърсявания в шланга, запълване на прахо-уловтелната торба или зацапан филтър, започва да мига предупредителната лампа 4. В такъв случай изключете електроуреда и го проверете, както е описано в раздела «Повреди»

Събиране на отделяна от работещи електроинструменти прах (режим на работа ENT с автоматично включване) (вижте фиг. В)

Когато преминалият въздух попада обратно в помещението, трябва да бъде осигурено достаточно интензивно обновяване на въздуха в него (L). Спазвайте валидните национални нормативни разпоредби.

В прахосмукачката е вграден контакт с предпазен проводник 7. Прахосмукачката започва да работи автоматично със стартиране на включения в контакта електроинструмент. Спазвайте посочената стойност за максимальната мощност на включения в контакта електроинструмент.

За включване към електроинструментите в гамата допълнителни приспособления могат да бъдат намерени различни шлангове.

Поставете превключвателя за регулиране на въздушната струя 5 на позицията за съответния шланг – 19 mm или 35 mm.
За да бъде осигурявано достатьчно интензивно засмукване на отделяния прах, дебитът на въздушния поток (Airflow) не трябва да е по-мальк от минимално допустимия за съответния електроинструмент.

Диаметър на шланга Позиция на превключвателя за регулиране на въздушната струя
35 mm	70 m3/h
19 mm	20 m3/h

Поставете превключвателя 6 на позицията, означена със символа работа с модул за дистанционно включване.
В този режим на работа се следи дебитьт на въздушния поток да е съобразно позицията на регулатора 5. Правилната настройка осигурява достатьчно интензивен транспорт на праха.
За включване на прахосмукачката стартирайте включения в контакта 7 електроинструмент. Прахосмукачката се включва автоматично.
Ако предупредителната лампа 4 започне да мига и се чуе звуков сигнал, прахосмукачката трябва да бъде проверена по процедурата, описана в раздела «Повреди».
За да изключите прахосмукачката, изключете електроинструмента. Прахосмукачката се изключва автоматично прибл. 6 секунди след него.
В режим на работа ENT с модул за дистанционно включване електронното управление ограничава пусковия ток и позволява захранване от мрежа с предпазен прекъсвач 16 А.

Електромагнитно почистване на филтъра

Електроинструментът е съоръжен с електромагнитно почистване на филтьра, което освобождава нагънатия филър 18 от полепнал по него прах.

Най-късно, когато мощността на засмукване намалее забележимо, трябва да се извърши електромагнитно почистване на филтъра.

Поставете превключвателя за режимите на работа 6 на позицията, означена със символа електромагнитно почистване на филтъра. Ако в контакта на прахосмукачката има включен електроинструмент, той трябва да бъде изключен.

Български | 133

Прахосмукачката вибрира прибл. 10 секунди и се изключва автоматично.

След това изчакайте известно време преди да включите прахосмукачката, за да може отделеният прах да се уталожи в коша.

Честотата на провеждане на електромагнитно почистване на филтъра зависи от вида и количеството на праха. При редовно извършване мощността на прахосмукачката се запазва по-продължително време.

Засмукване на течности

He засмуквайте с прахосмукачката леснозапалими или взривоопасни течности, напр. бензин, масло, алкохол, разтворители. Не засмуквайте горещи или леснозапалими прахове. Не използвайте прахосмукачката във взривоопасна среда. Възможно е праховете, пбрите или течностите да се възпламенят или да експлодират.
He се допуска използването на прахосмукачката като водна помпа. Прахосмукачката е предназначена за засмукване на въздушни и водни смеси.
▶ Преди да извършвате каквито и да е дейности по пра- хосмукачката, изключвайте щепсела от контакта.

Упътване: Преди да засмуквате течности извадете прахоуловителната торба 17 и изпразнете коша 11.

Прахосмукачката има сензори за степента на запълване на коша 20. Когато бъде достигнато максимальното ниво на запълване, прахосмукачката се изключва. Поставете превключвателя 6 на позиция off.

След засмукване на течности извадете нагънатия филтър 18 и го оставете да изсъхне добре или демонтирайте горната част на прахосмукачката 3 и я оставете да изсъхне, за да избегнете образуването на мухъл.

Допуска се използването на прахосмукачката за засмукване на следните материали:

• Прахове с гранична стойност на експозицията ≥ 0,1 m g/³m
• Минерални прахове с алуминиев хидроксид
• Графитни прахове
• Алуминиеви прахове
• Хартиени прахове

С а жди

• П р а х от прахови бои
• Полиуретанови прахове
• Прахове при производството на детайли от уякчени със стъклени влакна пластмаси на основата на епоксидна смола, вижте указанията за безопасност на производителя
• Прахове при производството на детайли от уякчени с въглеродни влакна пластмаси на основата на епоксидна смола, вижте указанията за безопасност на производителя
• Прахове от лакове, несъдържащи канцерогенни вещества
• Дървесни прахове

Не се допуска използването на прахосмукачката в помещения с повишена опасност от експлозии.

Поддържане и сервис

Поддържане и почистване

▶ Преди да извършвате каквито и да е дейности по прахосмукачката, изключвайте щепсела от контакта.
▶ За да работите качествено и безопасно, поддържайте прахосмукачката и вентилационните й отвори чисти.
▶ При техническо обслужване и почистване на прахосмукачката работете с дихателна маска.

Когато е необходима замяна на захранващия кабел, тя трябва да се извърши в оторизиран сервис за електроинструменти на Бош, за да се запази нивото на безопасност на електроинструмента.

Не по-рядко от веднъж годишно трябва да се извършва проверка относно противопраховата безопасност от представител на производителя или квалифициран техник, напр. за евентуални повреди на филтъра, непропускливост на прахосмукачката и правилното функциониране на контролния модул.

При прахосмукачки от клас М, които са работили в замърсена среда, трябва да бъдат почистени външните повърхности и всички детайли. При извършването на техническо обслужване или ремонт всички замърсени детайли, които не могат да бъдат почистени в достатъчна степен, трябва да бъдат изхвърляни и заменяни с нови. Замърсените детайли трябва да бъдат поставяни в непропускливи торби и да бъдат изхвърляни съгласно валидните нормативни документи относно отпадъци от съответните материал.

При техническо обслужване от потребителя прахосмукачката трябва да бъде разглобявана, почиствана и обслужвана, доколкото е възможно, без при това да бъде застрашавано здравето на обслужващото лице. Преди разглобяване прахосмукачката трябва да бъде почиствана, за да бъдат предотвратени евентуални опасности. Помещението, в което прахосмукачката се разглобява, трябва да бъде добре проветрявано. След техническото обслужване работната площадка трябва да бъде почистена.

Изваждане/замяна на нагънатия филтър (вижте фиг. С)

Незабавно заменяйте нагънатия филтър 18, ако се повреди.

• С монета или подобен предмет завъртете ключа на за- стопоряващия елемент 8 на 1/4 оборот в посоката, ука- зана със стрелка и притиснете застопоряващия еле- мент.
• Отворете горната част на прахосмукачката 3 и я задръжте така. Захванете нагънатия филтър 18 за дръжките и го извадете нагоре.
• Почистете нагънатия филтър 18.
• Поставете новия, респ. почистения нагънат филтър 18 и при това внимавайте да попадне правилно в гнездото си.
• Отново поставете горната част на прахосмукачката 3. С леко притискане отгоре застопоряващият елемент 8 отскача в изходна позиция.

134|Български

Кош

Периодично измивайте коша 11 с обикновен почистващ препарат, в който няма твърди частици и го оставяйте да изсъхне.

Филтър за предпазване на турбината (вижте фиг. С)

Филтърът за предпазване на турбината 19 не изисква специално поддържане. Периодично го изваждайте и го изплаквайте с чиста вода. Преди да го поставите отново, го оставете да изсъхне.

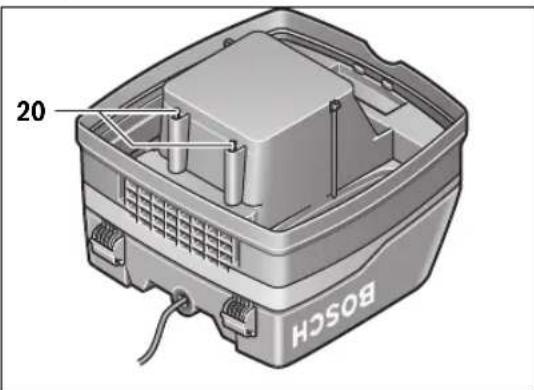

Сензори за степента на запълване на коша

20 BOSCH

При необходимост почиствайте сензорите за степента на запълване на коша 20.

Отворете скобите 13 и извадете горната част на прахосму- качката 3.

Почистете сензорите за степента на запълване на коша 20 с мека кърпа.

Поставете отново горната част на прахосмукачката 3 и за- творете скобите 13.

Повреди

Ако започне да мига предупредителната лампа 4 и/или се чуе звуковият сигнал, филтрите 18 трябва да бъдат почистени. За целта поставете превключвателя за режима на работа 6 на символа „Електромагнитно почистване на филтрите”. Филтрите се почистват в продължение на прибл. 10 секунди.

Уверете се, че регулаторът 5 на дебита е в позицията, съответстваща на диаметъра на използвания шланг.

• Стръскайте останалия по нагънатите филтри 18 прах, при необходимост заменете нагънатите филтри 18 с нови.
• Проверете дали отвора на прахоуловителната торба 17 не е запушен, респ. дали прахоуловителната торба 17 не е пълна. В последния случай заменете прахоуловителната торба 17.

Ако след включване предупредителната лампа 4 свети от- ново и/или се чуе звуковият сигнал, изпълнете стъпките по-долу.

• В режим на работа ENT с дистанционно включване спрете включения в прахосмукачката електроинструмент и изключете щепсела от контакта 7.

• Включете прахосмукачката.

• Включете шланг с диаметър 35 mm.

• Ако предупредителната лампа 4 не мига, прахосмукачката и шлангът са изправни.
• Ако предупредителната лампа 4 мига, проверете засмуквашата система и шланга 10 за запушвания.
• Ако и след това предупредителната лампа 4 мига, по- чистете нагънатите филтри 18 и при необходимост ги заменете с нови.
• Ако и след това мощността на засмукване не е добра, прахосмукачката трябва да бъде предадена за ремонт в оторизиран сервис за електроинструменти на Бош.

Сервиз и технически съвети

Когато се обръщате с Въпроси към представителите, моля, непременно посочвайте 10-цифрения каталожен номер, означен на табелката на електроинструмента.

Отговори на въпросите си относно ремонта и поддръжката на Вашия продукт можете да получите от нашия сервисен отдел. Монтажни чертежи и информация за резервни части можете да намерите също на адрес:

www.bosch-pt.com

Екипът на Бош за технически съвети и приложения ще отговори с удоволствие на въпросите Ви относно нашите продукти и допълнителните приспособления за тях.

Роберт Бош ЕООД – България

Бош Сервиз Център

Гаранционни и извънгаранционни ремонти

бул. Черни връх 51-Б

FPI Бизнес център 1407

1907 София

Тел.: [phone]

Тел.: [phone]

Факс: [phone]

www.bosch.bg

Бракуване

Прахосмукачката, принадлежностите й и опаковките трябва да се предават за оползотворяване на съдържащите се в тях вторични суровини.

Не изхвърляйте прахосмукачки при битовите отпадъци!

Само за страни от ЕС:

Съгласно Директивата на ЕС 2012/19/ЕС относно бракувани електрически и електронни устройства и утвърждаването й като национален закон електроинструментите, които не могат да се използват повече, трябва да се събират отделно и

да бъдат подлагани на подходяща преработка за оползотворяване на съдържащите се в тях вторични суровини.

Правата за изменения запазени.

Македонски|135

Македонски
