it Istruzioni originali

OBJ_BUCH-877-007.book Page 35 Monday, August 11, 2014 11:47 AM36 | Italiano 1 609 92A 0XD | (11.8.14) Bosch Power Tools Serviço pós-venda e consultoria de aplicação Para todas as questões e encomendas de peças sobressalen-tas é imprescindível indicar o número de produto de 10 dígitos como consta na placa de características da ferra-menta eléctrica.O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontram-se em:www.bosch-pt.comA nossa equipa de consultoria de aplicação Bosch esclarecem com prazer todas as suas dúvidas a respeito da compra, apli-cação e ajuste dos produtos e acessórios.PortugalRobert Bosch LDAAvenida Infante D. HenriqueLotes 2E – 3E1800 LisboaPara efectuar o seu pedido online de peças entre na página www.ferramentasbosch.com.Tel.: 21 8500000Fax: 21 8511096BrasilRobert Bosch Ltda.Caixa postal 119513065-900 CampinasTel.: (0800) 7045446www.bosch.com.br/contacto Eliminação Aspiradores, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matéria prima.Não deitar o aspirador no lixo doméstico!Apenas países da União Europeia:De acordo com a directiva europeia 2012/19/UE para aparelhos eléctricos e electrónicos velhos, e com as respectivas realizações nas leis nacionais, as ferramen-tas eléctricas que não servem mais para a utilização, devem ser enviadas separada-mente a uma reciclagem ecológica.Sob reserva de alterações. Italiano

Norme di sicurezza Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato ri-spetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gra- vi. Custodire accuratamente le presenti istruzioni. Il presente aspiratore non è previ-

sto per essere utilizzato da bambi-

ni, né da persone dalle limitate ca-

pacità fisiche, sensoriali o mentali

o prive dell’esperienza e delle co-

noscenze necessarie.

Il presente aspiratore potrà essere

utilizzato da bambini a partire dagli

8 anni di età e da persone dalle limi-

tate capacità fisiche, sensoriali o

mentali o prive dell’esperienza e

delle conoscenze necessarie, se

sorvegliate da una persona incari-

cata della loro sicurezza o se da es-

sa istruite riguardo all’utilizzo sicu-

ro dell’aspiratore e a condizione

che abbiano compreso i pericoli

correlati all’apparecchio stesso. In

caso contrario, vi è rischio di comandi

errati e di lesioni.

Sorvegliare i bambini. In questo mo-

do viene assicurato che i bambini non

giochino con l’aspiratore.

La pulizia e la manutenzione

dell’aspiratore da parte di bambini

non deve avvenire senza sorve-

glianza.  Non aspirare mai materiali contenenti amianto. L’amianto è considerato cancerogeno.Utilizzare l’aspiratore solamente se si hanno informazioni sufficienti per l’uso dell’aspiratore, relativamente alle sostanze da aspirare e per il loro smaltimento sicuro. Un’istruzione ac-curata riduce usi errati e lesioni.L’aspiratore è adatto per l’aspira-zione di materiali asciutti e, trami-te misure adatte, anche per l’aspirazione di liquidi. La pe-netrazione di liquidi aumenta il rischio di una scossa elettrica. Non aspirare con l’aspiratore liquidi infiammabili oppu-re esplosivi, come ad esempio benzina, olio, alcool, sol-venti. Non aspirare polvere bollenti oppure brucianti. Non mettere in funzione l’aspiratore in locali soggetti al pericolo di esplosioni. Le polveri, i vapori oppure i liquidi si possono infiammare oppure esplodere.

AVVERTENZA AVVERTENZA OBJ_BUCH-877-007.book Page 36 Monday, August 11, 2014 11:47 AMItaliano | 37

Bosch Power Tools 1 609 92A 0XD | (11.8.14)

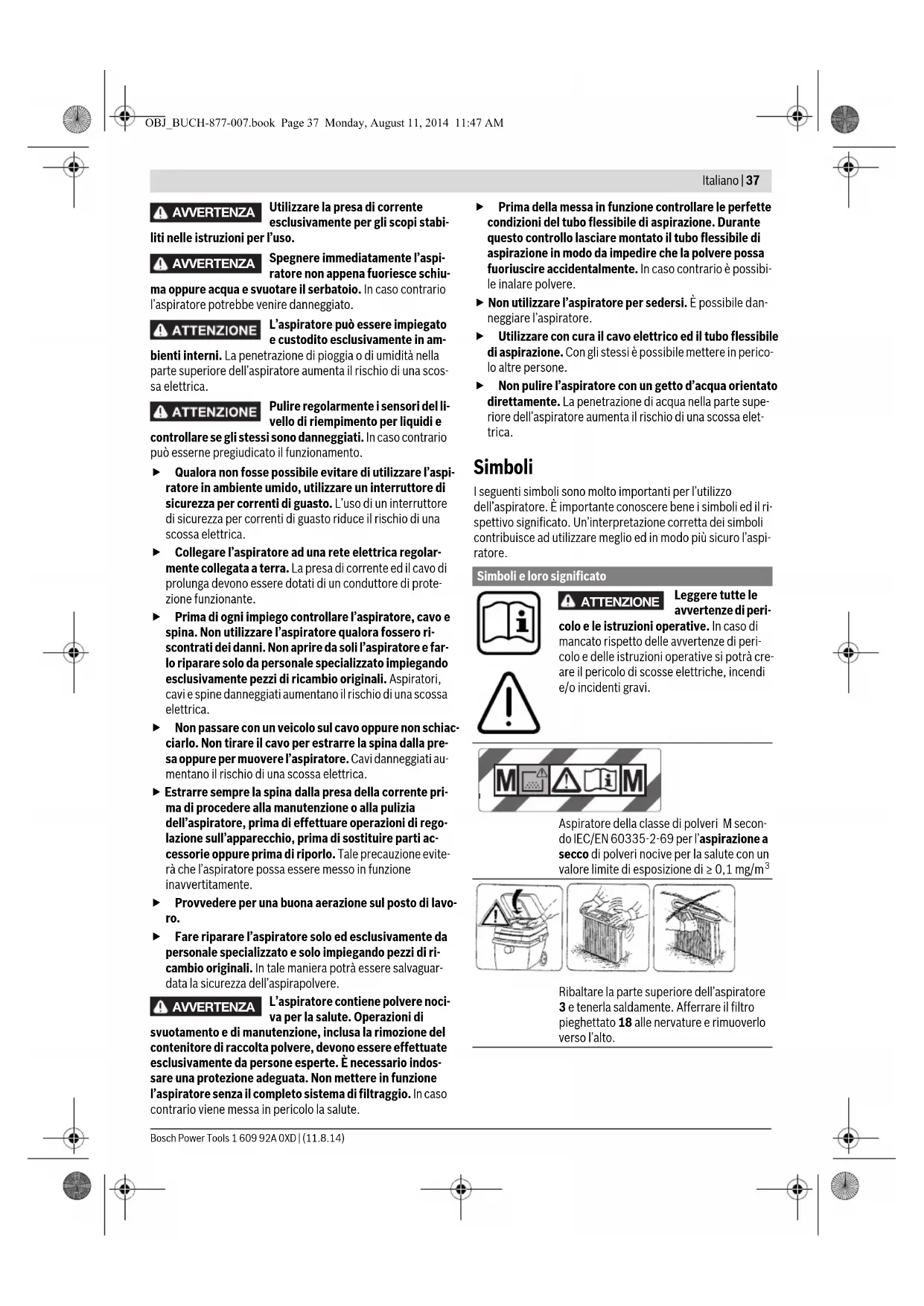

Utilizzare la presa di corrente

esclusivamente per gli scopi stabi-

liti nelle istruzioni per l’uso.

Spegnere immediatamente l’aspi-

ratore non appena fuoriesce schiu-

ma oppure acqua e svuotare il serbatoio. In caso contrario

l’aspiratore potrebbe venire danneggiato.

L’aspiratore può essere impiegato

e custodito esclusivamente in am-

bienti interni. La penetrazione di pioggia o di umidità nella

parte superiore dell’aspiratore aumenta il rischio di una scos-

Pulire regolarmente i sensori del li-

vello di riempimento per liquidi e

controllare se gli stessi sono danneggiati. In caso contrario

può esserne pregiudicato il funzionamento.

 Qualora non fosse possibile evitare di utilizzare l’aspi-

ratore in ambiente umido, utilizzare un interruttore di

sicurezza per correnti di guasto. L’uso di un interruttore

di sicurezza per correnti di guasto riduce il rischio di una

 Collegare l’aspiratore ad una rete elettrica regolar-

mente collegata a terra. La presa di corrente ed il cavo di

prolunga devono essere dotati di un conduttore di prote-

 Prima di ogni impiego controllare l’aspiratore, cavo e

spina. Non utilizzare l’aspiratore qualora fossero ri-

scontrati dei danni. Non aprire da soli l’aspiratore e far-

lo riparare solo da personale specializzato impiegando

esclusivamente pezzi di ricambio originali. Aspiratori,

cavi e spine danneggiati aumentano il rischio di una scossa

 Non passare con un veicolo sul cavo oppure non schiac-

ciarlo. Non tirare il cavo per estrarre la spina dalla pre-

sa oppure per muovere l’aspiratore. Cavi danneggiati au-

mentano il rischio di una scossa elettrica.

 Estrarre sempre la spina dalla presa della corrente pri-

ma di procedere alla manutenzione o alla pulizia

dell’aspiratore, prima di effettuare operazioni di rego-

lazione sull’apparecchio, prima di sostituire parti ac-

cessorie oppure prima di riporlo. Tale precauzione evite-

rà che l’aspiratore possa essere messo in funzione

 Provvedere per una buona aerazione sul posto di lavo-

 Fare riparare l’aspiratore solo ed esclusivamente da

personale specializzato e solo impiegando pezzi di ri-

cambio originali. In tale maniera potrà essere salvaguar-

data la sicurezza dell’aspirapolvere.

L’aspiratore contiene polvere noci-

va per la salute. Operazioni di

svuotamento e di manutenzione, inclusa la rimozione del

contenitore di raccolta polvere, devono essere effettuate

esclusivamente da persone esperte. È necessario indos-

sare una protezione adeguata. Non mettere in funzione

l’aspiratore senza il completo sistema di filtraggio. In caso

contrario viene messa in pericolo la salute.

 Prima della messa in funzione controllare le perfette

condizioni del tubo flessibile di aspirazione. Durante

questo controllo lasciare montato il tubo flessibile di

aspirazione in modo da impedire che la polvere possa

fuoriuscire accidentalmente. In caso contrario è possibi-

 Non utilizzare l’aspiratore per sedersi. È possibile dan-

neggiare l’aspiratore.

 Utilizzare con cura il cavo elettrico ed il tubo flessibile

di aspirazione. Con gli stessi è possibile mettere in perico-

 Non pulire l’aspiratore con un getto d’acqua orientato

direttamente. La penetrazione di acqua nella parte supe-

I seguenti simboli sono molto importanti per l’utilizzo

dell’aspiratore. È importante conoscere bene i simboli ed il ri-

spettivo significato. Un’interpretazione corretta dei simboli

contribuisce ad utilizzare meglio ed in modo più sicuro l’aspi-

AVVERTENZA AVVERTENZA AVVERTENZA Simboli e loro significato

colo e le istruzioni operative. In caso di

mancato rispetto delle avvertenze di peri-

colo e delle istruzioni operative si potrà cre-

are il pericolo di scosse elettriche, incendi

e/o incidenti gravi.

Aspiratore della classe di polveri M secon-

do IEC/EN 60335-2-69 per l’aspirazione a

secco di polveri nocive per la salute con un

valore limite di esposizione di ≥ 0,1 mg/m

Ribaltare la parte superiore dell’aspiratore

3 e tenerla saldamente. Afferrare il filtro

pieghettato 18 alle nervature e rimuoverlo

ATTENZIONE OBJ_BUCH-877-007.book Page 37 Monday, August 11, 2014 11:47 AM38 | Italiano 1 609 92A 0XD | (11.8.14) Bosch Power Tools Descrizione del prodotto e caratteri-

Alzare il lato apribile con l’illustrazione dell’aspiratore e lascia-

re aperto questo lato durante la lettura delle istruzioni d’uso.

Uso conforme alle norme

L’apparecchio è idoneo per raccogliere, aspirare, trasportare

e separare trucioli di legno e polveri asciutte non infiammabili,

liquidi non infiammabili nonché miscele di acqua ed aria.

L’aspiratore è stato omologato dal punto di vista della tecnica

dell’aspirazione di polveri e corrisponde alla categoria polve-

re M. Lo stesso è adatto per elevate sollecitazioni nel campo

di impiego industriale come p. es. nell’artigianato, industria

Utilizzare l’aspiratore esclusivamente se sono state completa-

mente valutate tutte le funzioni e possono essere effettuate

senza limitazioni oppure sono state mantenute le relative

Componenti illustrati

La numerazione dei componenti si riferisce all’illustrazione

dell’aspiratore riportata sulla pagina con la rappresentazione

5 Regolatore airflow

6 Selettore della modalità di esercizio

7 Presa per l’elettroutensile

9 Attacco per tubo flessibile

10 Tubo flessibile di aspirazione

13 Tappo per la parte superiore dell’aspiratore

14 Contenitore accessori

15 Graffa per staffa di guida

17 Sacchetto per la polvere

18 Filtro pieghettato

19 Filtro di protezione del motore

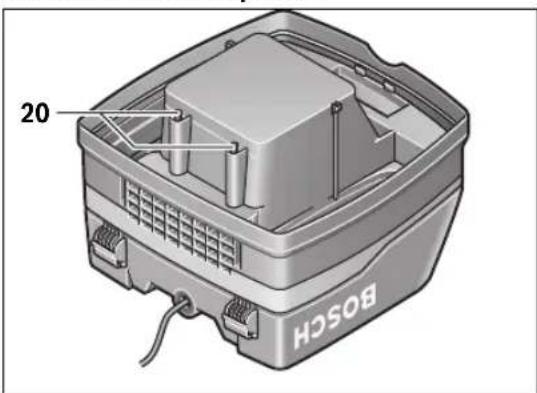

20 Sensori del livello di riempimento

*L’accessorio illustrato oppure descritto non è compreso nel volu-

me di fornitura standard. L’accessorio completo è contenuto nel

nostro programma accessori.

Informazione sulla rumorosità

Valori di emissione acustica rilevati conformemente a

Il livello di pressione acustica stimato A della macchina am-

monta ad un valore minore di 70 dB(A). Incertezza della misu-

Il livello di rumore durante il lavoro può superare 80 dB(A).

Usare la protezione acustica!

Dichiarazione di conformità

Dichiariamo sotto la nostra piena responsabilità che il pro-

dotto descritto nella sezione «Dati tecnici» è conforme a tutte

le disposizioni pertinenti delle Direttive 2011/65/UE,

2014/30/UE, 2006/42/CE e alle relative modifiche, nonché

alle seguenti Normative: EN 60335-1, EN 60335-2-69.

Fascicolo tecnico (2006/42/CE) presso:

Robert Bosch GmbH, PT/ETM9,

70764 Leinfelden-Echterdingen, GERMANY Robert Bosch GmbH, Power Tools Division70764 Leinfelden-Echterdingen, GERMANYLeinfelden, 11.08.2014

Aspiratore per polveri da legname GAS 50 M Codice prodotto

Potenza nominale assorbita

Capacità del sacchetto per la

Potenza di aspirazione

Filtro pieghettato piatto

M Peso in funzione della

/I Tipo di protezione

Attestato di collaudo IFA No.

* misurato con un tubo flessibile di aspirazione con Ø 35 mm e 5 m di lunghezza Le caratteristiche si riferiscono a tensioni nominali [U] 230 V. In caso di tensioni minori ed in caso di modelli speciali a seconda dei Paesi, le ca-ratteristiche riportate possono essere divergenti. Henk Becker

OBJ_BUCH-877-007.book Page 38 Monday, August 11, 2014 11:47 AMItaliano | 39 Bosch Power Tools 1 609 92A 0XD | (11.8.14) Montaggio

 Prima di tutti gli interventi all’aspiratore staccare la

spina dalla presa di corrente.

Montaggio della staffa di guida

Il carrello è realizzato in modo tale che l’aspiratore possa es-

sere tirato più facilmente utilizzando la staffa di guida 16. Per

tirare l’apparecchio afferrare sempre la staffa di guida 16 con

Inserire la staffa di guida 16 nelle 2 aperture del serbatoio 11.

Premere le graffe 15 attraverso le apposite aperture della

staffa di guida 16 e chiudere le graffe 15.

Le ruote sono dotate di freni ruota 12. Per fissare in posizione

premere verso il basso il freno ruota 12.

Sostituzione/inserimento del sacchetto per la

polvere (vedi figura A)

– Aprire le chiusure 13 e rimuovere la parte superiore

– Togliere all’indietro il sacchetto per la polvere 17 pieno

dalla flangia di collegamento. Chiudere l’apertura del sac-

chetto per la polvere tramite il ribaltamento del coperchio.

Togliere il sacchetto per la polvere chiuso dall’aspiratore.

– Rivoltare il nuovo sacchetto per la polvere 17 sopra alla

flangia di collegamento dell’aspiratore. Assicurarsi che il

sacchetto per la polvere 17 appoggi in tutta la sua lunghez-

za alla parete interna del serbatoio 11. Applicare la parte

superiore dell’aspiratore 3.

–Chiudere le chiusure 13.

Per l’aspirazione a secco si dovrebbe impiegare un sacchetto per

. Utilizzando un sacchetto per la polvere

rimane più a lungo libero prolungando la potenza

di aspirazione e facilitando lo smaltimento della polvere.

È possibile aspirare le sostanze direttamente nel serbatoio, a

condizione che non vengano aspirate sostanze senza o con un

valore limite di esposizione di ≥ 1 mg/m

la classe di polveri L).

Se durante il funzionamento IS (funzionamento aspirapolvere

industriale) la lampada spia 4 lampeggia e/o nel corso del fun-

zionamento ENT (funzionamento depolverizzatore) suona il

segnale acustico, è necessario pulire i filtri pieghettati 18. A

tal fine posizionare il selettore della modalità di esercizio 6 sul

simbolo pulizia elettromagnetica del filtro. I filtri pieghetta-

ti vengono puliti ca. ogni 10 secondi.

Qualora la lampada spia 4 dovesse in seguito continuare a

lampeggiare e/o si continuasse a sentire il segnale acustico, è

necessario sostituire il sacchetto per la polvere 17.

Se la lampada spia 4 continua a lampeggiare e/o si sentisse

ancora il segnale acustico, sarà necessario controllare l’aspi-

ratore come descritto nel paragrafo «Guasti».

L’aspiratore contiene polvere noci-

va per la salute. Operazioni di

svuotamento e di manutenzione, inclusa la rimozione del

contenitore di raccolta polvere, devono essere effettuate

esclusivamente da persone esperte. È necessario indos-

sare una protezione adeguata. Non mettere in funzione

l’aspiratore senza il completo sistema di filtraggio. In caso

contrario viene messa in pericolo la salute.

Montaggio del tubo flessibile di aspirazione

Inserire il tubo flessibile di aspirazione 10 nell’attacco per il

tubo flessibile 9 e ruotarlo in senso orario fino all’arresto.

Inserire bene i tubi di aspirazione l’uno nell’altro.

Nota bene: Bosch consiglia di utilizzare tubo flessibili con

proprietà antistatiche con un diametro del tubo di 19 mm op-

 Osservare la tensione di rete! La tensione riportata sul-

la targhetta di identificazione dell’aspiratore deve cor-

rispondere alla tensione della rete elettrica di alimen-

tazione. Gli elettroutensili con l’indicazione di 230 V

possono essere fatte funzionare anche a 220 V.

 Vi preghiamo di informar Vi relativamente alle nor-

me/leggi in vigore nel Vostro paese riguardanti il trat-

tamento di polveri nocive per la salute.

Per risparmiare energia accendere l’aspiratore solo se lo stes-

so viene utilizzato.

Simboli sul selettore dei modi operativi

Aspirazione di polveri depositate

(modalità di esercizio IS)

 Indossare una maschera di protezione contro la polve-

Nota bene: Nella modalità d’esercizio IS è possibile utilizzare

esclusivamente il programma di tubi flessibili ed ugelli da

35 mm riportato negli accessori.

Per accendere l’aspiratore, posizionare il selettore dei modi

Per spegnere l’aspiratore, posizionare il selettore dei modi

L’aspiratore è dotato di un controllo del flusso volumetrico

(airflow). Nella modalità di esercizio IS il flusso volumetrico è

regolato su un valore fisso di 20 m/s, indipendentemente dal-

la posizione del regolatore airflow 5.

Se viene superato il limite minimo di questo valore, p. es. a

causa di sporcizia intasata all’interno del tubo flessibile di

aspirazione, per via di un sacchetto per la polvere pieno oppu-

re per un filtro pieghettato completamente intasato, lampeg-

gia la lampada spia 4. In questo caso spegnere l’aspiratore e

controllarlo seguendo le indicazioni descritte nel paragrafo

on Accensione (modalità di esercizio IS)

Pulizia elettromagnetica del filtro

Funzionamento con dispositivo di avviamento

a distanza (modalità di esercizio ENT)

OBJ_BUCH-877-007.book Page 39 Monday, August 11, 2014 11:47 AM40 | Italiano

1 609 92A 0XD | (11.8.14) Bosch Power Tools

Aspirazione di polveri prodotte da elettroutensili in fun-

zione (modalità di esercizio ENT con dispositivo di avvia-

mento a distanza) (vedi figura B)

 Indossare una maschera di protezione contro la polve-

 Se l’aria di scarico ritorna nell’ambiente, occorre assi-

curare un sufficiente indice di ricambio aria (L) nell’am-

biente stesso. Attenersi alle relative norme nazionali.

Nell’aspiratore è integrata una presa con contatto a terra 7. La

stessa consente il collegamento di un elettroutensile esterno.

L’aspiratore viene messo automaticamente in funzione trami-

te l’elettroutensile collegato. Rispettare la massima potenza

allacciata ammissibile dell’elettroutensile collegato.

Per il collegamento degli elettroutensili sono disponibili come

accessori diversi sistemi di tubi flessibili.

Posizionare il regolatore airflow 5 sul diametro del tubo flessi-

bile utilizzato 19 mm oppure 35 mm.

In modo da poter garantire un sufficiente trasporto di polvere

al punto di aspirazione, non superare il valore minimo del flus-

so volumetrico minimo (airflow) per l’elettroutensile collega-

Posizionare il selettore dei modi operativi 6 sul simbolo fun-

zionamento con dispositivo di avviamento a distanza.

In questa modalità di esercizio, il flusso volumetrico viene

controllato elettronicamente conformemente alla regolazione

effettuata sul regolatore airflow 5. Se la regolazione selezio-

nata è corretta, è garantito un sufficiente trasporto della pol-

Per la messa in funzione dell’aspiratore inserire l’elettrouten-

sile collegato alla presa 7. L’aspiratore si avvia automatica-

Se la lampada spia 4 lampeggia ed il segnale acustico suona,

l’aspiratore deve essere controllato come descritto nel para-

Disinserire l’elettroutensile per spegnere l’aspiratore. L’aspi-

ratore si disinserisce automaticamente ca. 6 secondi più tar-

Nella modalità di esercizio ENT con dispositivo di avviamen-

to a distanza la limitazione elettronica della corrente di avvia-

mento limita la potenza all’accensione dell’aspiratore e con-

sente il funzionamento ad un fusibile a 16 A.

Pulizia elettromagnetica del filtro

L’apparecchio è dotato di un dispositivo elettromagnetico di

pulizia filtro che libera il filtro pieghettato 18 dalla polvere ri-

Il dispositivo di pulizia filtro deve essere attivato al più tardi

quando la potenza di aspirazione non dovesse essere più suf-

Posizionare il selettore dei modi operativi 6 sul simbolo puli-

zia elettromagnetica del filtro. Un elettroutensile eventual-

mente collegato deve essere spento.

L’aspiratore si scuote per ca. 10 secondi e si disinserisce au-

Attendere brevemente prima di riprendere il funzionamento

di aspirazione in modo che la polvere possa posarsi nel serba-

La frequenza della pulizia del filtro dipende dal tipo e dalla

quantità della polvere. In caso di impiego regolare è possibile

mantenere più al lungo la prestazione massima.

Aspirazione di liquidi

 Non aspirare con l’aspiratore liquidi infiammabili oppu-

re esplosivi, come ad esempio benzina, olio, alcool, sol-

venti. Non aspirare polvere bollenti oppure brucianti.

Non mettere in funzione l’aspiratore in locali soggetti al

pericolo di esplosioni. Le polveri, i vapori oppure i liquidi

si possono infiammare oppure esplodere.

 L’aspiratore non deve essere utilizzato come pompa

per l’acqua. L’aspiratore è idoneo per l’aspirazione di mi-

scele di acqua ed aria.

 Prima di tutti gli interventi all’aspiratore staccare la

spina dalla presa di corrente.

Nota bene: Prima di iniziare l’aspirazione di liquidi è necessa-

rio togliere il sacchetto per la polvere 17 e svuotare il serba-

L’aspiratore è dotato di sensori del livello di riempimento 20.

Una volta raggiunto il massimo livello di riempimento, l’aspira-

tore si spegne. Posizionare il selettore dei modi operativi 6 su

Una volta terminata l’operazione di aspirazione estrarre il fil-

tro pieghettato 18 al fine di evitare la formazione di muffa e la-

sciarlo asciugare bene oppure togliere la parte superiore

dell’aspiratore 3 e lasciar asciugare.

Possibilità di impiego

L’aspiratore può essere impiegato per l’aspirazione e l’assor-

bimento dei seguenti materiali:

– Polveri con un valore limite di esposizione di ≥ 0,1 mg/m

– Polveri di materiale minerale con idrossido di alluminio

–Polveri di alluminio

– Polveri di fuliggine

– Polveri di vernici in polvere

–Polveri di poliuretano

– Polveri PRFV a base di resina epossidica, vedi scheda tec-

nica di sicurezza del produttore

– Polveri CFK a base di resina epossidica, vedi scheda tecni-

ca di sicurezza del produttore

– Polveri di vernice non contenenti componenti cancerogeni

In linea di massima l’aspiratore non deve essere impiegato in

ambienti soggetti al pericolo di esplosione.

Diametro del tubo flessibile Valore di regolazione

OBJ_BUCH-877-007.book Page 40 Monday, August 11, 2014 11:47 AMItaliano | 41 Bosch Power Tools 1 609 92A 0XD | (11.8.14) Manutenzione ed assistenza

Manutenzione e pulizia

 Prima di tutti gli interventi all’aspiratore staccare la

spina dalla presa di corrente.

 Per lavorare bene ed in modo sicuro mantenere l’aspi-

ratore e le fessure di aerazione pulite.

 Durante la manutenzione e la pulizia dell’aspiratore in-

dossare una mascherina protettiva contro la polvere.

Qualora si rendesse necessaria una sostituzione del cavo di

collegamento, la stessa deve essere effettuata dalla Bosch

oppure da un centro di assistenza clienti autorizzato per elet-

troutensili Bosch per evitare pericoli per la sicurezza.

Almeno una volta all’anno è necessario che il produttore op-

pure personale adeguatamente addestrato sottoponga la tec-

nica di aspirazione ad un adeguato controllo per verificare

p. es. se il filtro è esente da danni, se l’aspiratore è ermetico e

se il dispositivo di controllo funziona correttamente.

In caso di aspiratori della classe M, che si trovano in ambienti

soggetti a forte tasso di sporcizia, si dovrebbe pulire accura-

tamente sia la parte esterna che tutti i componenti della mac-

china oppure trattarla con sigillanti. Effettuando gli interventi

di manutenzione e riparazione devono essere smaltite tutte le

parti che non possono essere più pulite a sufficienza. Tali parti

devono essere chiuse in sacchetti ermetici e smaltiti in con-

formità alle disposizioni vigenti per lo smaltimento di rifiuti di

Ai fini della manutenzione da parte dell’utente, l’aspiratore

deve essere smontato, pulito e controllato per quanto possi-

bile ed avendo cura di non causare pericoli al personale ad-

detto alla manutenzione o ad altre persone. Prima dello smon-

taggio, l’aspiratore dovrebbe essere pulito al fine di prevenire

eventuali pericoli. Il locale in cui viene smontato l’aspiratore

dovrebbe essere ben arieggiato. Durante la manutenzione, in-

dossare un equipaggiamento di protezione personale. Dopo

interventi di manutenzione è necessario effettuare una pulizia

accurata dell’ambiente di manutenzione.

Estrazione/sostituzione del filtro pieghettato

Sostituire immediatamente filtri pieghettati 18 danneggiati.

– Utilizzando una moneta o simile, ruotate la chiusura sul

chiavistello 8 di un 1/4 di giro in direzione della freccia e

far incastrare il chiavistello.

– Ribaltare la parte superiore dell’aspiratore 3 e tenerla sal-

damente. Afferrare il filtro pieghettato 18 alle nervature e

rimuoverlo verso l’alto.

– Pulire il filtro pieghettato 18.

– Applicare il filtro pieghettato 18 nuovo oppure pulito fa-

cendo attenzione che abbia una sede sicura.

– Riabbassare la parte superiore dell’aspiratore 3. Eserci-

tando una leggera pressione dall’alto, il chiavistello 8 scat-

ta di nuovo all’indietro.

Lavare ogni tanto il serbatoio 11 utilizzando detergenti non

abrasivi comunemente in commercio e lasciarlo asciugare be-

Filtro di protezione del motore (vedi figura C)

Il filtro di protezione del motore 19 è in gran parte esente da

manutenzione. Di tanto in tanto estrarre il filtro di protezione

del motore e lavarlo sotto acqua pulita. Prima di rimontarlo,

lasciare asciugare bene il filtro di protezione del motore.

Sensori del livello di riempimento

Pulire occasionalmente i sensori del livello di riempimento

Pulire i sensori del livello di riempimento 20 con uno straccio

Applicare di nuovo la parte superiore dell’aspiratore 3 e chiu-

dere le chiusure 13.

Se la lampada spia 4 lampeggia e/o suona il segnale acustico,

è necessario pulire i filtri pieghettati 18. A tal fine posizionare

il selettore della modalità di esercizio 6 sul simbolo pulizia

elettromagnetica del filtro. I filtri pieghettati vengono puliti

ca. ogni 10 secondi.

Assicurarsi che il regolatore airflow 5 si trovi nella posizione

corrispondente al diametro del tubo utilizzato.

– Scuotere la polvere rimasta dai filtri pieghettati 18 e, se

necessario, sostituire i filtri 18 stessi.

– Controllare se l’apertura del sacchetto per la polvere 17 è

otturata oppure il sacchetto per la polvere 17 è pieno. In

questo caso sostituire il sacchetto per la povere 17.

Se dopo la messa in funzione la lampada spia 4 lampeggia di

nuovo e/o si sente il segnale acustico, procedere come segue.

– Nella modalità di esercizio ENT con dispositivo di avvia-

mento a distanza spegnere l’elettroutensile collegato ed

estrarre la spina di rete dalla presa 7.

– Accendere l’aspiratore.

– Collegare un tubo flessibile da 35 mm.

– Se la lampada spia 4 non lampeggia, l’aspiratore ed il tubo

flessibile di aspirazione sono in ordine.

– Se la lampada spia 4 lampeggia, controllare che nel siste-

ma di aspirazione e nel tubo flessibile di aspirazione 10

non si siano eventualmente formati depositi di sporcizia.

– Se in seguito a tali operazioni la lampada spia 4 continua

ancora a lampeggiare, pulire il filtro pieghettato 18 ed, in

caso di necessità, sostituirlo.

– Se in seguito ai controlli non viene ottenuta la potenza di

aspirazione, rivolgersi al Centro di Assistenza Clienti.

OBJ_BUCH-877-007.book Page 41 Monday, August 11, 2014 11:47 AM42 | Nederlands 1 609 92A 0XD | (11.8.14) Bosch Power Tools Assistenza clienti e consulenza impieghi In caso di richieste o di ordinazione di pezzi di ricambio, co-municare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione dell’elettroutensile!Il servizio di assistenza risponde alle Vostre domande relative alla riparazione ed alla manutenzione del Vostro prodotto nonché concernenti le parti di ricambio. Disegni in vista esplosa ed informazioni relative alle parti di ricambio sono consultabili anche sul sito:www.bosch-pt.comIl team Bosch che si occupa della consulenza impieghi vi aiu-terà in caso di domande relative ai nostri prodotti ed ai loro accessori.ItaliaOfficina ElettroutensiliRobert Bosch S.p.A.Corso Europa, ang. Via Trieste 2020020 LAINATE (MI)Tel.: (02) 3696 2663Fax: (02) 3696 2662Fax: (02) 3696 8677E-Mail: officina.elettroutensili@it.bosch.comSvizzeraSul sito www.bosch-pt.com/ch/it è possible ordinare diretta-mente on-line i ricambi.Tel.: (044) 8471513Fax: (044) 8471553E-Mail: Aftersales.Service@de.bosch.com Smaltimento Avviare ad un riciclaggio rispettoso dell’ambiente aspiratore, accessori ed imballaggi non più necessari.Non gettare l’aspiratore tra i rifiuti domestici!Solo per i Paesi della CE:Conformemente alla norma della direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all’at-tuazione del recepimento nel diritto nazio-nale, gli elettroutensili diventati inservibili devono essere raccolti separatamente ed essere inviati ad una riutilizzazione ecologica.Con ogni riserva di modifiche tecniche. Nederlands

Beholdervolumen (brutto)

Beholdervolum (brutto)

mogli dobro i sigurno raditi.
