GEBRUIKSAANWIJZING GAS 50 M Professional BOSCH

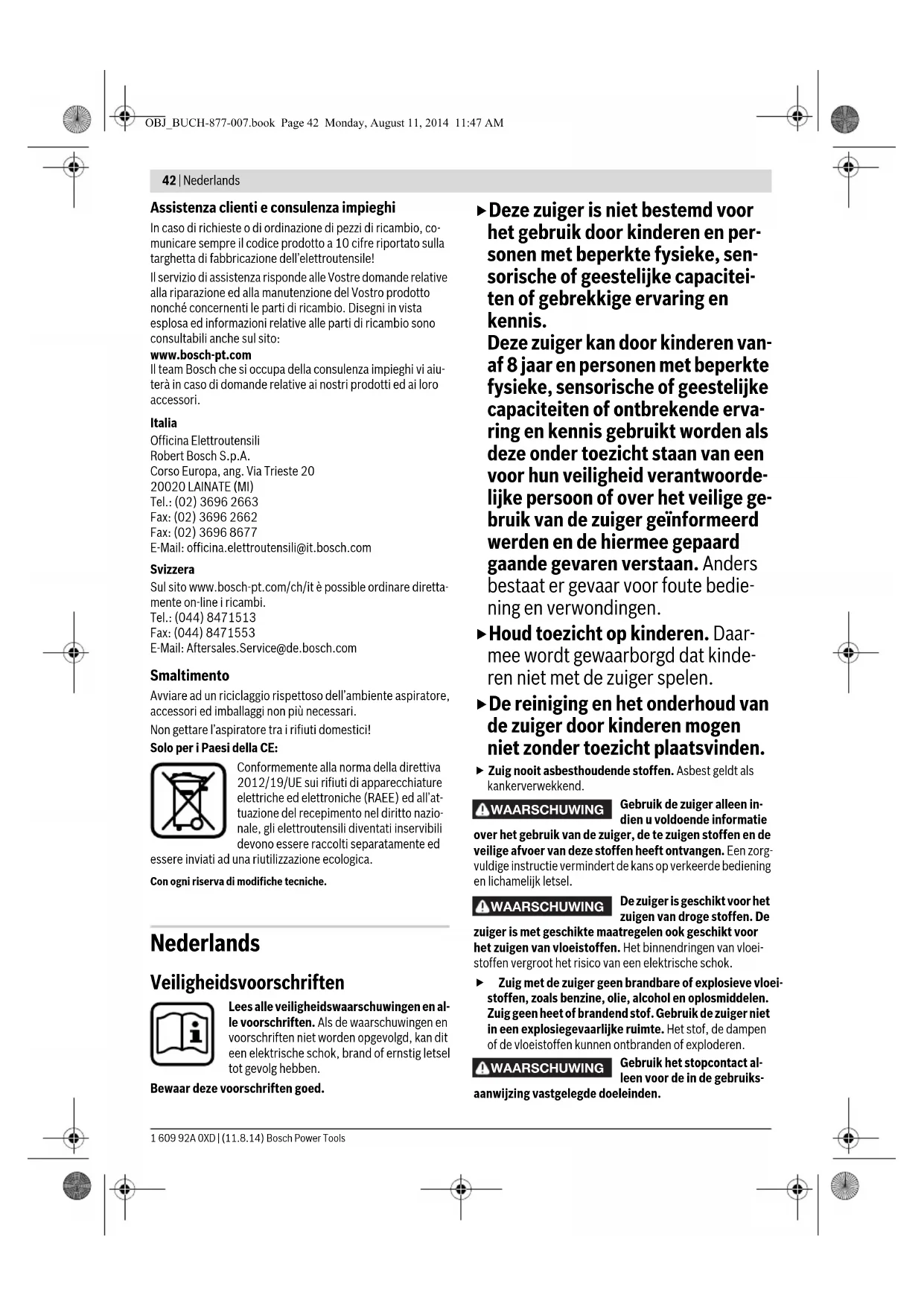

OBJ_BUCH-877-007.book Page 41 Monday, August 11, 2014 11:47 AM42 | Nederlands 1 609 92A 0XD | (11.8.14) Bosch Power Tools Assistenza clienti e consulenza impieghi In caso di richieste o di ordinazione di pezzi di ricambio, co-municare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione dell’elettroutensile!Il servizio di assistenza risponde alle Vostre domande relative alla riparazione ed alla manutenzione del Vostro prodotto nonché concernenti le parti di ricambio. Disegni in vista esplosa ed informazioni relative alle parti di ricambio sono consultabili anche sul sito:www.bosch-pt.comIl team Bosch che si occupa della consulenza impieghi vi aiu-terà in caso di domande relative ai nostri prodotti ed ai loro accessori.ItaliaOfficina ElettroutensiliRobert Bosch S.p.A.Corso Europa, ang. Via Trieste 2020020 LAINATE (MI)Tel.: (02) 3696 2663Fax: (02) 3696 2662Fax: (02) 3696 8677E-Mail: officina.elettroutensili@it.bosch.comSvizzeraSul sito www.bosch-pt.com/ch/it è possible ordinare diretta-mente on-line i ricambi.Tel.: (044) 8471513Fax: (044) 8471553E-Mail: Aftersales.Service@de.bosch.com Smaltimento Avviare ad un riciclaggio rispettoso dell’ambiente aspiratore, accessori ed imballaggi non più necessari.Non gettare l’aspiratore tra i rifiuti domestici!Solo per i Paesi della CE:Conformemente alla norma della direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all’at-tuazione del recepimento nel diritto nazio-nale, gli elettroutensili diventati inservibili devono essere raccolti separatamente ed essere inviati ad una riutilizzazione ecologica.Con ogni riserva di modifiche tecniche. Nederlands

Veiligheidsvoorschriften Lees alle veiligheidswaarschuwingen en al-le voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.Bewaar deze voorschriften goed. Deze zuiger is niet bestemd voor

het gebruik door kinderen en per-

sonen met beperkte fysieke, sen-

sorische of geestelijke capacitei-

ten of gebrekkige ervaring en

Deze zuiger kan door kinderen van-

af 8 jaar en personen met beperkte

fysieke, sensorische of geestelijke

capaciteiten of ontbrekende erva-

ring en kennis gebruikt worden als

deze onder toezicht staan van een

voor hun veiligheid verantwoorde-

lijke persoon of over het veilige ge-

bruik van de zuiger geïnformeerd

werden en de hiermee gepaard

gaande gevaren verstaan. Anders

bestaat er gevaar voor foute bedie-

ning en verwondingen.

Houd toezicht op kinderen. Daar-

mee wordt gewaarborgd dat kinde-

ren niet met de zuiger spelen.

De reiniging en het onderhoud van

de zuiger door kinderen mogen

niet zonder toezicht plaatsvinden.

 Zuig nooit asbesthoudende stoffen. Asbest geldt als kankerverwekkend.Gebruik de zuiger alleen in-dien u voldoende informatie over het gebruik van de zuiger, de te zuigen stoffen en de veilige afvoer van deze stoffen heeft ontvangen. Een zorg-vuldige instructie vermindert de kans op verkeerde bediening en lichamelijk letsel.De zuiger is geschikt voor het zuigen van droge stoffen. De zuiger is met geschikte maatregelen ook geschikt voor het zuigen van vloeistoffen. Het binnendringen van vloei-stoffen vergroot het risico van een elektrische schok. Zuig met de zuiger geen brandbare of explosieve vloei-stoffen, zoals benzine, olie, alcohol en oplosmiddelen. Zuig geen heet of brandend stof. Gebruik de zuiger niet in een explosiegevaarlijke ruimte. Het stof, de dampen of de vloeistoffen kunnen ontbranden of exploderen.Gebruik het stopcontact al-leen voor de in de gebruiks-aanwijzing vastgelegde doeleinden.

WAARSCHUWING WAARSCHUWING WAARSCHUWING OBJ_BUCH-877-007.book Page 42 Monday, August 11, 2014 11:47 AMNederlands | 43 Bosch Power Tools 1 609 92A 0XD | (11.8.14) Schakel de zuiger onmiddel-

lijk uit zodra er schuim of wa-

ter naar buiten komt en maak het reservoir leeg. De zuiger

kan anders beschadigd raken.

De zuiger mag alleen binnenshuis gebruikt

en bewaard worden. Het binnendringen van

regen of vocht in het bovenste deel van de zuiger vergroot het

risico van een elektrische schok.

Reinig de vulpeilsensoren voor vloeistof-

fen regelmatig en controleer of deze be-

schadigd zijn. De functie kan anders belemmerd zijn.

 Als het gebruik van de zuiger in een vochtige omgeving

onvermijdelijk is, dient u een aardlekschakelaar te ge-

bruiken. Het gebruik van een aardlekschakelaar vermin-

dert het risico van een elektrische schok.

 Sluit de zuiger aan op een volgens de voorschriften ge-

aard stroomnet. Het stopcontact en de verlengkabel moe-

ten een goed werkende aardeaansluiting hebben.

 Controleer voor elk gebruik zuiger, kabel en stekker.

Gebruik de zuiger niet als u een beschadiging hebt

vastgesteld. Open de zuiger niet zelf en laat deze alleen

door gekwalificeerd personeel en alleen met originele

vervangingsonderdelen repareren. Beschadigde zui-

gers, kabels en stekkers vergroten het risico van een elek-

 Rijd niet over de kabel en klem deze niet vast. Trek niet

aan de kabel om de stekker uit het stopcontact te trek-

ken of de zuiger te verplaatsen. Beschadigde kabels ver-

groten het risico van een elektrische schok.

Trek de stekker uit het stopcontact voordat u onderhoud

aan de zuiger uitvoert, de zuiger reinigt of instelt, toebe-

horen wisselt of de zuiger weglegt.

regel voorkomt onbedoeld starten van de zuiger.

 Zorg voor een goede ventilatie op de werkplek.

 Laat de zuiger alleen repareren door gekwalificeerd en

vakkundig personeel en alleen met originele vervan-

gingsonderdelen. Daarmee wordt gewaarborgd dat de

veiligheid van de zuiger in stand blijft.

De zuiger bevat stof dat ge-

vaarlijk is voor de gezond-

heid. Laat alleen een vakman het apparaat leegmaken en

onderhoud aan het apparaat uitvoeren. Dit geldt ook voor

het verwijderen van het stofverzamelreservoir. Een ge-

schikte beschermende uitrusting is noodzakelijk. Gebruik

de zuiger niet zonder het volledige filtersysteem. Anders

brengt u uw gezondheid in gevaar.

 Controleer vóór de ingebruikneming de correcte toe-

stand van de zuigslang. Laat de zuigslang gemonteerd

op het apparaat, zodat er geen stof onbedoeld naar bui-

ten komt. Anders kunt u stof inademen.

 Gebruik de zuiger niet om op te zitten. Anders kunt u de

 Gebruik het netsnoer en de zuigslang zorgvuldig. An-

ders kunt u er andere personen mee in gevaar brengen.

 Reinig de zuiger niet met rechtstreeks gerichte water-

straal. Het binnendringen van water in het bovenste deel

van de zuiger vergroot het risico van een elektrische schok.

De volgende symbolen kunnen voor het gebruik van de zuiger

van belang zijn. Zorg ervoor dat u de symbolen en hun beteke-

nis herkent. Het juiste begrip van de symbolen helpt u de zui-

ger goed en veilig te gebruiken.

Product- en vermogensbeschrijving

Vouw de uitvouwbare pagina met de afbeelding van de zuiger

open en laat deze pagina opengevouwen terwijl u de gebruiks-

Gebruik volgens bestemming

Het apparaat is bestemd voor het opnemen, zuigen, verplaat-

sen en afscheiden van houtspanen en niet-brandbaar droog

stof, niet-brandbare vloeistoffen en een mengsel van lucht en

water. De zuiger is stoftechnisch gekeurd en is ingedeeld in

stofklasse M. De zuiger voldoet aan hogere eisen bij professi-

oneel gebruik, bijvoorbeeld door de vakman, in de industrie

Gebruik de zuiger alleen wanneer u alle functies volledig kunt

inschatten en zonder beperkingen kunt gebruiken of daarvoor

bestemde instructies heeft ontvangen.

WAARSCHUWING WAARSCHUWING Symbolen en hun betekenis

wingen en alle voorschriften. Als de waar-

schuwingen en voorschriften niet worden

opgevolgd, kan dit een elektrische schok,

brand of ernstig letsel tot gevolg hebben.

Zuiger van stofklasse M volgens

IEC/EN 60335-2-69 voor het droog zuigen

van voor de gezondheid gevaarlijk stof met

een blootstellingsgrenswaarde

Klap het zuigerbovenstuk 3 open en houd

het vast. Pak het harmonicafilter 18 aan de

randen vast en trek het naar boven toe uit

OBJ_BUCH-877-007.book Page 43 Monday, August 11, 2014 11:47 AM44 | Nederlands 1 609 92A 0XD | (11.8.14) Bosch Power Tools Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeelding van

de zuiger op de pagina met afbeeldingen.

7 Stopcontact voor elektrisch gereedschap

13 Sluiting voor zuigerbovenstuk

15 Klem voor geleidingsbeugel

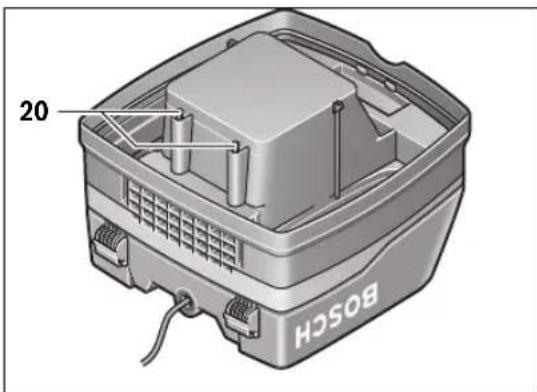

20 Vulhoogtesensoren

* Niet elk afgebeeld en beschreven toebehoren wordt standaard

meegeleverd. Het volledige toebehoren vindt u in ons toebehoren-

Informatie over geluid

Geluidsemissiewaarden vastgesteld volgens

Het A-gewogen geluidsdrukniveau van het gereedschap is

kenmerkend lager dan 70 dB(A). Onzekerheid K = 3 dB.

Het geluidsniveau tijdens de werkzaamheden kan 80 dB(A)

Draag een gehoorbescherming.

Conformiteitsverklaring

We verklaren op onze verantwoordelijkheid dat het onder

„Technische gegevens” beschreven product aan alle desbe-

treffende bepalingen van de richtlijnen 2011/65/EU,

2014/30/EU, 2006/42/EG inclusief van de wijzigingen er-

van voldoet en met de volgende normen overeenstemt

EN 60335-1, EN 60335-2-69.

 Trek altijd voor werkzaamheden aan de zuiger de stek-

ker uit het stopcontact.

Geleidingsbeugel monteren

Het onderstel is zo geconstrueerd dat aan de zuiger met be-

hulp van de geleidingsbeugel 16 gemakkelijker kan worden

getrokken. Pak de geleidingsbeugel 16 altijd met beide han-

den vast om eraan te trekken.

Steek de geleidingsbeugel

in de twee openingen van het re-

door de bijbehorende boorga-

ten van de geleidingsbeugels

De wielen zijn voorzien van wielremmen 12. Trap de wielrem

12 omlaag om deze vast te zetten.

Stofzak wisselen of inzetten (zie afbeelding A)

– Open de sluitingen 13 en verwijder het bovenstuk 3 van de

– Trek de volle stofzak 17 van de aansluitflens naar achteren

los. Sluit de opening van de stofzak door het deksel om te

klappen. Neem de afgesloten stofzak uit de zuiger.

– Stulp de nieuwe stofzak 17 over de aansluitflens van de

zuiger. Controleer dat de stofzak 17 over de volledige leng-

te aansluit tegen de binnenkant van het reservoir 11.

Plaats het bovenstuk 3 op de zuiger.

–Maak de sluitingen 13 dicht.

Max. doorstroomhoeveelheid*

201122735/1110 * gemeten met een zuigslang Ø 35 mm en 5 m lengteGegevens gelden voor nominale spanningen [U] 230 V. Bij lagere span-ningen en bij per land verschillende uitvoeringen kunnen deze gegevens afwijken. OBJ_BUCH-877-007.book Page 44 Monday, August 11, 2014 11:47 AMNederlands | 45 Bosch Power Tools 1 609 92A 0XD | (11.8.14) Voor droog zuigen dient u een stofzak 17 te gebruiken. Bij ge-

bruik van een stofzak 17 blijft het harmonicafilter 18 langer

vrij, de zuigcapaciteit blijft langer in stand en de afvoer van

het stof wordt vergemakkelijkt.

Er kan rechtstreeks naar het reservoir worden gezogen indien

geen stoffen zonder blootstellingsgrenswaarde of met een

blootstellingswaarde ≥ 1 mg/m

volgens stofklasse L worden

Als tijdens de IS-functie de waarschuwingslamp 4 knippert

en/of tijdens de ENT-functie het geluidssignaal klinkt, moeten

de harmonicafilters 18 worden gereinigd. Zet daarvoor de

functieschakelaar 6 op het symbool elektromagnetische fil-

terreiniging. De harmonicafilters worden ca. 10 seconden

Mocht de waarschuwingslamp 4 daarna verder knipperen

en/of het geluidssignaal klinken, moet de stofzak 17 worden

Als de waarschuwingslamp 4 verder knippert en/of het ge-

luidssignaal klinkt, moet de zuiger worden gecontroleerd zo-

als in het gedeelte „Storingen” beschreven.

De zuiger bevat stof dat ge-

vaarlijk is voor de gezond-

heid. Laat alleen een vakman het apparaat leegmaken en

onderhoud aan het apparaat uitvoeren. Dit geldt ook voor

het verwijderen van het stofverzamelreservoir. Een ge-

schikte beschermende uitrusting is noodzakelijk. Gebruik

de zuiger niet zonder het volledige filtersysteem. Anders

brengt u uw gezondheid in gevaar.

Zuigslang monteren (zieafbeelding A)

Zet de zuigslang 10 op de slangopname 9 en draai de slang

rechtsom tot deze niet meer verder kan.

Steek de zuigbuizen stevig in elkaar.

Opmerking: Bosch adviseert het gebruik van zuigslangen die

statische elektriciteit afleiden met een slangdiameter van

 Let op de netspanning! De spanning van de stroombron

moet overeenkomen met de gegevens op het type-

plaatje van het gereedschap. Met 230 V aangeduide

elektrische gereedschappen kunnen ook met 220 V

 Stel u op de hoogte van de in uw land geldende regels

en wetten ten aanzien van de omgang met stof dat ge-

vaarlijk voor de gezondheid is.

Om energie te besparen, schakelt u de zuiger alleen in wan-

neer u deze gebruikt.

Symbolen op de functieschakelaar

Opzuigen van neergedaald stof (functie IS)

 Draag een stofmasker.

Opmerking: Met de functie IS mogen alleen de 35 mm-slan-

gen en -zuigmonden worden gebruikt die bij het toebehoren

Als u de zuiger wilt inschakelen, zet u de functieschakelaar 6

Als u de zuiger wilt uitschakelen, zet u de functieschakelaar 6

De zuiger is voorzien van een volumestroombewaking (air-

flow). De volumestroom is in de functie IS vast ingesteld op

een waarde van 20 m/s, onafhankelijk van de stand van de

Als deze waarde wordt overschreden, bijv. door opgehoopt

vuil in de zuigslang, een volle stofzak of een verstopt harmoni-

cafilter, knippert de waarschuwingslamp 4. Schakel in dit ge-

val de zuiger uit en controleer deze zoals in het gedeelte „Sto-

Afzuigen van vrijkomend stof van lopende elektrische ge-

reedschappen (functie ENT met automatische afstands-

bediening) (zie afbeelding B)

 Draag een stofmasker.

 Wanneer de afvoerlucht naar de ruimte wordt terugge-

leid, moet de luchtverversing (L) van de ruimte vol-

doende zijn. Neem de in uw land geldende voorschrif-

In de zuiger is een geaard stopcontact 7 geïntegreerd. Daarop

kunt u een extern elektrisch gereedschap aansluiten. De zui-

ger wordt via het aangesloten elektrische gereedschap auto-

matisch ingeschakeld. Neem het maximaal toegestane aan-

sluitvermogen van het aangesloten elektrische gereedschap

Voor de elektrische gereedschappen zijn als toebehoren ver-

schillende aansluitslangsystemen verkrijgbaar.

Stel de airflowregelaar 5 in op de gebruikte slangdiameter van

De minimumvolumestroom (airflow) van het aangesloten

elektrische gereedschap moet worden bereikt om voldoende

stoftransport bij de afzuigplaats te waarborgen.

on Inschakelen (functie IS)

Elektromagnetische reiniging van het filter

Gebruik met automatische afstandsbediening

Zet de functieschakelaar 6 op het symbool gebruik met auto-

matische afstandsbediening.

In deze functie wordt de volumestroom overeenkomstig de in-

stelling op de airflowregelaar 5 elektronisch bewaakt. Bij een

juist gekozen instelling is voldoende stoftransport gewaar-

Als u de zuiger wilt inschakelen, schakelt u het op het stop-

contact 7 aangesloten elektrische gereedschap in. De zuiger

Als de waarschuwingslamp 4 knippert en het geluidssignaal

klinkt, moet de zuiger worden gecontroleerd zoals beschre-

ven in het gedeelte „Storingen”.

Schakel het elektrische gereedschap uit als u de zuiger wilt

uitschakelen. De zuiger wordt na ca. 6 seconden automa-

tisch uitgeschakeld.

In de functie ENT met automatische afstandsbediening be-

grenst de elektronische aanloopstroombegrenzing het ver-

mogen bij het inschakelen van de zuiger en maakt deze het ge-

bruik met een zekering van 16 A mogelijk.

Elektromagnetische reiniging van het filter

De zuiger is voorzien van een elektromagnetische reiniging

van het filter waardoor het aanhechtend stof van het harmoni-

cafilter 18 wordt losgemaakt.

Uiterlijk wanneer de zuigcapaciteit onvoldoende is, moet de

filterreiniging worden bediend.

Zet de functieschakelaar 6 op het symbool elektromagneti-

sche filterreiniging. Eventueel aangesloten elektrisch ge-

reedschap moet uitgeschakeld zijn.

De zuiger trilt ca. 10 seconden en wordt automatisch uitge-

Wacht kort voordat u weer met zuigen begint, zodat het stof in

het reservoir kan neerdalen.

Hoe vaak u het filter reinigt, is afhankelijk van het soort stof en

de hoeveelheid stof. Bij regelmatig gebruik blijft de maximale

zuigcapaciteit langer in stand.

 Zuig met de zuiger geen brandbare of explosieve vloei-

stoffen, zoals benzine, olie, alcohol en oplosmiddelen.

Zuig geen heet of brandend stof. Gebruik de zuiger niet

in een explosiegevaarlijke ruimte. Het stof, de dampen

of de vloeistoffen kunnen ontbranden of exploderen.

 De zuiger mag niet als waterpomp worden gebruikt. De

zuiger is bestemd voor het opzuigen van een mengsel van

 Trek altijd voor werkzaamheden aan de zuiger de stek-

ker uit het stopcontact.

Opmerking: Verwijder vóór het nat zuigen de stofzak 17 en

maak het reservoir 11 leeg.

De zuiger is voorzien van vulhoogtesensoren 20. Als de maxi-

male vulhoogte bereikt is, wordt de zuiger uitgeschakeld. Zet

de functieschakelaar 6 op off.

Verwijder na het zuigen het harmonicafilter 18 om schimmel-

vorming te voorkomen en laat het filter goed drogen, of ver-

wijder het bovenstuk 3 van de zuiger en laat het drogen.

Toepassingsmogelijkheden

De zuiger mag worden toegepast voor het zuigen van de vol-

– Stof met een blootstellingsgrenswaarde ≥ 0,1 mg/m

– Stof van minerale materialen met aluminiumhydroxide

– Stof van glasvezelkunststoff op expoxyharsbasis, zie vei-

ligheidsinformatieblad van de fabrikant

– Stof van koolstofvezelkunststoff op expoxyharsbasis, zie

veiligheidsinformatieblad van de fabrikant

– Lakstof zonder kankerverwekkende bestanddelen

De zuiger mag principieel niet worden gebruikt in een explo-

siegevaarlijke ruimte.

Onderhoud en service

Onderhoud en reiniging

 Trek altijd voor werkzaamheden aan de zuiger de stek-

ker uit het stopcontact.

 Houd de zuiger en de ventilatieopeningen schoon om

goed en veilig te werken.

 Draag tijdens onderhoud en reiniging van de zuiger een

Als de aansluitkabel moet worden vervangen, moeten deze

werkzaamheden door Bosch of een erkende klantenservice

voor Bosch elektrische gereedschappen worden uitgevoerd

om veiligheidsrisico’s te voorkomen.

Minstens eenmaal per jaar moet door de fabrikant of door een

geïnstrueerd persoon een stoftechnische controle worden

uitgevoerd, bijvoorbeeld op beschadigingen van het filter, de

dichtheid van de zuiger en de werking van de controlevoorzie-

Bij zuigers van klasse M die zich in een vuile omgeving bevin-

den, moeten de buitenzijde en alle machinedelen worden ge-

reinigd of met afdichtmiddelen worden behandeld. Wanneer

onderhouds- en reparatiewerkzaamheden worden uitge-

voerd, dienen alle verontreinigde delen die niet naar tevre-

denheid kunnen worden gereinigd, te worden afgevoerd. De-

ze delen moeten in ondoorlaatbare zakken worden afgevoerd

in overeenstemming met de geldende bepalingen voor het af-

voeren van dit afval.

Voor onderhoud door de gebruiker moet de zuiger gedemon-

teerd, gereinigd en nagezien worden, voor zover dat zonder

gevaar voor onderhoudspersoneel en andere personen mo-

gelijk is. Vóór de demontage moet de zuiger gereinigd worden

om eventuele gevaren te voorkomen. De ruimte waarin de zui-

ger gedemonteerd wordt, dient goed geventileerd te worden.

Draag tijdens het onderhoud persoonlijke veiligheidsuitrus-

ting. Na het onderhoud moet de onderhoudsomgeving wor-

OBJ_BUCH-877-007.book Page 46 Monday, August 11, 2014 11:47 AMNederlands | 47 Bosch Power Tools 1 609 92A 0XD | (11.8.14) Harmonicafilter verwijderen of vervangen

Vervang een beschadigd harmonicafilter 18 onmiddellijk.

– Draai met een munt of iets dergelijks de sluiting van de

grendel 8 een kwartslag in de richting van de pijl en duw de

grendel naar binnen.

– Klap het zuigerbovenstuk 3 open en houd het vast. Pak het

harmonicafilter 18 aan de randen vast en trek het naar bo-

ven toe uit de zuiger.

– Reinig het harmonicafilter 18.

– Zet het nieuwe of gereinigde harmonicafilter 18 in en let er

daarbij op dat het stevig vastzit.

– Klap het bovenstuk 3 van de zuiger weer omlaag. Door lich-

te druk van boven schiet de grendel 8 weer terug.

Veeg het reservoir 11 van tijd tot tijd met een in de handel ver-

krijgbaar, niet-schurend reinigingsmiddel schoon en laat het

Motorbeschermingsfilter (zie afbeelding C)

Het motorbeschermingsfilter 19 is in grote mate onderhouds-

vrij. Verwijder het motorbeschermingsfilter van tijd tot tijd en

spoel het onder schoon water uit. Laat het motorbescher-

mingsfilter vóór het inzetten goed drogen.

Maak de vulhoogtesensoren 20 af en toe schoon.

Open de sluitingen 13 en verwijder het bovenstuk 3 van de

Reinig de vulhoogtesensoren 20 met een zachte doek.

Plaats het bovenstuk 3 weer op de zuiger en maak de sluitin-

Als de waarschuwingslamp 4 knippert en/of het geluidssig-

naal klinkt, moeten de harmonicafilters 18 worden gereinigd.

Zet daarvoor de functieschakelaar 6 op het symbool elektro-

magnetische filterreiniging. De harmonicafilters worden

ca. 10 seconden gereinigd.

Controleer dat de airflowregelaar 5 in de stand van de ge-

bruikte slangdiameter staat.

– Tril het resterende stof van de harmonicafilters 18 los en

vervang indien nodig de harmonicafilters 18.

– Controleer of de opening van de stofzak 17 verstopt is en

of de stofzak 17 vol is. Vervang de stofzak 17 in dit geval.

Als na de ingebruikneming de waarschuwingslamp 4 opnieuw

knippert en/of het geluidssignaal klinkt, gaat u als volgt te

– In de functie ENT met automatische afstandsbediening

schakelt u het aangesloten elektrische gereedschap uit en

trekt u de netstekker uit het stopcontact 7.

– Schakel de zuiger in.

– Sluit een 35 mm-slang aan.

– Als de waarschuwingslamp 4 niet knippert, zijn zuiger en

– Als de waarschuwingslamp 4 knippert, dient u het afzuig-

systeem en de zuigslang 10 op eventueel vastzittend vuil te

– Als de waarschuwingslamp 4 daarna nog steeds knippert,

dient u de harmonicafilters 18 te reinigen en indien nodig

– Als de zuigcapaciteit daarna niet wordt bereikt, moet de

zuiger naar de klantenservice worden gebracht.

Klantenservice en gebruiksadviezen

Vermeld bij vragen en bestellingen van vervangingsonderde-

len altijd het uit tien cijfers bestaande productnummer vol-

gens het typeplaatje van het elektrische gereedschap.

Onze klantenservice beantwoordt uw vragen over reparatie

en onderhoud van uw product en over vervangingsonderde-

len. Explosietekeningen en informatie over vervangingson-

derdelen vindt u ook op:

Het Bosch-team voor gebruiksadviezen helpt u graag bij vra-

gen over onze producten en toebehoren.

Zuiger, toebehoren en verpakkingen dienen op een voor het

milieu verantwoorde wijze te worden gerecycled.

Gooi de zuiger niet bij het huisvuil.

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2012/19/EU

over elektrische en elektronische oude ap-

paraten en de omzetting van de richtlijn in

nationaal recht moeten niet meer bruikbare

elektrische gereedschappen apart worden

ingezameld en op een voor het milieu ver-

antwoorde wijze worden hergebruikt.

Wijzigingen voorbehouden.
