Τύπος προϊόντος	Αισθητήρας υγρασίας κήπου (ανιχνευτής υγρασίας εδάφους)
Μάρκα	GARDENA
Μοντέλο	1867
Τροφοδοσία	2 αλκαλικές μπαταρίες LR6 (AA) Mignon (δεν περιλαμβάνονται)
Διάρκεια ζωής μπαταριών	Περίπου 1 έτος (με αλκαλικές μπαταρίες ≥ 2000 mAh)
Μήκος καλωδίου τροφοδοσίας	5 μέτρα (επεκτάσιμο έως 105 m με καλώδιο επέκτασης αναφ. 1868)
Θερμοκρασία λειτουργίας	5 °C έως 50 °C
Θερμοκρασία αποθήκευσης	-20 °C έως +60 °C
Διάστημα μέτρησης	30 έως 60 λεπτά (ανάλογα με την υγρασία του εδάφους)
Κύριες λειτουργίες	Μέτρηση υγρασίας εδάφους, μετάδοση στον προγραμματιστή ποτίσματος, διακοπή ποτίσματος σε υγρό έδαφος
Σύμφωνη χρήση	Ιδιωτική χρήση σε εξωτερικό χώρο (κήπος, θερμοκήπιο) για τον έλεγχο ποτίσματος μέσω προγραμματιστή GARDENA με σύνδεση αισθητήρα
Οδηγίες ασφαλείας	Διαβάστε τις οδηγίες, κρατήστε μακριά από παιδιά, μη χρησιμοποιείτε σε περίπτωση κόπωσης/αλκοόλ/ναρκωτικών, κίνδυνος ασφυξίας από μικρά εξαρτήματα, καρδιακός κίνδυνος (ηλεκτρομαγνητικό πεδίο), κίνδυνος εγκαύματος εάν εκτεθεί στον ήλιο
Συντήρηση και καθαρισμός	Καθαρίστε το άκρο του αισθητήρα με καθαρό νερό. Μη χρησιμοποιείτε διαλύτες ή λειαντικά καθαριστικά. Αντικαταστήστε το άκρο αν το ύφασμα είναι κατεστραμμένο.
Ανταλλακτικά και επισκευασιμότητα	Άκρο αισθητήρα (μέσω SAV), καλώδιο επέκτασης αναφ. 1868, βραχυκυκλωτήρες αναφ. 4090, κιτ προσαρμογέα για προγραμματιστές 2 συρμάτων (μέσω SAV)
Εγγύηση	2 έτη (εκτός από αναλώσιμα μέρη όπως το άκρο του αισθητήρα, ζημιές από μπαταρίες)
Χώρα κατασκευής	Γερμανία (έδρα στο Ulm)

Συχνές ερωτήσεις - 1867 GARDENA

Πώς να εγκαταστήσετε τις μπαταρίες στον αισθητήρα GARDENA 1867;

Τραβήξτε το κάλυμμα προς τα πάνω, τοποθετήστε δύο αλκαλικές μπαταρίες LR6 (AA) σεβόμενοι την πολικότητα. Η πράσινη λυχνία LED ανάβει για 3 δευτερόλεπτα. Κλείστε το κάλυμμα.

Πού να τοποθετήσετε τον αισθητήρα υγρασίας για καλή λειτουργία;

Τοποθετήστε τον στην περιοχή ποτίσματος, εκτεθειμένο στις ίδιες κλιματικές συνθήκες με τα φυτά. Αποφύγετε τις κοιλότητες και τις σκιερές περιοχές. Το άκρο πρέπει να είναι σε πλήρη επαφή με το υγρό έδαφος σε όλη του την επιφάνεια.

Τι να κάνετε αν η κόκκινη λυχνία LED αναβοσβήνει κάθε 5 δευτερόλεπτα;

Αυτό υποδεικνύει ότι οι μπαταρίες είναι άδειες. Αντικαταστήστε τις με δύο νέες αλκαλικές μπαταρίες LR6 (AA).

Πώς να συνδέσετε τον αισθητήρα στον προγραμματιστή ποτίσματος;

Συνδέστε το καλώδιο τροφοδοσίας του αισθητήρα στην αντίστοιχη υποδοχή και στη συνέχεια συνδέστε το άλλο άκρο στον προγραμματιστή ποτίσματος GARDENA. Τοποθετήστε το καλώδιο επίπεδα για να αποφύγετε τραυματισμούς.

Ποιους τύπους μπαταριών να μη χρησιμοποιήσετε;

Μη χρησιμοποιείτε επαναφορτιζόμενες μπαταρίες (μπαταρίες NiMH). Επιτρέπονται μόνο αλκαλικές μπαταρίες μαγγανίου LR6 (AA).

Πώς να καθαρίσετε το άκρο του αισθητήρα;

Όταν μετακινείτε τον αισθητήρα, καθαρίστε το άκρο με καθαρό νερό. Αποφύγετε την επαφή με λίπος ή λάδι. Αν το ύφασμα είναι κατεστραμμένο, αντικαταστήστε το άκρο με ένα νέο (διαθέσιμο μέσω του τμήματος εξυπηρέτησης πελατών GARDENA).

Τι να κάνετε αν το πότισμα δεν σταματάει ενώ βρέχει;

Ελέγξτε ότι ο αισθητήρας είναι σωστά τοποθετημένος στην περιοχή ποτίσματος και ότι το σημείο μεταγωγής δεν είναι ρυθμισμένο σε πολύ υγρό. Ελέγξτε επίσης το καλώδιο και τις μπαταρίες.

Πώς να ρυθμίσετε το σημείο μεταγωγής υγρασίας;

Για συμβατούς προγραμματιστές (αναφ. 1889, 1890, 1891, 1892 με κατάλληλη έκδοση λογισμικού), χρησιμοποιήστε τη ρύθμιση του αισθητήρα στον προγραμματιστή. Προσαρμόστε ανάλογα με τον τύπο εδάφους: αμμώδες → πολύ υγρό, χώμα γλάστρας → μάλλον ξηρό, ημιβαρύ έδαφος → μέτρια υγρό.

Ποια είναι η διάρκεια ζωής των μπαταριών;

Περίπου 1 έτος με αλκαλικές μπαταρίες καλής χωρητικότητας (≥ 2000 mAh). Η διάρκεια ποικίλλει ανάλογα με τη θερμοκρασία και τη συχνότητα μέτρησης/μετάδοσης.

Πώς να αποθηκεύσετε τον αισθητήρα το χειμώνα;

Αφαιρέστε τις μπαταρίες, καθαρίστε τον αισθητήρα και φυλάξτε τον σε ξηρό, κλειστό μέρος, προστατευμένο από τον παγετό. Κρατήστε τον μακριά από παιδιά.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 1867 GARDENA

Αισθητήρας υγρασίας εδάφους

Οδηγίες χρήσης

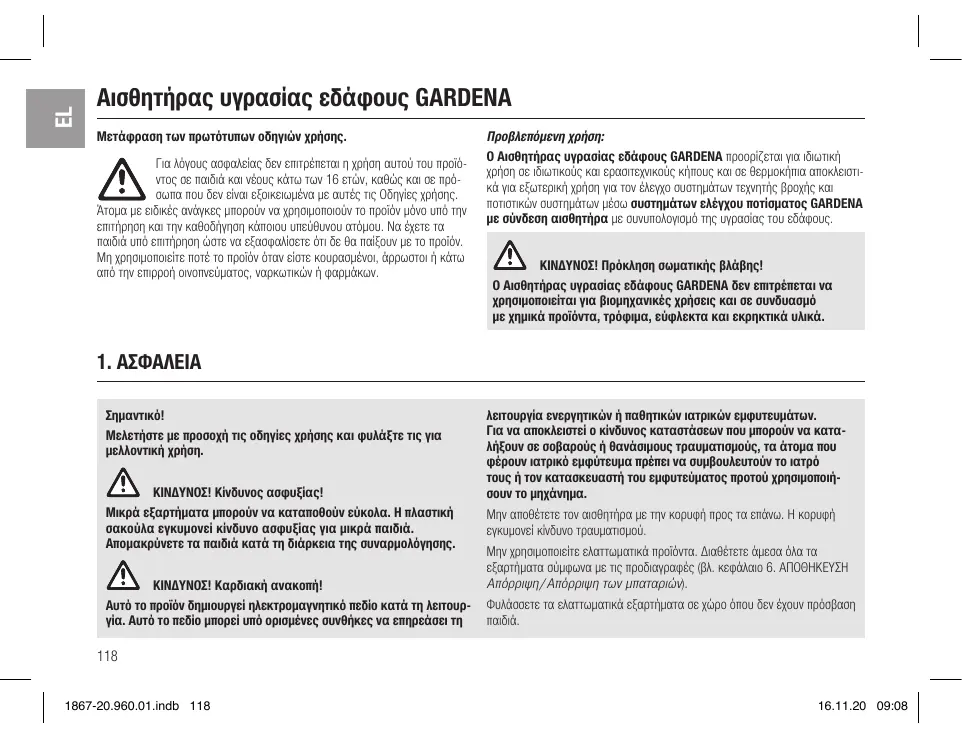

Αισθητήρας υγρασίας εδάφους GARDENA

Μετάφραση των πρωτοτύπων οδηγιών.

Το προϊόν αυτό δεν προορίζεται για χρήση από άτομα (συμπεριλαμβανομένων των παιδιών) με μειωμένη σωματική, αισθητηριακή ή διανοητική ικανότητα, ή με έλλειψη εμπειρίας και γνώσης, εκτός εάν επιβλέπονται ή έχουν λάβει οδηγίες σχετικά με τη χρήση της συσκευής από άτομο υπεύθυνο για την ασφάλειά τους. Τα παιδιά θα πρέπει να επιβλέπονται για να διασφαλιστεί ότι δεν παίζουν με τη συσκευή.

Λόγω ειδικών αναγκών, μπορούν να χρησιμοποιήσουν το προϊόν μόνο υπό την επίβλεψη και την καθοδήγηση κάποιου υπεύθυνου ατόμου. Να έχετε τα παιδιά υπό επίβλεψη για να διασφαλίσετε ότι δεν παίζουν με το προϊόν. Μην χρησιμοποιείτε ποτέ το προϊόν με ελαττωματικά ή κατεστραμμένα εξαρτήματα ή όταν είναι υπό την επήρεια αλκοόλ, ναρκωτικών ή φαρμάκων.

Προβλεπόμενη χρήση:

Ο Αισθητήρας υγρασίας εδάφους GARDENA προορίζεται για ιδιωτική χρήση σε ιδιωτικούς κήπους και οικιακούς λαχανόκηπους για εξωτερική χρήση για τον έλεγχο συστημάτων άρδευσης με βρύση και σταγόνες, σε συνδυασμό με τον αυτόματο διακόπτη ποτίσματος GARDENA και τον αισθητήρα υγρασίας εδάφους.

ΚΙΝΔΥΝΟΣ! Κίνδυνος σωματικής βλάβης!

Ο Αισθητήρας υγρασίας εδάφους GARDENA δεν επιτρέπεται να χρησιμοποιείται για βιομηχανικές χρήσεις και σε συνδυασμό με χημικά προϊόντα, τρόφιμα, εύφλεκτα και εκρηκτικά υλικά.

1. ΑΣΦΑΛΕΙΑ

Σημαντικό

Μελετήστε προσεκτικά τις οδηγίες χρήσης και φυλάξτε τις για μελλοντική χρήση.

ΚΙΝΔΥΝΟΣ! Κίνδυνος ασφυξίας!

Μικρά εξαρτήματα μπορούν να καταποθούν εύκολα. Η πλαστική σακούλα εγκυμονεί κίνδυνο ασφυξίας για τα μικρά παιδιά.

Ανοπακρύνεται παιδιά κατά τη διάρκεια της συναρμολόγησης.

ΚΙΝΔΥΝΟΣ! Καρδιακή ανακοπή!

Αυτό το προϊόν δημιουργεί ηλεκτρομαγνητικό πεδίο κατά τη λειτουργία. Αυτό το πεδίο μπορεί υπό ορισμένες συνθήκες να επηρεάσει τη

Λειτουργία ευρυντικών σε ασθενικών ιατρικών εμπλασμάτων. Για να αποκατασταθεί ο κίνδυνος καταπτώσεων που μπορούν να καταλήξουν σε θάνατο ή θανατηφόρο τραυματισμό, τα άτομα που φέρουν ιατροεμπλάσματα πρέπει να συμβουλεύονται τον ιατρό τους ή τον κατασκευαστή του εμπλάσματος πριν χρησιμοποιήσουν το πλανίνα.

3. ΘΕΣΗ ΣΕ ΛΕΙΤΟΥΡΓΙΑ

Τοποθέτηση μπαταριών [Εικ. 11/12/13/14]:

Οι μεταποιήσεις δεν περιλαμβάνονται στο παρόν έγγραφο.

Ο αισθητήρας ενεργοποιείται ή προμηθεύεται αποκλειστικά με 2 αλκαλικές μπαταρίες, τύπου LR6 (AA) (μόνο).

Ο οπτικός έλεγχος, οι μετρήσεις, και δεν αντικαθίστανται, το συνδεδεμένο έργο νοιάτορας Λειτουργεί το προηγούμενο πρόγραμμα ποιότητας.

Η διαδικασία συνεχίζεται με το μέρος 1. Ανάλογα με την εξωτερική θερμοκρασία και την οικονόμηση της μέτρησης και της απόδοσης, ενδέχεται να ποικίλει ο ιδανικός ήχος των μυαλών.

ΠΡΟΣΟΧΗ!

Απαγορεύεται η χρήση επαναφορτιζόμενων μπαταριών!

1. Αφαιρέστε το κάλυμμα ① τραβώντας το προς τα επάνω. 2. Τοποθετήστε τις μπαταρίες (2 x αλκαλικές, τύπου LR6 (AA)) ② στη θήκη μπαταριών ③.

Αφήστε το σύστημα να σταθεροποιηθεί.

Το LED ματαριών (4) σηθήκη ματαρίων (3) καται από τις ματαριές (2) αυὰβει πάδων για 3 δευτερόλεπτα.

1. Κλείστε ξανά το καπάκι ①.

Εάν το LED ματαριών (4) αναβοσβήνει κάθε 5 δευτερόλεπτα κόκκινο, ο ματαριές είναι δες και πρέπει να αντικατασταθούν.

Όταν το LED ματαριών (4) αναβοσβήνει κόκκινο, υπάρχει βλάβη (βλ. 7. ΑΝΤΙΜΕΤΩΠΙΣΗ ΖΑΜΑΤΩΝ).

Εύνοση και βίου σύνδεση [Εικ. 15]:

1. Συνδέστε το μαλδδιο υδδεας (5) με το φις (6) του αιθητήρα υγραίας εδαρούς. 2. Ευνοόδοτε το κανάδιο συνδέσεως με το σύστημα ελέγχου ποτίσματος.

Υποδείξεις:

• Περάστε το καλώδιο εκεί έξω, για να αποφύγετε τραυματισμούς και ζημιές.
• Τεπεδώστε ενδεχομένως το καλώδιο με άκιστρα GARDENA, Κωδ. 4090 (αξεσουάρ για χοτοκοπικό ρομιστ GARDENA). Τοποθετήστε το καλώδιο στο χώρο έξω από το τρύπα του για την αποφυγή ζημιών από πέτρες. Μπορείτε να αυξήσετε το μήκος του καλωδίου με το καλώδιο προέκτασης GARDENA, Κωδ. 1868 (10m) ή ενσωματωμένο μήκος 105m.

120

Επιλογή του σημείου τοποθέτησης:

Σωστό σημείο τοποθέτησης:

Ο αιοθητήρας πρέπει να τοποθετηθεί σε ένα άνω όριο νερού προστασίας ΟΤΟ ΟΝΙΟΕ ΚΤΙΕΛΟΤΙΣ ΠΟΕΣ ΚΑΙΑΤΙΚΕΣ ΣΥΝΘΗΚΕΣ (ΝΙΑΚ) ΑΚΤΙΒΟ3ΑΛΑ, ΑΝΕΜΟΣ, ΒΡΟΧΗ ΚΛΙ. Όπως και τα Ρήτα, η κατάδοση των ορίων πρέπει να εξεταστεί.

1. Σκάψτε το χώμα ① κωνικά σε βάθος τουλάχιστον 12 cm. 2. Χαλαρώστε το ακαμένο χώμα ⑦ και αφαιρέστε τις πέτρες από αυτό. 3. Υγράνετε το χώμα, εάν το χώμα ⑦ είναι στεγνό. 4. Γεμίστε το κωνικό σκάμμα με το χώμα και υγρό χώμα ⑦. 5. Τοποθετήστε τον αισθητήρα μέχρι την κάτω άκρη (επάνω άκρη στην περιφέρεια) του αισθητήρα υγρασίας εδάφους στο χώμα.

Κατά τη διάρκεια αυτής της διαδικασίας, το πάνω μέρος του αισθητήρα 9 πρέπει να είναι σε επαφή με την επιφάνεια του εδάφους, όχι κάτω από το έδαφος.

1. Πεδότε ελαφρά το χώμα (7) γύρω από τον αισθητήρα υγρασίας εδάφους (8). Ο αισθητήρας δεν πρέπει να έρχεται σε επαφή με χαλίκια στο χώμα.
2. Ποτίστε το περιβάλλον του αισθητήρα με περίπου 1 λίτρο νερό. Αυτό το υγρό μπορεί να χρειαστεί να περιέχει μερικές σταγόνες οικιακού απορρυπαντικού για να προσδιοριστεί η πραγματική υγρασία του εδάφους.

4. ΧΕΙΡΙΣΜΟΣ

Χρησιμοποιείτε τα συστήματα ελέγχου ποτίσματος GARDENA Κωδ. 1889, 1890, 1891, 1892:

Οι ανάγκες των φυτών σε νερό εξαρτώνται από πολλούς παράγοντες, όπως το είδος του φυτού, το έδαφος, η ηλικία, η ακτινοβολία, ο αέρας. Για να βρείτε το κατάλληλο σημείο ενεργοποίησης του αισθητήρα υγρασίας εδάφους, πρέπει να το παρατηρήσετε κάτω από το πότισμα για ένα χρονικό διάστημα περίπου 1-2 εβδομάδων και να το προσαρμόσετε σύμφωνα με τις ανάγκες του συστήματος ελέγχου ποτίσματος.

Που ανήκει ευπρεπώς στον ασθενή υγρασίας 5αρος:

Για μετρίως υγρά εδάφη (αργιλώδη, αμμώδη) θα πρέπει να επιλέγεται το σημείο ενεργοποίησης στο μετρίως υγρό. Για αμμώδη εδάφη θα πρέπει να επιλέγεται το σημείο ενεργοποίησης στο πολύ υγρό. Για χώμα λουλουδιών θα πρέπει να επιλέγεται το σημείο ενεργοποίησης στο μάλλον στεγνό.

Προσαρμογή βαθμού υγρασίας εδάφους:

→ Το είδος αυτό φαίνεται να είναι ίδιο με τους τύπους ενάρξεως (είδος είδους ή είδος φυτών) που έχουν τη νέα υγρή, πρόσφορη την ανάπτυξη με τη ροή απόθεσης του συστήματος εγγύς ποιότητας.

Σύνδεση σωλήνων στάγδην GARDENA Micro-Drip:

Προσκαλούμε να καταρράψετε από τον αθλητήρα και ακολούθως κατά τύπο του οργάνου GARDENA Micro-Drip, προκειμένου να τοποθετήσετε ένα σύστημα στάλαξης επάνω στον αθλητήρα μπροστά.

Αυτά τα λειτουργικά χαρακτηριστικά παρέχουν τα ακόλουθα πλεονεκτήματα για τον χρήστη, μέσω μέσω εκδόσεων λογισμικού:

1889/1285: όλες 1890: 2.0 και εγενέστερη 1891: 2.0 και εγενέστερη 1892: 32 και μεταγενέστερη

Σε μια πλαϊνή έκδοση, στους ενεργοποίησης άνω μετρημένο αίο στο εργοστάσιο, βλέπε την όμενη ονότητα.

Ενδείξεις της εκάστοτε λογικής του συστήματος είναι οι εξής:

• Μετά την επαναφορά των εργοστασιακών ρυθμίσεων, κρατώντας ταυτόχρονα πατημένα τα δύο πλήκτρα για 3 δευτερόλεπτα [Εικ. 01].

Προβολή υγρασίας εδάφους:

Την ώρα που το σύστημα έχει τάση, εμφανίζεται η τρέχουσα τιμή υγρασίας.

Εάν η προβολή υγρασίας είναι μεγαλύτερη από την τιμή που έχει οριστεί, δεν πραγματοποιείται πότισμα.

Λειτουργία με όλα τα άλλα συστήματα ελέγχου ποτίσματος GARDENA με συνδεδεμένα προϊόντα, Κωδ. 1881, 1883, 1885, 1862, 1864, 1866, 1874, 1283, 1284, 1276, και τα προϊόντα ραδιοελεγχόμενα αισθητήρα:

Το σήμα ενοποίησης είναι ρυθμισμένο από το εργοστάσιο και δεν μπορεί να απενεργοποιηθεί. -Για να έχετε πιστοποιημένο GARDENA με δική σας συνδεδεμένη συσκευή, μπορείτε να παραγγείλετε ένα σετ καλωδίων-ανταλλακτικών από την υπηρεσία της GARDENA.

Υποδείξεις λειτουργίας:

Προκειμένου να διατηρηθεί κατά το δυνατόν σταθερή υγρασία του εδάφους, θα πρέπει να τοποθετηθεί σε μικρούς κύκλους ποτίσματος και σύντομα διαστήματα ποτίσματος. Αυτό ταιριάζει ιδιαίτερα σε ποτιστικά συστήματα με μικρό αριθμό ποτίσματος < 5 λεπτών.

Η ένδειξη της υγρασίας από το χώμα μετά το πότισμα μπορεί να είναι αυξημένη. Σε αυτή την περίπτωση μπορεί να προκύψει αλκαλικότητα του ποτίσματος με βροχή ή με έλεγχο μέσω του εδάφους.

5. ΣΥΝΤΗΡΗΣΗ

Καθαρισμός/αντικατάσταση της κορυφής του αισθητήρα [Εικ. M1]:

Όταν μετράτε με τον αισθητήρα, πρέπει να καθαρίζεται/αντικαθίσταται η κορυφή του. Η τοποθέτηση της κορυφής δεν πρέπει να έρχεται σε επαφή με μέταλλο/λάδι.

→Καθαρίστε τον αισθητήρα ⑨ με καθαρό νερό.

Όταν είναι ελαττωματική η κορυφή, μπορείτε να παραγγείλετε την κορυφή αισθητήρα από το τμήμα υπηρεσιών της GARDENA.

6. ΑΠΟΘΗΚΕΥΣΗ

Οδηγίες εκτός λειτουργίας:

Το προϊόν πρέπει να φυλάσσεται έτσι ώστε να μην έχουν πρόσβαση σε αυτό.

1. Αφαιρέστε τις μπαταρίες για να το προστατέψετε (βλ. 3. ΟΔΗΓΙΕΣ ΣΕ ΛΕΙΤΟΥΡΓΙΑ). 2. Φυλάξτε τον αισθητήρα καθαρό και μακριά από τον ήλιο.

→ Ελέγξτε τη μπαταρία του αισθητήρα και αντικαταστήστε την εάν χρειάζεται. Καθαρισμός του αισθητήρα: Αποφύγετε τη χρήση χημικών απορρυπαντικών ή διαλυτών. → Καθαρίστε τον αισθητήρα με νερό και σαπούνι (μην χρησιμοποιείτε αλκοόλη).

Απόρριψη:

(σύμφωνα με την οδηγία 2012/19/ΕΕ)

Το προϊόν δεν επιτρέπεται να απορρίπτεται στα οικιακά απορρίμματα. Πρέπει να απορρίπτεται σύμφωνα με τους τοπικούς κανονισμούς και προδιαγραφές, που ισχύουν.

ΣΗΜΑΝΤΙΚΟ!

→ Διαθέστε το προϊόν μέσω των συστημάτων ανακύκλωσης της περιοχής σας.

Απόρριψη των μπαταριών:

Η διάθεση των μπαταριών στα απορρίμματα επιτρέπεται μόνο σε ειδική κατάσταση.

ΣΗΜΑΝΤΙΚΟ!

→ Απορρίψτε τις μπαταρίες με τον τοπικό σας φορέα συλλογής μπαταριών.

1. ΑΝΤΙΜΕΤΩΠΙΣΗ ΣΦΑΛΜΑΤΩΝ

Προβλημα	Antia	Δντιμετάπη
To nόntημα ευργοποείαι, napólo nou οχωμε εievalι υρό	O αἰδθητήρας δεν εievalι τοποθετημένος στήν περοχή ποτιαμοτος.	→ Tόποθετήρατον αἰδθητήρα στήν περοχή ποτιαμοτος.
	Εχετε εἰμλέξει έμειο ευργοποίηρη Φλύ υρό.	→ Εἰμλέξει το συμείον ευργοποίηρης, "πίο τεγών".
	Ελατιματικό η αλουνδέδερενο καλδύδια αἰδθητήρα.	→ Ελατιματικό το καλδύδιοι μοι αἰδθητήρα καί τις ούνδέδεις.
	Μηαταρίες Δδείες/ Δδθος τοποθετημένες/ χρησιομοιηθηκαν λδθος, ματαρίες.	→ Αντικαταρίετοτε τις ματαρίες, / Tόποθετήρετε τις ωστός/ χρησιομοιηθότε Λακαλίκες, ματαρίες.
	Υπαρείη ευκλαβεμένος αέρας στή μύτη του αἰθητήρα.	→ Εελαρείητεν το ευκλαβεμένος αέρα (βλ. 3. ΘΕZH ΣΕ ΛΕΙΤΟΥΡΙΑ Εμρυτεύουι του αἰδθητήρα).
To nόntημα δεν ευργοποείαι, napólo nou οχωμε εievalι στέγνό	O αἰδθητήρας βριακεται μέασα σε ενα βυθιαμένο σαμείου Μειοίου εύδαφους.	→ Tόποθετήρετον αἰδθητήρα στόωτο συμείο (βλ. 3. ΘΕZH ΣΕ ΛΕΙΤΟΥΡΙΑ Εμλούŋι του αἰδθητήρα.
	Εχετε εἰμλέξει έμειο ευργοποίηρη Φλύ υρό.	→ Εielαδξετοι έμειο ευργοποίηρης, "πίο υρό".
To LED μηαταρίας αναβοθήνει κόκκνο	Ο μηαταρίες του αἰδθητήρα εievalι Δδείες.	→ Αντικαταρίατηρετο TIC ματαρίες του αἰδθητήρα.
To LED μηαταρίας αναβεί κόκκνο	O αἰδθητήρας εievalι λαλτωματίκος.	→ Απεύθυνδείτε στόρβίς, TIG GARDENA.

8. ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Aioθητίρας ηυροίας εδάρους	Mòváða	Túmí (Kwδ. 1867)
Καλόδια σύνδεοης	m	5
θερμοκραίαλειτουρίαςστόν εξωτρίκό χώρο	°C	5-50
θερμοκραίαλειοθήκευούς	°C	-20-+60
Κατόλληλες προς χρήση μματαρίες		2 x αλκαλίκες μματαρίες μαγγαίνιου (Alkaline) túnοù LR6 (AA) (μινόν)
Δiάρκεία λειτουρίας τὸν μματαρίων		περ. 1 ὄτος με αλκαλίκες μματαρίες (ελαχ. 2000 mAh)

9. ΕΞΑΡΤΗΜΑΤΑ

Kαλδδι προεκταοης GARDENA (μήκος: 10 μέτρα)	Γι αύξηη του μήκους του καλδίου του αἰθητήρα μέχρι και στα 105 μέτρα.	Κωδ. 1868
Kορυρί Ασαθητήρας GARDENA με ροδέλες τούχας	Γι ηγν Ανικατάσαη Κής ελατιωματικής κορυρής αἰθητήρα.	θα τον βρείτε στο τημήμε Εξυμρετηης πελατών τής GARDENA
Αγκιστρο GARDENA	Γι στρεώητου καλδίου συνδεης, ἡ του καλδίου προεκταοής.	Κωδ. 4090
Σετ καλδδια-αντάπορες GARDENA	Γι αυστήματε ελέχου ποτιματος GARDENA με δικλωνη συνδεηη αἰθητήρα.	θα τον βρείτε στο τημήμε Εξυμρετηης πελατών τής GARDENA

10. ΣΕΡΒΙΣ / ΕΓΓΥΗΣΗ

Σέρβις:

Παρακαλούμε ειδοποιήστε μας για την αλλαγή στη διεύθυνση.

Αν ανεύρεση:

Σε περίπτωση αφοράς γενικών, διατηρήστε χρήσιμες για τα παραδείγματα υπηρεσίες.

Η GARDENA Manufacturing GmbH παρέχει για όλα τα γνήσια προϊόντα GARDENA εγγύηση 2 ετών από την ημερομηνία της πρώτης αγοράς του αγοραστή, όταν τα προϊόντα προορίζονται για οικιακή χρήση. Αυτή η εγγύηση καλύπτει τα προϊόντα που έχουν αγοραστεί στην Ευρωπαϊκή αγορά. Αυτή η εγγύηση καλύπτει τα αναγκαία ανταλλακτικά ή την επισκευή για ελαττώματα υλικού ή κατασκευής. Η παρούσα εγγύηση ισχύει για προϊόντα που έχουν αγοραστεί και χρησιμοποιούνται σύμφωνα με τις οδηγίες χρήσης. Διατηρούμε το δικαίωμα επισκευής. Αυτή η υπηρεσία ισχύει για τα προϊόντα που αναφέρονται στις παρακάτω προϋποθέσεις.

Το προϊόν χρησιμοποιήθηκε σύμφωνα με τις οδηγίες χρήσης. Δεν έχει υποστεί κακή χρήση ή ακατάλληλη μεταχείριση. Η λειτουργία έχει πραγματοποιηθεί με γνήσια ανταλλακτικά GARDENA και εξαρτήματα.

Υποβολή του πραστηρίου αγοράς.

Η παρούσα οδηγία αφορά τη συλλογή, επεξεργασία, αποθήκευση, μεταφορά και διάθεση αποβλήτων, καθώς και τα προβλεπόμενα από την ισχύουσα νομοθεσία μέτρα για την προστασία του περιβάλλοντος.

Αυτή η γεννήτρια κατασκευάζεται περίπτετα από την εταιρεία και συνεπώς συνοδεύεται με τους προαιρετικούς οδηγούς. Αλλά σε περίπτωση που κατασκευάζεται από τρίτους, π.χ., υδραυλικούς, δεν αντιστοιχούν σε αυτήν την κατασκευή. Είναι αυτονόητο ότι αυτή η γεννήτρια κατασκευή δεν εμπεριέχει μηχανικά, και υδραυλικά μέρη, ενάντια σε αυτήν την προσέγγιση/πλάνο.

Η Ελληνική Κατασκευαστική Εταιρεία Δικτύων Οικονόμου Δημόσιας Κυκλοφορίας και Τεχνικών Έργων.

Σε περίπτωση ελαττωμάτων, ο αγοραστής πρέπει να επικοινωνήσει με τον πωλητή ή με την εξουσιοδοτημένη υπηρεσία σέρβις της εταιρείας.

Αναλώσιμα:

Η ανοικτή οπή οριοθέτησης με το έλασμα TNC Ευωνύμου. Τα ελάσματα ή οι οδηγοί ή οι εσωτερικοί σωλήνες μπορούν να συνδεθούν με διαφορετικά ελάσματα από την ένωση.

1. Κάντε μια τρύπα στο έδαφος βάθους τουλάχιστον 12 cm.
2. Χαλαρώστε το χώμα και αφαιρέστε τις πέτρες.
3. Βρέξτε το χώμα, αν έχει στεγνώσει.
4. Το χαλαρωμένο και βρεγμένο χώμα ξαναγεμίστε το στην τρύπα.
5. Τοποθετήστε τον αισθητήρα στο κάτω άκρο (το κάτω άκρο στη ζώνη ρίζας) του αισθητήρα υγρασίας στο χαλαρό έδαφος. Κατά την τοποθέτηση, ο αισθητήρας πρέπει να έρχεται σε πλήρη επαφή με το υγρό χώμα από όλες τις πλευρές. Συμπιέστε το χώμα γύρω από τον αισθητήρα υγρασίας.
6. Πιέστε το χώμα γύρω από τον αισθητήρα υγρασίας με τα δάχτυλά σας. Βεβαιωθείτε ότι ο αισθητήρας είναι σταθερά τοποθετημένος και ότι δεν υπάρχουν κενά.

Σύνδεση συστημάτων μικροποτίσματος GARDENA:

Με τη χρήση συστημάτων μικροποτίσματος GARDENA μπορείτε να μετρήσετε την ποσότητα νερού που παρέχεται μέσω του αισθητήρα υγρασίας, ρυθμίζοντας τον αισθητήρα πάνω από τη μονάδα μέτρησης.

4.3 Λειτουργία

Χρήση με συστήματα ελέγχου ποτίσματος GARDENA αρ. 1889, 1890, 1891, 1892:

Η ανάγκη των φυτών για νερό εξαρτάται από πολλούς παράγοντες, όπως ο τύπος φυτού, το έδαφος, η ηλιακή ακτινοβολία και οι καιρικές συνθήκες. Για να βρείτε τη σωστή ρύθμιση του αισθητήρα υγρασίας, πρέπει να ποτίζετε για περίπου 1-2 εβδομάδες και να παρατηρείτε την κατάσταση του εδάφους.

Ρύθμιση του σημείου ενεργοποίησης του αισθητήρα υγρασίας:

Για πολύ υγρά (συμπυκνωμένα-υγρά) εδάφη, πρέπει να επιλέξετε τη μέση υγρασία. Για ξηρά εδάφη, πρέπει να επιλέξετε χαμηλή υγρασία. Για πολύ ξηρά εδάφη, πρέπει να επιλέξετε πολύ χαμηλή υγρασία.

Διόρθωση επιπέδου υγρασίας εδάφους:

→ Εάν το έδαφος φαίνεται πολύ ξηρό ή πολύ υγρό για την αντίστοιχη περίπτωση χρήσης (για γλάστρες ή για φυτά), πρέπει να διορθώσετε το επίπεδο υγρασίας μέσω του διακόπτη ή του πίνακα ελέγχου του συστήματος ποτίσματος.

Αυτή τη λειτουργία έχουν τα ακόλουθα συστήματα ελέγχου ποτίσματος, ξεκινώντας από την έκδοση:

1889/1285: όλα. 1890: 2.0 και άνω. 1891: 2.0 και άνω. 1892: 32 και άνω.

Σε παλαιότερες εκδόσεις, ο διακόπτης έχει ρυθμιστεί από το εργοστάσιο· δείτε την επόμενη ενότητα.

Ένδειξη έκδοσης συστήματος ελέγχου ποτίσματος:

• Μετά την εγκατάσταση της μπαταρίας ή
• μετά την επαναφορά στις εργοστασιακές ρυθμίσεις, κρατώντας ταυτόχρονα τα πλήκτρα για 3 δευτερόλεπτα [Εικ. 01].

• Τοποθετήστε το καλώδιο υπόγεια για να αποφύγετε ζημιές από χλοοκοπτικά και άλλα μηχανήματα. Συνιστάται η χρήση καλωδίου τύπου DARGEN για υπόγεια τοποθέτηση, αρτ. 4090 (διατίθεται ως αξεσουάρ). Για υπόγεια τοποθέτηση, συνιστάται να τοποθετήσετε το καλώδιο σε προστατευτικό σωλήνα για να αποφύγετε ζημιές.
• Το καλώδιο επέκτασης μπορεί να τοποθετηθεί υπόγεια. Καλώδιο επέκτασης αρτ. 186 (10 μέτρα).

Επιλογή σωστής θέσης εγκατάστασης:

Σωστή θέση εγκατάστασης:

Ο αισθητήρας πρέπει να τοποθετηθεί σε θέση στην περιοχή ποτίσματος, ώστε να εκτίθεται στις ίδιες κλιματικές συνθήκες (ήλιος, άνεμος, βροχή κ.λπ.) και να ανταποκρίνεται στην κατάσταση των φυτών.

Λανθασμένες θέσεις εγκατάστασης:

Μην αφήνετε το καλώδιο να τυλιχτεί γύρω από τον αισθητήρα. Υποδείξτε τα σημεία στερέωσης.

Μην τοποθετείτε τον αισθητήρα κοντά σε γραμμές υψηλής τάσης, για να αποφύγετε παρεμβολές στο σήμα.

Εγκατάσταση αισθητήρα [Εικ. 16]:

ΠΡΟΣΟΧΗ!

Ο αισθητήρας στο άκρο του αισθητήρα υγρασίας θα πρέπει να τοποθετηθεί σωστά στο έδαφος, έτσι ώστε το άκρο να έχει καλή επαφή με το έδαφος από όλες τις πλευρές. Μεταξύ του άκρου και του εδάφους δεν πρέπει να υπάρχει κενό αέρα.

1. Κάντε μια οπή με το τρυπάνι σε βάθος 12 cm.
2. Τοποθετήστε τον αισθητήρα στην οπή, έτσι ώστε να βρίσκεται στο έδαφος.
3. Γεμίστε το χώμα, αν είναι στεγνό. 4. Συμπιέστε το χώμα γύρω από τον αισθητήρα για να εξασφαλιστεί καλή επαφή.
4. Τοποθετήστε τον αισθητήρα στο κάτω μέρος της οπής (το κάτω μέρος στη ζώνη σκανδάλης) του αισθητήρα υγρασίας. Το άκρο πρέπει να έχει καλή επαφή με το υγρό έδαφος από όλες τις πλευρές.
5. Συμπιέστε λίγο το χώμα γύρω από τον αισθητήρα, ώστε ο αισθητήρας να βρίσκεται πλήρως στο έδαφος. 7. Ποτίστε καλά.
