ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ SU-WL850 SONY

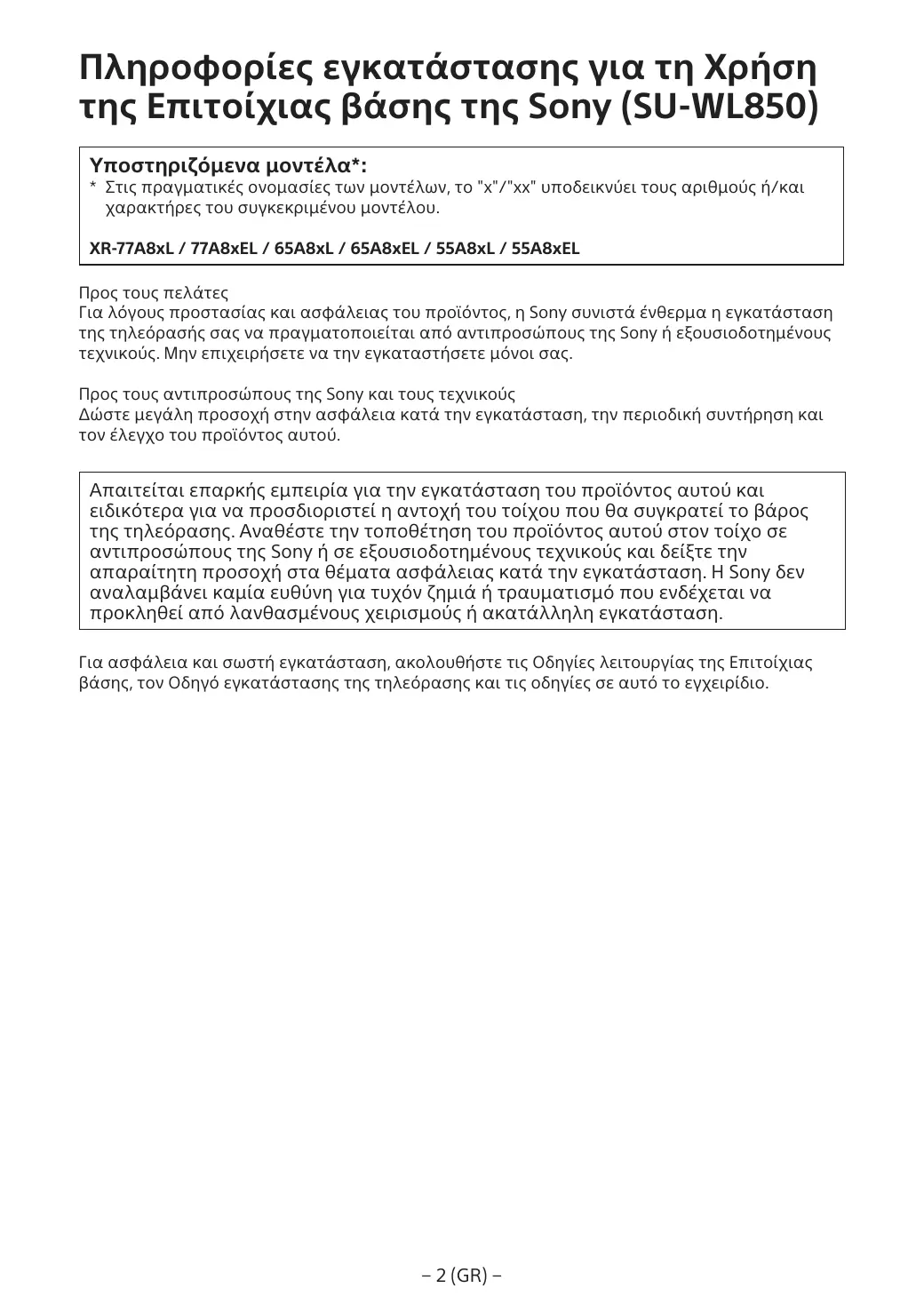

• (Ca.) − 18 (NO) − Πληροφορίες εγκατάστασης για τη Χρήση της Επιτοίχιας βάσης της Sony (SU-WL850) Υποστηριζόμενα μοντέλα*:
• Στις πραγματικές ονομασίες των μοντέλων, το "x"/"xx" υποδεικνύει τους αριθμούς ή/και χαρακτήρες του συγκεκριμένου μοντέλου. XR-77A8xL / 77A8xEL / 65A8xL / 65A8xEL / 55A8xL / 55A8xEL Προς τους πελάτες Για λόγους προστασίας και ασφάλειας του προϊόντος, η Sony συνιστά ένθερμα η εγκατάσταση της τηλεόρασής σας να πραγματοποιείται από αντιπροσώπους της Sony ή εξουσιοδοτημένους τεχνικούς. Μην επιχειρήσετε να την εγκαταστήσετε μόνοι σας. Προς τους αντιπροσώπους της Sony και τους τεχνικούς Δώστε μεγάλη προσοχή στην ασφάλεια κατά την εγκατάσταση, την περιοδική συντήρηση και τον έλεγχο του προϊόντος αυτού. Απαιτείται επαρκής εμπειρία για την εγκατάσταση του προϊόντος αυτού και ειδικότερα για να προσδιοριστεί η αντοχή του τοίχου που θα συγκρατεί το βάρος της τηλεόρασης. Αναθέστε την τοποθέτηση του προϊόντος αυτού στον τοίχο σε αντιπροσώπους της Sony ή σε εξουσιοδοτημένους τεχνικούς και δείξτε την απαραίτητη προσοχή στα θέματα ασφάλειας κατά την εγκατάσταση. Η Sony δεν αναλαμβάνει καμία ευθύνη για τυχόν ζημιά ή τραυματισμό που ενδέχεται να προκληθεί από λανθασμένους χειρισμούς ή ακατάλληλη εγκατάσταση. Για ασφάλεια και σωστή εγκατάσταση, ακολουθήστε τις Οδηγίες λειτουργίας της Επιτοίχιας βάσης, τον Οδηγό εγκατάστασης της τηλεόρασης και τις οδηγίες σε αυτό το εγχειρίδιο. − 2 (GR) − Επιτοίχια Βάση Σχετικά με την Σας ευχαριστούμε που αγοράσατε αυτό το

Προς τους πελάτες Εγκατάσταση της τηλεόρασης στον

ΠΡΟΕΙΔΟΠΟΙΗΣΗ ΑΠΑΙΤΕΙΤΑΙ ΕΓΚΑΤΑΣΤΑΣΗ ΑΠΟ ΕΙΔΙΚΟ Το προϊόν αυτό θα πρέπει να τοποθετείται μόνο από ειδικό εγκατάστασης, ο οποίος θα είναι κατάλληλα καταρτισμένος ώστε να υπολογίσει την αντοχή του τοίχου, προκειμένου να δεχθεί το βάρος της τηλεόρασης. Αν δεν στερεωθεί κατάλληλα κατά την εγκατάσταση, η τηλεόραση μπορεί να πέσει και να προκαλέσει σοβαρό τραυματισμό. Η Sony δεν φέρει καμία ευθύνη για τυχόν υλική ζημιά ή τραυματισμό που θα προκληθεί από λάθος χειρισμό ή ακατάλληλη εγκατάσταση, ή λόγω εγκατάσταση οποιουδήποτε άλλου εκτός από το καθορισμένο προϊόν. Δεν επηρεάζονται τα νόμιμα δικαιώματά σας (εάν υπάρχουν).

αντιπροσώπους της Sony Για την εγκατάσταση αυτού του προϊόντος απαιτείται επαρκής τεχνική κατάρτιση. Διαβάστε προσεκτικά το παρόν εγχειρίδιο οδηγιών, έτσι ώστε να εκτελέσετε τις εργασίες εγκατάστασης με ασφάλεια. Η Sony δεν αναλαμβάνει καμία ευθύνη για τυχόν ζημιά ή τραυματισμό που ενδέχεται να προκληθεί από λανθασμένους χειρισμούς ή ακατάλληλη εγκατάσταση. Μετά την εγκατάσταση, παραδώστε αυτό το εγχειρίδιο στον Στο παρόν εγχειρίδιο οδηγιών παρουσιάζεται ο σωστός τρόπος χειρισμού του προϊόντος, καθώς και σημαντικές προφυλάξεις, οι οποίες είναι απαραίτητες για την αποφυγή ατυχημάτων. Αποτελεί δική σας ευθύνη να διαβάσετε, να κατανοήσετε πλήρως και να ακολουθήσετε όλες τις οδηγίες που δίνονται σε αυτό το εγχειρίδιο οδηγιών. Σε αντίθετη περίπτωση, μπορεί να προκληθεί σοβαρός τραυματισμός ή υλική ζημιά και η εγγύηση να καταστεί άκυρη. Φυλάξτε το παρόν εγχειρίδιο για μελλοντική χρήση.

Συμβατά προϊόντα Αυτή η Επιτοίχια βάση έχει σχεδιαστεί για χρήση με τα καθορισμένα μοντέλα τηλεόρασης. Για τις τηλεοράσεις, ανατρέξτε στον Οδηγό αναφοράς τους, προκειμένου να επαληθεύσετε εάν μπορείτε να χρησιμοποιήσετε την Επιτοίχια βάση. Προς τους πελάτες ΠΡΟΕΙΔΟΠΟΙΗΣΗ Εάν δεν ληφθούν οι ακόλουθες προφυλάξεις, ενδέχεται να προκληθεί σοβαρός τραυματισμός ή θάνατος λόγω πυρκαγιάς, ηλεκτροπληξίας, ανατροπής ή πτώσης του προϊόντος. Φροντίστε να αναθέσετε την εγκατάσταση σε εξουσιοδοτημένους τεχνικούς και κρατήστε μακριά τα παιδιά κατά τη διάρκεια της εγκατάστασης. Εάν η Επιτοίχια βάση ή η τηλεόραση δεν εγκατασταθούν σωστά, ενδέχεται να προκληθούν τα ατυχήματα που αναφέρονται παρακάτω. Βεβαιωθείτε ότι η εγκατάσταση θα εκτελεστεί από εξουσιοδοτημένους τεχνικούς. Η τηλεόραση ενδέχεται να πέσει και να προκαλέσει σοβαρούς τραυματισμούς, όπως μώλωπες ή κατάγματα. Εάν ο τοίχος στον οποίο θα εγκαταστήσετε την Επιτοίχια βάση είναι ασταθής, ανομοιόμορφος ή δεν είναι κατακόρυφος προς το δάπεδο, ενδέχεται να προκληθεί πτώση της μονάδας με συνέπεια τραυματισμούς ή υλικές ζημιές. Ο τοίχος θα πρέπει να έχει την κατάλληλη αντοχή για να δεχθεί βάρος τουλάχιστον εξαπλάσιο από το βάρος της τηλεόρασης. (Ανατρέξτε στον Οδηγό αναφοράς της τηλεόρασής σας σχετικά με το βάρος Εάν η Επιτοίχια βάση δεν στερεωθεί σταθερά στον τοίχο, ενδέχεται να προκληθεί πτώση της μονάδας με συνέπεια τραυματισμούς ή υλικές ζημιές. Αναθέστε τη μεταφορά ή την αφαίρεση της τηλεόρασης σε εξουσιοδοτημένους Εάν η μεταφορά ή η αφαίρεση της τηλεόρασης πραγματοποιηθεί από μη εξουσιοδοτημένο προσωπικό, ενδέχεται να προκληθεί πτώση με συνέπεια τραυματισμούς ή υλικές ζημιές. Για τη μεταφορά μιας μεγάλης τηλεόρασης απαιτούνται δύο ή περισσότερα άτομα (τρία ή περισσότερα άτομα για τηλεοράσεις 189,3 cm (75 ίντσες) και άνω) (εκτός από την Αίγυπτο). Για τη μεταφορά μιας μεγάλης τηλεόρασης απαιτούνται δύο ή περισσότερα άτομα (τρία ή περισσότερα άτομα για τηλεοράσεις 75 ίντσες (189,3 cm) και άνω) (μόνο για την Αίγυπτο). Μην αφαιρείτε βίδες κλπ. μετά την τοποθέτηση της τηλεόρασης. Σε διαφορετική περίπτωση, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμούς ή υλικές ζημιές. Μην τροποποιείτε τα εξαρτήματα της Επιτοίχιας Βάσης. Σε διαφορετική περίπτωση, ενδέχεται να προκληθεί πτώση της Επιτοίχιας Βάσης με συνέπεια τραυματισμούς ή υλικές ζημιές. Μην τοποθετείτε συσκευές διαφορετικές από τις καθορισμένες. Αυτή η Επιτοίχια βάση έχει σχεδιαστεί για χρήση μόνο με το καθορισμένο προϊόν. Εάν τοποθετήσετε συσκευή διαφορετική από αυτήν που καθορίζεται, ενδέχεται να προκληθεί πτώση ή θραύση της συσκευής με συνέπεια τραυματισμούς ή υλικές

Μην τοποθετείτε στην Επιτοίχια βάση άλλα φορτία εκτός από την Μην κινείτε την τηλεόραση προς τα αριστερά/δεξιά ή προς τα πάνω/κάτω. Σε διαφορετική περίπτωση, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμούς ή υλικές ζημιές. Μην στηρίζεστε και μην κρέμεστε από την

Τα προϊόντα της Sony σχεδιάζονται με γνώμονα την ασφάλεια. Σε περίπτωση λανθασμένου χειρισμού ενδέχεται να προκληθεί σοβαρός τραυματισμός λόγω πυρκαγιάς, ηλεκτροπληξίας, ανατροπής ή πτώσης του προϊόντος. Για να αποφύγετε τέτοιου είδους ατυχήματα, βεβαιωθείτε ότι λαμβάνετε τις προφυλάξεις ασφάλειας. Μην στηρίζεστε και μην κρέμεστε από την τηλεόραση, καθώς ενδέχεται να προκληθεί πτώση της με συνέπεια σοβαρό τραυματισμό. − 3 (GR) −

Εάν δεν ληφθούν οι ακόλουθες προφυλάξεις, ενδέχεται να προκληθούν τραυματισμοί ή υλικές Προσέξτε να μην πιάσετε τα δάκτυλά σας κατά το χειρισμό της Επιτοίχιας Βάσης ή κατά την περιστροφή της τηλεόρασης. Στρέψτε την τηλεόραση αργά, προσέχοντας να μην χτυπήσετε άτομα που βρίσκονται κοντά. Φροντίστε να αποθηκεύσετε τα εξαρτήματα που δεν χρησιμοποιούνται σε ασφαλές μέρος για μελλοντική χρήση. Κρατήστε τα μακριά από παιδιά. Μην ασκείτε υπερβολική δύναμη στο προϊόν κατά τον καθαρισμό ή τις εργασίες συντήρησης. Μην ασκείτε υπερβολική δύναμη στην επάνω πλευρά της τηλεόρασης. Σε διαφορετική περίπτωση, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμούς ή υλικές ζημιές. Μην τοποθετείτε το προϊόν αυτό κοντά σε ιατρικές συσκευές. Το προϊόν αυτό (συμπεριλαμβανομένων αξεσουάρ) έχει μαγνήτη(-ες) που μπορεί να δημιουργεί(-ούν) παρεμβολές σε βηματοδότες, προγραμματιζόμενες βαλβίδες παροχέτευσης για τη θεραπεία υδροκεφάλου ή άλλες ιατρικές συσκευές. Μην τοποθετείτε το προϊόν αυτό κοντά σε άτομα που χρησιμοποιούν τέτοιου είδους ιατρικές συσκευές. Συμβουλευτείτε τον γιατρό σας, πριν χρησιμοποιήσετε το προϊόν αυτό, εφόσον χρησιμοποιείτε τέτοιου είδους ιατρική συσκευή. Φυλάσσεται μακριά από παιδιά ή άτομα που τελούν υπό επιτήρηση. Το προϊόν αυτό (συμπεριλαμβανομένων αξεσουάρ) έχει μαγνήτη(-ες). Η κατάποση μαγνήτη(-τών) ενδέχεται να προκαλέσει σοβαρή βλάβη, όπως ασφυξία ή εντερικούς τραυματισμούς. Σε περίπτωση κατάποσης μαγνητών (ή μαγνήτη), συμβουλευτείτε αμέσως έναν γιατρό. Προφυλάξεις Εγκατάσταση της Επιτοίχιας Βάσης αντιπροσώπους της Sony ΠΡΟΕΙΔΟΠΟΙΗΣΗ Οι ακόλουθες οδηγίες αφορούν μόνον τους αντιπροσώπους της Sony. Διαβάστε τις προφυλάξεις ασφάλειας που περιγράφονται παραπάνω και τηρήστε τα μέτρα ασφάλειας κατά τη διάρκεια της εγκατάστασης, της συντήρησης και του ελέγχου αυτού του

Μην εγκαθιστάτε την Επιτοίχια βάση σε επιφάνειες τοίχου όπου οι γωνίες ή οι πλευρές της τηλεόρασης θα προεξέχουν από την επιφάνεια του τοίχου. Μην εγκαθιστάτε την Επιτοίχια βάση σε επιφάνειες τοίχου, όπως κολόνες, όπου οι γωνίες ή οι πλευρές της τηλεόρασης θα προεξέχουν από την επιφάνεια του τοίχου. Εάν κάποιο άτομο ή κάποιο αντικείμενο προσκρούσει σε γωνία ή σε πλευρά της τηλεόρασης η οποία προεξέχει από την επιφάνεια του τοίχου, ενδέχεται να προκληθούν τραυματισμοί ή υλικές ζημιές. Μην τοποθετείτε την τηλεόραση επάνω ή κάτω από συσκευές κλιματισμού. Εάν η τηλεόραση παραμείνει εκτεθειμένη σε διαρροή νερού ή ρεύμα αέρα από συσκευή κλιματισμού για μεγάλο χρονικό διάστημα, ενδέχεται να προκληθεί πυρκαγιά, ηλεκτροπληξία ή δυσλειτουργία της τηλεόρασης. Εάν η τηλεόραση παραμείνει συνδεδεμένη στην Επιτοίχια βάση για μεγάλο χρονικό διάστημα, η επιφάνεια του τοίχου πίσω ή επάνω από την τηλεόραση ενδέχεται να ξεθωριάσει ή η ταπετσαρία ενδέχεται να ξεκολλήσει, ανάλογα με το υλικό κατασκευής του Εάν η Επιτοίχια βάση αφαιρεθεί αφού εγκατασταθεί στον τοίχο, θα παραμείνουν οι οπές των βιδών. Μην χρησιμοποιείτε την Επιτοίχια βάση σε σημεία που υπόκεινται σε μηχανικούς κραδασμούς. − 4 (GR) − Εγκαταστήστε την Επιτοίχια βάση σταθερά στον τοίχο, ακολουθώντας τις οδηγίες που παρέχονται στο παρόν εγχειρίδιο Σε περίπτωση μερικής ή πλήρους χαλάρωσης των βιδών, ενδέχεται να προκληθεί πτώση της Επιτοίχιας Βάσης με συνέπεια τραυματισμούς ή υλικές ζημιές. Βεβαιωθείτε ότι χρησιμοποιείτε τις κατάλληλες βίδες για το υλικό του τοίχου και εγκαταστήστε τη μονάδα με ασφάλεια χρησιμοποιώντας τέσσερις βίδες διαμέτρου 8 mm (ή άλλες ισοδύναμες). Χρησιμοποιήστε τις βίδες που παρέχονται στη συσκευασία, καθώς και τα εξαρτήματα σύμφωνα με τις οδηγίες που παρέχονται στο παρόν εγχειρίδιο οδηγιών. Εάν χρησιμοποιήσετε υποκατάστατα εξαρτήματα, ενδέχεται να προκληθεί πτώση της τηλεόρασης με τραυματισμούς ή υλικές ζημιές στην

Συναρμολογήστε σωστά τα εξαρτήματα του στηρίγματος, ακολουθώντας τη διαδικασία που περιγράφεται στο παρόν εγχειρίδιο Σε περίπτωση μερικής ή πλήρους χαλάρωσης της σύσφιξης σε κάποια από τις βίδες, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμούς ή ζημιά στην τηλεόραση. Σφίξτε τις βίδες και βεβαιωθείτε ότι έχουν τοποθετηθεί στη σωστή Σε αντίθετη περίπτωση, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμούς ή ζημιά στην

Μην υποβάλλετε την τηλεόραση σε κραδασμούς κατά την τοποθέτηση της. Σε διαφορετική περίπτωση, ενδέχεται να προκληθεί πτώση και θραύση της τηλεόρασης. Επίσης, υπάρχει πιθανότητα τραυματισμού. Αποφύγετε την άσκηση πιέσεων στο καλώδιο τροφοδοσίας ή στο καλώδιο σύνδεσης. Εάν το καλώδιο τροφοδοσίας ή το καλώδιο σύνδεσης συμπιέζεται ανάμεσα στην συσκευή και στον τοίχο ή λυγίσει ή στρεβλωθεί λόγω άσκησης πίεσης, υπάρχει κίνδυνος έκθεσης των εσωτερικών αγωγών των καλωδίων με συνέπεια βραχυκύκλωμα ή διακοπή ηλεκτρικού ρεύματος. Αυτό ενδέχεται να προκαλέσει πυρκαγιά ή ηλεκτροπληξία. Οι βίδες που απαιτούνται για τη στερέωση της Επιτοίχιας Βάσης στον τοίχο δεν παρέχονται. Κατά την τοποθέτηση της Επιτοίχιας βάσης, χρησιμοποιήστε βίδες οι οποίες είναι κατάλληλες για το υλικό κατασκευής και τη δομή του τοίχου. Τοποθετήστε την τηλεόραση σε τοίχο ο οποίος είναι κατακόρυφος προς το δάπεδο και επίπεδος. Σε διαφορετική περίπτωση, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμούς. Αφού τοποθετήσετε σωστά την τηλεόραση, ασφαλίστε κατάλληλα τα καλώδια. Εάν άτομα ή αντικείμενα μπερδευτούν στα καλώδια, ενδέχεται να προκληθούν τραυματισμοί ή ζημιά στην τηλεόραση.

− 5 (GR) − Πριν ξεκινήσετε ˎˎΟι εικόνες της τηλεόρασης που εμφανίζονται σε αυτό το εγχειρίδιο είναι παραδείγματα που χρησιμοποιούνται για την παροχή σαφών επεξηγήσεων για τις λειτουργίες. Για αυτόν τον λόγο, οι εικόνες ενδέχεται να εμφανίζονται διαφορετικές από την πραγματική σας

Από τι υλικό είναι κατασκευασμένος ο τοίχος σας; Αρχικά ελέγξτε τον τύπο του τοίχου για την εγκατάσταση της τηλεόρασης. Γυψοσανίδα με καρφιά Συμπαγές τσιμέντο ή τσιμεντόλιθοι Προφυλάξεις ˎˎΜέγιστο πάχος γυψοσανίδας: 16 mm. ˎˎΒεβαιωθείτε ότι το μέγεθος του εσωτερικού ξύλινου καρφιού είναι 51 mm × 102 mm τουλάχιστον για τα κοινά ή 38 mm × 89 mm για τα καρφιά ονομαστικών διαστάσεων. ˎˎΔιατηρήστε οριζόντια απόσταση 406 mm τουλάχιστον μεταξύ των συνδέσμων. Προφυλάξεις ˎˎΤοποθετήστε την Επιτοίχια Βάση απευθείας στον τοίχο από συμπαγές ˎˎΒεβαιωθείτε ότι το πάχος του τοίχου από συμπαγές μπετόν είναι 203 mm τουλάχιστον. ˎˎΒεβαιωθείτε ότι το μέγεθος κάθε τσιμεντόλιθου είναι 203 mm × 203 mm × 406 mm τουλάχιστον. Έλεγχος των εξαρτημάτων Παρέχονται με το μοντέλο SU-WL850 ˎˎΕλέγξτε ότι περιλαμβάνονται όλα τα εξαρτήματα. WM1 (×1) WM2 (×1) M6 (×4) WT1 (×6) Παρέχονται με την τηλεόραση Εξάρτημα Επιτοίχιας Βάσης VS (×4)*

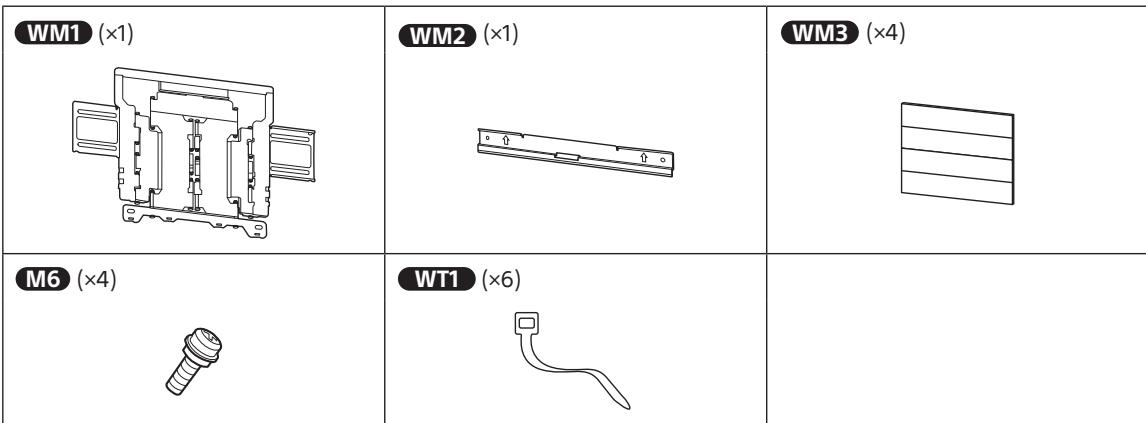

• Μόνο για περιορισμένες περιοχές/χώρες/μοντέλα. − 6 (GR) − WM3 (×4) Προετοιμασία για τοποθέτηση ˎˎΝα έχετε κοντά σας τον Οδηγό αναφοράς και τον Οδηγό εγκατάστασης της τηλεόρασης πριν από την εγκατάσταση. ˎˎΕπαληθεύστε τη θέση τοποθέτησης της τηλεόρασης. ˎˎΠροετοιμάστε τέσσερις βίδες διαμέτρου 8 mm και τέσσερις κατάλληλες ροδέλες (δεν παρέχονται). Επιλέξτε βίδες που είναι κατάλληλες για το υλικό κατασκευής του τοίχου. ˎˎΠροετοιμάστε τα ακόλουθα εργαλεία:

(×4) (×4) (×4) 8 mm × 60 mm *1 Μόνο για γυψοσανίδες με καρφιά *2 Μόνο για συμπαγές τσιμέντο ή τσιμεντόλιθους *3 Ανάλογα τα μοντέλα *4 Να είστε προσεκτικοί όταν επιλέγετε βίδες και ροδέλες

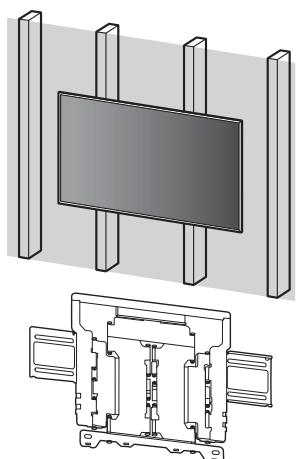

− 7 (GR) − Σύνδεση της Επιτοίχιας Βάσης στην γυψοσανίδα με καρφιά

Ευθυγραμμίστε το τμήμα WM1 στον τοίχο και σχεδιάστε τέσσερα σημάδια τα οποία θα ευθυγραμμίζονται με τα

WM1 WM1 Εγκατάσταση της Επιτοίχιας Βάσης στον τοίχο

ˎˎΧρησιμοποιήστε αλφάδι για να ελέγξετε εάν το WM1 είναι οριζόντιο. Καθορίστε τη θέση τοποθέτησης. Βεβαιωθείτε ότι στον τοίχο υπάρχει αρκετός χώρος για την τηλεόραση και ότι ο τοίχος μπορεί να στηρίξει βάρος τουλάχιστον έξι φορές μεγαλύτερο από αυτό της τηλεόρασης.

• Ανατρέξτε στην ενότητα "Μέτρηση για τοποθέτηση Επιτοίχιας Βάσης στον τοίχο" στη σελίδα 20.
• Ανατρέξτε στον Οδηγό αναφοράς της τηλεόρασής σας για πληροφορίες σχετικά με το βάρος της.

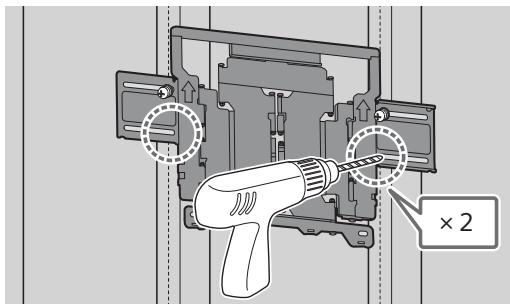

Ανοίξτε τις επάνω οπές οδηγούς στα σημάδια. Βεβαιωθείτε ότι η θέση στον τοίχο για τις τρύπες είναι αρκετά δυνατή για να αντέχει τουλάχιστον έξι φορές το βάρος της τηλεόρασης. 5,5 mm

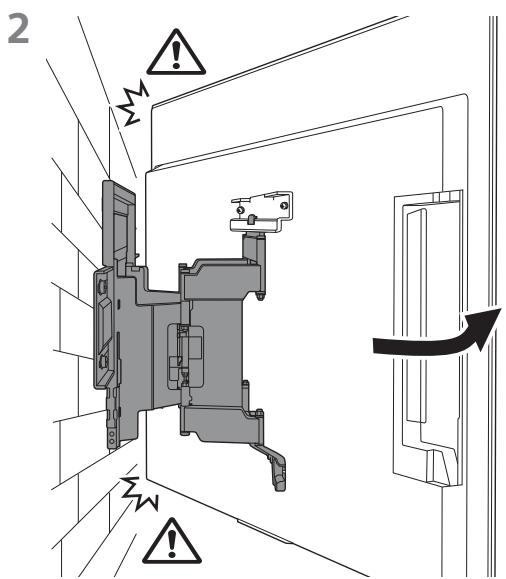

ˎˎΌταν η τηλεόραση είναι εγκατεστημένη στον τοίχο, το ανώτερο τμήμα της τηλεόρασης γέρνει ελαφρώς μπροστά. ˎˎΣυνιστάται να ελέγξετε τη θέση της τηλεόρασης στο περιβάλλον τηλεθέασης. − 8 (GR) − 75 mm

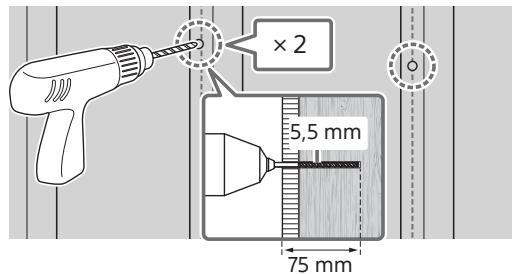

ˎˎΟι οπές οδηγοί θα πρέπει να ανοιχθούν σε βάθος 75 mm, με χρήση τρυπανιού διαμέτρου 5,5 mm.

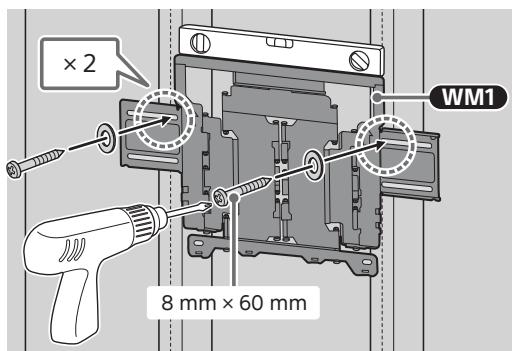

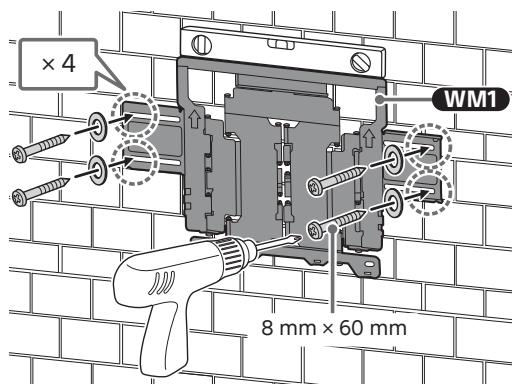

Τοποθετήστε το τμήμα WM1 στον τοίχο χρησιμοποιώντας κατάλληλες βίδες (δεν παρέχονται) και ροδέλες (δεν παρέχονται).

ˎˎΧρησιμοποιήστε αλφάδι για να ελέγξετε εάν το WM1 είναι οριζόντιο.

Τραβήξτε τον βραχίονα της βάσης μέχρι τέρμα.

ˎˎΧρησιμοποιήστε αλφάδι για να ελέγξετε εάν το WM1 είναι οριζόντιο.

ˎˎΜη σφίγγετε υπερβολικά την ξυλόβιδα 8 mm × 60 mm. Το υπερβολικό σφίξιμο μπορεί να μειώσει τη δύναμη συγκράτησης της ξυλόβιδας 8 mm × 60 mm.

Προετοιμασία για την τοποθέτηση της τηλεόρασης ˎˎΑποθηκεύστε τις βίδες που αφαιρέσατε και τα μη χρησιμοποιημένα εξαρτήματα σε ένα ασφαλές σημείο και φυλάξτε τα μακριά από παιδιά. Ανοίξτε τις κάτω οπές οδηγούς στα σημάδια. (Ανατρέξτε στο βήμα 4 για οδηγίες σχετικά με τη διάνοιξη των οπών.) Εγκατάσταση της τηλεόρασης στο τοίχο από το χαρτόνι*

• Μόνο για περιορισμένες περιοχές/χώρες/

Τοποθετήστε τις κατάλληλες βίδες και ροδέλες στις οπές. WM1

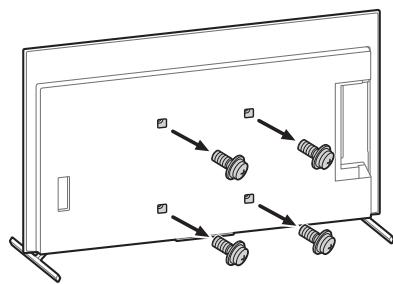

− 9 (GR) − Αφαιρέστε τις βίδες από το πίσω μέρος της τηλεόρασης.

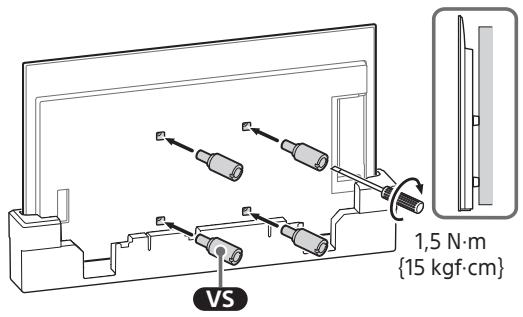

Συνδέστε το Εξάρτημα Επιτοίχιας Βάσης VS (παρέχεται με την τηλεόραση) στο πίσω μέρος της τηλεόρασης (για να είναι παράλληλα με τον τοίχο). Εγκατάσταση της τηλεόρασης στο τοίχο από Βάση επιτραπέζιας τοποθέτησης

Αφαιρέστε το κάλυμμα ακροδεκτών.

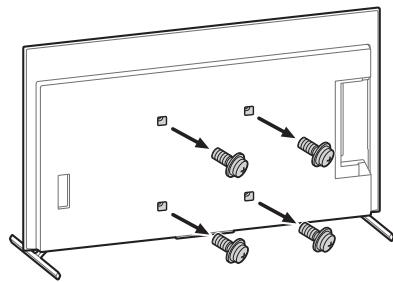

Αφαιρέστε τις βίδες από το πίσω μέρος της τηλεόρασης.

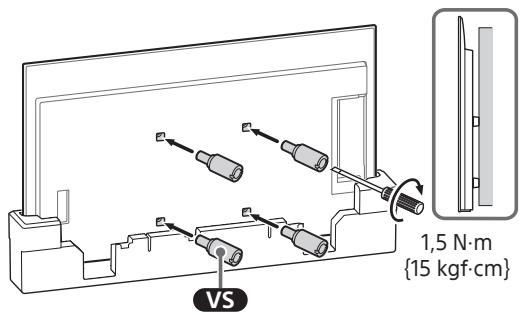

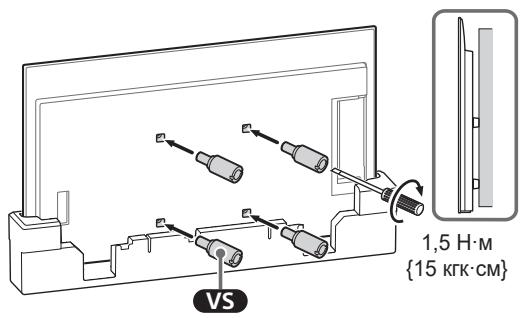

Συνδέστε το Εξάρτημα Επιτοίχιας Βάσης VS (παρέχεται με την τηλεόραση) στο πίσω μέρος της τηλεόρασης (για να είναι παράλληλα με τον τοίχο). 1,5 N·m {15 kgf·cm}

ˎˎΦροντίστε να σφίξετε το Εξάρτημα Επιτοίχιας Βάσης VS κατά τη σύνδεση στην τηλεόραση. Χρησιμοποιήστε μόνο ίσιο κατσαβίδι για την εγκατάσταση του Εξαρτήματος Επιτοίχιας Βάσης VS . Η χρήση άλλου εργαλείου μπορεί να προκαλέσει υπερβολικό σφίξιμο του Εξαρτήματος Επιτοίχιας Βάσης VS και να προκληθεί ζημιά στην

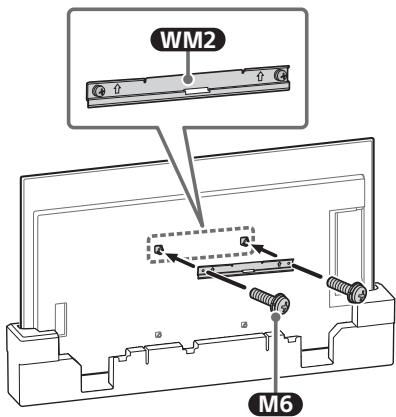

Τοποθετήστε το τμήμα WM2 στην τηλεόραση χρησιμοποιώντας τις βίδες M6 . WM2

ˎˎΦροντίστε να σφίξετε το Εξάρτημα Επιτοίχιας Βάσης VS κατά τη σύνδεση στην τηλεόραση. Χρησιμοποιήστε μόνο ίσιο κατσαβίδι για την εγκατάσταση του Εξαρτήματος Επιτοίχιας Βάσης VS . Η χρήση άλλου εργαλείου μπορεί να προκαλέσει υπερβολικό σφίξιμο του Εξαρτήματος Επιτοίχιας Βάσης VS και να προκληθεί ζημιά στην

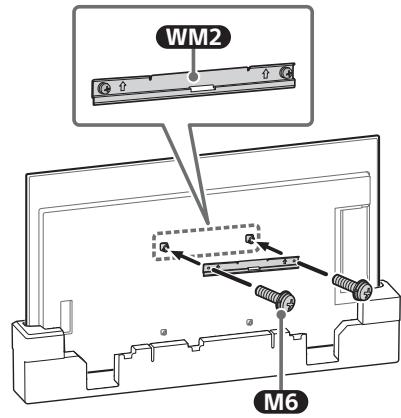

Τοποθετήστε το τμήμα WM2 στην τηλεόραση χρησιμοποιώντας τις βίδες M6 . ˎˎΓια την αφαίρεση της Βάσης επιτραπέζιας τοποθέτησης απαιτούνται τρία ή περισσότερα ˎˎΠροσέξτε να μην ασκήσετε υπερβολική δύναμη κατά την αφαίρεση της Βάσης επιτραπέζιας τοποθέτησης από την τηλεόραση καθώς μπορεί να προκληθεί πτώση της τηλεόρασης και, κατά συνέπεια, τραυματισμός ή ζημιά στην ˎˎΠροσέχετε κατά τον χειρισμό της Βάσης επιτραπέζιας τοποθέτησης για την αποφυγή πρόκληση ζημιάς στην τηλεόραση. ˎˎΠροσέχετε όταν σηκώνετε την τηλεόραση καθώς, επειδή έχει αφαιρεθεί η Βάση επιτραπέζιας τοποθέτησης, η Βάση μπορεί να πέσει και να προκληθεί τραυματισμός. ˎˎΠροσέχετε όταν αφαιρείτε τη Βάση επιτραπέζιας τοποθέτησης από την τηλεόραση ώστε να μην πέσει και προκαλέσει ζημιά στην επιφάνεια όπου στέκεται η τηλεόραση. WM2

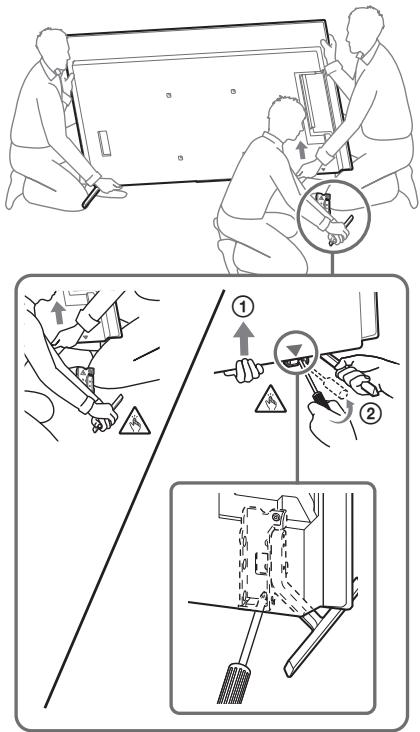

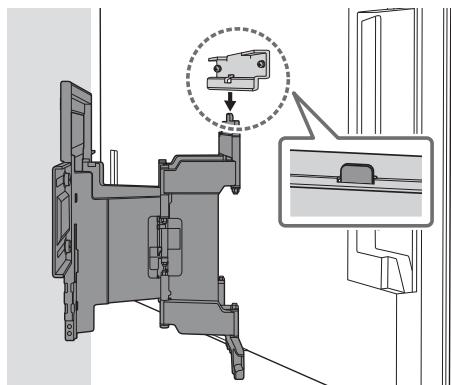

Αφαιρέστε τη Βάση επιτραπέζιας τοποθέτησης από την τηλεόραση. Τοποθέτηση της τηλεόρασης

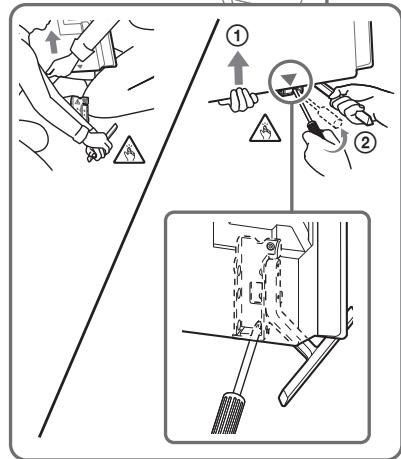

ˎˎΑφαιρέστε μία-μία τις πλευρές της βάσης επιτραπέζιας τοποθέτησης. Κρατήστε σταθερά και με ασφάλεια τη βάση επιτραπέζιας τοποθέτησης και με τα δύο χέρια ενώ κάποιοι άλλοι ανασηκώνουν την τηλεόραση.

ˎˎΕπαναλάβετε το προηγούμενο βήμα και αφαιρέστε την άλλη πλευρά της βάσης επιτραπέζιας τοποθέτησης. − 11 (GR) −

Βιδώστε την αριστερή και τη δεξιά πλευρά της Επιτοίχιας Βάσης χρησιμοποιώντας το M6 και συνδέστε το WM3 .

ˎˎΜην τοποθετείτε το WM3 στις ετικέτες.

WM3 Όταν μετακινείτε την τηλεόραση, να την κρατάτε καλά από κάτω.

ˎˎΗ τηλεόραση ενδέχεται να μην κινείται κοντά στον τοίχο ανάλογα με τον τύπο και τον αριθμό των συνδεδεμένων καλωδίων. Αυτό δεν είναι δυσλειτουργία. − 12 (GR) −

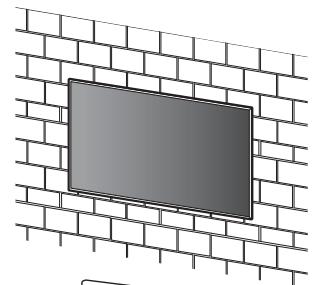

Άλλες πληροφορίες Κατά την αφαίρεση της τηλεόρασης, ακολουθήστε τα βήματα της διαδικασίας τοποθέτησης με την αντίστροφη σειρά. ΠΡΟΕΙΔΟΠΟΙΗΣΗ ˎˎΓια τη μεταφορά μιας μεγάλης τηλεόρασης απαιτούνται δύο ή περισσότερα άτομα (τρία ή περισσότερα άτομα για τηλεοράσεις 189,3 cm (75 ίντσες) και άνω) (εκτός από την Αίγυπτο). Για τη μεταφορά μιας μεγάλης τηλεόρασης απαιτούνται δύο ή περισσότερα άτομα (τρία ή περισσότερα άτομα για τηλεοράσεις 75 ίντσες (189,3 cm) και άνω) (μόνο για την Αίγυπτο). ΠΡΟΕΙΔΟΠΟΙΗΣΗ ˎˎΓια τη μεταφορά μιας μεγάλης τηλεόρασης απαιτούνται δύο ή περισσότερα άτομα (τρία ή περισσότερα άτομα για τηλεοράσεις 189,3 cm (75 ίντσες) και άνω) (εκτός από την Αίγυπτο). Για τη μεταφορά μιας μεγάλης τηλεόρασης απαιτούνται δύο ή περισσότερα άτομα (τρία ή περισσότερα άτομα για τηλεοράσεις 75 ίντσες (189,3 cm) και άνω) (μόνο για την Αίγυπτο). Τοποθέτηση της Επιτοίχιας Βάσης στο συμπαγές τσιμέντο ή τους τσιμεντόλιθους Επαλήθευση της ολοκλήρωσης των εργασιών τοποθέτησης Ελέγξτε τα παρακάτω σημεία. ˎˎΤο σχοινί και το καλώδιο δεν έχουν στρεβλωθεί ή συμπιεστεί. WM1 Εγκατάσταση της Επιτοίχιας Βάσης στον τοίχο

ΠΡΟΕΙΔΟΠΟΙΗΣΗ ˎˎΗ λανθασμένη τοποθέτηση του καλωδίου τροφοδοσίας κλπ. μπορεί να προκαλέσει πυρκαγιά ή ηλεκτροπληξία λόγω βραχυκυκλώματος. Για λόγους ασφάλειας, βεβαιωθείτε ότι έχουν ολοκληρωθεί οι εργασίες τοποθέτησης. − 13 (GR) − Καθορίστε τη θέση τοποθέτησης. Βεβαιωθείτε ότι στον τοίχο υπάρχει αρκετός χώρος για την τηλεόραση και ότι ο τοίχος μπορεί να στηρίξει βάρος τουλάχιστον έξι φορές μεγαλύτερο από αυτό της τηλεόρασης.

• Ανατρέξτε στην ενότητα "Μέτρηση για τοποθέτηση Επιτοίχιας Βάσης στον τοίχο" στη σελίδα 20.
• Ανατρέξτε στον Οδηγό αναφοράς της τηλεόρασής σας για πληροφορίες σχετικά με το βάρος της.

ˎˎΌταν η τηλεόραση είναι εγκατεστημένη στον τοίχο, το ανώτερο τμήμα της τηλεόρασης γέρνει ελαφρώς μπροστά. ˎˎΣυνιστάται να ελέγξετε τη θέση της τηλεόρασης στο περιβάλλον τηλεθέασης. ˎˎΟι οπές οδηγοί θα πρέπει να ανοιχθούν σε βάθος 75 mm, με χρήση τρυπανιού διαμέτρου 10 mm.

Ευθυγραμμίστε το τμήμα στον τοίχο και σχεδιάστε τέσσερα σημάδια. WM1 Τοποθετήστε το τμήμα WM1 στον τοίχο χρησιμοποιώντας κατάλληλες βίδες (δεν παρέχονται) και ροδέλες (δεν παρέχονται).

ˎˎΧρησιμοποιήστε αλφάδι για να ελέγξετε εάν το WM1 είναι οριζόντιο.

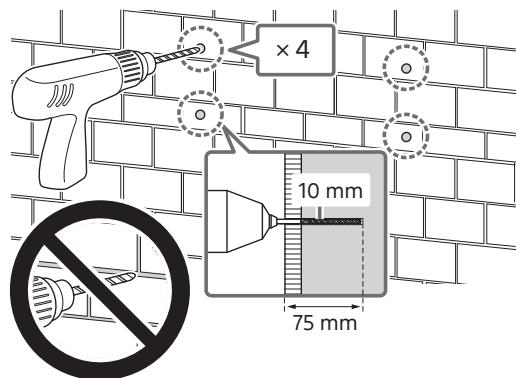

Ανοίξτε τρύπες οδηγούς επάνω στα σημάδια.

Βεβαιωθείτε ότι η θέση στον τοίχο για τις τρύπες είναι αρκετά δυνατή για να αντέχει τουλάχιστον έξι φορές το βάρος της τηλεόρασης.

ˎˎΧρησιμοποιήστε αλφάδι για να ελέγξετε εάν το WM1 είναι οριζόντιο. ˎˎΜη σφίγγετε υπερβολικά την ξυλόβιδα 8 mm × 60 mm. Το υπερβολικό σφίξιμο μπορεί να μειώσει τη δύναμη συγκράτησης της ξυλόβιδας 8 mm × 60 mm.

10 mm 75 mm − 14 (GR) − Τραβήξτε τον βραχίονα της βάσης μέχρι τέρμα.

Προετοιμασία για την τοποθέτηση της τηλεόρασης ˎˎΦροντίστε να σφίξετε το Εξάρτημα Επιτοίχιας Βάσης VS κατά τη σύνδεση στην τηλεόραση. Χρησιμοποιήστε μόνο ίσιο κατσαβίδι για την εγκατάσταση του Εξαρτήματος Επιτοίχιας Βάσης VS . Η χρήση άλλου εργαλείου μπορεί να προκαλέσει υπερβολικό σφίξιμο του Εξαρτήματος Επιτοίχιας Βάσης VS και να προκληθεί ζημιά στην

ˎˎΑποθηκεύστε τις βίδες που αφαιρέσατε και τα μη χρησιμοποιημένα εξαρτήματα σε ένα ασφαλές σημείο και φυλάξτε τα μακριά από παιδιά.

Τοποθετήστε το τμήμα WM2 στην τηλεόραση χρησιμοποιώντας τις βίδες M6 . WM2 Εγκατάσταση της τηλεόρασης στο τοίχο από το χαρτόνι*

• Μόνο για περιορισμένες περιοχές/χώρες/

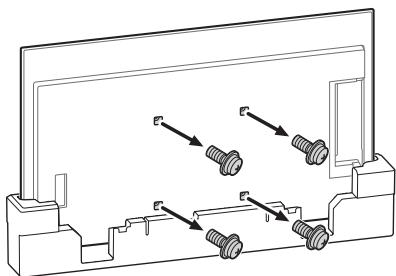

Αφαιρέστε τις βίδες από το πίσω μέρος της τηλεόρασης.

Εγκατάσταση της τηλεόρασης στο τοίχο από Βάση επιτραπέζιας τοποθέτησης

Αφαιρέστε το κάλυμμα ακροδεκτών. Συνδέστε το Εξάρτημα Επιτοίχιας Βάσης VS (παρέχεται με την τηλεόραση) στο πίσω μέρος της τηλεόρασης (για να είναι παράλληλα με τον τοίχο).

− 15 (GR) − Αφαιρέστε τις βίδες από το πίσω μέρος της τηλεόρασης.

Συνδέστε το Εξάρτημα Επιτοίχιας Βάσης VS (παρέχεται με την τηλεόραση) στο πίσω μέρος της τηλεόρασης (για να είναι παράλληλα με τον τοίχο).

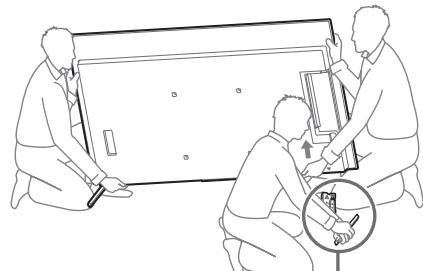

Αφαιρέστε τη Βάση επιτραπέζιας τοποθέτησης από την τηλεόραση. ˎˎΑφαιρέστε μία-μία τις πλευρές της βάσης επιτραπέζιας τοποθέτησης. Κρατήστε σταθερά και με ασφάλεια τη βάση επιτραπέζιας τοποθέτησης και με τα δύο χέρια ενώ κάποιοι άλλοι ανασηκώνουν την τηλεόραση. 1,5 N·m {15 kgf·cm}

ˎˎΦροντίστε να σφίξετε το Εξάρτημα Επιτοίχιας Βάσης VS κατά τη σύνδεση στην τηλεόραση. Χρησιμοποιήστε μόνο ίσιο κατσαβίδι για την εγκατάσταση του Εξαρτήματος Επιτοίχιας Βάσης VS . Η χρήση άλλου εργαλείου μπορεί να προκαλέσει υπερβολικό σφίξιμο του Εξαρτήματος Επιτοίχιας Βάσης VS και να προκληθεί ζημιά στην

Τοποθετήστε το τμήμα WM2 στην τηλεόραση χρησιμοποιώντας τις βίδες M6 . WM2 ˎˎΕπαναλάβετε το προηγούμενο βήμα και αφαιρέστε την άλλη πλευρά της βάσης επιτραπέζιας τοποθέτησης. ˎˎΓια την αφαίρεση της Βάσης επιτραπέζιας τοποθέτησης απαιτούνται τρία ή περισσότερα ˎˎΠροσέξτε να μην ασκήσετε υπερβολική δύναμη κατά την αφαίρεση της Βάσης επιτραπέζιας τοποθέτησης από την τηλεόραση καθώς μπορεί να προκληθεί πτώση της τηλεόρασης και, κατά συνέπεια, τραυματισμός ή ζημιά στην ˎˎΠροσέχετε κατά τον χειρισμό της Βάσης επιτραπέζιας τοποθέτησης για την αποφυγή πρόκληση ζημιάς στην τηλεόραση. ˎˎΠροσέχετε όταν σηκώνετε την τηλεόραση καθώς, επειδή έχει αφαιρεθεί η Βάση επιτραπέζιας τοποθέτησης, η Βάση μπορεί να πέσει και να προκληθεί τραυματισμός. ˎˎΠροσέχετε όταν αφαιρείτε τη Βάση επιτραπέζιας τοποθέτησης από την τηλεόραση ώστε να μην πέσει και προκαλέσει ζημιά στην επιφάνεια όπου στέκεται η τηλεόραση.

− 16 (GR) − Τοποθέτηση της τηλεόρασης

Βιδώστε την αριστερή και τη δεξιά πλευρά της Επιτοίχιας Βάσης χρησιμοποιώντας το M6 και συνδέστε το WM3 . ˎˎΜην τοποθετείτε το WM3 στις ετικέτες.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ ˎˎΓια τη μεταφορά μιας μεγάλης τηλεόρασης απαιτούνται δύο ή περισσότερα άτομα (τρία ή περισσότερα άτομα για τηλεοράσεις 189,3 cm (75 ίντσες) και άνω) (εκτός από την Αίγυπτο). Για τη μεταφορά μιας μεγάλης τηλεόρασης απαιτούνται δύο ή περισσότερα άτομα (τρία ή περισσότερα άτομα για τηλεοράσεις 75 ίντσες (189,3 cm) και άνω) (μόνο για την Αίγυπτο). Όταν μετακινείτε την τηλεόραση, να την κρατάτε καλά από κάτω. Επαλήθευση της ολοκλήρωσης των εργασιών τοποθέτησης Ελέγξτε τα παρακάτω σημεία. ˎˎΤο σχοινί και το καλώδιο δεν έχουν στρεβλωθεί ή συμπιεστεί. ˎˎΗ τηλεόραση ενδέχεται να μην κινείται κοντά στον τοίχο ανάλογα με τον τύπο και τον αριθμό των συνδεδεμένων καλωδίων. Αυτό δεν είναι δυσλειτουργία.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ ˎˎΗ λανθασμένη τοποθέτηση του καλωδίου τροφοδοσίας κλπ. μπορεί να προκαλέσει πυρκαγιά ή ηλεκτροπληξία λόγω βραχυκυκλώματος. Για λόγους ασφάλειας, βεβαιωθείτε ότι έχουν ολοκληρωθεί οι εργασίες τοποθέτησης. Άλλες πληροφορίες Κατά την αφαίρεση της τηλεόρασης, ακολουθήστε τα βήματα της διαδικασίας τοποθέτησης με την αντίστροφη σειρά. ΠΡΟΕΙΔΟΠΟΙΗΣΗ ˎˎΓια τη μεταφορά μιας μεγάλης τηλεόρασης απαιτούνται δύο ή περισσότερα άτομα (τρία ή περισσότερα άτομα για τηλεοράσεις 189,3 cm (75 ίντσες) και άνω) (εκτός από την Αίγυπτο). Για τη μεταφορά μιας μεγάλης τηλεόρασης απαιτούνται δύο ή περισσότερα άτομα (τρία ή περισσότερα άτομα για τηλεοράσεις 75 ίντσες (189,3 cm) και άνω) (μόνο για την Αίγυπτο). − 18 (GR) − Τεχνικά χαρακτηριστικά WM1

Διαστάσεις: (Περίπου) [mm] a : 354 b : 116 c : 77 d : 563 e : 533 f : 370 g : 368 h : 350 i : 11 Βάρος (μόνο για τη βάση): (Περίπου) [kg] 3,0 Ο σχεδιασμός και τα τεχνικά χαρακτηριστικά υπόκεινται σε αλλαγή χωρίς προειδοποίηση.

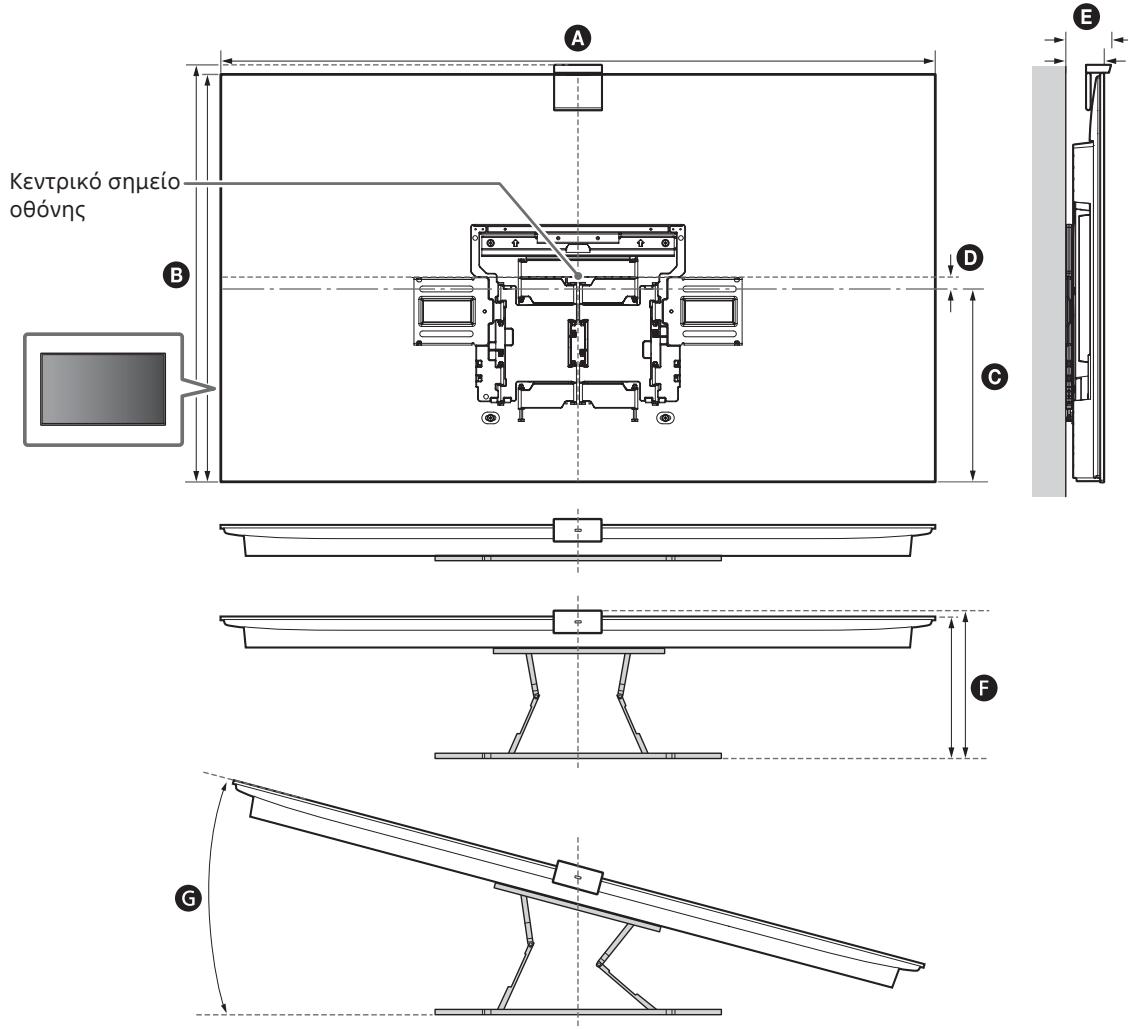

Μέτρηση για τοποθέτηση Επιτοίχιας Βάσης στον τοίχο Οι τιμές του πίνακα ενδέχεται να διαφέρουν ελαφρώς ανάλογα με την εγκατάσταση. Κεντρικό σημείο

Όνομα μοντέλου XR-77A8xEL

• (Περίπου) Χωρίς κάμερα (mm)
