Type de produit	Support de fixation murale pour téléviseur
Marque	Sony
Modèle	SU-WL850
Poids du support	Environ 3,0 kg (base seule)
Dimensions (support)	a : 354 mm, b : 116 mm, c : 77 mm, d : 563 mm, e : 533 mm, f : 370 mm, g : 368 mm, h : 350 mm, i : 11 mm
Matériaux	Métal (acier probablement)
Couleur	Noir (non spécifié, estimation courante)
Compatibilité	Téléviseurs Sony des séries XR-77/65/55A8xL et A8xEL
Fixation murale	Pour cloisons sèches avec montants ou béton plein/bloc de béton
Vis fournies	Non, vis de 8 mm de diamètre adaptées au mur à acheter séparément
Pièces fournies	WM1 (x1), WM2 (x1), WM3 (x4), M6 (x4), WT1 (x6)
Angle d'inclinaison (avec caméra)	Environ 15° à 19° selon le modèle
Angle d'inclinaison (sans caméra)	Environ 15° à 19° selon le modèle
Distance au mur (avec caméra)	Environ 269 mm à 281 mm selon le modèle
Distance au mur (sans caméra)	Environ 269 mm à 281 mm selon le modèle
Installation	Doit être effectuée par un installateur professionnel agréé
Sécurité	Mur doit supporter au moins 6 fois le poids du téléviseur ; ne pas dépasser la charge maximale
Entretien	Nettoyer avec un chiffon doux, éviter les produits abrasifs ; ne pas appliquer de force excessive
Réparabilité	Aucune pièce détachable fournie ; contacter un installateur agréé pour toute réparation
Garantie	Consulter les conditions générales de Sony

FOIRE AUX QUESTIONS - SU-WL850 SONY

Quels téléviseurs sont compatibles avec le support mural Sony SU-WL850 ?

Le support est conçu pour les téléviseurs Sony des séries suivantes : XR-77A8xL / 77A8xEL, XR-65A8xL / 65A8xEL, XR-55A8xL / 55A8xEL (le x/xx représente des caractères spécifiques au modèle).

Puis-je installer ce support moi-même ?

Non, Sony recommande vivement de faire appel à un installateur professionnel agréé. Une installation incorrecte peut entraîner la chute du téléviseur et causer des blessures graves.

Quel est le poids maximal supporté par le support ?

Le mur doit pouvoir supporter un poids d'au moins six fois celui du téléviseur. Reportez-vous au Guide de référence du téléviseur pour connaître son poids exact.

Le support permet-il d'incliner ou de faire pivoter le téléviseur ?

Oui, le support permet une inclinaison vers l'avant. L'angle d'inclinaison varie selon le modèle (environ 15° à 19°). Il est également possible de faire pivoter le téléviseur latéralement, mais avec précaution.

Quels sont les outils nécessaires pour l'installation ?

Vous aurez besoin d'un tournevis, d'une perceuse, de chevilles adaptées à votre mur et de vis de 8 mm de diamètre (non fournies). Pour les cloisons sèches, une mèche de 5,5 mm est recommandée ; pour le béton, une mèche de 10 mm.

Comment fixer le support sur un mur en béton ?

Percez des trous de guidage de 75 mm de profondeur avec une mèche de 10 mm, puis fixez le support WM1 à l'aide de vis adaptées (non fournies) et de rondelles. Utilisez un niveau pour garantir l'horizontalité.

Comment fixer le support sur une cloison sèche ?

Assurez-vous que l'épaisseur de la cloison ne dépasse pas 16 mm et que les montants sont espacés d'au moins 406 mm. Percez des trous de guidage de 75 mm avec une mèche de 5,5 mm et fixez le support avec des vis adaptées.

Que faire si le téléviseur ne se rapproche pas du mur après installation ?

Cela peut être dû au type et au nombre de câbles branchés à l'arrière du téléviseur. Ce n'est pas un défaut de fonctionnement. Essayez de réorganiser les câbles pour les réduire.

Comment retirer le téléviseur du support mural ?

Suivez la procédure inverse de l'installation. Pour les grands téléviseurs (75 pouces et plus), deux personnes ou plus sont nécessaires. Dévissez les vis de sécurité et soulevez délicatement le téléviseur.

Où puis-je trouver des instructions détaillées pour l'installation ?

Consultez le manuel d'installation fourni avec le support, qui inclut des schémas et des étapes précises. Vous pouvez également télécharger la notice sur le site de Sony.

MODE D'EMPLOI SU-WL850 SONY

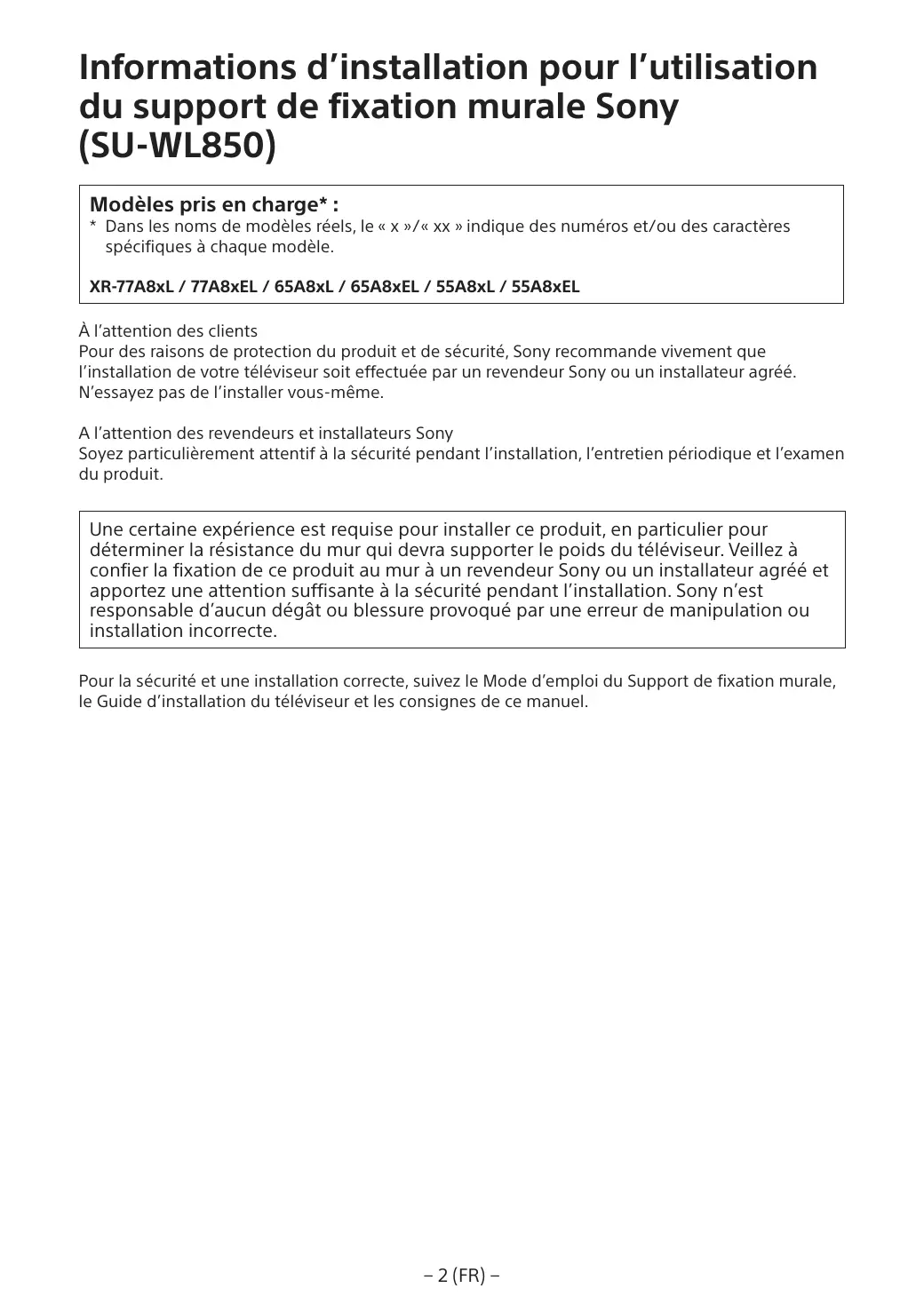

Informations d'installation pour l'utilisation du support de fixation murale Sony (SU-WL850)

Modèles pris en charge* :

• Dans les noms de modèles réels, le « x »/« xx » indique des numéros et/ou des caractères spécifiques à chaque modèle.

XR-77A8xL / 77A8xEL / 65A8xL / 65A8xEL / 55A8xL / 55A8xEL

À l'attention des clients

Pour des raisons de protection du produit et de sécurité, Sony recommande vivement que l'installation de votre téléviseur soit effectuée par un revendeur Sony ou un installateur agréé. N'essayez pas de l'installer vous-même.

À l'attention des revendeurs et installateurs Sony

Soyez particulièrement attentif à la sécurité pendant l'installation, l'entretien périodique et l'examen du produit.

Une certaine expérience est requise pour installer ce produit, en particulier pour déterminer la résistance du mur qui devra supporter le poids du téléviseur. Veillez à confier la fixation de ce produit au mur à un revendeur Sony ou un installateur agréé et apportez une attention suffisante à la sécurité pendant l'installation. Sony n'est responsable d'aucun dégât ou blessure provoqué par une erreur de manipulation ou une installation incorrecte.

Pour la sécurité et une installation correcte, suivez le Mode d'emploi du Support de fixation murale, le Guide d'installation du téléviseur et les consignes de ce manuel.

Support de fixation murale

Sécurité

Nous vous remercions d'avoir fait l'acquisition de ce produit.

À l'attention des clients

Installation du téléviseur au mur

AVERTISSEMENT

INSTALLATION PAR UN PROFESSIONNEL REQUISE

Ce produit doit être installé exclusivement par un installateur professionnel ayant été formé pour déterminer la résistance du mur qui devra soutenir le poids du téléviseur. S'il est mal fixé lors de son installation, le téléviseur peut tomber et provoquer des blessures graves. Sony ne saurait être tenue responsable de tout dommage ou de toute blessure découlant d'une mauvaise utilisation ou d'une installation incorrecte, ou encore de l'installation d'un produit autre que celui spécifié. Vos droits légaux (éventuels) ne sont pas affectés.

À l'attention des détaillants Sony

L'installation de ce produit exige un certain savoir-faire. Lisez ce mode d'emploi attentivement afin de procéder à l'installation en toute sécurité. Sony ne saurait être tenue responsable de tout dommage ou de toute blessure découlant d'une mauvaise utilisation ou d'une installation incorrecte. Une fois l'installation terminée, veuillez remettre ce manuel d'installation au client.

Ce mode d'emploi indique comment manipuler le produit correctement et contient des précautions essentielles à prendre pour éviter tout accident. Il vous incombe de lire, bien comprendre et suivre toutes les instructions de ce mode d'emploi. Ne pas respecter cette consigne peut entraîner des blessures ou des dommages matériels, et peut invalider la garantie. Conservez ce mode d'emploi pour toute référence ultérieure.

Les produits Sony sont conçus pour vous offrir le maximum de sécurité. Toutefois, si les produits sont utilisés de façon incorrecte, ils peuvent entraîner des blessures graves en provoquant un incendie ou l'électrocution, ou encore la chute de l'appareil hors de son support. Veillez à observer les consignes de sécurité préconisées pour éviter de tels accidents.

ATTENTION

Produits spécifiés

Ce support de fixation murale est conçu pour être utilisé avec les téléviseurs spécifiés. Pour plus d'informations sur les téléviseurs, reportez-vous à leur Guide de référence pour vous assurer que vous pouvez bien utiliser le support de fixation murale.

À l'attention des clients

AVERTISSEMENT

Le non-respect des consignes suivantes peut être fatal ou entraîner des blessures graves en provoquant un incendie, l'électrocution ou la chute de l'appareil.

Veillez à confier l'installation à du personnel agréé en tenant les petits enfants à l'écart pendant l'installation.

Si le support de fixation murale ou le téléviseur n'est pas installé correctement, les accidents suivants peuvent se produire. Veillez à confier l'installation à des installateurs agréés.

• Le téléviseur peut tomber et causer des blessures graves comme des hématomes ou des fractures.
• Si le mur sur lequel le support de fixation murale est fixé est instable, inégal ou non perpendiculaire au sol, l'appareil risque de tomber et de provoquer des blessures ou des dommages matériels. Le mur doit pouvoir supporter un poids d'au moins six fois celui du téléviseur. (Pour connaître le poids du téléviseur, reportez-vous à son Guide de référence.)
• Si l'installation du support de fixation murale n'est pas assez solide, l'appareil risque de tomber et de provoquer des blessures ou des dommages matériels.

Veillez à confier le déplacement ou le démontage du téléviseur à des installateurs agréés.

Si des personnes autres que des installateurs agréés transportent ou démontent le téléviseur, celui-ci peut tomber et provoquer des blessures ou des dommages matériels. La présence de deux personnes ou plus (trois personnes ou plus pour les téléviseurs de 189,3 cm (75 pouces) et plus) est nécessaire pour le transport des téléviseurs de grande taille (sauf l'Égypte).

La présence de deux personnes ou plus (trois personnes ou plus pour les téléviseurs de 75 pouces (189,3 cm) et plus) est nécessaire pour le transport des téléviseurs de grande taille (Égypte uniquement).

Ne retirez pas les vis, etc. après l'installation du téléviseur.

Dans ce cas, le téléviseur pourrait tomber et provoquer des blessures ou des dommages matériels.

Ne modifiez pas les pièces du support de fixation murale.

Dans ce cas, le support de fixation murale pourrait tomber et provoquer des blessures ou des dommages matériels.

N'installez aucun appareil autre que ceux spécifiés.

Ce support de fixation murale est conçu pour être utilisé avec les produits spécifiés uniquement. Si vous installez un appareil autre que ceux qui sont spécifiés, il pourrait tomber ou se briser et provoquer des blessures ou des dommages matériels.

N'installez aucune charge autre que le téléviseur sur le support de fixation murale.

Ne secouez pas le téléviseur vers la gauche/droite, le haut/bas.

Dans ce cas, le téléviseur pourrait tomber et provoquer des blessures ou des dommages matériels.

Ne vous appuyez pas sur le téléviseur et ne vous y suspendez pas.

Ne vous appuyez pas sur le téléviseur et ne vous y suspendez pas, car il risque de tomber et de causer des blessures graves.

ATTENTION

Le non-respect des consignes suivantes peut entraîner des blessures ou des dommages matériels.

Veillez à ne pas vous coincer les doigts lorsque vous manipulez le support de fixation murale ou faites pivoter le téléviseur. - Lorsque vous faites pivoter le téléviseur, manipulez-le avec précaution et faites attention de ne heurter personne à proximité. Veillez à stocker les pièces inutilisées en lieu sûr en vue d'une utilisation ultérieure. Tenez-les hors de portée des enfants.

N'appliquez aucune force excessive sur le produit au cours de l'entretien ou du nettoyage de l'appareil.

N'exercez aucune pression excessive sur le dessus du téléviseur. Dans ce cas, le téléviseur pourrait tomber et provoquer des blessures ou des dommages matériels.

Ne placez pas ce produit près d'appareils médicaux.

Ce produit (y compris les accessoires) comporte un ou des aimants qui peuvent perturber les stimulateurs cardiaques, les valves de dérivation programmables pour le traitement de l'hydrocéphalie ou d'autres appareils médicaux. Ne placez pas ce produit près de personnes utilisant ce type d'appareil médical. Consultez votre médecin avant d'utiliser ce produit si vous utilisez ce type d'appareil médical.

Conservez-le hors de la portée des enfants ou des personnes encadrées.

Ce produit (y compris les accessoires) comporte un ou des aimants. L'ingestion d'aimant(s) peut présenter un grave danger comme un risque d'étouffement ou des lésions intestinales. En cas d'ingestion d'aimant(s), consultez immédiatement un médecin.

Précautions

• Si vous utilisez le téléviseur fixé au support de fixation murale pendant une longue période, le mur situé derrière le téléviseur ou au-dessus de celui-ci peut se décolorer, ou encore le papier peint peut se décoller, selon le matériau du mur.
• Les trous des vis restent apparents si vous démontez le support de fixation murale après son installation.
• N'utilisez pas le support de fixation murale dans un endroit soumis à des vibrations mécaniques.

Installation du support de fixation murale

À l'attention des détaillants Sony

AVERTISSEMENT

Les instructions suivantes concernent les détaillants Sony uniquement. Lisez attentivement les consignes de sécurité ci-dessus et accordez une attention particulière à la sécurité lors de l'installation, de l'entretien et de la vérification de ce produit.

N'installez pas le support de fixation murale sur une surface où les coins ou les côtés du téléviseur dépasseraient.

N'installez pas le support de fixation murale sur une surface verticale telle qu'une colonne, ou les coins ou les côtés du téléviseur dépasseraient de la surface murale. Si une personne ou un objet venait à heurter le coin ou les côtés du téléviseur, ceci risquerait de provoquer des blessures ou des dommages matériels.

N'installez pas le téléviseur sur ou sous un climatiseur.

L'exposition prolongée du téléviseur à des fuites d'eau ou à des courants d'air provenant du climatiseur pourrait provoquer un incendie, l'électrocution ou des problèmes de fonctionnement du téléviseur.

Veillez à installer le support de fixation murale solidement en suivant les instructions de ce mode d'emploi.

S'il manque des vis ou si elles sont desserrées, le support de fixation murale pourrait tomber et provoquer des blessures ou des dommages matériels. Assurez-vous d'utiliser les vis appropriées au matériau du mur et installez l'unité de façon sécurisée en utilisant quatre vis de 8 mm de diamètre (ou équivalentes).

Veillez à utiliser correctement les vis et les pièces de fixation fournies conformément aux instructions du mode d'emploi. Si vous utilisez d'autres éléments de fixation, le téléviseur pourrait tomber et causer des blessures corporelles, ou le téléviseur pourrait être endommagé.

Veillez à monter le support correctement en suivant la procédure décrite dans ce mode d'emploi.

S'il manque des vis ou si elles sont desserrées, le téléviseur pourrait tomber et causer des blessures corporelles, ou le téléviseur pourrait être endommagé.

Veillez à serrer les vis solidement dans la position indiquée.

Si vous ne le faites pas, le téléviseur pourrait tomber et causer des blessures corporelles, ou le téléviseur pourrait être endommagé.

Veillez à ne pas soumettre le téléviseur à des chocs pendant l'installation.

Si le téléviseur subit des chocs, il pourrait tomber ou se briser. Ceci pourrait causer des blessures.

Veillez à installer le téléviseur sur un mur parfaitement vertical et plat.

Dans le cas contraire, le téléviseur pourrait tomber et provoquer des blessures.

Une fois le téléviseur installé correctement, fixez solidement les câbles.

Si des personnes ou des objets s'accrochent aux câbles, ceci risque de provoquer des blessures ou d'endommager le téléviseur.

Veillez à ce que le cordon d'alimentation CA ou le câble de raccordement ne soit pas coincé ni écrasé.

Si le cordon d'alimentation CA ou le câble de raccordement est coincé entre l'appareil et le mur, ou s'il est plié ou tordu, les conducteurs internes peuvent être exposés et provoquer un court-circuit ou une coupure électrique. Un incendie ou l'électrocution pourrait en résulter.

Les vis nécessaires à l'installation du support de fixation murale au mur ne sont pas fournies.

Utilisez les vis appropriées selon le matériel et la structure du mur lors du montage du support de fixation murale.

Avant de commencer

• Les illustrations du téléviseur montrées dans ce mode d'emploi sont des exemples utilisés pour fournir des explications claires sur les opérations. Pour cette raison, les illustrations peuvent sembler différentes de votre téléviseur réel.

De quoi est faite votre cloison ?

Vérifiez d'abord le type de cloison où vous allez installer le téléviseur.

Cloison sèche avec montants

Précautions

• Épaisseur maximale du mur sec : 16 mm. Assurez-vous que la taille du montant en bois intérieur est d'au moins 51 mm × 102 mm pour du bois commun ou 38 mm × 89 mm pour du bois nominal.
• Gardez un espace minimal de 406 mm entre les attaches.

Béton plein ou bloc de béton

Précautions

Montez le support de fixation murale directement dans le mur en béton plein. Assurez-vous que l'épaisseur du mur en béton plein est d'au moins 203 mm. Assurez-vous que la taille de chaque bloc de béton est d'au moins 203 mm × 203 mm × 406 mm.

Vérification des pièces

Fournies avec le SU-WL850

• Vérifiez que vous disposez de toutes les pièces.

WM1 (×1)	WM2 (×1)	WM3 (×4)
M6 (×4)	WT1 (×6)

Fournie avec le téléviseur

• Accessoire de fixation murale

VS (×4)*

• Uniquement pour certaines régions, certains pays ou certains modèles.

Préparation de l'installation

• Gardez le Guide de référence du téléviseur et le Guide d'installation à portée de main avant l'installation.
• Vérifiez la position d'installation de votre téléviseur.
• Préparez quatre vis de 8 mm de diamètre et quatre rondelles appropriées (non fournies). Choisissez des vis adaptées au matériau et au mur.
• Préparez les outils suivants :

*1	5,5 mm 10 mm
*2		1,5 N·m {15 kgf·cm}	*3
	*2 (x4)	*4 (x4) 8 mm × 60 mm	*4 (x4)

*1 Uniquement pour une cloison sèche avec montants

2 Uniquement pour du béton plein ou un bloc de béton. 3 Selon les modèles. *4 Attention au besoin des vis et des rondelles.

A Fixation du support de fixation murale sur une cloison sèche avec montants

Installation du support de fixation murale au mur

1 Choisissez l'emplacement d'installation.

Assurez-vous que le mur dispose d'un espace suffisant pour le téléviseur et qu'il peut supporter un poids équivalent à au moins six fois celui du téléviseur.

• Reportez-vous à « Mesures pour l'installation d'un support de fixation murale sur le mur » à la page 19.
• Pour connaître le poids du téléviseur, reportez-vous au Guide de référence du téléviseur.

Remarque

• Lorsque votre téléviseur est installé au mur, la partie supérieure du téléviseur penche légèrement vers l'avant.
• Nous vous recommandons de vérifier la position du téléviseur dans l'environnement visuel.

2

3 Alignez le WM1 à la cloison et faites quatre repères alignés aux montants.

Remarque

Utilisez un niveau pour vérifier si WM1 est de niveau.

4 Percez des trous de guidage supérieurs sur les repères.

Assurez-vous que l'emplacement sur le mur où vous souhaitez percer les trous est suffisamment solide pour supporter un poids équivalent à au moins six fois celui du téléviseur.

Remarque

• Les trous de guidage doivent être percés à une profondeur de 75 mm, à l'aide d'une mèche de 5,5 mm.

5 Installez le WM1 sur la cloison à l'aide des vis (non fournies) et des rondelles adaptées (non fournies).

Remarque

Utilisez un niveau pour vérifier si WM1 est de niveau.

Précautions

• Ne serrez pas trop la vis à bois 8 mm × 60 mm. Un serrage inapproprié peut réduire le pouvoir de maintien de la vis à bois 8 mm × 60 mm.

6 Percez des trous de guidage inférieurs sur les repères. (Pour connaître les instructions de perçage, reportez-vous à l'étape 4.)

7 Montez les vis et les rondelles adaptées dans les trous.

Remarque

Utilisez un niveau pour vérifier si WM1 est de niveau.

8 Retirez le bras du support jusqu'au bout.

Préparation à l'installation du téléviseur

Remarque

• Les vis que vous retirez et les pièces inutilisées doivent être rangées en lieu sûr, hors de portée des enfants.

Installation du téléviseur au mur à partir du carton*

• Uniquement pour certaines régions, certains pays ou certains modèles. 1 Retirez les vis à l'arrière du téléviseur.

2 Fixez l'accessoire de fixation murale VS (fourni avec le téléviseur) à l'arête du téléviseur (pour le rendre parallèle au mur).

Remarque

Assurez-vous de serrer l'accessoire de fixation murale VS lorsque vous le fixez au téléviseur. Utilisez uniquement un tournevis à tête plate pour installer l'accessoire de fixation murale VS. L'utilisation d'un autre outil pourrait provoquer le serrage excessif de l'accessoire de fixation murale VS et endommager le téléviseur.

3 Fixez le WM2 au téléviseur à l'aide du M6.

Installation du téléviseur au mur à partir du support de table

1 Retirez la cache de borne.

2 Retirez les vis à l'arrière du téléviseur.

3 Fixez l'accessoire de fixation murale VS (fourni avec le téléviseur) à l'arête du téléviseur (pour le rendre parallèle au mur).

Remarque

Assurez-vous de serrer l'accessoire de fixation murale VS lorsque vous le fixez au téléviseur. Utilisez uniquement un tournevis à tête plate pour installer l'accessoire de fixation murale VS. L'utilisation d'un autre outil pourrait provoquer le serrage excessif de l'accessoire de fixation murale VS et endommager le téléviseur.

4 Fixez le WM2 au téléviseur à l'aide du M6.

5 Détachez le support de table du téléviseur.

• Retirez un côté du support de table à la fois. Tenez fermement le support de table à deux mains pendant que les autres personnes soulèvent le téléviseur.

• Répétez l'étape précédente et retirez l'autre côté du support de table.

Remarque

• La présence de trois personnes ou plus est nécessaire pour détacher le support de table.
• Veillez à ne pas exercer de force excessive en détachant le support de table du téléviseur car ce dernier pourrait tomber et occasionner des blessures corporelles, ou le téléviseur pourrait être endommagé.
• Lorsque vous manipulez le support de table, prenez soin d'éviter d'endommager le téléviseur.
• Faites preuve de prudence lorsque vous soulevez le téléviseur alors que le support de table est détaché, car le support de table pourrait se renverser et provoquer des blessures.
• Faites attention lorsque vous retirez le support de table du téléviseur afin d'éviter qu'il ne tombe et endommage la surface sur laquelle repose le téléviseur.

Installation du téléviseur au mur

1

2

3 Vissez les côtés gauche et droit du support de fixation murale à l'aide de M6 et fixez WM3.

• Ne collez pas WM3 sur les étiquettes.

Remarque

4

5 Pour déplacer le téléviseur, saisissez-le fermement par sa base.

Remarque

• Le téléviseur peut ne pas être rapproché du mur selon le type et le nombre de câbles qui y sont fixés. Ce n'est pas un mauvais fonctionnement.

AVERTISSEMENT

• La présence de deux personnes ou plus (trois personnes ou plus pour les téléviseurs de 189,3 cm (75 pouces) et plus) est nécessaire pour le transport des téléviseurs de grande taille (sauf l'Égypte).
• La présence de deux personnes ou plus (trois personnes ou plus pour les téléviseurs de 75 pouces (189,3 cm) et plus) est nécessaire pour le transport des téléviseurs de grande taille (Égypte uniquement).

Vérification de l'achèvement de l'installation

Vérifiez les points suivants.

• Le cordon et le câble ne sont pas tordus ou coincés.

AVERTISSEMENT

• Si le cordon d'alimentation CA ou autre n'est pas correctement installé, un court-circuit pourrait survenir et provoquer un incendie ou l'électrocution. Pour cette sécurité, vérifiez que l'installation est effectuée complètement.

Informations complémentaires

Lors du retrait du téléviseur, inversez la procédure d'installation décrite précédemment.

AVERTISSEMENT

• La présence de deux personnes ou plus (trois personnes ou plus pour les téléviseurs de 189,3 cm (75 pouces) et plus) est nécessaire pour le transport des téléviseurs de grande taille (sauf l'Égypte). La présence de deux personnes ou plus (trois personnes ou plus pour les téléviseurs de 75 pouces (189,3 cm) et plus) est nécessaire pour le transport des téléviseurs de grande taille (Égypte uniquement).

B Fixation du support de fixation murale à du béton plein ou à un bloc de béton

WM1

Installation du support de fixation murale au mur

1 Choisissez l'emplacement d'installation.

Assurez-vous que le mur dispose d'un espace suffisant pour le téléviseur et qu'il peut supporter un poids équivalent à au moins six fois celui du téléviseur.

• Reportez-vous à « Mesures pour l'installation d'un support de fixation murale sur le mur » à la page 19.
• Pour connaître le poids du téléviseur, reportez-vous au Guide de référence du téléviseur.

Remarque

• Lorsque votre téléviseur est installé au mur, la partie supérieure du téléviseur penche légèrement vers l'avant.
• Nous vous recommandons de vérifier la position du téléviseur dans l'environnement visuel.

2 Alignez le WM1 à la cloison et faites quatre repères.

Remarque

Utilisez un niveau pour vérifier si WM1 est de niveau.

3. Percez des trous de guidage sur les repères.

Assurez-vous que l'emplacement sur le mur où vous souhaitez percer les trous est suffisamment solide pour supporter un poids équivalent à au moins six fois celui du téléviseur.

Remarque

• Les trous de guidage doivent être percés à une profondeur de 75 mm, à l'aide d'une mèche de 10 mm.

5. Installez le WM1 sur la cloison à l'aide des vis (non fournies) et des rondelles adaptées (non fournies).

Remarque

Utilisez un niveau pour vérifier si WM1 est de niveau.

Précautions

• Ne serrez pas trop la vis à bois 8 mm × 60 mm. Un serrage inapproprié peut réduire le pouvoir de maintien de la vis à bois 8 mm × 60 mm.

6. Retirez le bras du support jusqu'au bout.

Préparation à l'installation du téléviseur

Remarque

• Les vis que vous retirez et les pièces inutilisées doivent être rangées en lieu sûr, hors de portée des enfants.

Installation du téléviseur au mur à partir du carton*

• Uniquement pour certaines régions, certains pays ou certains modèles. 1. Retirez les vis à l'arrière du téléviseur.

2. Fixez l'accessoire de fixation murale VS (fourni avec le téléviseur) à l'arrière du téléviseur (pour le rendre parallèle au mur).

Remarque

Assurez-vous de serrer l'accessoire de fixation murale VS lorsque vous le fixez au téléviseur. Utilisez uniquement un tournevis à tête plate pour installer l'accessoire de fixation murale VS. L'utilisation d'un autre outil pourrait provoquer le serrage excessif de l'accessoire de fixation murale VS et endommager le téléviseur.

3. Fixez le WM2 au téléviseur à l'aide du M6.

Installation du téléviseur au mur à partir du support de table

1. Retirez la cache de borne.

2. Retirez les vis à l'arrière du téléviseur.

3. Fixez l'accessoire de fixation murale VS (fourni avec le téléviseur) à l'arrière du téléviseur (pour le rendre parallèle au mur).

Remarque

Assurez-vous de serrer l'accessoire de fixation murale VS lorsque vous le fixez au téléviseur. Utilisez uniquement un tournevis à tête plate pour installer l'accessoire de fixation murale VS. L'utilisation d'un autre outil pourrait provoquer le serrage excessif de l'accessoire de fixation murale VS et endommager le téléviseur.

4. Fixez le WM2 au téléviseur à l'aide du M6.

5. Détachez le support de table du téléviseur.

• Retirez un côté du support de table à la fois. Tenez fermement le support de table à deux mains pendant que les autres personnes soulèvent le téléviseur.

• Répétez l'étape précédente et retirez l'autre côté du support de table.

Remarque

• La présence de trois personnes ou plus est nécessaire pour détacher le support de table.
• Veillez à ne pas exercer de force excessive en détachant le support de table du téléviseur car ce dernier pourrait tomber et occasionner des blessures corporelles, ou le téléviseur pourrait être endommagé.
• Lorsque vous manipulez le support de table, prenez soin d'éviter d'endommager le téléviseur.
• Faites preuve de prudence lorsque vous soulevez le téléviseur alors que le support de table est détaché, car le support de table pourrait se renverser et provoquer des blessures.
• Faites attention lorsque vous retirez le support de table du téléviseur afin d'éviter qu'il ne tombe et endommage la surface sur laquelle repose le téléviseur.

Installation du téléviseur au mur

- Ne collez pas WM3 sur les étiquettes.

3 Vissez les côtés gauche et droit du support de fixation murale à l'aide de M6 et fixez WM3.

Remarque

5 Pour déplacer le téléviseur, saisissez-le fermement par sa base.

Remarque

• Le téléviseur peut ne pas être rapproché du mur selon le type et le nombre de câbles qui y sont fixés. Ce n'est pas un mauvais fonctionnement.

AVERTISSEMENT

• La présence de deux personnes ou plus (trois personnes ou plus pour les téléviseurs de 189,3 cm (75 pouces) et plus) est nécessaire pour le transport des téléviseurs de grande taille (sauf l'Égypte). La présence de deux personnes ou plus (trois personnes ou plus pour les téléviseurs de 75 pouces (189,3 cm) et plus) est nécessaire pour le transport des téléviseurs de grande taille (Égypte uniquement).

Vérification de l'achèvement de l'installation

Vérifiez les points suivants.

• Le cordon et le câble ne sont pas tordus ou coincés.

AVERTISSEMENT

• Si le cordon d'alimentation CA ou autre n'est pas correctement installé, un court-circuit pourrait survenir et provoquer un incendie ou une électrocution. Pour cette sécurité, vérifiez que l'installation est effectuée complètement.

Informations complémentaires

Lors du retrait du téléviseur, inversez la procédure d'installation décrite précédemment.

AVERTISSEMENT

• La présence de deux personnes ou plus (trois personnes ou plus pour les téléviseurs de 189,3 cm (75 pouces) et plus) est nécessaire pour le transport des téléviseurs de grande taille (sauf l'Égypte).
• La présence de deux personnes ou plus (trois personnes ou plus pour les téléviseurs de 75 pouces (189,3 cm) et plus) est nécessaire pour le transport des téléviseurs de grande taille (Égypte uniquement).

Spécifications

WM1

Poids (base seule) : (Environ) [kg]

3,0

La conception et les spécifications sont sujettes à modification sans préavis.

Références

Mesures pour l'installation d'un support de fixation murale sur le mur

Les valeurs indiquées dans le tableau peuvent être légèrement différentes selon l'installation.

Avec caméra (mm)

Nom du modele	A	B	C	D	E	F*	G* (°)
XR-77A8xEL	1722	1013	340	165	78	281	15
XR-65A8xEL	1448	851	342	82	77	281	18
XR-55A8xEL	1227	727	342	20	77	281	19

• (Environ)

Sans caméra (mm)

Nom du modele	A	B	C	D	E	F*	G* (°)
XR-77A8xL	1722	998	340	165	66	269	15
XR-65A8xL	1448	836	342	82	66	269	18
XR-55A8xL	1227	712	342	20	66	269	19

• (Environ)

a : 354 b : 116 c : 77 d : 563 e : 533 f : 370 g : 368 h : 350 i : 11

8 Tirez complètement le bras du support.

6 Tirez complètement le bras du support.

a : 354 b : 116 c : 77 d : 563 e : 533 f : 370 g : 368 h : 350 i : 11

Poids (pied seul) : (environ) [kg]

3,0

a : 354 b : 116 c : 77 d : 563 e : 533 f : 370 g : 368 h : 350 i : 11

a : 354 b : 116 c : 77 d : 563 e : 533 f : 370 g : 368 h : 350 i : 11

a : 354 b : 116 c : 77 d : 563 e : 533 f : 370 g : 368 h : 350 i : 11

Merci d'avoir choisi ce produit.

À nos clients

a : 354 b : 116 c : 77 d : 563 e : 533 f : 370 g : 368 h : 350 i : 11

a : 354 b : 116 c : 77 d : 563 e : 533 f : 370 g : 368 h : 350 i : 11

Poids (socle uniquement) : (environ) [kg]

3,0

a : 354 b : 116 c : 77 d : 563 e : 533 f : 370 g : 368 h : 350 i : 11

Poids (socle uniquement) : (environ) [kg]

3,0

Caractéristiques techniques

WM1

a : 354 b : 116 c : 77 d : 563 e : 533 f : 370 g : 368 h : 350 i : 11

a : 354 b : 116 c : 77 d : 563 e : 533 f : 370 g : 368 h : 350 i : 11

Poids (base uniquement) : (environ) [kg] 3,0

a : 354 b : 116 c : 77 d : 563 e : 533 f : 370 g : 368 h : 350 i : 11

a : 354 b : 116 c : 77 d : 563 e : 533 f : 370 g : 368 h : 350 i : 11

a : 354 b : 116 c : 77 d : 563 e : 533 f : 370 g : 368 h : 350 i : 11

Poids (base uniquement) : (environ) [kg]

3,0

a : 354 b : 116 c : 77 d : 563 e : 533 f : 370 g : 368 h : 350 i : 11

Poids (base uniquement) : (environ) [kg]

3,0

Les dimensions et les spécifications peuvent être modifiées sans préavis.

Révisions

Dimensions de montage du support mural

Les valeurs du tableau peuvent varier légèrement selon la méthode d'installation.

Avec caméra (mm)

Име на м odeел	A	B	C	D	E	F*	G* (°)
XR-77A8xEL	1722	1013	340	165	78	281	15
XR-65A8xEL	1448	851	342	82	77	281	18
XR-55A8xEL	1227	727	342	20	77	281	19

* (env.)

Sans caméra (mm)

Име на мобел	A	B	C	D	E	F*	G* (°)
XR-77A8xL	1722	998	340	165	66	269	15
XR-65A8xL	1448	836	342	82	66	269	18
XR-55A8xL	1227	712	342	20	66	269	19

* (env.)

a : 354 b : 116 c : 77 d : 563 e : 533 f : 370 g : 368 h : 350 i : 11

a : 354 b : 116 c : 77 d : 563 e : 533 f : 370 g : 368 h : 350 i : 11

Poids (support seul) : (environ) [kg] 3,0

La conception et les spécifications peuvent être modifiées sans préavis.

Dimensions d'installation pour le montage du support mural

a : 354 b : 116 c : 77 d : 563 e : 533 f : 370 g : 368 h : 350 i : 11

a : 354 b : 116 c : 77 d : 563 e : 533 f : 370 g : 368 h : 350 i : 11

Poids (support seul) : (environ) [kg] 3,0

a : 354 b : 116 c : 77 d : 563 e : 533 f : 370 g : 368 h : 350 i : 11

a : 354 b : 116 c : 77 d : 563 e : 533 f : 370 g : 368 h : 350 i : 11

Poids (base seule) : (approx.) [kg] 3,0

a : 354 b : 116 c : 77 d : 563 e : 533 f : 370 g : 368 h : 350 i : 11

Poids (base seule) : (approx.) [kg]

3.0

La conception et les spécifications sont sujettes à modification sans préavis.

Référence

Dimensions pour l'installation du support mural au mur

Les chiffres du tableau peuvent varier légèrement selon l'installation.

Avec caméra (mm)

型号名称	A	B	C	D	E	F*	G* (°)
XR-77A8xEL	1722	1013	340	165	78	281	15
XR-65A8xEL	1448	851	342	82	77	281	18
XR-55A8xEL	1227	727	342	20	77	281	19

(approx.)

Sans caméra (mm)

型号名称	A	B	C	D	E	F*	G* (°)
XR-77A8xL	1722	998	340	165	66	269	15
XR-65A8xL	1448	836	342	82	66	269	18
XR-55A8xL	1227	712	342	20	66	269	19

(approx.)

a : 354 b : 116 c : 77 d : 563 e : 533 f : 370 g : 368 h : 350 i : 11

1

Sny

#

a : 354 b : 116 c:77 d : 563 e : 533 f : 370 g : 368 h : 350 i : 11

Poids (uniquement au-dessus) : (estimation) [kg]

3,0

a a 1

.

juloo

a.b.c.d.

.12 123 400 400 203

Joloo zo abooll jod ooboi j

a.b.c.d.

yguao juiiaojgogao hao lao jj gao luo yguo

aalba 1 rssll ggs gaa gls blaio laio. CwI Sony
