SU-WL850 - Surinkimas SONY - Nemokama naudojimo instrukcija

Produkto tipas	Sieninis televizoriaus tvirtinimo laikiklis
Prekės ženklas	Sony
Modelis	SU-WL850
Laikiklio svoris	Maždaug 3,0 kg (tik pagrindas)
Matmenys (laikiklis)	a : 354 mm, b : 116 mm, c : 77 mm, d : 563 mm, e : 533 mm, f : 370 mm, g : 368 mm, h : 350 mm, i : 11 mm
Medžiaga	Metalas (tikėtina, plienas)
Spalva	Juoda (nenurodyta, įprastas spėjimas)
Suderinamumas	Sony televizoriai XR-77/65/55A8xL ir A8xEL serijų
Montavimas prie sienos	Gipskartonio pertvaroms su statramsčiais arba tvirtam betonui/betono blokams
Pridedami varžtai	Ne, 8 mm skersmens varžtus, tinkančius prie sienos, reikia įsigyti atskirai
Pridedamos detalės	WM1 (x1), WM2 (x1), WM3 (x4), M6 (x4), WT1 (x6)
Pasvirimo kampas (su kamera)	Maždaug 15°–19° priklausomai nuo modelio
Pasvirimo kampas (be kameros)	Maždaug 15°–19° priklausomai nuo modelio
Atstumas iki sienos (su kamera)	Maždaug 269 mm–281 mm priklausomai nuo modelio
Atstumas iki sienos (be kameros)	Maždaug 269 mm–281 mm priklausomai nuo modelio
Montavimas	Turi atlikti kvalifikuotas profesionalus montuotojas
Saugumas	Siena turi atlaikyti bent 6 kartus didesnį svorį nei televizorius; neviršyti maksimalios apkrovos
Priežiūra	Valyti minkšta šluoste, vengti abrazyvinių priemonių; nenaudoti per didelės jėgos
Taisomumas	Nėra pridedamų atsarginių dalių; dėl remonto kreiptis į kvalifikuotą montuotoją
Garantija	Žr. Sony bendrąsias sąlygas

Dažnai užduodami klausimai - SU-WL850 SONY

Kokie televizoriai yra suderinami su Sony SU-WL850 sieniniu laikikliu?

Laikiklis skirtas šių Sony serijų televizoriams: XR-77A8xL / 77A8xEL, XR-65A8xL / 65A8xEL, XR-55A8xL / 55A8xEL (x/xx reiškia modeliui būdingus simbolius).

Ar galiu pats sumontuoti šį laikiklį?

Ne, Sony primygtinai rekomenduoja kreiptis į kvalifikuotą profesionalų montuotoją. Neteisingas montavimas gali sukelti televizoriaus kritimą ir sunkias traumas.

Koks maksimalus svoris, kurį gali atlaikyti laikiklis?

Siena turi atlaikyti bent šešis kartus didesnį svorį nei televizorius. Norėdami sužinoti tikslų svorį, žr. televizoriaus informacinį vadovą.

Ar laikiklis leidžia pakreipti ar pasukti televizorių?

Taip, laikiklis leidžia pakreipti į priekį. Pasvirimo kampas skiriasi priklausomai nuo modelio (maždaug 15°–19°). Taip pat galima pasukti televizorių į šonus, tačiau atsargiai.

Kokių įrankių reikia montavimui?

Jums reikės atsuktuvo, grąžto, sienai tinkamų kaiščių ir 8 mm skersmens varžtų (nepridedama). Gipskartoniui rekomenduojamas 5,5 mm grąžtas; betonui – 10 mm grąžtas.

Kaip pritvirtinti laikiklį prie betoninės sienos?

Išgręžkite 75 mm gylio kreipiamąsias skyles 10 mm grąžtu, tada pritvirtinkite WM1 laikiklį tinkamais varžtais (nepridedama) ir poveržlėmis. Naudokite gulsčiuką, kad užtikrintumėte horizontalumą.

Kaip pritvirtinti laikiklį prie gipskartonio pertvaros?

Įsitikinkite, kad pertvaros storis ne didesnis nei 16 mm, o statramsčiai išdėstyti ne mažesniu kaip 406 mm atstumu. Išgręžkite 75 mm gylio kreipiamąsias skyles 5,5 mm grąžtu ir pritvirtinkite laikiklį tinkamais varžtais.

Ką daryti, jei po montavimo televizorius nepriartėja prie sienos?

Tai gali būti dėl prie televizoriaus galinės dalies prijungtų kabelių tipo ir kiekio. Tai nėra veikimo defektas. Pabandykite pertvarkyti kabelius, kad jų būtų mažiau.

Kaip nuimti televizorių nuo sieninio laikiklio?

Atlikite montavimo procedūrą atvirkštine tvarka. Dideliems televizoriams (75 colių ir daugiau) reikia dviejų ar daugiau žmonių. Atsukite saugos varžtus ir atsargiai pakelkite televizorių.

Kur galiu rasti išsamias montavimo instrukcijas?

Žr. su laikikliu pateiktą montavimo vadovą, kuriame yra schemos ir tikslūs žingsniai. Taip pat galite atsisiųsti instrukcijas iš Sony svetainės.

NAUDOJIMO INSTRUKCIJA SU-WL850 SONY

Kronšteino montavimas prie sienos

Sauga

Dėkojame, kad įsigijote šį gaminį.

Informacija klientams

Televizoriaus montavimas prie sienos

ĮSPĖJIMAS!

TURI MONTUOTI PROFESIONALUS MONTUOTOJAS

Šį gaminį montuoti gali tik profesionalus montuotojas, kuris gali nustatyti, ar pasirinkta siena atlaikys televizoriaus svorį. Jei montavimo metu televizorius nebus tinkamai pritvirtintas, jis gali nukristi ir sukelti rimtų sužalojimų. „Sony“ neatsako už jokius nuostolius ar sužalojimus, atsiradusius dėl netinkamo naudojimo ar montavimo, arba jei montavimui nebuvo naudotas „Sony“ patvirtintas gaminys. Jūsų teisėtos teisės (jei taikomos) lieka galioti.

Informacija „Sony“ platintojams

Norint sumontuoti šį gaminį, reikia atitinkamų įgūdžių. Kad galėtumėte saugiai sumontuoti gaminį, būtinai perskaitykite šią naudojimo instrukciją. „Sony“ neatsako už žalą ar sužalojimus, atsirandančius, jei gaminys nenaudojamas arba sumontuotas netinkamai. Po gaminio sumontavimo perduokite šią instrukciją klientui.

Tvirtinimas montavimui prie sienos

7 Gręžimo skylėse naudokite tinkamus varžtus ir poveržles.

Pastaba

• Naudokite gulsčiuką, kad įsitikintumėte, jog WM1 sumontuotas tiesiai.

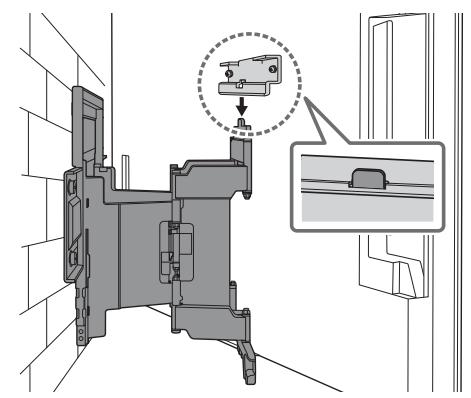

8 Ištraukite kronšteino svirtį iki galo.

Palaikomi modeliai*:

• Faktinių modelių pavadinimuose „x“/„xx“ rodo konkrečiai kiekvienam modeliui priskiriamus numerius ir (arba) ženklus.

XR-77A8xL / 77A8xEL / 65A8xL / 65A8xEL / 55A8xL / 55A8xEL

Pirkėjams

Siekiant apsaugoti gaminį ir užtikrinti saugumą, „Sony“ griežtai rekomenduoja, kad televizorių pritvirtintų „Sony“ prekybos atstovai arba licencijuoti tiekėjai. Nemėginkite jo tvirtinti patys.

"Sony" prekybos atstovams ir tiekėjams

Tvirtindami šį gaminį, atlikdami jo reguliarią priežiūrą ar patikrinimą, visą dėmesį skirkite saugumui.

Norint pritvirtinti šį gaminį, reikia turėti pakankamai kompetencijos, ypač nustatant, ar siena galės išlaikyti televizoriaus svorį. Pasirūpinkite, kad „Sony“ prekybos atstovai ar licencijuoti tiekėjai pritvirtintų šį gaminį prie sienos. Tvirtinant pakankamas dėmesys turi būti skirtas saugumui. „Sony“ nėra atsakinga už jokią žalą ar sužalojimus, kilusius dėl netinkamo pernešimo ar montavimo.

Kad saugiai ir tinkamai sumontuotumėte, vadovaukitės prie sienos tvirtinamo laikiklio instrukcijomis, televizoriaus nustatymo vadovu ir šio vadovo nurodymais.

Prie sienos tvirtinamas laikiklis

Suga

Dėkojame, kad įsigijote šį gaminį.

Pirkėjams

TV montavimas prie sienos

ĮSPĖJIMAS

PRIVALO SUMONTUOTI SPECIALISTAS

Šį gaminį privalo įrengti tik profesionalus montuotojas, išmokytas nustatyti, ar siena yra pakankamai stipri, kad išlaikytų televizoriaus svorį. Jei montuojant televizorius nebus tinkamai pritvirtintas, jis gali nukristi ir sunkiai sužeisti. "Sony" neatsako už žalą ar traumą, kilusią netinkamai elgiantis, netinkamai sumontavus ar sumontavus kitą gaminį. Jūsų teisės pagal įstatymus (jei tokių yra) tai įtakos neturi.

"Sony" prekybos atstovams

Norint sumontuoti šį gaminį, reikia turėti pakankamai kompetencijos. Atidžiai perskaitykite šią naudojimo instrukciją, kad montavimo darbus atliktumėte saugiai. "Sony" nėra atsakinga už jokią žalą ar sužalojimus, kilusius dėl neteisingo pernešimo ar montavimo. Baigę montavimo darbus, atiduokite šį vadovą pirkėjui.

Šioje naudojimo instrukcijoje rodoma, kaip teisingai elgtis su gaminiu, ir pateikiamos svarbios atsargumo priemonės, kurių reikia laikytis, kad būtų išvengta nelaimingų atsitikimų. Jūs privalote perskaityti ir gerai suprasti visas šiose naudojimo instrukcijose pateiktus nurodymus bei jų laikytis. To nepadarius, galima sunkiai susižaloti arba sugadinti turtą, tada garantija gali negalioti. Pasilikite šį vadovą, kad galėtumėte jį peržiūrėti ateityje.

"Sony" gaminiai sukurti galvojant apie saugą. Jei gaminiai naudojami neteisingai, gali kilti gaisras, galima patirti elektros smūgį, gaminys gali nuvirsti ar užkristi ir taip rimtai sužaloti. Laikykitės atsargumo priemonių dėl saugos, kad išvengtumėte tokių nelaimingų atsitikimų.

Pagaminta Kinijoje

DĖMESIO

Tinkami gaminiai

Šis prie sienos tvirtinamas laikiklis skirtas tam tikriems TV. Norėdami patikrinti, su kuriais TV galima naudoti prie sienos tvirtinamą laikiklį, žr. trumpąjį vadovą.

Pirkėjams

ĮSPĖJIMAS

Nesilaikant toliau pateiktų atsargumo priemonių, gali kilti gaisras, galima patirti elektros smūgį, arba gaminys gali nukristi – dėl to galima rimtai susižaloti ar net žūti.

Pasirūpinkite, kad montavimo darbus atliktų licencijuoti tiekėjai, o montavimo metu neleiskite arti būti mažiems vaikams.

Jei prie sienos tvirtinamas laikiklis arba TV sumontuoti netinkamai, gali įvykti toliau nurodyti nelaimingi atsitikimai. Įsitikinkite, kad montavimo darbus atlieka licencijuoti tiekėjai.

• TV gali nukristi ir rimtai sužaloti. Galite patirti sumušimų arba mirti.
• Jeigu siena, ant kurios montuojamas prie sienos tvirtinamas laikiklis, yra nestabili, nelygi ar nestatmena grindims, įrenginys gali nukristi ir sužaloti arba sugadinti turtą. Siena turi atlaikyti bent šešis kartus didesnį svorį, nei sveria televizorius. (Norėdami sužinoti TV svorį, žr. jo trumpąjį vadovą.)
• Jeigu prie sienos tvirtinamas laikiklis bus sumontuotas nepakankamai tvirtai, įrenginys gali nukristi ir sužaloti arba sugadinti turtą.

TV pernešimo ar išėmimo darbus patikėkite licencijuotiems tiekėjams.

Jei TV transportavimo ar išėmimo darbus atlieka ne licencijuoti tiekėjai, jis gali nukristi ir sužaloti arba sugadinti turtą. Dideliam televizoriaus komplektui gabenti reikia dviejų ar daugiau žmonių (trijų ar daugiau žmonių reikia gabenant 189,3 cm (75 colių) ar didesnį televizorių (išskyrus Egiptą).

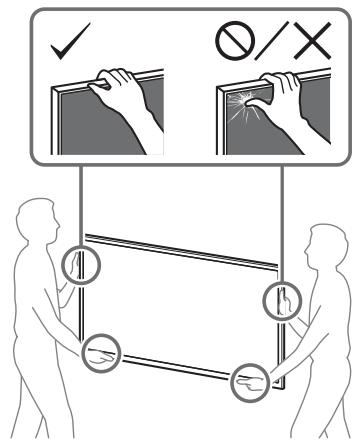

Dideliam televizoriaus komplektui gabenti reikia dviejų ar daugiau žmonių (trijų ar daugiau žmonių reikia gabenant 75 colių (189,3 cm) ar didesnį televizorių) (tik Egiptui).

Sumontavę TV, neišsukite sraigtų ar kitų dalių.

Jei tai padarysite, TV gali nukristi ir sužaloti arba sugadinti turtą.

Nekeiskite prie sienos tvirtinamo laikiklio dalių.

Jei tai padarysite, prie sienos tvirtinamas laikiklis gali nukristi ir sužaloti arba sugadinti turtą.

Nemontuokite kitos įrangos, išskyrus nurodytą gaminį.

Šis prie sienos tvirtinamas laikiklis skirtas naudoti tik su nurodytu gaminiu. Jeigu montuosite kitą, nei nurodyta, įrangą, ji gali nukristi arba lūžti, todėl sužaloti arba sugadinti turtą.

Prie sienos tvirtinamo laikiklio neapkraukite didesne nei TV apkrova. Nekratykite TV kairėn / dešinėn arba aukštyn / žemyn.

Jei tai padarysite, TV gali nukristi ir sužaloti arba sugadinti turtą.

Nesilenkite ir nesikabinkite ant TV.

Nesilenkite ir nesikabinkite ant TV, nes jis gali ant jūsų užkristi ir rimtai sužaloti.

DĖMESIO

Nesilaikant toliau nurodytų atsargumo priemonių, galima susižaloti arba sugadinti turtą.

Saugokitės, kad laikydami prie sienos tvirtinamą laikiklį arba sukdami televizorių neprisispaustumėte pirštų. - Elkitės atsargiai pasukdami televizorių, kad neužkliūtumėte. - Nepanaudotas dalis būtinai laikykite saugioje vietoje ateičiai. Laikykite jas vaikams nepasiekiamoje vietoje.

Valydami gaminį ar atlikdami jo techninę priežiūrą, neveikite jo per didelę jėga.

Nespauskite TV iš viršaus per stipriai. Jei tai padarysite, TV gali nukristi ir sužaloti arba sugadinti turtą.

Laikykite šį gaminį atokiai nuo medicinos prietaisų.

Šio gaminio (įskaitant priedus) viduje yra magnetų, kurie gali trikdyti širdies stimuliatorių, programuojamųjų šunto vožtuvų (galvos smegenų vandenei gydyti) arba kitų medicinos prietaisų veikimą. Laikykite šį gaminį atokiau nuo asmenų, naudojančių tokius medicinos prietaisus. Jei naudojate tokį medicininį įrenginį, prieš naudodami šį gaminį pasitarkite su gydytoju.

Laikykite vaikams arba prižiūrimiems suaugusiesiems nepasiekiamoje vietoje

Šio gaminio (įskaitant priedus) viduje yra magnetų. Prarijus magnetą (-us), gali kilti didelis pavojus, pvz., užspringti arba sužaloti žarnas, todėl prarijus magnetą (-us) būtina nedelsiant kreiptis į gydytoją.

Atsargumo priemonės

• Jei TV, sumontuotą ant prie sienos tvirtinamo laikiklio, naudosite ilgą laiką, siena už TV gali išblukti, arba tapetai gali atšokti, priklausomai nuo to, iš kokių medžiagų pastatyta siena.
• Nuėmus prisuktą prie sienos tvirtinamą laikiklį, sienoje liks grąžtu padarytos skylės.
• Nenaudokite prie sienos tvirtinamo laikiklio tokioje vietoje, kur jį veiktų mechaninė vibracija.

Prie sienos tvirtinamo laikiklio montavimas

"Sony" prekybos atstovams

ĮSPĖJIMAS

Toliau nurodytos instrukcijos skirtos tik "Sony" tiekėjams. Perskaitykite pirmiau pateiktas atsargumo priemones ir montuodami, eksploatuodami bei tikrindami šį gaminį ypatingą dėmesį skirkite saugai.

Nemontuokite prie sienos tvirtinamo laikiklio ant sienos tokioje vietoje, kur TV kampai arba šonai išsikištų už sienos paviršiaus.

Nemontuokite prie sienos tvirtinamo laikiklio ant kolonų ar panašių paviršių, kur TV kampai arba šonai išsikištų už sienos paviršiaus. Jei asmuo užkliūna už išsikišusio TV kampo ar šono, šis gali sužaloti arba sugadinti turtą.

Nemontuokite TV virš oro kondicionieriaus arba po juo.

Jei ant TV lašėtų vanduo arba jį ilgą laiką veiktų oro srautas iš oro kondicionieriaus, gali kilti gaisras, galima patirti elektros smūgį, arba TV gali sugesti.

Pasirūpinkite, kad prie sienos tvirtinamas laikiklis būtų patikimai pritvirtintas prie sienos, laikantis šiose naudojimo instrukcijose pateiktų nurodymų.

Jei kuris nors sraigtas atsilaisvina ar iškrenta, prie sienos tvirtinamas laikiklis gali nukristi ir sužaloti arba sugadinti turtą. Saugiai sumontuokite elementą naudodami sienos medžiagai skirtus keturis 8 mm skersmens sraigtus (arba lygiaverčius).

Tiekiamus sraigtus ir priedų dalis naudokite tinkamai, laikydamiesi šiose naudojimo instrukcijose pateiktų nurodymų. Jei naudojate pakaitalus, TV gali nukristi ir ką nors sužaloti, arba TV gali būti sugadintas.

Pasirūpinkite, kad laikiklis būtų surinktas tinkamai, vadovaujantis šiose naudojimo instrukcijose pateiktomis procedūromis.

Jei kuris nors sraigtas atsilaisvina ar iškrenta, TV gali nukristi ir ką nors sužaloti, arba TV gali būti sugadintas.

Pasirūpinkite, kad sraigtai būtų patikimai įsukti reikiamose vietose.

Jei to nepadarysite, TV gali nukristi ir ką nors sužaloti, arba TV gali būti sugadintas.

Būkite atsargūs, kad montavimo metu TV nebūtų sutrenktas.

Sutrenkus TV, jis gali nukristi arba perlužti. Taip galima susižaloti.

Įsitikinkite, kad TV montuosite ant statmenos ir plokščios sienos.

Jei to nepadarysite, TV gali nukristi ir sužaloti.

Teisingai sumontavę TV, tinkamai pritvirtinkite laidus.

Jei žmonės ar objektai įsipainios tarp kabelių, gali būti sužaloti žmonės arba sugadintas TV.

Saugokite, kad KS maitinimo laidas arba jungiamasis kabelis nebūtų suspausti.

Jei KS maitinimo laidas arba jungiamasis kabelis yra prispaustas tarp įrenginio ir sienos arba per jėgą sulenktas ar suspaustas, gali išlįsti vidiniai laidininkai, todėl gali įvykti trumpasis jungimas arba nutrūkti elektros tiekimas. Dėl to gali kilti gaisras, arba galima patirti elektros smūgį.

Sraigtai, kurių reikia prie sienos tvirtinamam laikikliui montuoti prie sienos, nepridėti.

Montuodami prie sienos tvirtinamą laikiklį, naudokite sienos medžiagai tinkančius sraigtus.

Prieš pradedant darbą

• Šiame vadove pateiktos televizoriaus iliustracijos yra pavyzdžiai, kurie naudojami, kad operacijų atlikimo instrukcijos būtų aiškios. Dėl to iliustracijos gali skirtis nuo jūsų televizoriaus.

Iš ko padaryta jūsų siena?

Pirmiausia išsiaiškinkite, kokio tipo yra siena, ant kurios norite tvirtinti televizorių.

Sausos konstrukcijos siena su profiliais

Atsargumo priemonės

• Didžiausias sienos storis: 16 mm.
• Įsitikinkite, kad vidinio medienos profilio dydis yra bent 51 mm × 102 mm (bendrasis) arba 38 mm × 89 mm (vardinis).
• Tarp tvirtinimo detalių palikite mažiausiai 406 mm tarpą horizontalia kryptimi.

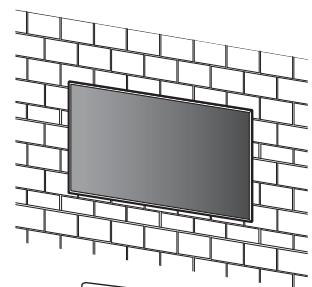

Betoninė arba iš betoninių blokelių padaryta siena

Atsargumo priemonės

• Prie sienos tvirtinamą laikiklį tvirtinkite tiesiai ant betoninės sienos.
• Įsitikinkite, kad betoninės sienos storis yra mažiausiai 203 mm.
• Įsitikinkite, kad kiekvieno betoninio blokelio dydis yra mažiausiai 203 mm × 203 mm × 406 mm.

Dalių patikrinimas

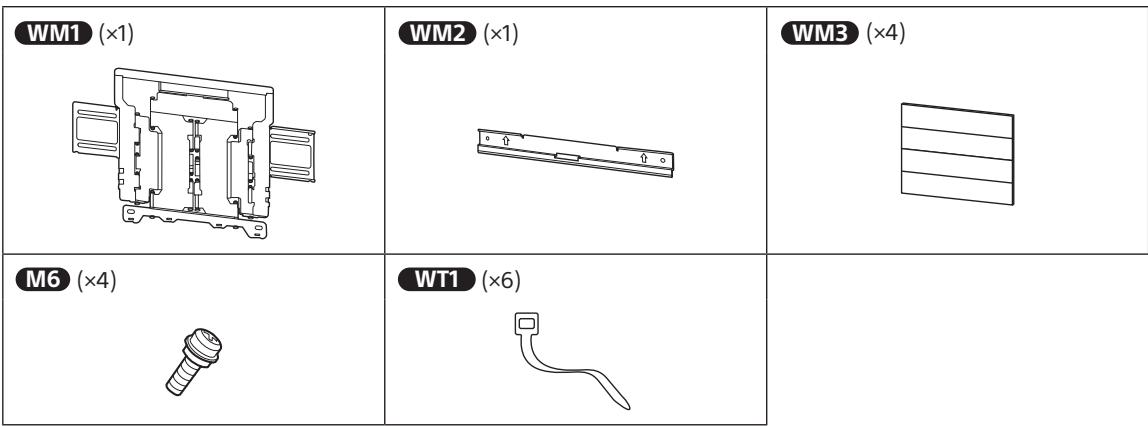

Tiekiama kartu su SU-WL850

• Įsitikinkite, kad yra visos dalys.

Tiekiama kartu su televizoriumi

Prie sienos tvirtinamas elementas

VS (×4)*

• Tik kai kuriuose regionuose / šalyse / modeliuose.

Pasiruošimas montuoti

• Prieš montuodami pasidėkite po ranka TV trumpąjį vadovą nustatymo vadovą.
• Patikrinkite TV montavimo vietą.
• Pasiruoškite keturis 8 mm skersmens sraigtus ir keturias tinkamas poveržles (parduodamos atskirai). Pasirinkite sienos medžiagai tinkamus sraigtus.
• Pasiruoškite šiuos įrankius:

*1	5,5 mm 10 mm
*2		1,5 N·m {15 kgf·cm}	*3
	*2 (x4)	*4 (x4) 8 mm × 60 mm	*4 (x4)

*1 Tik sausos konstrukcijos sienai su profiliais

2 Tik betoninei ar iš betoninių blokelių padarytai sienai 3 Priklauso nuo modelio *4 Kruopščiai pasirinkite sraigtus ir poveržles

A Prie sienos tvirtinamo laikiklio montavimas į sausos konstrukcijos sieną su profiliais

Prie sienos tvirtinamo laikiklio montavimas

1 Nuspręskite, kurioje vietoje montuosite.

Įsitikinkite, ar ant sienos pakanka vietos televizoriui ir ar ji išlaikys svorį, kuris bent šešis kartus didesnis už televizoriaus svorį.

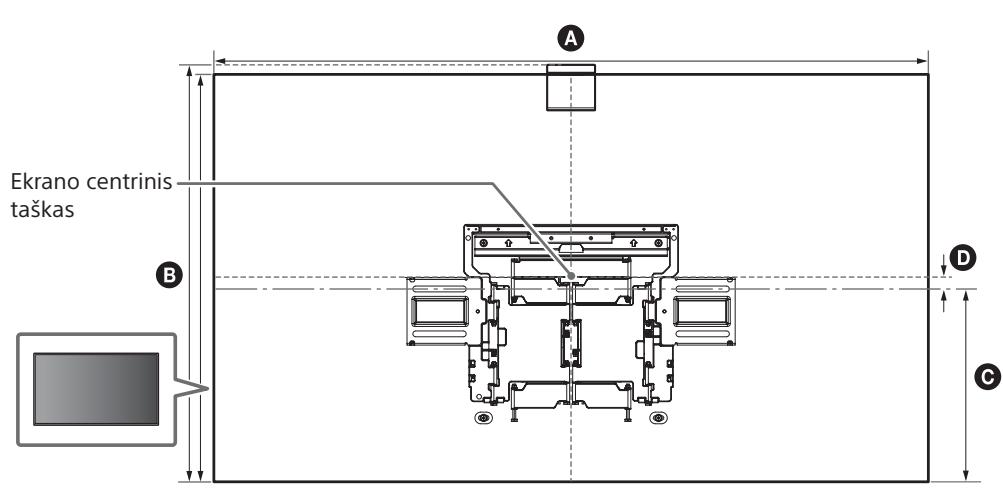

• Žr. skyrių „Prie sienos tvirtinamo laikiklio instaliacijos ant sienos matavimas" 19 psl.
• Norėdami sužinoti TV svorį, žr. TV trumpąjį vadovą.

Pastaba

• TV pritvirtinus prie sienos, viršutinė TV dalis šiek tiek pasvyra į priekį.
• Rekomenduojame patikrinti televizoriaus padėtį žiūrėjimo aplinkoje.

2

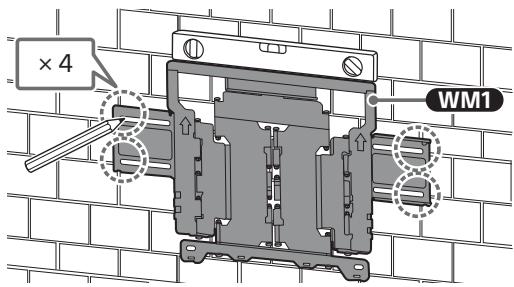

3 Sulygiuokite WM1 su siena ir keturiose vietose pažymėkite, kur yra profiliai.

Pastaba

Gulsčiuku patikrinkite, ar WM1 yra horizontalus.

4 Ties žymėmis išgręžkite viršutines skyles.

Įsitikinkite, ar vieta sienoje, kurioje gręšite skyles, galės atlaikyti svorį, bent šešis kartus didesnį už televizoriaus.

Pastaba

• Skylės gręžkite iki 75 mm gylio, naudodami 5,5 mm skersmens grąžtą.

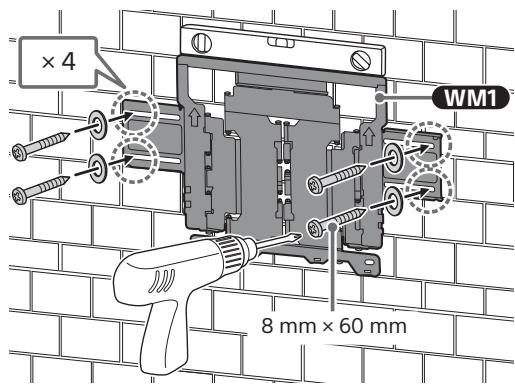

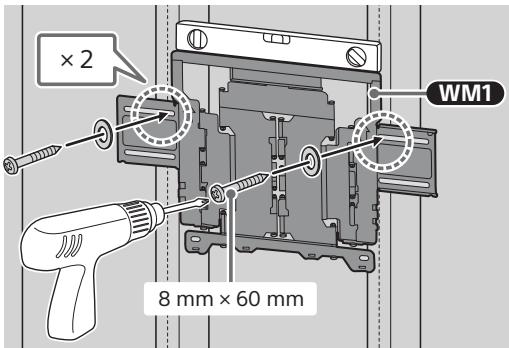

5 Tinkamais sraigtais (parduodami atskirai) ir poveržlėmis (parduodamos atskirai), pritvirtinkite WM1 ant sienos.

Pastaba

Gulsčiuku patikrinkite, ar WM1 yra horizontalus.

Atsargumo priemonė

• Neperveržkite medsraigčių (8 mm × 60 mm). Netinkamai užveržus, gali sumažėti medsraigčių (8 mm × 60 mm) laikomoji galia.

6 Žymių vietoje išgręžkite apatines skyles. (Gręžimo nurodymas pateiktas 4 veiksme.)

7 | įkiškite tinkamus sraigtus ir poveržles.

Pastaba

Gulsčiuku patikrinkite, ar WM1 yra horizontalus.

8 Iki pat galo ištraukite laikiklio atramą.

Pasiruošimas tvirtinti TV

Pastaba

• Nuimtus varžtus ir nenaudojamas dalis padėkite į saugią vietą, nepasiekiamą vaikams.

Naujo TV montavimas prie sienos*

• Tik kai kuriuose regionuose / šalyse / modeliuose.

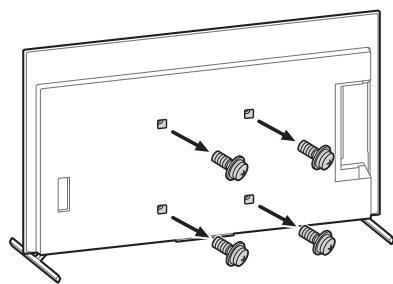

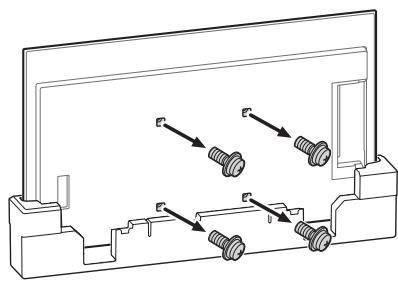

1 Išsukite televizoriaus užpakalinėje dalyje esančius varžtus.

2 Pritvirtinkite prie sienos tvirtinamą lentą (pridedama su televizoriumi) prie televizoriaus nugarėlės (kad būtų lygiagreti sienai).

Pastaba

• Prie televizoriaus tvirtindami prie sienos tvirtinamus elementus VS, būtinai juos priveržkite. Prie sienos tvirtinamo elemento VS montavimui naudokite tik plokščią atsuktuvą. Jei naudosite kitą įrankį, prie sienos tvirtinamą elementą VS galite priveržti per stipriai ir sugadinti televizorių.

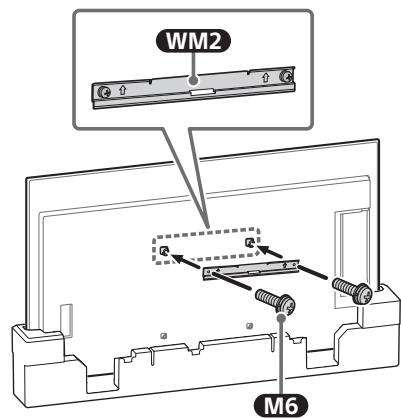

3 Naudodami WM2, pritvirtinkite M6 prie televizoriaus.

Naujo TV montavimas prie ant stalo pastatomo stovo

1. Nuimkite jungčių gaubtą.

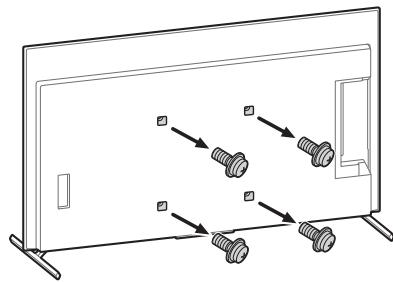

2. Išsukite televizoriaus užpakalinėje dalyje esančius varžtus.

3. Pritvirtinkite prie sienos tvirtinamą elementą VS (pridedama su televizoriumi) prie televizoriaus nugarėlės (kad būtų lygiagretus sienai).

Pastaba

• Prie televizoriaus tvirtindami prie sienos tvirtinamus elementus VS, būtinai juos priveržkite. Prie sienos tvirtinamo elemento VS montavimui naudokite tik plokščią atsuktuvą. Jei naudosite kitą įrankį, prie sienos tvirtinamą elementą VS galite priveržti per stipriai ir sugadinti televizorių.

4. Naudodami WM2, pritvirtinkite M6 prie televizoriaus.

5. Atjunkite ant stalo pastatomą stovą nuo televizoriaus.

• Ant stalo pastatomą stovą nuimkite po vieną dalį. Tvirtai laikykite ant stalo pastatomą stovą dviem rankomis, kol kiti žmonės kelia televizorių.

• Pakartokite ankstesnį veiksmą ir nuimkite kitą ant stalo pastatomo stovo dalį.

Pastaba

• Ant stalo pastatomam stovui nuimti reikia trijų arba daugiau žmonių.
• Nuimdami ant stalo pastatomą stovą nuo televizoriaus nenaudokite per daug jėgos, nes TV komplektas gali nukristi, ir dėl to gali būti sužalotas žmogus arba fiziškai sugadintas televizorius.
• Su ant stalo pastatomu stovu elkiteės atsargiai, kad nepažeistumėte televizoriaus.
• Būkite atsargūs, keldami televizorių, kai atjungiamas ant stalo pastatomas stovas, nes ant stalo pastatomas stovas gali nuvirsti ir sužeisti žmones.
• Atsargiai nuimkite ant stalo pastatomą stovą nuo televizoriaus, kad jis nenuvirstų ir nesugadintų televizoriaus, kuris yra ant jo uždėtas, paviršiaus.

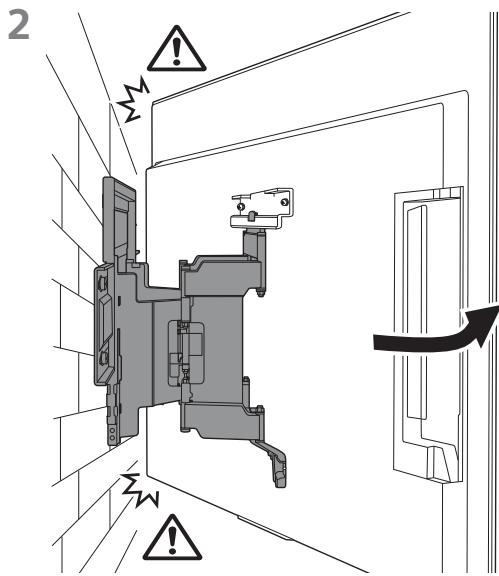

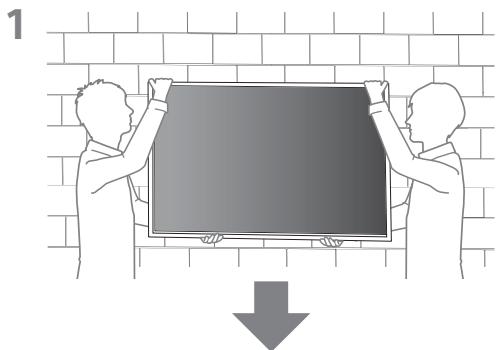

TV tvirtinimas prie sienos

2

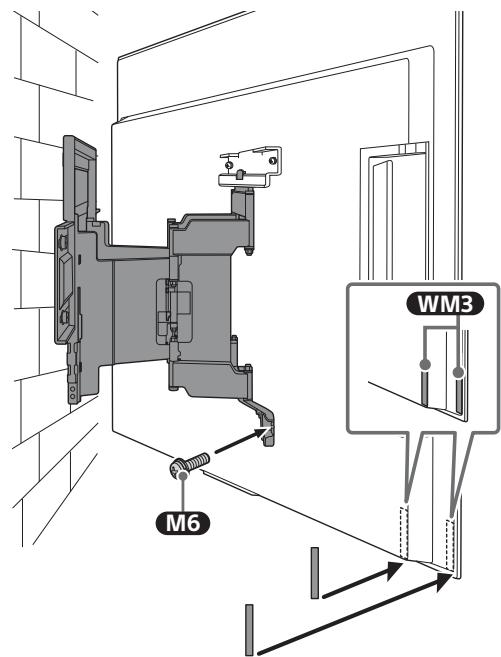

3 Prisukite prie sienos tvirtinamo laikiklio kairiąją ir dešiniąją puses, naudodami M6, ir pritvirtinkite WM3.

WM3 netvirtinkite ant etiketės.

Pastaba

4

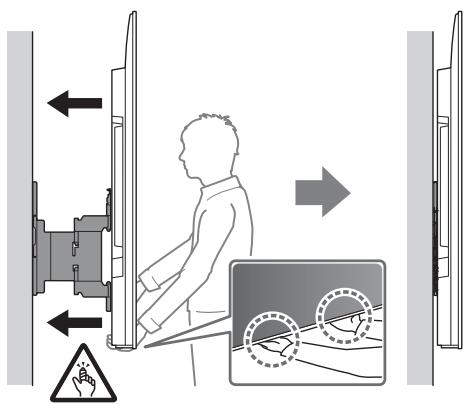

5 Judindami televizorių, tvirtai jį laikykite iš apačios.

Pastaba

• Priklausomai nuo prijungtų kabelių tipo ir skaičiaus, TV negali priartėti prie sienos. Tai ne gedimas.

ĮSPĖJIMAS

• Dideliam televizoriaus komplektui gabenti reikia dviejų ar daugiau žmonių (trijų ar daugiau žmonių reikia gabenant 189,3 cm (75 colių) ar didesnį televizorių) (išskyrus Egiptą).

Dideliam televizoriaus komplektui gabenti reikia dviejų ar daugiau žmonių (trijų ar daugiau žmonių reikia gabenant 75 colių (189,3 cm) ar didesnį televizorių) (tik Egiptui).

Montavimo darbų užbaigimo patvirtinimas

Patikrinkite toliau nurodytus dalykus.

• Ar laidai ir kabeliai nėra susisukę ar suspausti.

ĮSPĖJIMAS

• Neteisingai nutiesus KS maitinimo laidą ar kitus kabelius, galima patirti elektros smūgį, įvykus trumpajam jungimui. Dėl saugumo patvirtinkite, kad montavimo darbai baigti.

Kita informacija

Nuimdami TV, anksčiau aprašytą procedūrą atlikite atvirkščia tvarka.

ĮSPĖJIMAS

• Dideliam televizoriaus komplektui gabenti reikia dviejų ar daugiau žmonių (trijų ar daugiau žmonių reikėtų gabenant 189,3 cm (75 colių) ar didesnį televizorių) (išskyrus Egiptą).

Dideliam televizoriaus komplektui gabenti reikia dviejų ar daugiau žmonių (trijų ar daugiau žmonių reikėtų gabenant 75 colių (189,3 cm) ar didesnį televizorių) (tik Egiptui).

B. Prie sienos tvirtinamo laikiklio tvirtinimas prie betoninės ar iš betoninių blokelių padarytos sienos

WM1

Prie sienos tvirtinamo laikiklio montavimas

1. Nuspręskite, kurioje vietoje montuosite.

Įsitikinkite, ar ant sienos pakanka vietos televizoriui ir ar ji išlaikys svorį, kuris bent šešis kartus didesnis už televizoriaus svorį.

• Žr. skyriaus „Prie sienos tvirtinamo laikiklio instaliacijos ant sienos matavimas“ 19 psl. Norėdami sužinoti TV svorį, žr. TV trumpąjį vadovą.

Pastaba

• TV pritvirtinus prie sienos, viršutinė TV dalis šiek tiek pasvyra į priekį.
• Rekomenduojame patikrinti televizoriaus padėtį žiūrėjimo aplinkoje.

2 Sulygiuokite WM1 su siena ir pasižymėkite keturiose vietose.

Pastaba

Gulsčiuku patikrinkite, ar WM1 yra horizontalus.

3 Išgręžkite kontrolines skyles žymiu vietose.

Įsitikinkite, ar vieta sienoje, kurioje gręšite skyles, galės atlaikyti svorį, bent šešis kartus didesnį už televizoriaus.

Pastaba

• Skylės gręžkite iki 75 mm gylio, naudodami 10 mm skersmens grąžtą.

5 Tinkamais sraigtais (parduodami atskirai) ir poveržlėmis (parduodamos atskirai), pritvirtinkite WM1 ant sienos.

Pastaba

Gulsčiuku patikrinkite, ar WM1 yra horizontalus.

Atsargumo priemonė

• Neperveržkite medsraigčių (8 mm × 60 mm). Netinkamai užveržus, gali sumažėti medsraigčių (8 mm × 60 mm) laikomoji galia.

6 Iki pat galo ištraukite laikiklio atramą.

Pasiruošimas tvirtinti TV

Pastaba

• Nuimtus varžtus ir nenaudojamas dalis padėkite į saugią vietą, nepasiekiamą vaikams.

Naujo TV montavimas prie sienos*

• Tik kai kuriuose regionuose / šalyse / modeliuose. 1 Išsukite televizoriaus užpakalinėje dalyje esančius varžtus.

2 Pritvirtinkite prie sienos tvirtinamą elementą VS (pridedama su televizoriumi) prie televizoriaus nugarėlės (kad būtų lygiagretus sienai).

Pastaba

• Prie televizoriaus tvirtindami prie sienos tvirtinamus elementus VS, būtinai juos priveržkite. Prie sienos tvirtinamo elemento VS montavimui naudokite tik plokščią atsuktuvą. Jei naudosite kitą įrankį, prie sienos tvirtinamą elementą VS galite priveržti per stipriai ir sugadinti televizorių.

3 Naudodami WM2, pritvirtinkite M6 prie televizoriaus.

Naujo TV montavimas prie ant stalo pastatomo stovo

1 Nuimkite jungčių gaubtą.

2 Išsukite televizoriaus užpakalinėje dalyje esančius varžtus.

3 Pritvirtinkite prie sienos tvirtinamą elementą VS (pridedama su televizoriumi) prie televizoriaus nugarėlės (kad būtų lygiagretus sienai).

Pastaba

• Prie televizoriaus tvirtindami prie sienos tvirtinamus elementus VS, būtinai juos priveržkite. Prie sienos tvirtinamo elemento VS montavimui naudokite tik plokščią atsuktuvą. Jei naudosite kitą įrankį, prie sienos tvirtinamą elementą VS galite priveržti per stipriai ir sugadinti televizorių.

4 Naudodami WM2, pritvirtinkite M6 prie televizoriaus.

5 Atjunkite ant stalo pastatomą stovą.

• Ant stalo pastatomą stovą nuimkite po vieną dalį. Tvirtai laikykite ant stalo pastatomą stovą dviem rankomis, kol kiti žmonės kelia televizorių.

• Pakartokite ankstesnį veiksmą ir nuimkite kitą ant stalo pastatomo stovo dalį.

Pastaba

• Ant stalo pastatomam stovui nuimti reikia trijų arba daugiau žmonių.
• Nuimdami ant stalo pastatomą stovą nuo televizoriaus nenaudokite per daug jėgos, nes TV komplektas gali nukristi, ir dėl to gali būti sužalotas žmogus arba fiziškai sugadintas televizorius.
• Su ant stalo pastatomu stovu elkites atsargiai, kad nepažeistumėte televizoriaus. Būkite atsargūs, keldami televizorių, kai atjungiamas ant stalo pastatomas stovas, nes ant stalo pastatomas stovas gali nuvirsti ir sužeisti žmones.
• Atsargiai nuimkite ant stalo pastatomą stovą nuo televizoriaus, kad jis nenuvirstų ir nesugadintų televizoriaus, kuris yra ant jo uždėtas, paviršiaus.

TV tvirtinimas prie sienos

Pastaba

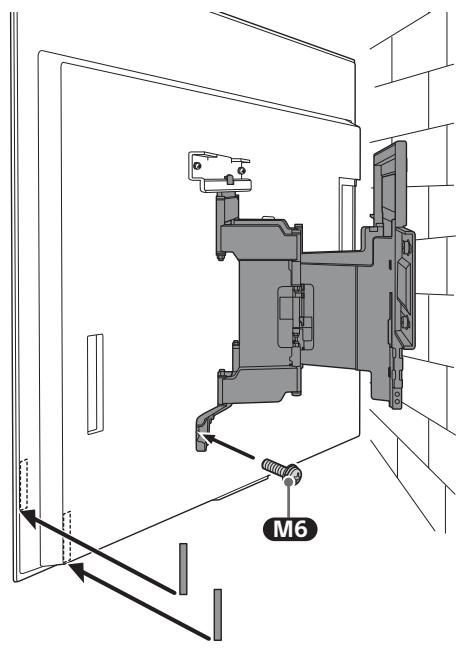

3 Prisukite prie sienos tvirtinamo laikiklio kairiąją ir dešiniąją puses, naudodami M6, ir pritvirtinkite WM3.

WM3 netvirtinkite ant etiketės.

5 Judindami televizorių, tvirtai jį laikykite iš apačios.

Pastaba

• Priklausomai nuo prijungtų kabelių tipo ir skaičiaus, TV negali priartėti prie sienos. Tai ne gedimas.

ĮSPĖJIMAS

• Dideliam televizoriaus komplektui gabenti reikia dviejų ar daugiau žmonių (trijų ar daugiau žmonių reikia gabenant 189,3 cm (75 colių) ar didesnį televizorių) (išskyrus Egiptą). Dideliam televizoriaus komplektui gabenti reikia dviejų ar daugiau žmonių (trijų ar daugiau žmonių reikia gabenant 75 colių (189,3 cm) ar didesnį televizorių) (tik Egiptui).

Montavimo darbų užbaigimo patvirtinimas

Patikrinkite toliau nurodytus dalykus.

• Ar laidai ir kabeliai nėra susisukę ar suspausti.

ĮSPĖJIMAS

• Neteisingai nutiesus KS maitinimo laidą ar kitus kabelius, galima patirti elektros smūgį, įvykus trumpajam jungimui. Dėl saugumo patvirtinkite, kad montavimo darbai baigti.

Kita informacija

Nuimdami TV, anksčiau aprašytą procedūrą atlikite atvirkščia tvarka.

ĮSPĖJIMAS

• Dideliam televizoriaus komplektui gabenti reikia dviejų ar daugiau žmonių (trijų ar daugiau žmonių reikia gabenant 189,3 cm (75 colių) ar didesnį televizorių) (išskyrus Egiptą).

Dideliam televizoriaus komplektui gabenti reikia dviejų ar daugiau žmonių (trijų ar daugiau žmonių reikia gabenant 75 colių (189,3 cm) ar didesnį televizorių) (tik Egiptui).

Techniniai duomenys

WM1

Matmenys: (apytiksliai) [mm]

Svoris (tik pagrindo): (apytiksliai) [kg] 3,0

Dizainas ir techniniai duomenys gali būti keičiami be įspėjimo.

Nuorodos

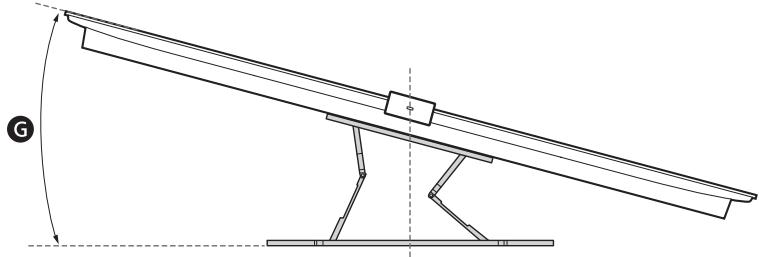

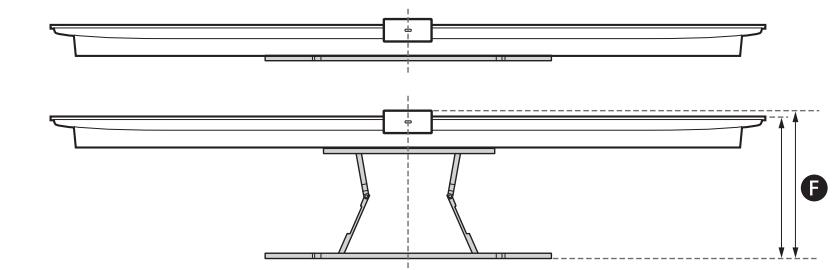

Prie sienos tvirtinamo laikiklio instaliacijos ant sienos matavimas

Atsižvelgiant į montažą, lentelėje nurodyti skaičiai gali šiek tiek skirtis.

Su kamera (mm)

Modelio pavadinimas	A	B	C	D	E	F*	G* (°)
XR-77A8xEL	1722	1013	340	165	78	281	15
XR-65A8xEL	1448	851	342	82	77	281	18
XR-55A8xEL	1227	727	342	20	77	281	19

• (Apytiksliai)

Be kameros (mm)

Modelio pavadinimas	A	B	C	D	E	F*	G* (°)
XR-77A8xL	1722	998	340	165	66	269	15
XR-65A8xL	1448	836	342	82	66	269	18
XR-55A8xL	1227	712	342	20	66	269	19

• (Apytiksliai)

Navodila za uporabo nosilca za stensko montažo Sony (SU-WL850)

Podprti modeli*:
