Tuotetyyppi	Television seinäkiinnitysteline
Merkki	Sony
Malli	SU-WL850
Telineen paino	Noin 3,0 kg (vain jalusta)
Mitat (teline)	a: 354 mm, b: 116 mm, c: 77 mm, d: 563 mm, e: 533 mm, f: 370 mm, g: 368 mm, h: 350 mm, i: 11 mm
Materiaalit	Metalli (todennäköisesti teräs)
Väri	Musta (ei määritelty, yleinen arvio)
Yhteensopivuus	Sony XR-77/65/55A8xL- ja A8xEL-sarjojen televisiot
Seinäkiinnitys	Kuivalle seinälle tai betonille
Mukana tulevat ruuvit	Ei, seinään sopivat 8 mm ruuvit ostettava erikseen
Mukana tulevat osat	WM1 (x1), WM2 (x1), WM3 (x4), M6 (x4), WT1 (x6)
Kallistuskulma (kameran kanssa)	Noin 15°–19° mallista riippuen
Kallistuskulma (ilman kameraa)	Noin 15°–19° mallista riippuen
Etäisyys seinästä (kameran kanssa)	Noin 269–281 mm mallista riippuen
Etäisyys seinästä (ilman kameraa)	Noin 269–281 mm mallista riippuen
Asennus	Tulee suorittaa valtuutetun ammattiasentajan toimesta
Turvallisuus	Seinän on kestettävä vähintään 6 kertaa television paino; älä ylitä enimmäiskuormitusta
Huolto	Puhdista pehmeällä liinalla, vältä hankaavia aineita; älä käytä liiallista voimaa
Korjattavuus	Ei irrotettavia osia mukana; ota yhteys valtuutettuun asentajaan korjausta varten
Takuu	Katso Sony:n yleiset ehdot

Usein kysytyt kysymykset - SU-WL850 SONY

Mitkä televisiot ovat yhteensopivia Sony SU-WL850 -seinäkiinnikkeen kanssa?

Teline on suunniteltu seuraavien Sony-televisiosarjojen kanssa: XR-77A8xL / 77A8xEL, XR-65A8xL / 65A8xEL, XR-55A8xL / 55A8xEL (x/xx tarkoittaa mallikohtaisia merkkejä).

Voinko asentaa tämän telineen itse?

Ei, Sony suosittelee lämpimästi valtuutetun ammattiasentajan käyttöä. Virheellinen asennus voi johtaa television putoamiseen ja aiheuttaa vakavia vammoja.

Mikä on telineen tukema enimmäispaino?

Seinän on kestettävä vähintään kuusi kertaa television paino. Tarkista television tarkka paino television viiteoppaasta.

Mahdollistaako teline television kallistamisen tai kääntämisen?

Kyllä, teline mahdollistaa kallistuksen eteenpäin. Kallistuskulma vaihtelee mallin mukaan (noin 15°–19°). Televisiota voidaan myös kääntää sivuttain, mutta varoen.

Mitä työkaluja asennukseen tarvitaan?

Tarvitset ruuvitaltan, poran, seinääsi sopivat tulpat ja 8 mm:n ruuvit (eivät sisälly). Kuivalle seinälle suositellaan 5,5 mm:n poranterää; betonille 10 mm:n poranterää.

Kuinka kiinnitän telineen betoniseinään?

Poraa 75 mm syvyiset ohjausreiät 10 mm poranterällä, kiinnitä sitten WM1-teline sopivilla ruuveilla (eivät sisälly) ja aluslevyillä. Käytä vatupassia varmistaaksesi vaakasuoruus.

Kuinka kiinnitän telineen kuivalle seinälle?

Varmista, että seinän paksuus on enintään 16 mm ja että tukipylväiden väli on vähintään 406 mm. Poraa 75 mm syvyiset ohjausreiät 5,5 mm poranterällä ja kiinnitä teline sopivilla ruuveilla.

Mitä tehdä, jos televisio ei lähesty seinää asennuksen jälkeen?

Tämä voi johtua television taakse kytkettyjen kaapeleiden tyypistä ja määrästä. Se ei ole toimintahäiriö. Yritä järjestellä kaapeleita uudelleen vähentääksesi niitä.

Kuinka irrotan television seinätelineestä?

Noudata asennuksen vastakkaista menettelyä. Suurille televisioille (75 tuumaa ja enemmän) tarvitaan kaksi tai useampi henkilö. Irrota turvaruuvit ja nosta televisio varovasti.

Mistä löydän yksityiskohtaiset asennusohjeet?

Katso telineen mukana toimitettua asennusopasta, joka sisältää kaavioita ja tarkkoja vaiheita. Voit myös ladata ohjeet Sony:n verkkosivuilta.

KÄYTTÖOHJE SU-WL850 SONY

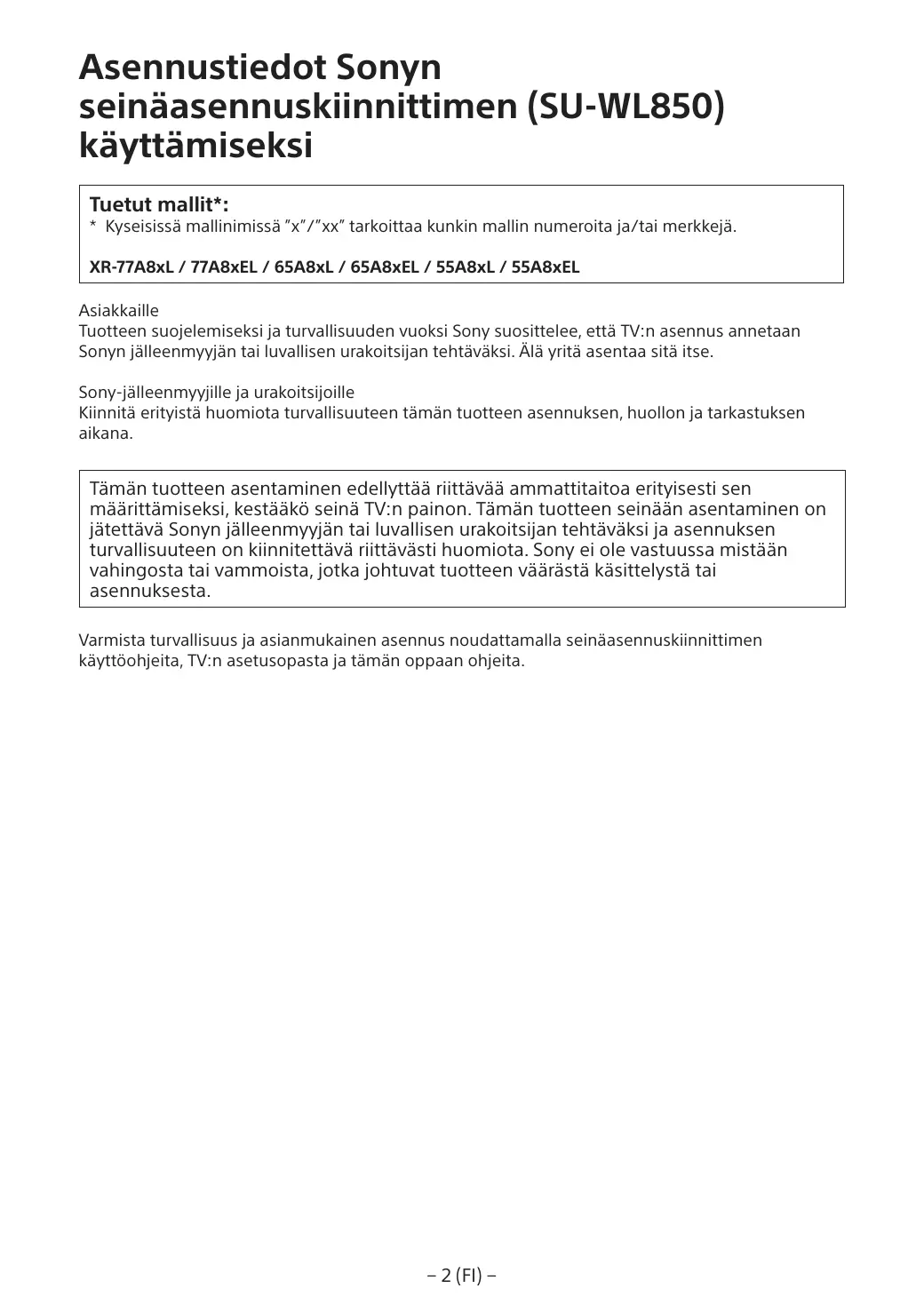

Asennustiedot Sonyn seinäasennuskiinnittimen (SU-WL850) käyttämiseksi

Tuetut mallit*:

• Kyseisissä mallinimissä "x"/"xx" tarkoittaa kunkin mallin numeroita ja/tai merkkejä.

XR-77A8xL / 77A8xEL / 65A8xL / 65A8xEL / 55A8xL / 55A8xEL

Asiakkaille

Tuotteen suojelemiseksi ja turvallisuuden vuoksi Sony suosittelee, että TV:n asennus annetaan Sonyn jälleenmyyjän tai luvallisen urakoitsijan tehtäväksi. Älä yritä asentaa sitä itse.

Sony-jälleenmyyjille ja urakoitsijoille

Kiinnitä erityistä huomiota turvallisuuteen tämän tuotteen asennuksen, huollon ja tarkastuksen aikana.

Tämän tuotteen asentaminen edellyttää riittävää ammattitaitoa erityisesti sen määrittämiseksi, kestääkö seinä TV:n painon. Tämän tuotteen seinään asentaminen on jätettävä Sonyn jälleenmyyjän tai luvallisen urakoitsijan tehtäväksi ja asennuksen turvallisuuteen on kiinnitettävä riittävästi huomiota. Sony ei ole vastuussa mistään vahingosta tai vammoista, jotka johtuvat tuotteen väärästä käsittelystä tai asennuksesta.

Varmista turvallisuus ja asianmukainen asennus noudattamalla seinäasennuskiinnittimen käyttöohjeita, TV:n asetusopasta ja tämän oppaan ohjeita.

Seinäasennuskiinnitin

Turvallisuus

Kiitos, että ostit tämän tuotteen.

Asiakkaille

TV:n asennus seinälle

VAROITUS

VAATII AMMATTILAISEN ASENNUKSEN

Tämän tuotteen saa asentaa vain ammattimainen asentaja, joka osaa määrittää, kestäkö seinä TV:n painon. Jos TV:tä ei kiinnitetä oikein asennuksen aikana, se saattaa pudota ja aiheuttaa vakavan loukkaantumisen. Sony ei ole vastuussa vahingoista tai loukkaantumisesta, joka johtuu virheellisestä käsittelystä tai asennuksesta tai muun kuin määritetyn tuotteen asennuksesta. Tämä ei vaikuta (mahdollisiin) lakisääteisiin oikeuksiin.

Sony-jälleenmyyjille

Tämän tuotteen asentaminen edellyttää riittävää ammattitaitoa. Lue tämä käyttöohje huolellisesti, jotta asennustyö olisi turvallista. Sony ei ole vastuussa mistään vahingosta tai vammoista, jotka johtuvat tuotteen väärästä käsittelystä tai asennuksesta. Anna tämä käyttöohje asiakkaalle asennuksen jälkeen.

Tässä käyttöoppaassa kuvataan tuotteen oikeaoppinen käsittely sekä tärkeät varotoimet onnettomuuksien estämiseksi. Käyttäjän vastuulla on lukea, ymmärtää läpikotaisin ja noudattaa kaikkia tämän käyttöoppaan ohjeita. Jos näin ei tehdä, seurauksena voi olla vakava henkilökohtainen loukkaantuminen tai omaisuusvahinko, ja se voi mitätöidä takuun. Säilytä tämä käyttöohje tulevaa käyttöä varten.

Sonyn tuotteet on suunniteltu turvallisuutta ajatellen. Jos tuotteita käytetään väärin, seurauksena voi olla tulipalon, sähköiskun, tuotteen kaatumisen tai putoamisen aiheuttama vakava henkilövahinko. Huomioi turvallisuutta koskevat varotoimet tällaisten onnettomuuksien estämiseksi.

VAROTOIMET

Määritetyt tuotteet

Tämä seinäasennuskiinnitin on tarkoitettu käytettäväksi sille määritettyjen TV:iden kanssa. Tarkista TV:n viiteoppaasta, että seinäasennuskiinnitintä voidaan käyttää.

Asiakkaille

VAROITUS

Jos seuraavia varotoimia ei noudateta, seurauksena voi olla tulipalon, sähköiskun tai tuotteen putoamisen aiheuttama vakava henkilövahinko tai kuolema.

Asennuksen saa suorittaa vain luvanvarainen urakoitsija. Pidä lapset poissa asennusalueelta asennuksen aikana.

Jos seinäasennuskiinnitintä tai TV:tä ei asenneta oikein, seurauksena voi olla seuraavat onnettomuudet. Jätä asennus luvanvaraisen urakoitsijan tehtäväksi.

• TV saattaa pudota ja aiheuttaa mustelmia, murtumia tai muun vakavan henkilövahingon. Jos seinä, johon seinäasennuskiinnike asennetaan, on epävakaa, epätasainen tai se ei ole kohtisuorassa lattiaan nähden, yksikkö saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon. Seinän pitäisi pystyä kannattamaan vähintään kuusi kertaa TV:n painon. (Katso TV:n paino sen viiteoppaasta.)
• Jos seinäasennuskiinnikettä ei ole asennettu seinälle tarpeeksi tukevasti, yksikkö saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon.

Varmista, että TV:n siirron tai irrottamisen tekee luvallinen urakoitsija.

Jos muut kuin luvalliset urakoitsijat asentavat, kuljettavat tai irrottavat TV:n, se saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon. Suuren television siirtämiseen tarvitaan vähintään kaksi henkilöä (tai vähintään kolme henkilöä, jos television koko on yli 189,3 cm (75 tuumaa)) (paitsi Egypti).

Suuren television siirtämiseen tarvitaan vähintään kaksi henkilöä (tai vähintään kolme henkilöä, jos television koko on yli 75 tuumaa (189,3 cm)) (vain Egypti).

Älä irrota ruuveja tms. TV:n kiinnityksen jälkeen.

Jos näin tehdään, TV saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon.

Älä tee muutoksia seinäasennuskiinnikkeen osiin.

Jos näin tehdään, seinäasennuskiinnike saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon.

Älä asenna muita laitteita kuin määritelty tuote.

Tämä seinäasennuskiinnike on tarkoitettu käytettäväksi ainoastaan sille määritellyn tuotteen kanssa. Jos asennat muun kuin määritellyn laitteen, se saattaa pudota ja rikkoutua ja aiheuttaa henkilö- tai omaisuusvahingon.

Älä kohdista seinäasennuskiinnittimeen TV:n lisäksi muuta kuormaa.

Älä ravista TV:tä vasemmalle/oikealle tai ylös/alas.

Jos näin tehdään, TV saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon.

Älä nojaa TV:hen tai riipu siitä.

Älä nojaa TV:hen tai ripu siitä, sillä saatat pudota ja aiheuttaa vakavan henkilövahingon.

VAROTOIMET

Seuraavia varotoimia ei noudateta, seurauksena voi olla henkilö- tai omaisuusvahinko.

• Varo, etteivät sormet jää väliin, kun käsittelet seinäasennuskiinnitintä tai kannat TV:tä. Kun käännät TV:tä, käsittele varovasti ja huolehdi, ettet osu lähellä oleviin ihmisiin. Säilytä käyttämättömät osat varmassa tallessa tulevaa käyttöä varten. Pidä ne poissa lasten ulottuvilta.

Älä käytä liikaa voimaa tuotteen puhdistuksen tai huollon yhteydessä.

Aina pidä TV:n yläosasta kiinni. Jos näin tehdään, TV saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon.

Älä sijoita tätä laitetta lähelle lääketieteellisiä laitteita.

Tässä tuotteessa (lisävarusteet mukaan lukien) on magneetteja, jotka voivat häiritä tahdistimia, hydrokefalian hoitoon tarkoitettuja ohjelmoitavia sunttiventtiilejä tai muita lääketieteellisiä laitteita. Älä sijoita tätä laitetta lähelle henkilöitä, jotka käyttävät tällaisia lääketieteellisiä laitteita. Neuvottele lääkärin kanssa ennen tämän tuotteen käyttämistä, jos käytät jotain tällaista lääketieteellistä laitetta.

Säilytettävä lasten tai valvottavien henkilöiden ulottumattomissa.

Tässä tuotteessa (lisävarusteet mukaan lukien) on magneetteja. Magneettien nieleminen voi aiheuttaa vakavia vahinkoja, kuten tukehtumisvaaran tai suolistovammoja. Jos magneetti on nielty, ota välittömästi yhteyttä lääkäriin.

Varotoimet

• Jos seinäasennuskiinnittimeen asennettua TV:tä käytetään pitkään, TV:n takana tai yläpuolella oleva seinäpinta voi värjäytyä tai tapetti irrota seinämateriaalista riippuen.
• Jos seinäasennuskiinnitin irrotetaan seinään asentamisen jälkeen, seinään jää ruuvireiät.
• Älä käytä seinäasennuskiinnitintä paikassa, johon kohdistuu mekaanista tärinää.

Seinäasennuskiinnittimen asentaminen

Sony-jällenmyyjille

VAROITUS

Seuraavat ohjeet ovat ainoastaan Sony-jällenmyyjälle. Muista lukea edellä olevat turvallisuusvarotoimet ja kiinnitä erityistä huomiota turvallisuuteen tämän tuotteen asennuksen, huollon ja tarkastuksen aikana.

Älä asenna seinäasennuskiinnitintä seinäpintoihin, joissa TV:n kulmat tai sivut ulkonevat seinäpinnasta.

Älä asenna seinäasennuskiinnitintä pylvääseen tai vastaaviin seinäpintoihin, joissa TV:n kulmat tai sivut ulkonevat seinäpinnasta. Jos henkilö tai esine osuu TV:n ulkonevaan kulmaan tai sivuun, seurauksena voi olla henkilö- tai omaisuusvahinko.

Älä asenna TV:tä ilmastointilaitteen ylä- tai alapuolelle.

Jos TV altistuu ilmastointilaitteen vesivuodoille tai pitkäaikaiselle ilmavirralle, seurauksena voi olla tulipalo, sähköisku tai TV:n toimintahäiriö.

Muista asentaa seinäasennuskiinnitin tukevasti seinään tässä käyttöoppaassa annettujen ohjeiden mukaisesti.

Jos jokin ruuveista on löysällä tai pudonnut, seinäasennuskiinnitin saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon. Muista käyttää seinän materiaaliin sopivia ruuveja ja asenna yksikkö tukevasti neljällä ruuvilla, jotka ovat halkaisijaltaan 8 mm (tai vastaavia).

Muista käyttää mukana toimitettuja ruuveja ja kiinnitysosia oikein ja noudata tässä käyttöoppaassa annettuja ohjeita. Jos käytät korvaavia osia, TV saattaa pudota ja aiheuttaa henkilövahingon tai vahingoittaa TV:tä.

Muista kiinnittää kiinnitin oikein noudattamalla tässä käyttöoppaassa selitettyä menetelmää.

Jos jokin ruuveista on löysällä tai pudonnut, TV saattaa pudota ja aiheuttaa henkilövahingon tai itse TV:n vaurioitumisen.

Muista kiristää ruuvit kunnolla tarkoitettuihin kohtiin.

Jos näin ei tehdä, TV saattaa pudota ja aiheuttaa henkilövahingon tai itse TV:n vaurioitumisen.

Varo kohdistamasta TV:hen iskuja asennuksen aikana.

Jos TV:hen kohdistuu isku, se saattaa pudota tai rikkoutua ja tämä voi aiheuttaa henkilö- tai omaisuusvahingon.

TV on asennettava seinään, joka on sekä kohtisuora että tasainen.

Jos näin ei tehdä, TV saattaa pudota tai rikkoutua ja tämä voi aiheuttaa henkilö- tai omaisuusvahingon.

Kun TV on asennettu oikein, kiinnitä kaapelit kunnolla.

Jos henkilöt tai eläimet sotkeutuvat kaapeleihin, seurauksena saattaa olla henkilövahinko tai TV:n vahingoittuminen.

Älä anna virtajohdon ja liitäntäkaapelin jäädä puristuksiin.

Jos virtajohto tai liitäntäkaapeli jää puristuksiin laitteen ja seinän väliin tai niitä taitetaan tai kierretään voimalla, sisäiset johtimet voivat tulla näkyviin ja seurauksena on oikosulku tai katkos. Tämä voi aiheuttaa tulipalon tai sähköiskun.

Seinäasennuskiinnikkeen seinäkiinnitykseen tarvittavat ruuvit eivät sisälly toimitukseen.

Käytä seinämateriaalille ja -rakenteelle sopivia ruuveja, kun kiinnität seinäasennuskiinnikkeen.

Ennen aloittamista

• Tässä käyttöoppaassa olevat TV:n kuvitukset ovat esimerkkejä, joiden on tarkoitus auttaa antamaan selkeä käsitys toiminnoista. Tästä syystä kuvissa esitetty TV voi näyttää erilaiselta kuin todellinen TV:si.

Mistä seinä on tehty?

Tarkista ensin seinätyyppi, johon TV asennetaan.

Kipsilevyseinä, jossa on koolaus

Varotoimet

Kipsilevyseinän maksimipaksuus: 16 mm. - Varmista, että sisäisen koolauspuun koko on vähintään 51 mm × 102 mm yleisesti tai 38 mm × 89 mm nimellisesti. - Pidä vähintään 406 mm väliä vaakasuunnassa kiinnittimien välillä.

Betoniseinä tai tiiliseinä

Varotoimet

• Kiinnitä seinäkiinnitin suoraan betoniseinään.
• Varmista, että betoniseinän paksuus on vähintään 203 mm.
• Varmista, että kunkin tiilen koko on vähintään 203 mm × 203 mm × 406 mm.

Osien tarkistaminen

Toimitetaan SU-WL850:n mukana

• Tarkista, että kaikki osat on toimitettu.

WM1 (×1)	WM2 (×1)	WM3 (×4)
M6 (×4)	WT1 (×6)

Toimitetaan TV:n mukana

Seinäasennuksen kiinnitysosa

VS (×4)*

• Vain tietyt alueet/maat/mallit.

Asennuksen valmistelu

• Ota TV:n viiteopas ja asetusopas esille ennen asennusta.
• Tarkista TV:n asennuskohta.
• Valmistele neljä ruuvia, joiden halkaisija on 8 mm, ja neljä sopivaa aluslevyä (ei sisälly toimitukseen). Valitse seinämateriaalille sopivat ruuvit.
• Ota esille seuraavat työkalut:

*1	5,5 mm 10 mm
*2		1,5 N·m {15 kgf·cm}	*3
	*2 (x4)	*4 (x4) 8 mm × 60 mm	*4 (x4)

*1 Vain kipsilevyseinä, jossa on koolaus

2 Vain betoniseinä tai tiiliseinä 3 Mallista riippuen *4 Valitse ruuvit ja aluslevyt huolellisesti

A Seinäasennuskiinnittimen asentaminen kipsilevyseinään, jossa on koolaus

Seinäasennuskiinnittimen asentaminen seinälle

1 Määritä asennuspaikka.

Varmista, että seinä on riittävän iso TV:lle ja pystyy kantamaan vähintään kuusi kertaa TV:n painon.

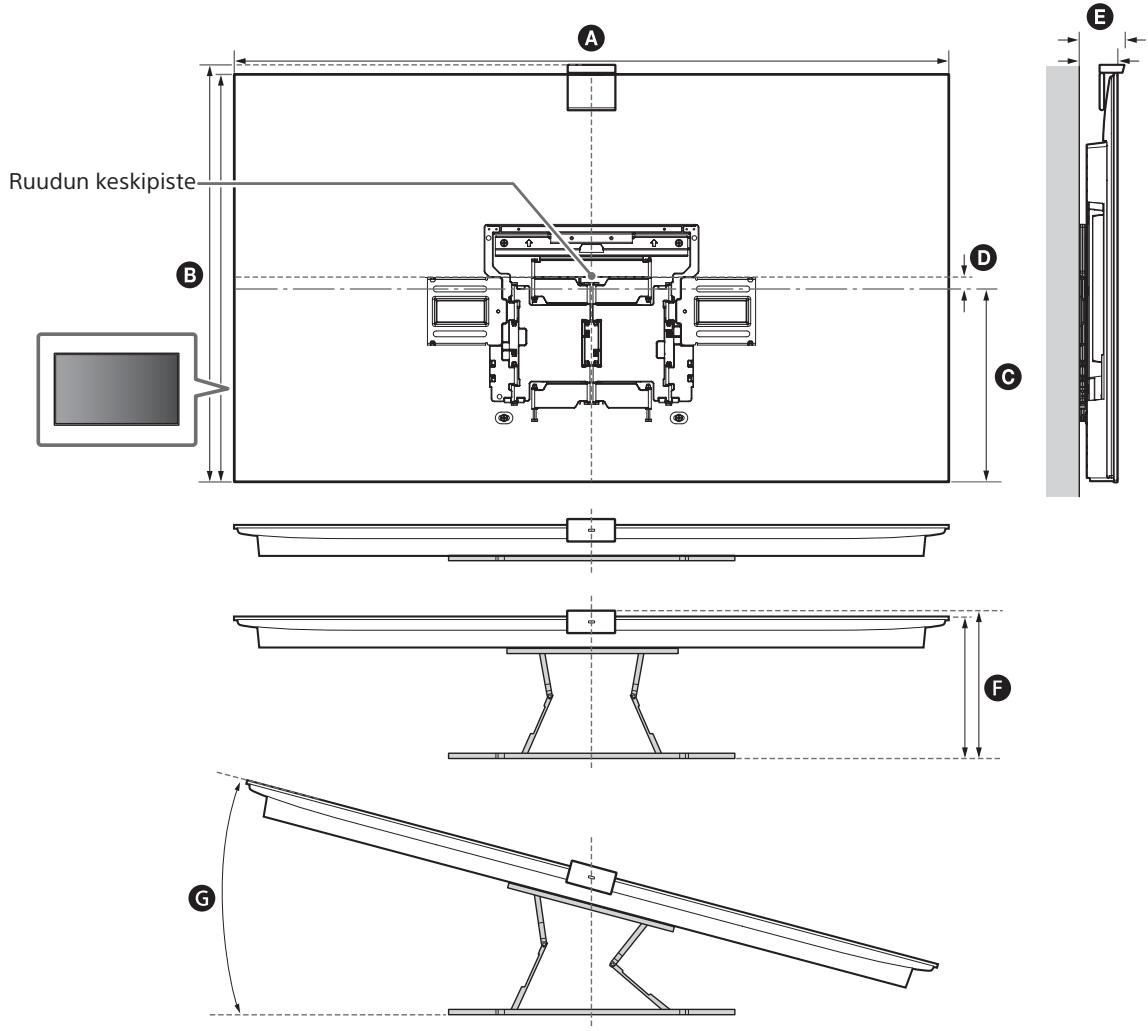

• Katso kohta "Mitat seinäasennuskiinnittimen seinälle asentamista varten" sivulla 18.
• Katso TV:n paino sen viiteoppaasta.

Huomautus

• Kun TV on asennettu seinälle, sen yläreuna on hieman eteenpäin kallellaan.
• Suosittelemme TV:n sijainnin tarkistamista katseluympäristössä.

2

3 Aseta WM1 seinän mukaisesti ja tee neljä merkkiä koolausten kohdalle.

Huomautus

• Tarkista vatupassilla, että WM1 on suorassa.

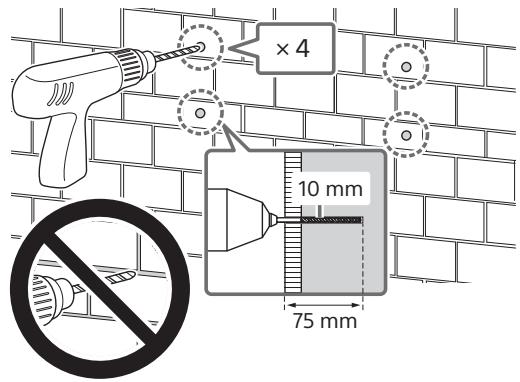

4 Poraa aloitusyläreät merkkien kohdalle.

Varmista, että seinän kohta, johon reiät porataan, on tarpeeksi kestävä kannattelemaan vähintään kuusi kertaa TV:n painon.

Huomautus

Aloitusreiät on porattava 75 mm:n syvyyteen halkaisijaltaan 5,5 mm:n poranterällä.

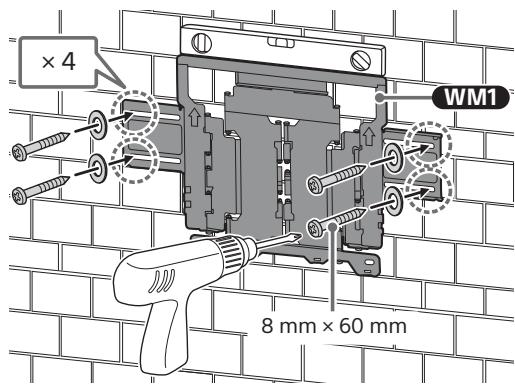

5 Asenna WM1 seinään sopivilla ruuveilla (ei sisälly toimitukseen) ja aluslevyillä (ei sisälly toimitukseen).

Huomautus

• Tarkista vatupassilla, että WM1 on suorassa.

Varotoimet

• Älä ylikiristä puuruuvia (8 mm × 60 mm). Virheellinen kiristäminen voi heikentää puuruuvin (8 mm × 60 mm) pitovoimaa.

6 Poraa aloitusalareiät merkkien kohdalle. (Katso vaiheesta 4 porausohjeet.)

7 Etsi sopivat ruuvit ja aluslevyt reikiin.

Huomautus

• Tarkista vatupassilla, että WM1 on suorassa.

8 Vedä kiinnittimen varsi loppuun saakka.

TV:n asennuksen valmistelu

Huomautus

• Laita irrotetut ruuvit ja käytämättömät osat talteen turvalliseen paikkaan, jossa ne ovat poissa lasten ulottuvilta.

TV:n asennus seinälle pakkauksesta*

• Vain tietyt alueet/maat/mallit. 1 Irrota ruuvit TV:n takaa.

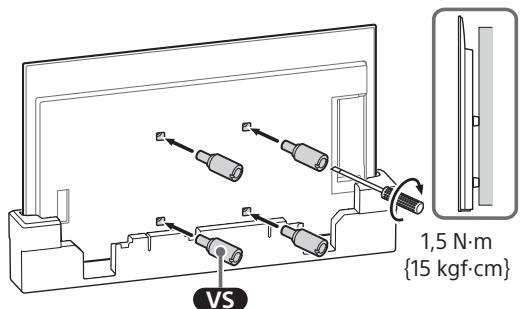

2 Kiinnitä seinäasennuksen kiinnitysosa VS (sisältyy TV:n toimitukseen) TV:n takaosaan (jotta se on seinän kanssa samansuuntainen).

Huomautus

• Muista kiinnittää seinäasennuksen kiinnitysosa VS kun kiinnität ne TV:hen. Käytä seinäasennuksen kiinnitysosan VS asentamiseen vain litteäpäistä ruuvitalttaa. Muun työkalun käyttö saattaa johtaa seinäasennuksen kiinnitysosan VS liialliseen kiristämiseen ja TV:n vahingoittumiseen.

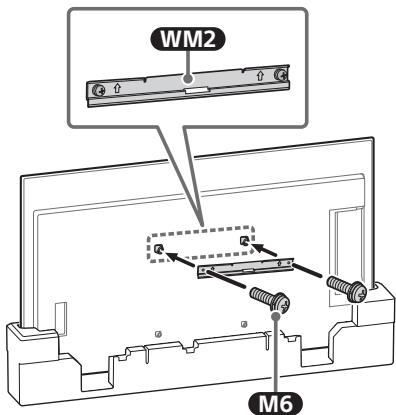

3 Kiinnitä WM2 TV:hen M6-ruuveilla.

TV:n asennus seinälle pöytäjalustasta

1 Irrota liitinkansi.

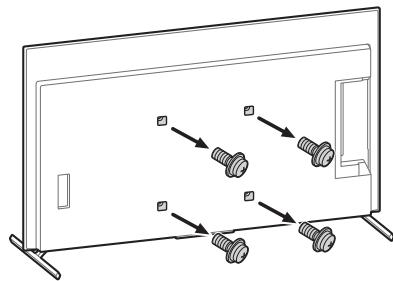

2 Irrota ruuvit TV:n takaa.

3 Kiinnitä seinäasennuksen kiinnitysosa VS (sisältyy TV:n toimitukseen) TV:n takaosaan (jotta se on seinän kanssa samansuuntainen).

Huomautus

• Muista kiinnittää seinäkiinnikkeen kiinnitysosat VS, kun kiinnität ne televisioon. Käytä seinäkiinnikkeen kiinnitysosien VS asentamiseen vain litteäpäistä ruuvitalttaa. Muun työkalun käyttö saattaa johtaa seinäkiinnikkeen kiinnitysosien VS liialliseen kiristämiseen ja television vahingoittumiseen.

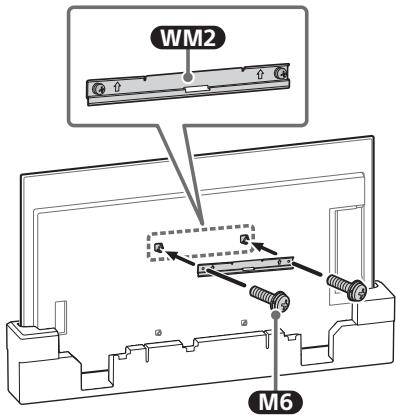

4 Kiinnitä WM2 televisioon M6-ruuveilla.

5 Irrota pöytäjalusta televisiosta.

• Poista pöytäjalustan sivut yksi kerrallaan. Pitele pöytäjalustaa tukevasti molemmilla käsillä, kun toiset henkilöt nostavat televisiota.

Toista edellinen vaihe ja poista pöytäjalustan toinen sivu.

Huomautus

• Pöytäjalustan irrottamisessa tarvitaan vähintään kolme henkilöä.
• Varo käyttämästä liiallista voimaa irrottaessasi pöytäjalustaa televisiosta, jotta televisio ei kaadu ja vahingoitu tai aiheuta henkilövahinkoa. Käsittele pöytäjalustaa varovasti, jotta televisio ei vahingoitu.
• Ole varovainen nostaessasi pöytäjalustasta irrotettua televisiota, sillä pöytäjalusta voi kaatua ja aiheuttaa henkilövahingon.
• Ole varovainen irrottaessasi pöytäjalustaa televisiosta, jotta televisio ei kaadu ja vahingoita sen alla olevaa pintaa.

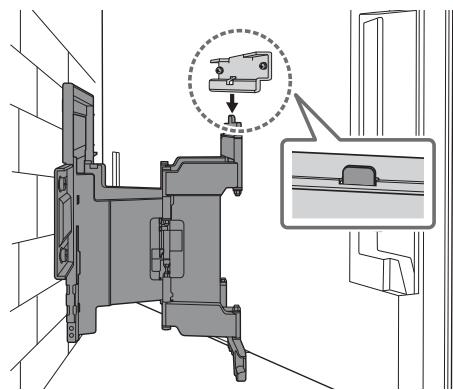

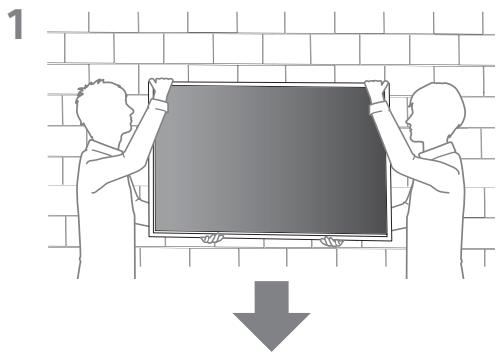

Television asennus seinään

1

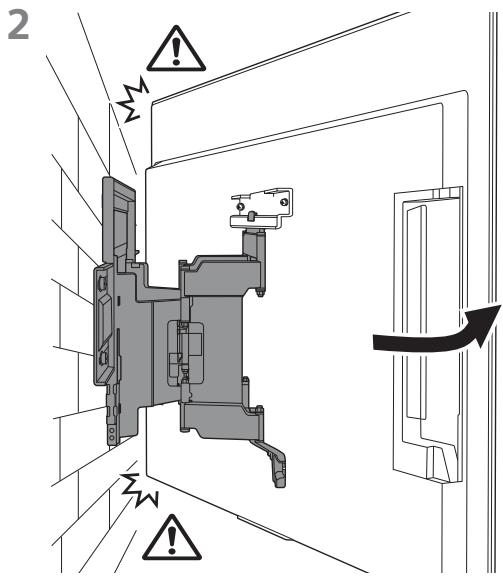

2 - Älä kiinnitä WM3-teippiä merkittyihin kohtiin.

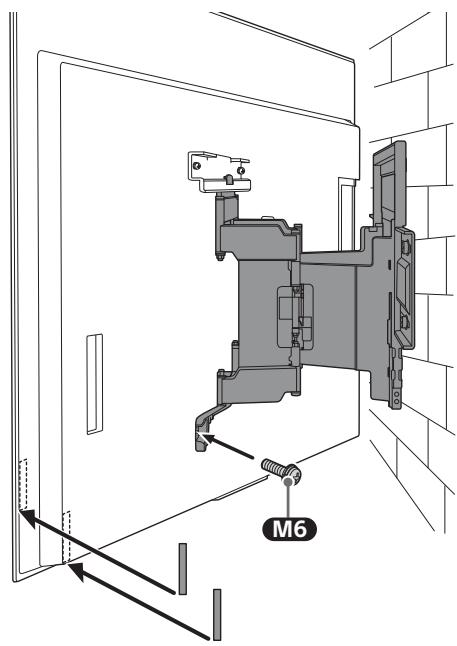

3 Kiinnitä

seinäsennuskiinnittimen vasen ja oikea puoli ruuveilla M6 ja kiinnitä WM3.

Huomautus

4

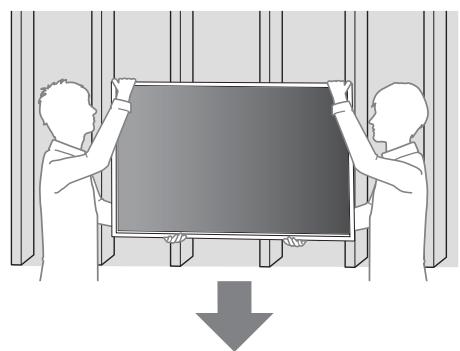

5 Kun siirrät TV:tä, pidä sitä tukevasti pohjasta.

TV:tä voi olla hankala saada lähelle seinää TV:hen liitettyjen johtojen tyypin ja määrän mukaan. Kyseessä ei ole toimintahäiriö.

Huomautus

VAROITUS

• Suuren television siirtämiseen tarvitaan vähintään kaksi henkilöä (tai vähintään kolme henkilöä, jos television koko on yli 189,3 cm (75 tuumaa) (paitsi Egypt). Suuren television siirtämiseen tarvitaan vähintään kaksi henkilöä (tai vähintään kolme henkilöä, jos television koko on yli 75 tuumaa (189,3 cm)) (vain Egypt).

Asennuksen tarkistaminen

Tarkista seuraavat kohdat.

• Johdot ja kaapelit eivät ole kiertyneenä tai puristuksissa.

VAROITUS

• Virtajohdon jne. virheellinen sijoitus saattaa aiheuttaa tulipalon tai sähköiskun oikosulun vuoksi. Muista tarkistaa valmis asennus turvallisuuden vuoksi.

Muuta tietoa

TV irrotetaan asennukseen nähden päinvastaisessa järjestyksessä.

VAROITUS

• Suuren television siirtämiseen tarvitaan vähintään kaksi henkilöä (tai vähintään kolme henkilöä, jos television koko on yli 189,3 cm (75 tuumaa) (paitsi Egypt). Suuren television siirtämiseen tarvitaan vähintään kaksi henkilöä (tai vähintään kolme henkilöä, jos television koko on yli 75 tuumaa (189,3 cm)) (vain Egypt).

B Seinäasennuskiinnittimen kiinnittäminen betoniseinään tai tiiliseinään

Seinäasennuskiinnittimen asentaminen seinälle

1 Määritä asennuspaikka.

Varmista, että seinä on riittävän iso TV:lle ja pystyy kantamaan vähintään kuusi kertaa TV:n painon.

• Katso kohta "Mitat seinäasennuskiinnittimen seinälle asentamista varten" sivulla 18.
• Katso TV:n paino sen viiteoppaasta.

Huomautus

• Kun TV on asennettu seinälle, sen yläreuna on hieman eteenpäin kallellaan. Suosittelemme TV:n sijainnin tarkistamista katseluympäristössä.

2 Aseta WM1 seinän mukaisesti ja tee neljä merkkiä.

Huomautus

• Tarkista vatupassilla, että WM1 on suorassa.

3 Poraa aloitusreiät merkkien kohdalle.

Varmista, että seinän kohta, johon reiät porataan, on tarpeeksi kestävä kannattelemaan vähintään kuusi kertaa TV:n painon.

Huomautus

Aloitusreiät on porattava 75 mm:n syvyyteen halkaisijaltaan 10 mm:n poranterällä.

5 Asenna WM1 seinään sopivilla ruuveilla (ei sisälly toimitukseen) ja aluslevyillä (ei sisälly toimitukseen).

Huomautus

• Tarkista vatupassilla, että WM1 on suorassa.

Varotoimet

• Älä ylikiristä puuruuvia (8 mm × 60 mm). Virheellinen kiristäminen voi heikentää puuruuvin (8 mm × 60 mm) pitovoimaa.

6 Vedä kiinnittimen varsi loppuun saakka.

TV:n asennuksen valmistelu

Huomautus

• Laita irrotetut ruuvit ja käyttämättömät osat talteen turvalliseen paikkaan, jossa ne ovat poissa lasten ulottuvilta.

TV:n asennus seinälle pakkauksesta*

• Vain tietyt alueet/maat/mallit.

1 Irrota ruuvit TV:n takaa.

2 Kiinnitä seinäasennuksen kiinnitysosa VS (sisältyy TV:n toimitukseen) TV:n takaosaan (jotta se on seinän kanssa samansuuntainen).

Huomautus

• Muista kiinnittää seinäasennuksen kiinnitysosa VS, kun kiinnität sen TV:hen. Käytä seinäasennuksen kiinnitysosan VS asentamiseen vain litteäpäistä ruuvitalttaa. Muun työkalun käyttö saattaa johtaa seinäasennuksen kiinnitysosan VS liialliseen kiristämiseen ja TV:n vahingoittumiseen.

3 Kiinnitä WM2 TV:hen M6-ruuveilla.

TV:n asennus seinälle pöytäjalustasta

1 Irrota liitinkansi.

2 Irrota ruuvit TV:n takaa.

3 Kiinnitä seinäasennuksen kiinnitysosa VS (sisältyy TV:n toimitukseen) TV:n takaosaan (jotta se on seinän kanssa samansuuntainen).

Huomautus

• Muista kiinnittää seinäasennuksen kiinnitysosa VS, kun kiinnität sen TV:hen. Käytä seinäasennuksen kiinnitysosan VS asentamiseen vain litteäpäistä ruuvitalttaa. Muun työkalun käyttö saattaa johtaa seinäasennuksen kiinnitysosan VS liialliseen kiristämiseen ja TV:n vahingoittumiseen.

4 Kiinnitä WM2 TV:hen M6-ruuveilla.

5 Irrota pöytäjalusta TV:stä.

• Poista pöytäjalustan sivut yksi kerrallaan. Pitele pöytäjalustaa tukevasti molemmilla käsillä, kun toiset henkilöt nostavat TV:tä.

Toista edellinen vaihe ja poista pöytäjalustan toinen sivu.

Huomautus

• Pöytäjalustan irrottamisessa tarvitaan vähintään kolme henkilöä.
• Varo käyttämästä liiallista voimaa irrottaessasi pöytäjalustaa TV:stä, jotta TV ei kaadu ja vahingoitu tai aiheuta henkilövahinkoa. Käsittele pöytäjalustaa varovasti, jotta TV ei vahingoitu.
• Ole varovainen nostaessasi pöytäjalustasta irrotettua TV:tä, sillä pöytäjalusta voi kaatua ja aiheuttaa henkilövahingon.
• Ole varovainen irrottaessasi pöytäjalustaa TV:stä, jotta TV ei kaadu ja vahingoita sen alla olevaa pintaa.

TV:n asennus seinään

3 Kiinnitä seinäasennuskiinnittimen vasen ja oikea puoli ruuveilla M6 ja kiinnikkeellä WM3.

Huomautus - Älä kiinnitä WM3 -teippiä merkittyihin kohtiin.

5 Kun siirrät TV:tä, pidä sitä tukevasti pohjasta.

Huomautus

TV:tä voi olla hankala saada lähelle seinää TV:hen liitettyjen johtojen tyypin ja määrän mukaan. Kyseessä ei ole toimintahäiriö.

VAROITUS

• Suuren television siirtämiseen tarvitaan vähintään kaksi henkilöä (tai vähintään kolme henkilöä, jos television koko on yli 189,3 cm (75 tuumaa) (paitsi Egypt). Suuren television siirtämiseen tarvitaan vähintään kaksi henkilöä (tai vähintään kolme henkilöä, jos television koko on yli 75 tuumaa (189,3 cm)) (vain Egypt).

Asennuksen tarkistaminen

Tarkista seuraavat kohdat.

• Johdot ja kaapelit eivät ole kiertyneenä tai puristuksissa.

VAROITUS

• Virtajohdon jne. virheellinen sijoitus saattaa aiheuttaa tulipalon tai sähköiskun oikosulun vuoksi. Muista tarkistaa valmis asennus turvallisuuden vuoksi.

Muita tietoja

TV irrotetaan asennukseen nähden päinvastaisessa järjestyksessä.

VAROITUS

• Suuren television siirtämiseen tarvitaan vähintään kaksi henkilöä (tai vähintään kolme henkilöä, jos television koko on yli 189,3 cm (75 tuumaa) (paitsi Egypt). Suuren television siirtämiseen tarvitaan vähintään kaksi henkilöä (tai vähintään kolme henkilöä, jos television koko on yli 75 tuumaa (189,3 cm)) (vain Egypt).

Tekniset tiedot

WM1

Mitat: (noin) [mm]

Rakennetta ja teknisiä ominaisuuksia voidaan muuttaa ilman ennakkoilmoitusta.

Viitteet

Mitat seinäasennuskiinnittimen seinälle asentamista varten

Taulukon arvot voivat vaihdella hieman asennuksen mukaan.

Sisältää kameran (mm)

Mallinimi	A	B	C	D	E	F*	G* (°)
XR-77A8xEL	1722	1013	340	165	78	281	15
XR-65A8xEL	1448	851	342	82	77	281	18
XR-55A8xEL	1227	727	342	20	77	281	19

• (Noin)

Ilman kameraa (mm)

Mallinimi	A	B	C	D	E	F*	G* (°)
XR-77A8xL	1722	998	340	165	66	269	15
XR-65A8xL	1448	836	342	82	66	269	18
XR-55A8xL	1227	712	342	20	66	269	19

• (Noin)

Eykaataaon tnc tnAeopaoc otov toixo

IPOEIAOIOIHEN

ANAITEITAI EKATAZTAH ANO EIAKO

To pioiov auto θ a npépi e va toTOnOtheiAtmo anto EIdIOK eykataotaoc, o toioc θ eivai kataaIaKataptuapeovc woteva unlooyiei tvn avtox ton touixou, pnoekieevou v ae dykei to Bapoc tnc tneopaocn. Av dev otepewei kataaIaKata nTv yekatadtaan, n tneopaonmuopei v neoi kai va pokakaei oobapo tpaumatuo.H Sony dev fepei kaia eubvyn ia tvxov ulikn cmu n paumatuo n0u pokakaei ato laoc xelpaouo n akatalnnny ekatadtaan, n loyw eykataotaon ioioudbnote aaou ektoc an to taOchipoe vpoiov. Dev etnpaeovt aV vojuia bikaawata oac (eav unapxouv).

Ppoc touc avtinpooowouc tnc Sony

TnEVyKataaon auto tou TPOIOVTOc aantaiTeiAeAPKc TExvki kATApTio. DAbaTe PooeKTKaTo TAPoEvEyEpiIOO bnyUw, Eto Wote v A EKEtaleTe Tc Epyaiec EvKaTaTaONc Me aaoAaeia.H Sony devaamabei kaia EuOuVn iaTuXov Znmu n tpauMAtaIOu EvEvxetai V ptoknthe ano Lavthetaevouc Xeiipouoc n Akatalnn EVyataoan.MetAnTVEvyKataoan, Papadowte auto Evxepidio stov TLeAton.

Mnv tooOteTe tnv tnAeopaon enavw n kAtw ano ouokuec klaatioou.

Eav n tnIeopaon npapaeivek EKTEeievyn se diappoyn vepou n eua aepa ano oukeun kmuatouo yia meyalo xpvik biadtnua, evdexetai na pokknei tupayia, nektpontanlina dnduoletoupia tnc tnIeopaocn.

Eykataohtote tvv Enitoixia bao n otaeepa otov toixo, akolouwvtac tic odnyie c nou npexovtal oto npov evxelipidio odnyiwv.

Seda tehes voib teler kukkuda ja tekitada vigastusi voi varalist kahu.

Seda tehes vöib seinale paigaldamise kinnitus kukkuda ja tekitada vigastusi voi varalist kahu.

Seda tehes voib teler kukkuda ja tekitada vigastusi voi varalist kahu.

Arge toetuge telerile voi rippuge selle kuljes.

Arge toetuge telerile voi rippuge selle kuljes, kuna see voib teile peale kukkuda ja tekitada tosise vigastuse.

VAROITUS

Seuraavien varotoimien noudattamatta jättäminen voi aiheuttaa vammoja tai omaisuusvahinkoja.

Tärähdysten yhteydessä televisio voi kaatua tai rikkoutua. Tämä voi aiheuttaa vamman.

Asenna televisio pystysuoralle ja tasaiselle seinälle.

Muotoilua ja teknisiä tietoja voidaan muuttaa ilman erillistä ilmoitusta.

Viitteet

Seinäkiinnikkeen asennusmitat
