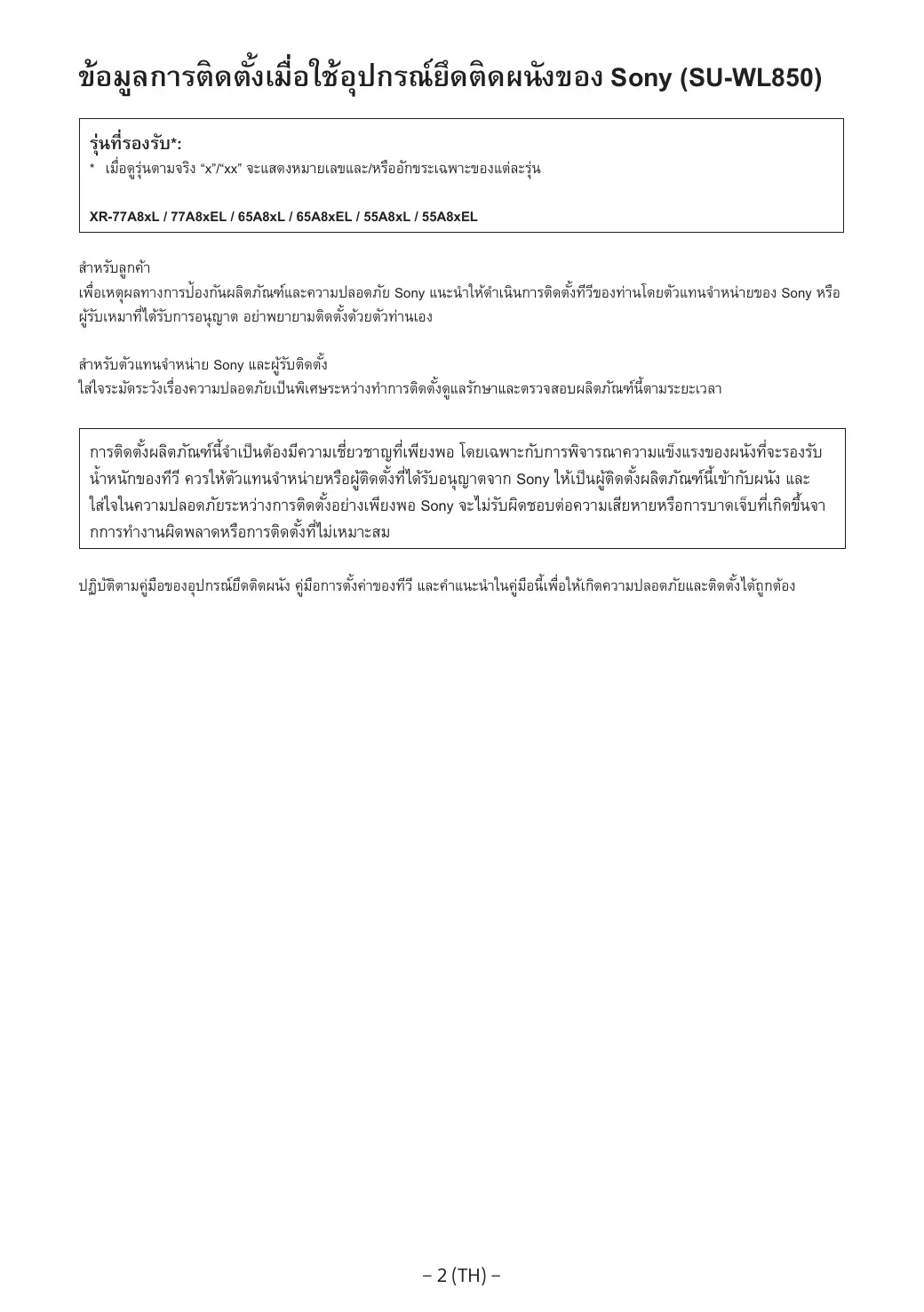

• (Xấp xỉ) − 18 (VN) − ข้อมูลการติดตัง้ เมื่อใช้อปุ กรณ์ยึดติดผนังของ Sony (SU-WL850) รุ่นที่รองรับ*:

• เมือ่ ดูรนุ่ ตามจริง “x”/“xx” จะแสดงหมายเลขและ/หรืออักขระเฉพาะของแต่ละรุน่ XR-77A8xL / 77A8xEL / 65A8xL / 65A8xEL / 55A8xL / 55A8xEL สำหรับลูกค้า เพือ่ เหตุผลทางการป้องกันผลิตภัณฑ์และความปลอดภัย Sony แนะนำให้ดำ เนินการติดตัง้ ทีวขี องท่านโดยตัวแทนจำหน่ายของ Sony หรือ ผูร้ บั เหมาทีไ่ ด้รบั การอนุญาต อย่าพยายามติดตัง้ ด้วยตัวท่านเอง สำหรับตัวแทนจำหน่าย Sony และผูร้ บั ติดตัง้ ใส่ใจระมัดระวังเรือ่ งความปลอดภัยเป็ นพิเศษระหว่างทำการติดตัง้ ดูแลรักษาและตรวจสอบผลิตภัณฑ์น้ีตามระยะเวลา การติดตัง้ ผลิตภัณฑ์น้ีจาํ เป็ นต้องมีความเชีย่ วชาญทีเ่ พียงพอ โดยเฉพาะกับการพิจารณาความแข็งแรงของผนังทีจ่ ะรองรับ นํ้าหนักของทีวี ควรให้ตวั แทนจําหน่ายหรือผูต้ ดิ ตัง้ ทีไ่ ด้รบั อนุญาตจาก Sony ให้เป็ นผูต้ ดิ ตัง้ ผลิตภัณฑ์น้ีเข้ากับผนัง และ ใส่ใจในความปลอดภัยระหว่างการติดตัง้ อย่างเพียงพอ Sony จะไม่รบั ผิดชอบต่อความเสียหายหรือการบาดเจ็บทีเ่ กิดขึน้ จา กการทํางานผิดพลาดหรือการติดตัง้ ทีไ่ ม่เหมาะสม ปฏิบตั ติ ามคูม่ อื ของอุปกรณ์ยดึ ติดผนัง คูม่ อื การตัง้ ค่าของทีว ี และคำแนะนำในคูม่ อื นี้เพือ่ ให้เกิดความปลอดภัยและติดตัง้ ได้ถกู ต้อง − 2 (TH) − อุปกรณ์ยึดติ ดผนัง ว่าด้วยความปลอดภัย ขอบคุณทีอ่ ุดหนุนผลิตภัณฑ์ของเรา สำหรับลูกค้า การติ ดตัง้ ทีวีบนผนัง

การติ ดตัง้ ต้องดำเนิ นการโดยช่างผูช้ ำ นาญ ผลิตภัณฑ์น้ีควรได้รบั การติดตัง้ โดยช่างติดตัง้ มือ อาชีพทีผ่ า่ นการฝึกอบรมการกำหนดความแข็งแรง ของผนังว่าจะสามารถรับน้ำหนักของทีวไี ด้ หากยึด ไว้อย่างไม่เหมาะสมระหว่างการติดตัง้ ทีวอี าจหล่น ลงมาและทำให้เกิดการบาดเจ็บสาหัสได้ Sony ไม่ รับผิดชอบต่อความเสียหายหรืออาการบาดเจ็บ ใดๆ ทีม่ สี าเหตุจากการใช้งานไม่ถกู ต้อง การติดตัง้ ไม่ถกู ต้อง หรือการติดตัง้ กับผลิตภัณฑ์อ่นื ๆ นอก เหนือจากทีร่ ะบุไว้ โดยไม่กระทบต่อสิทธิทางกฎ หมายใดๆ (ถ้ามี) สำหรับตัวแทนจำหน่ าย Sony การติดตัง้ ผลิตภัณฑ์ตอ้ งอาศัยความชำนาญเป็ น พิเศษ โปรดศึกษาคูม่ อื การใช้งานฉบับนี้อย่าง ละเอียดเพือ่ ทำการติดตัง้ ผลิตภัณฑ์ได้อย่าง ปลอดภัย Sony ไม่รบั ผิดชอบต่อความเสียหายหรือ การบาดเจ็บใดๆ อันเกิดจากการใช้งานหรือการติด ตัง้ ทีไ่ ม่ถกู วิธี โปรดมอบหนังสือคูม่ อื วิธใี ช้น้ีแก่ลกู ค้า ภายหลังการติดตัง้ คูม่ อื การใช้งานฉบับนี้แสดงวิธกี ารใช้งานผลิตภัณฑ์อย่าง ถูกต้องรวมทัง้ ข้อปฏิบตั ทิ ส่ี ำ คัญทีจ่ ำ เป็ นเพือ่ ป้องกันไม่ให้ เกิดอุบตั เิ หตุ ท่านควรอ่านและทำความเข้าใจคูม่ อื อย่าง ถีถ่ ว้ น พร้อมทัง้ ปฏิบตั ติ ามคำแนะนำทุกข้อในคูม่ อื การใช้ งานเล่มนี้ การละเลยไม่ปฏิบตั ติ ามอาจส่งผลให้เกิดการ บาดเจ็บสาหัสหรือทรัพย์สนิ เสียหาย และอาจทำให้การรับ ประกันเป็ นโมฆะได้ พร้อมทัง้ เก็บหนังสือคูม่ อื ฉบับนี้ไว้ ใช้อา้ งอิงในอนาคต ผลิตภัณฑ์ของ Sony ได้รบั การออกแบบโดยคำนึงถึง ความปลอดภัย อย่างไรก็ตามในกรณีทใ่ี ช้งานผลิตภัณฑ์ อย่างไม่ถกู ต้อง อาจทำให้เกิดการบาดเจ็บสาหัสจากไฟ ไหม้ ไฟดูด ผลิตภัณฑ์ลม้ ใส่ หรือผลิตภัณฑ์ตกกระแทก พืน้ โปรดศึกษาข้อปฏิบตั เิ พือ่ ความปลอดภัยเพือ่ ป้องกัน อุบตั เิ หตุตามทีร่ ะบุขา้ งต้น ข้อควรระวัง ผลิ ตภัณฑ์ที่กำ หนด อุปกรณ์ยดึ ติดผนังได้รบั การออกแบบมาเพือ่ ใช้งานกับ ผลิตภัณฑ์ทวี ที ร่ี ะบุไว้ สำหรับทีวี โปรดดูคมู่ อื อ้างอิงเพือ่ ให้แน่ใจว่าสามารถใช้อุปกรณ์ยดึ ติดผนังได้ สำหรับลูกค้า หากไม่ปฏิบตั ติ ามข้อควรระวังต่อไปนี้ อาจทำให้เกิด การบาดเจ็บสาหัสหรือเสียชีวติ จากเพลิงไหม้ ไฟฟ้า ช็อต หรืออุปกรณ์ตกหล่นได้ โปรดแน่ ใจว่าได้ติดต่อตัวแทนที่ ได้รบั การรับรอง เพื่อทำการติ ดตัง้ และระมัดระวังอย่าให้เด็กเล็กๆ อยู่ ใกล้ขณะติ ดตัง้ อย่าเพิ่ มนํ้าหนักอื่นๆ นอกเหนื อ จากทีวีลงบนอุปกรณ์ยึดติ ดผนัง ห้ามเขย่าทีวีไปทางซ้าย/ขวา, เขย่า การกระทำเช่นนัน้ อาจทำให้ทวี หี ล่นและทำให้เกิดการ บาดเจ็บหรือทรัพย์สนิ เสียหายได้ อย่าพิ งหรือโหนทีวี อย่าพิงหรือโหนทีว ี เพราะอาจทำให้ทวี หี ล่นใส่ตวั ท่านและ เกิดการบาดเจ็บรุนแรงได้ ข้อควรระวัง หากท่านติดตัง้ อุปกรณ์ยดึ ติดผนังหรือทีวไี ม่ถกู ต้อง อุบตั เิ หตุต่อไปนี้อาจเกิดขึน้ ได้ และต้องแน่ใจว่าได้ให้ ตัวแทนทีไ่ ด้รบั การรับรองเท่านัน้ เป็ นผูท้ ำ การติดตัง้ ทีวอี าจตกหล่นและทำให้ได้รบั บาดเจ็บสาหัส เช่น รอย ฟกชำ้ หรือกระดูกหักได้ หากผนังทีจ่ ะทำการติดตัง้ อุปกรณ์ยดึ ติดผนังไม่มนคง ไม่เรียบหรือไม่อยูใ่ นแนวตัง้ ฉากกับพืน้ อาจทำให้ เครือ่ งหล่นลงและเกิดการบาดเจ็บหรือทรัพย์สนิ เสีย หายได้ ผนังต้องสามารถรองรับนํ้าหนักได้ไม่น้อยกว่า 6 เท่าของนํ้าหนักทีว ี (ดูน้ำหนักของทีวไี ด้จากคูม่ อื อ้างอิงของทีว)ี หากติดตัง้ อุปกรณ์ยดึ ติดผนังลงบนผนังอย่างไม่มนคง อาจทำให้เครือ่ งหล่นลงและเกิดการบาดเจ็บหรือ ทรัพย์สนิ เสียหายได้ ระวังอย่าให้น้ิวถูกหนีบขณะใช้งานอุปกรณ์ยดึ ติดผนัง หรือขณะหมุนทีว ี ขณะทีห่ มุนทีวโี ปรดดำเนินการอย่างระมัดระวัง และ ระวังทีวไี ปกระแทกกับผูค้ นทีอ่ ยูใ่ กล้เคียง โปรดเก็บชิน้ ส่วนทีไ่ ม่ได้ใช้ไว้ในทีป่ ลอดภัยเพือ่ ใช้ใน เก็บให้พน้ มือเด็ก โปรดแน่ ใจว่าได้ติดต่อตัวแทนที่ ได้รบั การรับรองเพื่อทำการเคลื่อน ย้ายหรือถอดทีวี อย่าใช้แรงกดลงทีด่ า้ นบนของทีวมี ากเกินไป การกระทำ เช่นนัน้ อาจทำให้ทวี หี ล่นและทำให้เกิดการบาดเจ็บหรือ ทรัพย์สนิ เสียหายได้ หากบุคคลอื่นทีไ่ ม่ใช่ตวั แทนทีไ่ ด้รบั การรับรองเป็ นผู้ ทำการเคลือ่ นย้ายหรือถอดทีว ี อาจทำให้เครือ่ งหล่นลง และเกิดการบาดเจ็บหรือทรัพย์สนิ เสียหายได้ ต้องใช้คน จำนวนสองคนหรือมากกว่า (สามคนหรือมากกว่าสำหรับ ทีวรี นุ่ 189.3 ซม. (75 นิ้ว) ขึน้ ไป) สำหรับการเคลือ่ นย้าย ชุดทีวขี นาดใหญ่ (ยกเว้นอียปิ ต์) ต้องใช้คนจำนวนสองคนหรือมากกว่า (สามคนหรือ มากกว่าสำหรับทีวรี นุ่ 75 นิ้ว (189.3 ซม.) ขึน้ ไป) สำหรับการเคลือ่ นย้ายชุดทีวขี นาดใหญ่ (อียปิ ต์เท่านัน้ ) อย่าถอดสกรูหรือชิ้ นส่วนอื่นๆ หลังจากติ ดตัง้ เข้ากับทีวีแล้ว การกระทำเช่นนัน้ อาจทำให้ทวี หี ล่นและทำให้เกิดการ บาดเจ็บหรือทรัพย์สนิ เสียหายได้ อย่าดัดแปลงชิ้ นส่วนต่างๆ ของ อุปกรณ์ยึดติ ดผนัง การกระทำเช่นนัน้ อาจทำให้อุปกรณ์ยดึ ติดผนังหล่นและ ทำให้เกิดการบาดเจ็บหรือทรัพย์สนิ เสียหายได้ ห้ามติ ดตัง้ อุปกรณ์อื่นนอกเหนื อ จากผลิ ตภัณฑ์ที่ระบุไว้ อุปกรณ์ยดึ ติดผนังถูกออกแบบมาเพือ่ ใช้กบั ผลิตภัณฑ์ท่ี ระบุไว้เท่านัน้ หากท่านติดตัง้ อุปกรณ์อน่ื นอกเหนือจาก ทีร่ ะบุไว้ อุปกรณ์นนั ้ อาจหล่นลงหรือแตกชำรุด ทำให้เกิด การบาดเจ็บหรือทรัพย์สนิ เสียหายได้ − 3 (TH) − หากไม่ปฏิบตั ติ ามข้อควรระวังต่อไปนี้อาจทำให้เกิด การบาดเจ็บหรือทรัพย์สนิ เสียหายได้ อย่าใช้แรงกดลงบนผลิ ตภัณฑ์มาก เกิ นไป ขณะทำความสะอาดหรือ ดูแลรักษาผลิ ตภัณฑ์ ห้ามวางผลิ ตภัณฑ์นี้ใกล้กบั อุปกรณ์ทางการแพทย์ ผลิตภัณฑ์น้ี (รวมถึงอุปกรณ์เสริม) มีแม่เหล็กซึง่ อาจ รบกวนเครือ่ งกระตุน้ ไฟฟ้าหัวใจ วาล์วระบายจากโพรง สมองลงสูช่ อ่ งท้องชนิดปรับแรงดันได้สำ หรับการรักษา ภาวะโพรงสมองคังน ่ ้ ำ หรืออุปกรณ์ทางการแพทย์อน่ื ๆ ห้ามวางผลิตภัณฑ์น้ีใกล้กบั ผูใ้ ช้อุปกรณ์ทางการแพทย์ดงั กล่าว ปรึกษาแพทย์ก่อนใช้งานผลิตภัณฑ์น้ีหากคุณใช้ อุปกรณ์ทางการแพทย์ดงั กล่าว เก็บอุปกรณ์ให้พน้ จากมือของเด็ก หรือบุคคลที่อยูภ่ ายใต้การดูแล ผลิตภัณฑ์น้ี (รวมถึงอุปกรณ์เสริม) มีแม่เหล็ก การกลืน แม่เหล็กลงคออาจก่อให้เกิดอันตรายร้ายแรงเช่นอันตราย จากการสำลักหรือการบาดเจ็บในลำไส้หากกลืนแม่เหล็ก ลงคอให้รบี ไปพบแพทย์ทนั ที

ข้อควรระวัง หากท่านใช้ทวี ที ต่ี ดิ ตัง้ อยูก่ บั อุปกรณ์ยดึ ติดผนังต่อ เนื่องกันเป็ นเวลานาน ส่วนผนังด้านหลังหรือด้านบน ของทีวอี าจมีสเี ปลีย่ นไป หรือวอลเปเปอร์ในบริเวณดัง กล่าวอาจหลุดออก ขึน้ อยูก่ บั วัสดุของผนังในบริเวณ หากท่านถอดอุปกรณ์ยดึ ติดผนังออกหลังจากทีไ่ ด้ ทำการติดตัง้ ไปแล้วบนผนัง จะปรากฏรูของสกรูเหลือ อยูบ่ นผนัง อย่าใช้งานอุปกรณ์ยดึ ติดผนังในบริเวณทีไ่ ด้รบั แรงสัน่

โปรดตรวจสอบให้แน่ ใจว่าได้ติดตัง้ อุปกรณ์ยึดติ ดผนังเข้ากับผนังให้ แน่ นตามคำแนะนำในคู่มือการใช้ หากมีสกรูตำ แหน่งใดหลวมหรือหลุดออกอุปกรณ์ยดึ ติด ผนังอาจหล่นลง ทำให้เกิดการบาดเจ็บหรือทรัพย์สนิ เสีย หายได้ ต้องแน่ใจว่าใช้สกรูทเ่ี หมาะสมกับวัสดุของผนัง และติดตัง้ ตัวเครือ่ งอย่างแน่นหนาโดยใช้สกรูขนาดเส้น ผ่านศูนย์กลาง 8 มม. (หรือเทียบเท่า) จำนวนสีต่ วั อย่าติ ดตัง้ อุปกรณ์ยึดติ ดผนังบน บริ เวณผนังที่ทำ ให้ส่วนมุมหรือ ด้านข้างของทีวียื่นออกมาจากส่วน ระนาบของผนัง อย่าติดตัง้ อุปกรณ์ยดึ ติดผนังบนบริเวณผนัง อย่างเช่น เสา ซึง่ ส่วนมุมหรือด้านข้างของทีวจี ะยืน่ ออกมาจากส่วน ระนาบของผนัง เพราะหากมีบุคคลหรือวัตถุใดชนเข้า กับส่วนมุมหรือด้านข้างของทีวที ย่ี น่ื ออกมาดังกล่าว อาจ ทำให้เกิดการบาดเจ็บหรือทรัพย์สนิ เสียหายได้ โปรดแน่ ใจว่าได้ติดตัง้ ทีวีบนผนังที่ เรียบและได้ฉากกับพืน้ หากไม่ได้ดำ เนินการข้างต้น อาจเป็ นสาเหตุให้ทวี หี ล่น และทำให้เกิดการบาดเจ็บ หากบุคคลหรือวัตถุใดๆ สะดุดโดนสายเคเบิล้ อาจทำให้ เกิดการบาดเจ็บหรือเกิดความเสียหายกับทีวไี ด้ อย่าให้สายไฟ AC หรือสายเคเบิ้ล สำหรับการเชื่อมต่อถูกหนี บ สำหรับตัวแทนจำหน่ าย Sony ต่อไปนี้เป็ นคำแนะนำสำหรับตัวแทนจำหน่าย Sony เท่านัน้ โปรดทำความเข้าใจกับข้อปฏิบตั ดิ า้ นความ ปลอดภัยข้างต้นและคำนึงถึงเรือ่ งความปลอดภัย เป็ นพิเศษระหว่างทำการติดตัง้ บำรุงรักษาและตรวจ สอบผลิตภัณฑ์ หากทีวโี ดนกระแทก หน้าจออาจหล่นหรือแตกเสียหาย และอาจทำให้เกิดการบาดเจ็บอีกด้วย หลังจากติ ดตัง้ ทีวีอย่างถูกต้องแล้ว ให้เก็บสายเคเบิ้ลให้ถกู ต้อง วิ ธีติดตัง้ อุปกรณ์ยึดติ ดผนัง

ระมัดระวังอย่าให้ทีวีโดนกระแทก ระหว่างการติ ดตัง้ โปรดตรวจสอบให้แน่ ใจว่าได้ใช้ สกรูที่ให้มาและทำการติ ดตัง้ ชิ้ น ส่วนต่างๆอย่างถูกต้องตามคำ แนะนำที่ระบุไว้ในคู่มือการใช้ งานฉบับนี้ หากท่านใช้อปุ กรณ์ อื่นทดแทน ทีวีอาจ หล่นและ ทำให้เกิ ดการบาดเจ็บแก่ ร่างกายหรือทีวีเสียหายได้ โปรดตรวจสอบให้แน่ ใจว่าได้ ประกอบอุปกรณ์ยึดติ ดผนังอย่าง ถูกต้องตามลำดับขัน้ ตอนที่อธิ บาย ไว้ในคู่มือการใช้งานฉบับนี้ หากมีสกรูตำ แหน่งใดหลวมหรือหลุดออก ทีวอี าจหล่นลง และทำให้เกิดการบาดเจ็บแก่รา่ งกายหรือทีวเี สียหายได้ โปรดแน่ ใจว่าได้ขนั สกรูให้แน่ นใน ตำแหน่ งที่กำ หนด หากไม่ได้ดำ เนินการข้างต้น อาจเป็ นเหตุให้ทวี หี ล่นและ ทำให้เกิดการบาดเจ็บแก่รา่ งกายหรือทีวเี สียหายได้ อย่าติ ดตัง้ ทีวีไว้เหนื อหรือใต้ เครื่องปรับอากาศ หากทีวโี ดนน้ำทีร่ วออกมาหรื อโดนกระแสอากาศจาก เครือ่ งปรับอากาศต่อเนื่องเป็ นเวลานาน อาจทำให้เกิด ไฟไหม้ ไฟฟ้าลัดวงจร หรือทำให้ทวี เี สียหายได้ − 4 (TH) − หากสายไฟ AC หรือสายเคเบิล้ สำหรับการเชือ่ มต่อ ถูกหนีบอยูร่ ะหว่างเครือ่ งกับผนัง หรือสายพับหรือบิด อย่างรุนแรง ฉนวนภายในสายอาจหลุดออกมาและเกิด ไฟฟ้าลัดวงจรหรือไฟรัว่ ซึง่ เป็ นสาเหตุให้เกิดไฟไหม้ หรือไฟดูดได้ สกรูสำ หรับยึดอุปกรณ์ยึดติ ดผนัง เข้ากับผนังไม่ได้รวมอยู่ในชุด เลือกใช้สกรูทเ่ี หมาะสมกับวัสดุและโครงสร้างของผนังเมือ่ ทำการติดตัง้ อุปกรณ์ยดึ ติดผนัง ก่อนเริ่ มดำเนิ นการ ี แ่ี สดงในคูม่ อื ฉบับนี้เป็ นเพียงตัวอย่างทีใ่ ช้เพือ่ ให้คำ อธิบายทีช่ ดั เจนเกีย่ วกับการใช้งาน ภาพประกอบอาจแตก ˎˎภาพประกอบของทีวท ต่างจากทีวจี ริงของคุณ ผนังของท่านทำจากอะไร อันดับแรกให้ตรวจสอบประเภทของผนังทีจ่ ะติดตัง้ ทีว ี ผนังยิ ปซัมที ่ ่มีแกนยึด ผนังคอนกรีตหรืออิ ฐบล็อก ข้อควรระวัง ่ 16 มม. ˎˎความหนาสูงสุดของผนังยิปซัม: ˎˎตรวจสอบให้แน่ ใจว่าแกนยึดไม้ดา้ นในมีขนาดอย่างน้อย 51 มม. × 102 มม. สำหรับขนาดทัวไป ่ หรือ 38 มม. × 89 มม. สำหรับขนาดเดิม ˎˎเว้นระยะห่างในแนวนอนอย่างน้อย 406 มม. ระหว่างตัวยึด

ข้อควรระวัง ˎˎติดตัง้ อุปกรณ์ยดึ ติดผนังลงบนผนังคอนกรีตโดยตรง ˎˎตรวจสอบให้แน่ ใจว่าผนังคอนกรีตมีความหนาอย่างน้อย 203 มม. ˎˎตรวจสอบให้แน่ ใจว่าอิฐบล็อกแต่ละก้อนมีขนาดอย่างน้อย 203 มม. × 203 มม. × 406 มม. ตรวจสอบชิ้ นส่วน ชิ้ นส่วนประกอบให้มาพร้อมกับ SU-WL850 ั ชิน้ ส่วนครบทัง้ หมด ˎˎตรวจสอบว่าได้รบ WM1

ให้มาพร้อมกับทีวี ส่วนยึดติดผนัง VS (×4)*

• สำหรับบางภูมภิ าค/ประเทศ/รุน่ เท่านัน้ − 5 (TH) − เตรียมพร้อมสำหรับการติ ดตัง้ ่ อื อ้างอิงของทีวแี ละคูม่ อื การตัง้ ค่าให้พร้อมก่อนทำการติดตัง้ ˎˎควรเตรียมคูม ˎˎตรวจสอบตำแหน่ งติดตัง้ ของทีวท ˎˎเตรียมสกรูขนาดเส้นผ่านศูนย์กลาง 8 มม. จำนวนสีต่ วั พร้อมแหวนรองทีเ่ หมาะสมจำนวนสีต่ วั (ไม่ได้ให้มา) เลือกสกรูทเ่ี หมาะสมกับ วัสดุของผนัง ˎˎโปรดเตรียมเครือ่ งมือต่อไปนี้:

(×4) (×4) 8 มม. × 60 มม. *1 สำหรับผนังยิปซัมที ่ ม่ แี กนยึดเท่านัน้ *2 สำหรับผนังคอนกรีตหรืออิฐบล็อกเท่านัน้ *3 ขึน้ อยูก่ บั รุน่ *4 โปรดใช้ความรอบคอบเมือ่ เลือกสกรูและแหวนรอง

การติ ดตัง้ อุปกรณ์ยึดติ ดผนังเข้ากับผนัง ่ ่มีแกนยึด 3 ทาบ ลงบนผนังและทำเครือ่ งหมายสีจ่ ดุ ให้ตรงกับแกนยึด WM1

ˎˎ ใช้เครือ่ งมือวัดระดับในการตรวจสอบว่า WM1 การติ ดตัง้ อุปกรณ์ยึดติ ดผนังเข้ากับผนัง ได้ระดับหรือไม่ 4 เจาะรูนำร่องด้านบนลงบนเครือ่ งหมาย 1 เลือกตำแหน่งสำหรับติดตัง้ ตรวจสอบให้แน่ใจว่าผนังมีพน้ื ทีเ่ พียงพอสำหรับทีว ี และ สามารถรับน้ำหนักได้อย่างน้อยหกเท่าของน้ำหนักทีว ี ˎˎโปรดดู “การวัดสำหรับการติดตัง้ อุปกรณ์ยดึ ติดผนังเข้ากับ ผนัง” หน้า 18 ่ อื อ้างอิงของทีว ี ˎˎดูน้ําหนักของทีวไี ด้จากคูม ตรวจสอบให้แน่ใจว่าตำแหน่งบนผนังทีจ่ ะเจาะรูนนั ้ แข็งแรง พอทีจ่ ะรองรับน้ำหนักอย่างน้อยหกเท่าของทีวี

ˎˎ เมือ่ ติดตัง้ ทีวขี องท่านเข้ากับผนัง ด้านบนของทีวจี ะเอียงมาข้าง หน้าเล็กน้อย ˎˎ เราขอแนะนำให้ทา่ นตรวจสอบตำแหน่ งของทีวใี นสภาพแวดล้อม

ˎˎ ต้องเจาะรูนำร่องให้มคี วามลึก 75 มม. โดยใช้ดอกสว่านขนาดเส้น ผ่านศูนย์กลาง 5.5 มม.

− 7 (TH) − 5 ติดตัง้ บนผนังโดยใช้สกรู (ไม่ได้ให้มา) และแหวนรอง (ไม่ได้ให้มา) ทีเ่ หมาะสม WM1 8 ดึงก้านของโครงยึดออกมาจนสุด

ˎˎ ใช้เครือ่ งมือวัดระดับในการตรวจสอบว่า WM1 เตรียมพร้อมสำหรับการติ ดตัง้ ทีวี ได้ระดับหรือไม่ ข้อควรระวัง

่ี อดออกมาและชิน้ ส่วนทีไ่ ม่ได้ใช้ในทีท่ ป่ี ลอดภัยโดยจัด ˎˎ ควรจัดเก็บสกรูทถ เก็บให้หา่ งจากเด็ก ˎˎ อย่าขันสกรูไม้ขนาด 8 มม. × 60 มม. แน่ นเกินไป การขันแน่ น อย่างไม่เหมาะสมอาจทำให้แรงยึดของสกรูไม้ขนาด 8 มม. × 60 มม. ลดลง 6 เจาะรูนำร่องด้านล่างลงบนเครือ่ งหมาย (โปรด อ้างอิงขัน้ ตอนที่ 4 สำหรับคำแนะนำในการเจาะ การติ ดตัง้ ทีวีบนผนังจากกล่อง*

• สําหรับบางภูมภิ าค/ประเทศ/รุน่ เท่านัน้ 1 ถอดสกรูจากด้านหลังของทีวี

7 ติดตัง้ สกรูและแหวนรองทีเ่ หมาะสมลงในรู WM1

ˎˎ ใช้เครือ่ งมือวัดระดับในการตรวจสอบว่า WM1 ได้ระดับหรือไม่ − 8 (TH) − 2 ติดตัง้ ส่วนยึดติดผนัง (ให้มาด้วยกับทีว)ี เข้ากับด้านหลังของทีวี (เพือ่ ให้ขนานกับผนัง)

ั ส่วนยึดติดผนัง VS ˎˎ โปรดแน่ ใจว่าได้ขน เข้ากับทีวไี ด้แน่นหนา แล้วเมือ่ ทําการติดตัง้ ใช้เฉพาะไขควงปากแบนเท่านัน้ ในการติดตัง้ ส่วนยึดติดผนัง VS หากใช้เครือ่ งมืออืน่ อาจขันส่วนยึดติดผนัง VS แน่นเกินไปจนทําให้ทวี เี สียหายได้ WM2 1 ถอดฝาครอบขัว้ ออก

3 ยึด การติ ดตัง้ ทีวีบนผนังจากแป้ นรองแบบตัง้ โต๊ะ เข้ากับทีวโี ดยใช้ 2 ถอดสกรูจากด้านหลังของทีวี

WM2 3 ติดตัง้ ส่วนยึดติดผนัง (ให้มาด้วยกับทีว)ี เข้ากับด้านหลังของทีว ี (เพือ่ ให้ขนานกับผนัง)

ั ส่วนยึดติดผนัง VS ˎˎ โปรดแน่ ใจว่าได้ขน

{15 kgf·cm} เข้ากับทีวไี ด้แน่นหนา แล้วเมือ่ ทําการติดตัง้ ใช้เฉพาะไขควงปากแบนเท่านัน้ ในการติดตัง้ ส่วนยึดติดผนัง VS หากใช้เครือ่ งมืออืน่ อาจขันส่วนยึดติดผนัง VS แน่นเกินไปจนทําให้ทวี เี สียหายได้ − 9 (TH) −

4 ยึด WM2 เข้ากับทีวโี ดยใช้

ˎˎ การถอดแป้นรองแบบตัง้ โต๊ะจะต้องใช้คนอย่างน้อยสามคนขึน ˎˎ โปรดระมัดระวังอย่าใช้แรงมากเกินไปขณะถอดแป้นรองแบบตัง้ โต๊ะ WM2 ออกจากทีว ี เนื่องจากทีวอี าจตกและส่งผลให้มคี นบาดเจ็บหรือเกิด ความเสียหายแก่ทวี ไี ด้ ˎˎ ควรระมัดระวังขณะทำงานกับแป้นรองแบบตัง้ โต๊ะ เพือ่ ป้องกันมิให้ ทีวไี ด้รบั ความเสียหาย ˎˎ โปรดระมัดระวังขณะยกทีว ี เนื่องจากขณะถอดแป้นรองแบบตัง้ โต๊ะ ออก แป้นรองอาจตกและเป็ นเหตุให้เกิดการบาดเจ็บได้ ˎˎ โปรดถอดแป้นรองแบบตัง้ โต๊ะออกจากทีวอี ย่างระมัดระวัง เพือ่ ป้องกันมิให้เครือ่ งตกและทำให้พน้ื ผิวทีร่ องรับทีวไี ด้รบั ความเสีย

5 ถอดแป้นรองแบบตัง้ โต๊ะออกจากทีวี ˎˎถอดแแป้นรองแบบตัง้ โต๊ะออกทีละข้าง จับแป้นรองแบบ ตัง้ โต๊ะให้แน่นด้วยมือทัง้ สองข้างพร้อมให้อกี คนหนึ่งยก

ˎˎทำขัน้ ตอนข้างต้นซ้ำอีกครัง้ แล้วถอดแป้นรองแบบตัง้ โต๊ะ อีกข้างหนึ่งออก − 10 (TH) −

3 ขันสกรูทด่ี า้ นซ้ายและขวาของอุปกรณ์ยดึ ติด ผนังให้แน่นโดยใช้

WM3 5 เมือ่ เคลือ่ นย้ายทีวตี อ้ งจับให้มนคงจากด้

้ึ อยูก่ บั ˎˎ โทรทัศน์อาจจะไม่สามารถเคลือ่ นเข้าใกล้กำ แพงได้ ทัง้ นี้ขน ชนิดและและจำนวนของสายเคเบิลทีเ่ ชือ่ มต่อ กรณีดงั กล่าวไม่ถอื เป็ นเรือ่ งผิดปกติ − 11 (TH) −

ยึดอุปกรณ์ยึดติ ดผนังเข้ากับผนังคอนกรีต หรืออิ ฐบล็อก

ˎˎ ต้องใช้คนจำนวนสองคนหรือมากกว่า (สามคนหรือมากกว่าสำหรับทีว ี รุน่ 189.3 ซม. (75 นิ้ว) ขึน้ ไป) สำหรับการเคลือ่ นย้ายชุดทีวขี นาดใหญ่ (ยกเว้นอียปิ ต์) ต้องใช้คนจำนวนสองคนหรือมากกว่า (สามคนหรือมากกว่าสำหรับทีวี รุน่ 75 นิ้ว (189.3 ซม.) ขึน้ ไป) สำหรับการเคลือ่ นย้ายชุดทีวขี นาดใหญ่ (อียปิ ต์เท่านัน้ ) WM1 การติ ดตัง้ อุปกรณ์ยึดติ ดผนังเข้ากับผนัง 1 เลือกตำแหน่งสำหรับติดตัง้ ตรวจสอบให้แน่ใจว่าผนังมีพน้ื ทีเ่ พียงพอสำหรับทีวี และ สามารถรับน้ำหนักได้อย่างน้อยหกเท่าของน้ำหนักทีวี ˎˎโปรดดู “การวัดสำหรับการติดตัง้ อุปกรณ์ยดึ ติดผนังเข้ากับ ผนัง” หน้า 18 ่ อื อ้างอิงของทีวี ˎˎดูน้ําหนักของทีวไี ด้จากคูม

ตรวจสอบความเรียบร้อยสำหรับการติ ดตัง้ ˎˎ เมือ่ ติดตัง้ ทีวขี องท่านเข้ากับผนัง ด้านบนของทีวจี ะเอียงมาข้าง ตรวจสอบหัวข้อต่อไปนี้ ˎˎ เราขอแนะนำให้ทา่ นตรวจสอบตำแหน่ งของทีวใี นสภาพแวดล้อม หน้าเล็กน้อย

ู บิดหรือหนีบอยู่ ˎˎสายไฟและสายเคเบิล้ ไม่ถก

ู ต้อง อาจทำให้เกิดไฟไหม้หรือ ˎˎ หากวางตำแหน่ งสายไฟ AC ฯลฯ ไม่ถก ไฟฟ้าดูดจากการลัดวงจรได้ โปรดตรวจสอบว่าได้ทำ การติดตัง้ อย่างถูก ต้องสมบูรณ์แล้ว ข้อมูลอื่นๆ เมือ่ ต้องการจะถอดทีวี ให้ปฏิบตั ยิ อ้ นกลับขัน้ ตอนการติดตัง้ ข้าง

ˎˎ ต้องใช้คนจำนวนสองคนหรือมากกว่า (สามคนหรือมากกว่าสำหรับทีว ี รุน่ 189.3 ซม. (75 นิ้ว) ขึน้ ไป) สำหรับการเคลือ่ นย้ายชุดทีวขี นาดใหญ่ (ยกเว้นอียปิ ต์) ต้องใช้คนจำนวนสองคนหรือมากกว่า (สามคนหรือมากกว่าสำหรับทีวี รุน่ 75 นิ้ว (189.3 ซม.) ขึน้ ไป) สำหรับการเคลือ่ นย้ายชุดทีวขี นาดใหญ่ (อียปิ ต์เท่านัน้ ) − 12 (TH) − 2 ทาบ WM1 ลงบนผนังและทำเครือ่ งหมายสีจ่ ดุ 5 ติดตัง้ บนผนังโดยใช้สกรู (ไม่ได้ให้มา) และแหวนรอง (ไม่ได้ให้มา) ทีเ่ หมาะสม WM1

ˎˎ ใช้เครือ่ งมือวัดระดับในการตรวจสอบว่า WM1 ได้ระดับหรือไม่ 8 มม. × 60 มม. 3 เจาะรูนำร่องบนเครือ่ งหมาย ตรวจสอบให้แน่ใจว่าตำแหน่งบนผนังทีจ่ ะเจาะรูนนั ้ แข็งแรง พอทีจ่ ะรองรับน้ำหนักอย่างน้อยหกเท่าของทีว ี

ˎˎ ใช้เครือ่ งมือวัดระดับในการตรวจสอบว่า WM1 ได้ระดับหรือไม่ ข้อควรระวัง

ˎˎ อย่าขันสกรูไม้ขนาด 8 มม. × 60 มม. แน่ นเกินไป การขันแน่ น อย่างไม่เหมาะสมอาจทำให้แรงยึดของสกรูไม้ขนาด 8 มม. × 60 มม. ลดลง 6 ดึงก้านของโครงยึดออกมาจนสุด 10 มม. 75 มม.

ˎˎ ต้องเจาะรูนำร่องให้มคี วามลึก 75 มม. โดยใช้ดอกสว่านขนาดเส้น ผ่านศูนย์กลาง 10 มม.

เตรียมพร้อมสำหรับการติ ดตัง้ ทีวี

่ี อดออกมาและชิน้ ส่วนทีไ่ ม่ได้ใช้ในทีท่ ป่ี ลอดภัยโดยจัด ˎˎ ควรจัดเก็บสกรูทถ เก็บให้หา่ งจากเด็ก

− 13 (TH) − การติ ดตัง้ ทีวีบนผนังจากกล่อง* การติ ดตัง้ ทีวีบนผนังจากแป้ นรองแบบตัง้ โต๊ะ

• สําหรับบางภูมภิ าค/ประเทศ/รุน่ เท่านัน้ 1 ถอดฝาครอบขัว้ ออก 1 ถอดสกรูจากด้านหลังของทีวี 2 ติดตัง้ ส่วนยึดติดผนัง (ให้มาด้วยกับทีว)ี เข้ากับด้านหลังของทีวี (เพือ่ ให้ขนานกับผนัง)

2 ถอดสกรูจากด้านหลังของทีวี 3 ติดตัง้ ส่วนยึดติดผนัง

(ให้มาด้วยกับทีว)ี เข้ากับด้านหลังของทีว ี (เพือ่ ให้ขนานกับผนัง)

ั ส่วนยึดติดผนัง VS ˎˎ โปรดแน่ ใจว่าได้ขน เข้ากับทีวไี ด้แน่นหนา แล้วเมือ่ ทําการติดตัง้ ใช้เฉพาะไขควงปากแบนเท่านัน้ ในการติดตัง้ ส่วนยึดติดผนัง VS หากใช้เครือ่ งมืออืน่ อาจขันส่วนยึดติดผนัง VS แน่นเกินไปจนทําให้ทวี เี สียหายได้ 3 ยึด WM2 เข้ากับทีวโี ดยใช้

ั ส่วนยึดติดผนัง VS ˎˎ โปรดแน่ ใจว่าได้ขน

{15 kgf·cm} เข้ากับทีวไี ด้แน่นหนา แล้วเมือ่ ทําการติดตัง้ ใช้เฉพาะไขควงปากแบนเท่านัน้ ในการติดตัง้ ส่วนยึดติดผนัง VS หากใช้เครือ่ งมืออืน่ อาจขันส่วนยึดติดผนัง VS แน่นเกินไปจนทําให้ทวี เี สียหายได้

− 14 (TH) − 4 ยึด WM2 เข้ากับทีวโี ดยใช้

ˎˎ การถอดแป้นรองแบบตัง้ โต๊ะจะต้องใช้คนอย่างน้อยสามคนขึน ˎˎ โปรดระมัดระวังอย่าใช้แรงมากเกินไปขณะถอดแป้นรองแบบตัง้ โต๊ะ WM2 ออกจากทีว ี เนื่องจากทีวอี าจตกและส่งผลให้มคี นบาดเจ็บหรือเกิด ความเสียหายแก่ทวี ไี ด้ ˎˎ ควรระมัดระวังขณะทำงานกับแป้นรองแบบตัง้ โต๊ะ เพือ่ ป้องกันมิให้ ทีวไี ด้รบั ความเสียหาย ˎˎ โปรดระมัดระวังขณะยกทีว ี เนื่องจากขณะถอดแป้นรองแบบตัง้ โต๊ะ ออก แป้นรองอาจตกและเป็ นเหตุให้เกิดการบาดเจ็บได้ ˎˎ โปรดถอดแป้นรองแบบตัง้ โต๊ะออกจากทีวอี ย่างระมัดระวัง เพือ่ ป้องกันมิให้เครือ่ งตกและทำให้พน้ื ผิวทีร่ องรับทีวไี ด้รบั ความเสีย

5 ถอดแป้นรองแบบตัง้ โต๊ะออกจากทีวี ˎˎถอดแแป้นรองแบบตัง้ โต๊ะออกทีละข้าง จับแป้นรองแบบ ตัง้ โต๊ะให้แน่นด้วยมือทัง้ สองข้างพร้อมให้อกี คนหนึ่งยก

ˎˎทำขัน้ ตอนข้างต้นซ้ำอีกครัง้ แล้วถอดแป้นรองแบบตัง้ โต๊ะ อีกข้างหนึ่งออก − 15 (TH) −

3 ขันสกรูทด่ี า้ นซ้ายและขวาของอุปกรณ์ยดึ ติด ผนังให้แน่นโดยใช้

WM3 5 เมือ่ เคลือ่ นย้ายทีวตี อ้ งจับให้มนคงจากด้

้ึ อยูก่ บั ˎˎ โทรทัศน์อาจจะไม่สามารถเคลือ่ นเข้าใกล้กำ แพงได้ ทัง้ นี้ขน ชนิดและและจำนวนของสายเคเบิลทีเ่ ชือ่ มต่อ กรณีดงั กล่าวไม่ถอื เป็ นเรือ่ งผิดปกติ − 16 (TH) −

ˎˎ ต้องใช้คนจำนวนสองคนหรือมากกว่า (สามคนหรือมากกว่าสำหรับทีว ี

รุน่ 189.3 ซม. (75 นิ้ว) ขึน้ ไป) สำหรับการเคลือ่ นย้ายชุดทีวขี นาดใหญ่ (ยกเว้นอียปิ ต์) ต้องใช้คนจำนวนสองคนหรือมากกว่า (สามคนหรือมากกว่าสำหรับทีวี รุน่ 75 นิ้ว (189.3 ซม.) ขึน้ ไป) สำหรับการเคลือ่ นย้ายชุดทีวขี นาดใหญ่ (อียปิ ต์เท่านัน้ )

ขนาด: (ประมาณ) [มม.] a : 354 b : 116 c : 77 d : 563 e : 533 f : 370 g : 368 h : 350 i : 11 น้ำหนัก (เฉพาะฐานรอง): (ประมาณ) [กก.]

ตรวจสอบความเรียบร้อยสำหรับการติ ดตัง้ แบบและข้อมูลจำเพาะอาจเปลีย่ นแปลงได้โดยไม่แจ้งล่วงหน้า ตรวจสอบหัวข้อต่อไปนี้ ู บิดหรือหนีบอยู่ ˎˎสายไฟและสายเคเบิล้ ไม่ถก

ู ต้อง อาจทำให้เกิดไฟไหม้หรือ ˎˎ หากวางตำแหน่ งสายไฟ AC ฯลฯ ไม่ถก ไฟฟ้าดูดจากการลัดวงจรได้ โปรดตรวจสอบว่าได้ทำ การติดตัง้ อย่างถูก ต้องสมบูรณ์แล้ว

ข้อมูลอื่นๆ เมือ่ ต้องการจะถอดทีวี ให้ปฏิบตั ยิ อ้ นกลับขัน้ ตอนการติดตัง้ ข้าง

ˎˎ ต้องใช้คนจำนวนสองคนหรือมากกว่า (สามคนหรือมากกว่าสำหรับทีว ี รุน่ 189.3 ซม. (75 นิ้ว) ขึน้ ไป) สำหรับการเคลือ่ นย้ายชุดทีวขี นาดใหญ่ (ยกเว้นอียปิ ต์) ต้องใช้คนจำนวนสองคนหรือมากกว่า (สามคนหรือมากกว่าสำหรับทีวี รุน่ 75 นิ้ว (189.3 ซม.) ขึน้ ไป) สำหรับการเคลือ่ นย้ายชุดทีวขี นาดใหญ่ (อียปิ ต์เท่านัน้ ) − 17 (TH) −

การวัดสำหรับการติ ดตัง้ อุปกรณ์ยึดติ ดผนังเข้ากับผนัง ตัวเลขในตารางนี้อาจแตกต่างกันเล็กน้อยทัง้ นี้ขน้ึ อยูก่ บั การติดตัง้ จุดตรงกลางของหน้าจอ
