Bravia KLV-20G300A - โปรเจคเตอร์ SONY - คู่มือผู้ใช้ฟรี

ประเภทผลิตภัณฑ์	เครื่องฉายภาพ
แบรนด์	โซนี่
รุ่น	Bravia KLV-20G300A
เทคโนโลยีจอแสดงผล	แอลซีดี
ความละเอียดดั้งเดิม	480p (854 x 480)
ความสว่าง	2000 ลูเมน
อัตราส่วนคอนทราสต์	500:1
อายุหลอดไฟ	4,000 ชั่วโมง (โหมดมาตรฐาน)
ระยะฉาย	1.5 - 5 เมตร
การปรับแก้คีย์สโตน	แนวตั้ง ±40 องศา
ช่องเชื่อมต่ออินพุต	VGA, HDMI, คอมโพสิท, USB
เอาต์พุตเสียง	แจ็คสเตอริโอ 3.5 มม.
ลำโพง	ในตัว 2W โมโน
ขนาด (ก x ส x ล)	280 x 90 x 200 มม.
น้ำหนัก	2.5 กก.
การใช้พลังงาน	200W (สูงสุด), สแตนด์บาย <1W
แหล่งจ่ายไฟ	AC 100-240V, 50/60 Hz
คุณสมบัติด้านความปลอดภัย	ปิดอัตโนมัติ, ป้องกันความร้อนเกิน
คำแนะนำในการทำความสะอาด	เช็ดเลนส์ด้วยผ้านุ่มแห้ง; ทำความสะอาดช่องระบายอากาศด้วยเครื่องดูดฝุ่น
การซ่อมแซม / อะไหล่	ติดต่อฝ่ายบริการของโซนี่เพื่อรับหลอดและอะไหล่แท้
อุปกรณ์เสริมที่ให้มา	รีโมทคอนโทรล, สายไฟ, สาย VGA, คู่มือผู้ใช้
อุณหภูมิการทำงานที่เหมาะสมต่อสิ่งแวดล้อม	5°C - 35°C

คำถามที่พบบ่อย - Bravia KLV-20G300A SONY

ฉันจะเชื่อมต่อแล็ปท็อปกับโปรเจคเตอร์ Sony Bravia KLV-20G300A ได้อย่างไร

ใช้ สาย VGA หรือ HDMI เชื่อมต่อแล็ปท็อปของคุณกับโปรเจคเตอร์ กดปุ่ม INPUT บนรีโมทเพื่อเลือกแหล่งสัญญาณที่ถูกต้อง

ทำไมโปรเจคเตอร์ไม่เปิด

ตรวจสอบว่า สายไฟ เชื่อมต่อแน่นดีแล้วและ สวิตช์เปิด-ปิดหลัก เปิดอยู่ หากไฟแสดงสถานะหลอดไฟกระพริบ แสดงว่าหลอดไฟอาจต้องเปลี่ยนหรือกำลังเย็นตัว

ฉันจะทำความสะอาดเลนส์โปรเจคเตอร์ได้อย่างไร

ปิดโปรเจคเตอร์และถอดปลั๊ก ใช้ ผ้าไมโครไฟเบอร์แห้งนุ่ม เช็ดเลนส์เบาๆ เป็นวงกลม ห้ามใช้ของเหลวใดๆ

อายุหลอดไฟคือเท่าไรและจะเปลี่ยนได้อย่างไร

อายุหลอดไฟประมาณ 4,000 ชั่วโมง ในโหมดมาตรฐาน เมื่อไฟแสดงสถานะหลอดไฟเปลี่ยนเป็นสีแดง ให้เปลี่ยนหลอดไฟด้วย หลอดไฟทดแทนแท้ของโซนี่ ตามคู่มือ

ฉันสามารถเล่นเสียงผ่านลำโพงโปรเจคเตอร์ได้ไหม

ได้ โปรเจคเตอร์มี ลำโพงในตัว 2W โมโน เพื่อเสียงที่ดีขึ้น คุณสามารถเชื่อมต่อลำโพงภายนอกผ่าน เอาต์พุตเสียง 3.5 มม.

ฉันจะปรับขนาดภาพและการปรับแก้คีย์สโตนได้อย่างไร

ขยับโปรเจคเตอร์เข้าใกล้หรือไกลจากจอภาพเพื่อปรับขนาดภาพ ใช้ปุ่ม ปรับแก้คีย์สโตน บนรีโมทหรือเมนูเพื่อแก้ไขภาพค้าง (แนวตั้ง ±40 องศา)

ไฟแสดงสถานะต่างๆ หมายถึงอะไร

สีเขียวติดค้าง: การทำงานปกติ สีแดงกระพริบ: ข้อผิดพลาดหลอดไฟหรืออุณหภูมิ สีส้มติดค้าง: สแตนด์บาย ดูคู่มือสำหรับรหัสโดยละเอียด

ฉันสามารถใช้โปรเจคเตอร์กับคอนโซลเกมได้ไหม

ได้ เชื่อมต่อคอนโซลผ่าน HDMI โปรเจคเตอร์รองรับอินพุตวิดีโอมาตรฐาน โปรดทราบว่าความหน่วงอาจสูงกว่าทีวี

ฉันจะรีเซ็ตโปรเจคเตอร์เป็นค่าโรงงานได้อย่างไร

ไปที่ เมนูการตั้งค่า เลือก รีเซ็ต และยืนยัน การดำเนินการนี้จะคืนค่าการตั้งค่าเริ่มต้นทั้งหมดรวมถึงการกำหนดค่ารูปภาพและอินพุต

ฉันจะดาวน์โหลดคู่มือผู้ใช้สำหรับ Sony Bravia KLV-20G300A ได้ที่ไหน

คุณสามารถดาวน์โหลดคู่มือได้ฟรีจาก notice-facile.com หรือเว็บไซต์ฝ่ายบริการของโซนี่ในรูปแบบ PDF

คู่มือผู้ใช้ Bravia KLV-20G300A SONY

⚠ ก่อนการใช้งานเครื่องรับโทรทัศน์ โปรดอ่านหัวข้อ "ข้อมูลเพื่อความปลอดภัย" ในคู่มือฉบับนี้ และเก็บรักษาคู่มือไว้สำหรับอ้างอิงในโอกาสต่อไป

KLV-20G300A

BRAVIA

คำเตือน บทนำ

• ไม่ควรเสียบปลั๊กหรือสายไฟที่ชำรุดกับเต้าเสียบ เพื่อหลีกเลี่ยงไม่ให้เกิดไฟรั่วหรือไฟดูด ปลั๊กที่เสียหายจะไม่สามารถใช้งานได้ และควรทำลายทิ้ง
• อย่าตั้งโทรทัศน์ไว้ในที่ที่ฝนสาดหรือที่อับชื้น จะทำให้ไฟไหม้หรือไฟดูดได้
• เพราะภายในมีไฟฟ้าแรงสูงอยู่ อย่าเปิดฝาครอบโทรทัศน์ นอกจากโดยช่างผู้ชำนาญเท่านั้น

ขอขอบคุณผู้มีอุปการคุณที่เลือกใช้ผลิตภัณฑ์ของ Sony ก่อนใช้งานโทรทัศน์เครื่องนี้ โปรดอ่านคู่มือให้เข้าใจและเก็บไว้ อ้างอิงหากมีปัญหาในการใช้งานในอนาคตด้วย

ข้อมูลเครื่องหมายการค้า

• CineMotion เป็นเครื่องหมายการค้าของ Sony Corporation

สารบัญ

เริ่มต้นการใช้งาน

4

ข้อมูลเพื่อความปลอดภัย....7

ข้อควรระวัง 8

ภาพรวมรีโมทคอนโทรล....10

การใช้งานปุ่มบนเครื่องรับโทรทัศน์และไฟแสดงต่าง ๆ....11

การรับชมรายการโทรทัศน์

การรับชมรายการโทรทัศน์.....12

การใช้งานร่วมกับอุปกรณ์อื่น

การเชื่อมต่อกับอุปกรณ์อื่น....14

การใช้ฟังก์ชั่น MENU

การตรวจสอบการใช้งานต่างๆ ผ่านเมนู......16

เมนูการปรับภาพ....16

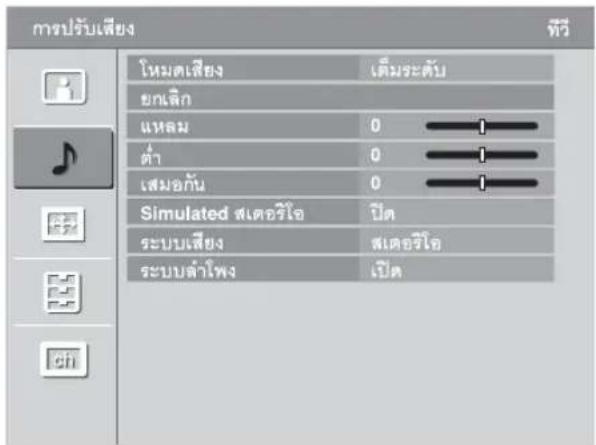

เมนูการปรับเสียง....18

เมนูจอภาพ 20

เมนูตั้งค่ารายการ....21

เมนูปรับช่องทีวี....23

ข้อมูลเสริม

การเตรียมการสำหรับติดตั้งบนผนัง.....25

ข้อมูลจำเพาะ 26

การแก้ไขปัญหา....27

ดัชนี.....30

1: การใส่แบตเตอรี่ลงในรีโมทคอนโทรล

• ตรวจสอบขั้วแบตเตอรี่ให้ถูกต้องเมื่อใส่แบตเตอรี่
• อย่าใช้แบตเตอรี่ต่างชนิดร่วมกันหรือใช้ก้อนเก่าคู่กับก้อนใหม่
• ทิ้งแบตเตอรี่ในลักษณะที่เป็นมิตรกับสิ่งแวดล้อม ในบางพื้นที่อาจมีกฎหมายเกี่ยวกับการทิ้งหรือการจัดแบตเตอรี่ กรุณาปรึกษาเจ้าหน้าที่ท้องถิ่น
• ควรใช้รีโมทคอนโทรลด้วยความระมัดระวัง อย่าทำหล่นหรือเขย่าหรือทำของเหลวทุกชนิดหกใส่
• อย่าให้รีโมทคอนโทรลใกล้แหล่งความร้อน หรือในสถานที่ที่โดนแสงส่องตรง หรือในห้องที่มีความชื้นสูง

2: การเชื่อมต่อสายอากาศ/เครื่องเล่นวิดีโอ

การเชื่อมต่อสายอากาศ

การเชื่อมต่อสายอากาศและเครื่องเล่นวิดีโอ

สาย S video และสายสัญญาณเสียง/ภาพมีมาให้ สำหรับรายละเอียดเกี่ยวกับการเชื่อมต่ออุปกรณ์เสริมเข้ากับเครื่องรับโทรทัศน์ของคุณ

ดูที่หน้า 14

3: การป้องกันไม่ให้โทรทัศน์ล้มคว่ำ

• ต้องแน่ใจว่ามีมาตรการป้องกันไม่ให้โทรทัศน์ล้มและก่อให้เกิดการบาดเจ็บได้
• อาจไม่จำเป็นต้องใช้สกรูไม้ที่ให้มา ทั้งนี้ขึ้นอยู่กับชนิดของฐานวางโทรทัศน์ ในกรณีนี้ หรือเมื่อมีความแข็งแรงในการยึดไม่เพียงพอ ให้เตรียมสกรูทั่วไปเพื่อยึดฐานวาง ใช้สกรูทั่วไปที่มีขนาดเส้นผ่านศูนย์กลาง 3 ถึง 4 มม. ปรึกษาตัวแทนจำหน่ายเกี่ยวกับชนิดของสกรู

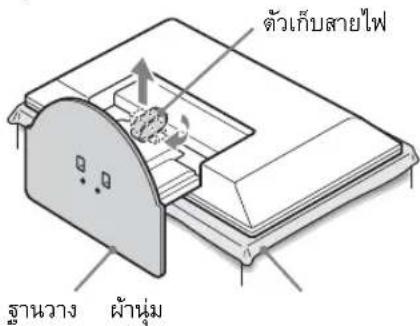

4: การเก็บสายอากาศ

5: การปรับมุมรับชมเครื่องรับโทรทัศน์

เครื่องรับโทรทัศน์นี้สามารถปรับหันได้ภายในมุมองศาตามภาพแสดง

การปรับไปด้านหลังและด้านหน้า (เอียง)

6: การเลือกภาษา

1 ต่อเครื่องรับโทรทัศน์เข้ากับขั้วเสียบกระแสไฟฟ้า AC (110-240V AC, 50/60Hz) 2 กดปุ่ม ① บนเครื่องรับโทรทัศน์ (ด้านหน้า) เมื่อคุณเปิดเครื่องรับโทรทัศน์ในครั้งแรก เมนู Language จะปรากฏขึ้นบนหน้าจอ

มีต่อ

เมื่อเครื่องรับโทรทัศน์อยู่ในโหมดเตรียมพร้อม (ไฟแสดง ⏻ (เตรียมพร้อม) ที่เครื่องรับโทรทัศน์ (ด้านหน้า) จะเป็นสีแดง) กดปุ่ม I/ Ⓑ ที่รีโมทคอนโทรลเพื่อเปิดเครื่องรับโทรทัศน์

3 กดปุ่ม SUV เพื่อเลือกภาษาที่ต้องการให้แสดงบนหน้าจอเมนู จากนั้นกดปุ่ม ⊕

จะมีข้อความยืนยันการตั้งช่องโทรทัศน์อัตโนมัติปรากฏขึ้นบนหน้าจอ จากนั้นไปยัง “7: การตั้งโปรแกรมเครื่องรับโทรทัศน์อัตโนมัติ”

7: การตั้งโปรแกรมเครื่องรับโทรทัศน์อัตโนมัติ

หลังจากเลือกภาษาแล้ว จะมีข้อความยืนยันการปรับช่องอัตโนมัติปรากฏขึ้นบนหน้าจอ คุณต้องปรับเครื่องรับโทรทัศน์เพื่อให้รับสัญญาณช่องรายการต่าง ๆ (การออกอากาศรายการโทรทัศน์) ปฏิบัติตามขั้นตอนด้านล่างในการค้นหาและบันทึกช่องรายการต่างๆ

1 เลือก “ตกลง” จากนั้นกดปุ่ม⊕

เครื่องรับโทรทัศน์เริ่มค้นหาช่องรายการต่างๆ ซึ่งการค้นหานี้อาจใช้เวลานาน กรุณาอดทนรอและอย่ากดปุ่มใดๆ บนเครื่องรับโทรทัศน์หรือบนรีโมท เมื่อบันทึกช่องรายการต่างๆ เสร็จแล้ว เครื่องรับโทรทัศน์จะกลับสู่การทำงานปกติ และแสดงช่องรายการที่บันทึกไว้เป็นช่องหมายเลข 1 เมื่อมีข้อความปรากฏให้คุณยืนยันการต่อสายอากาศ ไม่พบช่องรายการใดๆ ตรวจสอบการต่อสายอากาศและกดปุ่ม ⊕ เพื่อเริ่มการปรับช่องอัตโนมัติอีกครั้ง

2 เมนูเรียงลำดับช่องปรากฏที่หน้าจอ 3 กดปุ่ม MENU เพื่ออกจากระบบ ขณะนี้เครื่องรับโทรทัศน์ได้ปรับรับทุกช่องรายการแล้ว

การเปลี่ยนลำดับช่องรายการที่บันทึกอยู่ในเครื่องรับโทรทัศน์

ดูหน้า 23

4 ถ้าต้องการให้เมนูนี้ปรากฏที่หน้าจอทุกครั้งเมื่อคุณเปิดโทรทัศน์ ให้กดปุ่ม ⊕ เพื่อเลือก "ตกลง"

ข้อมูลเพื่อความปลอดภัย

การติดตั้ง/การตั้งค่า

ติดตั้งและใช้เครื่องรับโทรทัศน์ตามคำแนะนำด้านล่างเพื่อหลีกเลี่ยงความเสี่ยงที่จะเกิดไฟไหม้ ไฟฟ้าดูด หรือความเสียหายและ/หรือการบาดเจ็บใดๆ

การติดตั้ง

• ควรติดตั้งเครื่องรับโทรทัศน์ใกล้เต้าเสียบ AC ที่เข้าถึงได้ง่าย
• ติดตั้งเครื่องรับโทรทัศน์บนพื้นผิวที่มั่นคง และอยู่ในระนาบ
• กรุณาให้ช่างผู้ชำนาญเป็นผู้ติดตั้งเครื่องบนผนังเท่านั้น
• เพื่อความปลอดภัยแนะนำว่าคุณควรใช้อุปกรณ์เสริมของ Sony รวมถึง: ชุดอุปกรณ์แขวนผนังรุ่น SU-WL100

การเคลื่อนย้าย

• ก่อนการเคลื่อนย้ายเครื่องรับโทรทัศน์ ต้องปลดสายต่อทั้งหมด
• หากเคลื่อนย้ายเครื่องรับโทรทัศน์ด้วยมือ จะต้องจับที่แสดงในภาพด้านขวา โดยระวังน้ำหนักบนหน้าจอแอลซีดีและขอบรอบๆ หน้าจอ

- เมื่อเคลื่อนย้ายเครื่องรับโทรทัศน์ ห้ามให้กระแทกหรือได้รับความกระทบกระเทือนอย่างรุนแรง

- เมื่อต้องการเคลื่อนย้ายเครื่องรับโทรทัศน์เพื่อนำไปซ่อมหรือย้ายบ้าน ให้บรรจุลงในกล่องและใช้วัสดุในการห่อแบบเดิม

การระบายอากาศ

• ห้ามคลุมช่องระบายอากาศหรือใส่วัตถุใดๆ ลงในตัวเครื่องรับโทรทัศน์
• เว้นระยะห่างรอบๆ เครื่องรับโทรทัศน์ตามภาพแสดงด้านล่าง
• แนะนำว่าคุณควรใช้ชุดอุปกรณ์แขวนผนังของ Sony เพราะจะมีการระบายอากาศอย่างเพียงพอ

การติดตั้งบนผนัง

เว้นระยะห่างรอบๆ เครื่องรับโทรทัศน์ไว้อย่างน้อยตามค่าเหล่านี้ การติดตั้งโดยใช้ฐานวาง

เว้นระยะห่างรอบๆ เครื่องรับโทรทัศน์ไว้อย่างน้อยตามค่าเหล่านี้

• เพื่อให้มีอากาศระบายอากาศได้อย่างเหมาะสมและป้องกันการสะสมของสิ่งสกปรกหรือฝุ่น อย่าติดตั้งกลับหัวลง เอาด้านหลังหรือด้านข้างของเครื่องรับโทรทัศน์ลง
• อย่าวางเครื่องรับโทรทัศน์บนชั้นวาง บนพรม บนเตียง หรือในตู้เสื้อผ้า
• ห้ามคลุมเครื่องรับโทรทัศน์ด้วยผ้า เช่น ผ้าม่าน หรือวัสดุอื่นๆ เช่น หนังสือพิมพ์ เป็นต้น อย่าติดตั้งเครื่องรับโทรทัศน์ตามภาพแสดงด้านล่าง

สายไฟ AC

กรุณาใช้สายไฟ AC และเต้าเสียบตามคำแนะนำด้านล่างเพื่อป้องกันความเสี่ยงที่จะเกิดไฟไหม้ ไฟฟ้าดูด หรือความเสียหายและ/หรือการบาดเจ็บใดๆ

• ลักษณะของปลั๊กไฟ AC ที่มาพร้อมกับเครื่องรับโทรทัศน์อาจแตกต่างกันไปขึ้นอยู่กับภูมิภาคที่ใช้งาน ต้องมั่นใจว่าใช้สายไฟ AC ที่เหมาะสมเสียบเข้ากับเต้าเสียบไฟ AC ได้แน่นพอดี
• ต่อเครื่องรับโทรทัศน์โดยใช้ปลั๊กไฟ AC ชนิดสามขาแบบมีสายดินเข้ากับเต้าเสียบไฟ AC ด้วยต่อต่อป้องกันสายดิน ใช้เฉพาะสายไฟ AC ของ Sony ที่ให้มา ห้ามใช้สายของยี่ห้ออื่น เสียบปลั๊กไฟลงในเต้าเสียบ AC ให้สุด
• ใช้เครื่องรับโทรทัศน์ที่กระแสไฟ 110-240 V AC เท่านั้น ขณะต่อสายไฟ ต้องแน่ใจว่าได้อดปลั๊กสายไฟ AC เพื่อความปลอดภัยของคุณและระวังอย่าเทียบสายไฟ
• ถอดสายไฟ AC ออกจากเต้าเสียบ AC ก่อนซ่อมหรือเคลื่อนย้ายเครื่องรับโทรทัศน์
• เก็บสายไฟ AC ให้ห่างจากแหล่งทำความร้อน
• ปลดปลั๊กไฟ AC และทำความสะอาดสม่ำเสมอ ถ้าตัวปลั๊กมีฝุ่นเกาะอยู่จะทำให้เกิดความชื้น ฉนวนอาจเสื่อมและทำให้เกิดไฟไหม้ได้

หมายเหตุ

• อย่าใช้สายไฟ AC ที่ให้มากับอุปกรณ์อื่น
• อย่าหักงอ หรือบิดสายไฟ AC อย่างรุนแรง แกนนำไฟฟ้าอาจเปิด หรือเสียหายได้
• อย่าดัดแปลงสายไฟ AC
• อย่าให้ของหนักทับบนสายไฟ AC
• อย่าดึงที่สายไฟ AC เมื่อต้องการปลดสายไฟ AC
• อย่าใช้เครื่องใช้ไฟฟ้าหลายชนิดในเต้าเสียบ AC อันเดียวกัน
• อย่าใช้เต้าเสียบ AC ที่หลวม

มีต่อ

ข้อห้ามในการใช้งาน

อย่าติดตั้งหรือใช้งานเครื่องรับโทรทัศน์ในสถานที่ สภาพแวดล้อม หรือในสถานการณ์ตามรายการด้านล่าง มิฉะนั้นเครื่องรับโทรทัศน์อาจทำงานผิดพลาดและก่อให้เกิดไฟไหม้ ไฟฟ้าดูด ความเสียหาย และ/หรือการบาดเจ็บได้

สถานที่:

นอกอาคาร (ที่แสงแดดส่องตรง), ที่ชายหาด, ในเรือหรือพาหนะทางน้ำ, ในรถยนต์, ในสถานพยาบาล, ใกล้กับวัตถุติดไฟง่าย (เช่น เทียนไข)

สภาพแวดล้อม:

สถานที่ที่ร้อน ชื้น หรือมีฝุ่นมาก, สถานที่ที่แมลงอาจเข้าได้, สถานที่ที่มีความสั่นสะเทือนสูง, สถานที่ที่ไม่มั่นคง, ใกล้น้ำ, ฝน, ความชื้น หรือควัน

สถานการณ์:

อย่าใช้งานเมื่อมือเปียก, เมื่อฝาครอบเครื่องรับโทรทัศน์หลุด หรือใช้อุปกรณ์ติดตั้งที่ไม่ได้รับการแนะนำจากผู้ผลิต ถอดปลั๊กไฟของเครื่องรับโทรทัศน์ออกจากเต้าเสียบ AC ขณะเกิดพายุฝนฟ้าคะนอง

ส่วนแตกหัก:

• อย่าขว้างสิ่งใดๆ ไปที่เครื่องรับโทรทัศน์ หน้าจอกระจกอาจแตกจากการปะทะและทำให้ได้รับบาดเจ็บรุนแรงได้
• ถ้าพื้นผิวของเครื่องรับโทรทัศน์แตก ห้ามสัมผัสจนกว่าจะปลดปลั๊กไฟ AC แล้ว มิฉะนั้นอาจเกิดไฟลัดได้

เมื่อไม่ใช้งาน

• ถ้าคุณจะไม่ใช้เครื่องรับโทรทัศน์เป็นเวลาหลายวัน ควรจะถอดปลั๊กไฟ AC ออกจากเครื่องเพื่อความปลอดภัยและเป็นมิตรต่อสิ่งแวดล้อม
• เนื่องจากเครื่องรับโทรทัศน์ไม่ได้ถูกตัดกระแสไฟ AC เมื่อปิดเครื่อง จะต้องดึงปลั๊กออกจากเต้าเสียบ AC เพื่อตัดกระแสไฟอย่างสมบูรณ์
• อย่างไรก็ตาม เครื่องรับโทรทัศน์บางเครื่องอาจมีฟังก์ชันที่จะต้องให้เครื่องรับโทรทัศน์อยู่ในโหมดสแตนด์บายตลอดเวลาเพื่อให้เครื่องทำงานอย่างถูกต้อง คำแนะนำในคู่มือนี้จะบอกให้คุณได้ทราบหากต้องใช้วิธีนี้

สำหรับเด็ก

• อย่าปล่อยให้เด็กปีนขึ้นบนเครื่องรับโทรทัศน์
• เก็บอุปกรณ์ชิ้นเล็กๆ ให้พ้นมือเด็ก เพราะเด็กอาจเผลอกลืนเข้าไป

ถ้าเกิดปัญหาเหล่านี้...

ปิดเครื่องรับโทรทัศน์และถอดปลั๊กไฟ AC ทันทีถ้าเกิดปัญหาเหล่านี้ สอบถามกับตัวแทนจำหน่ายหรือศูนย์บริการ Sony เพื่อนำเครื่องไปตรวจสอบกับช่างผู้ชำนาญ

เมื่อ :

• สายไฟ AC ชำรุด
• เต้าเสียบ AC หลวม
• เครื่องรับโทรทัศน์เสียหายเนื่องจากตกลงมา กระทบหรือโดนวัสดุอื่นขว้างใส่ มีของเหลวหรือของแข็งหกหรือหล่นลงไปในช่องของเครื่องรับโทรทัศน์

ข้อควรระวัง

การรับชมโทรทัศน์

• รับชมเครื่องโทรทัศน์ด้วยแสงที่เพียงพอ เพราะหากใช้แสงไม่เพียงพอ หรือดูเป็นเวลานาน จะทำให้ตาระคายเคืองได้
• เมื่อใช้หูฟัง ควรปรับระดับเสียงเพื่อป้องกันไม่ให้เสียงดังมากเกินไป เพราะอาจทำให้ประสาทการรับฟังเสียหายได้

หน้าจอแอลซีดี

• แม้ว่าหน้าจอแอลซีดีประดิษฐ์จากเทคโนโลยีที่มีความละเอียดสูงและประกอบด้วยพิกเซลที่ใช้งานได้ไม่ต่ำกว่า 99.99% แต่จุดดำอาจเกิดขึ้นหรือจุดสว่างของแสง (แดง น้ำเงิน หรือเขียว) อาจเกิดขึ้นอย่างถาวรบนหน้าจอแอลซีดี ซึ่งสิ่งเหล่านี้เป็นลักษณะโครงสร้างของหน้าจอแอลซีดี มิได้เป็นสิ่งผิดปกติแต่อย่างใด
• อย่าขีดข่วนหรือทำให้แผ่นกรองด้านหน้าเป็นรอย หรือวางวัตถุใดๆ บนตัวเครื่อง เพราะภาพจะแสดงไม่สม่ำเสมอ หรือหน้าจอแอลซีดีอาจเสียหายได้
• ถ้าใช้เครื่องในสถานที่ที่เย็นจัด ภาพอาจมีสีเพี้ยนหรือเป็นสีดำได้ ซึ่งมิได้เป็นสิ่งผิดปกติแต่อย่างใด ปรากฏการณ์นี้จะหายไปหลังจากที่อุณหภูมิสูงขึ้นแล้ว
• ภาพซ้อนอาจเกิดขึ้นได้เมื่อแสดงภาพนิ่งต่อเนื่องกันเป็นเวลานาน ภาพซ้อนจะหายไปหลังจากชั่วขณะหนึ่ง
• หน้าจอและตัวเครื่องจะร้อนขึ้นเมื่อใช้งานเครื่องรับโทรทัศน์ ซึ่งมิได้เป็นสิ่งผิดปกติแต่อย่างใด
• หน้าจอแอลซีดีจะมีคริสตัลเหลวและสารปรอทประกอบอยู่เล็กน้อย หลอดฟลูออเรสเซนต์ที่ใช้ในเครื่องรับโทรทัศน์มักมีสารปรอท กรุณาปฏิบัติตามกฎหมายเกี่ยวกับการทิ้งขยะ

การใช้และการทำความสะอาดพื้นผิวหน้าจอ/ตัวเครื่อง

ต้องแน่ใจว่าได้ปลดสายไฟ AC ที่ต่อกับเครื่องรับโทรทัศน์ออกจากเต้าเสียบ AC ก่อนทำความสะอาด

เพื่อป้องกันไม่ให้วัสดุหรือผิวเคลือบหน้าจอเสื่อม กรุณาปฏิบัติตามข้อควรระวังต่อไปนี้

• เมื่อต้องการกำจัดฝุ่นออกจากพื้นผิวหน้าจอ/ตัวเครื่อง ให้เช็ดเบาๆ ด้วยผ้านุ่ม ถ้ายังมีคราบอยู่ ทำความสะอาดตัวเครื่องด้วยผ้านุ่มชุบน้ำยาทำความสะอาดแบบเจือจาง
• ห้ามใช้แผ่นขัด น้ำยาที่มีฤทธิ์เป็นกรด/ด่าง ผงขัด หรือสารระเหย เช่น แอลกอฮอล์ เบนซิน ทินเนอร์ หรือยาฆ่าแมลง การใช้วัสดุเหล่านั้น หรือปล่อยให้เครื่องสัมผัสกับวัสดุที่เป็นยางหรือไวนิลนานๆ อาจทำให้หน้าจอและวัสดุบนตัวเครื่องเสียหายได้
• ขณะปรับมุมเครื่องรับโทรทัศน์ ควรจะหมุนเบาๆ เพื่อป้องกันไม่ให้เครื่องรับโทรทัศน์เคลื่อนหรือหลุดออกจากฐานวางแบบตั้งโต๊ะ

อุปกรณ์เสริม

วางอุปกรณ์เสริมหรืออุปกรณ์ที่มีคลื่นแม่เหล็กไฟฟ้าให้ห่างจากเครื่องรับโทรทัศน์ มิฉะนั้นภาพอาจบิดเบี้ยว และ/หรือเกิดเสียงรบกวนได้

การทิ้งอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ (ใช้กับสหภาพยุโรป และประเทศอื่นๆ ในยุโรปที่มีระบบการแยกเก็บ)

สัญลักษณ์อยู่บนรีโมทคอนโทรล

ภาพรวมรีโมทคอนโทรล

1 I/⏻ - เตรียมเปิดโทรทัศน์ ปิดเครื่องรับโทรทัศน์ชั่วคราว ไฟแสดง ⏻ (เตรียมพร้อม) บนด้านหน้าเครื่องรับโทรทัศน์จะสว่างขึ้น กดปุ่มอีกครั้งเพื่อเปิดเครื่องรับโทรทัศน์จากโหมดเตรียมพร้อม ② A/B - ระบบเสียง (หน้า 19) 3 ปุ่มสี ในโหมด Text (หน้า 12): ใช้สำหรับ Fastext 4 → ➕ - เลือกสัญญาณเข้า/ค้างหน้า Text

- ในโหมดทีวี (หน้า 15): เลือกแหล่งสัญญาณเข้าจากอุปกรณ์ที่พ่วงต่อกับชั่วเสียบเครื่องรับโทรทัศน์ - ในโหมด Text (หน้า 12): ค้างหน้าข้อมูลปัจจุบันไว้

5 个/个/个/个(หน้า16) 6 MENU (หน้า 16) 7ปุ่มหมายเลข

- ในโหมดทีวี: เลือกช่องรายการ สำหรับหมายเลข 10 และหมายเลขที่มากกว่า ให้ใส่หมายเลขหลักที่สองภายในสองวินาที (จะใช้ได้เมื่อตั้ง “กดช่อง 1 หลัก” เป็น “ปิด” เท่านั้น) - ในโหมด Text: ใส่หมายเลขหน้าสามหลักเพื่อเลือกหน้าข้อมูลที่ต้องการ

8 - ช่องรายการก่อนหน้า ย้อนกลับไปยังช่องรายการก่อนหน้าที่รับชมมา (มากกว่าห้าวินาที) ⑨ PROG +/− (หน้า 12)

- ในโหมดทีวี: เลือกช่องรายการถัดไป (+) หรือช่องรายการที่ผ่านมา (-) - ในโหมด Text: เลือกหน้าข้อมูลถัดไป (+) หรือหน้าข้อมูลที่ผ่านมา (-)

10 ∠+/- - ปรับระดับเสียง 11 ๑-ปิดเสียงชั่วครู่ (หน้า 12) 12 - Text (หน้า 12) 13 - โหมดทีวี (หน้า 15) เปลี่ยนภาพแสดงเป็นโทรทัศน์เมื่อกำลังรับชมภาพจากอุปกรณ์พ่วงต่อ

14RETURN

กลับไปสู่เมนูที่แสดงหน้าจอก่อนหน้า

15 ④ - เวลาปิด (หน้า 21) 16 - ภาพนิ่ง (หน้า 13) ภาพโทรทัศน์เป็นภาพนิ่ง 17 -โหมดจอภาพ (หน้า 13) 18 ⓘ + ? - ข้อมูล/เปิดข้อมูลที่ซ่อนไว้

- ในโหมดทีวี: แสดงข้อมูลเช่น หมายเลขช่องรายการปัจจุบัน และโหมด-China - ในโหมด Text (หน้า 12): เปิดข้อมูลที่ซ่อนไว้ (เช่น คำเฉลยของคำถาม)

คำแนะนำ

ปุ่ม A/B, PROG + และปุ่มหมายเลข 5 จะมีจุดสัมผัส ใช้จุดสัมผัสในการอ้างอิงเมื่อใช้งานเครื่องรับโทรทัศน์

การใช้งานปุ่มบนเครื่องรับโทรทัศน์และไฟแสดงต่าง ๆ

① Ⓧ - เปิด/ปิด

เปิดหรือปิดเครื่องรับโทรทัศน์

②PROG +/−/ /

• ในโหมดทีวี: เลือกช่องรายการถัดไป (+) หรือช่องรายการที่ผ่านมา (-)
• ในเมนูทีวี: เลือกตัวเลือกขึ้น (▲) หรือลง (▼)

③ +1-1

• เพิ่ม (+) หรือลด (-) ระดับเสียง
• ในเมนูทีวี: เลือกตัวเลือกซ้าย (◀) หรือขวา (▶)

④ →/→ - เลือกสัญญาณเข้า/ตกลง

• ในโหมดทีวี (หน้า 15): เลือกแหล่งสัญญาณเข้าจากอุปกรณ์ที่พ่วงต่อกับขั้วเสียบเครื่องรับโทรทัศน์
• ในเมนูทีวี: เลือกเมนูหรือตัวเลือก และกดยืนยันในค่าต่าง ๆ ที่ตั้งไว้

⑤ MENU (หน้า 16) ⑥ -ไฟแสดงปิดภาพ/ตั้งเวลาปิด

• จะสว่างเป็นสีเขียวเมื่อปิดภาพไว้ (หน้า 21)
• จะสว่างเป็นสีส้มเมื่อได้ตั้งเวลาปิด (หน้า 21)

⑦ -ไฟแสดงสภาวะเตรียมพร้อม

จะสว่างขึ้นเป็นสีแดงเมื่อเครื่องรับโทรทัศน์อยู่ในโหมดเตรียมพร้อม

8 1-ไฟแสดงการทำงาน จะสว่างเป็นสีเขียวเมื่อเปิดเครื่องรับโทรทัศน์ 9 - เช่นเซอร์รีโมทคอนโทรล

หมายเหตุ

ต้องแน่ใจว่าได้ปิดเครื่องรับโทรทัศน์ก่อนที่จะถอดปลั๊กออก การถอดปลั๊กออกขณะที่เครื่องรับโทรทัศน์ยังอยู่ในโหมดเตรียมพร้อมอาจทำให้ไฟแสดงภาวะเตรียมพร้อมติดสว่างค้างนานถึง 40 วินาที และการถอดปลั๊กออกขณะที่เครื่องรับโทรทัศน์ยังเปิดอยู่อาจทำให้เครื่องรับโทรทัศน์ชำรุดได้

การรับชมรายการโทรทัศน์

การรับชมรายการโทรทัศน์

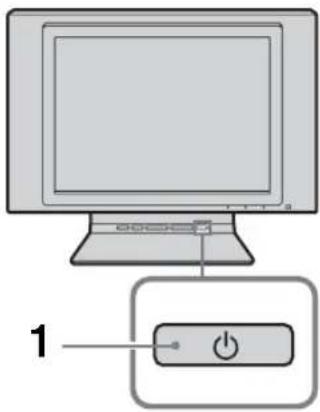

1 กดปุ่ม ⏻ บนเครื่องรับโทรทัศน์ (ด้านหน้า) เพื่อเปิดเครื่องรับโทรทัศน์ เมื่อเครื่องรับโทรทัศน์อยู่ในโหมดเตรียมพร้อม (ไฟแสดง ⏻ (เตรียมพร้อม) ที่เครื่องรับโทรทัศน์ (ด้านหน้า) จะเป็นสีแดง) กดปุ่ม I/ ⏻ ที่รีโมทคอนโทรลเพื่อเปิดเครื่องรับโทรทัศน์ 2 กดปุ่มหมายเลขหรือ PROG +/- เพื่อเลือกช่องรายการ หากต้องการเลือกช่องหมายเลข 10 ขึ้นไป ให้กดปุ่มหมายเลขโดยใส่หมายเลขหลักที่สองภายในสองวินาที (จะใช้ได้เมื่อตั้ง "กดช่อง 1 หลัก" เป็น "ปิด" เท่านั้น)

การใช้งานอื่น ๆ

เพื่อ	ป	ภ
ปิดเครื่องรับโทรศัสน์ชั่วคราว(โหมดเตรียมพร้อม)	กดปุ่ม 1/ Tunisia
ปิดเครื่องรับโทรศัสน์ถาวร	กดปุ่ม Tunisiaบนเครื่องรับโทรศัสน์(ด้านหน้า)
ปรับระดับเสียง	กดปุ่ม ∠ + (เพิ่มระดับเสียง)/-(ลดระดับเสียง)
ปิดเสียงชั่วครู่	กดปุ่ม ✗× กดปุ่มอีกครั้งเพื่อยกลเลิกการปิดเสียง

กลับไปยังช่องรายการก่อนหน้าที่รับชมมา กดปุ่ม (มากกว่าห้าวินาที)

หมายเหตุ

แม้ว่าจะได้กดปุ่ม ① บนเครื่องรับโทรทัศน์ (ด้านหน้า) เพื่อปิดเครื่องแล้วก็ตาม แต่กระแสไฟจำนวนเล็กน้อยยังคงไหลอยู่ในเครื่อง ดึงปลั๊กไฟ AC ออกจากเต้าเสียบที่ผนังเพื่อปิดเครื่องรับโทรทัศน์อย่างสมบูรณ์

การเข้าสู่ Text

กดปุ่ม 📄 แต่ละครั้งที่กดปุ่ม 📄 หน้าเปลี่ยนหมุนวนดังนี้ : Text → Text อูยุนภาพโทรทัศน์ (โหมดผสม) → ไม่มี Text (ออกจากบริการ Text) หากต้องการเลือกหน้าข้อมูล กดปุ่มหมายเลขหรือ PROG +/- หากต้องการค้างหน้าข้อมูล กดปุ่ม → ➕ ➕ หากต้องการเปิดข้อมูลที่ซ่อนไว้ กดปุ่ม ⓘ + ?

หมายเหตุ

ภาษาของ Text ที่แสดงอาจเป็นภาษาอังกฤษ ภาษาเปอร์เซีย หรือภาษาฝรั่งเศส ทั้งนี้ขึ้นอยู่กับสัญญาณการออกอากาศ

คำแนะนำ

• ต้องแน่ใจว่าเครื่องรับโทรทัศน์รับสัญญาณได้ดี มิฉะนั้นการรับข้อมูล Text อาจผิดพลาดได้
• ในบางช่องบางสถานีจะมีบริการ Text วิธีการใช้บริการดังกล่าว กลับไปที่หน้าดัชนี (โดยปกติจะอยู่หน้า 100)
• เมื่อมีรายการสี่สีปรากฏอยู่ด้านล่างของหน้าข้อมูล Text หมายความว่าสามารถใช้งาน Fastext ได้ Fastext จะช่วยให้คุณสามารถเข้าสู่หน้าข้อมูลได้อย่างรวดเร็วและง่ายดาย กดปุ่มสีที่สัมพันธ์กันเพื่อเข้าสู่หน้าข้อมูล

ภาพนิ่ง

ทำให้ภาพบนหน้าจอโทรทัศน์หยุดนิ่ง (เช่นต้องการจดเบอร์โทรศัพท์หรือวิธีการทำอาหาร)

1 กดปุ่ม Hold บนรีโมทคอนโทรล 2 กดปุ่ม เลื่อน เพื่อปรับตำแหน่งหน้าจอ 3 กดปุ่ม 📋 เพื่อลบหน้าจอ 4 กดปุ่ม 📋 อีกครั้งเพื่อกลับสู่โหมดรายการโทรทัศน์ปกติ หมายเหตุ

ขณะที่ฟังก์ชันภาพนิ่งกำลังทำงาน อาจจะใช้ฟังก์ชันบางอันไม่ได้ เช่น MENU

การเปลี่ยนโหมดจอภาพ

กดปุ่ม ซ้ำๆ เพื่อเลือกรูปแบบหน้าจอ

ปกติ

ภาพระบบ 16:9 (ภาพออกกว้าง) จะแสดงจนเต็มในทิศทางแนวตั้ง

เต็มจอ

ภาพระบบ 16:9 (ภาพจอกว้าง) จะเป็นสัดส่วนที่ถูกต้อง

ในโหมด COMPONENT 720p และ 1080i เท่านั้น

ปกติ

ภาพระบบ 16:9 (ภาพจอกว้าง) จะแสดงจนเต็มตามสัดส่วนที่ถูกต้อง และภาพด้านข้างอาจไม่แสดง

เต็มจอ

ภาพระบบ 16:9 (ภาพจอกว้าง) จะเป็นสัดส่วนที่ถูกต้อง

คำแนะนำ

คุณสามารถเลือกตั้งค่า “เลือกโซนอัตโนมัติ” เป็น “เปิด” โทรทัศน์จะเลือกโหมดที่ดีที่สุดโดยอัตโนมัติเพื่อให้เหมาะสมกับระบบออกอากาศ (หน้า 20)

การเชื่อมต่อกับอุปกรณ์อื่น

คุณสามารถต่ออุปกรณ์หลากหลายเข้ากับเครื่องรับโทรทัศน์ของคุณได้ สายต่อไม่ได้มีมาให้

การต่อเข้ากับเครื่องรับโทรทัศน์ (ด้านข้าง)

การต่อเข้ากับเครื่องรับโทรทัศน์ (ด้านหลัง)

ขั่วเสียบ	สัญลักษณ์สัญญาณเข้าบนหน้างอ	อธิบาย
A(หูฟัง)		ต่อเข้ากับข้าวเสียบ ∩ เพื่อฟังเสียงจากเครื่องรับโทรศัศน์ผ่านทางหูฟัง
BS→1 หรือ 2,→1 หรือ 2,และ→1 หรือ 2(S VIDEO 1 หรือ 2,VIDEO IN 1 หรือ 2,AUDIO)	วิตีโอ 1 หรือวิตีโอ 2 หรือวิตีโอ 1 หรือวิตีโอ 2	ต่อเข้ากับข้าวเสียบ S video S→1 หรือ 2 หรือข้าวเสียบวิตีโอ→1 หรือ 2 และข้าวเสียบออดิโอ→1 หรือ 2 เพื่อเลี่ยงปัญหาภาพเกิดสัญญาณรบกวนอย่าตอกล้องถ่ายวิตีโอเข้าที่ข้าวเสียบวิตีโอ→ และข้าวเสียบ S video S→1 ในเวลาเดียวกัน หากคุณต่ออุปกรณ์โมโน ให้ต่อเข้าที่ช่อง L (MONO)→1 หรือ 2
C→3COMPONENT IN 3)	คอมโพเนนท์	ต่อเข้ากับข้าวเสียบคอมโพเนนท์ และข้าวเสียบออดิโอ→/→3 หากต้องการรับชมภาพคุณภาพสูง แนะนําว่าควรจะต่อแบบคอมโพเนนท์ถ้าเครื่องเล่นดีวีดีมีช่องต่อสัญญาณคอมโพเนนท์ออก
DAUDIO OUT)		ต่อเข้ากับข้าวเสียบสัญญาณออดิโอออก→ เพื่อรับฟึงเสียงจากเครื่องเสียงไส-ไฟ หากต้องการปิดเสียงจากลําโพงของโทรทัศน์ ตั้ง “ระบบลําโพง” ไปที่ “ปิด” (หน้า 19)

หมายเหตุ

- เปิดอุปกรณ์ที่พ่วงต่อ จากนั้นกดปุ่ม → ➕ เพื่อแสดงสัญญาณเข้า ฟังก์ชันแสดงสัญญาณเข้าจะช่วยให้คุณเลือกเครื่องรับโทรทัศน์และอุปกรณ์ที่พ่วงต่อ คุณยังสามารถใส่ป้ายชื่อโดยใช้ฟังก์ชันตั้งชื่อช่องวิดีโอในค่าปรับตั้ง “ตั้งค่า” (ดูหน้า 21)

- S→…, →1 และ →2 มีมาพร้อมกับ S VIDEO ซึ่ง S VIDEO จะถูกเลือกก่อนเมื่อเชื่อมต่อขั้วเสียบสัญญาณภาพและขั้วเสียบ S VIDEO

- หากต้องการกลับสู่รายการโทรทัศน์ปกติ กดปุ่ม

สำรวจการใช้งานต่าง ๆ ผ่านเมนู

“MENU” ทำให้คุณสะดวกสบายกับการใช้งานฟังก์ชันต่างๆ ที่มีไว้ให้โทรทัศน์เครื่องนี้ นอกเหนือจากนี้ยังสามารถตั้งค่าที่เหมาะสมได้อย่างง่ายดาย โดยการใช้ “MENU” คำสั่งที่มีไว้ให้

1 กดปุ่ม MENU เพื่อแสดงหน้าจอเมนู 2 กดปุ่ม ▲/▼ เพื่อเลือกรายการที่ต้องการ 3 กดปุ่ม ⊕ เพื่อยืนยันรายการที่เลือกไว้ หากต้องการออกจากเมนู กดปุ่ม MENU

เมนูการปรับภาพ

คุณสามารถเลือกรายการด้านล่างในเมนูการปรับภาพได้

โหมดภาพปรับการรับชมภาพ	เลือกโหมดภาพ“ภาพคมเข้ม”:สําหรับภาพคมขัดและสีสันสดใส“ภาพปกติ”:สําหรับภาพมาตรฐาน เหมาะกับรับชมภายในบ้าน“เลือกปรับ”:สามารถตั้งค่าได้ตามต้องการ
ยกเลิก	ยกเลิกการตั้งภาพที่ตั้งไว้กลับไปยังค่าเดิมที่ตั้งมาจากโรงงาน ยกเว้นค่าที่ตั้งไว้ใน “โหมดภาพ”
ภาพ	ให้สว่างขึ้นหรือมีดลง
สว่าง	ปรับให้ภาพสว่างขึ้นหรือมีดลง
สี	เพิ่มหรือลดความเข้มของสี
เฉดสี	เพิ่มหรือลดความเข้มโทนสีเขียวคําแนะนําไม่สามารถปรับค่า “เฉดสี” ในระบบสัญญาณสี PAL หรือ SECAM
โทนสีการปรับโทนสีขาว	การปรับโทนสีขาวของภาพ“เซ็น”: ให้สีขาวออกเป็นสีฟ้าอ่อน“ปานกลาง”: ให้สีขาวออกเป็นสีขาวธรรมชาติ“ร้อน”: ให้สีขาวออกเป็นแดงเรื่อ
คมชัด	ทําให้ภาพคมชัดขึ้นหรืออ่อนลง
ลดคลื่นรอบกวน	ลดสัญญาณรอบกวนของภาพ (ภาพเป็นจุด) เมื่อสัญญาณออกอากาศมีกำลังอ่อน“เปิด”: เปิดฟังก์ชันลดคลื่นรอบกวน“ปิด”: ปิดฟังก์ชันลดคลื่นรอบกวนหมายเหตุลดคลื่นรอบกวนจะใช้งานไม่ได้มื่อรูปแบบสัญญาณภาพเป็น (YPaPr) 576p, 720p หรือ 1080i
CineMotion®	จะแสดงภาพที่ดีที่สุดจากการตรวจสอบเนื้อหาของภาพยนตร์ โดยอัตโนมัติและจะใช้กระบวนการดึงลง3:2 แบบย้อนกลับ ภาพเคลื่อนไหวจะแสดงได้อย่างชัดเจนและดูเป็นธรรมชาติมากอย่งขึ้น

เมนูการปรับเสียง

คุณสามารถเลือกรายการด้านล่างในเมนูการปรับเสียงได้

โหมดเสียงปรับการรับฟังเสียง	เลือกโหมดเสียง"เต็มระดับ": เพิ่มความคมชัดของเสียงแหลมและเสียงทุ้ม"ปกติ": สำหรับเสียงมาตรฐาน เหมาะกับรับฟังภายในบ้าน"เลือกปรับ": เสียงราบเรียบ สามารถตั้งค่าได้ตามต้องการ
ยกเลิก	ยกเลิกการตั้งเสียงทั้งหมด ยกเว้น “โหมดเสียง” และกลับไปยังค่าเดิมที่ตั้งมาจากโรงงาน
แหลม	ปรับเสียงแหลมคําแนะนําตัวเลือกนี้ใช้ได้เฉพาะเมื่อคุณตั้ง “โหมดเสียง” ไว้ที่ “เลือกปรับ”
ต่ํา	ปรับเสียงทุ้มคําแนะนําตัวเลือกนี้ใช้ได้เฉพาะเมื่อคุณตั้ง “โหมดเสียง” ไว้ที่ “เลือกปรับ”
เสมอกัน	เน้นความสมคุลเสียงของลําโพงช้ายหรือขวา
Simulated สเตอร์โอ	เลือกโหมดเซอร์ราวด์"เปิด": เพิ่มความกังวานให้กับการปรับเสียงเป็นแบบโมโน"ปิด": สำหรับคุณภาพเสียงสเตอร์โอ หรือโมโนปกติ
ระบบเสียง	เลือกระบบเสียงจากผู้พูดสําหรับระบบสัญญาณออกอากาศสเตอริโอหรือสองภาษาตัวเลือจะมีหลายรูปแบบขึ้นอยู่กับระบบสัญญาณออกอากาศ
	ระบบออกอากาศ ตัวเลือก
	NICAM สเตอริโอ สเตอริโอ (เสียงสเตอริโอ)โมโน (เสียงปกติ)
	NICAM สองภาษา ภาษา 1 (เสียงหลัก)ภาษา 2 (เสียงรอง)โมโน (เสียงปกติ)
	NICAM โมโน ภาษา 1 (เสียงหลัก)โมโน (เสียงปกติ)
	A2 (เยอรมัน) สเตอริโอ สเตอริโอ (เสียงสเตอริโอ)โมโน (เสียงปกติ)
	A2 (เยอรมัน) สองภาษา ภาษา 1 (เสียงหลัก)ภาษา 2 (เสียงรอง)
	หมายเหตุหากสัญญาณอ่อนมาก ระบบเสียงจะเปลี่ยนเป็นแบบโมโน โดยอัตโนมัติหากเสียงสเตอริโอมีสัญญาณรบกวนในขณะที่รับชมรายการที่ออกอากาศระบบ NICAM ให้เลือก “โมโน” เลียงจะเปลี่ยนเป็นแบบโมโน และสัญญาณรบกวนจะลดลงการตั้งค่า “โมโน” จะถูกบันทึกไว้ในแต่ละดําแหน่งรายการคุณ ไม่สามารถรับสัญญาณที่ออกอากาศในแบบสเตอริโอ ได้มื่อเลือกตําแหน่งรายการเป็น “โมโน”คุณ ไม่สามารถรับฟังเสียงสเตอริโอหรือระบบเสียง ได้มื่อเลือก “น้อย” หรือ “มาก” ใน “ตัวกรองเสียง” (หน้า 24) คําแนะนําประเทศ/ภูมิภาคตั้งต่อไปนี้รับสัญญาณ NICAM ได้ฮ่องกง, สิงคโปร์, นิวซีแลนต์, มาเลเซีย, ประเทศไทย เป็นต้นประเทศ/ภูมิภาคตั้งต่อไปนี้รับสัญญาณ A2 (เยอรมัน) ได้ออสเตรลีย, มาเลเซีย, ประเทศไทย เป็นต้นถ้าคุณเลือกอุปกรณ์ฟ่วงต่อกับโทรศัศน์ประเภทอื่น ให้ตั้ง “ระบบเสียง” เป็น “สเตอริโอ”, “ภาษา 1” หรือ “ภาษา 2”
ระบบลําโพง	เกิด/ปิด ลําโพงของเครื่องรับโทรศัศน์“ปิด”: เปิดลําโพงของเครื่องรับโทรศัศน์เพื่อฟังเสียงผ่านทางลําโพงของเครื่องรับโทรศัศน์ “ปิด”: เสียงของลําโพงเครื่องรับโทรศัศน์จะถูกปิด ทําให้กุณสามารถรับฟังเสียงผ่านทางเครื่องเสียงที่ฟ่วงต่ออยู่

เมนูจอภาพ

คุณสามารถเลือกรายการด้านล่างในเมนูจอภาพได้

โหมดจอภาพ

“ปกติ”: เลือกเพื่อแสดงภาพระบบ 4:3 (หน้าจอปกติ) ในสัดส่วนที่ถูกต้อง ภาพระบบ 16:9 ( Joอกว้าง)จะแสดงจนเต็ม ในทิศทางแนวตั้ง (นอกเหนือจากโหมด COMPONENT 720p และ 1080i)“เต็มจอ”: เลือกเพื่อแสดงภาพระบบ 16:9 ( Joอกว้าง) ในสัดส่วนที่ถูกต้อง (ในโหมด COMPONENT 720p และ 1080i เท่านั้น)สำหรับรายละเอียด โปรดดูหน้า 13

เลือกจอกว้างอัตโนมัติ

"เปิด": เลือกเพื่อให้หน้าจอเปลี่ยนโหมดจอภาพเพื่อให้เหมาะสมกับรายการที่ดูในขณะนั้นโดยอัตโนมัติอําหน้าจอเปลี่ยนบ่อยจนเป็นการรบกวน ให้เลือก “ปิด”“ปิด”: เลือกเพื่อปิดตัวเลือก “เลือกจอกว้างอัตโนมัติ” เลือกโหมดจอภาพจากตัวเลือก “โหมดจอภาพ”คําแนะนําแม้ว่าคุณได้เลือก “เปิด” หรือ “ปิด” ใน “เลือกจอกว้างอัตโนมัติ” คุณยังสามารถแก้ไขรูปแบบจอภาพโดยกดปุ่มซ้ํา กัน“เลือกจอกว้างอัตโนมัติ” จะไม่สามารถใช้ได้มื่อเครื่องรับโทรศัสน์หรือคอมโพเนนท์วิตีโอ (YPBPr) เป็นรูปแบบ 720p หรือ 1080i

เมนูตั้งค่ารายการ

คุณสามารถเลือกรายการด้านล่างในเมนูตั้งค่ารายการได้

เริ่มต้นอัตโนมัติ	เริ่มแสดง “เมนูการใช้งานครั้งแรก” เพื่อปรับสัญญาณของช่องรายการที่สามารถรับได้ โดยทั่วไปคุม ไม่จำเป็นต้องปฏิบัติตามขั้นตอนนี้ เนื่องจากช่องรายการพัฒนด์ได้ปรับไว้แล้วขณะติดตั้งเครื่องรับ โทรทัศน์ในครั้งแรก (หน้า 5, 6) อย่างไรก็ตี ตัวเลือกนี้ช่วยให้คุณสามารถทําขันตอนเดิมซ้ําได้ (เช่น ปรับหาสัญญาณเครื่องรับโทรทัศน์หลังจากย้ายบ้าน หรือค้นหาช่องรายการใหม่ที่เพิ่งจะออกอากาศ)
ภาษา/LANGUAGE	เลือกภาษาที่ต้องการให้แสดงบนเมนู
ตั้งซื่อช่องวิดีโอ	ตั้งซื่ออุปกรณ์ที่พ่วงต่อทางช่องเสียบด้านหลัง ซื่จะปรากฏนจอกาพร่ว่าครู่เมื่อเลือกอุปกรณ์นั้น คุณสามารถข้ามแหล่งสัญญาณเข้าที่ไม่ได้เซื่อมต่อกับอุปกรณ์ใดๆ1 กดปุ่ม ๒/๒ เพื่อเลือกแหล่งสัญญาณที่ต้องการ แล้วกดปุ่ม ④2 กดปุ่ม ๒/๒ เพื่อเลือกตัวเลือกต้านล่างที่ต้องการ แล้วกดปุ่ม ④ซื่อของอุปกรณ์ : การตั้งซื่ออุปกรณ์สามารถเลือกจากซื่อใดซื่อนหนึ่งที่เตรียมไว้ให้ “แก้ไข”:สร้างซื่อใหม่ด้วยตัวเอง ปฏิบัติตามขั้นตอนที่ 2 ถึง 4 ใน “ตั้งซื่อช่อง” (หน้า 23) “ข้ามช่อง”: ข้ามแหล่งสัญญาณเข้าที่ไม่ได้เซื่อมต่อกับอุปกรณ์ใดๆ เมื่อกดปุ่ม ➡ ⑤ เพื่อเลือก แหล่งสัญญาณเข้าหมายเหตุ“แก้ไข:”สร้างซื่อใหม่ทําตัวอักษรด้วยตัวเองถ้าคุณเลือก “ข้ามช่อง” เครื่องรับโทรทัศน์จะข้ามแหล่งสัญญาณนี้เมื่อกดปุ่ม INPUTการตั้งซื่อ “ข้ามช่อง” จะเป็นประโยชน์สําหรับแหล่งสัญญาณที่ไม่ได้เซื่อมต่อกับอุปกรณ์ใดๆ
เวลาปิด	ตั้งช่วงเวลา (“ปิด”, “15 นาที”, “30 นาที”, “45 นาที”, “60 นาที”, “90 นาที” หรือ “120 นาที”) หลังจากนั้น เครื่องรับโทรทัศน์จะกลับไปยังโหมดเตรียมพร้อม โดยอัดโนมัติเมื่อ “เวลาปิด” เริ่มทํางาน ไฟแสดง (เวลา) ① บนเครื่องรับโทรทัศน์ (ด้านหน้า) จะสว่างขึ้นเป็นสีส้ม คําแนะนําหากคุณปิดเครื่องรับโทรทัศน์และกลับมาปิดอีกรั่ง “เวลาปิด” จะยกเลิกเป็น “ปิด” “ที่วีกําลังจะปิดโดยระบบตั้งเวลาปิดอัตโนมัติ” ปรากฏนจอกาพรหนึ่งนาที่ก่อนโทรทัศน์จะเข้าสู่โหมด เตรียมพร้อม
ประหยัดพลังงาน	เลือกเพื่อลดการใช้พลังงานโดยการปรับความสว่างจากหลังของหน้าจอ ซึ่งจะเพิ่มระดับความมีดซึ้น เลือกจาก “ปิด”, “น้อย”, “มาก” และ “ปิดภาพ”

มีต่อ

ระบบสี	เลือกระบบสี (“อัตโนมัติ”, “PAL”, “SECAM”, “NTSC3.58”, “NTSC4.43” หรือ “PAL60”) ตามแหล่งสัญญาณคลื่นที่ส่งมา
ช่าวสาร	จะบอกรุ่นและหมายเลขของเครื่องรับโทรศัศน์ของคุณ
ตั้งค่าใหม่ทั้งหมด	ยกเลิกค่าต่างๆ ที่ตั้งไว้ทั้งหมดแล้วกลับไปยังค่าที่ตั้งจากโรงงานยกเว้น “ภาษา/LANGUAGE” และ “ตั้งซื่อช่องวิตีโอ”, ค่าปรับตั้งของปรับช่องที่วียกเว้น “กดช่อง 1 หลัก”

เมนูปรับช่องทีวี

คุณสามารถปรับเปลี่ยน/ตั้งรายการโดยใช้เมนูปรับช่องทีวีได้

กดช่อง 1 หลัก	เมื่อ “กดช่อง 1 หลัก” ถูกตั้งไว้ที่ “เปิด” คุณสามารถเลือกช่องโดยกดตัวเลขเดียว (0-9) บนรีโมทได้หมายเหตุเมื่อ “กดช่อง 1 หลัก” ถูกตั้งไว้ที่ “เปิด” คุณจะไม่สามารถเลือกช่อง 10 หรือมากกว่าโดยการกดเลขสองหลัก บนรีโมたくอนโทรลได้
ปรับช่องอัตโนมัติ	ค้นหาช่องสัญญาณโดยอัตโนมัติโดยทั่วไปคุณไม่จำเป็นต้องปฏิบัติตามขั้นตอนนี้ เนื่องจากช่องรายการทั้งหมดได้ปรับไว้มแล้วขณะติดตั้งเครื่องรับโทรทัศน์ในครั้งแรก (หน้า 5.6) อย่างไรก็ตี ตัวเลือกนี้ช่วยให้คุณสามารถทําขั้นตอนเดิมซ้ําได้ (เช่น ปรับหาสัญญาณเครื่องรับโทรทัศน์หลังจากย้ายบ้าน หรือค้นหาช่องรายการใหม่ที่เพิ่งจะออกอากาศ)
เรียงลำดับช่อง	เปลี่ยนลำดับช่องรายการที่บันทึกอยู่ในเครื่องรับโทรทัศน์1 กดปุ่ม Sun/ Sun เพื่อเลือกช่องรายการที่ต้องการจะย้ายไปยังตําแหน่งใหม่ จากนั้นกดปุ่ม ⊕2 กดปุ่ม Sun/ Sun เพื่อเลือกตําแหน่งใหม่สำหรับช่องรายการนั้น จากนั้นกดปุ่ม ⊕
ตั้งซี่อช่อง	กําหนดชื่อช่องรายการตามต้องการโดยใช้ตัวอักษรหรือตัวเลขได้ถึงห้าตัว ซื่อจะปรากฏนอกภาพชั่วครู่เมื่อเลือกช่องรายการนั้น1 กดปุ่ม Sun/ Sun เพื่อเลือกช่องรายการที่ต้องการตั้งซื่อ จากนั้นกดปุ่ม ⊕2 กดปุ่ม Sun/ Sun เพื่อเลือกตัวอักษรหรือตัวเลขที่ต้องการ (“_” สำหรับช่องว่าง) จากนั้นกดปุ่ม ผ้าป้อนตัวอักษรผิดกดปุ่ม Sun/ Sun เพื่อเลือกตัวอักษรที่ผิดแล้ว จากนั้นกดปุ่ม Sun/ Sun เพื่อเลือกตัวอักษรที่ถูกต้องการลบตัวอักษรเลือก “ยกเลิก” แล้วกดปุ่ม ⊕3 ทําซ้ําขั้นตอนที่ 2 จนกว่าซื่อช่องจะเสร็จสมบูรณ์4 เลือก “ตกลง” จากนั้นกดปุ่ม ⊕

มีต่อ

ตั้งค่าปรับแบบเลือกเอง

ก่อนเลือก “ชื่อ”, “AFT”, “ตัวกรองเสียง”, “ข้ามช่อง” กดปุ่ม PROG+/- เพื่อเลือกหมายเลขช่องรายการ คุณไม่สามารถเลือกหมายเลขรายการที่ตั้งการข้ามช่องไว้

ช่อง, ระบบทีวี, VHF ล่าง, VHF บนหรือ UHF

ตั้งช่องรายการด้วยตัวเอง

1 เลือก “ช่อง” แล้วกดปุ่ม ⊕ 2 กดปุ่ม ▲/▼ เพื่อเลือกหมายเลขช่องรายการที่ต้องการตั้งด้วยตัวคุณเอง (ถ้าตั้งเครื่องเล่นวิดีโอให้เลือกช่อง 00) จากนั้นกดปุ่ม RETURN 3 กดปุ่ม ▲/▼ เพื่อเลือก “ระบบทีวี” จากนั้นกดปุ่ม ⊕ 4 กดปุ่ม ▲/▼ เพื่อเลือกระบบสัญญาณออกอากาศที่ได้รับชัดเจนที่สุด จากนั้นกดปุ่ม ⊕ 5 กดปุ่ม ◀/▶ เพื่อเลือก "VHF ล่าง", "VHF บน" หรือ "UHF" จากนั้นกดปุ่ม RETURN หมายเหตุ ตัวระบุย่านความถี่ ("VHF ล่าง", "VHF บน" หรือ "UHF") จะเปลี่ยนสลับได้โดยอัตโนมัติ

6 ค้นหาช่องที่ต้องการ :

กดปุ่ม ◀/▶ เพื่อค้นหาช่องสัญญาณลัดไป เมื่อพบช่องสัญญาณลัดไปแล้วก็จะหยุดการค้นหา หากต้องการให้ค้นหาต่อให้กดปุ่ม ◀/▶

ทำตามขั้นตอนข้างต้นในการตั้งช่องรายการอื่น ๆ ด้วยตัวเอง

ชื่อ

กำหนดชื่อช่องรายการที่เลือกไว้ตามต้องการโดยใช้ตัวอักษรหรือตัวเลขได้ห้าตัว ชื่อจะปรากฏบนภาพชั่วครู่เมื่อเลือกช่องรายการนั้น

การใส่ตัวอักษร ปฏิบัติตามขั้นตอนที่ 2 ถึง 4 ใน “ตั้งชื่อช่อง”(หน้า 23)

AFT

เลือกปรับหมายเลขช่องรายการอย่างละเอียดเมื่อคุณรู้สึกว่าการปรับช่องเล็กน้อยจะทำให้ภาพดีขึ้นได้ คุณสามารถปรับการรับสัญญาณของแต่ละช่องอย่างละเอียดในช่วง -15 ถึง +15 เมื่อเลือก “เปิด” การปรับละเอียดจะทำงานโดยอัตโนมัติ

ตัวกรองเสียง

ปรับคุณภาพของเสียงเฉพาะช่องที่ต้องการ ในกรณีที่มีเสียงเพี้ยนในระบบออกอากาศแบบโมโน ในบางครั้งสัญญาณออกอากาศที่ไม่ได้มาตรฐานเป็นสาเหตุให้เสียงเพี้ยนหรือไม่มีเสียงเป็นบางครั้ง ขณะที่รับชมรายการแบบโมโน

ถ้าไม่เคยมีเสียงเพี้ยน ขอแนะนำให้คุณตั้งค่าตัวเลือกเป็นค่าตั้งจากโรงงานคือ “ปิด”

หมายเหตุ

คุณไม่สามารถรับฟังเสียงสเตอริโอหรือระบบเสียงได้เมื่อเลือก “น้อย” หรือ “มาก”

ข้ามช่อง

ข้ามช่องรายการที่ไม่ต้องการเมื่อคุณกดปุ่ม PROG+/- เพื่อเลือกช่องรายการ (คุณสามารถเลือกช่องรายการที่ตั้งการข้ามช่องไว้โดยใช้ปุ่มหมายเลขได้)

การเตรียมการสำหรับติดตั้งบนผนัง

เครื่องรับโทรทัศน์เครื่องนี้สามารถติดตั้งบนผนังได้โดยใช้ชุดอุปกรณ์แขวนผนัง SU-WL100 (จำหน่ายแยก) ก่อนยึดเครื่องรับโทรทัศน์ติดกับผนัง จะต้องนำฐานวางของเครื่องรับโทรทัศน์ออกก่อน

หมายเหตุ

อย่าถอดฐานวางด้วยเหตุผลอื่นนอกจากต้องการติดตั้งบนผนังเท่านั้น

กรุณาปฏิบัติตามขั้นตอนง่ายๆ ดังนี้เพื่อถอดฐานวางออก:

1 ถอดสายต่อต่างๆ ออกจากเครื่องรับโทรทัศน์ 2 ใช้ผ้านุ่มหนาๆ วางรองที่พื้นที่มีความมั่นคงและราบ 3 ค่อยๆ วางเครื่องรับโทรทัศน์ โดยวางคว่ำหน้าลงบนผ้าคลุม ต้องแน่ใจว่าฐานวางห้อยอยู่ที่ขอบพอดี 4 หมุนตัวเก็บสายไฟ 90 องศา และดึงออก

5 ถอดฐานวางออกจากเครื่องรับโทรทัศน์

1 ถอดสกรูสองตัว

2 ขับฐานวางให้มั่นแล้วกดตัวยึดเพื่อปลดฐานวางออกจากเครื่องรับโทรทัศน์

6 ห้ามถอดสกรูอื่นออกจากเครื่องรับโทรทัศน์ 7 หลังจากถอดฐานวางแล้ว ให้ปิดรูด้วยแผ่นปิด (มีมาให้)

สำหรับการติดตั้งชุดอุปกรณ์แขวน ให้ดูที่คู่มือที่ได้รับมาพร้อมกับชุดอุปกรณ์แขวนผนังสำหรับเครื่องรับโทรทัศน์ ต้องใช้ความชำนาญในการติดตั้งเครื่องรับโทรทัศน์ โดยเฉพาะการคำนวณความแข็งแรงของผนังว่าจะสามารถรับน้ำหนักเครื่องรับโทรทัศน์ได้หรือไม่ เพื่อความปลอดภัยและป้องกันผลิตภัณฑ์ Sony แนะนำว่าคุณควรจะใช้ชุดอุปกรณ์แขวนผนังที่ออกแบบมาสำหรับเครื่องรับโทรทัศน์ของคุณ และการติดตั้งชุดอุปกรณ์แขวนผนังควรจะกระทำโดยตัวแทนจำหน่าย Sony หรือผู้รับเหมา

หมายเหตุ

ต้องแน่ใจว่าได้เก็บสกรูและฐานวางที่ถอดออกมาไว้ในที่ปลอดภัยจนกว่าคุณจะพร้อมนำฐานวางมาประกอบใหม่ เก็บสกรูให้พ้นจากมือเด็กเล็ก

ข้อมูลจำเพาะ

หน่วยแสดงผล

ระบบไฟฟ้าที่ใช้:

110-240 V AC, 50/60 Hz

ขนาดจอภาพ :

20 นิ้ว

ความละเอียดของภาพ :

640 พิกเซล (แนวนอน) × 480 เส้น (แนวตั้ง)

การสิ้นเปลืองกำลังไฟ :

ระบุไว้ด้านหลังโทรทัศน์

ขนาด (ก × ส × ส) :

592×438×223 มม. (รวมฐาน)

592×426×95 มม. (ไม่รวมฐาน)

น้ําหนัก :

9.5 กก. (รวมฐาน)

8.5 กก. (ไม่รวมฐาน)

ระบบจอภาพ

จอภาพแอลซีดี (Liquid Crystal Display)

ระบบที่วี

B/G, I, D/K, M

ระบบสี

PAL, SECAM, NTSC 3.58

PAL60, NTSC4.43 (S VIDEO, VIDEO IN เท่านั้น)

เสาอากาศ

ขั้วต่อสายอากาศภายนอก 75 โอห์ม

ครอบคลุมช่องสัญญาณ

B/G

VHF: E2 ถึง E12 / UHF: E21 ถึง E69 /

CATV: S01 ถึง S03, S1 ถึง S41

VHF: 0 ถึง 12, 5A, 9A / UHF: 28 ถึง 69

CATV: S01 ถึง S03, S1 ถึง S41 (ประเทศไทยเท่านั้น)

VHF: 1 ถึง 11 / UHF: 21 ถึง 69

CATV: S01 ถึง S03, S1 ถึง S41 (ประเทศไทยเท่านั้น)

1

UHF: B21 ถึง B68 / CATV: S01 ถึง S03, S1 ถึง S41

D/K

VHF: C1 ถึง C12, R1 ถึง R12 / UHF: C13 ถึง C57, R21 ถึง R60

CATV: S01 ถึง S03, S1 ถึง S41, Z1 ถึง Z39

M

VHF: A2 ถึง A13 / UHF: A14 ถึง A79

CATV: A-8 ถึง A-2, A ถึง W+4, W+6 ถึง W+84

ช่องต่อสัญญาณ

S VIDEO 1/2: S→

Y: 1.0 Vp-p, 75 โอห์ม ไม่สมดุล, ซิงค์ลบ

C: 0.286 Vp-p (สัญญาณเบิร์สต์), 75 โอห์ม

วิดีโออิน 1/2: →

วิดีโอ: →

1 Vp-p, 75 โอห์ม ไม่สมดุล, ซิงค์ลบ

เสียง: →

500 mVrms

อิมพีแดนซ์: 47 กิโลโอห์ม

คอมโพเนนต์อิน 3: →...

Y, P_R/C_R , P_R/C_R (คอมโพเนนต์วิดีโอ):

Y: 1.0 Vp-p, 75 โอห์ม ไม่สมดุล, ซิงค์ลบ

P_B/C_B: 0.7\ Vp-p, 75\ โอห์ม

P_R/C_R: 0.7 Vp-p, 75 โอห์ม

รูปแบบสัญญาณ: 480i, 576i, 480p, 576p, 720p, 1080i

เสียง: →

500 mVrms

อิมพีแดนซ์: 47 กิโลโอห์ม

AUDIO OUT:

500 mVrms (ปรับได้ 100%)

ที่น้ำ:

Stereo mini jack

กำลังขับเสียง

5 W + 5 W

อุปกรณ์เสริม

ชุดอุปกรณ์แขวนผนังรุ่น SU-WL100

การออกแบบและข้อมูลจำเพาะอาจมีการเปลี่ยนแปลงโดยไม่ต้องแจ้งให้ทราบล่วงหน้า

การแก้ไขปัญหา

ตรวจสอบรายการในตารางด้านล่าง

ถ้ายังมีปัญหาอยู่ ให้นำเครื่องรับโทรทัศน์ของคุณไปแก้ไขโดยช่างบริการผู้ชำนาญ

ภาพ

ปัญหา	สาเหตุ/การแก้ไข
ไม่มีภาพ (จอภาพมีด) และไม่มีเสียง	ตรวจสอบสายไฟ, เสาอากาศและการต่อเครื่องเล่นวิดีโอไม่ได้เปิดเครื่องรับโทรทัศน์ กดปุ่ม บนเครื่องรับโทรทัศน์ (ค้านหน้า)หากไฟแสดง (เตรียมพร้อม) สว่างเป็นสีแดง ให้กดปุ่ม บนรีโมท
ไม่มีภาพ	เปิดใช้งานการปิดภาพอยู่ (ไฟแสดง ซิจิ (ปิดภาพ/เวลาปิด) สว่างขึ้นเป็นสีเขียว) กดปุ่มใดที่ได้ยกเว้น ∠+/-, 1/2, 2, A/B, ๑๒เพื่อยกเลิกระบวนการปิดภาพ
ไม่มีภาพ หรือไม่มีเมนูข้อมูลจากอุปกรณ์ที่ต่อกับข้วเสียบสัญญาณภาพเข้า	ตรวจสอบลุว่าอุปกรณ์ที่ต่อนั้นเปิดอยู่ และกดปุ่ม เพื่อแสดงสัญญาณเข้า ฟังก์ชันแสดงสัญญาณเข้าจะช่วยให้กุณเลือกเครื่องรับโทรทัศน์และอุปกรณ์ที่ฟ่วงต่อตรวจสอบการต่อระหว่างอุปกรณ์ที่ฟ่วงต่อกับเครื่องรับโทรทัศน์
ภาพผิดเพี้ยน	ตรวจสอบว่ามีอุปกรณ์ฟ่วงต่ออยู่ที่ด้านหน้าหรือด้านข้างเครื่องรับโทรทัศน์หรือไม่ เมื่อติดตั้งอุปกรณ์เสริม ให้เว้นระยะห่างระหว่างอุปกรณ์เสริมกับเครื่องรับโทรทัศน์เมื่อเปลี่ยนช่องรายการหรือเลือก Text ให้ปิดอุปกรณ์ฟ่วงที่ต่ออยู่กับขัวเสียบสัญญาณวิดิโอเข้าด้านหลังเครื่องรับโทรทัศน์สัญญาณออกอากาศมีกําลังแรงเกินไป ให้ปิดหรือถอดสายอุปกรณ์ขยายสัญญาณออกในกรณีที่ใช้งานอยู่
ภาพเป็นเจาช้อน	ตรวจสอบเสาอากาศ/การต่อสายต่างๆตรวจสอบตําแหน่งและทิศทางเสาอากาศ ติดต่อขอคําแนะนําได้จากตัวแทนจําหน่ายของ Sonyเกิดการสะท้อนสัญญาณภาพจากกูเขา หรือดึกที่อยู่ใกล้ฯ ใช้ระบบปรับช่องกมชัด (“AFT”)(หน้า 24) หรือไม่เช่นนั้น ให้ใช้เสาอากาศแบบรับ ได้หลายทิศทางใช้อุปกรณ์ขยายสัญญาณอย่างไม่เหมาะสม ให้ปิดหรือถอดสายอุปกรณ์ขยายสัญญาณออกในกรณีที่ใช้งานอยู่
ภาพไม่ชัดเจนและมีเสียงรบกวน	ขั้วต่อเสาอากาศหวormหรือสายสัญญาณชารุด ตรวจสอบสายสัญญาณและการต่อสายที่เครื่องรับโทรทัศน์. เครื่องเล่นวิดีโอ และบนฝาผนัง (หน้า 4)การตั้งค่าช่องรายการล่วงหน้าไม่เหมาะสม หรือไม่สมบูรณ์ เลือก “ตั้งค่าปรับแบบเลือกเอง” ซึ่งอยู่ในเมนู “ปรับช่องที่วี” เพื่อตั้งช่องรายการอีกครั้ง (หน้า 24)ชนิดของสายอากาศไม่เหมาะสม ตรวจสอบชนิดของสายอากาศ (VHF/UHF) ติดต่อขอคําแนะนําได้จากตัวแทนจําหน่ายของ Sonyปรับทิศทางเสาอากาศ ติดต่อขอคําแนะนําได้จากตัวแทนจําหน่ายของ Sonyสัญญาณที่ส่งมามีกําลังอ่อน ทดลองใช้อุปกรณ์ขยายสัญญาณ
บนจอปรากฏแต่ภาพและเสียงที่ไม่ชัดเจน	ตรวจสอบลุว่าเสาอากาศหักหรือ Proc-หรือไม่ตรวจสอบลุว่าเสาอากาศหมดอายุการใช้งานหรือไม่ (สามถึงห้าปีสําหรับการใช้งานตามปกติ และหนึ่งถึงสองปีสําหรับการใช้งานที่ขายทะเล)
ภาพมีสัญญาณรบกวน(มีลายเส้นจุดหรือแบบ)	ย้ายเครื่องรับโทรทัศน์ออกจากแหล่งสัญญาณรบกวน อาทิรถยนต์ รถจักรยานยนต์ หรือเครื่องเป้าผมตรวจสอบให้แน่ใจว่าเสาอากาศต่ออยู่กับสายอากาศ (มีมาให้)ย้ายสารสัญญาณของเสาอากาศออกห่างจากสายสัญญาณอื่นๆห้ามใช้สายสัญญาณตะก่วงู่ 300 โอหน้ม เพราคาอมีสัญญาณรบกวนแทรกขึ้นได้ปรับทิศทางของเสาอากาศเพื่อให้เกิดการรบกวนน้อยที่สุด ติดต่อขอคําแนะนําได้จากตัวแทนจําหน่ายของ Sony
ภาพมีสัญญาณรบกวนขณะรับชมรายการโทรทัศน์	เลือก “ตั้งค่าปรับแบบเลือกเอง” ซึ่งอยู่ในเมนู “ปรับช่องที่วี” และปรับ “AFT” เพื่อรับชมภาพที่ดีขึ้น (หน้า 24)เลือก “ลดคลื่นรบกวน” ในเมนู “การปรับภาพ” เพื่อลดสัญญาณรบกวนในภาพ (หน้า 17)
มีเส้นรบกวนระหว่างการเล่น/บันทึกเครื่องเล่นวิตีโอ	มีการรบกวนหัวอ่านเทปวิตีโอ ย้ายเครื่องเล่นวิตีโอของคุณ ให้ท่างจากเครื่องรับโทรทัศน์เว้นระยะห่าง 30 ซ.ม. ระหว่างเครื่องเล่นวิตีโอของคุณกับเครื่องรับโทรทัศน์เพื่อเลี่ยงปัญหาสัญญาณรบกวนหลักเลี่ยงการติดตั้งเครื่องเล่นวิตีโอของคุณ ไว้ด้านหน้าหรือด้านข้างเครื่องรับโทรทัศน์
ภาพชัดเจนแต่มีเสี่ยงรบกวน	การตั้งค่าเครื่องรับโทรทัศน์ไม่ถูกต้องหากทุกช่องรายการมีเสี่ยงรบกวน ให้เลือก “ปรับช่องอัดโนมัติ” ในเมนู “ปรับช่องที่วี” เพื่อตั้งค่าช่องรายการล่วงหน้าใหม่อีกครั้ง (หน้า 23)ถ้าบางช่องรายการมีเสี่ยงรบกวน เลือกช่องรายการนั้นแล้วเลือก “ตั้งค่าปรับแบบเลือกเอง” ในเมนู “ปรับช่องที่วี” และเลือกระระบบเครื่องรับโทรทัศน์ที่เหมาะสม (“ระบบที่วี”) (หน้า 24)
ภาพชัดเจนแต่ไม่มีเสี่ยง	ระดับเสี่ยงเบาเกินไป กดปุ่ม △ + เพื่อเพิ่มระดับเสี่ยงปิดเสี่ยงอยู่กดปุ่ม ๑ ✘ หรือ △ + เพื่อยกลิกการปิดเสี่ยงตรวจสอบว่า “ระบบลําโพง” ตั้งค่าไว้ที่ “เปิด” ในเมนู “การปรับเสี่ยง” (หน้า 19)
บนจอภาพมีจุดเล็กๆ สีตําและ/ หรือจุดสว่าง	ภาพที่ปรากฏนอกhopาพนั้นมีจุดภาพ (พิกเชล) ประกอบอยู่ จุดเล็กๆ สีตําและ/หรือจุดสว่าง (พิกเชล) บนจอไม่ได้เป็นความผิดปกติแต่อย่างใด
ไม่มีสืบนรายการโทรทัศน์	เลือก “ชกเลิก” ในเมนู “การปรับภาพ” เพื่อกลับไปสู่ค่าตั้งแรกเริ่งจากโรงงาน (หน้า 16)
ไม่มีสี	ปรับตั้งระดับสีตําเกินไป เลือก “สี” ในเมนู “การปรับภาพ” เพื่อปรับความเข้มของสี (หน้า 17)ปรับทิศทางเสาอากาศ ติดต่อขอคําแนะนําได้จากตัวแทนจําหน่ายของ Sony
มีเส้นวิ่งบนจอภาพ	มีสัญญาณรบกวนจากภายนอก อาทิ เครื่องจักรขนาดใหญ่, สถานีโทรทัศน์ซึ่งตั้งอยู่ใกล้บ้านใช้ระบบปรับช่องคมชัด (“AFT”) (หน้า 24)
ไม่มีสีหรือสีผิดปกติเมื่อรับชมสัญญาณจากข้าวเสียบ Y, Pa/Ca , Pr/Cr ของช่องต่อ 📄/→3	ตรวจสอบการต่อข้าวเสียบ Y, Pa/Ca , Pr/Cr ของช่องต่อ 📄/→3ต้องแน่ใจว่าข้าวเสียบ Y, Pa/Ca , Pr/Cr ของช่องต่อ 📄/→3ได้ต่อยเข้าแนบสนิทกับข้าวเสียบนั้นๆ

เสียง

ปัญหา	สาเหตุ/การแก้ไข
ไม่มีเสี่ยง แต่ภาพชัดเจน	กตปุบ ∠ +/- หรือ ๑ ✘ (ปิดเสี่ยง)ตรวจสอบว่า “ระบบลำโพง” ตั้งค่าไว้ที่ “เปิด” ในเมนู “การปรับเสี่ยง” (หน้า 19)
เสียงรบกวน	ดูที่สาเหตุ/การแก้ไขของ “ภาพมีสัญญาณรบกวน (มีลายเส้นจุดหรือฉบ)” ในหน้า 28
“มาก” จะถูกเลือจาก “ตัวกรองเสี่ยง”เมื่อคุณใช้ “โมโน”	ตั้งค่าไปที่ “น้อย”
เสียงแบบสเตอร์โอที่รับเข้ามาเปิดๆ ปิดๆ ไปมา หรือมีเสียงเพ็ยน ; สัญญาณเสียงสลับไปมาระหว่างระบบ สเตอร์โอและระบบโมโนบ่อยๆ	ขั้วต่อเสาอากาศหวมหรือสายสัญญาณชํารุด ตรวจสอบสายสัญญาณและการต่อสายที่เครื่องรับโทรศัศน์, เครื่องเล่นวิตีโอ และบนฟ่าผนัง (หน้า 4)ปรับทิศทางของเสาอากาศเพื่อให้เกิดการรบกวนน้อยที่สุด ติดต่อขอคําแนะนําได้จากตัวแทน จําหน่ายของ Sonyสัญญาณที่ส่งมามีกําลังอ่อน ทดลองใช้อุปกรณ์ขยายสัญญาณ มิจะนั้น ใช้ระบบปรับช่องคมชัด (“AFT”) (หน้า 24)
ไม่มีเสียงออกจากอุปกรณ์พ่วงต่อ	ตรวจสอบการต่อสายออติโอ (หน้า 14)ตรวจสอบว่า “ระบบลําโพง” ตั้งค่าไว้ที่ “เปิด” ในเมนู “การปรับเสียง” (หน้า 19)

อื่น ๆ

ปัญหา	สาเหตุ/การแก้ไข
โทรทัศน์ปิดเองโดยอัตโนมัติ(เข้าสู่โหมดเตรียมพร้อม)	· ตรวจสอบว่าระบบตั้งเวลาปิดทำงานอยู่หรือไม่ (หน้า 21)
ไม่สามารถเลือกแหล่งสัญญาณเข้าบางชนิดได้	· เลือก “ตั้งชื่อช่องวิตีโอ” ซึ่งอยู่ในเมนู “ตั้งค่ํารายการ” และยกเลิก “ข้ามช่อง” ที่แหล่งสัญญาณเข้า (หน้า 21)
รีโมทคอนโทรศ Lasไม่ทํางาน	· เปลี่ยนแบตเตอรี่
โหมดจอกว้างเปลี่ยนไปอย่างต่อเนื่องเมื่อ “เลือกจอกว้างอัตโนมัติ” ตั้งไวรที่ “เปิด”	· ในช่วงเวลาการเปลี่ยนระหว่างรายการสองรายการ โทรทัศน์จะตรวจหาโหมดจภาพที่ดีที่สุด ในช่วงนี้ โหมดจภาพผิดปกติอาจเกิดขึ้นได้“โหมดจภาพ” เปิดสลับอัตโนมัติตามการเปลี่ยนสัญญาณกับสัญญาณ Wide IDฟังก์ชัน “เลือกจอกว้างอัตโนมัติ” หยุดทํางานชั่วคราวเมื่อกตปุ่ม และจะเริ่มทํางานอีกครั้งหลังจากนี้สักครู่ ในการแก้ไขโหมดจอกว้างด้วยตัวคุณเอง ให้ตั้งค่า “เลือกจอกว้างอัตโนมัติ” เป็น “ปิด” ในเมนู “จอภาพ” (หน้า 20)
Text แสดงไม่สมบูรณ์	· พื้นที่ของคุณอาจจะรับ Text ไม่ได้ Text จะแสดงได้ครอบคลุมพื้นที่ที่มีการให้บริการเท่านั้นขัวต่อเสาอากาศหวมหรือสายสัญญาณชํารุด ตรวจสอบสายสัญญาณและการต่อสายที่เครื่องรับโทรทัศน์, เครื่องเล่นวิตีโอ และบนฝาผนัง (หน้า 4)ปรับทิศทางสาอากาศ ติดต่อขอคําแนะนําได้จากตัวแทนจําหน่ายของ Sonyกําลังส่งสัญญาณต่ําเกินไป ทดลองใช้อุปกรณ์ขยายสัญญาณใช้ระบบปรับช่องคมชัด (“AFT”) อาจทําให้คุณภาพของภาพดีขึ้น (หน้า 24)
เล่นเกมส์ยิงปืนไม่ได้	· เกมสั่งยิปืนบางเกมส์ใช้ปืนหรือไรเพิลอิเล็กทรอนิกส์เพื่อเลิ่งลําแสงไปยังจอภาพโทรทัศน์ซึ่งอาจไม่สามารถใช้กับโทรทัศน์ของคุณได้ โปรดศึกษารายละเอียดจากคู่มือที่แนบมากับซอฟแวร์วิตีโอเกมส์
มีเสียงเอ็ดจากตู้โทรทัศน์	· ในบางครั้ง การเปลี่ยนแปลงของอุณหภูมิกาลย ในห้องอาจมีผลทําให้ตู้โทรทัศน์ยืดหรือหดตัวซึ่งอาจทําให้เกิดเสียงขึ้นได้ ลักษณะดังกล่าวมิได้บ่งบอกว่าโทรทัศน์มีปัญหา
มีไฟฟ้าสถิตเมื่อสัมผัสตู้โทรทัศน์	· นี่เป็นลักษณะเดียวกันของไฟฟ้าสถิตที่พบเมื่อสัมผัสที่จับประดูโลหะ หรือประดูรถยนต์โดยเฉพาะอย่างยิ่งเมื่ออากาศแห้ง เช่น ในฤตุหนาว ลักษณะดังกล่าวมิได้บ่งบอกว่าโทรทัศน์มีปัญหา
วิธีการรีเซ็ดเครื่องรับโทรทัศน์กลับเป็นค่าที่ตั้งจากโรงงาน	· เปิดเครื่องรับโทรทัศน์ ขณะกดปุ่ม cups บนรีโมทค้างไว้ ให้กดปุ่ม cups บนเครื่องรับโทรทัศน์แล้วปล่อยปุ่ม cupsคําเตือน: การรีเซ็ดจะลบค่าปรับตั้งที่คุณ ได้ตั้งไว้

ดัชนี

สัญลักษณ์

ไฟแสดงการทำงาน 11

④ ไฟแสดงตั้งเวลาปิด 11

ไฟแสดงปิดภาพ 11

ไฟแสดงสภาวะเตรียมพร้อม 11

① สวิตช์เปิด/ปิด 11

A

A/B button (ปุ่ม A/B) 10

AFT 24

C

CineMotion 17

F

Fastext 12

M

MENU 16

s

Simulated สตอร์โอ 18

T

Text 12

U

UHF 24

v

VHF ปน 24

VHF ล่าง 24

n

กดช่อง 1 หลัก 23

การเชื่อมต่อ สายอากาศ/เครื่องเล่นวิตีโอ 4 อุปกรณ์เสริม 14

การเชื่อมต่อสายอากาศ 4

การติดตั้งเครื่องรับโทรทัศน์บนผนัง 25

การใส่แบตเตอรี่ลงในรีโมทคอนโทรล 4

ข้อมูลจำเพาะ 26

ข้ามช่อง 21, 24

ข่าวสาร 22

คมชัด 17

เครื่องเล่นวิดีโอ การต่อ 4

เฉดลี่ 17

ช่อง

auto-tuning (ปรับช่องอัตโนมัติ) 6

การเลือก 12

ข้ามช่อง 24

24

ชื่อของอุปกรณ์ 21

m

ตั้งค่าปรับแบบเลือกเอง 24

ตั้งค่าใหม่ทั้งหมด 22

ตั้งชื่อช่อง 23

ตั้งชื่อช่องวิศีโอ 21

ตัวกรองเสียง 24

ตํา 18

η

โทนสี 17

l

ประหยัดพลังงาน 21

ปรับช่องทีวีรายการ 23

ปรับช่องอัตโนมัติ 6,23

N

แผ่นปิด 25

π

הַרָׁ 16

LANGUAGE/LANGUAGE 5,21

M

เมนูการปรับภาพ 16

เมนูการปรับเสียง 18

เมนูขอภาพ 20

เมนูตั้งค่ารายการ 21

田

ยกเลิก

ภาพ 16

เสียง 18

5

ระบบทีวี 24

ระบบลำโพง 19

ระบบสี 22

ระบบเสียง 19

รายการ 24

เริ่มต้นอัตโนมัติ 21

เรียงลำดับช่อง 23

รีโมทคอนโทรล

การใส่แบตเตอรี่ 4

เซ็นเซอร์ 11

ภาพรวม 10

ลดคลื่นรบกวน 17

เลือกขอกว้างอัตโนมัติ 20

เวลาปิด 21

สว่าง 16

สิ่ง 17

เสมอกัน 18

หูฟัง 15

แหาม 18

โหมดจอภาพ 13,20

โหมดภาพ 16

โหมดเสียง 18

เอียง 5

http://www.sony.net/
