Producttype	Muurbracket voor televisie
Merk	Sony
Model	SU-WL850
Gewicht van de beugel	Ongeveer 3,0 kg (alleen basis)

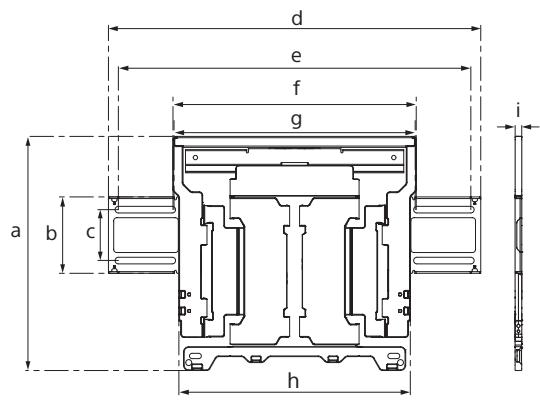

Afmetingen (beugel)	a : 354 mm, b : 116 mm, c : 77 mm, d : 563 mm, e : 533 mm, f : 370 mm, g : 368 mm, h : 350 mm, i : 11 mm
Materialen	Metaal (waarschijnlijk staal)
Kleur	Zwart (niet gespecificeerd, gangbare schatting)
Compatibiliteit	Sony televisies uit de series XR-77/65/55A8xL en A8xEL
Muurbefestiging	Voor gipswanden met stijlen of massief beton/betonblokken
Meegeleverde schroeven	Nee, schroeven van 8 mm diameter geschikt voor de muur apart te kopen
Meegeleverde onderdelen	WM1 (x1), WM2 (x1), WM3 (x4), M6 (x4), WT1 (x6)
Kantelhoek (met camera)	Ongeveer 15° tot 19° afhankelijk van het model
Kantelhoek (zonder camera)	Ongeveer 15° tot 19° afhankelijk van het model
Afstand tot de muur (met camera)	Ongeveer 269 mm tot 281 mm afhankelijk van het model
Afstand tot de muur (zonder camera)	Ongeveer 269 mm tot 281 mm afhankelijk van het model
Installatie	Moet worden uitgevoerd door een erkende professionele installateur
Veiligheid	Muur moet minimaal 6 keer het gewicht van de televisie kunnen dragen; de maximale belasting niet overschrijden
Onderhoud	Reinigen met een zachte doek, agressieve producten vermijden; geen overmatige kracht uitoefenen
Repareerbaarheid	Geen losse onderdelen meegeleverd; neem contact op met een erkende installateur voor reparatie
Garantie	Raadpleeg de algemene voorwaarden van Sony

Veelgestelde vragen - SU-WL850 SONY

Welke televisies zijn compatibel met de Sony SU-WL850 muurbeugel?

De beugel is ontworpen voor Sony televisies uit de volgende series: XR-77A8xL / 77A8xEL, XR-65A8xL / 65A8xEL, XR-55A8xL / 55A8xEL (de x/xx staat voor modelspecifieke tekens).

Kan ik deze beugel zelf installeren?

Nee, Sony raadt ten zeerste aan om een erkende professionele installateur in te schakelen. Een onjuiste installatie kan leiden tot het vallen van de televisie en ernstig letsel veroorzaken.

Wat is het maximale gewicht dat de beugel kan dragen?

De muur moet een gewicht van ten minste zes keer dat van de televisie kunnen dragen. Raadpleeg de referentiegids van de televisie voor het exacte gewicht.

Kan de beugel de televisie kantelen of draaien?

Ja, de beugel maakt voorwaarts kantelen mogelijk. De kantelhoek varieert per model (ongeveer 15° tot 19°). Het is ook mogelijk de televisie zijwaarts te draaien, maar wees voorzichtig.

Welke gereedschappen zijn nodig voor de installatie?

U heeft een schroevendraaier, een boormachine, pluggen die geschikt zijn voor uw muur en schroeven van 8 mm diameter (niet meegeleverd) nodig. Voor gipswanden wordt een boor van 5,5 mm aanbevolen; voor beton een boor van 10 mm.

Hoe bevestig ik de beugel op een betonnen muur?

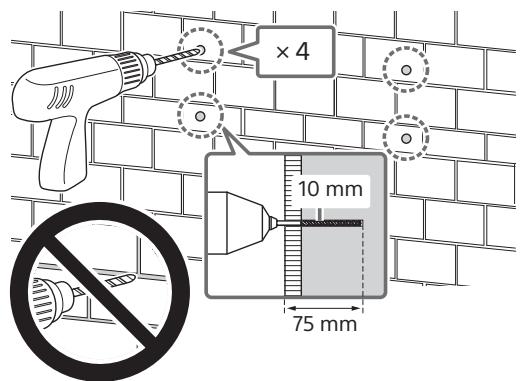

Boor geleidegaten van 75 mm diep met een boor van 10 mm, bevestig vervolgens de WM1-beugel met geschikte schroeven (niet meegeleverd) en ringen. Gebruik een waterpas om de horizontaalheid te garanderen.

Hoe bevestig ik de beugel op een gipsplaat?

Zorg ervoor dat de dikte van de wand niet meer dan 16 mm is en dat de stijlen minimaal 406 mm uit elkaar staan. Boor geleidegaten van 75 mm met een boor van 5,5 mm en bevestig de beugel met geschikte schroeven.

Wat te doen als de televisie na installatie niet dicht tegen de muur komt?

Dit kan komen door het type en het aantal kabels dat aan de achterkant van de televisie is aangesloten. Dit is geen defect. Probeer de kabels opnieuw te ordenen om ze te verminderen.

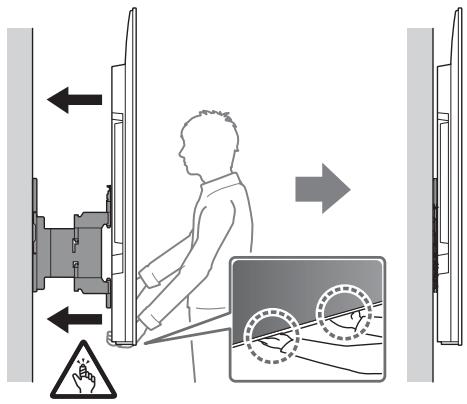

Hoe verwijder ik de televisie van de muurbeugel?

Volg de omgekeerde procedure van de installatie. Voor grote televisies (75 inch en groter) zijn twee of meer personen nodig. Draai de veiligheidsschroeven los en til de televisie voorzichtig op.

Waar kan ik gedetailleerde installatie-instructies vinden?

Raadpleeg de installatiehandleiding die bij de beugel wordt geleverd, met schema's en nauwkeurige stappen. U kunt de handleiding ook downloaden van de Sony-website.

GEBRUIKSAANWIJZING SU-WL850 SONY

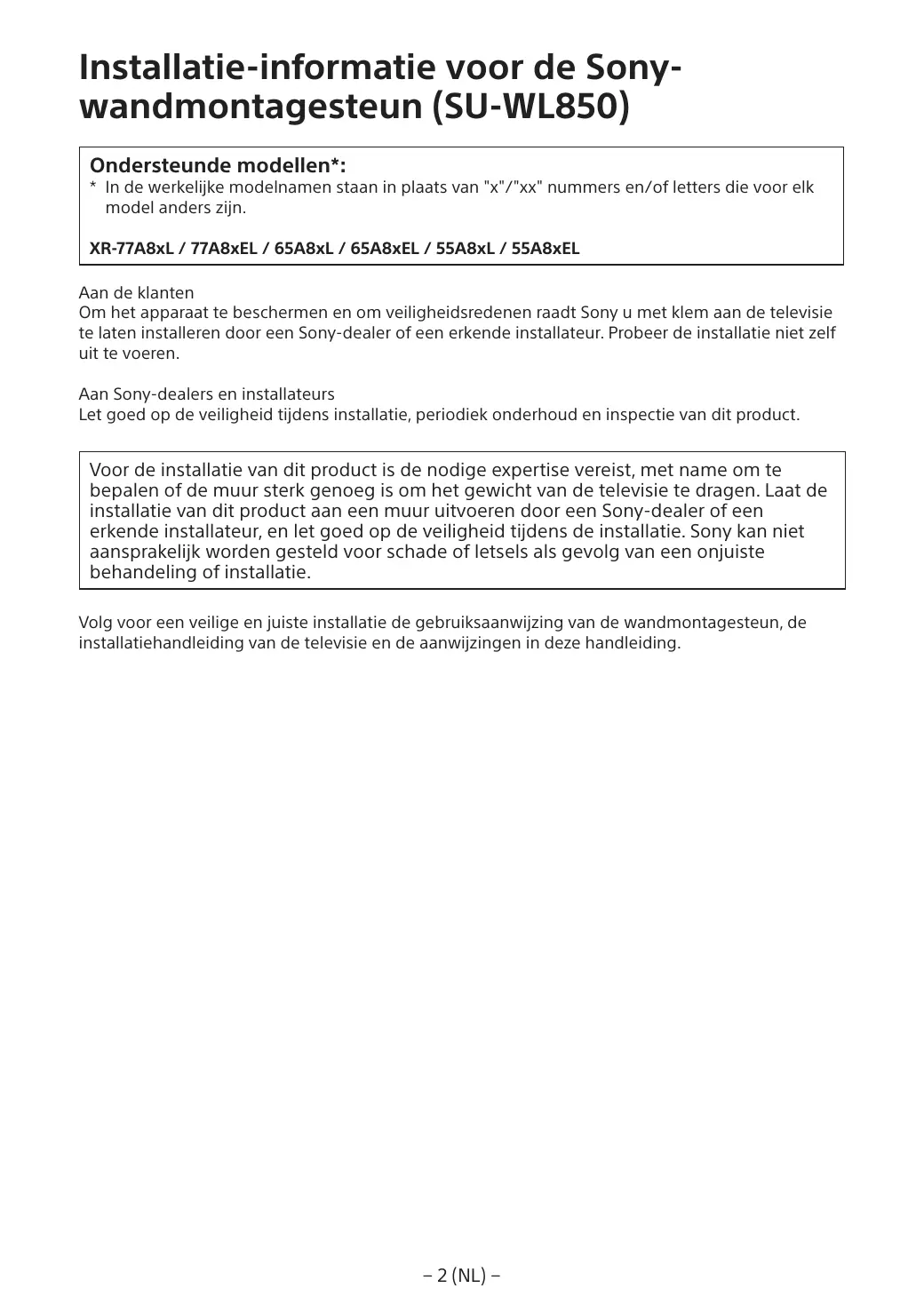

Installatie-informatie voor de Sonywandmontagesteun (SU-WL850)

Ondersteunde modellen*:

• In de werkelijke modelnamen staan in plaats van "x"/"xx" nummers en/of letters die voor elk model anders zijn.

XR-77A8xL / 77A8xEL / 65A8xL / 65A8xEL / 55A8xL / 55A8xEL

Aan de klanten

Om het apparaat te beschermen en om veiligheidsredenen raadt Sony u met klem aan de televisie te laten installeren door een Sony-dealer of een erkende installateur. Probeer de installatie niet zelf uit te voeren.

Aan Sony-dealers en installateurs

Let goed op de veiligheid tijdens installatie, periodiek onderhoud en inspectie van dit product.

Voor de installatie van dit product is de nodige expertise vereist, met name om te bepalen of de muur sterk genoeg is om het gewicht van de televisie te dragen. Laat de installatie van dit product aan een muur uitvoeren door een Sony-dealer of een erkende installateur, en let goed op de veiligheid tijdens de installatie. Sony kan niet aansprakelijk worden gesteld voor schade of letsels als gevolg van een onjuiste behandeling of installatie.

Volg voor een veilige en juiste installatie de gebruiksaanwijzing van de wandmontagesteun, de installatiehandleiding van de televisie en de aanwijzingen in deze handleiding.

Wandmontagesteun

Veiligheid

Bedankt voor uw aankoop van dit product.

Aan de klanten

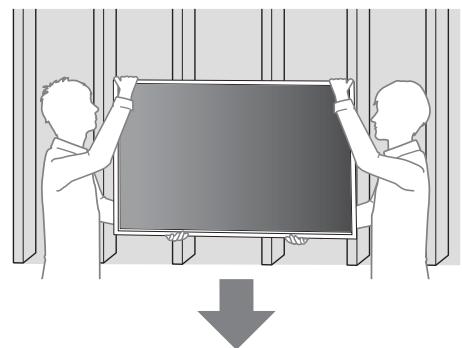

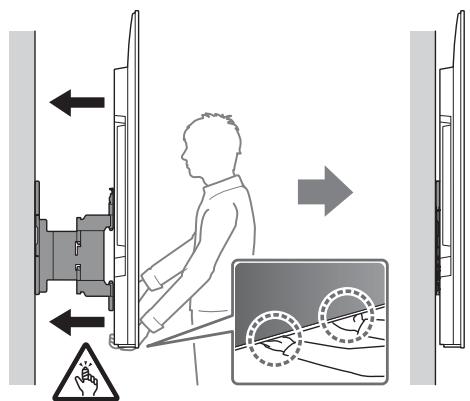

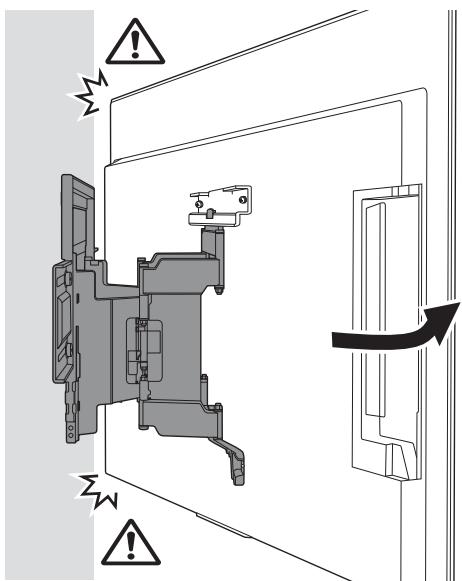

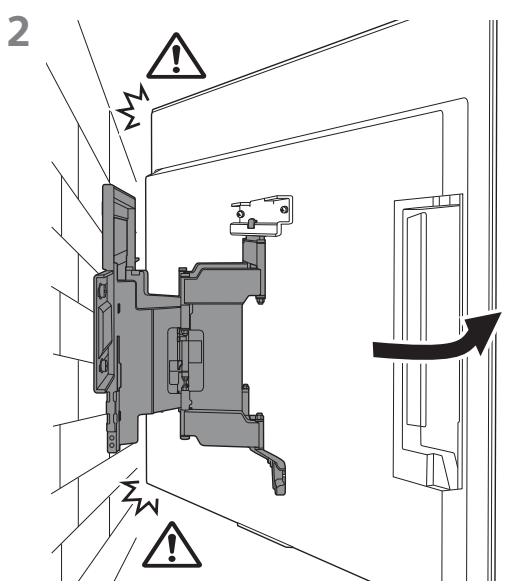

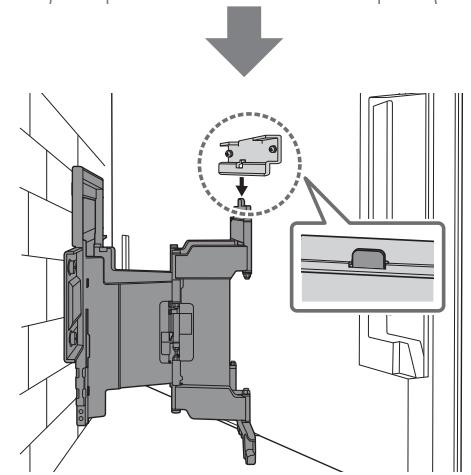

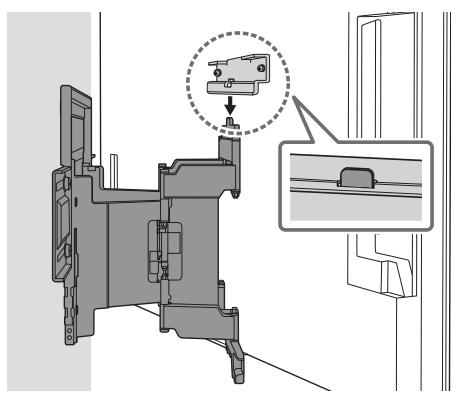

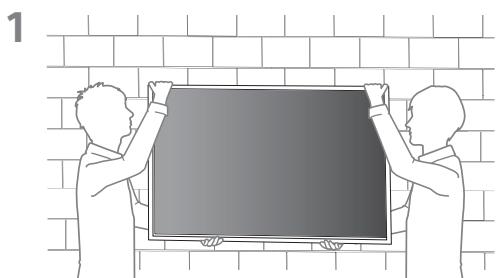

De tv aan de muur bevestigen

WAARSCHUWING

PROFESSIONELE INSTALLATIE VEREIST

Dit product mag uitsluitend worden geïnstalleerd door een erkende installateur die kan bepalen of de wand sterk genoeg is voor het gewicht van de tv. Als de steun niet goed aan de wand bevestigd wordt, dan kan de tv vallen en ernstig letsel veroorzaken. Sony is niet aansprakelijk voor schade en/of letsel als gevolg van verkeerde behandeling of onjuiste installatie, of voor installaties anders dan het vermelde product. Uw wettelijke rechten (indien van toepassing) worden niet aangetast.

Aan Sony-dealers

Om dit product te kunnen installeren is afdoende deskundigheid nodig. Lees deze gebruiksaanwijzing aandachtig door zodat u de installatie veilig kunt uitvoeren. Sony is niet aansprakelijk voor schade of letsel als gevolg van onjuist handelen of een onjuiste installatie. Geef deze gebruiksaanwijzing aan de klant nadat het product is geïnstalleerd.

In deze gebruiksaanwijzing wordt beschreven hoe het product moet worden gebruikt en worden belangrijke voorzorgsmaatregelen gegeven die vereist zijn om ongelukken te voorkomen. Het is uw verantwoordelijkheid om deze gebruiksaanwijzing goed door te lezen, alles daarin te begrijpen en alle instructies daarin te volgen. Als u deze verantwoordelijkheid niet neemt, dan kan dat resulteren in ernstig persoonlijk letsel of schade aan eigendommen, en zal de garantie komen te vervallen. Bewaar deze gebruiksaanwijzing voor toekomstig gebruik.

Bij het ontwerpen van producten houdt Sony rekening met de veiligheid. Als de producten onjuist worden gebruikt, kan dit leiden tot ernstig letsel als gevolg van brand, elektrische schokken, omvallen of het vallen van het product. Houd rekening met de veiligheidsmaatregelen om dergelijke ongelukken te voorkomen.

OPGELET

Opgegeven producten

Deze wandmontagesteun is geschikt voor gebruik met de opgegeven tv's. Voor televisies verwijzen we naar de referentiegids om na te gaan of de wandmontagesteun kan worden gebruikt.

Aan klanten

WAARSCHUWING

Als u de volgende voorzorgsmaatregelen niet in acht neemt, kan dit leiden tot ernstige verwondingen of zelfs de dood ten gevolge van brand, elektrische schokken of het vallen van het product.

Besteed de installatie uit aan bevoegde installateurs en houd kleine kinderen uit de buurt tijdens de installatie.

Als de wandmontagesteun of de tv niet correct worden geïnstalleerd, kunnen de volgende ongelukken zich voordoen. Zorg ervoor dat de installatie wordt uitgevoerd door bevoegde installateurs.

• De tv kan vallen en ernstige letsels veroorzaken, zoals kneuzingen of breuken.
• Als de muur waaraan de wandmontagesteun wordt bevestigd instabiel of ongelijk is of niet loodrecht op de vloer staat, kan de steun vallen, met letsels of beschadiging van eigendommen tot gevolg. De muur dient sterk genoeg te zijn om minstens zesmaal het gewicht van de tv te kunnen dragen. (In de referentiegids van uw televisie vindt u het gewicht van uw televisie.)
• Als de wandmontagesteun niet stevig genoeg aan de muur wordt bevestigd, kan de steun vallen, met letsels of beschadiging van eigendommen tot gevolg.

Als u de tv wilt verplaatsen of van de steun wilt halen, moet u dit werk uitbesteden aan bevoegde installateurs.

Als andere personen dan bevoegde installateurs de tv verplaatsen of van de steun halen, kan de tv vallen, met letsels of beschadiging van eigendommen tot gevolg. Er zijn twee of meer personen (drie of meer personen voor een tv van 189,3 cm (75 inch) en groter) nodig om een groot tv-toestel te verplaatsen (behalve Egypte).

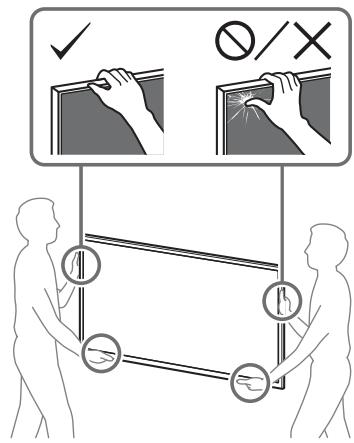

Er zijn twee of meer personen (drie of meer personen voor een tv van 75 inch (189,3 cm) en groter) nodig om een groot tv-toestel te vervoeren (alleen Egypte).

Verwijder de schroeven niet nadat de tv aan de steun is bevestigd.

Als u dit wel doet, kan de tv vallen, met letsels of beschadiging van eigendommen tot gevolg.

Breng geen aanpassingen aan de onderdelen van de wandmontagesteun aan.

Als u dit wel doet, kan de wandmontagesteun vallen, met letsels of beschadiging van eigendommen tot gevolg.

Installeer geen andere producten dan het opgegeven product.

Deze wandmontagesteun is alleen geschikt voor gebruik met het opgegeven product. Als u andere producten dan het opgegeven product gaat installeren, kan het vallen of breken, met letsels of beschadiging van eigendommen tot gevolg.

Bevestig geen ander gewicht dan de tv aan de wandmontagesteun. Schud de tv niet van links naar rechts of op en neer.

Als u dit wel doet, kan de tv vallen, met letsels of beschadiging van eigendommen tot gevolg.

Leun niet op en hang niet aan de tv. De tv kan op u vallen en ernstige letsels veroorzaken.

OPGELET

Als er geen rekening wordt gehouden met de volgende voorzorgsmaatregelen, kan dit letsel of beschadiging van eigendommen tot gevolg hebben.

• Pas op dat uw vingers niet bekneld raken wanneer u met de wandmontagesteun bezig bent of aan de tv-set draait.
• Wees altijd voorzichtig wanneer u de tv ronddraait, zodat u geen omstanders raakt.
• Bewaar de ongebruikte onderdelen op een veilige plaats voor later gebruik. Houd ze uit de buurt van kinderen.

Oefen niet te veel druk uit op het product als u dit reinigt of onderhoudt.

Oefen niet te veel druk uit op de bovenkant van de tv. Als u dit wel doet, kan de tv vallen, met letsels of beschadiging van eigendommen tot gevolg.

Plaats dit product niet dicht bij medische apparatuur.

Dit product (inclusief de accessoires) bevat magneten die de werking kunnen hinderen van een pacemaker, programmeerbare shunt-ventielen voor de behandeling van hydrocefalie (waterhoofd), of andere medische apparatuur. Plaats dit product niet dichtbij mensen die dergelijke medische apparatuur gebruiken. Raadpleeg uw arts voordat u dit product gebruikt in het geval u dergelijke medische apparatuur gebruikt.

Houd buiten het bereik van kinderen of personen die onder toezicht staan.

Dit product (inclusief de accessoires) bevat magneten. Wanneer een magneet wordt ingeslikt, kan dit ernstige schade veroorzaken, zoals kans op verstikking of beschadiging van de darmen. In het geval een of meerdere magneten zijn ingeslikt, raadpleeg dan onmiddellijk een arts.

Voorzorgsmaatregelen

• Als u de tv langere tijd gebruikt terwijl deze aan de wandmontagesteun is bevestigd, kan de muur achter of boven de tv verkleuren en kan het behang losraken, afhankelijk van het materiaal waarvan de muur is gemaakt.
• Als u de wandmontagesteun verwijdert nadat u deze aan de muur hebt bevestigd, dan blijven de schroefgaten zichtbaar.
• Gebruik de wandmontagesteun niet op plaatsen waar deze wordt blootgesteld aan mechanische trillingen.

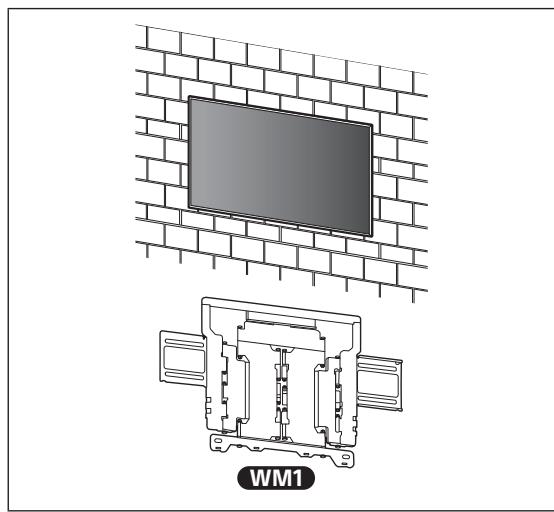

De wandmontagesteun installeren

Aan Sony-dealers

WAARSCHUWING

De volgende instructies gelden enkel voor Sony-dealers. Lees zeker de bovenstaande veiligheidsmaatregelen en schenk extra aandacht aan de veiligheid tijdens de installatie, het onderhoud en de controle van dit product.

Installeer de wandmontagesteun niet op een muuroppervlak waar bij de hoeken of de zijkanten van de tv de wand niet raken.

Installeer de wandmontagesteun niet op muuroppervlakken, zoals een pilaar, waar bij de hoeken of de zijkanten van de tv de wand niet raken. Als een persoon of voorwerp tegen een uitstekende hoek of zijkant van de tv botst, kan dit letsels of beschadiging van eigendommen tot gevolg hebben.

Installeer de tv niet boven of onder een airconditioner.

Als de tv voor langere tijd wordt blootgesteld aan waterlekkage of luchtcirculatie van een airconditioner, kan dit brand, elektrische schokken of een storing van de tv tot gevolg hebben.

Bevestig de wandmontagesteun stevig aan de muur volgens de instructies in deze gebruiksaanwijzing.

Als een van de schroeven los zit of valt, kan de wandmontagesteun vallen, met letsels of beschadiging van eigendommen tot gevolg. Zorg ervoor dat u de juiste schroeven gebruikt voor het type muur en bevestig het apparaat stevig met vier schroeven van 8 mm diameter (of gelijkwaardig).

Gebruik de bijgeleverde schroeven en montageonderdelen op de juiste manier volgens de instructies in deze gebruiksaanwijzing. Als u andere onderdelen gebruikt, kan de tv vallen, met lichamelijke letsels of beschadiging van de tv tot gevolg.

Zorg ervoor dat u de steun correct monteert volgens de instructies in deze gebruiksaanwijzing.

Als een van de schroeven los zit of valt, kan de tv vallen, met lichamelijke letsels of beschadiging van de tv tot gevolg.

Draai de schroeven stevig vast op de aangegeven plaats.

Als u dit niet doet, kan de tv vallen, met lichamelijke letsels of beschadiging van de tv tot gevolg.

Stel de tv niet bloot aan schokken tijdens de installatie.

Als de tv wordt blootgesteld aan schokken, kan die vallen of breken. Dit kan letsels tot gevolg hebben.

Bevestig de tv aan een vlakke muur die loodrecht op de vloer staat.

Als u dit niet doet, kan de tv vallen, met letsels tot gevolg.

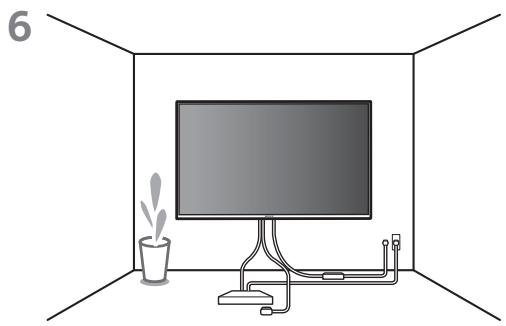

Bundel de kabels goed samen na het installeren van de tv.

Als mensen of voorwerpen blijven haperen aan de kabels, kan dit letsels of beschadiging van de tv tot gevolg hebben.

Zorg ervoor dat het netsnoer en de verbindingskabel niet geklemd raken.

Als het netsnoer of de verbindingskabel geklemd raakt tussen de steun en de muur of als een van beiden met kracht gebogen of gedraaid is, kan de interne bedrading worden blootgelegd, waardoor er kortsluiting of een stroomonderbreking kan worden veroorzaakt. Dit kan brand of elektrische schokken tot gevolg hebben.

De schroeven die u nodig hebt om de wandmontagesteun te bevestigen, zijn niet bijgeleverd.

Gebruik voor het bevestigen van de wandmontagesteun schroeven die geschikt zijn voor het materiaal en de structuur van de muur.

Voor u aan de slag gaat

• De illustraties van de tv die in deze handleiding worden getoond, zijn voorbeelden die worden gebruikt om de handelingen te verduidelijken. Daarom kunnen de afbeeldingen afwijken van uw werkelijke tv.

Waaruit bestaat de muur?

Ga eerst na aan welk type muur u de tv zult bevestigen.

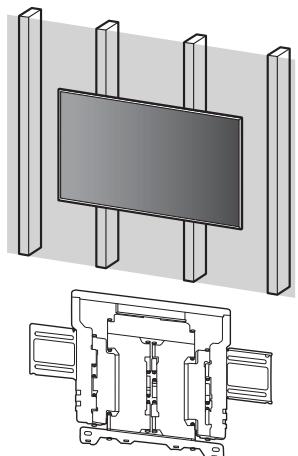

Gipsplaatwand met stijlen

Voorzorgsmaatregelen

Maximale dikte van de gipsplaten: 16 mm. - Zorg ervoor dat het formaat van de houten stijlen minstens 51 mm x 102 mm bedraagt voor normaal of 38 mm x 89 mm voor nominaal. - Zorg voor minstens 406 mm horizontale afstand tussen de bevestigingsstukken.

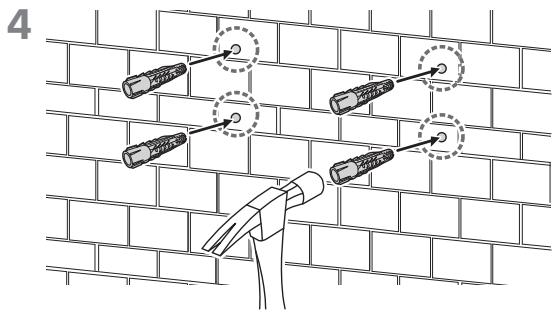

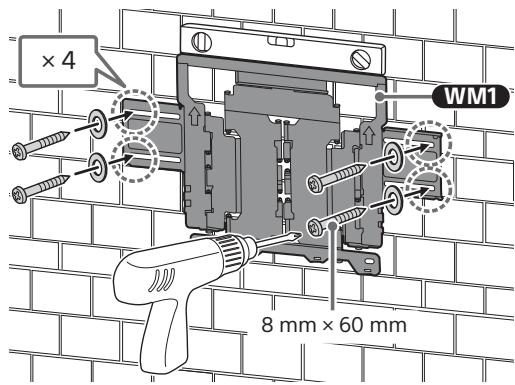

Massief beton of betonstenen

Voorzorgsmaatregelen

• Bevestig de wandmontagesteun rechtstreeks aan de muur uit massief beton.
• Zorg ervoor dat de muur UIT massief beton minstens 203 mm dik is.
• Zorg ervoor dat het formaat van elke betonsteen minstens 203 mm x 203 mm x 406 mm bedraagt.

De onderdelen controleren

Bijgeleverd bij SU-WL850

• Ga na of alle onderdelen bijgeleverd zijn.

WM1 (×1)	WM2 (×1)	WM3 (×4)
M6 (×4)	WT1 (×6)

Bijgeleverd bij de tv

Bevestigingsplaat voor wandmontage VS (x 4)*

• Beperkt tot bepaalde regio's/landen/modellen.

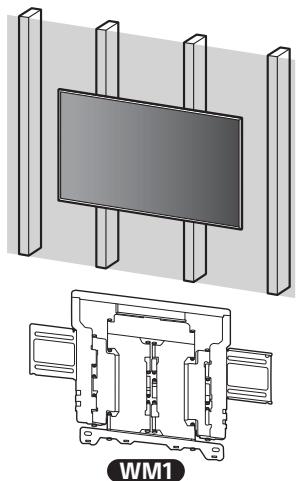

De voorbereidingen treffen voor de installatie

• Houd de referentiegids en de installatiehandleiding van de televisie bij de hand voor de installatie.
• Bepaal waar u de tv zult installeren.
• Voorzie vier schroeven met een diameter van 8 mm en vier onderlegringen (niet bijgeleverd). Gebruik schroeven die geschikt zijn voor het materiaal van de muur.
• Bereid het volgende gereedschap voor:

*1	5,5 mm 10 mm
*2		1,5 N·m {15 kgf·cm}	*3
	*2 (x4)	*4 (x4) 8 mm × 60 mm	*4 (x4)

*1 Alleen voor gipsplaatwand met stijlen

2 Alleen voor massief beton en betonstenen 3 Afhankelijk van de modellen *4 Let op bij het kiezen van de schroeven en onderlegringen

A Bevestig de wandmontagesteun aan de gipsplaatwand met stijlen

De wandmontagesteun aan de wand bevestigen

1 Bepaal de locatie van de installatie.

Voorzie voldoende ruimte voor de tv aan de muur en zorg ervoor dat deze minstens het gewicht van de tv kan dragen.

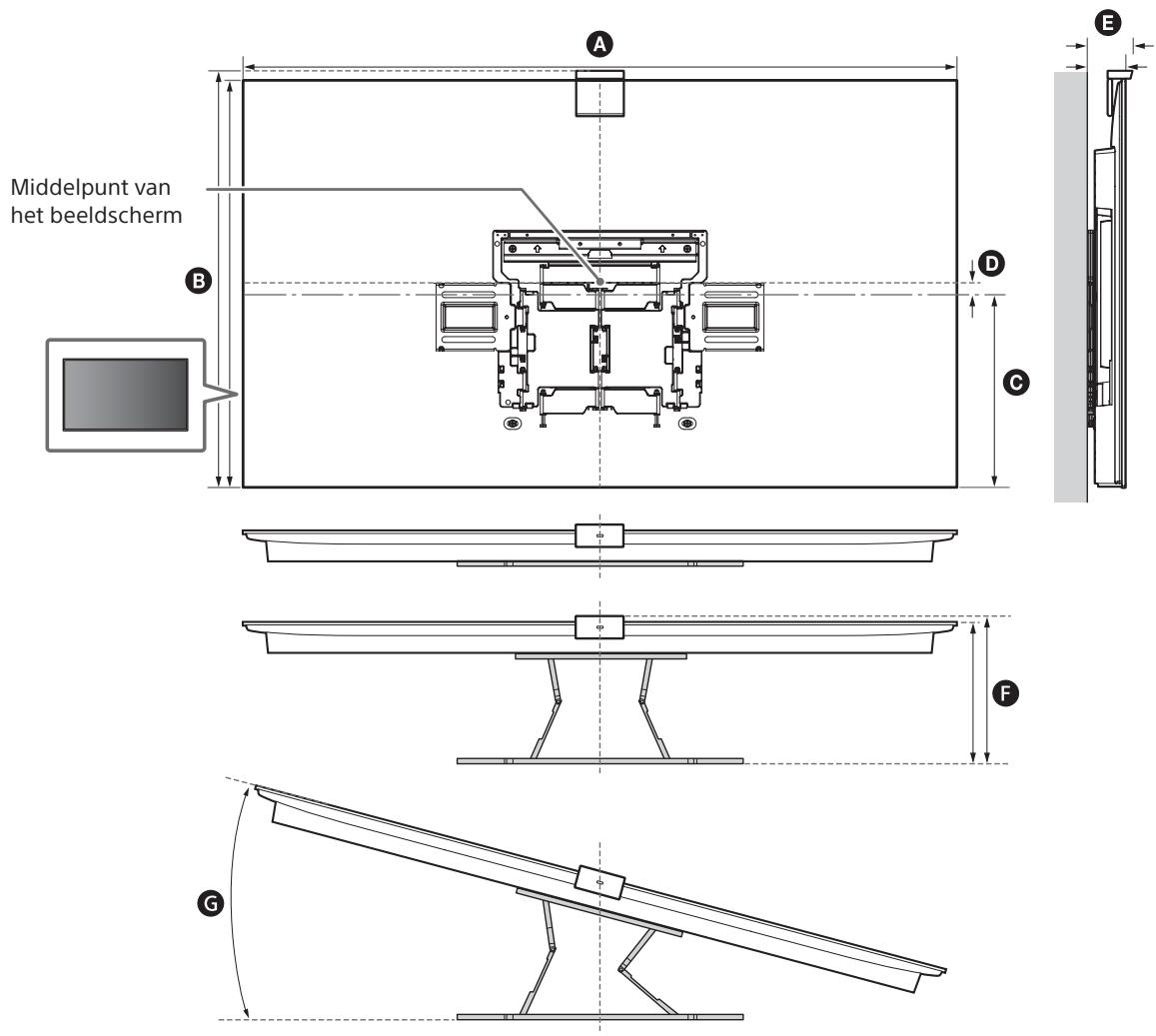

• Zie "Afmeting om de wandmontagesteun aan de wand te monteren" op pagina 19.
• Raadpleeg de referentiegids van uw televisie voor het gewicht van uw televisie.

Opmerking

• Wanneer uw televisie aan een muur is bevestigd, helt de bovenzijde van de televisie licht naar voren.
• We adviseren om de positie van de tv in de kijkruimte te controleren.

2

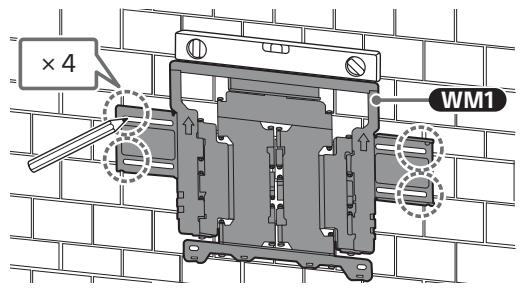

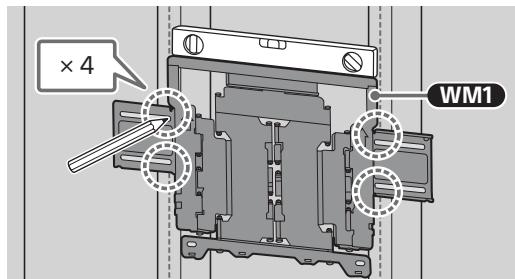

3 Plaats WM1 horizontaal tegen de muur en breng vier markeringen aan ter hoogte van de stijlen.

Opmerking

• Gebruik een waterpas om te controleren of WM1 waterpas is.

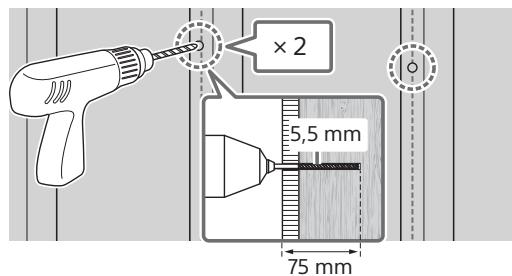

4 Boor gaten voor in de bovenste markeringen.

Wees er zeker van dat de plek op de muur waar u de gaten wilt boren sterk genoeg is om het gewicht van ten minste zes keer dat van de tv te dragen.

Opmerking

• De voorgeboorde gaten moeten 75 mm diep zijn en een diameter van 5,5 mm hebben.

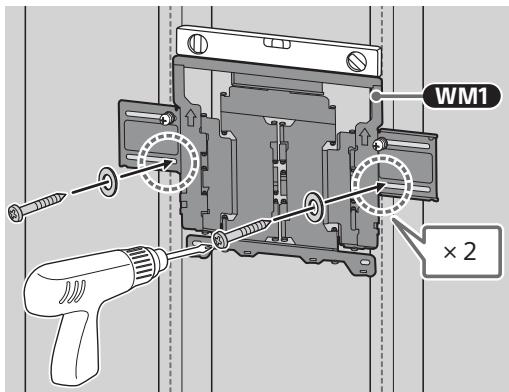

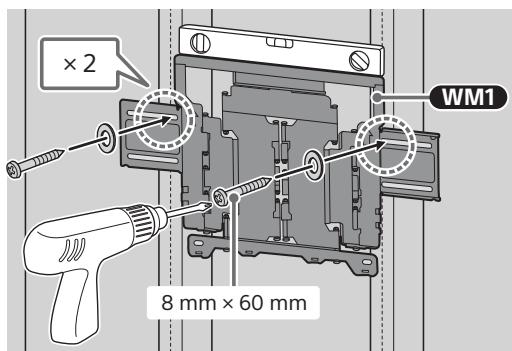

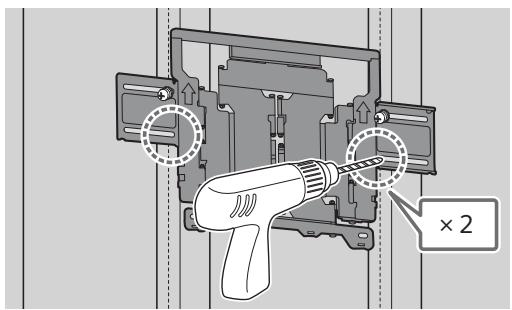

5 Bevestig WM1 aan de muur met behulp van geschikte schroeven (niet bijgeleverd) en onderlegringen (niet bijgeleverd).

Opmerking

• Gebruik een waterpas om te controleren of WM1 waterpas is.

Voorzichtig

• Houten schroef 8 mm × 60 mm. Niet te vast aandraaien. Incorrect aandraaien kan de houdkracht van de houten schroef 8 mm × 60 mm verminderen.

6 Boor gaten voor in de onderste markeringen. (Zie stap 4 voor de boorinstructies.)

7 Breng gegaste schroeven en onderlegringen aan in de openingen.

Opmerking

• Gebruik een waterpas om te controleren of WM1 waterpas is.

De installatie van de tv voorbereiden

Opmerking

• Bewaar de verwijderde schroeven en ongebruikte onderdelen op een veilige plaats waar kinderen er niet bij kunnen.

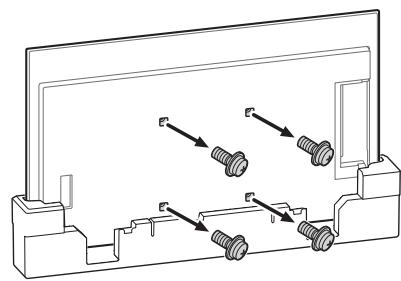

De tv op de wand installeren vanuit de doos*

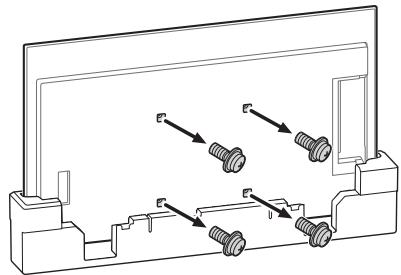

• Beperkt tot bepaalde regio's/landen/modellen. 1 Verwijder de schroeven aan de achterkant.

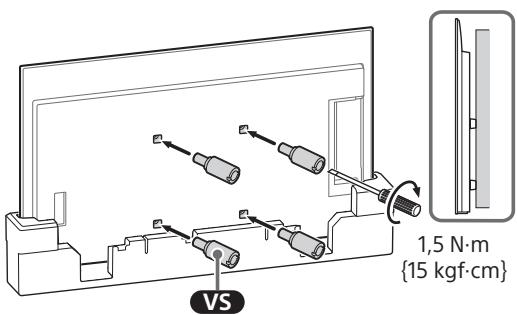

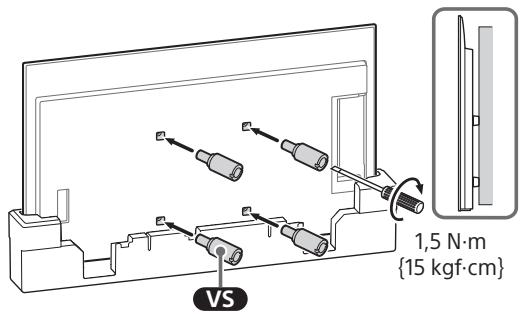

2 Bevestig de bevestigingsplaat voor de wandmontage VS (bijgeleverd met de tv) aan de achterzijde van de tv (om het evenwijdig aan de wand te maken).

Opmerking

• Zorg ervoor dat de bevestigingsplaat voor wandmontage VS goed vastzit wanneer u deze aan de tv bevestigt. Gebruik alleen een platte schroevendraaier voor installatie van de bevestigingsplaat voor de wandmontage VS. Bij gebruik van ander gereedschap kan de bevestigingsplaat voor wandmontage VS te vast worden aangedraaid waardoor de tv beschadigd kan raken.

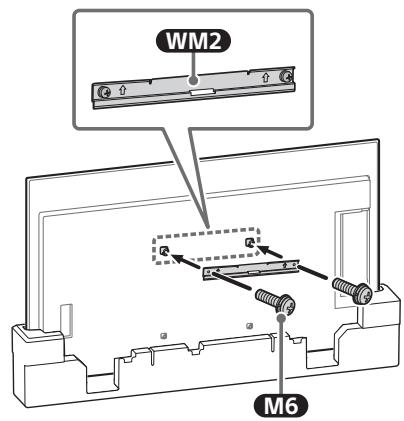

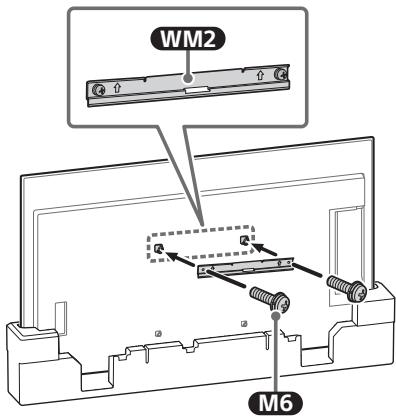

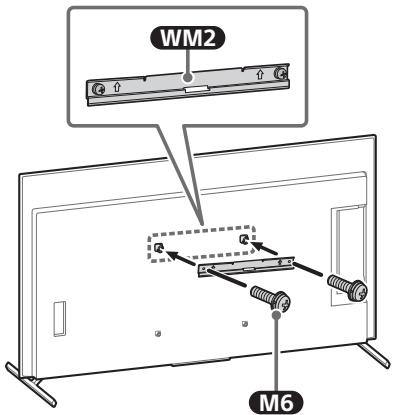

3 Bevestig WM2 aan de TV met behulp van M6.

De tv op de wand installeren vanaf de tafelstandaard

1 Verwijder de afdekking van de aansluitingen.

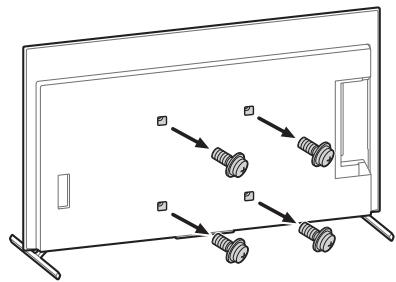

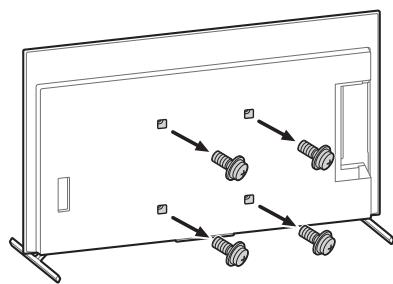

2 Verwijder de schroeven aan de achterkant van de televisie.

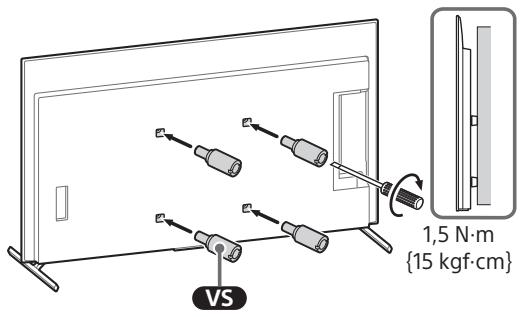

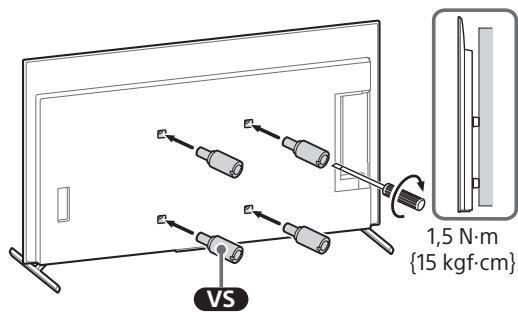

3 Bevestig de bevestigingsplaat voor de wandmontage VS (bijgeleverd met de tv) aan de achterzijde van de tv (om het evenwijdig aan de wand te maken).

Opmerking

• Zorg ervoor dat de bevestigingsplaat voor wandmontage VS goed vastzit wanneer u deze aan de tv bevestigt. Gebruik alleen een platte schroevendraaier voor installatie van de bevestigingsplaat voor de wandmontage VS. Bij gebruik van ander gereedschap kan de bevestigingsplaat voor wandmontage VS te vast worden aangedraaid waardoor de tv beschadigd kan raken.

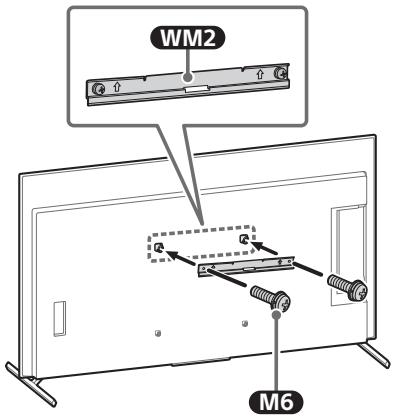

4 Bevestig WM2 aan de TV met behulp van M6.

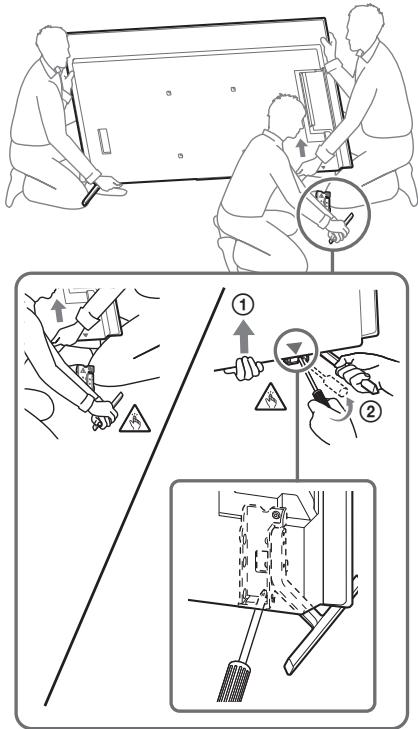

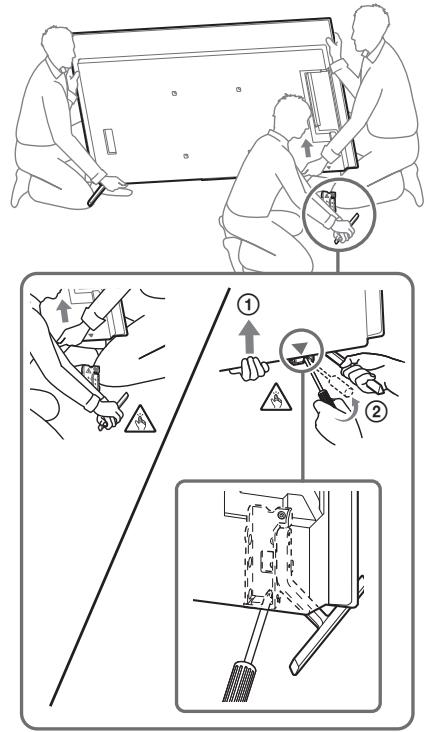

5 Maak de tafelstandaard los van de televisie.

• Verwijder één zijde van de tafelstandaard tegelijkertijd. Houd de tafelstandaard stevig vast met beide handen terwijl de andere personen de televisie optillen.

Herhaal de vorige stap en verwijder de andere zijde van de tafelstandaard.

Opmerking

• Er zijn drie of meer personen nodig om de tafelstandaard te verwijderen. Zorg ervoor dat er niet te veel kracht wordt gebruikt bij het verwijderen van de tafelstandaard van de televisie, omdat daardoor het televisietoestel kan vallen en dit kan persoonlijk letsel of fysieke beschadiging van de televisie tot gevolg hebben.
• Wees voorzichtig met de tafelstandaard om schade aan de televisie te voorkomen.
• Wees voorzichtig bij het optillen van de tv als de tafelstandaard gedemonteerd is, want de tafelstandaard kan omvallen en dit persoonlijk letsel tot gevolg kan hebben.
• Wees voorzichtig bij het verwijderen van de tafelstandaard van de tv en voorkom dat deze omvalt en het oppervlak waar de tv op staat beschadigt.

De tv aan de muur bevestigen

1

2

3 Schroef de linker- en rechterkant van de wandmontagesteun met M6 vast en bevestig WM3.

5 Houd de tv tijdens het verplaatsen ervan stevig aan de onderkant vast.

Opmerking

• De tv mag niet te dicht bij de muur komen, afhankelijk van het type en het aantal aangesloten kabels. Dit is geen storing.

WAARSCHUWING

• Er zijn twee of meer personen (drie of meer personen voor een tv van 189,3 cm (75 inch) en groter) nodig om een groot tv-toestel te vervoeren (behalve Egypte). Er zijn twee of meer personen (drie of meer personen voor een tv van 75 inch (189,3 cm) en groter) nodig om een groot tv-toestel te vervoeren (alleen Egypte).

De installatie controleren

Controleer de volgende punten.

• Het snoer en de kabel zijn niet verstrengeld of gekneld.

WAARSCHUWING

• Een fout aangesloten netsnoer enz. kan door een kortsluiting brand of elektrische schokken veroorzaken. Controleer na de installatie of alles veilig is.

Extra informatie

Voer de hiervoor beschreven installatieprocedure omgekeerd uit om de tv van de muur te verwijderen.

WAARSCHUWING

• Er zijn twee of meer personen (drie of meer personen voor een tv van 189,3 cm (75 inch) en groter) nodig om een groot tv-toestel te vervoeren (behalve Egypte). Er zijn twee of meer personen (drie of meer personen voor een tv van 75 inch (189,3 cm) en groter) nodig om een groot tv-toestel te vervoeren (alleen Egypte).

B De wandmontagesteun bevestigen aan massief beton of betonstenen

De wandmontagesteun aan de wand bevestigen

1 Bepaal de locatie van de installatie.

Voorzie voldoende ruimte voor de tv aan de muur en zorg ervoor dat deze minstens het gewicht van de tv kan dragen.

• Zie "Afmeting om de wandmontagesteun aan de wand te monteren" op pagina 19.
• Raadpleeg de referentiegids van uw televisie voor het gewicht van uw televisie.

Opmerking

• Wanneer uw televisie aan een muur is bevestigd, helt de bovenzijde van de televisie licht naar voren.
• We adviseren om de positie van de tv in de kijkruimte te controleren.

2 Plaats WM1 horizontaal tegen de muur en breng vier markeringen aan.

Opmerking

• Gebruik een waterpas om te controleren of WM1 waterpas is.

3 Boor proefgaten op de markeerpunten.

Wees er zeker van dat de plek op de muur waar u de gaten wilt boren sterk genoeg is om het gewicht van ten minste zes keer dat van de tv te dragen.

Opmerking

• De voorgeboorde gaten moeten 75 mm diep zijn en een diameter van 10 mm hebben.

5 Bevestig WM1 aan de muur met behulp van geschikte schroeven (niet bijgeleverd) en onderlegringen (niet bijgeleverd).

Opmerking

• Gebruik een waterpas om te controleren of WM1 waterpas is.

Voorzichtig

• Houten schroef 8 mm × 60 mm. Niet te vast aandraaien. Incorrect aandraaien kan de houdkracht van de houten schroef 8 mm × 60 mm verminderen.

De installatie van de tv voorbereiden

Opmerking

• Bewaar de verwijderde schroeven en ongebruikte onderdelen op een veilige plaats waar kinderen er niet bij kunnen.

De tv op de wand installeren vanuit de doos*

• Beperkt tot bepaalde regio's/landen/modellen. 1 Verwijder de schroeven aan de achterkant.

2 Bevestig de bevestigingsplaat voor de wandmontage VS (bijgeleverd met de tv) aan de achterzijde van de tv (om het evenwijdig aan de wand te maken).

Opmerking

• Zorg ervoor dat de bevestigingsplaat voor wandmontage VS goed vastzit wanneer u deze aan de tv bevestigt. Gebruik alleen een platte schroevendraaier voor installatie van de bevestigingsplaat voor de wandmontage VS. Bij gebruik van ander gereedschap kan de bevestigingsplaat voor wandmontage VS te vast worden aangedraaid waardoor de tv beschadigd kan raken.

3 Bevestig WM2 aan de TV met behulp van M6.

De tv op de wand installeren vanaf de tafelstandaard

1 Verwijder de afdekking van de aansluitingen.

2 Verwijder de schroeven aan de achterkant.

3 Bevestig de bevestigingsplaat voor de wandmontage VS (bijgeleverd met de tv) aan de achterzijde van de tv (om deze evenwijdig aan de wand te maken).

Opmerking

• Zorg ervoor dat de bevestigingsplaat voor wandmontage VS goed vastzit wanneer u deze aan de tv bevestigt. Gebruik alleen een platte schroevendraaier voor installatie van de bevestigingsplaat voor de wandmontage VS. Bij gebruik van ander gereedschap kan de bevestigingsplaat voor wandmontage VS te vast worden aangedraaid, waardoor de tv beschadigd kan raken.

4 Bevestig WM2 aan de tv met behulp van M6.

5 Maak de tafelstandaard los van de televisie.

• Verwijder één zijde van de tafelstandaard tegelijkertijd. Houd de tafelstandaard stevig vast met beide handen terwijl andere personen de televisie optillen.

Herhaal de vorige stap en verwijder de andere zijde van de tafelstandaard.

Opmerking

• Er zijn drie of meer personen nodig om de tafelstandaard te verwijderen. Zorg ervoor dat er niet te veel kracht wordt gebruikt bij het verwijderen van de tafelstandaard van de televisie, omdat daardoor het televisietoestel kan vallen en dit persoonlijk letsel of fysieke beschadiging van de televisie tot gevolg kan hebben.
• Wees voorzichtig met de tafelstandaard om schade aan de televisie te voorkomen.
• Wees voorzichtig bij het optillen van de tv als de tafelstandaard gedemonteerd is, want de tafelstandaard kan omvallen en dit persoonlijk letsel tot gevolg kan hebben.
• Wees voorzichtig bij het verwijderen van de tafelstandaard van de tv en voorkom dat deze omvalt en het oppervlak waar de tv op staat beschadigt.

De tv aan de muur bevestigen

3 Schroef de linker- en rechterkant van de wandmontagesteun met M6 vast en bevestig WM3.

Opmerking

5 Houd de tv tijdens het verplaatsen ervan stevig aan de onderkant vast.

Opmerking

• De tv mag niet te dicht in de buurt van de muur komen, afhankelijk van het type en het aantal aangesloten kabels. Dit is geen storing.

WAARSCHUWING

• Er zijn twee of meer personen (drie of meer personen voor een tv van 189,3 cm (75 inch) en groter) nodig om een groot tv-toestel te vervoeren (behalve Egypte). Er zijn twee of meer personen (drie of meer personen voor een tv van 75 inch (189,3 cm) en groter) nodig om een groot tv-toestel te vervoeren (alleen Egypte).

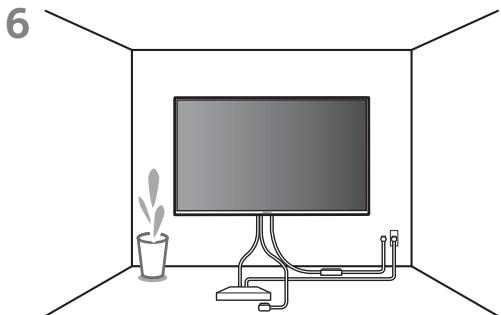

De installatie controleren

Controleer de volgende punten.

• Het snoer en de kabel mogen niet verstrikt of gekneld raken.

WAARSCHUWING

• Een fout aangesloten netsnoer enz. kan door een kortsluiting brand of elektrische schokken veroorzaken. Controleer na de installatie of alles veilig is.

Extra informatie

Voer de hierboven beschreven installatieprocedure omgekeerd uit om de tv van de muur te verwijderen.

WAARSCHUWING

• Er zijn twee of meer personen (drie of meer personen voor een tv van 189,3 cm (75 inch) en groter) nodig om een groot tv-toestel te vervoeren (behalve Egypte). Er zijn twee of meer personen (drie of meer personen voor een tv van 75 inch (189,3 cm) en groter) nodig om een groot tv-toestel te vervoeren (alleen Egypte).

Technische gegevens

WM1

Afmetingen: (ong.) [mm]

Wijzigingen aan het ontwerp en de technische gegevens zijn voorbehouden zonder kennisgeving.

Referenties

Afmeting om de wandmontagesteun aan de wand te monteren

De waarden in de tabel kunnen licht afwijken afhankelijk van de installatie.

Met camera

(mm)

Modelnaam	A	B	C	D	E	F*	G* (°)
XR-77A8xEL	1722	1013	340	165	78	281	15
XR-65A8xEL	1448	851	342	82	77	281	18
XR-55A8xEL	1227	727	342	20	77	281	19

* (ong.)

Zonder camera

(mm)

Modelnaam	A	B	C	D	E	F*	G* (°)
XR-77A8xL	1722	998	340	165	66	269	15
XR-65A8xL	1448	836	342	82	66	269	18
XR-55A8xL	1227	712	342	20	66	269	19

* (ong.)

• ·

*1	5.5 mm. 10 mm.
*2		1.5 N·m {15 kgf·cm}	*3
	*2 (x4)	*4 (x4) 8 mm. × 60 mm.	*4 (x4)
