SU-WL850 - Montáž SONY - Bezplatný návod k obsluze

Typ produktu	Nástěnný držák pro televizor
Značka	Sony
Model	SU-WL850
Hmotnost držáku	Přibližně 3,0 kg (samotná základna)

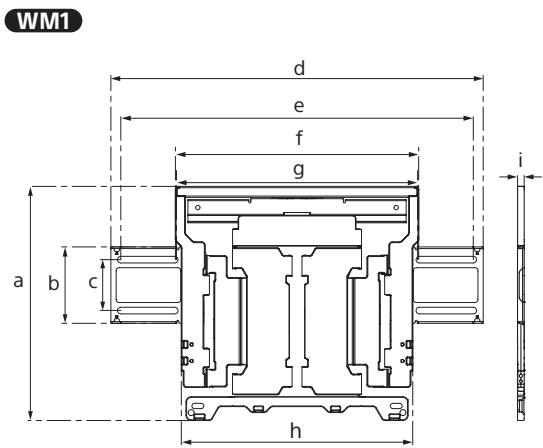

Rozměry (držáku)	a: 354 mm, b: 116 mm, c: 77 mm, d: 563 mm, e: 533 mm, f: 370 mm, g: 368 mm, h: 350 mm, i: 11 mm
Materiály	Kov (pravděpodobně ocel)
Barva	Černá (neuvedeno, běžný odhad)
Kompatibilita	Televizory Sony řad XR-77/65/55A8xL a A8xEL
Upevnění na stěnu	Pro sádrokartonové příčky s nosnými profily nebo plný beton/betonový blok
Dodávané šrouby	Ne, šrouby o průměru 8 mm vhodné pro danou stěnu je třeba zakoupit samostatně
Dodávané díly	WM1 (x1), WM2 (x1), WM3 (x4), M6 (x4), WT1 (x6)
Náklon (s kamerou)	Přibližně 15° až 19° v závislosti na modelu
Náklon (bez kamery)	Přibližně 15° až 19° v závislosti na modelu
Vzdálenost od stěny (s kamerou)	Přibližně 269 mm až 281 mm v závislosti na modelu
Vzdálenost od stěny (bez kamery)	Přibližně 269 mm až 281 mm v závislosti na modelu
Instalace	Musí být provedena autorizovaným profesionálním instalatérem
Bezpečnost	Stěna musí unést nejméně 6násobek hmotnosti televizoru; nepřekračujte maximální zatížení
Údržba	Čistěte měkkým hadříkem, vyhněte se abrazivním prostředkům; nevyvíjejte nadměrnou sílu
Opravitelnost	Nejsou dodávány žádné odnímatelné díly; pro opravy kontaktujte autorizovaného instalatéra
Záruka	Viz všeobecné obchodní podmínky společnosti Sony

Často kladené otázky - SU-WL850 SONY

Které televizory jsou kompatibilní s nástěnným držákem Sony SU-WL850?

Držák je určen pro televizory Sony z následujících řad: XR-77A8xL / 77A8xEL, XR-65A8xL / 65A8xEL, XR-55A8xL / 55A8xEL (x/xx představuje znaky specifické pro model).

Mohu si tento držák nainstalovat sám?

Ne, Sony důrazně doporučuje obrátit se na autorizovaného profesionálního instalatéra. Nesprávná instalace může způsobit pád televizoru a vést k vážným zraněním.

Jaká je maximální hmotnost, kterou držák unese?

Stěna musí unést hmotnost nejméně šestinásobku hmotnosti televizoru. Přesnou hmotnost naleznete v referenční příručce televizoru.

Umožňuje držák naklánění nebo otáčení televizoru?

Ano, držák umožňuje naklonění dopředu. Úhel náklonu se liší podle modelu (přibližně 15° až 19°). Je také možné televizor opatrně otáčet do stran.

Jaké nástroje jsou potřebné k instalaci?

Budete potřebovat šroubovák, vrtačku, hmoždinky vhodné pro vaši stěnu a šrouby o průměru 8 mm (nejsou součástí dodávky). Pro sádrokarton se doporučuje vrták o průměru 5,5 mm; pro beton vrták o průměru 10 mm.

Jak připevnit držák na betonovou stěnu?

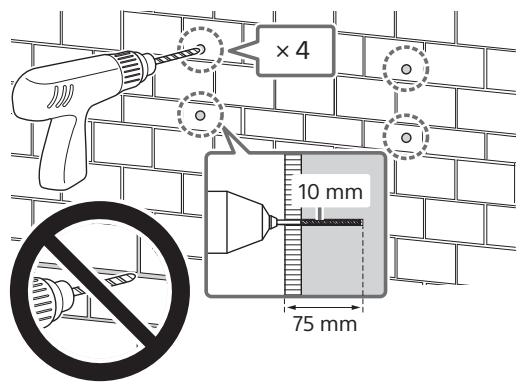

Vyvrtejte vodicí otvory o hloubce 75 mm vrtákem o průměru 10 mm, poté připevněte držák WM1 pomocí vhodných šroubů (nejsou součástí dodávky) a podložek. Pomocí vodováhy zajistěte vodorovnost.

Jak připevnit držák na sádrokartonovou příčku?

Ujistěte se, že tloušťka příčky nepřesahuje 16 mm a že nosné profily jsou od sebe vzdáleny nejméně 406 mm. Vyvrtejte vodicí otvory o hloubce 75 mm vrtákem o průměru 5,5 mm a připevněte držák vhodnými šrouby.

Co dělat, když se televizor po instalaci nepřiblíží ke stěně?

Může to být způsobeno typem a počtem kabelů zapojených do zadní části televizoru. Nejedná se o závadu. Zkuste kabely přeuspořádat, aby jich bylo méně.

Jak sejmout televizor z nástěnného držáku?

Postupujte obráceně než při instalaci. U velkých televizorů (75 palců a více) jsou nutné dvě nebo více osob. Odšroubujte bezpečnostní šrouby a opatrně nadzvedněte televizor.

Kde najdu podrobné pokyny k instalaci?

Podívejte se do instalační příručky dodávané s držákem, která obsahuje schémata a přesné kroky. Návod si můžete také stáhnout z webu Sony.

NÁVOD K OBSLUZE SU-WL850 SONY

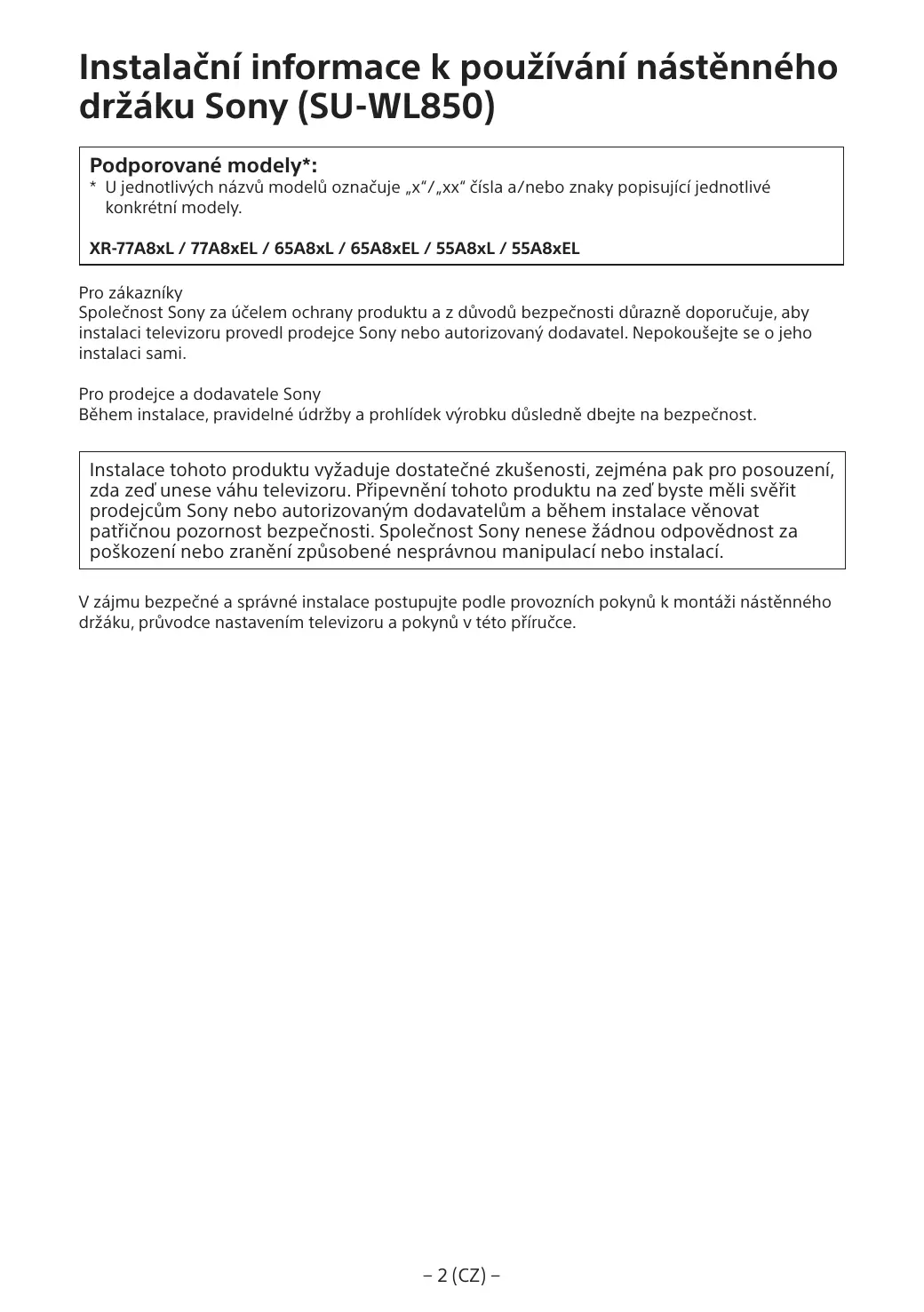

Instalační informace k používání nástěnného držáku Sony (SU-WL850)

Podporované modely*:

• U jednotlivých názvů modelů označuje „x“/„xx“ čísla a/nebo znaky popisující jednotlivé konkrétní modely.

XR-77A8xL / 77A8xEL / 65A8xL / 65A8xEL / 55A8xL / 55A8xEL

Pro zákazníky

Společnost Sony za účelem ochrany produktu a z důvodů bezpečnosti důrazně doporučuje, aby instalaci televizoru provedl prodejce Sony nebo autorizovaný dodavatel. Nepokoušejte se o jeho instalaci sami.

Pro prodejce a dodavatele Sony

Během instalace, pravidelné údržby a prohlídek výrobku důsledně dbejte na bezpečnost.

Instalace tohoto produktu vyžaduje dostatečné zkušenosti, zejména pak pro posouzení, zda zeď unese váhu televizoru. Připevnění tohoto produktu na zeď BYSTE měli svěřit prodejcům Sony nebo autorizovaným dodavatelům a během instalace věnovat patřičnou pozornost bezpečnosti. Společnost Sony nenese žádnou odpovědnost za poškození nebo zranění způsobené nesprávnou manipulací nebo instalací.

V zájmu bezpečné a správné instalace postupujte podle provozních pokynů k montáži nástěnného držáku, průvodce nastavením televizoru a pokynů v této příručce.

Nástěnný držák

Bezpečnostní opatření

Děkujeme, že jste si zakoupili tento produkt.

Pro zákazníky

Montáž televizoru na zeď

VAROVÁNÍ

VYŽADUJE ODBORNOU INSTALACI

Instalaci tohoto produktu smí provést pouze odborník, který dokáže fundovaně posoudit nosnost stěny vzhledem k hmotnosti TV. V případě nedostatečného upevnění může při instalaci dojít k pádu TV a k vážnému zranění. Společnost Sony není odpovědná za jakékoli škody nebo zranění způsobené nesprávným zacházením, nesprávnou instalací nebo instalací jiného, než určeného produktu. Vaše zákonná práva (pokud existují) nejsou omezena.

Informace pro prodejce společnosti Sony

Montáž tohoto produktu vyžaduje odborné znalosti a zkušenosti. Důkladně si pročtěte tento návod k použití, abyste montáž mohli provést v souladu s bezpečnostními pokyny. Společnost Sony nenese žádnou odpovědnost za jakékoli škody nebo zranění způsobené nesprávným zacházením nebo nesprávnou montáží. Po provedení montáže tento návod vraťte zákazníkovi.

Tento návod k použití popisuje správnou manipulaci s výrobkem a obsahuje důležitá upozornění, jejichž dodržování brání vzniku nehod. Jste povinni si přečíst veškeré pokyny v tomto návodu k použití, důkladně jim porozumět a dodržovat je. Zanedbání této povinnosti může mít za následek zranění nebo škody na majetku a propadnutí záruky. Tento návod uschovejte pro budoucí použití.

Produkty od společnosti Sony jsou navrženy s ohledem na bezpečnost. Pokud nebudete produkt správně používat, může v důsledku jeho převrácení nebo pádu dojít k vážnému poranění nebo zásahu elektrickým proudem. Aby k takovým nehodám nedošlo, vždy dodržujte uvedená bezpečnostní opatření.

UPOZORNĚNÍ

Určené produkty

Tento nástěnný držák je určen k použití s určenými televizory. V příslušných Referenčních příručkách k televizorům najdete informace o tom, se kterými z nich je možné nástěnný držák používat.

Pro zákazníky

VAROVÁNÍ

Pokud nebudete dodržovat následující bezpečnostní opatření, může v důsledku pádu produktu dojít k požáru nebo úrazu elektrickým proudem a vážnému zranění nebo úmrtí.

Proto montáž tohoto produktu svěřte licencovaným dodavatelům a během montáže nedovolte malým dětem pobývat v blízkosti produktu.

Pokud nástěnný držák nebo televizor nenamontujete správně, může dojít k následujícím nehodám. Montáž svěřte licencovaným dodavatelům.

• Televizor může spadnout a způsobit vážné zranění, například zhmoždění nebo zlomeniny.
• Pokud zeď, na kterou chcete nástěnný držák namontovat, není stabilní, rovná a kolmá k podlaze, zařízení může spadnout a způsobit zranění nebo poškození majetku. Nosnost stěny musí být alespoň šestkrát vyšší, než je hmotnost televizoru. (Informace o hmotnosti najdete v referenční příručce k televizoru.)
• Pokud není montáž nástěnného držáku dostatečně pevná, zařízení může spadnout a způsobit zranění nebo poškození majetku.

Přepravu nebo demontáž televizoru svěřte licencovaným dodavatelům.

Pokud jeho přepravu nebo demontáž provádějí jiné osoby než licencovaní dodavatelé, může televizor spadnout a způsobit zranění nebo poškození majetku. Pro přepravu velkých televizorů jsou zapotřebí dvě nebo více osob (tři nebo více osob pro televizory s rozměrem 189,3 cm (75 palců) nebo více) (kromě Egypta). Pro přepravu velkých televizorů jsou zapotřebí dvě nebo více osob (tři nebo více osob pro televizory s rozměrem 75 palců (189,3 cm) nebo více) (pouze Egypt).

Po montáži televizoru nevytahujte šrouby atd.

V opačném případě by mohl televizor spadnout a způsobit zranění nebo poškození majetku.

Součásti nástěnného držáku nijak neupravujte.

V opačném případě by mohl nástěnný držák spadnout a způsobit zranění nebo poškození majetku.

Na konzolu nemontujte žádná jiná než určená zařízení.

Tento nástěnný držák je určen k použití pouze s určenými zařízeními. Pokud na něj namontujete jiné než určené zařízení, mohlo by spadnout nebo se rozlomit a způsobit zranění nebo poškození majetku.

Zabraňte tomu, aby na nástěnný držák působila jiná zátěž než televizor. Netřeste televizorem doleva/doprava, nahoru/dolů.

V opačném případě by mohl televizor spadnout a způsobit zranění nebo poškození majetku.

O televizor se neopírejte ani se na něj nezavěšujte.

O televizor se neopírejte ani se na něj nezavěšujte, protože by na vás mohl spadnout a způsobit vážné zranění.

UPOZORNĚNÍ

Pokud nebudete dodržovat následující opatření, může dojít ke zranění nebo poškození majetku.

• Při manipulaci s nástěnným držákem nebo otáčení TV dávejte pozor, abyste si nepřiskřípli prsty.
• Při otáčení televizoru dávejte pozor, abyste nezranili osoby nacházející se v jeho blízkosti. Nepoužité části uložte na bezpečném místě pro budoucí použití. Uchovávejte je mimo dosah dětí.

Během čištění nebo prováděné údržby na produkt nevyvíjejte nadměrnou sílu.

Na horní část televizoru nevyvíjejte tlak. V opačném případě by mohl televizor spadnout a způsobit zranění nebo poškození majetku.

Tento přístroj (včetně doplňků) obsahuje magnety, které mohou interferovat s kardiostimulátory, shunty s programovatelnou chlopní, užívanými při léčbě hydrocefalu nebo jinými lékařskými přístroji. Neukládejte tento produkt v blízkosti osob, které tyto lékařské přístroje používají. Pokud používáte některý z těchto lékařských přístrojů, poraďte se s lékařem předtím, než budete používat tento produkt.

Uchovávejte mimo dosah dětí nebo osob pod dohledem.

Tento produkt (včetně doplňků) obsahuje magnety. Polknutí magnetu by mohlo způsobit vážné poranění, např. by mohlo dojít k dušení nebo poškození střev. Pokud dojde ke spolknutí magnetu (nebo magnetů), neprodleně se obraťte na lékaře.

Bezpečnostní opatření

• Pokud používáte televizor namontovaný na nástěnný držák dlouhou dobu, barva stěny za nebo nad televizorem se může v závislosti na materiálu stěny změnit nebo může dojít k odlepení tapety.
• Pokud po montáži na zeď nástěnný držák odstraníte, zůstanou po něm díry na šrouby. Nástěnný držák nepoužívejte v místech, na která působí mechanické otřesy.

Montáž nástěnného držáku

Informace pro prodejce společnosti Sony

VAROVÁNÍ

Následující pokyny jsou určeny pouze pro prodejce společnosti Sony. Přečtěte si výše uvedené pokyny a během montáže, údržby a kontroly tohoto produktu věnujte zvýšenou pozornost bezpečnosti.

Nástěnný držák nemontujte na takové plochy stěn, u kterých rohy nebo boky televizoru přečnívají ze stěny.

Nástěnný držák nemontujte na takové plochy stěn, například sloupy, u kterých rohy nebo boky televizoru přečnívají ze stěny. Pokud do vyčnívajícího rohu nebo boku televizoru narazí osoba nebo předmět, může dojít ke zranění nebo poškození majetku.

Televizor nemontujte nad ani pod klimatizaci.

Pokud je televizor dlouhodobě vystaven prosakování vody nebo proudu vzduchu z klimatizace, může dojít k požáru, úrazu elektrickým proudem nebo poruše televizoru.

Nástěnný držák bezpečně namontujte podle následujících pokynů v tomto návodu k použití.

Pokud jsou kterékoli šrouby uvolněné nebo pokud vypadnou, může nástěnný držák spadnout a způsobit zranění nebo poškození majetku. Použijte šrouby vhodné pro materiál zdi a nainstalujte zařízení pevně pomocí čtyř šroubů s průměrem 8 mm (nebo ekvivalentním).

Používejte pouze dodané šrouby a další součásti podle pokynů uvedených v tomto návodu k použití. Pokud použijete náhradní součásti, televizor může spadnout a způsobit zranění osob nebo poškození televizoru.

Nástěnný držák sestavte správně podle pokynů vysvětlených v tomto návodu k použití.

Pokud jsou kterékoli šrouby uvolněné nebo pokud vypadnou, televizor může spadnout a způsobit zranění osob nebo poškození televizoru.

Šrouby pevně utáhněte v určené poloze.

V opačném případě může televizor spadnout a způsobit zranění osob nebo poškození televizoru.

Během montáže dávejte pozor, aby nedošlo k nárazu televizoru.

Pokud je televizor vystaven nárazům, může dojít k jeho pádu nebo rozlomení. V důsledku toho by pak mohlo dojít ke zranění.

Televizor namontujte na stěnu, která je kolmá a rovná.

V opačném případě by mohl televizor spadnout a způsobit zranění.

Po řádné montáži televizoru řádně zajistěte kabely.

Pokud se do kabelů zamotají osoby nebo jiné předměty, může dojít ke zranění nebo poškození televizoru.

Dávejte pozor, aby nedošlo ke skřípnutí napájecí šňůry nebo propojovacího kabelu.

Pokud dojde ke skřípnutí napájecí šňůry nebo propojovacího kabelu mezi zařízením a stěnou nebo pokud dojde k jejich nadměrnému ohnutí nebo zkroucení, vnitřní vodiče mohou být obnaženy a mohou způsobit zkrat nebo přerušení elektrického obvodu. V důsledku toho může dojít k požáru nebo úrazu elektrickým proudem.

Šrouby nutné k montáži nástěnného držáku nejsou součástí balení.

Při montáži nástěnného držáku používejte vhodné šrouby pro materiál stěny.

Než začnete

• Obrázky televizoru uvedené v tomto návodu jsou příklady, které mají za úkol jasně vysvětlit ovládání přístroje. Z tohoto důvodu se mohou obrázky od vašeho skutečného televizoru lišit.

Z čeho je vaše stěna vyrobena?

Nejprve zjistěte typ stěny, na kterou chcete TV instalovat.

Sádrokartonová stěna s rámy z dřevěných hranolů

Bezpečnostní opatření

Maximální tloušťka sádrokartonové stěny: 16 mm. Zkontrolujte, zda je velikost hranolu vnitřního dřevěného rámu alespoň 51 mm × 102 mm pro běžné nebo 38 mm × 89 mm pro jmenovité. - Mezi upevňovacími prvky zachovejte vodorovnou vzdálenost minimálně 406 mm.

Betonové tvárnice nebo tvárnice ztraceného bednění

Bezpečnostní opatření

• Nástěnný držák namontujte přímo na stěnu z betonových tvárnic. Zkontrolujte, zda je tloušťka stěny z betonových tvárnic alespoň 203 mm. Zkontrolujte, zda je velikost jednotlivých tvárnic ztraceného bednění alespoň 203 mm × 203 mm × 406 mm.

Kontrola součástí

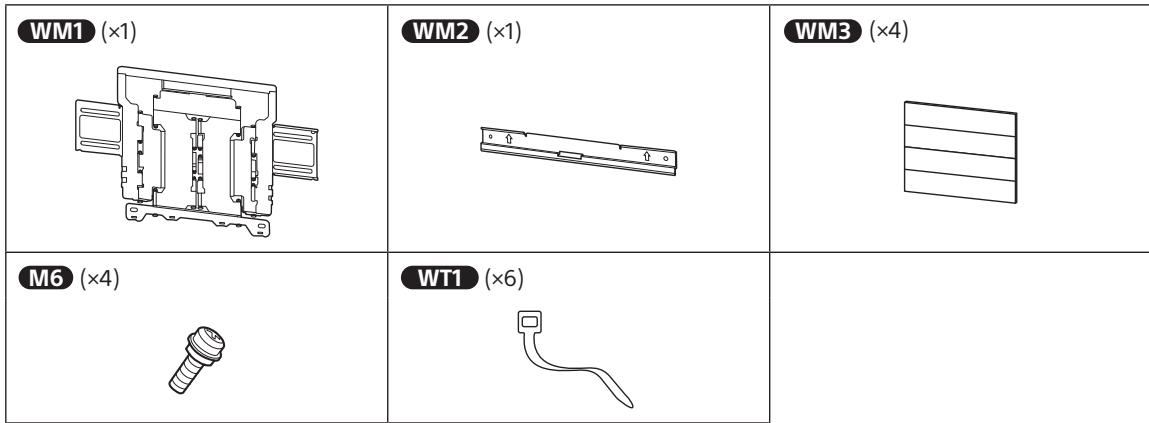

Dodáno s modelem SU-WL850

Zkontrolujte, že žádná součást nechybí.

Dodáno s televizorem

• Pouze pro některé oblasti/země/modely.

Příprava na montáž

• Před instalací mějte po ruce referenční příručku a průvodce nastavením televizoru. Zkontrolujte montážní polohu televizoru.
• Připravte si čtyři šrouby průměru 8 mm a čtyři odpovídající podložky (nejsou součástí dodávky). Vyberte šrouby vhodné pro materiál stěny.
• Připravte si následující nářadí:

*1	5,5 mm 10 mm
*2		1,5 N·m {15 kgf·cm}	*3
	*2 (x4)	*4 (x4) 8 mm × 60 mm	*4 (x4)

*1 Pouze pro sádrokartonovou stěnu s rámy z dřevěných hranolů

*2 Pouze pro stěnu z betonových tvárnic nebo z tvárnic ztraceného bednění *3 V závislosti na modelu *4 Pečlivě vyberte šrouby a podložky

A Připevnění nástěnného držáku na sádrokartonovou stěnu s rámy z dřevěných hranolů

Instalace nástěnného držáku na stěnu

1 Rozhodněte se, kam chcete konzolu upevnit.

Ujistěte se, že na zdi je dostatek prostoru pro televizor a že zeď unese alespoň šestinásobek hmotnosti televizoru.

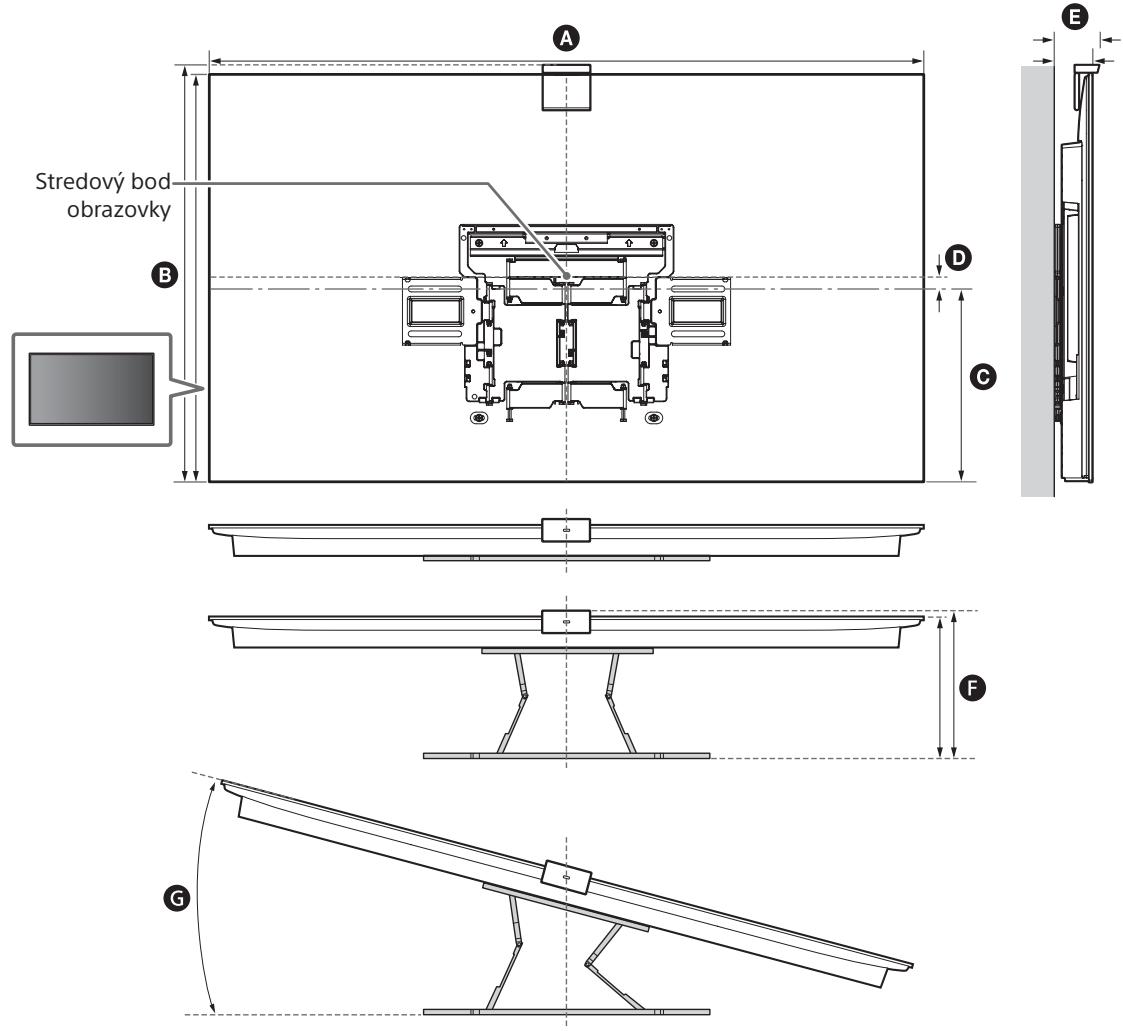

Viz „Měření pro montáž nástěnného držáku na zeď“ na straně 18. - Informace o hmotnosti televizoru naleznete v Referenční příručce k televizoru.

Poznámka

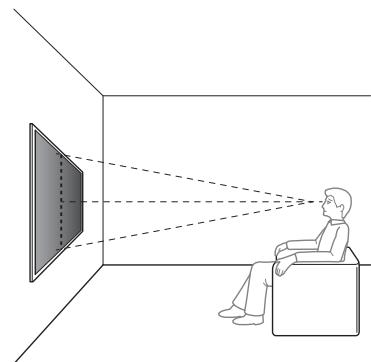

Když televizor namontujete na zeď, bude se horní strana televizoru mírně naklánět vpřed. - Doporučujeme vyzkoušet polohu TV při sledování.

2

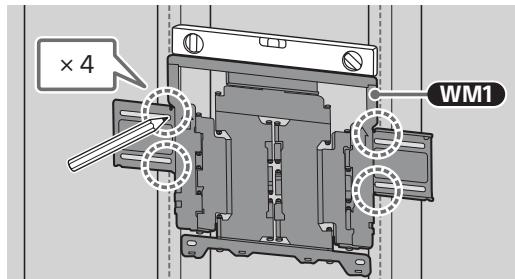

3 Zorientujte WM1 ke stěně a proveďte čtyři značky v místě hranolů.

Poznámka

• Pomocí vodováhy zkontrolujte, zda je WM1 ve vodorovné poloze.

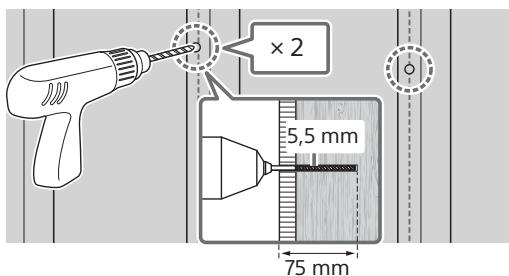

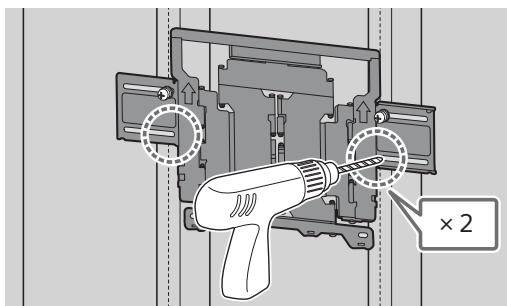

4 Na horních značkách předvrtejte otvory.

Ujistěte se, že místo na zdi pro vyvrtání otvorů je dostatečně silné na to, aby uneslo alespoň šestinásobek hmotnosti televizoru.

Poznámka

• Otvory je nutno předvrtat do hloubky 75 mm vrtákem o průměru 5,5 mm.

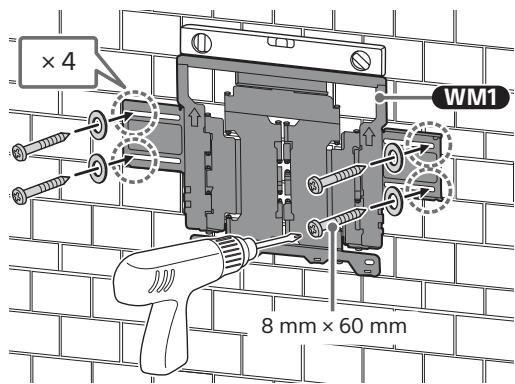

5 Namontujte WM1 na stěnu s použitím vhodných šroubů (není součástí dodávky) a podložek (není součástí dodávky).

Poznámka

• Pomocí vodováhy zkontrolujte, zda je WM1 ve vodorovné poloze.

Upozornění

• Neutahujte šrouby 8mm × 60mm příliš. Nesprávné utažení by mohlo snížit pevnost spoje šroubů 8mm × 60mm.

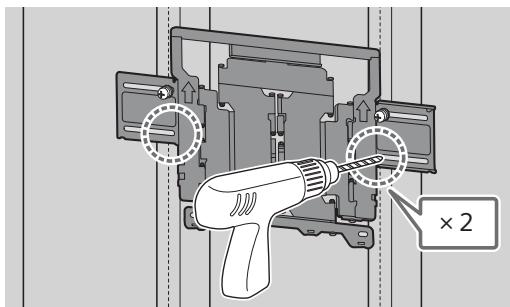

6 Na dolních značkách předvrtejte otvory. (Pokyny pro vrtání viz krok 4.)

7 Do otvorů zašroubujte vhodné šrouby s podložkami.

Poznámka

• Pomocí vodováhy zkontrolujte, zda je WM1 ve vodorovné poloze.

8 Vysuňte rameno držáku do konce.

Příprava na montáž televizoru

Poznámka

Vyšroubované šrouby a nepoužité díly uschovejte na bezpečné místo mimo dosah dětí.

Instalace TV na zeď z obalu*

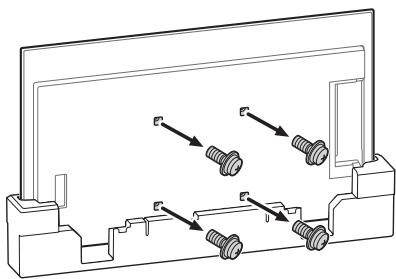

• Pouze pro některé oblasti/země/modely. 1 Vyšroubujte šrouby ze zadní části televizoru.

2 Připojte upevňovací díly pro montáž na zeď VS (dodané s televizorem) na zadní stranu televizoru (aby byly rovnoběžně se stěnou).

Poznámka

• Při instalaci upevňovacích dílů pro montáž na zeď VS k televizoru šrouby důkladně utáhněte. K instalaci upevňovacích dílů pro montáž na zeď VS použijte výhradně plochý šroubovák. Použití jiného nástroje může vést k překročení utahovacího momentu šroubů upevňovacích dílů pro montáž na zeď VS a k poškození televizoru.

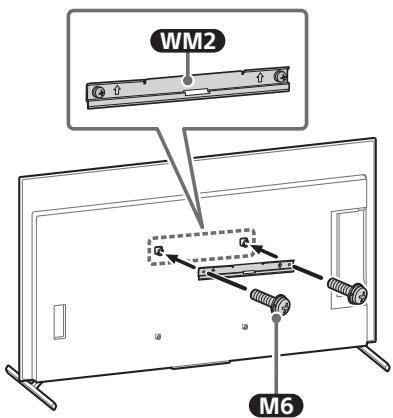

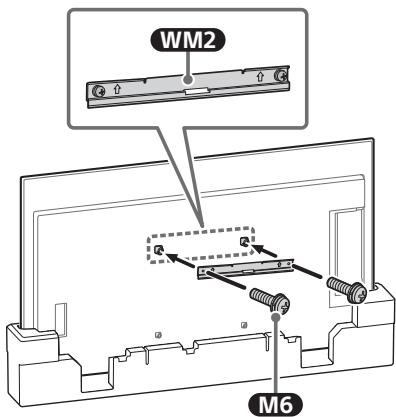

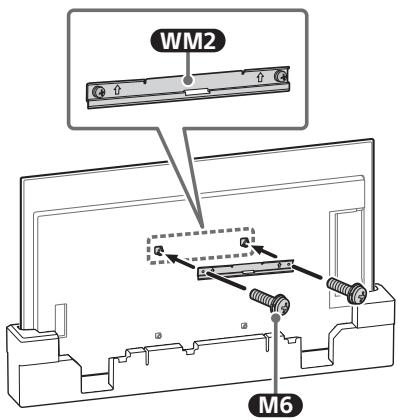

3 Připevněte WM2 k TV s použitím M6.

Instalace televizoru na zeď ze stolního stojanu

1 Sejměte kryt konektoru.

2 Vyšroubujte šrouby ze zadní části televizoru.

3 Připojte upevňovací díly pro montáž na zeď (dodány s televizorem) na zadní stranu televizoru (aby byly rovnoběžně se stěnou).

Poznámka

• Při instalaci upevňovacích dílů pro montáž na zeď VS k televizoru šrouby důkladně utáhněte. K instalaci upevňovacích dílů pro montáž na zeď VS použijte výhradně plochý šroubovák. Použití jiného nástroje může vést k překročení utahovacího momentu šroubů upevňovacích dílů pro montáž na zeď VS a k poškození televizoru.

4 Připevněte WM2 k TV s použitím M6.

5 Odmontujte stolní stojan od televizoru.

• Odstraňte současně jednu stranu stolního stojanu. Pevně držte stolní stojan bezpečně oběma rukama, zatímco ostatní lidé zvedají televizor.

Opakujte předchozí krok a odstraňte druhou stranu stolního stojanu.

Poznámka

• Demontáž stolního stojanu vyžaduje tři nebo více lidí.
• Dávejte pozor, abyste při demontáži stolního stojanu od televizoru nepůsobili nadměrnou silou, protože by televizor mohl spadnout a mohlo by tak dojít ke zranění osob nebo k poškození televizoru.
• Při manipulaci se stolním stojanem dávejte pozor, abyste zabránili poškození televizoru. Při zvedání televizoru buďte opatrní, protože při demontáži stolního stojanu by mohlo dojít k jeho převrácení a ke zranění osob. Při demontáži stolního stojanu z televizoru buďte opatrní, aby nedošlo k jeho pádu a poškození povrchu, na němž televizor stojí.

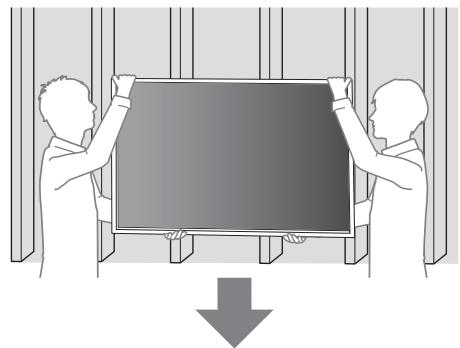

Montáž televizoru na zeď

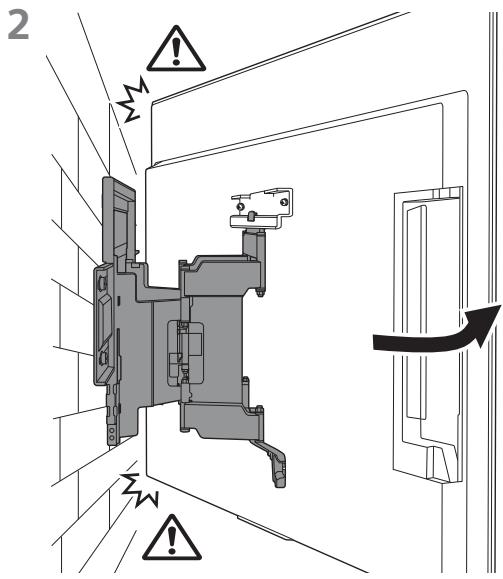

2

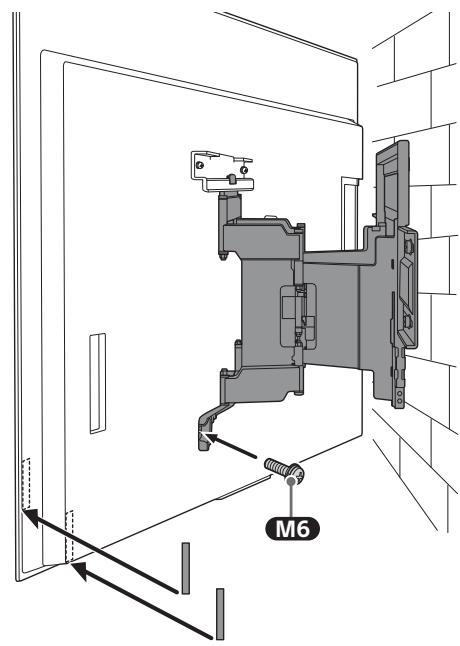

3 Zašroubujte levou a pravou stranu nástěnného držáku pomocí M6 a připevněte WM3.

Nepřipevňujte WM3 na štítky.

Poznámka

4

5 Při přemisťování uchopte televizor pevně za spodní část.

Poznámka

• Televizor nemusí být možné posunout až těsně ke stěně v závislosti na typu a počtu připojených kabelů. Nejedná se o závadu.

VAROVÁNÍ

• Pro přepravu velkých televizorů je zapotřebí dvou nebo více osob (tři nebo více osob pro televizor s rozměrem 189,3 cm (75 palců) a více) (kromě Egypta).

Pro přepravu velkých televizorů je zapotřebí dvou nebo více osob (tři nebo více osob pro televizor s rozměrem 75 palců (189,3 cm) a více) (pouze Egypt).

Potvrzení dokončení montáže

Zkontrolujte následující body.

• Šňůry ani kabely nejsou zkroucené ani skřípnuté.

VAROVÁNÍ

• Nesprávně umístěné napájecí šňůry atd. může způsobit požár nebo úraz elektrickým proudem v důsledku zkratu. Z bezpečnostních důvodů je třeba dokončenou montáž potvrdit.

Další informace

Při demontáži televizoru proveďte uvedený postup v obráceném sledu.

VAROVÁNÍ

• Pro přepravu velkých televizorů je zapotřebí dvou nebo více osob (tří nebo více osob pro televizor rozměrem 189,3 cm (75 palců) a více) (kromě Egypta).

Pro přepravu velkých televizorů je zapotřebí dvou nebo více osob (tří nebo více osob pro televizor s rozměrem 75 palců (189,3 cm) a více) (pouze Egypt).

B Montáž nástěnného držáku na stěnu z betonových tvárnic nebo z tvárnic ztraceného bednění

Instalace nástěnného držáku na stěnu

1 Rozhodněte se, kam chcete konzolu upevnit.

Ujistěte se, že na zdi je dostatek prostoru pro televizor a že zeď unese alespoň šestinásobek hmotnosti televizoru.

Viz „Měření pro montáž nástěnného držáku na zeď“ na straně 18. - Informace o hmotnosti televizoru naleznete v Referenční příručce k televizoru.

Poznámka

Když televizor namontujete na zeď, bude se horní strana televizoru mírně naklánět vpřed. - Doporučujeme vyzkoušet polohu TV při sledování.

2 Nasměrujte WM1 ke stěně a vyznačte čtyři značky.

Poznámka

• Pomocí vodováhy zkontrolujte, zda je WM1 ve vodorovné poloze.

3 Vyvrtejte otvory na značkách. Ujistěte se, že místo na zdi pro vyvrtání otvorů je dostatečně silné na to, aby uneslo alespoň šestinásobek hmotnosti televizoru.

Poznámka

• Otvory je nutné předvrtat do hloubky 75 mm vrtákem o průměru 10 mm.

5 Namontujte WM1 na stěnu s použitím vhodných šroubů (nejsou součástí dodávky) a podložek (nejsou součástí dodávky).

Poznámka

• Pomocí vodováhy zkontrolujte, zda je WM1 ve vodorovné poloze.

Upozornění

• Neutahujte vruty 8 mm × 60 mm příliš. Nesprávné utažení by mohlo snížit pevnost spoje vrutu 8 mm × 60 mm.

6 Vysuňte rameno držáku do konce.

Příprava na montáž televizoru

Poznámka

Vyšroubované šrouby a nepoužité díly uschovejte na bezpečném místě mimo dosah dětí.

Instalace TV na zeď z obalu*

• Pouze pro některé oblasti/země/modely. 1 Vyšroubujte šrouby ze zadní části televizoru.

2 Připojte upevňovací díly pro montáž na zeď (dodány s televizorem) na zadní stranu televizoru (aby byla rovnoběžně se stěnou).

Poznámka

• Při instalaci upevňovacích dílů pro montáž na zeď V/S k televizoru šrouby důkladně utáhněte. K instalaci upevňovacích dílů pro montáž na zeď V/S použijte výhradně plochý šroubovák. Použití jiného nástroje může vést k překročení utahovacího momentu šroubů upevňovacích dílů pro montáž na zeď V/S a k poškození televizoru.

3 Připevněte WM2 k TV s použitím M6.

Instalace televizoru na zeď ze stolního stojanu

1 Sejměte kryt konektoru.

2 Vyšroubujte šrouby ze zadní části televizoru.

3 Připojte upevňovací díly pro montáž na zeď (dodány s televizorem) na zadní stranu televizoru (aby byla rovnoběžně se stěnou).

Poznámka

• Při instalaci upevňovacích dílů pro montáž na zeď V/S k televizoru šrouby důkladně utáhněte. K instalaci upevňovacích dílů pro montáž na zeď V/S použijte výhradně plochý šroubovák. Použití jiného nástroje může vést k překročení utahovacího momentu šroubů upevňovacích dílů pro montáž na zeď V/S a k poškození televizoru.

4 Připevněte WM2 k TV s použitím M6.

5 Odmontujte stolní stojan od televizoru.

• Odstraňte současně jednu stranu stolního stojanu. Pevně držte stolní stojan bezpečně oběma rukama, zatímco ostatní lidé zvedají televizor.

Opakujte předchozí krok a odstraňte druhou stranu stolního stojanu.

Poznámka

• Demontáž stolního stojanu vyžaduje tři nebo více lidí.
• Dávejte pozor, abyste při demontáži stolního stojanu od televizoru nepůsobili nadměrnou silou, protože by televizor mohl spadnout a mohlo by tak dojít ke zranění osob nebo k poškození televizoru.
• Při manipulaci se stolním stojanem dávejte pozor, abyste zabránili poškození televizoru.
• Při zvedání televizoru buďte opatrní, protože při demontáži stolního stojanu by mohlo dojít k jeho převrácení a ke zranění osob. Při demontáži stolního stojanu z televizoru buďte opatrní, aby nedošlo k jeho pádu a poškození povrchu, na němž televizor stojí.

Montáž televizoru na zeď

Nepřipevňujte WM3 na štítky.

3 Zašroubujte levou a pravou stranu nástěnného držáku pomocí M6 a připevněte WM3.

Poznámka

5 Při přemisťování uchopte televizor pevně za spodní část.

Poznámka

• Televizor nemusí být možné posunout až těsně ke stěně v závislosti na typu a počtu připojených kabelů. Nejedná se o závadu.

VAROVÁNÍ

• Pro přepravu velkých televizorů je zapotřebí dvou nebo více osob (tři nebo více osob pro televizor s rozměrem 189,3 cm (75 palců) a více) (kromě Egypta).

Pro přepravu velkých televizorů jsou zapotřebí dvě nebo více osob (tři nebo více osob pro televizor s rozměrem 75 palců (189,3 cm) a více) (pouze Egypt).

Potvrzení dokončení montáže

Zkontrolujte následující body.

• Šňůry ani kabely nejsou zkrouceny ani skřípnuté.

VAROVÁNÍ

• Nesprávně umístěné napájecí šňůry atd. může způsobit požár nebo úraz elektrickým proudem v důsledku zkratu. Z bezpečnostních důvodů je třeba dokončenou montáž potvrdit.

Další informace

Při demontáži televizoru proveďte uvedený postup v obráceném sledu.

VAROVÁNÍ

• Pro přepravu velkých televizorů je zapotřebí dvou nebo více osob (tři nebo více osob pro televizor s rozměrem 189,3 cm (75 palců) a více) (kromě Egypta).

Pro přepravu velkých televizorů jsou zapotřebí dvě nebo více osob (tři nebo více osob pro televizor s rozměrem 75 palců (189,3 cm) a více) (pouze Egypt).

Technické údaje

Rozměry: (příbl.) [mm]

Hmotnost (pouze základna): (příbl.) [kg] 3,0

Vzhled a technické údaje se mohou bez předchozího upozornění změnit.

Referenční údaje

Měření pro montáž nástěnného držáku na zeď

Hodnoty v tabulce se v závislosti na instalaci mohou mírně lišit.

S kamerou (mm)

Název modelu	A	B	C	D	E	F*	G* (°)
XR-77A8xEL	1722	1013	340	165	78	281	15
XR-65A8xEL	1448	851	342	82	77	281	18
XR-55A8xEL	1227	727	342	20	77	281	19

• (Přibl.)

Bez kamery (mm)

Název modelu	A	B	C	D	E	F*	G* (°)
XR-77A8xL	1722	998	340	165	66	269	15
XR-65A8xL	1448	836	342	82	66	269	18
XR-55A8xL	1227	712	342	20	66	269	19

* (Přibl.)

Podporované modely*:

Během instalace, pravidelné údržby a kontroly tohoto produktu věnujte plnou pozornost bezpečnosti.

Pro bezpečnost a správnou instalaci postupujte podle návodu k obsluze montážní konzoly na stěnu, průvodce nastavením televizního přijímače a podle pokynů v tomto návodu.

Montážní konzola na stěnu

Informace o bezpečnosti

Tato montážní konzola na stěnu je určena pro použití se specifikovanými TV přijímači. Informace o tom, zda je možné montážní konzolu na stěnu použít s TV přijímačem, najdete v referenční příručce.

Pro zákazníky

VÝSTRAHA

Pokud není montážní konzola na stěnu nebo TV přijímač namontována správně, může dojít k následujícím nehodám. Montáž svěřte licencovanému dodavateli.

• TV přijímač by mohl spadnout a způsobit vážná zranění, například pohmožděniny nebo zlomeniny.
• Pokud je stěna, na kterou se instaluje montážní konzola na stěnu, nestabilní, nerovná nebo není v pravém úhlu s podlahou, jednotka může spadnout a způsobit zranění nebo škody na majetku. Stěna musí unést hmotnost rovnající se alespoň šestinásobku hmotnosti televizního přijímače. (Informace o hmotnosti TV přijímače najdete v referenční příručce.)
• Pokud není montážní konzola na stěnu namontována dostatečně pevně, jednotka může spadnout a způsobit zranění nebo škody na majetku.

Části montážní konzoly na stěnu neupravujte.

V opačném případě může montážní konzola na stěnu spadnout a způsobit zranění nebo škody na majetku.

Následující pokyny jsou určeny pouze pro prodejce produktů společnosti Sony. Důkladně si přečtěte bezpečnostní pokyny uvedené výše a během montáže, údržby a kontroly tohoto produktu věnujte mimořádnou pozornost bezpečnosti.

Montážní konzolu na stěnu neinstalujte na povrch stěny, kde budou rohy nebo strany TV přijímače vyčnívat mimo povrch stěny.

Během montáže nevystavujte TV přijímač nárazům.

TV přijímač vystavený nárazu může spadnout nebo prasknout. To může způsobit zranění.

Po správné montáži TV přijímače pevně zajistěte kabely.

Pokud se do kabelů zamotají lidé nebo předměty, může dojít ke zranění nebo poškození TV přijímače.

Položky dodávané s montážní konzolou na stěnu SU-WL850

• Pomocí vodováhy zkontrolujte vodorovnost WM1.

4 Na vyznačených místech vyvrtejte horní vodicí otvory. Ujistěte se, že místo na stěně pro vyvrtání děr je dostatečně pevné na to, aby uneslo hmotnost nejméně šestkrát větší, než je hmotnost TV přijímače.

Poznámka

Vodiace otvory treba vyvŕtať do hĺbky 75 mm; použite na to vrták s priemerom 5,5 mm.

• Pomocou vodováhy skontrolujte vodorovnosť WM1.

6 Na vyznačených miestach vyvŕtajte spodné vodiace otvory. (Pokyny na vŕtanie nájdete v kroku 4.)

• Pomocou vodováhy skontrolujte vodorovnosť WM1.

Montáž TV prijímača na stenu

1

2 - Nepripájajte WM3 na štítky.

3 Priskrutkujte ľavú a pravú stranu montážnej konzoly na stenu pomocou M6 a pripevnite WM3.

Poznámka

4

• Nesprávne umiestnenie napájacieho kábla môže zapríčiniť požiar alebo zásah elektrickým prúdom spôsobený skratom. Z dôvodu bezpečnosti nezabudnite skontrolovať kompletnosť montáže.

Ďalšie informácie

Pri demontáži TV prijímača zopakujte postup montáže v opačnom poradí.

VÝSTRAHA

• Když je televizní přijímač nainstalovaný na stěně, horní okraj televizního přijímače je mírně nakloněný dopředu.
• Doporučujeme vám zkontrolovat polohu televizního přijímače v prostředí, kde ho budete sledovat.

2 Přiložte WM1 na stěnu a udělejte čtyři značky.

Poznámka

• Pomocí vodováhy zkontrolujte vodorovnost

WM1

3 Do značek vyvrtejte otvory.

Ujistěte se, že místo na stěně pro vyvrtání děr je dostatečně pevné na to, aby uneslo hmotnost nejméně šestkrát větší, než je hmotnost TV přijímače.

Poznámka

Vodicí otvory je třeba vyvrtat do hloubky 75 mm; použijte na to vrták o průměru 10 mm.

• Pomocí vodováhy zkontrolujte vodorovnost WM1.

Poznámka - Nepřipojujte WM3 na štítky.

Při demontáži TV přijímače zopakujte postup montáže v opačném pořadí.

VÝSTRAHA

Hmotnost (jen podstavec): (přibl.) [kg]

3,0

Dizajn a technické údaje sa môžu zmeniť bez upozornenia.

Referencie

Čísla v tabuľke sa môžu v závislosti od inštalácie mierne líšiť.

S kamerou (mm)

Názov modelu	A	B	C	D	E	F*	G* (°)
XR-77A8xEL	1722	1013	340	165	78	281	15
XR-65A8xEL	1448	851	342	82	77	281	18
XR-55A8xEL	1227	727	342	20	77	281	19

* (Pribl.)

Bez kamery (mm)

Názov modelu	A	B	C	D	E	F*	G* (°)
XR-77A8xL	1722	998	340	165	66	269	15
XR-65A8xL	1448	836	342	82	66	269	18
XR-55A8xL	1227	712	342	20	66	269	19

* (Pribl.)
