Tipo de produto	Suporte de parede para televisor
Marca	Sony
Modelo	SU-WL850
Peso do suporte	Aproximadamente 3,0 kg (base apenas)
Dimensões (suporte)	a : 354 mm, b : 116 mm, c : 77 mm, d : 563 mm, e : 533 mm, f : 370 mm, g : 368 mm, h : 350 mm, i : 11 mm
Materiais	Metal (provavelmente aço)
Cor	Preto (não especificado, estimativa comum)
Compatibilidade	Televisores Sony das séries XR-77/65/55A8xL e A8xEL
Fixação na parede	Para paredes secas com montantes ou concreto maciço/bloco de concreto
Parafusos fornecidos	Não, parafusos de 8 mm de diâmetro adequados para a parede devem ser comprados separadamente
Peças fornecidas	WM1 (x1), WM2 (x1), WM3 (x4), M6 (x4), WT1 (x6)
Ângulo de inclinação (com câmera)	Aproximadamente 15° a 19° dependendo do modelo
Ângulo de inclinação (sem câmera)	Aproximadamente 15° a 19° dependendo do modelo
Distância da parede (com câmera)	Aproximadamente 269 mm a 281 mm dependendo do modelo
Distância da parede (sem câmera)	Aproximadamente 269 mm a 281 mm dependendo do modelo
Instalação	Deve ser realizada por um instalador profissional credenciado
Segurança	A parede deve suportar pelo menos 6 vezes o peso do televisor; não exceder a carga máxima
Manutenção	Limpar com um pano macio, evitar produtos abrasivos; não aplicar força excessiva
Reparabilidade	Nenhuma peça destacável fornecida; contactar um instalador credenciado para qualquer reparo
Garantia	Consulte os termos e condições gerais da Sony

Perguntas frequentes - SU-WL850 SONY

Quais televisores são compatíveis com o suporte de parede Sony SU-WL850?

O suporte é projetado para os televisores Sony das seguintes séries: XR-77A8xL / 77A8xEL, XR-65A8xL / 65A8xEL, XR-55A8xL / 55A8xEL (o x/xx representa caracteres específicos do modelo).

Posso instalar este suporte sozinho?

Não, a Sony recomenda fortemente chamar um instalador profissional credenciado. Uma instalação incorreta pode causar a queda do televisor e provocar ferimentos graves.

Qual é o peso máximo suportado pelo suporte?

A parede deve suportar um peso de pelo menos seis vezes o do televisor. Consulte o Guia de referência do televisor para saber seu peso exato.

O suporte permite inclinar ou girar o televisor?

Sim, o suporte permite inclinação para frente. O ângulo de inclinação varia conforme o modelo (aproximadamente 15° a 19°). Também é possível girar o televisor lateralmente, mas com cuidado.

Quais são as ferramentas necessárias para a instalação?

Você precisará de uma chave de fenda, uma furadeira, buchas adequadas para sua parede e parafusos de 8 mm de diâmetro (não fornecidos). Para paredes secas, uma broca de 5,5 mm é recomendada; para concreto, uma broca de 10 mm.

Como fixar o suporte em uma parede de concreto?

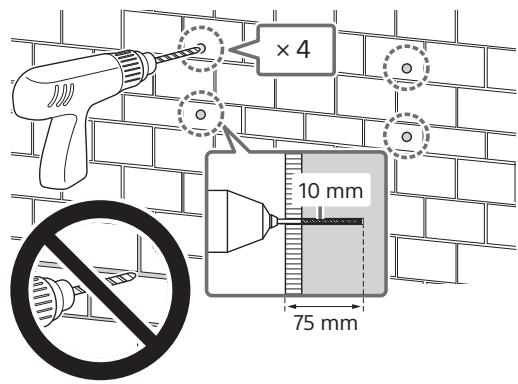

Faça furos guia de 75 mm de profundidade com uma broca de 10 mm, em seguida, fixe o suporte WM1 usando parafusos adequados (não fornecidos) e arruelas. Use um nível para garantir a horizontalidade.

Como fixar o suporte em uma parede seca?

Certifique-se de que a espessura da parede não ultrapasse 16 mm e que os montantes estejam espaçados em pelo menos 406 mm. Faça furos guia de 75 mm com uma broca de 5,5 mm e fixe o suporte com parafusos adequados.

O que fazer se o televisor não se aproximar da parede após a instalação?

Isso pode ser devido ao tipo e à quantidade de cabos conectados na parte traseira do televisor. Não é um defeito de funcionamento. Tente reorganizar os cabos para reduzi-los.

Como remover o televisor do suporte de parede?

Siga o procedimento inverso da instalação. Para televisores grandes (75 polegadas ou mais), duas pessoas ou mais são necessárias. Desaperte os parafusos de segurança e levante delicadamente o televisor.

Onde posso encontrar instruções detalhadas para a instalação?

Consulte o manual de instalação fornecido com o suporte, que inclui diagramas e etapas precisas. Você também pode baixar o manual no site da Sony.

MANUAL DE UTILIZADOR SU-WL850 SONY

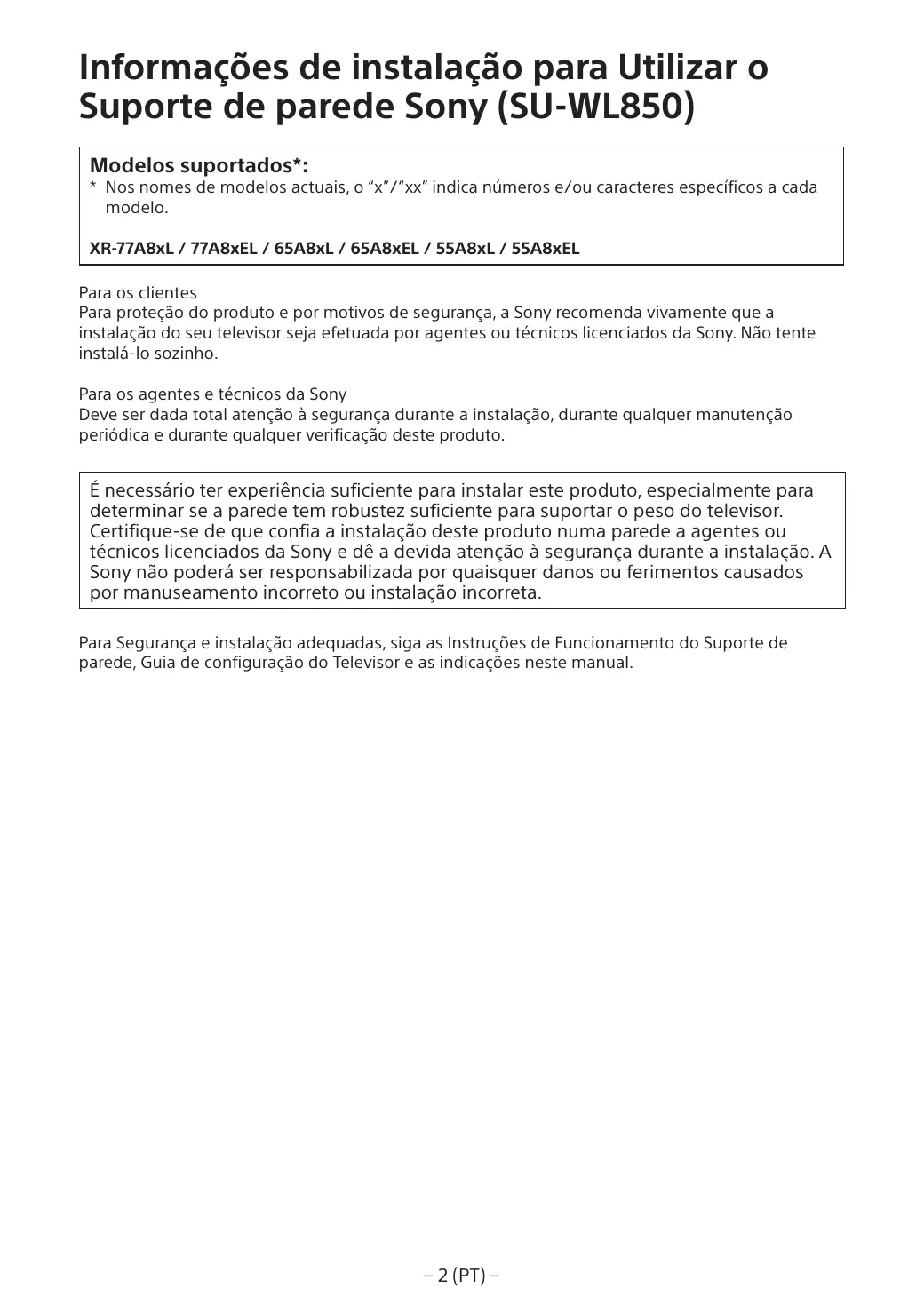

Informações de instalação para utilizar o Suporte de parede Sony (SU-WL850)

Modelos suportados*:

• Nos nomes de modelos atuais, o "x"/"xx" indica número e/ou caracteres específicos a cada modelo.

XR-77A8xL / 77A8xEL / 65A8xL / 65A8xEL / 55A8xL / 55A8xEL

Para os clientes

Para proteção do produto e por motivos de segurança, a Sony recomenda vivamente que a instalação do seu televisor seja efetuada por agentes ou técnicos licenciados da Sony. Não tente instalá-lo sozinho.

Para os agentes e técnicos da Sony

Deve ser dada total atenção à segurança durante a instalação, durante qualquer manutenção periódica e durante qualquer verificação deste produto.

É necessário ter experiência suficiente para instalar este produto, especialmente para determinar se a parede tem robustez suficiente para suportar o peso do televisor. Certifique-se de que confia a instalação deste produto numa parede a agentes ou técnicos licenciados da Sony e de que dá a devida atenção à segurança durante a instalação. A Sony não poderá ser responsabilizada por quaisquer danos ou ferimentos causados por manuseamento incorreto ou instalação incorreta.

Para segurança e instalação adequadas, siga as Instruções de Funcionamento do Suporte de parede, o Guia de configuração do Televisor e as indicações neste manual.

Suporte de parede

Segurança

A INSTALAÇÃO TEM DE SER EFETUADA POR UM PROFISSIONAL

Este produto tem de ser instalado por um instalador profissional que tenha a formação adequada para determinar se a parede tem resistência suficiente para suportar o peso do televisor. Se o televisor não for fixado corretamente durante a instalação, pode cair e causar ferimentos graves. A Sony não pode ser responsabilizada por quaisquer danos ou ferimentos causados por manuseamento incorreto ou instalação imprópria, nem pela instalação de um produto diferente do especificado. Os seus direitos estatutários (se existirem) não são afetados.

Para os Agentes da Sony

É necessária uma formação técnica adequada para instalar este produto. Leia atentamente este manual de instruções para efetuar a instalação com segurança. A Sony não se responsabiliza por quaisquer danos ou ferimentos causados pela utilização inadequada ou instalação incorreta. Após a instalação, entregue este manual de instruções ao cliente.

Este manual de instruções descreve as precauções importantes necessárias para evitar acidentes e utilizar o produto de forma correta. O utilizador é responsável por ler, compreender totalmente e seguir todas as instruções deste manual de instruções. Se não o fizer, pode provocar ferimentos graves em pessoas e danos materiais que podem anular a garantia. Guarde este manual para futuras consultas.

Os produtos da Sony são concebidos para oferecer a maior segurança. No entanto, se realizados de forma incorreta, podem provocar ferimentos graves através de incêndio, choque elétrico ou queda. Para evitar este tipo de acidentes, respeite as precauções de segurança.

CUIDADO

Produtos especializados

Este suporte de parede foi concebido para ser utilizado apenas com o televisor designado. Para televisores, consulte o Guia de referência para verificar se o suporte de parede pode ser utilizado.

Para os pacientes

AVISO

O não cumprimento das precauções indicadas abaixo pode provocar a morte ou ferimentos graves através de incêndio, choque elétrico ou queda do produto.

Certifique-se de que a instalação é efetuada por representantes autorizados e mantenha as crianças afastadas do local durante a instalação.

Se o suporte de parede ou o televisor não forem instalados corretamente, podem ocorrer os seguintes acidentes. Certifique-se de que a instalação é efetuada por técnicos qualificados.

O televisor pode cair e provocar ferimentos graves, como equimoses ou fraturas. - Se a parede sobre a qual o suporte de parede está instalado for instável, irregular ou não estiver perpendicular ao chão, o aparelho pode cair e provocar ferimentos ou danos materiais. A parede deve ser capaz de suportar, pelo menos, seis vezes o peso do televisor. (Consulte o Guia de referência do televisor quanto ao respetivo peso.) - Se a instalação do suporte de parede não for suficientemente sólida, o aparelho pode cair e provocar ferimentos ou danos materiais.

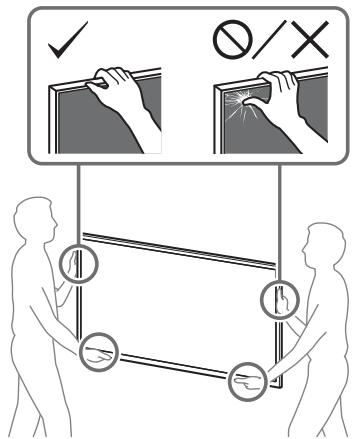

Contrate técnicos qualificados para o transporte e a montagem do televisor.

Se o transporte ou montagem for feito por pessoas que não sejam os técnicos especializados, o televisor pode cair e provocar ferimentos ou danos materiais. São necessárias duas ou mais pessoas (três ou mais pessoas para o televisor de 189,3 cm (75 polegadas) e maiores) para transportar um televisor de tamanho grande (exceto para o Egito). São necessárias duas ou mais pessoas (três ou mais pessoas para o televisor de 75 polegadas (189,3 cm) e maiores) para transportar um televisor de tamanho grande apenas para o Egito.

Não retire os parafusos, etc., após a desmontagem do televisor.

Se o fizer, o televisor pode cair e provocar ferimentos ou danos materiais.

Não faça quaisquer alterações nas peças do Suporte de parede.

Se o fizer, o Suporte de parede pode cair e provocar ferimentos ou danos materiais.

Não instale um equipamento diferente do especificado no suporte.

Este Suporte de parede foi concebido para ser utilizado apenas com o produto especificado. A instalação de qualquer outro equipamento pode resultar em queda ou quebra e provocar danos materiais ou ferimentos.

Não coloque nenhuma carga para além do Televisor no Suporte de parede.

Não agite o televisor para a esquerda/para a direita, para cima/para baixo.

Se o fizer, o televisor pode cair e provocar ferimentos ou danos materiais.

Não se encoste nem se pendure no televisor.

Não se encoste nem se pendure no televisor, pois este pode cair e provocar ferimentos graves.

CUIDADO

Se as seguintes precauções não forem observadas, poderão ocorrer ferimentos ou danos materiais.

• Tenha cuidado para não trilhar os dedos quando manusear o Suporte de parede ou rodar o Televisor.
• Quando rodar o Televisor, faça suavemente e tenha cuidado para não bater em pessoas que estejam perto.
• Certifique-se de que guarda as peças não utilizadas num local seguro para futura utilização. Mantenha-as afastadas de crianças.

Não aplique força excessiva durante a limpeza ou manutenção do produto.

Não aplique força excessiva na parte superior do televisor. Se o fizer, o televisor pode cair e provocar ferimentos ou danos materiais.

Não coloque este produto perto de dispositivos médicos.

Este produto (incluindo os acessórios) tem íman(es) que pode(m) interferir com pacemakers, válvulas de derivação programáveis para o tratamento de hidrocefalia ou outros dispositivos médicos. Não coloque este produto perto de pessoas que utilizem esses dispositivos médicos. Consulte o seu médico antes de utilizar este produto se utilizar algum desses dispositivos médicos.

Mantenha fora do alcance de crianças ou de indivíduos não supervisionados.

Este produto (incluindo os acessórios) tem íman(es). Engolir o(s) íman(es) pode causar danos graves, como por exemplo perigo de asfixia ou lesões intestinais. Se os ímanes (ou um íman) forem engolidos, consulte imediatamente um médico.

Precauções

• Se utilizar o Televisor instalado no Suporte de parede durante muito tempo, a parede atrás ou por cima do Televisor pode perder a cor e o papel de parede pode descolar-se, dependendo do material da parede.
• Se retirar o Suporte de parede depois de o instalar, os orifícios dos parafusos ficam na parede.
• Não utilize o Suporte de parede num local sujeito a vibrações mecânicas.

Instalar o Suporte de parede

Para os Agentes da Sony

AVISO

As seguintes instruções destinam-se apenas aos agentes da Sony. Leia as precauções de segurança na íntegra e preste muita atenção às medidas de segurança que é preciso respeitar durante a instalação, manutenção e verificação deste produto.

Não instale o Suporte de parede em que os cantos ou os lados do Televisor fiquem afastados da parede.

Não instale o Suporte de parede em colunas em que os cantos ou os lados do Televisor fiquem afastados da parede. Se uma pessoa ou objeto embaterem no canto ou lado saliente do televisor, isto pode provocar ferimentos ou danos materiais.

Não instale o televisor por cima ou por baixo de um aparelho de ar condicionado.

Se o Televisor ficar exposto a fugas de água ou correntes de ar do aparelho de ar condicionado durante muito tempo, pode ocorrer um incêndio, um choque elétrico ou uma avaria do Televisor.

Instale o Suporte de parede com firmeza seguindo as indicações deste manual de instruções.

Se algum dos parafusos estiver solto ou cair, o Suporte de parede pode cair e provocar ferimentos ou danos materiais. Certifique-se de que utiliza os parafusos corretos para o material da parede e instale a unidade firmemente com quatro parafusos de 8 mm de diâmetro (ou equivalentes).

Utilize os parafusos e os acessórios fornecidos conforme as indicações deste manual de instruções. Se utilizar outros acessórios, o televisor pode cair e provocar ferimentos a alguém ou danos materiais no próprio televisor.

Monte o suporte corretamente, seguindo o procedimento explicado neste manual de instruções.

Se um dos parafusos se soltar ou cair, o televisor pode cair e provocar ferimentos a alguém ou danos materiais no televisor.

Aperte bem os parafusos na posição correta.

Se não o fizer, o televisor pode cair e ferir alguém ou ficar danificado.

Não submeta o televisor a qualquer choque durante a instalação.

Se o televisor sofrer choques, pode cair ou partir-se. O que pode provocar ferimentos.

Instale o televisor numa parede perpendicular e plana.

Se não o fizer, o televisor pode cair e provocar ferimentos.

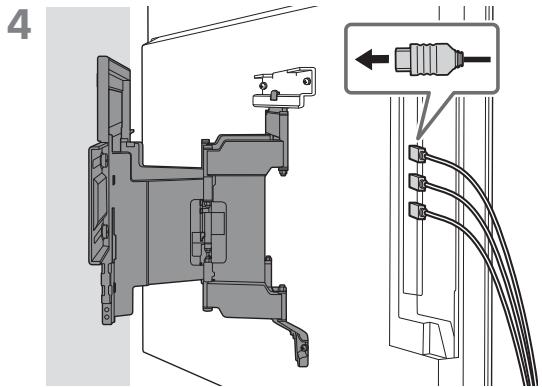

Depois de instalar corretamente o televisor, fixe bem os cabos.

Se as pessoas ou objetos ficarem emaranhados nos cabos, podem ferir-se ou danificar o televisor ou o monitor.

Não deixe o cabo de alimentação CA, nem o cabo de ligação ficarem trilhados.

Se o cabo de alimentação CA ou o cabo de ligação ficar trilhado entre o aparelho e a parede ou se os dobrar ou torcer à força, os condutores internos podem ficar à vista e provocar um curto-circuito ou a quebra do cabo elétrico. Pode provocar um incêndio ou choque elétrico.

Os parafusos necessários para fixar o Suporte de parede não estão incluídos.

Utilize os parafusos apropriados para o material de que é feita a parede e para a estrutura quando instalar o Suporte de parede.

Antes de partirar

• As ilustrações do televisor às vezes no manual são exemplos realizados para proporcionar explicações claras das operações. Por este motivo, as ilustrações podem parecer diferentes do televisor real.

Qual é o material da sua parede?

Comece por verificar qual é o tipo de parede em que vai instalar o Televisor.

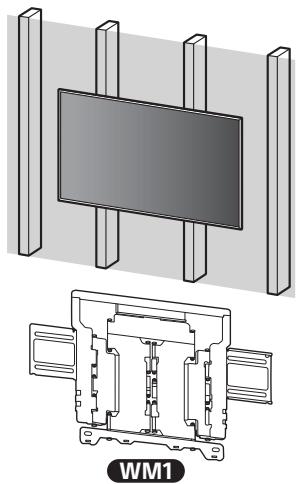

Parede de gesso com barrotes

Precauções

• Espessura máxima da parede de gesso: 16 mm.
• Certifique-se de que a dimensão dos barrotes de madeira interiores é igual ou superior a 51mm× 102mm em termos comuns ou 38mm× 89mm em termos nominais.
• Mantenha uma distância horizontal de 406 mm ou mais entre os fixadores.

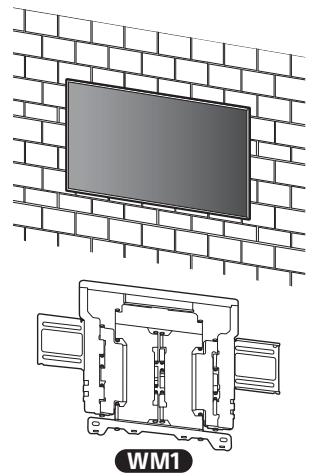

Betão armado ou blocos de betão

Precauções

• No caso de betão armado, monte o Suporte de parede diretamente na parede.
• Certifique-se de que a espessura da parede de betão armado é igual ou superior a 203 mm.
• Certifique-se de que a dimensão de cada bloco de betão é igual ou superior a 203 mm × 203 mm × 406 mm.

Verificação das peças

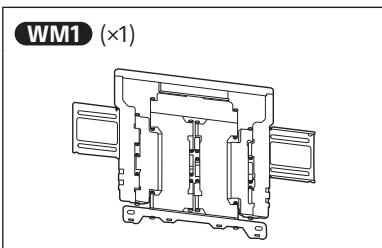

Fornecido com o SU-WL850

• Verifique se todas as peças estão incluídas.

Fornecida com o televisor

• Apenas para determinadas regiões/países/modelos.

Preparar a instalação

• Tenha o Guia de referência do Televisor e o Guia de configuração à mão antes da instalação.
• Confirme a posição de instalação do seu televisor.
• Utilize quatro parafusos com diâmetro de 8 mm e quatro anilhas adequadas (não fornecidas). Escolha parafusos adequados para o material da parede.
• Prepare as seguintes ferramentas:

*1	5,5 mm 10 mm
*2		1,5 N·m {15 kgf·cm}	*3
	*2 (x4)	*4 (x4) 8 mm × 60 mm	*4 (x4)

*1 Apenas no caso de parede de gesso com barrotes

2 Apenas no caso de parede de betão armado ou blocos de betão. 3 Dependendo dos modelos. *4 Tenha cuidado quando escolher os parafusos e as anilhas.

Instalação do Suporte de parede na parede de gesso com barrotes

Instalar o Suporte de parede na parede

1 Decida sobre a localização da instalação.

Certifique-se de que a parede tem espaço suficiente para o televisor e que consegue suportar o sêxtuplo do peso do televisor.

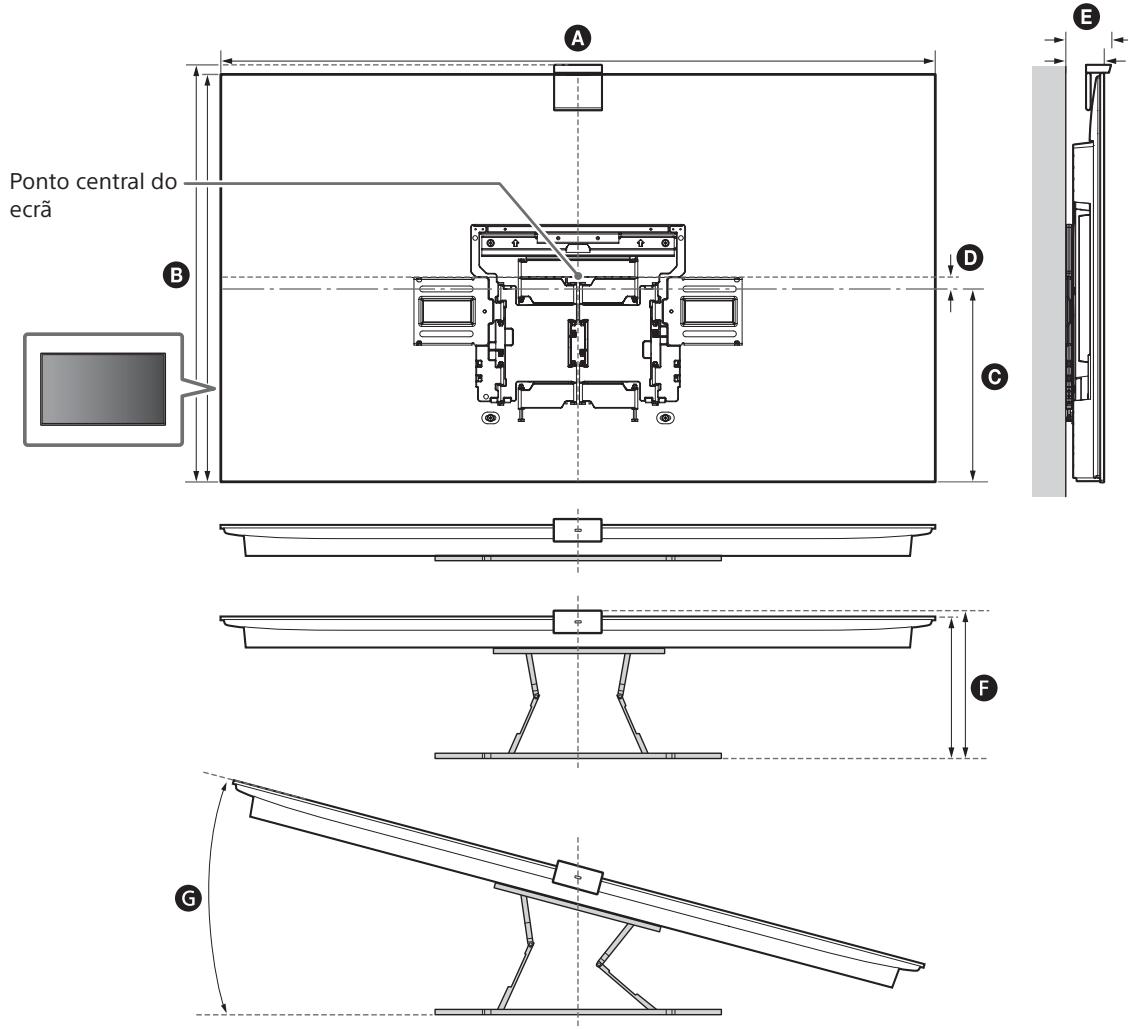

• Consulte a secção "Método para a instalação do Suporte de parede na parede" na página 19.
• Consulte o Guia de referência do televisor para saber qual é o peso do televisor.

Nota

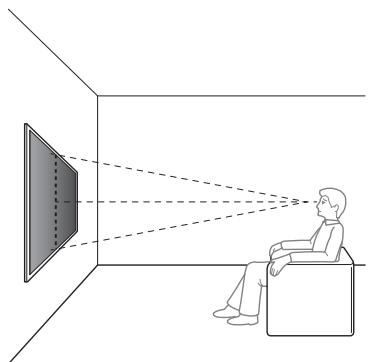

• Quando o televisor estiver instalado na parede, a parte superior do televisor ficará ligeiramente inclinada para a frente.
• Recomendamos que verifique a posição do Televisor no ambiente de visualização.

2

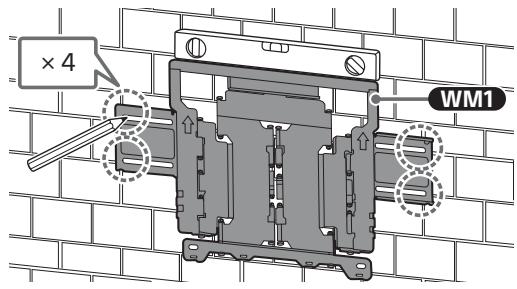

3 Alinhe a peça WM1 na parede e forme marcas sobre os barrotes.

Nota

• Utilize um nível para verificar se o WM1 está nivelado.

4 Perfure orifícios piloto nas marcas superiores.

Certifique-se de que a localização na parede a ser perfurada é forte ou suficientemente resistente para suportar um peso de pelo menos seis vezes o peso do Televisor.

Nota

• Os orifícios piloto devem ter 75 mm de profundidade e devem ser perfurados com uma broca de 5,5 mm de diâmetro.

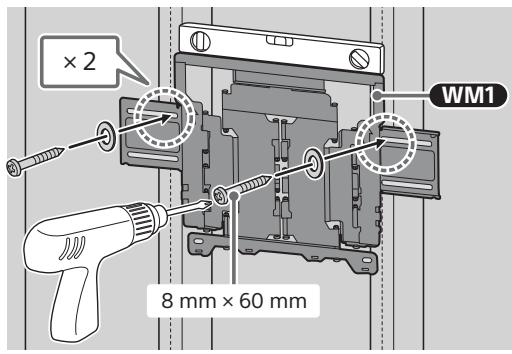

5 Instale a peça WM1 na parede com os parafusos adequados (não fornecidos) e as anilhas (não fornecidas).

Nota

• Utilize um nível para verificar se o WM1 está nivelado.

Precaução

• Não aperte excessivamente o parafuso de madeira de 8 mm x 60 mm. Um aperto incorreto pode reduzir a capacidade de sustentação do parafuso de madeira de 8 mm x 60 mm.

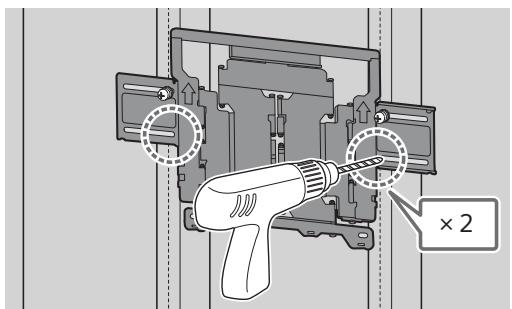

6 Perfure orifícios piloto nas marcas inferiores. (Consulte as instruções de perfuração no passo 4.)

7 Instale os parafusos adequados e as respetivas anilhas nos orifícios.

Nota

• Utilize um nível para verificar se o WM1 está nivelado.

8 Estenda totalmente os braços do suporte.

Preparar a instalação do televisor

Nota

• Certifique-se de que guarda os parafusos retirados e peças não utilizadas num lugar seguro e fora do alcance de crianças.

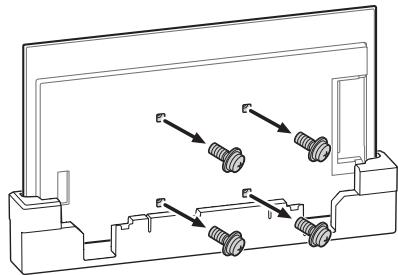

Instalar o Televisor na parede removendo-o da caixa*

• Apenas para determinadas regiões/países/modelos. 1 Remova os parafusos da parte de trás do televisor.

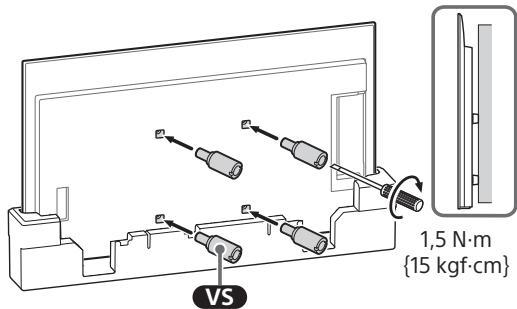

2 Instale os Acessórios de parede VS (fornecidos com o televisor) na parte de trás do televisor (para ficar paralelo à parede).

Nota

• Certifique-se de que aperta os Acessórios de parede VS quando os fixar ao televisor. Utilize apenas uma chave de fendas de ponta chata para instalar os Acessórios de parede VS. A utilização de outra ferramenta pode resultar num excesso de binário de aperto dos Acessórios de parede VS e danificar o televisor.

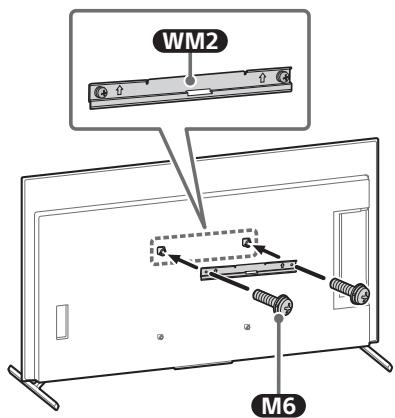

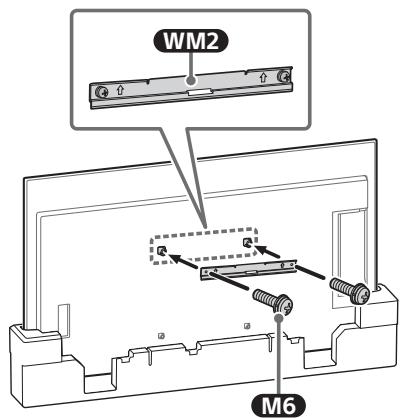

3 Instale a peça WM2 no Televisor com os parafusos M6.

Instalar o Televisor na parede removendo-o do Suporte de Mesa

1 Retire a tampa dos terminais.

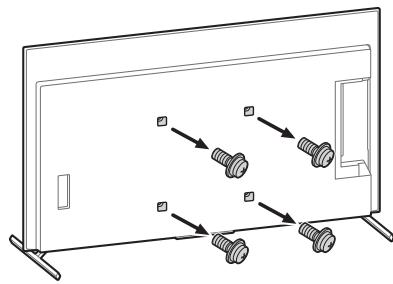

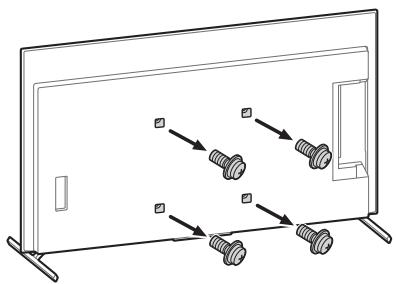

2 Remova os parafusos da parte de trás do televisor.

3 Instale os Acessórios de parede VS (fornecidos com o televisor) na parte de trás do televisor (para ficar paralelo à parede).

Nota

• Certifique-se de que aperta os Acessórios de parede VS quando os fixar ao televisor. Utilize apenas uma chave de fendas de ponta chata para instalar os Acessórios de parede VS. A utilização de outra ferramenta pode resultar num excesso de binário de aperto dos Acessórios de parede VS e danificar o televisor.

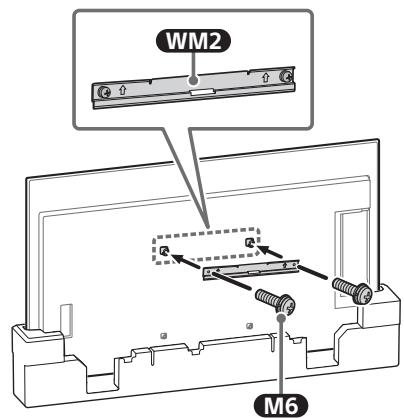

4 Instale a peça WM2 no Televisor com os parafusos M6.

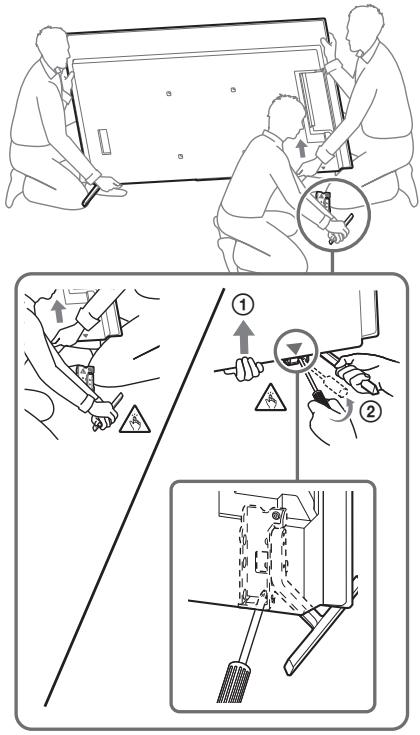

5 Separe o Suporte de Fixação para Mesas do televisor.

• Remova um lado do Suporte de Mesa de cada vez. Segure firmemente o Suporte de Mesa com ambas as mãos enquanto outras pessoas levantam o Televisor.

• São necessárias três ou mais pessoas para desencaixar o Suporte de Mesa.
• Tenha cuidado para não exercer força excessiva ao desencaixar o Suporte de Mesa do Televisor, pois isso pode causar a queda do televisor e resultar em ferimentos pessoais ou danos físicos ao televisor.
• Tenha cuidado ao manusear o Suporte de Mesa para evitar danos ao Televisor.
• Tenha cuidado ao levantar o Televisor, pois o Suporte de Mesa está desencaixado e, portanto, pode cair e provocar ferimentos pessoais.
• Tenha cuidado ao remover o Suporte de Mesa do Televisor para evitar que ele caia e danifique a superfície onde o televisor está.

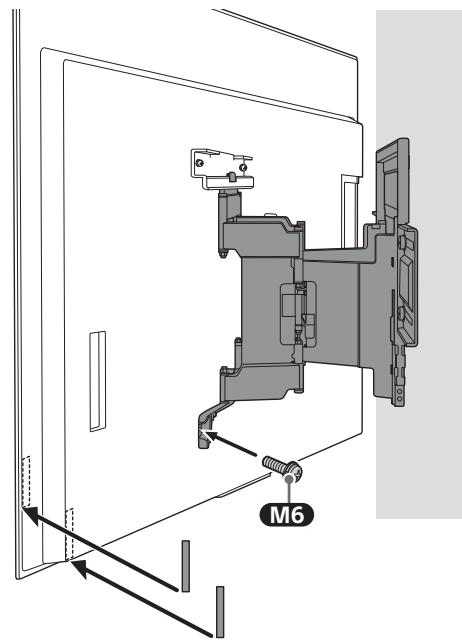

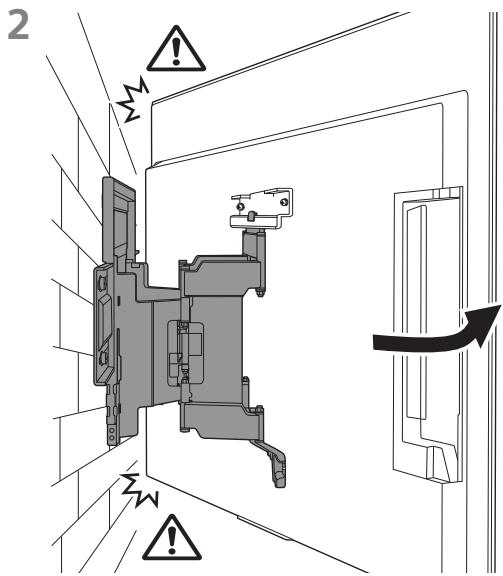

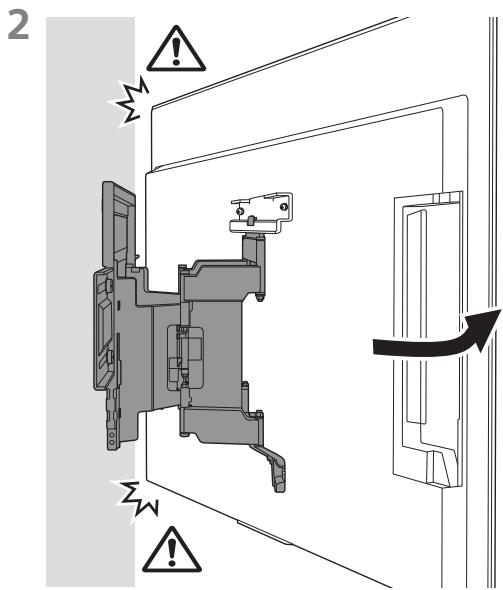

Instalação do televisor na parede

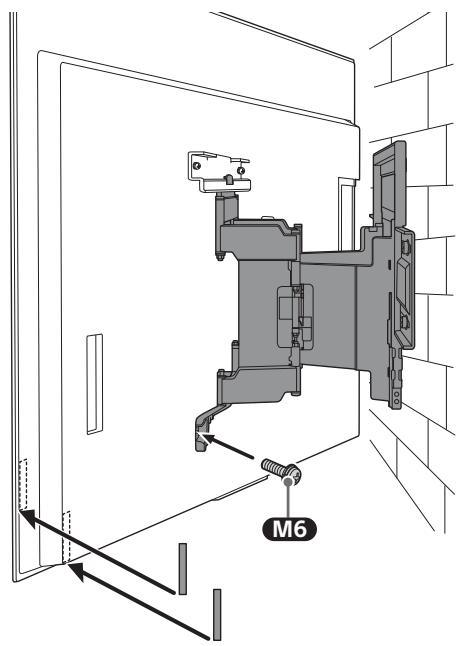

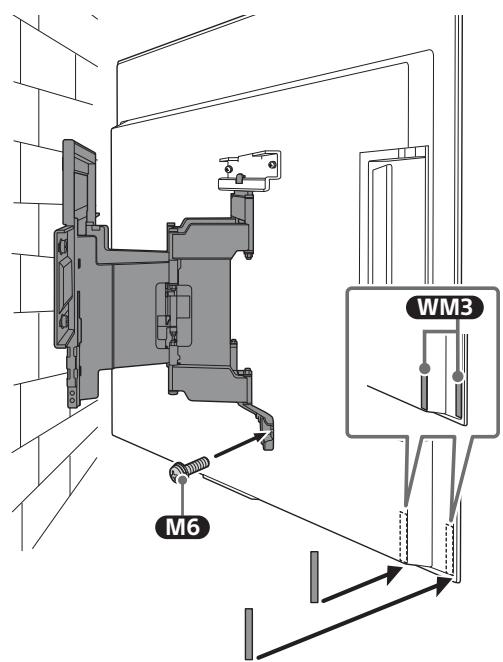

3 Aparafuse os lados esquerdo e direito do Suporte de parede utilizando M6 e fixe WM3.

• Não cole WM3 nas etiquetas.

Nota

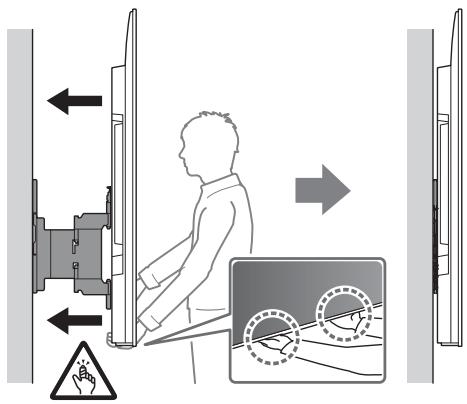

5 Ao deslocar o Televisor, segure-o firmemente pela base.

Nota

• Pode não ser possível mover o televisor para perto da parede dependendo do tipo e número de cabos utilizados. Isso não é um mau funcionamento.

AVISO

• São necessárias duas ou mais pessoas (três ou mais pessoas para o televisor de 189,3 cm (75 polegadas) ou maiores) para transportar um televisor de tamanho grande (exceto para o Egito).

São necessárias duas ou mais pessoas (três ou mais pessoas para o televisor de 75 polegadas (189,3 cm) e maiores) para transportar um televisor de tamanho grande (apenas para o Egito).

Confirmar a conclusão da instalação

Verifique os seguintes pontos.

• Os cabos de alimentação e ligação não estão tão bem dobrados nem trilhados.

AVISO

• A instalação incorreta do cabo de alimentação CA, etc., pode provocar um incêndio ou choque elétrico devido a um curto-circuito. Verifique se a instalação está terminada, por medida de segurança.

Outras informações

Quando remover o televisor, inverta o procedimento de instalação anterior.

AVISO

• São necessárias duas ou mais pessoas (três ou mais pessoas para o televisor de 189,3 cm (75 polegadas) e maiores) para transportar um televisor de tamanho grande (exceto para o Egito).

São necessárias duas ou mais pessoas (três ou mais pessoas para o televisor de 75 polegadas (189,3 cm) e maiores) para transportar um televisor de tamanho grande (apenas para o Egito).

B Instalar o Suporte de parede numa parede de betão armado ou blocos de betão

Instalar o Suporte de parede na parede

1 Decida sobre a localização da instalação.

Certifique-se de que a parede tem espaço suficiente para o televisor e que consegue suportar o sêxtuplo do peso do televisor.

• Consulte a secção "Medição para a instalação do Suporte de parede na parede" na página 19.
• Consulte o Guia de referência do televisor para saber qual é o peso do televisor.

Nota

• Quando o televisor estiver instalado na parede, a parte superior do televisor ficará ligeiramente inclinada para a frente.
• Recomendamos que verifique a posição do Televisor no ambiente de visualização.

2 Alinhe a peça WM1 na parede e faça quatro marcas.

Nota

• Utilize um nível para verificar se o WM1 está nivelado.

3 Perfure orifícios piloto nas marcas.

Certifique-se de que a localização na parede a ser perfurada é forte ou suficiente para suportar um peso de pelo menos seis vezes o peso do Televisor.

Nota

• Os orifícios piloto devem ter 75 mm de profundidade e devem ser perfurados com uma broca de 10 mm de diâmetro.

5 Instale a peça WM1 na parede com os parafusos adequados (não fornecidos) e as anilhas (não fornecidas).

Nota

• Utilize um nível para verificar se o WM1 está nivelado.

Precaução

• Não aperte excessivamente o parafuso de madeira de 8 mm x 60 mm. Um aperto incorreto pode reduzir a capacidade de sustentação do parafuso de madeira de 8 mm x 60 mm.

6 Estenda totalmente os braços do suporte.

Preparar a instalação do televisor

Nota

• Certifique-se de que guarda os parafusos e peças não utilizadas num lugar seguro e fora do alcance de crianças.

Instalar o Televisor na parede removendo-o da caixa*

1 Remova os parafusos da parte de trás do televisor.

2 Instale os Acessórios de parede VS (fornecidos com o televisor) na parte de trás do televisor (para ficar paralelo à parede).

Nota

• Certifique-se de que aperta os Acessórios de parede VS quando os fixar ao televisor. Utilize apenas uma chave de fendas de ponta chata para instalar os Acessórios de parede VS. A utilização de outras ferramentas pode resultar num excesso de binário de aperto dos Acessórios de parede VS e danificar o televisor.

3 Instale a peça WM2 no Televisor com os parafusos M6.

Instalar o Televisor na parede removendo-o do Suporte de Mesa

1 Retire a tampa dos terminais.

2 Remova os parafusos da parte de trás do televisor.

3 Instale os Acessórios de parede VS (fornecidos com o televisor) na parte de trás do televisor (para ficar paralelo à parede).

Nota

• Certifique-se de que aperta os Acessórios de parede VS quando os fixar ao televisor. Utilize apenas uma chave de fendas de ponta chata para instalar os Acessórios de parede VS. A utilização de outras ferramentas pode resultar em excesso de binário de aperto dos Acessórios de parede VS e danificar o televisor.

4 Instale a peça WM2 no Televisor com os parafusos M6.

5 Separe o Suporte de Fixação para Mesas do televisor.

• Remova um lado do Suporte de Mesa de cada vez. Firmemente segure no Suporte de Mesa com ambas as mãos quando outras pessoas levantarem o Televisor.

• Repita o passo anterior e remova o outro lado do Suporte de Mesa.

Nota

• Três ou mais pessoas são necessárias para desencaixar o Suporte de Mesa.
• Tenha cuidado para não exercer demasiada força ao desencaixar o Suporte de Mesa do Televisor, pois pode causar a queda do televisor e resultar em ferimentos pessoais ou danos físicos ao televisor.
• Tenha cuidado ao manusear o Suporte de Mesa para prevenir danos ao Televisor.
• Tenha cuidado ao levantar o Televisor, pois o Suporte de Mesa é desencaixado e, portanto, o Suporte de Mesa pode cair e provocar ferimentos pessoais.
• Tenha cuidado ao remover o Suporte de Mesa do Televisor para evitar que caia e danifique a superfície onde se encontra o televisor.

Instalação do televisor na parede

- Não cole WM3 nas etiquetas.

3 Aparafuse os lados esquerdo e direito do Suporte de parede utilizando M6 e fixe WM3.

Nota

5 Quando deslocar o Televisor, segure-o com firmeza na base.

Nota

• Pode não ser possível mover o televisor para perto da parede dependendo do tipo e número de cabos utilizados. Isso não é um mau funcionamento.

AVISO

• São necessárias duas ou mais pessoas (três ou mais pessoas para o televisor de 189,3 cm (75 polegadas) e maiores) para transportar um televisor de tamanho grande (exceto para o Egito).

São necessárias duas ou mais pessoas (três ou mais pessoas para o televisor de 75 polegadas (189,3 cm) e maiores) para transportar um televisor de tamanho grande (apenas para o Egito).

Confirmar a conclusão da instalação

Verifique os seguintes pontos.

• Os cabos de alimentação e ligação não estão tão bem dobrados nem trilhados.

AVISO

• A instalação incorreta do cabo de alimentação CA, etc., pode provocar um incêndio ou choque elétrico devido a um curto-circuito. Verifique se a instalação está terminada, por medida de segurança.

Outras informações

Quando remover o televisor, inverta o procedimento de instalação anterior.

AVISO

• São necessárias duas ou mais pessoas (três ou mais pessoas para o televisor de 189,3 cm (75 polegadas) e maiores) para transportar um televisor de tamanho grande (exceto para o Egito).

São necessárias duas ou mais pessoas (três ou mais pessoas para o televisor de 75 polegadas (189,3 cm) e maiores) para transportar um televisor de tamanho grande (apenas para o Egito).

Especificações

WM1

O design e as especificações estão sujeitos a alterações sem aviso prévio.

Referências

Medição para a instalação do Suporte de parede na parede

Com câmara (mm)

Nome do Modelo	A	B	C	D	E	F*	G* (°)
XR-77A8xEL	1722	1013	340	165	78	281	15
XR-65A8xEL	1448	851	342	82	77	281	18
XR-55A8xEL	1227	727	342	20	77	281	19

* (Aprox.)

Sem câmara (mm)

Nome do Modelo	A	B	C	D	E	F*	G* (°)
XR-77A8xL	1722	998	340	165	66	269	15
XR-65A8xL	1448	836	342	82	66	269	18
XR-55A8xL	1227	712	342	20	66	269	19

* (Aprox.)

Portanto, a área do triângulo AOB é igual à área do triângulo COD mais a área do triângulo BOC.

Portanto, a área do triângulo ADB é igual à área do triângulo COD mais a área do triângulo BDO.

4.5
