SU-WL850 - Montering SONY - Gratis brugsanvisning og manual

Produkttype	Vægmonteringsbeslag til TV
Mærke	Sony
Model	SU-WL850
Beslagets vægt	Ca. 3,0 kg (kun base)

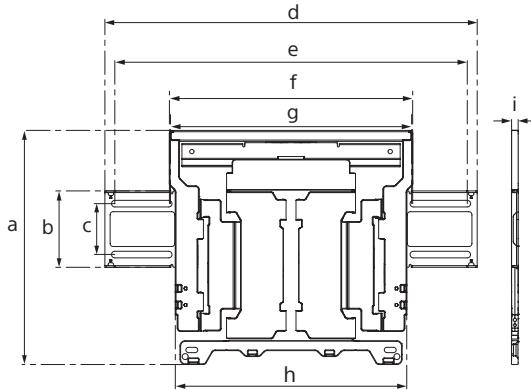

Dimensioner (beslag)	a: 354 mm, b: 116 mm, c: 77 mm, d: 563 mm, e: 533 mm, f: 370 mm, g: 368 mm, h: 350 mm, i: 11 mm
Materialer	Metal (sandsynligvis stål)
Farve	Sort (ikke specificeret, almindelig antagelse)
Kompatibilitet	Sony TV'er i serierne XR-77/65/55A8xL og A8xEL
Vægmontering	Til gipsvægge med stolper eller massiv beton/betonblok
Medfølgende skruer	Nej, 8 mm diameter skruer tilpasset væggen købes separat
Medfølgende dele	WM1 (x1), WM2 (x1), WM3 (x4), M6 (x4), WT1 (x6)
Hældningsvinkel (med kamera)	Ca. 15° til 19° afhængigt af model
Hældningsvinkel (uden kamera)	Ca. 15° til 19° afhængigt af model
Afstand til væg (med kamera)	Ca. 269 mm til 281 mm afhængigt af model
Afstand til væg (uden kamera)	Ca. 269 mm til 281 mm afhængigt af model
Installation	Skal udføres af en autoriseret professionel installatør
Sikkerhed	Væg skal kunne bære mindst 6 gange TV'ets vægt; overskrid ikke maksimal belastning
Vedligeholdelse	Rengør med en blød klud, undgå slibende midler; påfør ikke overdreven kraft
Reparerbarhed	Ingen udskiftelige dele medfølger; kontakt en autoriseret installatør for reparation
Garanti	Se Sonys generelle vilkår

Ofte stillede spørgsmål - SU-WL850 SONY

Hvilke TV'er er kompatible med Sony SU-WL850 vægbeslag?

Beslaget er designet til Sony TV'er i følgende serier: XR-77A8xL / 77A8xEL, XR-65A8xL / 65A8xEL, XR-55A8xL / 55A8xEL (x/xx repræsenterer modelspecifikke tegn).

Kan jeg selv installere dette beslag?

Nej, Sony anbefaler kraftigt at få en autoriseret professionel installatør til at gøre det. Forkert installation kan få TV'et til at falde ned og forårsage alvorlig personskade.

Hvad er den maksimale vægt, beslaget kan bære?

Væggen skal kunne bære en vægt på mindst seks gange TV'ets vægt. Se TV'ets referencevejledning for at få den nøjagtige vægt.

Giver beslaget mulighed for at hælde eller dreje TV'et?

Ja, beslaget giver mulighed for at hælde fremad. Hældningsvinklen varierer afhængigt af model (ca. 15° til 19°). Det er også muligt at dreje TV'et til siden, men med forsigtighed.

Hvilke værktøjer er nødvendige til installationen?

Du skal bruge en skruetrækker, en boremaskine, rawlplugs der passer til din væg og skruer med 8 mm diameter (medfølger ikke). Til gipsvægge anbefales et bor på 5,5 mm; til beton et bor på 10 mm.

Hvordan fastgøres beslaget på en betonvæg?

Bor styrehuller på 75 mm dybde med et 10 mm bor, fastgør derefter WM1-beslaget med passende skruer (medfølger ikke) og skiver. Brug et vaterpas for at sikre vandret.

Hvordan fastgøres beslaget på en gipsvæg?

Sørg for, at gipsvæggens tykkelse ikke overstiger 16 mm, og at stolperne er mindst 406 mm fra hinanden. Bor styrehuller på 75 mm med et 5,5 mm bor og fastgør beslaget med passende skruer.

Hvad gør jeg, hvis TV'et ikke kommer tæt på væggen efter installation?

Det kan skyldes typen og antallet af kabler tilsluttet bagsiden af TV'et. Det er ikke en funktionsfejl. Prøv at omorganisere kablerne for at reducere dem.

Hvordan fjerner jeg TV'et fra vægbeslaget?

Følg installationsproceduren i omvendt rækkefølge. Til store TV (75 tommer og derover) kræves to eller flere personer. Skru sikkerhedsskruerne af og løft forsigtigt TV'et.

Hvor kan jeg finde detaljerede installationsvejledninger?

Se installationsvejledningen, der følger med beslaget, som indeholder diagrammer og præcise trin. Du kan også downloade vejledningen fra Sonys hjemmeside.

BRUGSANVISNING SU-WL850 SONY

Monter TV'et på væggen

ADVARSEL

INSTALLATION SKAL UDFØRES AF KVALIFICEREDE PERSONER

Monter TV'et på væggen fra kassen*

• Kun for begrænset region/land/model.

Monter TV'et på væggen

1

2 Fastgør WM3 på etiketterne.

Monter TV'et på væggen fra kassen*

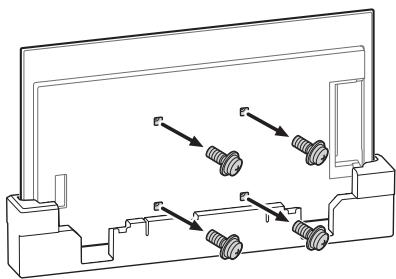

• Kun for begrænset region/land/model. 1 Fjern skruerne fra TV'ets bagside.

Monter TV'et på væggen

Oplysninger om montering med Sonys beslag til vægmontering (SU-WL850)

Understregede modeller*:

• "x"/"xx" i modelnavnene angiver tal og/eller tegn for den enkelte model.

XR-77A8xL / 77A8xEL / 65A8xL / 65A8xEL / 55A8xL / 55A8xEL

Til kunder

Af hensyn til produktet og den generelle sikkerhed anbefaler Sony på det kraftigste, at monteringen af TV'et udføres af en Sony-forhandler eller en autoriseret installatør. Forsøg ikke at montere det selv.

Vær opmærksom på sikkerheden under montering, vedligeholdelse og eftersyn af produktet.

Installation af dette produkt kræver visse forudsætninger, især for at afgøre, om væggen kan bære TV'ets vægt. Monteringen af dette produkt skal udføres af en Sony-forhandler eller autoriseret installatør under hensyntagen til sikkerheden. Sony er ikke ansvarlig for beskadigelse eller personskade, der opstår som følge af forkert håndtering eller forkert montering.

For sikker og korrekt installation, følg vejledningen til beslag til vægmontering, TV-installationsvejledningen og retningslinjerne i denne manual.

Beslag til vægmontering

Om sikkerhed

Vægmontering af TV'et

ADVARSEL

KRÆVER PROFESSIONEL MONTERING

Dette produkt må kun monteres af en professionel installatør, som er uddannet i at fastlægge styrken af væggen i forhold til TV'ets vægt. Hvis det ikke fastgøres korrekt under monteringen, kan TV'et falde ned og forårsage alvorlige kvæstelser. Sony påtager sig intet ansvar for skader eller kvæstelser forårsaget af forkert håndtering eller forkert montering, eller for montering af andet end det specificerede. Dine eventuelle lovsikrede rettigheder påvirkes ikke.

Til Sony-forhandlere

Installation af dette produkt kræver visse forudsætninger. Læs denne betjeningsvejledning grundigt for at udføre monteringen på sikker vis. Sony kan ikke holdes ansvarlig for personskader eller materielle skader forårsaget af ukorrekt håndtering eller montering. Giv denne vejledning til kunden efter monteringen.

Denne betjeningsvejledning beskriver korrekt håndtering af produktet og de vigtigste forholdsregler, som er nødvendige for at forhindre ulykker. Det er dit ansvar at læse, forstå og følge alle instruktioner i denne betjeningsvejledning. Undladelse af at gøre dette kan resultere i alvorlige kvæstelser eller tingsskade og kan ugyldiggøre garantien. Gem vejledningen til senere brug.

Sony's produkter er udformet med henblik på at opnå bedst mulig sikkerhed. Hvis produkterne anvendes forkert, kan det medføre alvorlig personskade som følge af brand, elektrisk stød, eller fordi produktet vælter eller falder ned. Undgå sådanne ulykker ved at overholde sikkerhedsforskrifterne.

FORSIGTIG

Dette beslag til vægmontering er udviklet til kun at bruges sammen med de specificerede TV'er. For TV'er skal du læse deres referencevejledning for at finde ud af, om du kan bruge beslaget til vægmontering.

Til kunder

ADVARSEL

Hvis følgende forholdsregler ikke overholdes, kan det medføre alvorlig personskade eller død som følge af brand, elektrisk stød, eller fordi produktet vælter eller falder ned.

Monteringen skal udføres af en autoriseret installatør. Børn må ikke være i nærheden under monteringen.

Hvis beslaget til vægmontering eller TV'et ikke monteres korrekt, kan der ske følgende ulykker. Lad en autoriseret installatør udføre monteringen.

TV'et kan falde ned og forårsage alvorlige skader, f.eks. blå mærker eller brud. Hvis den væg, hvor beslaget til vægmontering er monteret, er ustabil, skæv eller ikke står vinkelret på gulvet, kan enheden falde ned og forårsage personskade eller materiel skade. Væggen skal være i stand til at bære en vægt på mindst seks gange TV'ets vægt. (Flere oplysninger om TV'ets vægt findes i TV'ets referencevejledning.) Hvis monteringen af beslaget til vægmontering ikke er solid nok, kan enheden falde ned og forårsage personskade eller materiel skade.

Flytning eller afmontering af TV'et skal udføres af en autoriseret installatør.

Hvis TV'et flyttes eller afmonteres af ikke-autoriserede personer, kan det falde ned og forårsage personskade eller materiel skade. Der er behov for to eller flere personer (tre personer eller flere til et TV på 189,3 cm (75 tommer) eller derover) for at transportere et stort TV-apparat (undtagen Egypten). Der er behov for to eller flere personer (tre personer eller flere til et TV på 75 tommer (189,3 cm) eller derover) for at transportere et stort TV-apparat (kun Egypten).

Du må ikke fjerne skruer osv., når TV'et er monteret.

Hvis du gør dette, kan TV'et falde ned og forårsage personskade eller materiel skade.

Foretag ikke ændringer på beslaget til vægmontering.

Hvis du gør det, kan beslaget til vægmontering falde ned og forårsage personskade eller materiel skade.

Montér ikke andet udstyr end det specificerede produkt.

Dette beslag til vægmontering er udviklet til kun at bruges sammen med det specificerede produkt. Hvis du monterer andet udstyr end det specificerede, kan det falde ned eller gå i stykker og forårsage personskade eller materiel skade.

Monter ikke nogen anden belastning end TV'et på beslaget til vægmontering. Ryst ikke TV'et mod venstre/højre, op/ned.

Hvis du gør dette, kan TV'et falde ned og forårsage personskade eller materiel skade.

Du må ikke læne dig ind over TV'et eller hænge i det.

Du må ikke læne dig ind over TV'et eller hænge i det, da det kan falde ned og forårsage alvorlig personskade.

FORSIGTIG

Hvis følgende forholdsregler ikke overholdes, kan der opstå materiel skade eller personskade.

Vær omhyggelig med ikke at få fingre i klemme, når du håndterer beslaget til vægmontering eller drejer TV'et. Vær forsigtig, når TV'et drejes, så det ikke kommer til at ramme andre. - Sørg for at opbevare de ikke-anvendte dele et sikkert sted til fremtidig brug. Hold dem på afstand af børn.

Håndter produktet forsigtigt under rengøring og vedligeholdelse.

Placer ikke dette produkt i nærheden af medicinsk udstyr.

Dette produkt (inklusive tilbehør) indeholder magnet(er), som muligvis kan interferere med pacemakere, programmerbare shuntventiler til hydrocephalusbehandling eller andet medicinsk udstyr. Placer ikke dette produkt i nærheden af personer, som anvender sådant medicinsk udstyr. Konsulter din læge, inden du anvender dette produkt, hvis du anvender nogen former for sådant medicinsk udstyr.

Hold det uden for rækkevidde af børn eller individer under tilsyn.

Dette produkt (inklusive tilbehør) indeholder magnet(er). Slugning af magnet(er) kan forårsage alvorlig skade som for eksempel kvælningsfare eller tarmskader. Hvis magneter (eller en magnet) sluges, skal der straks opsøges læge.

Sikkerhedsforanstaltninger

Hvis brugeren TV'et monteret på beslaget til vægmontering gennem længere tid, kan væggen bag ved eller oven over TV'et blive misfarvet, eller tapetet kan løsne sig, afhængigt af det materiale, væggen er lavet af. Hvis beslaget til vægmontering fjernes efter montering på væggen, bliver skruehullerne blivende. - Du må ikke bruge beslaget til vægmontering på et sted, hvor det udsættes for mekaniske vibrationer.

Montering af beslaget til vægmontering

Til Sony-forhandlere

ADVARSEL

Følgende anvisninger er kun til Sony-forhandlere. Sørg for at læse ovennævnte sikkerhedsforskrifter grundigt, og vær særlig opmærksom på sikkerheden under montering, vedligeholdelse, kontrol og reparation af dette produkt.

Monter ikke beslaget til vægmontering på flader, hvor TV'ets hjørner eller sider stikker frem.

Monter ikke beslaget til vægmontering på flader, f.eks. en søjle, hvor TV'ets hjørner eller sider stikker frem. Hvis en person eller genstand støder imod TV'ets fremspringende hjørne eller side, kan det medføre personskade eller materiel skade.

Du må ikke montere TV'et over eller under et klimaanlæg.

Hvis TV'et gennem længere tid udsættes for vanddryp eller luft fra et klimaanlæg, kan det medføre brand, elektrisk stød eller beskadigelse af TV'et.

Sørg for at montere beslaget til vægmontering sikkert på væggen ved at følge instruktionerne i denne betjeningsvejledning.

Hvis nogle af skruerne er løse eller falder ud, kan beslaget til vægmontering falde ned og forårsage personskade eller materiel skade. Sørg for at bruge skruer, der er egnet til væggens materiale, og monter enheden sikkert ved brug af fire skruer med en diameter på 8 mm (eller tilsvarende).

Sørg for at bruge medfølgende skruer og tilhørende dele korrekt, og følg anvisningerne i denne betjeningsvejledning. Hvis du bruger andre dele, kan TV'et falde ned og forårsage personskade, eller TV'et kan blive beskadiget.

Sørg for at samle beslaget korrekt ved at følge den procedure, der er forklaret i denne betjeningsvejledning.

Hvis nogle af skruerne er løse eller falder ud, kan TV'et falde ned og forårsage personskade, eller TV'et kan blive beskadiget.

Sørg for at stramme skruerne tilstrækkeligt på den angivne position.

Hvis du ikke strammer dem tilstrækkeligt, kan TV'et falde ned og forårsage personskade, eller TV'et kan blive beskadiget.

Sørg for, at TV'et/DD udsættes for stødpåvirkninger under monteringen.

Hvis TV'et udsættes for stødpåvirkninger, kan det falde ned og gå i stykker. Dette kan forårsage personskade.

Sørg for at montere TV'et på en væg, der er plan og vinkelret på gulvet.

Hvis du ikke gør dette, kan TV'et falde ned og forårsage personskade.

Sørg for at sikre kablerne forsvarligt efter korrekt montering af TV'et.

Hvis mennesker eller genstande bliver viklet ind i kablerne, kan det forårsage personskade eller beskadigelse af TV'et.

Du må ikke lade strømkablet eller tilslutningskablet blive klemt.

Hvis strømkablet eller tilslutningskablet er klemt mellem enheden og væggen eller bøjes eller snos, kan ledningsstrenge blive blotlagt og forårsage kortslutninger eller strømafbrydelse. Dette kan medføre brande eller elektrisk stød.

De skruer, der skal bruges til at fastgøre beslaget til vægmontering, medfølger ikke.

Brug skruer, der egner sig til det materiale, væggen er lavet af, når beslaget til vægmontering monteres.

Før du går i gang

• Illustrationer af TV'et, der vises i denne brugervejledning, er eksempler, som anvendes til at give tydelige forklaringer på funktionerne. Af denne grund kan illustrationerne synes forskellige fra dit faktiske TV.

Hvad er din væg lavet af?

Undersøg først typen af væggen, hvor TV'et skal monteres.

Gipsvæg med stivere

Sikkerhedsforanstaltninger

• Maksimal tykkelse af gipsvæg: 16 mm.
• Kontroller, at de indvendige stivere måler mindst 51 mm × 102 mm i almindeligt tømmer eller 38 mm × 89 mm nominelt.
• Hold mindst 406 mm vandret afstand mellem fastgørelseselementerne.

Massiv beton eller betonelementer

Sikkerhedsforanstaltninger

• Monter beslaget til vægmontering direkte på den massive betonvæg.
• Kontroller, at tykkelsen af den massive betonvæg er mindst 203 mm.
• Kontroller, at størrelsen på hvert betonelement er mindst 203 mm × 203 mm × 406 mm.

Kontrol af dele

Følger med SU-WL850

• Kontroller, at alle dele forefindes.

WM1 (×1)	WM2 (×1)	WM3 (×4)
M6 (×4)	WT1 (×6)

Følger med TV'et

• Sørg for at have TV-referencevejledningen og installationsvejledningen klar inden installation. Find TV'ets midtpunkt.
• Klargør fire skruer med 8 mm diameter og fire almindelige skiver (medfølger/DD). Vælg skruer, der passer til væggens materiale.
• Klargør følgende værktøjer:

*1	5,5 mm 10 mm
*2		1,5 N·m {15 kgf·cm}	*3
	*2 (x4)	*4 (x4) 8 mm × 60 mm	*4 (x4)

*1 Kun for gipsvæg med stivere

2 Kun for massiv beton eller betonelementer. 3 Afhængig af modeller. *4 Vær omhyggelig med valget af skruer og skiver.

A Montering af beslag til vægmontering på gipsvæg med stivere

Montering af beslaget til vægmontering på væggen

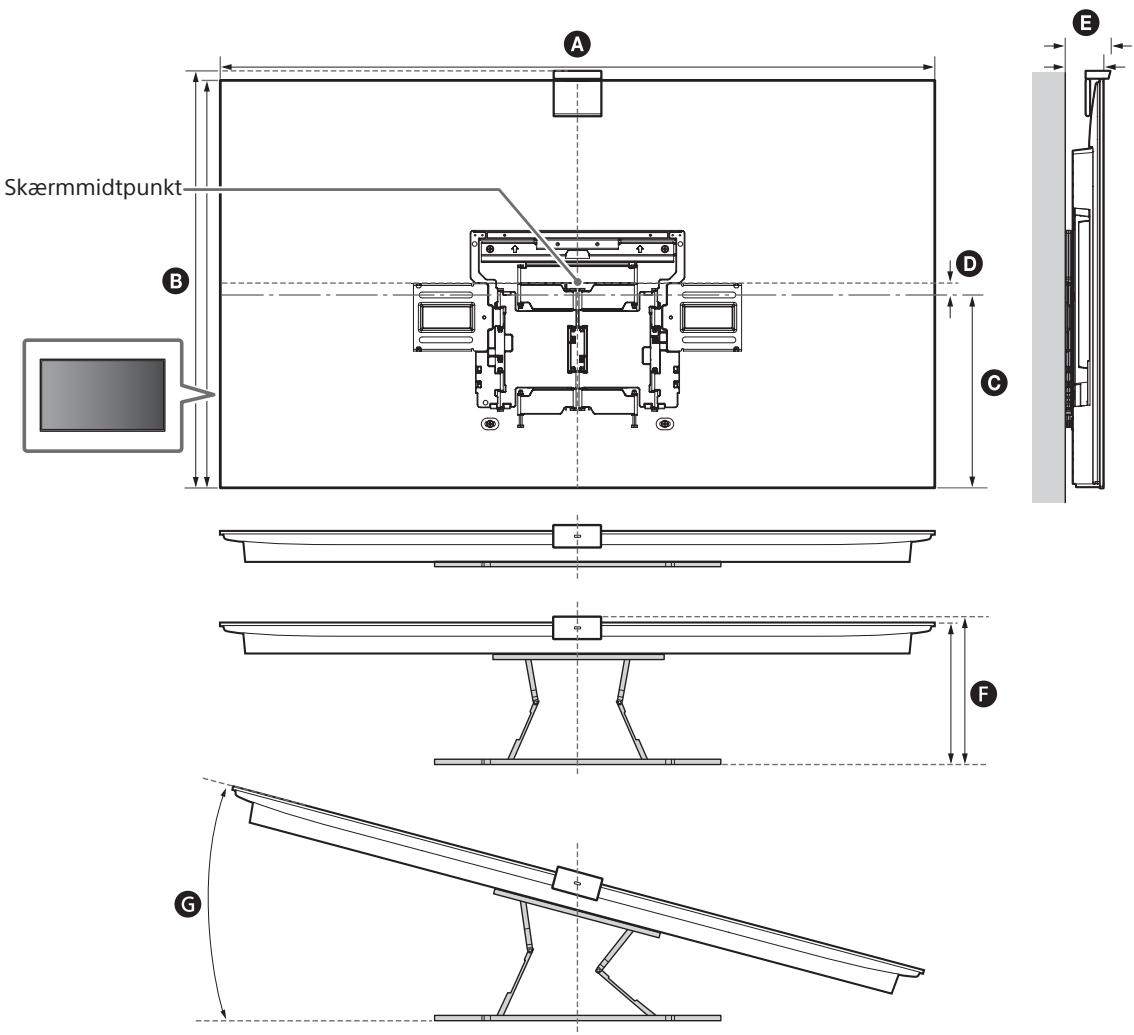

Sørg for, at der er nok plads til TV'et på væggen, og at væggen kan bære en vægt på mindst seks gange TV'ets vægt.

Se "Måling til montering af beslag til vægmontering på væggen" på side 18. - Flere oplysninger om TV'ets vægt findes i TV'ets referencevejledning.

Bemærk

Hvis TV'et monteres på en væg, vipper TV'ets øverste del lidt fremad. Vi anbefaler, at du kontrollerer placeringen af TV'et i de omgivelser, det skal anvendes i.

2

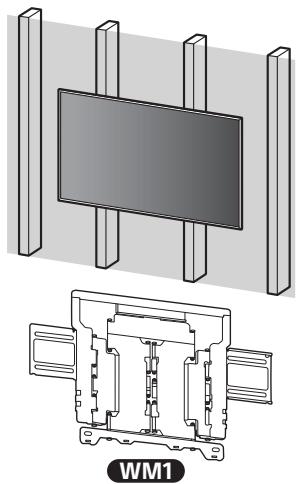

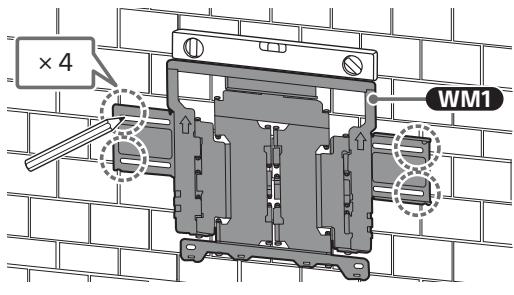

3 Anbring WM1 mod væggen, juster det, og lav fire mærker ud for stiverne.

Bemærk

• Brug et vaterpas til at kontrollere, om WM1 er i vater.

4 Udfør forboring ved de øverste mærker.

Sørg for, at stedet på væggen til boring af huller er stærkt nok til at bære en vægt, der er mindst seks gange så stor som TV'ets.

Bemærk

• Forboringen skal udføres i en dybde af 75 mm med et 5,5 mm bor.

5 Monter WM1 på væggen med egnede skruer (medfølger ikke) og skiver (medfølger ikke).

Bemærk - Brug et vaterpas til at kontrollere, om WM1 er i vater.

Forholdsregler

• Overspænding kan reducere træskruens 8 mm × 60 mm holdestyrke.

6 Udfør forboring ved de nederste mærker. (Se trin 4 for vejledning om boring.)

7 Sæt egnede skruer med skiver i hullerne.

Bemærk - Brug et vaterpas til at kontrollere, om WM1 er i vater.

8 Træk armen på beslaget helt ud.

- Sørg for at opbevare de fjernede skruer og dele, der ikke anvendes, på et sikkert sted - utilgængeligt for børn.

Gør klar til montering af TV'et

Bemærk

* Kun for begrænsede regioner/lande/modeller.

Vægmontering af TV'et fra kassen*

2 Forbind tilslutningen til vægmontering VS (følger med TV'et) til bagsiden af TV'et (for at gøre det parallelt med muren).

Bemærk

Sørg for at fæste tilslutningen til vægmontering VS ved tilslutning til TV'et. Brug kun en flad skruetrækker til at installere tilslutningen til vægmontering VS. Brug af andet værktøj kan medføre for hård spænding af tilslutningen til vægmontering VS og skade TV'et.

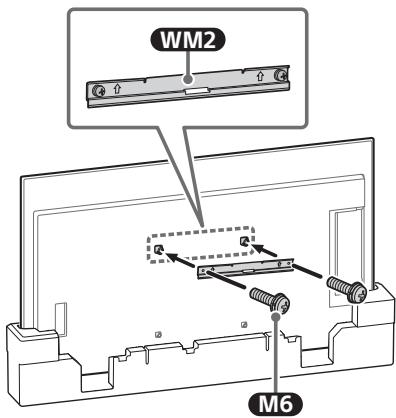

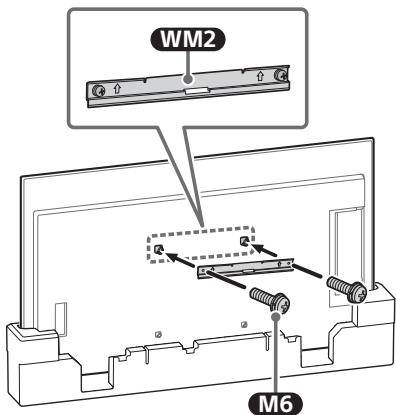

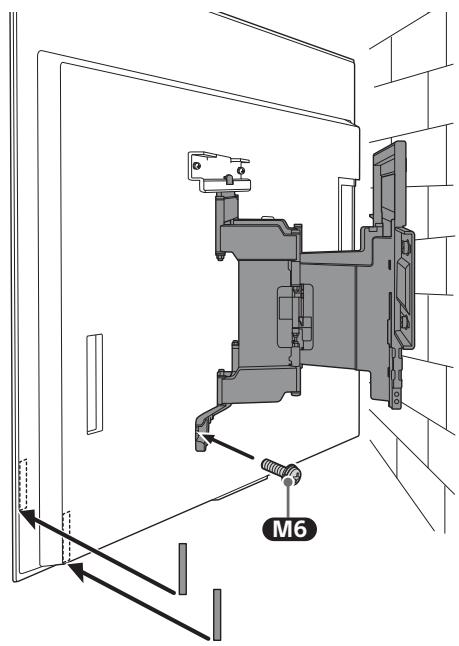

3 Sæt WM2 på TV'et ved hjælp af M6.

Vægmontering af TV'et fra TV-fod

3 Forbind tilslutningen til vægmontering VS (følger med TV'et) til bagsiden af TV'et (for at gøre det parallelt med muren).

Bemærk

Sørg for at fæste tilslutningen til vægmontering VS ved tilslutning til TV'et. Brug kun en flad skruetrækker til at installere tilslutningen til vægmontering VS. Brug af andet værktøj kan medføre for hård spænding af tilslutningen til vægmontering VS og skade TV'et.

4 Sæt WM2 på TV'et ved hjælp af M6.

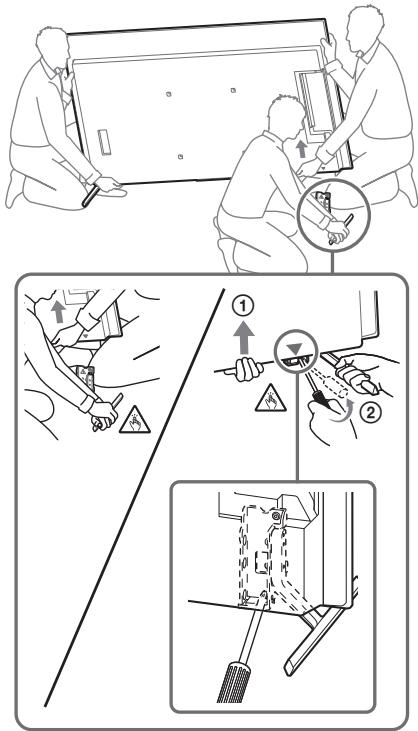

5 Afmonter TV'ets TV-fod.

• Fjern én side af TV-foden ad gangen. Hold godt fast på TV-foden med begge hænder, mens de andre personer løfter TV'et op.

• Gentag foregående trin og fjern den anden side af TV-foden.

Bemærk

• Der kræves tre eller flere personer til at afmontere TV-foden. Vær forsigtig og brug ikke unødig kraft ved afmontering af TV-foden fra TV'et, da det kan forårsage at TV'et falder, hvilket kan resultere i tilskadekomst af personer eller fysisk skade på TV'et. Vær forsigtig ved håndtering af TV-foden for at undgå at beskadige TV'et. Vær forsigtig, når du løfter TV'et, når TV-foden er afmonteret, da TV-foden kan vælte og forårsage personskade. Vær forsigtig, når du fjerner TV-foden fra TV'et for at forhindre, at det vælter og beskadiger overfladen, som TV'et er placeret på.

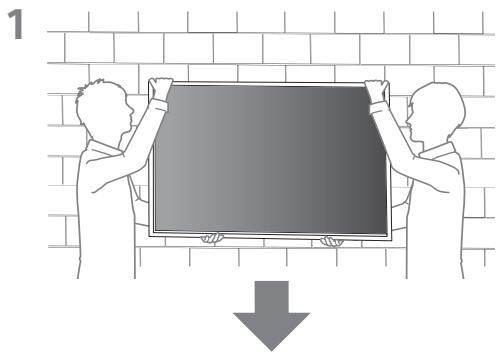

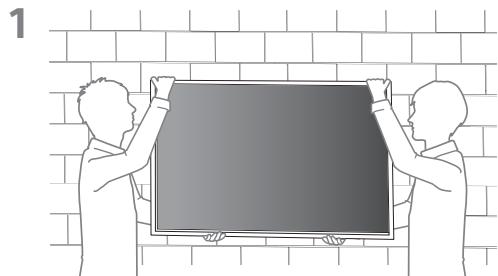

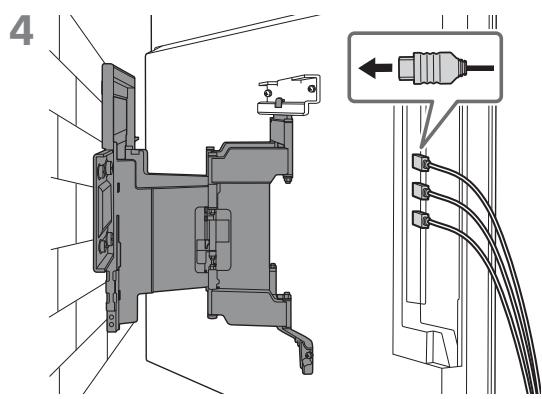

Vægmontering af TV'et

3 Skru på venstre og højre side af beslaget til vægmontering ved brug af M6 og fastgør WM3.

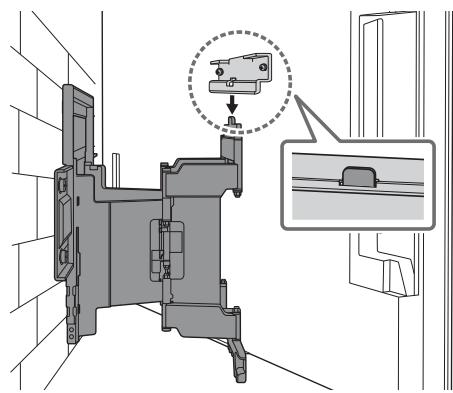

Sæt WM3 på mærkaterne.

Bemærk

4

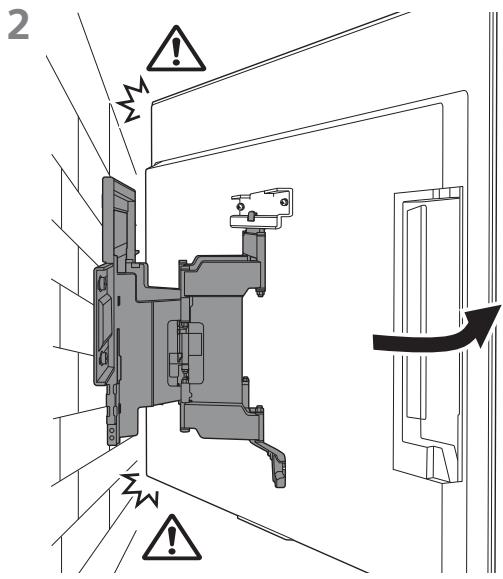

5 Ved flytning af TV'et skal det holdes godt fast på undersiden.

Bemærk

• TV'et flyttes muligvis ikke tæt på væggen alt efter type og antal tilsluttede kabler. Dette er ikke en funktionsfejl.

6

ADVARSEL

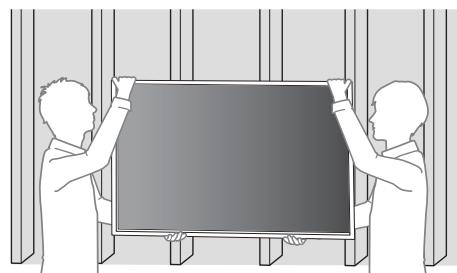

• Der er behov for to eller flere personer (tre personer eller flere til et TV på 189,3 cm (75 tommer) eller derover) for at transportere et stort TV-apparat (undtagen Egypten).

Der er behov for to eller flere personer (tre personer eller flere til et TV på 75 tommer (189,3 cm) eller derover) for at transportere et stort TV-apparat (kun Egypten).

Kontroller monteringen

Kontroller følgende punkter.

• Ledningen og kablet må ikke snoet eller klemt.

ADVARSEL

• Forkert placering af strømkablet osv. kan medføre brand eller give elektrisk stød, hvis der opstår en kortslutning. Kontroller, at monteringen er sikker.

Flere oplysninger

Hvis TV'et skal afmonteres, udføres monteringsproceduren i omvendt rækkefølge.

ADVARSEL

• Der er behov for to eller flere personer (tre personer eller flere til et TV på 189,3 cm (75 tommer) eller derover) for at transportere et stort TV-apparat (undtagen Egypten).

Der er behov for to eller flere personer (tre personer eller flere til et TV på 75 tommer (189,3 cm) eller derover) for at transportere et stort TV-apparat (kun Egypten).

B Montering af beslaget til vægmontering på massiv beton eller betonelementer

Montering af beslaget til vægmontering på væggen

Sørg for, at der er nok plads til TV'et på væggen, og at væggen kan bære en vægt på mindst seks gange TV'ets vægt.

Se "Måling til montering af beslag til vægmontering på væggen" på side 18. - Flere oplysninger om TV'ets vægt findes i TV'ets referencevejledning.

Bemærk

Hvis TV'et monteres på en væg, vipper TV'ets øverste del lidt fremad. Vi anbefaler, at du kontrollerer placeringen af TV'et i de omgivelser, det skal anvendes i.

2 Anbring WM1 mod væggen, og lav fire mærker.

Bemærk

• Brug et vaterpas til at kontrollere, om WM1 er i vater.

3 Forbor huller på mærkerne.

Sørg for, at stedet på væggen til boring af huller er stærkt nok til at bære en vægt, der er mindst seks gange så stor som TV'ets.

Bemærk

• Forboringen skal udføres i en dybde af 75 mm med et 10 mm bor.

5 Monter WM1 på væggen med egnede skruer (medfølger ikke) og skiver (medfølger ikke).

Bemærk

• Brug et vaterpas til at kontrollere, om WM1 er i vater.

Forholdsregler

• Overspænd ikke træskruen 8 mm × 60 mm. Forkert tilspænding kan reducere træskruens 8 mm × 60 mm holdestyrke.

6 Træk armen på beslaget helt ud.

Gør klar til montering af TV'et

Bemærk

• Sørg for at opbevare de fjernede skruer og dele, der ikke anvendes, på et sikkert sted - utilgængeligt for børn.

Vægmontering af TV'et fra kassen*

2 Forbind tilslutningen til vægmontering VS (følger med TV'et) til bagsiden af TV'et (for at gøre det parallelt med muren).

Bemærk

Sørg for at fastgøre tilslutningen til vægmontering VS ved tilslutning til TV'et. Brug kun en flad skruetrækker til at installere tilslutningen til vægmontering VS. Brug af andet værktøj kan medføre for hård stramning af tilslutningen til vægmontering VS og skade TV'et.

3 Sæt WM2 på TV'et ved hjælp af M6.

Vægmontering af TV'et fra TV-fod

3 Forbind tilslutningen til vægmontering VS (følger med TV'et) til bagsiden af TV'et (for at gøre det parallelt med muren).

Bemærk

Sørg for at fastgøre tilslutningen til vægmontering VS ved tilslutning til TV'et. Brug kun en flad skruetrækker til at installere tilslutningen til vægmontering VS. Brug af andet værktøj kan medføre for hård stramning af tilslutningen til vægmontering VS og skade TV'et.

4 Sæt WM2 på TV'et ved hjælp af M6.

5 Afmonter TV'ets TV-fod.

• Fjern en side af TV-foden ad gangen. Hold godt fast på TV-foden med begge hænder, mens de andre personer løfter TV'et op.

• Gentag foregående trin og fjern den anden side af TV-foden.

Bemærk

• Der kræves tre eller flere personer til at afmontere TV-foden. Vær forsigtig og brug ikke unødig kraft ved afmontering af TV-foden fra TV'et, da det kan forårsage, at TV'et falder, hvilket kan resultere i tilskadekomst af personer eller fysisk skade på TV'et. Vær forsigtig ved håndtering af TV-foden for at undgå at beskadige TV'et. Vær forsigtig, når du løfter TV'et, når TV-foden er afmonteret, da TV-foden kan vælte og forårsage personskade. Vær forsigtig, når du fjerner TV-foden fra TV'et for at forhindre, at det vælter og beskadiger overfladen, som TV'et er placeret på.

Vægmontering af TV'et

- Sæt ikke WM3 på mærkaterne.

3 Skru på venstre og højre side af beslaget til vægmontering ved brug af M6 og fastgør WM3.

Bemærk

5 Ved flytning af TV'et skal det holdes godt fast på undersiden.

Bemærk

• TV'et flyttes muligvis ikke tæt på væggen alt efter type og antal tilsluttede kabler. Dette er ikke en funktionsfejl.

ADVARSEL

Der er behov for to eller flere personer (tre personer eller flere til et TV på 189,3 cm (75 tommer) eller derover) for at transportere et stort TV-apparat (undtagen Egypten).

Der er behov for to eller flere personer (tre personer eller flere til et TV på 75 tommer (189,3 cm) eller derover) for at transportere et stort TV-apparat (kun Egypten).

Kontroller monteringen

Kontroller følgende punkter.

• Ledningen og kablet må ikke snoet eller klemt.

ADVARSEL

• Forkert placering af strømkablet osv. kan medføre brand eller give elektrisk stød, hvis der opstår en kortslutning. Kontroller, at monteringen er sikker.

Flere oplysninger

Hvis TV'et skal afmonteres, udføres monteringsproceduren i omvendt rækkefølge.

ADVARSEL

Der er behov for to eller flere personer (tre personer eller flere til et TV på 189,3 cm (75 tommer) eller derover) for at transportere et stort TV-apparat (undtagen Egypten).

Der er behov for to eller flere personer (tre personer eller flere til et TV på 75 tommer (189,3 cm) eller derover) for at transportere et stort TV-apparat (kun Egypten).

Specifikationer

WM1

Mål: (ca.) [mm]

Vægt (kun base): (ca.) [kg]

3,0

Design og specifikationer kan ændres uden varsel.

Reference

Måling til montering af beslag til vægmontering på væggen

Tallene i oversigten kan variere en smule afhængigt af monteringen.

Med kamera (mm)

Modelnavn	A	B	C	D	E	F*	G* (°)
XR-77A8xEL	1722	1013	340	165	78	281	15
XR-65A8xEL	1448	851	342	82	77	281	18
XR-55A8xEL	1227	727	342	20	77	281	19

* (Ca.)

Uden kamera (mm)

Modelnavn	A	B	C	D	E	F*	G* (°)
XR-77A8xL	1722	998	340	165	66	269	15
XR-65A8xL	1448	836	342	82	66	269	18
XR-55A8xL	1227	712	342	20	66	269	19

* (Ca.)

Hvis du gør dette, kan TV'et falde ned og forårsage personskade eller skade på TV'et.

Undgå at strømledningen eller forbindelsesledningen kommer i klem.

Hvis strømledningen eller forbindelsesledningen bliver klemt mellem enheden og væggen, eller bliver bøjet eller vredet med magt, kan de indre ledere blive blotlagt og forårsage en kortslutning eller en elektrisk fejl. Dette kan forårsage brand eller elektrisk stød.

5 Monter WM1 på væggen med egnede skruer (medfølger ikke) og skiver (medfølger ikke).

Bemærk

Kontrollér følgende punkter.

• Ledningen og kablet er/DD klemt.

ADVARSEL

Kontrollér følgende punkter.

• Ledningen og kablet er/DD klemt.

ADVARSEL
