Sony 挂壁式支架（SU-WL850）安装信息

支持型号\*:

在实际型号名称中，“x”/“xx”代表每种型号的特定数字和/或字符。

XR-77A8xL / 77A8xEL / 65A8xL / 65A8xEL / 55A8xL / 55A8xEL

致用户

出于产品保护和安全原因，Sony强烈建议由Sony经销商或授权承包商进行安装。请勿尝试自行安装。

致 Sony 经销商及授权承包商

在进行产品安装、定期维修及检验时，确保注意安全问题。

安装本产品需要足够的专业技术，特别是用来知晓如何确定承受电视机重量的墙壁强度。确保委托Sony经销商或授权商将本产品安装至墙上，并在安装过程中注意安全。Sony对于误操作、不当安装所造成的损坏或受伤概不负责。

为了确保安全和正确安装，请遵循挂壁式支架使用说明书、电视机设定指南以及本手册中的说明。

挂壁式支架

安全须知

感谢您购买本产品。

致用户

将电视机安装至墙壁上

警告

需要专业安装

本产品应仅由专业安装人员安装，该安装人员必须经过培训，能确定承受电视机重量的墙壁强度。安装期间若未正确固定，电视机可能会掉落并造成严重受伤。Sony对于误操作、不当安装或安装任何其他非指定产品所造成的损坏或受伤概不负责。您的法定权利（若有）不受影响。

Sony 经销商须知

安装本产品需要足够的专业技术。请务必仔细阅读本使用说明书，以确保安装工作的安全性。Sony对于误操作、不当安装所造成的损坏或受伤概不负责。安装完毕后，请将本手册交给用户。

本使用说明书介绍了本产品的正确操作方法以及需要注意的重要预先注意事项，以免发生事故。用户有责任阅读、完全理解并按照本使用说明书中的指示操作。否则可能导致严重人身伤害或财产损失，并可能使保修失效。请妥善保管本手册，以供日后参考。

Sony产品在设计时考虑到了安全的重要性。然而，若产品使用不当，则可能会导致火灾、触电、产品倾倒或掉落风险，进而造成严重伤害。请务必遵守安全预先注意事项，避免此类事故的发生。

注意事项

指定产品

本挂壁式支架专为指定的电视机产品而设计。请参阅电视机的参考指南，确定本挂壁式支架是否可用于该电视机。

致用户

警告

若不遵守下列预先注意事项，则可能会导致火灾、触电和产品掉落风险，进而造成严重伤害，甚至死亡。

确保委托授权承包商进行产品安装并在安装过程中避免儿童靠近。

若挂壁式支架或电视机安装不当，则可能发生以下事故。确保由授权承包商进行产品安装。

• 电视机可能会掉落，造成严重伤害，如擦伤或骨折。
• 若安装挂壁式支架的墙壁不稳定、不平坦或不垂直于地面，电视机则可能会跌落，造成伤害或财物损失。确保安装位置的墙壁能够支撑的重量至少是电视机重量的六倍。

（请参阅您电视机的参考指南，了解其重量。）

• 若挂壁式支架在墙壁上安装得不够牢固，电视机则可能跌落，造成伤害或财物损失。

请务必委托授权承包商搬运或拆卸本电视机。

若由非授权承包商人员搬运或拆卸本电视机，电视机则可能跌落，造成伤害或财物损失。搬运大型电视机需要两人或以上（搬运 189.3cm （75英寸）及更大的电视机则需要三人或以上）（埃及除外）。

搬运大型电视机需要两人或以上

（搬运75英寸（ 189.3cm ）及更大的电视机则需要三人或以上）（仅限埃及）。

请勿拆下螺丝。

否则，电视机可能跌落，造成伤害或财物损失。

请勿对挂壁式支架的部件进行改装。

否则，挂壁式支架可能跌落，造成伤害或财物损失。

请勿安装指定产品以外的任何设备。

本挂壁式支架专为指定产品而设计。若安装指定产品以外的任何设备，则可能发生跌落或破碎，进而造成伤害或财物损失。

请勿在挂壁式支架上施加本电视机以外的任何负载。 请勿左/右、上/下摇晃电视机。

否则，电视机可能跌落，造成伤害或财物损失。

请勿倚靠或悬挂在电视机上。

请勿倚靠或悬挂在电视机上，因为它可能掉落在自己身上并造成严重伤害。

注意事项

若不遵守下列预先注意事项，则可能会造成伤害或财物损失。

• 处理挂壁式支架或旋转电视机时，请小心不要夹到手指。
• 旋转电视机时，请小心操作，注意不要撞到电视机旁边的人。
• 请务必将不使用的部件存放在安全的地方以备将来使用。

请使其远离儿童。

请勿在清洁或维修电视机时过度用力处理电视机。

请勿在电视机上方用力过度。否则，电视机可能跌落，造成伤害或财物损失。

请勿将本产品放在医疗设备附近。

本产品（包括附件）带有磁铁，可能会干扰心脏起搏器、用于治疗脑积水的可编程分流阀或其他医疗设备。请勿将本产品放在使用上述医疗设备的人员附近。如果您在使用上述医疗设备，请在使用本产品前咨询医生。

请将本产品放在儿童或应受监护的人无法触及的地方。

本产品（包括附件）带有磁铁。吞下磁铁可能会导致严重伤害，例如窒息或肠道损伤。如果误吞了磁铁，请立即咨询医生。

预先注意事项

• 如果您长时间使用安装在挂壁式支架上的电视机，视墙壁的材料而定，位于电视机后方或上方的墙壁可能变色，墙纸也可能发生剥离。
• 如果从墙上拆下安装后的挂壁式支架，墙上将留下螺丝孔。
• 请勿在受到机械振动的地方使用挂壁式支架。

安装挂壁式支架

Sony 经销商须知

警告

以下说明仅适用于Sony经销商，请务必阅读以上所述的安全预先注意事项并在安装、维修和检查本产品时特别注意安全。

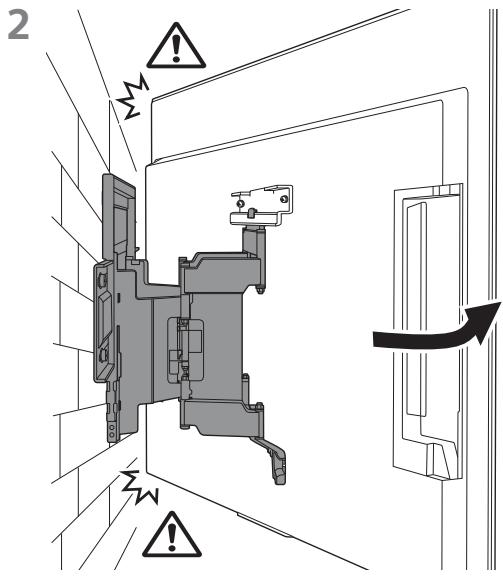

请勿将挂壁式支架安装在使电视机角落或边缘突出墙面的位置。

请勿将挂壁式支架安装在使电视机角落或边缘突出墙面的位置，例如柱子。若人员或物体意外碰撞电视机突出的角落或边缘，则可能会造成伤害或财物损失。

请勿将电视机安装在空调之上或之下。

若电视机长时间暴露于漏水的空调下或空调气流中，则可能会导致火灾、触电或电视机故障。

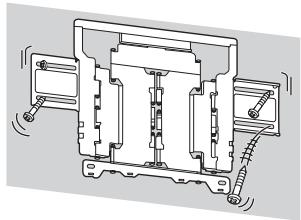

请务必遵循本使用说明书中的说明将挂壁式支架牢固地安装于墙壁上。

若任何螺丝松开或脱出，挂壁式支架则可能掉落并造成伤害或财物损失。请务必使用适合墙壁材料的螺丝，请使用四个直径8mm（或同等）螺丝牢固安装本装置。

请务必遵循本使用说明书中的说明正确使用所提供的螺丝和配件。若使用替代物品，电视机则可能掉落并导致人身伤害或电视机损坏。

请务必按照本使用说明书所阐述的指导程序正确地装配支架。

若任何螺丝松开或脱出，电视机则可能掉落并导致人身伤害或电视机损坏。

请务必在指定的位置拧紧螺丝。

否则，电视机则可能会掉落并导致人身伤害或电视机损坏。

请小心在安装过程中不要让电视机承受振动。

若受到振动，电视机则可能会掉落或碎裂。进而可能会造成伤害。

请务必将电视机安装在垂直、平坦的墙壁上。

否则，电视机则可能会掉落并造成伤害。

在正确安装电视机之后，妥当地固定电缆。

若人或物体与电缆缠绕在一起，则可能会造成伤害或电视机损坏。

请勿让交流电源线或连接电缆受到挤压。

若交流电源线或连接电缆被挤压于电视机和墙壁之间，或被外力弯曲或扭曲，内部导线则可能裸露并导致短路或停电。进而可能会导致火灾或触电。

将挂壁式支架固定至墙壁上所需的螺丝未随机提供。

安装挂壁式支架时，请使用适合墙壁材料和结构的适当螺丝。

事先准备

• 本手册中所示的电视机的图例，是为了清晰地对操作进行说明的示例。因此，图例可能看起来与实际的电视机不同。

墙体是什么结构？

首先，请确认用于安装电视机的墙体类型。

有立柱的干砌墙

预先注意事项

• 干砌墙最大厚度：16 mm。
• 请确保内部木立柱尺寸至少为 51 ~mm × 102 ~mm （通用）或 38 ~mm × 89 ~mm （标称）。
• 紧固件之间至少保持 406 ~mm 的水平空间。

实心混凝土或混凝土砖

预先注意事项

• 请将挂壁式支架直接安装至实心混凝土墙上。
• 请确保实心混凝土墙壁厚度至少为 203 ~mm 。
• 请确保每块混凝土砖的大小至少为 203 ~mm × 203 ~mm × 406 ~mm 。

检查部件

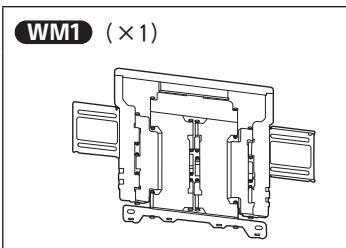

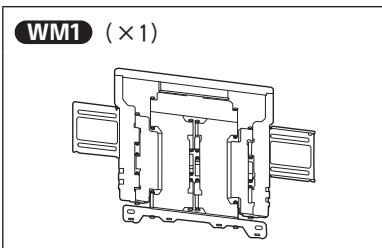

SU-WL850随附部件

• 请检查所有部件是否均已包含在内。

电视机随附

挂壁式配件 VS (× 4)^

仅针对有限的地区/国家/型号。

安装准备

• 开始安装前，请将本电视机的参考指南和设定指南放于手边，方便查阅。
• 确定您的电视机的安装位置。
• 准备四颗直径 8 ~mm 的螺丝和四个合适的垫片（未提供）。请选择适合墙壁材料的螺丝。
• 准备以下工具：

*1	5.5 mm 10 mm
*2		1.5 N·m {15 kgf·cm}	*3
	*2 (×4)	*4 (×4) 8 mm × 60 mm	*4 (×4)

1 仅适用于有立柱的干砌墙

2 仅适用于实心混凝土或混凝土砖
3 视型号而定
4 请谨慎选择螺丝和垫片

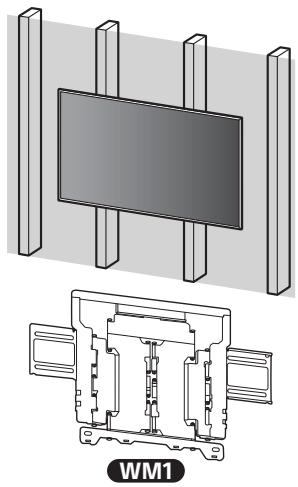

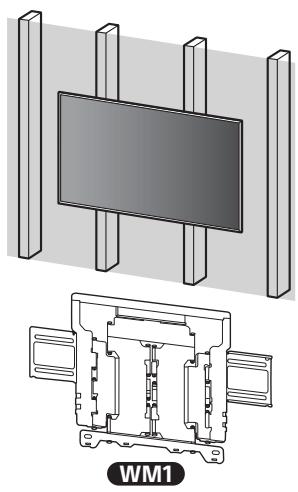

A 将挂壁式支架安装至有立柱的干砌墙上

将挂壁式支架安装至墙上

1 确定安装位置。

确保墙壁有足够的空间安装电视机并且能够支撑的重量至少是电视机重量的六倍。

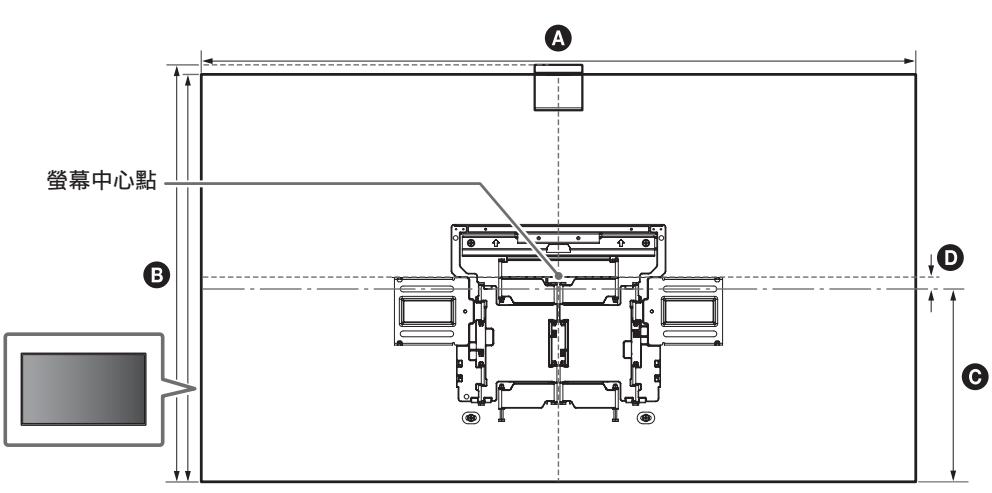

• 请参阅第18页“在墙上安装挂壁式支架的尺寸参数”。
• 请参阅您电视机的参考指南，了解其重量。

注意

• 当电视机安装在墙上时，电视机的上侧会稍微向前倾斜。
• 建议在观看环境下确认电视机的位置。

2

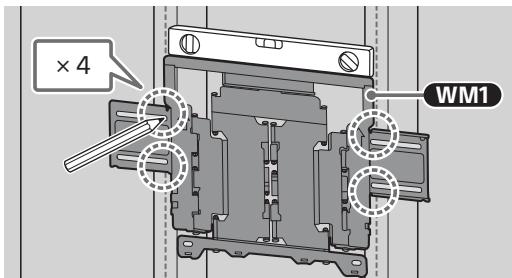

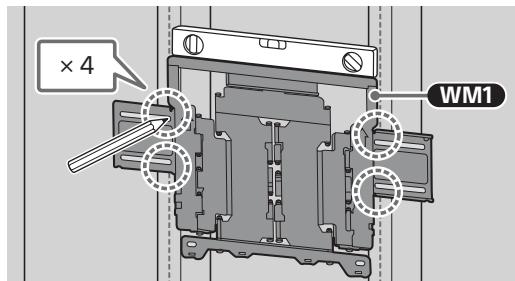

3 将 WM1 与墙壁对齐，并做四个与立柱对齐的标记。

注意

• 使用水平仪检查 WM1 是否水平。

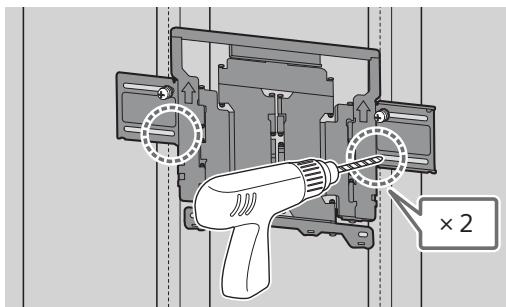

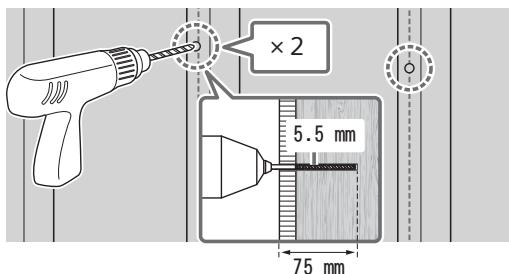

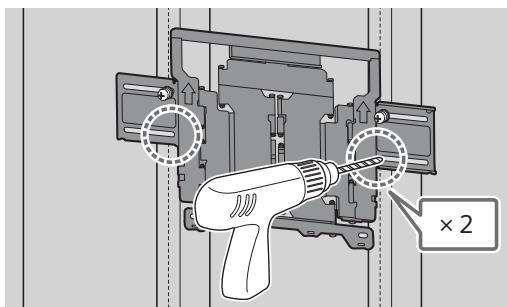

4 在标记上钻定位孔。

确保墙壁上钻孔的位置足够牢固，能支撑至少电视机六倍的重量。

注意

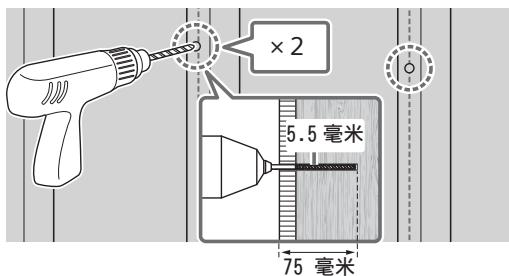

• 必须使用直径 5.5 ~mm 的钻头钻定位孔，且深度须达 75 ~mm 。

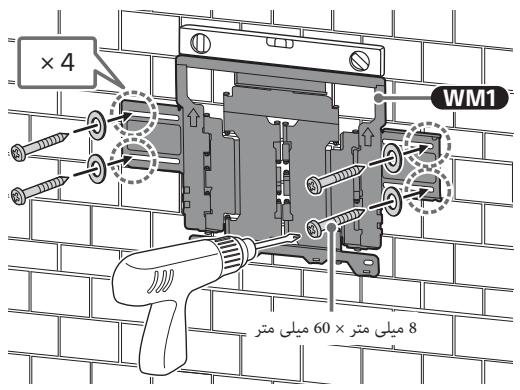

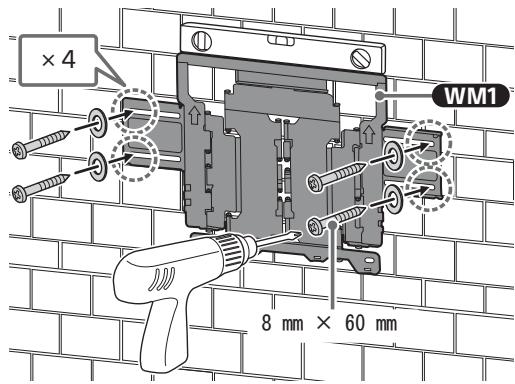

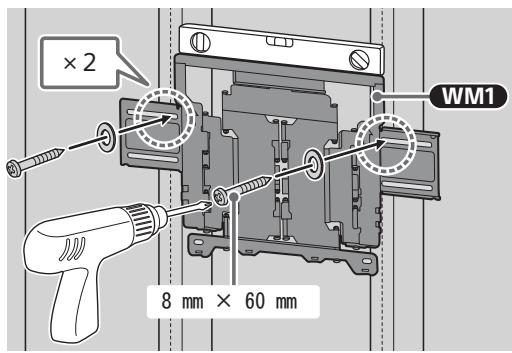

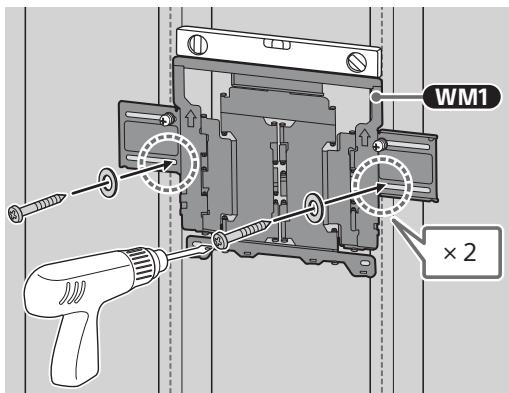

5 使用合适的螺丝（未提供）和垫片（未提供）将 WM1 安装至墙上。

注意

• 使用水平仪检查 WM1 是否水平。

预先注意事项

• 请勿过度拧紧木螺丝 8 ~mm × 60 ~mm 。不当拧紧可能会减弱木螺丝 8 ~mm × 60 ~mm 的抓力。

6 在下方标记处钻定位孔。（关于钻孔说明，请参阅步骤4。）

7 将合适的螺丝和垫片安装至孔。

注意

• 使用水平仪检查 WM1 是否水平。

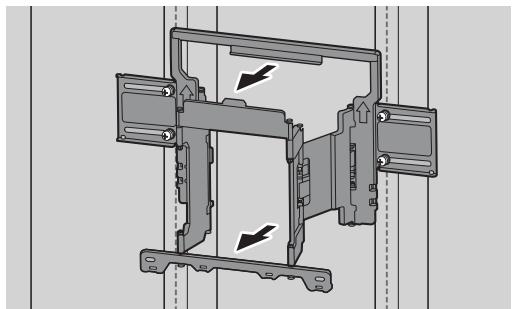

8 将支架的支撑臂向外拉到底。

准备安装电视机

注意

• 拆下的螺丝和不用的部件必须存放在远离儿童的安全场所。

将电视机从纸箱里取出安装到墙上*

仅针对有限的地区/国家/型号。

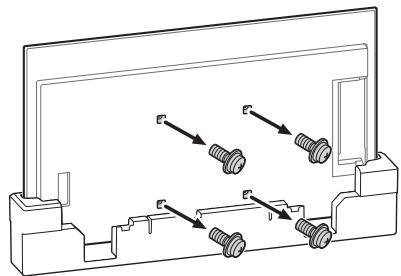

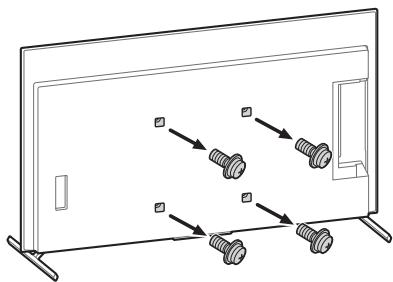

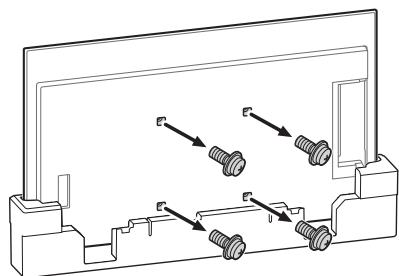

1 从电视机背面拆下螺丝。

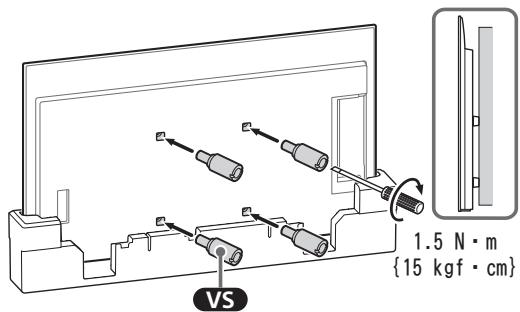

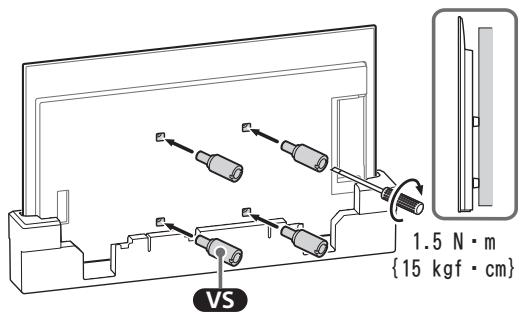

2 将挂壁式配件 VS（电视机随附）固定到电视机的后面（使电视机与墙壁保持平行）。

注意

• 将挂壁式配件 VS 安装至电视机时，请务必紧固挂壁式配件（VS）。只可使用平头螺丝刀来安装挂壁式配件 VS。使用其他工具可能会造成挂壁式配件 VS 扭矩过大并损坏电视机。

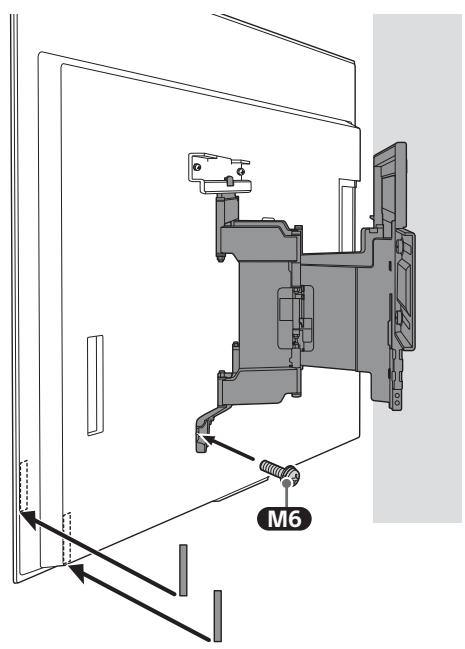

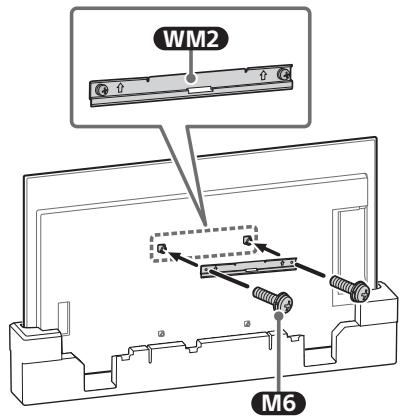

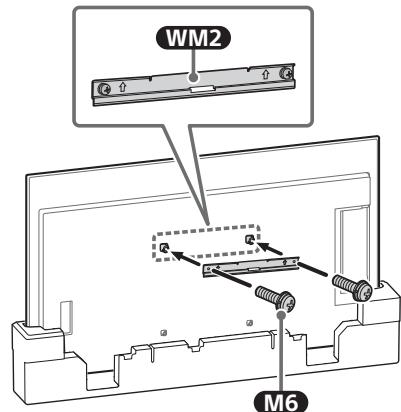

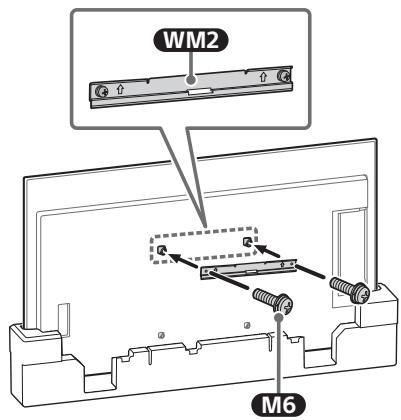

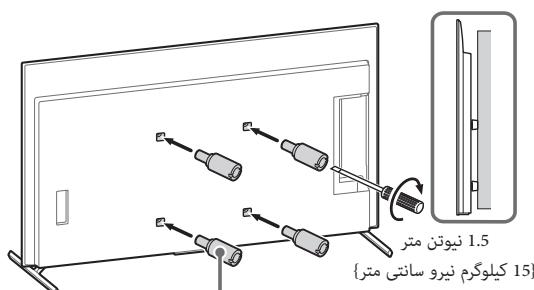

3 使用M6将WM2 安装至电视机上。

从台式底座上将电视机安装到墙上

1 拆下端子盖。

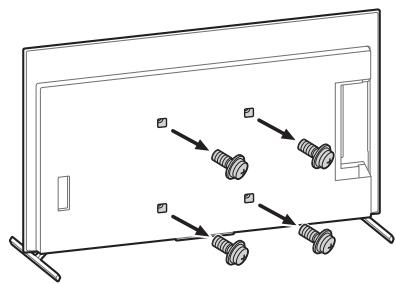

2 从电视机背面拆下螺丝。

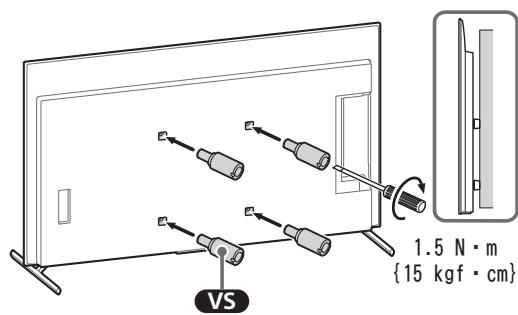

3 将挂壁式配件 VS（电视机随附）固定到电视机的后面（使电视机与墙壁保持平行）。

注意

• 将挂壁式配件 VS 安装至电视机时，请务必紧固挂壁式配件（VS）。只可使用平头螺丝刀来安装挂壁式配件 VS。使用其他工具可能会造成挂壁式配件 VS 扭矩过大并损坏电视机。

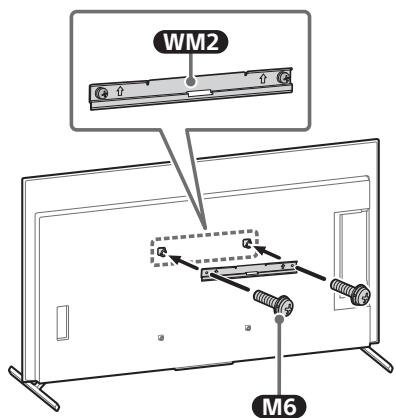

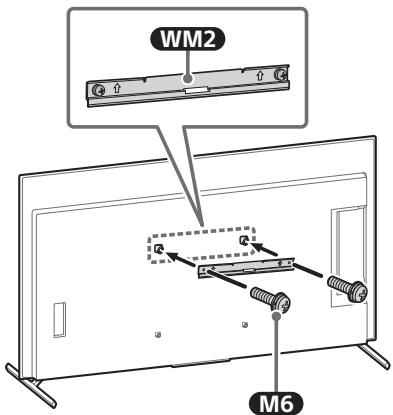

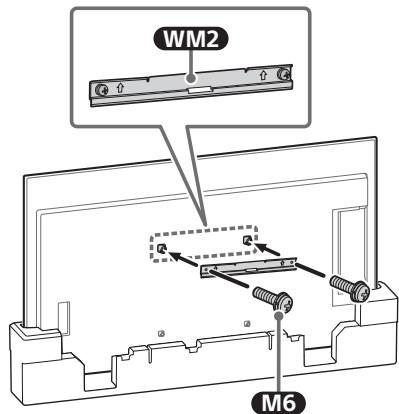

4 使用M6将WM2安装至电视机上。

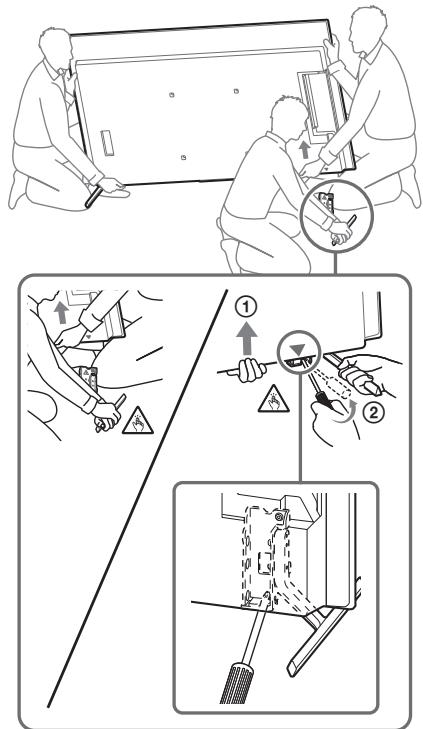

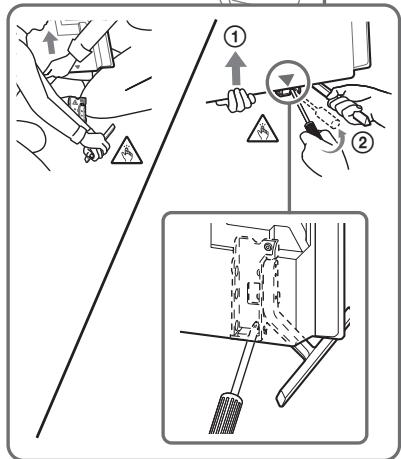

5 从电视机上拆下台式底座。

• 一次拆下台式底座的一侧。用双手牢牢握住台式底座，同时其他人员抬起电视机。

• 重复上一步，拆下台式底座的另一侧。

注意

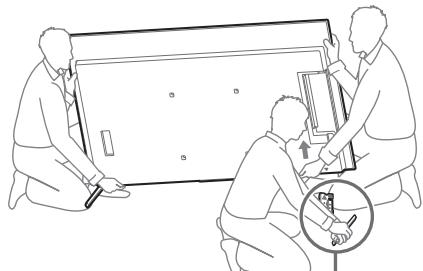

• 拆下台式底座需要三个人或三个人以上。
• 从电视机上拆下台式底座时请小心不要用力过度，因为可能导致电视机掉落，造成人身伤害或电视机损坏。
• 操作台式底座时应务必小心，以免损坏电视机。
• 抬起电视机时请小心，因为台式底座已拆下，台式底座可能会倾倒并造成人身伤害。
• 从电视机上拆下台式底座时，请务必小心，以避免电视机掉落并损坏安装电视机的表面。

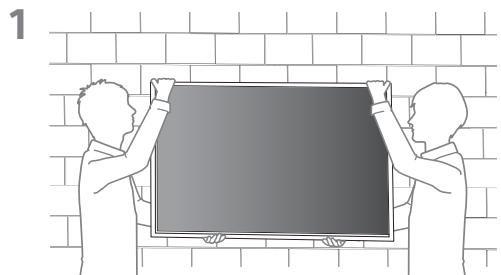

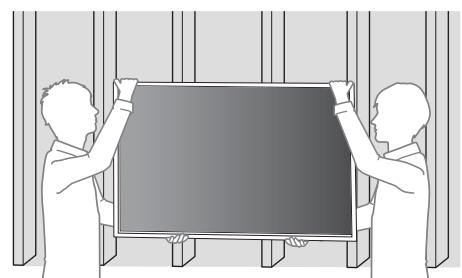

将电视机安装在墙上

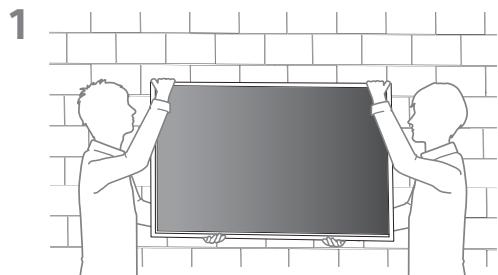

1

2

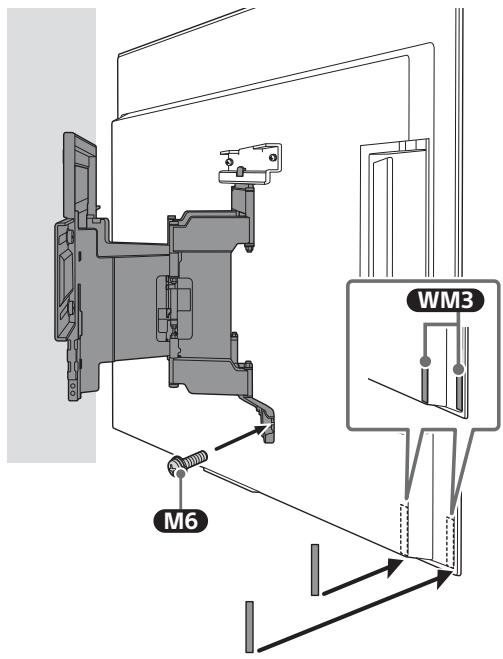

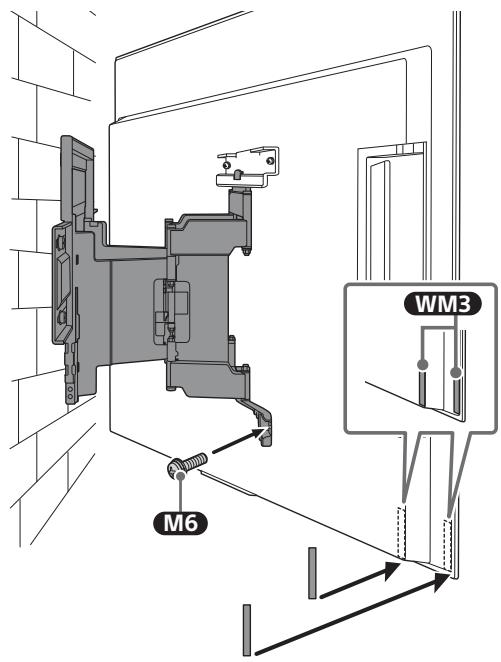

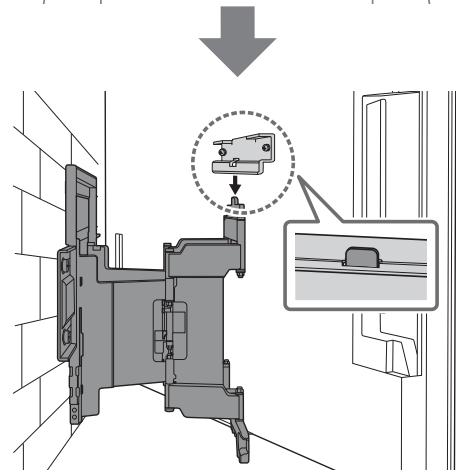

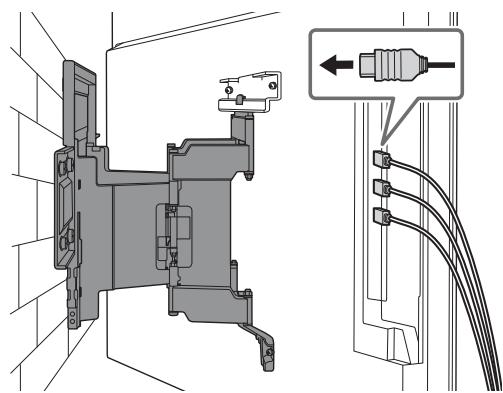

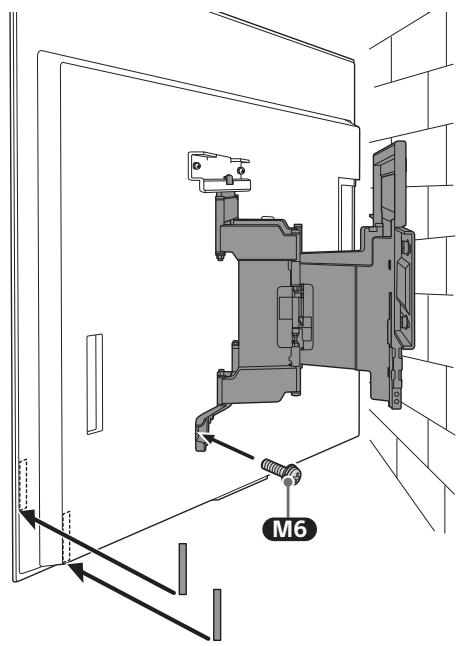

3 使用M6 固定挂壁式支架左右两侧并安装WM3。

注意

• 请勿将 WM3 安装在标签上。

4

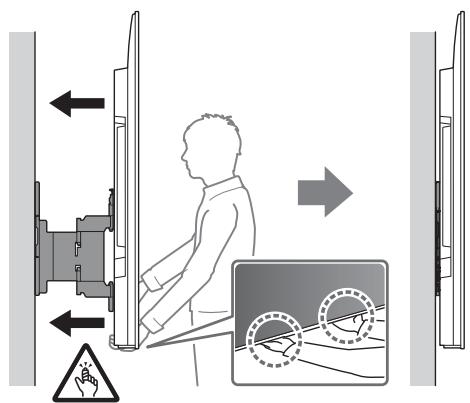

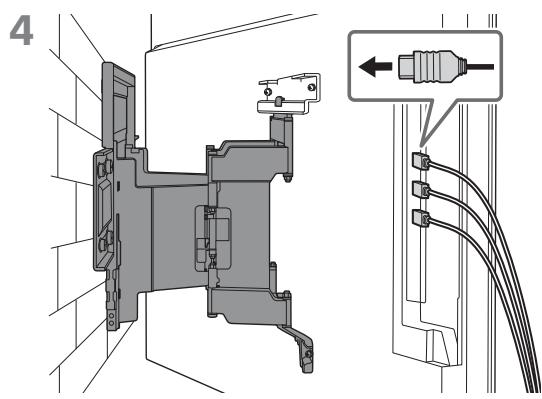

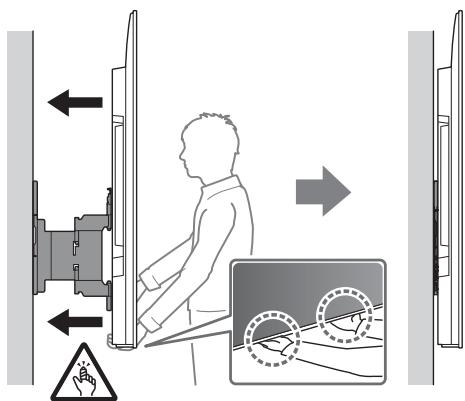

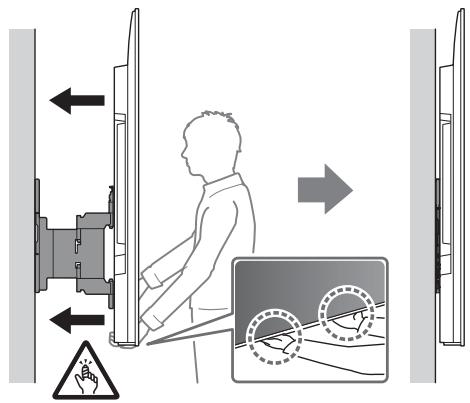

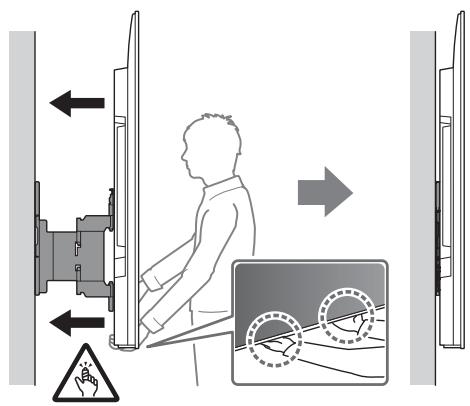

5 移动电视机时，请从底部牢牢抓住。

注意

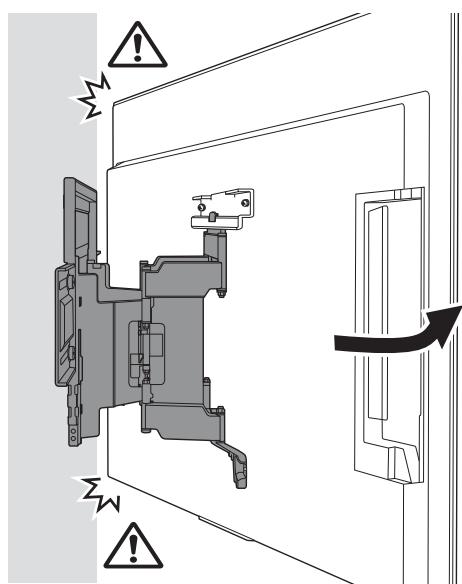

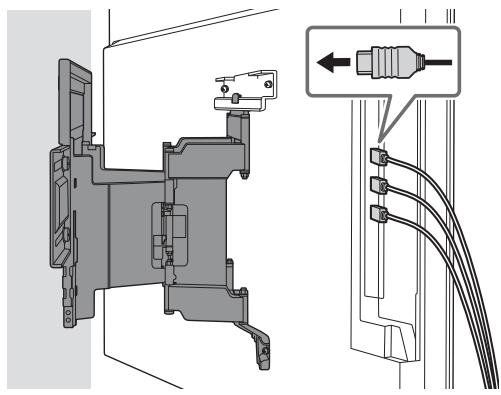

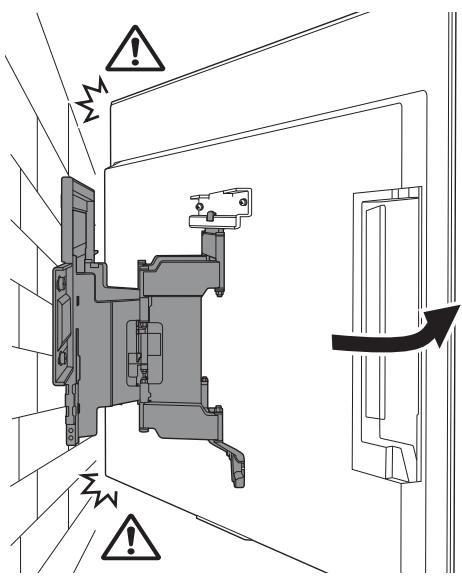

• 根据所接电缆的类型和数量，电视机可能无法移动到紧挨墙壁的位置。这不是故障。

6

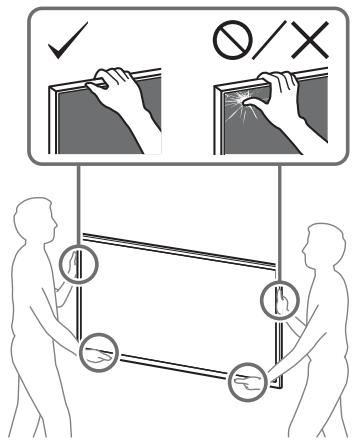

警告

• 搬运大型电视机需要两人或以上（搬运 189.3 ~cm

（75英寸）及更大的电视机则需要三人或以上（埃及除外）。

搬运大型电视机需要两人或以上（搬运75英寸

（189.3cm）及更大的电视机则需要三人或以上（仅限埃及）。

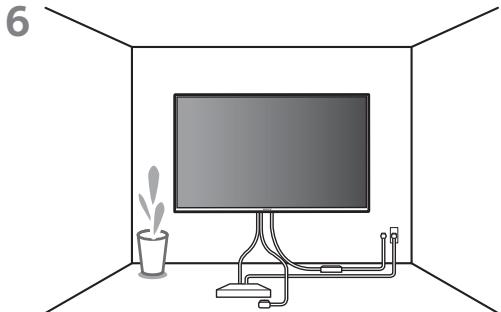

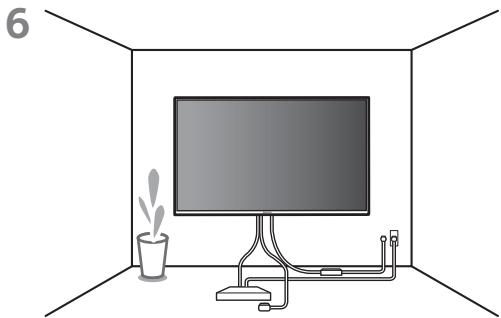

确认安装完成

请检查以下几点。

• 电线和电缆无扭曲或挤压。

警告

• 交流电源线布置不当等可能会因短路而引起火灾或触电。为了安全起见，请务必确认安装完成。

其他信息

拆卸本电视机时，请反向执行上述安装程序。

警告

• 搬运大型电视机需要两人或以上（搬运 189.3cm （75英寸）及更大的电视机则需要三人或以上）（埃及除外）。

搬运大型电视机需要两人或以上（搬运75英寸（189.3cm）及更大的电视机则需要三人或以上）（仅限埃及）。

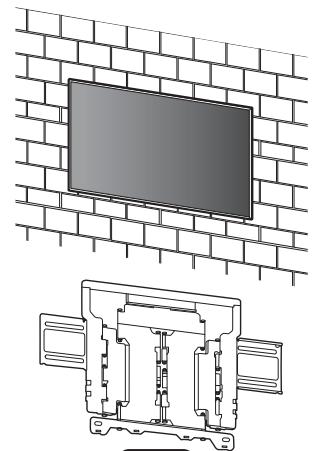

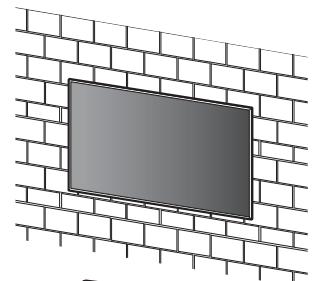

B 将挂壁式支架安装至实心混凝土或混凝土砖

WM1

将挂壁式支架安装至墙上

1 确定安装位置。

确保墙壁有足够的空间安装电视机并且能够支撑的重量至少是电视机重量的六倍。

• 请参阅第18页“在墙上安装挂壁式支架的尺寸参数”。
• 请参阅您电视机的参考指南，了解其重量。

注意

• 当电视机安装在墙上时，电视机的上侧会稍微向前倾斜。
• 建议在观看环境下确认电视机的位置。

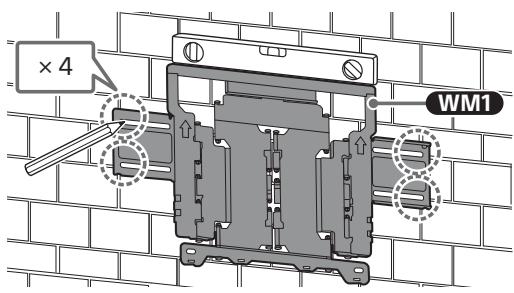

2 将 WM1 对齐至墙壁并做四个标记。

注意

• 使用水平仪检查 WM1 是否水平。

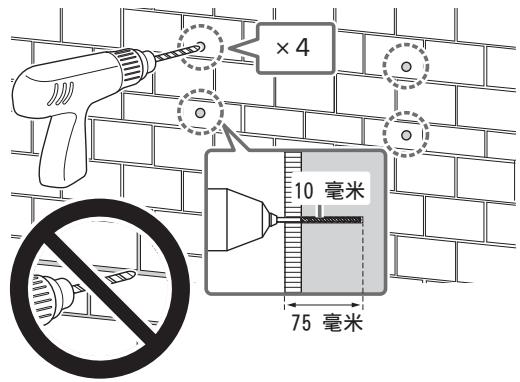

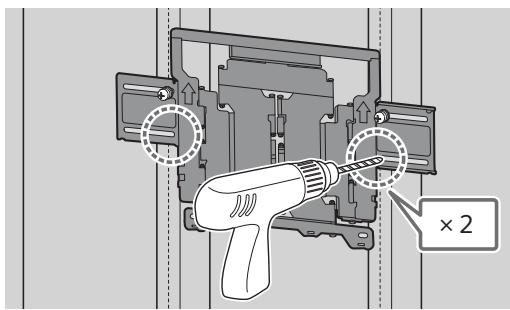

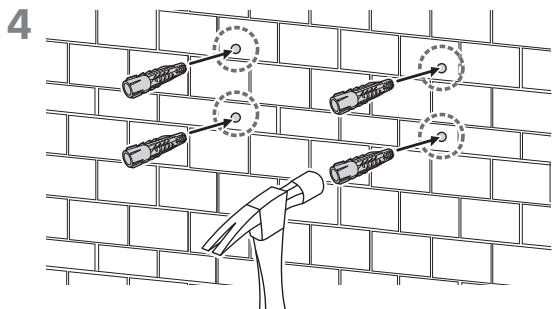

3 在标记上钻定位孔。

确保墙壁上钻孔的位置足够牢固，能支撑至少电视机六倍的重量。

注意

• 必须使用直径 10 ~mm 的钻头钻定位孔，且深度须达 75 ~mm 。

5 使用合适的螺丝（未提供）和垫片（未提供）将 WM1 安装至墙上。

注意

• 使用水平仪检查 WM1 是否水平。

预先注意事项

• 请勿过度拧紧木螺丝 8 ~mm × 60 ~mm 。不当拧紧可能会减弱木螺丝 8 ~mm × 60 ~mm 的抓力。

6 将支架的支撑臂向外拉到底。

准备安装电视机

注意

• 拆下的螺丝和不用的部件必须存放在远离儿童的安全场所。

将电视机从纸箱里取出安装到墙上*

仅针对有限的地区/国家/型号。

1 从电视机背面拆下螺丝。

2 将挂壁式配件 VS（电视机随附）固定到电视机的后面（使电视机与墙壁保持平行）。

注意

• 将挂壁式配件 VS 安装至电视机时，请务必紧固挂壁式配件（VS）。只可使用平头螺丝刀来安装挂壁式配件 VS。使用其他工具可能会造成挂壁式配件 VS 扭矩过大并损坏电视机。

3 使用M6将WM2安装至电视机上。

从台式底座上将电视机安装到墙上

1 拆下端子盖。

2 从电视机背面拆下螺丝。

3 将挂壁式配件 VS（电视机随附）固定到电视机的后面（使电视机与墙壁保持平行）。

注意

• 将挂壁式配件 VS 安装至电视机时，请务必紧固挂壁式配件（VS）。只可使用平头螺丝刀来安装挂壁式配件 VS。使用其他工具可能会造成挂壁式配件 VS 扭矩过大并损坏电视机。

4 使用M6将WM2安装至电视机上。

5 从电视机上拆下台式底座。

• 一次拆下台式底座的一侧。用双手牢牢握住台式底座，同时其他人员抬起电视机。

• 重复上一步，拆下台式底座的另一侧。

注意

• 拆下台式底座需要三个人或三个人以上。
• 从电视机上拆下台式底座时请小心不要用力过度，因为可能导致电视机掉落，造成人身伤害或电视机损坏。
• 操作台式底座时应务必小心，以免损坏电视机。
• 抬起电视机时请小心，因为台式底座已拆下，台式底座可能会倾倒并造成人身伤害。
• 从电视机上拆下台式底座时，请务必小心，以避免电视机掉落并损坏安装电视机的表面。

将电视机安装在墙上

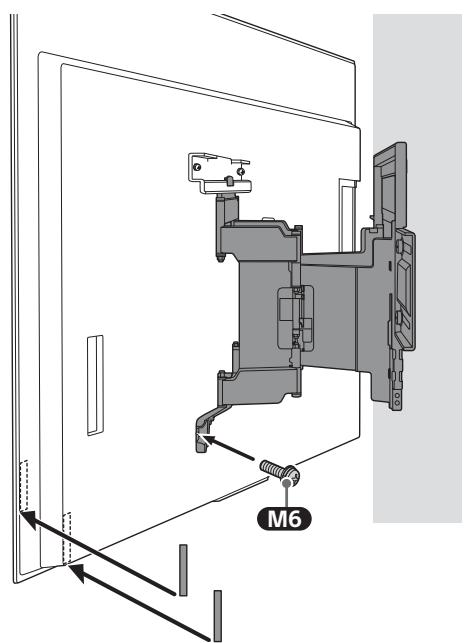

3 使用M6 固定挂壁式支架左右两侧并安装WM3。
注意

- 请勿将 WM3 安装在标签上。

5 移动电视机时，请从底部牢牢抓住。

注意
- 根据所接电缆的类型和数量，电视机可能无法移动到紧挨墙壁的位置。这不是故障。

警告

• 搬运大型电视机需要两人或以上（搬运 189.3cm （75英寸）及更大的电视机则需要三人或以上）（埃及除外）。搬运大型电视机需要两人或以上（搬运75英寸（189.3cm）及更大的电视机则需要三人或以上）（仅限埃及）。

确认安装完成

请检查以下几点。

• 电线和电缆无扭曲或挤压。

警告

• 交流电源线布置不当等可能会因短路而引起火灾或触电。为了安全起见，请务必确认安装完成。

其他信息

拆卸本电视机时，请反向执行上述安装程序。

警告

• 搬运大型电视机需要两人或以上（搬运 189.3cm （75英寸）及更大的电视机则需要三人或以上）（埃及除外）。搬运大型电视机需要两人或以上（搬运75英寸（189.3cm）及更大的电视机则需要三人或以上）（仅限埃及）。

规格

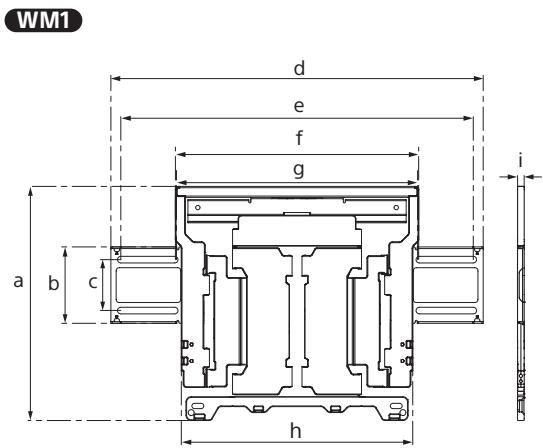

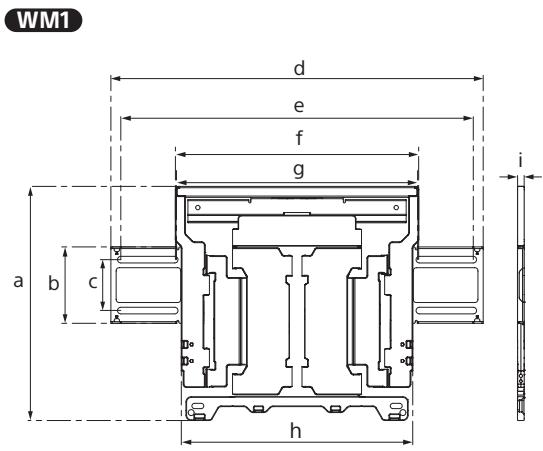

尺寸：（约）[mm]

使用Sony壁掛式支架之安装訊息（SU-WL850）

支持型號k：

在實際的型號名稱中，“x”/“xx”指的是每種型號特有的數字和/或字元。

XR-77A8xL / 77A8xEL / 65A8xL / 65A8xEL / 55A8xL / 55A8xEL

致用戶

為保護產品和安全理由，Sony強烈建議安裝您的電視的任務由Sony經銷商或授權承包商進行。請勿試圖自行安裝。

致 Sony 經銷商和承包商

請在安裝、定期維修和檢查本產品時特別注意安全。

安裝本產品，尤其是在確定牆壁強度是否能夠支撐電視機重量方面，需要足夠的專業知識。將本產品安裝於牆上的工作務必要委託Sony經銷商或經過授權的承包商進行，而且安裝時要特別注意安全。Sony對於任何因為錯誤操作或不當安裝所造成的損壞或傷害恕不負責。

為確保安全正確安裝，請遵循壁掛式支架之使用說明書、電視安裝指南及本手冊內說明。

壁掛式支架

安全事項

感謝您購買本產品。

致用戶

將電視機安装至牆上

警告

需要專業安裝

本產品應僅由專業安裝人員安裝，該安裝人員必須經過培訓，能確定承受電視重量的墻壁強度。安裝期間若未正確固定，電視可能會掉落並造成嚴重受傷。對於因處理或安裝不當，或安裝任何非指定產品而造成的任何損害或受傷，Sony概不負責。您的法定權利（若有）不受影響。

致 Sony 經銷商

安裝本產品需要足夠的專業技術。請務必詳讀本使用說明書，以確保安裝本產品時之安全。Sony對因錯誤操作或不當安裝所造成的任何損壞或傷害，概不承擔責任。請在安裝後將本手冊交給用戶。

本使用說明書介紹了正確使用本產品與防止事故發生需知的重要事項。您有責任閱讀、徹底瞭解並遵照本使用說明書中的指示。否則可能會導致嚴重的人身傷害或財產損失，並可能會使保固無效。請妥善保管本手冊，以備將來參考。

Sony 的產品設計非常注重安全。但是，如果使用不正確，則可能因火災、電擊、產品傾倒或墜落而導致嚴重傷害。請務必遵守安全事項，以防止此類事故發生。

小心

特定產品

本壁掛式支架設計用於指定產品的電視機。有關電視機，請參考其參考指南以確認是否可使用本壁掛式支架。

致用戶

警告

如果不遵守下列事項，則可能因火災、電擊或產品墜落而導致嚴重傷害或死亡。

請務必將安裝工作委託經授權的承包商，並且避免安裝過程中讓孩童接近。

如果壁掛式支架或電視機安裝不正確，則可能發生下列事故。因此請確保安裝工作由經授權的承包商進行。

• 電視機可能會掉落，而造成嚴重的傷害，如挫傷或骨折等。
  如果安裝壁掛式支架的牆壁不穩固、凹凸不平、或未與地面垂直，裝置可能會掉落，因而造成傷害或財產損失。牆壁應能承受至少六倍於電視機的重量。

（有關您電視機的重量，請參考電視機的參考指南。）

• 如果牆壁上安裝的壁掛式支架不夠牢固，則裝置可能會掉落，並造成傷害或財產損失。

請務必將搬動或拆卸電視機的工作委由經授權的承包商進行。

如果由未經授權的承包商搬動或拆卸電視機，裝置可能會掉落，造成傷害或財產損失。搬運大型電視機需要至少兩個人（搬運189.3厘米（75英寸）及更大的電視機需要至少三個人）（埃及除外）。

搬運大型電視機需要至少兩個人（搬運75英寸（189.3厘米）及更大的電視機需要至少三個人）（僅限埃及）。

安装電視機之後請勿拆除任何螺絲等零件。

否則，電視機可能會掉落，造成傷害或財產損失。

請勿改裝壁掛式支架的零件。

否則，壁掛式支架可能會掉落，造成傷害或財產損失。

請勿將指定產品之外的其他設備安裝到支架上。

本壁掛式支架僅爲安裝特定產品而設計。如果您安裝非特定設備，則設備可能會掉落或破裂，造成傷害或財產損失。

除了電視機之外，請勿在壁掛式支架上加掛其他重物。請勿左右或上下搖晃電視機。

否則，電視機可能會掉落，造成傷害或財產損失。

請勿倚靠或攀爬電視機。

請勿倚靠或攀爬電視機，因爲裝置可能會掉落在您身上，造成嚴重傷害。

小心

如果不遵守下列事項，則可能造成傷害或財產損失。

• 處理壁掛式支架或轉動電視時，請小心不要夾到手指。
• 載動電視時，請小心處理，注意不要撞到附近的人。
• 務必将未使用的零件存放在安全的地方，以備將來使用。 請將零件遠離兒童。

清潔或維修過程中，請勿對產品施加過大的力量。

請勿在電視機頂部施加過大的力量。否則，電視機可能會掉落，造成傷害或財產損失。

請勿將本產品放在醫療器材的附近。

本產品（含配件）有磁力，可能會干擾心律調節器、用於腦積水治療的可調式引流閥或其他醫療器材。請勿將本產品放在此類醫療器材使用者的附近。如果您使用任何此類醫療器材，請在使用本產品前諮詢您的醫生。

請放在兒童或受監護者接觸不到的地方。

本產品（含配件）有磁力。吞嚥磁鐵可能造成嚴重傷害，例如窒息危險或腸道損傷。如果吞下磁鐵，請立即就醫。

注意事项

• 長期使用安裝於壁掛式支架的電視櫃時，視牆面的材料而定，可能會造成電視機後方或上方的牆面褪色，或是壁纸脫落。
• 在牆壁上安裝壁掛式支架後再將其拆下，牆壁上會留下螺絲孔。
  ·請勿在容易受到機械振動的地方使用壁掛式支架。

安装壁挂式支架

致Sony經銷商

警告

下列說明僅適用於Sony經銷商。請務必閱讀上述安全注意事項，並在安裝、維修和檢查本產品時特別注意安全。

請勿將壁掛式支架安裝在會使電視機邊角或側面突出於牆面的牆壁位置。

請勿將壁掛式支架安裝在柱子等會使電視機邊角或側面突出於牆面的牆壁位置。如果人或物品正巧撞到電視機的邊角或側面，則會造成傷害或財產損失。

請勿將電視機安裝在冷氣機的上方或下方。

如果電視機長期暴露於冷氣機的漏水或氣流中，可能造成火災、電擊或電視機故障。

請務必依照本使用說明書中的指示，牢固地將壁掛式支架安裝於牆上。

如果有螺絲鬆動或掉落，壁掛式支架可能會掉落，造成傷害或財產損失。務必使用適合墻壁材質的螺絲，並使用四個直徑8毫米（或同等）螺絲牢固安裝本裝置。

請務必按照本使用說明書中的指示，正確使用所提供的螺絲和附件。如果使用其他替代零件，電視機可能會掉落，造成人員的受傷或損壞電視機。

請務必按照本使用說明書中介紹的步驟，正確安裝支架。

如果有螺絲鬆動或掉落，電視機可能會掉落，並造成人員的受傷或損壞電視機。

請務必在指定的位置上，將螺絲安全地鎖緊。

否則，電視機可能會掉落，造成人員的受傷或損壞電視機。

安裝的過程中，請務必小心不要讓電視機遭到衝撞。

如果電視機遭到衝撞，可能會掉落或破裂。並可能造成傷害。

請務必將電視機安裝在垂直且平坦的牆面上。

否則，電視機可能會掉落，並造成傷害。

正確安裝電視機後，請確實固定電纜。

如果人或物品勾到電纜，可能會造成傷害或損壞電視機。

請勿使交流電源線或連接電纜受到擠壓。

如果交流電源線或連接電纜被壓在裝置和牆壁之間，或被用力彎曲或扭曲，其內部導線可能會因裸露而短路或斷電。如此可能會引起火災或電擊。

不提供用於將壁掛式支架固定於牆壁的螺絲。

在安裝壁掛式支架時，請使用適合牆壁材料和結構的螺絲。

安装前

• 本手冊中所示的電視的圖例，是為了清晰地對操作進行說明的示例。因此，圖例可能看起來與實際的電視不同。

牆面的材質為何？

首先檢查要安裝電視機的牆面類型。

有立柱的乾砌牆

注意事項

• 乾砌牆的最大厚度：16毫米。
• 確保内部木立柱尺寸至少為51毫米 × 102毫米或一般通用尺寸至少為38毫米 × 89毫米。
• 固定螺絲之間的水平間距至少 406 毫米。

實心混凝土或混凝土磚

注意事项

• 直接安裝壁掛式支架在實心混凝土牆上。
• 確保實心混凝土牆的厚度至少為203毫米。
• 確保每塊混凝土磚的尺寸至少為203毫米×203毫米×406毫米。

检查零件

SU-WL850 隨附組件

• 確認零件是否完整。

隨電視機提供

壁掛連接件 VS (× 4)^

僅限特定區域/國家/型號。

準備安装

• 安裝前，請將電視機的參考指南和安裝指南放在手邊。
• 確認電視機的安裝位置。
• 準備四個直徑 8 毫米的螺絲和四個合適的墊圈（非附帶）。請選擇適合牆壁材質的螺絲。
  準備以下工具：

*1	5.5毫米 10毫米
*2		1.5 N·m {15 kgf·cm}	*3
	*2 (x4)	*4 (x4) 8毫米 × 60毫米	*4 (x4)

1 僅用於有立柱的乾砌牆

2 僅用於實心混凝土或混凝土磚
3 視型號而定
4 選擇螺絲和墊圈時請注意

A 將壁掛式支架安装至有立柱的乾砌牆上將壁掛式支架安装至牆壁

將壁掛式支架安装至牆壁

1 確定安装位置。

請確保牆上有足夠空間安裝電視機，且至少能承受電視機六倍的重量。

• 請參考第 18 頁 “在牆上安裝壁掛式支架的尺寸參數”。
• 有關電視機的重量，請參閱電視機的參考指南。

註

• 當您的電視機安裝在牆上時，電視機的上部稍微向前傾。
• 建議您在觀看環境中檢查電視機位置。

2

3 將 WM1 與牆壁對齊，並做四個與立柱對齊的標記。

註

• 請使用水平儀檢查 WM1 是否水平。

4 在上方標記處鑽定位孔。

確保牆壁上鑽孔的位置足夠牢固，能支撐至少電視機六倍的重量。

註

• 必須使用直徑5.5毫米的鑽頭鑽定位孔，且深度須達75毫米。

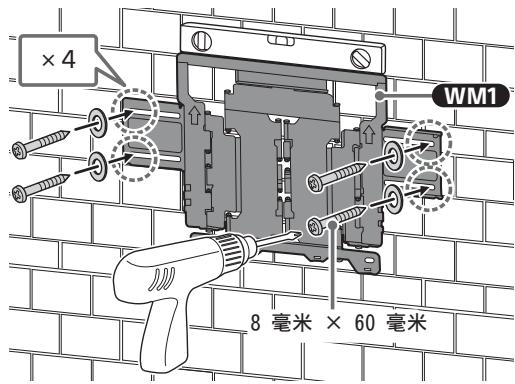

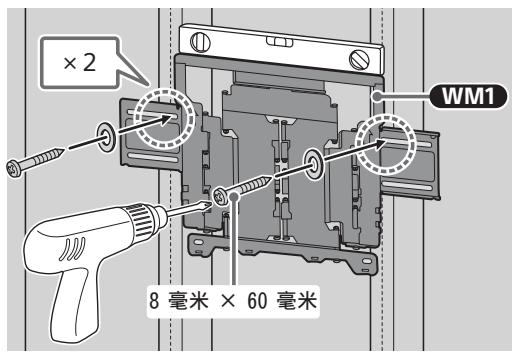

5 使用適合的螺絲（未提供）及墊圈（未提供）將 WM1 安裝至牆面上。

註

• 請使用水平儀檢查 WM1 是否水平。

注意事项

• 請勿過度擰緊 8 毫米 × 60 毫米的木螺絲。擰緊不當可能會減少 8 毫米 × 60 毫米木螺絲的握持力。

6 在下方標記處鑽定位孔。（關於鑽孔說明，請參閱步驟4。）

7 將適合的螺絲及墊圈安裝至孔內。

註

• 請使用水平儀檢查 WM1 是否水平。

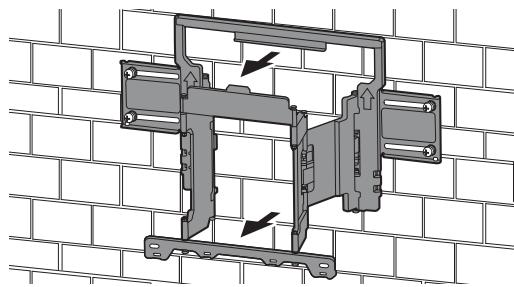

8 將支架臂完全拉出。

準備安裝電視機

註

• 請務必將取下的螺絲和不用的零件放置在安全的地方，讓螺絲和零件遠離兒童。

從紙箱將電視機安裝至牆上*

僅限特定區域/國家/型號。

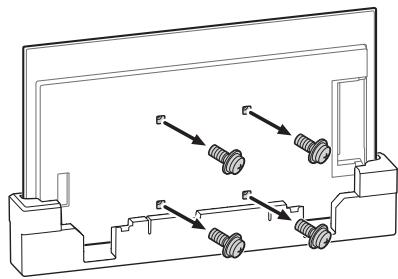

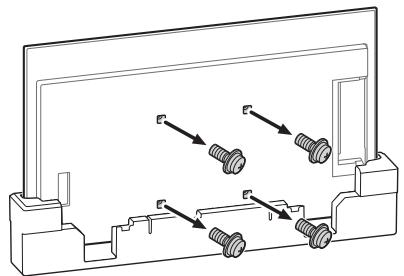

1 從電視機背面卸下螺絲。

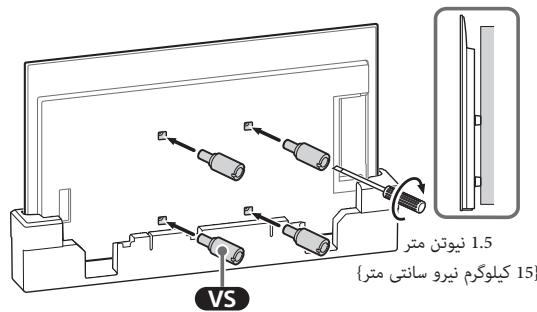

2 將壁掛連接件 VS（電視機隨附）連接到電視機後部（使其與牆壁平行）。

註
- 將其連接到電視機時，確保緊固壁掛連接件 VS。 僅使用平頭螺絲批安裝壁掛連接件 VS。使用其他工具會造成壁掛連接件 VS 扭矩過大和損壞電視機。

3 使用 M6 將 WM2 安裝至電視機上。

從桌面底座將電視機安裝至牆上

1 拆除端子蓋。

2 從電視機背面卸下螺絲。

3 將壁掛連接件 VS（電視機隨附）連接到電視機後部（使其與牆壁平行）。

註
- 將其連接到電視機時，確保緊固壁掛連接件 VS。 僅使用平頭螺絲批安裝壁掛連接件 VS。使用其他工具會造成壁掛連接件 VS 扭矩過大和損壞電視機。

4使用M6將WM2 安裝至電視機上。

5 從電視機拆卸桌面底座。

• 一次拆下桌面底座的一側。當其他人抬起電視機時，用雙手牢牢抓握住桌面底座。

• 重複上一步並拆下桌面底座的另一側。

註

• 需要三人或更多人拆卸桌面底座。
• 從電視機拆卸桌面底座時，小心不要過度施力，以免導致電視機掉落而造成人身傷害或對電視機造成物理性損壞。
• 在搬運桌面底座時，請小心處理，以避免損壞電視機。
• 拆卸桌面底座後抬起電視機時要小心，以免桌面底座傾倒而導致人身傷害。
• 當從電視機拆下桌面底座時要小心，防止底座翻倒而損壞放置電視機的表面。

將電視機安裝至牆上

1

2

3 使用M6 固定在壁掛式支架的左右兩側，然後裝上WM3。

註

• 請勿將 WM3 安裝在標籤上。

4

5 移動電視機時，請抓緊底部。

註

• 根據所接電纜的類型和數量，電視可能無法移動到緊挨牆壁的位置。這不是故障。

6

警告

• 搬運大型電視機需要至少兩個人（搬運189.3厘米（75英寸）及更大的電視機需要至少三個人）（埃及除外）。

搬運大型電視機需要至少兩個人（搬運75英寸（189.3厘米）及更大的電視機需要至少三個人）（僅限埃及）。

確認安裝完成

請檢查下列事項。

• 電線和電纜未被扭曲或擠壓。

警告

• 電源線等位置不當，會因短路而引起火或觸電。請務必確認安裝工作已完成，以保證安全。

其他資訊

拆下電視機時，請反向操作之前的安裝步驟。

警告

• 搬運大型電視機需要至少兩個人（搬運189.3厘米（75英寸）及更大的電視機需要至少三個人）（埃及除外）。

搬運大型電視機需要至少兩個人（搬運75英寸（189.3厘米）及更大的電視機需要至少三個人）（僅限埃及）。

B 將壁掛式支架安裝至實心混凝土或混凝土磚

WM1

將壁掛式支架安装至牆壁

1 確定安装位置。

請確保牆上有足夠空間安裝電視機，且至少能承受電視機六倍的重量。

• 請參考第 18 頁 “在牆上安裝壁掛式支架的尺寸參數”。
• 有關電視機的重量，請參閱電視機的參考指南。

註

• 當您的電視機安裝在牆上時，電視機的上部稍微向前傾。
• 建議您在觀看環境中檢查電視機位置。

2 將 WM1 與牆壁對齊並做四個標記。

註

- 請使用水平儀檢查 WM1 是否水平。

3 在標記上鑽定位孔。

確保牆壁上鑰孔的位置足夠牢固，能支撐至少電視機六倍的重量。

註

- 必須使用直徑10毫米的鑰頭鑰定位孔，且深度須達75毫米。

5 使用適合的螺絲（未提供）及墊圈（未提供）將 WM1 安裝至牆面上。

註

- 請使用水平儀檢查 WM1 是否水平。

注意事項

• 請勿過度擰緊 8 毫米 × 60 毫米的木螺絲。擰緊不當可能會減少 8 毫米 × 60 毫米木螺絲的握持力。

6 將支架臂完全拉出。

- 請務必將取下的螺絲和不用的零件放置在安全的地方，讓螺絲和零件遠離兒童。

準備安裝電視機

註

從紙箱將電視機安裝至牆上*

僅限特定區域/國家/型號。

1 從電視機背面卸下螺絲。

2 將壁掛連接件 VS（電視機隨附）連接到電視機後部（使其與牆壁平行）。

註
- 將其連接到電視機時，確保緊固壁掛連接件 VS。 僅使用平頭螺絲批安裝壁掛連接件 VS。使用其他工具會造成壁掛連接件 VS 扭矩過大和損壞電視機。

3 使用 M6 將 WM2 安裝至電視機上。

從桌面底座將電視機安裝至牆上

1 拆除端子蓋。

2 從電視機背面卸下螺絲。

3 將壁掛連接件 VS（電視機隨附）連接到電視機後部（使其與牆壁平行）。

註
- 將其連接到電視機時，確保緊固壁掛連接件 VS。 僅使用平頭螺絲批安裝壁掛連接件 VS。使用其他工具會造成壁掛連接件 VS 扭矩過大和損壞電視機。

4使用M6將WM2 安裝至電視機上。

5 從電視機拆卸桌面底座。

• 一次拆下桌面底座的一側。當其他人抬起電視機時，用雙手牢牢抓握住桌面底座。

• 重複上一步並拆下桌面底座的另一側。

註

• 需要三人或更多人拆卸桌面底座。
• 從電視機拆卸桌面底座時，小心不要過度施力，以免導致電視機掉落而造成人身傷害或對電視機造成物理性損壞。
• 在搬運桌面底座時，請小心處理，以避免損壞電視機。
• 拆卸桌面底座後抬起電視機時要小心，以免桌面底座傾倒而導致人身傷害。
• 當從電視機拆下桌面底座時要小心，防止底座翻倒而損壞放置電視機的表面。

將電視機安裝至牆上

2

·請勿將 WM3 安裝在標籤上。

3 使用M6 固定在壁掛式支架的左右兩側，然後裝上WM3。

註

4

5 移動電視機時，請抓緊底部。

註

- 根據所接電纜的類型和數量，電視可能無法移動到緊挨牆壁的位置。這不是故障。

警告

• 搬運大型電視機需要至少兩個人（搬運189.3厘米（75英寸）及更大的電視機需要至少三個人）（埃及除外）。

搬運大型電視機需要至少兩個人（搬運75英寸（189.3厘米）及更大的電視機需要至少三個人）（僅限埃及）。

確認安裝完成

請檢查下列事項。

• 電線和電纜未被扭曲或擠壓。

警告

• 電源線等位置不當，會因短路而引起火或觸電。請務必確認安裝工作已完成，以保證安全。

其他資訊

拆下電視機時，請反向操作之前的安裝步驟。

警告

• 搬運大型電視機需要至少兩個人（搬運189.3厘米（75英寸）及更大的電視機需要至少三個人）（埃及除外）。

搬運大型電視機需要至少兩個人（搬運75英寸（189.3厘米）及更大的電視機需要至少三個人）（僅限埃及）。

規格

尺寸：（大約）[毫米]

重量（僅底座）：（大約）[千克] 3.0

產品設計與規格若有變更，恕不另行通知。

参考

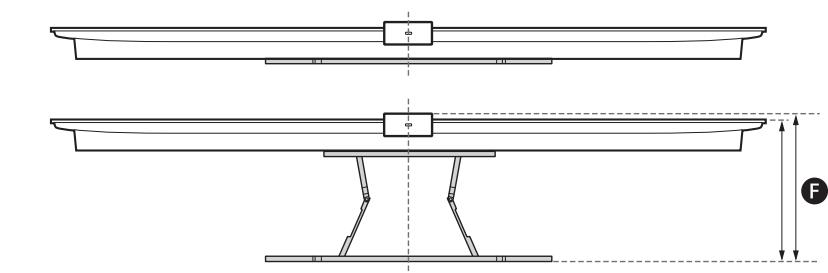

在牆上安裝壁掛式支架的尺寸參數

表中數字可能因安裝方式而稍有不同。

随附摄影機

（毫米）

型號名稱	A	B	C	D	E	F*	G* (°)
XR-77A8xEL	1722	1013	340	165	78	281	15
XR-65A8xEL	1448	851	342	82	77	281	18
XR-55A8xEL	1227	727	342	20	77	281	19

★（大約）

不随附攝影機

（毫米）

型號名稱	A	B	C	D	E	F*	G* (°)
XR-77A8xL	1722	998	340	165	66	269	15
XR-65A8xL	1448	836	342	82	66	269	18
XR-55A8xL	1227	712	342	20	66	269	19

★（大約）

山“n7n7n7n7n7n7n7n7n7n7n7n7n7n7n7n7n7n7n7n7n7n7n7n7n7n7n7n7n7n7n7n7n7n7n7n7n7n7n7n7n7n7n7n7n7n7n7n7

NNT

1.1gla/laS/（glbla（g）

aaii jiluui jiu juyjglui wai glaiy g yra glaiiy uai jl k

Jus Jus 1 jgj gjjgai Joo

Aaiy Aaii yai i jaiu oaij ao go la 4 aui s lai i Jia Iaia (oaiia) uaiia gao gao 8 jae

S OLOI 1 y j SLOIy

1*	2*	3*	4*	5*
+ 10 10 5.5
+ 10 10 5.5
+ 10 10 5.5
+ 10 10 5.5
+ 10 10 5.5
+ 10 10 5.5
+ 10 11 5.5
+ 10 11 5.5
+ 10 11 5.5
+ 10 11 5.5
+ 10 11 5.5
+ 10 11 5.5

Cus yIy S 1

Sglpsosuus 2

LJUd 4u 3*

a 4

Ljj CoLe jg g Ljj Jg

.

2

A

3

WM1

45

4g2g2g2g2g2g2g2g2g2g2g2g2g2g2g2g2g2g2g2g2g2g2g2g2g2g2g2g2g2g2g2g2g2g2g2g2g2g2g2g2g2g2g2

3.3

a 10000000000000000000000000000000000000000

bla 50 75 75

Jgduo 5.5

1

J 1

453 j1839 wjws j 193 g jol gil6o j3 ooliznNbu cba g o2w jy gla lo aia

*j15 j1 j1 j1 g3 g3 j0 j0 j0 j0

1. lgluo/luogx/s/ jbluo /jzr

..j 1

8

g (ouii di) la i ooiai l 1 WM1

5

4:53

sOolazwCswj5 WM1 4SjI gRg jy jSj Sj

10 5

60x 8 jj wj 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8

4 4

( u1 + u2 = 2)

6

s00g 000000000000000000000000000000

7

4.5

s oolzaww jj WM1 sji yj jsj j

1

1

100 100

12 10

.（g）wlaolj

.1JgJj j Jj j j j j j j j

2

M6 1 Wm2 Jd

4.5

Saa jgjgl 40J5 log pka b VS Sgss qai aeb Iao
oalaiw VS Sgss qai aeb wai sly gl oJ JI bJ .s
Sgss qai aeb cwl Jsaa sL oalai w Jy JI JI .s
.15 g y Jgjgl 4 g Jy Jy Jy VS

3

S OBC = S COD + S_ BOC

0g jgl oya a 45) VS yjy d a b b l) Lg Jog jgyjgl a 41 (og g

3

( g + 43g) 2 =

VS

45

sao jgjgl 4oJ5 log gllia J VS GJG Wai aebla
oalaw VS GJG Wai aebba Wai Sj y Jy Jl j Baa .
Sj GJG Wai aebba CwI JSGAa oolacw Jy Jy Jl Sl
.

4:53

1

j 53 j1 j0 j0 j0 j0 j0 j0 j0 j0 j0 j0 j0

45 2g jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg

.3g 12yjg4 yjg jwU

a#

100 100 100

.（aa b）（g（gla 189.3）

#

.

jua

ccll clls s00g l00g 00g g llalil gllg

.

50 ÷ | 12 × 12|

a aal 1

Jua

（yj）

.（yj）（g）（g175）yul 189.3glu ygl

.（aa b）（g（g189.3） 75

g (oujdi) la j oolai wl b J WM1 .uS uJy g y wia (oujdi) glw

5

WMM

2

3

S OBC = S COD + S_ BOC

WM1 aJy jy

4.5
