Loại sản phẩm	Giá treo tường TV
Thương hiệu	Sony
Mẫu	SU-WL850
Trọng lượng giá treo	Khoảng 3,0 kg (chỉ đế)
Kích thước (giá treo)	a : 354 mm, b : 116 mm, c : 77 mm, d : 563 mm, e : 533 mm, f : 370 mm, g : 368 mm, h : 350 mm, i : 11 mm
Chất liệu	Kim loại (có thể là thép)
Màu sắc	Đen (không xác định, ước tính phổ biến)
Tương thích	TV Sony dòng XR-77/65/55A8xL và A8xEL
Cách lắp tường	Cho vách thạch cao có đinh vít hoặc bê tông đặc/khối bê tông
Ốc vít đi kèm	Không, ốc vít đường kính 8 mm phù hợp với tường cần mua riêng
Phụ kiện đi kèm	WM1 (x1), WM2 (x1), WM3 (x4), M6 (x4), WT1 (x6)
Góc nghiêng (có camera)	Khoảng 15° đến 19° tùy theo mẫu
Góc nghiêng (không camera)	Khoảng 15° đến 19° tùy theo mẫu
Khoảng cách đến tường (có camera)	Khoảng 269 mm đến 281 mm tùy theo mẫu
Khoảng cách đến tường (không camera)	Khoảng 269 mm đến 281 mm tùy theo mẫu
Lắp đặt	Phải được thực hiện bởi thợ lắp đặt chuyên nghiệp được ủy quyền
An toàn	Tường phải chịu được ít nhất 6 lần trọng lượng TV; không vượt quá tải trọng tối đa
Bảo trì	Lau bằng vải mềm, tránh chất tẩy rửa mạnh; không tác dụng lực quá mạnh
Khả năng sửa chữa	Không có bộ phận tháo rời nào được cung cấp; liên hệ thợ lắp đặt được ủy quyền để sửa chữa
Bảo hành	Tham khảo điều khoản chung của Sony

Câu hỏi thường gặp - SU-WL850 SONY

Những TV nào tương thích với giá treo tường Sony SU-WL850?

Giá treo được thiết kế cho các dòng TV Sony sau: XR-77A8xL / 77A8xEL, XR-65A8xL / 65A8xEL, XR-55A8xL / 55A8xEL (x/xx đại diện cho các ký tự cụ thể của mẫu).

Tôi có thể tự lắp giá treo này không?

Không, Sony khuyến nghị nên nhờ đến thợ lắp đặt chuyên nghiệp được ủy quyền. Việc lắp đặt không đúng cách có thể khiến TV rơi và gây thương tích nghiêm trọng.

Trọng lượng tối đa mà giá treo chịu được là bao nhiêu?

Tường phải chịu được trọng lượng ít nhất gấp sáu lần trọng lượng TV. Tham khảo Hướng dẫn tham khảo TV để biết trọng lượng chính xác.

Giá treo có cho phép nghiêng hoặc xoay TV không?

Có, giá treo cho phép nghiêng về phía trước. Góc nghiêng thay đổi tùy theo mẫu (khoảng 15° đến 19°). Cũng có thể xoay TV sang bên, nhưng cần thận trọng.

Cần những dụng cụ gì để lắp đặt?

Bạn sẽ cần tua vít, máy khoan, nở tường phù hợp và ốc vít đường kính 8 mm (không đi kèm). Đối với vách thạch cao, nên dùng mũi khoan 5,5 mm; đối với bê tông, dùng mũi khoan 10 mm.

Cách cố định giá treo trên tường bê tông?

Khoan lỗ dẫn hướng sâu 75 mm bằng mũi khoan 10 mm, sau đó cố định giá WM1 bằng ốc vít phù hợp (không đi kèm) và vòng đệm. Sử dụng nivô để đảm bảo độ ngang.

Cách cố định giá treo trên vách thạch cao?

Đảm bảo độ dày vách không quá 16 mm và các đinh vít cách nhau ít nhất 406 mm. Khoan lỗ dẫn hướng sâu 75 mm bằng mũi khoan 5,5 mm và cố định giá treo bằng ốc vít phù hợp.

Phải làm gì nếu TV không áp sát tường sau khi lắp đặt?

Điều này có thể do loại và số lượng cáp kết nối phía sau TV. Đây không phải lỗi hoạt động. Hãy thử sắp xếp lại cáp để giảm chúng.

Cách tháo TV khỏi giá treo tường?

Thực hiện ngược lại quy trình lắp đặt. Đối với TV lớn (75 inch trở lên), cần hai người hoặc nhiều hơn. Tháo vít an toàn và nhấc TV lên nhẹ nhàng.

Tôi có thể tìm hướng dẫn lắp đặt chi tiết ở đâu?

Tham khảo sách hướng dẫn lắp đặt đi kèm với giá treo, bao gồm sơ đồ và các bước chi tiết. Bạn cũng có thể tải hướng dẫn trên trang web của Sony.

HƯỚNG DẪN NGƯỜI DÙNG SU-WL850 SONY

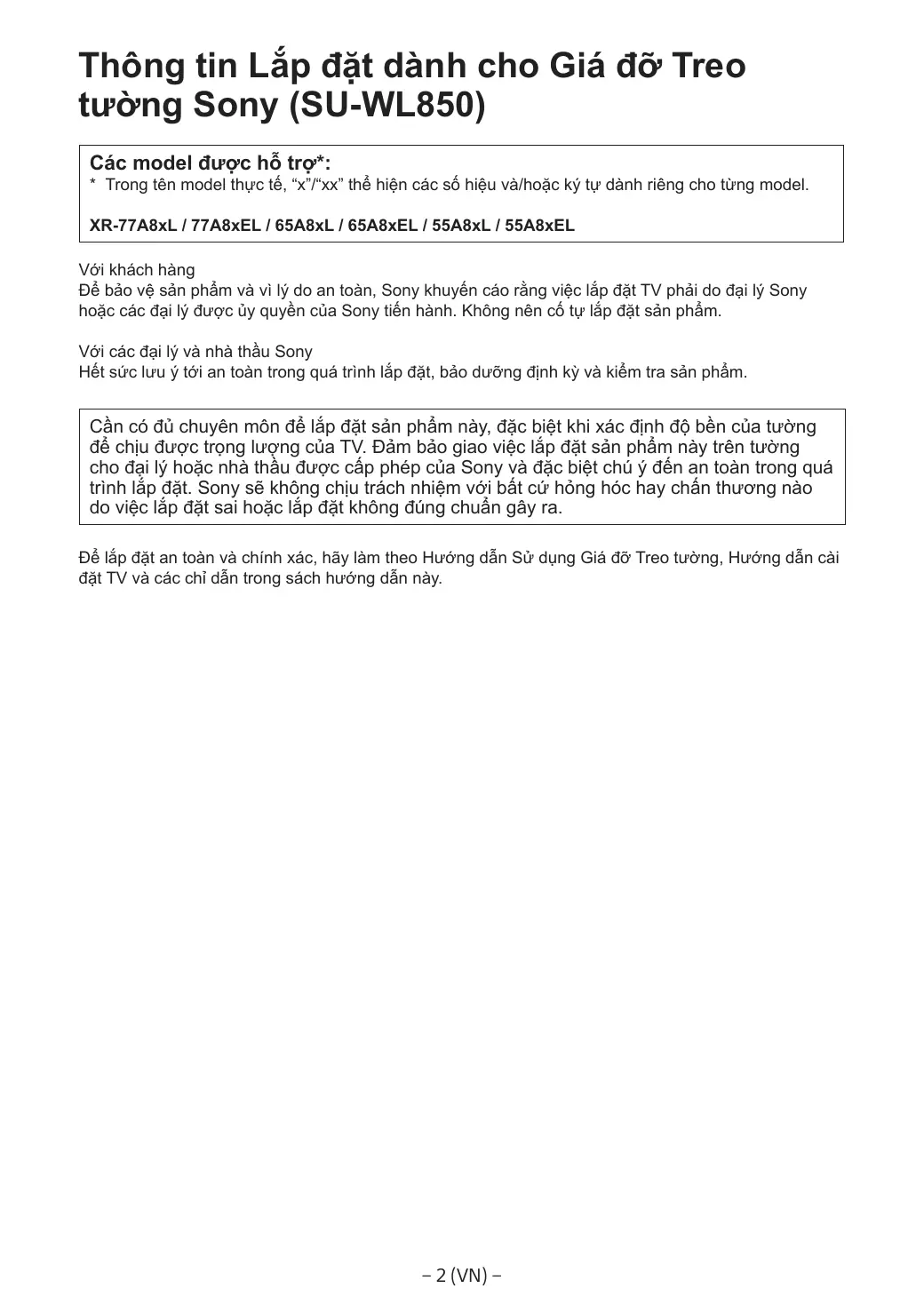

Thông tin lắp đặt: dành cho Giá đỡ treo tường (tương thích Sony SU-WL850)

Các model được hỗ trợ:

• Trong tên model thực tế, "x"/"xx" thể hiện các số hiệu và/hoặc ký tự dành riêng cho từng model.

XR-77A8xL / 77A8xEL / 65A8xL / 65A8xEL / 55A8xL / 55A8xEL

Với khách hàng

Để bảo vệ sản phẩm và vì lý do an toàn, Sony khuyến cáo rằng việc lắp đặt TV phải do đại lý Sony hoặc các đại lý được ủy quyền qua Sony tiến hành. Không nên tự lắp đặt sản phẩm.

Với các đại lý và nhà thầu Sony

Hết sức lưu ý tới an toàn trong quá trình lắp đặt, bảo dưỡng định kỳ và kiểm tra sản phẩm.

Cần có đủ chuyên môn để lắp đặt sản phẩm này, đặc biệt khi xác định độ bền của tường để chịu được trọng lượng của TV. Đảm bảo giao việc lắp sản phẩm này trên tường cho đại lý hoặc nhà thầu được cấp phép của Sony và đặc biệt chú ý đến an toàn trong quá trình lắp đặt. Sony sẽ không chịu trách nhiệm với bất kỳ hư hỏng hay chấn thương nào do việc lắp đặt sai hoặc lắp đặt không đúng chuẩn gây ra.

Để lắp đặt an toàn và chính xác, hãy làm theo Hướng dẫn Sử dụng Giá đỡ Treo tường, Hướng dẫn cài đặt TV và các chỉ dẫn trong sách hướng dẫn này.

Giá đỡ Treo tường

Về sự an toàn

Cảm ơn bạn vì đã mua sản phẩm này.

Với khách hàng

Lắp TV In toulouse

CẢNH BÁO

YÊU CẦU LẮP ĐẶT CHUYÊN NGHIỆP

Sản phẩm này chỉ được lắp đặt bởi thợ lắp đặt có chuyên môn, được đào tạo để xác định sức bền chịu được trong lượng TV cỡ lớn. Nếu không được cố định chắc chắn khi lắp đặt, TV có thể bị rơi và gây thương tích nghiêm trọng. Sony sẽ không chịu trách nhiệm với bất kỳ hư hỏng hay chấn thương nào do việc lắp đặt sai hoặc lắp đặt không đúng chuẩn gây ra hoặc lắp đặt sản phẩm không được chỉ định. Quyền pháp định của quý khách (nếu có) không bị ảnh hưởng.

Dành cho Đại lý Sony

Cần người có tay nghề chuyên môn để lắp đặt sản phẩm này. Phải đọc kỹ sách hướng dẫn sử dụng này để tiến hành lắp đặt một cách an toàn. Sony không chịu trách nhiệm với bất kỳ hư hỏng hay chấn thương nào do việc lắp đặt sai hoặc lắp đặt không đúng chuẩn gây ra. Hãy đưa tài liệu này cho khách hàng sau khi lắp đặt.

Sách hướng dẫn sử dụng này trình bày việc sử dụng sản phẩm đúng cách và những cảnh báo quan trọng cần thiết để phòng ngừa tai nạn. Bạn có trách nhiệm đọc, hiểu rõ và tuân thủ tất cả các cảnh báo trong sách hướng dẫn sử dụng này. Việc không tuân thủ có thể dẫn đến thương tích hoặc thiệt hại tài sản nghiêm trọng, và có thể làm mất hiệu lực bảo hành. Giữ lại hướng dẫn sử dụng này để tham khảo về sau.

Các sản phẩm của Sony được thiết kế với lưu ý về sự an toàn. Tuy nhiên, nếu các sản phẩm được sử dụng không đúng cách, có thể dẫn đến thương tích nghiêm trọng do cháy, điện giật, đổ rơi sản phẩm. Phải tuân thủ các cảnh báo về an toàn để phòng ngừa những tai nạn như vậy.

LƯU Ý

Các sản phẩm được chỉ định

Giá đỡ treo tường này được thiết kế để sử dụng cùng các sản phẩm được chỉ định cho các TV. Đối với TV, hãy xem Hướng dẫn Tham khảo để xác minh có thể sử dụng Giá đỡ treo tường.

Với khách hàng

CẢNH BÁO

Nếu không tuân thủ những cảnh báo sau, có thể dẫn đến thương tích nghiêm trọng hoặc tử vong do cháy, điện giật hoặc rơi sản phẩm.

Phải ký hợp đồng phụ về lắp đặt với các nhà thầu được cấp phép và không được để trẻ nhỏ lại gần trong quá trình lắp đặt.

Nếu Giá đỡ treo tường hoặc TV không được lắp đặt đúng cách, các tai nạn sau có thể xảy ra. Phải để các nhà thầu được cấp phép thực hiện việc lắp đặt.

TV có thể bị rơi và gây ra thương tích nghiêm trọng như chấn thương sọ não hoặc gãy xương. - Nếu tường để lắp đặt Giá đỡ Treo tường không ổn định, không bằng phẳng hoặc chống vuông góc với sàn nhà, thiết bị có thể bị rơi và gây ra thương tích hoặc chết người. Tường phải có khả năng chịu được lực tối thiểu gấp bốn lần trọng lượng TV. (Tham khảo trọng lượng của TV trong Hướng dẫn Tham khảo.) - Nếu lắp đặt Giá đỡ Treo tường trên tường không đủ vững chắc, thiết bị có thể bị rơi và gây ra thương tích hoặc thiệt hại tài sản.

Phải ký hợp đồng phụ về việc di chuyển hoặc tháo dỡ TV với các nhà thầu được cấp phép.

Nếu việc vận chuyển và tháo dỡ TV do người khác không phải nhà thầu được cấp phép tiến hành, TV có thể bị rơi và gây ra thương tích hoặc thiệt hại tài sản. Để di chuyển TV có kích thước lớn cần có ít nhất hai người (ít nhất ba người đối với TV từ 189,3 cm (75 inch) trở lên) (ngoại trừ Ai Cập).

Để di chuyển TV có kích thước lớn cần có ít nhất hai người (ít nhất ba người đối với TV từ 75 inch (189,3 cm) trở lên) (chỉ áp dụng với Ai Cập).

Không tháo vít v.v... sau khi lắp TV.

Nếu bạn làm như vậy, TV có thể bị rơi và gây ra thương tích hoặc thiệt hại tài sản.

Không thay đổi các bộ phận của Giá đỡ Treo tường.

Nếu bạn tháo hoặc thay đổi, Giá đỡ Treo tường có thể bị rơi và gây ra thương tích hoặc thiệt hại tài sản.

Không treo bất kỳ thiết bị nào khác ngoài sản phẩm được chỉ định.

Giá đỡ Treo tường này chỉ được thiết kế để sử dụng với sản phẩm được chỉ định. Nếu bạn treo thiết bị khác với sản phẩm được chỉ định, giá treo có thể bị rơi hoặc vỡ và có thể gây thương tích hoặc thiệt hại tài sản.

Không đặt vật nặng nào khác ngoài TV lên trên Giá đỡ Treo tường. Không lắc TV sang trái/phải, lên/xuống.

Nếu bạn làm như vậy, TV có thể bị rơi và gây ra thương tích hoặc thiệt hại tài sản.

Không đưa hoặc treo các đồ vật lên TV.

Không đưa hoặc treo các đồ vật lên TV vì TV có thể rơi vào bạn và gây ra thương tích nghiêm trọng.

LƯU Ý

Nếu không tuân thủ cảnh báo sau, có thể xảy ra thương tích hoặc hư hại tài sản.

• Cẩn thận không để ngón tay bạn bị kẹp khi đang thao tác Giá đỡ Treo tường hoặc xoay TV. Giữ TV cẩn thận và không để TV va chạm vào người xung quanh trong khi xoay TV. Bảo đảm rằng bạn đặt các chi tiết chứa đúng vị trí an toàn để sử dụng sau. Để xa tầm tay của trẻ em.

Không tác động lực quá mạnh lên sản phẩm trong quá trình lau hoặc bảo dưỡng.

Không tác động lực quá mạnh lên phía trước của TV. Nếu bạn làm như vậy, TV có thể bị rơi và gây ra thương tích hoặc hư hại tài sản.

Không đặt sản phẩm này gần các thiết bị y tế.

Sản phẩm này (bao gồm phụ kiện) có (nhiều) nam châm có thể gây nhiễu máy trợ tim, van shunt được lập trình điều trị hoặc các thiết bị y tế khác. Không đặt sản phẩm này gần những người sử dụng các thiết bị y tế như thế. Tham khảo ý kiến bác sĩ của bạn trước khi dùng sản phẩm này nếu bạn đang sử dụng bất kỳ thiết bị y tế nào.

Tránh xa tầm tay trẻ em hoặc những người cần được giám sát.

Sản phẩm này (bao gồm phụ kiện) có (nhiều) nam châm. Nuốt (nhiều) nam châm có thể gây tổn hại nghiêm trọng, nghẹn hoặc tổn thương ruột. Nếu nuốt phải (một hay nhiều) nam châm, hãy tham khảo ý kiến bác sĩ ngay lập tức.

Cảnh báo

• Nếu bạn sử dụng TV được lắp đặt trên Giá đỡ Treo tường trong một thời gian dài, tường phía sau hoặc phía trên TV có thể bị bạc màu hoặc giấy dán tường có thể bị bong ra, tùy thuộc vào vật liệu của tường.
• Nếu bạn tháo Giá đỡ Treo tường sau khi lắp đặt vào tường, trên tường sẽ còn lại các lỗ bắt vít.
• Không sử dụng Giá đỡ Treo tường ở nơi Giá đỡ Treo tường phải chịu dao động cơ học.

Lắp đặt Giá đỡ Treo tường

Dành cho Đại lý CEE Sony

CẢNH BÁO

Cách hướng dẫn sau đây dành cho các đại lý của Sony. Đảm bảo đọc các lưu ý về an toàn được mô tả phía trên và đặc biệt chú ý đến sự an toàn trong quá trình lắp đặt, bảo trì và kiểm tra sản phẩm này.

Không lắp đặt Giá đỡ Treo tường trên bề mặt tường mà các góc hoặc cạnh của TV nhô ra khỏi bề mặt tường.

Không lắp đặt Giá đỡ Treo tường trên bề mặt tường như cột, mà các góc hoặc cạnh của TV nhô ra khỏi bề mặt tường. Nếu người hoặc đồ vật nào đó va vào góc hoặc cạnh nhô ra của TV, có thể gây ra thương tích hoặc thiệt hại tài sản.

Không lắp đặt TV bên trên hoặc bên dưới điều hòa nhiệt độ.

Nếu TV tiếp xúc với lò rò nước hoặc luồng không khí từ điều hòa nhiệt độ trong thời gian dài, có thể dẫn đến cháy, điện giật hoặc hỏng TV.

Đảm bảo lắp đặt chắc chắn Giá đỡ Treo tường vào tường theo các hướng dẫn trong sách hướng dẫn sử dụng này.

Nếu bất kỳ vít nào bị lỏng hoặc rơi ra, Giá đỡ Treo tường có thể bị rơi và gây ra thương tích hoặc thiệt hại tài sản. Phải sử dụng vít phù hợp với vật liệu của tường và lắp chặt thiết bị bằng cách dùng 4 vít đường kính 8 mm (hoặc tương đương).

Phải vặn chặt các vít vào vị trí được chỉ định.

Nếu bạn không làm như vậy, TV có thể bị rơi và gây thương tích cho người hoặc hỏng TV.

Cẩn thận để TV không bị va chạm trong quá trình lắp đặt.

Nếu TV bị va chạm, thiết bị có thể bị rơi hoặc vỡ. Việc này có thể gây ra thương tích.

Phải lắp đặt TV trên tường vuông góc và phẳng.

Nếu không làm như vậy, TV có thể rơi và dẫn đến thương tích.

Sau khi lắp đặt TV đúng cách, hãy cố định các dây cáp đúng cách.

Nếu dây cáp gây vướng víu cho người hoặc đồ vật, việc này có thể gây ra thương tích hoặc hư hại đối với TV.

Không được để dây nguồn AC hoặc cáp nối bị bó tép.

Nếu dây nguồn AC hoặc cáp nối bị kẹp giữa thiết bị và tường hoặc bị vặn xoắn do lực tác động, dây dẫn điện bên trong có thể bị hở ra và dẫn đến đoản mạch hoặc mất điện. Việc này có thể gây ra cháy hoặc điện giật.

Vít cần thiết để vặn chặt Giá đỡ Treo tường vào tường không được cung cấp.

Sử dụng vít phù hợp với cấu trúc và vật liệu tường khi gắn Giá đỡ Treo tường.

Trước khi bắt đầu

• Hình minh họa về TV trong sách hướng dẫn này là những ví dụ được sử dụng để cung cấp giải thích rõ ràng về hoạt động. Vì lý do này, nên các hình minh họa có thể khác với TV thực tế của bạn.

Tường của bạn xây bằng gì?

Trước tiên, hãy kiểm tra loại tường sẽ lắp TV.

Tường thạch cao có khung thanh đứng

Cảnh báo

Độ dày tối đa của tường không quá 16 mm. - Đảm bảo kích cỡ của thanh đứng gỗ bên trong ít nhất là 51 mm × 102 mm đối với loại thường hoặc 38 mm × 89 mm đối với loại danh nghĩa. - Chừa khoảng hở tối thiểu 406 mm giữa các vít.

Bê tông cốt thép hoặc khối bê tông

Cảnh báo

Gắn Giá đỡ Treo tường trực tiếp lên tường bê tông đúc. - Đảm bảo độ dày của tường bê tông đúc ít nhất là 203 mm. - Đảm bảo kích cỡ của mỗi viên gạch không nung ít nhất là 203 mm × 203 mm × 406 mm.

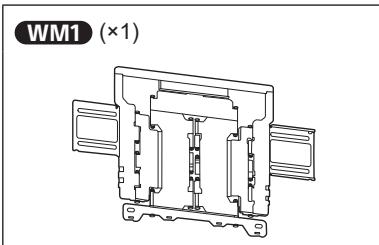

Kiểm tra các bộ phận

Dùng chung cáp với SU-WL850

Xác minh rằng tất cả các bộ phận được bao gồm.

Cung cấp kèm theo TV

• Chỉ dành cho một số khu vực/quốc gia/model.

Chuẩn bị lắp đặt

• Cẩm nang Hướng dẫn Tham khảo và Hướng dẫn cài đặt của TV trên tay trước khi lắp đặt. Xác nhận vị trí lắp đặt TV của bạn.
• Chuẩn bị bốn con vít có đường kính 8 mm và bốn gioăng (không được cung cấp). Chọn các vít phù hợp với vật liệu tường.
• Chuẩn bị các công cụ sau:

*1	5,5 mm 10 mm
*2		1,5 N·m {15 kgf·cm}	*3
	*2 (x4)	*4 (x4) 8 mm × 60 mm	*4 (x4)

*1 Chỉ dành cho tường thạch cao có các khung thanh đứng

2 Chỉ dành cho tường gạch hoặc khối bê tông 3 Tùy thuộc vào model *4 Hãy cẩn thận khi chọn vít và vòng đệm

Vòng đệm - 1/ ≤ 7,5 mm

A Lắp Giá đỡ Treo tường lên tường thạch cao có các khung thanh đứng

Lắp Giá đỡ Treo tường lên tường

Đảm bảo rằng tường có đủ không gian cho TV và có thể chịu được tối thiểu sau lần trong lượng TV.

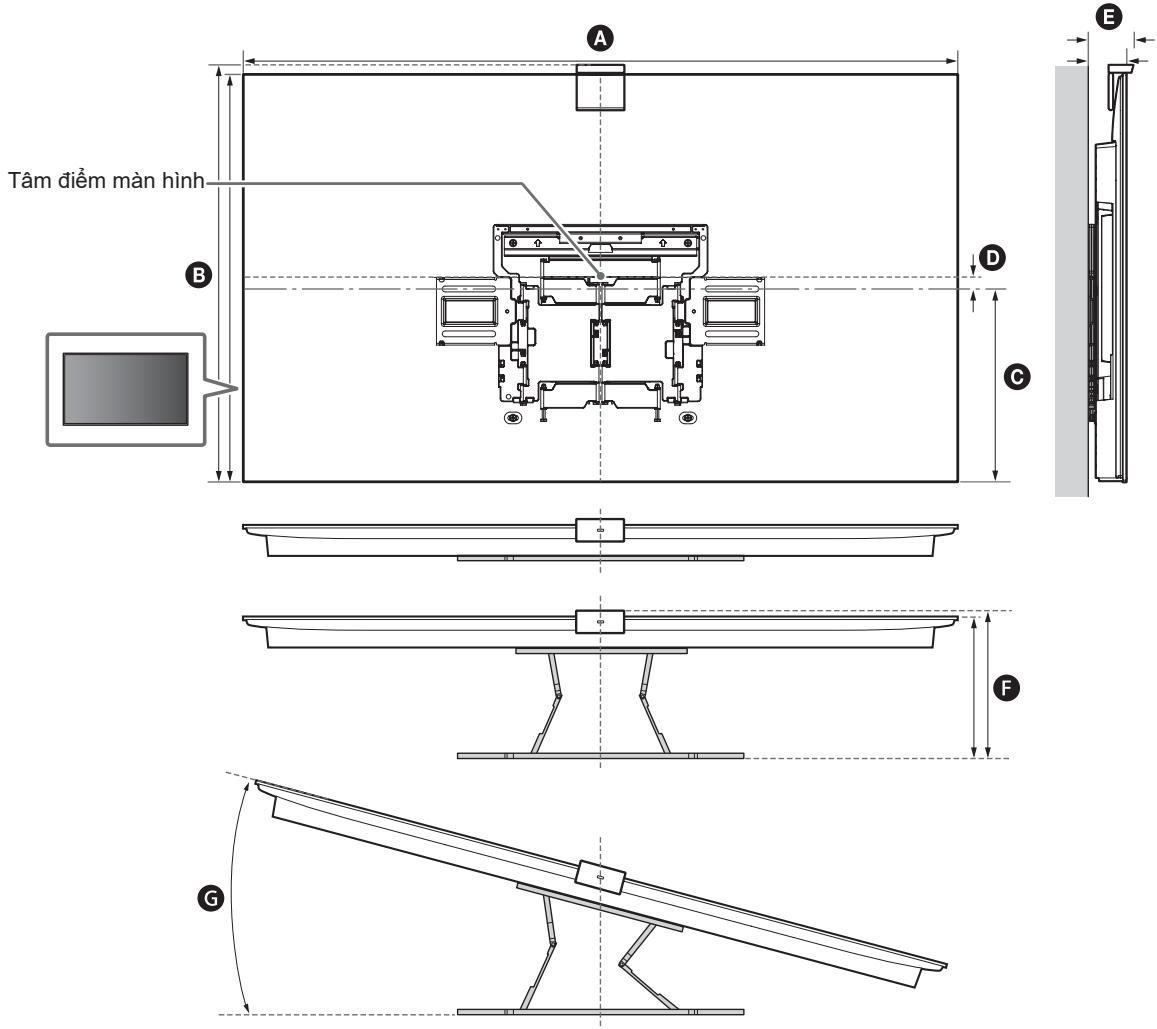

• Tham khảo mục "Độ dày để lắp đặt Giá đỡ Treo tường trên tường" ở trang 18. Tham khảo Hướng dẫn tham khảo của TV để biết trọng lượng của TV.

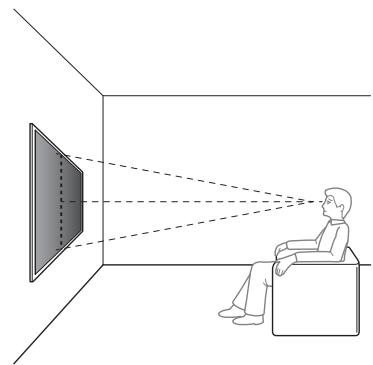

Khi TV được lắp đặt trên tường, phía trên của TV hơi nghiêng về phía trước. - Chúng tôi khuyên bạn nên kiểm tra vị trí TV từ nơi ngài xem.

2

3 Điều chỉnh WM1 với tường và đánh dấu bốn điểm thẳng với các khung thanh đứng.

Lưu ý

• Sử dụng thước đo để kiểm tra xem WM1 đã thẳng chưa.

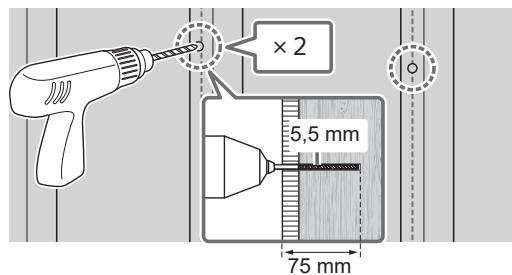

4 Khoan các lỗ thử phía trên lên các điểm đánh dấu.

Đảm bảo vị trí trên tường để khoan các lỗ đủ chắc chắn để đỡ trọng lượng ít nhất gấp sáu lần so với TV.

Lưu ý

Các lỗ thử phải được khoan tới độ sâu 75 mm, dùng mũi khoan có đường kính 5,5 mm.

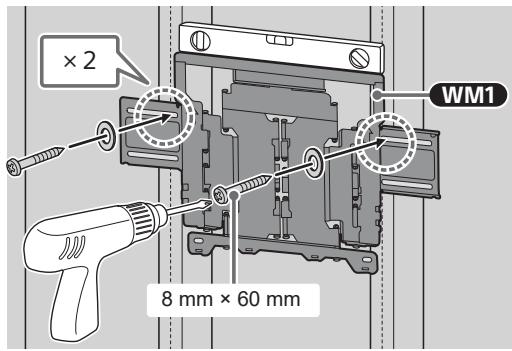

5 Lắp WM1 lên tường bằng các con vít (không được cung cấp) và vòng đệm phù hợp (không được cung cấp).

Lưu ý

• Sử dụng thước đo để kiểm tra xem WM1 đã thẳng chưa.

Cảnh báo

• Không siết quá chặt vít gỗ 8 mm × 60 mm. Siết không đúng cách có thể làm giảm lực giữ của vít gỗ 8 mm × 60 mm.

6 Khoan các lỗ thử phía dưới lên các điểm đánh dấu. (Tham khảo bước 4 về hướng dẫn khoan.)

7 Lắp vít và vòng đệm phù hợp vào lỗ.

Lưu ý

• Sử dụng thước đo để kiểm tra xem WM1 đã thẳng chưa.

2 Gắn phụ kiện treo tường VS (được cung cấp kèm theo TV) vào mặt sau của TV (gắn song song với tường).

Lưu ý

Lưu ý siết chặt phụ kiện treo tường VS khi gắn vào TV. Chỉ sử dụng tuốc nơ vít có đầu dẹt để lắp phụ kiện treo tường VS. Dùng dụng cụ khác có thể dẫn đến siết phụ kiện treo tường VS quá mạnh và làm hỏng TV.

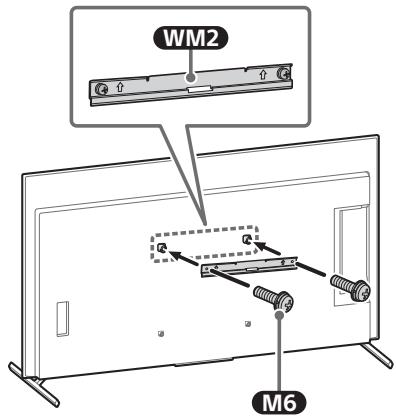

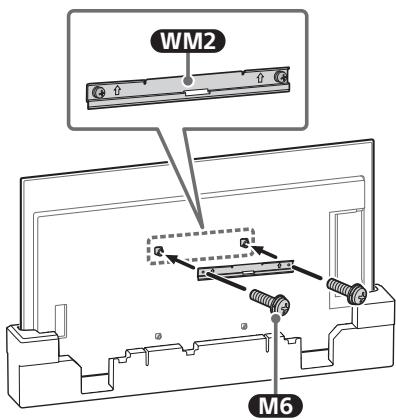

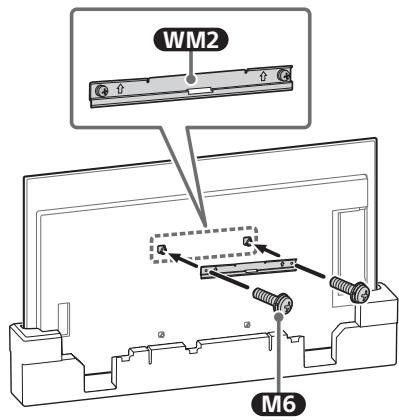

3 Gắn WM2 vào TV bằng M6.

Lắp TV lên tường hoặc để bàn

1 Tháo nắp dây đầu cực.

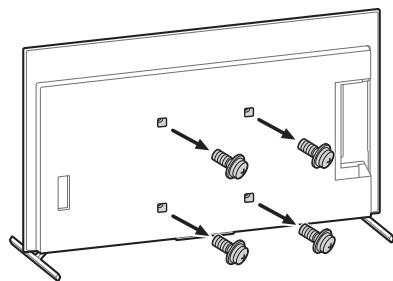

2 Tháo vít khỏi mặt sau của TV.

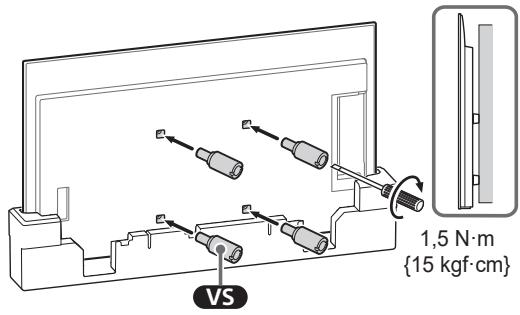

3 Gắn phụ kiện treo tường VS (được cung cấp kèm theo TV) vào mặt sau của TV (gắn song song với tường).

Lưu ý

Lưu ý siết chặt phụ kiện treo tường VS khi gắn vào TV. Chỉ sử dụng tuốc nơ vít có đầu dẹt để lắp phụ kiện treo tường VS. Dùng dụng cụ khác có thể dẫn đến siết phụ kiện treo tường VS quá mạnh và làm hỏng TV.

4 Gắn WM2 vào TV bằng M6.

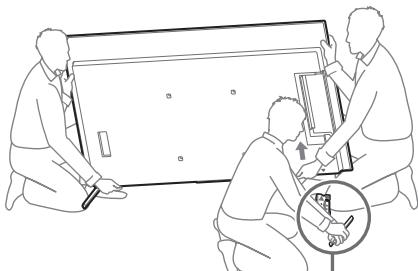

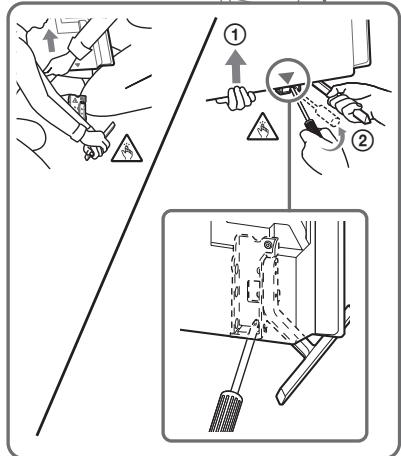

5 Tháo Bệ đỡ bàn ra khỏi TV.

• Tháo từng nén của Bệ đỡ bàn. Giữ Bệ đỡ bàn chắc chắn bằng cả hai tay trong khi người còn lại nâng TV lên.

• Thực hiện lại bước trên và tháo một bên của Bệ đỡ bàn.

Lưu ý

• Cần ba người trở lên để tháo Bệ đỡ bàn.
• Cẩn thận không dùng lực quá mạnh khi tháo Bệ đỡ bàn khỏi TV vì có thể khiến TV bị rơi, gây thương tích hoặc hư hỏng đối với TV.
• Cẩn thận khi thao tác với Bệ đỡ bàn để tránh làm hỏng TV.
• Cẩn thận khi nâng TV vì trong quá trình tháo, Bệ đỡ bàn có thể bị lật và gây thương tích.
• Cẩn thận khi tháo Bệ đỡ bàn khỏi TV để không bị rơi và gây hư hỏng bề mặt đặt TV.

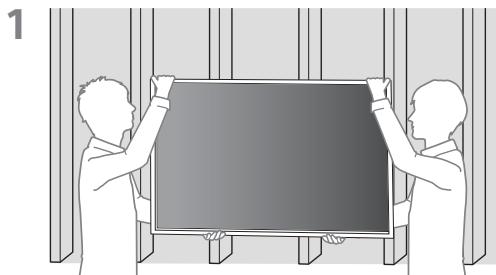

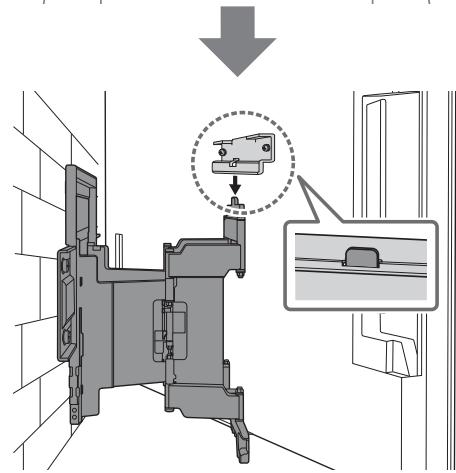

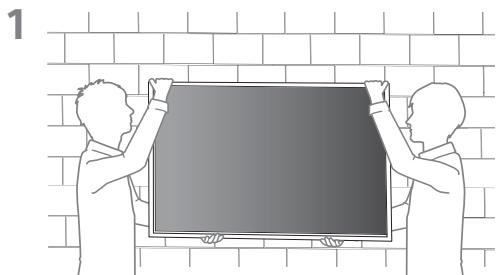

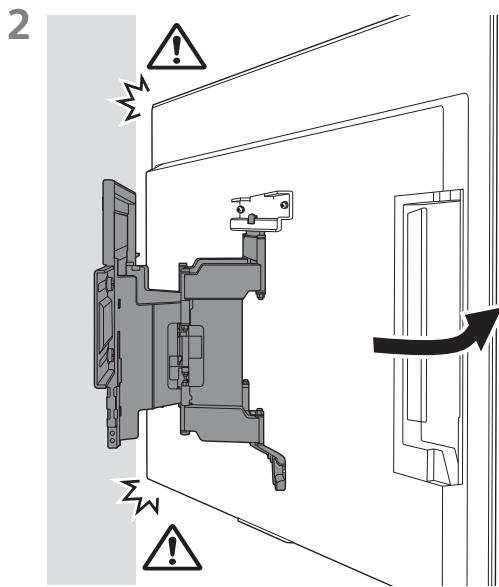

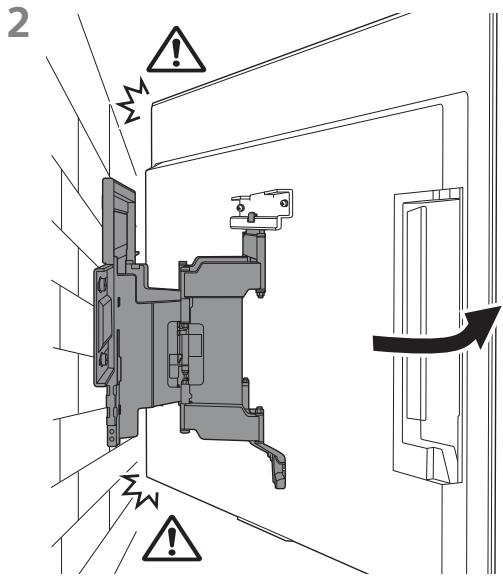

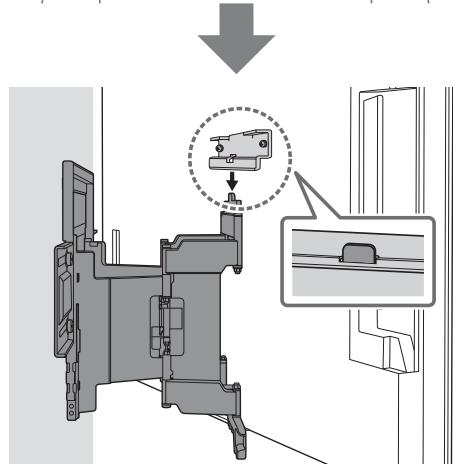

Lắp đặt TV lên tường

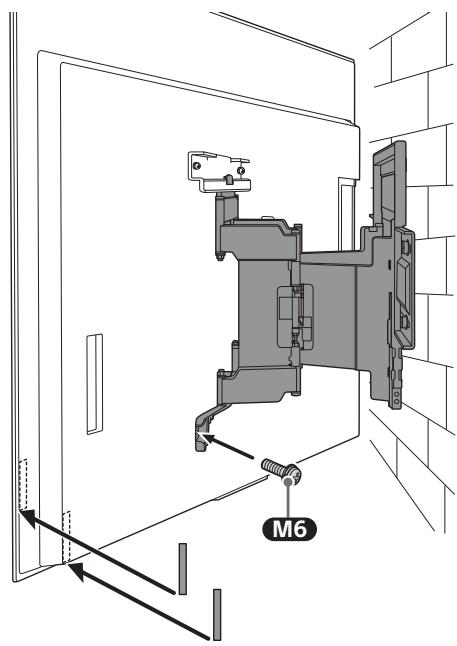

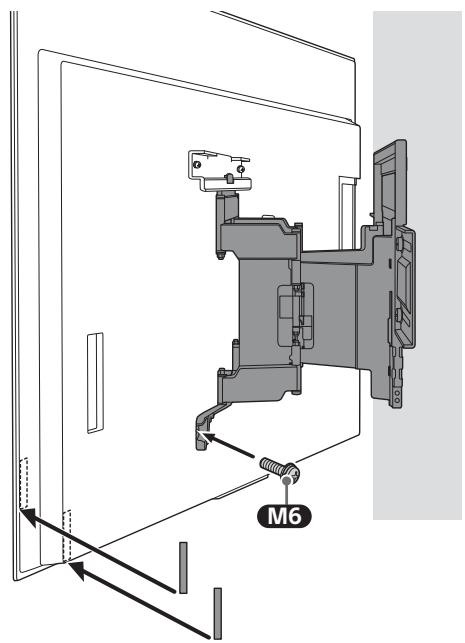

3 Siết vít vào phần bên trái và bên phải của Giá đỡ Treo tường bằng M6 và gắn WM3.

Lưu ý

• Không gắn WM3 trên nhãn.

4

Xác nhận hoàn thành việc lắp đặt

Kiểm tra các điểm sau.

• Dây và cáp không bị vặn xoắn bó tệp.

CẢNH BÁO

• Việc đặt dây nguồn, v.v. không phù hợp có thể gây cháy hoặc điện giật do chập điện. Đảm bảo xác nhận hoàn thành việc lắp đặt một cách an toàn.

Thông tin khác

Khi tháo TV, hãy đảo ngược quy trình lắp đặt trước đó.

CẢNH BÁO

• Để di chuyển TV có kích thước lớn cần có ít nhất hai người (ít nhất ba người đối với TV từ 189,3 cm (75 inch) trở lên) (ngoại trừ Ai Cập).

Để di chuyển TV có kích thước lớn cần có ít nhất hai người (ít nhất ba người đối với TV từ 75 inch (189,3 cm) trở lên) (chỉ áp dụng với Ai Cập).

B Gắn Giá đỡ Treo tường vào bê tông cường hoặc khối bê tông

Lắp Giá đỡ Treo tường lên tường

Đảm bảo rằng tường có đủ không gian cho TV và có thể đỡ được tối thiểu sau lần trong lượng TV.

• Tham khảo mục "Để đo để lắp đặt Giá đỡ Treo tường trên tường" ở trang 18.
• Tham khảo Hướng dẫn tham khảo của TV để biết trọng lượng của TV.

Lưu ý

Khi TV được lắp đặt trên tường, phía trước của TV hơi nghiêng về phía trước. - Chúng tôi khuyên bạn nên kiểm tra vị trí TV từ nơi ngồi xem.

2 Điều chỉnh WM1 với tường và đánh dấu bốn điểm.

Lưu ý

• Sử dụng thước đo để kiểm tra xem WM1 đã thẳng chưa.

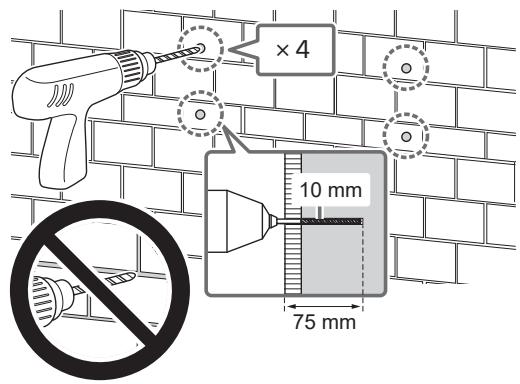

3 Khoan các lỗ thử lên các điểm đánh dấu.

Đảm bảo vị trí trên tường để khoan các lỗ đủ chắc chắn để đỡ trọng lượng ít nhất gấp sáu lần so với TV.

Lưu ý

Các lỗ thử phải được khoan tới độ sâu 75mm, dùng mũi khoan có đường kính 10mm.

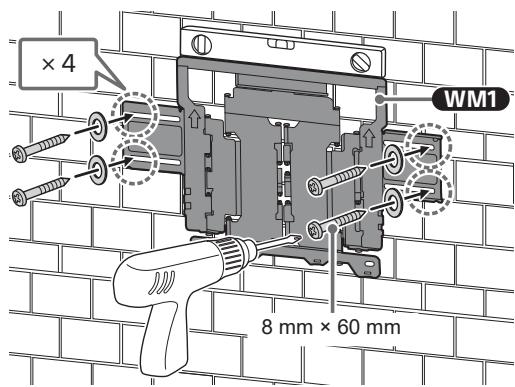

5 Lắp WM1 lên tường bằng các con vít (không được cung cấp) và vòng đệm phù hợp (không được cung cấp).

Lưu ý

• Sử dụng thước đo để kiểm tra xem WM1 đã thẳng chưa.

Cảnh báo

• Không siết quá chặt vít gỗ 8 mm × 60 mm. Siết không đúng cách có thể làm giảm lực giữ của vít gỗ 8 mm × 60 mm.

2 Gắn phụ kiện treo tường VS (được cung cấp kèm theo TV) vào mặt sau của TV (gắn song song với tường).

Lưu ý

Lưu ý siết chặt phụ kiện treo tường VS khi gắn vào TV. Chỉ sử dụng tuốc nơ vít có đầu dẹt để lắp phụ kiện treo tường VS. Dùng dụng cụ khác có thể dẫn đến siết phụ kiện treo tường VS quá mạnh và làm hỏng TV.

3 Gắn WM2 vào TV bằng M6.

Lắp TV lên tường hoặc bệ đỡ bàn

1 Tháo nắp dây nguồn.

2 Tháo vít khỏi mặt sau của TV.

3 Gắn phụ kiện treo tường VS (được cung cấp kèm theo TV) vào mặt sau của TV (gần song song với tường).

Lưu ý

Lưu ý siết chặt phụ kiện treo tường VS khi gắn vào TV. Chỉ sử dụng tuốc nơ vít có đầu dẹt để lắp phụ kiện treo tường VS. Dùng dụng cụ khác có thể dẫn đến siết phụ kiện treo tường VS quá mạnh và làm hỏng TV.

4 Gắn WM2 vào TV bằng M6.

5 Tháo bệ đỡ bàn ra khỏi TV.

• Tháo từng nén của bệ đỡ bàn. Giữ bệ đỡ bàn chắc chắn bằng cả hai tay trong khi người còn lại nâng TV lên.

• Thực hiện lại bước trên và tháo một bên của bệ đỡ bàn.

Lưu ý

• Cần ba người trở lên để tháo bệ đỡ bàn.
• Cẩn thận không dùng lực quá mạnh khi tháo Bệ đỡ bàn khỏi TV vì có thể khiến TV bị rơi, gây thương tích hoặc hư hỏng đối với TV.
• Cẩn thận khi thao tác với Bệ đỡ bàn để tránh làm hư hỏng TV.
• Cẩn thận khi nâng TV vì trong quá trình tháo, Bệ đỡ bàn có thể bị lật và gây thương tích.
• Cẩn thận khi tháo Bệ đỡ bàn khỏi TV để không bị rơi và gây hư hỏng bệ đỡ hoặc TV.

Lắp đặt TV lên tường

VN

- Không gắn WM3 trên nhãn.

3 Siết vít vào phần bên trái và bên phải của Giá đỡ Treo tường bằng M6 và gắn WM3.

Lưu ý

• TV có thể không di chuyển đến gần tường tùy thuộc vào loại và số lượng cáp được gắn. Đây không phải là sự cố.

CẢNH BÁO

• Để di chuyển TV có kích thước lớn cần có ít nhất hai người (ít nhất ba người đối với TV từ 189,3 cm (75 inch) trở lên) (ngoại trừ Ai Cập).

Để di chuyển TV có kích thước lớn cần có ít nhất hai người (ít nhất ba người đối với TV từ 75 inch (189,3 cm) trở lên) (chỉ áp dụng đối với Ai Cập).

Xác nhận hoàn thành tiến lắp đặt

• Dây và cáp không bị vặn xoắn bó tép.

CẢNH BÁO

• Việc đặt dây nguồn, v.v. không phù hợp có thể gây cháy hoặc điện giật do chập điện. Đảm bảo xác nhận hoàn thành việc lắp đặt một cách an toàn.

Thông tin khác

Khi tháo TV, hãy đảo ngược quy trình lắp đặt trước đó.

CẢNH BÁO

• Để di chuyển TV có kích thước lớn cần có ít nhất hai người (ít nhất ba người đối với TV từ 189,3 cm (75 inch) trở lên) (ngoại trừ Ai Cập).

Để di chuyển TV có kích thước lớn cần có ít nhất hai người (ít nhất ba người đối với TV từ 75 inch (189,3 cm) trở lên) (chỉ áp dụng đối với Ai Cập).

Thông số kỹ thuật

WM1

Kích thước: (Xấp xỉ) [mm]

a : 354

b : 116

c : 77

d:563

e : 533

f : 370

g : 368

h : 350

i : 11

Trọng lượng (chỉ chân đế): (Xấp xỉ) [kg] 3,0

Thiết kế và thông số kỹ thuật có thể thay đổi mà không cần thông báo.

Tài liệu tham khảo

Đồ đạc lắp đặt Giá đỡ Treo tường trên tường

Các con số trong bảng có thể khác tùy theo quá trình lắp đặt.

Có Camera (mm)

Tên sân phám	A	B	C	D	E	F*	G* (°)
XR-77A8xEL	1.722	1.013	340	165	78	281	15
XR-65A8xEL	1.448	851	342	82	77	281	18
XR-55A8xEL	1.227	727	342	20	77	281	19

* (Xấp xỉ)

Không có Camera (mm)

Tên sân phám	A	B	C	D	E	F*	G* (°)
XR-77A8xL	1.722	998	340	165	66	269	15
XR-65A8xL	1.448	836	342	82	66	269	18
XR-55A8xL	1.227	712	342	20	66	269	19

* (Xấp xỉ)
