Tip produs	Suport de perete pentru televizor
Marcă	Sony
Model	SU-WL850
Greutatea suportului	Aproximativ 3,0 kg (doar baza)
Dimensiuni (suport)	a : 354 mm, b : 116 mm, c : 77 mm, d : 563 mm, e : 533 mm, f : 370 mm, g : 368 mm, h : 350 mm, i : 11 mm
Materiale	Metal (probabil oțel)
Culoare	Negru (nespecificat, estimare curentă)
Compatibilitate	Televizoare Sony din seriile XR-77/65/55A8xL și A8xEL
Fixare pe perete	Pentru pereți din gips-carton cu montanți sau beton solid/bloc de beton
Șuruburi furnizate	Nu, șuruburi de 8 mm diametru adaptate peretelui, de cumpărat separat
Piese furnizate	WM1 (x1), WM2 (x1), WM3 (x4), M6 (x4), WT1 (x6)
Unghi de înclinare (cu cameră)	Aproximativ 15° până la 19° în funcție de model
Unghi de înclinare (fără cameră)	Aproximativ 15° până la 19° în funcție de model
Distanța față de perete (cu cameră)	Aproximativ 269 mm până la 281 mm în funcție de model
Distanța față de perete (fără cameră)	Aproximativ 269 mm până la 281 mm în funcție de model
Instalare	Trebuie efectuată de un instalator profesionist autorizat
Siguranță	Peretele trebuie să suporte de cel puțin 6 ori greutatea televizorului; nu depășiți sarcina maximă
Întreținere	Curățați cu o cârpă moale, evitați produsele abrazive; nu aplicați forță excesivă
Reparabilitate	Nicio piesă detașabilă furnizată; contactați un instalator autorizat pentru orice reparație
Garanție	Consultați termenii și condițiile generale Sony

Întrebări frecvente - SU-WL850 SONY

Ce televizoare sunt compatibile cu suportul de perete Sony SU-WL850?

Suportul este conceput pentru televizoarele Sony din următoarele serii: XR-77A8xL / 77A8xEL, XR-65A8xL / 65A8xEL, XR-55A8xL / 55A8xEL (x/xx reprezintă caractere specifice modelului).

Pot instala acest suport eu însumi?

Nu, Sony recomandă insistent apelarea la un instalator profesionist autorizat. O instalare incorectă poate duce la căderea televizorului și poate provoca răni grave.

Care este greutatea maximă suportată de suport?

Peretele trebuie să poată suporta o greutate de cel puțin șase ori mai mare decât cea a televizorului. Consultați Ghidul de referință al televizorului pentru a afla greutatea exactă.

Suportul permite înclinarea sau rotirea televizorului?

Da, suportul permite o înclinare în față. Unghiul de înclinare variază în funcție de model (aproximativ 15° până la 19°). De asemenea, este posibilă rotirea laterală a televizorului, dar cu prudență.

Care sunt instrumentele necesare pentru instalare?

Veți avea nevoie de o șurubelniță, un burghiu, dibluri adaptate peretelui dvs. și șuruburi de 8 mm diametru (nu sunt furnizate). Pentru pereții din gips-carton, se recomandă un burghiu de 5,5 mm; pentru beton, un burghiu de 10 mm.

Cum se fixează suportul pe un perete de beton?

Perforați găuri de ghidare de 75 mm adâncime cu un burghiu de 10 mm, apoi fixați suportul WM1 cu ajutorul șuruburilor adaptate (nu sunt furnizate) și al șaibelor. Utilizați un nivelă pentru a garanta orizontalitatea.

Cum se fixează suportul pe un perete din gips-carton?

Asigurați-vă că grosimea peretelui nu depășește 16 mm și că montanții sunt distanțați la cel puțin 406 mm. Perforați găuri de ghidare de 75 mm cu un burghiu de 5,5 mm și fixați suportul cu șuruburi adaptate.

Ce trebuie făcut dacă televizorul nu se apropie de perete după instalare?

Acest lucru se poate datora tipului și numărului de cabluri conectate în spatele televizorului. Nu este o defecțiune de funcționare. Încercați să rearanjați cablurile pentru a le reduce.

Cum se scoate televizorul de pe suportul de perete?

Urmați procedura inversă instalării. Pentru televizoarele mari (75 de inci și mai mari), sunt necesare două sau mai multe persoane. Deșurubați șuruburile de siguranță și ridicați cu grijă televizorul.

Unde pot găsi instrucțiuni detaliate pentru instalare?

Consultați manualul de instalare furnizat cu suportul, care include scheme și pași precisi. De asemenea, puteți descărca instrucțiunile de pe site-ul Sony.

MANUAL DE UTILIZARE SU-WL850 SONY

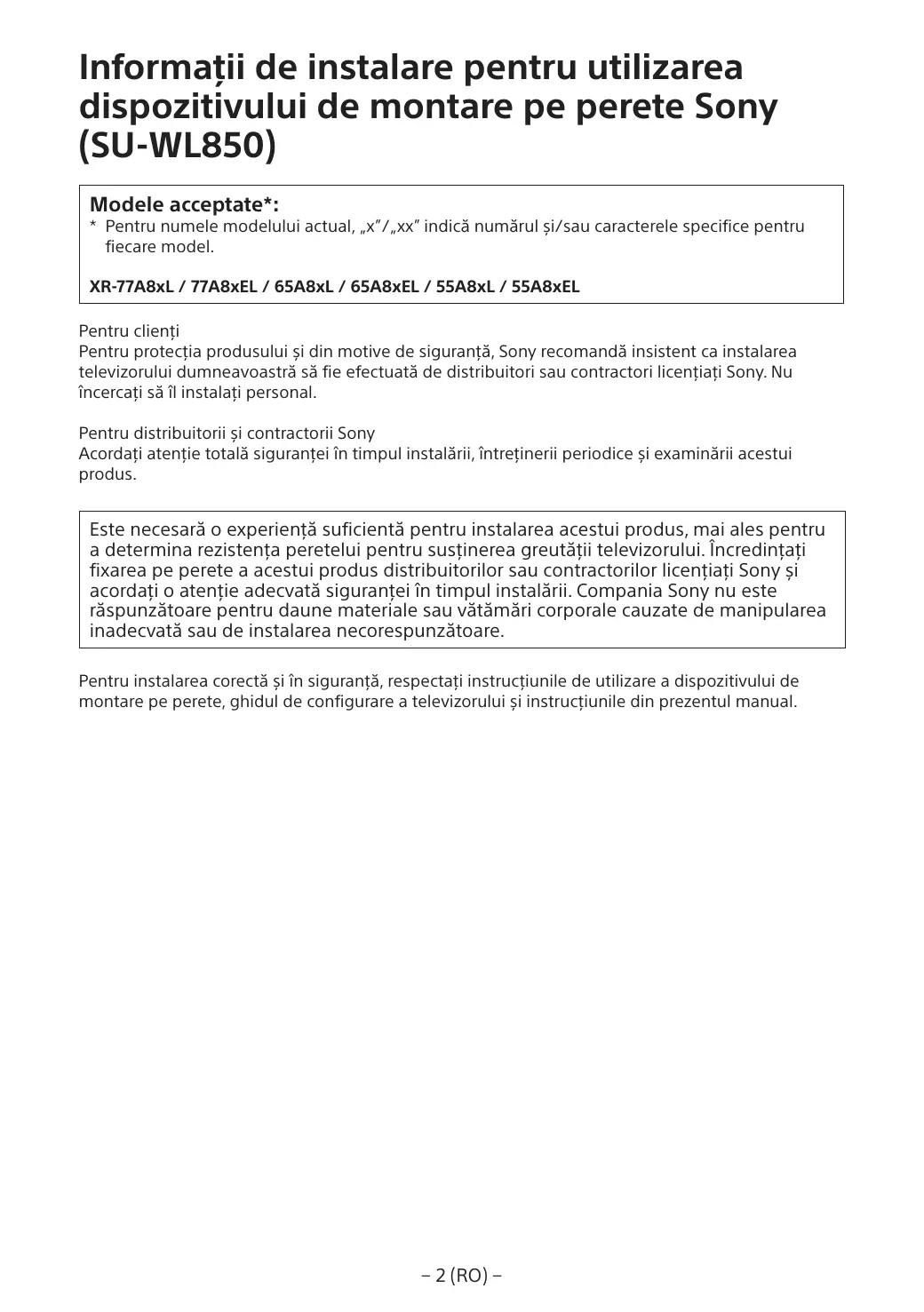

Instrucțiuni de instalare pentru utilizarea dispozitivului de montare pe perete Sony (SU-WL850)

Modele acceptate*:

• Pentru numele modelului actual, „x”/„xx” indică numărul și/sau caracterele specifice pentru fiecare model.

XR-77A8xL / 77A8xEL / 65A8xL / 65A8xEL / 55A8xL / 55A8xEL

Pentru clienți

Pentru protecția produsului și din motive de siguranță, Sony recomandă insistent ca instalarea televizorului dumneavoastră să fie efectuată de distribuitori sau contractori licențiați Sony. Nu încercați să îl instalați personal.

Pentru distribuitorii și contractorii Sony

Acordați atenție totală siguranței în timpul instalării, întreținerii periodice și examinării acestui produs.

Este necesară o experiență suficientă pentru instalarea acestui produs, mai ales pentru a determina rezistența peretelui pentru susținerea greutății televizorului. Încredințați fixarea pe perete a acestui produs distribuitorilor sau contractorilor licențiați Sony și acordați o atenție adecvată siguranței în timpul instalării. Compania Sony nu este răspunzătoare pentru daune materiale sau vătămări corporale cauzate de manipularea inadecvată sau de instalarea necorespunzătoare.

Pentru instalarea corectă și în siguranță, respectați instrucțiunile de utilizare a dispozitivului de montare pe perete, ghidul de configurare a televizorului și instrucțiunile din prezentul manual.

Dispozitiv de montare pe perete

Despre siguranță

Vă mulțumim pentru achiziționarea acestui produs.

Pentru clienți

Montarea televizorului pe perete

AVERTISMENT

INSTALARE PROFESIONALĂ NECESARĂ

Acest produs trebuie instalat exclusiv de către un instalator profesionist, instruit să identifice rezistența peretelui care va trebui să susțină greutatea TV-ului. Dacă nu este fixat corespunzător la instalare, TV-ul ar putea cădea și ar putea provoca vătămări grave. Sony nu își asumă responsabilitatea pentru daunele sau vătămările cauzate de manipularea necorespunzătoare sau instalarea greșită, sau instalarea altor produse decât cel specificat. Drepturile dvs. prevăzute de lege (dacă există) nu sunt afectate.

Pentru distribuitorii Sony

Pentru instalarea acestui produs este necesar un nivel suficient de experiență. Citiți cu atenție acest manual de instrucțiuni, pentru a efectua operațiile de instalare în siguranță. Sony nu este responsabilă pentru niciun fel de daune materiale sau vătămări corporale determinate de manipularea eronată sau de instalarea inadecvată. Înmânați acest manual clientului după instalare.

Acest manual de instrucțiuni prezintă modul de manipulare corectă a produsului și măsurile importante de precauție necesare pentru prevenirea accidentelor. Aveți responsabilitatea să citiți, să înțelegeți clar și să respectați toate instrucțiunile din acest manual de instrucțiuni. În caz contrar, pot rezulta vătămări corporale sau daune materiale grave ce ar putea conduce la anularea garanției. Păstrați acest manual disponibil pentru consultări ulterioare.

Produsele Sony sunt proiectate ținând cont de siguranță. Totuși, dacă produsele sunt utilizate incorect, pot avea ca rezultat producerea de grave vătămări corporale prin incendiu, electrocutare, răsturnarea sau căderea produsului. Respectați măsurile de precauție pentru siguranță, în vederea evitării unor asemenea accidente.

ATENȚIE

Produse specificate

Acest dispozitiv de montare pe perete este proiectat în vederea utilizării cu televizoare specifice. Pentru televizoare, citiți ghidul de referință pentru a verifica dacă dispozitivul de montare pe perete poate fi utilizat.

Pentru clienți

AVERTISMENT

Dacă următoarele măsuri de precauție nu sunt respectate, pot rezulta grave vătămări corporale sau deces prin incendiu, electrocutare sau căderea produsului.

Subcontractați instalarea produsului unor contractori licențiați și țineți copii la mică distanță în timpul instalării.

Dacă dispozitivul de montare pe perete sau televizorul nu este corect instalat, se pot produce următoarele accidente. Aveți grijă ca instalarea să fie efectuată de către contractori licențiați.

• Televizorul poate cădea și poate cauza grave vătămări corporale, precum contuzii sau fracturi.
• Dacă peretele pe care este instalat dispozitivul de montare pe perete este instabil, nu este plan sau nu este perpendicular pe podea, aparatul poate cădea și poate cauza vătămări corporale sau daune materiale. Peretele trebuie să poată susține o greutate de cel puțin șase ori mai mare decât greutatea TV-ului. (Consultați ghidul de referință al televizorului pentru a-i determina greutatea.)
• Dacă instalarea dispozitivului de montare pe perete nu este suficient de rezistentă, aparatul poate cădea și poate cauza vătămări corporale sau daune materiale.

Contractați operațiile de montare sau demontare a televizorului unor contractori licențiați.

Dacă persoane în afara unor contractori licențiați transportă sau demontează televizorul, acesta poate cădea și poate cauza vătămări corporale sau daune materiale. Pentru transportul unui televizor de mari dimensiuni, este nevoie de două sau mai multe persoane (trei sau mai multe persoane pentru televizoarele cu diagonala mai mare sau egală cu 189,3 cm (75 inci)) (cu excepția Egiptului).

Pentru transportul unui televizor de mari dimensiuni, este nevoie de două sau mai multe persoane (trei sau mai multe persoane pentru televizoarele cu diagonala mai mare sau egală cu 75 inci (189,3 cm)) (numai Egipt).

Nu demontați șuruburile, etc., după montarea televizorului.

În caz contrar, televizorul poate cădea și poate cauza vătămări corporale sau daune materiale.

Nu aduceți modificări componentelor dispozitivului de montare pe perete.

În caz contrar, dispozitivul de montare pe perete poate cădea și poate cauza vătămări corporale sau daune materiale.

Nu montați alte echipamente în afara produsului specificat.

Acest dispozitiv de montare pe perete este proiectat numai în vederea utilizării cu produsul specificat. Dacă montați alt echipament decât cel specificat, acesta poate cădea sau se poate sparge și poate cauza vătămări corporale sau daune materiale.

Nu aplicați alte sarcini în afara televizorului pe dispozitivul de montare pe perete. Nu zdruncinați televizorul stânga/dreapta, sus/jos.

În caz contrar, televizorul poate cădea și poate cauza vătămări corporale sau daune materiale.

Nu vă rezemați de și nu vă agățați de televizor.

Nu vă rezemați pe televizor și nu vă agățați de el, deoarece acesta poate cădea și poate cauza grave vătămări corporale.

ATENȚIE

Dacă următoarele măsuri de precauție nu sunt respectate, se pot produce vătămări corporale sau daune materiale.

• Aveți grijă să nu vă prindeți degetele la manipularea dispozitivului de montare pe perete sau la rotirea TV-ului.
• În timp ce pivotați setul TV, manevrați cu grijă și aveți grijă să nu loviți persoanele din apropiere.
• Asigurați-vă că depozitați componentele neutilizate în siguranță, pentru utilizări viitoare. Nu le lăsați la îndemâna copiilor.

Nu manipulați produsul cu forță excesivă în timpul curățării sau al întreținerii.

Nu aplicați o forță excesivă în partea de sus a televizorului. În caz contrar, televizorul poate cădea și poate cauza vătămări corporale sau daune materiale.

Nu amplasați acest produs în apropierea dispozitivelor medicale.

Acest produs (inclusiv accesoriile) conține unul sau mai mulți magneți care pot interfera cu stimulatoarele cardiace, șunturile ventriculo-peritoneale programabile pentru tratarea hidrocefaliei sau alte dispozitive medicale. Nu amplasați acest produs în apropierea persoanelor care utilizează astfel de dispozitive medicale. Solicitați sfatul medicului înainte de a utiliza acest produs dacă folosiți astfel de dispozitive medicale.

A nu se lăsa la îndemâna copiilor sau a persoanelor aflate sub supraveghere.

Acest produs (inclusiv accesoriile) conține unul sau mai mulți magneți. Înghițirea magnetului/magneților poate cauza vătămări grave, de exemplu sufocare sau leziuni intestinale. Dacă magneții (sau un singur magnet) au fost înghițiți, consultați imediat medicul.

Măsuri de precauție

• Dacă utilizați timp îndelungat televizorul instalat pe dispozitivul de montare pe perete, peretele din spatele sau deasupra televizorului se poate decolora, iar tapetul se poate desprinde, în funcție de materialul peretelui.
• Dacă dispozitivul de montare pe perete este demontat după instalarea sa pe perete, în perete vor rămâne orificiile pentru șuruburi.
• Nu utilizați dispozitivul de montare pe perete într-o locație unde este supus la vibrații mecanice.

Instalarea dispozitivului de montare pe perete

Pentru distribuitorii Sony

AVERTISMENT

Următoarele instrucțiuni sunt destinate numai distribuitorilor Sony. Citiți măsurile de precauție descrise mai sus și acordați o atenție specială siguranței în timpul instalării, al întreținerii și verificării acestui produs.

Nu instalați dispozitivul de montare pe perete pe suprafețe ale peretelui unde colțurile sau părțile laterale ale televizorului ies în afara față de suprafața peretelui.

Nu instalați dispozitivul de montare pe perete pe suprafețe ale peretelui precum un stâlp, unde colțurile sau părțile laterale ale televizorului ies în afară față de suprafața peretelui. Dacă se întâmplă ca o persoană sau un obiect să lovească partea sau colțul ieșit în afară al televizorului, acest lucru poate cauza vătămări corporale sau materiale.

Nu instalați televizorul deasupra unei instalații de aer condiționat sau dedesubtul acesteia.

Dacă televizorul este expus timp îndelungat la scurgeri de apă sau la curenți de aer provenitori de la o instalație de aer condiționat, se pot produce incendii, șocuri electrice sau defecțiuni ale televizorului.

Instalați dispozitivul de montare pe perete în condiții de siguranță, urmând indicațiile din acest manual de instrucțiuni.

Dacă oricare dintre șuruburi sunt slăbite sau cad, dispozitivul de montare pe perete poate cădea și poate cauza vătămări corporale sau daune materiale. Utilizați șuruburi corespunzătoare pentru materialul peretelui și instalați unitatea cu rezistență suficientă, utilizând patru șuruburi cu diametru de 8 mm (sau echivalent).

Utilizați corespunzător șuruburile și piesele de montaj furnizate, urmând instrucțiunile din acest manual de instrucțiuni. Dacă utilizați elemente înlocuitoare, televizorul poate cădea și poate cauza vătămări corporale sau deteriorarea televizorului.

Asamblați dispozitivul de montare pe perete în mod corespunzător, urmând procedura explicată în acest manual de instrucțiuni.

Dacă oricare dintre șuruburi sunt slăbite sau cad, televizorul poate cădea și poate cauza vătămări corporale sau deteriorarea televizorului.

Strângeți adecvat șuruburile în poziția indicată.

În caz contrar, televizorul poate cădea și poate cauza vătămări corporale sau deteriorarea televizorului.

Nu supuneți televizorul la șocuri pe durata instalării.

Dacă televizorul este expus la șocuri, poate cădea sau se poate sparge. Aceasta poate cauza vătămări corporale.

Instalați televizorul pe un perete plan și perpendicular pe podea.

În caz contrar, televizorul poate cădea și poate cauza vătămări corporale.

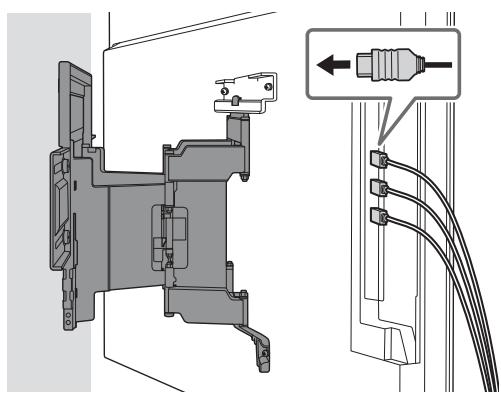

După instalarea corectă a televizorului, fixați cablurile în mod corespunzător.

Dacă oameni sau obiecte se încurcă în cabluri, aceasta poate duce la vătămări corporale sau la deteriorarea televizorului.

Nu permiteți ciupirea/perforarea cablului de alimentare în curent alternativ și nici a cablului de conexiune.

În cazul în care cablul de alimentare în curent alternativ sau cablul de conexiune sunt ciupite/perforate între aparat și perete sau sunt îndoite sau răsucite forțat, conductorii interni pot deveni expuși și pot cauza un scurtcircuit sau o întrerupere a alimentării cu energie electrică. Aceasta poate determina incendii sau un șoc electric.

Șuruburile necesare pentru fixarea dispozitivului de montare pe perete nu sunt furnizate.

Utilizați șuruburile corespunzătoare pentru materialul și structura peretelui la fixarea dispozitivului de montare pe perete.

Înainte de a începe

• Ilustrațiile televizoarelor prezentate în acest manual sunt exemple utilizate pentru a oferi explicații clare ale operațiilor. Din acest motiv, ilustrațiile pot apărea diferite față de cele ale televizorului real.

Din ce este realizat peretele?

Mai întâi, verificați tipul peretelui pe care veți instala televizorul.

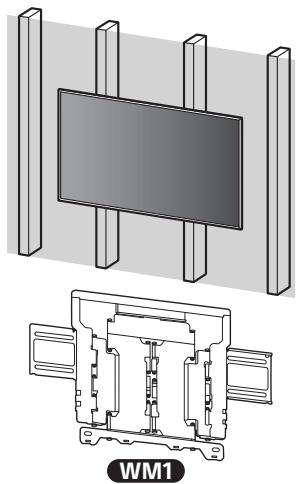

Gips-carton cu știfturi

Măsuri de precauție

Grosimea maximă a peretelui de gips-carton: 16 mm. - Asigurați-vă că dimensiunea știfturilor de lemn interioare este cel puțin 51 mm × 102 mm (normal) sau de cel puțin 38 mm × 89 mm (nominal). - Mențineți un spațiu minim de 406 mm pe orizontală între dispozitivele de fixare.

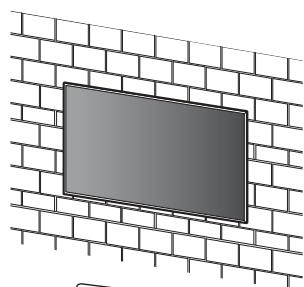

O singură bucată de beton sau mai multe blocuri de beton

Măsuri de precauție

• Montați dispozitivul de montare pe perete direct pe peretele dintr-o singură bucată de beton.
• Asigurați-vă că grosimea peretelui dintr-o singură bucată de beton este de cel puțin 203 mm.
• Asigurați-vă că dimensiunea fiecărui bloc de beton este cel puțin 203 mm × 203 mm × 406 mm.

Verificarea pieselor

Furnizat cu SU-WL850

Furnizat cu televizorul

Element de fixare a dispozitivului de montare pe perete VS (× 4)*

• Numai pentru anumite regiuni/țări/modele.

Pregătirea pentru instalare

• Țineți la îndemână ghidul de referință și ghidul de configurare a televizorului înainte de a începe instalarea.
• Confirmați poziția de instalare a televizorului.
• Pregătiți patru șuruburi cu diametrul de 8 mm și patru șaibe corespunzătoare (neincluse).

Selectați șuruburi corespunzătoare pentru materialul peretelui.

• Pregătiți următoarele scule:

*1	5,5 mm 10 mm
*2		1,5 N·m {15 kgf·cm}	*3
	*2 (x4)	*4 (x4) 8 mm × 60 mm	*4 (x4)

*1 Doar pentru pereți din gips-carton cu știfturi

*2 Doar pentru pereți dintr-o singură bucată de beton sau din mai multe blocuri de beton *3 În funcție de modele *4 Aveți grijă atunci când alegeți șuruburile și șaibele

A Fixarea dispozitivului de montare pe perete pe gips-carton cu știfturi

Instalarea pe perete a dispozitivului de montare pe perete

1 Stabiliți locația de instalare.

Asigurați-vă că peretele dispune de spațiu suficient pentru televizor și că poate susține o greutate de cel puțin șase ori mai mare decât cea a televizorului.

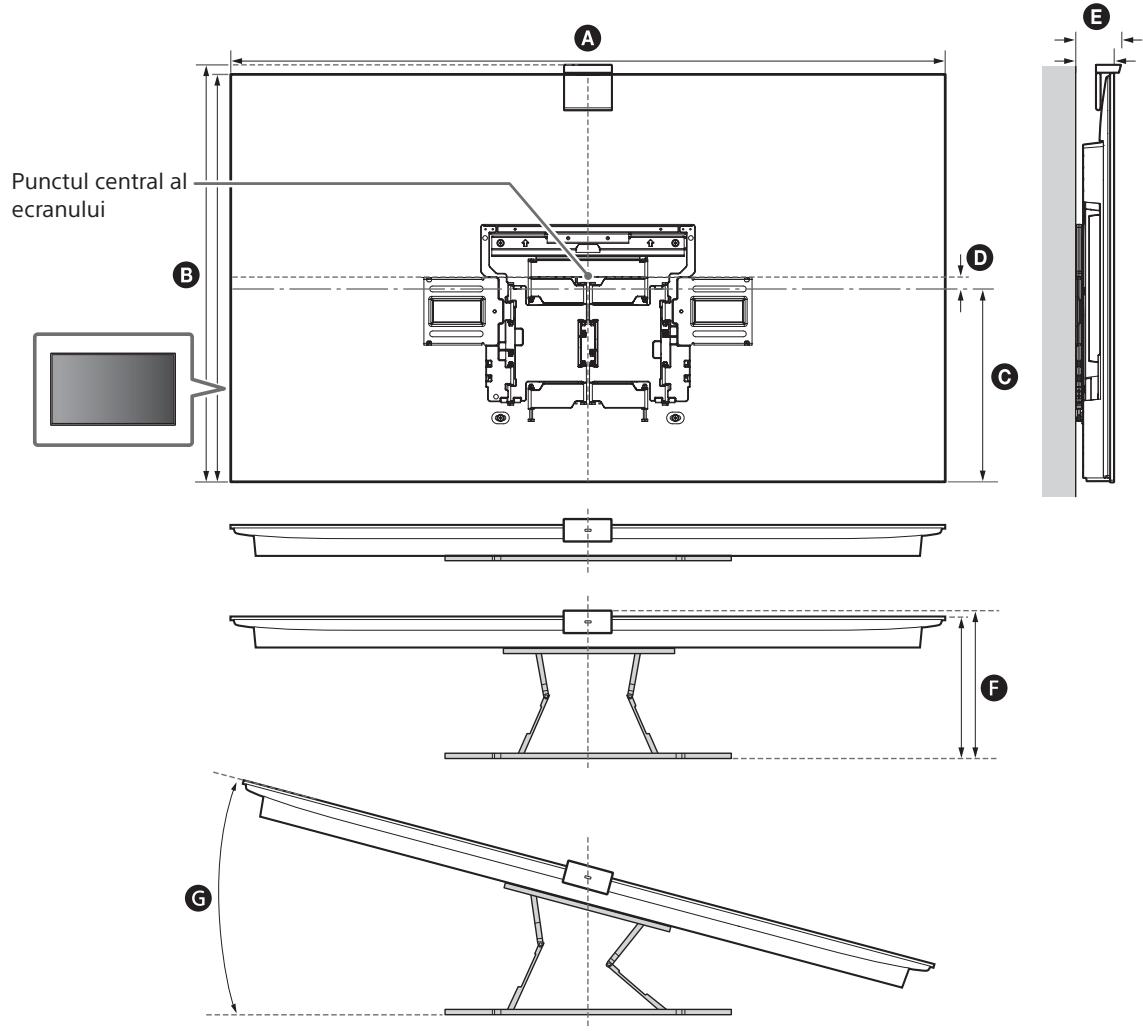

• Consultați „Măsurarea pentru instalarea pe perete a dispozitivului de montare pe perete” de la pagina 19.
• Consultați ghidul de referință al televizorului pentru a determina greutatea televizorului.

Notă

• Când televizorul este instalat pe perete, partea superioară a televizorului se înclină ușor înainte.
• Vă recomandăm să verificați poziția TV-ului în mediul de vizualizare.

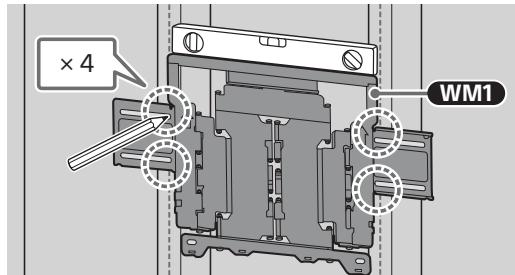

3. Aliniați WM1 cu peretele și realizați patru marcaje aliniate cu stifturile.

Notă

• Folosiți o nivelă pentru a verifica dacă WM1 este drept.

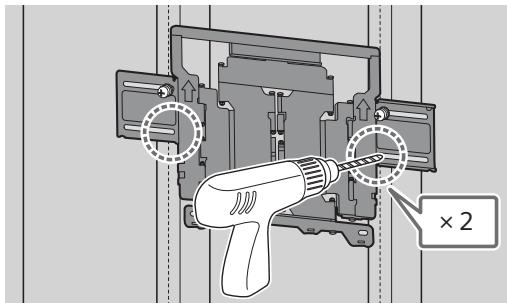

4. Dați găurile pilot în partea de sus, respectând marcajele.

Asigurați-vă că locul de amplasare pe perete în care veți face găurile este suficient de rezistent pentru a susține o greutate de cel puțin șase ori mai mare decât cea a televizorului.

Notă

Găurile pilot trebuie date la o adâncime de 75 mm, prin utilizarea unui bit de găurire cu diametrul de 5,5 mm.

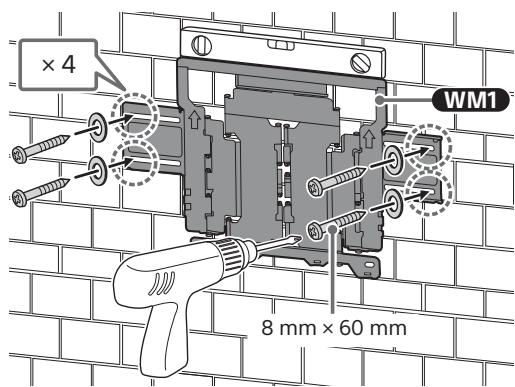

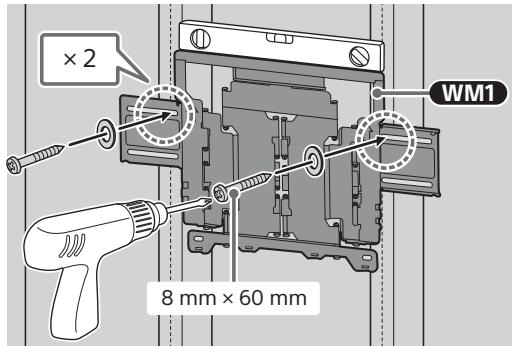

5. Instalați WM1 pe perete folosind șuruburi corespunzătoare (neincluse) și șaibe corespunzătoare (neincluse).

Notă

• Folosiți o nivelă pentru a verifica dacă WM1 este drept.

Măsură de precauție

• Nu strângeți prea puternic șurubul pentru lemn de 8 mm × 60 mm. Strângerea necorespunzătoare ar putea reduce puterea de prindere a șurubului pentru lemn de 8 mm × 60 mm.

6. Dați găurile pilot în partea de jos, respectând marcajele. (Consultați pasul 4 pentru instrucțiuni legate de găurire.)

7. Potriviți șuruburile și șaibele corespunzătoare în găuri.

Notă

• Folosiți o nivelă pentru a verifica dacă WM1 este drept.

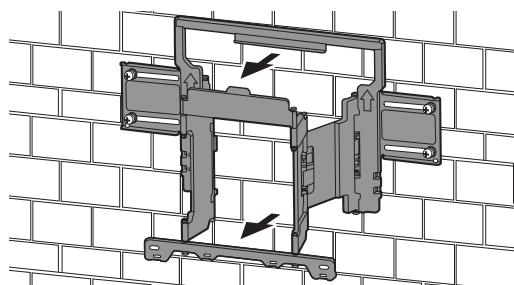

8 Trageți în afară brațul suportului, până la capăt.

Pregătirea instalării televizorului

Notă

• Depozitați șuruburile demontate și componentele neutilizate într-un loc sigur, fără a le lăsa la îndemâna copiilor.

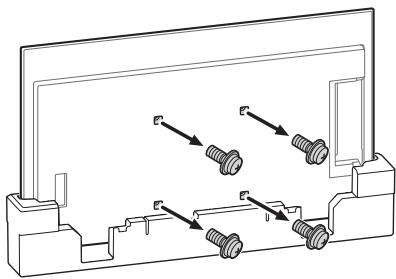

Montarea TV-ului pe perete din cutie*

• Numai pentru anumite regiuni/țări/modele. 1 Demontați șuruburile din partea din spate a televizorului.

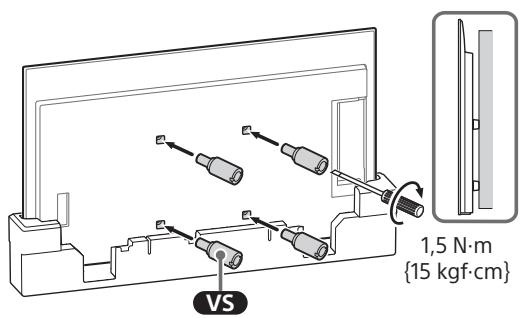

2 Prindeți elementul de fixare a dispozitivului de montare pe perete VS (inclus cu televizorul) pe partea din spate a televizorului (pentru a-l fixa paralel cu peretele).

Notă

• Nu uitați să strângeți elementele de fixare a dispozitivului de montare pe perete VS după ce le montați pe carcasa televizorului. Folosiți numai o șurubelniță cu cap plat pentru a instala elementele de fixare a dispozitivului de montare pe perete VS. Utilizarea unei alte scule poate duce la strângerea excesivă a elementelor de fixare a dispozitivului de montare pe perete VS și la deteriorarea televizorului.

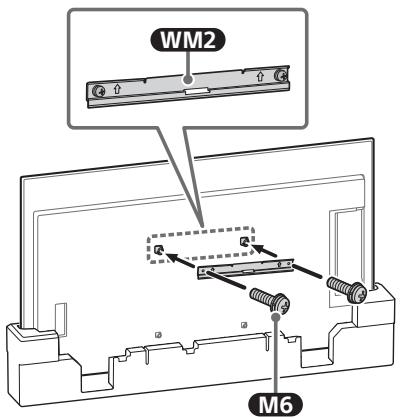

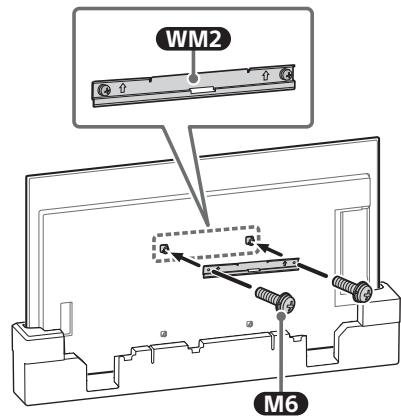

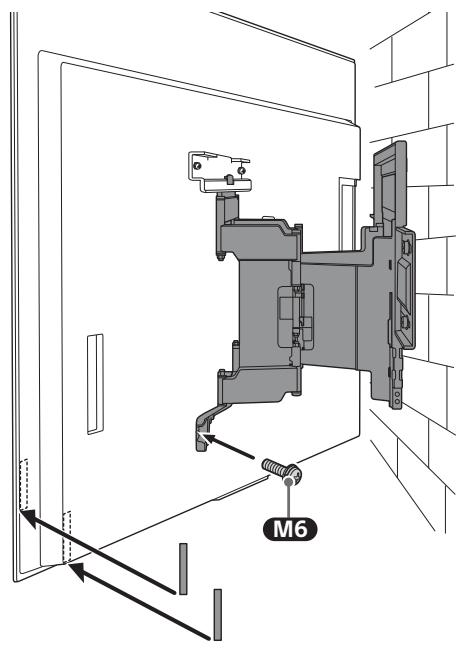

3 Atașați WM2 la televizor folosind M6.

Montarea televizorului pe perete din suportul de masă

1 Scoateți capacul mufelor.

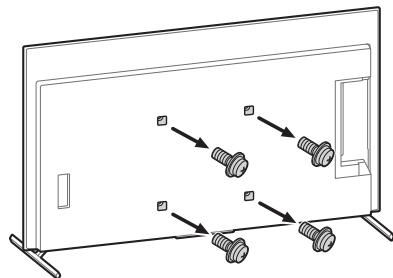

2 Demontați șuruburile din partea din spate a televizorului.

3 Prindeți elementul de fixare a dispozitivului de montare pe perete VS (inclus cu televizorul) pe partea din spate a televizorului (pentru a-l fixa paralel cu peretele).

Notă

• Nu uitați să strângeți elementele de fixare a dispozitivului de montare pe perete VS după ce le montați pe carcasa televizorului. Folosiți numai o șurubelniță cu cap plat pentru a instala elementele de fixare a dispozitivului de montare pe perete VS. Utilizarea unei alte scule poate duce la strângerea excesivă a elementelor de fixare a dispozitivului de montare pe perete VS și la deteriorarea televizorului.

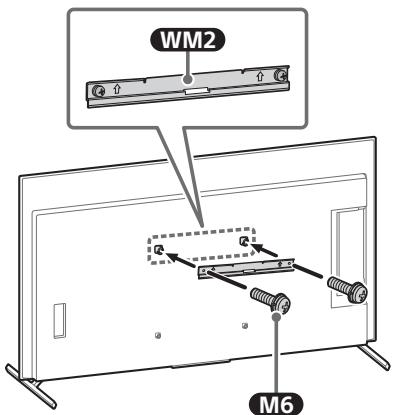

4 Atașați WM2 la televizor folosind M6.

5 Demontați suportul de masă de la televizor.

• Scoateți pe rând câte o parte laterală a suportului de masă. Țineți bine suportul de masă cu ambele mâini în timp ce persoana sau persoanele care vă ajută ridică televizorul.

• Repetați pasul anterior și scoateți cealaltă parte laterală a suportului de masă.

Notă

• Trei sau mai multe persoane sunt necesare pentru a detașa suportul de masă.
• Aveți grijă să nu utilizați forță excesivă în timp ce detașați suportul de masă din televizor, deoarece poate cauza căderea televizorului, rezultând în vătămări corporale sau deteriorarea televizorului.
• Aveți grijă atunci când manipulați suportul de masă pentru a preveni deteriorarea televizorului.
• Ridicați cu grijă televizorul, pentru că suportul de masă este desprins și se poate răsturna, provocând vătămări corporale.
• Demontați cu grijă suportul de masă de la televizor, pentru a evita căderea acestuia și deteriorarea suprafeței pe care este așezat televizorul.

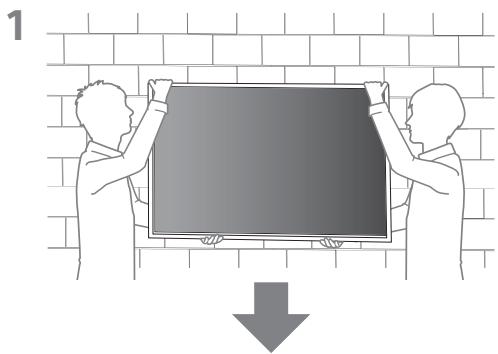

Instalarea televizorului pe perete

1

2 - Nu atașați WM3 pe etichete.

3 Înșurubați părțile din stânga și din dreapta ale acestui dispozitiv de montare pe perete folosind M6 și atașați WM3.

Notă

4 5 La deplasarea TV-ului, țineți-l bine din partea inferioară.

Notă - Este posibil ca televizorul să nu se poată mișca în apropiere de perete, în funcție de tipul și numărul de cabluri atașate. Acest lucru nu reprezintă o

6

AVERTISMENT

• Pentru transportul unui televizor de mari dimensiuni, este nevoie de două sau mai multe persoane (trei sau mai multe persoane pentru televizoarele cu diagonala mai mare sau egală cu 189,3 cm (75 inci)) (cu excepția Egypt).

Pentru transportul unui televizor de mari dimensiuni, este nevoie de două sau mai multe persoane (trei sau mai multe persoane pentru televizoarele cu diagonala mai mare sau egală cu 75 inci (189,3 cm)) (numai Egypt).

Confirmarea finalizării instalării

Verificați următoarele aspecte.

• Firul și cablul nu sunt răsucite sau ciupite/perforate.

AVERTISMENT

• Amplasarea incorectă a cablului de alimentare în curent alternativ, etc. poate cauza incendiu sau șocuri electrice prin intermediul unui scurtcircuit. Din motive de siguranță, verificați finalizarea instalării.

Alte informații

La demontarea televizorului, parcurgeți procedura de instalare în sens invers.

AVERTISMENT

• Pentru transportul unui televizor de mari dimensiuni, este nevoie de două sau mai multe persoane (trei sau mai multe persoane pentru televizoarele cu diagonala mai mare sau egală cu 189,3 cm (75 inci)) (cu excepția Egiptului).

Pentru transportul unui televizor de mari dimensiuni, este nevoie de două sau mai multe persoane (trei sau mai multe persoane pentru televizoarele cu diagonala mai mare sau egală cu 75 inci (189,3 cm)) (numai Egipt).

B Atașați dispozitivul de montare pe perete la peretele dintr-o singură bucată de beton sau din mai multe plăci de beton

WM1

Instalarea pe perete a dispozitivului de montare pe perete

1 Stabiliți locația de instalare.

Asigurați-vă că peretele dispune de spațiu suficient pentru televizor și că poate susține o greutate de cel puțin șase ori mai mare decât cea a televizorului.

• Consultați „Măsurarea pentru instalarea pe perete a dispozitivului de montare pe perete" de la pagina 19.
• Consultați ghidul de referință al televizorului pentru a determina greutatea televizorului.

Notă

• Când televizorul este instalat pe perete, partea superioară a acestuia se înclină ușor înainte.
• Vă recomandăm să verificați poziția TV-ului în mediul de vizualizare.

2 Aliniați WM1 cu peretele și realizați patru marcaje.

Notă

• Folosiți o nivelă pentru a verifica dacă WM1 este drept.

3. Dați găuri pilot pe semne.

Asigurați-vă că locul de amplasare pe perete în care veți face găurile este suficient de rezistent pentru a susține o greutate de cel puțin șase ori mai mare decât cea a televizorului.

Notă

Găurile pilot trebuie date la o adâncime de 75 mm, prin utilizarea unui bit de găurire cu diametrul de 10 mm.

5. Instalați WM1 pe perete folosind șuruburi corespunzătoare (neincluse) și șaibe corespunzătoare (neincluse).

Notă

• Folosiți o nivelă pentru a verifica dacă WM1 este drept.

Măsură de precauție

• Nu strângeți prea puternic șurubul pentru lemn de 8 mm × 60 mm. Strângerea necorespunzătoare ar putea reduce puterea de prindere a șurubului pentru lemn de 8 mm × 60 mm.

6. Trageți în afară brațul suportului, până la capăt.

Pregătirea instalării televizorului

Notă

• Depozitați șuruburile demontate și componentele neutilizate într-un loc sigur, fără a le lăsa la îndemâna copiilor.

Montarea TV-ului pe perete din cutie*

• Numai pentru anumite regiuni/țări/modele.

1. Demontați șuruburile din partea din spate a televizorului.

2. Prindeți elementul de fixare a dispozitivului de montare pe perete VS (inclus cu televizorul) pe partea din spate a televizorului (pentru a-l fixa paralel cu peretele).

Notă

• Nu uitați să strângeți elementele de fixare a dispozitivului de montare pe perete VS după ce le montați pe carcasa televizorului. Folosiți numai o șurubelniță cu cap plat pentru a instala elementele de fixare a dispozitivului de montare pe perete VS. Utilizarea unei alte scule poate duce la strângerea excesivă a elementelor de fixare a dispozitivului de montare pe perete VS și la deteriorarea televizorului.

3. Atașați WM2 la televizor folosind M6.

Montarea televizorului pe perete din suportul de masă

1. Scoateți capacul mufelor.

2. Demontați șuruburile din partea din spate a televizorului.

3. Prindeți elementul de fixare a dispozitivului de montare pe perete VS (inclus cu televizorul) pe partea din spate a televizorului (pentru a-l fixa paralel cu peretele).

Notă

• Nu uitați să strângeți elementele de fixare a dispozitivului de montare pe perete VS după ce le montați pe carcasa televizorului. Folosiți numai o șurubelniță cu cap plat pentru a instala elementele de fixare a dispozitivului de montare pe perete VS. Utilizarea unei alte scule poate duce la strângerea excesivă a elementelor de fixare a dispozitivului de montare pe perete VS și la deteriorarea televizorului.

4. Atașați WM2 la televizor folosind M6.

5. Demontați suportul de masă de la televizor.

• Scoateți pe rând câte o parte laterală a suportului de masă. Țineți bine suportul de masă cu ambele mâini în timp ce persoana sau persoanele care vă ajută ridică televizorul.

• Repetați pasul anterior și scoateți cealaltă parte laterală a suportului de masă.

Notă

• Trei sau mai multe persoane sunt necesare pentru a detașa suportul de masă.
• Aveți grijă să nu utilizați forța excesivă în timp ce detașați suportul de masă din televizor, deoarece poate cauza căderea televizorului, rezultând în vătămări corporale sau deteriorarea televizorului.
• Aveți grijă atunci când manipulați suportul de masă pentru a preveni deteriorarea televizorului.
• Ridicați cu grijă televizorul, pentru că suportul de masă este desprins și se poate răsturna, provocând vătămări corporale.
• Demontați cu grijă suportul de masă de la televizor, pentru a evita căderea acestuia și deteriorarea suprafeței pe care este așezat televizorul.

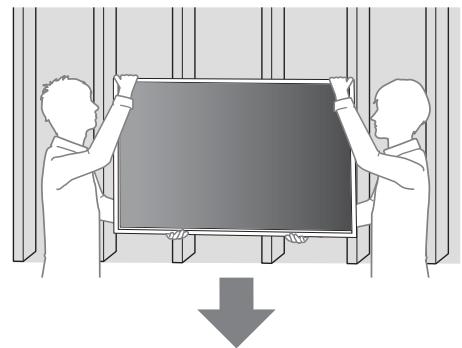

Instalarea televizorului pe perete

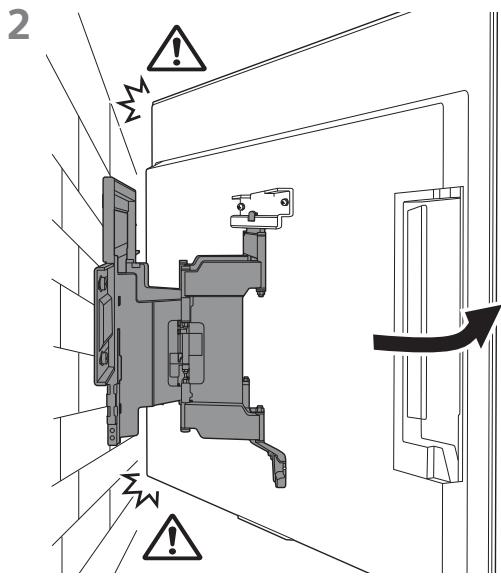

- Nu atașați WM3 pe etichete.

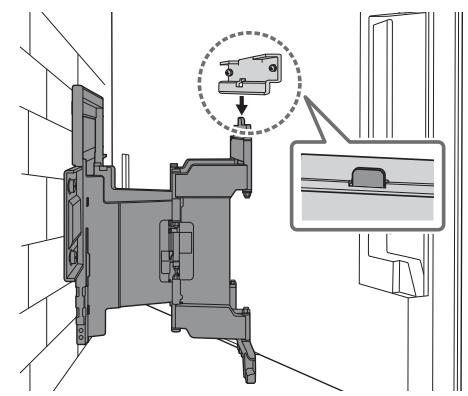

3 Înșurubați părțile din stânga și din dreapta ale acestui dispozitiv de montare pe perete folosind M6 și atașați WM3.

Notă

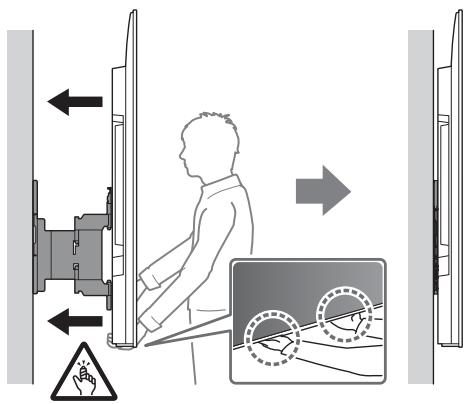

5 La deplasarea TV-ului, țineți-l bine din partea inferioară.

Notă

• Este posibil ca televizorul să nu se poată așeza în apropiere de perete, în funcție de tipul și numărul de cabluri atașate. Acest lucru nu reprezintă o defecțiune.

AVERTISMENT

• Pentru transportul unui televizor de mari dimensiuni, este nevoie de două sau mai multe persoane (trei sau mai multe persoane pentru televizoarele cu diagonala mai mare sau egală cu 189,3 cm (75 inci)) (cu excepția Egypt).

Pentru transportul unui televizor de mari dimensiuni, este nevoie de două sau mai multe persoane (trei sau mai multe persoane pentru televizoarele cu diagonala mai mare sau egală cu 75 inci (189,3 cm)) (numai Egypt).

Confirmarea finalizării instalării

Verificați următoarele aspecte.

• Firul și cablul nu sunt răsucite sau ciupite/perforate.

AVERTISMENT

• Amplasarea incorectă a cablului de alimentare în curent alternativ, etc. poate cauza incendiu sau șocuri electrice prin intermediul unui scurtcircuit. Din motive de siguranță, verificați finalizarea instalării.

Alte informații

La demontarea televizorului, parcurgeți procedura de instalare în sens invers.

AVERTISMENT

• Pentru transportul unui televizor de mari dimensiuni, este nevoie de două sau mai multe persoane (trei sau mai multe persoane pentru televizoarele cu diagonala mai mare sau egală cu 189,3 cm (75 inci)) (cu excepția Egypt).

Pentru transportul unui televizor de mari dimensiuni, este nevoie de două sau mai multe persoane (trei sau mai multe persoane pentru televizoarele cu diagonala mai mare sau egală cu 75 inci (189,3 cm)) (numai Egypt).

Specifications

WM1

Dimensiuni: (aprox.) [mm]

Structura și specificațiile se pot modifica fără preaviz.

Referințe

Măsurarea pentru instalarea pe perete a dispozitivului de montare pe perete

Este posibil ca valorile din tabel să fie ușor diferite, în funcție de instalare.

Cu camera (mm)

Numele modelului	A	B	C	D	E	F*	G* (°)
XR-77A8xEL	1722	1013	340	165	78	281	15
XR-65A8xEL	1448	851	342	82	77	281	18
XR-55A8xEL	1227	727	342	20	77	281	19

* (Aprox.)

Fără camera (mm)

Numele modelului	A	B	C	D	E	F*	G* (°)
XR-77A8xL	1722	998	340	165	66	269	15
XR-65A8xL	1448	836	342	82	66	269	18
XR-55A8xL	1227	712	342	20	66	269	19

* (Aprox.)

Informații pentru montaj la utilizarea consolei pentru fixarea pe perete a Sony (SU-WL850)

Modele compatibile*:

• În denumirile efective ale modelelor, "x"/"xx" indică numere/numere de caractere, specifice fiecărui model.

XR-77A8xL / 77A8xEL / 65A8xL / 65A8xEL / 55A8xL / 55A8xEL

Pentru utilizatori

Din considerente de siguranță și pentru protecția produsului, Sony recomandă ca montajul televizorului dumneavoastră să fie efectuat de distribuitorii sau instalatorii autorizați Sony. Nu încercați să montați televizorul singur.
