Vrsta izdelka	Stenski nosilec za televizor
Znamka	Sony
Model	SU-WL850
Teža nosilca	Približno 3,0 kg (samo osnova)

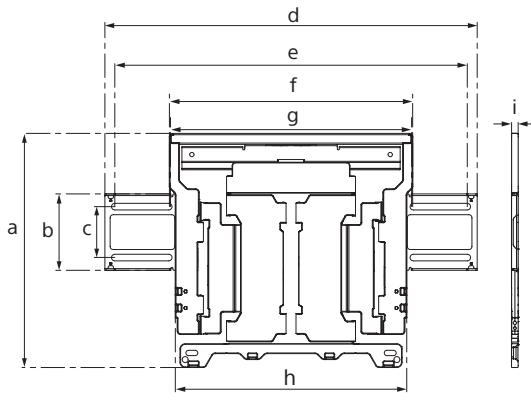

Mere (nosilec)	a: 354 mm, b: 116 mm, c: 77 mm, d: 563 mm, e: 533 mm, f: 370 mm, g: 368 mm, h: 350 mm, i: 11 mm
Materiali	Kovina (verjetno jeklo)
Barva	Črna (ni navedeno, običajna ocena)
Združljivost	Sony televizorji serije XR-77/65/55A8xL in A8xEL
Stenska pritrditev	Za suhomontažne stene s stebri ali polni beton/betonski blok
Priloženi vijaki	Ne, vijake premera 8 mm, primerne za steno, je treba kupiti posebej
Priloženi deli	WM1 (x1), WM2 (x1), WM3 (x4), M6 (x4), WT1 (x6)
Kot nagiba (s kamero)	Približno 15° do 19° glede na model
Kot nagiba (brez kamere)	Približno 15° do 19° glede na model
Razdalja od stene (s kamero)	Približno 269 mm do 281 mm glede na model
Razdalja od stene (brez kamere)	Približno 269 mm do 281 mm glede na model
Namestitev	Mora jo opraviti pooblaščeni profesionalni monter
Varnost	Stena mora prenesti vsaj 6-kratno težo televizorja; ne prekoračite največje obremenitve
Vzdrževanje	Očistite z mehko krpo, izogibajte se abrazivnim izdelkom; ne uporabljajte prekomerne sile
Popravljivost	Ni priloženih odstranljivih delov; za popravilo se obrnite na pooblaščenega monterja
Garancija	Oglejte si splošne pogoje Sony

Pogosto zastavljena vprašanja - SU-WL850 SONY

Kateri televizorji so združljivi s stenskim nosilcem Sony SU-WL850 ?

Nosilec je zasnovan za Sony televizorje naslednjih serij: XR-77A8xL / 77A8xEL, XR-65A8xL / 65A8xEL, XR-55A8xL / 55A8xEL (x/xx predstavlja značilne znake modela).

Ali lahko nosilec namestim sam?

Ne, Sony močno priporoča, da najamete pooblaščenega profesionalnega monterja. Nepravilna namestitev lahko povzroči padec televizorja in hude poškodbe.

Kakšna je največja nosilnost nosilca?

Stena mora prenesti težo vsaj šestkratne teže televizorja. Za natančno težo si oglejte referenčni vodnik televizorja.

Ali nosilec omogoča nagibanje ali vrtenje televizorja?

Da, nosilec omogoča nagib naprej. Kot nagiba se razlikuje glede na model (približno 15° do 19°). Možno je tudi stransko vrtenje televizorja, vendar previdno.

Katera orodja so potrebna za namestitev?

Potrebovali boste izvijač, vrtalnik, moznike, primerne za vašo steno, in vijake premera 8 mm (niso priloženi). Za suhomontažne stene je priporočljiv sveder 5,5 mm; za beton sveder 10 mm.

Kako pritrditi nosilec na betonsko steno?

Izvrtaite vodilne luknje globine 75 mm s svedrom 10 mm, nato pritrdite nosilec WM1 z ustreznimi vijaki (niso priloženi) in podložkami. Uporabite vodno tehtnico za zagotovitev vodoravnosti.

Kako pritrditi nosilec na suhomontažno steno?

Prepričajte se, da debelina stene ne presega 16 mm in da so stebri razmaknjeni vsaj 406 mm. Izvrtaite vodilne luknje globine 75 mm s svedrom 5,5 mm in pritrdite nosilec z ustreznimi vijaki.

Kaj storiti, če se televizor po namestitvi ne približa steni?

To je lahko posledica vrste in števila kablov, priključenih na hrbtni strani televizorja. To ni okvara. Poskusite preurediti kable, da jih zmanjšate.

Kako odstraniti televizor s stenskega nosilca?

Sledite obratnemu postopku namestitve. Za velike televizorje (75 palcev in več) sta potrebni dve ali več oseb. Odvijte varnostne vijake in previdno dvignite televizor.

Kje najdem podrobna navodila za namestitev?

Preverite priročnik za namestitev, ki je priložen nosilcu, vsebuje sheme in natančne korake. Navodila lahko prenesete tudi s Sonyjevega spletnega mesta.

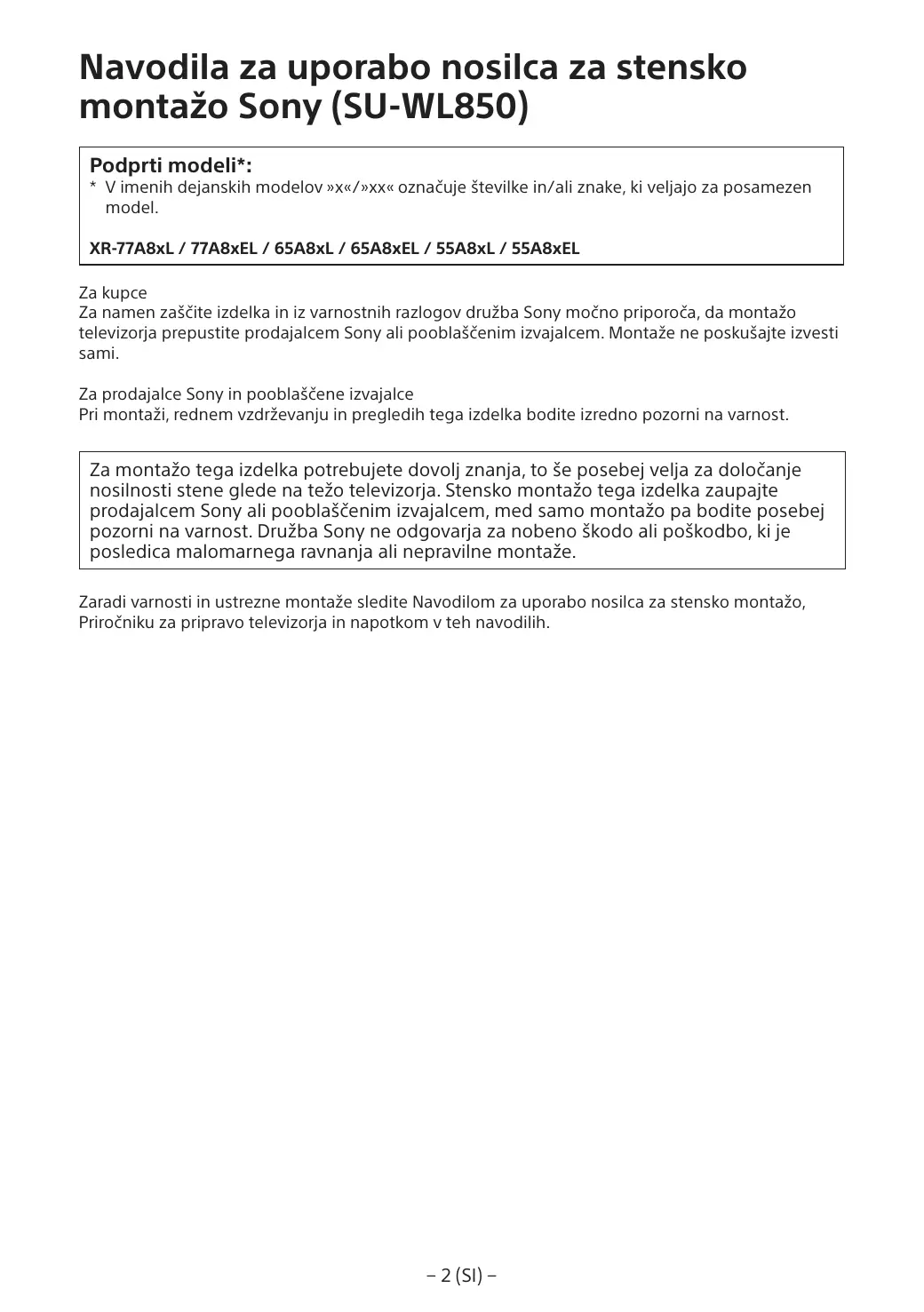

NAVODILA ZA UPORABO SU-WL850 SONY

• V imenih dejanskih modelov »x«/»xx« označuje številke in/ali znake, ki veljajo za posamezen model.

XR-77A8xL / 77A8xEL / 65A8xL / 65A8xEL / 55A8xL / 55A8xEL

Za kupce

Za namen zaščite izdelka in iz varnostnih razlogov družba Sony močno priporoča, da montažo televizorja prepustite prodajalcem Sony ali pooblaščenim izvajalcem. Montaže ne poskušajte izvesti sami.

Za prodajalce Sony in pooblaščene izvajalce

Pri montaži, rednem vzdrževanju in pregledih tega izdelka bodite izredno pozorni na varnost.

Za montažo tega izdelka potrebujete dovolj znanja, to še posebej velja za določanje nosilnosti stene glede na težo televizorja. Stensko montažo tega izdelka zaupajte prodajalcem Sony ali pooblaščenim izvajalcem, med samo montažo pa bodite posebej pozorni na varnost. Družba Sony ne odgovarja za nobeno škodo ali poškodbo, ki je posledica malomarnega ravnanja ali nepravilne montaže.

Zaradi varnosti in ustrezne montaže sledite Navodilom za uporabo nosilca za stensko montažo, Priročniku za pripravo televizorja in napotkom v teh navodilih.

Nosilec za stensko montažo

O varnosti

Zahvaljujemo se vam za nakup tega izdelka.

Za kupce

Vgradnja televizorja na steno

OPOZORILO

MONTAŽO NAJ IZVEDE USPOSOBLJENO OSEBJE

Montažo tega izdelka lahko izvede samo oseba, ki je ustrezno usposobljena za določanje nosilnosti zidu za težo televizorja. Če televizor ni ustrezno zavarovan med izvajanjem montaže, lahko pade in povzroči resne poškodbe. Družba Sony ni odgovorna za nobeno škodo ali poškodbe, ki so posledica neustreznega rokovanja ali neustrezne montaže ali montaže izdelkov, ki niso navedeni tukaj. To ne vpliva na vaše (morebitne) pravice, ki jih imate kot potrošnik.

Za prodajalce Sony

Za vgradnjo tega izdelka potrebujete dovolj znanja. Obvezno temeljito preberite ta priročnik za vgradnjo, da boste lahko varno opravili vgradnjo. Podjetje Sony ne prevzema odgovornosti za kakršno koli škodo ali telesne poškodbe, ki nastanejo zaradi nepravilnega ravnanja ali vgradnje. Po vgradnji izročite ta priročnik kupcu.

Ta priročnik z navodili opisuje pravilno ravnanje z izdelkom in daje pomembna varnostna navodila za preprečevanje nesreč. Sami ste odgovorni, da pozorno preberete in v celoti razumete ter upoštevate vsa navodila v teh navodilih za uporabo. V nasprotnem primeru lahko pride do resnih telesnih poškodb ali škode na lastnini, zaradi česar lahko pride do izničenja garancije. Ta priročnik shranite za uporabo v prihodnje.

Izdelki Sony so razviti tako, da so varni. Vseeno pa lahko pri nepravilni uporabi izdelka pride do hudih telesnih poškodb zaradi požara, električnega udara, prevračanja izdelka ali padca izdelka. Za preprečevanje takih nesreč obvezno upoštevajte varnostna navodila.

POZOR

Predpisani izdelki

Ta nosilec za stensko montažo je namenjen za uporabo s predpisanimi televizorji. Pri televizorjih glejte Referenčni priročnik, da vidite, ali lahko uporabljate nosilec za stensko montažo.

Zakupce

OPOZORILO

Če ne upoštevate naslednjih varnostnih navodil, lahko pride do hudih telesnih poškodb ali smrti zaradi požara, električnega udara ali padca izdelka.

Vgradnjo prepustite pooblaščenim izvajalcem in pri tem pazite, da v bližini ni majhnih otrok.

Če nosilec za stensko montažo ali televizor nista pravilno vgrajena, lahko pride do naslednjih nesreč. Poskrbite, da vgradnjo opravijo pooblaščeni izvajalci.

• Televizor lahko pade in povzroči hudo telesno poškodbo, na primer podplutbo ali zlom.
• Če je stena, na katero je vgrajen nosilec za stensko montažo, nestabilna, neravna ali nepravokotna na tla, lahko enota pade in povzroči telesne poškodbe ali materialno škodo. Stena mora imeti zadostno nosilnost za vsaj šestkratno težo televizorja. (Za težo televizorja glejte njegov Referenčni priročnik.) Če vgradnja nosilca za stensko montažo ni opravljena v skladu z navodili, lahko enota pade in povzroči telesne poškodbe ali materialno škodo.

Selitev ali snemanje televizorja prepustite pooblaščenim izvajalcem.

Če televizor prevažajo ali snemajo osebe, ki niso pooblaščeni izvajalci, lahko pade in povzroči telesne poškodbe ali materialno škodo. Za prevoz velikega televizorja sta potrebni dve ali več oseb (tri osebe ali več za 189,3 cm (75 palcev) televizije in večje) (razen za Egipt).

Za prevoz velikega televizorja sta potrebni dve ali več oseb (tri osebe ali več za 75 palcev (189,3 cm) televizije in večje) (samo za Egipt).

Ne odstranite vijakov itd., ko vgradite televizor.

Sicer lahko televizor pade in povzroči telesne poškodbe ali materialno škodo.

Ne predelujte delov nosilca za stensko montažo.

Sicer lahko nosilec za stensko montažo pade in povzroči telesne poškodbe ali materialno škodo.

Ta nosilec za stensko montažo je namenjen za uporabo samo s predpisanimi izdelki. Če namestite opremo, ki ni predpisana, lahko pade ali se polomi in povzroči telesne poškodbe ali materialno škodo.

Na nosilec za stensko montažo ne nameščajte nobenega drugega bremena kot televizor. Televizorja ne tresite v smeri levo/desno ali navzgor/navzdol.

Sicer lahko televizor pade in povzroči telesne poškodbe ali materialno škodo.

Na televizor se ne naslanjajte in se nanj ne obesajte.

Na televizor se ne naslanjajte in se nanj ne obesajte, saj lahko pade na vas in povzroči hude telesne poškodbe.

POZOR

Če ne upoštevate naslednjih varnostnih navodil, lahko pride do telesnih poškodb ali materialne škode.

• Pazite, da si pri rokovanju z nosilcem za stensko montažo ali obranjem televizorja ne priščipnete prstov.
• Med vrtenjem televizorja bodite previdni in pazite, da ne zadenete oseb v bližini.
• Neuporabne dele shranite na varnem mestu za prihodnjo uporabo. Hranite jih zunaj dosega otrok.

Izdelka med čiščenjem in vzdrževanjem ne obravnavajte s preveliko silo.

Na zgornjo stran televizorja ne delujte s preveliko silo. Sicer lahko televizor pade in povzroči telesne poškodbe ali materialno škodo.

Tega izdelka ne postavljajte v bližino medicinskih pripomočkov.

Ta izdelek (vključno z dodatki) vsebuje magnet(e), ki lahko povzročijo motnje pri srčnih spodbujevalnikih, programirljivih možganskih ventilčkih za zdravljenje hidrocefalusa ali drugih medicinskih pripomočkih. Tega izdelka ne postavljajte v bližino oseb, ki uporabljajo take pripomočke. Če uporabljate tak pripomoček, se pred uporabo posvetujte s svojim zdravnikom.

Hranite izven dosega otrok ali posameznikov, ki potrebujejo nadzor.

Ta izdelek (vključno z dodatki) vsebuje magnet(e). Zaužitje magneta(ov) lahko povzroči resne težave, na primer nevarnost zadušitve ali poškodbe črevesja. Če je prišlo do zaužitja magnetov (ali magneta), se takoj posvetujte z zdravnikom.

Varnostna opozorila

• Če dolgo uporabljate televizor, nameščen na nosilcu za stensko montažo, se lahko stena za ali nad televizorjem razbarva ali pa se lahko odlepi tapeta, odvisno od materiala stene. Če odstranite na steno vgrajeni nosilec za stensko montažo, ostanejo luknje za vijake.
• Nosilca za stensko montažo ne uporabljajte na mestu, kjer bi lahko bil izpostavljen mehanskim tresljajem.

Vgradnja nosilca za stensko montažo

Za prodajalce Sony

OPOZORILO

Ta navodila so namenjena samo za prodajalce Sony. Obvezno preberite zgornja varnostna navodila in bodite med vgradnjo, vzdrževanjem ter preverjanjem tega izdelka posebej pozorni na varnost.

Nosilca za stensko montažo ne namestite na stenske površine, kjer bi vogali ali stranice televizorja štrleli stran od površine stene.

Nosilca za stensko montažo ne namestite na stenske površine, kot so stebri, kjer bi vogali ali stranice televizorja štrleli stran od površine stene. Če se oseba ali predmet zadane ob štrleči vogal ali stranico televizorja, lahko povzroči telesne poškodbe ali materialno škodo.

Televizorja ne vgradite nad ali pod klimatsko napravo.

Če je televizor dolgo izpostavljen puščanju vode ali zračnim tokovom iz klimatske naprave, lahko zato pride do požara, električnega udara ali okvare na televizorju.

Nosilec za stensko montažo obvezno trdno vgradite na steno po navodilih v teh navodilih za uporabo.

Če je kateri od vijakov razrahljan ali pade, lahko nosilec za stensko montažo pade in povzroči telesne poškodbe ali materialno škodo. Uporabite vijake, ki ustrezajo materialu, iz katerega je zgrajena stena, in enoto trdno montirajte z uporabo štirih vijakov premera 8 mm (ali enakovrednih vijakov).

Obvezno pravilno uporabite priložene vijake in pritrditvene dele, skladno z navodili v tem priročniku z navodili. Če uporabite druge dele, lahko televizor pade in koga telesno poškoduje ali pa se lahko poškoduje televizor.

Obvezno pravilno sestavite nosilec po navodilih, ki so razložena v teh navodilih za uporabo.

Če je kateri od vijakov razrahljan ali pade, lahko televizor pade in povzroči telesne poškodbe ali škodo na televizorju.

Vijake obvezno trdno zategnite na predvidenem mestu.

Če tega ne storite, lahko televizor pade in koga telesno poškoduje ali pa se lahko poškoduje televizor.

Pazite, da med vgradnjo televizorja ne izpostavite udarcem.

Če je televizor izpostavljen udarcem, lahko pade ali se polomi. To lahko povzroči telesne poškodbe.

Televizor obvezno vgradite na navpično in ravno steno.

Sicer lahko televizor pade in povzroči telesne poškodbe.

Po pravilni vgradnji televizorja pravilno pritrdite kable.

Če se ljudje ali predmeti zapletejo v kable, lahko to koga telesno poškoduje ali pa se lahko poškoduje televizor.

Ne dovolite, da bi prihajalo do stiskanja napajalnega ali povezovalnih kablov.

Če se napajalni ali povezovalni kabli stisnejo med enoto in steno ali se na silo zvijajo ali upogibajo, se lahko razkrijejo notranji vodniki, kar lahko povzroči kratek stik ali električno prekinitev. To lahko povzroči požar ali električni udar.

Vijaki za pritrditev nosilca za stensko montažo na steno niso priloženi.

Pri vgradnji nosilca za stensko montažo uporabite vijake, ki so primerni za material in zgradbo stene.

Pred začetkom

• Ilustracije televizorja v tem priročniku so primeri, ki se uporabljajo za jasne razlage postopkov. Zaradi tega se lahko ilustracije razlikujejo od dejanskega televizorja.

Iz česa je izdelana vaša stena?

Najprej preverite vrsto stene, na katero želite namestiti televizor.

Gips plošče s tramovi

Varnostna opozorila

• Največja debelina gips plošč: 16 mm.
• Zagotovite, da so dimenzije notranjih lesenih tramov vsaj 51 mm × 102 mm za splošno ali 38 mm × 89 mm za nominalno.
• Ohranjajte razmik med pritrdilci vsaj 406 mm.

Trden beton ali betonski blok

Varnostna opozorila

• Nosilec za stensko montažo namestite neposredno na trdno betonsko steno.
• Zagotovite, da je debelina trdne betonske stene vsaj 203 mm.
• Zagotovite, da so dimenzije posameznega betonskega bloka vsaj 203 mm × 203 mm × 406 mm.

Preverjanje delov

• Pred montažo imejte pri roki Referenčni priročnik za televizor in Priročnik za pripravo.
• Potrdite mesto vgradnje televizorja.
• Pripravite štiri vijake s premerom 8 mm in štiri ustrezne podložke (niso priloženi). Izberite vijake, ki so primerni za material stene.
• Pripravite naslednja orodja:

*1	5,5 mm 10 mm
*2		1,5 N·m {15 kgf·cm}	*3
	*2 (x4)	*4 (x4) 8 mm × 60 mm	*4 (x4)

2 Samo za trden beton ali betonski blok 3 Odvisno od modelov *4 Pri izbiri vijakov in podložk bodite previdni

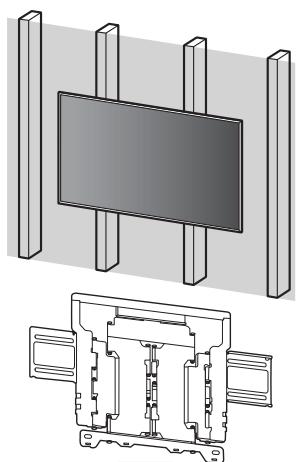

A Pritrjevanje nosilca za stensko montažo na gips ploščo s tramovi

WM1

Montaža nosilca za stensko montažo na steno

1 Odločite se za mesto vgradnje.

Na steni naj bo dovolj prostora za televizor, stena pa mora prenesti vsaj šestkratno težo televizorja.

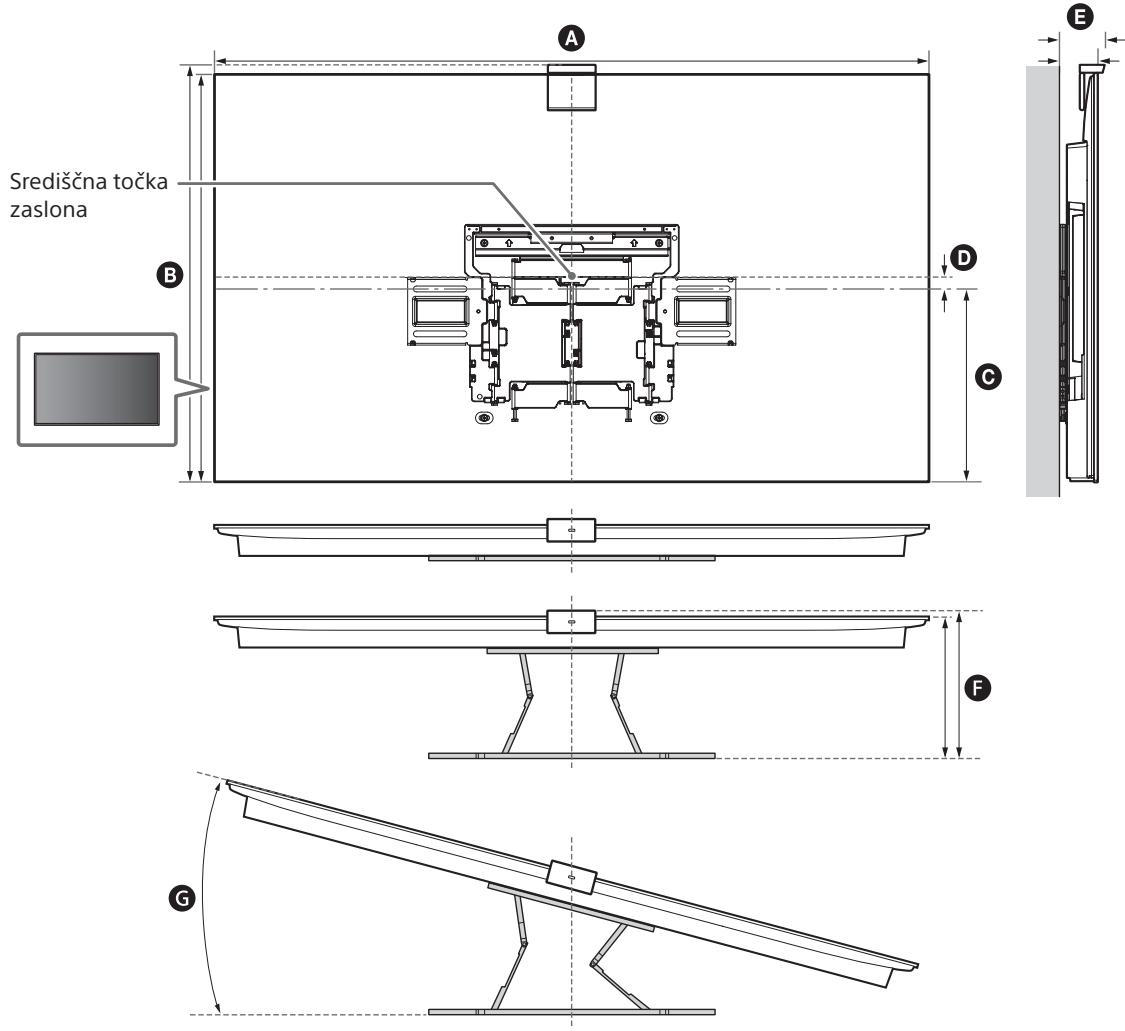

Glejte »Meritev za namestitev nosilca za stensko montažo« na strani 18. Težo televizorja preverite v referenčnem priročniku televizorja.

Opomba

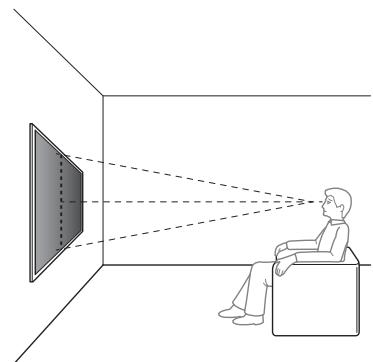

Pri stenski montaži televizorja se zgornja stranica televizorja malce nagne naprej. Priporočamo vam, da preverite položaj televizorja v okolju, kjer ga nameravate uporabljati.

2

3 Nosilec WM1 namestite na steno in na tramovih naredite štiri oznake.

Opomba

Z vodno tehtnico preverite, ali je WM1 v vodoravni legi.

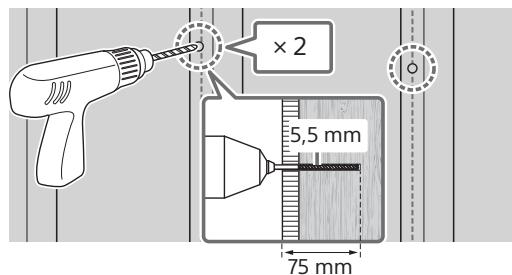

4 Na oznakah zvrtajte vodilne luknje.

Prepričajte se, da na steno izvrtate luknje, ki so dovolj močne, da podpirajo vsaj šestkratno težo televizorja.

Opomba

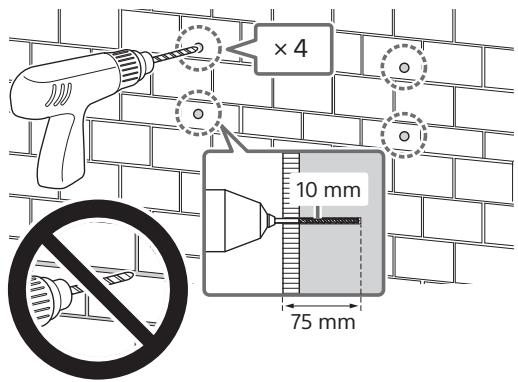

Vodilne luknje morate zvrtati do globine 75 mm z uporabo svedra s premerom 5,5 mm.

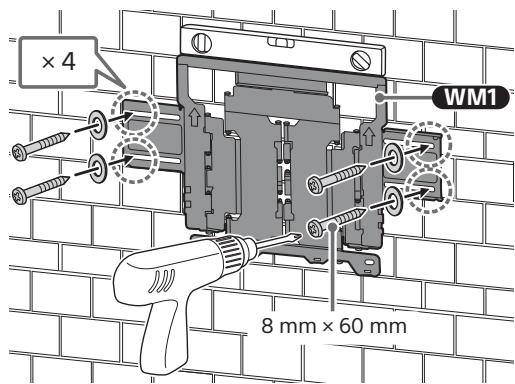

5 Nosilec WM1 namestite na steno z uporabo primernih vijakov (niso priloženi) in podložk (niso priložene).

Opomba

Z vodno tehtnico preverite, ali je WM1 v vodoravni legi.

Varnostni ukrep

• Lesenega vijaka 8 mm × 60 mm ne privijte premočno. Neustrezno privijanje lahko zmanjša moč lesenega vijaka 8 mm × 60 mm.

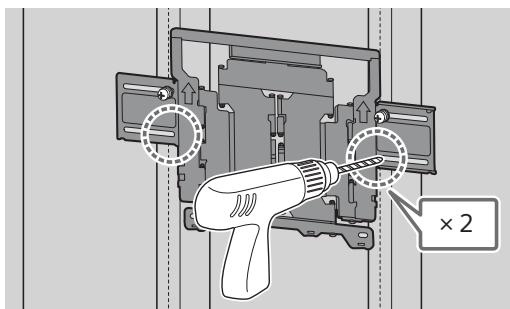

6 Na teh oznakah zvrtajte spodnje vodilne luknje. (Za navodila o vrtanju glejte korak 4.)

7 V luknje vstavite ustrezne vijake in podložke.

Opomba

Z vodno tehtnico preverite, ali je WM1 v vodoravni legi.

8 Roko nosilca izvlecite do konca.

Priprava na vgradnjo televizorja

Opomba

• Odstranjene vijake in neuporabne dele shranite na varnem mestu, zunaj dosega otrok.

Vgradnja televizorja na steno iz kartona*

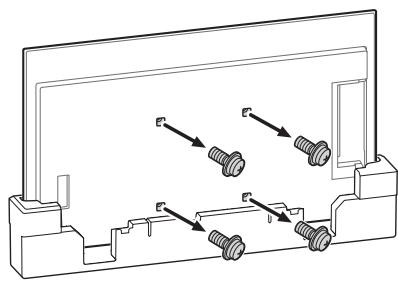

• Samo za omejene regije/države/modele. 1 Odstranite vijake s hrbtne stranice televizorja.

2 Namestite priključek za stensko montažo VS (priložen televizorju) na zadnji del televizorja (da bo vzporedno s steno).

Opomba

• Prepričajte se, da ste dobro pritrdili priključek za stensko montažo VS, ko ga pritrjujete na televizijo. Za namestitev priključka za stensko montažo VS uporabite le ploski izvijač. Uporaba drugačnega orodja lahko povzroči čezmerno zategovanje priključka za stensko montažo VS in poškodbe televizorja.

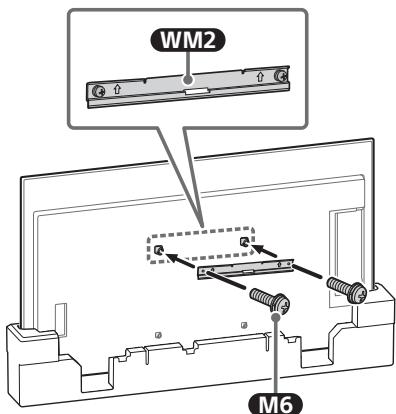

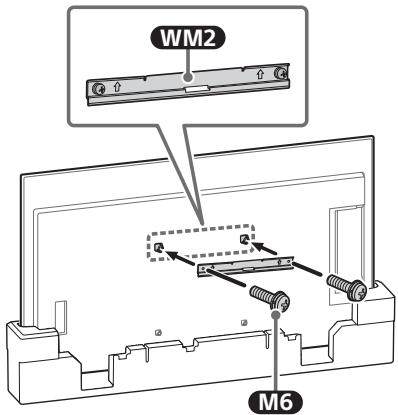

3 Nosilec WM2 pritrdite na televizor z uporabo vijakov M6.

Vgradnja televizorja na steno s prejšnje vgradnje na namizno stojalo

1 Snemite pokrov priključkov.

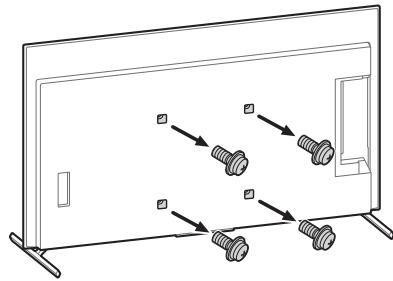

2 Odstranite vijake s hrbtne stranice televizorja.

3 Namestite priključek za stensko montažo VS (priložen televizorju) na zadnji del televizorja (da bo vzporedno s steno).

Opomba

• Prepričajte se, da ste dobro pritrdili priključek za stensko montažo VS, ko ga pritrjujete na televizijo. Za namestitev priključka za stensko montažo VS uporabite le ploski izvijač. Uporaba drugačnega orodja lahko povzroči čezmerno zategovanje priključka za stensko montažo VS in poškodbe televizorja.

4 Nosilec WM2 pritrdite na televizor z uporabo vijakov M6.

5 Namizno stojalo odstranite s televizorja.

• Odstranite vsako stran namiznega stojala posebej. Namizno stojalo trdno primite z obema rokama, drugi pa naj dvignejo televizor.

• Ponovite prejšnji korak in odstranite drugo stran namiznega stojala.

Opomba

• Za odstranjevanje namiznega stojala so potrebne najmanj tri osebe.
• Pazite, da pri odstranjevanju namiznega stojala s televizorja ne uporabite prevelike sile, saj lahko sicer televizor pade, kar lahko povzroči telesne poškodbe ali škodo na televizorju. Pri delu z namiznim stojalom bodite previdni, da preprečite škodo na televizorju.
• Bodite previdni, ko dvignete televizor pri snemanju namiznega stojala, saj se lahko namizno stojalo prevrne in povzroči telesne poškodbe. Pri snemanju namiznega stojala s televizorja bodite previdni, da ne pade in poškoduje površine, na kateri je televizor.

Namestitev televizorja na steno

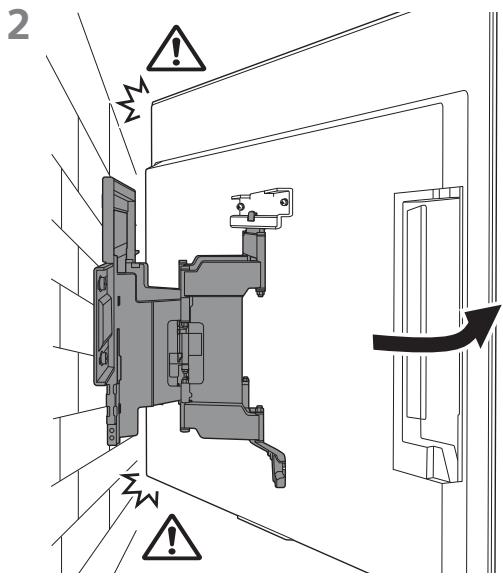

2 - Ne namestite WM3 na oznake.

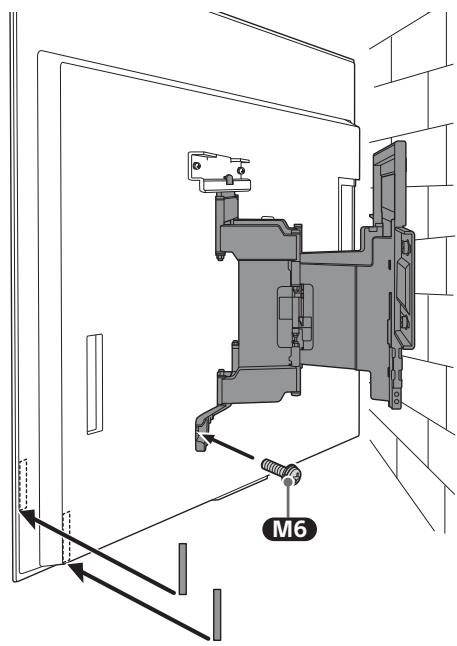

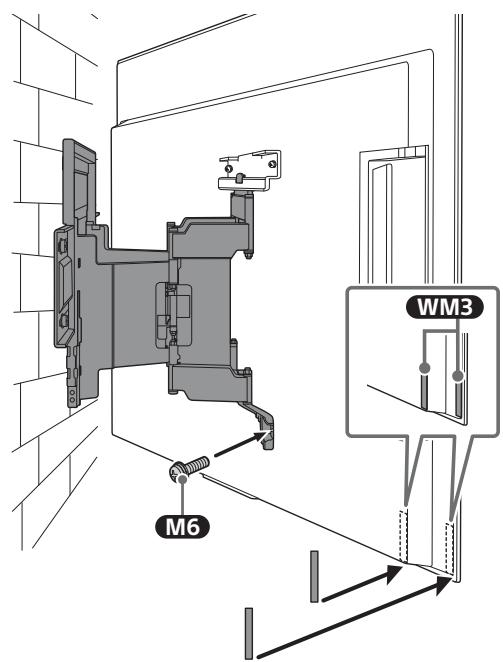

3 Z M6 privijte levo in desno stran nosilca za stensko montažo ter pritrdite WM3.

Opomba

4

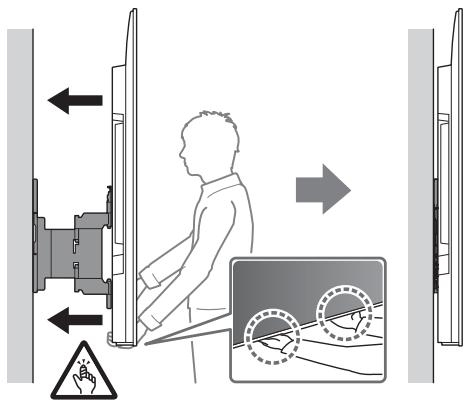

5 Pri premikanju televizorja trdno držite spodnjo stranico.

- Televizor se morda ne bo približal steni, odvisno od vrste in števila priključenih kablov. To ni okvara.

Opomba

OPOZORILO

• Za prevoz velikega televizorja sta potrebni dve ali več oseb (tri osebe ali več za 189,3 cm (75 palcev) televizije in večje) (razen za Egypt).

Za prevoz velikega televizorja sta potrebni dve ali več oseb (tri osebe ali več za 75 palcev (189,3 cm) televizije in večje) (samo za Egypt).

Preverjanje vgradnje

Preverite naslednje točke.

Napačna postavitev izmeničnega napajalnega kabla itd. lahko povzroči požar ali električni udar zaradi kratkega stika. Poskrbite, da zaradi varnosti preverite vgradnjo.

Druge informacije

Pri odstranjevanju televizorja opravite prejšnji postopek vgradnje v obratnem vrstnem redu.

OPOZORILO

• Za prevoz velikega televizorja sta potrebni dve ali več oseb (tri osebe ali več za televizorje 189,3 cm (75 palcev) in večje) (razen za Egipt).

Za prevoz velikega televizorja sta potrebni dve ali več oseb (tri osebe ali več za televizorje 75 palcev (189,3 cm) in večje) (samo za Egipt).

B Pritrditev nosilca za stensko montažo na trden beton ali betonski blok

Montaža nosilca za stensko montažo na steno

1 Odločite se za mesto vgradnje.

Na steni naj bo dovolj prostora za televizor, stena pa mora prenesti vsaj šestkratno težo televizorja.

Glejte »Meritve za namestitev nosilca za stensko montažo*« na strani 18. - Težo televizorja preverite v referenčnem priročniku televizorja.

Opomba

Pri stenski montaži televizorja se zgornja stranica televizorja malce nagne naprej. - Priporočamo vam, da preverite položaj televizorja v okolju, kjer ga nameravate uporabljati.

2 Nosilec WM1 postavite na zid in naredite štiri oznake.

Opomba

Z vodno tehtnico preverite, ali je WM1 v vodoravni legi.

3 Na oznakah izvrtajte pomožne luknje.

Prepričajte se, da na steno izvrtate luknje, ki so dovolj močne, da podpirajo najmanj šestkratno težo televizorja.

Opomba

Vodilne luknje morate zvrtati do globine 75 mm z uporabo svedra s premerom 10 mm.

5 Nosilec WM1 namestite na steno z uporabo primernih vijakov (niso priloženi) in podložk (niso priložene).

Opomba

Z vodno tehtnico preverite, ali je WM1 v vodoravni legi.

Varnostni ukrep

• Lesenega vijaka 8 mm × 60 mm ne privijte premočno. Neustrezno privijanje lahko zmanjša moč lesenega vijaka 8 mm × 60 mm.

6 Roko nosilca izvlecite do konca.

Priprava na vgradnjo televizorja

Opomba

• Odstranjene vijake in neuporabljene dele shranite na varnem mestu, zunaj dosega otrok.

Vgradnja televizorja na steno iz kartona*

2 Namestite priključek za stensko montažo VS (priložen televizorju) na zadnji del televizorja (da bo vzporedno s steno).

Opomba

• Prepričajte se, da ste dobro pritrdili priključek za stensko montažo VS, ko ga pritrjujete na televizijo. Za namestitev priključka za stensko montažo VS uporabite le ploski izvijač. Uporaba drugačnega orodja lahko povzroči čezmerno zategovanje priključka za stensko montažo VS in poškodbe televizorja.

3 Nosilec WM2 pritrdite na televizor z uporabo vijakov M6.

Vgradnja televizorja na steno s prejšnje vgradnje na namizno stojalo

1 Snemite pokrov priključkov.

2 Odstranite vijake s hrbtne stranice televizorja.

3 Namestite priključek za stensko montažo VS (priložen televizorju) na zadnji del televizorja (da bo vzporedno s steno).

Opomba

• Prepričajte se, da ste dobro pritrdili priključek za stensko montažo VS, ko ga pritrjujete na televizijo. Za namestitev priključka za stensko montažo VS uporabite le ploski izvijač. Uporaba drugačnega orodja lahko povzroči čezmerno zategovanje priključka za stensko montažo VS in poškodbe televizorja.

4 Nosilec WM2 pritrdite na televizor z uporabo vijakov M6.

5 Namizno stojalo odstranite s televizorja.

• Odstranite vsako stran namiznega stojala posebej. Namizno stojalo trdno primite z obema rokama, drugi pa naj dvignejo televizor.

• Ponovite prejšnji korak in odstranite drugo stran namiznega stojala.

Opomba

• Za odstranjevanje namiznega stojala so potrebne najmanj tri osebe.
• Pazite, da pri odstranjevanju namiznega stojala s televizorja ne uporabite prevelike sile, saj lahko sicer televizor pade, kar lahko povzroči telesne poškodbe ali škodo na televizorju. Pri delu z namiznim stojalom bodite previdni, da preprečite škodo na televizorju.
• Bodite previdni, ko dvignete televizor pri snemanju namiznega stojala, saj se lahko namizno stojalo prevrne in povzroči telesne poškodbe. Pri snemanju namiznega stojala s televizorja bodite previdni, da ne pade in poškoduje površine, na kateri je televizor.

Namestitev televizorja na steno

- Ne namestite WM3 na oznake.

3 Z M6 privijte levo in desno stran nosilca za stensko montažo ter pritrdite WM3.

Opomba

5 Pri premikanju televizorja trdno držite spodnjo stranico.

Opomba

• Televizor se morda ne bo približal steni, odvisno od vrste in števila priključenih kablov. To ni okvara.

OPOZORILO

• Za prevoz velikega televizorja sta potrebni dve ali več oseb (tri osebe ali več za 189,3 cm (75 palcev) televizije in večje) (razen za Egypt).

Za prevoz velikega televizorja sta potrebni dve ali več oseb (tri osebe ali več za 75 palcev (189,3 cm) televizije in večje) (samo za Egypt).

Preverjanje vgradnje

Preverite naslednje točke.

• Napačna postavitev izmeničnega napajalnega kabla itd. lahko povzroči požar ali električni udar zaradi kratkega stika. Poskrbite, da zaradi varnosti preverite vgradnjo.

Druge informacije

Pri odstranjevanju televizorja opravite prejšnji postopek vgradnje v obratnem vrstnem redu.

OPOZORILO

• Za prevoz velikega televizorja sta potrebni dve ali več oseb (tri osebe ali več za 189,3 cm (75 palcev) televizije in večje) (razen za Egypt).

Za prevoz velikega televizorja sta potrebni dve ali več oseb (tri osebe ali več za 75 palcev (189,3 cm) televizije in večje) (samo za Egypt).

Tehnični podatki

WM1

Mere: (približno) [mm]

Zasnova in tehnični podatki se lahko kadar koli nenapovedano spremenijo.

Reference

Meritve za namestitev nosilca za stensko montažo

Vrednosti v tabeli se lahko rahlo razlikujejo glede na vrsto montaže.

S kamero (mm)

Naziv modela	A	B	C	D	E	F*	G* (°)
XR-77A8xEL	1722	1013	340	165	78	281	15
XR-65A8xEL	1448	851	342	82	77	281	18
XR-55A8xEL	1227	727	342	20	77	281	19

* (Pribl.)

Brez kamere (mm)

Naziv modela	A	B	C	D	E	F*	G* (°)
XR-77A8xL	1722	998	340	165	66	269	15
XR-65A8xL	1448	836	342	82	66	269	18
XR-55A8xL	1227	712	342	20	66	269	19

* (Pribl.)

Informacije za namestitev Sony nosilca za stensko montažo (SU-WL850)

Podprti modeli*:

• V dejanskih imenih modelov »x«/»xx« označuje številke in/ali črke, značilne za posamezni model.

XR-77A8xL / 77A8xEL / 65A8xL / 65A8xEL / 55A8xL / 55A8xEL

Za uporabnike

Zaradi zaščite izdelka in varnostnih razlogov Sony toplo priporoča, da namestitev vašega televizorja opravijo Sonyjevi prodajalci ali pooblaščeni dobavitelji. Ne poskušajte ga namestiti sami.

Za Sonyjeve prodajalce in dobavitelje

Med namestitvijo, rednim vzdrževanjem in testiranjem tega izdelka posvetite polno pozornost varnosti.

Za namestitev tega izdelka, zlasti za določitev trdnosti stene, da prenese težo televizorja, je potrebno ustrezno strokovno znanje. Poskrbite, da bo pritrditev tega izdelka na steno zaupana Sonyjevim prodajalcem ali pooblaščenim dobaviteljem ter da bo med namestitvijo ustrezna pozornost namenjena varnosti. Sony ne odgovarja za kakršno koli škodo ali poškodbo, ki bi nastala zaradi nepravilnega ravnanja ali namestitve.

Zaradi varnosti in pravilne namestitve upoštevajte navodila nosilca za stensko montažo, vodnik za namestitev televizorja in navodila v tem priročniku.

Nosilec za stensko montažo

O varnosti

Iz česa je vaša stena?

Najprej preverite, kakšna vrsta stene je tista, na katero želite namestiti televizor.

Prepričajte se, da je mesto na steni za vrtanje lukenj dovolj močno, da prenese težo vsaj šestkrat večjo od teže televizorja.

Opomba

• Vodilne luknje je treba izvrtati do globine 75 mm s svedrom premera 5,5 mm.

Prepričajte se, da je mesto na steni za vrtanje lukenj dovoljno trdno, da prenese vsaj šestkratno težo televizorja.

Opomba

• Vodilne luknje je treba izvrtati do globine 75 mm s svedrom premera 10 mm.
