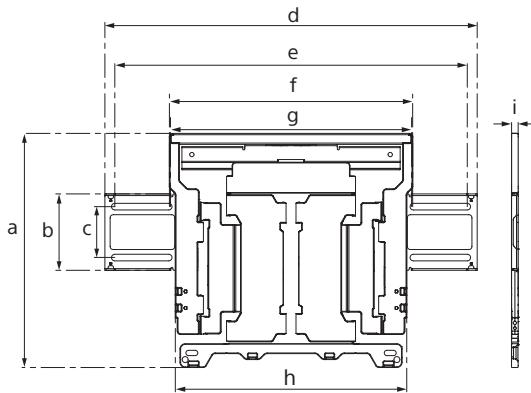

Dimensions (support)	a: 354 mm, b: 116 mm, c: 77 mm, d: 563 mm, e: 533 mm, f: 370 mm, g: 368 mm, h: 350 mm, i: 11 mm
Matériaux	Metal (muhtemelen çelik)
Couleur	Siyah (belirtilmemiş, yaygın tahmin)
Compatibilité	Sony XR-77/65/55A8xL ve A8xEL serisi TV'ler
Fixation murale	Ahşap çerçeveli alçıpan veya beton/blok beton duvarlar için
Vis fournies	Hayır, duvara uygun 8 mm çapında vidalar ayrıca satın alınmalıdır
Pièces fournies	WM1 (x1), WM2 (x1), WM3 (x4), M6 (x4), WT1 (x6)
Angle d'inclinaison (avec caméra)	Kamera ile: modele bağlı olarak yaklaşık 15° ila 19°
Angle d'inclinaison (sans caméra)	Kamera olmadan: modele bağlı olarak yaklaşık 15° ila 19°
Distance au mur (avec caméra)	Kamera ile: modele bağlı olarak yaklaşık 269 mm ila 281 mm
Distance au mur (sans caméra)	Kamera olmadan: modele bağlı olarak yaklaşık 269 mm ila 281 mm
Installation	Yetkili bir profesyonel kurulumcu tarafından yapılmalıdır
Sécurité	Duvar, TV ağırlığının en az 6 katını taşımalıdır; maksimum yükü aşmayın
Entretien	Yumuşak bir bezle temizleyin, aşındırıcı ürünlerden kaçının; aşırı güç uygulamayın
Réparabilité	Sökülebilir parça sağlanmamıştır; herhangi bir onarım için yetkili bir kurulumcuyla iletişime geçin
Garantie	Sony'nin genel şartlarına bakın

Sık sorulan sorular - SU-WL850 SONY

Sony SU-WL850 duvar aparatı hangi TV'lerle uyumludur?

Aparat, aşağıdaki Sony TV serileri için tasarlanmıştır: XR-77A8xL / 77A8xEL, XR-65A8xL / 65A8xEL, XR-55A8xL / 55A8xEL (x/xx, modele özgü karakterleri temsil eder).

Bu aparatı kendim kurabilir miyim?

Hayır, Sony yetkili bir profesyonel kurulumcu çağırmanızı şiddetle önerir. Yanlış kurulum TV'nin düşmesine ve ciddi yaralanmalara neden olabilir.

Aparatın desteklediği maksimum ağırlık nedir?

Duvar, TV ağırlığının en az altı katını taşıyabilmelidir. Tam ağırlık için TV Referans Kılavuzuna bakın.

Aparat TV'yi eğmeye veya döndürmeye izin veriyor mu?

Evet, aparat öne eğilmeye izin verir. Eğim açısı modele göre değişir (yaklaşık 15° ila 19°). TV'yi yanlara döndürmek de mümkündür, ancak dikkatli olunmalıdır.

Kurulum için hangi araçlar gereklidir?

Bir tornavida, matkap, duvarınıza uygun dübeller ve 8 mm çapında vidalar (verilmez) gerekir. Alçıpan için 5,5 mm matkap ucu önerilir; beton için 10 mm matkap ucu.

Aparatı beton duvara nasıl sabitlerim?

10 mm matkap ucuyla 75 mm derinliğinde kılavuz delikleri açın, ardından uygun vidalar (verilmez) ve pullar kullanarak WM1 aparatını sabitleyin. Yataylığı sağlamak için bir terazi kullanın.

Aparatı alçıpan duvara nasıl sabitlerim?

Duvar kalınlığının 16 mm'yi geçmediğinden ve saplamaların en az 406 mm aralıklı olduğundan emin olun. 5,5 mm matkap ucuyla 75 mm kılavuz delikleri açın ve uygun vidalarla aparatı sabitleyin.

Kurulumdan sonra TV duvara yaklaşmazsa ne yapmalıyım?

Bu, TV'nin arkasına takılı kabloların türü ve sayısından kaynaklanıyor olabilir. Bu bir arıza değildir. Kabloları azaltmak için yeniden düzenlemeyi deneyin.

TV'yi duvar aparatından nasıl çıkarırım?

Kurulumun tersini uygulayın. Büyük TV'ler (75 inç ve üzeri) için iki veya daha fazla kişi gerekir. Güvenlik vidalarını sökün ve TV'yi dikkatlice kaldırın.

Kurulum için ayrıntılı talimatları nerede bulabilirim?

Aparatla birlikte verilen kurulum kılavuzuna bakın; şemalar ve adım adım talimatlar içerir. Ayrıca Sony web sitesinden kılavuzu indirebilirsiniz.

KULLANIM KILAVUZU SU-WL850 SONY

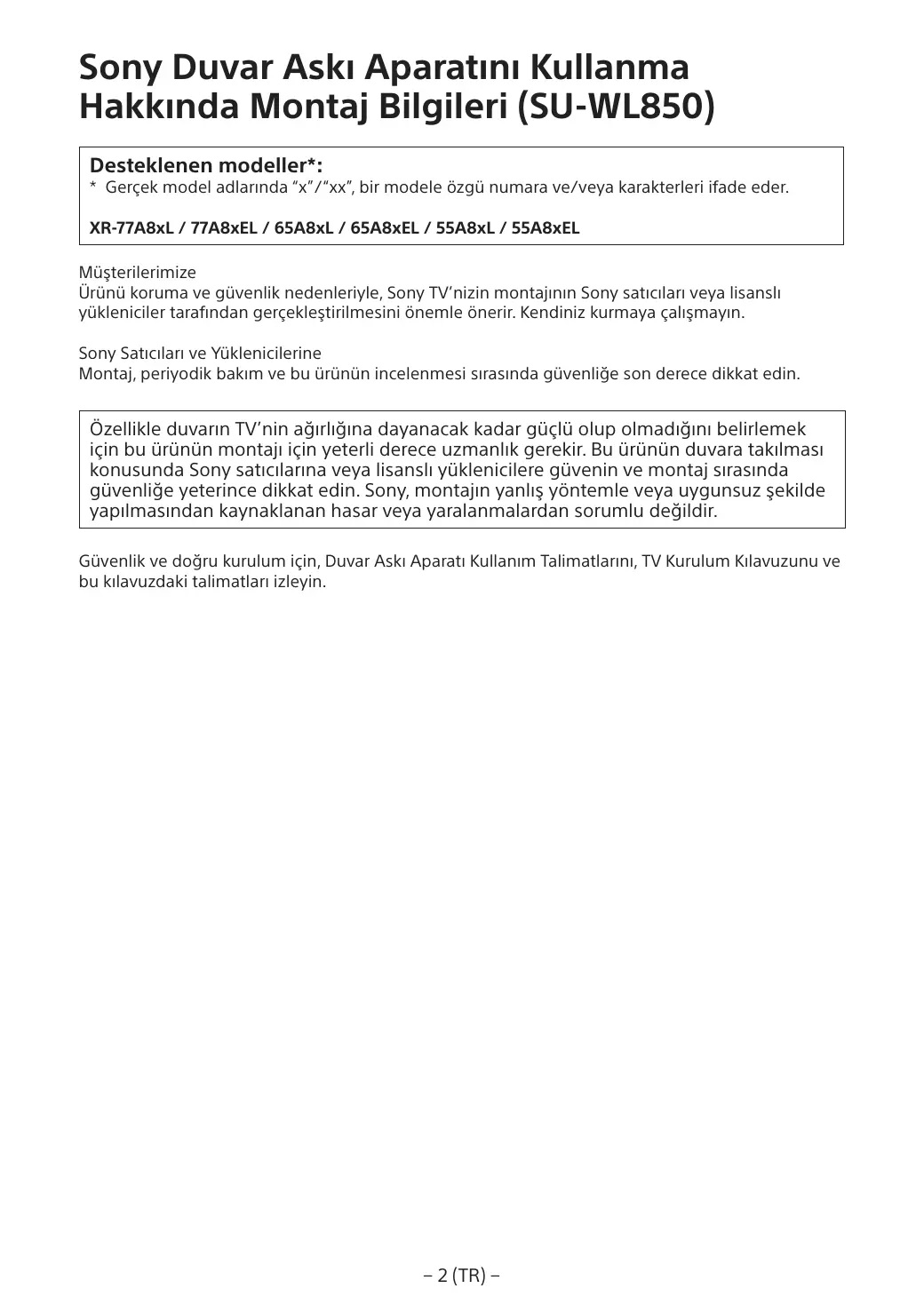

Sony Duvar Askı Aparatını Kullanma Hakkında Montaj Bilgileri (SU-WL850)

Desteklenen modeller*:

• Gerçek model adlarında "x"/"xx", bir modele özgü numara ve/veya karakterleri ifade eder.

XR-77A8xL / 77A8xEL / 65A8xL / 65A8xEL / 55A8xL / 55A8xEL

Müşterilerimize

Ürünü koruma ve güvenlik nedenleriyle, Sony TV'nizin montajının Sony satıcıları veya lisanslı yükleniciler tarafından gerçekleştirilmesini önemle önerir. Kendiniz kurmaya çalışmayın.

Sony Satıcıları ve Yüklenicilerine

Montaj, periyodik bakım ve bu ürünün incelenmesi sırasında güvenliğe son derece dikkat edin.

Özellikle duvarın TV'nin ağırlığına dayanacak kadar güçlü olup olmadığını belirlemek için bu ürünün montajı için yeterli derecede uzmanlık gerekir. Bu ürünün duvara takılması konusunda Sony satıcılarına veya lisanslı yüklenicilere güvenin ve montaj sırasında güvenliğe yeterince dikkat edin. Sony, montajın yanlış yöntemle veya uygunsuz şekilde yapılmasından kaynaklanan hasar veya yaralanmalardan sorumlu değildir.

Güvenlik ve doğru kurulum için, Duvar Askı Aparatı Kullanma Talimatları, TV Kurulum Kılavuzunu ve bu kılavuzdaki talimatları izleyin.

Duvar Askı Aparatı

Güvenlik

Bu ürünü satın aldığınız için teşekkür ederiz.

Müşterilerimize

Televizyonu duvara monte etme

UYARI

PROFESYONEL MONTAJ GEREKLİDİR

Bu ürün; duvarın, televizyonun ağırlığını taşıyabilecek sağlamlıkta olduğunu belirlemek için gerekli eğitimi almış, profesyonel bir montör tarafından monte edilmelidir. Montaj sırasında sağlam şekilde sabitlenmezse televizyon düşebilir ve ciddi yaralanmalara neden olabilir. Sony, yanlış taşıma veya montajdan ya da belirtilen ürün dışında bir ürünün montajından kaynaklanabilecek hasarlar ve yaralanmalarla ilgili hiçbir sorumluluk kabul etmez. Yasal Haklarınız (varsa) etkilenmez.

Sony Bayilerine

Bu ürünü monte etmek için yeterli derecede uzmanlık gereklidir. Montaj işinin güvenli bir şekilde yapılması için mutlaka bu kullanım kılavuzunun tamamını okuyun. Sony, montajın yanlış yöntemle veya uygunsuz şekilde yapılmasından kaynaklanan hasarlardan veya yaralanmalardan sorumlu değildir. Montajdan sonra lütfen bu kılavuzu müşteriye verin.

Bu kullanım kılavuzunda ürünün doğru kullanımı ve kazaları önlemek için alınması gereken önemli tedbirler açıklanmaktadır. Bu kullanım kılavuzunda verilen tüm talimatların okunması, anlaşılması ve takip edilmesi kullanıcının sorumluluğundadır. Aksi takdirde ciddi yaralanmalar veya maddi hasar meydana gelebilir ve garanti geçersiz kalabilir. Bu kılavuzu ileride başvurmak için saklayın.

Sony ürünleri güvenliğe önem verilerek tasarlanmıştır. Ürünlerin yanlış kullanılması; yangın, elektrik çarpması, ürünün devrilmesi veya ürünün düşmesi sonucunda ciddi yaralanmaya neden olabilir. Bu gibi kazaları önlemek için güvenlik tedbirlerine mutlaka uyun.

Üretici Firma: Sony Corporation

Adres: 1-7-1 Konan Minato-ku Tokyo,

108-0075 Japan

Telefon: [phone]

Türkiye İrtibat Numaraları:

Tel: [phone]

AEEE Yönetmeliğine Uygundur

PCB içermez

SONY®

İthalatçı Firma: Sony Eurasia Pazarlama A.Ş.

Adres: Onur Ofis Park Plaza Saray Mah.

Ahmet Tevfik İleri Cad.

No:10 34768 Ümraniye

İstanbul Türkiye

Sony Bilgi ve Danışma Hattı:

444 SONY (7669)

Tel: [phone]

DİKKAT

Belirtilen ürünler

Bu Duvar Askı Aparatı belirtilen televizyonlarla kullanılacak şekilde tasarlanmıştır. Televizyonlar için, Duvar Askı Aparatının kullanılabildiği modelleri öğrenmek için televizyonların Başvuru Kılavuzuna bakın.

Müşterilerimize

UYARI

Aşağıdaki tedbirlerin alınmaması; yangın, elektrik çarpması veya ürünün düşmesi sonucunda ciddi yaralanmaya veya ölüme neden olabilir.

Montajı mutlaka lisanslı yüklenicilere yaptırın ve montaj sırasında küçük çocukları uzak tutun.

Duvar Askı Aparatı veya televizyon doğru monte edilmezse, aşağıdaki kazalar meydana gelebilir. Montajı mutlaka lisanslı yüklenicilere yaptırın.

• Televizyon düşebilir ve sıyrık veya kırık gibi ciddi bir yaralanmaya neden olabilir.
• Duvar Askı Aparatının monte edileceği duvar sabit değil, pürüzlü veya zemine dik değilse, ünite düşebilir ve yaralanmaya veya malın hasar görmesine neden olabilir. Duvar, televizyonun ağırlığının en az 6 katını taşıyabilecek sağlamlıkta olmalıdır. (Televizyonun ağırlığı için Başvuru Kılavuzuna bakın.) Duvar Askı Aparatının duvara montajının yeterli derecede sağlam yapılmaması, ünitenin düşmesine ve ciddi yaralanmaya veya malın hasar görmesine neden olabilir.

Televizyonun montajını veya demontajını mutlaka lisanslı yüklenicilere yaptırın.

Televizyon lisanslı yüklenicilerin dışındaki kişiler tarafından monte veya demonte edilirse, televizyon düşebilir ve ciddi yaralanmaya veya malın hasar görmesine neden olabilir. Büyük bir televizyon setini taşımak için iki veya daha fazla kişi (75 inç (189,3 cm) ve üzeri televizyon için üç veya daha fazla kişi gereklidir (Misi hariç). Büyük bir televizyon setini taşımak için iki veya daha fazla kişi (75 inç (189,3 cm) ve üzeri televizyon için üç veya daha fazla kişi gereklidir (yalnızca MisiR).

Televizyonu monte ettikten sonra vidaları vb. çıkarmayın.

Çıkarırsanız, televizyon düşebilir ve ciddi yaralanmaya veya malın hasar görmesine neden olabilir.

Duvar Askı Aparatının parçalarında değişiklik yapmayın.

Değişiklik yaparsanız, Duvar Askı Aparatı düşebilir ve ciddi yaralanmaya veya malın hasar görmesine neden olabilir.

Belirtilen ürün dışındaki ekipmanları takmayın.

Bu Duvar Askı Aparatı yalnızca belirtilen ürünle kullanılacak şekilde tasarlanmıştır. Belirtilen ürünün dışında ekipman monte ederseniz, düşebilir veya kırılabilir ve ciddi yaralanmaya veya malın hasar görmesine neden olabilir.

Duvar Askı Aparatına televizyon dışında bir yük yüklemeyin.

Televizyonu sola/sağa, yukarı/aşağı sallamayın.

Çıkarırsanız, televizyon düşebilir ve ciddi yaralanmaya veya malın hasar görmesine neden olabilir.

Televizyona dayanmayın veya asılmayın.

Televizyon üzerinize düşebileceğinden ve ciddi yaralanmaya neden olabileceğinden televizyona dayanmayın veya asılmayın.

DİKKAT

Aşağıdaki tedbirler alınmazsa, ciddi yaralanma veya malda hasar ortaya çıkabilir.

Duvar Askı Aparatını taşırken veya televizyonu yerleştirirken parmaklarınızı sıkıştırmamaya dikkat edin. - Televizyonu döndürürken dikkatli olun ve etraftaki insanlara vurmamaya çalışın. - Kullanılmayan parçaları daha sonra kullanmak üzere güvenli bir yerde sakladığınızdan emin olun. Bunları çocukların ulaşamayacakları bir yerde saklayın.

Temizleme veya bakım sırasında ürüne aşırı güç uygulamayın.

Televizyonun üst kısmına aşırı güç uygulamayın. Çıkarsanız, televizyon düşebilir ve ciddi yaralanmaya veya malın hasar görmesine neden olabilir.

Bu ürünü tıbbi cihazlara yakın yerleştirmeyin.

Bu ürün (aksesuarlar dahil) kalp pilleri, hidrosefali tedavisi için programlanabilir şant valfleri veya başka tıbbi cihazlara müdahale edebilecek mıknatıs(lar) içerir. Bu ürünü, söz konusu tıbbi cihazları kullanan kişilere yakın yerleştirmeyin. Bu tür herhangi bir tıbbi cihaz kullanıyorsanız bu ürünü kullanmadan önce doktorunuza danışın.

Çocukların veya gözetim altındaki kişilerin ulaşamayacağı yerlerde saklayın.

Bu ürün (aksesuarlar dahil) mıknatıs(lar) içerir. Mıknatıs(lar)ın yutulması, boğulma tehlikesi veya bağırsak hasarı gibi ciddi zarara neden olabilir. Mıknatıslar (veya mıknatıs) yutulursa derhal bir doktora başvurun.

Tedbirler

• Televizyonu Duvar Askı Aparatı takılı olarak uzun süre kullanırsanız, duvarın yapıldığı malzemeye bağlı olarak arkadaki duvarda veya televizyonun üstünde renk değişikliği olabilir ve/veya duvar kağıdı yerinden sökülebilir. Duvar Askı Aparatı duvara monte edildikten sonra çıkarılırsa, vida delikleri kalır.
• Duvar Askı Aparatını mekanik titreşimlere maruz kalan bir yerde kullanmayın.

Duvar Askı Aparatını Monte Etme

Sony Bayilerine

UYARI

Aşağıdaki talimatlar yalnızca Sony bayileri içindir. Bu ürünün montajı, bakımı ve kontrolü sırasında, yukarıda belirtilen güvenlik tedbirlerini okuduğunuzdan ve güvenliğe özellikle önem verdiğinizden emin olun.

Duvar Askı Aparatı'nı, televizyonun köşelerinin veya kenarlarının duvar yüzeyinden çıkıntı yaptığı duvar yüzeylerine monte etmeyin.

Duvar Askı Aparatı'nı, televizyonun köşelerinin veya kenarlarının duvar yüzeyinden çıkıntı yaptığı, kolayca erişilebilen duvar yüzeylerine monte etmeyin. Bir kişi veya nesne televizyonun çıkıntı yapan köşesine veya kenarına çarparsa, yaralanma veya mal hasarı ortaya çıkabilir.

Televizyonu klimanın üzerine veya altına monte etmeyin.

Televizyon klimadan gelen su sızıntısı veya hava akımına uzun süre maruz kalırsa, yangın, elektrik çarpması veya televizyonda arıza meydana gelebilir.

Duvar Askı Aparatı'nı duvara bu kullanım kılavuzundaki talimatlara göre sağlam bir şekilde monte ettiğinizden emin olun.

Vidalardan biri gevşerse veya çıkarsa, Duvar Askı Aparatı düşebilir ve ciddi yaralanmaya veya mal hasarına neden olabilir. Duvar malzemesi için uygun vidalar kullanın ve 8 mm çapında (veya eşdeğer) dört vida kullanarak üniteyi sağlam bir şekilde monte edin.

Birlikte verilen vidaları ve ek parçaları bu kullanım kılavuzundaki talimatlara göre doğru bir şekilde kullandığınızdan emin olun. Başka parçalar kullanırsanız, televizyon düşebilir ve bedensel yaralanmaya veya televizyonun hasar görmesine neden olabilir.

Aparatı bu kullanım kılavuzunda açıklanan prosedüre göre doğru bir şekilde monte ettiğinizden emin olun.

Vidalardan biri gevşerse veya çıkarsa, televizyon düşebilir ve bedensel yaralanmaya veya televizyonun hasar görmesine neden olabilir.

Vidaları gösterilen konumda iyice sıktığınızdan emin olun.

Yapılmazsa, televizyon düşebilir ve bedensel yaralanmaya veya televizyonun hasar görmesine neden olabilir.

Montaj sırasında televizyonu darbeye maruz bırakmamaya dikkat edin.

Televizyon darbeye maruz bırakılırsa, düşebilir veya çatlayabilir. Bu, yaralanmaya neden olabilir.

Televizyonu dik ve düz bir duvara monte ettiğinizden emin olun.

Bu yapılmazsa, televizyon düşebilir ve yaralanmaya neden olabilir.

Televizyon doğru şekilde monte edildikten sonra, kabloları doğru şekilde sabitleyin.

Kişiler veya nesneler kablolara takılırsa, yaralanma veya televizyonda hasar ortaya çıkabilir.

AC güç kablosunun veya bağlantı kablosunun sıkışmasına izin vermeyin.

AC güç kablosu veya bağlantı kablosu ünite ile duvar arasına sıkışırsa veya güç uygulanarak bükülür veya kıvrılırsa, iç iletkenler ortaya çıkabilir ve bu durum, kısa devreye veya elektrik kesilmesine neden olabilir. Bu durum, yangına veya elektrik çarpmasına neden olabilir.

Duvar Askı Aparatını duvara sabitlemek için gereken vidalar ürünle birlikte verilmez.

Duvar Askı Aparatını monte ederken duvar malzemesi ve yapısı için uygun vidaları kullanın.

• Bu kılavuzda gösterilen Televizyon resimleri, işlemlere dair net açıklamalar sağlamak için kullanılan örneklerdir. Bu nedenle, resimler gerçek Televizyonunuzdan farklı görünebilir.

Duvarınızın malzemesi nedir?

Öncelikle, TV'nin monte edileceği duvarın tipini kontrol edin.

Saplama vidaları bulunan kuru duvar

Tedbirler

• Maksimum kuru duvar kalınlığı: 16 mm.
• İç ahşap saplama vidasının boyutunun genel için 51 mm × 102 mm ve nominal için 38 mm × 89 mm olduğundan emin olun.
• Bağlantı elemanları arasında minimum 406 mm'lik yatay boşluk bırakın.

İçi Dolu Beton veya Beton Blok

Tedbirler

Duvar Askı Aparatını içi dolu beton duvara monte edin. - içi dolu beton duvarın en az 203 mm kalınlıkta olduğundan emin olun. Her bir beton bloğun en az 203 mm × 203 mm × 406 mm boyutunda olduğundan emin olun.

Parçaları kontrol etme

SU-WL850 ile birlikte verilir

• Tüm parçaların bulunduğundan emin olun.

WM1 (×1)	WM2 (×1)	WM3 (×4)
M6 (×4)	WT1 (×6)

TV ile birlikte verilir

Duvar Askı Aparatı VS (× 4)^*

• Sadece kısıtlı bölgede/ülkede/modelde.

Montaj için hazırlanma

• Kurulumdan önce televizyonun Başvuru Kılavuzunu ve Kurulum Kılavuzunu hazır bulundurun.
• Televizyonunuzun montaj konumunu onaylayın.
• 8 mm çapında dört vida ve bunlara uygun dört pul temin edin (ürünle birlikte verilmez). Duvarın malzemesine uygun vidaları seçin.
• Aşağıdaki aletleri hazırlayın:

*1	5,5 mm 10 mm
*2		1,5 N·m {15 kgf·cm}	*3
	*2 (x4)	*4 (x4) 8 mm × 60 mm	*4 (x4)

*1 Sadece saplama vidaları içeren kuru duvarlar için

2 Sadece içi dolu beton veya beton blok duvarlar için 3 Modele bağlı olarak *4 Vidaları ve pulları seçerken dikkatli olun

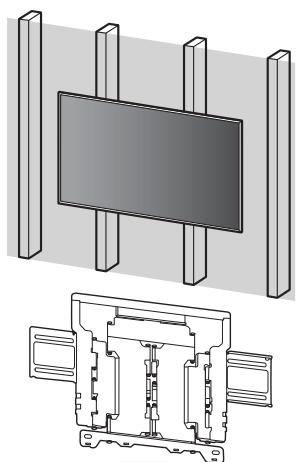

A Duvar Askı Aparatını metal çerçeveli kuru duvara takma

WM1

Duvar Askı Aparatının duvara montajı

1 Montaj konumuna karar verin.

Duvarda TV için yeterince alan olduğundan ve duvarın TV'nin ağırlığının en az altı katı ağırlığı taşıyabileceğinden emin olun.

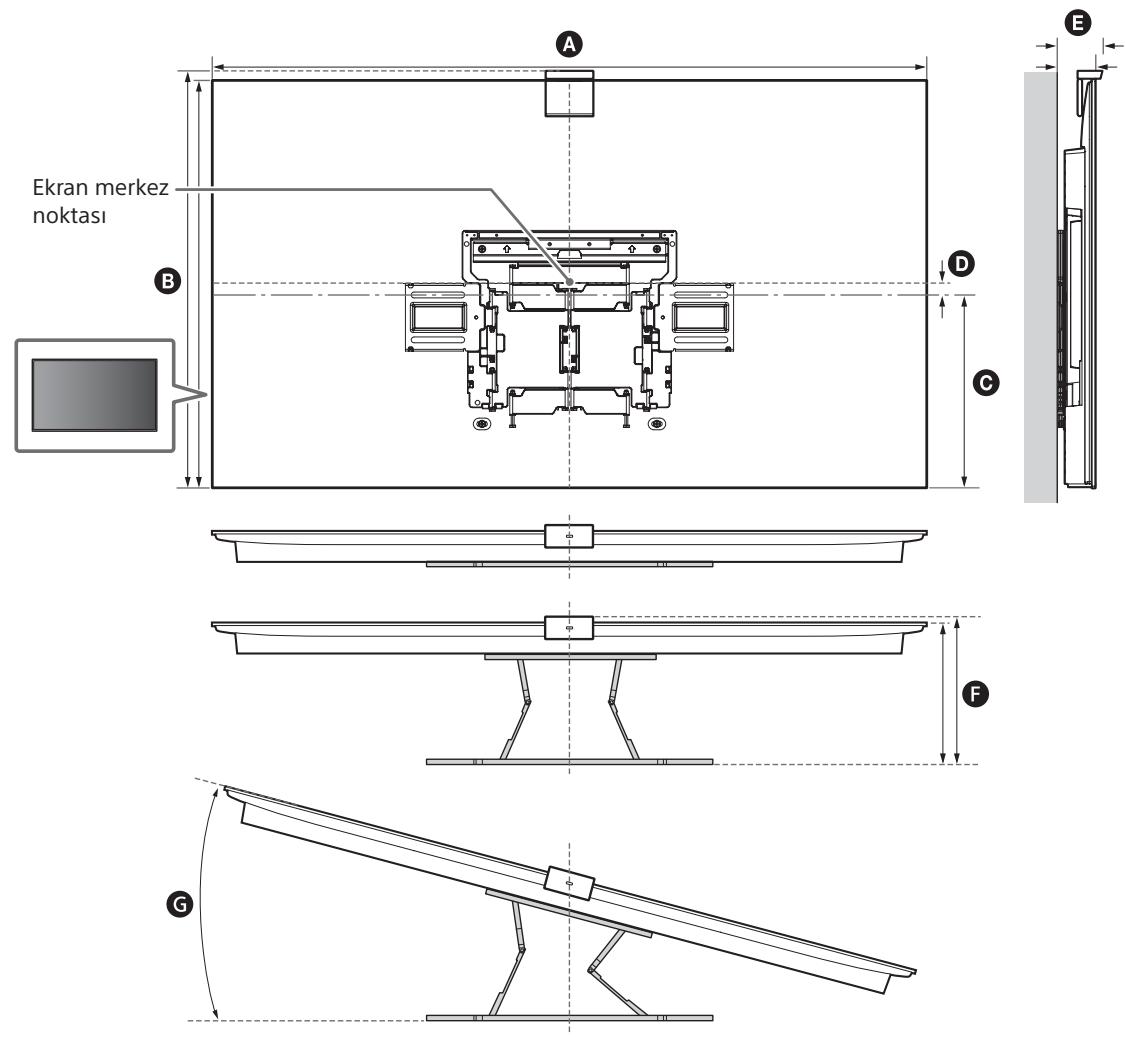

1. sayfadaki "Duvar Askı Aparatının duvara montajı için ölçüm" bölümüne başvurun. TV'nin ağırlığı için TV'nizin Başvuru Kılavuzuna bakın.

Not

TV'niz duvara monte edildiğinde, TV'nin üst tarafı öne doğru eğilebilir. - Kurulum konumunu televizyonu izleyeceğiniz yerden kontrol etmenizi öneririz.

2

3 WM1'i duvara hizalayın ve vidaların denk geldiği dört noktayı işaretleyin.

Not

• Bir su terazisi kullanarak (WM1) 'in düz durduğunu kontrol edin.

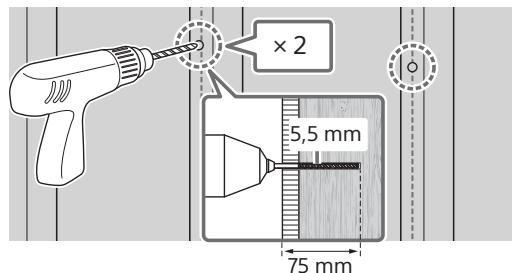

4 İşaretlediğiniz üst noktalara pilot delikler açın.

Duvarda deliklerin delineceği konumun TV'nin ağırlığının en az altı katını destekleyebilecek kadar yeterince güçlü olduğundan emin olun.

Not

• Pilot delikleri mutlaka 5,5 mm'lik matkap ucu kullanılarak en az 75 mm derinliğinde açılmalıdır.

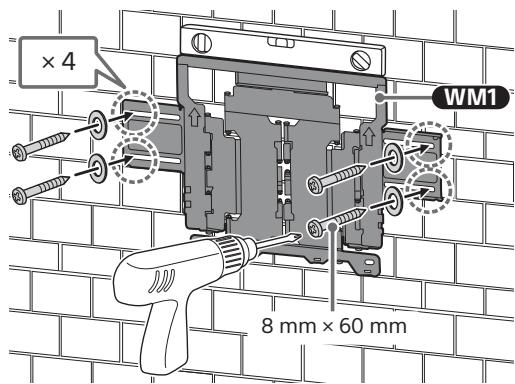

5 WM1'i uygun vidalar (ürünle verilmez) ve pullar (ürünle verilmez) kullanarak duvara monte edin.

Not

• Bir su terazisi kullanarak WM1'in düz durduğunu kontrol edin.

Önlem

• 8 mm x 60 mm ölçülü ahşap vidayı çok fazla sıkmayın. Hatalı şekilde sıkılırsa 8 mm x 60 mm ölçülü ahşap vidanın sıkma gücü azalabilir.

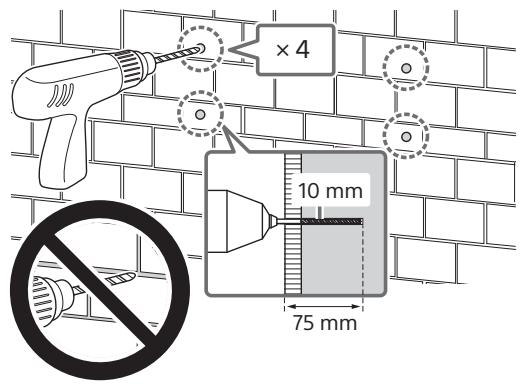

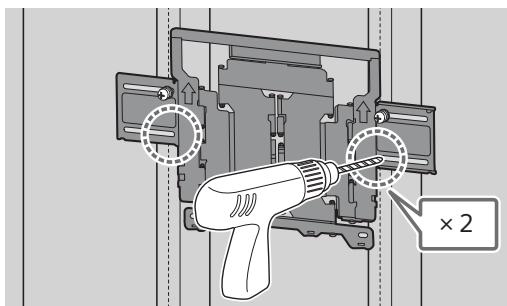

6 İşaretlediğiniz noktalara pilot delikleri açın. (Delik delme talimatları için adım 4'e bakın.)

7 Deliklere uygun vidalar ve pullar takın.

Not

• Bir su terazisi kullanarak (WM1) 'in düz durduğunu kontrol edin.

8 Aparatın kolunu sonuna kadar çekin.

Televizyonun montajı için hazırlanma

Not

• Çıkarılan vidaları ve kullanılmayan parçaları çocuklardan uzak tutarak güvenli bir yerde sakladığınızdan emin olun.

Televizyonun karton kutudan duvara monte edilmesi*

• Sadece kısıtlı bölgede/ülkede/modelde.

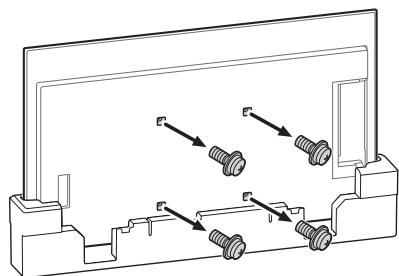

1 TV'nin arkasındaki vidaları çıkarın.

2 Duvar Askı Aparatı VS'yi (TV ile birlikte verilir) TV'nin arkasına takın (duvarla paralel hale getirmek için).

Not

• Bunları Televizyona takarken Duvar Askı Aparatı VS'yi sabitlediğinizden emin olun. Duvar Askı Aparatı VS'yi takmak için yalnızca tornavida kullanın. Başka bir aletin kullanılması Duvar Askı Aparatı VS'nin aşırı torkla sıkılmasına ve Televizyonun hasar görmesine neden olabilir.

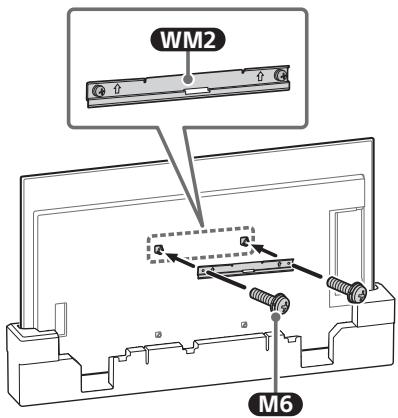

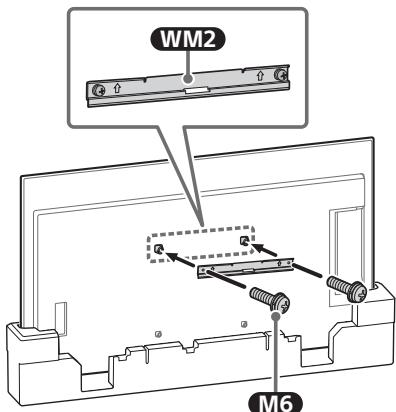

3 WM2'yi M6 kullanarak TV'ye takın.

Televizyonun masa üstü sehpasından duvara monte edilmesi

1 Terminal kapağını sökün.

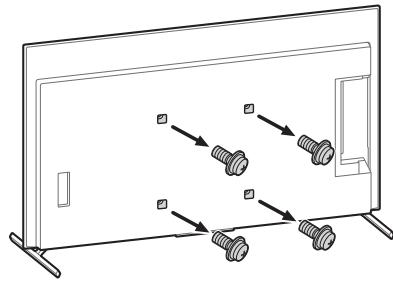

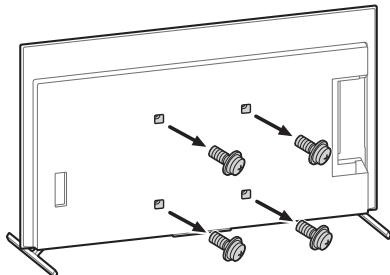

2 TV'nin arkasındaki vidaları çıkarın.

3 Duvar Askı Aparatı (TV ile birlikte verilir) TV'nin arkasına takın (duvarla paralel hale getirmek için).

Not

• Bunları Televizyona takarken Duvar Askı Aparatını VS sabitlediğinizden emin olun. Duvar Askı Aparatını VS takmak için yalnızca tornavida kullanın. Başka bir aletin kullanılması Duvar Askı Aparatının VS aşırı torkla sıkılmasına ve Televizyonun hasar görmesine neden olabilir.

4 WM2'yi M6 kullanarak TV'ye takın.

5 Masa Üstü Sehpasını televizyondan çıkarın.

• Masa Üstü Sehpanın bir tarafını bir seferde kaldırın. Dört kişi televizyonu kaldırırken iki elinizle Masa Üstü Sehpayı sıkıca ve güvenli bir şekilde tutun.

• Önceki adımı tekrarlayın ve Masa Üstü Sehpanın diğer tarafını kaldırın.

Not

• Masa Üstü Sehpadan ayırmak için üç veya daha fazla kişi gereklidir.
• Masa Üstü Sehpayı televizyondan ayırırken aşırı güç uygulamayın; çünkü televizyon setinin düşmesine ve dolayısıyla fiziksel yaralanma veya televizyonun hasar görmesine neden olabilirsiniz.
• Televizyona hasar gelmesini engellemek için Masaüstü Sehpayı kaldırırken dikkatli olun.
• Masa Üstü Sehpası sökme işlemi sırasında televizyonu kaldırırken dikkatli olun; Masa Üstü Sehpası devrilebilir ve yaralanmalara neden olabilir.
• Masa Üstü Sehpasını televizyondan sökerken/çıkarırken devrilmemesi ve televizyonun oturduğu yüzeye zarar vermemesi için dikkatli olun.

Televizyonu duvara monte etme

2 WM3'ü etiketlere takmayın.

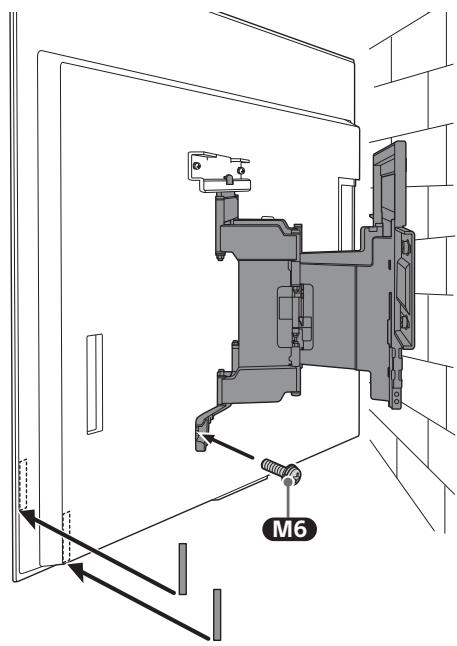

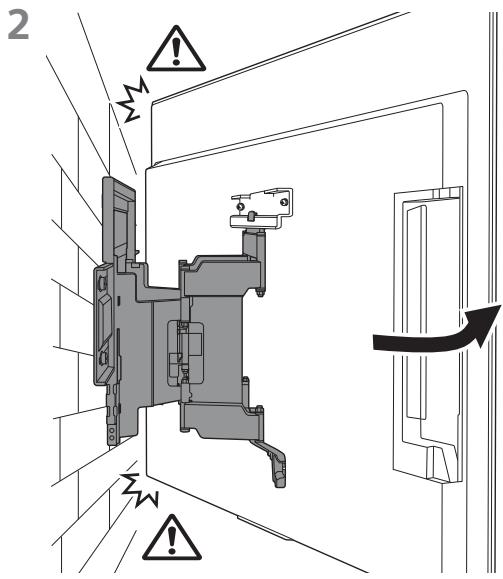

3 Duvar Askı Aparatının sol ve sağ tarafını M6 kullanarak vidalayın ve WM3'ü takın.

Not

4

5 Televizyonu taşırken altından sağlam şekilde tutun.

Not

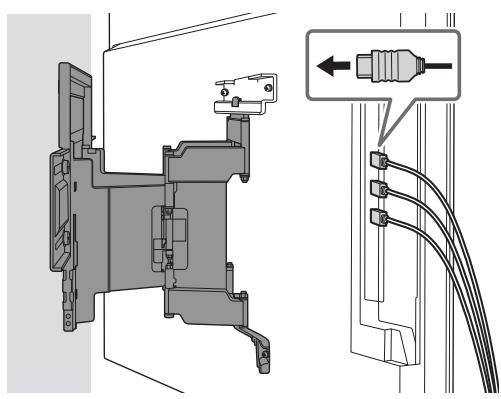

Birlikte verilen kabloların türüne ve sayısına bağlı olarak TV duvara yaklaşmayabilir. Bu bir arıza değildir.

UYARI

• Büyük bir televizyon setini taşımak için iki veya daha fazla kişi (189,3 cm (75 inç) ve üzeri televizyon için üç veya daha fazla kişi) gereklidir (Mısır hariç).
• Büyük bir televizyon setini taşımak için iki veya daha fazla kişi (75 inç (189,3 cm) ve üzeri televizyon için üç veya daha fazla kişi) gereklidir (yalnızca Mısır).

Montajın tamamlandığını onaylama

Aşağıdaki noktaları kontrol edin.

• Güç kablosu ve kablo bükülü veya sıkıştırılmış olmamalıdır.

UYARI

• AC güç kablosu vb.'nin yanlış yerleştirilmesi, kısa devreye ve dolayısıyla yangına veya elektrik çarpmasına neden olabilir. Montajın güvenli bir şekilde tamamlandığından emin olun.

Diğer bilgiler

Televizyonu çıkarırken, önceki kurulum prosedürünün ters yönünde izleyin.

UYARI

• Büyük bir televizyon setini taşımak için iki veya daha fazla kişi (189,3 cm (75 inç) ve üzeri televizyon için üç veya daha fazla kişi) gereklidir (Mısır hariç).
• Büyük bir televizyon setini taşımak için iki veya daha fazla kişi (75 inç (189,3 cm) ve üzeri televizyon için üç veya daha fazla kişi) gereklidir (yalnızca Mısır).

Duvar Askı Aparatının dolubeton veya beton blok duvarlara montajı

Duvar Askı Aparatının duvara montajı

1 Montaj konumuna karar verin.

Duvarda TV için yeterince alan olduğundan ve duvarın TV'nin ağırlığının en az altı katı ağırlığı taşıyabileceğinden emin olun.

1. Sayfadaki "Duvar Askı Aparatının duvara montajı için ölçüm" bölümüne başvurun. TV'nin ağırlığı için TV'nizin Başvuru Kılavuzuna bakın.

Not

TV'niz duvara monte edildiğinde, TV'nin üst tarafı öne doğru eğilebilir. - Kurulum konumunu televizyonu izleyeceğiniz yerden kontrol etmenizi öneririz.

2 WM1'i duvara hizalayın ve dört noktayı işaretleyin.

Not

• Bir su terazisi kullanarak WM1'in düz durduğunu kontrol edin.

3 İşaretlerin bulunduğu noktalara kılavuz delikleri delin.

Duvarda deliklerin delineceği konumun TV'nin ağırlığının en az altı katını destekleyebilecek kadar yeterince güçlü olduğundan emin olun.

Not

• Pilot delikleri mutlaka 10 mm'lik matkap ucu kullanılarak en az 75 mm derinliğinde açılmalıdır.

5 WM1'i uygun vidalar (ürünle verilmez) ve pullar (ürünle verilmez) kullanarak duvara monte edin.

Not

• Bir su terazisi kullanarak (WM1)'in düz durduğunu kontrol edin.

Önlem

• 8 mm x 60 mm ölçülü ahşap vidayı çok fazla sıkmayın. Hatalı şekilde sıkılırsa 8 mm x 60 mm ölçülü ahşap vidanın sıkma gücü azalabilir.

6 Aparatın kolunu sonuna kadar çekin.

Televizyonun montajı için yüzeyin hazırlanması

Not

• Çıkarılan vidaları ve kullanılmayan parçaları çocuklardan uzak tutarak güvenli bir yerde sakladığınızdan emin olun.

Televizyonun karton kutudan duvara monte edilmesi*

• Sadece kısıtlı bölgede/ülkede/modelde.

1 TV'nin arkasındaki vidaları çıkarın.

2 Duvar Askı Aparatı (TV ile birlikte verilir) TV'nin arkasına takın (duvarla paralel hale getirmek için).

Not

• Bunları Televizyona takarken Duvar Askı Aparatını VS sabitlediğinizden emin olun. Duvar Askı Aparatını VS takmak için yalnızca düz başlı bir tornavida kullanın. Başka bir aletin kullanılması, Duvar Askı Aparatını VS aşırı torkla sıkılmasına ve Televizyonun hasar görmesine neden olabilir.

3 WM2'yi M6 kullanarak TV'ye takın.

Televizyonun Masa Üstü Sehpasından Duvara monte edilmesi

1 Terminal kapağını sökün.

2 TV'nin arkasındaki vidaları çıkarın.

3 Duvar Askı Aparatı (TV ile birlikte verilir) TV'nin arkasına takın (duvarla paralel hale getirmek için).

Not

• Bunları Televizyona takarken Duvar Askı Aparatını VS sabitlediğinizden emin olun. Duvar Askı Aparatını VS takmak için yalnızca düz başlı bir tornavida kullanın. Başka bir aletin kullanılması, Duvar Askı Aparatını VS aşırı torkla sıkılmasına ve Televizyonun hasar görmesine neden olabilir.

4 WM2'yi M6 kullanarak TV'ye takın.

5 Masa Üstü Sehpasını televizyondan sökün.

• Masa Üstü Sehpanın bir tarafını bir seferde kaldırın. Dört kişi televizyonu kaldırırken iki elinizle Masa Üstü Sehpayı sıkıca ve güvenli bir şekilde tutun.

• Önceki adımı tekrarlayın ve Masa Üstü Sehpanın diğer tarafını kaldırın.

Not

• Masa Üstü Sehpadan ayırmak için üç veya daha fazla kişi gereklidir.
• Masa Üstü Sehpayı televizyondan ayırırken aşırı güç uygulamayın; çünkü televizyon setinin düşmesine ve dolayısıyla fiziksel yaralanma veya televizyonun hasar görmesine neden olabilirsiniz.
• Televizyona hasar gelmesini engellemek için Masaüstü Sehpayı kaldırırken dikkatli olun.
• Masa Üstü Sehpası sökme işlemi sırasında televizyonu kaldırırken dikkatli olun; Masa Üstü Sehpası devrilebilir ve yaralanmalara neden olabilir.
• Masa Üstü Sehpasını televizyondan sökerken; çıkarırken devrilmemesi ve televizyonun oturduğu yüzeye zarar vermemesi için dikkatli olun.

Televizyonu duvara monte etme

3 Duvar Askı Aparatının sol ve sağ tarafını M6 kullanarak vidalayın ve WM3 takın.

Not: WM3'ü etiketlere takmayın.

5 Televizyonu taşırken altından sağlam şekilde tutun.

Birlikte verilen kabloların türüne ve uzunluğuna bağlı olarak TV duvara yaklaşmayabilir. Bu bir arıza değildir. Not

UYARI

• Büyük bir televizyon setini taşımak için iki veya daha fazla kişi (189,3 cm (75 inç) ve üzeri televizyon için üç veya daha fazla kişi) gereklidir (Mısır hariç).
• Büyük bir televizyon setini taşımak için iki veya daha fazla kişi (75 inç (189,3 cm) ve üzeri televizyon için üç veya daha fazla kişi) gereklidir (yalnızca Mısır).

Montajın tamamlandığını onaylama

Aşağıdaki noktaları kontrol edin.

• Güç kablosu ve kablo bükülü veya sıkıştırılmış olmamalıdır.

UYARI

• AC güç kablosu vb.'nin yanlış yerleştirilmesi, kısa devreye ve dolayısıyla yangına veya elektrik çarpmasına neden olabilir. Montajın güvenli bir şekilde tamamlandığından emin olun.

Diğer bilgiler

Televizyonu çıkarırken, önceki kurulum prosedürünün ters yönde izleyin.

UYARI

• Büyük bir televizyon setini taşımak için iki veya daha fazla kişi (189,3 cm (75 inç) ve üzeri televizyon için üç veya daha fazla kişi) gereklidir (Mısır hariç). Büyük bir televizyon setini taşımak için iki veya daha fazla kişi (75 inç (189,3 cm) ve üzeri televizyon için üç veya daha fazla kişi) gereklidir (yalnızca Mısır).

Teknik Özellikler

WM1

Boyutlar: (Yakl.) [mm]

Tasarım ve teknik özellikler, önceden bildirilmeksizin değiştirilebilir.

Referanslar

Duvar Askı Aparatının duvara montajı için ölçüm

Tablodaki şekiller montaja bağlı olarak biraz değişebilir.

Kameralı (mm)

Model adi	A	B	C	D	E	F*	G* (°)
XR-77A8xEL	1722	1013	340	165	78	281	15
XR-65A8xEL	1448	851	342	82	77	281	18
XR-55A8xEL	1227	727	342	20	77	281	19

* (Yakl.)

Kamerasız (mm)

Model adi	A	B	C	D	E	F*	G* (°)
XR-77A8xL	1722	998	340	165	66	269	15
XR-65A8xL	1448	836	342	82	66	269	18
XR-55A8xL	1227	712	342	20	66	269	19

* (Yakl.)

Önlümeyemdepi: (wamameh) [MM]

Dolayısıyla {S} {\Delta SDB} = {S} {\Delta COD} + {S}_{\Delta BDO}
