Tipo di prodotto	Supporto a parete per TV
Marca	Sony
Modello	SU-WL850
Peso del supporto	Circa 3,0 kg (base sola)

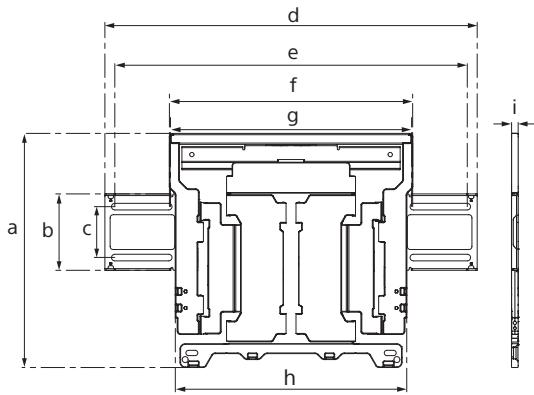

Dimensioni (supporto)	a : 354 mm, b : 116 mm, c : 77 mm, d : 563 mm, e : 533 mm, f : 370 mm, g : 368 mm, h : 350 mm, i : 11 mm
Materiali	Metallo (probabilmente acciaio)
Colore	Nero (non specificato, stima comune)
Compatibilità	TV Sony delle serie XR-77/65/55A8xL e A8xEL
Fissaggio a parete	Per pareti in cartongesso con montanti o calcestruzzo pieno/blocco di calcestruzzo
Viti fornite	No, viti da 8 mm di diametro adatte al muro da acquistare separatamente
Pezzi forniti	WM1 (x1), WM2 (x1), WM3 (x4), M6 (x4), WT1 (x6)
Angolo di inclinazione (con telecamera)	Circa 15° a 19° a seconda del modello
Angolo di inclinazione (senza telecamera)	Circa 15° a 19° a seconda del modello
Distanza dal muro (con telecamera)	Circa 269 mm a 281 mm a seconda del modello
Distanza dal muro (senza telecamera)	Circa 269 mm a 281 mm a seconda del modello
Installazione	Deve essere eseguita da un installatore professionale autorizzato
Sicurezza	Il muro deve supportare almeno 6 volte il peso del televisore; non superare il carico massimo
Manutenzione	Pulire con un panno morbido, evitare prodotti abrasivi; non applicare forza eccessiva
Riparabilità	Nessun pezzo sostituibile fornito; contattare un installatore autorizzato per qualsiasi riparazione
Garanzia	Consultare i termini e le condizioni generali di Sony

Domande frequenti - SU-WL850 SONY

Quali TV sono compatibili con il supporto a parete Sony SU-WL850 ?

Il supporto è progettato per i TV Sony delle seguenti serie: XR-77A8xL / 77A8xEL, XR-65A8xL / 65A8xEL, XR-55A8xL / 55A8xEL (x/xx rappresenta caratteri specifici del modello).

Posso installare questo supporto da solo ?

No, Sony raccomanda vivamente di rivolgersi a un installatore professionale autorizzato. Un'installazione errata può causare la caduta del televisore e provocare lesioni gravi.

Qual è il peso massimo supportato dal supporto ?

Il muro deve poter supportare un peso di almeno sei volte quello del televisore. Fare riferimento alla Guida di riferimento del televisore per conoscere il peso esatto.

Il supporto permette di inclinare o ruotare il televisore ?

Sì, il supporto consente un'inclinazione in avanti. L'angolo di inclinazione varia a seconda del modello (circa 15° a 19°). È anche possibile ruotare lateralmente il televisore, ma con cautela.

Quali sono gli strumenti necessari per l'installazione ?

Avrai bisogno di un cacciavite, un trapano, tasselli adatti al tuo muro e viti da 8 mm di diametro (non fornite). Per pareti in cartongesso, è consigliata una punta da 5,5 mm; per calcestruzzo, una punta da 10 mm.

Come fissare il supporto su un muro in calcestruzzo ?

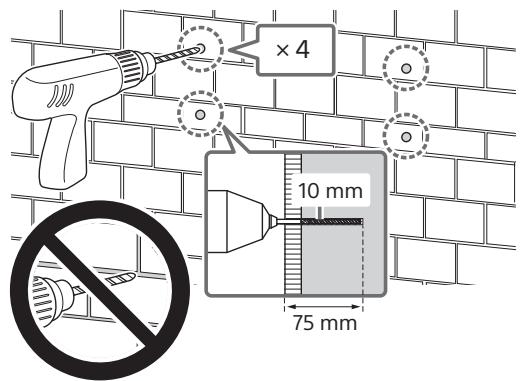

Praticare fori guida di 75 mm di profondità con una punta da 10 mm, quindi fissare il supporto WM1 con viti adatte (non fornite) e rondelle. Utilizzare una livella per garantire l'orizzontalità.

Come fissare il supporto su una parete in cartongesso ?

Assicurarsi che lo spessore della parete non superi 16 mm e che i montanti siano distanziati di almeno 406 mm. Praticare fori guida di 75 mm con una punta da 5,5 mm e fissare il supporto con viti adatte.

Cosa fare se il televisore non si avvicina al muro dopo l'installazione ?

Ciò può essere dovuto al tipo e al numero di cavi collegati sul retro del televisore. Non è un difetto di funzionamento. Provare a riorganizzare i cavi per ridurli.

Come rimuovere il televisore dal supporto a parete ?

Seguire la procedura inversa dell'installazione. Per TV grandi (75 pollici e oltre), sono necessarie due o più persone. Svitare le viti di sicurezza e sollevare delicatamente il televisore.

Dove posso trovare istruzioni dettagliate per l'installazione ?

Consultare il manuale di installazione fornito con il supporto, che include schemi e passaggi precisi. È inoltre possibile scaricare le istruzioni dal sito Sony.

MANUALE UTENTE SU-WL850 SONY

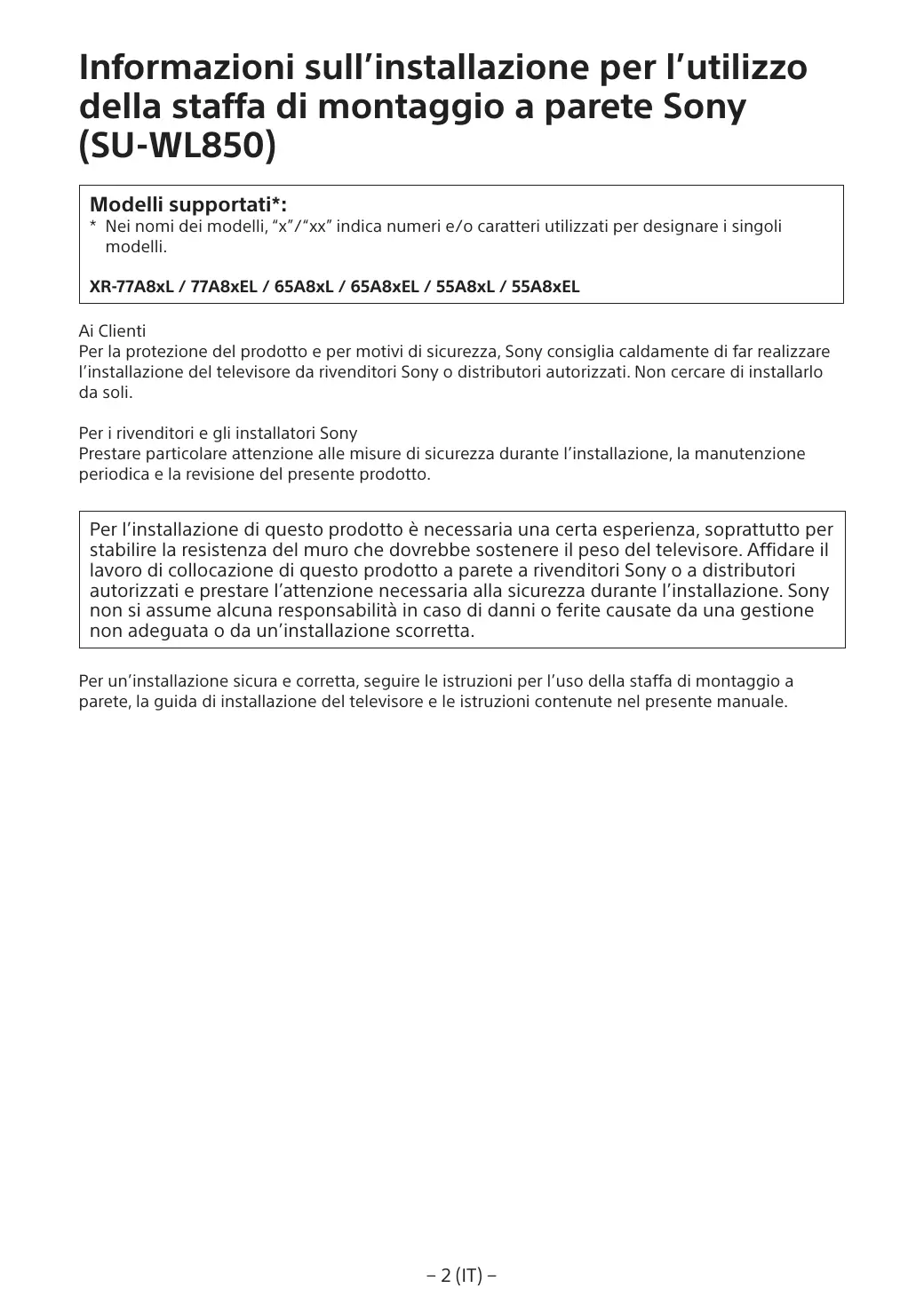

Informazioni sull'installazione per l'utilizzo della staffa di montaggio a parete Sony (SU-WL850)

Modelli supportati*:

• Nei nomi dei modelli, "x"/"xx" indica numero e/o caratteri utilizzati per designare i singoli modelli.

XR-77A8xL / 77A8xEL / 65A8xL / 65A8xEL / 55A8xL / 55A8xEL

Ai Clienti

Per la protezione del prodotto e per motivi di sicurezza, Sony consiglia caldamente di far realizzare l'installazione del televisore da rivenditori Sony o distributori autorizzati. Non cercare di installarlo da soli.

Per i rivenditori e gli installatori Sony

Prestare particolare attenzione alle misure di sicurezza durante l'installazione, la manutenzione periodica e la revisione del presente prodotto.

Per l'installazione di questo prodotto è necessaria una certa esperienza, soprattutto per stabilire la resistenza del muro che dovrebbe sostenere il peso del televisore. Affidare il lavoro di collocazione di questo prodotto a parete a rivenditori Sony o a distributori autorizzati e prestare l'attenzione necessaria alla sicurezza durante l'installazione. Sony non si assume alcuna responsabilità in caso di danni o ferite causate da una gestione non adeguata o da un'installazione scorretta.

Per un'installazione sicura e corretta, seguire le istruzioni per l'uso della staffa di montaggio a parete, la guida di installazione del televisore e le istruzioni contenute nel presente manuale.

Staffa di montaggio a parete

Informazioni sulla sicurezza

Grazie per aver acquistato questo prodotto.

Ai Clienti

Installazione del televisore a parete

AVVERTENZA

INSTALLAZIONE PROFESSIONALE NECESSARIA

Il presente prodotto deve essere installato esclusivamente da un professionista qualificato, in grado di verificare se la parete è sufficientemente solida da sostenere il peso della TV. Se non viene assicurata saldamente durante l'installazione, la TV potrebbe cadere e causare lesioni gravi. Sony non potrà essere ritenuta responsabile per danni o lesioni causati da usi non appropriati del prodotto, da installazione non corretta o da installazione di prodotti diversi da quello specificato. Quanto dichiarato non pregiudica gli eventuali diritti legali dell'acquirente.

Informazioni per i rivenditori Sony

Per l'installazione di questo prodotto è necessario disporre di sufficiente competenza. Leggere attentamente il presente Manuale d'uso per garantire la corretta esecuzione della procedura di installazione. Sony non potrà essere ritenuta responsabile per danni o lesioni causati da usi non appropriati del prodotto o da installazione non corretta. Consegnare il presente manuale al cliente dopo l'installazione.

Il presente Manuale d'uso spiega come utilizzare correttamente questo prodotto; inoltre, contiene precauzioni importanti da rispettare per prevenire incidenti. È responsabilità dell'utente leggere, comprendere e rispettare tutte le istruzioni contenute nel presente Manuale d'uso. La mancata osservanza di quanto contenuto nel presente manuale potrebbe causare lesioni personali gravi o danni agli oggetti e potrebbe rendere nulla la garanzia. Conservare questo manuale a portata di mano per poterlo consultare in futuro.

I prodotti Sony sono progettati per essere sicuri. Ciononostante, è possibile che, se i prodotti vengono utilizzati in modo errato, si verifichino lesioni gravi dovute a incendi, scosse elettriche, ribaltamento o caduta dei prodotti stessi. Onde evitare tali incidenti, accertarsi di osservare le appropriate precauzioni per la sicurezza.

ATTENZIONE

Prodotti specificati

Questa staffa di montaggio a parete è progettata per essere utilizzata con i televisori specificati. Per quanto riguarda i televisori, consultare la relativa Guida di riferimento per verificare se la presente staffa di montaggio a parete può essere utilizzata.

Ai Clienti

AVVERTENZA

Se le precauzioni riportate di seguito non vengono rispettate, è possibile procurarsi lesioni gravi o mortali a causa di incendi, scosse elettriche o caduta del prodotto.

Assicurarsi che l'installazione venga eseguita da personale autorizzato e tenere lontani i bambini durante l'installazione.

Se la staffa di montaggio a parete o il televisore non vengono installati correttamente, possono verificarsi i seguenti incidenti. Accertarsi che l'installazione sia effettuata da personale autorizzato.

• Il televisore potrebbe cadere e causare lesioni gravi, per esempio contusioni o fratture.
• Se la parete su cui viene installata la staffa di montaggio a parete è instabile, irregolare oppure non è perpendicolare al pavimento, l'unità potrebbe cadere causando lesioni o danni a oggetti. La parete deve essere in grado di sostenere un peso pari ad almeno sei volte il peso della TV. (Consultare la Guida di riferimento del televisore per verificarne il peso.)
• Se l'installazione della staffa di montaggio a parete non è sufficientemente salda sulla parete, l'unità potrebbe cadere e causare lesioni o danni a oggetti.

Assicurarsi che lo spostamento o lo smontaggio del televisore vengano eseguiti da personale autorizzato.

Qualora lo spostamento o lo smontaggio vengano eseguiti da personale non autorizzato, il televisore potrebbe cadere e causare lesioni o danni a oggetti. Per trasportare un televisore di grandi dimensioni sono necessarie due o più persone (tre o più persone per televisori da 189,3 cm (75 pollici) e più) (eccetto che per l'Egitto).

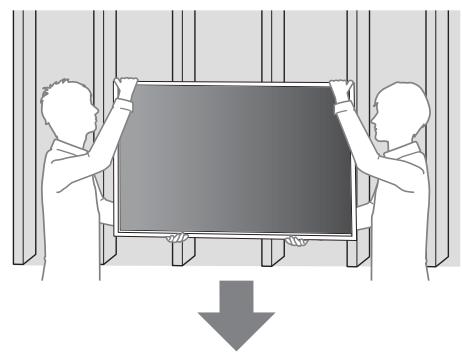

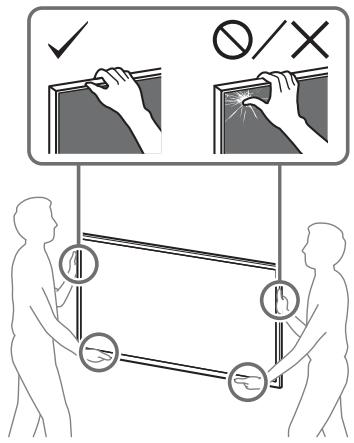

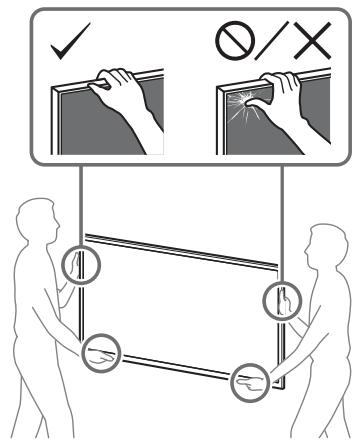

Per trasportare un televisore di grandi dimensioni sono necessarie due o più persone (tre o più persone per televisori da 75 pollici (189,3 cm) e più) (solo per l'Egitto).

Dopo aver completato il montaggio del televisore, non rimuovere viti o altri elementi simili.

In caso contrario, il televisore potrebbe cadere e provocare lesioni o danni a oggetti.

Non effettuare modifiche sulla staffa di montaggio a parete.

In caso contrario, la staffa di montaggio a parete potrebbe cadere e provocare lesioni o danni a oggetti.

Non montare prodotti diversi da quelli specificati.

Questa staffa di montaggio a parete è progettata per essere utilizzata esclusivamente con il prodotto specificato. Se viene montato un prodotto diverso da quello specificato, quello potrebbe cadere o rompersi causando lesioni o danni a oggetti.

Non collocare altri oggetti diversi dal televisore sulla staffa di montaggio a parete.

Non scuotere il televisore verso destra/sinistra o verso l'alto/il basso.

In caso contrario, il televisore potrebbe cadere e provocare lesioni o danni a oggetti.

Non appoggiarsi né aggrapparsi al televisore.

Non appoggiarsi né aggrapparsi al televisore: potrebbe cadere e causare lesioni gravi.

ATTENZIONE

In caso di inosservanza delle seguenti precauzioni, potrebbero verificarsi lesioni o danni a oggetti.

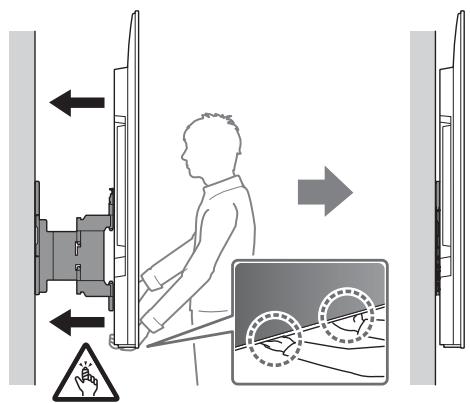

• Prestare attenzione a non schiacciarsi le dita durante l'utilizzo della staffa di montaggio a parete o quando si fa ruotare la TV.
• Quando si orienta il TV, maneggiarlo con cautela e fare attenzione a non colpire eventuali persone nelle vicinanze.
• Accertarsi di riporre le parti non utilizzate in un luogo sicuro per riutilizzarle eventualmente in futuro. Tenere queste parti fuori dalla portata dei bambini.

Non esercitare una pressione eccessiva sul prodotto durante le operazioni di pulizia o manutenzione.

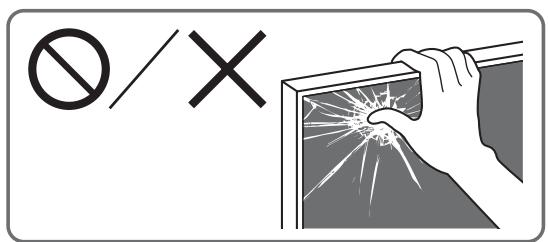

Non applicare una forza eccessiva sulla parte superiore del televisore. In caso contrario, il televisore potrebbe cadere e provocare lesioni o danni a oggetti.

Non collocare questo prodotto nelle vicinanze di dispositivi medicali.

Questo prodotto (accessori inclusi) contiene magneti che potrebbero interferire con pacemaker, valvole shunt programmabili per il trattamento dell'idrocefalo o altri dispositivi medicali. Non collocare questo prodotto nelle vicinanze di persone che fanno uso di tali dispositivi medicali. Consultare il proprio medico prima di usare questo prodotto se si fa uso di dispositivi medicali.

Conservare fuori dalla portata dei bambini o di soggetti che necessitano di supervisione.

Questo prodotto (accessori inclusi) contiene magneti. L'ingestione di magneti potrebbe causare gravi danni, come il rischio di soffocamento o lesioni intestinali. In caso di ingestione di magneti, consultare immediatamente un medico.

Precauzioni

• Se si utilizza il televisore installato sulla staffa di montaggio a parete per un tempo prolungato, è possibile che la parete sopra o dietro il televisore scolorisca o che la carta da parati si stacchi, a seconda del materiale di cui è costituita la parete.
• Se la staffa di montaggio a parete viene rimossa dopo essere stata installata sulla parete, i fori delle viti rimangono. Non utilizzare la staffa di montaggio a parete in luoghi soggetti a vibrazioni meccaniche.

Installazione della staffa di montaggio a parete

Informazioni per i rivenditori Sony

AVVERTENZA

Le seguenti istruzioni si rivolgono esclusivamente ai rivenditori Sony. Accertarsi di leggere le precauzioni per la sicurezza descritte in precedenza e prestare particolare attenzione alla sicurezza durante le operazioni di installazione, manutenzione e controllo del prodotto.

Non installare la staffa di montaggio a parete su un muro dove gli angoli o i lati del televisore sporgono dalla superficie del muro stesso.

Non installare la staffa di montaggio a parete su un pilastro se gli angoli o i lati del televisore sporgono dalla superficie del pilastro stesso. Se una persona o un oggetto dovessero urtare la parte sporgente del televisore, potrebbero verificarsi lesioni o danni a oggetti.

Non installare il televisore sopra o sotto un condizionatore d'aria.

Se il televisore rimane esposto a perdite d'acqua o correnti d'aria provenienti da un condizionatore per lungo tempo, potrebbero verificarsi incendi, scosse elettriche o malfunzionamenti del televisore.

Accertarsi di installare saldamente la staffa di montaggio a parete secondo le istruzioni contenute in questo Manuale d'uso.

Se una o più viti dovessero apparire allentate o dovessero cadere, la staffa di montaggio a parete potrebbe cadere a sua volta, causando lesioni a persone o danni a oggetti. Accertarsi di utilizzare viti adatte al tipo di parete e fissare l'unità in maniera sicura usando quattro viti con diametro di 8 mm (o equivalenti).

Accertarsi di utilizzare correttamente le viti e gli altri materiali per l'installazione in dotazione secondo le istruzioni contenute in questo Manuale d'uso. Se si utilizzano altri materiali, il televisore potrebbe cadere e causare lesioni a persone o danni al televisore stesso.

Accertarsi di montare correttamente la staffa secondo la procedura spiegata nel presente Manuale d'uso.

Se una o più viti dovessero apparire allentate o dovessero cadere, il televisore potrebbe cadere e causare lesioni a persone o danni al televisore stesso.

Accertarsi di serrare saldamente le viti nella posizione indicata.

In caso contrario, il televisore potrebbe cadere e causare lesioni a persone o danni al televisore stesso.

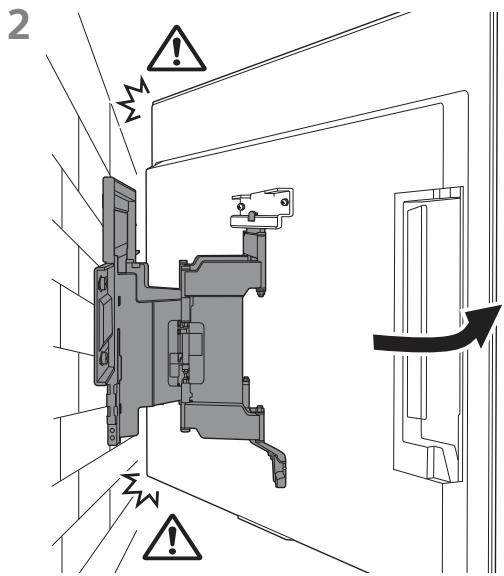

Evitare che il televisore subisca urti durante l'installazione.

Se il televisore subisce urti, potrebbe cadere o rompersi. Ciò potrebbe causare lesioni.

Accertarsi di installare il televisore su una parete perpendicolare e piana.

In caso contrario, il televisore potrebbe cadere e provocare lesioni.

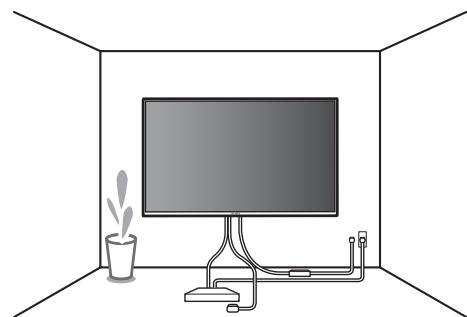

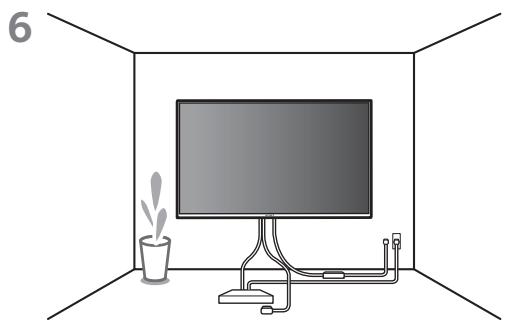

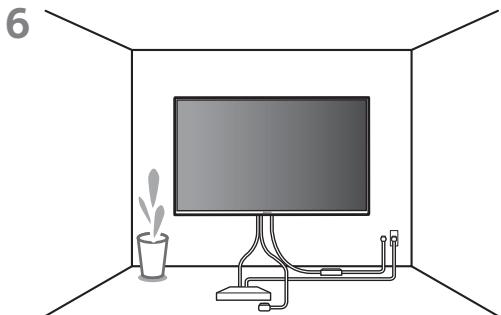

Dopo aver completato l'installazione del televisore, fissare correttamente i cavi.

Qualora persone o oggetti dovessero rimanere impigliati nei cavi, ciò potrebbe causare lesioni o danni al televisore.

Verificare che il cavo di alimentazione CA o il cavo di collegamento non rimangano incastrati.

Se il cavo di alimentazione CA o il cavo di collegamento rimangono incastrati tra il prodotto e la parete oppure vengono piegati o attorcigliati forzatamente, è possibile che i conduttori interni restino scoperti, provocando cortocircuiti o rotture dei cavi stessi. Ciò potrebbe causare incendi o scosse elettriche.

Le viti necessarie per l'installazione della staffa di montaggio a parete non sono fornite in dotazione.

Per montare la staffa di montaggio a parete, utilizzare le viti appropriate per il materiale di cui è composta la parete.

Operazioni preliminari

• Le illustrazioni del televisore presenti in questo manuale sono esempi utilizzati per spiegare in modo chiaro le operazioni. Per questo motivo, le illustrazioni potrebbero apparire diverse da quelle del televisore effettivo.

Di che cosa è fatta la parete?

Innanzitutto, controllare il tipo di parete su cui sarà installata la TV.

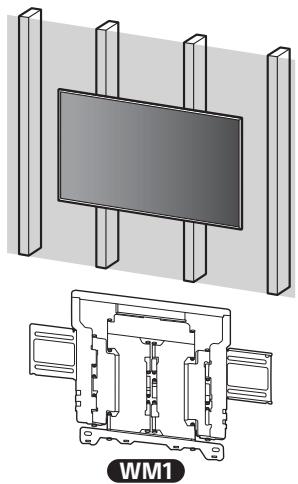

Parete in cartongesso con montanti

Precauzioni

Spessore massimo del cartongesso: 16 mm. - Assicurarsi che la dimensione dei montanti di legno interni sia almeno 51 mm x 102 mm per comune o 38 mm x 89 mm per nominale. - Mantenere uno spazio orizzontale minimo di 406 mm tra i fissaggi.

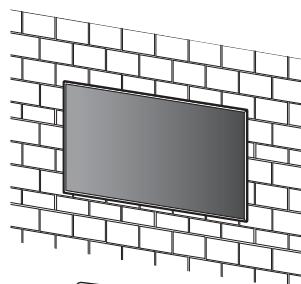

Parete in cemento pieno o mattoni di cemento

Precauzioni

• Montare la staffa di montaggio a parete direttamente sulla parete in cemento pieno.
• Assicurarsi che lo spessore della parete di cemento pieno sia di almeno 203 mm.
• Assicurarsi che la dimensione di ciascun mattone di cemento sia di almeno 203 mm x 203 mm x 406 mm

Controllo degli elementi

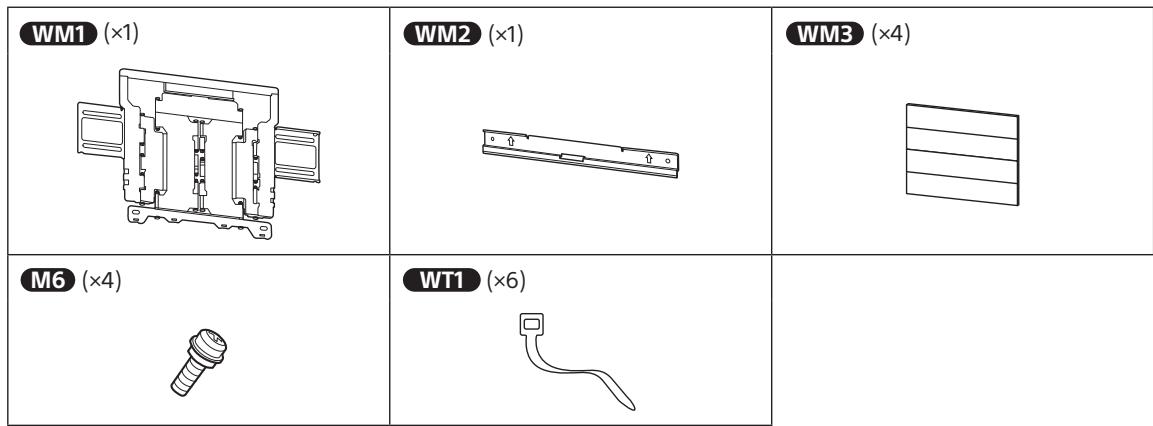

In dotazione con SU-WL850

• Verificare che tutti gli elementi necessari siano inclusi.

In dotazione con il televisore

• Solo per alcune Regioni/Paesi/Modelli.

Preparazione per l'installazione

• Tenere la Guida di riferimento e la guida di installazione del televisore a portata di mano prima dell'installazione.
• Controllare la posizione di installazione del televisore.
• Preparare quattro viti con diametro di 8 mm e quattro rondelle appropriate (non in dotazione). Scegliere viti adatte al materiale di cui è composta la parete.
• Preparare i seguenti utensili:

*1	5,5 mm 10 mm
*2		1,5 N·m {15 kgf·cm}	*3
	*2 (x4)	*4 (x4) 8 mm × 60 mm	*4 (x4)

*1 Solo per pareti in cartongesso con montanti

2 Solo per pareti in cemento pieno o mattoni di cemento 3 A seconda dei modelli *4 Prestare attenzione al momento di scegliere le viti e le rondelle

A Fissaggio della staffa di montaggio a parete sulla parete in cartongesso con montanti

Installazione della staffa di montaggio a parete alla parete

1 Scegliere la posizione di installazione.

Assicurarsi che la parete abbia abbastanza spazio per il televisore e sia in grado di sostenere un peso pari almeno a sei volte quello del televisore.

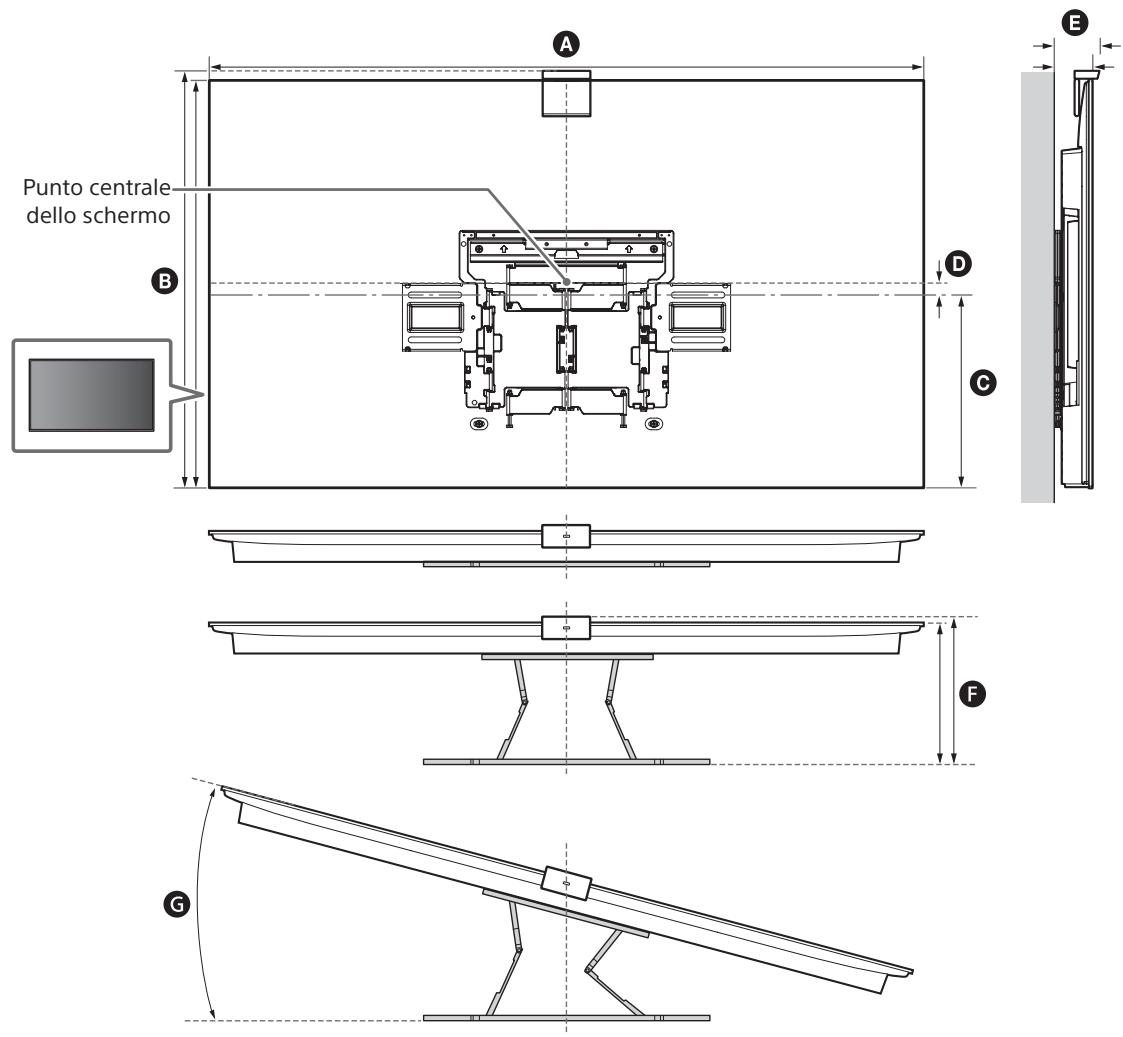

• Fare riferimento a "Misura per l'installazione della staffa di montaggio a parete" a pagina 19.
• Consultare la Guida di riferimento del televisore per conoscere il suo peso.

Nota

• Quando il televisore è installato alla parete, la parte superiore del televisore sporge leggermente in avanti.
• Raccomandiamo di verificare che la TV sia visibile correttamente alla posizione prescelta.

2

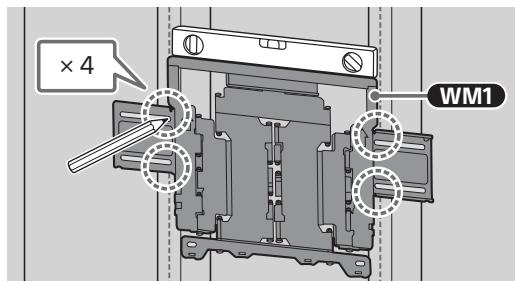

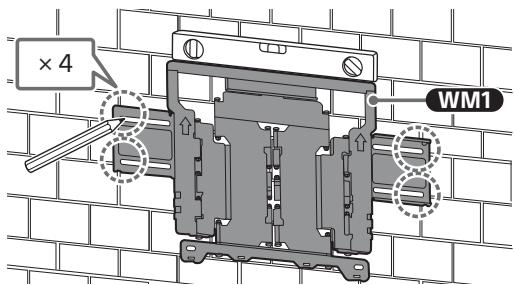

3 Allineare WM1 alla parete e accertarsi che i quattro contrassegni siano allineati con i montanti.

Nota

Utilizzare una livella per controllare che WM1 sia al livello giusto.

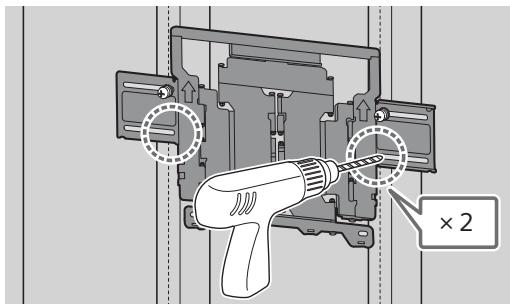

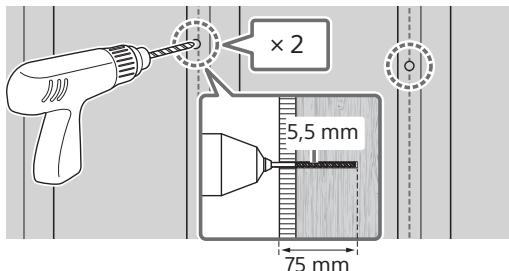

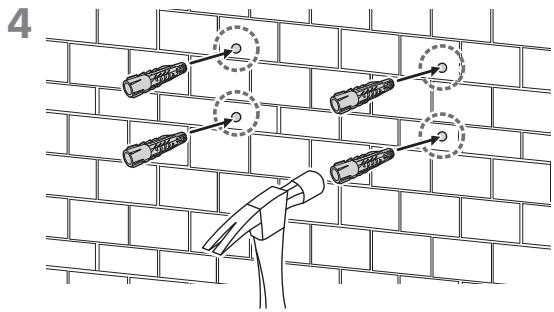

4 Effettuare quindi i fori superiori in corrispondenza dei contrassegni.

Assicurarsi che la posizione sulla parete dove eseguire i fori sia in grado di sostenere un peso pari almeno a sei volte quello del televisore.

Nota

I fori devono avere una profondità di 75 mm; utilizzare un trapano con punta con diametro di 5,5 mm.

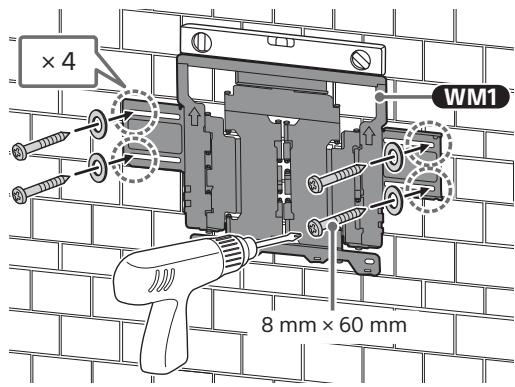

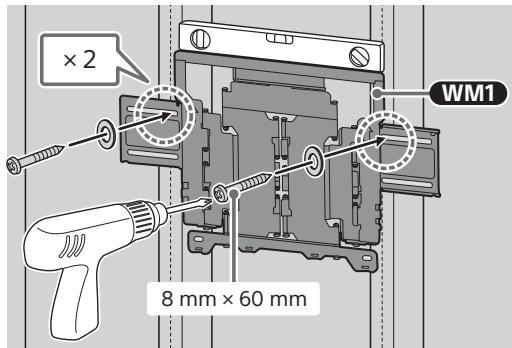

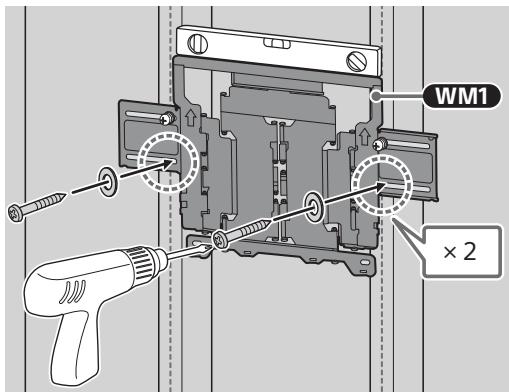

5 Installare WM1 sulla parete utilizzando le viti (non in dotazione) e le rondelle (non in dotazione) appropriate.

Nota

Utilizzare una livella per controllare che WM1 sia al livello giusto.

Precauzioni

• Non stringere eccessivamente la vite in legno da 8 mm × 60 mm. Un serraggio errato potrebbe ridurre la presa della vite in legno da 8 mm × 60 mm.

6 Effettuare i fori inferiori in corrispondenza dei contrassegni. (Fare riferimento al punto 4 per le istruzioni su come eseguire i fori.)

7 Inserire le viti e le rondelle appropriate nei fori.

Nota

Utilizzare una livella per controllare che WM1 sia al livello giusto.

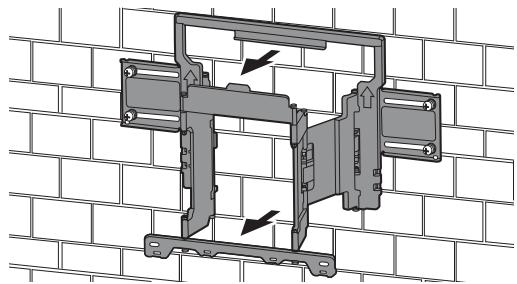

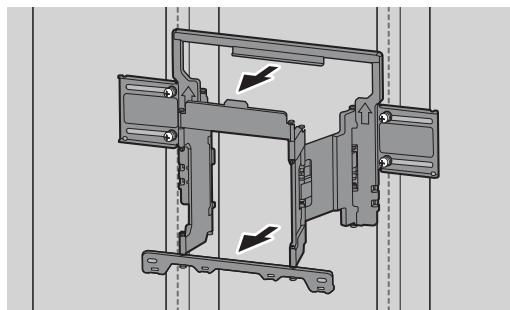

8 Estrarre completamente il braccio della staffa.

Preparazione per l'installazione del televisore

Nota

• Assicurarsi di conservare le viti rimosse e le parti non utilizzate in un luogo sicuro, lontano dalla portata dei bambini.

Installazione del TV a parete alla scatola*

• Solo per alcune Regioni/Paesi/Modelli.

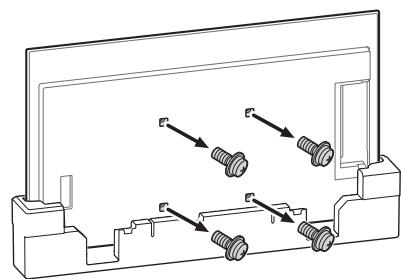

1 Rimuovere le viti dalla parte posteriore del televisore.

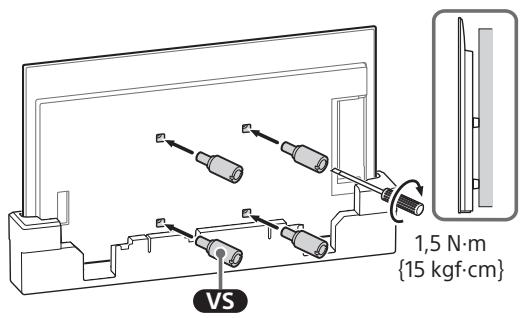

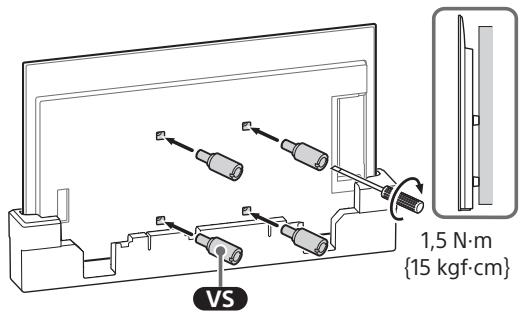

2 Collegare l'accessorio di montaggio a parete VS (in dotazione con il televisore) al retro del televisore (per renderlo parallelo alla parete).

Nota

• Assicurarsi di fissare l'accessorio di montaggio a parete VS quando lo si collega al televisore. Utilizzare un cacciavite a testa piatta per l'installazione dell'accessorio di montaggio a parete VS. L'utilizzo di un altro strumento potrebbe causare un eccessivo serraggio dell'accessorio di montaggio a parete VS, con conseguenti danni al televisore.

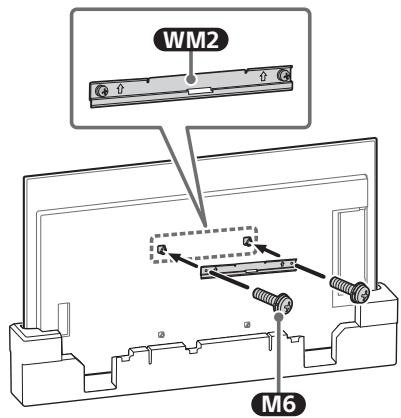

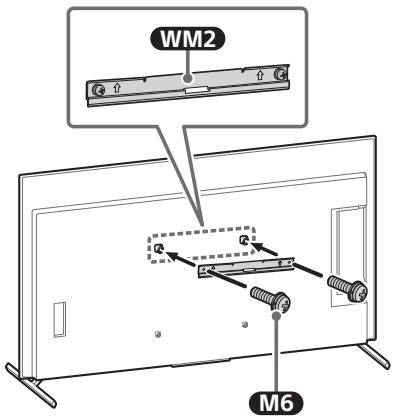

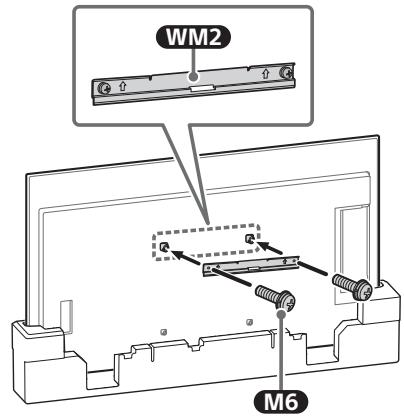

3 Fissare WM2 alla TV (usando M6).

Installazione del televisore a parete dal supporto da tavolo

1 Rimuovere il coperchio del terminale.

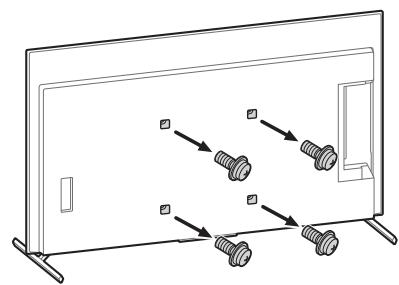

2 Rimuovere le viti dalla parte posteriore del televisore.

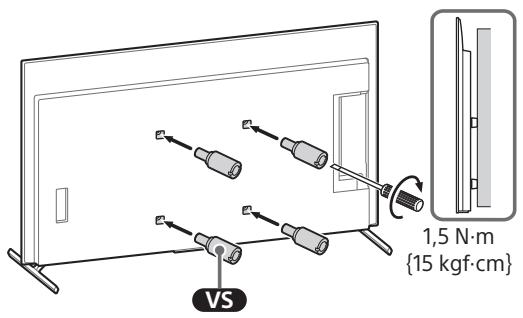

3 Collegare l'accessorio di montaggio a parete VS (in dotazione con il televisore) al retro del televisore (per renderlo parallelo alla parete).

Nota

• Assicurarsi di fissare l'accessorio di montaggio a parete VS quando lo si collega al televisore. Utilizzare un cacciavite a testa piatta per l'installazione dell'accessorio di montaggio a parete VS. L'utilizzo di un altro strumento potrebbe causare un serraggio eccessivo dell'accessorio di montaggio a parete VS, con conseguenti danni al televisore.

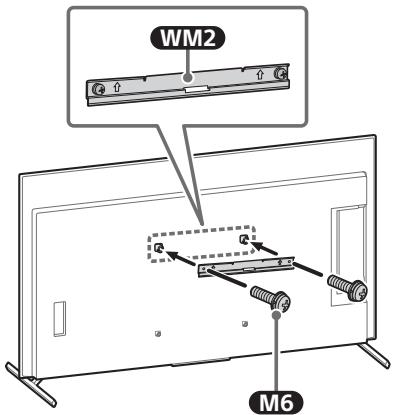

4 Fissare WM2 alla TV utilizzando M6.

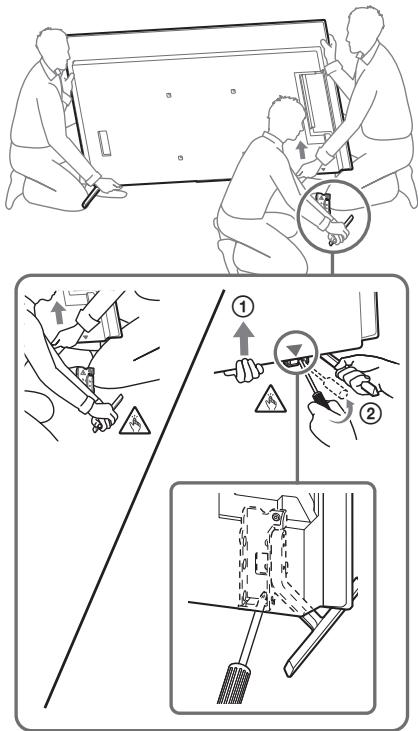

5 Rimuovere il supporto da tavolo dal televisore.

• Rimuovere un lato del supporto da tavolo alla volta. Tenere saldamente il supporto da tavolo con entrambe le mani mentre altre persone sollevano il televisore.

Ripetere i passaggi precedenti e rimuovere l'altro lato del supporto da tavolo.

Nota

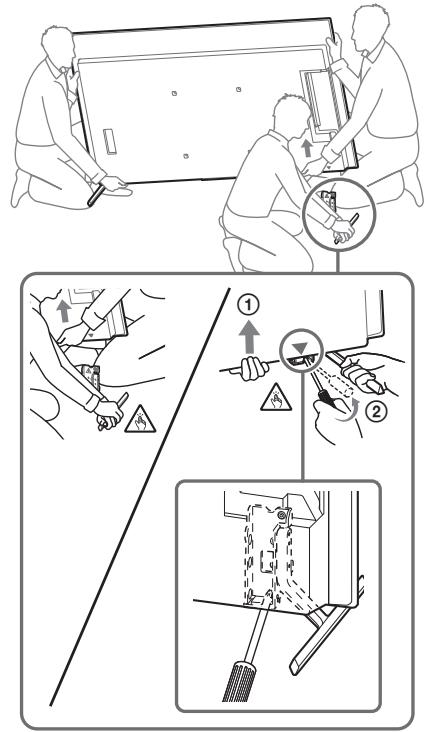

• Per rimuovere il supporto da tavolo sono necessarie tre o più persone.
• Prestare attenzione a non esercitare eccessiva forza durante la rimozione del supporto da tavolo dal televisore poiché il televisore potrebbe cadere e causare lesioni o danni materiali al televisore.
• Prestare attenzione durante la manipolazione del supporto da tavolo per evitare danni al televisore.
• Fare attenzione quando si solleva il televisore mentre si stacca il supporto da tavolo, quello potrebbe rovesciarsi e causare lesioni personali.
• Fare attenzione quando si rimuove il supporto da tavolo dal televisore per evitare che cada e danneggi la superficie su cui si trova il televisore.

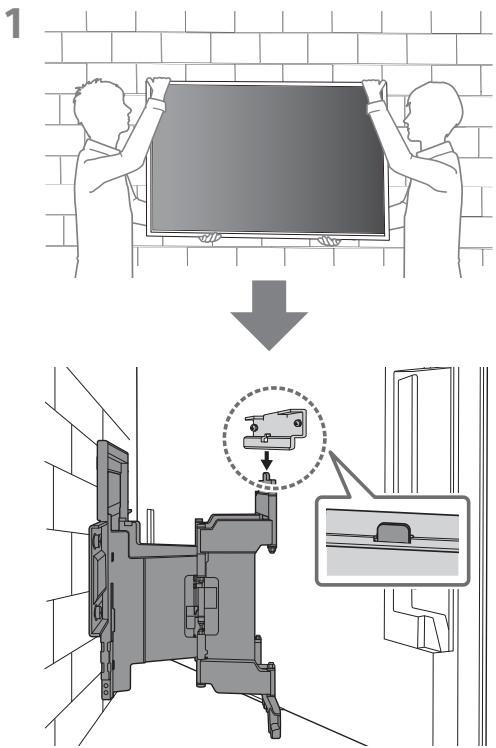

Installazione del televisore a parete

1

2 Non fissare WM3 sulle etichette.

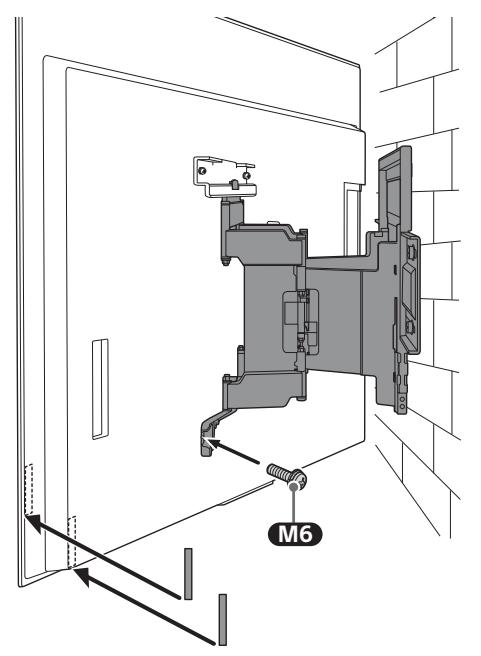

3 Avvitare il lato sinistro e destro della staffa di montaggio a parete utilizzando M6 e collegare WM3.

Nota

4

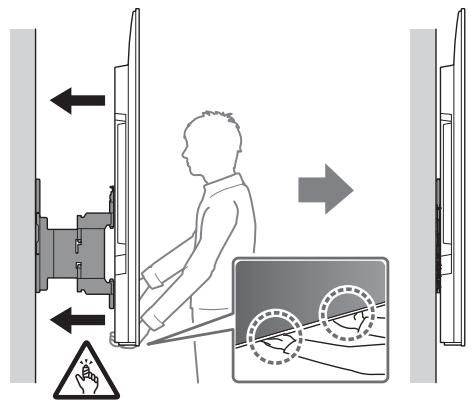

5 Quando si sposta la TV, afferrarla e tenerla saldamente dal fondo.

- Il televisore potrebbe non spostarsi vicino alla parete a seconda del tipo e del numero di cavi collegati. Questo non è un malfunzionamento.

Nota

AVVERTENZA

• Per trasportare un televisore di grandi dimensioni sono necessarie due o più persone (tre o più persone per televisori da 189,3 cm (75 pollici) e più) (eccetto che per l'Egitto).

Per trasportare un televisore di grandi dimensioni sono necessarie due o più persone (tre o più persone per televisori da 75 pollici (189,3 cm) e più) (solo per l'Egitto).

Controllo finale dopo l'installazione

Verificare quanto segue.

• I cavi non sono attorcigliati o incastrati.

AVVERTENZA

• Un posizionamento non corretto del cavo di alimentazione CA ecc. può causare corto circuiti e, di conseguenza, incendi o scosse elettriche. Una volta completata l'installazione, accertarsi di verificarne la sicurezza.

Altre informazioni

Per rimuovere il televisore, attenersi alla procedura di installazione descritta in precedenza, ma in ordine inverso.

AVVERTENZA

• Per trasportare un televisore di grandi dimensioni sono necessarie due o più persone (tre o più persone per televisori da 189,3 cm (75 pollici) e oltre) (eccetto che per l'Egitto).

Per trasportare un televisore di grandi dimensioni sono necessarie due o più persone (tre o più persone per televisori da 75 pollici (189,3 cm) e oltre) (solo per l'Egitto).

B Fissaggio della staffa di montaggio a parete alla parete di cemento pieno o di mattoni di cemento

WM1

Installazione della staffa di montaggio a parete alla parete

1 Scegliere la posizione di installazione.

Assicurarsi che la parete abbia abbastanza spazio per il televisore e sia in grado di sostenere un peso pari almeno a sei volte quello del televisore.

• Fare riferimento a "Misura per l'installazione della staffa di montaggio a parete" a pagina 19.
• Consultare la Guida di riferimento del televisore per conoscere il suo peso.

Nota

• Quando il televisore è installato alla parete, la parte superiore del televisore sporge leggermente in avanti.
• Raccomandiamo di verificare che la TV sia visibile correttamente nella posizione prescelta.

2 Allineare WM1 alla parete e fare quattro contrassegni.

Nota

Utilizzare una livella per controllare che WM1 sia al livello giusto.

3 Fare i fori basandosi sui contrassegni.

Assicurarsi che la posizione sulla parete dove eseguire i fori sia in grado di sostenere un peso pari almeno a sei volte quello del televisore.

Nota

I fori devono avere una profondità di 75\ mm; utilizzare un trapano con punta con diametro di 10\ mm.

5 Installare WM1 sulla parete utilizzando le viti (non in dotazione) e le rondelle (non in dotazione) appropriate.

Nota

Utilizzare una livella per controllare che WM1 sia al livello giusto.

Precauzioni

• Non stringere eccessivamente la vite in legno da 8\ mm× 60\ mm. Un serraggio errato potrebbe ridurre la presa della vite in legno da 8\ mm× 60\ mm.

6 Estrarre completamente il braccio della staffa.

Preparazione per l'installazione del televisore

Nota

• Assicurarsi di conservare le viti rimosse e le parti non utilizzate in un luogo sicuro, lontano dalla portata dei bambini.

Installazione del TV a parete alla scatola*

• Solo per alcune Regioni/Paesi/Modelli.

1. Rimuovere le viti dalla parte posteriore del televisore.

2. Collegare l'accessorio di montaggio a parete VS (in dotazione con il televisore) al retro del televisore (per renderlo parallelo alla parete).

Nota

• Assicurarsi di fissare l'accessorio di montaggio a parete VS quando lo si collega al televisore. Utilizzare un cacciavite a testa piatta per l'installazione dell'accessorio di montaggio a parete VS. L'utilizzo di un altro strumento potrebbe causare un serraggio eccessivo dell'accessorio di montaggio a parete VS, con conseguenti danni al televisore.

3. Fissare WM2 alla TV usando M6.

Installazione del televisore a parete dal supporto da tavolo

1. Rimuovere il coperchio del terminale.

2. Rimuovere le viti dalla parte posteriore del televisore.

3. Collegare l'accessorio di montaggio a parete VS (in dotazione con il televisore) al retro del televisore (per renderlo parallelo alla parete).

Nota

• Assicurarsi di fissare l'accessorio di montaggio a parete VS quando lo si collega al televisore. Utilizzare un cacciavite a testa piatta per l'installazione dell'accessorio di montaggio a parete VS. L'utilizzo di un altro strumento potrebbe causare un serraggio eccessivo dell'accessorio di montaggio a parete VS, con conseguenti danni al televisore.

4. Fissare WM2 alla TV (usando M6).

5 Rimuovere il supporto da tavolo dal televisore.

• Rimuovere un lato del supporto da tavolo alla volta. Tenere saldamente il supporto da tavolo con entrambe le mani mentre le altre persone sollevano il televisore.

• Ripetere i passaggi precedenti e rimuovere l'altro lato del supporto da tavolo.

Nota

• Per rimuovere il supporto da tavolo sono necessarie tre o più persone.
• Prestare attenzione a non esercitare eccessiva forza durante la rimozione del supporto da tavolo dal televisore poiché il televisore potrebbe cadere e causare lesioni o danni materiali al televisore.
• Prestare attenzione durante la manipolazione del supporto da tavolo per evitare danni al televisore.
• Fare attenzione quando si solleva il televisore e si stacca il supporto da tavolo, quello potrebbe rovesciarsi e causare lesioni personali.
• Fare attenzione quando si rimuove il supporto da tavolo dal televisore per evitare che cada e danneggi la superficie su cui si trova il televisore.

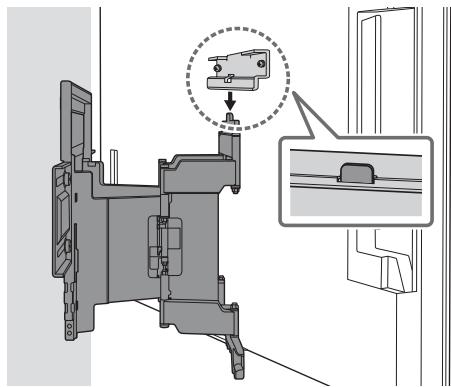

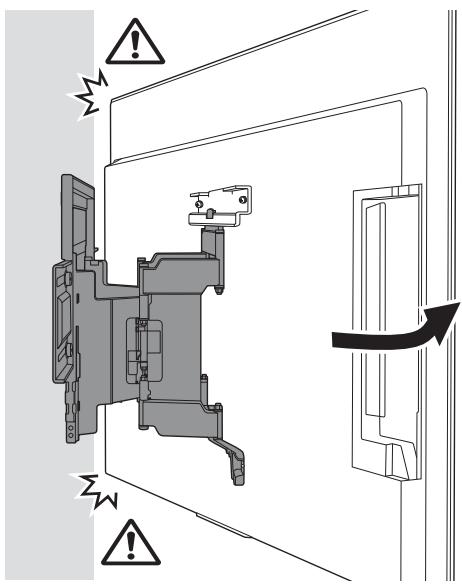

Installazione del televisore a parete

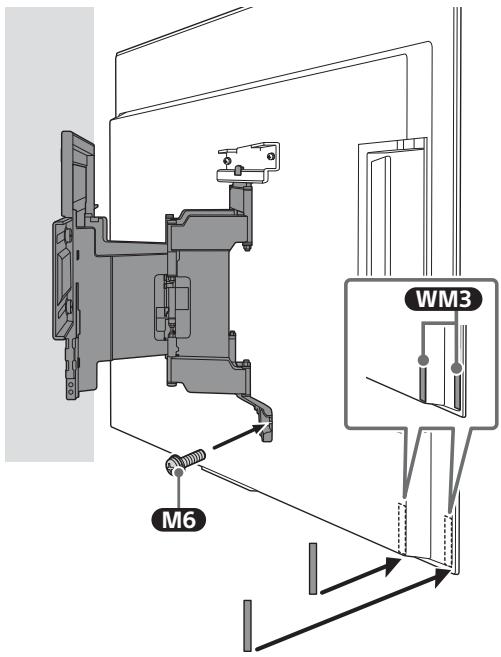

Non fissare WM3 sulle etichette.

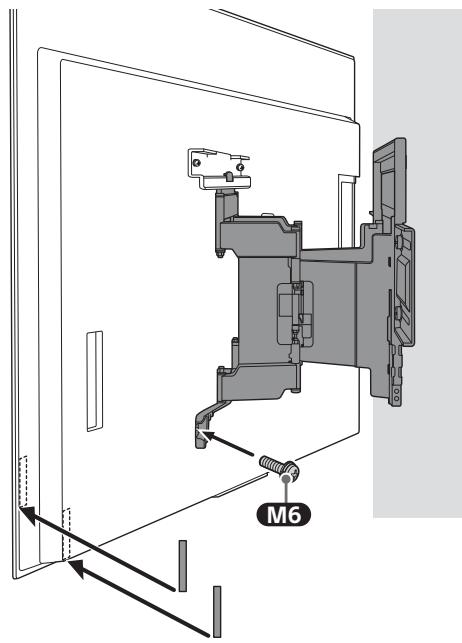

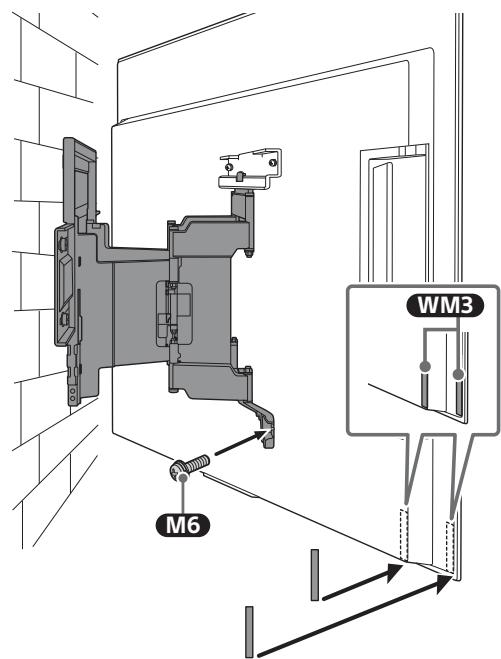

3 Avvitare il lato sinistro e destro della staffa di montaggio a parete utilizzando M6 e collegare WM3.

Nota

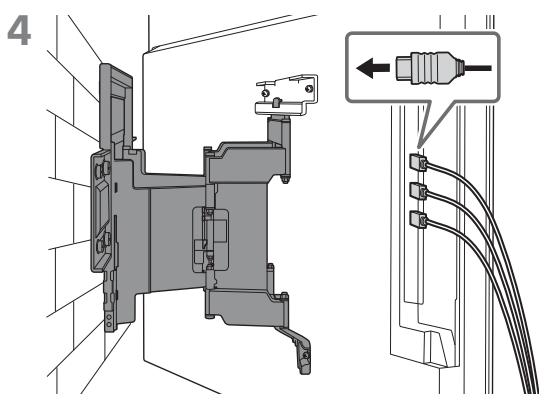

5 Quando si sposta la TV, afferrarla e tenerla saldamente dal fondo.

Nota

• Il televisore potrebbe non spostarsi vicino alla parete a seconda del tipo e del numero di cavi collegati. Questo non è un malfunzionamento.

AVVERTENZA

• Per trasportare un televisore di grandi dimensioni sono necessarie due o più persone (tre o più persone per televisori da 189,3 cm (75 pollici) e oltre) (eccetto che per l'Egitto).

Per trasportare un televisore di grandi dimensioni sono necessarie due o più persone (tre o più persone per televisori da 75 pollici (189,3 cm) e oltre) (solo per l'Egitto).

Controllo finale dopo l'installazione

Verificare quanto segue.

• I cavi non sono attorcigliati o incastrati.

AVVERTENZA

• Un posizionamento non corretto del cavo di alimentazione CA ecc. può causare corto circuiti e, di conseguenza, incendi o scosse elettriche. Una volta completata l'installazione, accertarsi di verificarne la sicurezza.

Altre informazioni

Per rimuovere il televisore, attenersi alla procedura di installazione descritta in precedenza, ma in ordine inverso.

AVVERTENZA

• Per trasportare un televisore di grandi dimensioni sono necessarie due o più persone (tre o più persone per televisori da 189,3 cm (75 pollici) e oltre) (eccetto che per l'Egitto).

Per trasportare un televisore di grandi dimensioni sono necessarie due o più persone (tre o più persone per televisori da 75 pollici (189,3 cm) e oltre) (solo per l'Egitto).

Caratteristiche tecniche

WM1

Dimensioni: (circa) [mm]

Peso (solo base): (circa) [kg]

3,0

Design e specifiche tecniche sono soggetti a modifiche senza preavviso.

Riferimenti

Misura per l'installazione della staffa di montaggio a parete

I numeri nella tabella potrebbero variare leggermente a seconda dell'installazione.

Con webcam

(mm)

Nome del modello	A	B	C	D	E	F*	G* (°)
XR-77A8xEL	1722	1013	340	165	78	281	15
XR-65A8xEL	1448	851	342	82	77	281	18
XR-55A8xEL	1227	727	342	20	77	281	19

* (circa)

Senza webcam

(mm)

Nome del modello	A	B	C	D	E	F*	G* (°)
XR-77A8xL	1722	998	340	165	66	269	15
XR-65A8xL	1448	836	342	82	66	269	18
XR-55A8xL	1227	712	342	20	66	269	19

* (circa)

• Verificare che tutti i pezzi siano inclusi.

WM1 (×1)	WM2 (×1)	WM3 (×4)
M6 (×4)	WT1 (×6)

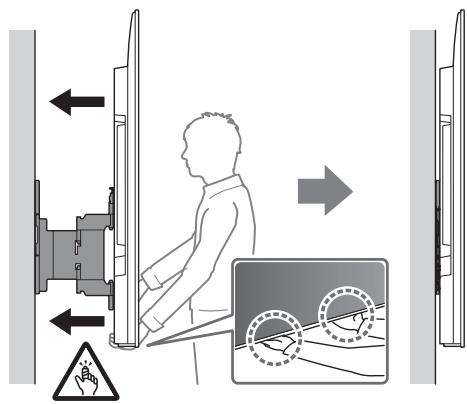

5 Quando si sposta la TV, tenere saldamente la parte inferiore.

Nota

• La TV potrebbe non muoversi vicino al muro a seconda del tipo e del numero di cavi collegati. Questo non è un malfunzionamento.

6

AVVERTENZA

• Per spostare una TV di grandi dimensioni sono necessarie almeno due persone (almeno tre persone per TV da 189,3 cm (75 pollici) o più) (eccetto Egitto).

Per spostare una TV di grandi dimensioni sono necessarie almeno due persone (almeno tre persone per TV da 75 pollici (189,3 cm) o più) (solo per l'Egitto).

5 Quando si sposta la TV, tenere saldamente la parte inferiore.

Nota

2017年3月2日

• 1777774798997日的山 51 102 38 39 406 4

20073

• 203
• 203 mm × 203 mm × 406 mm

07

Wsu-WL850

• 1 ottobre 1727

WM1 (×1)	WM2 (×1)	WM3 (×4)
M6 (×4)	WT1 (×6)

y

VS (x4)*

Cul (Jus) uololizic sljds (gio jgl Jalz) Ugeao jz

jz jzj zj (L)

ouy (uabla 5u) la uabla s1.8g s100 cIauo ly

Loojooos Syy Syy

108

5g2g 4y 5g3g4 Cwol g2y Cw0 y

C 1920 53 CwU Jxua Jyoo 4J 1

Quindi l'area del triangolo OBC è uguale all'area del triangolo AOB più l'area del triangolo BOC.

Quindi l'area del triangolo OBC è uguale all'area del triangolo COD più l'area del triangolo BOC.

0g 50g

W

(1)

1. gà llo 1o 2o 3o 4o 5o 6o 7o
