Тип продукту	Кріплення для телевізора на стіну
Бренд	Sony
Модель	SU-WL850
Вага кріплення	Приблизно 3,0 кг (тільки основа)
Розміри (кріплення)	a : 354 мм, b : 116 мм, c : 77 мм, d : 563 мм, e : 533 мм, f : 370 мм, g : 368 мм, h : 350 мм, i : 11 мм
Матеріали	Метал (ймовірно, сталь)
Колір	Чорний (не вказано, загальна оцінка)
Сумісність	Телевізори Sony серій XR-77/65/55A8xL та A8xEL
Настінне кріплення	Для гіпсокартонних перегородок зі стійками або суцільного бетону/бетонних блоків
Гвинти в комплекті	Ні, гвинти діаметром 8 мм, що підходять для стіни, придбаються окремо
Деталі в комплекті	WM1 (x1), WM2 (x1), WM3 (x4), M6 (x4), WT1 (x6)
Кут нахилу (з камерою)	Приблизно 15° до 19° залежно від моделі
Кут нахилу (без камери)	Приблизно 15° до 19° залежно від моделі
Відстань до стіни (з камерою)	Приблизно 269 мм до 281 мм залежно від моделі
Відстань до стіни (без камери)	Приблизно 269 мм до 281 мм залежно від моделі
Встановлення	Повинно виконуватися сертифікованим професійним монтажником
Безпека	Стіна має витримувати щонайменше у 6 разів більше ваги телевізора; не перевищуйте максимальне навантаження
Догляд	Протирати м'якою тканиною, уникати абразивних засобів; не прикладати надмірної сили
Ремонтопридатність	Змінні деталі не надаються; зверніться до сертифікованого монтажника для ремонту
Гарантія	Ознайомтеся з загальними умовами Sony

Часті запитання - SU-WL850 SONY

Які телевізори сумісні з настінним кріпленням Sony SU-WL850?

Кріплення призначене для телевізорів Sony наступних серій: XR-77A8xL / 77A8xEL, XR-65A8xL / 65A8xEL, XR-55A8xL / 55A8xEL (x/xx позначає символи, специфічні для моделі).

Чи можу я встановити це кріплення самостійно?

Ні, Sony наполегливо рекомендує звертатися до сертифікованого професійного монтажника. Неправильне встановлення може призвести до падіння телевізора та серйозних травм.

Яка максимальна вага, яку витримує кріплення?

Стіна має витримувати вагу щонайменше в шість разів більшу, ніж вага телевізора. Зверніться до довідкового посібника телевізора, щоб дізнатися його точну вагу.

Чи дозволяє кріплення нахиляти або повертати телевізор?

Так, кріплення дозволяє нахил вперед. Кут нахилу варіюється залежно від моделі (приблизно 15° до 19°). Також можна повертати телевізор вбоки, але з обережністю.

Які інструменти потрібні для встановлення?

Вам знадобляться викрутка, дриль, дюбелі, що підходять для вашої стіни, та гвинти діаметром 8 мм (не входять у комплект). Для гіпсокартонних перегородок рекомендується свердло 5,5 мм; для бетону – свердло 10 мм.

Як закріпити кріплення на бетонній стіні?

Просвердліть напрямні отвори глибиною 75 мм свердлом 10 мм, потім закріпіть кріплення WM1 за допомогою відповідних гвинтів (не входять у комплект) та шайб. Використовуйте рівень, щоб забезпечити горизонтальність.

Як закріпити кріплення на гіпсокартонній перегородці?

Переконайтеся, що товщина перегородки не перевищує 16 мм, а стійки розташовані на відстані не менше 406 мм. Просвердліть напрямні отвори глибиною 75 мм свердлом 5,5 мм і закріпіть кріплення відповідними гвинтами.

Що робити, якщо телевізор не наближається до стіни після встановлення?

Це може бути пов'язано з типом та кількістю кабелів, підключених до задньої частини телевізора. Це не є несправністю. Спробуйте переорганізувати кабелі, щоб зменшити їх.

Як зняти телевізор з настінного кріплення?

Виконайте процедуру, зворотну встановленню. Для великих телевізорів (75 дюймів і більше) потрібні дві або більше осіб. Відкрутіть гвинти безпеки та обережно підніміть телевізор.

Де я можу знайти детальні інструкції щодо встановлення?

Зверніться до інструкції з встановлення, що додається до кріплення, яка містить схеми та точні кроки. Ви також можете завантажити інструкцію на сайті Sony.

ПОСІБНИК КОРИСТУВАЧА SU-WL850 SONY

Підтвердіть приєднання до монтажу

Перевірте стінні точки.

• Кабелі не є сухими або притиснутими.

ПОПЕРЕДЖЕННЯ

• Неправильне встановлення захисного кабелю та ін. може призвести до пожежі або електричного удару. З огляду на безпеку перевірте, чи монтаж завершено.

Дугашхормація

Коли вставляєте телевізор, виконуйте процедуру монтажу в зворотному порядку.

ПОПЕРЕДЖЕННЯ

• Необхідні дві або більше осіб (три або більше осіб для телевізорів від 75 дюймів (189,3 см)) для транспортування великого телевізора (за винятком Єгипту). Необхідні дві або більше осіб (три або більше осіб для телевізорів від 75 дюймів (189,3 см)) для транспортування великого телевізора (тільки для Єгипту).

При закріпленні консолі для закріплення до стіни до бетону або бетонного блоку

Монтаж консолі для закріплення до стіни настінно

1 Виберіть місце для монтажу.

Переконайтеся, що на стіні достатньо місця для телевізора і що вона витримує вагу, оскільки вона буде піддаватися багаторазовим навантаженням від телевізора.

Дивіться "Розмірювання при монтажі консолі для закріплення до стіни" на сторінці 20. Дивіться інформацію про продукт телевізора щодо його ваги.

Забезпечте

Коротко про телевізор та монтаж настінний, верхня його частина легко нахиляється вперед. Переконайтеся, що поверхня, на яку встановлюється телевізор, достатньо міцна.

2. Поставте WM1 на стіну та позначте чотири отвори.

Забезпечення

За допомогою рівня перевірте, чи WM1 горизонтальний.

4. Просвердліть верхні установочні отвори в місцях позначок.

Переконайтеся, що місце на стіні, де будуть просвердлені отвори, має достатню міцність, щоб витримати вагу, принаймні в шість разів більшу за вагу встановлюваного телевізора.

Примітка

• Установочні отвори необхідно просвердлити на глибину 75 мм, використовуючи свердло діаметром 5,5 мм.

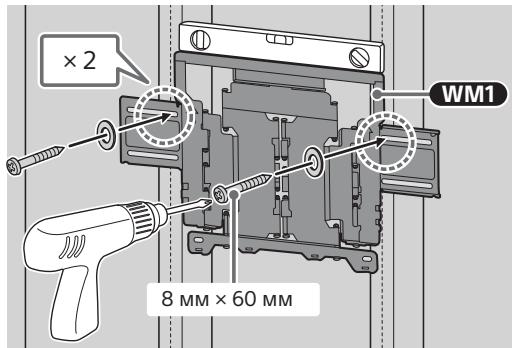

5. Встановіть WM1 на стіну та закріпіть відповідними гвинтами (не входять у комплект) та дюбелями (не входять у комплект).

Примітка

Перевірте горизонтальність WM1 за допомогою рівня.

Заходи безпеки

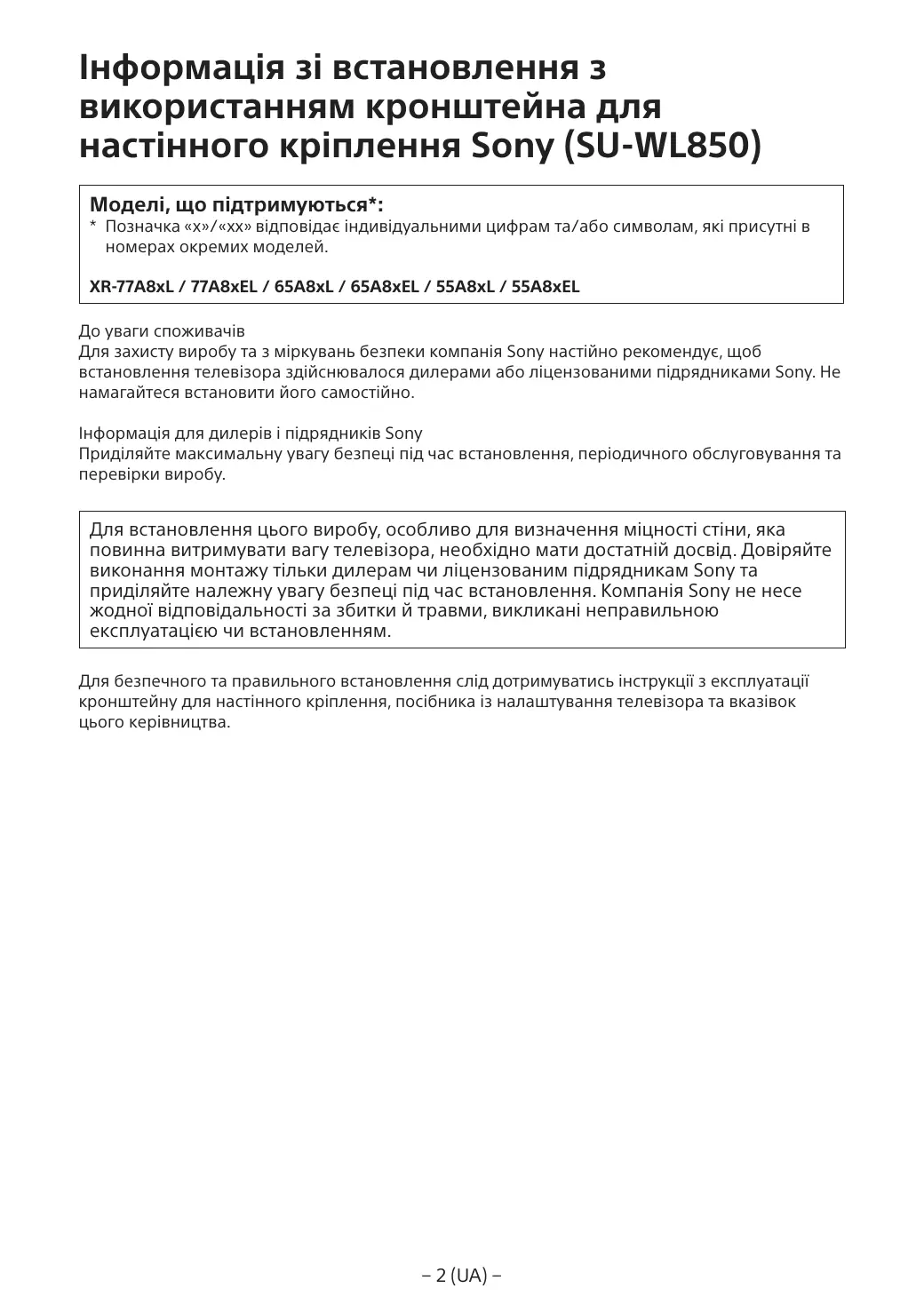

Для захисту виробу та з міркувань безпеки компанія Sony наполегливо рекомендує, щоб встановлення телевізора здійснювалося дилерами або ліцензованими підрядниками Sony. Не намагайтеся встановити його самостійно.

Інформація для інженерів та працівників Sony

Приділіть максимальну увагу безпеці під час встановлення, періодичного обслуговування та перевірки виробу.

Для встановлення висоти вільному, особливо для визначення міцності стіни, яка повинна витримувати вагу телевізора, необхідно мати достатній досвід. Довіряйте виконання монтажу тільки досвідченим та ліцензованим підрядникам Sony та перевіряйте належну вагу безпеці під час встановлення. Компанія Sony не несе жодної відповідальності за збитки та травми, викликані неправильною експлуатацією чи встановленням.

Для безпечного та правильного встановлення слід дотримуватися інструкцій з експлуатації, кронштейна для настінного кріплення, посібника з налаштування телевізора та вказівок з безпеки.

Кронштейн для настінного кріплення

Відомості з безпеки

Дякуємо за придбання цього виробу.

До уваги споживачів

Встановлення телевізора на стіні

ЗАСТЕРЕЖЕННЯ

ДОРУЧАЙТЕ ВСТАНОВЛЕННЯ ПРОФЕСІОНАЛАМ

Цей виріб має бути встановлений кваліфікованим персоналом, який вже визначив міцність стіни, що повинна витримувати вагу телевізора. Неправильно закріплений телевізор може впасти і завдати тяжких травм. Компанія Sony не несе жодної відповідальності за збитки та травми. Спричинені неправильним використанням чи встановленням цього виробу, а також застосуванням виробів, відмінних від вказаного. Це не стосується ваших прав, передбачених законом (якщо такі є).

Гвинти, за допомогою яких кронштейн для настінного кріплення кріпиться до стіни, не входять до комплекту постачання.

Під час монтажу кронштейна для настінного кріплення використовуйте гвинти відповідно до структури стіни та матеріалу, з якого вона виконана.

Зберігайте виріб та картонні коробки в темному, сухому, чистому приміщенні з доброю вентиляцією, окремо від місць зберігання хімікатів і рідин. Температура зберігання: від -20°C до +60°C. Вологість зберігання: < 80%

Перед початком роботи

Зображення телевізора на ілюстраціях у цьому посібнику наведено для наочності опису операцій. Тому фактичний вигляд телевізора може відрізнятися від зображеного на цих ілюстраціях.

• Перед встановленням уважно ознайомтесь із довідковим посібником та посібником із налаштування.
• Вимийте виріб - перевірте положення встановлення телевізора.
• Підготуйте чотири гвинти діаметром 8 мм та чотири шайби (не входять до комплекту постачання). Підберіть гвинти відповідно до матеріалу, яким вкрита стіна. - Підготуйте те, показане нижче, інструменти:

*1	5,5 MM 10 MM
*2		1,5 H·M {15 krc·cm}	*3
	*2 (x4)	*4 (x4) 8 MM × 60 MM	*4 (x4)

1. Викрутка хрестова

2. Дриль для стін з монолітного бетону чи бетонних блоків з залежних від моделі *4. Уважно вибирайте гвинти та шайби

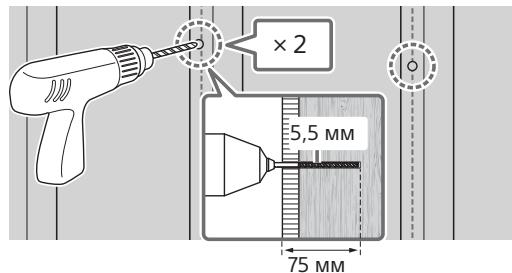

4. Просвердліть верхні парні отвори в позначених місцях.

Переконайтеся, що стіна в тому місці, де буде просвердлено отвори, достатньо міцна, щоб витримати вагу, принаймні в чотири рази більшу за вагу телевізора.

Примітка

- Відстань між отворами - 75 мм, діаметр свердла - 5,5 мм.

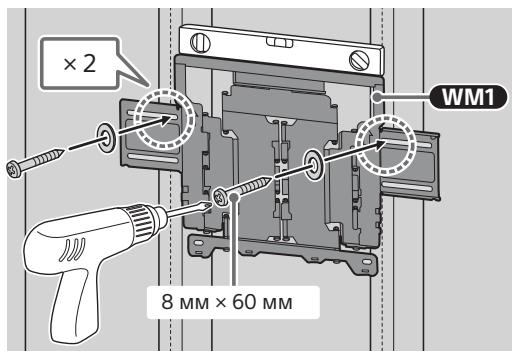

5. Закріпіть кронштейн на стіні, використовуючи шайби та гвинти (не входять до комплекту постачання) і шайби (не входять до комплекту постачання).

Примітка

• Скористайтеся рівнем, щоб розташувати його горизонтально.

Застереження

6. Просвердліть нижні отвори в позначених місцях. (Дивіться інструкцію на кроці 4.)

7. Вставте в отвори шайби та гвинти.

Примітка

• Скорістайтеся рамою, щоб розташувати її горизонтально.

Повністю розкладіть консоль кронштейна.

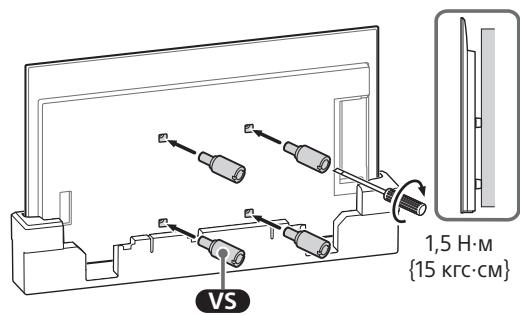

Закріпіть настінне кріплення VS (додається до телевізора) ззаду телевізора (так, щоб кріплення було паралельно стіні).

Примітка

Приєднуючи настінне кріплення VS до телевізора, затягніть м'яко. Встановлюючи настінне кріплення VS, використовуйте лише викрутку з плоским шліцом. Використання інших інструментів може призвести до надмірного затягування гвинтів настінного кріплення та пошкодження телевізора.

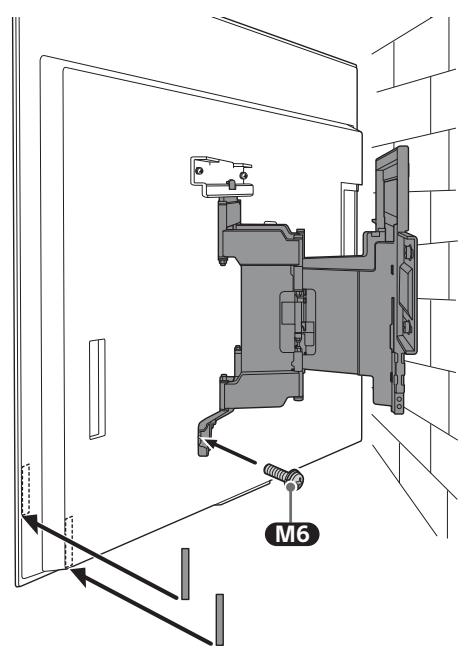

Закріпіть кронштейн WM2 до телевізора за допомогою гвинтів M6.

Встановлення телевізора на стіну з настінною підпорою

Зніміть клемну кришку.

Викрутіть гвинти із задньої панелі телевізора.

Закріпіть настінне кріплення VS (додається до телевізора) ззаду телевізора (так, щоб кріплення було паралельно стіні).

Примітка

Приєднуючи настінне кріплення VS до телевізора, затягніть м'яко. Встановлюючи настінне кріплення VS, використовуйте лише викрутку з плоским шліцом. Використання інших інструментів може призвести до надмірного затягування гвинтів настінного кріплення VS та пошкодження телевізора.

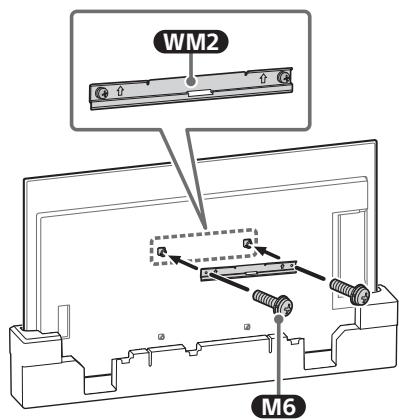

Закріпіть кронштейн WM2 до телевізора за допомогою гвинтів M6.

Від'єднайте настінну підпору від телевізора.

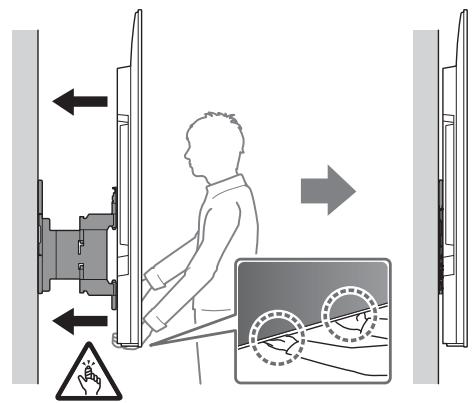

Зніміть одну сторону настінної плити за раз. Міцно тримайте настінну плиту обома руками, в той час коли обидва піднімають телевізор.

Шурупи не перекручені та не затиснені.

ЗАСТЕРЕЖЕННЯ

• Неправильне розміщення шнура живлення змінного струму може стати причиною пожежі або ураження електричним струмом внаслідок короткого замикання. З метою безпеки обов'язково перевірте всі кріплення після завершення встановлення.

Інші відомості

Під час знімання телевізора дотримуйтесь вказаної процедури встановлення у зворотному порядку.

ЗАСТЕРЕЖЕННЯ

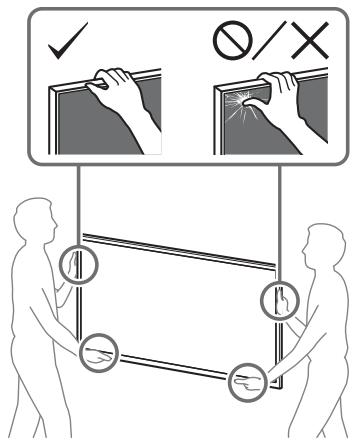

Для піднімання великого телевізора потрібно дві або більше осіб (три або більше осіб для телевізора з діагоналлю 189,3 см (75 дюймів) або більше) (крім цього).

Для піднімання великого телевізора потрібно дві або більше осіб (три або більше осіб для телевізора з діагоналлю 75 дюймів (189,3 см) або більше) (тільки для цього).

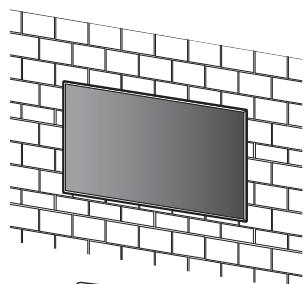

Встановлення кронштейна для настінного кріплення на стіні з монолітного бетону або бетонних блоків

WM1

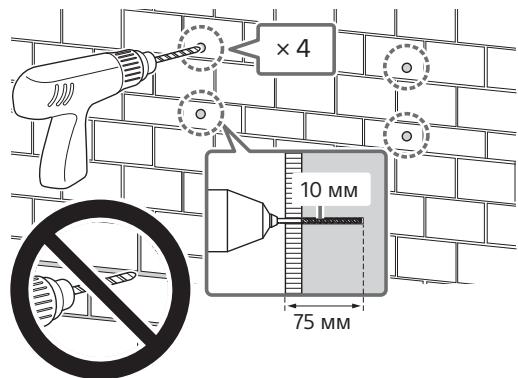

Просвердліть наскрізні отвори в позначених місцях.

Переконайтеся, що стіна в тому місці, де буде просвердлено отвори, є достатньо міцною, щоб витримати вагу, принаймні в шість разів більшу за вагу телевізора.

Примітка

Глибина отворів - 75 мм, діаметр свердла - 10 мм.

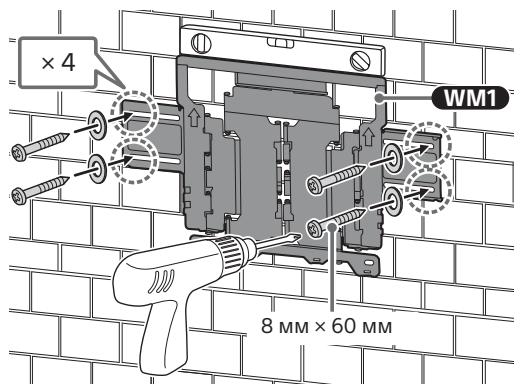

5 Закріпіть кронштейн WM1 на стіні, використовуючи шурупи (не входять до комплекту постачання) і шайби (не входять до комплекту постачання).

Примітка

• Скористайтеся рівнем, щоб розташувати

WM1 горизонтально.

Застереження

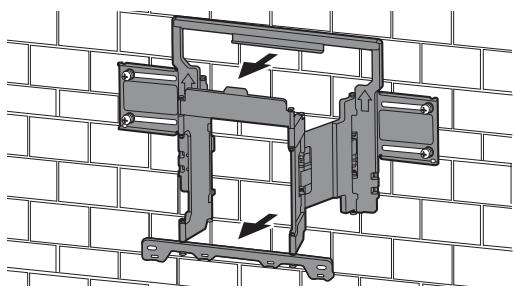

6 Повністю розкладіть консоль кронштейна.

2 Прикріпіть настінне кріплення VS (додається до телевізора) ззаду телевізора (так, щоб кріплення було паралельне стіні).

Примітка

Прикручуючи настінне кріплення VS до телевізора, затягніть шурупи. Установлюючи настінне кріплення VS, використовуйте лише викрутку з плоским шліцом. Використання іншого інструмента може призвести до надмірного затягування шурупів настінного кріплення VS та пошкодження телевізора.

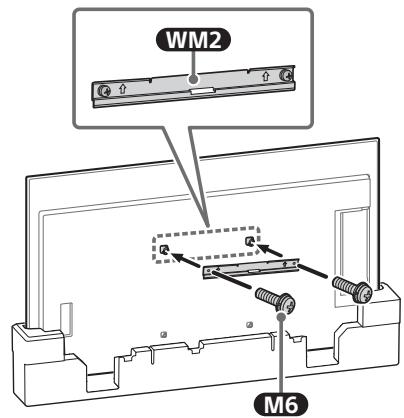

3 Прикріпіть кронштейн WM2 до телевізора за допомогою гвинтів M6.

Встановлення телевізора на стіну з настільної підпори

1 Зніміть клемну кришку.

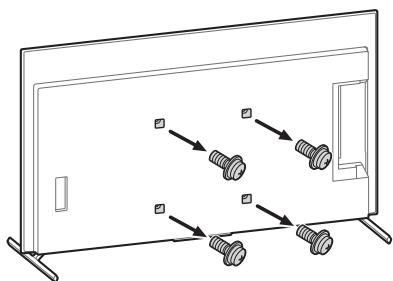

2 Викрутіть гвинти із задньої панелі телевізора.

3 Прикріпіть настінне кріплення VS (додається до телевізора) ззаду телевізора (так, щоб кріплення було паралельне стіні).

Примітка

Під час настинного кріплення VS до телевізора, затягніть болти. Установлюючи настинне кріплення VS, використовуйте лише викрутку з плоским шліцом. Використання іншого інструмента може призвести до надмірного затягування болтів настинного кріплення VS та пошкодження телевізора.

Прикріпіть кронштейн WM2 до телевізора за допомогою болтів M6.

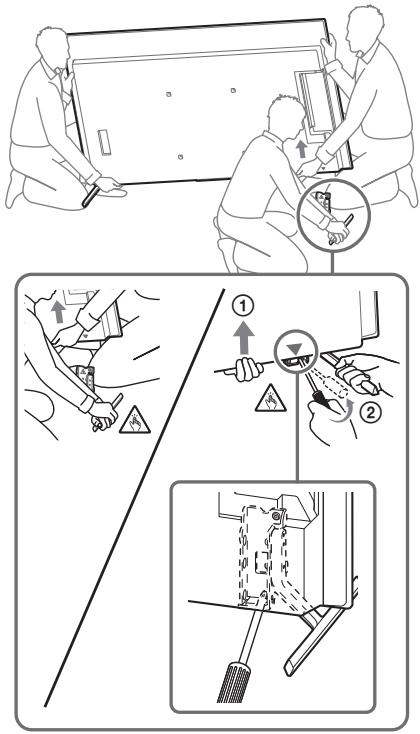

5 Від'єднайте настильну підпору від телевізора.

• Знімайте одну сторону настильної підпори за раз. Міцно тримайте настильну підпору двома руками, в той час як інша особа підіймає телевізор.

• Повторіть попередній крок та зніміть іншу сторону настильної підпори.

Примітка

• Позначте три особи протягом, щоб від'єднати настильну підпору.
• Остерігайтеся застосування надмірної сили, від'єднуючи настильну підпору від телевізора, що може призвести до падіння телевізора і стати причиною травмування людей або пошкодження телевізора.
• Обережно поводьтеся з настильною підпорою, щоб не пошкодити телевізор. -Підіймайте телевізор обережно, оскільки від'єднана настильна підпора може перекинутися та спричинити травми людей. Будьте вкрай обережними, коли знімаєте настильну підпору з телевізора. Якщо підпора впаде, вона може пошкодити поверхню, на якій тримається телевізор.

3 Прикрутіть ліву та праву частини кронштейна для настінного кріплення за допомогою M6 і прикріпіть WM3.

• Не прикріплюйте WM3 на етикетках.

Примітка

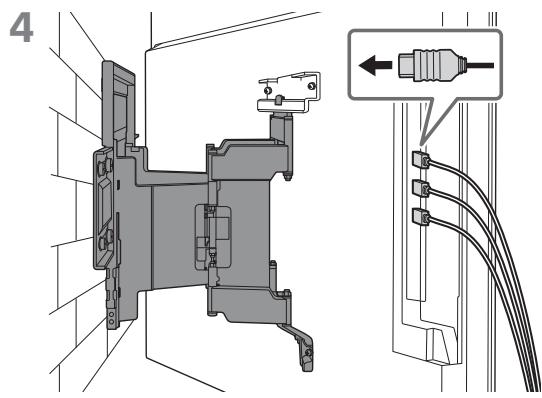

5 Переміщуючи телевізор, підтримуйте його знизу. Примітка: Залежно від типу і кількості від'єднаних кабелів можливо, що телевізор не можна буде просучути ближче до стіни. Не сприймайте це як проблему.

ЗАСТЕРЕЖЕННЯ

Для підняття великого телевізора потрібно двоє або більше осіб (троє або більше осіб для телевізора з діагоналлю 189,3 см (75 дюймів) або більшою) (крім етикетки).

Для перенесення великого телевізора потрібно двоє або більше осіб (троє або більше осіб для телевізора з діагоналлю 75 дюймів (189,3 см) або більше) (крім витягу).

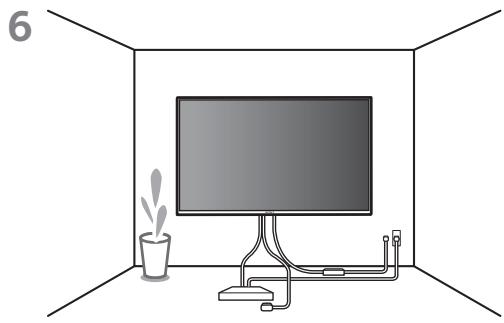

Перевірка місця завершення встановлення

Перевірте зазначені пункти.

Шнур живлення не перекеруйте та не затисніть.

ЗАСТЕРЕЖЕННЯ

• Неправильне розміщення шнура живлення або змінного струму може стати причиною пожежі або ураження електричним струмом унаслідок короткого замикання. З метою безпеки обов'язково перевірте всі місця завершення встановлення.

Інші відомості

Під час знімання телевізора дотримуйтесь вказаної процедури встановлення у зворотному порядку.

ЗАСТЕРЕЖЕННЯ

Для перенесення великого телевізора потрібно двоє або більше осіб (троє або більше осіб для телевізора з діагоналлю 189,3 см (75 дюймів) або більше) (крім витягу).

Для перенесення великого телевізора потрібно двоє або більше осіб (троє або більше осіб для телевізора з діагоналлю 75 дюймів (189,3 см) або більше) (крім витягу).

Технічні характеристики

WM1

Розміри: (прибл.) [мм]

a : 354

b : 116

c : 77

d : 563

e : 533

f : 370

g : 368

h : 350

i : 11

Вага (Тильки 6a3a): (прибл.) [кг] 3,0

Конструкція та технічні характеристики можуть бути змінені без попередження.
