Τύπος προϊόντος	Συνδυασμένο ψυγείο-καταψύκτης
Μάρκα	Siemens
Μοντέλο	KG39NAIAU
Διαστάσεις (Υ x Π x Β)	180 x 60 x 65 cm
Συνολική καθαρή χωρητικότητα	350 L
Καθαρό βάρος	80 kg
Ηλεκτρική τροφοδοσία	220-240 V, 50 Hz
Ενεργειακή κλάση	A+++
Ετήσια κατανάλωση ενέργειας	180 kWh
Λειτουργία ψύξης	NoFrost, MultiAirFlow, SuperCool
Λειτουργία κατάψυξης	SuperFreeze
Οθόνη και χειριστήρια	Ψηφιακή οθόνη αφής
Συναγερμός πόρτας	Ναι, ηχητικός και οπτικός
Κλείδωμα για παιδιά	Ναι
Συντήρηση και καθαρισμός	Αυτόματη απόψυξη, εσωτερικός καθαρισμός με μαλακό πανί
Ανταλλακτικά και επισκευασιμότητα	Διαθέσιμα ανταλλακτικά για 10 χρόνια

Συχνές ερωτήσεις - KG39NAIAU SIEMENS

Πώς ρυθμίζω τη θερμοκρασία του ψυγείου;

Χρησιμοποιήστε την οθόνη αφής για να αποκτήσετε πρόσβαση στο μενού θερμοκρασίας. Πατήστε το σύμβολο ψυγείο και ρυθμίστε με τα βέλη. Η συνιστώμενη θερμοκρασία είναι 4°C.

Τι να κάνω αν ενεργοποιηθεί ο συναγερμός πόρτας;

Ο συναγερμός ηχεί αν η πόρτα παραμείνει ανοιχτή για πολλή ώρα. Κλείστε την σωστά. Εάν ο συναγερμός συνεχιστεί, ελέγξτε ότι τίποτα δεν εμποδίζει το κλείσιμο.

Πώς ενεργοποιώ τη λειτουργία SuperFreeze;

Πατήστε το κουμπί SuperFreeze στην οθόνη. Η συσκευή καταψύχει γρήγορα τα τρόφιμα. Σταματά αυτόματα μετά από 48 ώρες.

Γιατί υπάρχει συμπύκνωση στο εσωτερικό;

Αυτό μπορεί να συμβεί σε υγρό καιρό ή αν η πόρτα ανοίγει συχνά. Ελέγξτε ότι τα παρεμβύσματα είναι καθαρά και ότι ο αερισμός είναι ελεύθερος.

Πώς καθαρίζω το διαμέρισμα του ψυγείου;

Αποσυνδέστε τη συσκευή. Αφαιρέστε τα τρόφιμα και τα ράφια. Καθαρίστε με ένα μαλακό πανί και σαπουνόνερο. Ξεπλύνετε και στεγνώστε. Μη χρησιμοποιείτε λειαντικά προϊόντα.

Η λυχνία φίλτρου νερού αναβοσβήνει, τι να κάνω;

Εάν το μοντέλο σας είναι εξοπλισμένο με διανομέα νερού, αντικαταστήστε το φίλτρο κάθε 6 μήνες. Συμβουλευτείτε το εγχειρίδιο για τις οδηγίες αντικατάστασης.

Πώς αλλάζω τον εσωτερικό λαμπτήρα;

Αποσυνδέστε τη συσκευή. Αφαιρέστε το κάλυμμα του λαμπτήρα περιστρέφοντάς το. Αντικαταστήστε με λαμπτήρα ίδιου τύπου (συχνά E14, μέγ. 40W). Τοποθετήστε ξανά το κάλυμμα.

Τι σημαίνει ο κωδικός σφάλματος 'E01';

Ο κωδικός E01 υποδεικνύει βλάβη αισθητήρα θερμοκρασίας. Επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της Siemens για επέμβαση.

Μπορώ να εγκαταστήσω το ψυγείο σε μη θερμαινόμενο γκαράζ;

Ναι, αλλά η θερμοκρασία περιβάλλοντος δεν πρέπει να πέσει κάτω από τους 5°C για να εξασφαλιστεί η σωστή λειτουργία και να αποφευχθεί ο παγετός.

Πώς εξοικονομώ ενέργεια με αυτή τη συσκευή;

Τοποθετήστε τη συσκευή μακριά από πηγές θερμότητας, αφήστε τα τρόφιμα να κρυώσουν πριν τα αποθηκεύσετε, μην ανοίγετε την πόρτα άσκοπα και ελέγξτε ότι τα παρεμβύσματα είναι στεγανά.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ KG39NAIAU SIEMENS

Υποδείξεις επισκευής - Ψυγειοκαταψύκτης

i Σχετικά με αυτό το έγγραφο...... 300

1.1 Σημαντικές πληροφορίες 300

1.1.1 Σκοπός 300

1.2 Επεξήγηση συμβόλων 300

1.2.1 Επίπεδα κινδύνου 300

1.2.2 Σύμβολα κινδύνου.... 300

1.2.3 Δομή των προειδοποιήσεων 301

1.2.4 Γενικά σύμβολα 301

Ασφάλεια.... 302

2.1 Γενικές οδηγίες ασφαλείας 302

2.1.1 Όλες οι οικιακές συσκευές 302

Εργαλεία και βοηθήματα.... 303

Επισκευή......304

4.1 Αντικατάσταση στεγανοποιητικού πόρτας 304

4.1.1 Αφαίρεση στεγανοποιητικού πόρτας.... 304

4.1.2 Τοποθέτηση στεγανοποιητικού πόρτας 304

4.2 Αντικατάσταση λαβής πόρτας 307

4.2.1 Αφαίρεση λαβής πόρτας 307

4.2.2 Τοποθέτηση λαβής πόρτας 307

4.3 Αντικατάσταση επάνω μεντεσέ πόρτας 308

4.3.1 Αφαίρεση επάνω μεντεσέ πόρτας 308

4.3.2 Τοποθέτηση επάνω μεντεσέ πόρτας 309

4.4 Αντικατάσταση επάνω μεντεσέ πόρτας (πόρτα με οθόνη) 310

4.4.1 Αφαίρεση επάνω μεντεσέ πόρτας 311

4.4.2 Τοποθέτηση επάνω μεντεσέ πόρτας 312

4.5 Αντικατάσταση μεσαίου μεντεσέ πόρτας 313

4.5.1 Αφαίρεση μεσαίου μεντεσέ πόρτας.... 313

4.5.2 Τοποθέτηση μεσαίου μεντεσέ πόρτας 314

4.6 Αντικατάσταση κάτω μεντεσέ πόρτας.... 315

4.6.1 Αφαίρεση κάτω μεντεσέ πόρτας.... 315

4.6.2 Τοποθέτηση κάτω μεντεσέ πόρτας...... 315

4.7 Αντικατάσταση ραφιού 316

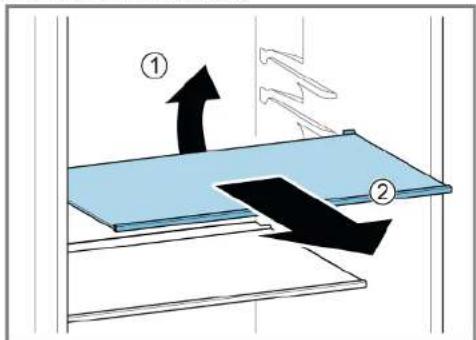

4.7.1 Αφαίρεση ραφιού 316

4.7.2 Τοποθέτηση ραφιού 316

4.8 Αντικατάσταση επιφάνειας εναπόθεσης φιαλών 317

4.8.1 Αφαίρεση επιφάνειας εναπόθεσης φιαλών 317

4.8.2 Τοποθέτηση επιφάνειας εναπόθεσης φιαλών 317

4.9 Αντικατάσταση ραφιού πόρτας.... 318

4.9.1 Αφαίρεση ραφιού πόρτας 318

4.9.2 Τοποθέτηση ραφιού πόρτας 318

4.10 Αντικατάσταση δοχείου φύλαξης 319

4.10.1 Αφαίρεση δοχείου φύλαξης 319

4.10.2 Τοποθέτηση δοχείου φύλαξης 319

4.11 Αντικατάσταση συρταριού φρούτων και λαχανικών 320

4.11.1 Αφαίρεση συρταριού φρούτων και λαχανικών 320

4.11.2 Τοποθέτηση συρταριού φρούτων και λαχανικών 320

4.12 Αντικατάσταση ραφιού εναπόθεσης πάνω από το δοχείο φρούτων και λαχανικών 321

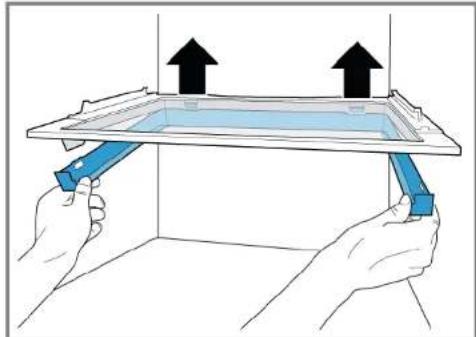

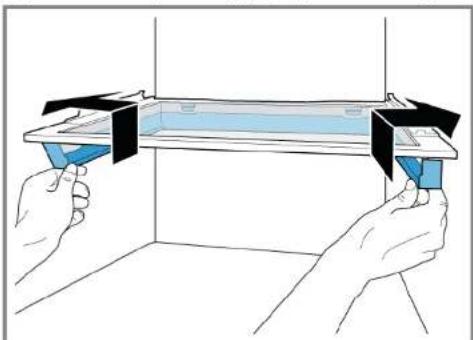

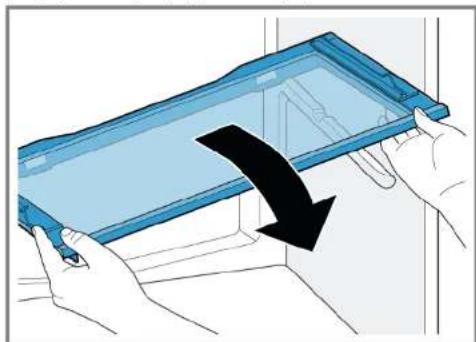

4.12.1 Αφαίρεση ραφιού εναπόθεσης πάνω από το δοχείο φρούτων και λαχανικών 321

4.12.2 Τοποθέτηση ραφιού εναπόθεσης πάνω από το δοχείο φρούτων και λαχανικών 322

4.13 Αντικατάσταση συρταριού κατεψυγμένων τροφίμων 323

4.13.1 Αφαίρεση συρταριού κατεψυγμένων τροφίμων 323

4.13.2 Τοποθέτηση συρταριού κατεψυγμένων τροφίμων 323

4.14 Αντικατάσταση επάνω λυχνίας LED 324

4.14.1 Αφαίρεση επάνω λυχνίας LED 324

4.14.2 Τοποθέτηση επάνω λυχνίας LED 324

4.15 Αντικατάσταση πλευρικής λυχνίας LED 325

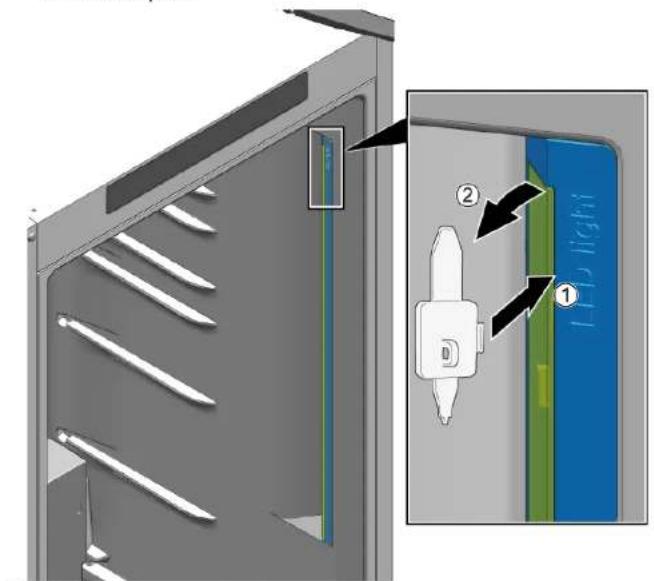

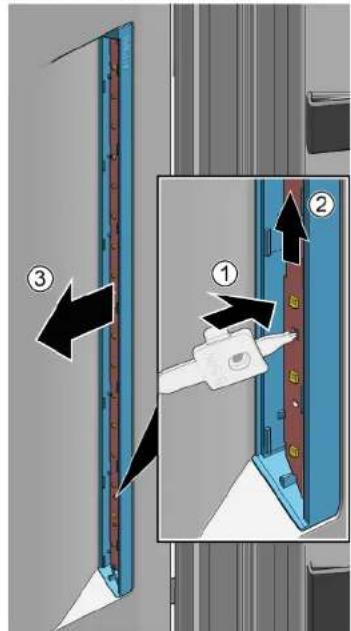

4.15.1 Αφαίρεση πλευρικής λυχνίας LED 326

4.15.2 Τοποθέτηση πλευρικής λυχνίας LED 326

4.16 Αντικατάσταση λυχνίας LED καταψύκτη 328

4.16.1 Αφαίρεση λυχνίας LED καταψύκτη.... 328

4.16.2 Τοποθέτηση λυχνίας LED καταψύκτη 328

i Σχετικά με αυτό το έγγραφο

1.1 Σημαντικές πληροφορίες

1.1.1 Σκοπός

Αυτές οι συμβουλές επισκευών υποστηρίζουν τους καταναλωτές στην επισκευή των συσκευών από τους ίδιους, σύμφωνα με τον ισχύοντα κανονισμό οικολογικού σχεδιασμού (από τις 03/2021).

Περιέχουν πληροφορίες για την αντικατάσταση ορισμένων ανταλλακτικών, συμπεριλαμβανομένων προειδοποιήσεων και κινδύνων.

Σε περίπτωση ερωτήσεων, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της εταιρείας μας. Φέρουμε ευθύνη για τις ζημιές εάν οι συμβουλές επισκευής έχουν ακολουθηθεί σωστά.

1.2 Επεξήγηση συμβόλων

1.2.1 Επίπεδα κινδύνου

Τα επίπεδα προειδοποίησης ασφάλειας αποτελούνται από ένα σύμβολο και μια λέξη. Η λέξη προειδοποίησης προσδιορίζει τη σοβαρότητα του κινδύνου.

Επίπεδο προειδοποιησης Σημασία
⚠️ KINDYNOΣ	Η μη τήρηση του προειδοποιητικού μηνύματος θα οδηγήσει σε θάνατο ή σε σοβαρούς τραυματισμούς.
⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ	Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε θάνατο ή σε σοβαρούς τραυματισμούς.
⚠️ ΠΡΟΣΟΧΗ	Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε μικρούς τραυματισμούς.
ΠΡΟΣΟΧΗ!	Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε υλικές ζημιές της ιδιοκτησίας.

Πίνακας 1: Επίπεδα κινδύνου

1.2.2 Σύμβολα κινδύνου

Τα σύμβολα κινδύνου είναι συμβολικές αναπαραστάσεις που δίνουν μια ένδειξη για το είδος του κινδύνου.

Τα ακόλουθα σύμβολα κινδύνου χρησιμοποιούνται στο παρόν έγγραφο:

	Σύμβολο κινδύνου Σημασία
		Γενικό προειδοποιητικό μήνυμα
		Κίνδυνος από ηλεκτρική τάση
		Κίνδυνος έκρηξης
		Κίνδυνος κοψίματος

Σχετικά με αυτό το έγγραφο

Σύμβολο κινδύνου Σημασία
		Κίνδυνος σύνθλιψης
		Κίνδυνος από καυτές επιφάνειες
		Κίνδυνος από ισχυρό μαγνητικό πεδίο
		Κίνδυνος από μη ιονίζουσα ακτινοβολία

Πίνακας 2: Σύμβολα κινδύνου

1.2.3 Δομή των προειδοποιήσεων

Οι προειδοποιήσεις σε αυτό το έγγραφο έχουν μια τυποποιημένη εμφάνιση και μια τυποποιημένη δομή.

Το παρακάτω παράδειγμα δείχνει μια προειδοποίηση που προειδοποιεί κατά της ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών. Αναφέρεται το μέτρο για την αποφυγή του κινδύνου.

1.2.4 Γενικά σύμβολα

Τα ακόλουθα γενικά σύμβολα χρησιμοποιούνται στο παρόν έγγραφο:

τύμβολο Σημασία
		Ταυτοποίηση μιας ειδικής συμβουλής (κειμένου ή/και γραφικών)
[τροσ]		Ταυτοποίηση μιας ειδικής συμβουλής (μόνο κειμένου)
[τροσ]		Ταυτοποίηση συνδέσμου ή εκπαιδευτικού βίντεο
[ωροσ]		Ταυτοποίηση απαραίτητων εργαλείων
[7209]		Ταυτοποίηση απαραίτητων προϋποθέσεων
[ωροσ]		Ταυτοποίηση μιας συνθήκης (αν ..., κατόπιν ...)
[ωροσ]		Ταυτοποίηση αποτελέσματος
[Εναρξη] Ταυτοποίηση ενός πλήκτρου ή κουμπιού
[00123456] Ταυτοποίηση ενός κωδικού		ανταλλακτικού
Κατάσταση Ταυτοποίηση εμφανιζόμενου κειμένου/ παραθύρου (στην οθόνη της συσκευής)

Πίνακας 3: Γενικά σύμβολα

Ασφάλεια

2.1 Γενικές οδηγίες ασφαλείας

2.1.1 Όλες οι οικιακές συσκευές

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών!

■ Τα σφάλματα από επισκευές σε ηλεκτρικά εξαρτήματα μπορεί να προκαλέσουν ηλεκτροπληξία! ■ Αποσυνδέστε τη συσκευή από την πρίζα για τουλάχιστον 60 δευτερόλεπτα πριν από την έναρξη των εργασιών. ■ Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας.

Κίνδυνος τραυματισμού από κοφτερές άκρες!

■ Φοράτε προστατευτικά γάντια.

Κίνδυνος σύνθλιψης κατά την επισκευή, συντήρηση, αντιμετώπιση προβλημάτων και το σέρβις από βαριά και κινούμενα μέρη

■ Φοράτε προστατευτικά υποδήματα. ■ Ασφαλίστε τα βαριά μέρη από πτώση. ■ Μην προσαρτάτε μέρη του πλαισίου στα κινούμενα μέρη.

Κίνδυνος για την ασφάλεια/τη λειτουργία της συσκευής!

■ Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.

Κίνδυνος πρόκλησης βλάβης σε μέρη ευαίσθητα στον στατικό ηλεκτρισμό (ESDs)!

■ Μην αγγίζετε τις μονάδες, συμπεριλαμβανομένων των συνδέσεων και των αγωγών των πλακετών.

Εργαλεία και βοηθήματα

Ονομασία Λεπτομέριες Εικόνες
Μύτη Torx TX20[00340865]	6,3 mm (1/4")
Ειδικό εργαλείο[00342180]

Επισκευή

4.1 Αντικατάσταση στεγανοποιητικού πόρτας

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.1.1 Αφαίρεση στεγανοποιητικού πόρτας

1. Απελευθερώστε το στεγανοποιητικό πόρτας από την εγκοπή στη δεξιά και αριστερή γωνία.

1. Τραβήξτε το στεγανοποιητικό πόρτας έξω από την εγκοπή.

Το στεγανοποιητικό της πόρτας έχει αφαιρεθεί.

4.1.2 Τοποθέτηση στεγανοποιητικού πόρτας

Το πάχος του νέου στεγανοποιητικού πόρτας μπορεί να αποκλίνει ελαφρώς από το πάχος του παλαιού στεγανοποιητικού πόρτας. Αυτό δεν θα επηρεάσει τη συμπεριφορά κλεισίματος και τη μακροπρόθεσμη λειτουργία.Εάν η συσκευή σας έχεις προσαρμοζόμενους μεντεσέδες ή προσαρτήματα μεντεσέ, μπορεί να βελτιστοποιήσετε τη συμπεριφορά κλεισίματος αργότερα.Οι μικρές οπές πλευρικά στο στεγανοποιητικό της πόρτας είναι λειτουργικές (απαραίτητες για τον αεριομό). Δεν είναι κατασκευαστικά ελαττώματα.

Επισκευή

1. Ελέγξτε την εγκοπή για το στεγανοποιητικό για ζημιές.

1. Εάν η εγκοπή για στεγανοποιητικό είναι κατεστραμμένη.
2. Επικοινωνήστε με την εξυπηρέτηση πελατών.

3.

Η ελαφριά παραμόρφωση του στεγανοποιητικού της πόρτας είναι φυσιολογική και δεν επηρεάζει τη λειτουργία της. Συνιστάται να ισιώνετε το στεγανοποιητικό της πόρτας πριν την τοποθετήσετε στη συσκευή.

Θερμάνετε το στεγανοποιητικό της πόρτας με πιστολάκι ή ζεστό νερό και αλλάξτε το σχήμα του με το χέρι.

1. Πιέστε τις γωνίες του στεγανοποιητικού επάνω και κάτω στην εγκοπή.

1. Πιέστε ολόκληρο το στεγανοποιητικό βήμα βήμα στο εσωτερικό της εγκοπής.

Το στεγανοποιητικό της πόρτας τοποθετήθηκε.

Επισκευή

4.2 Αντικατάσταση λαβής πόρτας

Ειδικά βοηθητικά μέσα:

Mútn Torx TX20 6,3 mm (1/4") [00340865]

Πλακέ κατσαβίδι Λεπίδα 10 mm x 1,6 mm x 200 mm

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Η πόρτα είναι ανοιχτή.

4.2.1 Αφαίρεση λαβής πόρτας

1. Αφαιρέστε τα δύο πώματα βίδας (1).
2. Ξεβιδώστε δύο βίδες (2).
3. Αφαιρέστε τη λαβή της πόρτας (3).

Η λαβή της πόρτας έχει αφαιρεθεί.

Η λαβή πόρτας για τη δεύτερη πόρτα μπορεί να αφαιρεθεί με τον ίδιο τρόπο.

4.2.2 Τοποθέτηση λαβής πόρτας

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.3 Αντικατάσταση επάνω μεντεσέ πόρτας

Ειδικά βοηθητικά μέσα:

Mútn Torx TX20 6,3 mm (1/4") [00340865]

Προϋπόθεση:

Η συσκευή είναι αποσυνδεδεμένη από την παροχή τροφοδοσίας. Αφαιρούνται τα εσωτερικά εξαρτήματα της συσκευής.

4.3.1 Αφαίρεση επάνω μεντεσέ πόρτας

1. Σύρετε το τμήμα υποστήριξης κάτω από την ενότητα βάσης.

1. Αφαιρέστε το κάλυμμα του επάνω μεντεσέ (1).
2. Ξεβιδώστε δύο βίδες (2).
3. Αφαιρέστε τον επάνω μεντεσέ (3).

1. Αφαιρέστε την επάνω θύρα.

Ο επάνω μεντεσές έχει αφαιρεθεί.

4.3.2 Τοποθέτηση επάνω μεντεσέ πόρτας

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.4 Αντικατάσταση επάνω μεντεσέ πόρτας (πόρτα με οθόνη)

Ειδικά βοηθητικά μέσα:

Mútn Torx TX20 6,3 mm (1/4") [00340865]

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Αφαιρούνται τα εσωτερικά εξαρτήματα συσκευής.

Επισκευή

4.4.1 Αφαίρεση επάνω μεντεσέ πόρτας

1. Σύρετε το τμήμα υποστήριξης κάτω από την ενότητα βάσης.

1. Αφαιρέστε το κάλυμμα επάνω μεντεσέ (1).
2. Αποσυνδέστε την ηλεκτρική σύνδεση (2).
3. Ξεβιδώστε τη βίδα σύνδεσης γείωσης (3).

1. Ξεβιδώστε τη βίδα (1).
2. Αφαιρέστε τον επάνω μεντεσέ (2).

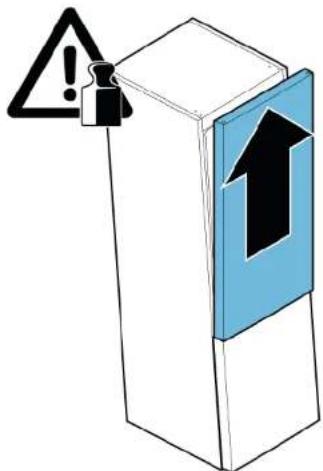

1. Αφαιρέστε την επάνω πόρτα.

Ο επάνω μεντεσές έχει αφαιρεθεί.

4.4.2 Τοποθέτηση επάνω μεντεσέ πόρτας

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.5 Αντικατάσταση μεσαίου μεντεσέ πόρτας

Ειδικά βοηθητικά μέσα:

Mútn Torx TX20 6,3 mm (1/4") [00340865]

Βαριές, ογκώδεις συσκευές!

Τραυματισμοί μέσης και μυών

Η διαδικασία αφαίρεσης της πόρτας της συσκευής πρέπει να εκτελείται μόνο από εκπαιδευμένους ειδικούς. Η μετακίνηση της συσκευής πρέπει να εκτελείται από δύο άτομα. Χρησιμοποιείτε μόνο κατάλληλα εργαλεία και εξοπλισμό.

Αιχμηρές ακμές!

Τραυματισμοί από κοπή

▶ Φοράτε προστατευτικά γάντια.

Ολίσθηση κεκλιμένων συσκευών!

Κατάγματα οστών/τραυματισμοί σύνθλιψης

▶ Ασφαλίστε τις συσκευές από ολίσθηση.

Κίνδυνοι από πτώση μερών εξαιτίας χαλαρών βιδών!

Τραυματισμός εξαιτίας πτώσης τμημάτων.

▶ Ασφαλίστε τα εξαρτήματα από πτώση.

Κίνδυνος από πτώση εξαρτημάτων εξαιτίας χαλαρών βιδών!

Ζημιά σε άλλα μέρη της συσκευής ή στην οικία του πελάτη, π.χ. δάπεδο.

▶ Ασφαλίστε τα εξαρτήματα από πτώση.

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. √ Αφαιρούνται τα εσωτερικά εξαρτήματα συσκευής. √ Ο επάνω μεντεσές της θύρας έχει αφαιρεθεί. Η επάνω θύρα έχει αφαιρεθεί.

4.5.1 Αφαίρεση μεσαίου μεντεσέ πόρτας

1. Ξεβιδώστε δύο βίδες (1).
2. Αφαιρέστε τον μεσαίο μεντεσέ (2).

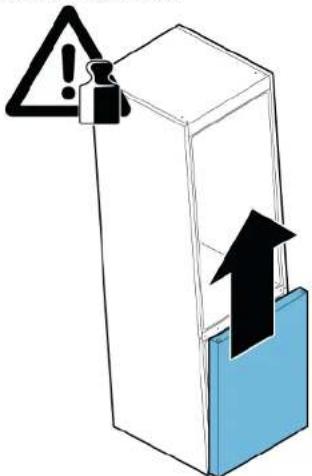

1. Αφαιρέστε την κάτω θύρα.

Ο μεσαίος μεντεσές έχει αφαιρεθεί.

Επισκευή

4.5.2 Τοποθέτηση μεσαίου μεντεσέ πόρτας

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

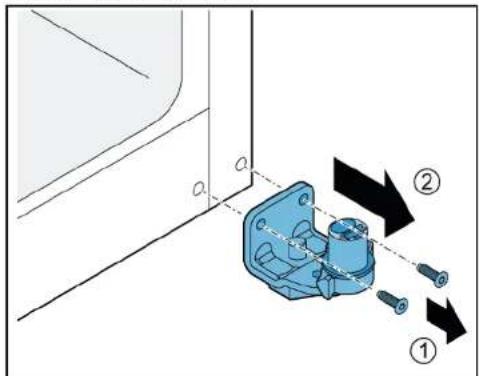

4.6 Αντικατάσταση κάτω μεντεσέ πόρτας

Ειδικά βοηθητικά μέσα:

Mútn Torx TX20 6,3 mm (1/4") [00340865]

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Αφαιρούνται τα εσωτερικά εξαρτήματα συσκευής. √ Ο επάνω μεντεσές έχει αφαιρεθεί. √ Ο μεσαίος μεντεσές έχει αφαιρεθεί.

4.6.1 Αφαίρεση κάτω μεντεσέ πόρτας

1. Ξεβιδώστε δύο βίδες (1).
2. Αφαιρέστε τον κάτω μεντεσέ (2).

Ο κάτω μεντεσές της πόρτας έχει αφαιρεθεί.

4.6.2 Τοποθέτηση κάτω μεντεσέ πόρτας

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.7 Αντικατάσταση ραφιού

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.7.1 Αφαίρεση ραφιού

1. Σηκώστε το ράφι προς τα πίσω (1).
2. Απελευθερώστε το συρτάρι (2).

4.7.2 Τοποθέτηση ραφιού

Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.8 Αντικατάσταση επιφάνειας εναπόθεσης φιαλών

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.8.1 Αφαίρεση επιφάνειας εναπόθεσης φιαλών

▶ Τραβήξτε προς τα έξω την επιφάνεια εναπόθεσης φιαλών.

Η επιφάνεια εναπόθεσης φιαλών έχει αφαιρεθεί.

4.8.2 Τοποθέτηση επιφάνειας εναπόθεσης φιαλών

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.9 Αντικατάσταση ραφιού πόρτας

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.9.1 Αφαίρεση ραφιού πόρτας

▶ Ανασηκώστε το ράφι πόρτας προς τα επάνω.

4.9.2 Τοποθέτηση ραφιού πόρτας

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.10 Αντικατάσταση δοχείου φύλαξης

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.10.1 Αφαίρεση δοχείου φύλαξης

1. Τραβήξτε προς τα έξω το δοχείο φύλαξης μέχρι τέρμα.
2. Σηκώστε το δοχείο φύλαξης μπροστά (1).
3. Αφαιρέστε το συρτάρι (2).

Το δοχείο φύλαξης αφαιρέθηκε.

4.10.2 Τοποθέτηση δοχείου φύλαξης

Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.11 Αντικατάσταση συρταριού φρούτων και λαχανικών

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.11.1 Αφαίρεση συρταριού φρούτων και λαχανικών

1. Τραβήξτε προς τα έξω το δοχείο φρούτων και λαχανικών μέχρι τέρμα.
2. Ανασηκώστε το δοχείο φρούτων και λαχανικών μπροστά (1).
3. Αφαιρέστε το συρτάρι (2).

4.11.2 Τοποθέτηση συρταριού φρούτων και λαχανικών

Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.12 Αντικατάσταση ραφιού εναπόθεσης πάνω από το δοχείο φρούτων και λαχανικών

Προϋπόθεση:

Η πόρτα είναι ανοιχτή. Το δοχείο φρούτων και λαχανικών έχει αφαιρεθεί. → 320

4.12.1 Αφαίρεση ραφιού εναπόθεσης πάνω από το δοχείο φρούτων και λαχανικών

1. Σπρώξτε το πλαίσιο στεγανοποίησης προς τα επάνω και έξω.

Τα πλευρικά άγκιστρα απελευθερώνονται.

1. Σηκώστε προς τα επάνω το πλαίσιο στεγανοποίησης και σύρετέ το προς τα πίσω.

Τα πίσω άγκιστρα απελευθερώνονται.

1. Αφαιρέστε το πλαίσιο στεγανοποίησης.
2. Σηκώστε επάνω το ράφι πάνω από το δοχείο φρούτων και λαχανικών και περιστρέψτε το στην άκρη για να το αφαιρέσετε.

Το ράφι εναπόθεσης πάνω από το δοχείο φρούτων και λαχανικών αφαιρέθηκε.

Επισκευή

4.12.2 Τοποθέτηση ραφιού εναπόθεσης πάνω από το δοχείο φρούτων και λαχανικών

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.13 Αντικατάσταση συρταριού κατεψυγμένων τροφίμων

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.13.1 Αφαίρεση συρταριού κατεψυγμένων τροφίμων

1. Τραβήξτε προς τα έξω ολόκληρο το συρτάρι κατεψυγμένων τροφίμων (1).
2. Αφαιρέστε το συρτάρι τροφίμων (2).

Το συρτάρι κατεψυγμένων τροφίμων έχει αφαιρεθεί.

4.13.2 Τοποθέτηση συρταριού κατεψυγμένων τροφίμων

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.14 Αντικατάσταση επάνω λυχνίας LED

Ειδικά βοηθητικά μέσα:

Ειδικό εργαλείο [00342180]

Η συσκευή διαθέτει ένα φως LED που δεν χρειάζεται συντήρηση. Αυτά τα φώτα μπορούν να επισκευαστούν μόνο από την εξυπηρέτηση πελατών ή από εξουσιοδοτημένους τεχνικούς!

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Κίνδυνος για τη ζωή από ηλεκτροπληξία σε περίπτωση ακατάλληλης επισκευής

• Τα ηλεκτρικά μέρη πρέπει να επισκευάζονται από εκπαιδευμένους ηλεκτρολόγους. Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας.

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Θάνατος από ηλεκτροπληξία

- Αποσυνδέετε τις συσκευές από την παροχή ηλεκτρικού ρεύματος τουλάχιστον 60 δευτερόλεπτα πριν ξεκινήσετε τις επισκευές.

Αιχμηρές ακμές!

Τραυματισμοί από κοπή

▶ Φοράτε προστατευτικά γάντια.

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Η πόρτα είναι ανοιχτή.

4.14.1 Αφαίρεση επάνω λυχνίας LED

1. Σύρετε το εργαλείο αποσυναρμολόγησης μεταξύ της άνω λυχνίας LED και της εσωτερικής επένδυσης του συγκροτήματος ψυγείου για να απελευθερώσετε τα άγκιστρα της λυχνίας (1).
2. Αφαιρέστε την επάνω λυχνία LED (2).

1. Αποσυνδέστε την ηλεκτρική σύνδεση της επάνω λυχνίας LED.

Η επάνω λυχνία LED αφαιρέθηκε.

4.14.2 Τοποθέτηση επάνω λυχνίας LED

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.15 Αντικατάσταση πλευρικής λυχνίας LED

Ειδικά βοηθητικά μέσα:

Ειδικό εργαλείο [00342180]

Η συσκευή διαθέτει ένα φως LED που δεν χρειάζεται συντήρηση. Αυτά τα φώτα μπορούν να επισκευαστούν μόνο από την εξυπηρέτηση πελατών ή από εξουσιοδοτημένους τεχνικούς!

ΚΙΝΔΥΝΟΣ

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Κίνδυνος για τη ζωή από ηλεκτροπληξία σε περίπτωση ακατάλληλης επισκευής

• Τα ηλεκτρικά μέρη πρέπει να επισκευάζονται από εκπαιδευμένους ηλεκτρολόγους. Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας.

ΚΙΝΔΥΝΟΣ

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Θάνατος από ηλεκτροπληξία

- Αποσυνδέετε τις συσκευές από την παροχή ηλεκτρικού ρεύματος τουλάχιστον 60 δευτερόλεπτα πριν ξεκινήσετε τις επισκευές.

ΠΡΟΣΟΧΗ

Αιχμηρές ακμές!

Τραυματισμοί από κοπή

▶ Φοράτε προστατευτικά γάντια.

ΠΡΟΣΟΧΗ!

Κίνδυνος πρόκλησης βλάβης σε μέρη ευαίσθητα στον στατικό ηλεκτρισμό (ESDs)!

Ζημιά στοιχείων

Προϋπόθεση:

Η συσκευή είναι αποσυνδεδεμένη από την παροχή τροφοδοσίας. Η πόρτα είναι ανοιχτή. Αφαιρέθηκαν τα εσωτερικά εξαρτήματα RC.

Επισκευή

4.15.1 Αφαίρεση πλευρικής λυχνίας LED

1. Σύρετε το εργαλείο αποσυναρμολόγησης μεταξύ της διάταξης διάχυσης λυχνίας και του περιβλήματος για να απελευθερώσετε το άγκιστρο (1).
2. Μετακινήστε προς τα έξω τη διάταξη διάχυσης της λυχνίας (2).
3. Απελευθερώστε τα ακόλουθα άγκιστρα στερέωσης της διάταξης διάχυσης κατά τον ίδιο τρόπο.

Η διάταξη διάχυσης της λυχνίας αφαιρέθηκε.

1. Πατήστε το άγκιστρο στερέωσης για να το απελευθερώσετε (1).
2. Μετακινήστε τη μονάδα LED περ. 1 cm προς τα επάνω για αφαίρεση για να την αποσυνδέσετε από την ηλεκτρική πρίζα (2).
3. Αφαιρέστε τη μονάδα LED (3).

Η πλευρική λυχνία LED αφαιρέθηκε.

4.15.2 Τοποθέτηση πλευρικής λυχνίας LED

Επειδή τα άγκιστρα της διάταξης διάχυσης της λυχνίας είναι εύκολο να σπάσουν κατά τη διαδικασία αφαίρεσης, η ανταλλακτική πλευρική λυχνία LED είναι το σετ που περιλαμβάνει τη μονάδα LED και τη διάταξη διάχυσης της λυχνίας.

Επισκευή

1. Σύρετε το εργαλείο αποσυναρμολόγησης μεταξύ της διάταξης διάχυσης λυχνίας και του περιβλήματος για να απελευθερώσετε το άγκιστρο (1).
2. Μετακινήστε προς τα έξω τη διάταξη διάχυσης της λυχνίας (2).
3. Απελευθερώστε τα ακόλουθα άγκιστρα στερέωσης της διάταξης διάχυσης κατά τον ίδιο τρόπο.

1. Πατήστε το άγκιστρο στερέωσης για να το απελευθερώσετε (1).
2. Σύρετε τη μονάδα LED προς τα επάνω και έξω από το περίβλημα.
3. Αποθέστε το περίβλημα μονάδας LED που χρησιμοποιείται για λόγους ασφάλειας μεταφοράς ανταλλακτικών (3).

1. Εγκαταστήστε τη μονάδα LED και τη διάταξη διάχυσης της λυχνίας στην αντίστροφη σειρά για αφαίρεση.

Επισκευή

4.16 Αντικατάσταση λυχνίας LED καταψύκτη

Ειδικά βοηθητικά μέσα:

Ειδικό εργαλείο [00342180]

Η συσκευή διαθέτει ένα φως LED που δεν χρειάζεται συντήρηση. Αυτά τα φώτα μπορούν να επισκευαστούν μόνο από την εξυπηρέτηση πελατών ή από εξουσιοδοτημένους τεχνικούς!

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Κίνδυνος για τη ζωή από ηλεκτροπληξία σε περίπτωση ακατάλληλης επισκευής

• Τα ηλεκτρικά μέρη πρέπει να επισκευάζονται από εκπαιδευμένους ηλεκτρολόγους. Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας.

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Θάνατος από ηλεκτροπληξία ► Αποσυνδέετε τις συσκευές από την παροχή ηλεκτρικού ρεύματος τουλάχιστον 60 δευτερόλεπτα πριν ξεκινήσετε τις επισκευές.

Αιχμηρές ακμές!

Τραυματισμοί από κοπή

▶ Φοράτε προστατευτικά γάντια.

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Η πόρτα είναι ανοιχτή.

4.16.1 Αφαίρεση λυχνίας LED καταψύκτη

1. Σύρετε το εργαλείο αποσυναρμολόγησης μεταξύ της λυχνίας και του περιβλήματος πλευρικά της λυχνίας για να δημιουργηθεί κενό (1).
2. Σύρετε το εργαλείο αποσυναρμολόγησης στην άλλη πλευρά του άγκιστρου στερέωσης της λυχνίας και περιστρέψτε το προς τα εμπρός (2).
3. Αφαιρέστε τη λυχνία LED καταψύκτη (3).

Η λυχνία LED καταψύκτη αποσυνδέθηκε.

Η λυχνία LED καταψύκτη αφαιρέθηκε.

4.16.2 Τοποθέτηση λυχνίας LED καταψύκτη

▶ Εγκαταστήστε με την αντίθετη σειρά.
