Producttype	Combinatiekoelkast
Merk	Siemens
Model	KG39NAIAU
Afmetingen (H x B x D)	180 x 60 x 65 cm
Netto totale capaciteit	350 L
Netto gewicht	80 kg
Elektrische voeding	220-240 V, 50 Hz
Energielabel	A+++
Jaarlijks energieverbruik	180 kWh
Koelfunctie	NoFrost, MultiAirFlow, SuperCool
Vriesfunctie	SuperFreeze
Display en bediening	Digitale aanraakscherm
Deuralarm	Ja, geluid en visueel
Kinderslot	Ja
Onderhoud en reiniging	Automatisch ontdooien, binnenkant reinigen met een zachte doek
Reserveonderdelen en repareerbaarheid	Onderdelen beschikbaar gedurende 10 jaar

Veelgestelde vragen - KG39NAIAU SIEMENS

Hoe stel ik de temperatuur van de koelkast in?

Gebruik het aanraakscherm om naar het temperatuurmenu te gaan. Druk op het symbool koelkast en pas aan met de pijltjes. De aanbevolen temperatuur is 4°C.

Wat moet ik doen als het deuralarm afgaat?

Het alarm gaat af als de deur te lang open blijft. Sluit deze goed. Als het alarm aanhoudt, controleer dan of er niets de sluiting belemmert.

Hoe activeer ik SuperFreeze?

Druk op de knop SuperFreeze op het scherm. Het apparaat vriest voedsel snel in. Het stopt automatisch na 48 uur.

Waarom is er condensatie aan de binnenkant?

Dit kan gebeuren bij vochtig weer of als de deur vaak wordt geopend. Controleer of de deurrubbers schoon zijn en de ventilatie vrij is.

Hoe reinig ik het koelgedeelte?

Koppel het apparaat los. Verwijder etenswaren en legplanken. Reinig met een zachte doek en zeepwater. Spoel af en droog. Gebruik geen schurende middelen.

Het waterfilterlampje knippert, wat moet ik doen?

Als uw model is uitgerust met een waterdispenser, vervang dan het filter elke 6 maanden. Raadpleeg de handleiding voor de vervangingsinstructies.

Hoe vervang ik de binnenlamp?

Koppel het apparaat los. Draai de lampkap eraf. Vervang door een lamp van hetzelfde type (meestal E14, max 40W). Plaats de kap terug.

Wat betekent de foutcode 'E01'?

Code E01 duidt op een defecte temperatuursensor. Neem contact op met de klantenservice van Siemens voor een reparatie.

Kan ik de koelkast in een onverwarmde garage plaatsen?

Ja, maar de omgevingstemperatuur mag niet onder de 5°C komen om een correcte werking te garanderen en vorst te voorkomen.

Hoe bespaar ik energie met dit apparaat?

Plaats het apparaat uit de buurt van warmtebronnen, laat voedsel afkoelen voordat u het opbergt, open de deur niet onnodig en controleer of de deurrubbers goed sluiten.

GEBRUIKSAANWIJZING KG39NAIAU SIEMENS

Reparatie informatie - Koelvriescombinatie

1.1 Belangrijke informatie 122 1.1.1 Doel 122

1.2 Verklaring van symbolen.... 122

1.2.1 Gevarenniveaus.... 122

1.2.2 Gevarensymbolen.... 122

1.2.3 Structuur van de waarschuwingen.... 123

1.2.4 Algemene symbolen.... 123

Veiligheid.... 124

2.1 Algemene veiligheidsinstructies.... 124

2.1.1 Alle huishoudelijke apparaten 124

Gereedschappen en hulpmiddelen 125

Reparatie....126

4.1 Deurafdichting vervangen 126

4.1.1 Deurafdichting verwijderen 126

4.1.2 Deurafdichting monteren 126

4.2 Deurgreep vervangen 129

4.2.1 Deurgreep verwijderen 129

4.2.2 Deurgreep monteren 129

4.3 Bovenste deurscharnier vervangen....130

4.3.1 Bovenste deurscharnier verwijderen.... 130

4.3.2 Bovenste deurscharnier monteren.... 131

4.4 Bovenste deurscharnier vervangen (deur met display).... 132

4.4.1 Bovenste deurscharnier verwijderen.... 133

4.4.2 Bovenste deurscharnier monteren.... 134

4.5 Middelste deurscharnier vervangen 135

4.5.1 Middelste deurscharnier verwijderen 135

4.5.2 Middelste deurscharnier monteren 136

4.6 Onderste deurscharnier vervangen.... 137

4.6.1 Onderste deurscharnier verwijderen.... 137

4.6.2 Onderste deurscharnier monteren.... 137

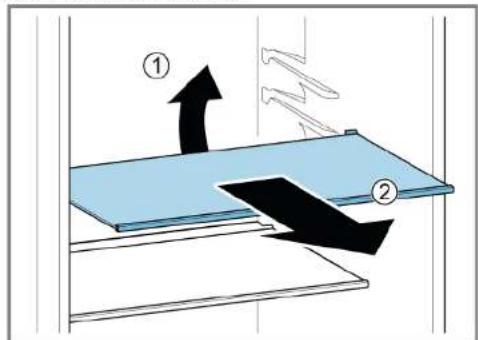

4.7 Plateau vervangen.... 138

4.7.1 Plateau verwijderen.... 138

4.7.2 Plateau monteren.... 138

4.8 Flessenrek vervangen 139

4.8.1 Flessenrek verwijderen 139

4.8.2 Flessenrek monteren 139

4.9 Deurrek vervangen 140

4.9.1 Deurrek verwijderen.... 140

4.9.2 Deurrek monteren 140

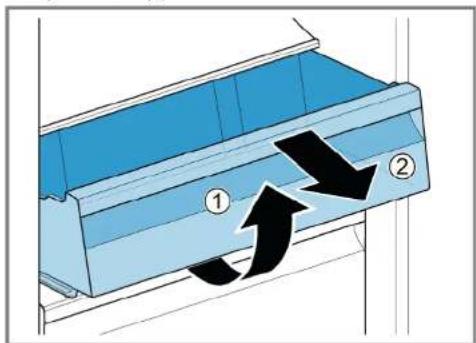

4.10 Opberglade vervangen.... 141

4.10.1 Opberglade verwijderen.... 141

4.10.2 Opberglade installeren.... 141

4.11 Groente- en fruitlade vervangen.... 142

4.11.1 Groente- en fruitlade verwijderen.... 142

4.11.2 Groente- en fruitlade installeren.... 142

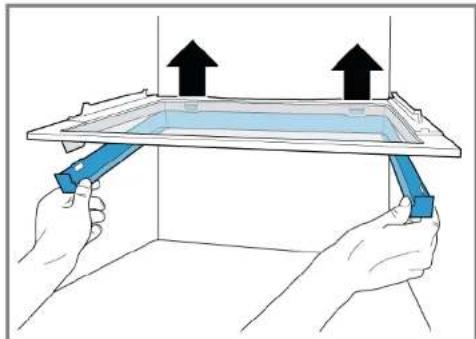

4.12 Legplateau boven groente- en fruitlade vervangen.... 143

4.12.1 Legplateau boven groente- en fruitlade verwijderen.... 143

4.12.2 Het plateau boven de groente- en fruitlade installeren.... 144

4.13 Vrieslade vervangen 145

4.13.1 Vrieslade verwijderen 145

4.13.2 Vrieslade installeren 145

4.14 Bovenste LED-lamp vervangen.... 146

4.14.1 Bovenste LED-lamp verwijderen.... 146

4.14.2 Bovenste LED-lamp monteren.... 146

4.15 LED-zijlamp vervangen 147

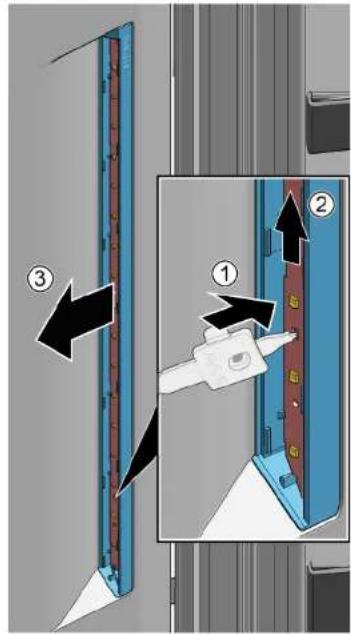

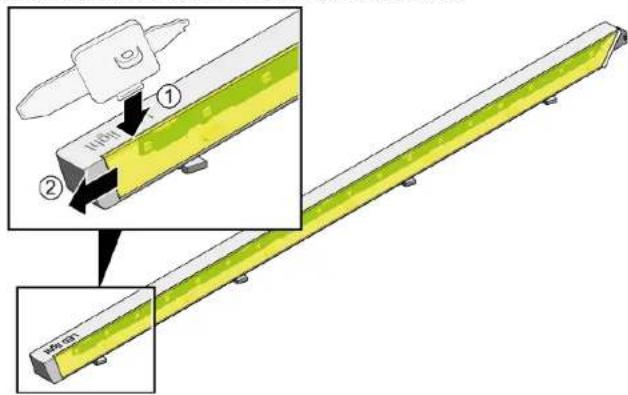

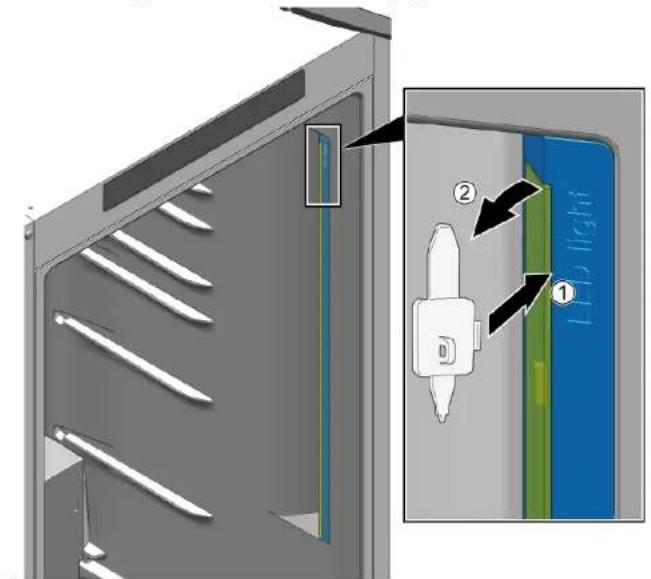

4.15.1 LED-zijlamp verwijderen 148

4.15.2 LED-zijlamp monteren 148

4.16 LED-vriesvaklamp vervangen 150

4.16.1 LED-vriesvaklamp verwijderen 150

4.16.2 LED-vriesvaklamp monteren 150

Over dit document

1.1 Belangrijke informatie

1.1.1 Doel

Met deze reparatieaanwijzingen wordt de klant geholpen zelf apparaten te repareren conform de toepasselijke verordening inzake ecologisch ontwerp (met ingang van 03/2021).

Ze bevatten informatie over hoe gedefinieerde reserveonderdelen kunnen worden vervangen met inbegrip van waarschuwingen en gevaren.

Neem bij vragen contact op met onze klantenservice. We stellen ons alleen aansprakelijk voor schade als de reparatieaanwijzingen correct zijn opgevolgd.

1.2 Verklaring van symbolen

1.2.1 Gevarenniveaus

De waarschuwingsniveaus worden aangegeven met een symbool en een signaalwoord. Het signaalwoord geeft de ernst van het gevaar aan.

Waarschuwingsniveau Betekenis
GEVAAR	Als de waarschuwing niet in acht wordt genomen, leidt dat tot ernstig of dodelijk letsel.
WAARSCHUWING	Als de waarschuwing niet in acht wordt genomen, kan dat tot ernstig of dodelijk letsel leiden.
VOORZICHTIG	Als de waarschuwing niet in acht wordt genomen, kan dat tot licht letsel leiden.
LET OP!	Als de waarschuwing niet in acht wordt genomen, kan dat tot materiële schade leiden.

Tabel 1: Gevarenniveaus

1.2.2 Gevarensymbolen

Gevarensymbolen zijn symbolische afbeeldingen die een indicatie geven van het soort gevaar. De volgende gevarensymbolen worden in dit document gebruikt:

Gevarensymbol Betekenis
	Algemene waarschuwing
	Gevaar voor elektrische spanning
	Ontploffingsgevaar
	Snijgevaar

Over dit document

Gevarensymbool Betekenis
		Beknellingsgevaar
		Gevaar voor hete oppervlakken
		Gevaar voor sterke magnetische velden
		Gevaar voor niet-ioniserende straling

Tabel 2: Gevarensymbolen

1.2.3 Structuur van de waarschuwingen

Waarschuwingen in dit document hebben een gestandaardiseerd uiterlijk en een gestandaardiseerde structuur.

In het volgende voorbeeld is een waarschuwing te zien waarmee voor een elektrische schok aan stroomvoerende onderdelen wordt gewaarschuwd. De maatregel om het gevaar te vermijden wordt vermeld.

Gevaar voor een elektrische schok aan stroomvoerende onderdelen!

Dood door elektrocutie

Haal apparaten minstens 60 seconden voor u met reparaties begint van de stroomvoorziening af.

1.2.4 Algemene symbolen

De volgende algemene symbolen worden in dit document gebruikt:

Alg. symbool Betekenis
[W087]		Identificatie van een speciale tip (tekst en/of afbeelding)
[waavn]		Identificatie van een eenvoudige tip (tekst)
[waun]		Identificatie van een link naar een video-instructie
[waun]		Identificatie van vereiste gereedschappen
[waun]		Identificatie van vereiste voorwaarden
[waun]		Identificatie van een voorwaarde (als ...,dan ...)
[waun]		Identificatie van een resultaat
[Start]	Identificatie van een toets of knop
[00123456]	Identificatie van een materiaalnummer
Status	Identificatie van weergegeven tekst / ven-ster (in het display van het apparaat)

Tabel 3: Algemene symbolen

Veiligheid

2.1 Algemene veiligheidsinstructies

2.1.1 Alle huishoudelijke apparaten

Gevaar voor een elektrische schok aan stroomvoerende onderdelen!

• Fouten bij reparaties aan elektrische componenten kunnen tot een elektrische schok leiden!
• Koppel het apparaat minstens 60 seconden los van het stroomnet voordat u met de werkzaamheden begint. ■ Laat na de reparatie een veiligheidstest conform VDE 0701 of de landspecifieke regelgeving uitvoeren.

Gevaar voor letsel aan scherpe randen!

■ Draag veiligheidshandschoenen.

Beknellingsgevaar tijdens reparatie, onderhoud, probleemoplossing en service vanwege zware en bewegende componenten.

■ Draag veiligheidsschoenen. ■ Beveilig zware componenten tegen vallen. ■ Steek geen lichaamsdelen in bewegende componenten.

Gevaar voor de veiligheid / werking van het apparaat!

■ Gebruik uitsluitend originele reserveonderdelen.

Gevaar voor schade aan elektrostatisch gevoelige componenten (ESD's)!

- Raak de modules met inbegrip van de aansluitingen en geleiderbanen niet aan.

Gereedschappen en hulpmiddelen

Benaming Details Afbeeldingen
Torxbit TX20[00340865]	6,3 mm (1/4")
Speciaal gereedschap[00342180]

Reparatie

4.1 Deurafdichting vervangen

Voorwaarde:

Deur is open.

4.1.1 Deurafdichting verwijderen

1. Haal deurafdichting los uit de sleuf in de rechter- en linkerhoek.

1. Trek deurafdichting uit gleuf.

Deurafdichting wordt verwijderd.

4.1.2 Deurafdichting monteren

De dikte van de nieuwe deurafdichting kan licht afwijken van de dikte van de oude deurafdichting. Dit doet geen afbreuk aan de sluiteigenschappen en de werking op de lange termijn.Als uw apparaat verstelbare scharnieren of scharnierbevestigingen heeft, kunt u de sluiteigenschappen later optimaliseren.De zijgaatjes in de deurafdichting zijn functioneel (vereist voor ventilatie).Dit zijn geen productiefouten.

Reparatie

1. Controleer de sleuf voor de afdichting op schade.

1. ⑨ Als de sleuf voor de afdichting is beschadigd:

- Neem contact op met de klantenservice.

1. Een lichte vervorming van de deurafdichting is normaal en doet geen afbreuk aan de werking. Geadviseerd wordt de deurafdichting recht te trekken voordat u deze in het apparaat steekt.

Verwarm de deurafdichting met een haardroger of met warm water en breng het handmatig terug in zijn vorm.

1. Duw de hoeken van de afdichting bovenaan en onderaan in de sleuf.

1. Druk de hele afdichting stap voor stap in de sleuf.

De deurafdichting wordt gemonteerd.

Reparatie

4.2 Deurgreep vervangen

Speciale hulpmiddelen:

Torxbit TX20 6,3 mm (1/4") [00340865]

Sleufschroevendraaier Kop 10 mm x 1,6 mm x 200 mm

Voorwaarde:

4.2.1 Deurgreep verwijderen

1. Verwijder twee schroefkappen (1).
2. Draai de twee schroeven los (2).
3. Verwijder de deurgreep (3).

Deurgreep wordt verwijderd.

Deurgreep voor de tweede deur kan op dezelfde manier worden verwijderd.

4.2.2 Deurgreep monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.3 Bovenste deurscharnier vervangen

Speciale hulpmiddelen:

Torxbit TX20 6,3 mm (1/4") [00340865]

Voorwaarde:

Apparaat is losgekoppeld is van de stroomvoorziening. √ Het interieur van het apparaat is verwijderd.

4.3.1 Bovenste deurscharnier verwijderen

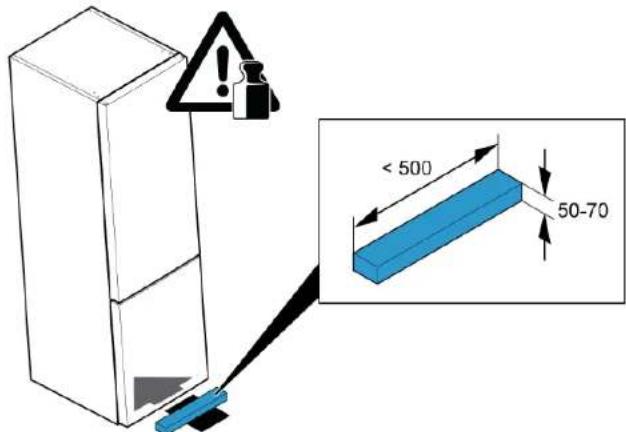

1. Schuif het ondersteuningsstuk onder de onderste sectie.

1. Verwijder de bovenste scharnierafdekking (1).
2. Draai de twee schroeven los (2).
3. Verwijder het bovenste scharnier (3).

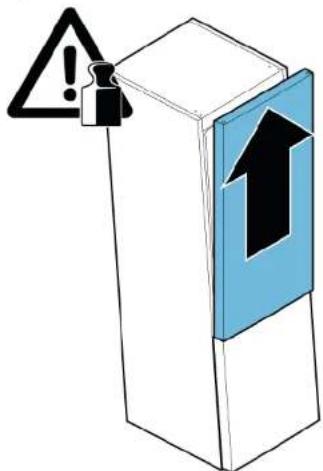

1. Verwijder de bovendeur.

→ Het bovenste scharnier wordt verwijderd.

4.3.2 Bovenste deurscharnier monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.4 Bovenste deurscharnier vervangen (deur met display)

Speciale hulpmiddelen:

Torxbit TX20 6,3 mm (1/4") [00340865]

Zware, omvangrijke apparaten!

Rug- en spierletsel

De werkzaamheid van het verwijderen van de apparaatdeur mag alleen worden uitgevoerd door speciaal opgeleid personeel. - Om het apparaat te verplaatsen zijn twee mensen nodig. - Gebruik alleen geschikte gereedschappen en apparatuur.

Scherpe randen!

Snijletsel

▶ Draag veiligheidshandschoenen.

Wegglijden van schuin staande apparaten!

Botbreuken / beknellingsletsel

▶ Beveilig apparaten tegen wegglijden.

Gevaar voor vallende onderdelen als gevolg van losgeraakte schroeven!

Letsel als gevolg van vallende onderdelen.

- Beveilig component tegen vallen.

Gevaar voor vallende onderdelen als gevolg van losgeraakte schroeven!

Schade aan andere onderdelen van het apparaat of bij de klant thuis bijvoorbeeld aan de vloer.

▶ Beveilig component tegen vallen.

GEVAAR

Gevaar voor een elektrische schok aan stroomvoerende onderdelen!

Levensgevaar door elektrische schokken in geval van een ondeskundige reparatie

Elektrische onderdelen moeten door gekwalificeerde elektriciens worden gerepareerd. Laat na de reparatie een veiligheidstest conform VDE 0701 of de landspecifieke regelgeving uitvoeren.

GEVAAR

Gevaar voor een elektrische schok aan stroomvoerende onderdelen!

Dood door elektrocutie

Haal apparaten minstens 60 seconden voor u met reparaties begint van de stroomvoorziening af.

Voorwaarde:

Apparaat is losgekoppeld van de stroomvoorziening. √ Het interieur van het apparaat is verwijderd.

Reparatie

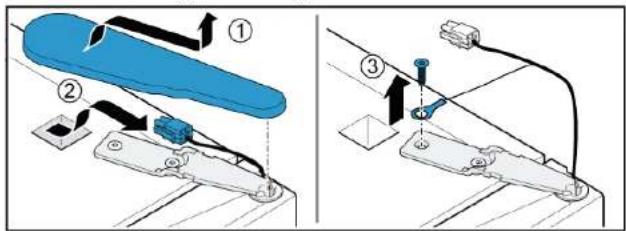

4.4.1 Bovenste deurscharnier verwijderen

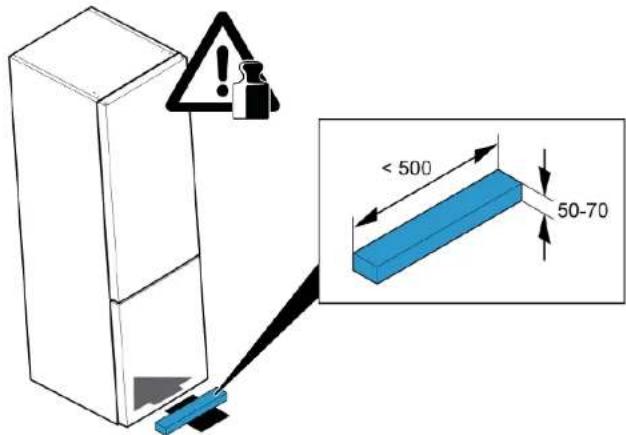

1. Schuif het ondersteuningsstuk onder de onderste sectie.

1. Verwijder de bovenste scharnierafdekking (1).
2. Haal de elektrische aansluiting los (2).
3. Draai de aardverbindingsschroef los (3).

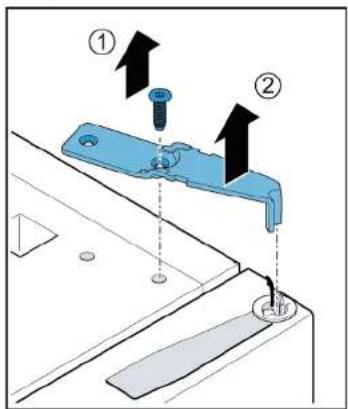

1. Draai de schroef (1) los.
2. Verwijder het bovenste scharnier (2).

1. Verwijder de bovendeur.

→ Het bovenste scharnier wordt verwijderd.

4.4.2 Bovenste deurscharnier monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.5 Middelste deurscharnier vervangen

Speciale hulpmiddelen:

Torxbit TX20 6,3 mm (1/4") [00340865]

Voorwaarde:

Apparaat is losgekoppeld van de stroomvoorziening. De interieurdelen van het apparaat worden verwijderd.

√ Het bovenste deurscharnier wordt verwijderd. Bovendeur wordt verwijderd.

4.5.1 Middelste deurscharnier verwijderen

1. Draai de twee schroeven los (1).
2. Verwijder het middelste scharnier (2).

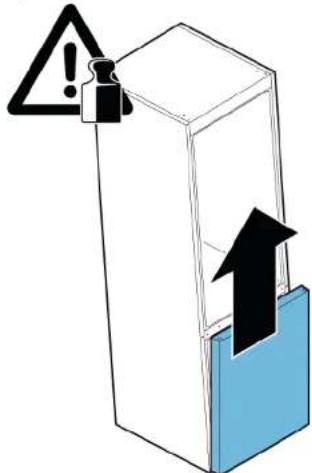

1. Verwijder de onderdeur.

Het middelste scharnier wordt verwijderd.

4.5.2 Middelste deurscharnier monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.6 Onderste deurscharnier vervangen

Speciale hulpmiddelen:

Torxbit TX20 6,3 mm (1/4") [00340865]

Voorwaarde:

Apparaat is losgekoppeld van de stroomvoorziening. √ Het interieur van het apparaat is verwijderd.

√ Het bovenste scharnier wordt verwijderd. √ Het middelste scharnier wordt verwijderd.

4.6.1 Onderste deurscharnier verwijderen

1. Draai de twee schroeven los (1).
2. Verwijder het onderste scharnier (2).

Het onderste deurscharnier wordt verwijderd.

4.6.2 Onderste deurscharnier monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.7 Plateau vervangen

Voorwaarde:

Deur is open.

4.7.1 Plateau verwijderen

1. Til het legplateau aan de achterkant op (1).
2. Haal het legplateau los (2).

Legplateau wordt verwijderd.

4.7.2 Plateau monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.8 Flessenrek vervangen

Voorwaarde:

Deur is open.

4.8.1 Flessenrek verwijderen

▶ Trek het flessenrek eruit.

Flessenrek wordt verwijderd.

▶ Monteer in omgekeerde volgorde.

Reparatie

4.9 Deurrek vervangen

Voorwaarde:

Deur is open.

4.9.1 Deurrek verwijderen

▶ Licht het deurrek omhoog.

Deurrek wordt verwijderd.

4.9.2 Deurrek monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.10 Opberglade vervangen

Voorwaarde:

Deur is open.

4.10.1 Opberglade verwijderen

1. Trek de opberglade zo ver mogelijk naar buiten.
2. Til de opberglade aan de voorkant op (1).
3. Verwijder de lade (2).

De opberglade wordt verwijderd.

4.10.2 Opberglade installeren

Monteer in omgekeerde volgorde.

Reparatie

4.11 Groente- en fruitlade vervangen

Voorwaarde:

Deur is open.

4.11.1 Groente- en fruitlade verwijderen

1. Trek de groente- en fruitlade zo ver mogelijk naar buiten.
2. Til de groente- en fruitlade aan de voorkant op (1).
3. Verwijder de lade (2).

De groente- en fruitlade wordt verwijderd.

4.11.2 Groente- en fruitlade installeren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.12 Legplateau boven groente- en fruitlade vervangen

Voorwaarde:

Deur is open. De groente- en fruitlade wordt verwijderd.→142

4.12.1 Legplateau boven groente- en fruitlade verwijderen

1. Duw het afdekframe omhoog en eruit.

Deze zijhaken worden losgehaald.

1. Til het afdekframe omhoog en schuif hem naar achteren.

Deze achterhaken worden losgehaald.

1. Verwijder het afdekframe.
2. Til het legplateau boven de groente- en fruitlade omhoog en zwenk het er naar de zijkant uit.

Het plateau boven de groente- en fruitlade wordt verwijderd.

Reparatie

4.12.2 Het plateau boven de groente- en fruitlade installeren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.13 Vrieslade vervangen

Voorwaarde:

Deur is open.

4.13.1 Vrieslade verwijderen

1. Trek de vrieslade er helemaal uit (1).
2. Verwijder de vrieslade (2).

Vrieslade wordt verwijderd.

4.13.2 Vrieslade installeren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.14 Bovenste LED-lamp vervangen

Speciale hulpmiddelen:

Speciaal gereedschap [00342180]

Uw apparaat heeft een onderhoudsvrije LED-lamp.

Deze lampen mogen alleen door de klantenservice of geautoriseerde monteurs worden vervangen!

GEVAAR

Gevaar voor een elektrische schok aan stroomvoerende onderdelen!

Levensgevaar door elektrische schokken in geval van een ondeskundige reparatie.

- Elektrische onderdelen moeten door gekwalificeerde elektriciens worden gerepareerd.

- Laat na de reparatie een veiligheidstest conform VDE 0701 of de landspecifieke regelgeving uitvoeren.

GEVAAR

Gevaar voor een elektrische schok aan stroomvoerende onderdelen!

Dood door elektrocutie.

Haal apparaten minstens 60 seconden voordat u met reparaties begint van de stroomvoorziening af.

VOORZICHTIG

Scherpe randen! Snijetsel

▶ Draag veiligheidshandschoenen.

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald. Deur is open.

4.14.1 Bovenste LED-lamp verwijderen

1. Schuif het demontagegereedschap tussen de bovenste LED-lamp en de innerliner van het koelvak om de lamphaken los te halen (1).
2. Verwijder bovenste LED-lamp (2).

1. Haal de elektrische aansluiting van de bovenste LED-lamp los. De bovenste LED-lamp wordt verwijderd.

4.14.2 Bovenste LED-lamp monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.15 LED-zijlamp vervangen

Speciale hulpmiddelen:

Speciaal gereedschap [00342180]

Uw apparaat heeft een onderhoudsvrije LED-lamp.

Deze lampen mogen uitsluitend door de klantenservice of geautoriseerde monteurs worden vervangen!

GEVAAR

Gevaar voor een elektrische schok aan stroomvoerende onderdelen!

Levensgevaar door elektrische schokken in geval van een ondeskundige reparatie.

• Elektrische onderdelen moeten door gekwalificeerde elektriciens worden gerepareerd.
• Laat na de reparatie een veiligheidstest conform VDE 0701 of de landspecifieke regelgeving uitvoeren.

GEVAAR

Gevaar voor een elektrische schok aan stroomvoerende onderdelen!

Dood door elektrocutie.

Haal apparaten minstens 60 seconden voor u met reparaties begint van de stroomvoorziening af.

VOORZICHTIG

Scherpe randen! Snijletsel.

▶ Draag veiligheidshandschoenen.

LET OP

Gevaar voor schade aan elektrostatisch gevoelige componenten (ESD's)!

Schade aan componenten

• Gebruik een elektrostatisch beschermingsmiddel (aardingspolsband) voordat u ESD's aanraakt.
• Raak geen aansluitingen en geleiderbanen van de modules aan.
• Vervoer ESD's uitsluitend in geleidende materialen of in de oorspronkelijke verpakking.
• Houd ESD's uit de buurt van mogelijk elektrostatische materialen (zoals kunststof).

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald. Deur is open. √ Interieurdelen van het koelvak worden verwijderd.

Reparatie

4.15.1 LED-zijlamp verwijderen

1. Schuif het demontagegereedschap tussen de lampafdekking en de behuizing om de haak los te koppelen (1).
2. Haal de lampafdekking eruit (2).
3. Herhaal de stappen voor de resterende bevestigingshaken.

De lampafdekking is verwijderd.

1. Druk op de bevestigingshaak om deze los te maken (1).
2. Beweeg de LED-module ca. 1 cm omhoog om de LED-module los uit het elektrische contact te halen (2).
3. Verwijder de LED-module (3).

De LED-zijlamp is verwijderd.

4.15.2 LED-zijlamp monteren

Door de lampafdekking kunnen haken gemakkelijk breken tijdens verwijdering. Het reserveonderdeel LED-zijlamp is de set die ook de LED-module en de lamp afdekking bevat.

Reparatie

1. Schuif het demontagegereedschap tussen de lampafdekking en de behuizing om de haak los te koppelen (1).
2. Haal de lampafdekking eruit (2).
3. Herhaal de stappen voor de resterende bevestigingsshaken.

1. Druk op de bevestigingshaak om deze los te maken (1).
2. Schuif de LED-module omhoog en uit de behuizing.
3. Reservebehuizing van de LED-module die wordt gebruikt voor de beveiliging tijdens het transporteren van reserveonderdelen (3).

1. U installeert de LED-module en lampafdekking door de verwijderingsstappen in omgekeerde volgorde te doorlopen.

Reparatie

4.16 LED-vriesvaklamp vervangen

Speciale hulpmiddelen:

Speciaal gereedschap [00342180]

Uw apparaat heeft een onderhoudsvrije LED-lamp.

Deze lampen mogen alleen maar door de klantenservice of geautoriseerde monteurs worden vervangen!

GEVAAR

Gevaar voor een elektrische schok aan stroomvoerende onderdelen!

Levensgevaar door elektrische schokken in geval van een ondeskundige reparatie

• Elektrische onderdelen moeten door gekwalificeerde elektriciens worden gerepareerd.
• Laat na de reparatie een veiligheidstest conform VDE 0701 of de landspecifieke regelgeving uitvoeren.

GEVAAR

Gevaar voor een elektrische schok aan stroomvoerende onderdelen!

Dood door elektrocutie

Haal apparaten minstens 60 seconden voor u met reparaties begint van de stroomvoorziening af.

VOORZICHTIG

Scherpe randen! Snijwonden

▶ Draag veiligheidshandschoenen.

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald. Deur is open.

4.16.1 LED-vriesvaklamp verwijderen

1. Schuif het demontagegereedschap tussen de lamp en de behuizing aan de zijkant van de lamp om een spleet te maken (1).
2. Schuif het demontagegereedschap naar de andere kant van de lampbevestigingshaak en draai het naar voren (2).
3. Verwijder de LED-vriesvaklamp (3).

De LED-vriesvaklamp wordt losgehaald.

De LED-vriesvaklamp wordt verwijderd.

4.16.2 LED-vriesvaklamp monteren

Monteer in omgekeerde volgorde.

4.1 Deurrubber vervangen 156

4.1.1 Deurrubber verwijderen.... 156

4.1.2 Deurrubber monteren 156

4.2 Deurhandgreep vervangen 159

4.2.1 Deurhandgreep verwijderen 159

4.2.2 Deurhandgreep monteren 159

4.3 Bovenste deurscharnier vervangen 160

4.3.1 Bovenste deurscharnier verwijderen.... 160

4.3.2 Bovenste deurscharnier monteren.... 161

4.9.2 Deurrek monteren 169

4.10 Opbergcontainer vervangen 170

4.10.1 Opslagcontainer 170 verwijderen

4.10.2 Opslagcontainer 170 installeren

4.1 Deurpakking vervangen

Vereisten:

Deur is open.

4.1.1 Deurpakking verwijderen

4.1.2 Deurpakking installeren

4.2.2 Deurklink installeren

4.3 Bovenste deurscharnier vervangen

Benodigd gereedschap:

Torx-bit TX20 6,3 mm (1/4") [00340865]

4.3.1 Bovenste deurscharnier verwijderen

4.3.2 Bovenste deurscharnier installeren

4.4.1 Bovenste deurscharnier verwijderen

4.4.2 Bovenste deurscharnier installeren

4.6.2 Deuronderste scharnier installeren

4.9.1 Deurplateau verwijderen

4.9.2 Deurplateau installeren

4.7.1 Legplateau verwijderen

1. Til het legplateau aan de achterkant op (1).
2. Maak het legplateau los (2).
