Vrsta izdelka	Kombinirani hladilnik-zamrzovalnik
Znamka	Siemens
Model	KG39NAIAU
Mere (V x Š x G)	180 x 60 x 65 cm
Neto prostornina skupaj	350 L
Neto teža	80 kg
Električno napajanje	220-240 V, 50 Hz
Energijski razred	A+++
Letna poraba energije	180 kWh
Funkcija hlajenja	NoFrost, MultiAirFlow, SuperCool
Funkcija zamrzovanja	SuperFreeze
Zaslon in upravljanje	Digitalni zaslon na dotik
Alarm za vrata	Da, zvočni in vizualni
Otroška ključavnica	Da
Vzdrževanje in čiščenje	Samodejno odtajevanje, notranje čiščenje z mehko krpo
Nadomestni deli in popravljivost	Deli so na voljo 10 let

Pogosto zastavljena vprašanja - KG39NAIAU SIEMENS

Kako nastaviti temperaturo hladilnika?

Uporabite zaslon na dotik, da odprete meni temperature. Pritisnite simbol hladilnik in prilagodite s puščicami. Priporočena temperatura je 4°C.

Kaj storiti, če se sproži alarm za vrata?

Alarm zazvoni, če vrata ostanejo predolgo odprta. Zaprite jih pravilno. Če alarm ne preneha, preverite, da nič ne ovira zapiranja.

Kako aktivirati funkcijo SuperFreeze?

Pritisnite gumb SuperFreeze na zaslonu. Naprava hitro zamrzne živila. Samodejno se ustavi po 48 urah.

Zakaj prihaja do kondenzacije v notranjosti?

To se lahko zgodi v vlažnem vremenu ali če pogosto odpirate vrata. Preverite, da so tesnila čista in da je prezračevanje prosto.

Kako očistiti hladilni predel?

Izključite napravo. Odstranite živila in police. Očistite z mehko krpo in milnico. Sperite in osušite. Ne uporabljajte abrazivnih sredstev.

Indikator vodnega filtra utripa, kaj storiti?

Če je vaš model opremljen z vodnim dozirnikom, zamenjajte filter vsakih 6 mesecev. Oglejte si navodila za postopek zamenjave.

Kako zamenjati notranjo žarnico?

Izključite napravo. Odstranite pokrov žarnice tako, da ga zavrtite. Zamenjajte z žarnico istega tipa (pogosto E14, največ 40W). Namestite pokrov nazaj.

Kaj pomeni koda napake 'E01'?

Koda E01 pomeni okvaro temperaturnega senzorja. Obrnite se na Siemensov servis za pomoč.

Ali lahko hladilnik namestim v neogrevan garaži?

Da, vendar temperatura okolice ne sme pasti pod 5°C, da zagotovite pravilno delovanje in preprečite zmrzovanje.

Kako z napravo prihraniti energijo?

Napravo postavite stran od virov toplote, pustite, da se živila ohladijo, preden jih shranite, ne odpirajte vrat po nepotrebnem in preverite, da so tesnila nepredušna.

NAVODILA ZA UPORABO KG39NAIAU SIEMENS

Srednji je zglob skinut.

Popravak

4.5.2 Postavljanje srednjeg zgloba vrata

▶ Postavite obratnim redoslijedom.

Popravak

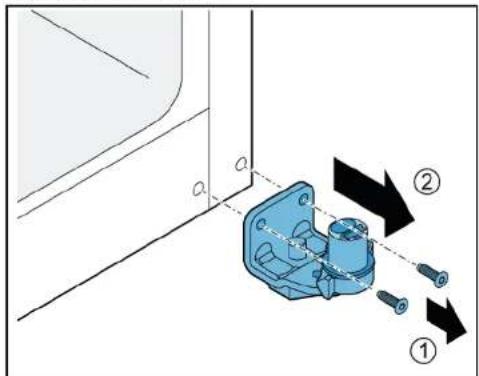

4.6 Zamjena donjeg zgloba vrata

Specijalni alati:

Nastavak Torx TX20 6,3 mm (1/4") [00340865]

Zahtjev:

Donji je zglob vrata skinut.

4.6.2 Postavljanje donjeg zgloba vrata

▶ Postavite obratnim redoslijedom.

Popravak

4.7 Zamjena police

Zahtjev:

Vrata so odprta.

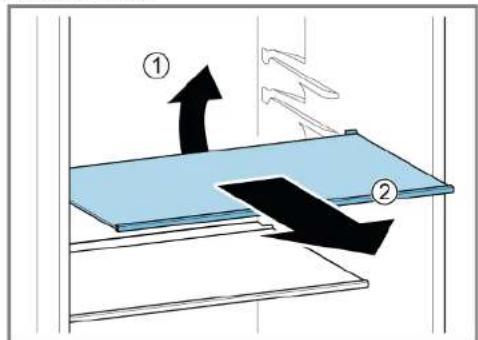

4.7.1 Odstranjevanje police

1. Dvignite zadnji del police (1).
2. Sprostite polico (2).

4.7.1 Odstranjevanje police

Nasveti za popravilo - Hladilno-zamrzovalna kombinacija

i V zvezi s tem dokumentom 597

1.1 Pomembne informacije 597

1.1.1 Namen 597

1.2 Razlaga simbolov 597

1.2.1 Stopnje nevarnosti 597

1.2.2 Simboli za nevarnost 597

1.2.3 Struktura opozoril 598

1.2.4 Splošni simboli 598

Varnost....599

2.1 Splošna varnostna navodila 599

2.1.1 Vsi gospodinjski aparati....599

Orodja in pripomočki....600

Popravilo....601

4.1 Zamenjava tesnila vrat....601

4.1.1 Odstranjevanje tesnila vrat 601

4.1.2 Namestitev tesnila vrat 601

4.2 Zamenjava ročaja vrat 604

4.2.1 Odstranjevanje ročaja vrat....604

4.2.2 Namestitev ročaja vrat....604

4.3 Zamenjava zgornjega tečaja vrat....605

4.3.1 Odstranjevanje zgornjega tečaja vrat 605

4.3.2 Namestitev zgornjega tečaja vrat 606

4.4 Zamenjava zgornjega tečaja vrat (vrata s prikazovalnikom)....607

4.4.1 Odstranjevanje zgornjega tečaja vrat 608

4.4.2 Namestitev zgornjega tečaja vrat 609

4.5.1 Odstranjevanje srednjega tečaja vrat 610

4.5.2 Namestitev srednjega tečaja vrat 611

4.6 Zamenjava spodnjega tečaja vrat 612

4.6.1 Odstranjevanje spodnjega tečaja vrat 612

4.6.2 Namestitev spodnjega tečaja vrat 612

4.7 Zamenjava police 613

4.7.1 Odstranjevanje police 613

4.7.2 Namestitev police 613

4.8 Zamenjava nosilca za steklenice 614

4.8.1 Odstranjevanje nosilca za steklenice 614

4.8.2 Namestitev nosilca za steklenice 614

4.9 Zamenjava vratnega predala 615

4.9.1 Odstranjevanje vratnega predala 615

4.9.2 Namestitev vratnega predala....615

4.10 Zamenjava posode za shranjevanje 616

4.10.2 Namestitev posode za shranjevanje 616

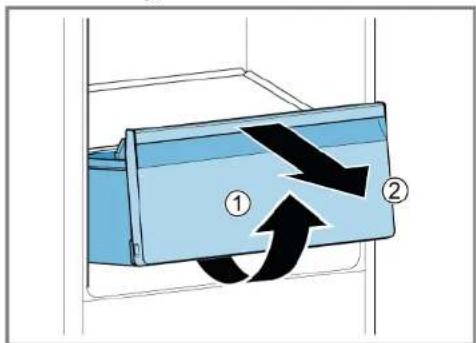

4.11 Zamenjava predala za sadje in zelenjavo 617

4.11.1 Odstranjevanje predala za sadje in zelenjavo....617

4.11.2 Namestitev predala za sadje in zelenjavo....617

4.12 Zamenjava police nad predalom za sadje in zelenjavo 618

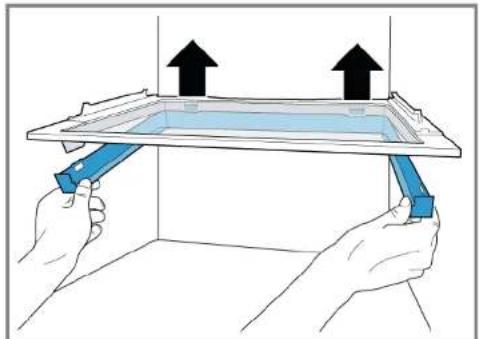

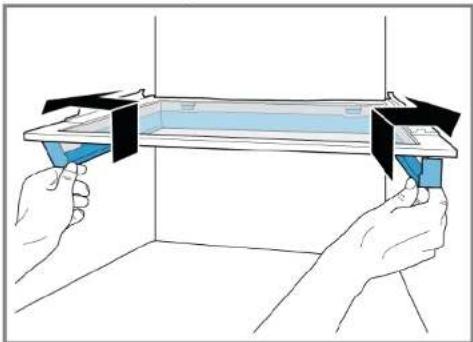

4.12.1 Odstranjevanje police nad predalom za sadje in zelenjavo.... 618

4.12.2 Namestitev police nad predalom za sadje in zelenjavo.... 619

4.13.2 Namestitev predala za zamrznjena živila....620

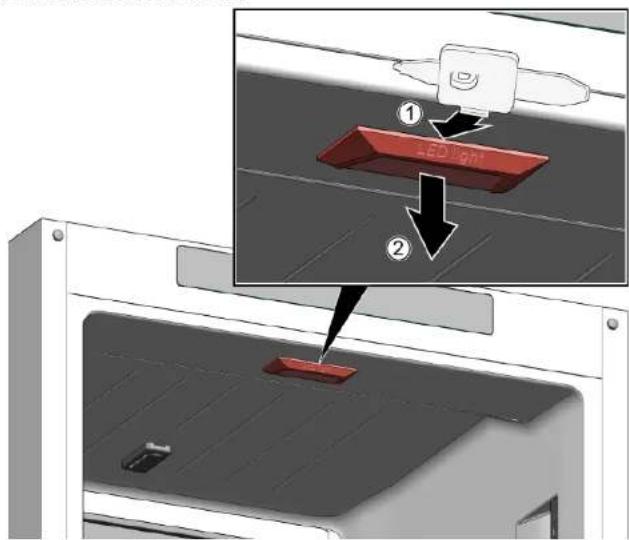

4.14 Zamenjava zgornje luči LED 621

4.14.1 Odstranjevanje zgornje luči LED 621

4.14.2 Namestitev zgornje luči LED 621

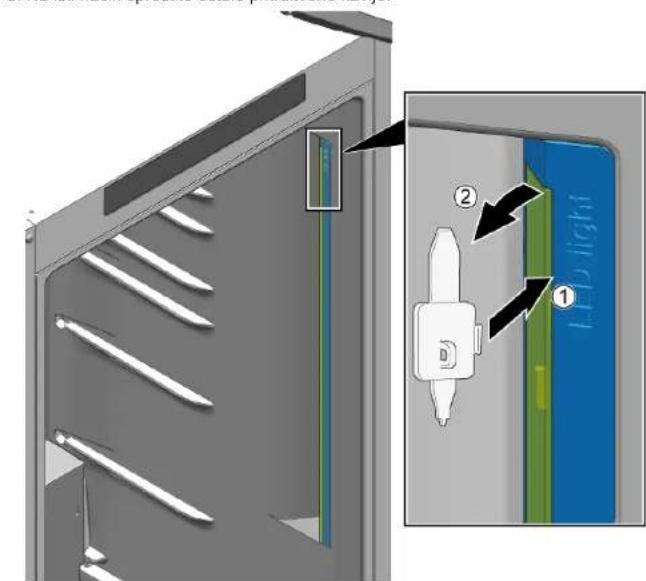

4.15 Zamenjava stranske luči LED 622

4.15.1 Odstranjevanje stranske luči LED 622

4.15.2 Namestitev stranske luči LED 623

4.16 Zamenjava luči LED v zamrzovalniku 625

4.16.1 Odstranjevanje luči LED v zamrzovalniku.... 625

4.16.2 Namestitev luči LED v zamrzovalniku 625

i V zvezi s tem dokumentom

1.1 Pomembne informacije

1.1.1 Namen

Ti namigi za popravila uporabnika podpirajo pri lastnoročnem popravilu aparatov skladno z veljavno direktivo glede okoljsko primerne zasnove (od marca 2021).

Vsebujejo informacije o tem, kako zamenjati določene rezervne dele, vključno z opozorili in tveganji.

Če imate kakšna vprašanja, se obmite na našo servisno službo. Za škodo bomo odgovorni le, če ste namige za popravila upoštevali pravilno.

1.2 Razlaga simbolov

1.2.1 Stopnje nevarnosti

Stopnje opozoril so sestavljene iz simbola in signalne besede. Signalna beseda označuje stopnjo nevarnosti.

Stopnja opozorila Pomen
⚠ NEVARNOST	Neupoštevanje opozorilnega sporočila bo povzročilo smrt ali hude poškodbe.
⚠ OPOZORILO	Neupoštevanje opozorilnega sporočila lahko povzroči smrt ali hude poškodbe.
⚠ PREVIDNO	Neupoštevanje opozorilnega sporočila lahko povzroči manjše poškodbe.
POZOR!	Neupoštevanje opozorilnega sporočila lahko povzroči škodo na lastnini.

Preglednica 1: Stopnje nevarnosti

1.2.2 Simboli za nevarnost

Simboli za nevarnost so simbolni prikazi, ki podajajo informacije o vrsti nevarnosti.

V tem dokumentu so uporabljeni naslednji simboli za nevarnost:

Simbol za nevarnost Pomen
		Splošno opozorilno sporočilo
		Nevarnost zaradi električne napetosti
		Nevarnost eksplozije
		Nevarnost ureznin
		Nevarnost zmečkanin

i V zvezi s tem dokumentom

Simbol za nevarnost Pomen
		Nevarnost zaradi vročih površin
		Nevarnost zaradi močnega magnetnega polja
		Nevarnost zaradi neionizirajočega sevanja

Preglednica 2: Simboli za nevarnost

1.2.3 Struktura opozoril

Opozorila v tem dokumentu imajo standardiziran videz in standardizirano strukturo.

V naslednjem primeru je prikazano opozorilo, ki opozarja pred električnim udarom zaradi delov pod napetostjo. Naveden je ukrep za preprečevanje nevarnosti.

1.2.4 Splošni simboli

V tem dokumentu so uporabljeni naslednji splošni simboli:

Splošni simbol Pomen
	Identifikacija posebnega nasveta (besedi-lo in/ali slika)
	Identifikacija preprostega nasveta (samo besedilo)
	Identifikacija povezave na video vadnico

Splošni simbol Pomen
	Identifikacija potrebnih orodij
	Identifikacija potrebnih predpogojev
	Identifikacija pogoja (če ..., potem ...)
	Identifikacija rezultata
Začetek Identifikacija tipke ali gumba
[00123456] Identifikacija številke dela
Stanje Identifikacija prikazanega besedila/okna(na zaslonu aparata)

Preglednica 3: Splošni simboli

Varnost

2.1 Splošna varnostna navodila

2.1.1 Vsi gospodinjski aparati

Nevarnost električnega udara zaradi delov pod napetostjo!

■ Napake zaradi popravil električnih komponent lahko povzročijo električni udar! - Aparat izključite iz električnega omrežja vsaj 60 sekund pred začetkom del. - Po popravilu je treba izvesti preizkus varnosti v skladu z VDE 0701 ali predpisi, ki veljajo za posamezno državo.

Nevarnost poškodb zaradi ostrih robov!

■ Uporabljajte zaščitne rokavice.

Nevarnost zmečkanin med popravili, vzdrževanjem, odpravljanjem težav ali servisom zaradi težkih in premikajočih se komponent

■ Uporabljajte zaščitne čevlje. ■ Težke komponente zavarujte pred padanjem. ■ Delov telesa ne vstavljajte v premikajoče se komponente. Tveganje za varnost/delovanje aparata! ■ Uporabljajte le originalne nadomestne dele.

Tveganje poškodb elektrostaticno občutljivih komponent (ESD)!

■ Ne dotikajte se modulov, vključno s povezavami in potmi vodnika.

Orodja in pripomočki

Oznaka Podrobnosti Slike
Nastavek Torx TX20 [00340865]	6,3 mm (1/4")
Posebno orodje [00342180]

Popravilo

4.1 Zamenjava tesnila vrat

Zahteva:

Vrata so odprta.

4.1.1 Odstranjevanje tesnila vrat

1. V levem in desnem kotu sprostite tesnilo vrat iz utora.

4.1.2 Namestitev tesnila vrat

Debelina novega tesnila vrat se lahko nekoliko razlikuje od starega tesnila vrat.

To ne vpliva na zapiranje in dolgoročno delovanje aparata.

Če ima aparat nastavljive tečaje ali priključke tečajev, lahko zapiranje naknadno tudi prilagodite.

Majhne stranske luknje v tesnilu vrat imajo svoj namen (potrebne so za prezračevanje). Ne gre za proizvodne napake.

Popravilo

1. Preverite, ali je utor za tesnilo poškodovan.

1. ⑨ Če je utor za tesnilo poškodovan:

- se obrnite na našo servisno službo.

3.

Majhna deformacija tesnila vrat je običajna in ne vpliva na njegovo delovanje. Priporočljivo je, da tesnilo vrat pred namestitvijo v aparat poravnate.

Tesnilo vrat lahko segrejete s sušilnikom za lase ali toplo vodo, da ga ročno preoblikujete.

1. Vogale tesnila zgoraj in spodaj potisnite v utor.

Tesnilo vrat je nameščeno.

Popravilo

4.2 Zamenjava ročaja vrat

Posebna orodja:

Nastavek Torx TX20 6,3 mm (1/4") [00340865]

Ploščati izvijač Steblo 10 mm x 1,6 mm x 200 mm

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti. Vrata so odprta.

4.2.1 Odstranjevanje ročaja vrat

1. Odstranite dva pokrovčka vijakov (1).
2. Odvijte vijaka (2).
3. Odstranite ročaj vrat (3).

Ročaj vrat za druga vrata lahko odstranite na enak način.

4.2.2 Namestitev ročaja vrat

▶ Namestite v obratnem vrstnem redu.

Popravilo

4.3 Zamenjava zgornjega tečaja vrat

Posebna orodja:

Nastavek Torx TX20 6.3 mm (1/4") [00340865]

Zahteva:

Aparat je odklopljen iz omrežne napetosti. Notranji elementi aparata so odstranjeni.

4.3.1 Odstranjevanje zgornjega tečaja vrat

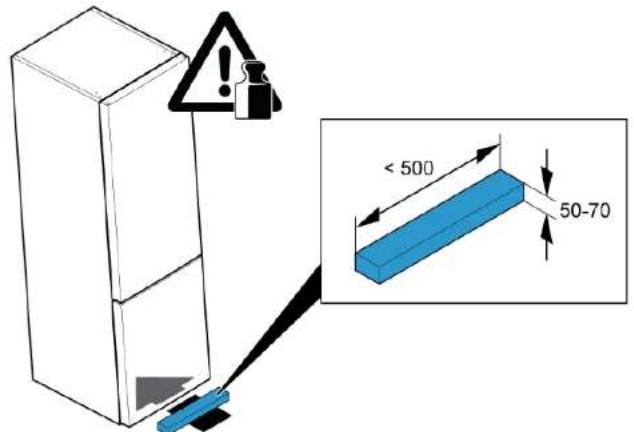

1. Pod podnožje potisnite podporni del.

1. Odstranite pokrovček zgornjega tečaja (1).
2. Odvijte vijaka (2).
3. Odstranite zgornji tečaj (3).

4.3.2 Namestitev zgornjega tečaja vrat

Namestite v obratnem vrstnem redu.

Popravilo

4.4 Zamenjava zgornjega tečaja vrat (vrata s prikazovalnikom)

Posebna orodja:

Nastavek Torx TX20 6,3 mm (1/4") [00340865]

OPOZORILO

Težki, veliki aparati!

Postopek odstranjevanja vrat aparata naj izvaja samo pooblaščeno strokovno osebje. - Za premikanje aparata sta potrebni dve osebi. - Uporabite samo ustrezno orodje in opremo.

PREVIDNO

Ostri robovi!

Ureznine

▶ Uporabljajte zaščitne rokavice.

OPOZORILO

Zdrs nagnjenih aparatov!

Nevarnost padajočih delov zaradi zrahljanih vijakov!

Poškodbe zaradi padajočih delov.

Komponento zaščitite pred padcem.

POZOR!

Nevarnost padajočih delov zaradi zrahljanih vijakov!

Škoda na drugih delih aparata ali pri uporabniku doma, npr. na tleh.

Komponento zaščitite pred padcem.

NEVARNOST

Nevarnost električnega udara zaradi delov pod napetostjo!

Življenjska nevarnost zaradi električnega udara v primeru nepravilnega popravila

Električne dele mora popraviti kvalificiran električar.

▶ Po popravilu je treba izvesti preizkus varnosti v skladu z VDE

0701 ali predpisi, ki veljajo za posamezno državo.

NEVARNOST

Nevarnost električnega udara zaradi delov pod napetostjo!

Smrt zaradi električnega udara

- Izključite aparate iz električnega omrežja vsaj 60 sekund pred začetkom popravil.

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti. √ Notranji elementi aparata so odstranjeni.

Popravilo

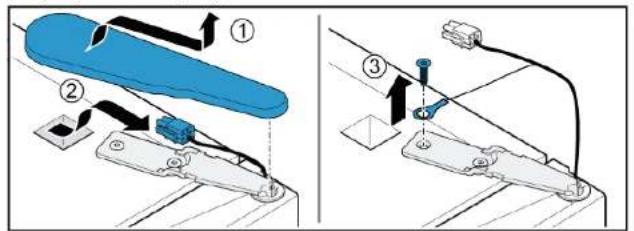

4.4.1 Odstranjevanje zgornjega tečaja vrat

1. Pod podnožje potisnite podporni del.

1. Odstranite pokrovček zgornjega tečaja (1).
2. Odklopite električno povezavo (2).
3. Odvijte vijak za ozemljitev (3).

4.4.2 Namestitev zgornjega tečaja vrat

- Namestite v obratnem vrstnem redu.

Popravilo

Postopek odstranjevanja vrat aparata naj izvaja samo pooblaščeno strokovno osebje. - Za premikanje aparata sta potrebni dve osebi. - Uporabite samo ustrezno orodje in opremo.

Ostri robovi!

Ureznine

▶ Uporabljajte zaščitne rokavice.

Zdrs nagnjenih aparatov!

Nevarnost padajočih delov zaradi zrahljanih vijakov!

Poškodbe zaradi padajočih delov.

Komponento zaščitite pred padcem.

Nevarnost padajočih delov zaradi zrahljanih vijakov!

Škoda na drugih delih aparata ali pri uporabniku doma, npr. na tleh.

Komponento zaščitite pred padcem.

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti. √ Notranji elementi aparata so odstranjeni. Zgornji tečaj vrat je odstranjen. Zgornja vrata so odstranjena.

4.5.1 Odstranjevanje srednjega tečaja vrat

1. Odvijte vijaka (1).
2. Odstranite srednji tečaj (2).

4.5.2 Namestitev srednjega tečaja vrat

▶ Namestite v obratnem vrstnem redu.

Popravilo

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti. √ Notranji elementi aparata so odstranjeni. Zgornji tečaj je odstranjen. Srednji tečaj je odstranjen.

4.6.1 Odstranjevanje spodnjega tečaja vrat

1. Odvijte vijaka (1).
2. Odstranite spodnji tečaj (2).

Spodnji tečaj vrat je odstranjen.

4.6.2 Namestitev spodnjega tečaja vrat

▶ Namestite v obratnem vrstnem redu.

Popravilo

4.7 Zamenjava police

Zahteva:

Vrata so odprta.

4.7.1 Odstranjevanje police

1. Dvignite polico zadaj (1).
2. Izpustite polico (2).

Nosilec za steklenice je odstranjen.

4.8.2 Namestitev nosilca za steklenice

- Namestite v obratnem vrstnem redu.

Popravilo

4.9 Zamenjava vratnega predala

Zahteva:

Vrata so odprta.

4.9.1 Odstranjevanje vratnega predala

- Dvignite vratni predal navzgor.

4.9.2 Namestitev vratnega predala

- Namestite v obratnem vrstnem redu.

Popravilo

4.10 Zamenjava posode za shranjevanje

Zahteva:

Vrata so odprta.

Posoda za shranjevanje je odstranjena.

4.10.2 Namestitev posode za shranjevanje

- Namestite v obratnem vrstnem redu.

Popravilo

4.11 Zamenjava predala za sadje in zelenjavo

Zahteva:

Vrata so odprta.

4.11.1 Odstranjevanje predala za sadje in zelenjavo

1. Predal za sadje in zelenjavo izvlecite, kolikor je mogoče.
2. Dvignite predal za sadje in zelenjavo spredaj (1).
3. Predal odstranite (2).

Predal za sadje in zelenjavo je odstranjen.

4.11.2 Namestitev predala za sadje in zelenjavo

- Namestite v obratnem vrstnem redu.

Popravilo

4.12 Zamenjava police nad predalom za sadje in zelenjavo

Zahteva:

Vrata so odprta. √ Predal za sadje in zelenjavo je odstranjen.→617

4.12.1 Odstranjevanje police nad predalom za sadje in zelenjavo

1. Potisnite tesnilni okvir navzgor in navzven.

Stranski zatiči se sprostijo.

1. Privzdignite tesnilni okvir in ga potisnite nazaj.

Zadnji zatiči se sprostijo.

1. Odstranite tesnilni okvir.
2. Polico nad predalom za sadje in zelenjavo privzdignite in jo zanihajte na stran.

4.12.2 Namestitev police nad predalom za sadje in zelenjavo

Namestite v obratnem vrstnem redu.

Popravilo

4.13.1 Odstranjevanje predala za zamrznjena živila

1. Predal za zamrznjena živila izvlecite do konca (1).
2. Odstranite predal za živila (2).

4.13.2 Namestitev predala za zamrznjena živila

Namestite v obratnem vrstnem redu.

Popravilo

4.14 Zamenjava zgornje luči LED

Posebna orodja:

Posebno orodje [00342180]

Vaš aparat je opremljen z osvetlitvijo LED, ki ne potrebuje vzdrževanja. To vrsto osvetlitve lahko popravi samo servisna služba ali pooblaščeno strokovno osebje!

NEVARNOST

Nevarnost električnega udara zaradi delov pod napetostjo!

Življenjska nevarnost zaradi električnega udara v primeru nepravilnega popravila

- Električne dele mora popraviti kvalificiran električar. - Po popravilu je treba izvesti preizkus varnosti v skladu z VDE 0701 ali predpisi, ki veljajo za posamezno državo.

NEVARNOST

Nevarnost električnega udara zaradi delov pod napetostjo!

Smrt zaradi električnega udara

- Izključite aparate iz električnega omrežja vsaj 60 sekund pred začetkom popravil.

PREVIDNO

Ostri robovi!

Ureznine

- Uporabljajte zaščitne rokavice.

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti. Vrata so odprta.

4.14.1 Odstranjevanje zgornje luči LED

1. Orodje za demontažo potisnite med zgornjo luč LED in tesnilo hladilne komore tako, da sprostite zatiče luči (1).
2. Odstranite zgomjo luč LED (2).

1. Odklopite električni priključek zgornje luči LED. Zgornja luč LED je odstranjena.

4.14.2 Namestitev zgornje luči LED

▶ Namestite v obratnem vrstnem redu.

Popravilo

4.15 Zamenjava stranske luči LED

Posebna orodja:

Posebno orodje [00342180]

Vaš aparat je opremljen z osvetlitvijo LED, ki ne potrebuje vzdrževanja. To vrsto osvetlitve lahko popravi samo servisna služba ali pooblaščeno strokovno osebje!

NEVARNOST

Nevarnost električnega udara zaradi delov pod napetostjo!

Življenjska nevarnost zaradi električnega udara v primeru nepravilnega popravila

- Električne dele mora popraviti kvalificiran električar. - Po popravilu je treba izvesti preizkus varnosti v skladu z VDE 0701 ali predpisi, ki veljajo za posamezno državo.

NEVARNOST

Nevarnost električnega udara zaradi delov pod napetostjo!

Smrt zaradi električnega udara

- Izključite aparate iz električnega omrežja vsaj 60 sekund pred začetkom popravil.

PREVIDNO

Ostri robovi!

Ureznine

- Uporabljajte zaščitne rokavice.

POZORI

Tveganje poškodb elektrostatično občutljivih komponent (ESD)!! Poškodbe komponent

• Preden se dotaknete komponent ESD, uporabite sistem elektrostatične zaščite (zapestnico z ozemljitvenim priključkom). ▶ Ne dotikajte se povezav in poti vodnikov modulov. Komponente ESD transportirajte le v materialih, ki prevajajo tok, ali v originalni embalaži.
• Poskrbite, da komponente ESD ne bodo prišle v stik z materialom, ki se elektrostatično naelektri (npr. plastika).

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti. Vrata so odprta. √ Notranji elementi hladilne komore so odstranjeni.

4.15.1 Odstranjevanje stranske luči LED

1. Potisnite orodje za demontažo med pokrovček luči in ohišje, da sprostite kavelj (1).
2. Odstranite pokrovček luči (2).
3. Na isti način sprostite ostale pritrditvene kavlje.

Pokrovček luči je odstranjen.

Popravilo

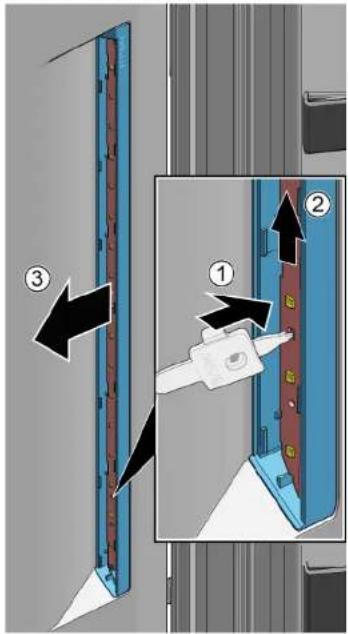

1. Pritisnite pritrditveni kavelj, da ga sprostite (1).
2. Modul LED premaknite navzgor za pribl. 1 cm, da ga odstranite in odklopite iz električne vtičnice (2).
3. Odstranite modul LED (3).

Stranska luč LED je odstranjena.

4.15.2 Namestitev stranske luči LED

Ker se zatiči pokrovčka luči med postopkom odstranjevanja zlahka zlomijo, vključuje komplet stranske luči LED tako modul LED kot tudi pokrovček luči.

1. Potisnite orodje za demontažo med pokrovček luči in ohišje, da sprostite kavelj (1).
2. Odstranite pokrovček luči (2).
3. Na isti način sprostite ostale pritrditvene kavlje.

1. Pritisnite pritrditveni kavelj, da ga sprostite (1).
2. Potisnite modul LED navzgor, ven iz ohišja.
3. Ohišje modula LED, ki se varnostno uporabi za transport nadomestnega dela (3).

1. Vstavite modul LED in pokrovček luči v obratnem vrstnem redu kot pri demontaži.

Popravilo

4.16 Zamenjava luči LED v zamrzovalniku

Posebna orodja:

Posebno orodje [00342180]

Vaš aparat je opremljen z osvetlitvijo LED, ki ne potrebuje vzdrževanja. To vrsto osvetlitve lahko popravi samo servisna služba ali pooblaščeno strokovno osebje!

NEVARNOST

Nevarnost električnega udara zaradi delov pod napetostjo!

Življenjska nevarnost zaradi električnega udara v primeru nepravilnega popravila

- Električne dele mora popraviti kvalificiran električar. - Po popravilu je treba izvesti preizkus varnosti v skladu z VDE 0701 ali predpisi, ki veljajo za posamezno državo.

NEVARNOST

Nevarnost električnega udara zaradi delov pod napetostjo!

Smrt zaradi električnega udara

- Izključite aparate iz električnega omrežja vsaj 60 sekund pred začetkom popravil.

PREVIDNO

Ostri robovi!

Ureznine

- Uporabljajte zaščitne rokavice.

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti. Vrata so odprta.

4.16.1 Odstranjevanje luči LED v zamrzovalniku

1. Potisnite orodje za demontažo med luč in ohišje na strani luči tako, da nastane reža (1).
2. Potisnite orodje za demontažo na drugi strani pritrditvenega zatiča luči in ga potisnite naprej (2).
3. Odstranite luč LED v zamrzovalniku (3).

Luč LED v zamrzovalniku je odklopljena. Luč LED v zamrzovalniku je odstranjena.

4.16.2 Namestitev luči LED v zamrzovalniku

▶ Namestite v obratnem vrstnem redu.
