Termék típusa	Kombinált hűtő-fagyasztó
Márka	Siemens
Modell	KG39NAIAU
Méretek (M x Sz x Mé)	180 x 60 x 65 cm
Teljes nettó űrtartalom	350 L
Nettó tömeg	80 kg
Elektromos táplálás	220-240 V, 50 Hz
Energiaosztály	A+++
Éves energiafogyasztás	180 kWh
Hűtési funkciók	NoFrost, MultiAirFlow, SuperCool
Fagyasztási funkció	SuperFreeze
Kijelző és vezérlés	Érintőképernyős digitális kijelző
Ajtóriasztó	Igen, hangos és vizuális
Gyermekzár	Igen
Karbantartás és tisztítás	Automatikus leolvasztás, belső tisztítás puha ruhával
Alkatrészek és javíthatóság	Alkatrészek 10 évig elérhetőek

Gyakran ismételt kérdések - KG39NAIAU SIEMENS

Hogyan állítsam be a hűtő hőmérsékletét?

Használja az érintőképernyőt a hőmérséklet menü eléréséhez. Nyomja meg a hűtő szimbólumot, és állítsa be a nyilakkal. Az ajánlott hőmérséklet 4°C.

Mit tegyek, ha az ajtóriasztó bekapcsol?

A riasztó akkor szólal meg, ha az ajtó túl sokáig nyitva marad. Zárja be rendesen. Ha a riasztó továbbra is szól, ellenőrizze, hogy semmi sem akadályozza a bezárást.

Hogyan aktiváljam a SuperFreeze funkciót?

Nyomja meg a SuperFreeze gombot a képernyőn. A készülék gyorsan lefagyasztja az ételeket. Automatikusan kikapcsol 48 óra után.

Miért van páralecsapódás belül?

Ez nedves időben vagy gyakori ajtónyitás esetén történhet. Ellenőrizze, hogy a tömítések tiszták és a szellőzés szabad.

Hogyan tisztítsam a hűtőteret?

Húzza ki a készüléket. Vegye ki az ételeket és a polcokat. Tisztítsa puha ruhával és szappanos vízzel. Öblítse le és szárítsa meg. Ne használjon súrolószereket.

A vízszűrő jelzőfény villog, mit tegyek?

Ha a készülék vízadagolóval rendelkezik, cserélje ki a szűrőt 6 havonta. A cseréhez olvassa el a használati útmutatót.

Hogyan cseréljem ki a belső izzót?

Húzza ki a készüléket. Vegye le az izzóburkolatot elforgatással. Cserélje ki azonos típusú izzóra (gyakran E14, max 40W). Helyezze vissza a burkolatot.

Mit jelent az 'E01' hibakód?

Az E01 kód hőmérséklet-érzékelő hibáját jelzi. Vegye fel a kapcsolatot a Siemens ügyfélszolgálatával a javítás érdekében.

Felszerelhetem a hűtőt fűtetlen garázsban?

Igen, de a környezeti hőmérséklet nem csökkenhet 5°C alá a megfelelő működés és a fagyás elkerülése érdekében.

Hogyan takaríthatok meg energiát ezzel a készülékkel?

Helyezze a készüléket hőforrásoktól távol, hagyja kihűlni az ételeket tárolás előtt, ne nyissa feleslegesen az ajtót, és ellenőrizze, hogy a tömítések épek.

HASZNÁLATI ÚTMUTATÓ KG39NAIAU SIEMENS

Javítási útmutató - Hűtő-/fagyasztó-kombináció

i A dokumentummal kapcsolatos információk.... 330

1.1 Fontos tudnivalók 330

1.1.1 Cél 330

1.2 Szimbólummagyarázat 330

1.2.1 Veszélyességi szintek 330

1.2.2 Veszélyt jelző szimbólumok 330

1.2.3 A figyelmeztetések felépítése 331

1.2.4 Általános szimbólumok 331

Biztonság 332

2.1 Általános biztonsági utasítások.... 332

2.1.1 Összes háztartási készülék 332

Szerszámok és segédanyagok.... 333

Javítás 334

4.1 A gumitömítés cseréje 334

4.1.1 A gumitömítés eltávolítása.... 334

4.1.2 A gumitömítés beszerelése.... 334

4.2 A fogantyú cseréje.... 337

4.2.1 A fogantyú eltávolítása 337

4.2.2 A fogantyú felszerelése 337

4.3 A felső ajtózsanér cseréje 338

4.3.1 A felső ajtózsanér eltávolítása.... 338

4.3.2 A felső ajtózsanér felhelyezése.... 339

4.4 A felső ajtózsanér cseréje (kijelzős ajtó).... 340

4.4.1 A felső ajtózsanér eltávolítása.... 341

4.4.2 A felső ajtózsanér felhelyezése.... 342

4.5 A középső ajtózsanér cseréje.... 343

4.5.1 A középső ajtózsanér eltávolítása 343

4.5.2 A középső ajtózsanér felhelyezése 344

4.6 Az alsó ajtózsanér cseréje 345

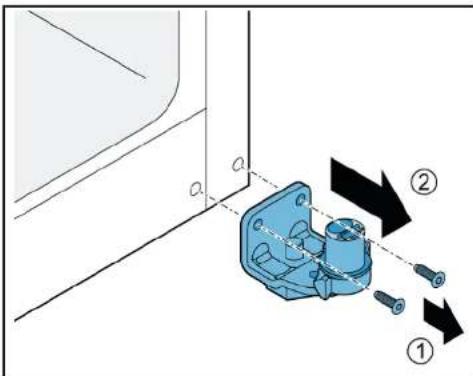

4.6.1 Az alsó ajtózsanér eltávolítása.... 345

4.6.2 Az alsó ajtózsanér felhelyezése 345

4.7 A polc cseréje 346

4.7.1 A polc eltávolítása.... 346

4.7.2 A polc beszerelése.... 346

4.8 A palacktartó cseréje....347

4.8.1 A palacktartó eltávolítása 347

4.8.2 A palacktartó telepítése 347

4.9 Az ajtópolc cseréje....348

4.9.1 Az ajtópolc eltávolítása 348

4.9.2 Az ajtópolc felhelyezése 348

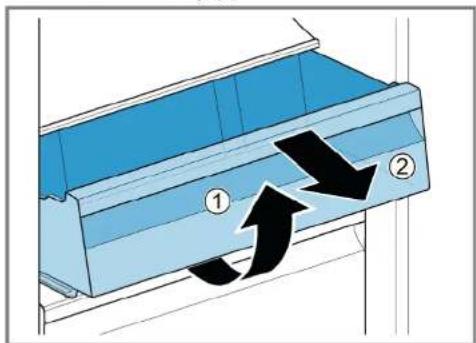

4.10 Tárolótartály cseréje....349

4.10.1 Tárolótartály eltávolítása 349

4.10.2 A tárolótartály behelyezése 349

4.11 A gyümölcs- és zöldségtároló cseréje 350

4.11.1 A gyümölcs- és zöldségtároló eltávolítása.... 350

4.11.2 A gyümölcs- és zöldségtároló behelyezése 350

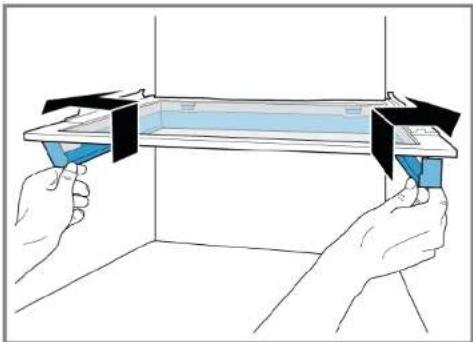

4.12 A gyümölcs- és zöldséglároló feletti polc cseréje 351

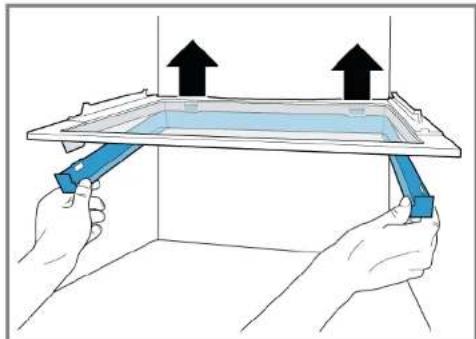

4.12.1 A gyümölcs- és zöldségtároló feletti polc eltávolítása.... 351

4.12.2 A gyümölcs- és zöldségtároló feletti polc behelyezése 352

4.13 Fagyasztódoboz cseréje.... 353

4.13.1 Fagyasztódoboz eltávolítása 353

4.13.2 A fagyasztódoboz behelyezése 353

4.14 A felső LED-es lámpa cseréje 354

4.14.1 A felső LED-es lámpa eltávolítása 354

4.14.2 A felső LED-es lámpa beszerelése 354

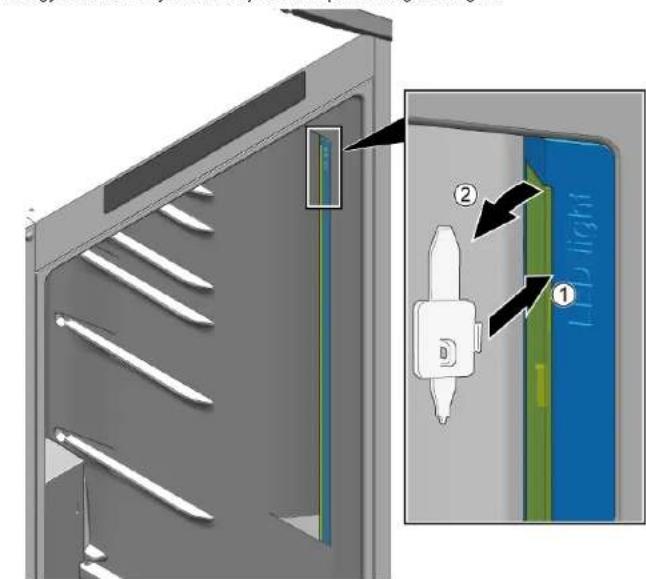

4.15 Az oldalsó LED-es lámpa cseréje.... 355

4.15.1 Az oldalsó LED-es lámpa eltávolítása 355

4.15.2 Az oldalsó LED-es lámpa beszerelése.... 356

4.16 A fagyasztó LED-es lámpájának cseréje.... 358

4.16.1 A fagyasztó LED-es lámpájának eltávolítása.... 358

4.16.2 A fagyasztó LED-es lámpájának beszerelése.... 358

i A dokumentummal kapcsolatos információk

1.1 Fontos tudnivalók

1.1.1 Cél

Ezek a javítási tanácsok támogatják a fogyasztót a készülékek otthoni megjavításában a környezettudatos tervezésről szóló rendeletnek (2021 márciusától alkalmazandó) megfelelően.

Információkat tartalmaznak bizonyos pótalkatrészek cseréjével kapcsolatban, ideértve a figyelmeztetéseket és a kockázatokat is.

Ha kérdése van, vegye fel a kapcsolatot a vevőszolgálattal. A károkért kizárólag akkor vállalunk felelősséget, ha a javítási tanácsokat pontosan betartották.

1.2 Szimbólummagyarázat

1.2.1 Veszélyességi szintek

A veszélyességi szintek egy szimbólumból és egy figyelmeztető mondatból állnak. A figyelmeztető mondat utal a veszély súlyosságára.

Veszélyességi szint Jelentés
⚠ VESZÉLY	A figyelmeztető üzenet figyelmen kívül hagyása halált vagy súlyos sérüléseket okoz.
⚠ FIGYELMEZTETÉS	A figyelmeztető üzenet figyelmen kívül hagyása halált vagy súlyos sérüléseket okozhat.
⚠ VIGYÁZAT	A figyelmeztető üzenet figyelmen kívül hagyása kisebb sérüléseket okozhat.
FIGYELEM!	A figyelmeztető üzenet figyelmen kívül hagyása anyagi károkat okozhat.

Táblázat 1: Veszélyességi szintek

1.2.2 Veszélyt jelző szimbólumok

A veszélyt jelző szimbólumok a veszélyt ábrázoló szimbolikus ábrázolások.

A jelen dokumentumban az alábbi veszélyt jelző szimbólumok használatosak:

Veszélyt jelző szimbólum Jelentés
	Általános figyelmeztető üzenet
	Elektromos feszültség veszélye
	Robbanásveszély
	Vágásveszély
	Zúzódásveszély

A dokumentummal kapcsolatos információk

Veszélyt jelző szimbólum Jelentés
		Forró felületek miatt fennálló veszély
		Erős mágneses mező miatt fennálló veszély
		Nem ionizáló sugárzás veszélye

Táblázat 2: Veszélyt jelző szimbólumok

1.2.3 A figyelmeztetések felépítése

A jelen dokumentumban lévő figyelmeztetések szabványosított megjelenésűek és felépítésűek.

A veszély típusa és forrásal

A veszély / figyelmeztetés figyelm kezményei.

▶ A veszély megelőzésére sz

Az alábbi példa egy olyan figyelmeztetést mutat be, amely az áram alatt lévő alkatrészek okozta áramütésre figyelmeztet. Megemlíti a veszély elkerülésére szolgáló intézkedést.

Veszély

Áramütés veszélye áram alatt lé Halálos áramütésA javítás megkezdése előtt a készülékeket az elektrom

1.2.4 Általános szimbólumok

A jelen dokumentumban az alábbi általános szimbólumok használatosak:

Ált. szimbólum Jelentés
	Különleges tanács (szöveg és/vagy grafika)

Ált. szimbólum Jelentés
	Egyszerű tanács (csak szöveg)
	Videós oktatóanyagra mutató hivatkozás
	A szükséges eszközök
	A szükséges feltételek
	Feltétel (ha..., akkor...)
	Eredmény
[Indítás] Billentyű vagy gomb
[00123456] Anyagszám azonosítója
Állapot Megjelenített szöveg / ablak (a készülék kijelzőjén)

Táblázat 3: Általános szimbólumok

Biztonság

2.1 Általános biztonsági utasítások

2.1.1 Összes háztartási készülék

Áramütés veszélye áram alatt lévő alkatrészek miatt!

■ Az elektromos alkatrészek hibás javítása áramütéshez vezethet! - A javítás megkezdése előtt legalább 60 másodperccel válassza le a készüléket az elektromos hálózatról. A javítás után végeztessen a VDE 0701-nek vagy az országspecifikus szabályozásoknak megfelelő vizsgálatot.

Éles peremek miatt fennálló sérülésveszély!

■ Viseljen védőkesztyűt.

Zúzódásveszély a javítás, karbantartás, hibaelhárítás és szervizelés során a nehéz és mozgó alkatrészek miatt

■ Viseljen védőcipőt. - Biztosítsa leesés ellen a nehéz alkatrészeket. ■ Ne dugja be a testrészeit a mozgó alkatrészek közé.

Sérülhet a készülék biztonsága / működése!

■ Kizárólag eredeti pótalkatrészeket használjon.

Elektrosztatikailag érzékeny alkatrészek (ESD-k) károsodásának veszélye!

■ Ne érintse meg a modulokat, ideértve a csatlakozásokat és a vezetőket.

Szerszámok és segédanyagok

Kijelölés Részletek	Képek
TX20 Torx bithegy[00340865]	6,3 mm (1/4")
Különleges szer-szám[00342180]

Javítás

4.1 A gumitömítés cseréje

Követelmény:

Az ajtó nyitva van

4.1.1 A gumitömítés eltávolítása

1. Vegye ki a gumitömítést a barázdából a jobb és a bal sarokban.

1. Húzza ki a gumitömítést a barázdából.

Eltávolította a gumitömítést.

4.1.2 A gumitömítés beszerelése

Az új gumitömítés vastagsága enyhén eltérhet a régi gumitömítés vastagságától. Ez nem befolyásolja az ajtócsukás módját és hosszú távú működését.Ha a készülékében beállltható zsanérok vagy zsanérrögzítések vannak, utólag optimalizálhatja a becsukás módját.A gumitömítésben lévő apró, oldalsó lyukak funkcionálisak (a szellőzéshez szükségesek). Ezek nem gyártási hibák.

Javítás

1. Ellenőrizze a barázdát sérülések szempontjából.

1. Ha a gumitömítés barázdája sérült:

- Vegye fel a kapcsolatot az ügyfélszolgálattal.

3.

A gumitömítés enyhe deformálódása normális, és nem befolyásolja a működését. Javasolt a gumitömítés kiegyenesítése a készülékbe történő behelyezés előtt.

Hajszárítóval vagy forró vízzel melegítse fel a gumitömítést, és kézzel formázza újra.

1. Nyomja a gumitömítés felső és alsó sarkait a barázdába.

1. Nyomja a teljes gumitömítést apránként a barázdába.

Beszerelte a gumitömítést.

Javítás

4.2 A fogantyú cseréje

Különleges eszközök

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

Laposfejű csavarhúzó, 10 mm x 1,6 mm x 200 mm

Követelmény:

A készüléket le kell választani az áramellátásról. Az ajtó nyitva van.

4.2.1 A fogantyú eltávolítása

1. Távolítsa el a két csavarfedelet (1).
2. Csavarja ki a két csavart (2).
3. Távolítsa el a fogantyút (3).

Eltávolította a fogantyút.

A második ajtó fogantyújának eltávolítása ugyanígy történik.

4.2.2 A fogantyú felszerelése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.3 A felső ajtózsanér cseréje

Különleges eszközök

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

Követelmény:

A készüléket leválasztotta az áramellátásról. √ Eltávolította a készülék belső szerelvényeit.

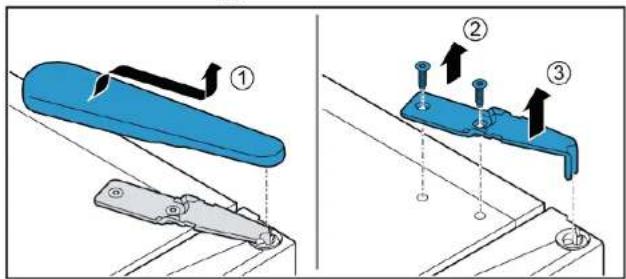

4.3.1 A felső ajtózsanér eltávolítása

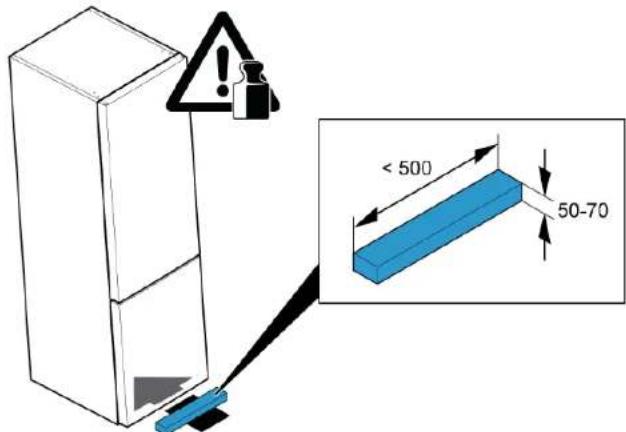

1. Csúsztassa a támasztékot az alaplap alá.

1. Távolítsa el a felső zsanér burkolatát (1).
2. Csavarja ki mindkét csavart (2).
3. Távolítsa el a felső zsanért (3).

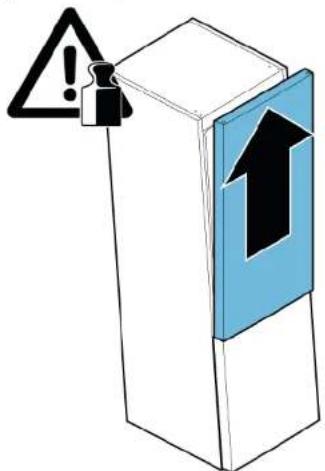

1. Vegye le a felső ajtót.

Eltávolította a felső zsanért.

4.3.2 A felső ajtózsanér felhelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.4 A felső ajtózsanér cseréje (kijelzős ajtó)

Különleges eszközök

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

FIGYELMEZTETÉS

Nehéz, nagy készülékek!

Hát- és izomsérülések

A készülék ajtajának eltávolltását kizárólag szakemberrel végeztesse. ▶ A készülék elmozdításához két emberre van szükség. Kizárólag megfelelő eszközöket és berendezéseket használjon.

VIGYÁZAT

Éles szélek!

Vágási sérülések

- Viseljen védőkesztyűt.

FIGYELMEZTETÉS

Megdöntött készülékek elcsúszása!

Csonttörés / zúzódási sérülések

- Biztosítsa a készülékeket elcsúszás ellen.

VIGYÁZAT

Leeső alkatrészek veszélye a kioldott csavarok miatt!

Leeső alkatrészek miatti sérülés

- Biztosítsa az alkatrészt leesés ellen.

FIGYELEM!

Leeső alkatrészek veszélye a kioldott csavarok miatt!

A készülék többi részeinek vagy az ügyfél lakásának (pl. padló) károsodása.

dása.

- Biztosítsa az alkatrészt leesés ellen.

VESZÉLY

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Életveszély a nem megfelelő javítás okozta áramütés miatt

• Az elektromos alkatrészek javítását kizárólag képzett elektroműszerész végezheti. A javítás után végeztessen a VDE 0701-nek vagy az országspecifikus szabályozásoknak megfelelő vizsgálatot.

VESZÉLY

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Halálos áramütés

A javítás megkezdése előtt legalább 60 másodperccel válassza le a készülékeket az elektromos hálózatról.

Követelmény:

A készüléket leválasztotta az áramellátásról. √ Eltávolította a készülék belső szerelvényeit.

Javítás

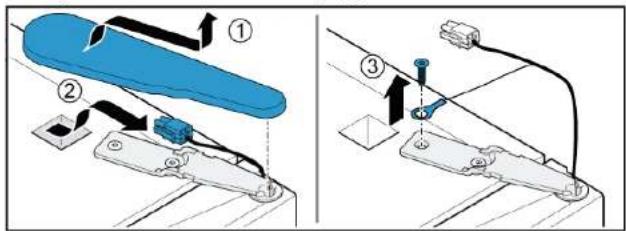

4.4.1 A felső ajtózsanér eltávolítása

1. Csúsztassa a támasztékot az alaplap alá.

1. Távolítsa el a felső zsanér burkolatát (1).
2. Válassza le az elektromos csatlakozást (2).
3. Csavarja ki a földelő csatlakozás csavarját (3).

1. Csavarja ki a csavart (1).
2. Távolítsa el a felső zsanért (2).

1. Vegye le a felső ajtót.

Eltávolította a felső zsanért.

4.4.2 A felső ajtózsanér felhelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.5 A középső ajtózsanér cseréje

Különleges eszközök

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

Követelmény:

A készüléket leválasztotta az áramellátásról. √ Eltávolította a készülék belső szerelvényeit. √ Eltávolította az ajtó felső zsanérját.

√ Eltávolította a felső ajtót.

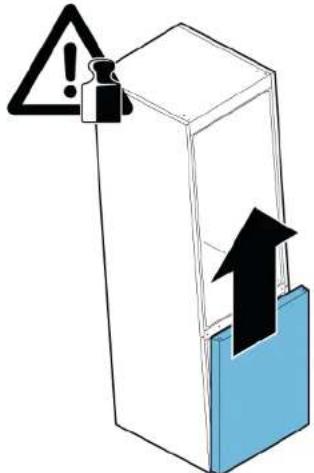

4.5.1 A középső ajtózsanér eltávolítása

1. Csavarja ki mindkét csavart (1).
2. Távolítsa el a középső zsanért (2).

1. Vegye le az alsó ajtót.

Eltávolította a középső zsanért.

4.5.2 A középső ajtózsanér felhelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.6 Az alsó ajtózsanér cseréje

Különleges eszközök

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

FIGYELMEZTETÉS

Nehéz, nagy készülékek!

Hát- és izomsérülések

A készülék ajtajának eltávolítását kizárólag szakemberrel végez- tesse. A készülék elmozdításához két emberre van szükség. Kizárólag megfelelő eszközöket és berendezéseket használjon.

VIGYÁZAT

Éles szélek!

Vágási sérülések

- Viseljen védőkesztyűt.

FIGYELMEZTETÉS

Megdöntött készülékek elcsúszása!

Csonttörés / zúzódási sérülések

- Biztosítsa a készülékeket elcsúszás ellen.

VIGYÁZAT

Leeső alkatrészek veszélye a kioldott csavarok miatt!

Leeső alkatrészek miatti sérülés

- Biztosítsa az alkatrészt leesés ellen.

FIGYELEM!

Leeső alkatrészek veszélye a kioldott csavarok miatt!

A készülék többi részeinek vagy az ügyfél lakásának (pl. padló) károso-

dása.

- Biztosítsa az alkatrészt leesés ellen.

Követelmény:

A készüléket leválasztotta az áramellátásról. Eltávolította a készülék belső szerelvényeit. Eltávolította a felső zsanért.

Eltávolította a középső zsanért.

4.6.1 Az alsó ajtózsanér eltávolítása

1. Csavarja ki mindkét csavart (1).
2. Távolítsa el az alsó zsanért (2).

→ Eltávolította az alsó ajtózsanért.

4.6.2 Az alsó ajtózsanér felhelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.7 A polc cseréje

Követelmény:

Az ajtó nyitva van

4.7.1 A polc eltávolítása

1. Emelje meg a polc hátsó részét (1).
2. A polc kilazul (2).

Eltávolította a polcot.

4.7.2 A polc beszerelése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.8 A palacktartó cseréje

Követelmény:

Az ajtó nyitva van

4.8.1 A palacktartó eltávolítása

Húzza ki a palacktartót.

Eltávolította a palacktartót.

4.8.2 A palacktartó telepítése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.9 Az ajtópolc cseréje

Követelmény:

Az ajtó nyitva van

4.9.1 Az ajtópolc eltávolítása

Emelje fel az ajtópolcot.

Eltávolította az ajtópolcot.

4.9.2 Az ajtópolc felhelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.10 Tárolótartály cseréje

Követelmény:

Az ajtó nyitva van

4.10.1 Tárolótartály eltávolítása

1. Húzza ki a tárolótartályt, amennyire csak tudja.
2. Maga felé húzva emelje ki a tárolótartályt (1).
3. Távolítsa el a tárolótartályt (2).

Eltávolította a tárolótartályt.

4.10.2 A tárolótartály behelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.11 A gyümölcs- és zöldségtároló cseréje

Követelmény:

Az ajtó nyitva van

4.11.1 A gyümölcs- és zöldségtároló eltávolítása

1. Húzza ki a zöldség- és gyümölcstárolót, amennyire csak tudja.
2. Maga felé húzva emelje ki a zöldség- és gyümölcstárolót (1).
3. Távolítsa el a tárolótartályt (2).

→ Eltávolította a gyümölcs- és zöldségtárolót.

4.11.2 A gyümölcs- és zöldségtároló behelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.12 A gyümölcs- és zöldségtároló feletti polc cseréje

Követelmény:

Az ajtó nyitva van √ Eltávolította a gyümölcs- és zöldségtárolót.→350

4.12.1 A gyümölcs- és zöldségtároló feletti polc eltávolítása

1. Tolja felfelé és kifelé a tömítőkeretet.

→ Az oldalsó horgok kioldanak.

1. Emelje meg a tömítőkeretet, és tolja hátrafelé.

A hátsó horgok kioldanak.

1. Távolítsa el a tömítőkeretet.
2. Emelje meg a gyümölcs- és zöldségtároló feletti polcot, és fordítsa oldalra.

- Eltávolította a gyümölcs- és zöldségtároló feletti polcot.

Javítás

4.12.2 A gyümölcs- és zöldségtároló feletti polc behelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.13 Fagyasztódoboz cseréje

Követelmény:

Az ajtó nyitva van

4.13.1 Fagyasztódoboz eltávolítása

1. Húzza ki teljesen a fagyasztódobozt (1).
2. Távolítsa el a fagyasztódobozt (2).

Eltávolította a fagyasztódobozt.

4.13.2 A fagyasztódoboz behelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.14 A felső LED-es lámpa cseréje

Különleges eszközök

Különleges szerszám [00342180]

A készüléke karbantartásmentes LED-világítással rendelkezik.

A világítást kizárólag az ügyfélszolgálat vagy szakképzett szerelő javíthatja meg!

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Életveszély a nem megfelelő javítás okozta áramütés miatt

• Az elektromos alkatrészek javítását kizárólag képzett elektroműszerész végezheti. A javítás után végeztessen a VDE 0701-nek vagy az országspecifikus szabályozásoknak megfelelő vizsgálatot.

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Halálos áramütés

A javítás megkezdése előtt legalább 60 másodperccel válassza le a készülékeket az elektromos hálózatról.

Éles szélek!

Vágási sérülések

- Viseljen védőkesztyűt.

Követelmény:

A készüléket leválasztotta az áramellátásról. √ Az ajtó nyitva van

4.14.1 A felső LED-es lámpa eltávolítása

1. Csúsztassa be a szerelőeszközt a felső LED-es lámpa és a hűtőszekrény belső felülete közé a lámpát tartó horgok kioldásához (1).
2. Távolítsa el a felső LED-es lámpát (2).

1. Válassza le a felső LED-es lámpa elektromos csatlakozását. Eltávolította a felső LED-es lámpát.

4.14.2 A felső LED-es lámpa beszerelése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.15 Az oldalsó LED-es lámpa cseréje

Különleges eszközök

Különleges szerszám [00342180]

A készüléke karbantartásmentes LED-világítással rendelkezik

A világítást kizárólag az ügyfélszolgálat vagy szakképzett szerelő javíthatja meg!

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Életveszély a nem megfelelő javítás okozta áramütés miatt

• Az elektromos alkatrészek javítását kizárólag képzett elektroműszerész végezheti. A javítás után végeztessen a VDE 0701-nek vagy az országspecifikus szabályozásoknak megfelelő vizsgálatot.

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Halálos áramütés

A javítás megkezdése előtt legalább 60 másodperccel válassza le a készülékeket az elektromos hálózatról.

Éles szélek!

Vágási sérülések

- Viseljen védőkesztyűt.

Elektrosztatikailag érzékeny alkatrészek (ESD-k) károsodásának veszélye

Alkatrészek károsodása

• Az ESD-k megérintése előtt használjon elektrosztatikus védelmi rendszert (földeléssel ellátott karpántot). ▶ Ne érintse meg a modulok csatlakozásait és vezetőit.
• Az ESD-ket kizárólag vezetőképes anyagokban vagy az eredeti csomagolásban szállítsa.
• Tartsa távol az ESD-ket az elektrosztatikusan feltöltődő anyagoktól (pl. műanyag).

Követelmény:

A készüléket leválasztotta az áramellátásról. Az ajtó nyitva van √ Eltávolította a hűtőszekrény belső szerelvényeit.

4.15.1 Az oldalsó LED-es lámpa eltávolítása

1. Csúsztassa be a szerelőeszközt a lámpabúra és a lámpatest közé a hurok kioldásához (1).
2. Vegye ki a lámpabúrát (2).
3. Ugyanezzel az eljárással oldja ki a lámpabúra rögzítőhorgait.

Eltávolította a lámpabúrát.

Javítás

1. A kioldáshoz nyomja le a rögzítőhorgot (1).
2. Emelje meg a LED modult kb. 1 cm-t, így kiemelheti a foglalatból (2).
3. Távolítsa el a LED-es modult (3).

Eltávolította az oldalsó LED-es lámpát.

4.15.2 Az oldalsó LED-es lámpa beszerelése

A lámpaburkolat horgai könnyen eltörhetnek az eltávolítás során, ezért az oldalsó LED-es lámpa pótkészlete a LED-es modult és a lámpaburkolatot is tartalmazza.

1. Csúsztassa be a szerelőeszközt a lámpabúra és a lámpatest közé a hurok kioldásához (1).
2. Vegye ki a lámpabúrát (2).
3. Ugyanezzel az eljárással oldja ki a lámpabúra rögzítőhorgait.

1. A kioldáshoz nyomja le a rögzítőhorgot (1).
2. Csúsztassa ki a LED-modult felfelé a házból.
3. Biztonsági okokból ártalmatlanítsa a pótalkatrészek szállítására használt LED-modul házát (3).

1. Az eltávolításhoz képest fordított sorrendben telepítse a LED-modult és a lámpabúrát.

Javítás

4.16 A fagyasztó LED-es lámpájának cseréje

Különleges eszközök

Különleges szerszám [00342180]

A készüléke karbantartásmentes LED-világítással rendelkezik.

A világítást kizárólag az ügyfélszolgálat vagy szakképzett szerelő javíthatja meg!

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Életveszély a nem megfelelő javítás okozta áramütés miatt

• Az elektromos alkatrészek javítását kizárólag képzett elektroműszerész végezheti. A javítás után végeztessen a VDE 0701-nek vagy az országspecifikus szabályozásoknak megfelelő vizsgálatot.

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Halálos áramütés

A javítás megkezdése előtt legalább 60 másodperccel válassza le a készülékeket az elektromos hálózatról.

Éles szélek!

Vágási sérülések

- Viseljen védőkesztyűt.

Követelmény:

A készüléket leválasztotta az áramellátásról. √ Az ajtó nyitva van

4.16.1 A fagyasztó LED-es lámpájának eltávolítása

1. Csúsztassa be a szerelőeszközt a lámpa és a lámpatest közé a lámpa oldalán, hogy a kettő között rés nyíljon (1).
2. Csúsztassa be a szerelőeszközt a lámpa másik oldalán a rögzítőhorgokhoz, és fordítsa el az eszközt (2).
3. Távolítsa el a fagyasztó LED-es lámpáját (3).

A fagyasztó LED-es lámpáját leválasztotta a készülékről.

Eltávolította a fagyasztó LED-es lámpáját.

4.16.2 A fagyasztó LED-es lámpájának beszerelése

- Az elhelyezést fordított sorrendben végezze.
