KASUTUSJUHEND KG39NAIAU SIEMENS

1.1.1 Eesmärk.... 181

1.2 Sümbolite selgitus 181

1.2.1 Ohutasemed....181

1.2.2 Ohusümbolid 181

1.2.3 Hoiatuste struktuur.... 182

1.2.4 Üldised sümbolid.... 182

Ohutus.... 183

2.1 Üldised ohutusjuhised.... 183

2.1.1 Kõik kodumasinad.... 183

Tööriistad ja abinõud.... 184

Remont....185

4.1 Uksetihendi vahetamine.... 185

4.2 Käepideme vahetamine 188

4.2.1 Käepideme eemaldamine 188

4.2.2 Käepideme paigaldamine 188

4.3 Ülemise uksehinge vahetamine....189

4.3.1 Ülemise uksehinge eemaldamine.... 189

4.3.2 Ülemise uksehinge paigaldamine.... 190

4.4 Ülemise uksehinge vahetamine (uks koos kuvaga).... 191

4.4.1 Ülemise uksehinge eemaldamine.... 191

4.4.2 Ülemise uksehinge paigaldamine.... 192

4.5 Keskmise uksehinge vahetamine.... 193

4.5.1 Keskmise uksehinge eemaldamine 193

4.5.2 Keskmise uksehinge paigaldamine 194

4.6 Alumise uksehinge vahetamine 195

4.6.1 Alumise uksehinge eemaldamine.... 195

4.6.2 Alumise uksehinge paigaldamine 195

4.7 Riiuli vahetamine 196

4.7.1 Riiuli eemaldamine.... 196

4.7.2 Riiuli paigaldamine....196

4.8 Pudelialuse vahetamine 197

4.8.1 Pudelialuse eemaldamine 197

4.8.2 Pudelialuse paigaldamine 197

4.9 Ukseraami vahetamine 198

4.9.1 Ukseraami eemaldamine 198

4.9.2 Ukseraami paigaldamine 198

4.10 Hoiumahuti vahetamine 199

4.10.1 Hoiumahuti eemaldamine 199

4.10.2 Hoiumahuti paigaldamine 199

4.11 Puu- ja köögiviljamahuti vahetamine 200

4.11.1 Puu- ja köögiviljamahuti eemaldamine 200

4.11.2 Puu- ja köögiviljamahuti paigaldamine 200

4.12 Puu- ja köögiviljamahuti kohal oleva riiuli vahetamine 201

4.12.1 Puu- ja köögiviljamahuti kohal oleva riiuli eemaldamine 201

4.12.2 Puu- ja köögiviljamahuti kohal oleva riiuli paigaldamine 202

4.13 Külmutatud toidu mahuti vahetamine 203

4.13.1 Külmutatud toidu mahuti eemaldamine 203

4.13.2 Külmutatud toidu mahuti paigaldamine 203

4.14 Ülemise LED-lambi vahetamine 204

4.14.1 Ülemise LED-lambi eemaldamine.... 204

4.14.2 Ülemise LED-lambi paigaldamine 204

4.15 Külgmise LED-lambi vahetamine 205

4.15.1 Külgmise LED-lambi eemaldamine 205

4.15.2 Külgmise LED-lambi paigaldamine 206

4.16 Külmiku LED-lambi vahetamine 208

4.16.1 Külmiku LED-lambi eemaldamine 208

4.16.2 Külmiku LED-lambi paigaldamine 208

Selle dokumendiga seoses

1.1 Tähtis teave

1.1.1 Eesmärk

Need remondinõuanded toetavad tarbijat seadmete iseseisval remontimisel vastavalt kehtivale ökodisaini määrusele (03/2021).

Need sisaldavad teavet selle kohta, kuidas vahetada teatud varuosi, samuti hoiatusi ning ohtusid.

Küsimuste korral võtke ühendust meie klienditeenindusega. Meie vastutame kahjustuste eest ainult siis, kui remondinõuandeid on õigesti järgitud.

1.2 Sümbolite selgitus

1.2.1 Ohutasemed

Ohutasemed koosnevad sümbolist ja märksõnast. Märksõna viitab ohu raskusastmele.

Hoiatustase Tähendus
	OHT	Hoiatusteadete eiramine põhjustab surma või raskeid kehavigastusi.
	HOIATUS	Hoiatusteadete eiramine võib põhjustada surma või raskeid kehavigastusi.
	ETTEVAATUST!	Hoiatusteadete eiramine võib põhjustada kergeid kehavigastusi.
TÄHELEPANUI		Hoiatusteadete eiramine võib põhjustada varakahju.

Tabel 1: Ohutasemed

1.2.2 Ohusümbolid

Ohusümbolid on sümboolsed kujutised, mis viitavad ohu laadile. Selles dokumendis kasutatakse alljärgnevaid ohusümboleid.

Ohusümbol Tähendus
	Üldine ohuteade
	Elektripingest tingitud oht
	Plahvatusoht
	Lõikeoht
	Muljumisoht

i Selle dokumendiga seoses

Ohusümbol Tähendus
		Kuumadest pindadest tingitud oht
		Tugevast magnetväljast tingitud oht
		Mitteioniseerivast kiirgusest tingitud oht

Tabel 2: Ohusümbolid

1.2.3 Hoiatuste struktuur

Selles dokumendis olevatel hoiatustel on standardiseeritud väljanägemine ja standardiseeritud struktuur.

Ohu tüüp ja allikas!

Ohu/hoiatuse eiramise võimalikud tagajärjed.

Meetmed ja ettevaatusabinõud ohu vältimiseks.

Alljärgnevas näiteks on näidatud hoiatust, millega hoiatatakse liikuvatest osadest tingitud elektrilöögiohu eest. Nimetatud on meedet ohu vältimiseks.

Enne remonditöödega alustamist ühendage seadmed elektrivörgust lahti vähemalt 60 sekundit varem.

1.2.4 Üldised sümbolid

Selles dokumendis kasutatakse alljärgnevaid üldisi sümboleid.

Üld. sümbol Tähendus
	Erinõuande tunnus (tekst ja/või graafik)
	Lihtsa nõuande tunnus (ainult tekst)
	Videojuhendi lingi tunnus

Üld. sümbol Tähendus
	Vajalike tööriistade tunnus
	Vajalike eeltingimuste tunnus
	Seisukorra tunnus (kui..., siis...)
	Tulemuse tunnus
[Start]Klahvi või nupu tunnus
[00123456] Materjalinumbri tunnus
Olek Kuvatava teksti/akna tunnus (seadme ek-raanil)

Tabel 3: Üldised sümbolid

Ohutus

2.1 Üldised ohutusjuhised

2.1.1 Kõik kodumasinad

■ Elektriliste osade remondil tehtud vead võivad põhjustada elektrilööki! ■ Lahutage seade vooluvõrgust vähemalt 60 sekundit enne tööle hakkamist. - Pärast remonti peab olema tehtud ohutuskatse vastavalt standardile VDE 0701 või riiklikele määrustele.

Teravatest servadest tingitud vigastusoht!

■ Kandke kaitsekindaid.

Rasketest ja liikuvatest osadest tingitud muljumisoht remondi-, puhastustööde, tõrkeotsingu ja hoolduse käigus

■ Kandke turvakingi. ■ Kinnitage rasked osad allakukkumise vastu. - Ärge toppige kehaosi liikuvate osade vahele. Oht seadme ohutusele/talitlusele! ■ Kasutage ainult originaalvaruosasid.

Elektrostaatiliselt tundlike osade (ESD) kahjustamise oht!

- Ärge puudutage mooduleid, kaasa arvatud ühendusi ega transportöörlinte.

Tööriistad ja abinõud

Määramine Üksikasjad Kujutised
Tähtotsik TX20[00340865]	6,3 mm (1/4 tolli)
Eritööriist[00342180]

Remont

4.1 Uksetihendi vahetamine

Nõue:

Uks on lahti.

1. Tömmake uksetihend soonest välja.

Uksetihend on eemaldatud.

Uue uksetihendi paksus võib veidi erineda vana tihendi paksusest. See ei mõjuta ukse sulgemist ja pikaajalist tööd.

Kui teie seadmel on reguleeritavad hinged või hingekinnitused, saate sulgemismehhanismi hiljem sobivaks sättida.

Väikesed augud uksetihendis on vajalikud õhutuseks. Need ei ole tootmisvead.

Remont

1. Kontrollige, kas tihendi soon on terve.

1. Kui tihendi soon on kahjustatud, pöörduge klienditeeninduse poole.

3.

Uksetihendi kerge köverdumine on normaalne ega mõjuta selle toimivust. Soovitatav on uksetihend enne seadmesse paigaldamist sirgu tõmmata.

Soojendage uksetihendit fööni või sooja veega ja vormige seda käsitsi.

1. Lükake tihendi otsad soone üla- ja alanurka.

Uksetihend on paigaldatud.

Remont

4.2 Käepideme vahetamine

Eritööriistad:

Tähtotsik TX20 6,3 mm (1/4 tolli) [00340865]

Lapik kruvikeeraja Tera 10 mm × 1,6 mm × 200 mm

Nõue:

Seade on toitest lahutatud. Uks on lahti.

4.2.1 Käepideme eemaldamine

1. Eemaldage kaks kruvikatet (1).
2. Keerake lahti kaks kruvi (2).
3. Eemaldage käepide (3).

Ukse käepide on eemaldatud.

Teise ukse käepidet saab eemaldada samamoodi.

4.2.2 Käepideme paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.3 Ülemise uksehinge vahetamine

Eritööriistad:

Tähtotsik TX20 6,3 mm (1/4 tolli) [00340865]

Nõue:

Seade on toitest lahutatud. Seadme sisearmatuur on eemaldatud.

4.3.1 Ülemise uksehinge eemaldamine

1. Libistage tugiosa aluse profiili alla.

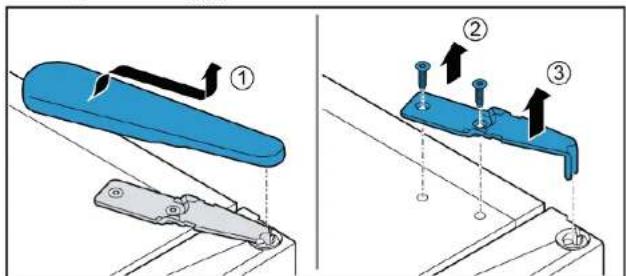

1. Eemaldage ülemise hinge kate (1).
2. Keerake lahti kaks kruvi (2).
3. Eemaldage ülemine hing (3).

1. Eemaldage ülemine uks.

Ülemine hing on eemaldatud.

4.3.2 Ülemise uksehinge paigaldamine

- Paigaldage vastupidises järjekorras.

Remont

4.4 Ülemise uksehinge vahetamine (uks koos kuvaga)

Eritööriistad:

Tähtotsik TX20 6,3 mm (1/4 tolli) [00340865]

Kui remonditööd on valesti tehtud, esineb elektrilöögist tingitud eluoht.

▶ Elektrilisi osasid peavad parandama kvalifitseeritud elektrikud. Pärast remonti peab olema tehtud ohutuskatse vastavalt standardile VDE 0701 või riiklikele määrustele.

- Enne remonditöödega alustamist ühendage seadmed elektrivõrgust lahti vähemalt 60 sekundit varem.

Nõue:

Seade on toitest lahutatud. Seadme sisearmatuur on eemaldatud.

4.4.1 Ülemise uksehinge eemaldamine

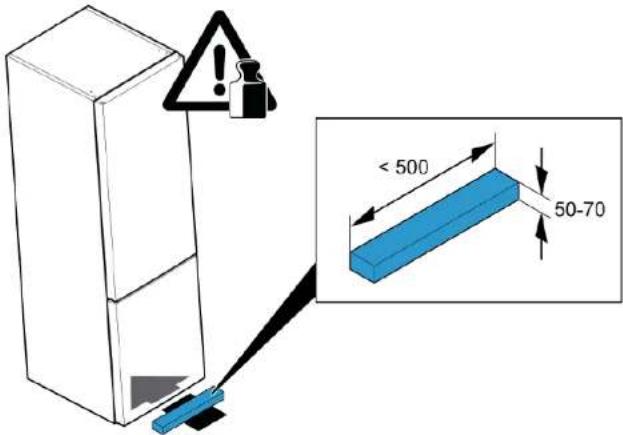

1. Libistage tugiosa aluse profiili alla.

Remont

1. Eemaldage ülemise hinge kate (1).
2. Lahutage elektriühendus (2).
3. Keerake lahti maaühenduse kruvi (3).

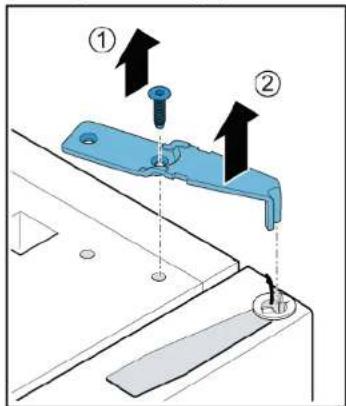

1. Keerake kruvi (1) lahti.
2. Eemaldage ülemine hing (2).

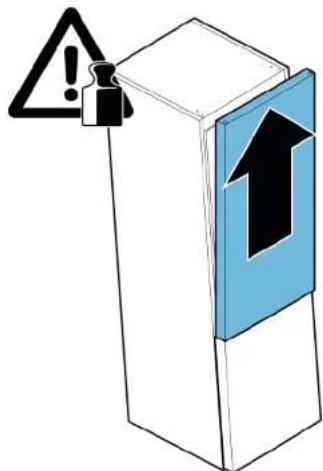

1. Eemaldage ülemine uks.

Ülemine hing on eemaldatud.

4.4.2 Ülemise uksehinge paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.5 Keskmise uksehinge vahetamine

Eritööriistad:

Tähtotsik TX20 6,3 mm (1/4 tolli) [00340865]

Nõue:

Seade on toitest lahutatud. Seadme sisearmatuur on eemaldatud. Ülemine uksehing on eemaldatud. Ülemine uks on eemaldatud.

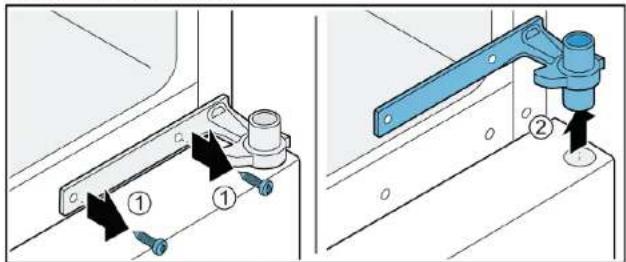

4.5.1 Keskmise uksehinge eemaldamine

1. Keerake lahti kaks kruvi (1).
2. Eemaldage keskmine hing (2).

Keskmine hing on eemaldatud.

Remont

4.5.2 Keskmise uksehinge paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.6 Alumise uksehinge vahetamine

Eritööriistad:

Tähtotsik TX20 6,3 mm (1/4 tolli) [00340865]

Nõue:

Seade on toitest lahutatud. Seadme sisearmatuur on eemaldatud. Ülemine hing on eemaldatud. Keskmine hing on eemaldatud.

4.6.1 Alumise uksehinge eemaldamine

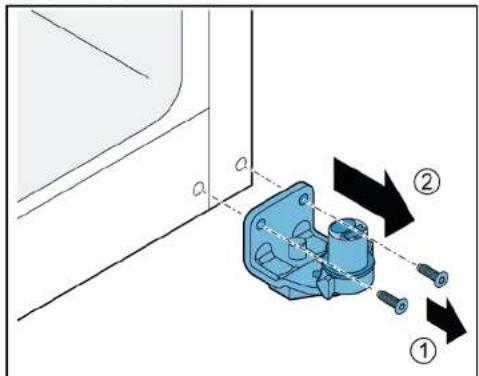

▶ 1. Keerake lahti kaks kruvi (1). 2. Eemaldage alumine hing (2).

Alumine uksehing on eemaldatud.

4.6.2 Alumise uksehinge paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.7 Riiuli vahetamine

Nõue:

Uks on lahti.

4.7.1 Riiuli eemaldamine

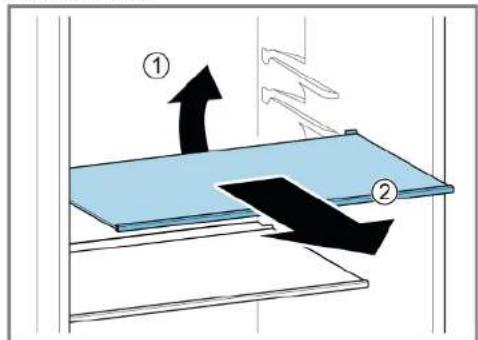

1. Tõstke riiul tagaosast üles (1).
2. Vabastage riiul (2).

Riiul on eemaldatud.

4.7.2 Riiuli paigaldamine

- Paigaldage vastupidises järjekorras.

Remont

4.8 Pudelialuse vahetamine

Nõue:

Uks on lahti.

4.8.1 Pudelialuse eemaldamine

▶ Tömmake pudelialus välja.

Pudelialus on eemaldatud.

4.8.2 Pudelialuse paigaldamine

- Paigaldage vastupidises järjekorras.

Remont

4.9 Ukseraami vahetamine

Nõue:

Uks on lahti.

4.9.1 Ukseraami eemaldamine

Tõstke ukseraam üles.

Ukseraam on eemaldatud.

4.9.2 Ukseraami paigaldamine

- Paigaldage vastupidises järjekorras.

Remont

4.10 Hoiumahuti vahetamine

Nõue:

Uks on lahti.

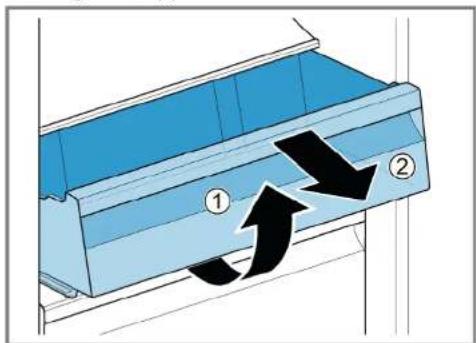

4.10.1 Hoiumahuti eemaldamine

1. Tõmmake hoiukast nii kaugele välja, kui see ulatub.
2. Tõstke hoiukasti esiosast (1).
3. Eemaldage kast (2).

Hoiukast on eemaldatud.

4.10.2 Hoiukasti paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.11 Puu- ja köögiviljakasti vahetamine

Nõue:

Uks on lahti.

4.11.1 Puu- ja köögiviljakasti eemaldamine

1. Tõmmake puu- ja köögiviljakast nii kaugele välja, kui see ulatub.
2. Tõstke puu- ja köögiviljakasti esiosast (1).
3. Eemaldage mahuti (2).

Puu- ja köögiviljamahuti on eemaldatud.

4.11.2 Puu- ja köögiviljamahuti paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.12 Puu- ja köögiviljamahuti kohal oleva riiuli vahetamine

Nõue:

Uks on lahti. Puu- ja köögiviljamahuti on eemaldatud.→200

4.12.1 Puu- ja köögiviljamahuti kohal oleva riiuli eemaldamine

1. Suruge tihendusraami üles ja tõmmake väljapoole.

1. Tõstke tihendusraami ja libistage seda tagasi.

1. Eemaldage tihendusraam.
2. Tõstke puu- ja köögiviljamahuti kohal olevat riiulit ning pöörake see küljele keerates välja.

Puu- ja köögiviljamahuti kohal olev riiul on eemaldatud.

Remont

4.12.2 Puu- ja köögiviljamahuti kohal oleva riiuli paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.13 Külmutatud toidu mahuti vahetamine

Nõue:

Uks on lahti.

4.13.1 Külmutatud toidu mahuti eemaldamine

1. Tömmake külmutatud toidu mahuti täielikult välja (1).
2. Eemaldage toidumahuti (2).

Külmutatud toidu mahuti on eemaldatud.

4.13.2 Külmutatud toidu mahuti paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.14 Ülemise LED-lambi vahetamine

Eritööriistad:

Eritööriist [00342180]

Teie seadmel on LED-tuli, mis ei vaja hooldust. Seda tuld tohib parandada ainult klienditeenindus või volitatud tehnik!

Liikuvatest osadest tingitud elektrilöögi oht! Kui remonditööd on valesti tehtud, esineb elektrilöögist tingitud eluoht. ► Elektrilisi osasid peavad parandama kvalifitseeritud elektrikud. ► Pärast remonti peab olema tehtud ohutuskatse vastavalt standardile VDE 0701 või riiklikele määrustele.

Liikuvatest osadest tingitud elektrilöögi oht! Elektrilöögist tingitud surm - Enne remonditöödega alustamist ühendage seadmed elektrivörgust lahti vähemalt 60 sekundit varem.

Teravad servad! Lõikehaavad ► Kandke kaitsekindaid.

Nõue:

Seade on toitest lahutatud. Uks on lahti.

4.14.1 Ülemise LED-lambi eemaldamine

1. Libistage lambi haakide (1) vabastamiseks demonteerimistööriist ülemise LED-lambi ja külmiku sahtli sisekülje vahele.
2. Eemaldage ülemine LED-lamp (2).

1. Lahutage ülemise LED-lambi elektriühendus. Ülemine LED-lamp on eemaldatud.

4.14.2 Ülemise LED-lambi paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.15 Külgmise LED-lambi vahetamine

Eritööriistad:

Eritööriist [00342180]

Teie seadmel on LED-tuli, mis ei vaja hooldust. Seda tuld tohib parandada ainult klienditeenindus või volitatud tehnik!

Kui remonditööd on valesti tehtud, esineb elektrilöögist tingitud eluoht.

▶ Elektrilisi osasid peavad parandama kvalifitseeritud elektrikud.

Pärast remonti peab olema tehtud ohutuskatse vastavalt standardile VDE 0701 või riiklikele määrustele.

Liikuvatest osadest tingitud elektrilöögi oht! Elektrilöögist tingitud surm

- Enne remonditöödega alustamist ühendage seadmed elektrivõrgust lahti vähemalt 60 sekundit varem.

Teravad servad! Lõikehaavad

Kandke kaitsekindaid.

TÄHELEPANU!

Elektrostaatiliselt tundlike osade (ESD) kahjustamise oht!

Osade kahjustamine

Enne ESD-de puudutamist veenduge, et kasutaksite antistaatilist

kaitsesüsteemi (maandusega ühendatava pistikuga käepael).

- Ärge puudutage moodulite ühendusi ega juhtivaid kontuure

- Transportige ESD-sid ainult juhtivate materjalide sees või originaalpakendis.

- Hoidke ESD-d elektrostaatiliselt laetavatest materjalidest (nt plast) eemal.

Nõue:

Seade on toitest lahutatud.

Uks on lahti.

RC sisearmatuur on eemaldatud.

4.15.1 Külgmise LED-lambi eemaldamine

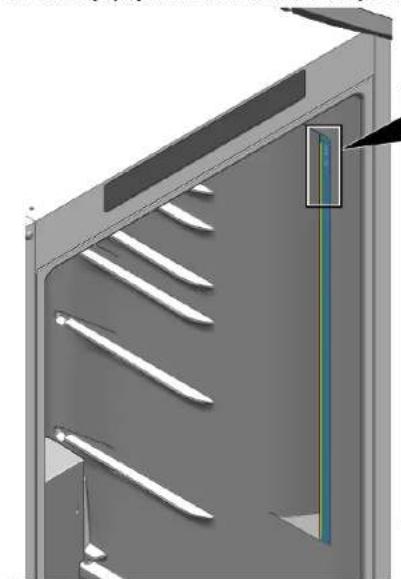

1. Libistage demonteerimistööriist haagi vabastamiseks lambi difuusori ja korpuse vahele (1).
2. Võtke lambi difuusor välja (2).
3. Vabastage järgmised difuusori kinnitushaagid samal viisil.

Lambi difuusor on eemaldatud.

Remont

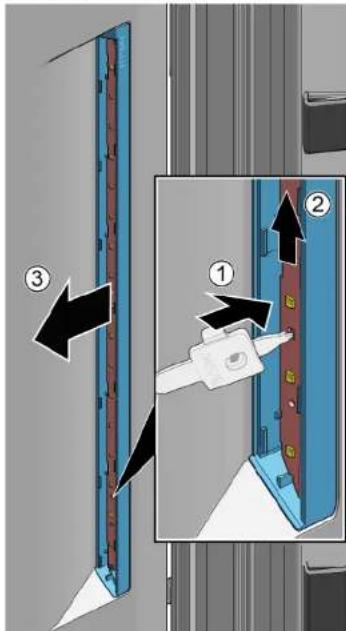

1. Vajutage kinnitushaaki, et seda vabastada (1).
2. Liigutage LED-moodulit umbes 1 cm võrra üles, et see pistikupesast lahutada (2).
3. Eemaldage LED-moodul (3).

Külgmine LED-lamp on eemaldatud.

4.15.2 Külgmise LED-lambi paigaldamine

Kuna lambi difuusori haagid võivad eemaldamisel kergesti puruneda, sisaldab külgmise LED-lambi varuosa LED-moodulit ja lambi difuusorit.

1. Libistage demonteerimistööriist haagi vabastamiseks lambi difuusori ja korpuse vahele (1).
2. Võtke lambi difuusor välja (2).
3. Vabastage järgmised difuusori kinnitushaagid samal viisil.

1. Vajutage kinnitushaaki, et seda vabastada (1).

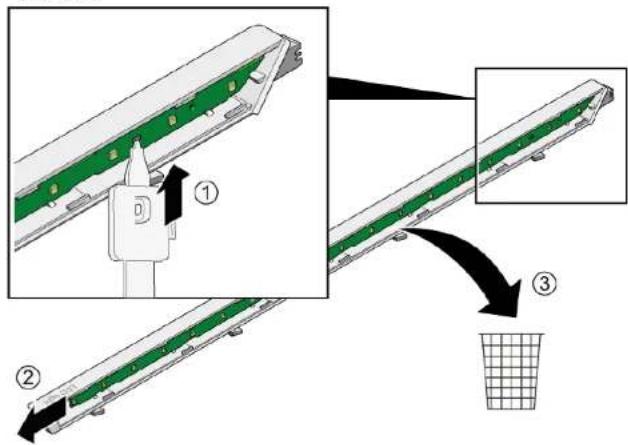

2. Libistage LED-moodul ülespoole korpusest välja.
3. Visake ära LED-mooduli korpus, mida kasutati varuosa kaitsmiseks transportimisel (3).

1. Paigaldage LED-moodul ja lambi difuusor eemaldamisele vastupidises järjekorras.

Remont

4.16 Külmiku LED-lambi vahetamine

Eritööriistad:

Eritööriist [00342180]

Teie seadmel on LED-tuli, mis ei vaja hooldust. Seda tuld tohib parandada ainult klienditeenindus või volitatud tehnik!

Liikuvatest osadest tingitud elektrilöögi oht! Kui remonditööd on valesti tehtud, esineb elektrilöögist tingitud eluoht. ► Elektrilisi osasid peavad parandama kvalifitseeritud elektrikud. ► Pärast remonti peab olema tehtud ohutuskatse vastavalt standardile VDE 0701 või riiklikele määrustele.

Liikuvatest osadest tingitud elektrilöögi oht! Elektrilöögist tingitud surm - Enne remonditöödega alustamist ühendage seadmed elektrivõrgust lahti vähemalt 60 sekundit varem.

Teravad servad! Lõikehaavad ► Kandke kaitsekindaid.

Nõue:

Seade on toitest lahutatud. Uks on lahti.

4.16.1 Külmiku LED-lambi eemaldamine

1. Libistage demonteerimistööriist vahe tekitamiseks (1) lambi kõrvale lambi ja korpuse vahele.
2. Libistage demonteerimistööriist lambi fikseerimishaagi teisele küljele ja keerake seda edasi (2).
3. Eemaldage külmiku LED-lamp (3).

Külmiku LED-lamp on lahutatud.

Külmiku LED-lamp on eemaldatud.

4.16.2 Külmiku LED-lambi paigaldamine

▶ Paigaldage vastupidises järjekorras.
