Produkttype	Kombinert kjøleskap-fryser
Merke	Siemens
Modell	KG39NAIAU
Mål (H x B x D)	180 x 60 x 65 cm
Netto total kapasitet	350 L
Nettovekt	80 kg
Strømforsyning	220-240 V, 50 Hz
Energiklasse	A+++
Årlig energiforbruk	180 kWh
Kjølefunksjon	NoFrost, MultiAirFlow, SuperCool
Frysefunksjon	SuperFreeze
Skjerm og kontroller	Digital berøringsskjerm
Døralarm	Ja, lyd og visuell
Barnesikring	Ja
Vedlikehold og rengjøring	Automatisk avriming, innvendig rengjøring med myk klut
Reservedeler og reparerbarhet	Reservedeler tilgjengelig i 10 år

Ofte stilte spørsmål - KG39NAIAU SIEMENS

Hvordan justere temperaturen i kjøleskapet?

Bruk berøringsskjermen for å få tilgang til temperaturmenyen. Trykk på symbolet kjøleskap og juster med pilene. Anbefalt temperatur er 4°C.

Hva gjør jeg hvis døralarmen går?

Alarmen høres hvis døren står åpen for lenge. Lukk den ordentlig. Hvis alarmen vedvarer, kontroller at ingenting hindrer lukking.

Hvordan aktivere SuperFreeze-funksjonen?

Trykk på SuperFreeze-knappen på skjermen. Apparatet fryser maten raskt. Den stopper automatisk etter 48 timer.

Hvorfor er det kondens inni?

Dette kan skje i fuktig vær eller hvis døren åpnes ofte. Kontroller at pakningene er rene og at ventilasjonen er fri.

Hvordan rengjøre kjøleskapsrommet?

Koble fra apparatet. Fjern mat og hyller. Rengjør med en myk klut og såpevann. Skyll og tørk. Ikke bruk slipende midler.

Vannfilterindikatoren blinker, hva gjør jeg?

Hvis modellen har vannutløper, bytt filter hver 6. måned. Se bruksanvisningen for utskiftingsinstruksjoner.

Hvordan bytte innvendig lyspære?

Koble fra apparatet. Fjern lampedekselet ved å vri det. Bytt med en lyspære av samme type (ofte E14, maks 40W). Sett på dekselet igjen.

Hva betyr feilkoden 'E01'?

Kode E01 indikerer en feil i temperatursensoren. Kontakt Siemens kundeservice for service.

Kan jeg installere kjøleskapet i en uoppvarmet garasje?

Ja, men romtemperaturen må ikke falle under 5°C for å sikre korrekt drift og unngå frysing.

Hvordan spare energi med dette apparatet?

Plasser apparatet vekk fra varmekilder, la mat avkjøles før du setter den inn, ikke åpne døren unødvendig, og kontroller at pakningene er tette.

BRUKSANVISNING KG39NAIAU SIEMENS

4.13.1 Fjerning av frysevarebeholder 115

4.13.2 Montering av frysevarebeholder.... 115

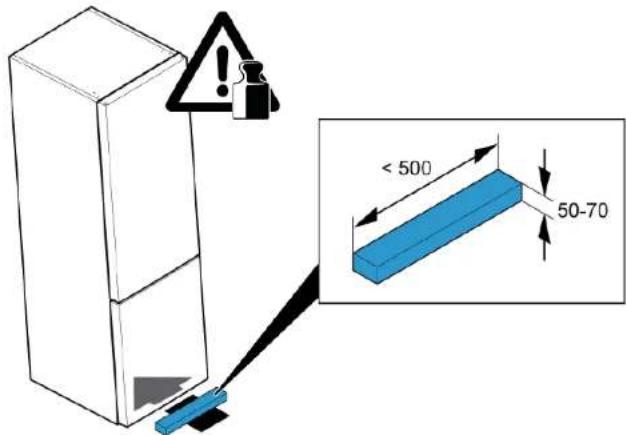

1. Skyv den bærende delen inn under bunnstykket.

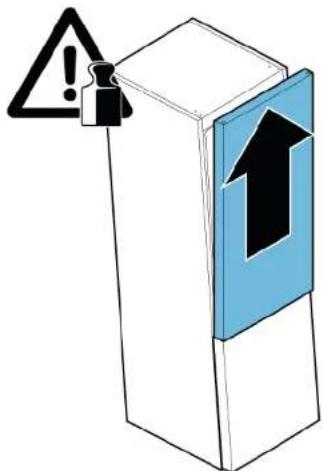

1. Fjern den øverste døren.

1. Skyv den bærende delen inn under bunnstykket.

Reparasjon

1. Fjern den øverste døren.

Rygg- og muskelskader

▶ Bruk vernehansker.

ADVARSEL

Apparater på skrå kan gli!

Benbrudd/klemskader

Fare for nedfallende deler pga. løsnede skruer!

Personskade pga. nedfallende deler.

▶ Sørg for å sikre komponenten mot å falle ned.

BEMÆRK!

Fare for nedfaldende dele pga. løsnede skruer!

▶ Løft dørhylden opad.

Opbevaringsbeholderen er fjernet.

4.10.2 Installation af opbevaringsbeholder

Sidekrogene er frigjort.

4.13.1 Fjernelse af frostvarebeholder

Frostvarebeholderen er fjernet.

4.13.2 Montering af frostvarebeholder

▶ Brug beskyttelseshandsker.

Preindstilling:

▶ Brug beskyttelseshandsker.

Lampediffusoren er fjernet.

Reparation

▶ Brug beskyttelseshandsker.

Preindstilling:

Reparasjonstips - Kjøle-/frysekombinasjon

Om dette dokumentet.... 448

1.1 Viktig informasjon 448

1.1.1 Formål 448

1.2 Forklaring av symboler....448

1.2.1 Farenivåer 448

1.2.2 Faresymboler 448

1.2.3 Advarslenes struktur 449

1.2.4 Generelle symboler 449

Sikkerhet 450

2.1 Generelle sikkerhetsinstruksjoner 450

2.1.1 Alle husholdningsapparater 450

Verktøy og hjelpemidler 451

Reparasjon 452

4.1 Utskiftning av dørpakning.... 452

4.1.1 Demontering av dørpakning.... 452

4.1.2 Montering av dørpakning.... 452

4.3 Utskiftning av øvre dørhengsel 456

4.3.1 Demontering av øvre dørhengsel 456

4.3.2 Montering av øvre dørhengsel 457

4.4 Utskiftning av øvre dørhengsel (dør med display) 458

4.4.1 Demontering av øvre dørhengsel 458

4.4.2 Montering av øvre dørhengsel 459

4.5 Utskiftning av midtre dørhengsel 460

4.5.1 Demontering av midtre dørhengsel 460

4.5.2 Montering av midtre dørhengsel.... 461

4.6 Utskiftning av nedre dørhengsel 462

4.6.1 Demontering av nedre dørhengsel 462

4.6.2 Montering av nedre dørhengsel 462

4.7 Utskiftning av hylle.... 463

4.7.1 Demontering av hylle.... 463

4.7.2 Montering av hylle.... 463

4.8 Utskiftning av flaskehylle 464

4.8.1 Demontering av flaskehylle 464

4.8.2 Montering av flaskehylle 464

4.9 Utskiftning av dørrack.... 465

4.10 Utskiftning av oppbevaringsbeholder 466

4.10.1 Demontering av oppbevaringsbeholder.... 466

4.10.2 Montering av oppbevaringsbeholder 466

4.11 Utskiftning av frukt- og grønnsaksbeholder 467

4.11.1 Demontering av frukt- og grønnsaksbeholder 467

4.11.2 Montering av frukt- og grønnsaksbeholder 467

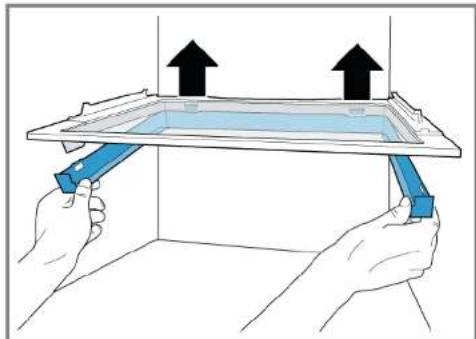

4.12 Utskiftning av hylle over frukt- og grønnsaksbeholder.... 468

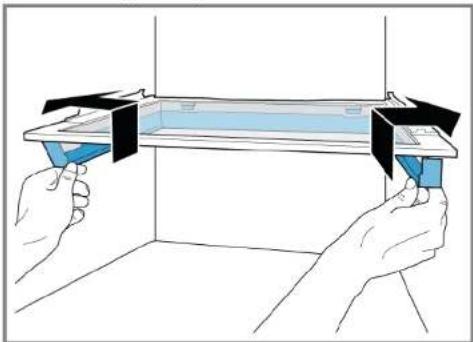

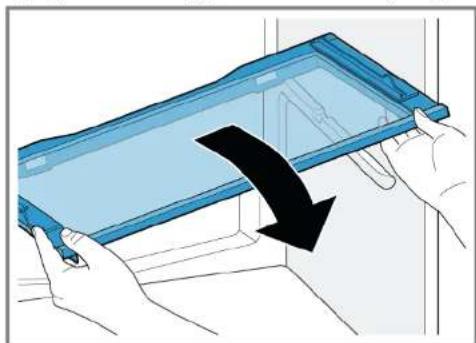

4.12.1 Demontering av hylle over frukt- og grønnsaksbeholder.... 468

4.12.2 Montering av hylle over frukt- og grønnsaksbeholder 469

4.13 Utskiftning av beholder for frysevarer 470

4.13.1 Demontering av beholder for frysevarer 470

4.13.2 Montering av beholder for frysevarer 470

4.14 Utskiftning av øvre LED-lampe 471

4.14.1 Demontering av øvre LED-lampe 471

4.14.2 Montering av øvre LED-lampe 471

4.15 Utskiftning av LED-sidelampe 472

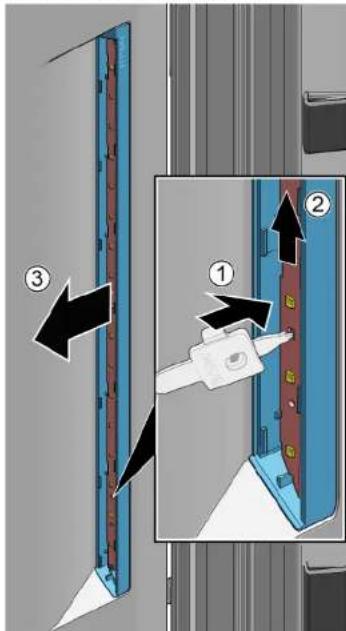

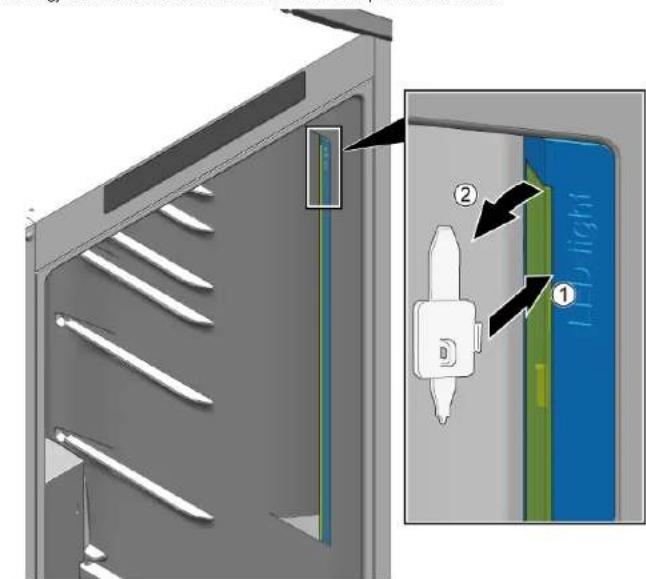

4.15.1 Demontering av LED-sidelampe 472

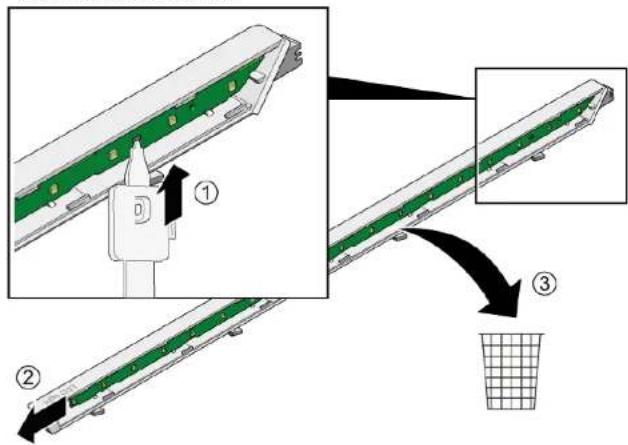

4.15.2 Montering av LED-sidelampe 473

4.16 Utskiftning av LED-lampe for fryser 475

4.16.1 Demontering av LED-lampe for fryser 475

4.16.2 Montering av LED-lampe for fryser 475

Om dette dokumentet

1.1 Viktig informasjon

1.1.1 Formål

Disse tipsene om reparasjon skal hjelpe kunden til selv å kunne reparere apparater i samsvar med gjeldende regulering av øko-design (med gyldighet 03/2021).

De inneholder informasjon om hvordan definerte reservedeler skiftes, inklusive advarsler og risikoer.

Kontakt vår kundeservice dersom du har spørsmål. Vi påtar oss kun ansvar for skader dersom tipsene om reparasjon er korrekt fulgt.

1.2 Forklaring av symboler

1.2.1 Farenivåer

Advarslene som viser farenivå, består av et symbol og et signalord. Signalordet viser hvor alvorlig faren er.

Advarsel som viser farenivå Betydning
FARE	Dersom advarselen ignoreres, vil det føre til død eller alvorlige personskader.
ADVARSEL	Dersom advarselen ignoreres, kan det føre til død eller alvorlige personskader.
FORSIKTIG	Dersom advarselen ignoreres, kan det føre til mindre personskader.
OBS!	Dersom advarselen ignoreres, kan det føre til materiell skade.

Tabell 1: Farenivåer

1.2.2 Faresymboler

Faresymboler er symbolske fremstillinger som gir en indikasjon av hvilken type fare det dreier seg om.

Følgende faresymboler brukes i dette dokumentet:

Faresymbol Betydning
		Generell adversel
		Fare for elektrisk støt
		Eksplosjonsfare
		Fare for å skjære seg
		Klemfare

i Om dette dokumentet

Faresymbol Betydning
		Fare på grunn av varme overflater
		Fare på grunn av sterkt magnetfelt
		Fare fra ikke-ioniserende stråling

Tabell 2: Faresymboler

1.2.3 Advarslenes struktur

Advarslene i dette dokumentet har standardisert utseende og standardisert struktur.

Faretype og kilde til fare!

Mulige konsekvenser dersom fare/advarsel ignoreres.

▶ Tiltak og forbud for å forebygge fare.

Eksemplet nedenfor viser en advarsel mot elektrisk støt på grunn av strømførende deler. Tiltaket for å unngå faren er angitt.

Fare for elektrisk støt på grunn av strømførende deler!

Død på grunn av drepende elektrisk støt

- Koble apparatene fra strømforsyningen i minst 60 sekunder før reparasjonene startes.

1.2.4 Generelle symboler

Følgende generelle symboler brukes i dette dokumentet:

Gen. symbol Betydning
	Identifisering av et spesielt tips (tekst og/eller grafikk)
	Identifisering av et enkelt tips (kun tekst)
	Identifisering av en lenke til en opplæringsvideo

Gen. symbol Betydning
	Identifisering av nødvendig verktøy
	Identifisering av nødvendige forutsetninger
	Identifisering av en betingelse (hvis ..., så ...)
	Identifisering av et resultat
Start Identifisering av en tast eller knapp
[00123456] Identifisering av et materialnummer
Status Identifisering av vist tekst/vindu (i appara-tets display)

Tabell 3: Generelle symboler

Sikkerhet

2.1 Generelle sikkerhetsinstruksjoner

Fare for elektrisk støt på grunn av strømførende deler!

• Feil ved reparasjoner hvor elektriske komponenter er involvert, kan føre til elektrisk støt!
• Koble apparatet fra strømnettet i minst 60 sekunder før arbeidet startes.
• Etter reparasjonen må du sørge for at det utføres en sikkerhetstest iht. VDE 0701 eller gjeldende forskrifter i det respektive land.

Fare for personskade på grunn av skarpe kanter!

■ Bruk vernehansker.

Fare for å knuse legemsdeler under reparasjoner, vedlikehold, feilsøking og service på grunn av tunge og bevegelige komponenter

■ Bruk vernesko. ■ Sikre tunge komponenter for å hindre at de faller ned. ■ Ikke stikk kroppsdeler inn i bevegelige komponenter.

Fare for apparatets sikkerhet/funksjon!

■ Bruk kun originale reservedeler.

Fare for skade på deler som er følsomme overfor elektrostatisk utlading (ESD)!

- Ikke berør modulene, inklusive tilkoblinger og ledere.

Verktøy og hjelpemidler

Betegnelse Detaljer Bilder
Torx-bits TX20[00340865]	6,3 mm (1/4")
Spesialverktøy[00342180]

Reparasjon

4.1 Utskiftning av dørpakning

Forutsetning:

Døren er åpen.

4.1.1 Demontering av dørpakning

1. Løsne dørpakningen fra sporet i høyre og venstre hjørne.

1. Trekk pakningen ut av sporet.

Tykkelsen på den nye dørpakningen kan avvike litt fra tykkelsen på den gamle dørpakningen. Det har ingen innvirkning på lukkeatferd og langvarig funksjon.

Hvis apparatet har justerbare hengsler eller hengslefester, kan du optimalisere lukkeatferden etterpå.

Små sidehull i dørpakningen har en funksjon (nødvendige for ventilasjonen). Det dreier seg ikke om produksjonsfeil.

Reparasjon

1. Hvis sporet for pakningen er skadet: - Kontakt kundeservice.
2. Litt deformasjon av dørpakningen er normalt og har ingen innvirkning på funksjonen. Det anbefales å rette ut dørpakningen før den settes inn i apparatet.

1. Skyv pakningens hjørner øverst og nederst inn i sporet.

1. Trykk hele pakningen inn i sporet trinn for trinn.

4.2 Utskiftning av dørhåndtak

Spesielle hjelpemidler:

Torx-bits TX20 6,3 mm (1/4") [00340865]

Flat skrutrekker Blad 10 mm x 1,6 mm x 200 mm

Forutsetning:

Apparatet kobles fra strømforsyningen. Døren er åpen.

Dørhåndtaket for den andre døren kan demonteres på samme måte.

Monteres i motsatt rekkefølge.

Reparasjon

4.3 Utskiftning av øvre dørhengsel

Spesielle hjelpemidler:

Torx-bits TX20 6,3 mm (1/4") [00340865]

Forutsetning:

Apparatet kobles fra strømforsyningen. Apparatets innvendige beslag er demontert.

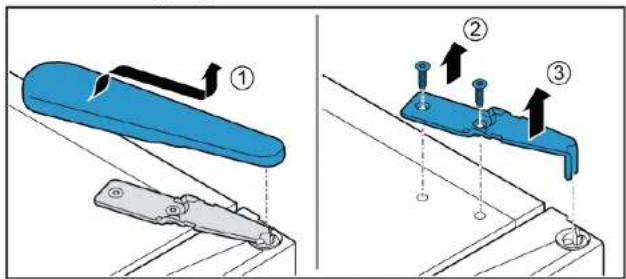

4.3.1 Demontering av øvre dørhengsel

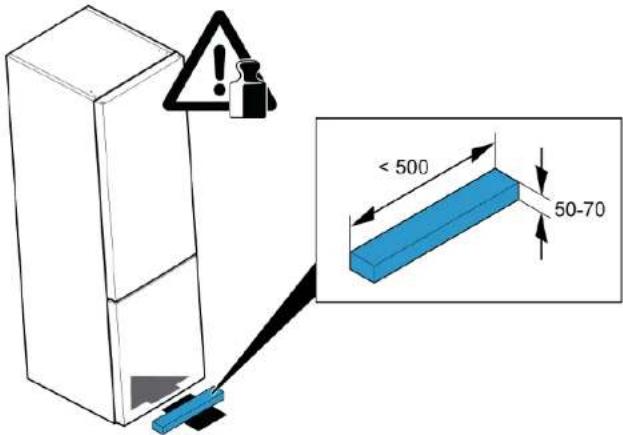

1. Skyv støttedelen under sokkeldelen.

1. Ta av det øvre hengseldekslet (1).
2. Skru ut to skruer (2).
3. Demonter øvre hengsel (3).

4.3.2 Montering av øvre dørhengsel

- Monteres i motsatt rekkefølge.

Reparasjon

4.4 Utskiftning av øvre dørhengsel (dør med display)

Spesielle hjelpemidler:

Torx-bits TX20 6,3 mm (1/4") [00340865]

Forutsetning:

Apparatet kobles fra strømforsyningen. √ Apparatets innvendige beslag er demontert.

4.4.1 Demontering av øvre dørhengsel

1. Skyv støttedelen under sokkeldelen.

Reparasjon

1. Ta av det øvre hengseldekslet (1).
2. Koble fra den elektriske tilkoblingen (2).
3. Skru ut skruen for jordkoblingen (3).

4.4.2 Montering av øvre dørhengsel

Monteres i motsatt rekkefølge.

Reparasjon

4.5 Utskiftning av midtre dørhengsel

Spesielle hjelpemidler:

Torx-bits TX20 6,3 mm (1/4") [00340865]

Forutsetning:

4.5.1 Demontering av midtre dørhengsel

1. Skru ut to skruer (1).
2. Demonter midtre hengsel (2).

Midtre hengsel er demontert.

Reparasjon

4.5.2 Montering av midtre dørhengsel

Monteres i motsatt rekkefølge.

Reparasjon

4.6 Utskiftning av nedre dørhengsel

Spesielle hjelpemidler:

Torx-bits TX20 6,3 mm (1/4") [00340865]

Tunge, klumpete apparater!

Rygg- og muskelskader

Arbeidet med å demontere apparatets dør skal bare utføres av opplærte spesialister. Det kreves to personer for å flytte på apparatet. ▶ Bruk kun egnet verktøy og utstyr.

Skarpe kanter!

Kuttskader

▶ Bruk vernehansker.

Tiltede apparater kan skli ut!

Beinbrudd/klemskader

▶ Sikre apparatene mot å skli ut.

Fare for at deler kan falle ned på grunn av løsnede skruer!

Personskade på grunn av fallende deler,

Fare for at deler kan falle ned på grunn av løsnede skruer!

Skade på andre deler på apparatet eller i kundens hjem, f.eks. gulv.

Monteres i motsatt rekkefølge.

Reparasjon

4.7 Utskiftning av hylle

Forutsetning:

Døren er åpen.

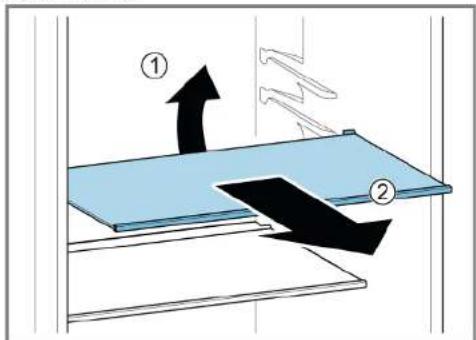

4.7.1 Demontering av hylle

1. Løft hyllen bak (1).
2. Løsne hyllen (2).

4.7.2 Montering av hylle

Monteres i motsatt rekkefølge.

Reparasjon

4.8 Utskiftning av flaskehylle

Forutsetning:

Døren er åpen.

4.8.1 Demontering av flaskehylle

▶ Trekk ut flaskehyllen.

- Monteres i motsatt rekkefølge.

Reparasjon

4.9 Utskiftning av dørrack

Forutsetning:

Døren er åpen.

▶ Løft dørracken opp.

- Monteres i motsatt rekkefølge.

Reparasjon

4.10 Utskiftning av oppbevaringsbeholder

Forutsetning:

Døren er åpen.

4.10.1 Demontering av oppbevaringsbeholder

1. Trekk ut oppbevaringsbeholderen så langt det går.
2. Løft opp oppbevaringsbeholderen foran (1).
3. Fjern beholderen (2).

Oppbevaringsbeholderen er demontert.

4.10.2 Montering av oppbevaringsbeholder

Monteres i motsatt rekkefølge.

Reparasjon

4.11 Utskiftning av frukt- og grønnsaksbeholder

Forutsetning:

Døren er åpen.

4.11.1 Demontering av frukt- og grønnsaksbeholder

1. Trekk ut frukt- og grønnsaksbeholderen så langt det går.
2. Løft frukt- og grønnsaksbeholderen foran (1).
3. Fjern beholderen (2).

Frukt- og grønnsaksbeholderen er demontert.

4.11.2 Montering av frukt- og grønnsaksbeholder

Monteres i motsatt rekkefølge.

Reparasjon

4.12 Utskiftning av hylle over frukt- og grønnsaksbeholder

Forutsetning:

Døren er åpen. Frukt- og grønnsaksbeholderen er demontert.→467

4.12.1 Demontering av hylle over frukt- og grønnsaksbeholder

1. Skyv tetterammen oppover og ut.

Sidekrokene er løsnet.

1. Løft opp tetterammen og skyv den bakover.

Krokene bak er løsnet.

1. Demonter tetterammen.
2. Løft opp hyllen over frukt- og grønnsaksbeholderen og sving den ut til siden.

Hyllen over frukt- og grønnsaksbeholderen er demontert.

Reparasjon

4.12.2 Montering av hylle over frukt- og grønnsaksbeholder

Monteres i motsatt rekkefølge.

Reparasjon

4.13 Utskiftning av beholder for frysevarer

Forutsetning:

Døren er åpen.

4.13.1 Demontering av beholder for frysevarer

1. Trekk beholderen for frysevarer helt ut (1).
2. Ta ut matbeholderen (2).

4.13.2 Montering av beholder for frysevarer

Monteres i motsatt rekkefølge.

Reparasjon

4.14 Utskiftning av øvre LED-lampe

Spesielle hjelpemidler:

Spesialverktøy [00342180]

Fare for elektrisk støt på grunn av strømførende deler!

Livsfare på grunn av elektrisk støt ved feil reparasjon

Elektriske deler skal repareres av kvalifiserte elektrikere. - Etter reparasjonen må du sørge for at det utføres en sikkerhetstest iht. VDE 0701 eller gjeldende forskrifter i det respektive land.

Fare for elektrisk støt på grunn av strømførende deler! Død på grunn av drepende elektrisk støt

- Koble apparatene fra strømforsyningen i minst 60 sekunder før reparasjonene startes.

Skarpe kanter!

Kuttskader

▶ Bruk vernehansker.

Forutsetning:

Apparatet kobles fra strømforsyningen. Døren er åpen.

4.14.1 Demontering av øvre LED-lampe

1. Skyv demonteringsverktøyet mellom den øvre LED-lampen og kjøleskaprommets innerbelegg for å løsne lampekrokene (1).
2. Demonter den øvre LED-lampen (2).

4.14.2 Montering av øvre LED-lampe

Monteres i motsatt rekkefølge.

Reparasjon

4.15 Utskiftning av LED-sidelampe

Spesielle hjelpemidler:

Spesialverktøy [00342180]

Fare for elektrisk støt på grunn av strømførende deler!

Livsfare på grunn av elektrisk støt ved feil reparasjon

Elektriske deler skal repareres av kvalifiserte elektrikere. - Etter reparasjonen må du sørge for at det utføres en sikkerhetstest iht. VDE 0701 eller gjeldende forskrifter i det respektive land.

Fare for elektrisk støt på grunn av strømførende deler!

Død på grunn av drepende elektrisk støt

- Koble apparatene fra strømforsyningen i minst 60 sekunder før reparasjonene startes.

Skarpe kanter!

Kuttskader

▶ Bruk vernehansker.

Fare for skade på deler som er følsomme overfor elektrostatisk utlading (ESD)!

Apparatet kobles fra strømforsyningen. Døren er åpen. De innvendige RC-beslagene er demontert.

4.15.1 Demontering av LED-sidelampe

1. Skyv demonteringsverktøyet mellom lampediffusoren og huset for å frigjøre kroken (1).
2. Ta ut lampediffusoren (2).
3. Frigjør diffusorfestekrokene etter hverandre på samme måte.

1. Trykk på festekroken for å løsne den (1).
2. Beveg LED-modulen opp ca. 1 cm for å demontere den fra den elektriske kontakten (2).
3. Demonter LED-modulen (3).

4.15.2 Montering av LED-sidelampe

Ettersom lampediffusorkrokene lett kan brekke under demonteringen, finnes det en LED-sidelampe i settet som inkluderer LED-modul og lampediffusor.

1. Skyv demonteringsverktøyet mellom lampediffusoren og huset for å frigjøre kroken (1).
2. Ta ut lampediffusoren (2).
3. Frigjør diffusorfestekrokene etter hverandre på samme måte.

1. Trykk på festekroken for å løsne den (1).
2. Skyv LED-modulen opp og ut av huset.
3. Kasser LED-modulhuset som brukes for transport av reservedelen av sikkerhetsmessige årsaker (3).

1. Monter LED-modulen og lampediffusoren i motsatt rekkefølge i forhold til demonteringen.

Reparasjon

4.16 Utskiftning av LED-lampe for fryser

Spesielle hjelpemidler:

Spesialverktøy [00342180]

Fare for elektrisk støt på grunn av strømførende deler!

Livsfare på grunn av elektrisk støt ved feil reparasjon

Elektriske deler skal repareres av kvalifiserte elektrikere. - Etter reparasjonen må du sørge for at det utføres en sikkerhetstest iht. VDE 0701 eller gjeldende forskrifter i det respektive land.

Fare for elektrisk støt på grunn av strømførende deler! Død på grunn av drepende elektrisk støt

- Koble apparatene fra strømforsyningen i minst 60 sekunder før reparasjonene startes.

Skarpe kanter!

Kuttskader

▶ Bruk vernehansker.

Forutsetning:

Apparatet kobles fra strømforsyningen. Døren er åpen.

4.16.1 Demontering av LED-lampe for fryser

1. Skyv demonteringsverktøyet mellom lampen og huset på siden av lampen for å lage en åpning (1).
2. Skyv demonteringsverktøyet på den andre siden av lampefestekroken, og drei det forover (2).
3. Demonter LED-lampen for fryseren (3).

Monteres i motsatt rekkefølge.
