NAUDOJIMO INSTRUKCIJA KG39NAIAU SIEMENS

Informacija apie remontą – šaldymo prietaiso ir šaldiklio kombinacija

Dėl šio dokumento.... 419

1.1 Svarbi informacija....419 1.1.1 Paskirtis 419

1.2 Simbolių paaiškinimas 419

1.2.1 Pavojaus lygiai....419

1.2.2 Pavojaus simboliai 419

1.2.3 Įspėjimų struktūra....420

1.2.4 Bendrieji simboliai 420

Sauga....421

2.1 Bendrosios saugos instrukcijos....421 2.1.1 Visi buitiniai prietaisai 421

Įrankiai ir pagalbinės priemonės.... 422

Remontas 423

4.1 Durelių tarpiklio keitimas 423

4.1.1 Durelių tarpiklio išėmimas.... 423

4.1.2 Durelių tarpiklio įdėjimas.... 423

4.2 Durelių rankenos keitimas.... 426

4.2.1 Durelių rankenos nuėmimas 426

4.2.2 Durelių rankenos tvirtinimas 426

4.3 Durelių viršutinio vyrio keitimas.... 427

4.3.1 Viršutinio durelių vyrio nuėmimas.... 427

4.3.2 Viršutinio durelių vyrio uždėjimas 428

4.4 Durelių viršutinio vyrio keitimas (durelės su ekranu).... 429

4.4.1 Viršutinio durelių vyrio nuėmimas.... 429

4.4.2 Viršutinio durelių vyrio uždėjimas 430

4.5 Vidurinio durelių vyrio keitimas 431

4.5.1 Vidurinio durelių vyrio nuėmimas.... 431

4.5.2 Vidurinių durelių vyrio uždėjimas 432

4.6 Apatinio durelių vyrio keitimas 433

4.6.1 Apatinio durelių vyrio nuėmimas.... 433

4.6.2 Apatinio durelių vyrio uždėjimas.... 433

4.7 Lentynos keitimas.... 434

4.7.1 Lentynos nuėmimas 434

4.7.2 Lentynos įdėjimas 434

4.8 Butelių padėklo keitimas.... 435

4.8.1 Butelių padėklo išėmimas 435

4.8.2 Butelių padėklo įdėjimas 435

4.9 Durelių lentynos keitimas.... 436

4.9.1 Durelių lentynos išėmimas 436

4.9.2 Durelių lentynos įdėjimas 436

4.10 Saugojimo talpyklos pakeitimas 437

4.10.1 Saugojimo talpyklos išėmimas.... 437

4.10.2 Saugojimo talpyklos įdėjimas 437

4.11 Vaisių ir daržovių talpyklos keitimas 438

4.11.1 Vaisių ir daržovių talpyklos išėmimas.... 438

4.11.2 Vaisių ir daržovių talpyklos įdėjimas.... 438

4.12 Lentynos virš vaisių ir daržovių talpyklos pakeitimas 439

4.12.1 Lentynos virš vaisių ir daržovių lentynos išėmimas 439

4.12.2 Lentynos virš vaisių ir daržovių talpyklos įdėjimas.... 440

4.13 Šaldytų maisto produktų talpyklos keitimas.... 441

4.13.1 Šaldytų maisto produktų talpyklos išėmimas 441

4.13.2 Šaldytų maisto produktų talpyklos įdėjimas 441

4.14 LED viršutinės lemputės pakeitimas.... 442

4.14.1 LED viršutinės lemputės išėmimas 442

4.14.2 LED viršutinės lemputės įmontavimas.... 442

4.15 LED šoninės lemputės pakeitimas.... 443

4.15.1 LED šoninės lemputės išėmimas.... 443

4.15.2 LED šoninės lemputės įmontavimas 444

4.16 LED šaldiklio lemputės pakeitimas 446

4.16.1 LED šaldiklio lemputės išėmimas.... 446

4.16.2 LED šaldiklio lemputės įmontavimas.... 446

Dėl šio dokumento

1.1 Svarbi informacija

1.1.1 Paskirtis

Šios remonto nuorodos padeda naudotojui pataisyti prietaisus patiems pagal galiojantį ekologinio projektavimo reglamentą (2021 m. kovo mėn. redakcija).

Jose pateikta informacija, kaip pakeisti tam tikras atsargines dalis, įskaitant ir įspėjimus bei riziką.

Jei kiltų klausimų, kreipkitės į mūsų klientų aptarnavimo tarnybą. Mes atsakysime už žalą tik tuo atveju, jei bus tinkamai laikomasi remonto nuorodų.

1.2 Simbolių paaiškinimas

Įspėjimo lygiai susideda iš simbolio ir signalinio žodžio. Signalinis žodis nurodo pavojaus sunkumą.

Įspėjimo lygis Reikšmė
⚠ PAVOJUS	Nepaisant įspėjamojo pranešimo, ištinka mirtis arba sunkūs sužalojimai.
⚠ ISPĖJIMAS	Nepaisant įspėjamojo pranešimo, gali ištikti mirtis arba sunkūs sužalojimai.
⚠ PERSPĖJIMAS	Nepaisant įspėjamojo pranešimo, galimi nedīdeli sužalojimai.
DĖMESIO!	Nepaisant įspėjamojo pranešimo, gali būti sugadintas turtas.

Pavojaus simboliai yra simboliniai atvaizdai, nurodantys pavojaus rūšį. Šiame dokumente naudojami tokie pavojaus simboliai

Pavojaus simbolis Reikšmė
		Bendrasis įspėjamasis pranešimas
		Pavojinga elektros įtampa
		Sprogimo pavojus
		Įpjovimo pavojus
		Prispaudimo pavojus

Dėl šio dokumento

Pavojaus simbolis Reikšmė
		Pavojus dėl karštų paviršių
		Pavojus dėl stipraus magnetinio lauko
		Pavojus dėl nejonizuojančiosios spinduliuotės

2 lentelė: Pavojaus simboliai

1.2.3 Įspėjimų struktūra

Šiame dokumente pateikiami įspėjimai yra standartizuotos išvaizdos ir standartizuotos struktūros.

Pavojaus tipas ir šaltinis!

Galimos pasekmės, jei nepaisoma pavojaus / įspėjimo.

- Priemonės ir draudimai pavojui išvengti.

Šiame pavyzdyje parodytas įspėjimas, įspėjantis apie elektros smūgį dėl dalių su įtampa. Paminėta priemonė, kaip išvengti pavojaus.

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!

Mirtis dėl elektros smūgio

- Prieš pradėdami remontą, ne mažiau kaip prieš 60 sekundžių atjunkite prietaisus nuo elektros tiekimo.

1.2.4 Bendrieji simboliai

Šiame dokumente naudojami tokie bendrieji simboliai:

Bendr. simbolis Reikšmė
	Žymi specialų patarimą (tekstas ir (arba) grafika)
	Žymi paprastą patarimą (tik tekstas)
	Žymi nuorodą į vaizdo pamoką

Bendr. simbolis Reikšmė
	Žymi reikalingus įrankius
	Žymi reikalingas prielaidas
	Žymi sąlygą (jei ..., tai ...)
	Žymi rezultatą
|Paleisti|Žymi klavišą arba ekrano mygtuką[00123456] Žymi dalies numerį
Būsena Žymi rodomą tekstą / langą (prieta)so ek-rane)

Lentelė 3: Bendrieji simboliai

Sauga

2.1 Bendrosios saugos instrukcijos

2.1.1 Visi buitiniai prietaisai

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!

■ Elektrinių konstrukcinių dalių remonto klaidos gali sukelti elektros smūgį! - Prieš pradėdami dirbti, ne mažiau kaip prieš 60 sekundžių atjunkite prietaisą nuo maitinimo. - Po remonto pasirūpinkite, kad būtų atliktas saugos bandymas pagal VDE 0701 arba šalyje galiojančius reglamentus.

Pavojus susižeisti į aštrias briaunas!

■ Mūvėkite apsaugines pirštines.

Prispaudimo rizika remonto, einamosios techninės priežiūros, sutrikimų šalinimo ir techninės priežiūros metu dėl sunkių ir judančių konstrukcinių dalių

■ Avėkite apsauginius batus. ■ Apsaugokite sunkias konstrukcines dalis, kad jos nenukristų. ■ Neartinkite kūno dalių prie judančių konstrukcinių dalių.

Rizika prietaiso saugai / veikimui!

■ Naudokite tik originalias atsargines dalis. Elektrostatiškai jautrių konstrukcinių dalių (ESD) pažeidimo rizika! ■ Nelieskite modulių, o taip pat ir jų jungčių bei laidininkų kelių.

Įrankiai ir pagalbinės priemonės

Paskyrimas Išsami informacija Vaizdai
„Torx“ antgalis TX20 [00340865]	6,3 mm (1/4 col.)
Specialus įrankis [00342180]

Remontas

4.1 Durelių tarpiklio keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.1.1 Durelių tarpiklio išėmimas

1. Išimkite durelių tarpiklį iš griovelio dešiniajame ir kairiajame kampe.

1. Ištraukite durelių tarpiklį iš griovelio.

Durelių tarpiklis išimtas.

4.1.2 Durelių tarpiklio įdėjimas

Naujo durelių tarpiklio storis gali šiek tiek skirtis nuo seno durelių tarpiklio storio. Dėl to durelės vis tiek užsidarys, o tarpiklį bus galima naudoti ilgai. Jei jūsų prietaiso vyriai arba vyrio priedai reguliuojami, uždarymo funkciją vėliau galima optimizuoti.

Nedidelės šoninės skylutės durelių tarpiklyje turi savo funkciją (reikalingos ventiliacijai). Tai nėra gamybinis brokas.

Remontas

1. Patikrinkite griovelį, ar nėra tarpiklį galinčių pažeisti vietų.

1. Jei tarpiklio griovelis pažeistas.

Kreipkitės į klientų aptarnavimo tarnybą.

3.

Nedidelės durelių tarpiklio deformacijos yra įprastas požymis ir nepaveikia tarpiklio funkcinių savybių. Prieš įdedant durelių tarpiklį į prietaisą, rekomenduojama jį ištiesinti.

Pašildykite durelių tarpiklį plaukų džiovintuvu arba karštu vandeniu ir iš naujo suteikite formą rankiniu būdu.

1. Įspauskite tarpiklio kampus viršuje ir apačioje į griovelį.

1. Po truputį įspauskite į griovelį visą tarpiklį.

Durelių tarpiklis įdėtas.

Remontas

4.2 Durelių rankenos keitimas

Specialūs įrankiai.

„Torx“ antgalis TX20 6,3 mm (1/4 col.) [00340865]

Atsuktuvas su įpjovomis Mentė 10 mm x 1,6 mm x 200 mm

Reikalavimas.

Prietaisas turi būti atjungtas nuo maitinimo šaltinio. Durelės turi būti atidarytos.

4.2.1 Durelių rankenos nuėmimas

1. Išimkite du varžtų gaubtelius (1).
2. Išsukite du varžtus (2).
3. Nuimkite durelių rankeną (3).

Durelių rankena nuimta.

Antrų durelių rankenėlę galima nuimti tokiu pačiu būdu.

4.2.2 Durelių rankenos tvirtinimas

Uždėkite atvirkščia eilės tvarka.

Remontas

4.3 Durelių viršutinio vyrio keitimas

Specialūs įrankiai.

„Torx“ antgalis TX20 6,3 mm (1/4 col.) [00340865]

Reikalavimas.

Prietaisas turi būti atjungtas nuo maitinimo šaltinio. Prietaiso vidiniai tvirtinimo elementai turi būti nuimti.

4.3.1 Viršutinio durelių vyrio nuėmimas

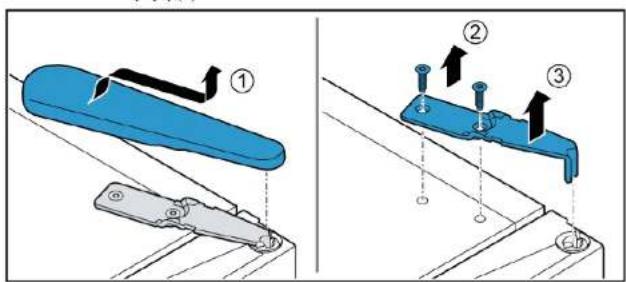

1. Pastumkite atraminę dalį po pagrindo skyriumi.

1. Nuimkite viršutinio vyrio uždangą (1).
2. Išsukite du varžtus (2).
3. Nuimkite viršutinį vyrį (3).

Viršutinis vyris išimtas.

4.3.2 Viršutinio durelių vyrio uždėjimas

Uždėkite atvirkščia eilės tvarka.

Remontas

4.4 Durelių viršutinio vyrio keitimas (durelės su ekranu)

Specialūs įrankiai.

„Torx“ antgalis TX20 6,3 mm (1/4 col.) [00340865]

ĮSPĖJIMAS

Sunkūs ir dideli prietaisai!

Nugaros ir raumenų sužalojimai

▶ Prietaiso dureles nuimti gali tik apmokyti specialistai. Norint perkelti prietaisą į kitą vietą, reikalingi du žmonės. ▶ Naudokite tik tinkamus įrankius ir įrangą.

PERSPĖJIMAS

Aštrios briaunos!

Galima įsipjauti

▶ Mūvėkite apsaugines pirštines.

ĮSPĖJIMAS

Paverstų prietaisų slydimas!

Galimi kaulų lūžiai ir prispaudimai

Apsaugokite prietaisus, kad jie nepaslystų.

PERSPĖJIMAS

Pavojus, kad atpalaidavus varžtus dalys nukris!

Krentančios dalys gali sužeisti.

Apsaugokite konstrukcinę dalį, kad ji nenukristų.

DĖMESIO!

Pavojus, kad atpalaidavus varžtus dalys nukris!

Gali būti sugadintos kitos prietaiso dalys arba kliento namai, pvz., grindys.

Apsaugokite konstrukcinę dalį, kad ji nenukristų.

PAVOJUS

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!

Pavojus gyvybei dėl elektros smūgio netinkamo remonto atveju.

Elektrines dalis remontuoti turi kvalifikuoti elektrikai. Po remonto pasirūpinkite, kad būtų atliktas saugos bandymas pagal VDE 0701 arba šalyje galiojančius reglamentus.

PAVOJUS

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!

Mirtis dėl elektros smūgio.

Prieš pradėdami remontą, ne mažiau kaip prieš 60 sekundžių atjunkite prietaisus nuo elektros tiekimo.

Reikalavimas.

Prietaisas turi būti atjungtas nuo maitinimo šaltinio. Prietaiso vidiniai tvirtinimo elementai turi būti nuimti.

4.4.1 Viršutinio durelių vyrio nuėmimas

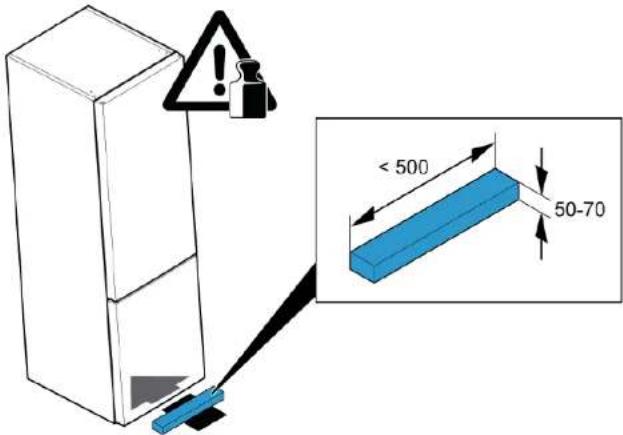

1. Pastumkite atraminę dalį po pagrindo skyriumi.

Remontas

1. Nuimkite viršutinio vyrio uždangą (1).
2. Atjunkite elektros jungtį (2).
3. Atsukite įžeminimo jungties varžtą (3).

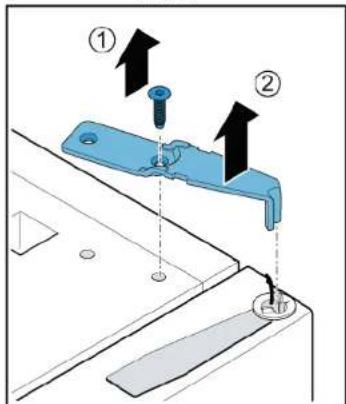

1. Išsukite varžtą (1).
2. Nuimkite viršutinį vyrį (2).

Viršutinis vyris išimtas.

4.4.2 Viršutinio durelių vyrio uždėjimas

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

4.5 Vidurinio durelių vyrio keitimas

Specialūs įrankiai.

„Torx“ antgalis TX20 6,3 mm (1/4 col.) [00340865]

ĮSPĖJIMAS

Sunkūs ir dideli prietaisai!

Nugaros ir raumenų sužalojimai

▶ Prietaiso dureles nuimti gali tik apmokyti specialistai. Norint perkelti prietaisą į kitą vietą, reikalingi du žmonės. ▶ Naudokite tik tinkamus įrankius ir įrangą.

PERSPĖJIMAS

Aštrios briaunos!

Galima įsipjauti ▶ Mūvėkite apsaugines pirštines.

ĮSPĖJIMAS

Paverstų prietaisų slydimas!

Galimi kaulų lūžiai ir prispaudimai ▶ Apsaugokite prietaisus, kad jie nepaslystų.

PERSPĖJIMAS

Pavojus, kad atpalaidavus varžtus dalys nukris!

Krentančios dalys gali sužeisti. Apsaugokite konstrukcinę dalį, kad ji nenukristų.

DĖMESIO!

Pavojus, kad atpalaidavus varžtus dalys nukris! Gali būti sugadintos kitos prietaiso dalys arba kliento namai, pvz., grindys. Apsaugokite konstrukcinę dalį, kad ji nenukristų.

Reikalavimas.

√ Prietaisas turi būti atjungtas nuo maitinimo šaltinio. √ Prietaiso vidiniai tvirtinimo elementai nuimti. Durelių viršutinis vyris išimtas. √ Viršutinės durelės nuimtos.

4.5.1 Vidurinio durelių vyrio nuėmimas

1. Išsukite du varžtus (1).
2. Nuimkite vidurinį vyrį (2).

→ Vidurinis vyris nuimtas.

Remontas

4.5.2 Vidurinių durelių vyrio uždėjimas

Uždėkite atvirkščia eilės tvarka.

Remontas

4.6 Apatinio durelių vyrio keitimas

Specialūs įrankiai.

„Torx“ antgalis TX20 6,3 mm (1/4 col.) [00340865]

Reikalavimas.

√ Prietaisas turi būti atjungtas nuo maitinimo šaltinio. √ Prietaiso vidiniai tvirtinimo elementai turi būti nuimti. Viršutinis vyris nuimtas. √ Vidurinis vyris nuimtas.

4.6.1 Apatinio durelių vyrio nuėmimas

1. Išsukite du varžtus (1).
2. Nuimkite apatinį vyrį (2).

Apatinis durelių vyris nuimtas.

4.6.2 Apatinio durelių vyrio uždėjimas

Uždėkite atvirkščia eilės tvarka.

Remontas

Durelės turi būti atidarytos.

4.7.1 Lentynos nuėmimas

4.7.2 Lentynos įdėjimas

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

4.8 Butelių padėklo keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.8.1 Butelių padėklo išėmimas

Ištraukite butelių padėklą.

→ Butelių padėklas išimtas.

4.8.2 Butelių padėklo įdėjimas

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

4.9 Durelių lentynos keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.9.1 Durelių lentynos išėmimas

Pakelkite durelių lentyną į viršų.

Durelių lentyna išimta.

4.9.2 Durelių lentynos įdėjimas

Uždėkite atvirkščia eilės tvarka.

Remontas

4.10 Saugojimo talpyklos pakeitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.10.1 Saugojimo talpyklos išėmimas

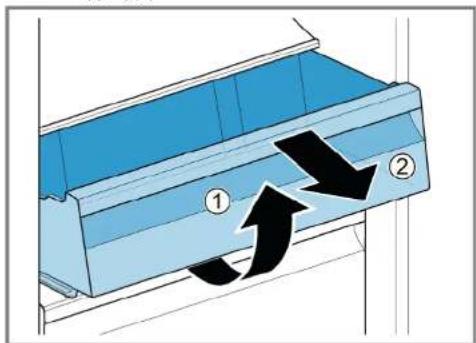

1. Ištraukite saugojimo talpyklą tiek, kiek galima.
2. Pakelkite saugojimo talpyklos priekį (1).
3. Išimkite talpyklą (2).

→ Saugojimo talpykla yra išimta.

4.10.2 Saugojimo talpyklos įdėjimas

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

4.11 Vaisių ir daržovių talpyklos keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.11.1 Vaisių ir daržovių talpyklos išėmimas

1. Ištraukite vaisių ir daržovių talpyklą, tiek, kiek galima.
2. Pakelkite vaisių ir daržovių talpyklos priekį (1).
3. Išimkite talpyklą (2).

Vaisių ir daržovių talpykla išimta.

4.11.2 Vaisių ir daržovių talpyklos įdėjimas

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

4.12 Lentynos virš vaisių ir daržovių talpyklos pakeitimas

Reikalavimas.

Durelės turi būti atidarytos. Vaisių ir daržovių talpykla išimta.→438

4.12.1 Lentynos virš vaisių ir daržovių lentynos išėmimas

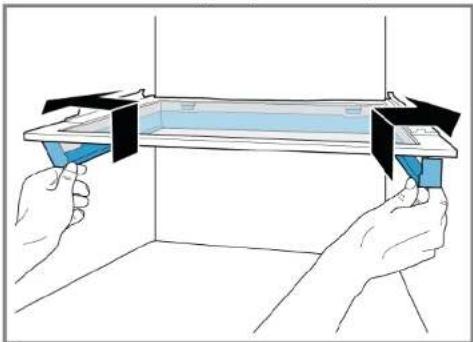

1. Pastumkite sandarinimo rėmą į viršų ir išstumkite iš jo vietos.

Šoniniai kabliukai yra atlaisvinti.

1. Pakelkite sandarinimo rėmą ir įstumkite jį atgal.

Galiniai kabliukai yra atlaisvinti.

1. Išimkite sandarinimo rėmą.
2. Pakelkite lentyną virš vaisių ir daržovių talpyklos ir pakreipkite ją šonu.

Lentyna virš vaisių ir daržovių talpyklos yra išimta.

Remontas

4.12.2 Lentynos virš vaisių ir daržovių talpyklos įdėjimas

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

4.13 Šaldytų maisto produktų talpyklos keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.13.1 Šaldytų maisto produktų talpyklos išėmimas

1. Ištraukite šaldytų maisto produktų talpyklą iki pat galo (1).
2. Išimkite maisto produktų talpyklą (2).

Šaldytų maisto produktų talpykla išimta.

4.13.2 Šaldytų maisto produktų talpyklos įdėjimas

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

4.14 LED viršutinės lemputės pakeitimas

Specialūs įrankiai.

Specialus įrankis [00342180]

Jūsų prietaise yra techninės priežiūros nereikalaujanti LED lemputė. Šias lemputes gali pataisyti tik klientų aptarnavimo tarnybos specialistai arba įgalioti technikai!

PAVOJUS

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!

Pavojus gyvybei dėl elektros smūgio netinkamo remonto atveju

Elektrines dalis remontuoti turi kvalifikuoti elektrikai. Po remonto pasirūpinkite, kad būtų atliktas saugos bandymas pagal VDE 0701 arba šalyje galiojančius reglamentus.

PAVOJUS

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa! Mirtis dėl elektros smūgio

- Prieš pradėdami remontą, ne mažiau kaip prieš 60 sekundžių atjunkite prietaisus nuo elektros tiekimo.

⚠️ ĮSPĖJIMAS

Aštrios briaunos!

Galima įsipjauti

▶ Mūvėkite apsaugines pirštines.

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio. √ Durelės turi būti atidarytos.

4.14.1 LED viršutinės lemputės išėmimas

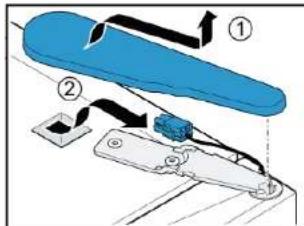

1. Norėdami atlaisvinti lemputės kabliukus (1), stumkite išardymo įrankį tarp LED viršutinės lemputės ir šaldytuvo skyriaus vidinės apdailos.
2. Nuimkite LED viršutinę lemputę (2).

1. Atjunkite LED viršutinės lemputės elektros jungtį. LED viršutinė lemputė yra išimta.

4.14.2 LED viršutinės lemputės įmontavimas

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

4.15 LED šoninės lemputės pakeitimas

Specialūs įrankiai.

Specialus įrankis [00342180]

Jūsų prietaise yra techninės priežiūros nereikalaujanti LED lemputė. Šias lemputes gali pataisyti tik klientų aptarnavimo tarnybos specialistai arba įgalioti technikai!

PAVOJUS

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!

Pavojus gyvybei dėl elektros smūgio netinkamo remonto atveju

Elektrines dalis remontuoti turi kvalifikuoti elektrikai. Po remonto pasirūpinkite, kad būtų atliktas saugos bandymas pagal VDE 0701 arba šalyje galiojančius reglamentus.

PAVOJUS

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa Mirtis dėl elektros smūgio

- Prieš pradėdami remontą, ne mažiau kaip prieš 60 sekundžių atjunkite prietaisus nuo elektros tiekimo.

PERSPĖJIMAS

Aštrios briaunos!

Galima įsipjauti

▶ Mūvėkite apsaugines pirštines.

DĖMESIO!

Elektrostatiškai jautrių konstrukcinių dalių (ESD) pažeidimo rizika! Konstrukcinių dalių pažeidimas

• Prieš liesdami ESD dalis užsidėkite elektrostatinės apsaugos sistemą (apyrankę su įžeminimo kištuku). ▶ Nelieskite modulių jungčių bei laidininkų kelių.
• ESD dalis transportuokite tik laidžiose medžiagose arba originalioje pakuotėje.
• Neartinkite ESD dalių prie elektrostatiškai įsikraunančių medžiagų (pvz., plastikų).

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio.

Durys turi būti atidarytos.

RC vidiniai tvirtinimo elementai yra išimti.

4.15.1 LED šoninės lemputės išėmimas

1. Kad atkabintumėte kabliuką, įstumkite išardymo įrankį tarp lemputės difuzoriaus ir korpuso (1).
2. Išimkite lemputę iš difuzoriaus (2).
3. Tokiu pat būdu atlaisvinkite ir kitus difuzoriaus fiksavimo kabliukus.

Lemputės difuzorius yra išimtas.

Remontas

1. Atpalaiduokite fiksavimo kabliuką, jį spustelėdami (1).
2. Norėdami ištraukti LED modulį iš elektros lizdo ir nuo jo atjungti, LED modulį perkelkite maždaug 1 cm aukštyn (2).
3. Nuimkite LED modulį (3).

LED šoninė lemputė yra išimta.

4.15.2 LED šoninės lemputės įmontavimas

Kadangi nuimant lempos difuzoriaus kabliukus lengva sulaužyti, atsarginė LED šoninės lemputės dalis yra komplektas, kurį sudaro LED modulis ir lemputės difuzorius.

1. Kad atkabintumėte kabliuką, įstumkite išardymo įrankį tarp lemputės difuzoriaus ir korpuso (1).
2. Išimkite lemputę iš difuzoriaus (2).
3. Tokiu pat būdu atlaisvinkite ir kitus difuzoriaus fiksavimo kabliukus.

1. Atpalaiduokite fiksavimo kabliuką, jį spustelėdami (1).
2. Išstumkite LED modulį iš korpuso aukštyn.
3. Nulaužkite LED modulio korpusą, kuris yra uždėtas ant atsarginių dalių joms apsaugoti transportuojant (3).

1. Įtaisykite LED modulį ir lemputės difuzorių atvirkščia eilės tvarka nei išimant.

Remontas

4.16 LED šaldiklio lemputės pakeitimas

Specialūs įrankiai.

Specialus įrankis [00342180]

Jūsų prietaise yra techninės priežiūros nereikalaujanti LED lemputė. Šias lemputes gali pataisyti tik klientų aptarnavimo tarnybos specialistai arba įgalioti technikai!

PAVOJUS

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!

Pavojus gyvybei dėl elektros smūgio netinkamo remonto atveju

Elektrines dalis remontuoti turi kvalifikuoti elektrikai. Po remonto pasirūpinkite, kad būtų atliktas saugos bandymas pagal VDE 0701 arba šalyje galiojančius reglamentus.

PAVOJUS

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa! Mirtis dėl elektros smūgio

- Prieš pradėdami remontą, ne mažiau kaip prieš 60 sekundžių atjunkite prietaisus nuo elektros tiekimo.

⚠️ PERSPĖJIMAS

Aštrios briaunos!

Galima įsipjauti

▶ Mūvėkite apsaugines pirštines.

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio. √ Durelės turi būti atidarytos.

4.16.1 LED šaldiklio lemputės išėmimas

1. Stumkite išardymo įrankį tarp lemputės ir korpuso lemputės pusėje, kad atsirastų tarpas (1).
2. Stumkite išardymo įrankį ant kitos lemputės tvirtinimo kablio pusės ir pasukite jį į priekį (2).
3. Nuimkite LED šaldiklio lemputę (3).

LED šaldiklio lemputė yra atjungta.

LED šaldiklio lemputė yra išimta.

4.16.2 LED šaldiklio lemputės įmontavimas

▶ Uždėkite atvirkščia eilės tvarka.
