Tipo di prodotto	Frigorifero congelatore combinato
Marca	Siemens
Modello	KG39NAIAU
Dimensioni (A x L x P)	180 x 60 x 65 cm
Capacità netta totale	350 L
Peso netto	80 kg
Alimentazione elettrica	220-240 V, 50 Hz
Classe energetica	A+++
Consumo annuale di energia	180 kWh
Funzione di raffreddamento	NoFrost, MultiAirFlow, SuperCool
Funzione di congelamento	SuperFreeze
Display e comandi	Schermo digitale tattile
Allarme porta	Sì, sonoro e visivo
Blocco bambini	Sì
Manutenzione e pulizia	Sbrinamento automatico, pulizia interna con panno morbido
Ricambi e riparabilità	Ricambi disponibili per 10 anni

Domande frequenti - KG39NAIAU SIEMENS

Come regolare la temperatura del frigorifero?

Usa lo schermo tattile per accedere al menu della temperatura. Premi sul simbolo frigorifero e regola con le frecce. La temperatura consigliata è 4°C.

Cosa fare se l'allarme porta si attiva?

L'allarme suona se la porta rimane aperta troppo a lungo. Chiudila correttamente. Se l'allarme persiste, verifica che nulla impedisca la chiusura.

Come attivare la funzione SuperFreeze?

Premi il pulsante SuperFreeze sullo schermo. L'apparecchio congela gli alimenti rapidamente. Si ferma automaticamente dopo 48 ore.

Perché c'è condensa all'interno?

Può accadere con tempo umido o se la porta viene aperta frequentemente. Verifica che le guarnizioni siano pulite e che la ventilazione sia libera.

Come pulire il vano frigorifero?

Scollega l'apparecchio. Rimuovi gli alimenti e i ripiani. Pulisci con un panno morbido e acqua saponata. Risciacqua e asciuga. Non usare prodotti abrasivi.

La spia del filtro acqua lampeggia, cosa fare?

Se il tuo modello è dotato di distributore d'acqua, sostituisci il filtro ogni 6 mesi. Consulta il manuale per le istruzioni sulla sostituzione.

Come cambiare la lampadina interna?

Scollega l'apparecchio. Rimuovi il coperchio della lampadina ruotandolo. Sostituisci con una lampadina dello stesso tipo (solitamente E14, max 40W). Rimetti il coperchio.

Cosa significa il codice di errore 'E01'?

Il codice E01 indica un guasto del sensore di temperatura. Contatta il servizio clienti Siemens per un intervento.

Posso installare il frigorifero in un garage non riscaldato?

Sì, ma la temperatura ambiente non deve scendere sotto i 5°C per garantire un funzionamento corretto ed evitare il gelo.

Come risparmiare energia con questo apparecchio?

Posiziona l'apparecchio lontano da fonti di calore, lascia raffreddare gli alimenti prima di riporli, non aprire la porta inutilmente e verifica che le guarnizioni siano ermetiche.

MANUALE UTENTE KG39NAIAU SIEMENS

Consigli di riparazione - Combinazione frigorifero / congelatore

i Utilizzo del documento 360

1.1 Avvertenze importanti 360

1.1.1 Scopo 360

1.2 Spiegazione dei simboli 360

1.2.1 Livelli di pericolo 360

1.2.2 Simboli di pericolo 360

1.2.3 Struttura degli avvertimenti 361

1.2.4 Simboli generici 361

Sicurezza 362

2.1 Note generali sulla sicurezza 362

2.1.1 Tutti gli elettrodomestici 362

Strumenti e ausili 363

Riparazione 364

4.1 Sostituzione della guarnizione della porta 364

4.1.1 Smontaggio della guarnizione della porta 364

4.1.2 Montaggio della guarnizione della porta 364

4.2 Sostituzione della maniglia della porta 367

4.2.1 Smontaggio della maniglia della porta 367

4.2.2 Montaggio della maniglia della porta 367

4.3 Sostituzione della cerniera superiore della porta 368

4.3.1 Smontaggio della cerniera superiore della porta 368

4.3.2 Montaggio della cerniera superiore della porta 369

4.4 Sostituzione della cerniera superiore della porta (porta con display) 370

4.4.1 Smontaggio della cerniera superiore della porta 371

4.4.2 Montaggio della cerniera superiore della porta 372

4.5 Sostituzione della cerniera centrale della porta 373

4.5.1 Smontaggio della cerniera centrale della porta 373

4.5.2 Montaggio della cerniera centrale della porta 374

4.6 Sostituzione della cerniera inferiore della porta 375

4.6.1 Smontaggio della cerniera inferiore della porta 375

4.6.2 Montaggio della cerniera inferiore della porta 375

4.7 Sostituzione del ripiano 376

4.7.1 Smontaggio del ripiano 376

4.7.2 Montaggio del ripiano 376

4.8 Sostituzione del portabottiglie 377

4.8.1 Smontaggio del portabottiglie 377

4.8.2 Montaggio del portabottiglie 377

4.9 Sostituzione del balconcino della porta 378

4.9.1 Smontaggio del balconcino della porta 378

4.9.2 Montaggio del balconcino della porta 378

4.10 Reinserimento del cassetto 379

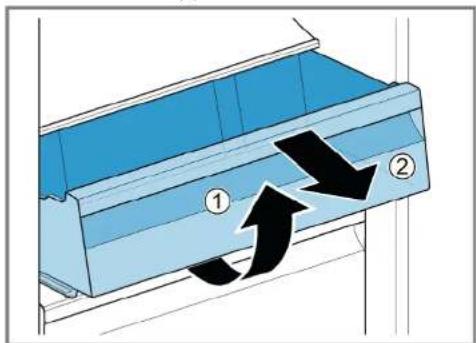

4.10.1 Estrazione del cassetto 379

4.10.2 Inserimento del cassetto 379

4.11 Sostituzione del cassetto frutta e verdura 380

4.11.1 Rimozione del cassetto frutta e verdura 380

4.11.2 Inserimento del cassetto frutta e verdura 380

4.12 Reinserimento del ripiano sopra il cassetto frutta e verdura 381

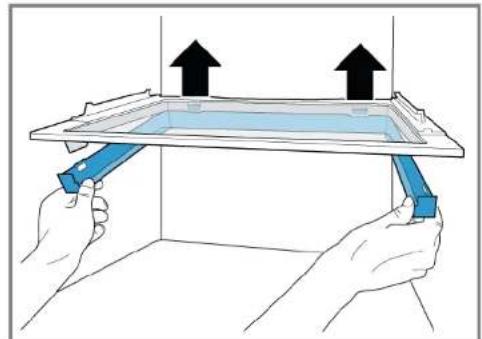

4.12.1 Estrazione del ripiano sopra il cassetto frutta e verdura 381

4.12.2 Inserimento del ripiano sopra il cassetto frutta e verdura 382

4.13 Sostituzione del cassetto surgelati 383

4.13.1 Rimozione del cassetto surgelati 383

4.13.2 Inserimento del cassetto surgelati 383

4.14 Sostituzione della luce superiore a LED 384

4.14.1 Smontaggio della luce superiore a LED 384

4.14.2 Montaggio della luce superiore a LED 384

4.15 Sostituzione della luce laterale a LED 385

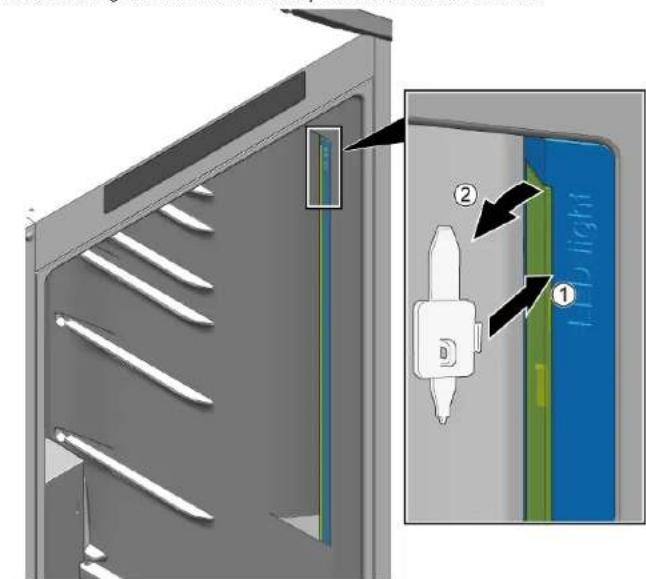

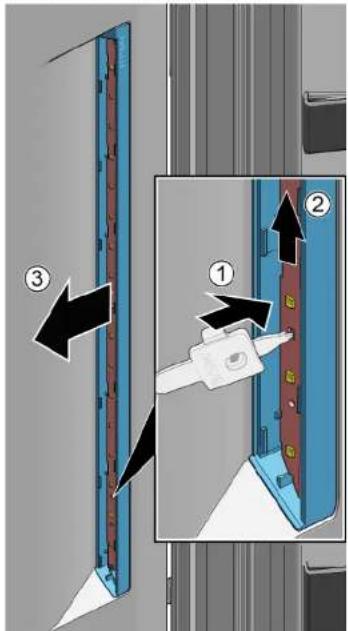

4.15.1 Smontaggio della luce laterale a LED 385

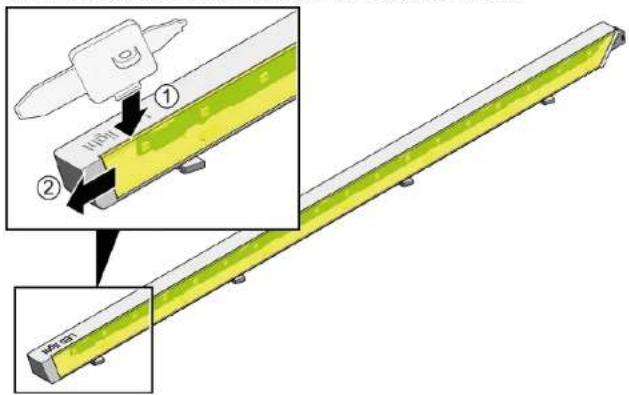

4.15.2 Montaggio della luce laterale a LED 386

4.16 Sostituzione della luce a LED del congelatore 388

4.16.1 Smontaggio della luce a LED del congelatore 388

4.16.2 Montaggio della luce a LED del congelatore.... 388

i Utilizzo del documento

1.1 Avvertenze importanti

1.1.1 Scopo

Queste istruzioni di riparazione spiegano ai clienti come riparare da soli gli elettrodomestici in conformità alle regole sull'Ecodesign vigenti (al 03/2021).

Contengono informazioni sulla sostituzione di pezzi di ricambio specifici e sulle avvertenze e i rischi correlati.

In caso di domande, contattare l'assistenza tecnica. Il mancato rispetto di tali istruzioni da parte dei clienti ci esonera da qualsiasi responsabilità.

1.2 Spiegazione dei simboli

1.2.1 Livelli di pericolo

I livelli di avvertimento corrispondono a un simbolo accompagnato da una parola di allerta. La parola di allerta identifica il livello di pericolo.

Livello di avvertimento Significato
⚠ PERICOLO	Ignorare questo messaggio di avvertimento comporta rischio di morte o ferite gravi.
⚠ AVVERTENZA	Ignorare questo messaggio di avvertimento può comportare rischio di morte o ferite gravi.
⚠ ATTENZIONE	Ignorare questo messaggio di avvertimento può comportare ferite di minore gravità.
ATTENZIONE!	Ignorare questo messaggio di avvertimento può comportare danni materiali.

Tabella 1: Livelli di pericolo

1.2.2 Simboli di pericolo

I simboli di pericolo sono illustrazioni che specificano la tipologia di rischio.

Nella presente documentazione vengono utilizzati i seguenti simboli di pericolo:

Simbolo di pericolo Significato
	Messaggio di avvertimento generico
	Pericolo di scossa elettrica
	Pericolo di esplosione
	Rischio di ferite da taglio

i Utilizzo del documento

Simbolo di pericolo Significato
		Pericolo di schiacciamento
		Pericolo derivante da superfici calde
		Pericolo derivante da forti campi magnetici
		Pericolo derivante da radiazioni non ionizzanti

Tabella 2: Simboli di pericolo

1.2.3 Struttura degli avvertimenti

Gli avvertimenti presenti in questo manuale hanno una forma e una struttura standardizzati.

PERICOLO

Tipo e origine del pericolo!

Possibili conseguenze in caso di pericolo/avvertimento ignorato.

▶ Misure e divieti volti a prevenire il pericolo.

L'esempio seguente mostra un avvertimento con rischio di folgorazione dovuto a componenti sotto tensione. È riportata la misura di precauzione per evitare il pericolo.

PERICOLO

Rischio di scossa elettrica dovuto a componenti sotto tensione!

Morte per folgorazione

- Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di iniziare la riparazione.

1.2.4 Simboli generici

Nel presente manuale vengono utilizzati i seguenti simboli generici:

Simbolo generico Significato
		Identificazione di un suggerimento speciale (testo e/o grafica)
[38H7]		Identificazione di un suggerimento semplice (solo testo)
		Identificazione di un link per un video tutorial
[Y94]		Identificazione degli strumenti necessari
[W042]		Identificazione delle condizioni previe necessarie
[63KV]		Identificazione di una condizione (se ..., allora ...)
		Identificazione di un risultato
Avvio Identificazione di un tasto o di un pulsante
[00123456] Identificazione di un codice articolo
Stato Identificazione di un testo/finestra visua-lizzati (sul display dell'apparecchio)

Tabella 3: Simboli generici

Sicurezza

2.1 Note generali sulla sicurezza

2.1.1 Tutti gli elettrodomestici

Rischio di scosse elettriche dovute a componenti sotto tensione!

• La riparazione non conforme dei componenti elettrici può causare scosse elettriche!
• Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di iniziare il lavoro. ■ Ultimata la riparazione, occorre eseguire un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.

Rischio di lesioni causate da bordi taglienti!

■ Indossare guanti di protezione.

Rischio di schiacciamento dovuto a componenti pesanti e in movimento durante la riparazione, la manutenzione, la ricerca dei guasti e l'assistenza

■ Indossare calzature antinfortunistiche. ■ Fissare i componenti pesanti per impedire che cadano. ■ Non inserire parti del corpo nei componenti in movimento.

Rischio per il funzionamento o la sicurezza dell'apparecchio!

■ Utilizzare solo ricambi originali.

Rischio di danneggiamento di componenti sensibili a carica elettrostatica (ESD)!

■ Non toccare i moduli, inclusi i collegamenti e le piste conduttive.

Strumenti e ausili

Designazione Dettagli Immagini
Punta Torx TX20[00340865]	6,3 mm (1/4")
Utensile speciale[00342180]

Riparazione

4.1 Sostituzione della guarnizione della porta

Prerequisiti:

La porta è aperta.

4.1.1 Smontaggio della guarnizione della porta

1. Staccare la guarnizione della porta dalla scanalatura negli angoli destro e sinistro.

1. Estrarre la guarnizione della porta dalla scanalatura.

La guarnizione della porta è rimossa.

4.1.2 Montaggio della guarnizione della porta

Lo spessore della nuova guarnizione della porta può essere leggermente diverso dallo spessore di quella vecchia. Ciò non incide sulla chiusura e sul funzionamento a lungo termine.Se l'apparecchio è dotato di cerniere regolabili o accessori, è possibile ottimizzare il comportamento di chiusura.I piccoli fori laterali nella guarnizione della porta sono funzionali (necessa-ri per la ventilazione). Non si tratta di difetti di produzione.

Riparazione

1. Controllare che la scanalatura della guarnizione non sia danneggiata.

1. Se la scanalatura della guarnizione è danneggiata.
2. Contattare l'assistenza tecnica.
3. Una leggera deformazione della guarnizione della porta è normale e non incide sul funzionamento. Si consiglia di raddrizzare la guarnizione della porta prima di inserirla nell'apparecchio.

Riscaldare la guarnizione della porta con un asciugacapelli o acqua calda e ridarle la forma manualmente.

1. Spingere gli angoli della guarnizione nella scanalatura in alto e in basso.

1. Premere la guarnizione nella scanalatura un pezzo per volta.

La guarnizione della porta è montata.

Riparazione

4.2 Sostituzione della maniglia della porta

Attrezzi speciali:

Punta Torx TX20 6,3 mm (1/4") [00340865]

Cacciavite a taglio Lama 10 mm x 1,6 mm x 200 mm

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica. √ La porta è aperta.

4.2.1 Smontaggio della maniglia della porta

1. Togliere i due tappi delle viti (1).
2. Svitare le due viti (2).
3. Smontare la maniglia della porta (3).

La maniglia della porta è rimossa.

La maniglia della seconda porta può essere rimossa nello stesso modo.

4.2.2 Montaggio della maniglia della porta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.3 Sostituzione della cerniera superiore della porta

Attrezzi speciali:

Punta Torx TX20 6,3 mm (1/4") [00340865]

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica. Gli accessori interni dell'apparecchio sono stati rimossi.

4.3.1 Smontaggio della cerniera superiore della porta

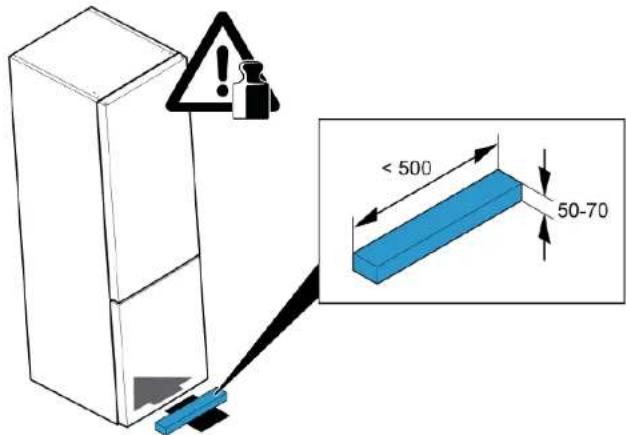

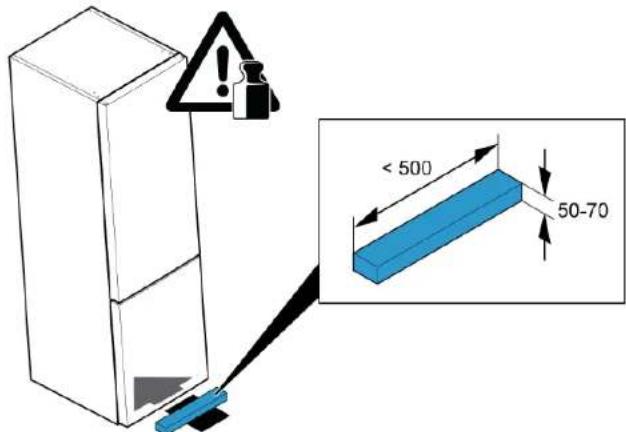

1. Far scorrere la parte di supporto sotto la sezione della base.

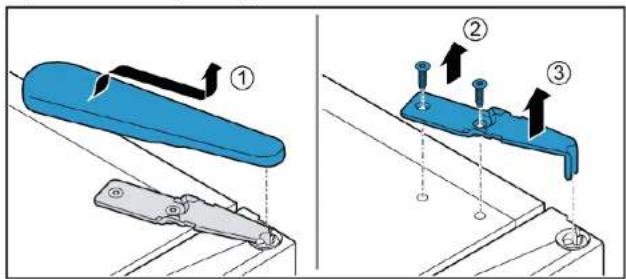

1. Togliere la copertura superiore della cerniera (1).
2. Svitare le due viti (2).
3. Togliere la cerniera superiore (3).

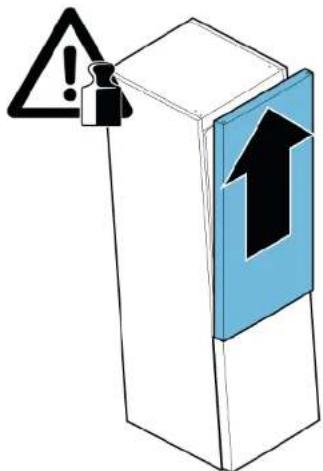

1. Togliere la porta superiore.

La cerniera superiore è rimossa.

4.3.2 Montaggio della cerniera superiore della porta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.4 Sostituzione della cerniera superiore della porta (porta con display)

Attrezzi speciali:

Punta Torx TX20 6,3 mm (1/4") [00340865]

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica. Gli accessori interni dell'apparecchio sono stati rimossi.

Riparazione

4.4.1 Smontaggio della cerniera superiore della porta

1. Far scorrere la parte di supporto sotto la sezione della base.

1. Togliere la copertura superiore della cerniera (1).
2. Staccare il collegamento elettrico (2).
3. Svitare la vite del collegamento di messa a terra (3).

1. Togliere la porta superiore.

La cerniera superiore è rimossa.

4.4.2 Montaggio della cerniera superiore della porta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

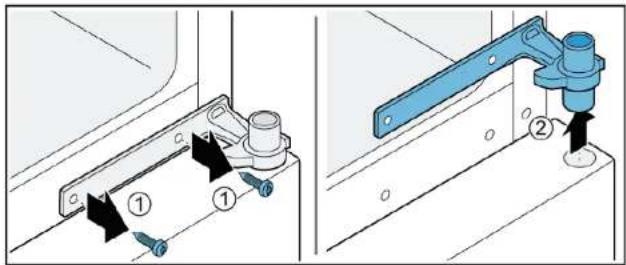

4.5 Sostituzione della cerniera centrale della porta

Attrezzi speciali:

Punta Torx TX20 6,3 mm (1/4") [00340865]

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica. Gli accessori interni dell'apparecchio sono stati rimossi. La cerniera superiore della porta è rimossa.

La porta superiore è rimossa.

4.5.1 Smontaggio della cerniera centrale della porta

1. Svitare le due viti (1).
2. Rimuovere la cerniera centrale (2).

1. Togliere la porta inferiore.

La cerniera centrale è rimossa.

4.5.2 Montaggio della cerniera centrale della porta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.6 Sostituzione della cerniera inferiore della porta

Attrezzi speciali:

Punta Torx TX20 6,3 mm (1/4") [00340865]

Apparecchi pesanti, ingombranti!

Rischio di infortuni muscolari e alla schiena

L'operazione di smontaggio della porta dell'apparecchio deve essere

eseguita soltanto da tecnici addestrati. ▶ Spostare l'apparecchio in due persone. - Usare solo utensili e attrezzature idonei.

Bordi taglienti!

Ferite da taglio

- Indossare guanti di protezione.

Gli apparecchi inclinati possono scivolare!

Fratture / lesioni da schiacciamento

Fissare gli apparecchi in modo che non scivolino.

Rischio di caduta di componenti a causa di viti allentate!

Lesioni provocate dalla caduta di componenti

▶ Fissare i componenti in modo che non cadano.

Rischio di caduta di componenti a causa di viti allentate!

Danni a altre parti dell'apparecchio o all'abitazione del cliente, ad es. parte inferiore.

Fissare i componenti in modo che non cadano.

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica. Gli accessori interni dell'apparecchio sono stati rimossi. La cerniera superiore è rimossa.

La cerniera centrale è rimossa.

4.6.1 Smontaggio della cerniera inferiore della porta

1. Svitare le due viti (1). 2. Togliere la cerniera inferiore (2).

La cerniera inferiore della porta è rimossa.

4.6.2 Montaggio della cerniera inferiore della porta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.7 Sostituzione del ripiano

Prerequisiti:

La porta è aperta.

4.7.1 Smontaggio del ripiano

1. Sollevare il ripiano dalla parte posteriore (1).
2. Rilasciare il ripiano (2).

Il ripiano è rimosso.

4.7.2 Montaggio del ripiano

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.8 Sostituzione del portabottiglie

Prerequisiti:

La porta è aperta.

4.8.1 Smontaggio del portabottiglie

Estrarre il portabottiglie.

Il portabottiglie è rimosso.

4.8.2 Montaggio del portabottiglie

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.9 Sostituzione del balconcino della porta

Prerequisiti:

La porta è aperta.

4.9.1 Smontaggio del balconcino della porta

- Tirare il balconcino della porta verso l'alto.

Il balconcino della porta è rimosso.

4.9.2 Montaggio del balconcino della porta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.10 Reinserimento del cassetto

Prerequisiti:

La porta è aperta.

4.10.1 Estrazione del cassetto

1. Estrarre il cassetto il più possibile.
2. Sollevare il cassetto dalla parte anteriore (1).
3. Rimuovere il cassetto (2).

Il cassetto è rimosso.

4.10.2 Inserimento del cassetto

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.11 Sostituzione del cassetto frutta e verdura

Prerequisiti:

La porta è aperta.

4.11.1 Rimozione del cassetto frutta e verdura

1. Estrarre il cassetto frutta e verdura il più possibile.
2. Sollevare il cassetto frutta e verdura dalla parte anteriore (1).
3. Rimuovere il cassetto (2).

Il cassetto frutta e verdura è rimosso.

4.11.2 Inserimento del cassetto frutta e verdura

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.12 Reinserimento del ripiano sopra il cassetto frutta e verdura

Prerequisiti:

La porta è aperta. Il cassetto frutta e verdura è rimosso.→380

4.12.1 Estrazione del ripiano sopra il cassetto frutta e verdura

1. Spingere il telaio verso l'alto e verso l'esterno.

1. Sollevare il telaio e farlo scorrere all'indietro.

1. Togliere il telaio.
2. Sollevare il ripiano sopra il cassetto frutta e verdura e girarlo di lato.

Il ripiano sopra il cassetto frutta e verdura è rimosso.

Riparazione

4.12.2 Inserimento del ripiano sopra il cassetto frutta e verdura

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.13 Sostituzione del cassetto surgelati

Prerequisiti:

La porta è aperta.

4.13.1 Rimozione del cassetto surgelati

1. Estrarre completamente il cassetto surgelati (1).
2. Togliere il cassetto surgelati (2).

Il cassetto surgelati è rimosso.

4.13.2 Inserimento del cassetto surgelati

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.14 Sostituzione della luce superiore a LED

Attrezzi speciali:

Utensile speciale [00342180]

L'apparecchio è dotato di una luce a LED esente da manutenzione. Queste luci possono essere riparate esclusivamente dal servizio assistenza tecnica o da tecnici autorizzati!

PERICOLO

Rischio di scosse elettriche dovute a componenti sotto tensione! Pericolo di morte dovuto a scosse elettriche in caso di riparazione non conforme.

- Le parti elettriche devono essere riparate da elettricisti qualificati. - Ultimata la riparazione, occorre eseguire un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.

PERICOLO

Rischio di scossa elettrica dovuto a componenti sotto tensione! Morte per folgorazione.

- Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di iniziare la riparazione.

ATTENZIONE

Bordi taglienti!

Ferite da taglio.

- Indossare guanti di protezione.

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica. √ La porta è aperta.

4.14.1 Smontaggio della luce superiore a LED

1. Far scorrere l'attrezzo di smontaggio tra la luce superiore a LED e il rivestimento interno del comparto frigorifero per sganciare i fermi (1).
2. Rimuovere la luce superiore a LED (2).

1. Staccare il collegamento elettrico della luce superiore a LED. → La luce superiore a LED è rimossa.

4.14.2 Montaggio della luce superiore a LED

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.15 Sostituzione della luce laterale a LED

Attrezzi speciali:

Utensile speciale [00342180]

L'apparecchio è dotato di luci LED esenti da manutenzione.

Queste luci possono essere riparate esclusivamente dal servizio assistenza tecnica o da tecnici autorizzati!

Rischio di scosse elettriche dovute a componenti sotto tensione! Pericolo di morte dovuto a scosse elettriche in caso di riparazione non conforme

- Le parti elettriche devono essere riparate da elettricisti qualificati. - Ultimata la riparazione, occorre eseguire un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.

Rischio di scossa elettrica dovuto a componenti sotto tensione! Morte per folgorazione

- Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di iniziare la riparazione.

Bordi taglienti!

Ferite da taglio - Indossare guanti di protezione.

Rischio di danneggiamento di componenti sensibili a carica elettrostatica (ESD)!

Danneggiamento dei componenti

• Prima di toccare i componenti sensibili a carica elettrostatica, utilizzare un sistema di protezione dalle cariche elettrostatiche (bracciale con collegamento a terra). Non toccare i collegamenti e le piste conduttive dei moduli.
• Trasportare i componenti sensibili a carica elettrostatica solo in materiali conduttivi o imballaggi originali.
• Tenere i componenti sensibili a carica elettrostatica lontano da materiali a carica elettrostatica (ad es. plastica).

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica. La porta è aperta. Gli accessori interni del comparto frigorifero sono stati rimossi.

4.15.1 Smontaggio della luce laterale a LED

1. Far scorrere l'attrezzo di smontaggio tra il diffusore e l'alloggiamento per sbloccare il fermo (1).
2. Estrarre il diffusore (2).
3. Sbloccare gli altri fermi del diffusore procedendo allo stesso modo.

Il diffusore è stato smontato.

Riparazione

1. Premere sul fermo per sbloccarlo (1).
2. Spostare il modulo LED verso l'alto di ca. 1 cm per scollegarlo dalla presa elettrica (2).
3. Rimuovere il modulo LED (3).

→ La luce laterale LED è stata rimossa.

4.15.2 Montaggio della luce laterale a LED

Poiché i fermi del diffusore si rompono facilmente durante lo smontaggio, il kit ricambi della luce laterale LED comprende il modulo LED e il diffusore.

1. Far scorrere l'attrezzo di smontaggio tra il diffusore e l'alloggiamento per sbloccare il fermo (1).
2. Estrarre il diffusore (2).
3. Sbloccare gli altri fermi del diffusore procedendo allo stesso modo.

1. Premere sul fermo per sbloccarlo (1).
2. Far scorrere il modulo LED verso l'alto per toglierlo dall'alloggiamento.
3. Smaltire l'alloggiamento del modulo LED utilizzato per il trasporto in sicurezza dei ricambi (3).

1. Montare il modulo LED e il diffusore in ordine inverso rispetto allo smontaggio.

Riparazione

4.16 Sostituzione della luce a LED del congelatore

Attrezzi speciali:

Utensile speciale [00342180]

L'apparecchio è dotato di una luce a LED esente da manutenzione. Queste luci possono essere riparate esclusivamente dal servizio assistenza tecnica o da tecnici autorizzati!

Rischio di scosse elettriche dovute a componenti sotto tensione! Pericolo di morte dovuto a scosse elettriche in caso di riparazione non conforme

- Le parti elettriche devono essere riparate da elettricisti qualificati. - Ultimata la riparazione, occorre eseguire un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.

Rischio di scossa elettrica dovuto a componenti sotto tensione! Morte per folgorazione

- Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di iniziare la riparazione.

Bordi taglienti!

Ferite da taglio - Indossare guanti di protezione.

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica. √ La porta è aperta.

4.16.1 Smontaggio della luce a LED del congelatore

1. Far scorrere l'attrezzo di smontaggio tra la luce e l'alloggiamento a lato della luce per creare una fessura (1).
2. Far scorrere l'attrezzo di smontaggio sull'altro lato del fermo della luce e ruotarlo in avanti (2).
3. Rimuovere la luce a LED del congelatore (3).

La luce a LED del congelatore è scollegata.

La luce a LED del congelatore è rimossa.

4.16.2 Montaggio della luce a LED del congelatore

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Sicurezza
