Typ produktu	Kombinovaná chladnička s mrazákem
Značka	Siemens
Model	KG39NAIAU
Rozměry (V x Š x H)	180 x 60 x 65 cm
Celkový čistý objem	350 L
Čistá hmotnost	80 kg
Elektrické napájení	220-240 V, 50 Hz
Energetická třída	A+++
Roční spotřeba energie	180 kWh
Chladicí funkce	NoFrost, MultiAirFlow, SuperCool
Mrazicí funkce	SuperFreeze
Displej a ovládání	Dotykový digitální displej
Dveřní alarm	Ano, zvukový a vizuální
Dětská pojistka	Ano
Údržba a čištění	Automatické odmrazování, čištění interiéru měkkým hadříkem
Náhradní díly a opravitelnost	Díly dostupné po dobu 10 let

Často kladené otázky - KG39NAIAU SIEMENS

Jak nastavit teplotu chladničky?

Použijte dotykový displej pro přístup k nabídce teploty. Klepněte na symbol chladnička a upravte pomocí šipek. Doporučená teplota je 4 °C.

Co dělat, když se spustí dveřní alarm?

Alarm zazní, pokud jsou dveře otevřeny příliš dlouho. Zavřete je správně. Pokud alarm přetrvává, zkontrolujte, zda nic nebrání zavření.

Jak aktivovat funkci SuperFreeze?

Stiskněte tlačítko SuperFreeze na displeji. Spotřebič rychle zmrazí potraviny. Automaticky se vypne po 48 hodinách.

Proč je uvnitř kondenzace?

Může k tomu dojít při vlhkém počasí nebo pokud jsou dveře často otevřeny. Zkontrolujte, zda jsou těsnění čistá a ventilace volná.

Jak vyčistit chladicí prostor?

Odpojte spotřebič. Vyjměte potraviny a police. Otřete měkkým hadříkem a mýdlovou vodou. Opláchněte a osušte. Nepoužívejte abrazivní prostředky.

Kontrolka filtru vody bliká, co dělat?

Pokud je váš model vybaven dávkovačem vody, vyměňte filtr každých 6 měsíců. Podívejte se do návodu k použití pro postup výměny.

Jak vyměnit vnitřní žárovku?

Odpojte spotřebič. Sejměte kryt žárovky otočením. Nahraďte žárovkou stejného typu (často E14, max 40W). Nasaďte kryt zpět.

Co znamená chybový kód 'E01'?

Kód E01 označuje poruchu teplotního čidla. Kontaktujte servis Siemens pro zásah.

Mohu nainstalovat chladničku do nevytápěné garáže?

Ano, ale okolní teplota nesmí klesnout pod 5 °C, aby byl zajištěn správný provoz a zabránilo se zamrznutí.

Jak ušetřit energii s tímto spotřebičem?

Umístěte spotřebič mimo zdroje tepla, nechte potraviny vychladnout před uložením, neotevírejte dveře zbytečně a zkontrolujte, zda jsou těsnění těsná.

NÁVOD K OBSLUZE KG39NAIAU SIEMENS

Poznámky k opravě - Kombinace chladničky s mrazničkou

i O tomto dokumentu 63

1.1 Důležité informace....63

1.1.1 Účel 63

1.2 Vysvětlení symbolů....63

1.2.1 Úroveň nebezpečí....63

1.2.2 Symboly nebezpečí 63

1.2.3 Struktura výstrah....64

1.2.4 Obecné symboly 64

Bezpečnost....65

2.1 Všeobecné bezpečnostní pokyny 65

2.1.1 Všechny domácí spotřebiče....65

Nástroje a pomůcky 66

Oprava....67

4.1 Výměna těsnění dvířek 67

4.1.1 Vyjmutí těsnění dvířek....67

4.1.2 Montáž těsnění dvířek 67

4.2 Výměna madla dvířek 70

4.2.1 Vyjmutí madla dvířek....70

4.2.2 Montáž madla dvířek 70

4.3 Výměna horního závěsu dvířek 71

4.3.1 Vyjmutí horního závěsu dvířek....71

4.3.2 Montáž horního závěsu 72

4.4 Výměna horního závěsu dvířek (dvířka s ukazatelem) 73

4.4.1 Vyjmutí horního závěsu dvířek....74

4.4.2 Montáž horního závěsu 75

4.5 Výměna středního závěsu dvířek....76

4.5.1 Vyjmutí středního závěsu dvířek 76

4.5.2 Montáž středního závěsu dvířek....77

4.6 Výměna dolního závěsu dvířek....78

4.6.1 Vyjmutí spodního závěsu dvířek....78

4.6.2 Montáž spodního závěsu dvířek....78

4.7 Výměna odkládací plochy 79

4.7.1 Vyjmutí odkládací plochy....79

4.7.2 Montáž odkládací plochy 79

4.8 Výměna držáku na láhve 80

4.8.1 Vyjmutí držáku na láhve.... 80

4.8.2 Montáž držáku na láhve.... 80

4.9 Výměna dveřní přihrádky....81

4.9.1 Vyjmutí dveřní přihrádky 81

4.9.2 Montáž dveřní přihrádky....81

4.10 Výměna zásobníku 82

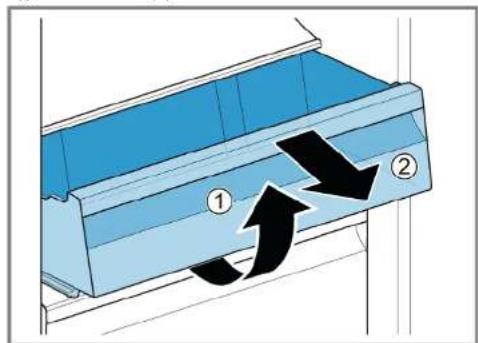

4.10.1 Vyjmutí zásobníku 82

4.10.2 Montáž zásobníku 82

4.11 Výměna zásobníku na ovoce a zeleninu.... 83

4.11.1 Vyjmutí zásobníku na ovoce a zeleninu 83

4.11.2 Montáž zásobníku na ovoce a zeleninu....83

4.12 Výměna odkládací plochy nad zásobníkem na ovoce a zeleninu.... 84

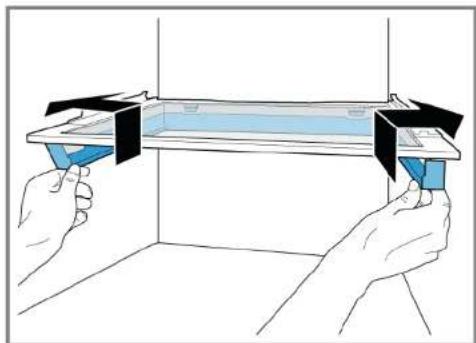

4.12.1 Vyjmutí odkládací plochy nad zásobníkem na ovoce a zeleninu ..... 84

4.12.2 Montáž odkládací plochy nad zásobníkem na ovoce a zeleninu ..... 85

4.13 Výměna zásobníku na zmrazené potraviny....86

4.13.1 Vyjmutí zásobníku na zmrazené potraviny 86

4.13.2 Montáž zásobníku na zmrazené potraviny 86

4.14 Výměna horního LED osvětlení 87

4.14.1 Demontáž horního LED osvětlení 87

4.14.2 Montáž horního LED osvětlení 87

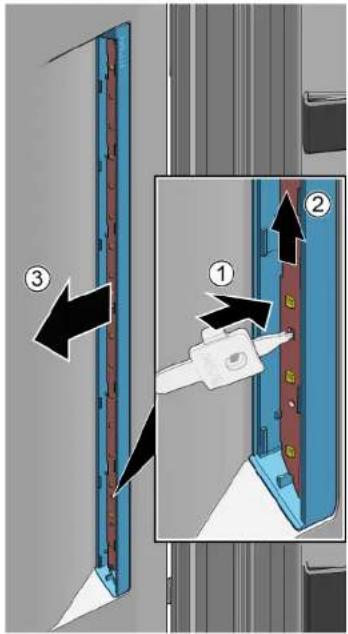

4.15 Výměna bočního LED osvětlení 88

4.15.1 Demontáž bočního LED osvětlení....88

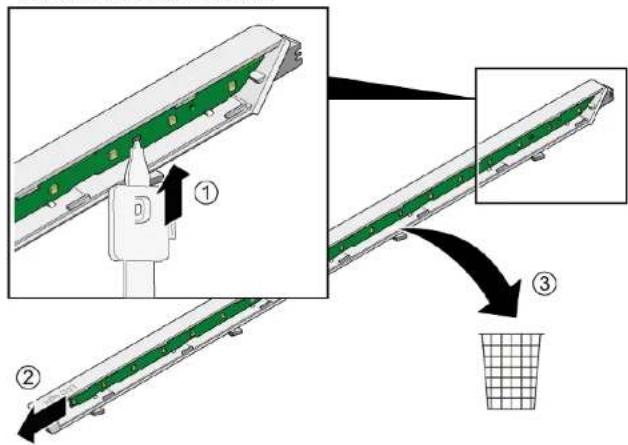

4.15.2 Montáž bočního LED osvětlení....89

4.16 Výměna LED osvětlení v mrazničce 91

4.16.1 Demontáž LED osvětlení v mrazničce....91

4.16.2 Montáž LED osvětlení mrazničky....91

i O tomto dokumentu

1.1 Důležité informace

1.1.1 Účel

Tyto pokyny k opravě pomáhají spotřebiteli při vlastnoruční opravě spotřebičů v souladu s platnými předpisy o ekodesignu (platnými k 03/2021).

Obsahují informace o výměně některých náhradních dílů včetně příslušných výstrah a nebezpečí.

V případě dotazů se obraťte na náš zákaznický servis. Za škody ručíme pouze v případě, že budou správně dodrženy pokyny k opravě.

1.2 Vysvětlení symbolů

1.2.1 Úroveň nebezpečí

Jednotlivé úrovně výstrah se skládají ze symbolu a signálního slova. Signální slova uvádějí závažnost nebezpečí.

Úroveň výstrahy Význam
⚠ NEBEZPEČÍ	Nedodržení výstražného upozornění způsobí smrt nebo vážná zranění.
⚠ VÝSTRAHA	Nedodržení výstražného upozornění může způsobit smrt nebo vážná zranění.
⚠ POZOR	Nedodržení výstražného upozornění může způsobit lehká zranění.
POZOR!	Nedodržení výstražného upozornění může způsobit škody na majetku.

Tabulka 1: Úroveň nebezpečí

1.2.2 Symboly nebezpečí

Symboly nebezpečí jsou symbolická znázornění určující druh nebezpečí. V tomto dokumentu jsou použity následující symboly nebezpečí:

Symbol nebezpečí Význam
		Obecné výstražné upozornění
		Nebezpečí vycházející z elektrického na-pětí
		Nebezpečí výbuchu
		Nebezpečí pořezání
		Nebezpečí rozdrcení

i O tomto dokumentu

Symbol nebezpečí Význam
		Nebezpečí spojené s horkými povrchy
		Nebezpečí vycházející ze silného elektromagnetického pole
		Nebezpečí z neionizujícího záření

Tabulka 2: Symboly nebezpečí

1.2.3 Struktura výstrah

Výstrahy použité v tomto dokumentu mají standardizovaný vzhled a strukturu.

Následující příklad ukazuje výstrahu, která varuje před zásahem elektrickým proudem při dotyku dílů pod proudem. Je uvedeno opatření pro zabránění rizika.

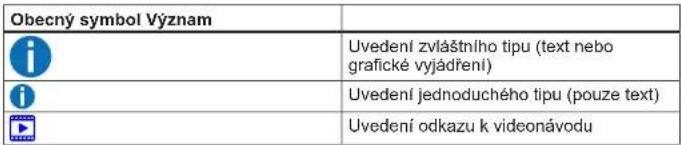

1.2.4 Obecné symboly

V tomto dokumentu jsou použity následující obecné symboly:

Obecný symbol Význam
	Uvedení požadovaných nástrojů
	Uvedení požadovaných podmínek
	Uvedení podmínky (když, pak atd.)
	Uvedení výsledku
Start|Uvedení klávesy nebo tlačitka
[00123456] Uvedení čísla materiálu
Status Uvedení zobrazeného textu / okna (na ukazateli spotřebiče)

Tabulka 3: Obecné symboly

Bezpečnost

2.1 Všeobecné bezpečnostní pokyny

2.1.1 Všechny domácí spotřebiče

Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem!

• Chyby při opravě elektrických součástí mohou vést k úrazu elektrickým proudem!
• Odpojte spotřebič ze sítě alespoň 60 sekund před zahájením prací.
• Po opravě nechte provést bezpečnostní zkoušku podle VDE 0701 nebo specifických předpisů dané země.

Nebezpečí poranění o ostré hrany!

■ Používejte ochranné rukavice.

Nebezpečí rozdrcení během opravy, údržby, odstranění závad a servisu těžkými a pohyblivými součástmi

■ Používejte bezpečnostní obuv. ■ Zajistěte těžké součásti před pádem. ■ Nesahejte na pohyblivé součásti.

Nebezpečí z hlediska bezpečnosti / funkce spotřebiče! ■ Používejte pouze originální náhradní díly. Nebezpečí poškození elektrostaticky citlivých součástí (elektrostatický výboj)! ■ Nedotýkejte se modulů, včetně přípojek a vodičů.

Nástroje a pomůcky

Označení Detaily Snímky
Torx Bit TX20[00340865]	6,3 mm (1/4")
Speciální nástroj[00342180]

Oprava

4.1 Výměna těsnění dvířek

Požadavek:

Dvířka jsou otevřená.

4.1.1 Vyjmutí těsnění dvířek

1. Uvolněte těsnění dvířek z drážky v pravém a levém rohu.

1. Vytáhněte těsnění z drážky.

Těsnění dvířek je vyjmuté.

4.1.2 Montáž těsnění dvířek

Nové těsnění dvířek může mít trochu jinou šířku než původní těsnění. Dovření dvířek ani dlouhodobá funkce tím nebudou ovlivněny. Pokud má spotřebič nastavitelné závěsy nebo nástavce závěsů, můžete dovření dvířek následně upravit. Malé boční otvory v těsnění dvířek jsou funkční (slouží pro přívod vzduchu). Nejsou vadou výrobku.

Oprava

1. Zkontrolujte, zda není poškozena drážka těsnění.

1. Pokud je drážka těsnění poškozená, kontaktujte zákaznický servis.

3.

Lehká deformace těsnění dvířek je normální a nemá vliv na jeho funkci. Před vložením do spotřebiče doporučujeme těsnění narovnat.

Těsnění zahřejte fénem nebo horkou vodou a manuálně upravte jeho tvar.

1. Zatlačte horní a dolní rohy těsnění do drážky.

1. Postupně zatlačte do drážky celé těsnění.

Těsnění dvířek je namontované.

Oprava

4.2 Výměna madla dvířek

Speciální nástroje:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Plochý šroubovák Čepel 10 mm x 1,6 mm x 200 mm

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie. Dvířka jsou otevřená.

4.2.1 Vyjmutí madla dvířek

1. Odstraňte dvě krytky šroubů (1).
2. Vyšroubujte dva šrouby (2).
3. Vyjměte madlo dvířek (3).

Madlo dvířek je vyjmuté.

Madlo druhých dvířek může být vyjmuto stejným způsobem.

4.2.2 Montáž madla dvířek

▶ Montáž provedte v opačném sledu.

Oprava

4.3 Výměna horního závěsu dvířek

Speciální nástroje:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie. √ Vnitřní kování spotřebiče je odstraněno.

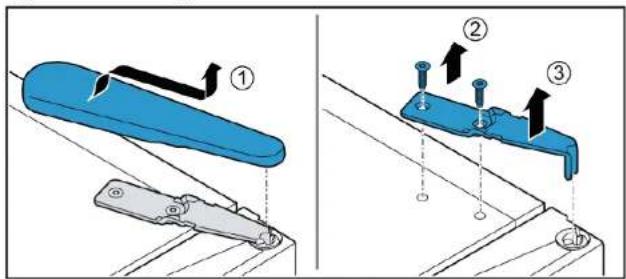

4.3.1 Vyjmutí horního závěsu dvířek

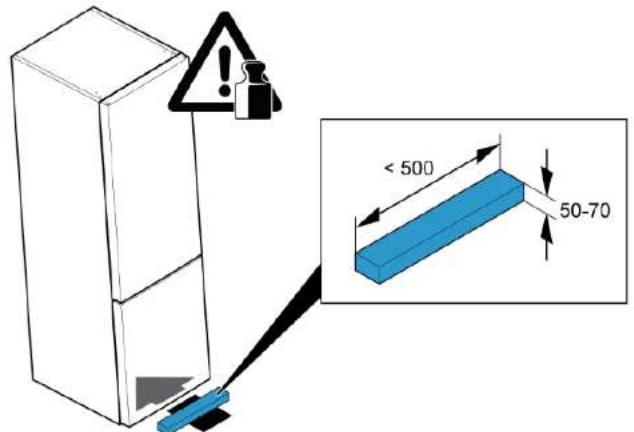

1. Posuňte podpůrnou část pod základní díl.

1. Odstraňte kryt horního závěsu (1).
2. Vyšroubujte dva šrouby (2).
3. Vyjměte horní závěs (3).

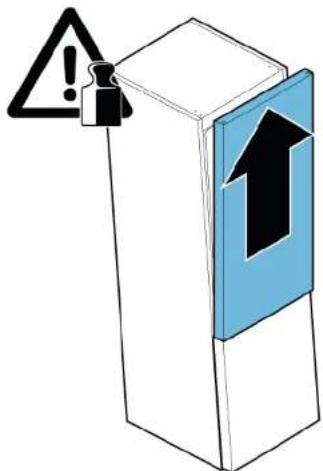

1. Vyjměte horní dvířka.

Horní závěs je vyjmutý.

4.3.2 Montáž horního závěsu

▶ Montáž proveďte v opačném sledu.

Oprava

4.4 Výměna horního závěsu dvířek (dvířka s ukazatelem)

Speciální nástroje:

Torx Bit TX20 6,3 mm (1/4") [00340865]

VÝSTRAHA

Těžké, objemné spotřebiče!

Poranění zad a svalů

• Odstranění dvířek spotřebiče by měl provádět výhradně školený odborník. ▶ Pro manipulaci se spotřebičem jsou nutní dva lidé.
• Použijte pouze vhodné nástroje a zařízení.

POZOR

Ostré hrany!

Nebezpečí řezných poranění

▶ Používejte ochranné rukavice.

⚠️ VÝSTRAHA

Sklouznutí nakloněných spotřebičů!

Zlomeniny / poranění rozdrcením

Zajistěte spotřebiče proti sklouznutí.

POZOR

Nebezpečí padajících dílů kvůli uvolněným šroubům!

Poranění padajícími díly.

- Zajistěte jednotlivé součásti před pádem.

POZOR!

Nebezpečí padajících dílů kvůli uvolněným šroubům!

Poškození jiných částí spotřebiče nebo prvků domácnosti zákazníka, např. podlahy.

Zajistěte jednotlivé součásti před pádem.

NEBEZPEČÍ

Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem! V případě neodborné opravy hrozí nebezpečí smrtelného úrazu elektrickým proudem

• Opravu elektrického zařízení smí provádět jen kvalifikovaný elektrikář. Po opravě nechte provést bezpečnostní zkoušku podle VDE 0701 nebo specifických předpisů dané země.

NEBEZPEČÍ

Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem! Usmrcení elektrickým proudem

- Odpojte spotřebič od přívodu elektrického proudu alespoň 60 sekund před zahájením opravy.

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie. Vnitřní kování spotřebiče je odstraněno.

Oprava

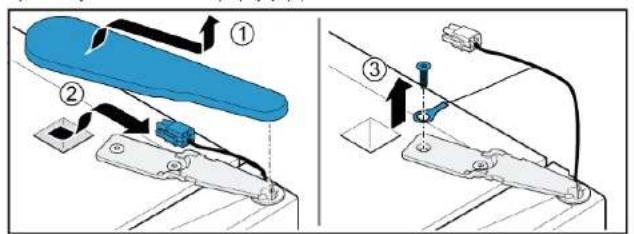

4.4.1 Vyjmutí horního závěsu dvířek

1. Posuňte podpůrnou část pod základní díl.

1. Odstraňte kryt horního závěsu (1).
2. Odpojte elektrické připojení (2).
3. Vyšroubujte šroub zemnicí přípojky (3).

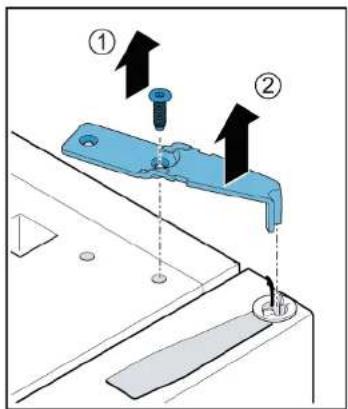

1. Vyšroubujte šroub (1).
2. Vyjměte horní závěs (2).

1. Vyjměte horní dvířka.

Horní závěs je vyjmutý.

4.4.2 Montáž horního závěsu

▶ Montáž proveďte v opačném sledu.

Oprava

4.5 Výměna středního závěsu dvířek

Speciální nástroje:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie. √ Vnitřní kování spotřebiče je vyjmuté. √ Horní závěs dvířek je vyjmutý.

√ Horní dvířka jsou vyjmutá.

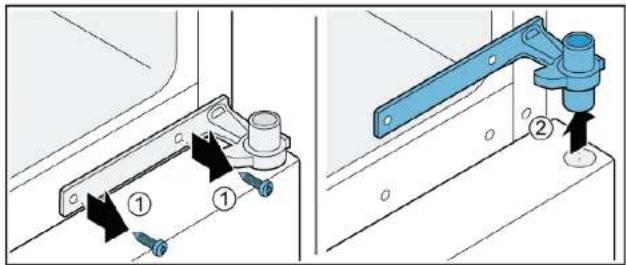

4.5.1 Vyjmutí středního závěsu dvířek

1. Vyšroubujte dva šrouby (1).
2. Vyjměte střední závěs (2).

1. Vyjměte dolní dvířka.

Střední závěs je vyjmutý.

4.5.2 Montáž středního závěsu dvířek

▶ Montáž proveďte v opačném sledu.

Oprava

4.6 Výměna dolního závěsu dvířek

Speciální nástroje:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Těžké, objemné spotřebiče!

Poranění zad a svalů

• Odstranění dvířek spotřebiče by měl provádět výhradně školený odborník. ▶ Pro manipulaci se spotřebičem jsou nutní dva lidé.
• Použijte pouze vhodné nástroje a zařízení.

Ostré hrany!

Nebezpečí řezných poranění

- Používejte ochranné rukavice.

Sklouznutí nakloněných spotřebičů!

Zlomeniny / poranění rozdrcením

Zajistěte spotřebiče proti sklouznutí.

Nebezpečí padajících dílů kvůli uvolněným šroubům!

Poranění padajícími díly.

Zajistěte jednotlivé součásti před pádem.

Nebezpečí padajících dílů kvůli uvolněným šroubům!

Poškození jiných částí spotřebiče nebo prvků domácnosti zákazníka,

např. podlahy.

- Zajistěte jednotlivé součásti před pádem.

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie. √ Vnitřní kování spotřebiče je odstraněno. √ Horní závěs je vyjmutý.

Střední závěs je vyjmutý.

4.6.1 Vyjmutí spodního závěsu dvířek

1. Vyšroubujte dva šrouby (1).
2. Vyjměte spodní závěs (2).

Spodní závěs dvířek je vyjmutý.

4.6.2 Montáž spodního závěsu dvířek

▶ Montáž proveďte v opačném sledu.

Oprava

4.7 Výměna odkládací plochy

Požadavek:

Dvířka jsou otevřená.

4.7.1 Vyjmutí odkládací plochy

1. Zvedněte vzadu odkládací plochu (1).
2. Odkládací plochu (2) uvolněte.

Odkládací plocha je vyjmutá.

4.7.2 Montáž odkládací plochy

- Montáž proveďte v opačném sledu.

Oprava

4.8 Výměna držáku na láhve

Požadavek:

Dvířka jsou otevřená.

4.8.1 Vyjmutí držáku na láhve

▶ Vytáhněte držák na láhve.

Držák na láhve je vyjmutý.

4.8.2 Montáž držáku na láhve

▶ Montáž proveďte v opačném sledu.

Oprava

4.9 Výměna dveřní přihrádky

Požadavek:

Dvířka jsou otevřená.

4.9.1 Vyjmutí dveřní přihrádky

Zvedněte dveřní přihrádku nahoru.

Dveřní přihrádka je vyjmutá.

4.9.2 Montáž dveřní přihrádky

▶ Montáž proveďte v opačném sledu.

Oprava

4.10 Výměna zásobníku

Požadavek:

Dviřka jsou otevřená.

4.10.1 Vyjmutí zásobníku

1. Co nejvíce vytáhněte zásobník.
2. Zásobník vpředu zvedněte (1).
3. Vyjměte zásobník (2).

Zásobník je vyjmutý.

4.10.2 Montáž zásobníku

▶ Montáž proveďte v opačném sledu.

Oprava

4.11 Výměna zásobníku na ovoce a zeleninu

Požadavek:

Dviřka jsou otevřená.

4.11.1 Vyjmutí zásobníku na ovoce a zeleninu

1. Co nejvíce vytáhněte zásobník na ovoce a zeleninu.
2. Zvedněte vpředu (1) zásobník na ovoce a zeleninu.
3. Vyjměte zásobník (2).

Zásobník na ovoce a zeleninu je vyjmutý.

4.11.2 Montáž zásobníku na ovoce a zeleninu

▶ Montáž proveďte v opačném sledu.

Oprava

4.12 Výměna odkládací plochy nad zásobníkem na ovoce a zeleninu

Požadavek:

Dvířka jsou otevřená. Zásobník na ovoce a zeleninu je vyjmutý. → 83

4.12.1 Vyjmutí odkládací plochy nad zásobníkem na ovoce a zeleninu

1. Zatlačte těsnicí rám nahoru a ven.

Boční háky jsou uvolněné.

1. Zvedněte těsnicí rám a posuňte jej dozadu.

Zadní háky jsou uvolněné.

1. Vyjměte těsnicí rám.
2. Zvedněte odkládací plochu nad zásobníkem na ovoce a zeleninu a vytočte ji do strany.

Odkládací plocha nad zásobníkem na ovoce a zeleninu je vyjmutá.

Oprava

4.12.2 Montáž odkládací plochy nad zásobníkem na ovoce a zeleninu

▶ Montáž provedte v opačném sledu.

Oprava

4.13 Výměna zásobníku na zmrazené potraviny

Požadavek:

Dviřka jsou otevřená.

4.13.1 Výjmutí zásobníku na zmrazené potraviny

1. Úplně vytáhněte zásobník na zmrazené potraviny (1).
2. Vyjměte zásobník na potraviny (2).

Zásobník na zmrazené potraviny je vyjmutý.

4.13.2 Montáž zásobníku na zmrazené potraviny

▶ Montáž proveďte v opačném sledu.

Oprava

4.14 Výměna horního LED osvětlení

Speciální nástroje:

Speciální nástroj [00342180]

Váš spotřebič je vybaven bezúdržbovým LED osvětlením. Tato osvětlení smí být opravena pouze zákaznickým servisem nebo oprávněným technikem!

NEBEZPEČÍ Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem! V případě neodborné opravy hrozí nebezpečí smrtelného úrazu elektrickým proudem - Opravu elektrického zařízení smí provádět jen kvalifikovaný elektrikář. - Po opravě nechte provést bezpečnostní zkoušku podle VDE 0701 nebo specifických předpisů dané země.

NEBEZPEČÍ Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem! Usmrcení elektrickým proudem ► Odpojte spotřebič od přívodu elektrického proudu alespoň 60 sekund před zahájením opravy.

POZOR Ostré hrany Nebezpečí řezných poranění Používejte ochranné rukavice

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie. Dvířka jsou otevřená.

4.14.1 Demontáž horního LED osvětlení

1. Zasuňte nástroj pro demontáž mezi horní LED osvětlení a vnitřní vložku chladicího prostoru, abyste uvolnili háky (1).
2. Vyjměte horní LED osvětlení (2).

1. Odpojte elektrické připojení horního LED osvětlení. → Horní LED osvětlení je vyjmuté.

4.14.2 Montáž horního LED osvětlení

Montáž proveďte v opačném sledu.

Oprava

4.15 Výměna bočního LED osvětlení

Speciální nástroje:

Speciální nástroj [00342180]

Váš spotřebič je vybaven bezúdržbovým LED osvětlením.

Tato osvětlení smí být opravena pouze zákaznickým servisem nebo oprávněným technikem!

NEBEZPEČÍ

Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem! V případě neodborné opravy hrozí nebezpečí smrtelného úrazu elektrickým proudem.

• Opravu elektrického zařízení smí provádět jen kvalifikovaný elektrikář.
• Po opravě nechte provést bezpečnostní zkoušku podle VDE 0701 nebo specifických předpisů dané země.

NEBEZPEČÍ

Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem! Usmrcení elektrickým proudem

- Odpojte spotřebič od přívodu elektrického proudu alespoň 60 sekund před zahájením opravy.

POZOR

Ostré hrany!

Nebezpečí řezných poranění

▶ Používejte ochranné rukavice.

POZOR!

Nebezpečí poškození elektrostaticky citlivých součástí (elektrostatický výboj)!

Poškození součástí

• Předtím, než se dotknete elektrostaticky citlivých součástí, použijte elektrostatický ochranný systém (ochrannou zemnicí zastrčku). Nedotýkejte se připojek a vodičů modulů. Elektrostaticky citlivé součásti přepravujte pouze ve vodivých materiálech nebo originálním balení. Elektrostaticky citlivé součásti udržujte mimo materiály schopné elektrostatického nabití (např. plasty).

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie. Dvířka jsou otevřená. √ Vnitřní kování chladničky je vyjmuté.

4.15.1 Demontáž bočního LED osvětlení

1. Pro uvolnění háku zasuňte nástroj pro demontáž mezi difuzor osvětlení a kryt (1).
2. Odeberte difuzor osvětlení (2).
3. Stejným způsobem uvolněte jednotlivé upevňovací háky difuzoru.

Difuzor osvětlení je vyjmutý.

Oprava

1. Stiskněte upevňovací hák, abyste ho uvolnili (1).
2. Posuňte LED modul nahoru cca o 1 cm, a odstraňte a odpojte jej tak z elektrické zásuvky (2).
3. Vyjměte LED moduly (3).

Boční LED osvětlení je vyjmuté.

4.15.2 Montáž bočního LED osvětlení

Protože se háky difuzoru osvětlení během demontáže snadno zlomí, obsahuje sada náhradních dílů bočního LED osvětlení také LED modul a difuzor osvětlení.

1. Pro uvolnění háku zasuňte nástroj pro demontáž mezi difuzor osvětlení a kryt (1).
2. Odeberte difuzor osvětlení (2).
3. Stejným způsobem uvolněte jednotlivé upevňovací háky difuzoru.

1. Stiskněte upevňovací hák, abyste ho uvolnili (1).
2. Posuňte LED modul směrem nahoru ven z pouzdra.
3. Odstraňte pouzdro LED modulu, které se používá z bezpečnostních důvodů při přepravě náhradních dílů (3).

1. Proveďte montáž LED modulu a difuzoru osvětlení v opačném sledu, než jste je odstraňovali.

Oprava

4.16 Výměna LED osvětlení v mrazničce

Speciální nástroje:

Speciální nástroj [00342180]

Váš spotřebič je vybaven bezúdržbovým LED osvětlením. Tato osvětlení smí být opravena pouze zákaznickým servisem nebo oprávněným technikem!

NEBEZPEČÍ

Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem! V případě neodborné opravy hrozí nebezpečí smrtelného úrazu elektrickým proudem

• Opravu elektrického zařízení smí provádět jen kvalifikovaný elektrikář.
• Po opravě nechte provést bezpečnostní zkoušku podle VDE 0701 nebo specifických předpisů dané země.

NEBEZPEČÍ

Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem! Usmrcení elektrickým proudem

- Odpojte spotřebič od přívodu elektrického proudu alespoň 60 sekund před zahájením opravy.

POZOR

Ostré hrany Nebezpečí řezných poranění

▶ Používejte ochranné rukavice.

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie. Dvířka jsou otevřená.

4.16.1 Demontáž LED osvětlení v mrazničce

1. Zasuňte nástroj pro demontáž mezi osvětlení a kryt na boční straně osvětlení tak, aby vznikla mezera (1).
2. Posuňte nástroj pro demontáž na druhou stranu upevňovacího háku osvětlení a otočte jej dopředu (2).
3. Vyjměte LED osvětlení mrazničky (3).

LED osvětlení mrazničky je odpojené.

LED osvětlení mrazničky je vyjmuté.

4.16.2 Montáž LED osvětlení mrazničky

▶ Montáž proveďte v opačném sledu.

Poznámky k opravám - Kombinace chladničky a mrazničky

i O tomto dokumentu.... 567

1.1 Důležité informace 567 1.1.1 Účel 567

1.2 Vysvětlení symbolů 567 1.2.1 Úrovně nebezpečí 567 1.2.2 Symboly označující rizika 567 1.2.3 Struktura varování 568 1.2.4 Všeobecné symboly 568

Bezpečnost......569

2.1 Všeobecné bezpečnostní pokyny 569 2.1.1 Všechny domácí spotřebiče....569

4.11 Výměna nádoby na ovoce a zeleninu 587 4.11.1 Odebrání nádoby na ovoce a zeleninu 587 4.11.2 Montáž nádoby na ovoce a zeleninu 587

4.12 Výměna odkládací plochy nad nádobou na ovoce a zeleninu 588 4.12.1 Odebrání odkládací plochy nad nádobou na ovoce a zeleninu ..... 588 4.12.2 Montáž odkládací plochy nad nádobu na ovoce a zeleninu.... 589

4.13 Výmena nádoby na zmrazené potraviny....590

4.13.1 Odobratie nádoby na zmrazené potraviny 590

4.13.2 Montáž nádoby na zmrazené potraviny....590

1.2.1 Úrovne nebezpečenstva

Úroveň varovania obsahuje symbol a signalizačné slovo. Signalizačné slovo naznačuje mieru nebezpečenstva.

1.2.4 Všeobecné symboly

Všeob. symbol Význam
	Označenie prepojenia na videonávod
	Označenie požadovaných nástrojov
	Označenie požadovaných podmienok
	Označenie podmienky (ak..., potom...)
	Označenie výsledku
Spustenie Označenie klávesu alebo tlačidla
[00123456] Označenie čísla materiálu
Stav Označenie zobrazeného textu/okna (na displeji spotrebiča)

Tabuľka 3: Všeobecné symboly

Všeob. symbol Význam
	Označenie prepojenia na videonávod
	Označenie požadovaných nástrojov
	Označenie požadovaných podmienok
	Označenie podmienky (ak..., potom...)
	Označenie výsledku
Spustenie Označenie klávesu alebo tlačidla
[00123456] Označenie čísla materiálu
Stav Označenie zobrazeného textu/okna (na displeji spotrebiča)

Bezpečnosť

2.1 Všeobecné bezpečnostné pokyny

2.1.1 Všetky domáce spotrebiče

Dverová úchytka je odobratá.

▶ Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

Horný záves je odobratý.

- Při montáži postupujte v opačném pořadí kroků demontáže.

Oprava

Elektrické díly smí opravovat pouze kvalifikovaný elektrikář.

Horní závěs je odebrán.

- Při montáži postupujte v opačném pořadí kroků demontáže.

Oprava

- Při montáži postupujte v opačném pořadí kroků demontáže.

Oprava

- Při montáži postupujte v opačném pořadí kroků demontáže.

Oprava

- Při montáži postupujte v opačném pořadí kroků demontáže.

Oprava

- Při montáži postupujte v opačném pořadí kroků demontáže.

Oprava

- Při montáži postupujte v opačném pořadí kroků demontáže.

Oprava

Úložná nádoba je odebrána.

- Při montáži postupujte v opačném pořadí kroků demontáže.

Oprava

4.11 Výměna nádoby na ovoce a zeleninu

Požadavek:

Nádoba na ovoce a zeleninu je odebrána.

4.11.2 Montáž nádoby na ovoce a zeleninu

- Při montáži postupujte v opačném pořadí kroků demontáže.

Oprava

4.12 Výměna odkládací plochy nad nádobou na ovoce a zeleninu

Požadavek:

4.12.1 Odebrání odkládací plochy nad nádobou na ovoce a zeleninu

1. Zatlačte těsnicí rám nahoru a ven.

1. Odoberte tesniaci rám.
2. Nadvihnite odkladaciu plochu nad nádobou na ovocie a zeleninu a vyklopte ju nabok.

Odkladacia plocha nad nádobou na ovocie a zeleninu je odobratá.

Oprava

4.12.2 Montáž odkladacej plochy nad nádobu na ovocie a zeleninu

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

4.13 Výmena nádoby na zmrazené potraviny

Požiadavka:

Nádoba na zmrazené potraviny je odobratá.

4.13.2 Montáž nádoby na zmrazené potraviny

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

Vo výbave vášho spotrebiča je bezúdržbové LED svetlo.

- Elektrické diely má opravovať kvalifikovaný elektrikár.

Odpojte spotrebič od elektrického zdroja aspoň 60 sekúnd pred začiatkom opráv.

UPOZORNENIE

Ostré hrany!

Rezné poranenia

▶ Noste ochranné rukavice.

Požiadavka:

Spotrebič je odpojený od elektrického napájania.

▶ Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

Vo výbave vášho spotrebiča je bezúdržbové LED svetlo.

Elektrické diely má opravovať kvalifikovaný elektrikár.

Odpojte spotrebič od elektrického zdroja aspoň 60 sekúnd pred začiatkom opráv.

UPOZORNENIE

Ostré hrany!

Rezné poranenia

▶ Noste ochranné rukavice.

POZORI

Riziko poškodenia elektrostaticky citlivých komponentov (ESD)!! Poškodenie komponentov

- Pred dotknutím ESD použite systém elektrostatickej ochrany (náramok s uzemňovacou zástrčkou).

2022-09-02_8001237604 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana 593 z 714

1. Pri odobratí LED modulu postupujte v opačnom poradí krokov montáže.

Oprava

Vo výbave vášho spotrebiča je bezúdržbové LED svetlo.

- Elektrické diely má opravovať kvalifikovaný elektrikár.

- Odpojte spotrebiče od elektrického zdroja aspoň 60 sekúnd pred začiatkom opráv.

UPOZORNENIE

Ostré hrany!

Rezné poranenia

▶ Noste ochranné rukavice.

Požiadavka:

Spotřebič je odpojený od elektrického napájení.

- Při montáži postupujte v opačném pořadí kroků demontáže.

Zlomeniny kostí/pohmožděniny

▶ Chraňte spotřebič před sklouznutím.

POZOR

Zlomeniny kostí/pohmožděniny

▶ Chraňte spotřebič před sklouznutím.
