Ürün Tipi	Kombi Buzdolabı-Dondurucu
Marka	Siemens
Model	KG39NAIAU
Boyutlar (Y x G x D)	180 x 60 x 65 cm
Toplam Net Hacim	350 L
Net Ağırlık	80 kg
Elektrik Beslemesi	220-240 V, 50 Hz
Enerji Sınıfı	A+++
Yıllık Enerji Tüketimi	180 kWh
Soğutma Fonksiyonu	NoFrost, MultiAirFlow, SuperCool
Dondurma Fonksiyonu	SuperFreeze
Ekran ve Kumandalar	Dokunmatik Dijital Ekran
Kapı Alarmı	Evet, sesli ve görsel
Çocuk Kilidi	Evet
Bakım ve Temizlik	Otomatik buz çözme, iç temizlik yumuşak bezle
Yedek Parçalar ve Onarılabilirlik	10 yıl boyunca yedek parça mevcut

Sık sorulan sorular - KG39NAIAU SIEMENS

Buzdolabı sıcaklığı nasıl ayarlanır?

Sıcaklık menüsüne erişmek için dokunmatik ekranı kullanın. Buzdolabı sembolüne dokunun ve oklarla ayarlayın. Önerilen sıcaklık 4°C'dir.

Kapı alarmı çalarsa ne yapmalıyım?

Kapı çok uzun süre açık kalırsa alarm çalar. Kapıyı doğru şekilde kapatın. Alarm devam ederse, kapanmayı engelleyen bir şey olup olmadığını kontrol edin.

SuperFreeze fonksiyonu nasıl etkinleştirilir?

Ekrandaki SuperFreeze düğmesine basın. Cihaz yiyecekleri hızla dondurur. 48 saat sonra otomatik olarak durur.

İçeride neden yoğuşma oluyor?

Nemli havalarda veya kapı sık sık açılırsa bu olabilir. Contaların temiz olduğundan ve havalandırmanın serbest olduğundan emin olun.

Buzdolabı bölmesi nasıl temizlenir?

Cihazın fişini çekin. Yiyecekleri ve rafları çıkarın. Yumuşak bir bez ve sabunlu suyla temizleyin. Durulayın ve kurulayın. Aşındırıcı ürünler kullanmayın.

Su filtresi ışığı yanıp sönüyor, ne yapmalıyım?

Modelinizde su dağıtıcısı varsa, filtreyi her 6 ayda bir değiştirin. Değiştirme talimatları için kılavuza bakın.

İç ampul nasıl değiştirilir?

Cihazın fişini çekin. Ampul kapağını çevirerek çıkarın. Aynı tip bir ampulle değiştirin (genellikle E14, maksimum 40W). Kapağı yerine takın.

Hata kodu 'E01' ne anlama geliyor?

E01 kodu, sıcaklık sensörü arızasını belirtir. Müdahale için Siemens satış sonrası servisiyle iletişime geçin.

Buzdolabını ısıtılmayan bir garaja kurabilir miyim?

Evet, ancak ortam sıcaklığı doğru çalışmayı sağlamak ve donmayı önlemek için 5°C'nin altına düşmemelidir.

Bu cihazla nasıl enerji tasarrufu yapılır?

Cihazı ısı kaynaklarından uzağa yerleştirin, yiyecekleri yerleştirmeden önce soğumaya bırakın, kapıyı gereksiz yere açmayın ve contaların sızdırmaz olduğundan emin olun.

KULLANIM KILAVUZU KG39NAIAU SIEMENS

Onarım İpuçları - Soğutucu/Dondurucu kombine cihazı

Bu doküman hakkında

1.1 Önemli bilgi

1.1.1 Amacı

1.2 Sembollerin açıklaması

1.2.1 Tehlike kademeleri

1.2.2 Tehlike sembolleri

1.2.3 İkaz bilgilerinin yapısı

1.2.4 Genel semboller

Güvenlik

2.1 Genel Güvenlik bilgileri

2.1.1 Tüm ev gereçleri

Ekipman ve yardım

Onarım

4.1 Kapı contasının değiştirilmesi

4.1.1 Kapı contasının çıkartılması 690

4.1.2 Kapı contasının takılması 690

4.2 Kapı tutamağının değiştirilmesi 693

4.2.1 Kapı tutamağının çıkartılması 693

4.2.2 Kapı tutamağının takılması 693

4.3 Kapının üst menteşesinin değiştirilmesi....694

4.3.1 Kapının üst menteşesinin çıkartılması 694

4.3.2 Kapının üst menteşesinin takılması 695

4.4 Kapının üst menteşesinin değiştirilmesi (göstergeli kapı)...... 696

4.4.1 Kapının üst menteşesinin çıkartılması 697

4.4.2 Kapının üst menteşesinin takılması 698

4.5 Kapının orta menteşesinin değiştirilmesi 699

4.5.1 Kapının orta menteşesinin çıkartılması 699

4.5.2 Kapının orta menteşesinin takılması....700

4.6 Kapının alt menteşesinin değiştirilmesi....701

4.6.1 Kapının alt menteşesinin çıkartılması 701

4.6.2 Kapının alt menteşesinin takılması 701

4.7 Raf yüzeyinin değiştirilmesi 702

4.7.1 Raf yüzeyinin çıkartılması 702

4.7.2 Raf yüzeyinin takılması 702

4.8 Şişe rafının değiştirilmesi 703

4.8.1 Şişe rafının çıkartılması 703

4.8.2 Şişe rafının takılması 703

4.9 Kapı rafının değiştirilmesi 704

4.9.1 Kapı rafının çıkartılması 704

4.9.2 Kapı rafının takılması 704

4.10 Saklama kabını değiştirme 705

4.10.1 Saklama kabını çıkarma 705

4.10.2 Saklama kabını takma 705

4.11 Meyve-sebze kabının değiştirilmesi 706

4.11.1 Meyve-sebze kabininin çıkarılması....706

4.11.2 Meyve-sebze kabininin takılması 706

4.12 Meyve-sebze kabının üzerindeki rafı değiştirme.... 707

4.12.1 Meyve-sebze kabının üzerindeki rafı çıkarma....707

4.12.2 Meyve-sebze kabının üzerindeki rafı takma....708

4.13 Dondurulacak gıda kabının değiştirilmesi....709

4.13.1 Dondurulacak gıda kabının çıkarılması 709

4.13.2 Dondurulacak gıda kabının takılması 709

4.14 LED üst lambayı değiştirme 710

4.14.1 LED üst lambayı çıkarma 710

4.14.2 LED üst lambayı takma....710

4.15 LED yan lambayı değiştirme 711

4.15.1 LED yan lambayı çıkarma 711

4.15.2 LED yan lambayı takma....712

4.16 LED derin dondurucu lambasını değiştirme 714

4.16.1 LED derin dondurucu lambasını çıkarma....714

4.16.2 LED derin dondurucu lambasını takma 714

i Bu doküman hakkında

1.1 Önemli bilgi

1.1.1 Amacı

Bu onarım ipuçları, tüketicinin cihazları, geçerli eko-tasarım yönetmeliğine göre (03/2021 itibarıyla) kendi başına onarması için destek sunar.

İpuçları, tanımlanmış yedek parçaların nasıl değiştirilmesi gerektiğine dair bilgiler, uyarılar ve söz konusu riskleri içerir.

Sorularınız varsa, lütfen yetkili servisimizle irtibata geçiniz. Yalnızca onarım ipuçlarına gerektiği gibi uyulduğu takdirde hasarlar için sorumluluk üstleniriz.

1.2 Sembollerinin açıklaması

1.2.1 Tehlike kademeleri

Tehlike kademeleri bir sembolden ve bir sinyal kelimesinden oluşur. Sinyal kelimesi tehlikenin şiddetini ve önemini tanımlar.

Tehlike kademesi Anlamı
	TEHLİKE	İkaz bilgisinin dikkate alınmaması ölüme veya ağır yaralanmalara sebep olur.
	UYARI	İkaz bilgisinin dikkate alınmaması ölüme veya ağır yaralanmalara sebep olabilir.
	DİKKAT	İkaz bilgisinin dikkate alınmaması hafif yaralanmalara sebep olabilir.
	DİKKAT!	İkaz bilgisinin dikkate alınmaması maddi hasarların oluşmasına sebep olabilir.

Tablo 1: Tehlike kademeleri

1.2.2 Tehlike sembolleri

Tehlike sembolleri, tehlike türü hakkında bilgi veren anlamlı resimsel gösterimlerdir. Bu dokümanda aşağıdaki tehlike sembolleri kullanılmıştır:

Tehlike sembolü Anlamı
		Genel ikaz bilgisi
		Elektrik geriliminden kaynaklanan tehlike
		Pallamadan kaynaklanan tehlike
		Kesmeden dolayı yararlanma tehlikesi
		Sıkışıp ezilmeden dolayı yaralanma tehlikesi

i Bu doküman hakkında

Tehlike sembolü Anlamı
		Sıcak yüzeylerden kaynaklanan tehlike
		Güçlü elektromanyetik alan tehlikesi
		İyonizasyon olmayan ışınlardan kaynaklanan tehlike

Tablo 2: Tehlike sembolleri

1.2.3 İkaz bilgilerinin yapısı

Bu dokümandaki ikaz bilgilerinin standart olarak görünüşü ve yapısı aynıdır.

Aşağıdaki örnekte, gerilim ileten parçalar nedeniyle oluşabilecek elektrik çarpması tehlikesi hakkında uyarıda bulunan bir ikaz bilgisi gösterilmiştir. Tehlikeyi önlemek için alınması gereken önlemler belirtilmiştir.

1.2.4 Genel semboller

Bu dokümanda aşağıdaki genel semboller kullanılmıştır:

Genel sembol Anlamı
	Özel ipucu işareti (metin ve/veya grafik)
	Basit ipucu işareti (yalnızca metin)
	Video linki işareti

Genel sembol Anlamı
	Gerekli araçlar işareti
	Ön koşulların işareti
	Koşul işareti (... olursa .... olur)
	Sonuç işareti
Başlat Tuş veya düğme işareti
[00123456] Malzeme numarası işareti
Durum Gösterilen yazı / ekran işareti (cihaş ekranındaki)

Tablo 3: Genel semboller

Güvenlik

2.1 Genel Güvenlik bilgileri

2.1.1 Tüm ev gereçleri

Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi

• Elektrikli bileşenlerde yapılan onarımlarda hatalar, elektrik çarpmasına neden olabilir!
• Cihaz çalışmalara başlamadan en az 60 saniye önce elektrik şebekesinden ayrılmalıdır.
• Onarım sonrasında VDE 0701 veya ülkeye özel düzenlemeler uyarınca bir güvenlik testi gerçekleştirilmelidir.

Keskin kenarlar nedeniyle yaralanma tehlikesi!

■ Koruyucu eldiven kullanılmalıdır.

Ağır ve hareketli parçaların onarım, bakım, hata arama ve servis işlemlerinde yaratabileceği ezilme riskleri

■ Koruyucu ayakkabı giyin. ■ Yere düşmemesi için ağır parçaları emniyete alın. - Hareketli parçaların arasına gövde parçaları koymayın.

Cihaz güvenliğinde / fonksiyonda tehlike!

■ Yalnızca orijinal parçalar kullanılmalıdır.

Elektrostatik hassasiyeti olan bileşenlerde hasar tehlikesi (ESD)!

■ Bağlantılar ve iletken yolları da dahil olmak üzere modüllere dokunmayın.

Ekipman ve yardım

Tanımlama Detaylar Görüntüler
Torx Bit TX20[00340865]	6,3 mm (1/4")
Special tool[00342180]

Onarım

4.1 Kapı contasının değiştirilmesi

Ön koşul:

Kapı açık.

4.1.1 Kapı contasının çıkartılması

1. Kapı contasını sağ ve sol köşedeki oluklardan kurtarın.

1. Kapı contasını oluktan dışarı çekin.

Kapı contası çıkartılmıştır.

4.1.2 Kapı contasının takılması

Yeni kapı contasının kalınlığı, eski kapı contasının kalınlığından biraz farklı olabilir. Bu, kapının kapanma özelliğini ve uzun süreli işlevini etkilemez.

Cihazınızda ayarlanabilir menteşeler veya menteşe ekleri varsa, kapının kapanma özelliğini daha sonra optimize edebilirsiniz.

Kapı contasındaki küçük yan delikler işlevseldir (havalandırma için gereklidir). Bunlar üretim hatası değildir.

Onarım

1. Conta için oluğu hasar bakımından kontrol edin.

1. Conta için oluk hasarlı ise,

- Müşteri hizmetleriyle irtibata geçin.

3.

Kapı contasında hafif deformasyon normaldir ve contanın işlevini etkilemez. Kapı contasını cihaza yerleştirmeden önce contanın düzleştirilmesi önerilir.

Kapı contasını bir saç kurutma makinesi veya sıcak suyla ısıtın ve manuel olarak şekillendirin.

1. Contanın köşelerini üstten ve alttan oluğa itin.

1. Contanın tamamını adım adım oluğun içine bastırın.

Kapı contası takılmıştır.

Onarım

4.2 Kapı tutamağının değiştirilmesi

Özel yardımcı ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Düz tornavida Bıçak 10 mm x 1,6 mm x 200 mm

Ön koşul:

Cihazın fişi çekilir. Kapı açık.

4.2.1 Kapı tutamağının çıkartılması

1. İki vidalı kapağı çıkartın (1).
2. Vidaları sökün (2).
3. Kapı tutamağını çıkartın (3).

Kapı tutamağı çıkartılmıştır.

İkinci kapının tutamağı da aynı şekilde çıkartılabilir.

4.2.2 Kapı tutamağının takılması

▶ Ters sıra ile monte edin.

Onarım

4.3 Kapının üst menteşesinin değiştirilmesi

Özel yardımcı ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Ön koşul:

Cihazın fişi çekilir.

Cihazın iç donanımları çıkartılmıştır.

4.3.1 Kapının üst menteşesinin çıkartılması

1. Destek parçasını taban bölümünün altına kaydırın.

1. Üst menteşe kapağını çıkarın (1).
2. İki vidayı sökün (2).
3. Üst menteşeyi çıkarın (3).

Üst menteşe çıkartılmıştır.

4.3.2 Kapının üst menteşesinin takılması

▶ Ters sıra ile monte edin.

Onarım

4.4 Kapının üst menteşesinin değiştirilmesi (göstergeli kapı)

Özel yardımcı ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Ön koşul:

Cihazın fişi çekilir. Cihazın iç donanımları çıkartılmıştır.

Onarım

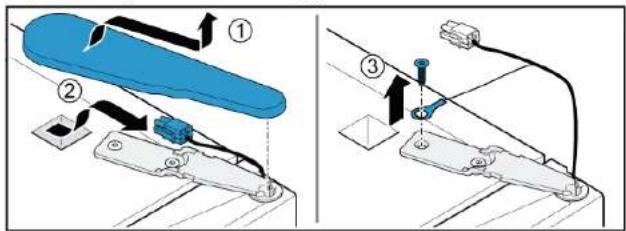

4.4.1 Kapının üst menteşesinin çıkartılması

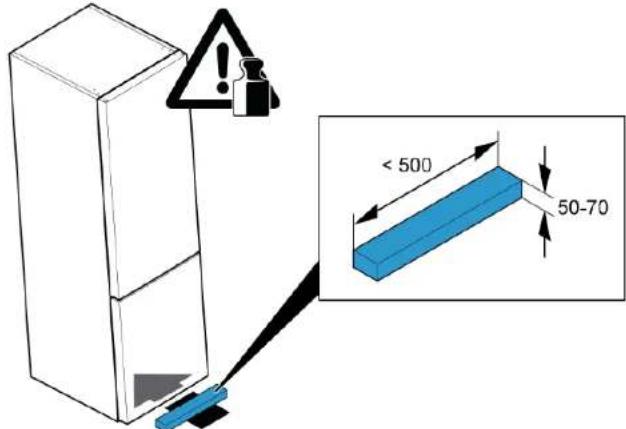

1. Destek parçasını taban bölümünün altına kaydırın.

1. Üst menteşe kapağını çıkarın (1).
2. Elektrik bağlantısını kesin (2).
3. Topraklama bağlantı vidasını sökün (3).

1. Vidayı sökün (1).
2. Üst menteşeyi çıkarın (2).

Üst menteşe çıkarılmıştır.

4.4.2 Üst menteşenin takılması

▶ Ters sırayla monte edin.

Onarım

4.5 Kapının orta menteşesinin değiştirilmesi

Özel yardımcı ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Ağır, büyük cihazlar!

Sırt ve kas yaralanmaları

• Cihaz kapısını çıkarma işlemi sadece eğitimli uzmanlar tarafından gerçekleştirilmelidir. ▶ Cihazı hareket ettirmek için iki kişi gereklidir. ▶ Sadece uygun aletler ve ekipmanlar kullanın.

Keskin köşeler!

Kesik yaralanmaları

- Koruyucu eldiven kullanılmalıdır.

Eğilmiş cihazların kayması!

Kemik kırılmaları / çarpma sonucu yaralanmalar

▶ Cihazları kaymaya karşı emniyete alın.

Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi!

Düşen parçalar nedeniyle yaralanma.

Bileşenleri düşmeye karşı emniyete alın.

Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi!

Cihazın diğer parçalarında veya müşterinin evinde (örn. zemin) hasarlar.

▶ Bileşenleri düşmeye karşı emniyete alın.

Ön koşul:

Cihazın fişi çekilir. Cihazın iç donanımları çıkartılmıştır. Kapının üst menteşesi çıkartılmıştır. Üst kapı çıkartılmıştır.

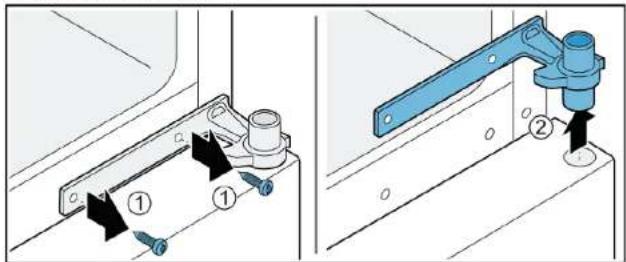

4.5.1 Kapının orta menteşesinin çıkartılması

1. İki vidayı sökün (1).
2. Orta menteşeyi çıkarın (2).

Orta menteşe çıkartılmıştır.

Onarım

4.5.2 Kapının orta menteşesinin takılması

▶ Ters sıra ile monte edin.
