Type de produit	Réfrigérateur congélateur combiné
Marque	Siemens
Modèle	KG39NAIAU
Dimensions (H x L x P)	180 x 60 x 65 cm
Capacité nette totale	350 L
Poids net	80 kg
Alimentation électrique	220-240 V, 50 Hz
Classe énergétique	A+++
Consommation annuelle d'énergie	180 kWh
Fonction de refroidissement	NoFrost, MultiAirFlow, SuperCool
Fonction de congélation	SuperFreeze
Affichage et commandes	Écran numérique tactile
Alarme de porte	Oui, sonore et visuelle
Verrouillage enfants	Oui
Entretien et nettoyage	Dégivrage automatique, nettoyage intérieur avec chiffon doux
Pièces détachées et réparabilité	Pièces disponibles pendant 10 ans

FOIRE AUX QUESTIONS - KG39NAIAU SIEMENS

Comment régler la température du réfrigérateur ?

Utilisez l'écran tactile pour accéder au menu de température. Appuyez sur le symbole réfrigérateur et ajustez avec les flèches. La température recommandée est de 4°C.

Que faire si l'alarme de porte se déclenche ?

L'alarme sonne si la porte reste ouverte trop longtemps. Fermez-la correctement. Si l'alarme persiste, vérifiez que rien n'empêche la fermeture.

Comment activer la fonction SuperFreeze ?

Appuyez sur le bouton SuperFreeze sur l'écran. L'appareil congèle les aliments rapidement. Elle s'arrête automatiquement après 48 heures.

Pourquoi y a-t-il de la condensation à l'intérieur ?

Cela peut arriver par temps humide ou si la porte est ouverte fréquemment. Vérifiez que les joints sont propres et que la ventilation est libre.

Comment nettoyer le compartiment réfrigérateur ?

Débranchez l'appareil. Retirez les aliments et les clayettes. Nettoyez avec un chiffon doux et de l'eau savonneuse. Rincez et séchez. Ne pas utiliser de produits abrasifs.

Le voyant de filtre à eau clignote, que faire ?

Si votre modèle est équipé d'un distributeur d'eau, remplacez le filtre tous les 6 mois. Consultez la notice pour le mode d'emploi du remplacement.

Comment changer l'ampoule intérieure ?

Débranchez l'appareil. Retirez le cache de l'ampoule en le tournant. Remplacez par une ampoule de même type (souvent E14, max 40W). Replacez le cache.

Que signifie le code d'erreur 'E01' ?

Le code E01 indique une panne de capteur de température. Contactez le service après-vente Siemens pour une intervention.

Puis-je installer le réfrigérateur dans un garage non chauffé ?

Oui, mais la température ambiante ne doit pas descendre en dessous de 5°C pour garantir un fonctionnement correct et éviter le gel.

Comment économiser de l'énergie avec cet appareil ?

Placez l'appareil loin de sources de chaleur, laissez refroidir les aliments avant de les ranger, n'ouvrez pas la porte inutilement, et vérifiez que les joints sont étanches.

MODE D'EMPLOI KG39NAIAU SIEMENS

Conseils de réparation - Réfrigérateur / Congélateur combiné

1.1 Informations importantes

1.1.1 Objectif

1.2 Explication des symboles

1.2.1 Niveaux de risque

1.2.2 Symboles de danger

1.2.3 Structure des indications d'avertissement

1.2.4 Symboles généraux

Sécurité

2.1 Consignes de sécurité générales

2.1.1 Tous les appareils électroménagers

Outils et aides

Réparation

4.1 Remplacer le joint de porte 244

4.1.1 Retirer le joint de porte 244

4.1.2 Monter le joint de porte 244

4.2 Remplacer la poignée de porte 247

4.2.1 Retirer la poignée de porte 247

4.2.2 Monter la poignée de porte 247

4.3 Remplacer la charnière supérieure de la porte 248

4.3.1 Retirer la charnière supérieure de la porte 248

4.3.2 Monter la charnière supérieure de la porte 249

4.4 Remplacer la charnière supérieure de la porte (porte avec afficheur) 250

4.4.1 Retirer la charnière supérieure de la porte 251

4.4.2 Monter la charnière supérieure de la porte 252

4.5 Remplacer la charnière intermédiaire de la porte 253

4.5.1 Retirer la charnière intermédiaire de la porte 253

4.5.2 Monter la charnière intermédiaire de la porte 254

4.6 Remplacer la charnière de porte inférieure.... 255

4.6.1 Retirer la charnière intermédiaire de la porte 255

4.6.2 Monter la charnière de porte inférieure 255

4.7 Remplacer la tablette....256

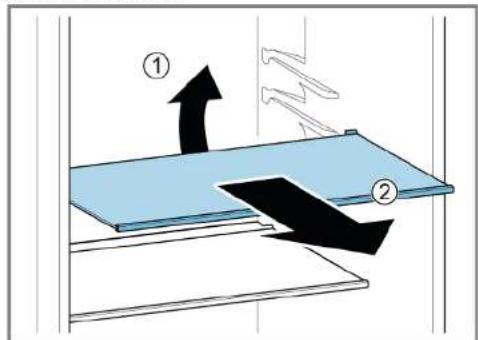

4.7.1 Retirer la tablette.... 256

4.7.2 Monter la tablette 256

4.8 Remplacer le casier à bouteilles 257

4.8.1 Retirer le casier à bouteilles 257

4.8.2 Monter le casier à bouteilles.... 257

4.9 Remplacer l'étagère de la porte 258

4.9.1 Retirer l'étagère de la porte 258

4.9.2 Monter l'étagère de la porte.... 258

4.10 Remplacer le bac de stockage.... 259

4.10.1 Retirer le bac de stockage.... 259

4.10.2 Monter le bac de stockage 259

4.11 Remplacer le bac de fruits et légumes.... 260

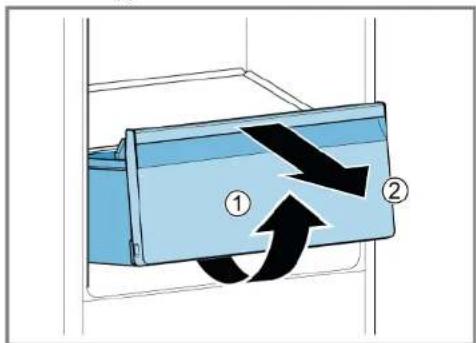

4.11.1 Retirer le bac de fruits et légumes 260

4.11.2 Monter le bac de fruits et légumes 260

4.12 Remplacer la tablette au-dessus du bac de fruits et légumes.... 261

4.12.1 Retirer la tablette au-dessus du bac de fruits et légumes 261

4.12.2 Monter la tablette au-dessus du bac de fruits et légumes 262

4.13 Remplacer le bac d'aliments congelés.... 263

4.13.1 Retirer le bac d'aliments congelés 263

4.13.2 Monter le bac d'aliments congelés.... 263

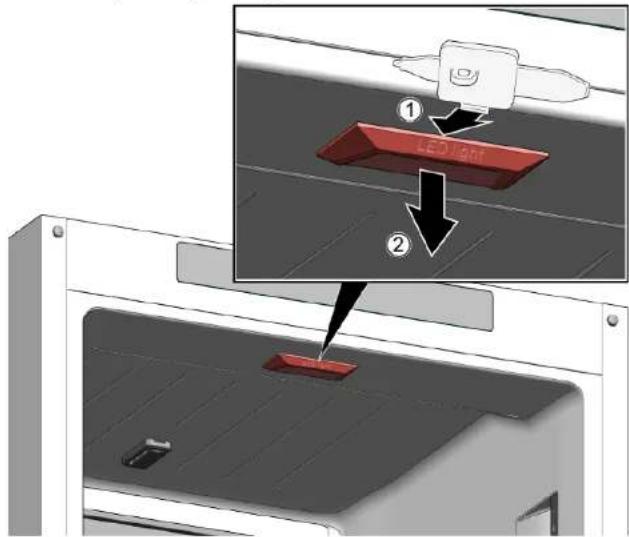

4.14 Remplacer la lampe LED supérieure 264

4.14.1 Retirer la lampe LED supérieure.... 264

4.14.2 Monter la lampe LED supérieure 264

4.15 Remplacer la lampe LED latérale.... 265

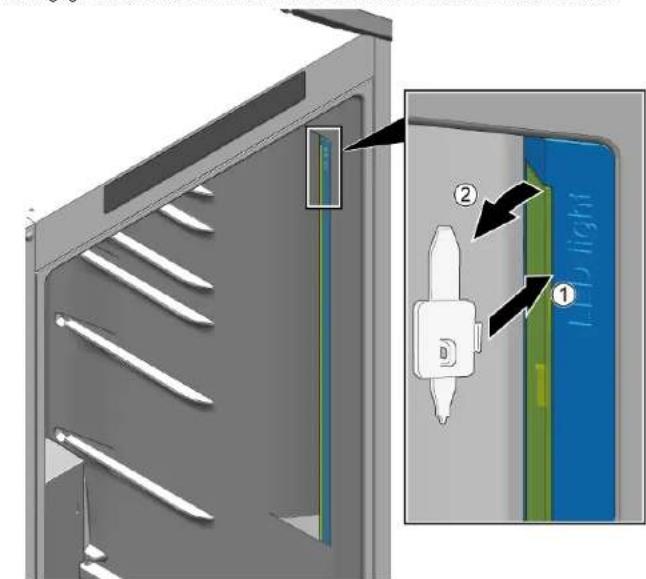

4.15.1 Retirer la lampe LED latérale 265

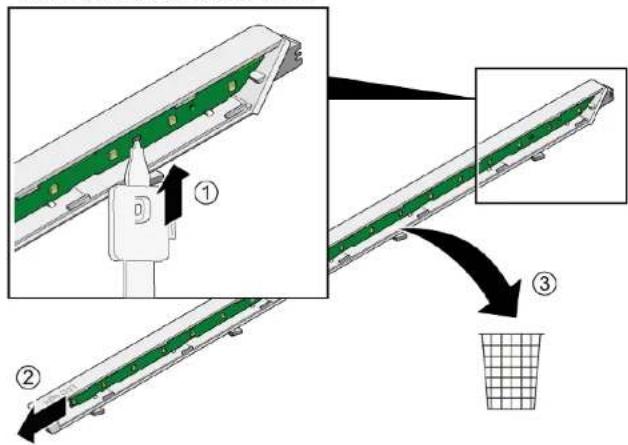

4.15.2 Monter la lampe LED latérale 266

4.16 Remplacer la lampe LED du congélateur.... 268

4.16.1 Retirer la lampe LED du congélateur 268

4.16.2 Monter la lampe LED du congélateur.... 268

À propos de ce document

1.1 Informations importantes

1.1.1 Objectif

Les conseils de réparation qui suivent visent à permettre au consommateur de réparer l'appareil par lui-même, conformément au règlement sur l'écoconception (en vigueur le 03/2021).

Ils contiennent des informations sur le remplacement de certaines pièces de rechange précises, y compris des mises en garde.

Pour toute question, veuillez contacter notre service après-vente. Notre responsabilité pour les dommages est conditionnelle à l'observation des conseils de réparation.

1.2 Explication des symboles

1.2.1 Niveaux de risque

Les niveaux de risque se composent d'un symbole et d'un terme d'avertissement. Le mot d'avertissement caractérise la gravité du danger.

Niveau de dangerosité Signification
⚠️ DANGER	Le non respect de la consigne d'avertissement provoque la mort ou des blessures graves.
⚠️ AVERTISSEMENT	Le non respect de la consigne d'avertissement peut provoquer la mort ou des blessures graves.
⚠️ PRUDENCE	Le non respect de la consigne d'avertissement peut provoquer des blessures légères.
ATTENTION !	Le non respect de la consigne d'avertissement peut provoquer des dégâts matériels.

Tableau 1: Niveaux de risque

1.2.2 Symboles de danger

Les symboles de danger sont des représentations figuratives renseignant sur la nature du danger.

Ce document utilise les symboles de danger suivants :

Symbole de danger Signification
	Consigne d'avertissement générale
	Danger engendré par la tension électrique
	Risque d'explosion
	Risque de blessures par coupure

À propos de ce document

Symbole de danger Signification
		Risque de blessures par écrasement
		Danger engendré par des surfaces très chaudes
		Danger engendré par un champ magnétique puissant
		Danger engendré par un rayonnement non ionisant

Tableau 2 : Symboles de danger

1.2.3 Structure des indications d'avertissement

Les consignes d'avertissement figurant dans ce document ont un aspect uniforme et une structure uniforme.

L'exemple suivant montre une consigne d'avertissement mettant en garde contre le risque d'électrocution. La mesure permettant d'éviter le danger est nommée.

1.2.4 Symboles généraux

Ce document utilise les symboles généraux suivants :

Symbole général Signification
	Caractérisation d'une astuce particulière (texte et/ou graphique)
	Caractérisation d'une astuce simple (texte seul)
	Caractérisation d'un lien vers une vidéo
	Caractérisation d'outils nécessaires
	Caractérisation de conditions nécessaires
	Caractérisation d'une condition (si... , alors ...)
	Caractérisation d'un résultat
Start Caractérisation d'une touche ou surface de commande
[00123456] Caractérisation d'une référence de pièce
Statut Caractérisation d'un texte affiché / fenêtre (sur l'afficheur)

Tableau 3 : Symboles généraux

Sécurité

2.1 Consignes de sécurité générales

2.1.1 Tous les appareils électroménagers

Risque d'électrocution en raison de pièces sous tension !

• Des erreurs lors de réparations impliquant des composants électriques peuvent entraîner une décharge électrique !
• Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.
• Après la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiques nationales.

Risque de blessures par coupure sur des bords tranchants!

■ Porter des gants de protection.

Risque de casse durant la réparation, maintenance, dépannage et SAV en raison de composants lourds et mobiles

■ Porter des chaussures de protection. ■ Sécuriser les composants lourds contre le risque de chute. ■ Ne pas coller les pièces du châssis sur les composants mobiles.

Risque lié à la sécurité / fonction de l'appareil!

■ Utiliser uniquement des pièces détachées d'origine.

Risque d'endommagement des composants sensibles aux décharges électrostatiques!

■ Ne pas toucher les modules, ni leur connexions et pistes conductrices.

Outils et aides

Désignation Détails Images
Embout Torx TX20[00340865]	6,3 mm (1/4")
Outil spécial[00342180]

Réparation

4.1 Remplacer le joint de porte

Pré-requis:

La porte est ouverte.

4.1.1 Retirer le joint de porte

1. Sortir le joint de porte de la rainure dans les coins gauche et droit.

Le joint de porte est retiré.

4.1.2 Monter le joint de porte

L'épaisseur du nouveau joint de porte peut différer légèrement de celle de l'ancien. Cela n'affectera en rien la fermeture ou le fonctionnement à long terme de la porte.

Si votre appareil est doté de charnière ou d'attaches de charnières ajustables, vous pourrez optimiser le comportement de fermeture par la suite. Les petits trous latéraux dans les joints de porte sont fonctionnels (nécessaires pour la ventilation). Il ne s'agit pas de défauts de production.

Réparation

1. S'assurer de l'absence de dégâts dans les rainures qui doivent accueillir le joint.

1. Si la rainure de joint est endommagée.

Contacter le service après-vente.

3.

Une légère déformation du joint est normale et ne saurait en affecter le fonctionnement. Il est recommandé de redresser le joint de porte avant de l'insérer dans l'appareil.

Réchauffer le joint de porte avec un sèche-cheveux ou de l'eau chaude et le reformer manuellement.

1. Pousser les coins du joint en haut et en bas dans la rainure.

1. Enfoncer progressivement le joint dans la rainure.

Le joint de porte est installé.

Réparation

4.2 Remplacer la poignée de porte

Outillage nécessaire :

Embout Torx TX20 6,3 mm (1/4") [00340865]

Tournevis plat Lame 10 mm x 1,6 mm x 200 mm

Pré-requis :

Appareil déconnecté de l'alimentation. Porte ouverte.

4.2.1 Retirer la poignée de porte

1. Retirer deux capuchons de vis (1).
2. Dévisser deux vis (2).
3. Retirer la poignée de porte (3).

La poignée de porte est retirée.

La poignée de la deuxième porte peut être retirée de la même manière.

4.2.2 Monter la poignée de porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.3 Remplacer la charnière supérieure de la porte

Outillage nécessaire :

Embout Torx TX20 6,3 mm (1/4") [00340865]

Pré-requis :

L'appareil est déconnecté de l'alimentation. Les équipements intérieurs de l'appareil sont retirés.

4.3.1 Retirer la charnière supérieure de la porte

1. Glisser la pièce de support sous la base.

1. Retirer le cache de la charnière supérieure (1).
2. Dévisser deux vis (2).
3. Retirer la charnière supérieure (3).

1. Retirer la porte supérieure.

La charnière supérieure est retirée.

4.3.2 Monter la charnière supérieure de la porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.4 Remplacer la charnière supérieure de la porte (porte avec afficheur)

Outillage nécessaire :

Embout Torx TX20 6,3 mm (1/4") [00340865]

Pré-requis :

Appareil déconnecté de l'alimentation. Les équipements intérieurs de l'appareil sont retirés.

Réparation

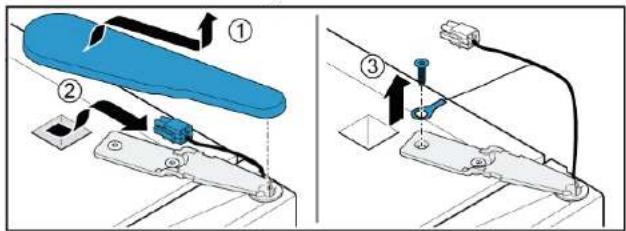

4.4.1 Retirer la charnière supérieure de la porte

1. Glisser la pièce de support sous la base.

1. Retirer le cache de la charnière supérieure (1).
2. Débrancher la connexion électrique (2).
3. Dévisser la vis de mise à la terre (3).

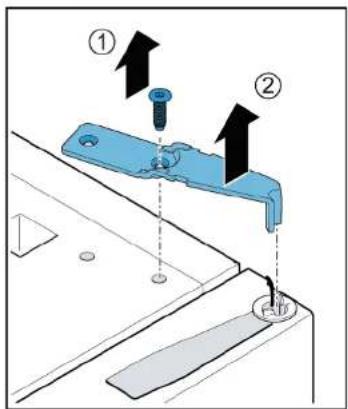

1. Dévisser la vis (1).
2. Retirer la charnière supérieure (2).

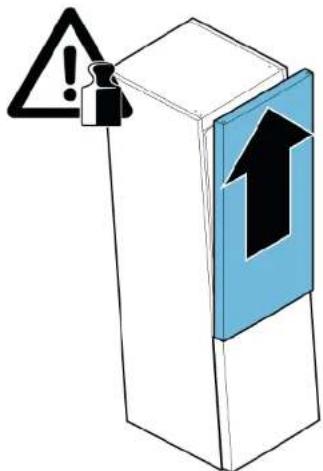

1. Retirer la porte supérieure.

La charnière supérieure est retirée.

4.4.2 Monter la charnière supérieure de la porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.5 Remplacer la charnière intermédiaire de la porte

Outillage nécessaire :

Embout Torx TX20 6,3 mm (1/4") [00340865]

Pré-requis :

Appareil déconnecté de l'alimentation. Les équipements intérieurs de l'appareil sont retirés. La charnière supérieure de la porte est retirée.

La porte supérieure est retirée.

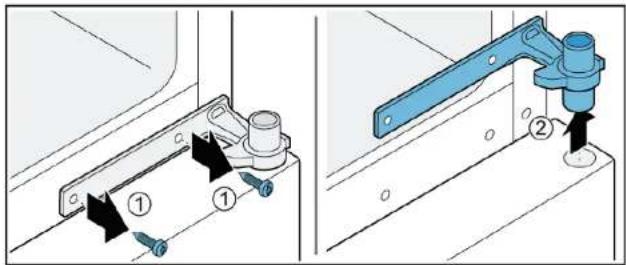

4.5.1 Retirer la charnière intermédiaire de la porte

1. Dévisser deux vis (1).
2. Retirer la charnière intermédiaire (2).

1. Retirer la porte inférieure.

La charnière intermédiaire est retirée.

4.5.2 Monter la charnière intermédiaire de la porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

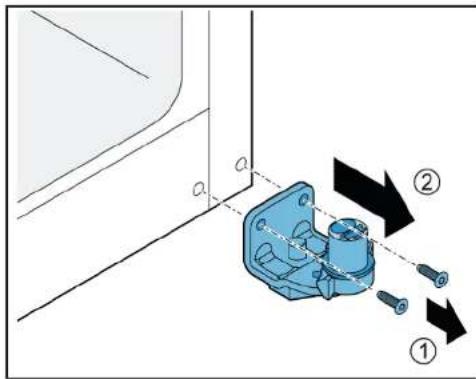

4.6 Remplacer la charnière de porte inférieure

Outillage nécessaire :

Embout Torx TX20 6,3 mm (1/4") [00340865]

Pré-requis :

Appareil déconnecté de l'alimentation. Équipements intérieurs retirés. Charnière supérieure retirée.

La charnière intermédiaire est retirée.

4.6.1 Retirer la charnière intermédiaire de la porte

1. Dévisser deux vis (1).
2. Retirer la charnière inférieure (2).

La charnière inférieure de la porte est retirée.

4.6.2 Monter la charnière de porte inférieure

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.7 Remplacer la tablette

Pré-requis:

La porte est ouverte.

4.7.1 Retirer la tablette

1. Soulever la tablette à l'arrière (1).
2. Soulever la tablette (2).

La tablette est retirée.

4.7.2 Monter la tablette

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.8 Remplacer le casier à bouteilles

Pré-requis :

La porte est ouverte.

4.8.1 Retirer le casier à bouteilles

▶ Extraire le casier à bouteilles.

Le casier à bouteilles est retiré.

4.8.2 Monter le casier à bouteilles

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.9 Remplacer l'étagère de la porte

Pré-requis :

La porte est ouverte.

4.9.1 Retirer l'étagère de la porte

- Soulever l'étagère de la porte.

L'étagère de la porte est retirée.

4.9.2 Monter l'étagère de la porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.10 Remplacer le bac de stockage

Pré-requis:

La porte est ouverte.

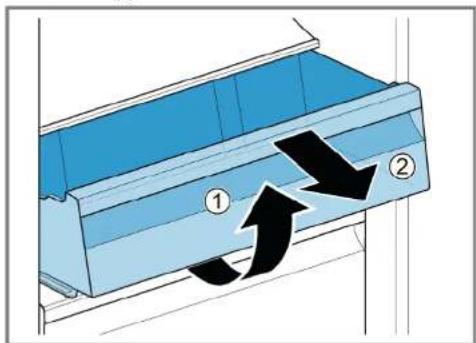

4.10.1 Retirer le bac de stockage

1. Extraire complètement le bac de stockage.
2. Soulever le bac de stockage par l'avant (1).
3. Retirer le bac (2)

Le bac de stockage est retiré.

4.10.2 Monter le bac de stockage

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.11 Remplacer le bac de fruits et légumes

Pré-requis :

La porte est ouverte.

4.11.1 Retirer le bac de fruits et légumes

1. Extraire complètement le bac de stockage de fruits et légumes.
2. Soulever le bac de fruits et légumes par l'avant (1).
3. Retirer le bac (2).

Le bac de fruits et légumes est retiré.

4.11.2 Monter le bac de fruits et légumes

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.12 Remplacer la tablette au-dessus du bac de fruits et légumes

Pré-requis :

La porte est ouverte. Le bac de fruits et légumes est retiré. → 260

4.12.1 Retirer la tablette au-dessus du bac de fruits et légumes

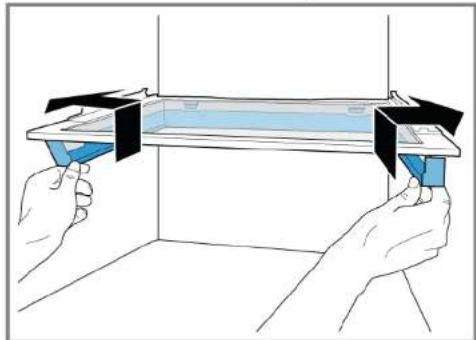

1. Pousser le cadre d'étanchéité vers le haut pour le sortir.

Les crochets latéraux sont libérés.

1. Soulever le cadre d'étanchéité et le glisser vers l'arrière.

Les crochets arrière sont libérés.

1. Retirer le cadre d'étanchéité.

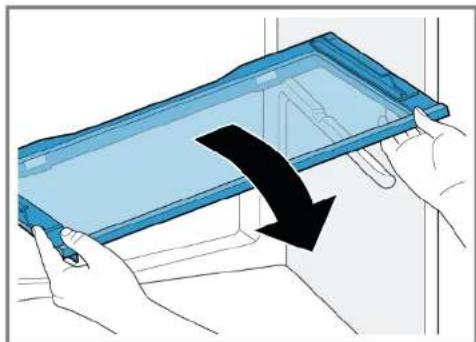

2. Soulever la tablette au-dessus du bac de fruits et légumes et la faire pivoter sur le côté.

La tablette au-dessus du bac de fruits et légumes est retirée.

Réparation

4.12.2 Monter la tablette au-dessus du bac de fruits et légumes

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.13 Remplacer le bac d'aliments congelés

Pré-requis :

La porte est ouverte.

4.13.1 Retirer le bac d'aliments congelés

1. Extraire complètement le bac d'aliments congelés (1).
2. Retirer le bac d'aliments (2).

Le bac d'aliments congelés est retiré.

4.13.2 Monter le bac d'aliments congelés

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.14 Remplacer la lampe LED supérieure

Outillage nécessaire :

Outil spécial [00342180]

Votre appareil comprend un éclairage LED sans maintenance. Ces lampes peuvent être réparées exclusivement par le service après-vente ou un technicien autorisé !

DANGER

Risque d'électrocution en raison de pièces sous tension !

Risque d'électrocution en cas de réparation non conforme

• Les pièces électriques doivent être réparées par des techniciens qualifiés.
• Après la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiques nationales.

DANGER

Risque d'électrocution par des pièces conductrices de tension !

Mort par électrocution.

Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.

PRUDENCE

Arêtes vives !

Blessures par coupure

- Porter des gants de protection.

Pré-requis:

Appareil n'est pas sous tension. La porte est ouverte.

4.14.1 Retirer la lampe LED supérieure

1. Glisser l'outil de démontage entre la lampe LED supérieure et la couche intermédiaire du compartiment réfrigérateur pour libérer les crochets de la lampe (1).
2. Retirer la lampe LED supérieure (2).

1. Débrancher la connexion électrique de la lampe LED supérieure. La lampe LED supérieure est retirée.

4.14.2 Monter la lampe LED supérieure

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.15 Remplacer la lampe LED latérale

Outillage nécessaire :

Outil spécial [00342180]

Votre appareil comprend un éclairage LED sans maintenance. Ces lampes peuvent être réparées exclusivement par le service après-vente ou un technicien autorisé !

DANGER

Risque d'électrocution en raison de pièces sous tension !

Risque d'électrocution en cas de réparation non conforme. Les pièces électriques doivent être réparées par des techniciens qualifiés. - Après la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiques nationales.

DANGER

Risque d'électrocution par des pièces conductrices de tension !

Mort par électrocution.

- Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.

PRUDENCE

Arêtes vives !

Blessures par coupure

- Porter des gants de protection.

ATTENTION!

Risque d'endommagement des composants sensibles aux décharges électrostatiques !

Dommages aux composants

• Avant tout contact de ces composants, utiliser un système de protection électrostatique (ex. bracelet de mise à la terre).
• Ne pas toucher les connexions et pistes conductrices des modules.
• Utiliser pour le transport uniquement des matériaux conducteurs ou l'emballage d'origine.
• Éloigner les composants sensibles des matériaux électrostatiques (ex. plastique).

Pré-requis :

L'appareil n'est pas sous tension. La porte est ouverte. Les équipements intérieurs du réfrigérateur sont retirés.

4.15.1 Retirer la lampe LED latérale

1. Glisser l'outil de démontage entre le diffuseur et le boîtier de la lampe pour dégager le crochet (1).
2. Sortir le diffuseur de la lampe (2).
3. Dégager les crochets de fixation du diffuseur suivants de la même manière.
4. Sortir le diffuseur de la lampe (2).
5. Dégager les crochets de fixation du diffuseur suivants de la même manière.

Le diffuseur de la lampe est retiré.

Réparation

1. Appuyer sur le crochet de fixation du bandeau pour le dégager (1).
2. Relever l'outil de démontage avec le module LED d'environ 1 cm pour débrancher le module LED de la prise électrique (2).
3. Retirer le module LED (3).

La lampe LED latérale est retirée.

4.15.2 Monter la lampe LED latérale

Comme les crochets du diffuseur de la lampe cassent facilement durant le démontage, la lampe LED latérale SAV est un kit qui comprend le module LED et le diffuseur de la lampe.

1. Glisser l'outil de démontage entre le diffuseur et le boîtier de la lampe pour dégager le crochet (1).
2. Sortir le diffuseur de la lampe (2).
3. Dégager les crochets de fixation du diffuseur suivants de la même manière.

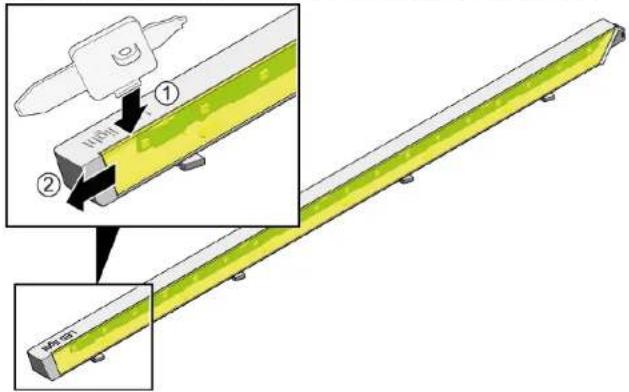

1. Appuyer sur le crochet de fixation du bandeau pour le dégager (1).
2. Sortir le module LED du boîtier en le faisant glisser vers le haut.
3. Pour des raisons de sécurité de transport de pièces détachées (3), mettre au rebut le boîtier du module LED utilisé.

1. Installer le module LED et le diffuseur de la lampe dans l'ordre inverse du retrait.

Réparation

4.16 Remplacer la lampe LED du congélateur

Outillage nécessaire :

Outil spécial [00342180]

Votre appareil comprend un éclairage LED sans maintenance. Ces lampes peuvent être réparées exclusivement par le service après-vente ou un technicien autorisé !

Risque d'électrocution en raison de pièces sous tension !

Risque d'électrocution en cas de réparation non conforme. Les pièces électriques doivent être réparées par des techniciens qualifiés. Après la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiques nationales.

Risque d'électrocution par des pièces conductrices de tension !

Mort par électrocution. Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.

Arêtes vives ! Blessures par coupure. Porter des gants de protection.

Pré-requis :

Appareil n'est pas sous tension. La porte est ouverte.

4.16.1 Retirer la lampe LED du congélateur

1. Glisser l'outil de démontage entre le diffuseur et le boîtier de la lampe sur le côté de la lampe pour créer un espace (1).
2. Glisser l'outil de démontage de l'autre côté du crochet de fixation de la lampe et le faire pivoter vers l'avant (2).
3. Retirer la lampe LED du congélateur (3).

La lampe LED du congélateur est débranchée.

La lampe LED du congélateur est retirée.

4.16.2 Monter la lampe LED du congélateur

Le montage s'effectue dans l'ordre chronologique inverse.
