Typ produktu	Kombinowana lodówka z zamrażarką
Marka	Siemens
Model	KG39NAIAU
Wymiary (W x S x G)	180 x 60 x 65 cm
Pojemność netto całkowita	350 L
Masa netto	80 kg
Zasilanie elektryczne	220-240 V, 50 Hz
Klasa energetyczna	A+++
Roczne zużycie energii	180 kWh
Funkcja chłodzenia	NoFrost, MultiAirFlow, SuperCool
Funkcja zamrażania	SuperFreeze
Wyświetlacz i sterowanie	Dotykowy ekran cyfrowy
Alarm drzwi	Tak, dźwiękowy i wizualny
Blokada dziecięca	Tak
Konserwacja i czyszczenie	Automatyczne rozmrażanie, czyszczenie wnętrza miękką ściereczką
Części zamienne i naprawialność	Części dostępne przez 10 lat

Często zadawane pytania - KG39NAIAU SIEMENS

Jak ustawić temperaturę w lodówce?

Użyj ekranu dotykowego, aby wejść do menu temperatury. Naciśnij symbol lodówki i dostosuj za pomocą strzałek. Zalecana temperatura to 4°C.

Co zrobić, gdy włączy się alarm drzwi?

Alarm włącza się, jeśli drzwi pozostaną otwarte zbyt długo. Zamknij je prawidłowo. Jeśli alarm nie ustaje, sprawdź, czy nic nie blokuje zamknięcia.

Jak aktywować funkcję SuperFreeze?

Naciśnij przycisk SuperFreeze na ekranie. Urządzenie szybko zamraża żywność. Funkcja wyłącza się automatycznie po 48 godzinach.

Dlaczego wewnątrz pojawia się kondensacja?

Może się to zdarzyć przy wilgotnej pogodzie lub częstym otwieraniu drzwi. Sprawdź, czy uszczelki są czyste i czy wentylacja jest drożna.

Jak wyczyścić komorę lodówki?

Odłącz urządzenie. Wyjmij żywność i półki. Wyczyść miękką ściereczką z wodą z mydłem. Spłucz i osusz. Nie używaj ściernych środków czyszczących.

Wskaźnik filtra wody miga, co robić?

Jeśli Twój model jest wyposażony w dystrybutor wody, wymieniaj filtr co 6 miesięcy. Zajrzyj do instrukcji obsługi, aby dowiedzieć się, jak go wymienić.

Jak wymienić żarówkę wewnętrzną?

Odłącz urządzenie. Obróć osłonę żarówki, aby ją zdjąć. Wymień na żarówkę tego samego typu (często E14, max 40W). Załóż osłonę z powrotem.

Co oznacza kod błędu 'E01'?

Kod E01 oznacza usterkę czujnika temperatury. Skontaktuj się z serwisem Siemens w celu naprawy.

Czy mogę zainstalować lodówkę w nieogrzewanym garażu?

Tak, ale temperatura otoczenia nie powinna spaść poniżej 5°C, aby zapewnić prawidłowe działanie i uniknąć zamarznięcia.

Jak oszczędzać energię za pomocą tego urządzenia?

Umieść urządzenie z dala od źródeł ciepła, pozostaw żywność do ostygnięcia przed włożeniem, nie otwieraj drzwi bez potrzeby i sprawdź, czy uszczelki są szczelne.

INSTRUKCJA OBSŁUGI KG39NAIAU SIEMENS

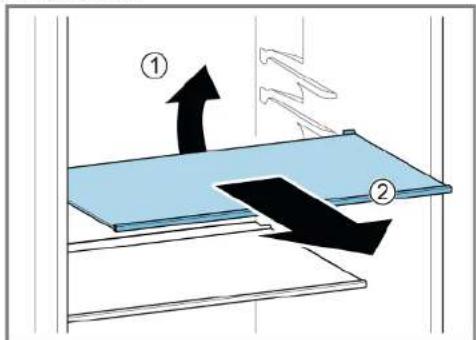

4.7 Wymiana półki

Wymaganie.

1. Podnieść tylną część półki (1).
2. Zwolnić półkę (2).

Wskazówki naprawy - Chłodziarko-zamrażarka

Informacje dotyczące dokumentu 477

1.1 Ważne informacje 477

1.1.1 Cel dokumentu 477

1.2 Objaśnienie symboli ostrzegawczych....477

1.2.1 Oznaczenie poziomów niebezpieczeństwa 477

1.2.2 Symbole ostrzegawcze 477

1.2.3 Budowa ostrzeżeń 478

1.2.4 Ogólne symbole 478

Bezpieczeństwo.

2.1 Ogólne informacje dotyczące bezpieczeństwa.

2.1.1 Wszystkie sprzęty gospodarstwa domowego.

Narzędzia i pomoce techniczne.

Naprawy.

4.1 Wymiana uszczelki drzwiczek.

4.1.1 Demontaż uszczelki drzwiczek.

4.1.2 Montaż uszczelki drzwiczek.

4.2 Wymiana uchwytu drzwiczek.

4.2.1 Demontaż uchwytu drzwiczek.

4.2.2 Montaż uchwytu drzwiczek.

4.3 Wymiana górnego zawiasu drzwiczek.

4.3.1 Demontaż górnego zawiasu drzwiczek.

4.3.2 Montaż górnego zawiasu drzwiczek.

4.4 Wymiana górnego zawiasu drzwiczek (drzwiczki z wyświetlaczem).

4.4.1 Demontaż górnego zawiasu drzwiczek.... 488

4.4.2 Montaż górnego zawiasu drzwiczek 489

4.5 Wymiana środkowego zawiasu drzwiczek.... 490

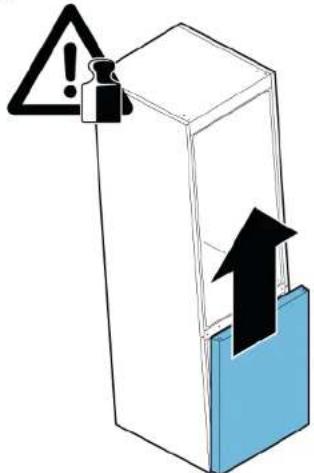

4.5.1 Demontaż środkowego zawiasu drzwiczek 490

4.5.2 Montaż środkowego zawiasu drzwiczek 491

4.6 Wymiana dolnego zawiasu drzwiczek 492

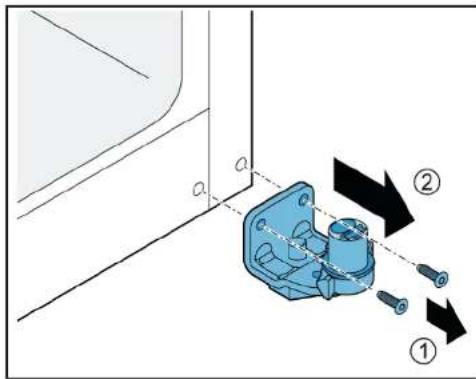

4.6.1 Demontaż dolnego zawiasu drzwiczek 492

4.6.2 Montaż dolnego zawiasu drzwiczek 492

4.7 Wymiana półki.... 493

4.7.1 Demontaż półki.... 493

4.7.2 Montaż półki 493

4.8 Wymiana podstawki na butelki.... 494

4.8.1 Demontaż podstawki na butelki 494

4.8.2 Montaż podstawki na butelki 494

4.9 Wymiana półki drzwiczek 495

4.9.1 Demontaż półki drzwiczek.... 495

4.9.2 Montaż półki drzwiczek 495

4.10 Wymiana pojemnika do przechowywania 496

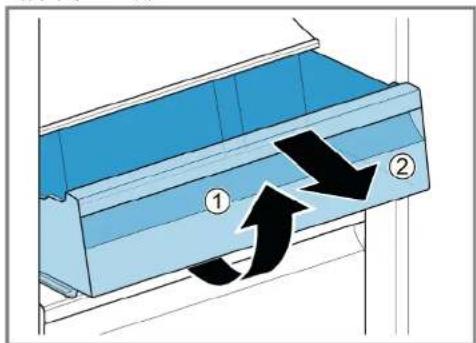

4.10.1 Demontaż pojemnika do przechowywania.... 496

4.10.2 Montaż pojemnika do przechowywania.... 496

4.11 Wymiana pojemnika na owoce i warzywa.... 497

4.11.1 Demontaż pojemnika na owoce i warzywa 497

4.11.2 Montaż pojemnika na owoce i warzywa 497

4.12 Wymiana półki nad pojemnikiem na owoce i warzywa 498

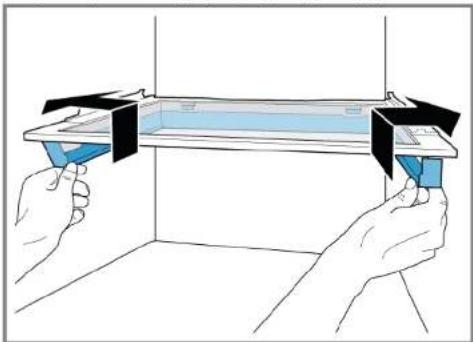

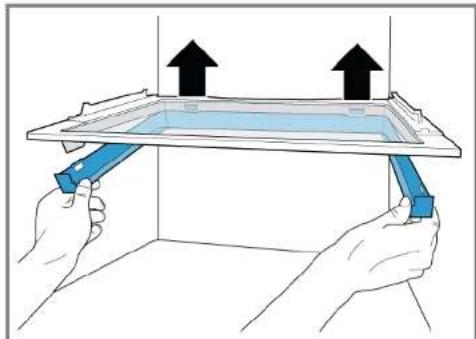

4.12.1 Demontaż półki nad pojemnikiem na owoce i warzywa 498

4.12.2 Montaż półki nad pojemnikiem na owoce i warzywa 499

4.13 Wymiana pojemnika na mrożoną żywność 500

4.13.1 Demontaż pojemnika na mrożoną żywność....500

4.13.2 Montaż pojemnika na mrożoną żywność....500

4.14 Wymiana górnej żarówki LED 501

4.14.1 Demontaż górnej żarówki LED 501

4.14.2 Montaż górnej żarówki LED....501

4.15 Wymiana bocznej żarówki LED.... 502

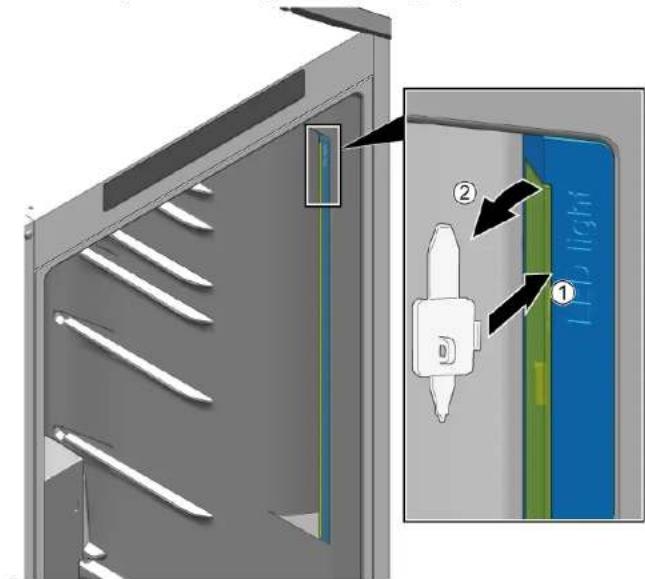

4.15.1 Demontaż bocznej żarówki LED 503

4.15.2 Montaż bocznej żarówki LED 503

4.16 Wymiana żarówki LED w zamrażarce....505

4.16.1 Demontaż żarówki LED w zamrażarce.... 505

4.16.2 Montaż żarówki LED w zamrażarce 505

Informacje dotyczące dokumentu

1.1 Ważne informacje

1.1.1 Cel dokumentu

Niniejsze wskazówki naprawcze mają na celu zapewnienie użytkownikowi pomocy w samodzielnej naprawie posiadanych urządzeń w sposób zgodny z obowiązującymi przepisami w sprawie ekoprojektu (stan na 03/2021).

Zawierają one informacje na temat wymiany określonych części zamiennych oraz ostrzeżenia i informacje o zagrożeniach.

W razie pytań należy się skontaktować z naszym działem serwisowym. Odpowiedzialność za szkody ponosimy tylko pod warunkiem prawidłowego stosowania się do wskazówek naprawczych.

1.2 Objąśnienie symboli ostrzegawczych

1.2.1 Oznaczenie poziomów niebezpieczeństwa

Poziom ryzyka jest określany przy pomocy symbolu oraz wyrazu. Wyraz określa poziom ryzyka.

Symbol Znaczenie
⚠ NIEBEZPIECZEŃSTWO	Bezpośrednio zagrażające niebezpieczeństwo, które przy niezachowaniu odpowiednich środków ostrożności może doprowadzić do śmierci lub poważnych obrażeń.
⚠ OSTRZEŻENIE	Prawdopodobieństwo wystąpienia niebezpieczeństwa, które przy niezachowaniu odpowiednich środków ostrożności może doprowadzić do śmierci lub poważnych obrażeń.
⚠ WAŻNE	Prawdopodobieństwo wystąpienia niebezpieczeństwa, które przy niezachowaniu odpowiednich środków ostrożności może doprowadzić do powstania lekkich obrażeń.
UWAGA!	Ostrzeżenie dot. możliwości powstania szkody materialnej.

Tabela 1: Oznaczenie poziomów niebezpieczeństwa

1.2.2 Symbole ostrzegawcze

Symbole ostrzegawcze reprezentują graficznie źródło potencjalnego ryzyka. W poniższym dokumencie użyto następujących symboli:

Symbole ostrzegawcze Znaczenie
		Ogólne ostrzeżenie
		Niebezpieczeństwo od napięcia elektrycznego
		Ryzyko wybuchu

Informacje dotyczące dokumentu

Symbole ostrzegawcze Znaczenie
		Ryzyko obrażeń (rozcięć)
		Ryzyko zmiażdżenia
		Ryzyko oparzenia
		Silne pole magnetyczne
		Promieniowanie nie-jonizujące

Tabela 2: Symbole ostrzegawcze

1.2.3 Budowa ostrzeżeń

Ostrzeżenia podane w dokumencie mają standardową budowę.

NIEBEZPIECZEŃSTWO

Typ i źródło ryzyka!!

Konsekwencje zignorowania.

▶ Środki ochronne.

Kolejne ostrzeżenie wskazuje, jako źródło możliwość porażenia prądem. Wskazano czynności, które mają za zadanie ograniczenie ryzyka.

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem, ze względu na elementy będące pod napięciem!

Zagrożenie życia poprzez porażenie prądem

Odlączyć urządzenie od zasilania sieciowego na 60 sekund przed rozpoczęciem naprawy.

1.2.4 Ogólne symbole

Poniższe symbole są używane w dokumentacji:

Symbol Znaczenie
		Identyfikacja specjalnej wskazówki (tekst lub grafika)
[7814]		Identyfikacja prostej wskazówki (tylko tekst)
[786T]		Identyfikacja linku do pliku wideo
		Identyfikacja narzędzi
		Identyfikacja wstępnych warunków
		Identyfikacja warunku (jeżeli)
[W4CT]		Identyfikacja rezultatu
Start	Identyfikacja przycisku
[00123456]	Identyfikacja numeru materiału
Status	Identyfikacja wyświetlanego tekstu /	komunikatu (na wyświetlaczu)

Tabela 3: Ogólne symbole

Bezpieczeństwo

2.1 Ogólne informacje dotyczące bezpieczeństwa

2.1.1 Wszystkie sprzęty gospodarstwa domowego

Ryzyko porażenia prądem elektrycznym wskutek kontaktu z elementami znajdującymi się pod napięciem!

■ Błędna naprawa części elektrycznych może spowodować porażenie prądem elektrycznym! ■ Co najmniej 60 sekund przed przystąpieniem do pracy odłączyć urządzenie od sieci elektrycznej. ■ Po naprawie należy przeprowadzić test bezpieczeństwa zgodny z przepisami normy VDE 0701 (Niemcy) lub odpowiednimi przepisami obowiązującymi w kraju użytkowania.

Ryzyko zranienia o ostre krawędzie!

■ Używać rękawic ochronnych.

Ryzyko zmiażdżenia podczas naprawy, obsługi lub diagnozy, ze względu na ciężkie i ruchome elementy

■ Stosować obuwie ochronne. ■ Zabezpieczyć ciężkie elementy przed upadkiem. ■ Nie dotykać ruchomych elementów podczas pracy urządzenia.

Zagrożenie dla bezpieczeństwa użytkowania i działania urządzenia!

■ Używać tylko oryginalnych części zamiennych.

Ryzyko uszkodzenia komponentów wrażliwych na wyładowania elektrostatyczne (ESD)!

- Nie dotykać modułów, włącznie ze złączami i ścieżkami przewodzącymi.

Narzędzia i pomoce techniczne

Przeznaczenie Detale Zdjęcia
Torx Bit TX20[00340865]	6,3 mm (1/4")
Narzędzie specjalne[00342180]

Naprawy

4.1 Wymiana uszczelki drzwiczek

Warunek:

Drzwiczki są otwarte.

4.1.1 Demontaż uszczelki drzwiczek

1. Poluzować uszczelkę drzwiczek w rowku w prawym i lewym narożniku.

1. Wyciągnąć uszczelkę drzwiczek z rowka.

Uszczelka drzwiczek została zdemontowana.

4.1.2 Montaż uszczelki drzwiczek

Grubość nowej uszczelki drzwiczek może się nieco różnić od grubości starej uszczelki drzwiczek. Nie ma to wpływu na jakość zamykania drzwiczek i działanie urządzenia.

Jeżeli urządzenie posiada regulowane zawiasy lub elementy mocujące zawiasów, można przy ich użyciu regulować sposób zamykania drzwiczek.

Małe boczne otwory w uszczelce drzwiczek są elementami funkcyjnymi (zapewniają wentylację). Nie stanowią one wad produkcyjnych.

Naprawy

1. Skontrolować rowek uszczelki pod kątem uszkodzeń.

1. ⑨ Jeżeli rowek uszczelki jest uszkodzony.
2. Skontaktować się z serwisem.
3. Lekka deformacja uszczelki drzwiczek jest normalna i nie wpływa na jej funkcję. Zaleca się wyprostowanie uszczelki drzwiczek przed jej zamocowaniem w urządzeniu.

Ogrzać uszczelkę drzwiczek suszarką do włosów lub nadać jej żądany kształt rękami.

1. Wcisnąć narożniki uszczelki do rowka u dołu i u góry.

1. Krok po kroku wcisnąć uszczelkę do rowka na całym obwodzie.

Uszczelka drzwiczek została zamontowana.

Naprawy

4.2 Wymiana uchwytu drzwiczek

Pomoce specjalne

Torx Bit TX20 6,3 mm (1/4") [00340865] Śrubokręt z końcówką płaską Końcówka 10 mm x 1,6 mm x 200 mm

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną. Drzwiczki są otwarte.

4.2.1 Demontaż uchwytu drzwiczek

1. Wykręcić dwie zaślepki gwintowane (1).
2. Wykręcić dwie śruby (2).
3. Zdjąć uchwyt drzwiczek (3).

Uchwyt drzwiczek został zdemontowany.

Uchwyt drugich drzwiczek można zdemontować w taki sam sposób.

4.2.2 Montaż uchwytu drzwiczek

▶ Montaż w odwrotnej kolejności.

Naprawy

4.3 Wymiana górnego zawiasu drzwiczek

Pomoce specjalne

Torx Bit TX20 6,3 mm (1/4") [00340865]

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną. Zostały zdemontowane wewnętrzne elementy mocujące urządzenia.

4.3.1 Demontaż górnego zawiasu drzwiczek

1. Wsunąć podpórkę pod podstawę.

1. Zdjąć osłonę zawiasu górnego (1).
2. Wykręcić dwie śruby (2).
3. Wyjąć zawias górny (3).

1. Wyjąć drzwiczki górne.

Górny zawias jest zdemontowany.

4.3.2 Montaż górnego zawiasu drzwiczek

▶ Montaż w odwrotnej kolejności.

Naprawy

4.4 Wymiana górnego zawiasu drzwiczek (drzwiczki z wyświetlaczem)

Pomoce specjalne

Torx Bit TX20 6,3 mm (1/4") [00340865]

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem elektrycznym wskutek kontaktu z elementami znajdującymi się pod napięciem!

Niebezpieczeństwo utraty życia wskutek porażenia prądem elektrycznym w przypadku nieprawidłowej naprawy

• Części elektryczne powinny być naprawiane przez wykwalifikowanych elektryków.
• Po naprawie należy przeprowadzić test bezpieczeństwa zgodny z przepisami normy VDE 0701 (Niemcy) lub odpowiednimi przepisami obowiązującymi w kraju użytkowania.

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem, ze względu na elementy będące pod napięciem!

Zagrożenie życia poprzez porażenie prądem - Odłączyć urządzenie od zasilania sieciowego na 60 sekund przed rozpoczęciem naprawy.

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną. Zostały zdemontowane wewnętrzne elementy mocujące urządzenia.

Naprawy

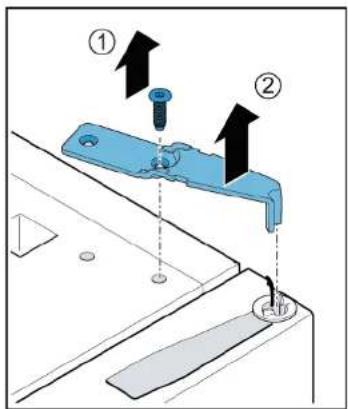

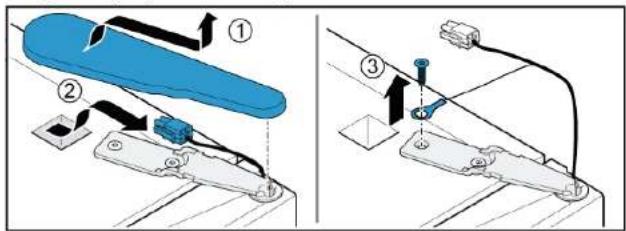

4.4.1 Demontaż górnego zawiasu drzwiczek

1. Wsunąć podpórkę pod podstawę.

1. Zdjąć osłonę zawiasu górnego (1).
2. Odlączyć złącze elektryczne (2).
3. Odkręcić śrubę złącza uziemienia (3).

1. Odkręcić śrubę (1).
2. Wyjąć zawias górny (2).

1. Wyjąć drzwiczki górne.

Górny zawias jest zdemontowany.

4.4.2 Montaż górnego zawiasu drzwiczek

▶ Montaż w odwrotnej kolejności.

Naprawy

4.5 Wymiana środkowego zawiasu drzwiczek

Pomoce specjalne

Torx Bit TX20 6,3 mm (1/4") [00340865]

Ciężkie, nieporęczne urządzenia!

Kontuzje mięśni i pleców

• Czynność demontażu drzwiczek urządzenia powinna być wykonywana tylko przez wyszkolonych techników. Przemieszczenie urządzenia wymaga udziału dwóch osób. ▶ Używać tylko odpowiednich narzędzi i sprzętu.

Ostre krawędzie!

Rany cięte

Zawsze używaj rękawic ochronnych.

Możliwość wyślizgnięcia się przechylonego urządzenia!

Złamania kości / zmiażdżenia

Zabezpieczyć urządzenia przed wyślizgnięciem.

Niebezpieczeństwo spadnięcia części po wykręceniu śrub!

Zranienie przez spadające części

Zabezpieczyć część przed spadnięciem.

Niebezpieczeństwo spadnięcia części po wykręceniu śrub!

Uszkodzenie innych części urządzenia albo pomieszczenia mieszkalnego, np. podłogi.

Zabezpieczyć część przed spadnięciem.

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną. Zostały zdemontowane wewnętrzne elementy mocujące urządzenia. Górny zawias drzwiczek jest zdemontowany.

Górne drzwiczki są zdemontowane.

4.5.1 Demontaż środkowego zawiasu drzwiczek

1. Wykręcić dwie śruby (1).
2. Wyjąć środkowy zawias (2).

1. Wyjąć drzwiczki dolne.

Środkowy zawias jest zdemontowany.

4.5.2 Montaż środkowego zawiasu drzwiczek

▶ Montaż w odwrotnej kolejności.

Naprawy

4.6 Wymiana dolnego zawiasu drzwiczek

Pomoce specjalne

Torx Bit TX20 6,3 mm (1/4") [00340865]

Ciężkie, nieporęczne urządzenia!

Kontuzje mięśni i pleców

• Czynność demontażu drzwiczek urządzenia powinna być wykonywana tylko przez wyszkolonych techników. Przemieszczenie urządzenia wymaga udziału dwóch osób. ▶ Używać tylko odpowiednich narzędzi i sprzętu.

Ostre krawędzie!

Rany cięte

Zawsze używaj rękawic ochronnych.

Możliwość wyślizgnięcia się przechylonego urządzenia!

Złamania kości / zmiażdżenia

Zabezpieczyć urządzenia przed wyślizgnięciem.

Niebezpieczeństwo spadnięcia części po wykręceniu śrub!

Zranienie przez spadające części

Zabezpieczyć część przed spadnięciem.

Niebezpieczeństwo spadnięcia części po wykręceniu śrub!

Uszkodzenie innych części urządzenia albo pomieszczenia mieszkalnego, np. podłogi.

Zabezpieczyć część przed spadnięciem.

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną. Zostały zdemontowane wewnętrzne elementy mocujące urządzenia. Górny zawias jest zdemontowany.

Środkowy zawias jest zdemontowany.

4.6.1 Demontaż dolnego zawiasu drzwiczek

1. Wykręcić dwie śruby (1).
2. Wyjąć zawias dolny (2).

→ Dolny zawias drzwiczek jest zdemontowany.

4.6.2 Montaż dolnego zawiasu drzwiczek

▶ Montaż w odwrotnej kolejności.

Naprawy

4.7 Wymiana półki

Warunek:

Drzwiczki są otwarte.

4.7.1 Demontaż półki

1. Podnieść półkę z tyłu (1).
2. Zwolnić półkę (2).

▶ Montaż w odwrotnej kolejności.

Naprawy

4.8 Wymiana podstawki na butelki

Warunek:

Drzwiczki są otwarte.

4.8.1 Demontaż podstawki na butelki

Wyciągnąć podstawkę na butelki.

Podstawka na butelki jest wyjęta.

4.8.2 Montaż podstawki na butelki

▶ Montaż w odwrotnej kolejności.

Naprawy

4.9 Wymiana półki drzwiczek

Warunek:

Drzwiczki są otwarte.

4.9.1 Demontaż półki drzwiczek

Podnieść półkę drzwiczek do góry.

Półka drzwiczek została zdemontowana.

4.9.2 Montaż półki drzwiczek

▶ Montaż w odwrotnej kolejności.

Naprawy

4.10 Wymiana pojemnika do przechowywania

Warunek:

Drzwiczki są otwarte.

4.10.1 Demontaż pojemnika do przechowywania

1. Wyciągnąć pojemnik do przechowywania do oporu.
2. Podnieść pojemnik do przechowywania z przodu (1).
3. Wyjąć pojemnik (2).

Pojemnik do przechowywania został wyjęty.

4.10.2 Montaż pojemnika do przechowywania

▶ Montaż w odwrotnej kolejności.

Naprawy

4.11 Wymiana pojemnika na owoce i warzywa

Warunek:

Drzwiczki są otwarte.

4.11.1 Demontaż pojemnika na owoce i warzywa

1. Wyciągnąć pojemnik na owoce i warzywa do oporu.
2. Podnieść pojemnik na owoce i warzywa z przodu (1).
3. Wyjąć pojemnik (2).

Pojemnik na owoce i warzywa jest wyjęty.

4.11.2 Montaż pojemnika na owoce i warzywa

▶ Montaż w odwrotnej kolejności.

Naprawy

4.12 Wymiana półki nad pojemnikiem na owoce i warzywa

Warunek:

Drzwiczki są otwarte. Pojemnik na owoce i warzywa jest wyjęty.→497

4.12.1 Demontaż półki nad pojemnikiem na owoce i warzywa

1. Popchnąć ramę uszczelniającą do góry i wypchnąć ją.

Boczne zaczepy są zwolnione.

1. Podnieść ramę uszczelniającą i przesunąć ją do tyłu.

Tylne zaczepy są zwolnione.

1. Zdemontować ramę pokrywy.
2. Podnieść półkę znajdująca się nad pojemnikiem na owoce i warzywa obracając wyjąć ją z boku.

Półka nad pojemnikiem na owoce i warzywa jest wyjęta.

Naprawy

4.12.2 Montaż półki nad pojemnikiem na owoce i warzywa

▶ Montaż w odwrotnej kolejności.

Naprawy

4.13 Wymiana pojemnika na mrożoną żywność

Warunek:

Drzwiczki są otwarte.

4.13.1 Demontaż pojemnika na mrożoną żywność

1. Wyciągnąć pojemnik na mrożoną żywność do końca (1).
2. Wyjąć pojemnik na żywność (2).

Pojemnik na mrożoną żywność został wyjęty.

4.13.2 Montaż pojemnika na mrożoną żywność

▶ Montaż w odwrotnej kolejności.

Naprawy

4.14 Wymiana górnej żarówki LED

Pomoce specjalne

Narzędzie specjalne [00342180]

Urządzenie posiada bezobsługowe oświetlenie LED.

Tego rodzaju elementy oświetleniowe mogą być naprawiane wyłącznie przez serwis lub autoryzowanych techników!

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem elektrycznym wskutek kontaktu z elementami znajdującymi się pod napięciem!

Niebezpieczeństwo utraty życia wskutek porażenia prądem elektrycznym w przypadku nieprawidłowej naprawy

- Części elektryczne powinny być naprawiane przez wykwalifikowanych elektryków.

- Po naprawie należy przeprowadzić test bezpieczeństwa zgodny z przepisami normy VDE 0701 (Niemcy) lub odpowiednimi przepisami obowiązującymi w kraju użytkowania.

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem, ze względu na elementy będące pod napięciem!

Zagrożenie życia poprzez porażenie prądem

Odlączyć urządzenie od zasilania sieciowego na 60 sekund przed rozpoczęciem naprawy.

⚠️ WAŻNE

Ostre krawędzie!

Rany cięte

Zawsze używaj rękawic ochronnych.

Warunek:

Urządzenie odłączone od źródła zasilania. Drzwiczki są otwarte.

4.14.1 Demontaż górnej żarówki LED

1. Wsunąć przyrząd demontażowy między górną żarówkę LED i wewnętrzną wkładkę komory chłodziarki, aby zwolnić zaczepy żarówki (1).
2. Wyjąć górną żarówkę LED (2).

1. Rozłączyć złącze elektryczne górnej żarówki LED. Górna żarówka LED została wymontowana.

4.14.2 Montaż górnej żarówki LED

▶ Montaż w odwrotnej kolejności.

Naprawy

4.15 Wymiana bocznej żarówki LED

Pomoce specjalne

Narzędzie specjalne [00342180]

Urządzenie posiada bezobsługowe oświetlenie LED.

Tego rodzaju elementy oświetleniowe mogą być naprawiane wyłącznie przez serwis lub autoryzowanych techników!

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem elektrycznym wskutek kontaktu z elementami znajdującymi się pod napięciem!

Niebezpieczeństwo utraty życia wskutek porażenia prądem elektrycznym w przypadku nieprawidłowej naprawy

- Części elektryczne powinny być naprawiane przez wykwalifikowanych elektryków.

- Po naprawie należy przeprowadzić test bezpieczeństwa zgodny z przepisami normy VDE 0701 (Niemcy) lub odpowiednimi przepisami obowiązującymi w kraju użytkowania.

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem, ze względu na elementy będące pod napięciem!

Zagrożenie życia poprzez porażenie prądem

Odlączyć urządzenie od zasilania sieciowego na 60 sekund przed rozpoczęciem naprawy.

⚠ WAŻNE

Ostre krawędzie!

Rany cięte

Zawsze używaj rękawic ochronnych.

UWAGA!

Ryzyko uszkodzenia komponentów wrażliwych na wyładowania elektrostatyczne (ESD)!

Uszkodzenie komponentów

• Przed dotknięciem komponentów wrażliwych na wyładowania elektrostatyczne (ESD) podłączyć system ochrony elektrostatycznej (opaska z wtyczką uziemiającą). ▶ Nie dotykać połączeń i ścieżek przewodzących na modułach. Komponenty wrażliwe na wyładowania elektrostatyczne (ESD) transportować wyłącznie w materiałach przewodzących lub oryginalnym opakowaniu. Komponenty wrażliwe na wyładowania elektrostatyczne (ESD) trzymać z dala od materiałów ładujących się elektrostatycznie (np. plastik).

Warunek:

Urządzenie odłączone od źródła zasilania. Drzwiczki są otwarte. Zostały zdemontowane wewnętrzne elementy mocujące komory chłodziarki.

Naprawy

4.15.1 Demontaż bocznej żarówki LED

1. Wsunąć przyrząd demontażowy między klosz lampy i obudowę, aby zwolnić zaczepy (1).
2. Wyjąć klosz lampy (2).
3. W ten sam sposób zwolnić kolejne zaczepy mocujące dyfuzor.

Klosz lampy jest zdemontowany.

Boczna żarówka LED została wymontowana.

4.15.2 Montaż bocznej żarówki LED

Ze względu na to, że zaczepy klosza lampy łatwo się łamią podczas wymiany, część zamienna: żarówka boczna LED, stanowi zestaw zawierający moduł LED i klosz lampy.

Naprawy

1. Wsunąć przyrząd demontażowy między klosz lampy i obudowę, aby zwolnić zaczepy (1).
2. Wyjąć klosz lampy (2).
3. W ten sam sposób zwolnić kolejne zaczepy mocujące dyfuzor.

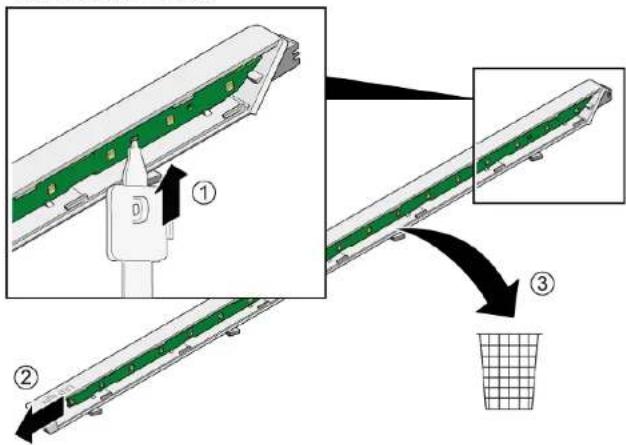

1. Nacisnąć zaczepy mocujące, aby zwolnić (1).
2. Wysunąć moduł LED z obudowy.
3. Wyrzucić opakowanie modułu LED, które było użyte do transportu, ze względów bezpieczeństwa (3).

1. Montaż modułu LED i klosza w odwrotnej kolejności do demontażu.

Naprawy

4.16 Wymiana żarówki LED w zamrażarce

Pomoce specjalne

Narzędzie specjalne [00342180]

Urządzenie posiada bezobsługowe oświetlenie LED.

Tego rodzaju elementy oświetleniowe mogą być naprawiane wyłącznie przez serwis lub autoryzowanych techników!

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem elektrycznym wskutek kontaktu z elementami znajdującymi się pod napięciem!

Niebezpieczeństwo utraty życia wskutek porażenia prądem elektrycznym w przypadku nieprawidłowej naprawy

- Części elektryczne powinny być naprawiane przez wykwalifikowanych elektryków.

- Po naprawie należy przeprowadzić test bezpieczeństwa zgodny z przepisami normy VDE 0701 (Niemcy) lub odpowiednimi przepisami obowiązującymi w kraju użytkowania.

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem, ze względu na elementy będące pod napięciem!

Zagrożenie życia poprzez porażenie prądem

Odlączyć urządzenie od zasilania sieciowego na 60 sekund przed rozpoczęciem naprawy.

⚠ WAŻNE

Ostre krawędzie!

Rany cięte

Zawsze używaj rękawic ochronnych.

Warunek:

Urządzenie odłączone od źródła zasilania.

Drzwiczki są otwarte.

4.16.1 Demontaż żarówki LED w zamrażarce

1. Wsunąć przyrząd demontażowy między żarówkę i obudowę po stronie żarówki, aby wytworzyć szczelinę (1).
2. Przesunąć przyrząd demontażowy na drugą stronę zaczepu mocującego żarówkę i obrócić go do przodu (2).
3. Wyjąć żarówkę LED zamrażarki (3).

Żarówka LED zamrażarki jest odłączona.

Żarówka LED zamrażarki jest wymontowana.

4.16.2 Montaż żarówki LED w zamrażarce

▶ Montaż w odwrotnej kolejności.

4.1.1 Odoberanie tesnenia dvierok

Tesnenie dvierok je odobraté.

4.1.2 Montáž tesnenia dvierok
