KG39NAIAU - Jääkaappi SIEMENS - Ilmainen käyttöohje ja opas

Tuotetyyppi	Jääkaappi-pakastinyhdistelmä
Merkki	Siemens
Malli	KG39NAIAU
Mitat (K x L x S)	180 x 60 x 65 cm
Kokonais nettotilavuus	350 L
Nettopaino	80 kg
Sähköliitäntä	220-240 V, 50 Hz
Energialuokka	A+++
Vuotuinen energiankulutus	180 kWh
Jäähdytystoiminto	NoFrost, MultiAirFlow, SuperCool
Pakastustoiminto	SuperFreeze
Näyttö ja säätimet	Kosketusnäyttö
Oven hälytys	Kyllä, ääni ja visuaalinen
Lapsilukko	Kyllä
Huolto ja puhdistus	Automaattinen sulatus, sisäpuhdistus pehmeällä liinalla
Varaosat ja korjattavuus	Varaosat saatavilla 10 vuoden ajan

Usein kysytyt kysymykset - KG39NAIAU SIEMENS

Kuinka säätää jääkaapin lämpötilaa?

Käytä kosketusnäyttöä päästäksesi lämpötilavalikkoon. Paina jääkaappi-symbolia ja säädä nuolilla. Suositeltu lämpötila on 4°C.

Mitä tehdä, jos oven hälytys laukeaa?

Hälytys soi, jos ovi on auki liian kauan. Sulje ovi kunnolla. Jos hälytys jatkuu, tarkista, ettei mikään estä sulkeutumista.

Kuinka aktivoida SuperFreeze-toiminto?

Paina näytön SuperFreeze-painiketta. Laite pakastaa ruuat nopeasti. Se pysähtyy automaattisesti 48 tunnin jälkeen.

Miksi sisällä on kondenssivettä?

Tämä voi tapahtua kostealla säällä tai jos ovea avataan usein. Tarkista, että tiivisteet ovat puhtaat ja ilmanvaihto esteetön.

Kuinka puhdistaa jääkaappiosasto?

Irrota laite verkkovirrasta. Poista ruuat ja hyllyt. Puhdista pehmeällä liinalla ja saippuavedellä. Huuhtele ja kuivaa. Älä käytä hankaavia puhdistusaineita.

Vesisuodattimen valo vilkkuu, mitä teen?

Jos mallissasi on vesiautomaatti, vaihda suodatin 6 kuukauden välein. Katso ohjekirjasta vaihto-ohjeet.

Kuinka vaihtaa sisävalo?

Irrota laite verkkovirrasta. Poista lampun suojus kiertämällä. Vaihda samantyyppinen lamppu (usein E14, max 40W). Aseta suojus takaisin.

Mitä virhekoodi 'E01' tarkoittaa?

E01-koodi osoittaa lämpötila-anturin vikaa. Ota yhteyttä Siemensin huoltopalveluun.

Voinko asentaa jääkaapin lämmittämättömään autotalliin?

Kyllä, mutta ympäristön lämpötila ei saa laskea alle 5°C:een, jotta laite toimii oikein eikä jäädy.

Kuinka säästää energiaa tällä laitteella?

Sijoita laite kauas lämmönlähteistä, anna ruokien jäähtyä ennen laittamista, älä avaa ovea turhaan ja tarkista, että tiivisteet ovat tiiviit.

KÄYTTÖOHJE KG39NAIAU SIEMENS

4.1.1 Uksetihendi eemaldamine 185

4.1.2 Uksetihendi paigaldamine.... 185

Liikuvatest osadest tingitud elektrilöögi oht!

Elektrilöögist tingitud surm

Liikuvatest osadest tingitud elektrilöögi oht!

4.1.1 Uksetihendi eemaldamine

1. Vabastage uksetihend soonest paremast ja vasakust nurgast.

4.1.2 Uksetihendi paigaldamine

Liikuvatest osadest tingitud elektrilöögi oht!

Liikuvatest osadest tingitud elektrilöögi oht!

Elektrilöögist tingitud surm

Liikuvatest osadest tingitud elektrilöögi oht!

Korjausvinkit - Jääkaappipakastin

Tämä asiakirja 210

1.1 Tärkeitä tietoja....210

1.1.1 Tarkoitus 210

1.2 Symboleiden merkitys.... 210

1.2.1 Vaaratasot....210

1.2.2 Varoitusmerkit 210

1.2.3 Varoitusten rakenne 211

1.2.4 Yleiset symbolit.... 211

Turvallisuus....212

2.1 Yleiset turvallisuusohjeet.... 212

2.1.1 Kaikki kotitalouskoneet.... 212

Työkalut ja apuvälineet.... 213

Korjaus....214

4.1 Oven tiivisteen vaihtaminen....214

4.1.1 Oven tiivisteen poistaminen 21

4.1.2 Oven tiivisteen asennus 214

4.2 Ovenkahvan vaihtaminen.... 217

4.2.1 Ovenkahvan poistaminen 217

4.2.2 Ovenkahvan asennus 217

4.3 Oven yläsaranan vaihtaminen 218

4.3.1 Oven yläsaranan poistaminen....218

4.3.2 Oven yläsaranan asennus 219

4.4 Oven yläsaranan vaihtaminen (näytöllä varustettu ovi).... 220

4.4.1 Oven yläsaranan poistaminen....22

4.4.2 Oven yläsaranan asennus 22

4.5 Oven keskisaranan vaihtaminen.... 223

4.5.1 Oven keskisaranan poistaminen 22

4.5.2 Oven keskisaranan asennus 224

4.6 Oven alasaranan vaihtaminen 225

4.6.1 Oven alasaranan poistaminen....225

4.6.2 Oven alasaranan asennus 225

4.7 Hyllyn vaihtaminen 226

4.7.1 Hyllyn poistaminen....226

4.7.2 Hyllyn asennus 226

4.8 Pullohyllyn vaihtaminen 227

4.8.1 Pullohyllyn poistaminen 227

4.8.2 Pullohyllyn asennus.... 227

4.9 Ovihyllyn vaihtaminen 228

4.9.1 Ovihyllyn poistaminen 228

4.9.2 Ovihyllyn asennus 228

4.10 Säilytyslokeron vaihtaminen 229

4.10.1 Säilytyslokeron poistaminen 229

4.10.2 Säilytyslokeron asennus 229

4.11 Hedelmä- ja vihanneslokeron vaihtaminen.... 230

4.11.1 Hedelmä- ja vihanneslokeron poistaminen 230

4.11.2 Hedelmä- ja vihanneslokeron asennus 230

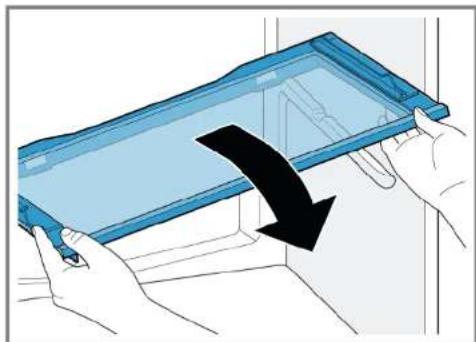

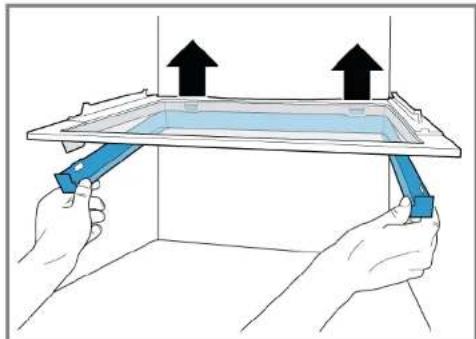

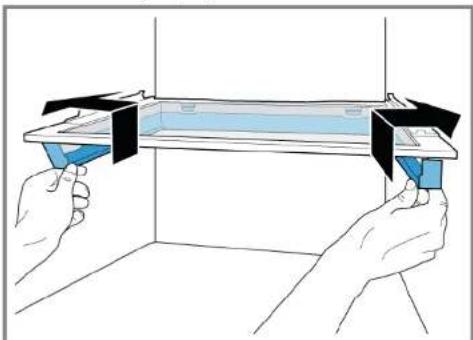

4.12 Hedelmä- ja vihanneslokeron yläpuolella olevan hyllyn vaihtaminen.... 231

4.12.1 Hedelmä- ja vihanneslokeron yläpuolella olevan hyllyn vaihtaminen .... 231

4.12.2 Hedelmä- ja vihanneslokeron yläpuolella olevan hyllyn asennus ..... 232

4.13 Pakastelokeron vaihtaminen 233

4.13.1 Pakastelokeron poistaminen 233

4.13.2 Pakastelokeron asennus.... 233

4.14 LED-ylälampun vaihtaminen 234

4.14.1 LED-ylälampun poistaminen 234

4.14.2 LED-ylälampun asennus 234

4.15 LED-sivulampun vaihtaminen 235

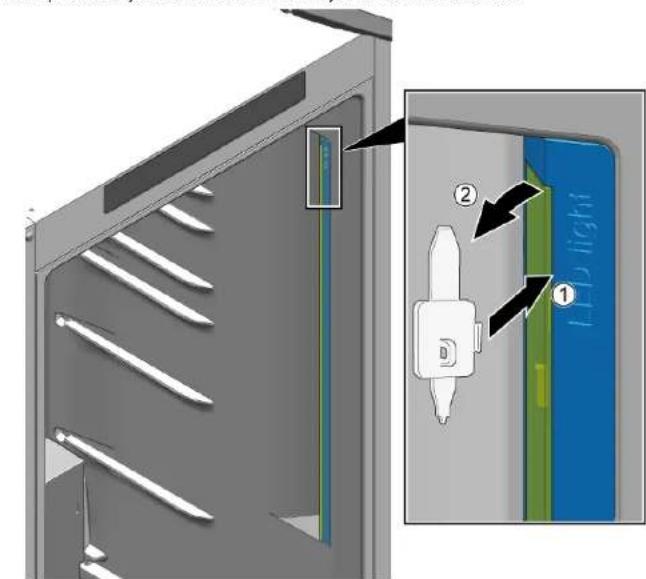

4.15.1 LED-sivulampun poistaminen....235

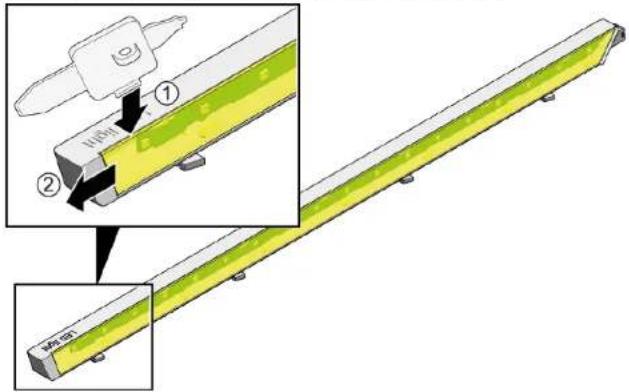

4.15.2 LED-sivulampun asennus 236

4.16 LED-pakastinlampun vaihtaminen 238

4.16.1 LED-pakastinlampun poistaminen 238

4.16.2 LED-pakastinlampun asennus 238

i Tämä asiakirja

1.1 Tärkeitä tietoja

1.1.1 Tarkoitus

Näiden korjausohjeiden tarkoituksena on auttaa kuluttajaa korjaamaan laitteita itse ekologista suunnittelua koskevan asetuksen (päivitys 03/2021) mukaisesti.

Ne sisältävät tietoja siitä, miten määrätyt varaosat voidaan vaihtaa. Lisäksi niihin sisältyy tietoja varoituksista ja riskeistä.

Ota yhteyttä huoltopalveluun, jos sinulla on kysyttävää. Vastaamme vahingoista vain, jos korjausohjeita on noudatettu oikein.

1.2 Symboleiden merkitys

1.2.1 Vaaratasot

Varoitustasot koostuvat symbolista ja huomiosanasta. Huomiosanat ilmoittava vaaran vakavuuden.

Varoitustaso Merkitys
	VAARA	Varoituksen laiminlyönti johtaa kuolemaan tai vakaviin loukkaantumisiin.
	VAROITUS	Varoituksen laiminlyönti voi johtaa kuolemaan tai vakaviin loukkaantumisiin.
	HUOMAA	Varoituksen laiminlyönti voi johtaa lieviin loukkaantumisiin.
HUOMIO!		Varoituksen laiminlyönti voi johtaa omaisuusvahinkoihin.

Taulukko 1: Vaaratasot

1.2.2 Varoitusmerkit

Varoitusmerkit ovat symboleita sisältäviä esityksiä, jotka osoittavat vaaran tyypin. Tässä asiakirjassa käytetään seuraavia varoitusmerkkejä:

Varoitusmerkki Merkitys
		Yleinen varoitus
		Sähköjännitteestä aiheutuva vaara
		Räjähdysvaara
		Viiltohaavojen vaara
		Murskautumisen vaara

Tämä asiakirja

Varoitusmerkki Merkitys
		Kuumista pinnoista aiheutuva vaara
		Voimakkaasta magneettikentästä aiheutuva vaara
		Ionisoimattomasta säteilystä aiheutuva vaara

Taulukko 2: Varoitusmerkit

1.2.3 Varoitusten rakenne

Tämän asiakirjan sisältämillä varoituksilla on standardoitu ulkonäkö ja rakenne.

Vaaran tyyppi ja lähde!

Vaaran/varoituksen laiminlyönnistä mahdollisesti aiheutuvat seuraukset.

- Vaaran ehkäisemiseen liityvät toimenpiteet ja kiellot.

Seuraavassa esimerkissä näytetään varoitus, joka varoittaa jännitteisten osien aiheuttamasta sähköiskusta. Vaaran välttämiseksi suoritettava toimenpide mainitaan.

Jännitteisten osien aiheuttama sähköiskun vaara!

Sähköiskun aiheuttama kuolema

▶ Erota laitteet sähkövirrasta vähintään 60 sekuntia ennen

korjaustöiden aloittamista.

1.2.4 Yleiset symbolit

Tässä asiakirjassa käytetään seuraavia yleisiä symboleja:

Yl. symboli Merkitys
	Erikoisohjeen tunniste (teksti ja/tai kaavio)
	Yksinkertaisen ohjeen tunniste (vain teksti)

Yl. symboli Merkitys
	Video-opetusohjelmaan johtavan linkin tunniste
	Tarvittavien työkalujen tunniste
	Tarvittavien edellytysten tunniste
	Ehdon (jos ..., sitten ...) tunniste
	Tuloksen tunniste
[Käynnistä] Näppäimen tai painikkeen tunniste
[00123456] Materiaalinumeron tunniste
Tila Näytetyn tekstin/ikkunan (laitteen	näytössä) tunniste

Taulukko 3: Yleiset symbolit

Turvallisuus

2.1 Yleiset turvallisuusohjeet

2.1.1 Kaikki kotitalouskoneet

Jännitteisten osien aiheuttama sähköiskun vaaral

Virheet sähkökomponentteja sisältävissä korjauksissa voivat johtaa sähköiskuun!
■ Kytke kone irti verkkovirrasta vähintään 60 sekuntia ennen töiden aloittamista.
- Pyydä korjauksen jälkeen suorittamaan VDE 0701 -säädöksen tai maakohtaisten säädösten mukainen turvallisuustesti.

Terävistä reunoista aiheutuva loukkaantumisvaara!

■ Käytä suojakäsineitä.

Painavista ja liikkuvista komponenteista aiheutuva murskautumisen riski korjauksen, kunnossapidon, vianetsinnän ja huollon aikana

■ Käytä suojakenkiä.

■ Estä painavien komponenttien putoaminen.

- Älä koske liikkuviiin komponentteihin.

Laitteen turvallisuudelle/toiminnalle aiheutuva riski!

■ Käytä vain alkuperäisiä varaosia.

Staattiselle sähkölle herkkien komponenttien (ESDS) vaurioitumisen riskil!

- Älä koske moduuleihin, liitännät ja johdinreitit mukaan luettuna.

Työkalut ja apuvälineet

Nimitys Yksityiskohdat Kuvat
Torx-kärki TX20[00340865]	6,3 mm (1/4")
Erikoistyökalu[00342180]

Korjaus

4.1 Oven tiivisteen vaihtaminen

Vaatimus:

Ovi on auki.

4.1.1 Oven tiivisteen poistaminen

1. Irrota oven tiiviste urasta oikeassa ja vasemmassa nurkassa.

1. Vedä oven tiiviste ulos urasta.

Oven tiiviste on poistettu.

4.1.2 Oven tiivisteen asennus

Uuden tiivisteen paksuus voi poiketa hieman vanhan tiivisteen paksuudesta. Sillä ei ole vaikutusta oven sulkeutumiseen eikä pitkän aikavälin toimintaan.

Jos laitteessa on säädettävät saranat tai saranan kiinnittimet, voit optimoida sulkeutumista myöhemmin.

Oven tiivisteen sivuilla olevat pienet reiät ovat toiminnollisia (tarvitaan ilmanvaihtoa varten). Ne eivät ole tuotantovirheitä.

Korjaus

1. Tarkista, että tiivistettä varten oleva ura ei ole vioittunut.

1. if Jos tiivisteen ura on vioittunut.

Ota yhteyttä asiakaspalveluun.

1. Oven tiivisteen pienet vääntymät ovat normaaleja eikä niillä ole vaikutusta sen toimintaan. Oven tiivistete kannattaa suoristaa, ennen kuin se asetetaan laitteeseen.

Kuumenna oven tiivistettä hiustenkuivaajalle tai kuumalla vedellä ja muotoile se käsin uudelleen.

1. Työnnä tiivisteen nurkat ylhäällä ja alhaalla uraan.

1. Paina koko tiiviste vähitellen uraan.

Oven tiiviste on asennettu.

Korjaus

4.2 Ovenkahvan vaihtaminen

Erikoistyökalut:

Torx-kärki TX20 6,3 mm (1/4") [00340865]

Uraruuvimeisseli Terä 10 mm x 1,6 mm x 200 mm

Vaatimus:

Kone on erotettu teholähteestä.
Ovi on auki.

4.2.1 Ovenkahvan poistaminen

1. Poista kaksi ruuvin suojusta (1).
2. Kierrä kaksi ruuvia auki (2).
3. Poista ovenkahva (3).

Ovenkahva on poistettu.

Toisen oven ovenkahva voidaan poistaa samalla tavalla.

4.2.2 Ovenkahvan asennus

Asenna vastakkaisessa järjestyksessä.

Korjaus

4.3 Oven yläsaranan vaihtaminen

Erikoistyökalut:

Torx-kärki TX20 6,3 mm (1/4") [00340865]

Vaatimus:

Kone on erotettu teholähteestä.
√ Laitteen sisällä olevat lisävarusteet on poistettu.

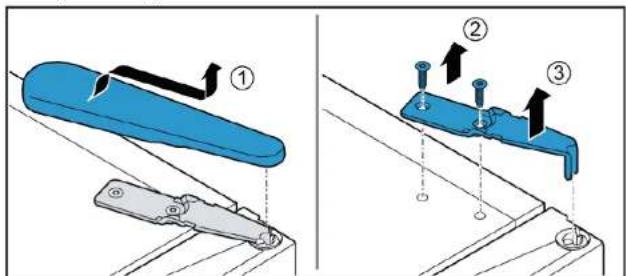

4.3.1 Oven yläsaranan poistaminen

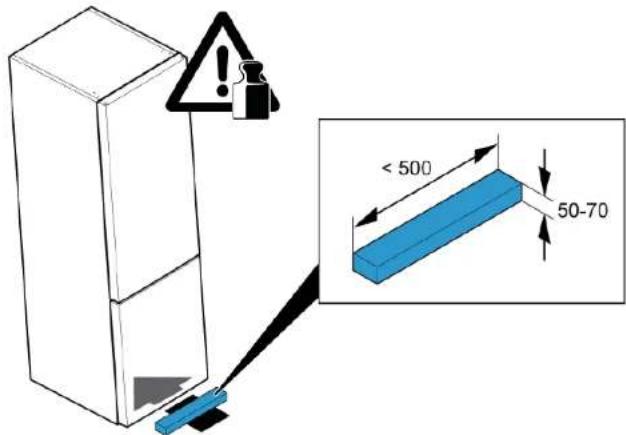

1. Liu'uta kannatteleva osa kantaosan alle.

1. 1. Poista yläsaranan suojus (1).
2. Kierrä kaksi ruuvia auki (2).
3. Poista yläsarana (3).

Yläsarana on poistettu.

4.3.2 Oven yläsaranan asennus

- Asenna vastakkaisessa järjestyksessä.

Korjaus

4.4 Oven yläsaranan vaihtaminen (näytöllä varustettu ovi)

Erikoistyökalut:

Torx-kärki TX20 6,3 mm (1/4") [00340865]

VAROITUS

Painavat, isokokolset laitteet!

Selän ja lihasten vammat

Vain koulutettujen ammattilaisten tulisi suorittaa laitteen oven poistamiseen liittyvät vaiheet.
▶ Laitteen siirtämiseen tarvitaan kahta ihmistä.
Käytä vain soveltuvia työkaluja ja välineitä.

HUOMAA

Terävät reunat!

Viiltovammat

Käytä suojakäsineitä.

VAROITUS

Kallistetun koneen luiskahtaminen.!

Luunmurtumat/murskavammat

▶ Estä koneiden luiskahtaminen.

HUOMAA

Ruuvien avaamisesta aiheutuva osien putoamisen riski!

Loukkaantuminen putoavien osien vuoksi.

- Estä komponentin putoaminen.

HUOMIO!

Ruuvien avaamisesta aiheutuva osien putoamisen riski!

Vauriot koneen muille osille tai asiakkaan kodille, esim. lattia.

- Estä komponentin putoaminen.

VAARA

Jännitteisten osien aiheuttama sähköiskun vaara!

Sähköiskusta aiheutuva hengenvaara väärän korjauksen tapauksessa

• Sähköosien korjaus tulisi antaa pätevien sähköasentajien suoritettavaksi.
• Pyydä korjauksen jälkeen suorittamaan VDE 0701 -säädöksen tai maakohtaisten säädösten mukainen turvallisuustesti.

VAARA

Jännitteisten osien aiheuttama sähköiskun vaara!

Sähköiskun aiheuttama kuolema

- Erota laitteet sähkövirrasta vähintään 60 sekuntia ennen korjaustöiden aloittamista.

Vaatimus:

Kone on erotettu teholähteestä.
√ Laitteen sisällä olevat lisävarusteet on poistettu.

Korjaus

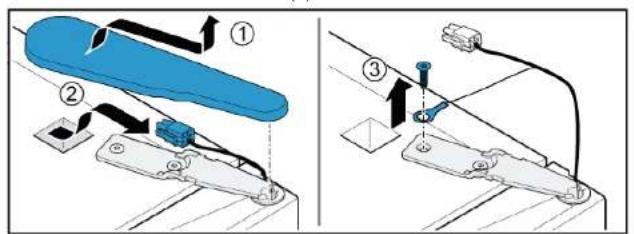

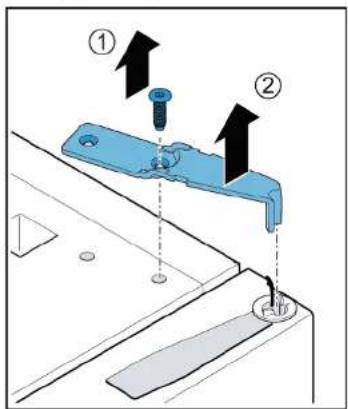

4.4.1 Oven yläsaranan poistaminen

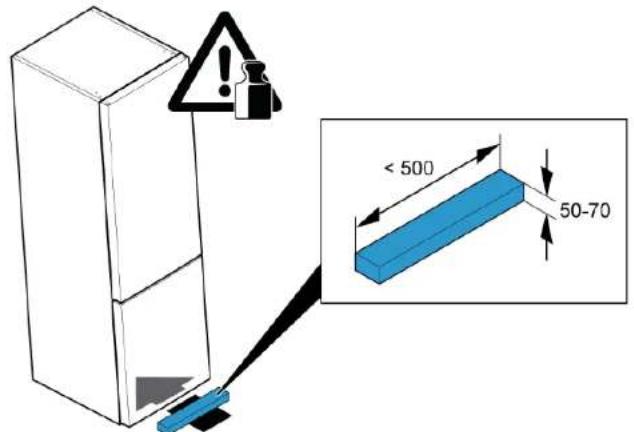

1. Liu'uta kannatteleva osa kantaosan alle.

1. 1. Poista yläsaranan suojus (1).

2. Irrota sähköliitäntä (2).

3. Kierrä maadoitusliitännän ruuvi auki (3).

1. 1. Kierrä ruuvi auki (1).

2. Poista yläsarana (2).

Yläsarana on poistettu.

4.4.2 Oven yläsaranan asennus

- Asenna vastakkaisessa järjestyksessä.

Korjaus

4.5 Oven keskisaranan vaihtaminen

Erikoistyökalut:

Torx-kärki TX20 6,3 mm (1/4") [00340865]

Painavat, isokokolset laitteet!

Selän ja lihasten vammat

Vain koulutettujen ammattilaisten tulisi suorittaa laitteen oven poistamiseen liittyvät vaiheet.
▶ Laitteen siirtämiseen tarvitaan kahta ihmistä.
Käytä vain soveltuvia työkaluja ja välineitä.

Terävät reunat!

Viiltovammat

Käytä suojakäsineitä.

Kallistetun koneen luiskahtaminen.!

Luunmurtumat/murskavammat

- Estä koneiden luiskahtaminen.

Ruuvien avaamisesta aiheutuva osien putoamisen riski!

Loukkaantuminen putoavien osien vuoksi.

- Estä komponentin putoaminen.

Ruuvien avaamisesta aiheutuva osien putoamisen riski!

Vauriot koneen muille osille tai asiakkaan kodille, esim. lattia.

- Estä komponentin putoaminen.

Vaatimus:

Kone on erotettu teholähteestä.
Laitteen sisällä olevat lisävarusteet on poistettu.
√ Oven yläsarana on poistettu.
Yläovi on poistettu.

4.5.1 Oven keskisaranan poistaminen

1. 1. Kierrä kaksi ruuvia auki (1).

2. Poista keskisarana (2).

Keskisarana on poistettu.

Korjaus

4.5.2 Oven keskisaranan asennus

Asenna vastakkaisessa järjestyksessä.

Korjaus

4.6 Oven alasaranan vaihtaminen

Erikoistyökalut:

Torx-kärki TX20 6,3 mm (1/4") [00340865]

Vaatimus:

Kone on erotettu teholähteestä.
√ Laitteen sisällä olevat lisävarusteet on poistettu.
Yläsarana on poistettu.
Keskisarana on poistettu.

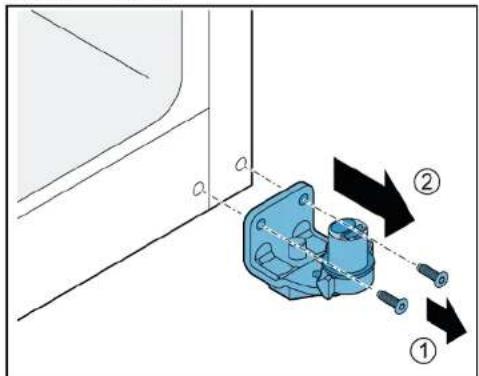

4.6.1 Oven alasaranan poistaminen

1. Kierrä kaksi ruuvia auki (1).
2. Poista alasarana (2).

Oven alasarana on poistettu.

4.6.2 Oven alasaranan asennus

- Asenna vastakkaisessa järjestyksessä.

Korjaus

4.7 Hyllyn vaihtaminen

Vaatimus:

Ovi on auki.

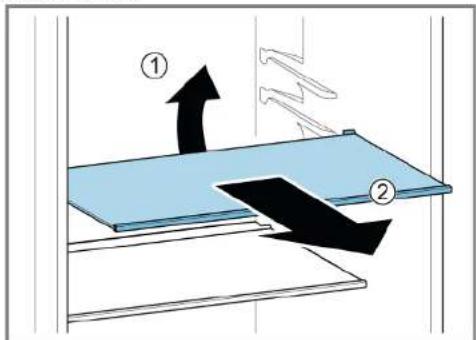

4.7.1 Hyllyn poistaminen

▶ 1. Nosta hylly takana (1).
2. Vapauta hylly (2).

4.7.2 Hyllyn asennus

- Asenna vastakkaisessa järjestyksessä.

Korjaus

4.8 Pullohyllyn vaihtaminen

Vaatimus:

Ovi on auki.

4.8.1 Pullohyllyn poistaminen

▶ Vedä pullohylly ulos.

Pullohylly on poistettu.

4.8.2 Pullohyllyn asennus

- Asenna vastakkaisessa järjestyksessä.

Korjaus

4.9 Ovihyllyn vaihtaminen

Vaatimus:

Ovi on auki.

4.9.1 Ovihyllyn poistaminen

▶ Nosta ovihylly pois yläsuuntaan.

Ovihylly on poistettu.

4.9.2 Ovihyllyn asennus

- Asenna vastakkaisessa järjestyksessä.

Korjaus

4.10 Säilytyslokeron vaihtaminen

Vaatimus:

Ovi on auki.

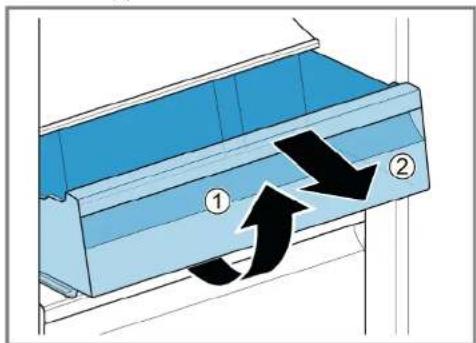

4.10.1 Säilytyslokeron poistaminen

1. Vedä säilytyslokero niin ulos kuin se tulee.
2. 1. Nosta säilytyslokeroa edessä (1).

3. Poista lokero (2).


Säilytyslokero on poistettu.

4.10.2 Säilytyslokeron asennus

- Asenna vastakkaisessa järjestyksessä.

Korjaus

4.11 Hedelmä- ja vihanneslokeron vaihtaminen

Vaatimus:

Ovi on auki.

4.11.1 Hedelmä- ja vihanneslokeron poistaminen

1. Vedä hedelmä- ja vihanneslokero niin ulos kuin se tulee.
2. 1. Nosta hedelmä- ja vihanneslokeroa edessä (1).

3. Poista lokero (2).

Hedelmä- ja vihanneslokero on poistettu.

4.11.2 Hedelmä- ja vihanneslokeron asennus

- Asenna vastakkaisessa järjestyksessä.

Korjaus

4.12 Hedelmä- ja vihanneslokeron yläpuolella olevan hyllyn vaihtaminen

Vaatimus:

Ovi on auki.
Hedelmä- ja vihanneslokero on poistettu.→230

4.12.1 Hedelmä- ja vihanneslokeron yläpuolella olevan hyllyn vaihtaminen

1. Työnnä tiivisterunkoa ylöspäin ja ulos.

Sivukoukut on vapautettu.

1. Nosta tiivisterunko ylös ja liu'uta taaksepäin.

Takakoukut on vapautettu.

1. Poista tiivisterunko.
2. Nosta hedelmä- ja vihanneslokeron yläpuolella olevaa hyllyä ja vedä se ulos sivuttain kääntämällä.

Hedelmä- ja vihanneslokeron yläpuolella oleva säiliö on poistettu.

Korjaus

4.12.2 Hedelmä- ja vihanneslokeron yläpuolella olevan hyllyn asennus

Asenna vastakkaisessa järjestyksessä.

Korjaus

4.13 Pakastelokeron vaihtaminen

Vaatimus:

Ovi on auki.

4.13.1 Pakastelokeron poistaminen

1. Vedä pakastelokero kokonaan ulos (1).
2. Poista lokero (2).

Pakastelokero on poistettu.

4.13.2 Pakastelokeron asennus

Asenna vastakkaisessa järjestyksessä.

Korjaus

4.14 LED-ylälampun vaihtaminen

Erikoistyökalut:

Erikoistyökalu [00342180]

Laite on varustettu huoltovapaalla LED-valolla. Vain huoltopalvelu tai valtuutetut teknikot saavat korjata nämä valot!

VAARA

Jännitteisten osieni aiheuttama sähköiskun vaara! Sähköiskusta aiheutuva hengenvaara väärän korjauksen tapauksessa - Sähköosien korjaus tulisi antaa pätevien sähköasentajien suoritettavaksi. - Pyydä korjauksen jälkeen suorittamaan VDE 0701 -säädöksen tai maakohtaisten säädösten mukainen turvallisuustesti.

VAARA

Jännitteisten osien aiheuttama sähköiskun vaara! Sähköiskun aiheuttama kuolema ► Erota laitteet sähkövirrasta vähintään 60 sekuntia ennen korjaustöiden aloittamista.

HUOMAA

Terävät reunat! Viiltovammat ► Käytä suojakäsineitä.

Vaatimus:

Kone on erotettu teholähteestä. Ovi on auki.

4.14.1 LED-ylälampun poistaminen

1. 1. Liu'uta irrotustyökalu LED-ylälampun ja jääkaappiosan sisävaipan väliin lampun koukkujen vapauttamiseksi (1).
2. Poista LED-ylälamppu (2).

1. Irrota LED-ylälampun sähköliitäntä.

LED-ylälamppu on poistettu.

4.14.2 LED-ylälampun asennus

Asenna vastakkaisessa järjestyksessä.

Korjaus

4.15 LED-sivulampun vaihtaminen

Erikoistyökalut:

Erikoistyökalu [00342180]

Laite on varustettu huoltovapaalla LED-valolla.

Vain huoltopalvelu tai valtuutetut teknikot saavat korjata nämä valot!

VAARA

Jännitteisten osien aiheuttama sähköiskun vaara!

Sähköiskusta aiheutuva hengenvaara väärän korjauksen tapauksessa

Sähköosien korjaus tulisi antaa pätevien sähköasentajien suoritettavaksi.

- Pyydä korjauksen jälkeen suorittamaan VDE 0701 -säädöksen tai maakohtaisten säädösten mukainen turvallisuustesti.

VAARA

Jännitteisten osien aiheuttama sähköiskun vaara!

Sähköiskun aiheuttama kuolema

- Erota laitteet sähkövirrasta vähintään 60 sekuntia ennen korjaustöiden aloittamista.

HUOMAA

Terävät reunat!

Viiltovammat

Käytä suojakäsineitä

HUOMIO!

Staattiselle sähkölle herkkien komponenttien (ESD) vaurlolumisen riski!!

Komponentit vahingoittuvat

Ennen koskettamista ESD-komponenttiin käytä elektrostaattista suojajärjestelmää (rannehihna maadoitustulpalla).

- Älä koske moduulien liitäntöihin, johdinreitit mukaan luettuna.

- Kuljeta ESD-komponentteja sähköä johtavissa materiaaleissa tai alkuperäisissä pakkauksissa.

- Pidä ESD-komponentit poissa sähköisesti latautuvista materiaaleista (esim. muovista).

Vaatimus:

Kone on erotettu teholähteestä.
Ovi on auki.
Sisällä olevat RC-lisävarusteet on poistettu.

4.15.1 LED-sivulampun poistaminen

1. 1. Liu'uta irrotustyökalu lampun diffuusorin ja kotelon väliin koukun vapauttamiseksi (1).

2. Siirrä lampun diffuusori ulos (2).

3. Vapauta sen jälkeiset diffuusorin kiinnityskoukut samalla tavalla.

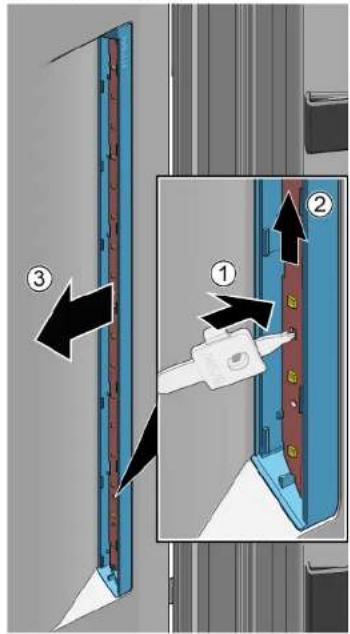

1. 1. Paina kiinnityskoukkua sen vapauttamiseksi (1).

2. Siirrä irrotustyökalua LED-moduulin ollessa ylhäällä noin 1 cm, jolloin LED-moduuli irtoaa sähköpistorasiasta (2).

3. Poista LED-moduuli (3).

LED-sivulamppu on poistettu.

4.15.2 LED-sivulampun asennus

Lampun diffuusorin koukut rikkoutuvat helposti poistamisen aikana. LED-sivulampun varaosa on setti, joka sisältää LED-moduulin ja lampun diffuusorin.

2022-09-02_8001237604 Tekijänoikeudet BSH Hausgeräte GmbH Sivu 236 alkaa 714

1. 1. Liu'uta irrotustyökalu lampun diffuusorin ja kotelon väliin koukun vapauttamiseksi (1).

2. Siirrä lampun diffuusori ulos (2).

3. Vapauta sen jälkeiset diffuusorin kiinnityskoukut samalla tavalla.

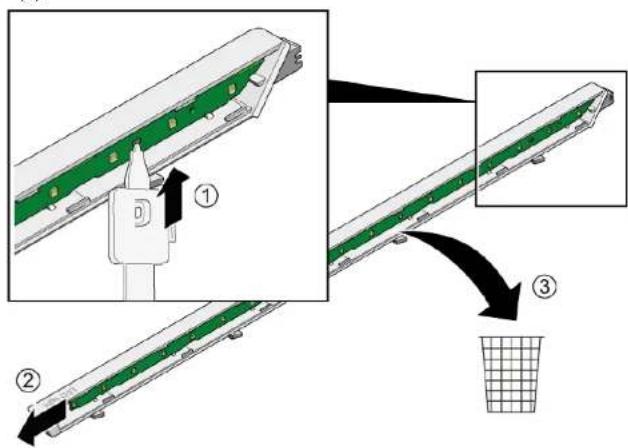

1. 1. Paina kiinnityskoukkua sen vapauttamiseksi (1).

2. Liu'uta LED-moduuli yläkautta ulos kotelosta.

3. Romuta varaosien turvalliseen kuljettamiseen käytettävä LED-moduulikotelo (3).

1. Asenna LED-moduuli ja lamppudiffuusori vastakkaisessa järjestyksessä kuin se irrotettiin.

Korjaus

4.16 LED-pakastinlampun vaihtaminen

Erikoistyökalut:

Erikoistyökalu [00342180]

Laite on varustettu huoltovapaalla LED-valolla. Vain huoltopalvelu tai valtuutetut teknikot saavat korjata nämä valot!

VAARA

Jännitteisten osien aiheuttama sähköiskun vaara!

Sähköiskusta aiheutuva hengenvaara väärän korjauksen tapauksessa

Sähköosien korjaus tulisi antaa pätevien sähköasentajien suoritettavaksi.
- Pyydä korjauksen jälkeen suorittamaan VDE 0701 -säädöksen tai maakohtaisten säädösten mukainen turvallisuustesti.

VAARA

Jännitteisten osien aiheuttama sähköiskun vaara!

Sähköiskun aiheuttama kuolema

- Erota laitteet sähkövirrasta vähintään 60 sekuntia ennen korjaustöiden aloittamista.

HUOMAA

Terävät reunat!

Viiltovammat

Käytä suojakäsineitä

Vaatimus:

Kone on erotettu teholähteestä.
Ovi on auki.

4.16.1 LED-pakastinlampun poistaminen

1. Liu'uta irrotustyökalu lampun ja kotelon väliin lampun sivulla raon (1) aikaansaamiseksi.
2. Liu'uta irrotustyökalu lampun kiinnityskoukun ulkopuolella ja kierrä sitä eteenpäin (2).
3. Poista LED-pakastinlamppu (3).

LED-pakastinlamppu on irrotettu.

LED-pakastinlamppu on poistettu.

4.16.2 LED-pakastinlampun asennus

Asenna vastakkaisessa järjestyksessä.

1.2.1 Pavojaus lygiai

Lentelé 1: Pavojaus lygiai

1.2.2 Pavojaus simboliai
