MANUAL DE UTILIZADOR KG39NAIAU SIEMENS

Dicas de resolução - Combinado de refrigeração/congelação

i Sobre este documento.... 507

1.1 Informação importante 507

1.1.1 Finalidade 507

1.2 Explicação dos símbolos....507

1.2.1 Níveis de perigo....507

1.2.2 Símbolos de perigo 507

1.2.3 Estrutura dos avisos 508

1.2.4 Símbolos gerais 508

Segurança....509

2.1 Instruções gerais de segurança....509

2.1.1 Todos os eletrodomésticos 509

Ferramentas e auxiliares....510

Reparação....511

4.1 Substituir a junta da porta 511

4.1.1 Remover a junta da porta 511

4.1.2 Instalar a junta da porta.... 511

4.2 Substituir o puxador da porta 514

4.2.1 Remover o puxador da porta 514

4.2.2 Instalar o puxador da porta 514

4.3 Substituir a dobradiça superior da porta....515

4.3.1 Remover a dobradiça superior da porta.... 515

4.3.2 Instalar a dobradiça superior da porta 516

4.4 Substituir a dobradiça superior da porta (porta com visor)....517

4.4.1 Remover a dobradiça superior da porta.... 518

4.4.2 Instalar a dobradiça superior da porta 519

4.5 Substituir a dobradiça central da porta.... 520

4.5.1 Remover a dobradiça central da porta.... 520

4.5.2 Instalar a dobradiça central da porta 521

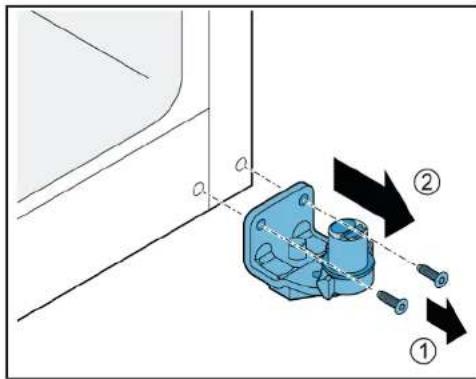

4.6 Substituir a dobradiça inferior da porta....522

4.6.1 Remover a dobradiça inferior da porta.... 522

4.6.2 Instalar a dobradiça inferior da porta 522

4.7 Substituir a prateleira....523

4.7.1 Remover a prateleira....523

4.7.2 Instalar a prateleira 523

4.8 Substituir o suporte para garrafas 524

4.8.1 Remover o suporte para garrafas 524

4.8.2 Instalar o suporte para garrafas.... 524

4.9 Substituir a prateleira da porta 525

4.9.1 Remover a prateleira da porta 525

4.9.2 Instalar a prateleira da porta 525

4.10 Substituir o recipiente de armazenamento 526

4.10.1 Remover o recipiente de armazenamento.... 526

4.10.2 Instalar o recipiente de armazenamento 526

4.11 Substituir o recipiente para fruta e vegetais 527

4.11.1 Remover o recipiente para fruta e vegetais 527

4.11.2 Instalar o recipiente para fruta e vegetais.... 527

4.12 Substituir a prateleira sobre o recipiente para fruta e vegetais 528

4.12.1 Remover a prateleira sobre o recipiente para fruta e vegetais ..... 528

4.12.2 Instalar a prateleira por cima do recipiente para fruta e vegetais ..... 529

4.13 Substituir o recipiente para alimentos congelados....530

4.13.1 Remover o recipiente para alimentos congelados.... 530

4.13.2 Instalar o recipiente para alimentos congelados 530

4.14 Substituir a lâmpada LED superior 531

4.14.1 Remover a lâmpada LED superior.... 531

4.14.2 Instalar a lâmpada LED superior 531

4.15 Substituir a lâmpada LED lateral.... 532

4.15.1 Remover a lâmpada LED lateral.... 533

4.15.2 Instalar a lâmpada LED lateral 533

4.16 Substituir a lâmpada LED do congelador....535

4.16.1 Remover a lâmpada LED do congelador....535

4.16.2 Instalar a lâmpada LED do congelador 535

i Sobre este documento

1.1 Informação importante

1.1.1 Finalidade

Estas dicas de reparação auxiliam o consumidor na reparação de aparelhos por ele próprio de acordo com o regulamento de "Eco-design" aplicável (a partir de 03/2021). Estas contêm informações sobre como substituir peças sobressalentes definidas, incluindo avisos e riscos.

Em caso de dúvidas, entre em contacto com o nosso serviço de apoio ao cliente. Apenas nos responsabilizaremos por danos se as dicas de reparação tiverem sido devidamente seguidas.

1.2 Explicação dos símbolos

1.2.1 Níveis de perigo

Os níveis de aviso são compostos por um símbolo e uma palavra sinal. A palavra-sinal indica a gravidade do perigo.

Nível de aviso Significado
[0524] PERIGO	A não observância da mensagem de aviso resulta em morte ou ferimentos graves.
[987W] AVISO	A não observância da mensagem de aviso pode resultar em morte ou ferimentos graves.
[AWCE] CUIDADO	A não observância da mensagem de aviso pode resultar em ferimentos ligeiros.
[8Y7R]	A não observância da mensagem de aviso pode resultar em danos materiais.

Tabela 1: Níveis de perigo

1.2.2 Símbolos de perigo

Os símbolos de perigo são representações simbólicas que dão uma indicação do tipo de perigo.

Neste documento são utilizados os seguintes símbolos de perigo:

Símbolo de perigo Significado
		Mensagem geral de aviso
		Perigo de tensão elétrica
		Risco de explosão
		Perigo de cortes

i Sobre este documento

Símbolo de perigo Significado
		Perigo de esmagamento
		Perigo de superfícies quentes
		Perigo de campo eletromagnético intenso
		Perigo de radiação não-ionizante

Tabela 2: Símbolos de perigo

1.2.3 Estrutura dos avisos

Os avisos neste documento possuem um aspeto normalizado e uma estrutura normalizada.

O seguinte exemplo mostra um aviso que adverte contra choques elétricos devido a partes sob tensão. A medida para evitar o perigo é mencionada.

1.2.4 Símbolos gerais

Neste documento são utilizados os seguintes símbolos gerais:

Símbolo ger. Significado
		Identificação de uma dica especial (texto e/ou ilustração)
[entrol]		Identificação de uma dica simples (apenas texto)
[entrol]		Identificação de uma ligação para um tutorial em vídeo
[entrol]		Identificação das ferramentas necessárias
[entrol]		Identificação das condições prévias necessárias
[entrol]		Identificação de uma condição (se ..., então ...)
[entrol]		Identificação de um resultado
[Iniciar]	Identificação de uma tecla ou botão
[00123456]	Identificação de um número de material
Estado	Identificação de um texto exibido / panela(no visor do aparelho)

Tabela 3: Símbolos gerais

Segurança

2.1 Instruções gerais de segurança

2.1.1 Todos os eletrodomésticos

Risco de choque elétrico devido a partes sob tensão!

• Erros por reparações envolvendo componentes elétricos podem provocar choques elétricos!
• Desligue o aparelho da rede elétrica pelo menos 60 segundos antes de iniciar o trabalho.
• Após a reparação, solicite a realização de um teste de segurança de acordo com VDE 0701 ou os regulamentos específicos do país.

Risco de ferimentos causados por arestas vivas!

■ Use luvas de proteção.

Risco de esmagamento durante trabalhos de reparação, manutenção, resolução de problemas e serviço devido a componentes pesados e móveis.

■ Use calçado de proteção. ■ Proteja os componentes pesados contra quedas. - Não introduzir partes do corpo em componentes móveis.

Risco para a segurança/funcionamento do aparelho!

■ Utilize apenas peças sobressalentes originais.

Risco de danos em componentes eletrostaticamente sensíveis (ESDs)!

- Não toque nos módulos, incluindo ligações e percursos condutores.

Ferramentas e auxiliares

Designação Detalhes Imagens
Ponta Torx TX20[00340865]	6,3 mm (1/4")
Ferramenta especial[00342180]

Reparação

4.1 Substituir a junta da porta

Pré-requisito:

A porta está aberta.

4.1.1 Remover a junta da porta

1. Solte a junta da porta da ranhura nos cantos direito e esquerdo.

1. Puxe a junta da porta para fora da ranhura.

A junta da porta está removida.

4.1.2 Instalar a junta da porta

A espessura da nova junta da porta pode divergir ligeiramente da da jun-ta antiga da porta. Isto não afetará o comportamento de fecho nem o func- cionamento a longo termo.Se o seu aparelho disposer de dobradiças ou fixações de dobradiça ajustáveis, poderá otimizar o comportamento de fecho subsequentemente.Os pequenos orifícios laterais na junta da porta são funcionais (necessá- rios à ventilação). Não se trata de falhas de produção.

Reparação

1. Se a ranhura para a junta estiver danificada, contacte o serviço de apoio ao consumidor.
2. Uma deformação ligeira da junta da porta é normal e não afeta o seu funcionamento. Recomenda-se que a junta da porta seja endireitada antes de ser inserida no aparelho.

Aqueça a junta da porta com um secador de cabelo ou água quente e mude a sua forma manualmente.

1. Empurre os cantos da junta em cima e em baixo para a ranhura.

1. Pressione a junta inteira gradualmente para dentro da ranhura.

A junta da porta está instalada.

Reparação

4.2 Substituir o puxador da porta

Ferramentas necessárias:

Ponta Torx TX20 6,3 mm (1/4") [00340865]

Chave de fendas Lâmina 10 mm x 1,6 mm x 200 mm

Pré-requisito:

√ O aparelho está desligado da alimentação elétrica. A porta está aberta.

4.2.1 Remover o puxador da porta

▶ 1. Remova duas tampas roscadas (1). 2. Desaperte dois parafusos (2). 3. Remova o puxador da porta (3).

O puxador da porta está removido.

O puxador da porta para a segunda porta pode ser removido da mesma forma.

4.2.2 Instalar o puxador da porta

Instale pela ordem inversa.

Reparação

4.3 Substituir a dobradiça superior da porta

Ferramentas necessárias:

Ponta Torx TX20 6,3 mm (1/4") [00340865]

Pré-requisito:

√ O aparelho está desligado da alimentação elétrica. As fixações interiores do aparelho estão removidas.

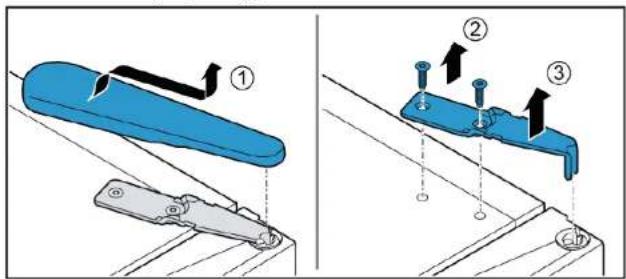

4.3.1 Remover a dobradiça superior da porta

1. Deslize a peça de apoio por baixo da secção da base.

1. Remova a tampa da dobradiça superior (1).
2. Desaperte dois parafusos (2).
3. Remova a dobradiça superior (3).

A dobradiça superior está removida.

4.3.2 Instalar a dobradiça superior da porta

Instale pela ordem inversa.

Reparação

4.4 Substituir a dobradiça superior da porta (porta com visor)

Ferramentas necessárias:

Ponta Torx TX20 6,3 mm (1/4") [00340865]

AVISO

Lesões nas costas e musculares

A operação de remoção da porta do aparelho deve ser apenas executada por especialistas formados. - São necessárias duas pessoas para mover o aparelho. - Use apenas ferramentas e equipamento adequados.

CUIDADO

Arestas vivas!

Lesões por corte

▶ Use luvas de proteção.

AVISO

Deslizamento de aparelhos inclinados!

Fraturas ósseas / ferimentos de esmagamento

▶ Proteja os aparelhos contra o deslizamento.

CUIDADO

Risco de queda de peças devido a parafusos desapertados!

Lesões devido à queda de peças.

▶ Proteja o componente contra as quedas.

ATENÇÃO!

Risco de queda de peças devido a parafusos desapertados!

Danos em outros componentes do aparelho ou na casa do cliente, p. ex. no pavimento.

▶ Proteja o componente contra as quedas.

PERIGO

Risco de choque elétrico devido a partes sob tensão!

Risco de vida devido a choque elétrico em caso de reparação inadequada

As partes elétricas devem ser reparadas por um eletricista qualificado. - Após a reparação, solicite a realização de um teste de segurança de acordo com VDE 0701 ou os regulamentos específicos do país.

PERIGO

Risco de choque elétrico devido a partes sob tensão!

Morte por eletrocussão

- Desligue os aparelhos da alimentação elétrica pelo menos 60 segundos antes de iniciar as reparações.

Pré-requisito:

√ O aparelho está desligado da alimentação elétrica. As fixações interiores do aparelho estão removidas.

Reparação

4.4.1 Remover a dobradiça superior da porta

1. Deslize a peça de apoio por baixo da secção da base.

1. Remova a tampa da dobradiça superior (1).
2. Desconecte a ligação elétrica (2).
3. Desaperte o parafuso de ligação à terra (3).

A dobradiça superior está removida.

4.4.2 Instalar a dobradiça superior da porta

Instale pela ordem inversa.

Reparação

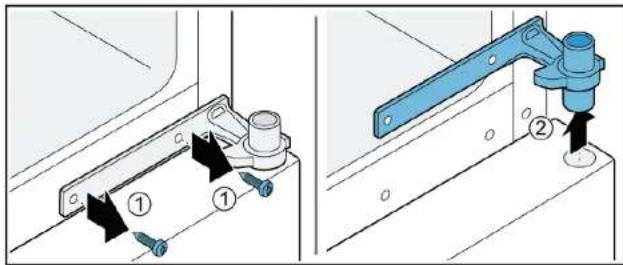

4.5 Substituir a dobradiça central da porta

Ferramentas necessárias:

Ponta Torx TX20 6,3 mm (1/4") [00340865]

Lesões nas costas e musculares

A operação de remoção da porta do aparelho deve ser apenas executada por especialistas formados. - São necessárias duas pessoas para mover o aparelho. ▶ Use apenas ferramentas e equipamento adequados.

Arestas vivas!

Lesões por corte

▶ Use luvas de proteção.

Deslizamento de aparelhos inclinados!

Fraturas ósseas / ferimentos de esmagamento

▶ Proteja os aparelhos contra o deslizamento.

Risco de queda de peças devido a parafusos desapertados!

Lesões devido à queda de peças.

▶ Proteja o componente contra as quedas.

Risco de queda de peças devido a parafusos desapertados!

Danos em outros componentes do aparelho ou na casa do cliente, p. ex.

no pavimento.

▶ Proteja o componente contra as quedas.

Pré-requisito:

√ O aparelho está desligado da alimentação elétrica. As fixações interiores do aparelho estão removidas. A dobradiça superior da porta está removida.

A porta superior está removida.

4.5.1 Remover a dobradiça central da porta

1. Desaperte dois parafusos (1).
2. Remova a dobradiça central (2).

A dobradiça central está removida.

4.5.2 Instalar a dobradiça central da porta

Instale pela ordem inversa.

Reparação

4.6 Substituir a dobradiça inferior da porta

Ferramentas necessárias:

Ponta Torx TX20 6,3 mm (1/4") [00340865]

Lesões nas costas e musculares

A operação de remoção da porta do aparelho deve ser apenas executada por especialistas formados. - São necessárias duas pessoas para mover o aparelho. ▶ Use apenas ferramentas e equipamento adequados.

Arestas vivas!

Lesões por corte

▶ Use luvas de proteção.

Deslizamento de aparelhos inclinados!

Fraturas ósseas / ferimentos de esmagamento

▶ Proteja os aparelhos contra o deslizamento.

Risco de queda de peças devido a parafusos desapertados!

Lesões devido à queda de peças.

▶ Proteja o componente contra as quedas.

Risco de queda de peças devido a parafusos desapertados!

Danos em outros componentes do aparelho ou na casa do cliente, p. ex.

no pavimento.

▶ Proteja o componente contra as quedas.

Pré-requisito:

O aparelho está desligado da alimentação elétrica. As fixações interiores do aparelho estão removidas. A dobradiça superior está removida.

A dobradiça central está removida.

4.6.1 Remover a dobradiça inferior da porta

▶ 1. Desaperte dois parafusos (1). 2. Remova a dobradiça inferior (2).

A dobradiça inferior da porta está removida.

4.6.2 Instalar a dobradiça inferior da porta

Instale pela ordem inversa.

Reparação

4.7 Substituir a prateleira

Pré-requisito:

A porta está aberta.

4.7.1 Remover a prateleira

▶ 1. Levante a prateleira atrás (1). 2. Solte a prateleira (2).

A prateleira está removida.

4.7.2 Instalar a prateleira

Instale pela ordem inversa.

Reparação

4.8 Substituir o suporte para garrafas

Pré-requisito:

A porta está aberta.

4.8.1 Remover o suporte para garrafas

- Puxe para fora o suporte para garrafas.

O suporte para garrafas está removido.

4.8.2 Instalar o suporte para garrafas

Instale pela ordem inversa.

Reparação

4.9 Substituir a prateleira da porta

Pré-requisito:

A porta está aberta.

4.9.1 Remover a prateleira da porta

▶ Levante a prateleira da porta.

A prateleira da porta está removida.

4.9.2 Instalar a prateleira da porta

Instale pela ordem inversa.

Reparação

4.10 Substituir o recipiente de armazenamento

Pré-requisito:

A porta está aberta.

4.10.1 Remover o recipiente de armazenamento

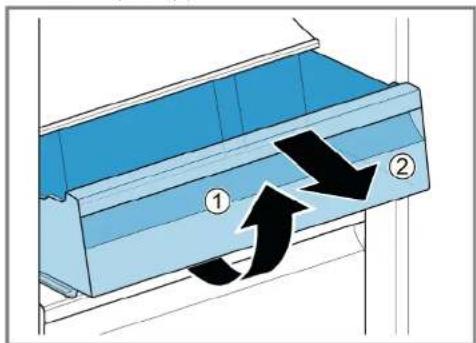

1. Puxe o recipiente de armazenamento para fora até ao máximo.
2. Levante o recipiente de armazenamento à frente (1).
3. Remova o recipiente (2).

O recipiente de armazenamento está removido.

4.10.2 Instalar o recipiente de armazenamento

Instale pela ordem inversa.

Reparação

4.11 Substituir o recipiente para fruta e vegetais

Pré-requisito:

A porta está aberta.

4.11.1 Remover o recipiente para fruta e vegetais

1. Puxe o recipiente para fruta e vegetais para fora até ao máximo.
2. Levante o recipiente para fruta e vegetais à frente (1).
3. Remova o recipiente (2).

O recipiente para fruta e vegetais está removido.

4.11.2 Instalar o recipiente para fruta e vegetais

Instale pela ordem inversa.

Reparação

4.12 Substituir a prateleira sobre o recipiente para fruta e vegetais

Pré-requisito:

A porta está aberta. O recipiente para fruta e vegetais está removido.→527

4.12.1 Remover a prateleira sobre o recipiente para fruta e vegetais

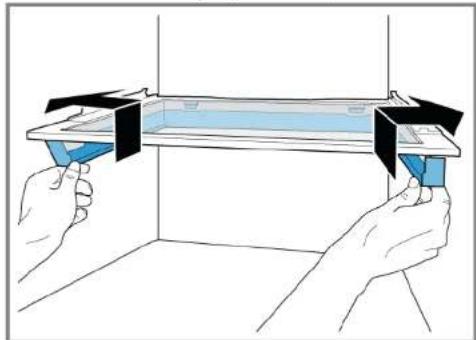

1. Empurre a estrutura de vedação para cima e para fora.

Os ganchos laterais estão soltos.

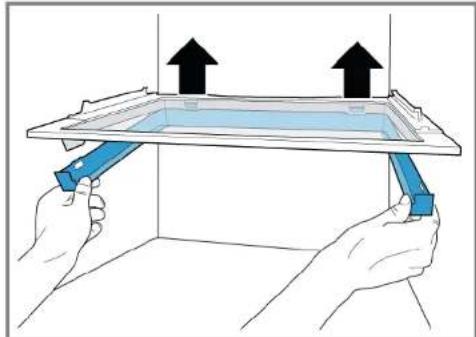

1. Levante a estrutura de vedação e deslize-a para trás.

Os ganchos traseiros estão soltos.

1. Remova a estrutura de vedação.
2. Levante a prateleira por cima do recipiente para fruta e vegetais e gire-a para fora lateralmente.

A prateleira por cima do recipiente para fruta e vegetais está removida.

Reparação

4.12.2 Instalar a prateleira por cima do recipiente para fruta e vegetais

Instale pela ordem inversa.

Reparação

4.13 Substituir o recipiente para alimentos congelados

Pré-requisito:

A porta está aberta.

4.13.1 Remover o recipiente para alimentos congelados

1. Puxe o recipiente para alimentos congelados inteiramente para fora (1).
2. Remova o recipiente para alimentos (2).

O recipiente para alimentos congelados está removido.

4.13.2 Instalar o recipiente para alimentos congelados

Instale pela ordem inversa.

Reparação

4.14 Substituir a lâmpada LED superior

Ferramentas necessárias:

Ferramenta especial [00342180]

O seu aparelho dispõe de uma iluminação LED isenta de manutenção. Estas iluminações só podem ser reparadas pelo serviço de apoio ao consumidor ou por técnicos autorizados!

PERIGO

Risco de choque elétrico devido a partes sob tensão!

Risco de vida devido a choque elétrico em caso de reparação inadequada

As partes elétricas devem ser reparadas por um eletricista qualificado. - Após a reparação, solicite a realização de um teste de segurança de acordo com VDE 0701 ou os regulamentos específicos do país.

PERIGO

Risco de choque elétrico devido a partes sob tensão! Morte por eletrocussão

- Desligue os aparelhos da alimentação elétrica pelo menos 60 segundos antes de iniciar as reparações.

CUIDADO

Arestas vivas! Lesões por corte ▶ Use luvas de proteção.

Pré-requisito:

√ O aparelho está desligado da energia. A porta está aberta.

4.14.1 Remover a lâmpada LED superior

1. Deslize a ferramenta de desmontagem entre a lâmpada LED superior e o revestimento interno do compartimento de refrigeração para soltar os ganchos da lâmpada (1).
2. Remova a lâmpada LED superior (2).

1. Desconecte a ligação elétrica da lâmpada LED superior. A lâmpada LED superior está removida.

4.14.2 Instalar a lâmpada LED superior

Instale pela ordem inversa.

Reparação

4.15 Substituir a lâmpada LED lateral

Ferramentas necessárias:

Ferramenta especial [00342180]

O seu aparelho dispõe de uma iluminação LED isenta de manutenção. Estas iluminações só podem ser reparadas pelo serviço de apoio ao consumidor ou por técnicos autorizados!

PERIGO

Risco de choque elétrico devido a partes sob tensão!

Risco de vida devido a choque elétrico em caso de reparação inadequada

As partes elétricas devem ser reparadas por um eletricista qualificado. - Após a reparação, solicite a realização de um teste de segurança de acordo com VDE 0701 ou os regulamentos específicos do país.

PERIGO

Risco de choque elétrico devido a partes sob tensão!

Morte por eletrocussão

- Desligue os aparelhos da alimentação elétrica pelo menos 60 segundos antes de iniciar as reparações.

CUIDADO

Arestas vivas!

Lesões por corte

▶ Use luvas de proteção.

ATENÇÃO!

Risco de danos em componentes eletrostaticamente sensíveis (ESDs)!

Danos nos componentes

• Antes de tocar em ESDs, usar um sistema de proteção eletrostático (pulseira com ficha de proteção de terra).
• Não toque em ligações e percursos condutores dos módulos.
• Apenas transporte os ESDs em materiais condutores ou na embalagem original.
• Mantenha os ESDs afastados dos materiais que possam ser carregados eletrostaticamente (por exemplo: plástico).

Pré-requisito:

O aparelho está desligado da energia. A porta está aberta. As fixações interiores do RC estão removidas.

Reparação

4.15.1 Remover a lâmpada LED lateral

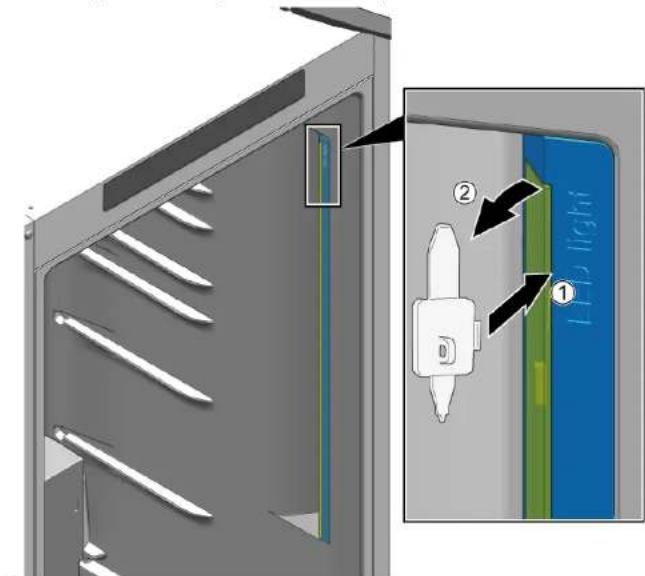

1. Deslize a ferramenta de desmontagem entre o difusor da lâmpada e a caixa para soltar o gancho (1).
2. Retire o difusor da lâmpada (2).
3. Solte os ganchos de fixação do difusor subsequentes da mesma forma.

O difusor da lâmpada está removido.

1. Pressione os ganchos de fixação para o soltar (1).
2. Desloque o módulo LED para cima aprox. 1 cm para remover, a fim de o desligar da tomada elétrica (2).
3. Remova o módulo LED (3).

A lâmpada LED lateral está removida.

4.15.2 Instalar a lâmpada LED lateral

Uma vez que os ganchos do difusor da lâmpada quebram facilmente durante o processo de remoção, a lâmpada LED lateral sobressalente é o conjunto que inclui o módulo LED e o difusor da lâmpada.

Reparação

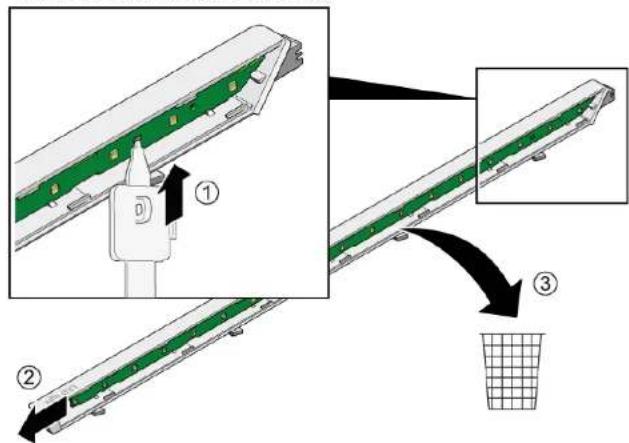

1. Deslize a ferramenta de desmontagem entre o difusor da lâmpada e a caixa para soltar o gancho (1).
2. Retire o difusor da lâmpada (2).
3. Solte os ganchos de fixação do difusor subsequentes da mesma forma.

1. Pressione os ganchos de fixação para o soltar (1).
2. Deslize o módulo LED para cima e para fora da caixa.
3. Descarte a caixa do módulo LED que é usada por razões de segurança no transporte de peças sobressalentes (3).

1. Instale o módulo LED e o difusor da lâmpada pela ordem inversa à da remoção.

Reparação

4.16 Substituir a lâmpada LED do congelador

Ferramentas necessárias:

Ferramenta especial [00342180]

O seu aparelho dispõe de uma iluminação LED isenta de manutenção. Estas iluminações só podem ser reparadas pelo serviço de apoio ao consumidor ou por técnicos autorizados!

PERIGO

Risco de choque elétrico devido a partes sob tensão!

Risco de vida devido a choque elétrico em caso de reparação inadequada

As partes elétricas devem ser reparadas por um eletricista qualificado. - Após a reparação, solicite a realização de um teste de segurança de acordo com VDE 0701 ou os regulamentos específicos do país.

PERIGO

Risco de choque elétrico devido a partes sob tensão! Morte por eletrocussão

- Desligue os aparelhos da alimentação elétrica pelo menos 60 segundos antes de iniciar as reparações.

CUIDADO

Arestas vivas! Lesões por corte ▶ Use luvas de proteção.

Pré-requisito:

√ O aparelho está desligado da energia. A porta está aberta.

4.16.1 Remover a lâmpada LED do congelador

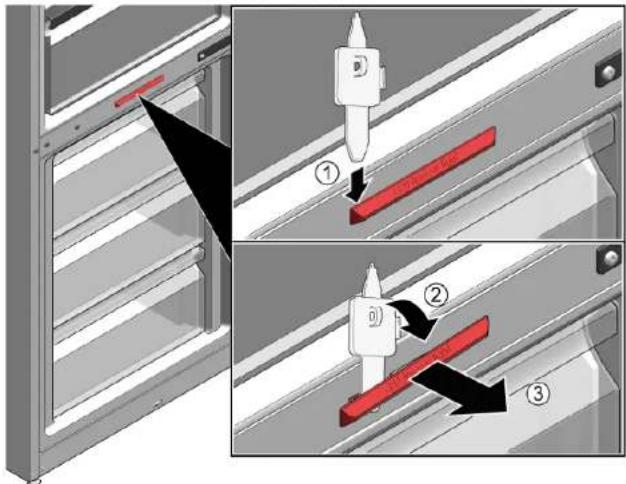

1. Deslize a ferramenta de desmontagem entre a lâmpada e o invólucro do lado da lâmpada para criar uma separação (1).
2. Deslize a ferramenta de desmontagem do outro lado do gancho de fixação da lâmpada e rode-a para a frente (2).
3. Remova a lâmpada LED do congelador (3).

A lâmpada LED do congelador está desconectada.

A lâmpada LED do congelador está removida.

4.16.2 Instalar a lâmpada LED do congelador

Instale pela ordem inversa.
